LEG67659 - Prise connectée LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise connectée
Marque	LEGRAND
Modèle	LEG67659
Dimensions (H x L x P)	81 x 81 x 40 mm (estimation)
Poids	100 g (estimation)
Alimentation	230 V ~ 50 Hz, 16 A max
Bande de fréquences	2,4 à 2,4835 GHz
Puissance radio	< 100 mW
Fonctions principales	Commande à distance via application Legrand Home + Control, programmation, minuterie, mode vacances, commande vocale (via assistant)
Compatibilité	Nécessite le pack de démarrage connecté Céliane with Netatmo
Protocole	Propriétaire Legrand (Zigbee ?)
Section de câble	Fil rigide 2,5 mm²
Protection	Disjoncteur 16 A
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Couper le courant avant installation. Installation par un électricien qualifié recommandée.
Pièces détachées et réparabilité	Réparation exclusivement par du personnel formé Legrand. Ne pas ouvrir ni modifier.
Classe de protection	Classe II (double isolation)
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité	Jusqu'à 80% HR (estimation)

FOIRE AUX QUESTIONS - LEG67659 LEGRAND

Comment installer la prise connectée LEG67659 ?

Avant toute installation, coupez le courant au disjoncteur général. Vérifiez l'absence de tension. Suivez le schéma de câblage : Neutre (N) = bleu, Phase (L) = toute couleur sauf bleu et vert/jaune, Terre = vert/jaune. Utilisez du fil rigide 2,5 mm². Le circuit doit être protégé par un disjoncteur 16 A.

Quels sont les prérequis pour utiliser cette prise connectée ?

Cette prise nécessite le pack de démarrage connecté Céliane with Netatmo. Sans ce pack, la prise ne peut pas être connectée. Assurez-vous d'avoir installé le pack au préalable.

Puis-je commander cette prise avec un interrupteur classique ?

Non, n'utilisez pas un interrupteur (même avec variateur) pour commander cette prise. Utilisez exclusivement les commandes sans fil prévues (non incluses dans ce pack).

Comment ajouter la prise à mon réseau connecté ?

Après installation, suivez les instructions dans le guide de votre pack de démarrage ou via l'application Legrand Home + Control (section Paramètres / Ajout de nouveau produit). Vous pouvez aussi consulter le manuel sur legrand.fr.

Que faire si la prise ne répond pas ?

Vérifiez que le courant est rétabli et que le disjoncteur n'a pas sauté. Assurez-vous que la prise est bien jumelée à votre installation. Si le problème persiste, redémarrez votre box Netatmo ou contactez le service Legrand.

Peut-on utiliser la prise avec une commande vocale ?

Oui, via l'application Legrand Home + Control, vous pouvez intégrer la prise à des assistants vocaux compatibles (Google Assistant, Amazon Alexa) pour une commande vocale.

Quelle est la puissance maximale supportée ?

La prise supporte une charge maximale de 16 A (environ 3680 W à 230 V). Ne dépassez pas cette valeur pour éviter tout risque d'incendie.

Comment nettoyer la prise connectée ?

Nettoyez-la avec un chiffon sec et doux. N'utilisez pas de produits chimiques, d'alcool ou d'abrasifs. Débranchez toujours avant nettoyage.

Où trouver la déclaration de conformité ?

Le texte complet de la déclaration UE de conformité est disponible sur www.legrandoc.com. Ce produit est conforme à la directive 2014/53/UE.

Puis-je remplacer un interrupteur existant par cette prise ?

Oui, si vous remplacez un interrupteur encastré, vous pouvez utiliser un connecteur pour raccorder les deux fils de phase. La commande se fera ensuite par la commande sans fil (non incluse). Consultez le schéma dans la notice.

MODE D'EMPLOI LEG67659 LEGRAND

Ce pack est un accessoire connecté qui nécessite au préalable l'achat et l'installation du pack de démarrage connecté Céliane with Netatmo.

Composition du pack

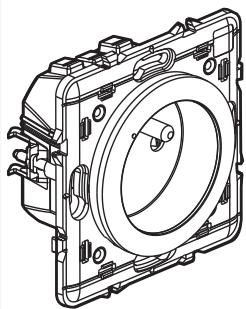

Prise de courant connectee

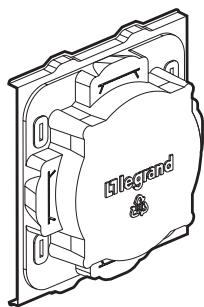

Protection de chantier

Plaque de finition

Consignes de sécurité :

Ce produit doit être installé conformément aux régles d'installation et de préférence par un électricien qualifié. Une installation incorrecte et/ou une utilisation incorrecte peuvent entrainer des risques de chic électrique ou d'incendie. Avant d'effectuer l'installation, dire la notice, tenir compte du lieu de montage spécifique au produit. Ne pas ouvrir, démonter, ALTERER ou modifier l'appareil sauf mention particulière indiquée dans la notice. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand. Toute ouverture ou réparation non autorisée annule l'intégrality des responsabilités, droits à remplacement et garanties.

Utiliser exclusivement les accessoires de la marque Legrand.

Avant de commencer : précautions de câblage

Pour commander une prise, utilisez uniquement les produits :

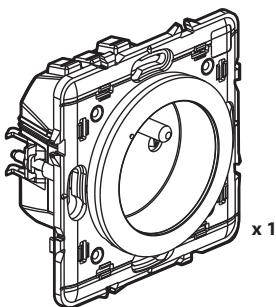

Prise de courant connectee

ET

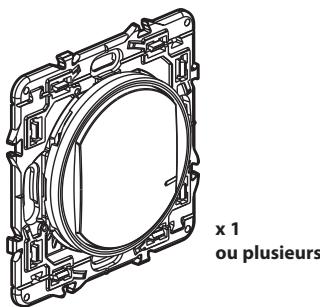

Commandes sans fil pour tous les points de commande (non incluse dans ce pack)

N'utilise pas : un interrupteur (avec option variateur) connecté pour commander une prise de courant connectée ou une prise de courant classique.

Cas du remplacement d'une prise de courant commandée par un interrupteur :

Astuce en cas de remplacement de l'ancien interrupteur encastre (remplaced par la commande sans fil).

Utilisez un connecteur pour raccorder les deux fils.

Le circuit doit être protégé par un disjoncteur de 16 A

① Précautions impératives de sécurité

1

OFF

Coupez le courant au disjoncteur général

2

Vérifiez l'absence de tension avant de,)
proceser à l'instation.

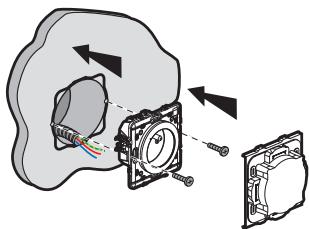

② Installez la prise de courant connectée

1
Démontez la prise existante

3

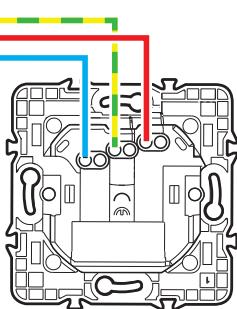

Cablez la prise de courant connectee

Fil rigide 2,5 mm²

Bande de fréquences : 2,4 à 2,4835 Ghz
Niveau de puissance : < 100 mW

N (neutre) = bleu
L (phase) = tout sauf bleu et vert/jaune
(terre) = vert/jaune

Pour ajouter un produit connecté dans votre installation connectée, il est recommendé de suivre les instructions :

• depuis le guide d'utilisation de votre pack de démarriage connecté
• depuis l'application Legrand Home + Control (section Paramètres/Ajout de nouveau produit)
• ou de consulter le manuel d'utilisation sur legrand.fr

www.legrand.fr/reference/067775

LEGRAND - Pro and Consumer Service - BP 30076 87002 LIMOGES CEDEX FRANCE • www.legrand.com

DECLARATION UE DE CONFORMITE SIMPLIFIÉE

Le soussigné,

Legrand

déclare que les équipements radioélectriques cités sur cette notice sont conformes à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

www.legrandoc.com
