FOIRE AUX QUESTIONS - ECRANGS2QC-10 LENOVO

Comment allumer le LENOVO ECRANGS2QC-10 ?

Appuyez et maintenez le bouton d'alimentation situé sur le côté de l'écran jusqu'à ce que le logo Lenovo apparaisse.

Que faire si l'écran reste noir ?

Vérifiez que l'écran est correctement branché à une source d'alimentation et que le câble est en bon état. Essayez de le débrancher et de le rebrancher.

Comment ajuster la luminosité de l'écran ?

Utilisez les boutons de fonction situés sur l'écran ou accédez aux paramètres d'affichage via le menu des paramètres de votre appareil connecté.

L'écran ne détecte pas mon appareil, que faire ?

Assurez-vous que votre appareil est compatible avec l'écran et que tous les câbles sont correctement connectés. Essayez de redémarrer les deux appareils.

Comment réinitialiser l'écran aux paramètres d'usine ?

Accédez au menu des paramètres, puis choisissez 'Réinitialisation' et sélectionnez 'Réinitialiser aux paramètres d'usine'.

Que faire si l'image est floue ou déformée ?

Vérifiez la résolution de votre appareil source et assurez-vous qu'elle est compatible avec la résolution native de l'écran. Ajustez les paramètres d'affichage si nécessaire.

L'écran émet un bruit étrange, que dois-je faire ?

Débranchez l'écran et vérifiez s'il y a des signes de dommages. Si le bruit persiste, contactez le service client Lenovo pour assistance.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran spécifique. Évitez d'utiliser des produits chimiques abrasifs.

Comment connecter l'écran à un ordinateur portable ?

Utilisez un câble HDMI ou DisplayPort pour connecter l'écran à votre ordinateur portable. Assurez-vous de sélectionner la bonne source d'entrée sur l'écran.

Y a-t-il une garantie pour le LENOVO ECRANGS2QC-10 ?

Oui, le produit est généralement couvert par une garantie limitée de 1 an. Vérifiez les détails spécifiques sur le site web de Lenovo.

MODE D'EMPLOI ECRANGS2QC-10 LENOVO

Première édition (10 2019)

© Copyright Lenovo 2019. Tous droits réservés.

Les produits, données, logiciels, et services LENOVO ont ete develloppes exusivement a partir de fonds privés et sont vendus a des entités gouvernementales en tant que produits commerciaux tels que definis par l'article 48 C.F.R. 2.101 avec des droits limités et restreints quant à l'utilisation, la reproduction et la divulgation. AVIS DE DROITS LIMITÉS ET RESTREINTS: Si les produits, données, logiciels ou services sont fournis conformément à un contrat General Services Administration "GSA", l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n° -GS-35F-05925.

Table des matières

Numéro du produit

Informations relatives à la sécurité iii

Chapitre 1 Mise en route. 1-1

Contenu de l'emballage 1-1
Avis pour l'utilisation 1-1
Présentation du produit 1-2
Types de réglages 1-2
Commandes utiliseur 1-2
Fente pour cable de verrouillage 1-3
Configuration de votre monitreur 1-3
Connector et allumer votre moniteur 1-3
EnregistrerVotechoix 1-5

Chapitre 2 Réglage et utilisation de votre moniteur 2-1

Confort et accessibilité 2-1
Organisation de l'espace de travail 2-1
Positionnement et visualisation de votre monitreur : 2-1
Conseils pratiques pour des habitudes de travail saines 2-2
Fatigue oculaire 2-2
Faible lumière bleue 2-2
Informations relatives à l'accessibilité 2-3
Réglage de l'imag du moniteur 2-4
Utilisation des commandes d'accès direct 2-4
Utilisation des commandes de l'affichage sur écran (OSD) 2-4
Choix d'un mode d'affichage pris en charge 2-6
Comprendre la gestion de l'alimentation 2-6
Pendre soin de votre monitreur 2-7
Retrait du support du moniteur 2-7
Montage mural (facultatif) 2-7

Chapitre 3 Informations de reference 3-1

3-1
Dépannage 3-2
Installation manuelle du pilote du moniteur 3-4
Informations sur I'entretien 3-6

Annexe A Entretien et assistance. A-1

EnregistererVotechoix A-1
Assistance technique en ligne A-1
Assistance technique telephonique A-1

Annexe B Avis. B-1

Informations sur le recyclage B-1
Collecte et recyclage d'un ordinateur ou d'un moniteur Lenovo usage B-2
Mise au rebut de composants d'ordinateurs Lenovo B-2
Marques déposées B-2
Cordons d'alimentation B-3

Informations relatives à la sécurité Consignes générales de sécurité

Pour obtenir des conseils afin de vous aider à utiliser votre ordinateur en toute sécurité, allez sur :

http://www.lenovo.com/safety

Avant d'insteller ce produit, lisez les consignes de sécurité.

DANGER

Pour éviter tout risque de décharge :

N'enlevez pas les capots.
N'utilisez pas ce produit si le support n'est pas fixe.
Ne branchez pas ou ne débranchez pas cet produit pendant un orage électrique.
La fiche du cordon d'alimentation doit etre branchee a une prise electrique correctement cabllee et mise a la terre.
- Les équipements auxquels ce produit sera raccordé devront également être branchés à des prises électriques correctement cablees et mises à la terre.
Pour isoler le moniter de l'alimentation électrique, vous doivent restorer la fiche de la prise électrique. La prise électrique doit être facilement accessible.

Pour prendre des précautions spéciales afin d'éviter l'ajout de dangers lors de l'utilisation, de l'installation, de l'entretien, du transport ou du stockage de l'équipement, les instructions nécessaires doivent être mises à disposition.

Pour réduire le risque de décharge électrique, n'effectuez aucun autre entretien que celui contenu dans les instructions de fonctionnement sauf si vous y étés habité.

Manipulation :

• Si vous moniteur pèse plus de 18 kg (39,68 lb), il est conseillé de le déplacer ou de le soulever à deux personnes.

Chapitre 1 Demarrage

Ce guide de l'utilisateur contient des instructions d'utilisation détaillées à l'intention de l'utilisateur. Pour une vue d'ensemble sommaire des instructions, veuillez consulter l'affiche d'installation pour de brèves informations.

Contenu de la livraison

L'emballage du produit doit comprendre les éléments

suivants : •Moniteur à panneau incurve

Fiche d'information
- Support du moniteur
Socle du moniteur
Cordon d'alimentation
Cable HDMI

Notice d'utilisation

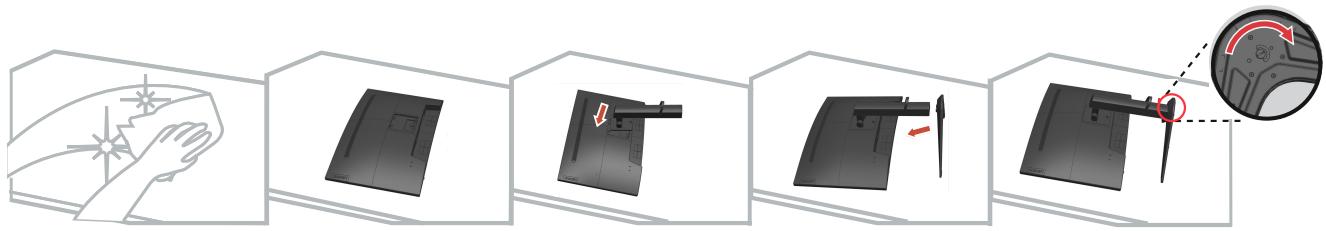

Pour configurer votre monitreur, veuillez consulter les illustrations ci-dessous.

Remarque: Ne touchez pas la zone de l'écran du moniteur. La zone de l'écran est en verre et peut être endommagée par une manipulation brute ou une pression excessive.

1. Posez le moniteur avec précaution sur une surface plane
2. Placez le support et le socle sur le moniteur.

Remarque: Pour la fixation d'un support VESA, voir "Montage mural (en option)" à la page 2-7.

Présentation du produit

Cette section fournit des informations sur le réglage de la position du moniteur, le réglage des commandes utilisateur, et sur l'utilisation de la fente pour cable de verrouillage.

Types de réglages

Inclinaison

Veuillez consultier l'illustration ci-dessous comme exemple de la plage d'inclinaison.

Réglage de la hauteur

Pour régler la hauteur, l'utilisateur doit appuyer sur le moniteur ou le soulever.

Commandes utiliser

Votre moniteur dispose de contrôles à l'avant, qui sont utilisées pour ajuster l'affichage.

Pour plus d'informations sur la façon d'utiliser ces commandes, veuillez consulter "Réglage de l'image de votre moniteur" en page 2-3.

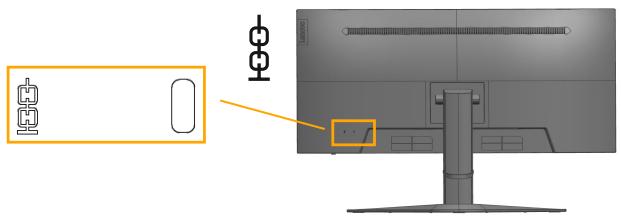

Fente de verrouillage du cable

Votre moniteur est équipé d'une fente de verrouillage de cable située à l'arrière. (Coté gauche vers le bas)

Configuration de votre moniteur

Cette section fournit des informations pour vous permettre de configurer votre moniteur.

Connexion et démarrage de votre moniteur

Remarque: Lisez attentivement les instructions de sécurité à la page iii avant d'effectuer cette Procedure.

1. Éteignez votre ordinaire et tous les périhériques connectés, puis débranchez le cordon d'alimentation de l'ordinaire.

1. Connectez le cable DP au connecteur DP du moniteur et à l'autre extrémité à l'arrière de l'ordinateur.

DP

DP

1. Branchez une extrémité du cable HDMI sur le connecteur HDMI au dos de l'ordinateur et l'autre extrémité sur le connecteur HDMI du moniteur. Lenovo recommende aux clients qui ont besoin d'utiliser l'entrée HDMI de leur moniteur de se procurer le "cable Lenovo HDMI - HDMI OB47070".

Pour plus d'informations, consultez l'adresse suivante: www.lenovo.com/support/monitoraccessories

HDMI

HDMI

1. Raccordez le cable audio du haut-parleur et la prise audio du moniteur pour transférer la source audio depuis DP, HDMI.

Remarque: La sortie audio est en mode DP, HDMI.

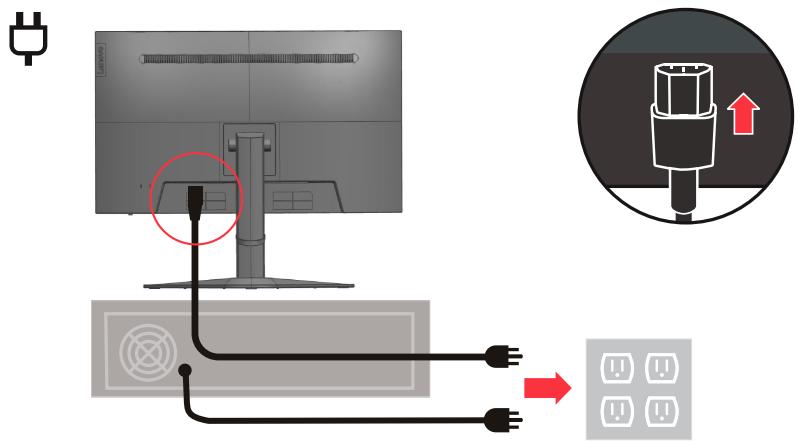

1. Branchez le cordon d'alimentation du moniteur et le cordon de l'ordinateur sur une prise avec terre.

Remarque : Il faut utiliser un cordon d'alimentation certifié pour cet équipement. Les normes nationales d'installation et/ ou d'équipement applicables doivent être prises en compte. Un cordon d'alimentation certifié, au moins équivalent à un cordon ordinaire flexible au chlorure de polyvinyle, selon la norme IEC 60227 (désignation H05VV-F 3G 0,75 mm² ou H05VVH2-F2 3G 0,75 mm²) doit être utilisé. A défaut, il faut utiliser un cableSouple à base de caoutchouc synthétique selon la norme IEC 60245 (désignation H05RR-F 3G 0,75 mm²).

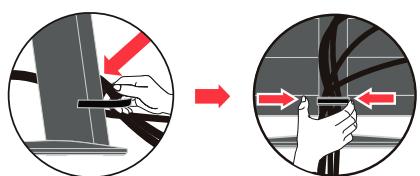

1. Raccordez les câbles avec l'attache-câble.

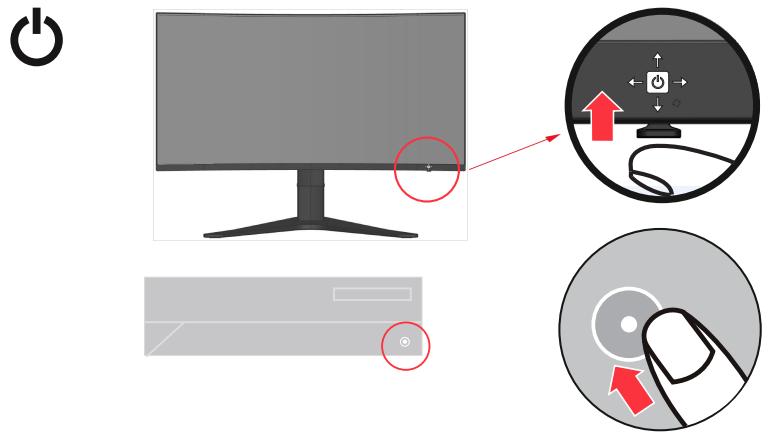

1. Mettez en route le moniteur et l'ordinateur.

1. Pour installer le pilote du moniter, vous devez le télécharger sur le site Web Lenovo (http://pcsupport.lenovo.com/solutions/g32qc_10) et suivez les instructions en page 3-4.

Enregistrer votrechoix

Merci d'avoir acheté ce produit Lenovo™. Veuillez prendre quelques instantes pour enregistrer votre produit et nous fournir des informations qui aideront Lenovo à mieux vous servir à l'avenir. Vos commentaires nous sont précieux pour le développement de produits et de services qui sont importants à vos yeux, ainsi que pour élaborer deaillesures façon de communiquer avec vous. Enregistrrez votre choix sur le site Web suivant :

http://www.lenovo.com/register

Lenovo vous enverra des informations et les mises à jour sur votre produit enregistré, sauf si vous indiquez sur le questionnaire du site Web que vous ne pouze pas recevoir de plus amples informations.

Chapitre 2 Réglage et utilisation de votre moniteur

Cette section vous donnea des informations sur le réglage et l'utilisation de votre moniteur.

Confort et accessibilité

De bonnes pratiques ergonomiques sont importantes afin d'obtenir le maximum de votre ordinateur personnel et pour éviter l'inconfort. Organisez votre lieu de travail et le matériel que vous utiliserez en fonction de vos besoin individuels et du type de travail que vous effectuez. En outre, ayez des habitudes de travail saines pour maximiser vos performances et votre comfort lors de l'utilisation de votre ordinateur.

Organisation de l'espace de travail

Utilisez une surface de travail d'une hauteur et d'une surface utile appropriées pour vous permettre de travailler dans le comfort.

Organisez votre espace de travail en fonction de la façon dont vous utilisez les éléments et les équipements. Gardez votre espace de travail propre et net pour les éléments que vous utilisez habituèlement et placez ceux que vous utilisez le plus fréquèment, comme la souris d'ordinaireur ou le téléphone, pour qu'ils soient facile d'accès.

La disposition et l'installation des équipements jouent un grand role dans votre posture de travail. Les rubriques suivantes dérivent comment optimiser l'installation des équipements pour atteindre et maintainir une bonne posture de travail.

Positionnement et visualisation de votre monateur :

Positionnez et règlez le moniteur de votre ordinateur pour une visualisation comfortable en tenant compte des points suivants :

• Distance de visualisation :

Les distances optimales pour les moniteurs se situent entre 510 et 760 mm (20 po à 30 po) environ et peuvent varier en fonction de la lumière ambiente et de l'heure du jour. Vous pouvez obtenir différentes distances de visualisation en repositionnant votre moniteur ou en modifient votre posture ou la position de la chaise. Utilisez la distance de visualisation qui vous est la plus comfortable.

• Hauteur du moniteur :

Placez le moniteur de sorte que vous tete et votre cou soient dans une position comfortable et neutre (verticale ou droite). Si vous moniteur ne possède pas de réglage de hauteur, vous pouvez placer des livres ou d'autres objets résistants sous l'embase du moniteur pour obtaining la hauteur désirée. Un principe général est de positionner le moniteur de sorte que le haut de l'écran soit au niveau ou légèrement au-dessous de la hauteur de vos yeux lorsque vous étéscomfortablement assis. Toutefois, veillez à optimiser la hauteur de votre moniteur pour que la ligne de vue entre vos yeux et le centre du moniteur convienne à vos préférences pour la distance visuelle et le comport visuel lorsque vos muscles oculaires sont dans un état détendu.

Inclinaison:

Réglez l'inclinaison de votre monitreur pour optimiser l'apparente du contenu de l'écran et pour correspondre à votre posture de tête et de cou préféree.

• Situation générale :

Positionnez votre moniteur afin d'éviter les reflets sur l'écran, liés à l'éclairage ou aux fenêtres environnantes.

Voici quelques autres conseils pour une visualisationcomfortable de votre monitreur :

Utilisez un éclairage approprié au type de travail que vous effectuez.
- Utilisez les commandes de luminosité de l'écran, de contraste et de réglage de l'image, le cas échéant, pour optimiser l'image sur votre écran en fonction de vos préférences visuelles.
- Gardez l'écran de votre monitreur propre afin de pouvoir vous concentrer sur son contenu.

Toute activités visuelle concentrée et soutenue peut être fatigante pour vos yeux. Soyez sur de détourner périodiquement le regard de l'écran et de vous concentrer sur un objet éloigné pour permettre à vos muscles oculaires de se détendre. Si vous avez des questions sur la fatigue oculaire ou sur l'inconfort visuel, consultez un spécialiste des soins de la vue pour obtenir des conseils.

Conseils pratiques pour des habitudes de travail saines

Les informations suivantes sont un résumé de certains facteurs importants à prendre en compte pour vous aider à rester à l'aise et productif lorsque vous utilisez cette ordinateur.

• Une bonne posture commence avec l'installation des équipements :

La disposition de votre zone de travail et l'installation de votre matériel informatique ont un effet important sur votre posture lorsque vous utilisez leur ordinateur.

Assurez-vous d'optimiser la position et l'orientation de vos équipements en suivant les consels indiqués dans "Organisation de votre espace de travail" en page 2-1 afin de pouvoir conserver une posture comfortable et productive. Assurez-vous également d'utiliser les capacités d'ajustement des composants de votre ordinateur et de votre mobilier de bureau pour mistrés répondre à vos préférences maintainant au fil du temps, lorsqu'elles évoluéront.

• De petits changements de posture peuvent aider à éviter l'inconfort :

Plus vous travailliez assis devant votre ordinateur, plus il est important d'observer votre posture de travail. Évitez de prolonger une même posture pendant une période prolongée. Modifiez régulièrement votre posture pour aider à empêcher les désagreements qui pouraient survenir. Exploitez les réglages de vos meubles de bureau ou des équipements fournis pour s'adapter aux changements de posture

• De courtes pauses périodiques permettent d'assurer un travail plus sain :

L'informatique étant une activité essentiellement statique, il est particulièrement important de faire de courtes pauses au cours de votre travail. Périodiquement, levez-vous en face de votre zone de travail, étirez-vous, allez boire un verre d'eau, ou faites une courte pause par rapport à l'utilisation de votre ordinateur. Une courte pause apporte à votre corps un changement de posture bienvenu et permet de s'assurer que vous restezcomfortable et productifpendant que vous travailliez.

Fatigue oculaire

• Temps de pause

Les utilisateurs d'ordinateurs doivent passer du temps à l'écart de l'écran, en particulier s'ilts travaillent pendant plusieurs heures. En général, il est conseilé de prendre de courtes pauses (5 à 15 minutes) après 1 à 2 heures de travail continu sur un ordinateur. Prendre des pauses courtes et féquentes est plus conseillé que des pauses plus longues.
- Regarder des objets distants

Les utilisateurs clignant souvent moins des yeux lorsqu'ils sont devant un écran de moniteur. Pour réduire la fatigue et la sécheresse oculaires, les utilisateurs doivent reposer leurs yeux régulièrement en fixant des objets éloignés.

• Exercices oculaires

• Regardez alternatively en haut et en bas tout en gardant le corps et la tete droits.

• Roulez lentement des yeux pour regarder à gauche et à droite.
• Roulez des yeux pour regarder des objets dans le coin supérieur droit puis inférieur droit. Faites de même pour regarder des objets en haut à gauche et en bas à gauche.

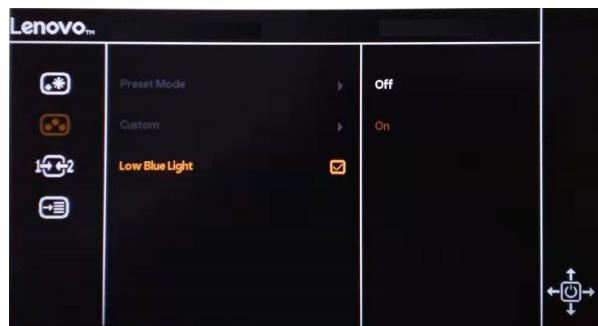

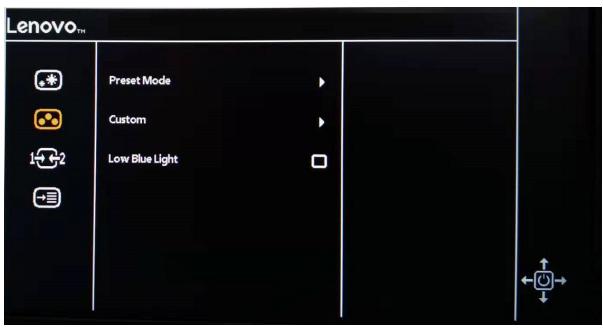

Faible Lumière Bleue

Les préoccupations concernant la lumière bleue qui affecte la santé des yeux ont augmenté au fil des ans. La lumière bleue a une longueur d'onde comprise entre 300 nm et 500 nm. Les moniteurs sont régés en usine pour réduire les émissions de lumière bleue. Les utilisateurs peuvent activer le mode de faible luminosité bleue sur ces moniteurs dans les paramètres OSD.

1. Appuyez sur → pour ouvrir le menu principal OSD.

1. Utilisez ↑ ou ↓ pour désir parmi les icônes. Sélectionnez l'icône

choisi et appuyez sur pour acceder à cette fonction.

1. Utilisez ↑ ou ↓ pour désir parmi les fonctions. Sélectionnez Lumière bleue faible pour acceder à cette fonction.

1. Utilise ↑ ou ↓ pourCHOISIR parmi les icônes. SéLECTIONNZ l'icône choisi et appuyez sur → pour acceder à cette fonction.

Informations relatives à l'accessibilité

Lenovo s'engage à fournir un meilleur accès à l'information et à la technologie pour les personnes handicapées. Avec les technologies d'assistance, les utilisateurs peuvent acceder à l'information de la façon la plus adaptée à leur handicap. Certaines de ces technologies sont déjà prévues dans votre système d'exploitation, d'autres peuvent être achétées chez des revendeurs ou sont accessibles sur : https://lenovo.ssbbartgroup.com/lenovo/request_vpat.php

Réglage de l'image de votre moniteur

Cette section déscrit les fonctions de commande utilisateur qui vous permet d'ajuster l'image de votre moniteur.

Utilisation des commandes d'accès direct

Les commandes d'accès direct peuvent être utilisés lorsque l'affichage à l'écran (OSD) n'est pas affché.

Tableau 2-1. Commandes d'accès direct

Icône	Commande	Description
←	Changement d'entrée DDC-Cl	Change la source d'entrée video. Maintenez la touche enfoncée pendant 10 secondes pour activer ou désactiver la fonction DDC-Cl.
→	Menu principal	Ouvrir le menu principal OSD Maintenez la touche enfoncée pendant 10 secondes pour verrouiller ou déverrouiller le menu.
↑	Pas de fonction
↓	Luminosité Faible Lumière Bleue	Accès direct au réglage de la luminosité. Maintenez la touche enfoncée pendant 3 secondes pour activer ou désactiver la fonction Faible Lumière Bleue.

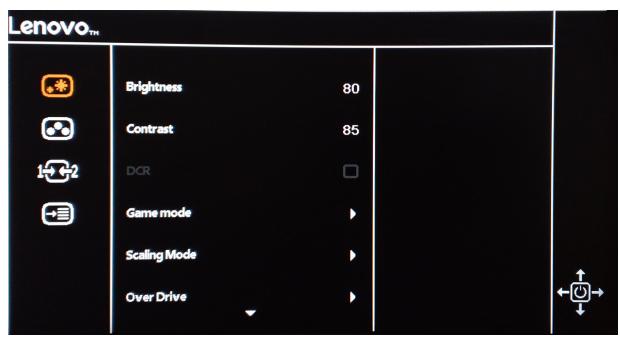

Utilisation des commandes d'affichage à l'écran (OSD)

Les réglages modifiables à l'aide des commandes utilisateur sont affichés sur l'écran (OSD), comme illustré ci-dessous.

Pour utiliser les commandes:

1.Appuyez sur pour ouvrir le menu principal OSD.
2. Utilisez ↑ ou ↓ pourCHOir parmi les icones. SeLECTIONnez une icone et appuyez sur → pour acceder à cette fonction. S'il existe un sous-menu, vous pouvez passer d'une option à l'autre en utilisant ↑ ou ↓ , puis appuyez sur → pour selectionner cette fonction. Utilisez ↑ ou ↓ pour effectuer des réglages. Appuyez sur → pours auvegarder.
3. Appuyez sur ↓ pour revenir en arrête dans les sous-menus et sortir de l'OSD.
4. Maintenez la touche → enforcée pendant 10 secondes pour verrouiller l'OSD. Cela évitera les ajustements involontaires de l'OSD. Maintenez la touche → enforcée pendant 10 secondes pour déverrouiller l'OSD et faire des réglages.
5. Active le DDC/CI par défaut. Utilisez la touche de sortie OSD, appuyez et maintenez la touche ← pendant 10 secondes pour désactiver/activer la fonction DDC/CI. Les mots « DDC/CI Déactualé/DDC/CI/CI/Activé » s'affichent à l'écran.

Icône OSD dans le menu principal	Sous-menu	Description		Commandes et régles
Réglage fondamental de l'image	Luminosité	Barre de réglage		Tous les ports d'entrée
	Contraste	Barre de réglage
	DCR	Off / On
	Mode Jeu	Standard
		FPS1
		FPS2
		Course
		RTS
		Jeu1
		Jeu2
	Mode de mise à l'échelle	Écran plein
		AR Original
	Sur-fonctionnement	Off
		Normal
		Extrème
	FreeSync	Off / On
	MPRT	Off / On
	Saturation	Barre de réglage
	Dark boost	Off/Niveau1/Niveau2/Niveau3
Réglage de la couleur de l'image	Mode prédéfini	Faible Lumière Bleue		Tous les ports d'entrée
		Neutre
		Rougeâtre
		sRGB
	Personnaliser	Rouge	Barre de réglage
		Vert	Barre de réglage
		Bleu	Barre de réglage
	Faible Lumière Bleue	Off
		On
1-2 Entrée de signal	HDMI
	DP
Réglage du menu	Rensignements	Nom du module: Rafraîchir: Micrologiciel: Numéro de série:		Tous les ports d'entrée
	Langue	Anglais(English)
		Français
		Italien(Italiano)
		Chinois simplifié(简体中文)
		Espagnol(Español)
		Japonais (日本語)
		Allemand (Deutsch)
		Russe(P Russk)
	Menu Horizontal	Barre de réglage
	Menu Vertical	Barre de réglage
	Fréquence de rafraichissement	Off/Gauche Haut/Droit Haut/Gauche Bas/Droite Bas
	Transparence	Off
		20
		40
		60
		80
		100
	Sélection DP	DP 1.1
		DP 1.2
	Délièd d'attente OSD	Barre de réglage(5-60)
	Réinitialiser tous les paramètres	Annuler
		Configuration par défaut

Choix d'un mode d'affichage pris en charge

Le mode d'affichage que le moniteur utilise est contrôle par l'ordinateur. Par conséquent, reportez-vous à la documentation de votre ordinateur pour plus de détails sur la façon de changer de mode d'affichage.

Laaille, la position et la forme de l'image peuvent changer lorsque de la modification du mode d'affichage. Ceci est normal et on peut régler l'image en utilisant la configuration automatique de l'image et les commandes d'image.

Contrairement aux moniteurs à tube cathodique, qui nécessitent un taux de rafraîchissement élevé pour minimiser le scintillagement, la technologie LCD ou à écran plat est par nature exemple de scintillagement.

Remarque: Si vous système a déjà été utilisé avec un moniteur cathodique et est actuellément configuré pour un mode d'affichage hors de la plage de ce monitér, vous devrez peut-être reconnectcer ce moniteur cathodique temporairement jusqu'à ce que vous ayez reconfigured le système, de préférence en 2560x1440 à 144Hz, qui est le mode résolution native.

Les modes d'affichage indiqués ci-dessous ont été optimisés en usine.

Tableau 2-3. Modes d'affichage régles en usine

Synchronisation	Taux de rafraîchissement (Hz)
640x480	60Hz, 72Hz,75Hz
720x400	70Hz
800x600	56Hz,60Hz,72Hz,75Hz
832x624	75Hz
1024x768	60Hz,70Hz,75Hz
1152x864	75Hz
1280x720	60Hz
1280x1024	60Hz,70Hz,75Hz
1366x768	60Hz
1440x900	60Hz
1680x1050	60Hz
1600x900	60Hz
1920x1080	60Hz,120Hz
2560x1440	60Hz,120Hz,144Hz

ComPRENDLa gestion de l'alimentation

La gestion de l'alimentation est déclenchée lorsque l'ordinateur reconnaît que vous n'avez pas utilisé votre souris ou votre clavier pendant une période définie par l'utilisateur. Il existe plusieurs états comme décrit dans le tableau ci-dessous.

Pour des performances optimes, éteignez votre moniteur à la fin de chaque journée de travail ou lorsque vous prévoyez le laisser inutilisé pendant de longues périodes de la journée.

Tableau 2-4. Indicateur de puissance

État	Indicateur d'alimentation	Afficheur	Rétablissement de fonctionnement	Conformité
On	Blanc stable	Normal
Veille/Suspension	Jaune stable	Vide	Appuyez sur une touche ou déplacez la souris.II se peut qu'un léger retard réapparaisse.Remarque: La mise en veille se produit également s'il n'y a pas de sortie d'image sur l'écran.
Off	Off	Off	Appuyez sur la touche allumer/étéindre pour allumer l'appareil. Il peut y avoir un léger lié avant que l'image ne réapparaisse.

Prendre soit de votre moniteur

Assurez-vous d'eteindre l'appareil avant toute opération d'entretien sur le moniteur.

Ne pas :

• Appliquer de l'eau ou du liquide directement sur votre moniteur.
  Utiliser de solvants ou de produits abrasifs.
• Utiliser des produits de nettoyage inflammables pour nettoyer votre moniteur ou tout autre équipement électrique.
• Appuyer sur la zone écran de votre monitreur avec des objets pointus ou abrasifs. Ce type de contact peut cause des dommages permanents à votre écran.
  Utiliser un nettoyant qui contient une solution anti-statique ou des additifs similaires. Cela peut endommager le revêtement à la surface de l'écran.

A faire :

• Humidifier légèrement un chiffon doux avec de l'eau et l'utiliser pour essuyer doucement le boîtier et l'écran.
• Enlever les traces de doigt ou de gras avec un chiffon humide et un peu de détergent doux.

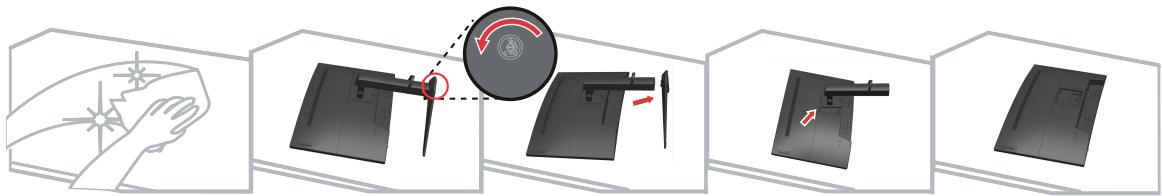

Retrait du support du moniteur

Après avoir placé le moniteur orienté vers le bas sur une surface propre ou sur un chiffon doux, appuyez sur le bouton de déverrouillage pour-retirer le socle et l'embase du moniteur

AcbH[YaifU'fMb'cdh]cbL

Consultez les instructions fournies avec le kit de montage de la base. Pour convertir votre écran LCD d'un écran de bureau à un écran à montage mural, effectuez ce qui suit :

Étape 1 : Vérifiez que le bouton d'alimentation est positionné sur Arrêt puis débranchez le cordon d'alimentation.

Étape 2 : Posez l'écran LCD orienté vers le bas sur une serviette ou une couverture.

Étape 3 : Retirez la base du moniteur, consultez « Détacher la base et le support du moniteur »

Étape 4: Fixez le support de montage provenant du kit de montage mural compatible VESA (distance de 100mm× 100mm ), vis de montage VESA M4 x 10 mm.

Étape 5: Fixez l'écran LCD au mur en suivant les instructions du kit de montage mural.

À utiliser uniquement avec un support de montage mural homologué UL/GS avec un poids/une charge minimum : 8 kg

Chapitre 3 Informations de reférence

Cette section contient les caractéristiques du moniteur, les instructions d'installation manuelle du pilote du moniteur, les informations de dépannage et les informations relatives à l'entretien.

Caracteristiques du moniteur

Tableau 3-1. Caracteristiques du moniteur

Dimensions	Hauteur Profondeur Largeur	464,25~594,25 mm (18,28~23,39 po.) 259,85 mm (10,23 po.) 708,45 mm (27,89 po)
Support	Plage d'inclinaison	Plage : -5°/+22°
Montage VESA	Pris en charge (Homologué UL et GS)	100 mm (3,94 po)
Image	Taille utile de l'image Hauteur maximale Largeur maximale Espacement des pixels	800,1 mm (31,5 po) 392,26 mm (15,44 po) 697,34 mm (27,45 po) 0,2724 mm (H) x 0,2724 mm (V)
Puisance d'entrée	Tension d'alimentation Courant max d'alimentation	90-264 VCA, 47~63 Hz 1,2 A
Consommation électrique Remarque : Les chiffres de la consommation électrique concernent le moniteur et l'alimentation combinés.	Consommation max	<41W
	Consommation typique	<34W
	Veille / Veille prolongée	<0,5W
	Arrêt	<0,3W
Entrée video (numérique)	Signal d'entrée	DP
	Adressage horizontal	2560 pixels (max)
	Adressage vertical	1440 pixels (max)
	Fréquence d'horloge	21.6Gbps
Entrée video (numérique)	Signal d'entrée	HDMI
	Adressage horizontal	2560 pixels (max)
	Adressage vertical	1440 pixels (max)
	Fréquence d'horloge	600 MHz
Communications	VESA DDC	CI
Test d'altitude	Fonctionnement	16400 pi.
Modes d'affichage compatibles (Modes VESA standards entre les plages notées)	Fréquence horizontal	30 kHz – 240 kHz
	Fréquence vertical	48 Hz – 144 Hz
	Résolution native	2560 x 1440 à 144 Hz
Température	Fonctionnement	0° à 40°C (32° à 104° F)
	Stockage	-20° à 60°C (-4°F à 140°F)
	Expédition	-20° à 60°C (-4°F à 140°F)
Humidité	Fonctionnement	10% à 80%
	Stockage	5% à 95%
	Expédition	5% à 95%

Dépannage

Si vous rencontres un problème de configuration ou d'utilisation de votre monitreur, il se peut que vous soyez capable de le résoudre vous-même. Avant d'appeler votre revendeur ou Lenovo, essayez les actions conseillées correspondant à votre problème.

Tableau 3-2. Dépannage

Problème	Cause possible	Action suggérée	Référence
Les mots « Hors de portée » s'affichent l'écran et l'indicateur d'alimentation clignote en blanc.	Le système est régèle sur un mode d'affichage qui n'est pas pris en charge par le moniteur.	Si vous remplacez un ancien moniteur, reconnectez-le et ajustez le mode d'affichage dans la plage spécifique pour votre nouveau moniteur.Si vous utilisez un système Windows, redémarrez le système en mode sans échec puis sélectionnez un mode d'affichage pris en charge par votre ordinateur.Si ces options ne fonctionnent pas, contactez le centre d'assistance.	« Sélectionner un mode d'affichage pris en charge » en page 2-6
La qualité de l'image est inacceptable.	Le cable de signal video n'est pas complètement raccordé sur le moniteur ou le système.	Assurez-vous que le cable de signal est solidement branché dans le système et le moniteur.	« Raccorder etmettre en marche votre moniteur » en page 1-3
	Les régliages des couleurs peuvent être incorrectly.	Sélectionnez un autre réglage de couleur dans le menu OSD.	« Réglage de l'image de votre moniteur » en page 2-4
L'indicateur d'alimentation est étée int et aucune image n'est affichée.	• Le bouton d'alimentation du moniteur n'est pas en position Marche.• Le cordon d'alimentation est desserré ou débranché.• La prise électrique n'est pas alimentée.	• Assurez-vous que le cordon d'alimentation est correctement branché.• Assurez-vous que la prise de courant est alimentée.• Mettez le moniteur sous tension.• Essayez d'utiliser un autre cordon d'alimentation.• Essayez d'utiliser une autre prise électrique.	« Raccorder etmettre en marche votre moniteur » en page 1-3
L'écran est vide et l'indicateur d'alimentation est orange.	Le moniteur est en mode Veille/Suspension.	• Appuyez sur n'importe où touche du clavier ou déplacez la souris pour rétablier le fonctionnement.• Vérifiez les régliages des Options d'alimentation sur votre ordinateur.	« Comprénde la gestion de l'alimentation » en page 2-6

Tableau 3-2. Dépannage

Problème	Cause possible	Action suggérée	Référence
L'indicateur d'alimentation est orange, mais aucune image n'est affichée.	Le cable de signal videoe est dessr ré ou débranché du système ou du moniteur	Assurez-vous que le cable videoe est correctement raccordé au système.	« Raccorder etmettre en marche votre moniteur » en page 1-3
	La luminosité et le contraste du moniteur sont au réglage minimum.	Ajustez le réglage de la luminosité et du contraste dans le menu OSD.	« Régler l'image de votre moniteur » en page 2-4
Un ou plusieurs pixels apparaissent décolorés.	Il s'agit d'un caractéristique de la technologie LCD et n'est pas un défaut de l'écran LCD.	Si plus de cinq pixels sont manquants, contactez le centre d'assistance.	Annexe A. « Service et support » en page A-1
• Lignes flues dans le texte ou image trouble. • Lignes horizontales ou verticales dans l'image.	• La configuration de l'image n'a pas été optimisée. • Le réglage des Propriétés d'affichage de cette système n'a pas été optimisé.	Ajustez les paramètres de résolution de votre système pour qu'ils correspondant à la résolution native de ce moniteur. 2560 x 1440 à 144 Hz.	« Régler l'image de votre moniteur » en page 2-4
		Exécutez la configuration automatique de l'image. Si la configuration automatique de l'image ne résout pas le problème, procédez à une configuration manuelle de l'image	« Sélectionner un mode d'affichage pris en charge » en page 2-6
		Dans le cas d'un fonctionnement en résolution native, vous pouvezPTRouver des améliorations supplémentaires en ajustant le réglage DPI (points par pouce) sur toute méthode.	Voir la section Avancée des propriétés d'affichage de votre système.

Installation manuelle du pilote du moniteur

Voici les étapes pour l'installation manuelle du pilote du moniteur sous Microsoft Windows 7 et Microsoft Windows 10.

Installation du pilote du moniteur sous Windows 7

Pour installer le pilote du périphérique sous Microsoft® Windows 10, procédez comme suit :

1. Éteignez l'ordinateur et les périphériques connectés.
2. Assurez-vous que le moniteur est connecté correctement.
3. Allumez le moniteur puis l'ordinateur. Laissez votre ordinateur démarrer le système d'exploitation Windows 7.
4. Sur le site Web de Lenovo http://pcsupport.lenovo.com/solutions/g32qc_10, recherche le pilote du moniteur correspondant et teléchargez-le sur un PC auquel ce moniteur est connecté (tel qu'un ordinateur de bureau).
5. Ouvrez la fenêtre Propriétés d'affichage en faisant un clic droit sur Demarrer, Panneau de configuration, icène Matériel et son, puis cliquez sur l'icone Affichage.
6. Cliquez sur l'onglet Modifier les paramêtres d'affichage.
7. Cliquez sur I'icone Parametes avancés.
8. Cliquez sur l'onglet Moniteur.
9. Cliques sur le bouton Propriétés.
10. Cliquez sur l'onglet Pilote.
11. Cliquez sur Mettre à jour pilote, puis cliquez sur Parcourir l'ordinateur pour trouver le programme du pilote.
12. Sélectionnez Choisir parmi la liste de pilotes de périphériques sur l'ordinateur.
13. Cliquez sur le bouton Disque fourni. En cliquant sur le bouton Parcourir, naviguez et accedez au chemin d'accès suivant: X:\Monitor Drivers

(Où X indique "le dossier dans lequel le pilote télécharge se situe" (tel qu'un bureau)

1. Sélectionnéz le fichier « G32qc-10.inf » et cliquez sur le bouton Ouvrir. Cliquez sur le bouton OK.
2. Sélectionnez Lenovo G32qc-10 et cliquez sur Suivant.
3. Une fois l'installation terminée, supprimez tous les fichiers téléchargés et fermez toutes les fenêtres.
4. Redémarrez le système. Le système sélectionne automatiquement le taux de rafraîchissement maximal et les profils de couleurs assorted correspondants.

Remarque: Sur les moniteurs LCD, contrairement aux moniteurs cathodiques, un taux de rafraîchissement plus élevé n'améliore pas la qualité d'affichage. Lenovo commande d'utiliser soit 2560 x 1440 avec un taux de rafraîchissement de 144 Hz, soit 640 x 480 avec un taux de rafraîchissement de 60 Hz.

Installation du pilote du moniteur sous Windows 10

Pour utiliser la fonctionnalité Plug and Play de Microsoft Windows 10, procédez comme suit :

1. Éteignez l'ordinateur et les périphériques connectés.
2. Assurez-vous que le moniteur est connecté correctement.
3. Allumez le moniteur puis l'ordinateur. Laissez votre ordinateur démarrer le système d'exploitation Windows 10.
4. Sur le site Web de Lenovo http://pcsupport.lenovo.com/solutions/g32qc_10, recherche le pilote du moniteur correspondant et teléchargez-le sur un PC auquel ce moniteur est connecté (tel qu'un ordinateur de bureau).
5. Sur le Bureau, déplacez la souris dans le coin inférieur gauche de l'écran, faites un clic droit pourCHOISIR PAnneau de configuration, double cliquez sur I'icone Matériel et audio, puis cliquez sur Affichage.
6. Cliquez sur l'onglet Modifier les paramètres d'affichage.
7. Cliques sur le bouton Paramètres avancés.
8. Cliquez sur l'onglet Moniteur.
9. Cliques sur le bouton Propriétés.
10. Cliquez sur l'onglet Pilote.
11. Cliquez sur Mettre à jour pilote, puis cliquez sur Parcourir l'ordinateur pour trouver le programme du pilote.
12. Sélectionnez « Me laisser désir parmi une liste de pilotes de péripériques sur mon ordinateur »
13. Cliquez sur le bouton Disque fourni. En cliquant sur le bouton Parcourir, naviguez et accedez au chemin d'accès suivant :

X:\Monitor Drivers\Windows 10

(Où X indique "le dossier dans lequel le pilote télécharge se situe" (tel qu'un bureau)

1. Sélectionnez le fichier « G32qc-10.inf » et cliquez sur le bouton Ouvrir. Cliquez sur le bouton OK.
2. Dans la nouvelle fenêtre, Sélectionnez Lenovo G32qc-10 et cliquez sur Suivant.
3. Une fois l'installation terminée, supprimez tous les fichiers téléchargés et fermez toutes les fenêtres.
4. Redémarrez le système. Le système sélectionne automatiquement le taux de rafraîchissement maximal et les profils de couleurs assorted correspondants.

Remarque: Sur les moniteurs LCD, contrairement aux moniteurs cathodiques, un taux de rafraîchissement plus élevé n'améliore pas la qualité d'affichage. Lenovo recommande d'utiliser soit 2560 x 1440 avec un taux de rafraîchissement de 144 Hz, soit 640 x 480 avec un taux de rafraîchissement de 60 Hz.

Informations sur l'entretien

Responsabilités du client

La garantie ne s'applique pas à un produit qui a été endommagé suite à un accident, une mauvaise utilisation, une installation incorrecte, une utilisation non conforme aux caractéristiques ou aux instructions, une catastrophe naturelle ou personnelle, ou des modifications, des réparations ou des modifications non autorisées du produit.

Voici des exemples de mauvaises utilisations ou d'abus qui ne sont pas couverts par la garantie :

Images rémanentes sur l'écran d'un moniteur cathodique. Les image rémanente sont évitables en utilisant un économiseur d'écran ou la gestion de l'alimentation.
Dégats physiques au capots, au contour, à l'embase ou aux câbles.
Rayures ou perforations de l'écran du moniteur.

Obtenir une aide supplémentaire

Si vous ne pouvez toujours pas résoudre votre problème, veuillez contacter le Centre d'assistance à la clientèle. Pour de plus amples informations sur la façon de contacter le Centre d'assistance clientèle, veuillez consulter l'annexe A, « Entretien et assistance » en page A-1.

Annexe A Entretien et assistance

Les informations suivantes décrivent l'assistance technique disponible pour votre produit, pendant la période de garantie ou pendant toute la durée de vie de votre produit. Reportez-vous à la Garantie limitée Lenovo pour une explication complète des conditions de garantie Lenovo.

Enregistrer votrechoix

Inscrivez-vous pour receivevoir le service produit et les mises à jour d'assistance, ainsi que des accessoires et du contenu Gratisits ou avec rabais. Accedez à : http://www.lenovo.com/register

Assistance technique en ligne

Une assistance technique en ligne est disponible pendant la durée de vie du produit à l'adresse : http://pcsupport.lenovo.com/solutions

Une assistance produit pour le remplacement ou l'échange de composants défectueux est également disponible pendant la période de garantie. En outre, si vous option est installée sur un ordinateur Lenovo, vous pouvez bénéficier d'une maintenance sur site. Un représentant d'assistance technique Lenovo peut vous aider à déterminer la meilleure alternative.

Assistance technique téléphonique

L'assistance pour l'installation et la configuration par le Centre d'assistance à la clientèle est disponible jusqu'à 90 jours après que l'options a été retiree du marché. L'assistance est ensuite annulée ou mise à disposition moyennant des frais, à la discrtion de Lenovo. Une assistance supplémentaire est également disponible pour une somme modique.

Avant de contacter un représentant de support technique Lenovo, veuillez disposer des informations suivantes : nom et numéro de l'option, preuve d'achat, fabricant de l'ordinateur, modele, numéro de série et manuel, mots exacts des messages d'erreur, description du problème et informations de configuration matérielle et logicielle de votre système.

Votre représentant d'assistance technique peut fouloir vous guider pour résoudre le problème pendant que vous vous trouvez à votre ordinateur lors de l'appel.

Les nombres de téléphone peuvent être modifiés sans préavis. La liste actualisée des nombres de téléphone de l'assistance Lenovo est toujours disponible à l'adresse suivante : http://pcsupport.lenovo.com/solutions

Pays ou région	Numéro de téléphone
Chine	400-990-8888
Afrique du Sud	800982393
Argentine	0800-222-0279, 541152357144
Australie	1300-557-073
Autriche	800295730 (Allemand)
Belgique	80076524 (François, Néerlandais)
Bolivie	800-101-897

Annexe B Avis

Lenovo ne peut pas offrir les produits, services ou fonctions décrits dans le present document dans tous les pays. Consultez cette représentant Lenovo local pour des informations sur les produits et services actuellément disponibles dans votre région. Toute reférence à un produit, un calculiel ou un service Lenovo n'est pas destiné à indiquer ni à suggérer que celui ce produit, calculiel ou service puisse être utilisé. Tout produit, calculiel ou service aux fonctions équivalentes, et qui ne porte atteinte à aucun droit de Lenovo peut être utilisé à la place.

Cependant, il est de la responsabilité de l'utilisateur d'évaluer et de vérifier le fonctionnement de tout autre produit, logiciel ou service.

Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans le present document. La fourniture de ce document ne vous donneaucun droit de licence sur ces brevets. Vous pouvez envoyer vos demandes de licence en écrivant à :

A l'attention de : Lenovo Director of Licensing (Directeur des licences)

LENOVO FOURNIT CETTE PUBLICATION "TELLE QUELLE", SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES DE NON-VIOLATION, DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER. Certaines juridictions n'autorisent pas l'exclusion des garanties expresses ou implicites pour certaines transactions, par conséquent, cette déclaration peut ne pas s'avAILquer à vous.

Ces informations peuvent contenir des inexactitudes techniques ou des erreurs typographiques. Des modifications sont régulièrement apportées aux informations containues ici; ces modifications seront intégrées dans les nouvelles éditions de la publication. Lenovo peut apporter des améliorations et/ou des changements aux produit(s) et/ou logiciel(s) décrits dans cette publication, à tout moment et sans préavis.

Les produits décrits dans leprésent document ne sont pas destinées à être utilisés pour une implantation ni pour une quelconque autre application de maintien en vie où un dysfonctionnement pourrait entraîner des blessures ou la mort. Les informations containues dans ce document n'effectent ni ne modifiert les caractéristiques ou les garanties du produit. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicée ou implicite en matière de droits de propriété intellectuelle de la part de Lenovo ou de tiers. Toutes les informations containues dans ce document ont été obtenues dans des environnements spécifiques et sont générées à titre d'illustrations. Le résultat obtenu dans d'autres environnements d'exploitation peut varier.

Lenovo pourrait utiliser ou diffuser les informations que vous fournisse, de la façon qu'il croit appropriée et sans aucune obligation envers vous.
Les références de cette publication vers des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliant eneldom cas une approbation de ces sites Web. Les éléments figurant sur ces sites Web ne font pas partie des éléments du présence produit Lenovo et l'utilisation de ces sites Web se fait à vos risques et péris.

Les données de performance containes dans ce document ont ete déterminées dans un environnement controle. Le résultat obtenu dans d'autres environnements d'exploitation peut donc varier de façon significative. Certaines mesures ont ete prises sur des systèmes en cours de développement et il n'y a aucune garantie que ces mesures seront les memes sur tous les systèmes disponibles. En outre, certaines mesures peuvent avoir ete estimées par extrapolation. Les résultats reels peuvent varier. Les utilisateurs de ce document doivent vérifier si ces données sont applicables à leur environnement spécifique.

Informations sur le recyclage

Lenovo encourage les propriétaires d'équipements informatiques (TI) à recycler leur matériel lors qu'il n'est plus nécessaire. Lenovo propose une gamme de programmes et de services visant à aider les propriétaires d'équipement à recycler leurs produits informatiques. Pour plus d'informations sur le recyclage des produits Lenovo, allez sur : http://www.lenovo.com/recycling

環境配慮に開て

本機器たはモニタ一の収りサイクルにて

Collecte et recyclage d'un ordinateur ou d'un monitreur Lenovo usage

Si vous étés un employé d'une entreprise et que vous doivent accederer d'un ordinateur ou d'un monitér Lenovo qui est la propriété de l'entreprise, vous doivent le faire en conformité avec la Loi pour la promotion de l'utilisation efficace des ressources. Les ordinateurs et les écrans sont catégorisés comme des déchets industriels et doivent être mis au rebut par une société d'élimination des déchets industriels certifiée par une administration locale. Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, Lenovo Japan assure, via ses Services de collecte et de recyclage de PC, la collecte, la réutilisation et le recyclage des ordinateurs et écrans usages. Pour plus de détails, visitez le site Web de Lenovo sur www.ibm.com/jp/pc/service/recycle/pcrecycle/. Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, la collecte et le recyclage par le fabricant des ordinateurs familiaux et des moniteurs usages a commencé le 1er Octobre 2003. Ce service est fourni gratuitem pour les ordinateurs familiaux vendus après le 1er Octobre 2003. Pour plus de détails, visitez le site Web de Lenovo sur: www.ibm.com/jp/pc/service/recycle/personal/.

Mise au rebut de composants d'ordinateurs Lenovo

Cerains produits informatiques Lenovo vendus au Japon peuvent intégrer des composants contenant des métaux lourds ou d'autres substances dangereuses pour l'environnement. Pourmettre au rebut des composants usagés, comme un circuit imprimé ou un lecteur de disque, suivez les méthodes décrites ci-dessus pour la collecte et le recyclage d'un ordinateur ou d'un moniteur désaffecté.

Marques déposées

Les termes suivants sont des marques de Lenovo aux États-Unis, dans d'autres pays, ou les deux :

Lenovo

Le logo Lenovo

ThinkCenter

ThinkPad

ThinkVision

Microsoft, Windows et Windows NT sont des marques commerciales du groupe de sociétés Microsoft.

Les autres sociétés, produits ou noms de services peuvent être des marques commerciales ou des marques de service de tiers.

Cordons d'alimentation

Utilisez uniquement les cordons d'alimentation fournis par le fabricant du produit. N'utilisez pas le cordon d'alimentation CA sur d'autres appareils.
