| Type de produit | Plaque de cuisson à gaz encastrable |
| Marque | AIRLUX |
| Modèle | ATV63TWH |
| Dimensions (L x P x H) | 560 x 480 mm (hauteur non spécifiée, environ 40-60 mm) |
| Poids | Environ 5 kg |
| Alimentation électrique | 230 V ~ 50 Hz, câble 3 x 0,75 mm² |
| Type de gaz | G20 (20 mbar), G25 (25 mbar), G30 (28-30 mbar), G31 (37 mbar) |
| Nombre de brûleurs | 3 : auxiliaire, semi-rapide, triple couronne |
| Puissance des brûleurs | Auxiliaire : 1 000 W, Semi-rapide : 1 750 W, Triple couronne : 4 000 W |
| Puissance totale maximale | 6 750 W |
| Allumage | Allumage automatique intégré (bouton poussoir) |
| Sécurité | Soupape de sécurité (thermocouple) – arrêt automatique du gaz en cas d'extinction de la flamme |
| Diamètre des casseroles recommandé | Auxiliaire : 10-14 cm, Semi-rapide : 16-18 cm, Triple couronne : 22-24 cm |
| Matériau de la surface | Verre (plan de cuisson) |
| Grilles et brûleurs | Amovibles pour nettoyage |
| Nettoyage | Plan en verre : éponge et eau savonneuse. Brûleurs : eau savonneuse, bien sécher. Ne pas utiliser de nettoyeur vapeur. |
| Raccordement gaz | Raccord 1/2 gaz mâle, flexible acier ou tube rigide |
| Installation | Encastrement, distance minimale 760 mm au-dessus de la table, 50 mm du bord arrière, 100 mm des côtés. |
| Ventilation requise | Ouverture d'air d'au moins 200 cm², volume de pièce ≥ 20 m³ |
| Classe d'appareil | Classe 3 (usage domestique) |
| Indice de protection | IPX4 (estimation pour usage domestique) |
| Pièces détachées | Buses de brûleurs, thermocouple, électrode d'allumage, robinets de gaz, câble d'alimentation |
| Réparabilité | Interventions par un technicien agréé. Pièces disponibles auprès du fabricant. |
| Normes | Conforme aux directives européennes, EN 30-2-1 (2015) |
FOIRE AUX QUESTIONS - ATV63TWH AIRLUX
Questions des utilisateurs sur ATV63TWH AIRLUX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque gaz au format PDF gratuitement ! Retrouvez votre notice ATV63TWH - AIRLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ATV63TWH de la marque AIRLUX.
MODE D'EMPLOI ATV63TWH AIRLUX
instructions pour l'usage
et la maintenance
- AVERTISSEMENT:
- L'appareil et ses parties accessibles deviennent chaudespendant l'utilisation. Des précautions doivent être prises pour éviter toucher les élémentschauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart moins d'être surveillées en continu.
- Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes avec des capacité ou le manque d'expérience et de connaissances physiques, sensorielles ou mentales réduites si elles ont été donné supervision des instructions concernant l'utilisation de l' apparéil d'une manière sure et comprendre les dangers impliqué. Les enfants ne doivent pas jouer avec l' apparéil. Nettoyage et entretien de l'utilisateur ne sont pas fabriqués par des enfants sans surveillance
- La cuisson sans surveillance sur une plaque de cuisson avec graisse ou d'huile peut etre dangereux et peut causer un incendie. NE JAMAIS tenter d'eteindre un incendie avec de l'eau, mais eteignez l'appareil, puis couvrir la flamme par exemple avec un couvercle ou d'une couverture anti-feu.
- Risque d'incendie: ne pas stocker des objets sur les surfaces de cuisson.
AVERTISSEMENTS GENERAUX
- Ne pas utiliser un nettoyeur à vapeur pour le nettoyage de la plaque de cuisson.
- L'appareil ne doit pas etre actionné au moyen d'une minuteurie externe ou un système de télécommande séparée.
- Ne pas utiliser la table de cuisson pendant le nettoyage.
- Ces instructions sont valables que si le symbole du pays apparaît sur l'appareil. Si le symbole apparaît pas sur l'appareil que vous doivent vous reférer à la notice technique nécessaire que le fabricant fournira pour la modification de l'appareil dans les conditions d'utilisation du pays de destination.
- Lisez attentivement les instructions avant d'installer et d'utiliser l'appareil. Le fabricant décline toute responsabilité si l'installation et l'utilisation abusive de l'appareil et cause des blessures ou des dommages. Gardez les instructions à portée de main comme une référence pour l'avoir.
- Ne jamais laisser l'appareil sans surveillance lors de la préparation de la nourriture parce que les huiles et graisses pourraient provoquer un incendie.
AVERTISSEMENTS GENERAUX
-
Lorsque l'appareil est connecté directement à l'alimentation, vous avez besoin d'un interrupteur omnipolaire isolant. Il est nécessaire que l'appareil peut être complètement déconnecté du réseau en conformité avec les conditions de la catégorie III de la surtension. Le cable de terre ne sont pas inclus.
-
Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, par un technicien/agréé ou par une personne qualifiée pour éviter le danger.
- When connecting the power cable, make sure it is not in direct contact (eg. By using insulation sleeves) with parts that can reach temperatures of over 50^ .
AVERTISSEMENTS GENERAUX
Il est très important que ce manuel soit conservé avec l'appareil afin de pouvoir être consulté en cas de besoin. Si l'appareil est vendu ou donné à une autre personne, il faut s'assurer que ce manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son fonctionnement et prenne reconnaissance des averissements correspondants.
Cet apparéil apparlient à la classe 3 et il a été concu pour un usage uniquement domestique.
Déclaration de conformité:
Nous déclarons que nos produits sont conformes aux actuelles directives, ordonnances et règlements européens, ainsi que les exigences énoncées dans les normes de référence.
ATTENTION:
- L'installation doit être effectuee par du personnel competent et qualifie conformement aux normes en viqueur.
- Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Surveiller les enfants pendant le fonctionnement de l'appareil et veiller à ce qu'ils ne restent pas à proximé et qu'ils ne touchent pas les surfaces qui n'ont pas encore complètement refroidi.
- Avant d'alimenter l'appareil, contrôle qu'il est correctement régle pour le type de gaz à disposition (voir paragraphe "Installation").
- Avant l'entretien et le nettoyage, débrancher électriquement l'appareil et le laisser refroidir.
- S'assurer qu'il y a une circulation d'air autour de l'appareil au gaz. Une faible ventilation entraine une carence d'oxygène.
- Si l'appareil est utilisé de manière intense ou prolongée, il peut être nécessaire de prévoir une aération supplémentaire, en ouvrant par exemple une fenêtre ou en augmentant la puissance de l'aspiration mécanique si celle-ci existe.
- Les produits de la combustion doivent être évacués à l'extérieur avec une hotte aspirante ou un ventilateur électric (voir paragraphe "Installation").
- Pour les éventuelles interventions ou modifications, s'adresser à un Centre d'Assistance Technique agréé et exiger des pièces de rechange originales.
L'étiquette produit, avec le numéro de série, est placé au dessous de la table de cuisson.
ATTENTION !!!

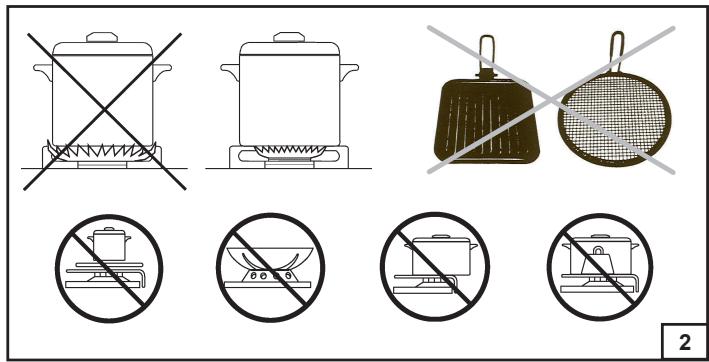

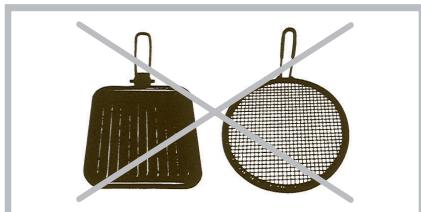

- NE PAS UTILISER DE haut-parleurs, un grille-pain, plaques de fer ou de grilles pour la viande en acier inoxydable sur les brûleurs à gaz.
- UTILISER uniquement des pots comme décrit dans Paragraphe "UTILISATION DES FEUX".
Le fabricant décline toute responsabilité pour les événuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, containues dans ce manuel. Il se réserve le droit d'apporter à ses produits toutes les modifications qu'il estimera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.
INSTRUCTIONS POUR L'UTILISATEUR
Toutes les opérations relatives à l'installation, au réglage et à l'adaptation au type de gaz disponible doivent être effectuees par du personnel qualifié, conformément aux normes en vigueur.
Les instructions spécifiques sont reportées dans la partie du manuel réservée à l'installateur.
UTILISATION DES BRULEURS

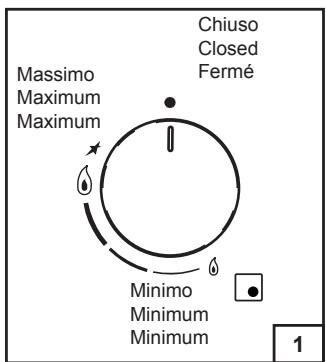

Le symbole appliqué par sérigraphie à côté du bouton indique à quel brûleur celui-ci correspond.
Allumage automatique avec soupape de sécurité
Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.
Une fois l'allumage obtenu, notamment le bouton appuyé pendant environ 10 secondes.
Utilisation des brûleurs
Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le diamètre de la casserole soit adapté au potentiel du brûleur (voir tableau ci-après), de façon à éviter que la flamme sorte du fond de la casserole (fig. 2).
Utiliser le débit maximal pour amener rapidement à ébullition les liquides et le débit réduit pour rechauffer les alimentents ou pour maintainir l'ébullition. Toutes les positions de fonctionnement doivent être choisies entre celles de maximum et de minimum et jamais entre celle de maximum et le point de fermeture.
Pour interrompre l'alimentation en gaz, tournier le bouton dans le sens des aiguilles d'une montre jusqu'à la position de fermeture.
En cas d'absence d'énergie électrique, il est possible d'allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d'allumage (grande flamme, fig. 1).
| Brûleurs | Puisance (W) | Ø Casseroles |
| Auxiliaire | 1000 | 10 - 14 cm |
| Semi-rapide | 1750 | 16 - 18 cm |
| Triple couronne | 4000 | 22 - 24 cm |
Avertissements
- Contrôler toujours que les boutons sont sur la position "fermé" (voir fig. 1) quand l'appareil ne fonctionne pas.
- Pour les tables équipées de thermocouple (soupape de sécurité), si la flamme s'éteint accidentellement, après quelques secondes, la soupape de sécurité interrupt automatiquement
l'arrivée du gaz. Pour rétabir le fonctionnement, reporter le bouton au point d'allumage (grande flamme, fig. 1).
- Pendant la cuisson avec des graisses et des hujles, faire particulièrement attention car cellesci, si elles sont surchauffées, peuvent s'enflammer.
- Ne pas utiliser de vaporisateurs près de l'appareil en fonction.
- Il ne faut pas poser sur les brûleurs des casseroles instables ou déformées afin d'éviter des accidents de renversement ou de débordement.
- S-assurer que les poignées des casseroles soient positionnées correctement.
- Quand on allume le brûleur, contrôle que la flamme est régulière; abaiser toujours la flamme ou l'éteindre avant d'enlever la casserole.
NETTOYAGE
Avant toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation électrique.
N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
Il est conseilé d'opérer quand l'appareil est froid.
Plan en verre et parties émailées
Le plan en verre et les parties émaillées doivent être nettoyés avec une éponge et de l'eau savonneuse ou avec un détergent léger.
Ne pas utiliser de produits abrasifs ou corrosifs.
Eviter que les substances comme le jus de citron, la tomate, l'eau salée, le vinaire, le café et le lait restent pendant longtemps sur les surfaces émaillées.
Brûleurs et grilles
Ces parties peuvent être enlevées pour facilitier le nettoyage. Les brûleurs doivent être nettoyés avec une éponge et de l'eau savonnexe ou avec un détergent léger, bien essuyés etREMIS parfaitement dans leur siège. Contrôler que les canaux de répartition des flammes ne sont pas bouchés.
Vérifier que la sonde de la soupape de sécurité et l'électrode d'allumage sont toujours bien propres afin de garantir un fonctionnement optimal.
INSTRUCTIONS POUR L'UTILISATEUR
NETTOYAGE
Brûleurs et grilles
Ces parties peuvent être enlevées pour faciliter le nettoyage. Les brûleurs doivent être nettoyés avec une éponge et de l'eau savonneuse ou avec un détergent léger, bien essuyés etREMIS parfaitement dans leur siège. Contrcler que les canaux de répartition des flammes ne sont pas bouchés.
Vérifier que la sonde de la soupape de sécurité et l'électrode d'allumage sont toujours bien propres afin de garantir un fonctionnement optimal.
Robinets de gaz
L'éventuel graissage des robinets doit être effectué exclusivement par du personnel spécialisé.
Si les robinets de gaz deviennent difficiles à tourner ou ont un fonctionnement anormal, appeler le Service d'Assistance.
INSTRUCTIONS POUR L'INSTALLATEUR
AVERTISSEMENT IMPORTANT
LES OPERATIONS REPORTES CI-APRES DOIVENT ETRE EXECUTES DANS LE RESPECT DES NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIE.
LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR LES DOMMAGES AUX PERSONNES, ANIMaux ET CHOSES DERIVANT DU NON-RESPECT DE CES DISPOSITIONS.
INSTALLATION
Montage de la table de cuisson
L'appareil est fabriqué pour être encastré dans des meubles résistant à la chaleur.
Les parois des meubles doivent résister à une température de 65^ en plus de la température ambiente, conformément aux normes européennes EN 30 335-1-2-6.
L'appareil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi laterale, à droite ou à gauche de la table de cuisson.
Eviter d'installer l'appareil à proximé de matérielux inflammables comme des rideaux, des torchons, etc..

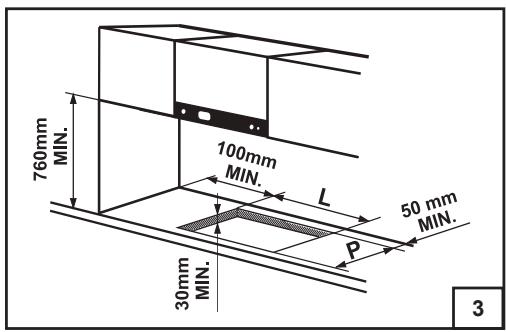

Pratique une ouverture dans le plan de l'armoire des dimensions représentées sur la figure 3 de sorte qu'il soit à une distance d'au moins 50~mm à partir du bord arrêté de l'appareil installé et 100 mm par rapport aux parois laterales adjacentes.
| MODELLO | L (mm) | P (mm) |
| ATV63TBK | 560 | 480 |
| ATV63TWK |

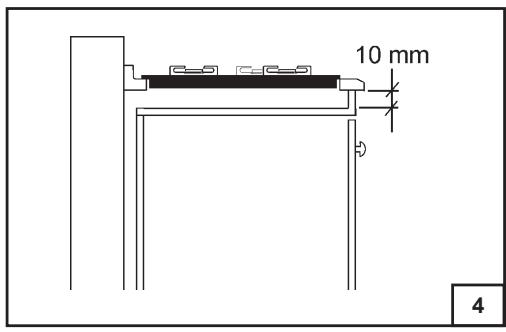

En cas de présence d'une armoire murale audessus de la table de cuisson, il faut prévoir une distance minimale de 760~mm entre celle-ci et le plan de travail.
Il est conseilé d'isoler l'appareil du meuble se trouvant au-dessous avec un séparateur en laissant un espace de dépression d'au moins 10 mm (fig. 4). Cet apparéil est de classe 3.
En cas d'encastrement sur une base avec four, il faudra s'assurer que l'installation réponde aux normes de sécurité Il faudra en particulier veiller à ce que le cable électrique et le tuyau d'alimentation soient placés de façon à ce qu'il n'entrent pas en contact avec les parties chaudes de l'enveloppe du four. De plus, en cas d'installation au-dessus d'un four encastré sans ventilation de refroidissement, il faudra prévoir, pour obtenir une aération adequate, des prises d'air avec entrée par le bas d'au moins 200 m2 et sortie dans la partie supérieure d'au moins 60 cm2.
Fixation de la table de cuisson

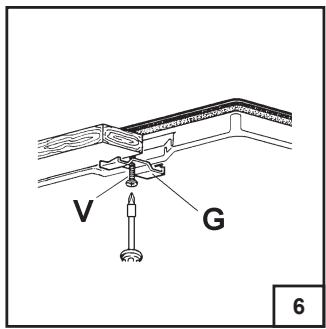

Chaque table de cuisson est arrivagnée d'un joint spécial avec cote adhesif.
- Enlever les grilles et les brûleurs de la table de cuisson.

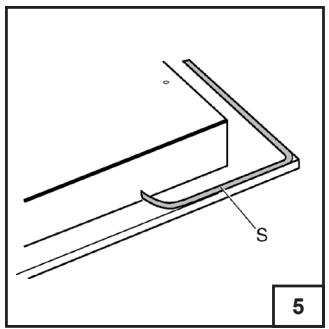

- Retourner l'appareil et appliquer le joint adhésiS le long du bord externe du verre (fig. 5).
- Inséorer et positionner la table de cuisson dans l'ouverture pratiquée dans le meuble et la bloquer avec les vis V des crochets de fixation G (fig. 6).
INSTRUCTIONS POUR L'INSTALLATEUR
Piece d'installation
Cet apparéil n'est pas équiné d'un dispositif d'évacuation des produits de la combustion ; il est donc nécessaire d'évacuer les fumées vers l'extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l'on utilise l' apparéil.
La pièce où est installé l'appareil doit avoir un afflux d'air naturel pour la combustion régulière du gaz et pour la ventilation de la pièce: le volume d'air nécessaire ne doit pas être inférieur à 20m^3 L'afflux d'air doit s'effectuer par une ouverture permanente pratiquée sur les murs de la pièce et communicante avec l'extérieur.
La ventilation peut également provenir d'une piece contiguë, dans ce cas respecter les normes en vigueur à ce sujet.
Les ouvertures doivent avoir une section minimale de 200~cm^2
Branchement gaz
S'assurer que l'appareil est ajustat pour le type de gaz disponible; pour cela se reférer à l'étiquette placée sous l'appareil ou à celle reportee sur la dernière page de ce manuel.
Opéreur conformément aux instructions reportées au paragraphe "transformations gaz et réglages" pour l'eventuelle adaptation à des gaz différents. L'appareil doit être raccordé à l'installation du gaz en utilisant des tubes métalliques rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur.
Le raccord d'entrée gaz de l'appareil est filtré 1/2 gaz cylindrique mAle.
Le raccordement ne doit pas provoquer des sollicitations à la rampe de gaz.
Une fois l'installation terminée, contrôle l'étanchéité des raccordements avec une solution savonneuse.
Branchement électrique
Le branchement au réseau électricque doit être exécuté par du personnel qualifié conformément aux normes en vigueur.
La tension de l'installation électrique doit correspondre à cette indiquée sur l'étiquette située sous l'appareil. Vérifier que l'installation est équipée d'un branchement à la terre efficace conformément aux normes et aux dispositions de loi. La mise à la terre est obligatoire.
Si l'appareil est sans fiche, appliquer au cable
d'alimentation une fiche normalisée.
Cet apparéil doit être place à une distance raisonnable afin de pouvoir être débranché en cas de survoltage (catégorie III), en accord avec les règles d'installation.
TRANSFORMATIONS GAZ ET REGLAGES
Replacement des buses
Si l'appareil est prévu pour un type de gaz différent de celui disponible, il faut remplacer les buses des brûleurs.
Lechioix des buses à remplacer doit être fait selon le tableau "caracteristiques techniques".
Proceder ensuite de la maniere suivante :
- Enlever les grilles et les brûleurs.

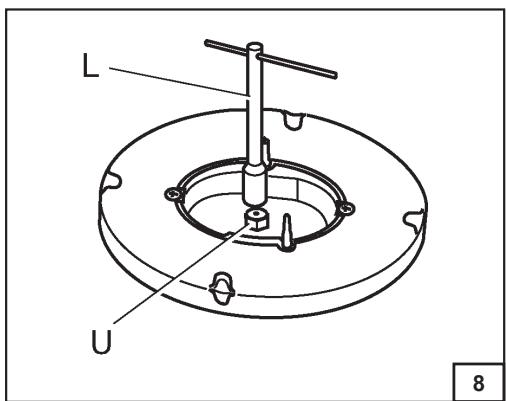

- Avec une clé droite L, dévisser la buse U (fig.8 - 8/A) et la remplacer par la buse ajusté.
- Bloquer énergiquement la buse.
Réglage des brûleurs
Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum.
Si ce n'est pas le cas, il faut regler le minimum de la manière suivante:
- Allumer le brûleur ;
- Tourner le robinet jusqu'à la position de minimum (petite flamme);
- Enlever le bouton de la tige du robinet;
- Introduire un tournevis à pointe plate dans le trou F du robinet (fig.9) et tourner la vis by-pass jusqu'au réglage correct du minimum.
Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement visée.
Remplacement cable d'alimentation
En cas de remplacement du cable d'alimentation, il faut utiliser un cable conforme aux normes du type H05VV-F ou H05RR-F de section 3 × 0,75 ~mm^2 pour table de cuisson à gaz.

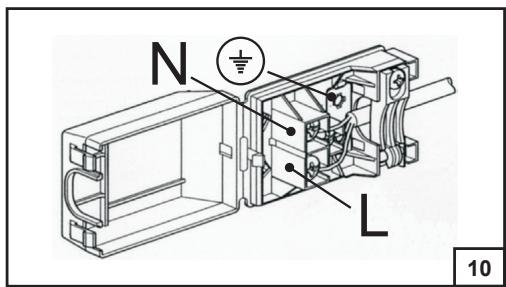

Le branchement au bornier doit être effectué comme indiqué en fig. 10:
cable L marron (phase)
cable N bleu (neutre)
cable (12) vert-jaune (terre)
TABLE DE CARATERISTIQUES TECHNIQUES
| BRULEURS | GAZ | PRESSION DE SERVICE mbar | DEBIT | DIAMÈTRE INJECTEUR 1/100 mm | DIAMÈTRE BY PASS ROBINET 1/100 mm | DEBITS CALORIFIQUES (W) | |||
| N° | DESIGNATION | g/h | L/h | Max. | Min. | ||||
| 2 | SEMI-RAPIDE | G30 | 28-30 | 127 | - | 66 | 31 | 1750 | 600 |
| G31 | 37 | 125 | - | 66 | 31 | 1750 | 600 | ||
| G20 | 20 | - | 167 | 101 | Reg. | 1750 | 600 | ||
| G25 | 25 | - | 194 | 102 | Reg. | 1750 | 600 | ||
| 3 | AUXILIAIRE | G30 | 28-30 | 73 | - | 50 | 27 | 1000 | 450 |
| G31 | 37 | 71 | - | 50 | 27 | 1000 | 450 | ||
| G20 | 20 | - | 95 | 77 | Reg. | 1000 | 450 | ||
| G25 | 25 | - | 111 | 80 | Reg. | 1000 | 450 | ||
| 4 | TRIPLE COURONNE | G30 | 28-30 | 291 | - | 94 | 60 | 4000 | 2100 |
| G31 | 37 | 286 | - | 94 | 60 | 4000 | 2100 | ||
| G20 | 20 | - | 381 | 137 | Reg. | 4000 | 2100 | ||
| G25 | 25 | - | 443 | 137 | Reg. | 4000 | 2100 | ||
Titre abrégé ou références aux méthodes de mesure et de calcul utilisées pour étabir la conformité avec les exigences ci-dessus
La performance de chaque brûleur individuel est calculé selon la norme EN 30-2-1 (2015)
Le rendement global de la table de cuisson est calculé selon le Règlement UE 66/2014 Par. 2.2
L'efficacité est calculée uniquement pour les brûleurs avec une capacité nominale est supérieure 1,16 KW (EN 30-2-1 (2015))
Information qui est pertinente pour le client afin de minimiser la consommation d'énergie lors de l'utilisation
L'économie d'énergie: utilisation des pots ayant fond plat, Utilisez des ustensiles avec la taille, de l'utilisation des pots avec couvercle, de minimiser la quantité deGRAISSÉ liquide ou, lorsque le liquide commence ébullition réduire le réglage.
ATV63TBK - ATV63TWH

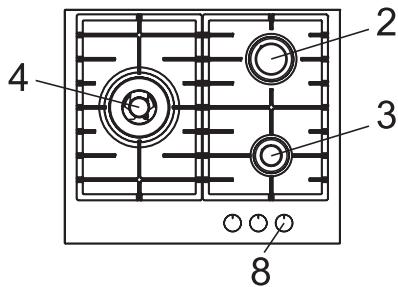

- Bruciatore Semirapido di 1750 W
- Bruciatore Ausiliario di 1000 W
- Bruciatore Tripla Corona di 4000 W
- Manopola commande bruciatore
- Semi-rapid burner 1750 W
- Auxiliary burner 1000 W
- Ultra-rapid burner 4000 W
- Control Knob for burner
2.Bruleur Semi-rapide de 1750 W
3.Bruleur Auxiliarie de 1000 W
4.Bruleur Triple Couronne de 4000 W - Bouton commande des brûleurs
Cette note informative s'adresse exclusivement aux propriétaires d'appareilsprésenter le symbole de la figure A sur l'étiquette adhése montrant les données techniques appliquées sur le produit lui-même (étiquette matricielle): Ce symbole indique que le produit est classés selon la réglementation en vigueur, comme équipement électrique ou electronique et e Se conforme donc à la directive 2012/19 / UE (DEEE), à la fin de sa propre vie utile, doivent être traités séparément des déchets menagers, le livrer gratuitemment à un point de collecte sépare pour
Fig.A
l'équipment produits électriques et électroniques ou de le returner au concessionnaire lors de l'achat d'un nouvel apparéil équivalent.
L'utilisateur est responsable de l'attribution de l'équipment à la fin de la vie aux installations de collecte désignés, les sanctions prévues par la législation actuelle sur les déchets.
Collecte appropriée pour l'envoi ultérieur de l'appareil pour le recyclage, le traitement et l'élimination ecologiquement compatible permet d'éviter les effets négatifs possibles sur l'environnement et la santé humaine et favorise le recyclage des matériaux qui compose le produit.
Pour plus d'informations sur les systèmes de collecte disponibles, contactez le service d'élimination des déchets local ou le magasin où l'achat a été effectué.
Les fabricants et les importateurs se chargent de leur recyclage, de leur traitement et de leur élimination respectieux de l'environnement, soit directement, soit en participant à un système collectif.
