MODE D'EMPLOI AI 542-150 GAGGENAU

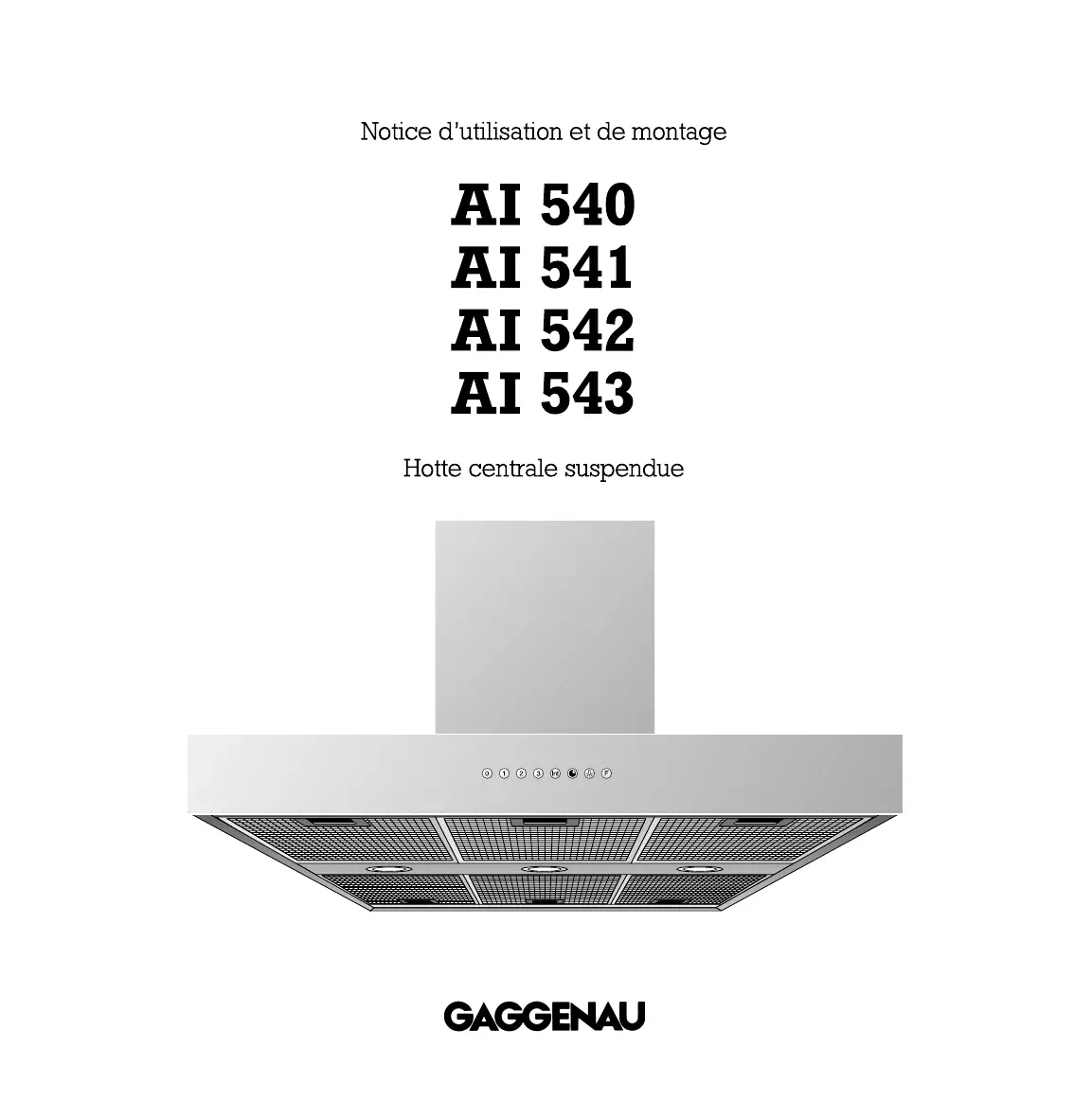

Notice d'utilisation et de montage

Hotte centrale suspendue

Ppréambule

1. Instructions importantes page 3-4

1.1 Sécurité page 3
1.2 Première mise en service page 4
1.3 Utilisation page 4

1. Equipement page 5
2. Utilisation page 6-8
   4.Nettoyage et entretien page 9-10
3. Maintenance page 11
4. Instructions de pose page 12-17
   6.1 Caracteristiques techniques page 12
   6.2 Pose page 12-17

Avec vous nouvelle hotte aspirante, vous prendrez encore plus de plaisir à travailler dans votre cuisine.

L'appareil offre les avantages suivants :

• une puissance d'aspiration élevée pour un niveau de bruit peu important,
• un grand nombre de fonctions,
• un éclairage optimal du plan de cuisson grâce à des lampes halogènes à intensité variable.

Pour pouvoir profiter de toutes les fonctions et possibilités de l'appareil, lisez attentivement la notice d'utilisation et de pose avant de vous en servir pour la première fois. Cette notice contient en particulier des informations importantes pour l'utilisation, l'installation et la maintenance de l'appareil.

Vous trouvrez en page suivantes des instruct- tions importantes concernant la sécurité et l'utilisation. Leur but est de garantir vous sécurité personnelle et de prolonger au maximum la durée de vie de votre apparéil.

La page 4 fournit des indications sur les points à respecter avant la première utilisation.

Les chapitres « Description et fonctionnement » et « Utilisation » vous dévoilent tout ce que peut faire votre hotte et comment vous servir au moins de l'appareil.

Vous trouvrez au chapitre «Nettoyage et entretien » des conseils et instructions vous permettant de garder un apparéil en bon état de marche, tout en préservernt longtemps son aspect.

Alors, bonnes recettes avec votre nouvelle hotte aspirante!

1.1 Sécurité

• Ne jamais mesure en marche un apparéil endommagé.
• L'appareil doit être raccordé par un spécialiste qualifié, dans le respect de toutes les règlementations en vigueur (distributeur d'électricité, normes de construction, etc.).

• Il ne faut pas que des cordons d'alimentation puissant se trouver en contact avec des surfaces chaudes de cuisson.
• Ne mettez pas la hotte aspirante en marche sans ses lampes.
• Ne faites jamais fonctionner l'appareil sans filtre àGRAISSE.
• L'appareil ne doit pas aspirer de substances et vapeurs dangereuses et explosives!
  L'utilisateur est responsable de l'emploi conforme et du parfait etat de l'appareil.
• Ne laissesz jamais l'appareil fonctionner sans surveillance.
• Attention! Les filtres trop charges en graisse représentent un risque d'incendie! Ne faites pas frire des alimentes à côté de la hotte sans surveillance permanente! Veillez à nettoyer régulièrement le filtré à graisse et changer le filtré à charbon actif!
• Risque d'incendie! Il est interdit de faire flamber sous la hotte aspirante!
• Si vous utilisez un foyer à combustible solide pouvant générer un risque de feu (exemple : projections d'escarbilles ou de flammèches), le montage de la hotte aspirante n'est autorisé que si le foyer compter un couvercle fermé, non amovible et si la réglementation en vigueur dans le pays d'utilisation est respectée. Cette restric tion ne s'applique pas aux cusinières et tables de cuisson à gaz.

• Lorsque la hotte est posée, n'utilisez pas les foyers avant d'y avoir posé des récipients de cuisson!

• Si vous utilisez plus de 3 peux à gaz en même temps, réglez la hotte au moins sur le niveau de puissance 2 de façon à éviter une accumulation de chaleur dans l'appareil.

• Pour des raisons de sécurité, ne posez pas d'objets lourds sur le dessus de l'appareil.
• Ne nettoyez pas l'appareil avec un nettoyeur à vapeur ou à pression d'eau : risque de court-circuit!
• A chaque opération de maintenance, séparer l'appareil de l'alimentation électrique, en débranchant la fiche secteur ou en manoeuvrant le fusible concerné. Si la fiche d'alimentation secteur n'est pas accessible, il fautmettre l'appareil hors tension au niveau du fusible situé en amont dans l'installation électrique.
• Les réparations doivent être confiées uniquement à des spécialistes qualifiés afin que la sécurité électrique soit garantie.
• Pour les dommages éventuels, dus au non-respect de ces instructions, aucune garantie n'est assurée par Gaggenau.
• Si un autre foyer (poèle à bois, charbon ou mazout, cheminée à foyer ouvert) fonctionné dans la pièce où se trouve la hotte murale, il faut assurer un apport suffisant en air frais.
• Pour un fonctionnement sans risque, il ne faut pas dépasser une dépression de 4 Pa (0,04 mbar) dans la piece où se trouve le foyer. Il est possible d'y parvenir en laissant l'air de combustion entre par des ouvertures non obturables (dans des portes ou fenêtes, bouches d'aération ou autre moyen technique).
• ÀpRES une panne d'électricité, la hotte aspirante ne se remet pas en marche d'elle-même. Il faut tourner un bouton ou appuyer sur une touche quelconque.

Sous réserve de modifications techniques!

1.2 Première mise en service

Avant demettre l'appareil pour la première fois en marche, respectez les instructions suivantes :

• Avant la première mise en service, l'appareil doit avoir etéinstallé et raccordé par un technicien.
• Lisez attentivement la notice d'utilisation et de pose.
  Sortez l'appareil de son emballage et éliminez ce dernier de manière conforme aux réglementations ! Attention : l'emballage contient des accessoires ! Tenez les éléments d'emballage (films plastique, éléments en polystyrene, etc.) à distance des enfants !
• Nettoyez soigneusement l'appareil avant la première utilisation (voir chapitre «Nettoyage et entretien »).
• Avant la mise en marche, vérifie si le branchement électrique est correct.

Cet apparéil est marqué selon la directive française 2002/96/CE relative aux apparéils électriques et électroniques usages (waste electrical and electronic equipment - WEEE). La directive définit

le cadre pour une reprise et une récupération des apparèils usages applicables dans les pays de la CE.

Avant le montage, vérifiez que l'appareil n'a pas eté endommagé pendant le transport.

1.3 Utilisation

• L'appareil est concu pour un usage domestique et ne doit pas ettreutiliséàd'autres fins.
• En cas d'anomalies de fonctionnement, comme nencez par vérifier les fusibles du logement. S'il ne s'agit pas d'un problème d'alimentation électrique, prévenez votre distributeur ou le service après-vente Gaggenau le plus proche.

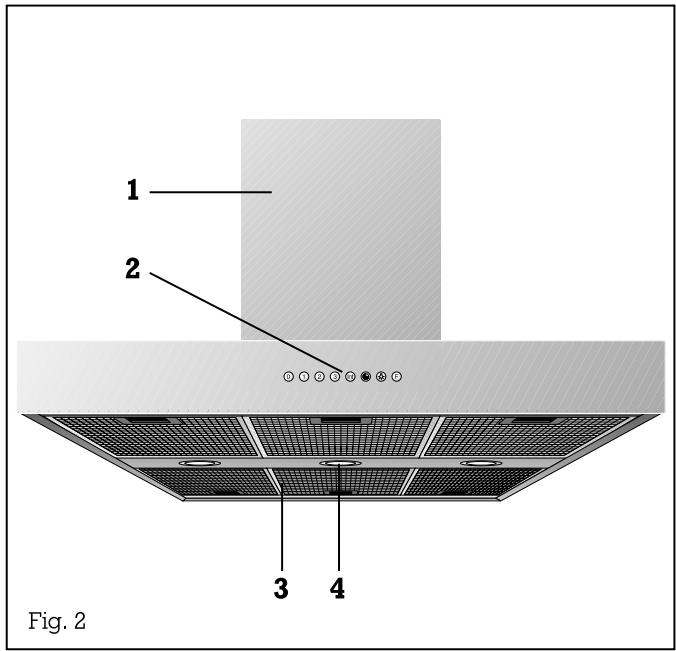

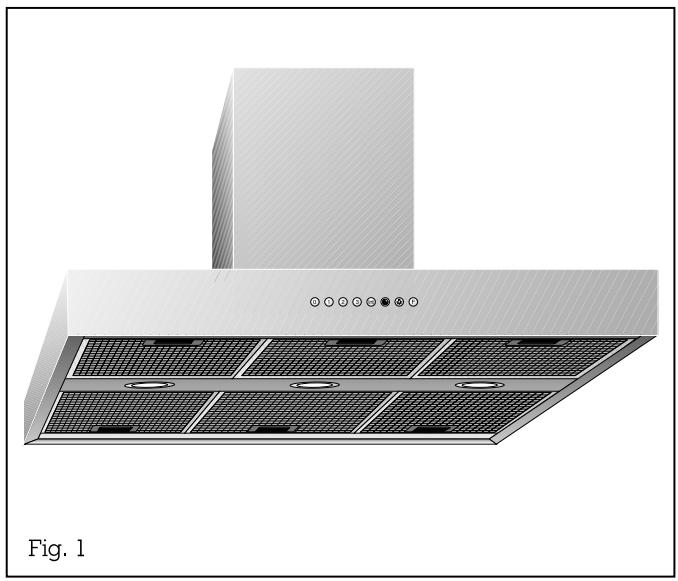

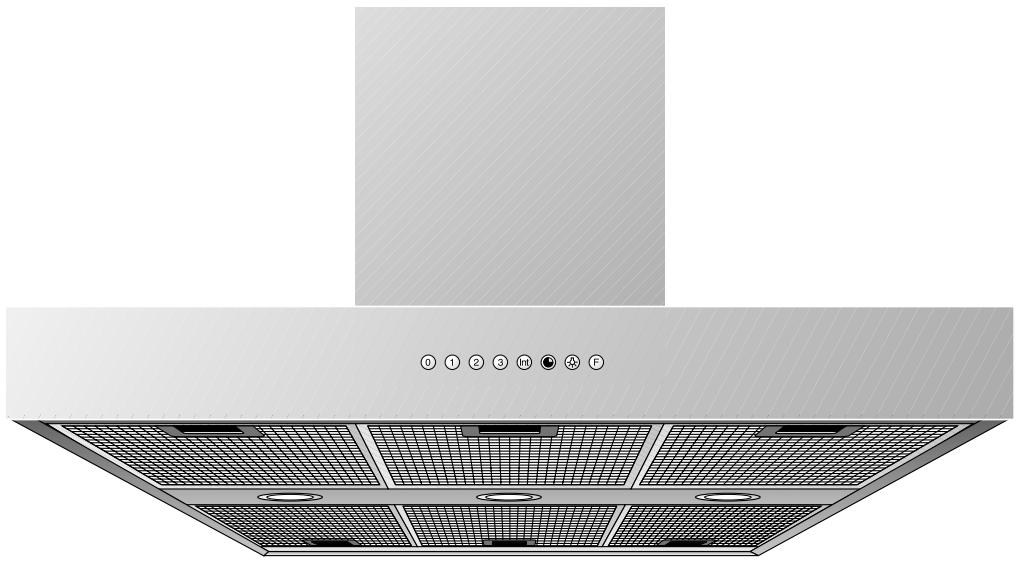

2. Équipement

1 Conduit d'aération
2 Panneau de commande
3 Filtre àGRAISSE
4 Eclairage

Accessoires de pose pour mode évacuation

conduit d'évacuation en finition inox :

AD 010-016 pour hauteur de plafond 2,23-2,41 m
AD 010-026 pour hauteur de plafond 2,41 - 2,73 m
AD 010-036 pour hauteur de plafond 2,73 - 2,99 m
conduit d'évacuation en finition aluminium :
AD 011-016 pour hauteur de plafond 2,23-2,41 m
AD 011-026 pour hauteur de plafond 2,41 - 2,73 m
AD 011-036 pour hauteur de plafond 2,73 - 2,99 m

Accessoires de pose pour mode recyclage

conduit de recyclage en finition inox :
AD 010-126 pour hauteur de plafond 2,41 - 2,73 m
AD 010-136 pour hauteur de plafond 2,73-2,99 m
conduit d'évacuation en finition aluminium :
AD 011-126 pour hauteur de plafond 2,41 - 2,73 m
AD 011-136 pour hauteur de plafond 2,73 - 2,99 m

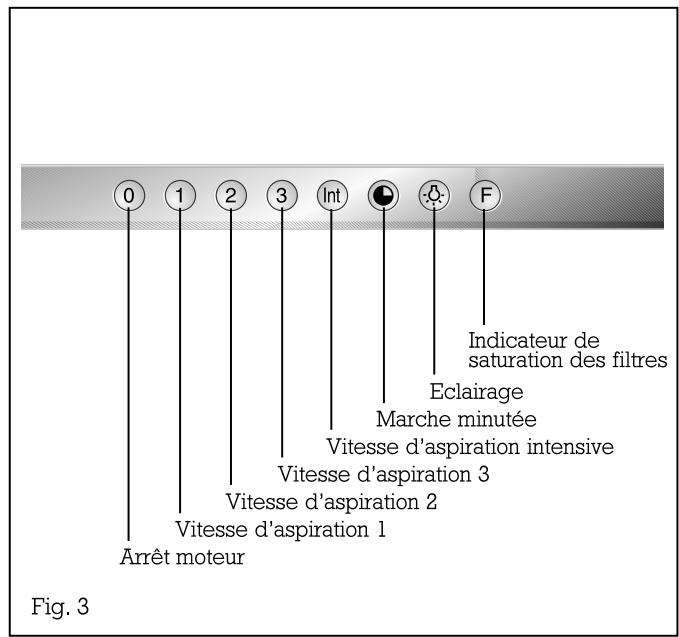

3. Utilisation

A l'exception de la touche 0 (« Arrêt moteur »), toutes les touches de sélection de fonctions sont rétro-éclairées en vert lorsqu'elles sont activées.

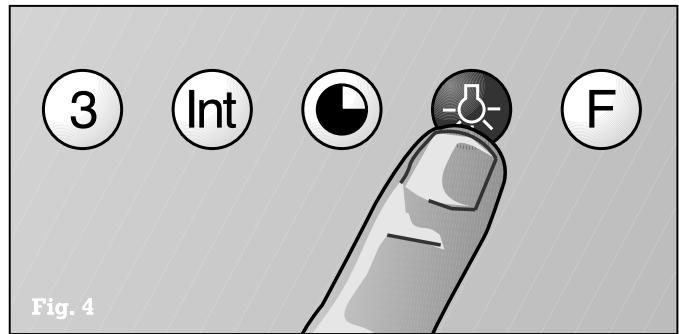

Éclairage

L'éclairage peut être allumé et être int
indépendamment du fonctionnement de la hotte,
par action sur la touche (voir fig. 4).

En exerçant une pression brève sur la touche ©
vous allumez l'éclairage à la puissance maximale.

Si vous maintenez la touche enforcée, vous pouvez faire varier l'intensité à volonté selon vos besoins.

Ventilation

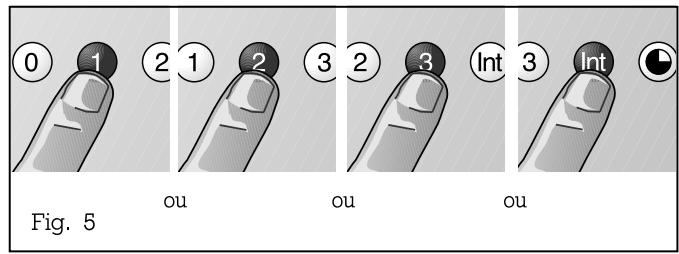

Vous disposez de trois vitesses d'aspiration plus une super-vitesse (voir fig. 5).

Pour sélectionner la vitesse d'aspiration la mêux adaptée à la cuisson, appuyez sur l'une des touches de sélection 1, 2, 3 ou Int.

Pour faire revenir et faire cuire dans une poèle ouverte, il faut désir la touche de super-vitesse Int (voir fig. 6).

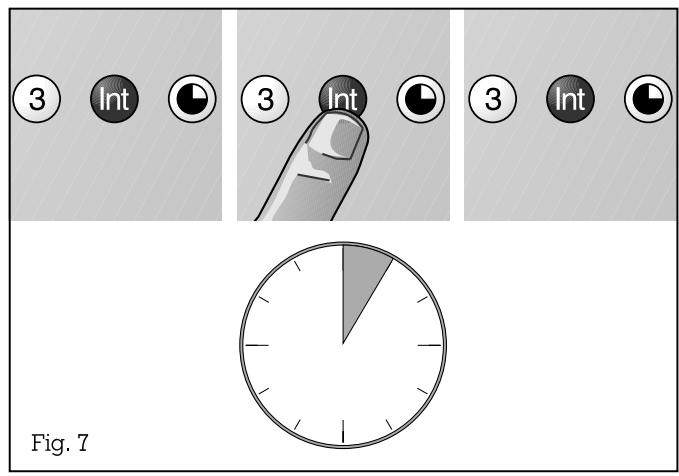

Lorsque vous avez allumé la hotte en choisissant la super-vitesse, elle s'arrête automatiquement au bout de 5 minutes.

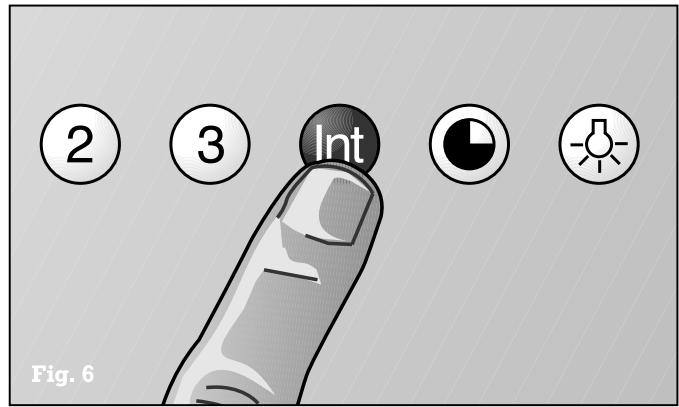

Si vous appuyez sur la touche Int alors que la hotte fonctionne avec la vitesse 1, 2 ou 3, l'électronique revient automatiquement à la vitesse d'origine au bout de 5 minutes (voir fig. 7).

Si vous voulez arrêté l'allure intensive avant expiration des 5 minutes, appuyez sur la touche 0 (« arrêt moteur ») ou Sélectionnéz une autre allure (voir fig. 8).

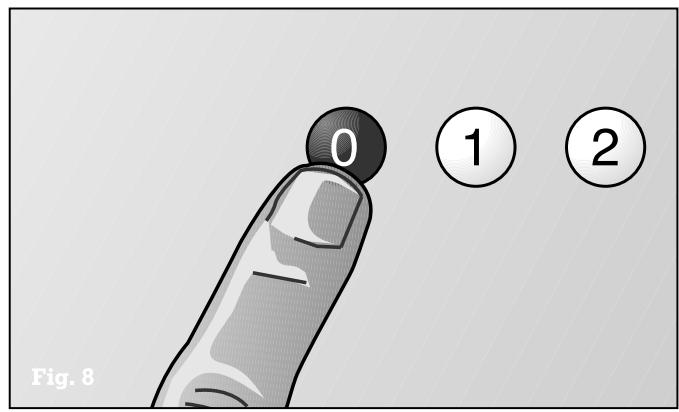

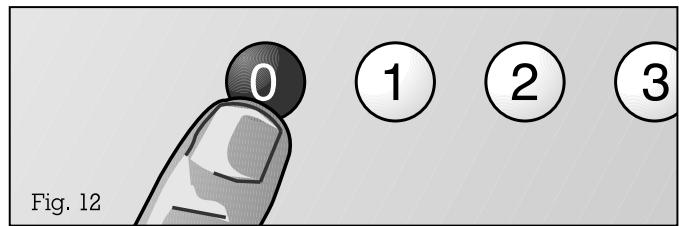

Bien entendu, il est à tout moment possible d'arrêter l'aspiration au moyen de la touche 0 (« arrêt moteur »).

Fonctions speciales :

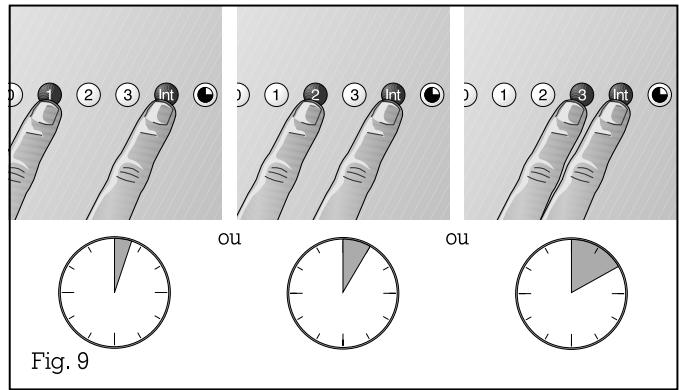

Durée de fonctionnement en super-vitesse :

En appuyant simultanément sur la touche Int et les touches 1, 2 ou 3, vous pouvez affecter une durée de 3, 5 ou 10 minutes à la super-vitesse et sauvégarder cette durée (voir fig. 9); à la livraison, la durée programmée est de cinq minutes, ce qui correspond à la combinaison de touches Int/2.

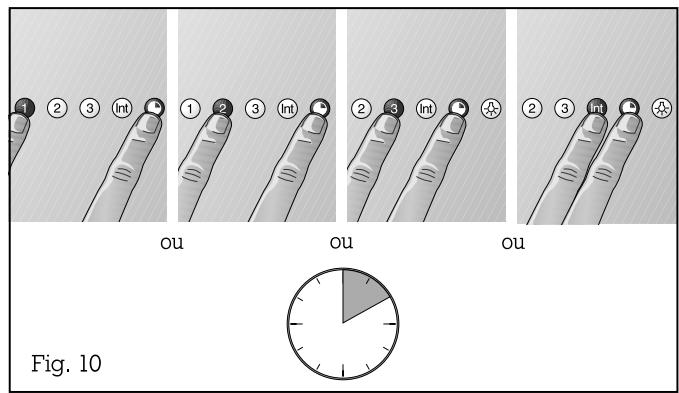

Arret différé:

l'arrêt différé est possible dans n'importe qu'elle allure. Appuyez d'abord sur la touche souhaitatione (1, 2, 3 ou Int), puis actionné la touche (voir fig. 10).

La durée de fonctionnement avant l'arrêt différé est de dix minutes pour toutes les allures. Une fois ces 10 minutes expirées, la hotte s'arrête automatiquement, mais l'éclairage reste allumé.

Ventilation intermittent :

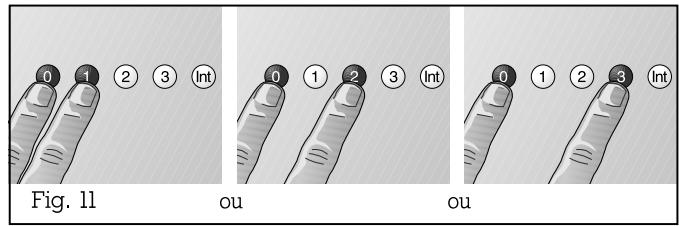

Il s'agit d'une fonction spécifique à cette hotte. Elle permet de programmermer l'allumage automatique de l'aspiration pendant 5 minutes toutes les heures. Pour sélectionner cette fonction, appuyez en même temps sur les touches 0 et, suivant la puissance d'aspiration souhaitatione, sur l'une des touches 1, 2 ou 3 (voir fig. 11).

Ce mode de fonctionnement est signalé par l'allumage alternant du bouton ⑥ et duvoyant de la vitesse selectionnée.

Pour arrêter la ventilation intermittente, appuyez sur la touche 0 (voir fig. 12).

4. Nettoyage et entretien

Nettoyage des filtres àGRAISSSE

Après 30 heures de fonctionnement, l'indicateur des saturation F des filtres àGRAISSÉ clignote (voir fig. 3). Le clignotement de cevoyant vous signale qu'il faut nettoyer les filtres.Bien entendu,le nettoyage des filtres àGRAISSÉ est possible à tout moment,sans que levoyant ne clignote.

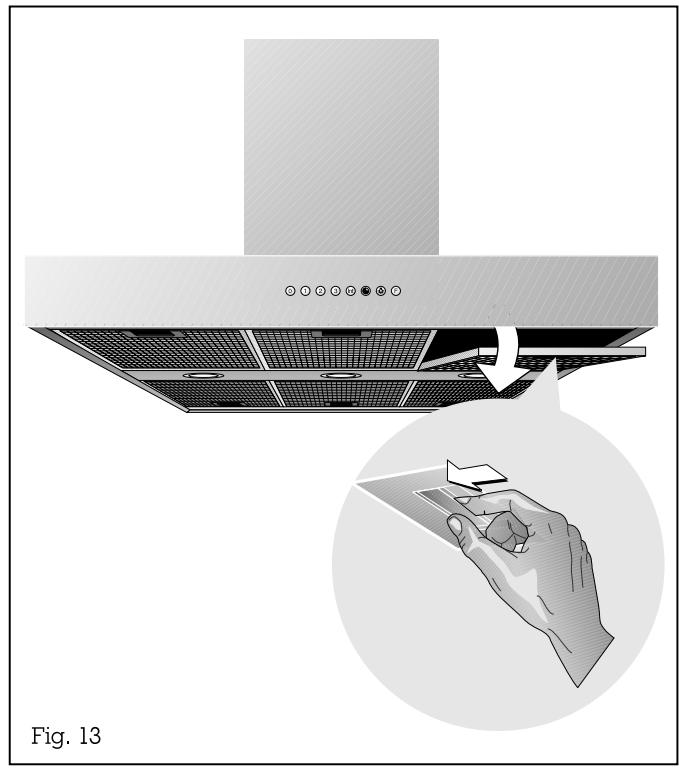

Pour le nettoyage, les filtres àGRAISSÉ en inox sont faciles à démonter (voir fig. 13):

Mettez l'appareil hors tension et isolez-le du secteur (par exemple en désactivant le fusible).

Saisissez la poignée du filtré et déplacez le pouvoir vers l'arrière. Tirez ensuite le filtré vers le bas pour le dégager de son support; récommen-cez l'opération pour les autres filtres.

Vous pouvez nettoyer les filtres àGRAisse en inox au lave-vaiselle,à une température maximale de 65^ .Placez-les verticalement dans le lavevaisselle pour eviter que des résidus alimentaires n'y restent accrochés.

Dans la mesure du possible, essuyez l'intérieur du boîtier à l'eau de vaisselle chaude au moment du changement de filtré.

Attention :

lors du nettoyage, faites attention aux pièces qui dessortent à l'intérieur de la hotte.

Après nettoyage, replaces les filtres àGRAISSÉ dans la hotte. Pour ce faire,procédez dans l'ordre inverse de la dépose.

Attention :

Après montage, les poignées des deux filtres à graisses doivent être visibles.

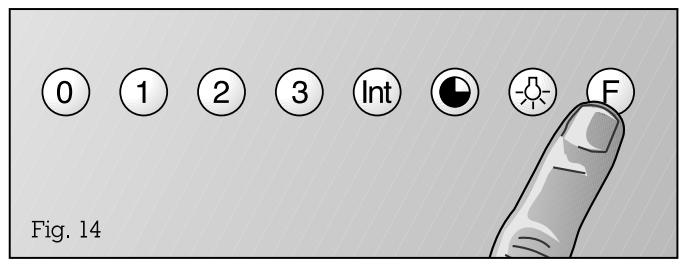

Appuyez sur la touche F pour remettre l'horametre à zéro. Levoyant de contrôle arrêté de clignoter.

Mode recyclage

Le filtré à charbon actif retient les odeurs en mode recyclage. En utilisation normale (1 à 2 heures par jour), il faut changer le filtré à charbon actif environ 1 fois par an.

Si le filtré à charbon actif n'est pas monté, les matières olfactives contenues dans les vapeurs de cuisine ne pourront pas être arrêtées.

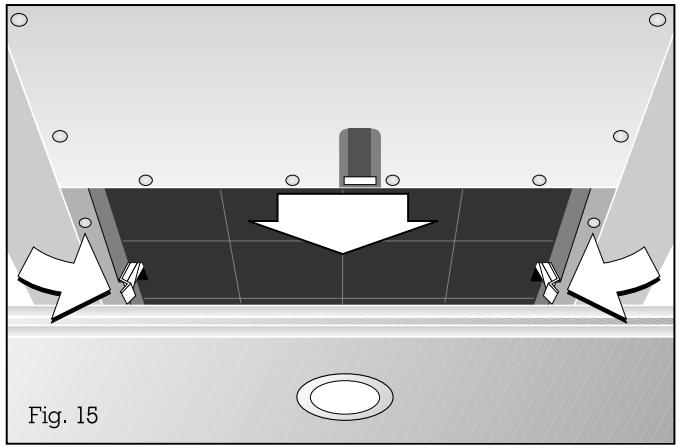

Changement du filtré à charbon actif

Déposez les filtres àGRAISSÉ en inox. Appuyez sur les pattes latérales du filtré à charbon actif et laisserze le filtré descendre.Enforcez les pattes sur le côté et sortez le filtré à charbon actif vers l'avant.

Pour monter le filtrre à charbon actif, introduizez-le en l'inclinant. Poussez ensuite le filtrre vers le haut jusqu'au verrouillage des pattes laterales. Reposez les filtres àGRAISSE en inox.

Vous trouvrez des filtres à charbon actif (KF 001-010) chez votre distributeur. N'utilise que des filtres d'origine.

Les filtres à charbon actif ne contiennent pas de matières polluantes. Vous pouvez les jeter à la poubelle.

Nettoyage de la hotte

Nettoyez les parties externes de la hotte avec un produit à vaisselle non agressif et un chiffon doux.

N'employez pas de produits de nettoyage agressifs, acides ou à récurer. N'utilisez pas non plus d'éponges à gratter ni de brosses.

Vous pouvez nettoyer les versions en inox (AI 540/AI 542) avec des produits de nettoyage et d'entretien vendus dans le commerce pour ce matériel.

Nettoyage des plaques vitrées

Appliquez un produit lave-vitre du commerce avec un chiffon doux et humide. Pour les nettoyer plus facilement, vous pouvez démonter les plaques vitrées en procédant de la manière suivante : sortez les filtres àGRAisse.Dans la hotte, vous trouverez, sur le dessus, trois ouvertures à travers lesquelles vous pouvez soulever une par une les plaques vitrées au moyen d'un objet à bords non vifs (manche de cuillère en bois par exemple) pour les dégager plus facilement.

Si elles sont très sales, vous pouvez nettoyer les plaques au lave-vaisse à une température maximale de 55^ .

Remarque : en reposant les plaques, faites attention à ne pas rayer le conduit de cheminée. Placez les plaques côté imprimé tourné vers le bas, en commencerant par le bord reposant sur le conduit.

Nettoyage du bandeau en aluminium

Nettoyez le bandeau de commande seulement avec une éponge et un peu de produit à vaisselle non agressif. Essuyez ensuite avec un chiffon doux et sec. N'utilise pas de produits agressifs ou corrosifs, ni de brosses et poudres à récurer. N'utilise pas de nettoyants alcalins (bombe de nettoyage pour fours par exemple), car ils attaquent les surfaces en-aluminium. N'utilise pas non plus d'éponges à gratter.

Fig. 16

Fig. 17

Avant toute réparation, il faut séparer l'appareil du secteur électrique.

En cas d'anomalies de fonctionnement, commencer par vérifier les fusibles du logement.

Si l'alimentation électrique est en ordre alors que l'appareil ne fonctionne pas, prévenez votre distributeur ou le service après-vente Gaggenau le plus proche. Indiquez le type de l'appareil (voir la plaquette d'identification).

Les réparations doivent être confiées uniquement à des spécialistes qualifiés afin de garantir la suture de l'appareil. La garantie expire en cas d'interventions non-conformes.

Remplacement d'une lampe

Attention : avant de remplacer la lampe, mettez la hotte hors tension (en désactivant le fusible) !

Attention : juste après avoir été éteintes, les lampes peuvent être très chaudes. Risque de brûlle.

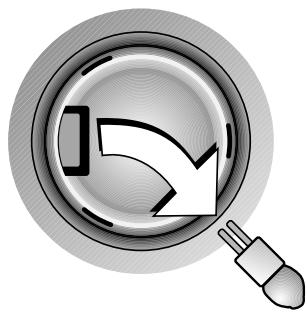

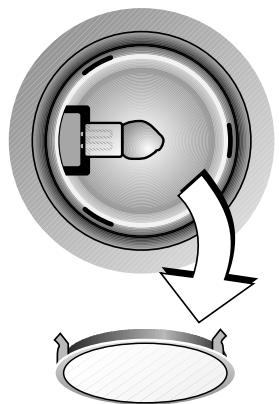

• Démontez la bague du cache de lampe.
  Remarque: faites attention à ne pas laisser tomber le verre (fig. 16).
  -Sortez la lampe (fig.17).

Remplacez les lampes grillées uniquement par des lampes de même type (12 V / 20 W / culot G4) !

Mise en place de la lampe

• Enoncez la lampe dans la douille.
  Remarque: ne prenez pas les lampes halogènes avec les mains! Utilisez un chiffon et ne prenez la lampe que par le bord.
• Verrouillez le cache de lampe.
• Rebranchez l'appareil au secteur !

6. Instructions de pose

6.1 Caracteristiques techniques

Dimensions : 998 x 700 mm maxi 53 kg

Dimensions : 1198 x 700 mm maxi 60 kg

Dimensions : 1498 x 700 mm maxi 65 kg

Branchementélectrique

Tenez compte des indications de la plaquette d'identification!

Le cordon d'alimentation doit être au moins du type H 05 VV-F G 0,75.

L'appareil doit être branché uniquement par un électricien agréé. L'installateur est responsable du bon fonctionnement de l'appareil sur le lieu d'installation.

Il doit expliquer à l'utilisateur le mode de fonctionnement de l'appareil à l'aide de la notice d'utilisation.

Possibilities de branchement

Brancher la fiche du cordon d'alimentation dans la prise de courant située au plafond. Si cela n'est pas possible, il faut qu'il soit possible de séparer l'appareil du secteur sur tous les pôles, au moyen du fusible situé en amont dans l'installation électrique du logement ou il faut disposer d'un sectionneur accessible, dont les contacts sont espacés d'au moins 3 mm.

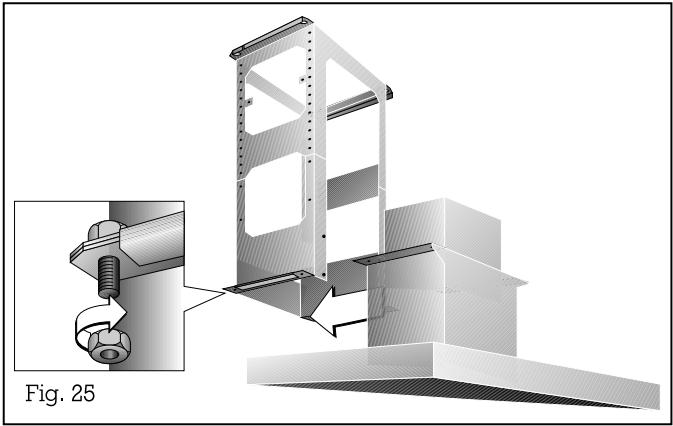

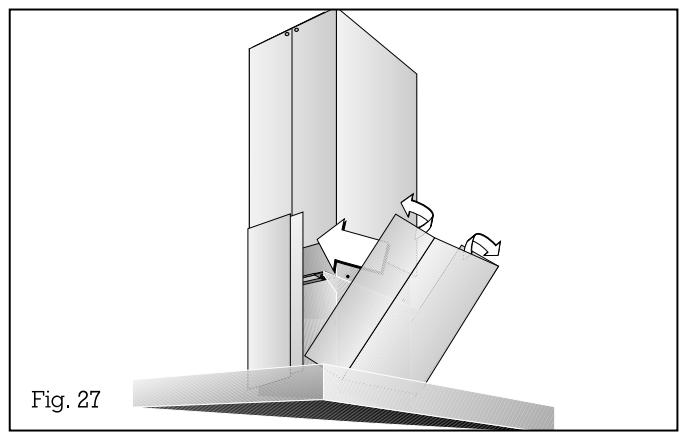

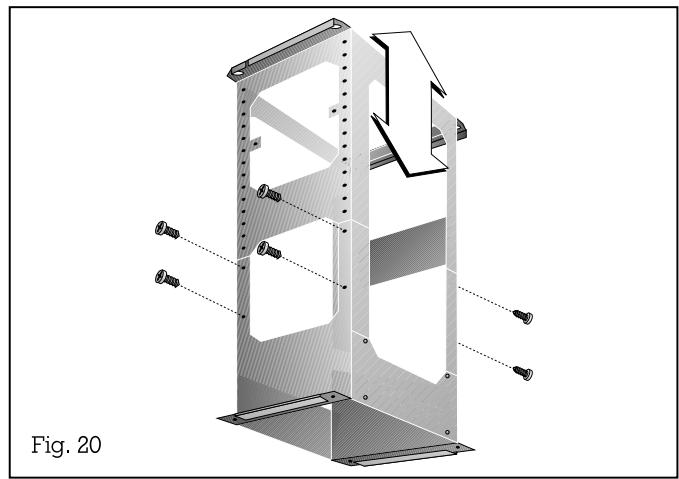

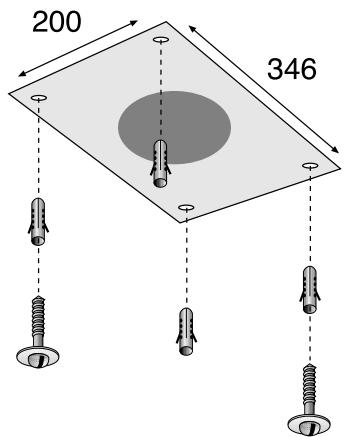

6.2 Pose

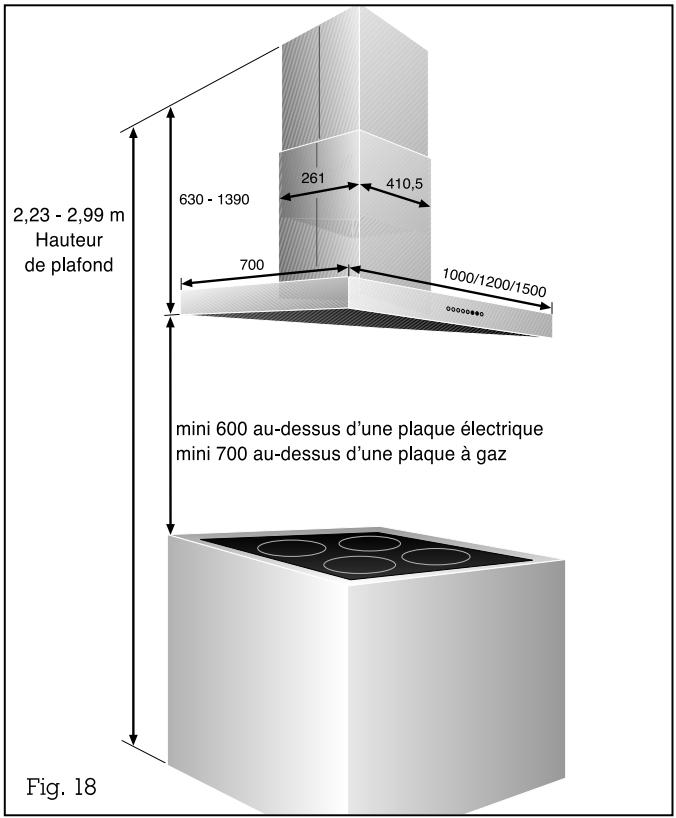

La hotte doit être installée en conformité avec les prescriptions du distributeur d'électricité et les réglementations sur la construction en vigueur dans chaque pays.

La distance minimale entre le plan de cuisson et le bord inférieur de la hotte est de 600~mm pour les-appareils electriques. La distance minimale entre le dessus de la grille porte-casseroles et le bord inférieur de la hotte est de 700~mm pour les-appareils a gaz.

La hotte est conçue pour fonctionner en mode évacuation ou en mode recyclage. L'évacuation peut se faire dans une cheminée séparée ou à travers la cloison extérieure, directement à l'air libre.

Il est interdit de rejoeter l'air dans un conduit de fumée en service ou dans une cheminée reliée à la chaudière. Si vous voulez évacuer l'air usé par une cheminée qui n'est pas en service, il faut au préalable consulter le ramoneur compétent.

Si un autre foyer à oxygène fonctionne dans la pièce où se trouve la hotte murale, il faut, pour des raisons de sécurité, consulter un ramoneurès le stade de l'étude. Il faut en particulier assurer un apport suffisant en air frais. Les normes locales de construction et de sécurité doivent être respectées.

Si un autre foyer (poèle à bois, charbon ou mazout, cheminée à foyer ouvert) fonctionne dans la pièce où se trouve la hotte murale, il faut assurer un apport suffisant en air frais.

Pour un fonctionnement sans risque, il ne faut pas dépasser une dépression de 4 Pa (0,04 mbar) dans la pierce où se trouve le foyer. Il est possible d'y parvenir en laissant l'air de combustion entre par des ouvertures non obturables (dans des portes ou fenêtres, bouches d'aération ou autre moyen technique).

Le conduit d'évacuation peut être constitué de tuyaux souples en aluminium et de tuyaux en tôle protégés contre la corrosion, ainsi que de tuyaux d'évacuation dont le matériel est conforme à la classe de feu B1 selon DIN 4102. Les tuyaux d'évacuation doivent avoir un diamètre nominal de 150mm .

Il faut particulièrement veiller au respect des points suivants :

• les conduits d'évacuation et tuyaux doivent être aussi courts que possible,
• les tuyaux doivent être posés en veillant à ce qu'ils ne forment pas un angle aigu, mais un coude et à ce qu'ils soient inclinés vers le haut à l'endroit où ils pénétre dans le conduit de fumées,
• éviter les réductions de section vers le haut (diminution du début volumique).

En série, la hotte est dotée d'un orifice de sortie dirigé vers le haut.

Pour évacuer l'air usé à travers la cloison extérieure, nous recommendons l'utilisation de notre caisson mural téléscopique TM 150-045 (Ø 150).

Remarque:

Pour empêcher l'eau, par exemple la condensation ou l'eau de pluie provenant d'une souche de cheminée non couverte, de pénétrer dans la hotte, il faut prévoir un séparateur d'eau de condensation RV 060-150 à proximite de la hotte. Ce dispositif doit demeurer accessible même après pose de la hotte.

Suivant la hauteur de plafond, vous disposez des gaines suivantes :

Accessoires de pose pour mode évacuation conduit d'évacuation en finition inox :

AD 010-016 pour hauteur de plafond 2,23-2,41 m

AD 010-026 pour hauteur de plafond 2,41 - 2,73 m

AD 010-036 pour hauteur de plafond 2,73 - 2,99 m conduit d'évacuation en finition aluminium :

AD 011-016 pour hauteur de plafond 2,23-2,41 m

AD 011-026 pour hauteur de plafond 2,41 - 2,73 m

AD 011-036 pour hauteur de plafond 2,73-2,99 m

Accessoires de pose pour mode recyclage conduit de recyclage en finition inox :

AD 010-126 pour hauteur de plafond 2,41 - 2,73 m
AD 010-136 pour hauteur de plafond 2,73 - 2,99 m
conduit d'évacuation en finition aluminium :

AD 011-126 pour hauteur de plafond 2,41 - 2,73 m
AD 011-136 pour hauteur de plafond 2,73 - 2,99 m
Les cotes indiquées sont basées sur une distance de 1,60 m entre le sol et le bord inférieur de la hotte.

Des gains spéciales sont disponibles en option et contre supplément de prix.

Il faut prévoir de placer la prise de courant au plafond, à l'intérieur de la cheminée.

Fonctionnement avec les tables de cuisson et cuisinières à gaz

Important : ne faites pas fonctionner tous les yeux en même temps pendant une période prolongée (15 minutes maximum) à la puissance de chauffe maximale ; vous risquez sinon de vous brûler en touchant aux surfaces extérieures ou d'endommager la hotte.

Si la hotte fonctionne au-dessus d'une table de cuisson à gaz, il faut régler la hotte à la puissance maximale des que trois最喜欢 ou plus sont allumés en même temps.

La consigne suivante ne concerne que la hotte AI 542/543 (dépourvue d'extracteur intégré) :

La hotte aspirante n'est utilisable qu'en mode évacuation. L'air est rejeté par un ventilateur externe et une cheminée de ventilation ou bien directement à l'extérieur, à travers le mur.

L'aspiration se fait par un ventilateur externe. Nous conseillons d'utiliser les ventilateurs GB 032-107 ou GB 052/053-140 de la gamme Gaggenau, car l'électronique de la hotte est adaptée de manière optimale à ces ventilateurs.

Pour le branchement électrique à faire entre le ventilateur et la hotte, observez les instructions de la notice de pose fournie avec le ventilateur externe.

Lorsqu'un cable allant au ventilateur est endomagé, il faut qu'il soit changé par le fabricant ou son service après-vente, ou encore par une personne disposant de qualifications équivalentes, afin de prévenir tout risque.

Fig. 19

Attention :

La hotte aspirante est conçue pour être montée au plafond de la cuisine ou sur un plafond suspendu solide. Avec ses accessoires, la hotte pèse jusqu'à 45 kg.

Avant de tracer les trous de fixation, assurez-vous qu'aucun cable électrique ni conduite d'eau ou autre ne passée dans le plafond au niveau des points de perçage.

Avant le montage, vérifiez si les chevilles et les vis fournies convennent à votre plafond. Si nécessaire, utilisez des chevilles spéciales.

Montage de la hotte :

1. A l'aide du gabarit de perçage, marquez les points de vissage sur le plafond.
2. Percez les 4 trouss de 8mm pour les chevilles. Enforcez les chevilles de façon qu'elles affleurent au plafond (fig. 19).
3. Vissez les deux vis en laissant une fente de 10 mm. Vissez les deux vis aux endroits où, dans la suite des opérations de montage, se trouveront les trous de serrure sur le bâti porteur (à l'arrière gauche et à l'avant droit, vu à partir du panneau de commande de la hotte).
4. Reglez la hauteur souhaitée pour le bati porteur et serrez les 8 vis (ou les 12 vis s'il s'agit de la cheminée longue). La longueur du bati porteur est régliable par pas de 20~mm (fig. 20).

Important :

Respectez la distance minimale entre la hotte et la table de cuisson électrique (600 mm) ou la table de cuisson à gaz (700 mm).

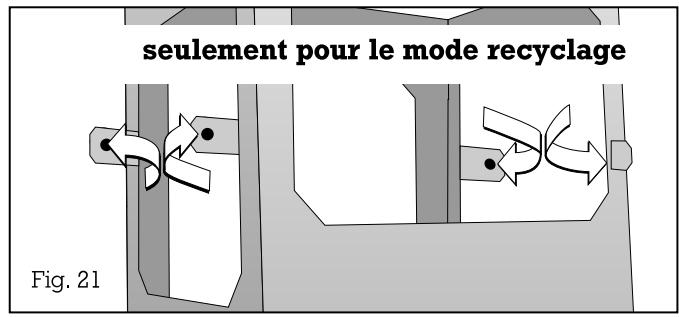

Seulément pour le mode recyclage : repliez à 90^ vers l'extérieur les quatre pattes de fixation de la dérivation de recyclage, en haut du bâti porteur (fig. 21).

1. Fixez le bâti porteur avec les deux trous de serrure aux vis se trouvant dans le plafond. Fixez le bâti porteur au plafond avec les 4 vis.

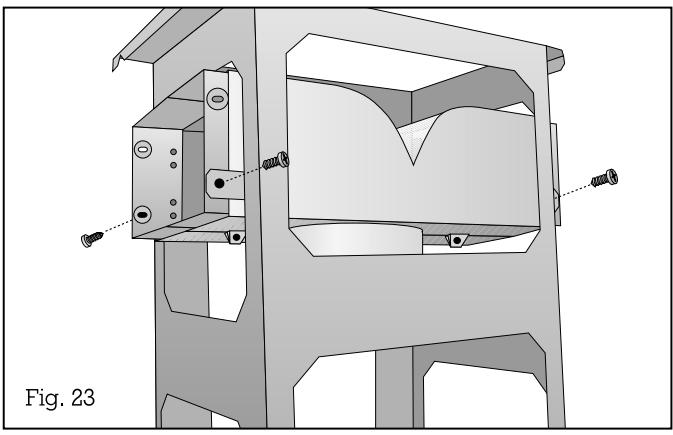

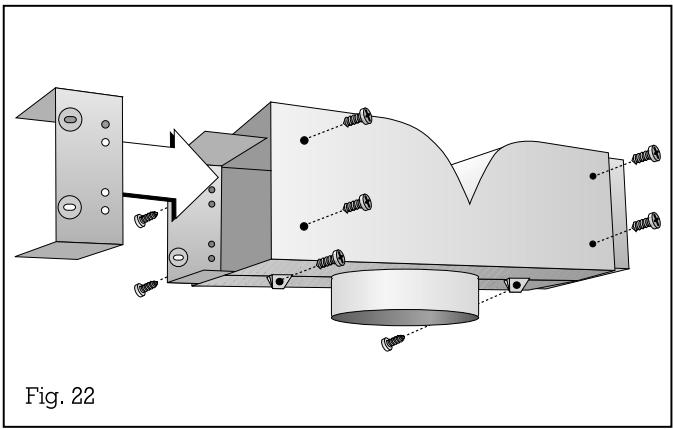

Seulement pour le mode recyclage : assembler la dérivation de recyclage et la fixer au bâti porteur (fig. 22 et 23). Couper le flexible de sortie à la longueur appropriée et le fixer à la hotte.

1. Enlevez le couvercle métallique situé à l'arrêtedu bati porteur (fig. 24).

1. Glissez la hotte dans les pattes laterales sur le bati porteur (attention : ne pas coincer le cordon d'alimentation) et bloquez immédiatement la hotte avec 4 vis (fig. 25).
2. Revissez la plaque métallique à l'arrière du bâti porteur. La plaque métallique est importante pour la stabilité.
3. Fixez le tuyau de sortie à la hotte et au raccord de sortie située au plafond ou à la dérivation de recyclage en cas de fonctionnement avec ce mode.
4. RÉalisiez le branchement électrique.
5. Le cas échéant, enlevez le film qui protège les caches de cheminée.
6. Attention : lors du montage des caches de cheminée, faites attention à ne pas rayer la surface qui est fragile.

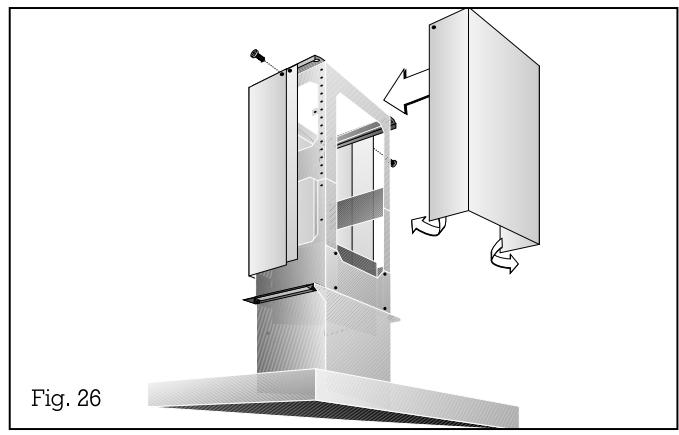

7. Fixez avec 2 vis en haut du bâti porteur la partie supérieure de la cheminée, sans bande magnétique (fig. 26).
8. Cintrez légèrement la deuxième moitié de la cheminée (avec bande magnétique), la faire glisser sur la première partie, ajuster (ne pas laisser de fente) et visser avec 2 vis en haut du bâti porteur (fig. 26).
9. Montez la partie inférieure de la cheminée sans bande magnétique sur la hotte. Cintrez légèrement la deuxième moitié inférieure de la cheminée (avec la bande magnétique), la glisser sur la première partie et l'ajuster (ne pas laisser de fente) (fig. 27).
10. Seulément pour le mode recyclage : montez un filtré à charbon actif (voir page 10). Le filtré à charbon actif ne fait pas partie de la fouriture.
11. Vérifiez que l'appareil fonctionne bien.

Remarque : pour le démontage, séparer les moitiés de cheminée seulement à la main. Ne pas utiliser d'outil qui risque d'endommager les cheminées.
