Type d'appareil	Tablette graphique avec écran
Taille de l'écran	Environ 24 pouces
Zone active	Non précisé
Résolution de l'écran	Non précisé
Nombre de touches express	16 (8 de chaque côté)
Stylet inclus	Oui
Technologie du stylet	Sans pile, sensible à la pression
Niveaux de pression	Non précisé
Compatibilité OS	Windows, macOS (général)
Connexion	USB / HDMI (probable)
Utilisation principale	Dessin, retouche graphique
Dimensions	Non précisées
Poids	Non précisé
Couleur	Non précisée
Accessoires inclus	Stylet, câbles, manuel
Garantie	Non précisée

FOIRE AUX QUESTIONS - MICRO ERGO BIEN ETREKAMVAS PRO 24 AO

Comment régler la hauteur de l'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 ?

Pour régler la hauteur, localisez le levier de réglage situé sous le plateau. Tirez le levier vers le haut tout en ajustant la hauteur à votre convenance.

Quels matériaux sont utilisés pour la fabrication de l'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 ?

L'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 est fabriqué à partir de matériaux durables tels que l'aluminium pour le cadre et un plateau en mélaminé de qualité.

Comment nettoyer le plateau de l'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 ?

Utilisez un chiffon doux et humide avec un peu de liquide vaisselle pour nettoyer le plateau. Évitez les produits abrasifs qui pourraient rayer la surface.

L'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 est-il livré avec des instructions de montage ?

Oui, l'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 est livré avec un manuel d'instructions détaillé pour faciliter le montage.

Quel est le poids maximum supporté par l'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 ?

L'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 peut supporter jusqu'à 100 kg de poids.

Comment puis-je ajuster l'inclinaison du plateau de l'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 ?

Pour ajuster l'inclinaison, utilisez le bouton de verrouillage situé sur le côté du plateau. Déverrouillez-le, inclinez le plateau à l'angle désiré, puis verrouillez à nouveau.

L'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 est-il garanti ?

Oui, l'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 est couvert par une garantie de 2 ans contre les défauts de fabrication.

Où puis-je trouver des pièces de rechange pour l'AO MICRO ERGO BIEN ETREKAMVAS PRO 24 ?

Les pièces de rechange peuvent être commandées via notre site officiel ou en contactant notre service client.

MODE D'EMPLOI MICRO ERGO BIEN ETREKAMVAS PRO 24 AO

48 Manuel d'utilisateur

68 ハーガーマル

(88) Manuale d'uso

108 Manual de Nombre

Sommaire

1 / Précautions 47
2 / Présentation du produit 48
2.1 Notre apparéil 48
2.2 Produit et accessoires 49
2.3 Configuration de l'Écran 50
2.4 Installation des pilotes 51
3/Utilisation du stylet 52
3.1 Tenue du stylet 52
3.2 Position du curseur 52
3.3 Clic 53
3.4 Mouvement 53
3.5 Utilisation des boutons lateraux 53
3.6 Remplacement de la point du stylet 54
4 / Reglages des fonctions 55
4.1 Reglage de l'espace de travail 55
4.2 Boutons de fonctions 56
4.3 Reglage du bouton du stylet 56
4.4 Activer la fonction Windows Ink 57
4.5 Reglage de la sensibilité de la pression 58
4.6 Test de la pression du stylet 58
4.7 Export et import des données 60
5/Caracteristiques 61
6 / Dépannages 62
7 / Contacts après vente 65

1/ Précautions

[Veuillez dire ce manuel attentivement avant d'utiliser l'display. Conservez-le pour le consulter plus tard si besoin.]

--Avant de nettoyer la tablette, débranchez le cable USB et utilisez un chiffon doux, ne jamais utiliser de détergents.

--Veuillez ne pas placer la tablette près de sources d'eau telles que baignoir, lavabo, éviers, lave-linge, sous-sol humide, piscine, etc.

--Ne placez pas l'appareil sur des surfaces non planes ou trop haut pour les enfants afin qu'ils puissant l'atteindre facilement sans dangers.

--Ne placez pas la tablette et le stylet pres de sources magnétiques.

--A l'arrière de l'appareil, les rainures et trous sont conçus pour permettre une bonne ventilation et éviter toute surchauffe. Veuillez à ne pas les boucher et les utiliser sur lits, canapés et tapis.

--Utilisez uniquement le bloc d'alimentation fournit avec l'appareil. Si vous avez des questions sur l'alimentation merci de contacter le distributeur de votre apparéil.

--Pour préserver votre apparéil, éteignez-le lorsque vous ne l'utilise pas. Lorsque vous ne l'utilise pas, veuillez débrancher l' apparéil de l'alimentation électrique.

--Assurez-vous qu'aucun corps étranger n'obstrue les rainures et les éclaboussures de liquides sur l'appareil afin d'éviter les risques de court-circuit et d'accendie.

--En cas de panne ne démontez pas l'appareil pour essayer de le réparer vous-même. Contactez le support pour une demande de réparation et maintenance.

--Lorsque les cas suivants seprésentent, veuilles débrancher l'adaptateur secteur et une réparation peut être nécessaire :

A. Le cable ou la prise d'alimentation est endommagé;
B. Un liquide a pénétré à l'intérieur de votre apparéil;
C. L'appareil est tombé et l'écran est cassé;
D. L'appareil fonctionne de manière anormale.

--Lors de remplacement de composants, garantissez-vous que le réparateur utilise des pièces conformes par le fabricant. Le remplacement par des pièces non autorisées peut provoquer un incendie, court-circuit et autres dangers.

2 / Présentation du produit

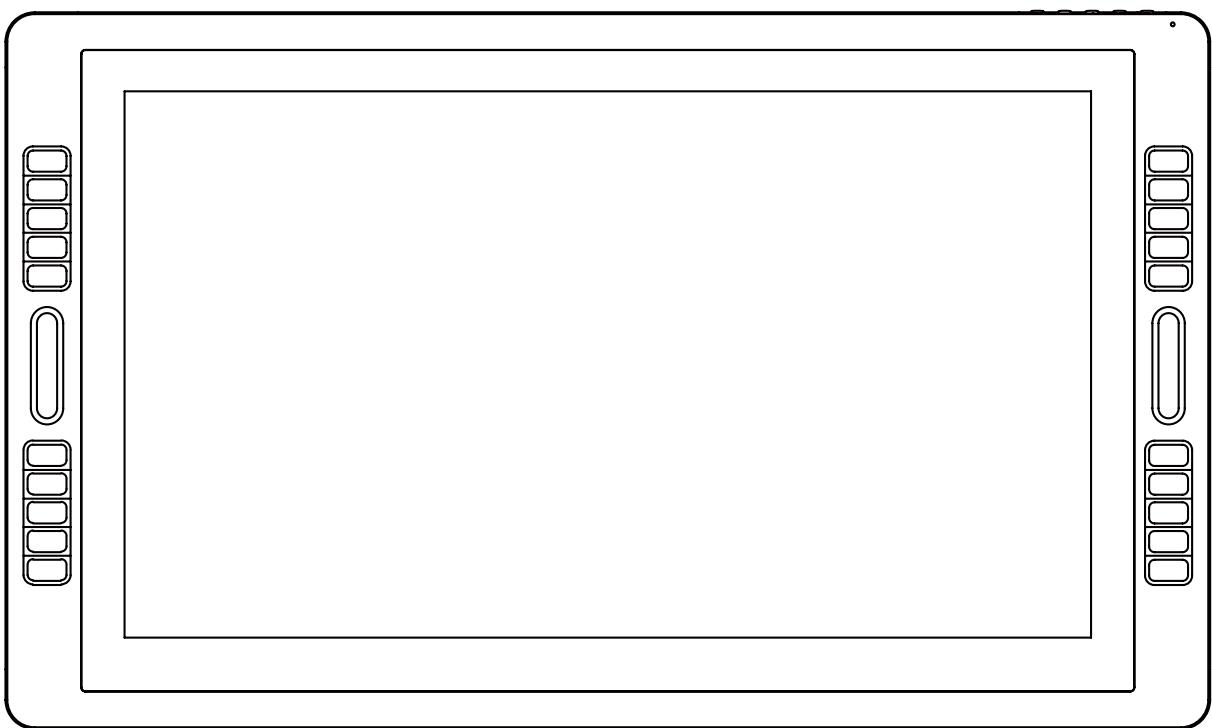

2.1 Notre apparéil

Merci d' avoir choisi la tablette HUION® KAMVAS® Pro 24. Il s'agit d'une nouvelle génération d'écran graphique professionnelle conçue pour les ordinateurs afin d'améliorer votre efficacité lors de travaux de dessins, cela de manière ludique. Vous pourrez écrire et dessiner en utilisant les différents styles et couleurs de la même manière que si vous utilisiez un crayon sur du papier, un réel chic pour cette nouvelle expérience. Afin d'utiliser au mieuxVote KAMVAS veuillez lire le manuel d'utilisation. Celui-ci utilise des impressions écrans sous Windows. Sauf indication contraire ces informations sont

valables also bien pour les systèmes Windows et Macintosh.

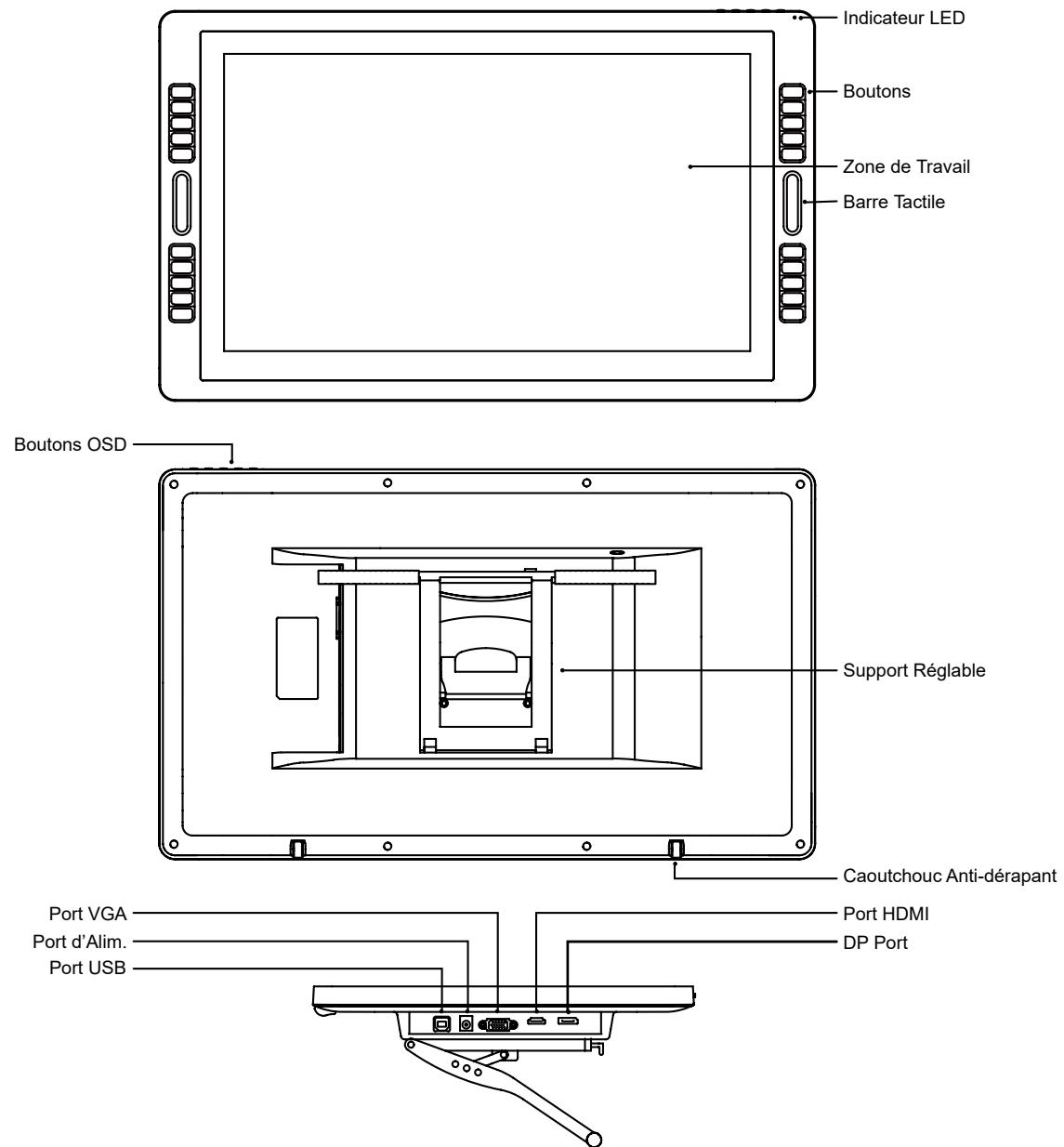

2.2 Produit et accessoires

2.2.1 Accessoires

Stylet

Pointes de rechange

Porte stylet

Chiffon de Nettoyage

Adaptateur Électrique

Câble d'Alimentation

Câble HDMI

Cable USB

Guide

Carte de Garantie

Remplace pointe

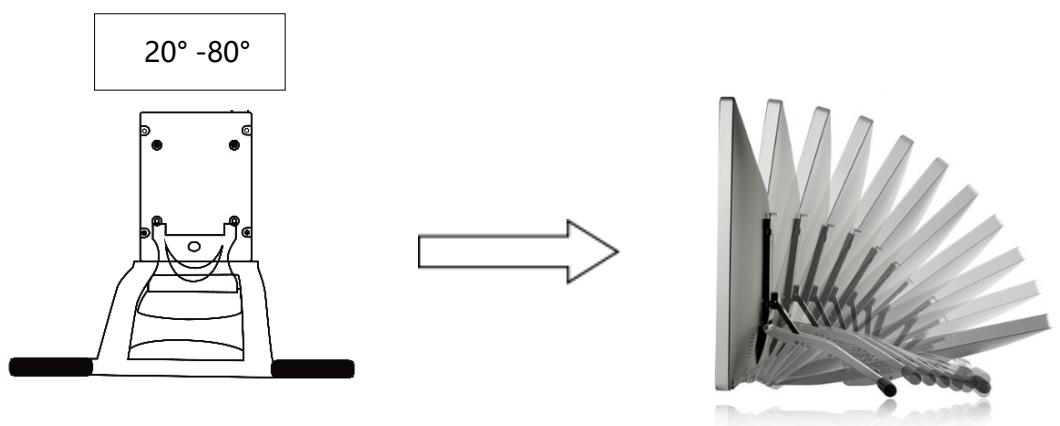

2.2.2 Support régable

Nous avons conscience ce support régliable spécialément pour la KAMVAS. Vous pouvez régler l'angle en fonction de vos habitudes et besoin d'utilisation pour améliorer votre comport quand vous dessinez.

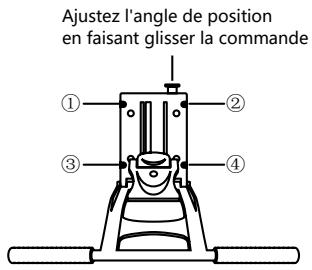

2.3 Configuration de l'Écran

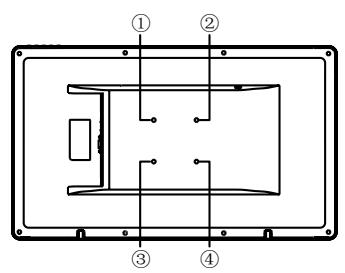

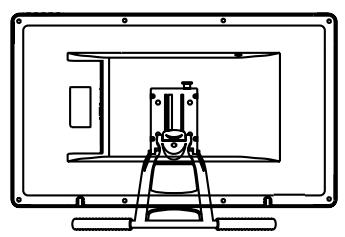

[1] Retirez l'écran et le support de l'emballage, puis fixez le support à l'arrière de l'écran avec le tournevis fourni selon les instructions suivantes.

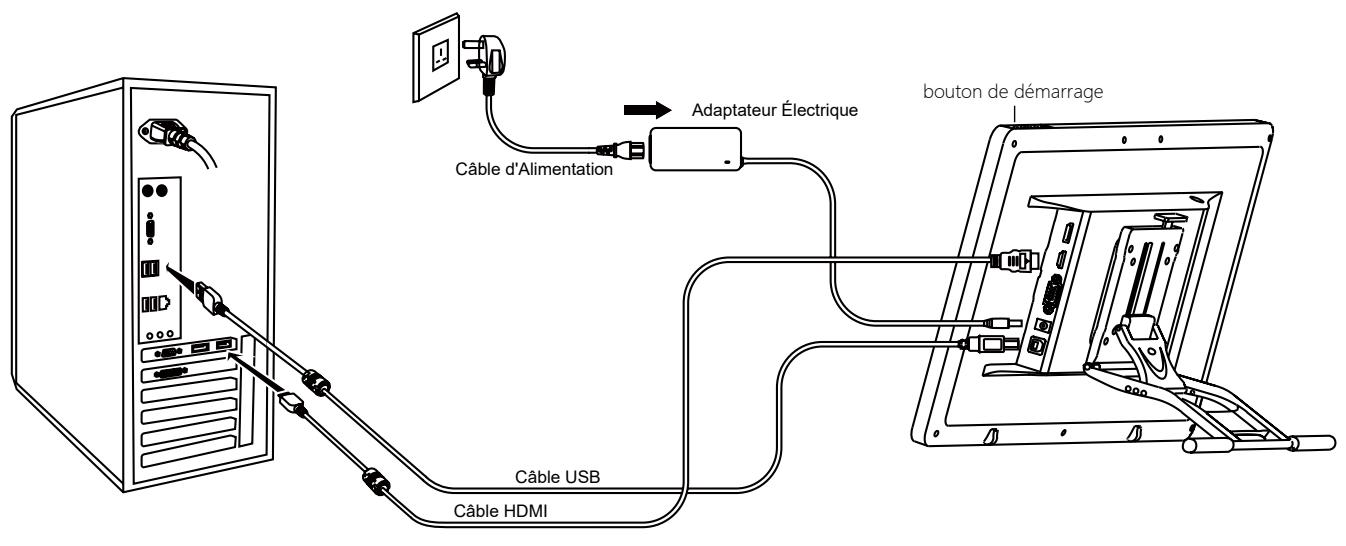

[2] Tel qu'indiqué ci-dessous, connectez l'écran à votre ordinateur avec l'adaptateur fourni, le cable HDMI et le cable USB.
[3] Appuyez sur le bouton de démarrage sur le dessus pour allumer l'écran.

2.4 Installation des pilotes

2.4.1 Systèmes supportés

Windows 7 ou supérieur, macOS 10.12 ou supérieur.

2.4.2 Installation des pilotes

Merci de télécharger les pilotes depuis notre site web : www.huion.com/fr/download

Une fois l'installation terminée, vous retrouvrez l'icone "☑" dans la barre d'etat du système, cela indique que les pilotes ont eté correctement installés. Lorsque vous connectez l'tablette, l'icone change de couleur "☑", ce qui indique que le système a bien reconnu la tablette et que vous pouvez l'utiliser.

! Notes

[1] Avant l'installation il faut désinstaller tout autre pilote de produits similaires, ainsi que l'ancien pilote de ce produit.
[2] Avant l'installation, fermez toutes les applications graphiques et anti-virus pour éviter tout risque d'erreur.

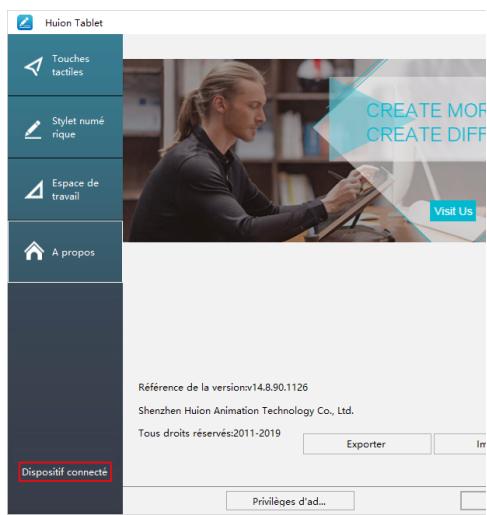

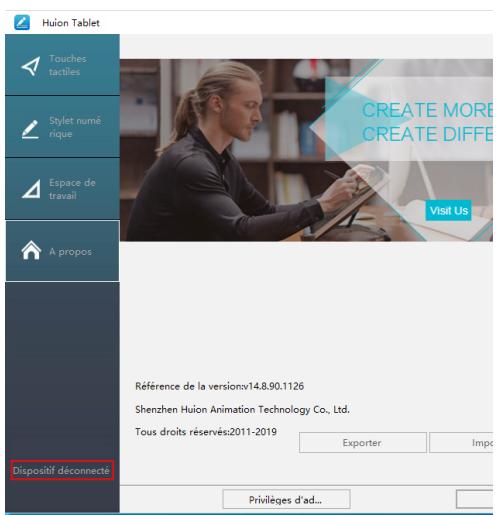

2.4.3 Page des pilotes

Après avoir télécharge avec succès les pilotes, double cliquez pour lancer l'installation. Connectez la apparéil à votre ordinateur en utilisant cable.

Quand la connexion est établie, surveillance une notification en bas à gauche dans la page des pilotes. Il y a 2 états possibles : "Dispositif Déconnecté" ou "Dispositif Connecté" et une LED s'allumera.

3/Utilisation du stylet

3.1 Tenue du stylet

Tenez le stylet comme vous tiendraz un stylo normal. Ajustez la tenue afin de pouvoir facilement acceder avec votre pouce aux boutons lateraux. Faites attention de ne pas etre genc par ces boutons et de les actionner accidentellement lors de l'utilisation.

Anoter:

Lorsque vous n'utilisez pas le stylet, rangez le dans son etui ou sur votre bureau. Ne le laissez pas sur l'écran, cela pourrait perturber l'utilisation. Cela pourrait également empêcher le passage de votre ordinateur en mode veille.

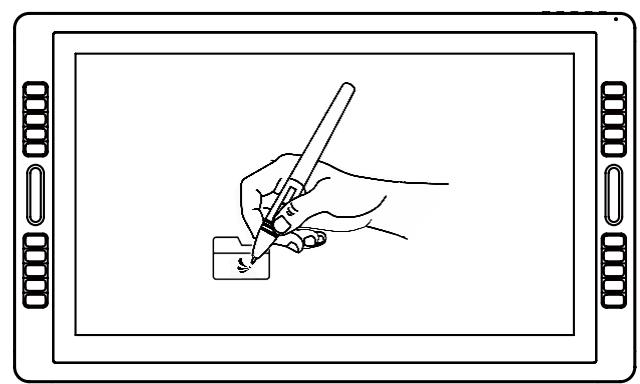

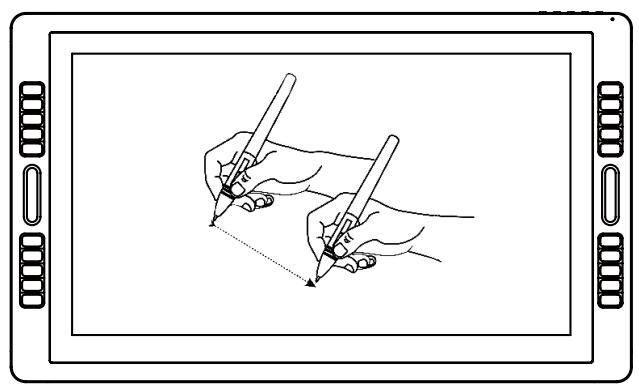

3.2 Position du curseur

Déplacez le stylet légèrement au dessus de l'écran sans le toucher. Le curseur se déplacera en suivant votre mouvement.

Appuyez avec la pointe du stylet sur l'écran pour faire votrechoix. Appuyez avec suffisamment de pression pour enregistrer un clic.

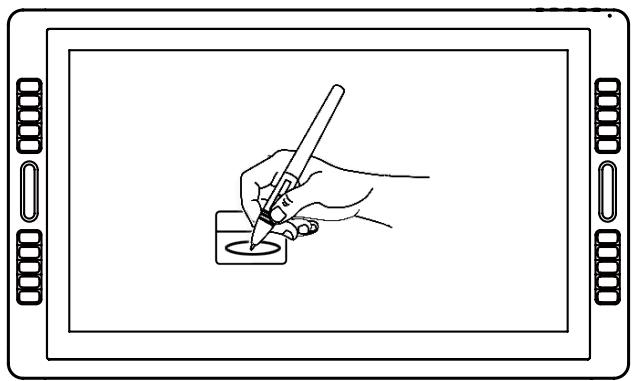

3.3 Clic

Utilisez le stylet en appuyant sur l'écran pour réaliser un clic. Cliquez pour effectuer une sélection à l'écran, double cliquez pour l'ouvrir.

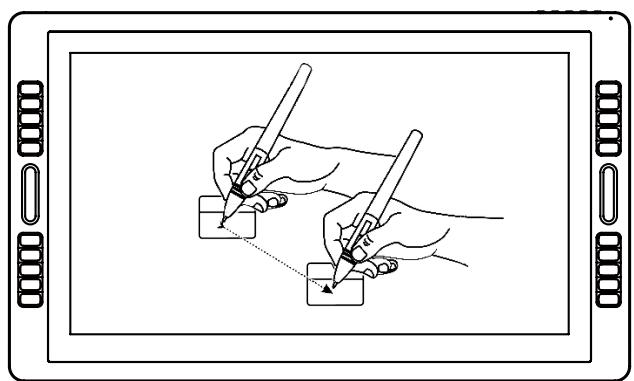

3.4 Mouvement

Selectionner un objet et glissez-le à l'écran en bougeant le stylet.

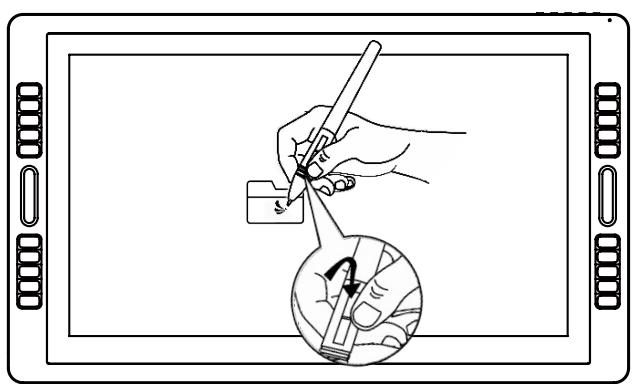

3.5 Utilisation des boutons latéraux

Les boutons latéraux du stylet peuvent être régés avec 2 fonctions personnalisables. Ils sont utilisables lorsque la pointe est à moins de 10mm de l'écran.

Il n'est pas nécessaire de toucher l'écran pour utiliser les boutons.

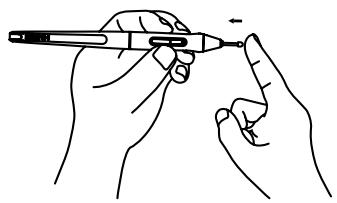

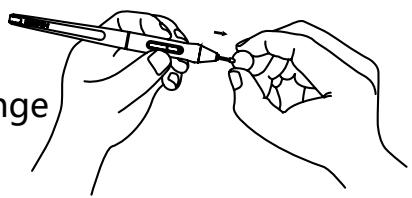

3.6 Remplacement de la point du stylet

Après de nombreuses utilisations la pointe s'usera et il sera nécessaire de la remplacer.

[1] Tournez dans le sens inverse des aiguilles d'une montre le couvercle du porte style pour l'ouvrir et prenez une nouvelle pointe.
[2] Insérez la pointe du stylo dans le trou du bas du support, et inclinez le stylo pour-retirer l'ancienne pointe.
[3] Insérez la nouvelle pointe dans le stylo en la poussant lentement et fermement jusqu'à ce qu'elle s'arrêté.

Pointes de rechange

Remplace pointe

4 / Réglages des fonctions

4.1 Réglage de l'espace de travail

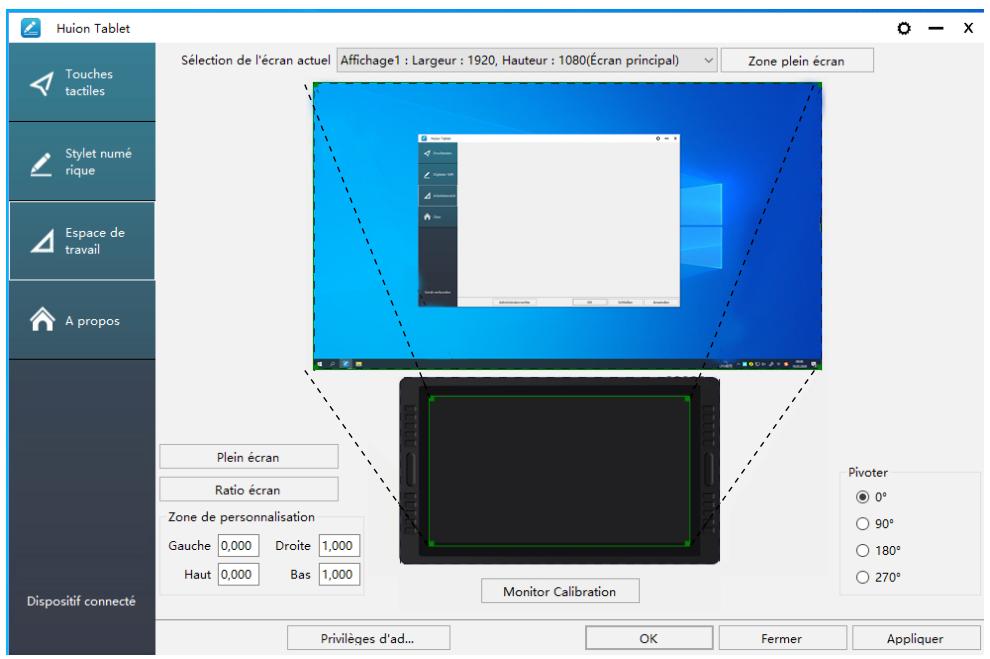

4.1.1 Utilisation de plusieurs écrans

Selectionner l'onglet Zone de travail pour étabir le lien entre le mouvement du stylet et l'affichage du mouvement du curseur à l'écran.

Par défaut toute la zone active d'affichage correspond à tout l'écran. Si vous utilisez plusieurs écrans et que vous étés en mode étendu vous doivent désirir le moniteur associé dans le paramétrage des pilotes.

Si vos écrans sont en mode miroir (tous les écrans affichent la même chose), l'affichage correspond à tout l'espace sur chacun des écrans et le curseurs s'affichera simultanément sur chaque écran.

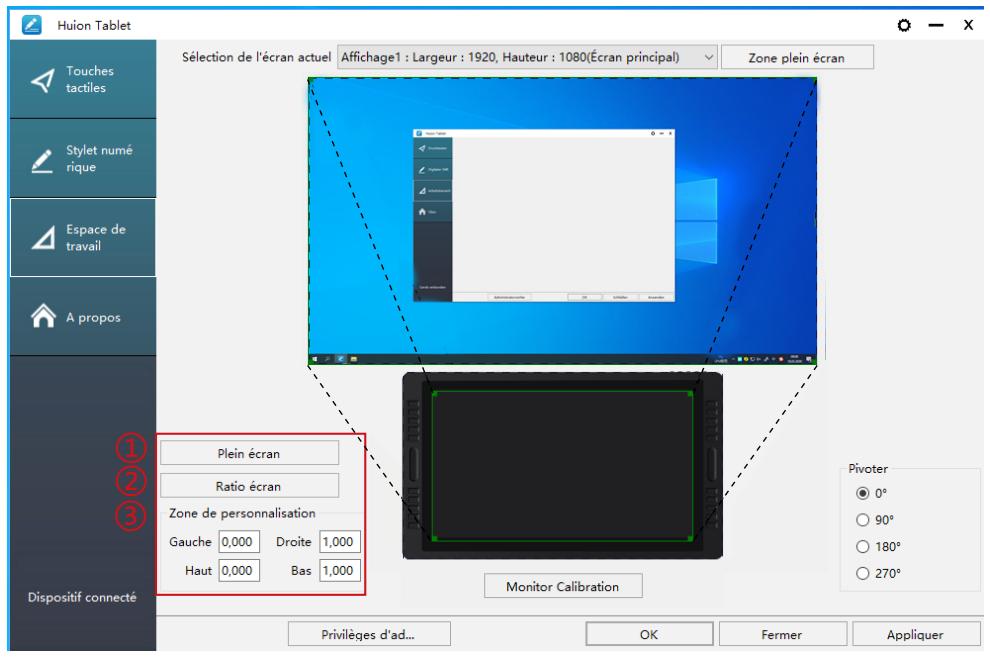

4.1.2 Réglage de l'espace de travail

5.1.2 Définissez la zone qui sera affichée à l'écran.

[1] Toute zone: toute la zone active de l'. Ceci est le paramètre par défaut.
[2] Zone personalisée :

1> Entrer les coordonnées souhaitées,
2> Faites glisser les coins de la zone souhaitation à l'écran.

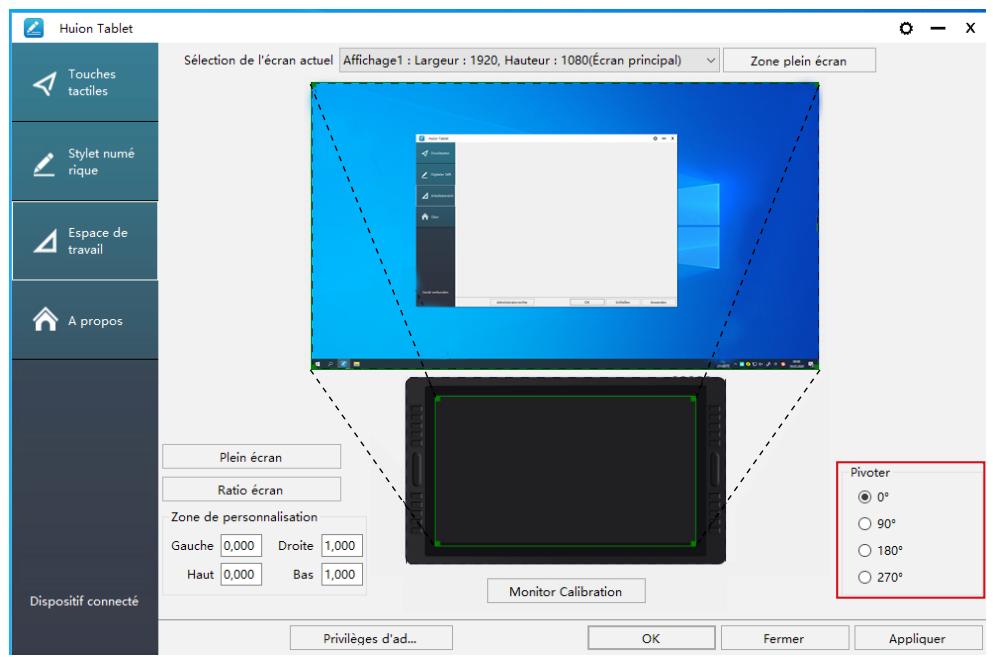

4.1.3 Rotation de la zone de travail

En tournant la tablette il est possible d'adapter la rotation de l'affichage. Vous pouvez faire une rotation de 0^ , 90^ , 180^ ou 270^ rotieren.

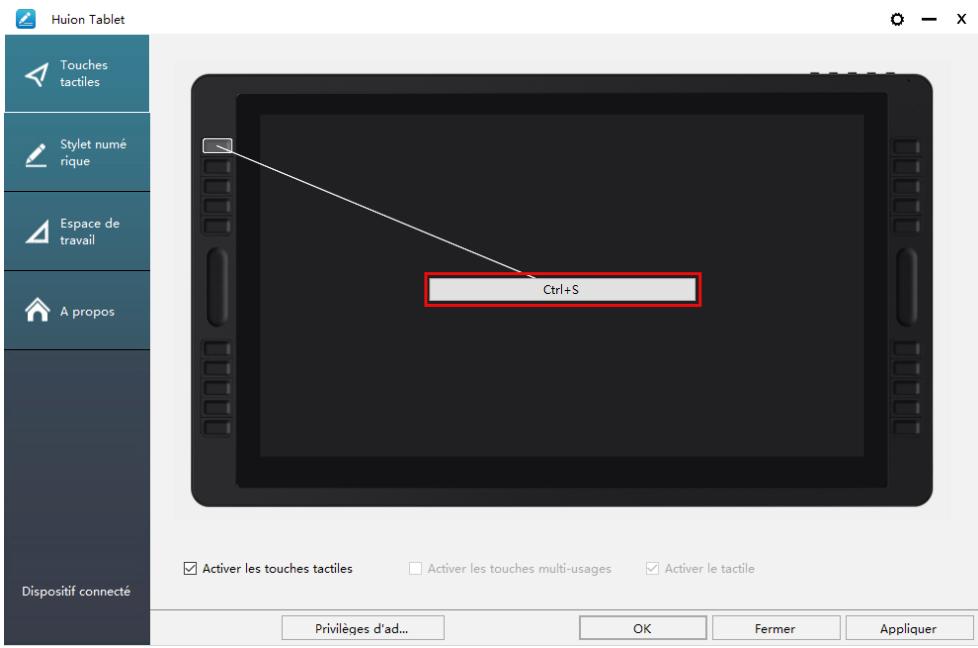

4.2 Boutons de fonctions

Paramètre par défaut : Placez le curseur sur le bouton ou cliquer sur l'icone représentant le bouton afin de visualiser les valeurs par défaut.

Paramètre personnelisé : Sélectionnez la fonction que vous souhaitez attribuer et valider par "Appliquer" ou par "OK".

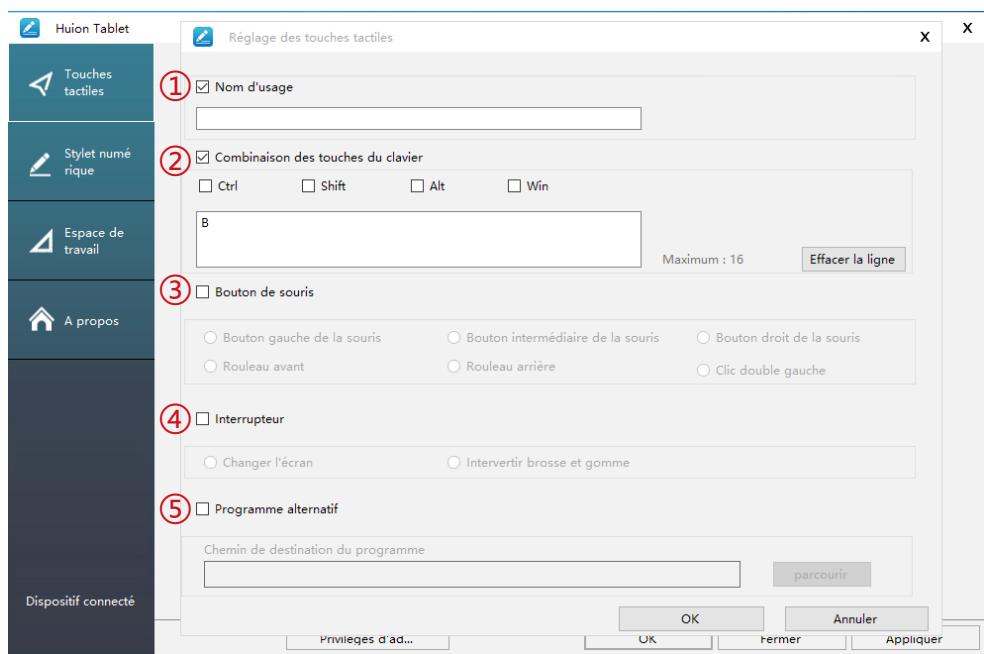

Activer/Désactiver les boutons : Cocher / découvert "Enable Press key".

(1) Personnelisée : A paramétrer selon vos usages personnels.
② Combinaison de touches : Ctrl, Shift, Alt, Win+ n'importe qu'elle touche ou autre Ctrl, Shift, Alt, Win, vous pouvez en sélectionner une ou plusieurs et les organiser. Entrez les paramètres souhaités comme par exemple : Pour désélectionner -Ctrl +D, entrez dans le gestionnaire de taches -Ctrl +Alt+Delete, etc.
(3) Fonction du bouton de souris :-cliquez sur la case et selectionnez la fonction souhaitee.
(4) Fonction de basculement : Cliquez également sur la case et seLECTIONnez la fonction souhaitée.
⑤ Exécute la fonction du programme: cliquez sur parcourir, et Sélectionnez la connexion à étabir avec les programmes utilisés fréquement.

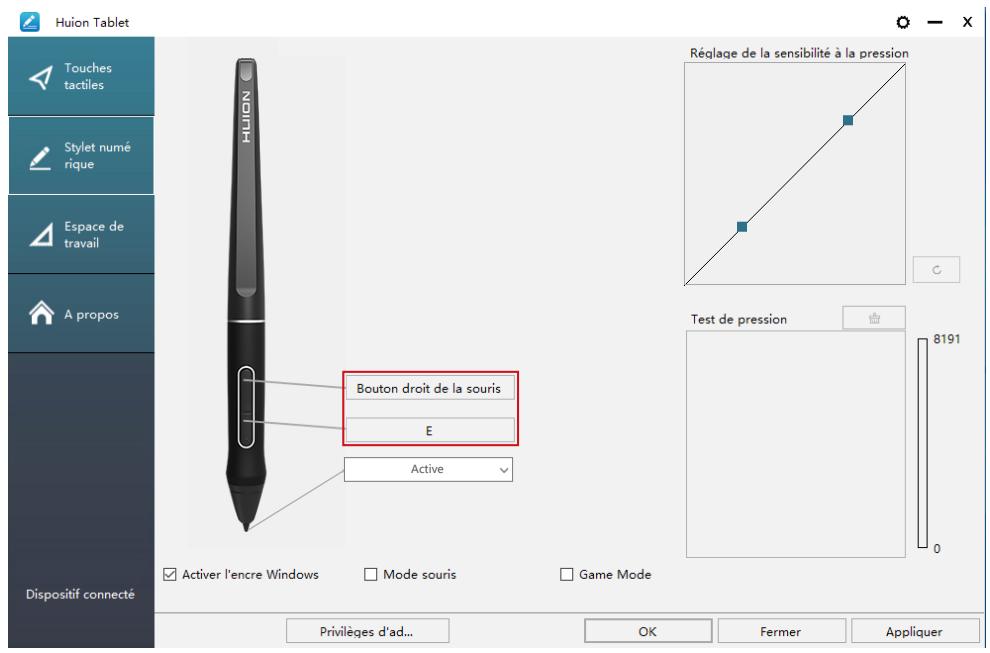

4.3 Réglage du bouton du stylet

Sélectionnez la fonction que vous souhaitez attribuer et valider par "Appliquer" ou par "OK".

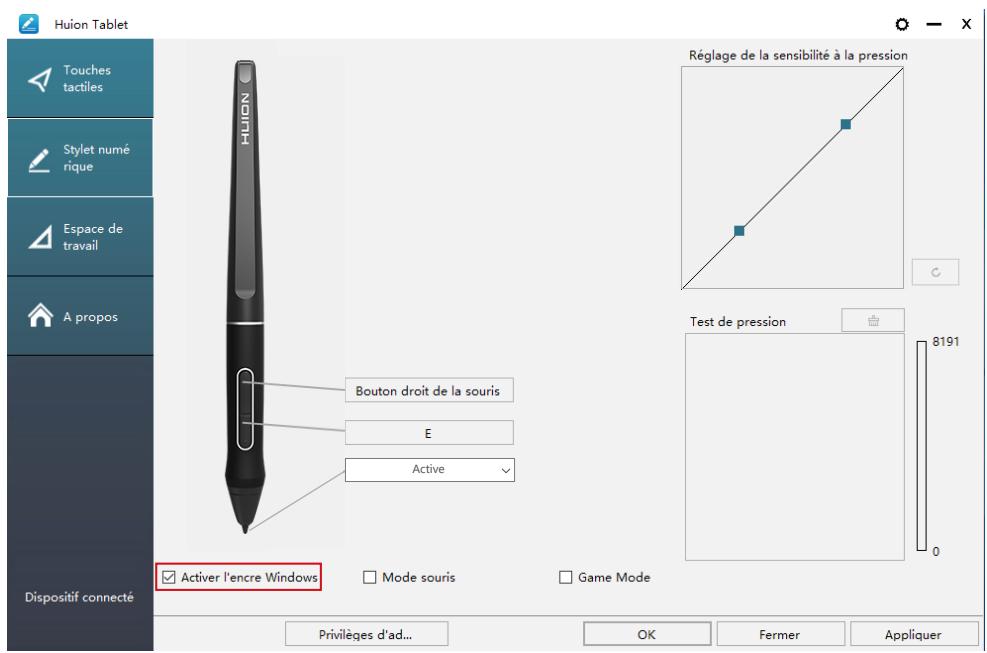

4.4 Activer la fonction Windows Ink

Microsoft Windows permit une prise en charge de la saisie au stylet. Les fonctions de stylet sont supportées dans les logiciels tels que Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 etc...

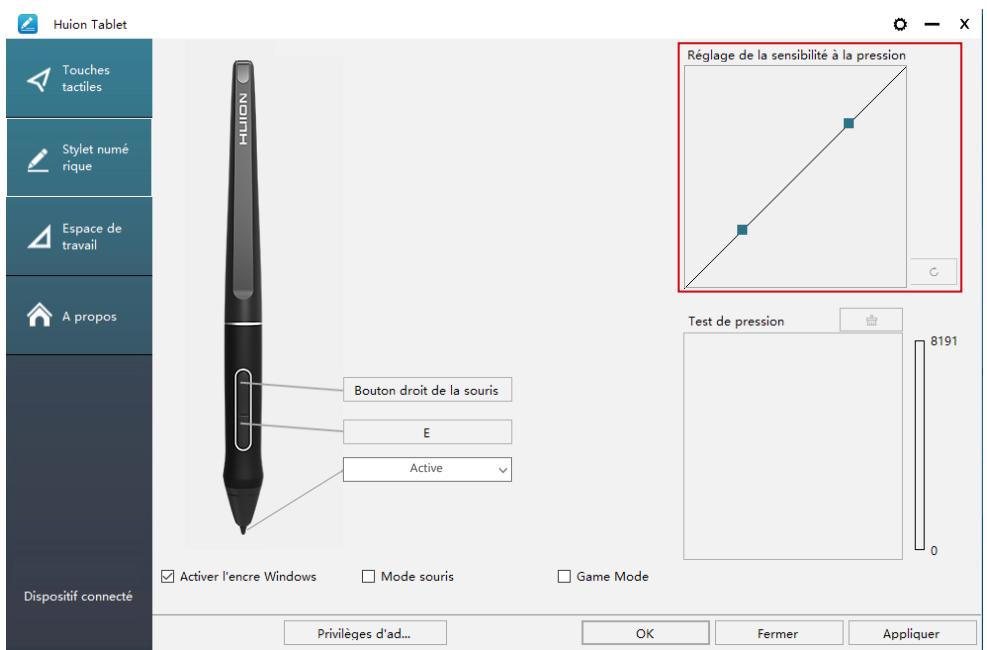

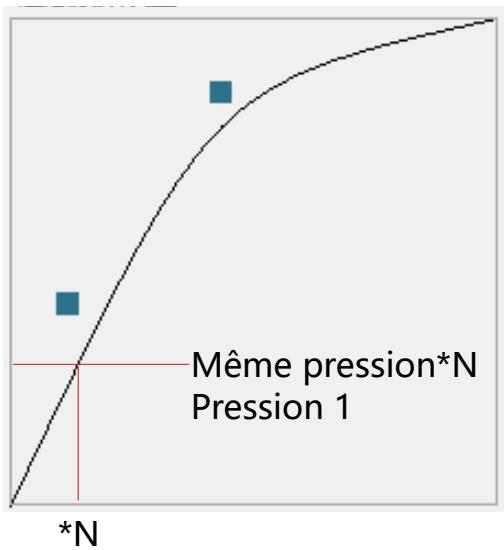

4.5 Réglage de la sensibilité de la pression

La sensibilité de la pression du stylet peut être changée en ajustant via le curseur sa valeur. Plus la valeur est petite, plus la pression sera sensible.

Faire glisser vers le haut (gauche): le changement de pression est plus prononcé : une petite pression produit une grande pression.

Faire glisser vers le bas (droite): le changement de pression est faible : beaucoup de pression produit moins de pression.

Cliquez le bouton en bas à droite dans la boite de dialogue pour remettre la sensibilité à sa valeur par défaut.

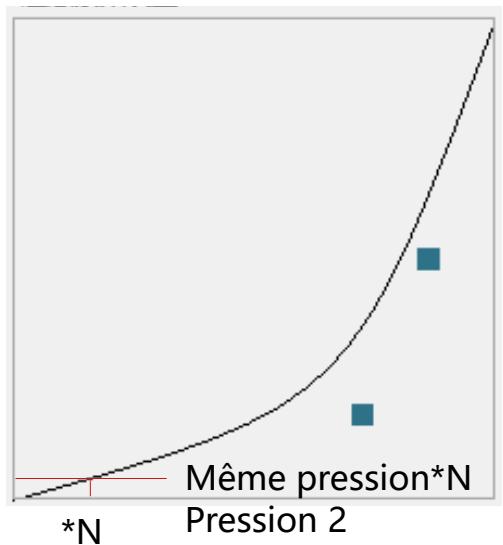

Par exemple : appliquez * N la même pression sous un coefficient de pression différent, cela produit une pression différente. En fonction des habitues de tenue du stylet et de la taille de la main adoptez les réglages appropriés. werden.

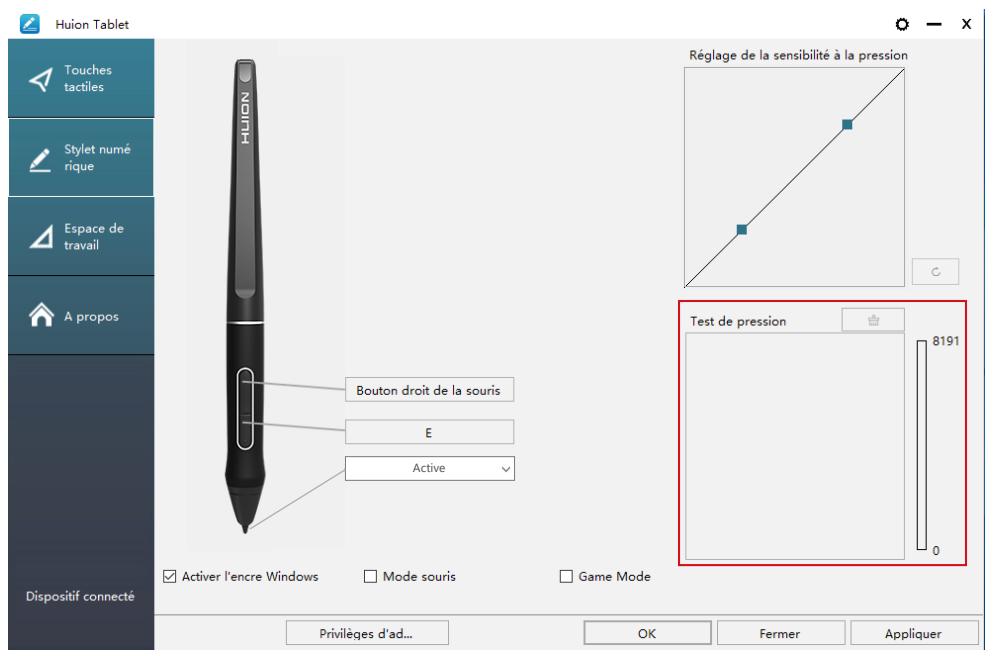

4.6 Test de la pression du stylet

Vous pourrez progressivement augmenter la pression sur le stylet pour tester son niveau de sensibilité. Cliquez sur " " pour tout effacer.

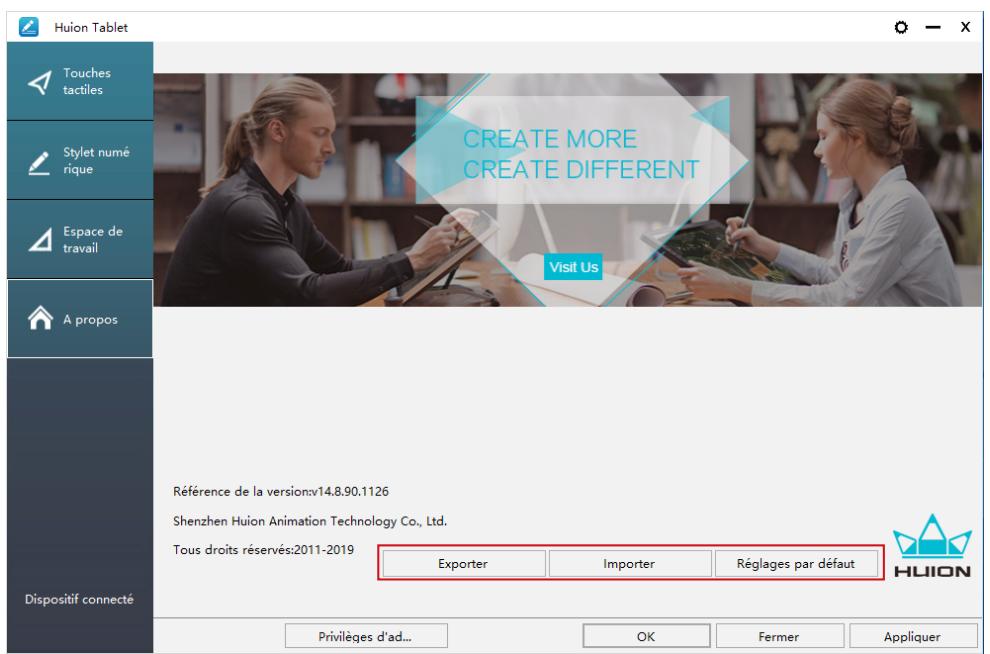

4.7 Export et import des données

Les pilotes permettent l'export et l'import de vos paramétrages de l'tablette. Cela permet de conserver ces réglages et les rétablir facilement.

5/ Caractéristiques

Modèle		GT-240
Écran	Taille d'écran	23.8 pouces
	Résolution	2560 x 1440 (16:9) QHD
	Type d'écran	IPS
	Zone tactile	526.85 x 296.35mm
	Ratio du contraste	1000:1
	Luminosité	220 cd/m2
	Temps de réponse	14ms
	Angle de vision	89°/89°(H)/89°/89°(V) (Typ.) (CR > 10)
	Gamme de couleur	120% sRGB
	Couleurs d'affichage	16,7M (8bit)
Tactile	Type tactile	Électromagnétique Résonance sans batterie
	Résolution	5080LPI
	Niveau de pression	8192
	Précision	±0.5mm (Center),±3mm (Corner)
	Hauteur de détention	10mm
	Taux de transfert	266PPS
Stylet	Modèle	PW517
	Dimension	163.7 x Φ14.3mm
	Boutons	2 boutons personnalisables
Général	Tension de sortie	12V 3A
	Interface video	HDMI, DP, VGA
	Boutons	20 boutons personnalisables
	Taille	659 x 391 x 25mm (sans support)
	Poids	6kg (sans support)
	Comptabilitélogiciel	Windows 7 ou plus, macOS 10.12 ou plus

6/Dépannages

6.1 Pannes possibles de l'appareil

Cause	Solution possible
Voyant d'alimentation ne clignote pas	1. Assurez-vous que l'appareil est allumé. 2. Vérifiez le cable et le chargeur
Aucun affichage à l'écranNessuna visualizzazione sullo schermo	1. Assurez-vous que l'appareil est allumé. 2. Vérifiez les branchements des cables. 3. Si la tablette est connectée à un ordinateur, assurez-vous d'avoir besoin le mode d'affichage ajustat : étendu ou miroir 4. Vérifiez si levoyant est vert, si ce n'est pas le cas cela indique qu'il n'y a aucune signal. Redémarrez votre ordinateur et reconnectez les cables. 5. Vérifiez si le cable de connexion n'est pas plié ou cassé. Si tel est le cas remplacez le.
Pas de signal	1. Assurez-vous que le cable est bien connecté. 2. Si vous utilisez un ordinateur, vérifiez que le port HDMI est bien connecté sur la carte graphique de l'unité centrale et pas sur la carte mère. 3. Si vous utilisez un PC sous Windows appuyez sur "Windows + P" et sélectionnez dupliquer ou étendre. Ne désisissez pas "Ordinateur uniquement" ou "Projecteur uniquement". 4. Si vous n'avez pas de port HDMI sur l'ordinateur un adaptateur est nécessaire. Nous ne recommendons PAS d'adaptateur USB vers HDMI, ni de hub USB. Nous recommendons un adaptateur DVI/ VGA/ Display Port/Type- C/ Thunderbolt, etc vers HDMI,
Immagini sfluocate	Réglez la résolution de l'appareil à 2560 x 1440.
Affichage uniquement du fond d'écran et de la barre de taches	1. Vous étés en mode étendu et c'est normal. 2. Si vous n'étés pas familiar avec le mode étendu nous vous conseillons d'utiliser le mode miroir. Windows: Touche Windows + P puis désirir "Dupliquer" Mac OS: Préférences système, affichage, arrangement, désirir "Affichage Miroir". 3. Si vous désisissez d'utiliser le mode étendu, assurez-vous d'avoir besoin la tablette comme zone de travail dans le pilote. Généralement il s'agit de "Affichage 2".
MancaZA di colori	Vérifiez que les broches de connexion du cable ne sont pas abîmées.
C'è un'aberrazione cromatica	Une aberration chromatique mineure est un phénomène normal qui peut arriver.
Vengono visualizzate le immagini di jitter o ondulazione	Vérifiez la présence d'équipements ELECTriques à proximité pouvant provoquer des interférences électroniques.

6.2 Pannes logicielles possibles

Cause	Solution possible
Le curseur se déplace mais la pression n'est pas détectée	Vous avez peut être installé les mauvais pilotes ou ouvert un logiciel de dessin pendant l'installation. Veuillez désinstaller tous les pilotes, fermer les logiciels de dessin puis réinstaller le pilote. Il est recommendé de redémarrer l'ordinateur après avoir terminé l'installation.
Le stylet ne fonctionne pas	1. Assurez-vous d'utiliser le stylet d'origine fourni avec la tablette. 2. Assurez-vous que le pilote est bien installé.
Les boutons ne fonctionnent pas.	1. Assurez-vous que les boutons sont bien actifs dans le pilote. 2. Assurez-vous d'avoir bien définit les boutons. 3. Vérifier que le bouton de verrouillage soit en position déverrouillée.
L'ordinateur ne bascule pas en mode veille.	Lorsque vous n'utilisez pas la tablette ne laissez pas le stylet sur l'écran, cela pourrait empêcher la mise en veille.
Le bouton du stylet ne fonctionne pas.	Vérifiez que lorsque vous appuyez sur le bouton que la pointe du stylet ne touche pas l'écran et qu'elle est à une distance inférieure à 10mm
Il y a un écart entre la pointe du stylet et le curseur	Essayez de recalibrer le stylet.
L'ordinateur ne reconnaît pas la tablette	Assurez-vous que le port USB n'est pas défectueux, changez de port USB.

7/ Contacts après vente

SHENZHEN HUION ANIMATION TECHNOLOGY CO., LTD.

[phone]
e www.huion.com
f www.facebook.com/huion
[e-mail]
huion-skype
https://twitter.com/HuionTab
