Type de produit	Ordinateur tout-en-un
Marque	Lenovo
Modèle	AIO350-20AST
Famille	ideacentre AIO 330-20AST
Taille d'écran	20 pouces (environ 50,8 cm)
Processeur	AMD (modèle non spécifié, estimé A6 ou A9)
Mémoire RAM	4 Go ou 8 Go (selon configuration)
Stockage	Disque dur 500 Go ou 1 To
Système d'exploitation	Windows 10 (préinstallé)
Connectivité réseau	Ethernet 10/100/1000, Wi-Fi 802.11a/b/g/n/ac, Bluetooth
Ports USB	2 USB 2.0, 2 USB 3.0
Ports vidéo	Sortie HDMI
Prise audio	Prise combinée (casque/micro)
Caméra intégrée	Oui, avec témoin LED
Microphone intégré	Oui
Haut-parleurs intégrés	Oui, stéréo
Lecteur de carte mémoire	Oui
Lecteur optique	Sur certains modèles
Alimentation	Adaptateur secteur externe
Sécurité	Fente pour câble de sécurité Kensington
Accessoires fournis	Clavier, souris, câble d'alimentation, adaptateur secteur
Dimensions (approx.)	Environ 490 x 370 x 180 mm (avec socle)
Poids (approx.)	Environ 4,5 kg
Consommation	Max 65 W (estimation)
Entretien	Ne pas obstruer les orifices d'aération ; nettoyer avec un chiffon doux
Pièces détachées et réparabilité	CRU : clavier, souris, adaptateur ; autres pièces : contacter Lenovo

FOIRE AUX QUESTIONS - AIO350-20AST LENOVO

Comment connecter l'ordinateur à Internet par câble Ethernet ?

Connectez un câble Ethernet (acheté séparément) au connecteur Ethernet situé à l'arrière de l'ordinateur, puis l'autre extrémité à votre routeur ou modem. Suivez les instructions de votre fournisseur d'accès Internet pour la configuration.

Comment connecter l'ordinateur en Wi-Fi ?

Cliquez sur l'icône réseau dans la barre des tâches, sélectionnez le nom de votre réseau Wi-Fi, cliquez sur Connecter et entrez le mot de passe si nécessaire. Votre ordinateur utilise une antenne Wi-Fi intégrée.

Comment accéder au système d'aide de Windows ?

Ouvrez le menu Démarrer et cliquez sur Prise en main, ou tapez votre question dans la zone de recherche de la barre des tâches. Vous obtiendrez des suggestions et des réponses.

Comment effectuer une récupération système sous Windows 10 ?

Allez dans Démarrer > Paramètres > Mise à jour et sécurité > Récupération, puis suivez les instructions à l'écran pour réinitialiser ou restaurer votre PC.

Où trouver les manuels supplémentaires pour cet ordinateur ?

Le Guide des informations importantes relatives aux produits est préchargé. Accédez-y via Lenovo Companion (Démarrer > Lenovo Companion > Assistance > Guide d'utilisation) ou directement via le menu Démarrer si l'application n'est pas installée.

Comment télécharger les manuels depuis le site Lenovo ?

Rendez-vous sur www.lenovo.com/UserManuals et recherchez votre modèle (AIO350-20AST) pour télécharger les dernières publications électroniques.

Que faire en cas de problème matériel ou logiciel ?

Consultez d'abord le système d'aide de Windows. Si le problème persiste, contactez le support technique Lenovo à http://www.lenovo.com/support ou via les services de garantie.

Comment installer le socle de l'ordinateur ?

Suivez les étapes illustrées dans la notice : fixez la base au socle, puis vissez l'ensemble à l'arrière de l'écran. Assurez-vous que l'ordinateur est posé sur une surface stable.

Puis-je utiliser un casque ou des écouteurs avec cet ordinateur ?

Oui, branchez votre casque sur la prise audio combinée située à l'arrière ou sur le côté. Notez que cette prise ne prend pas en charge les microphones conventionnels séparés.

Quelles sont les précautions de sécurité importantes ?

Ne bloquez jamais les orifices d'aération pour éviter la surchauffe. Si vous ouvrez l'ordinateur pour remplacer des pièces, lisez d'abord les consignes de sécurité dans le guide fourni. Utilisez la fente pour câble de sécurité pour verrouiller l'appareil.

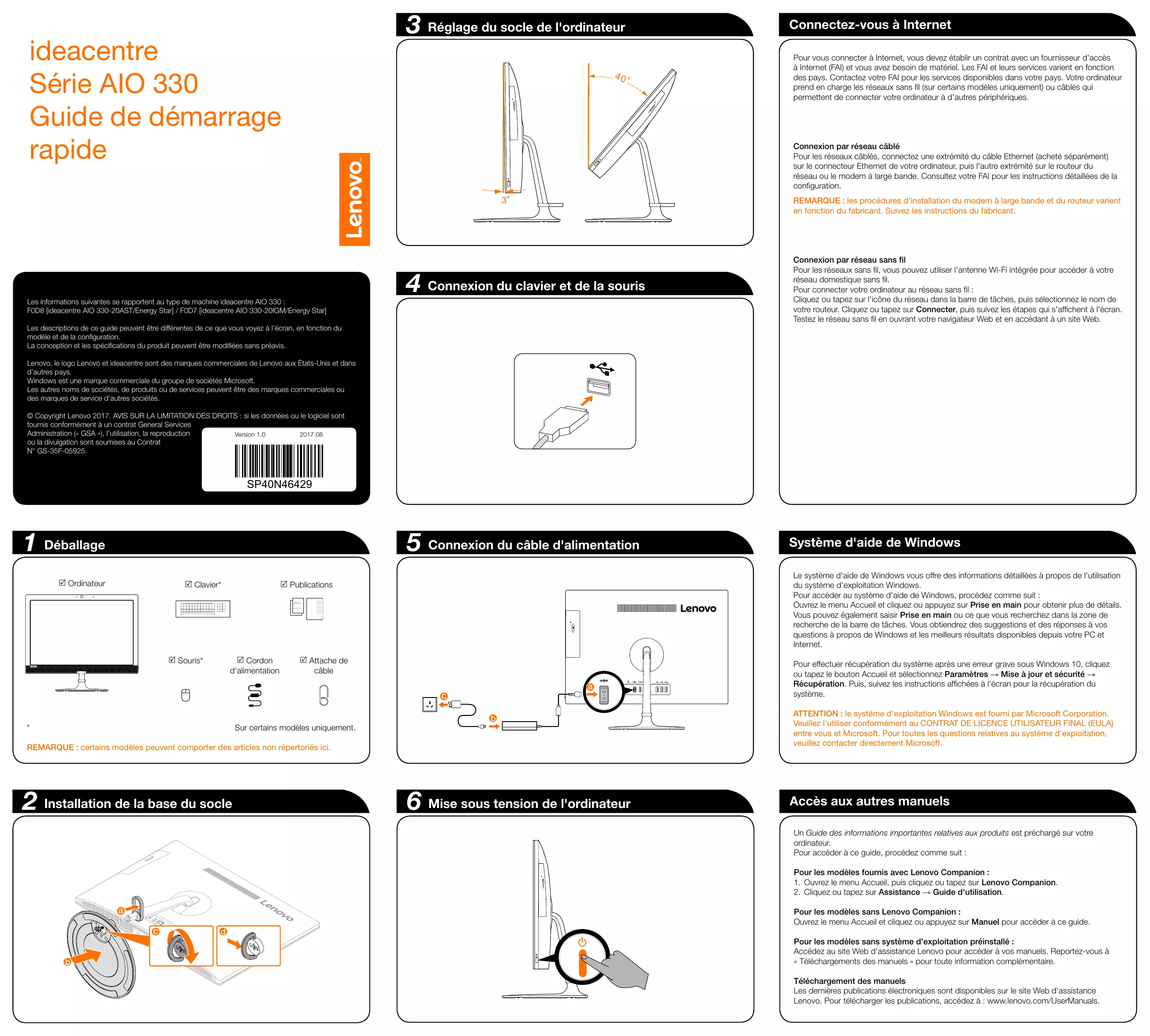

MODE D'EMPLOI AIO350-20AST LENOVO

Les informations suivantes se rapportent au type de machine ideacentre AIO 330 :

F0D8 [ideacentre AIO 330-20AST/Energy Star] / F0D7 [ideacentre AIO 330-20IGM/Energy Star]

Les descriptions de ce guide peuvent être différentes de ce que vous voyez à l'écran, en fonction du modèle et de la configuration.

La conception et les spécifications du produit peuvent être modifiées sans préavis.

Lenovo, le logo Lenovo et ideacentre sont des marques commerciales de Lenovo aux États-Unis et dans d'autres pays.

Windows est une marque commerciale du groupe de sociétés Microsoft.

Les autres noms de sociétés, de produits ou de services peuvent être des marques commerciales ou des marques de service d'autres sociétés.

© Copyright Lenovo 2017. AVIS SUR LA LIMITATION DES DROITS : si les données ou le logiciel sont

fournis conformément à un contrat General Services

Administration (« GSA »), l'utilisation, la reproduction

ou la divulgation sont soumises au Contrat

N° GS-35F-05925.

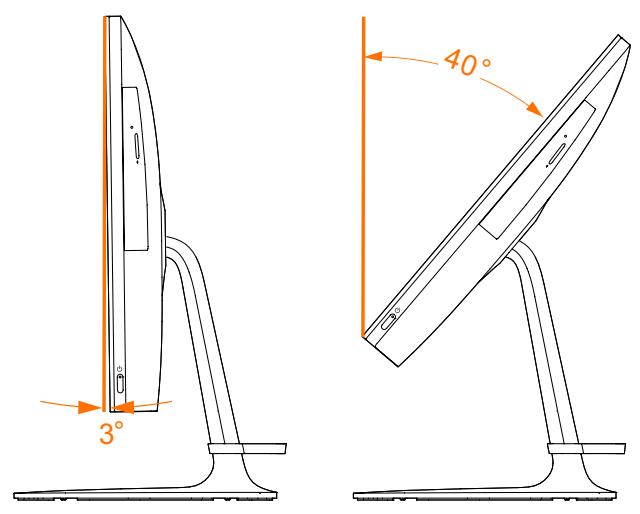

3 Réglage du socle de l'ordinateur

4 Connexion du clavier et de la souris

REMARQUE : certains modèles peuvent comporter des articles non répertoriés ici.

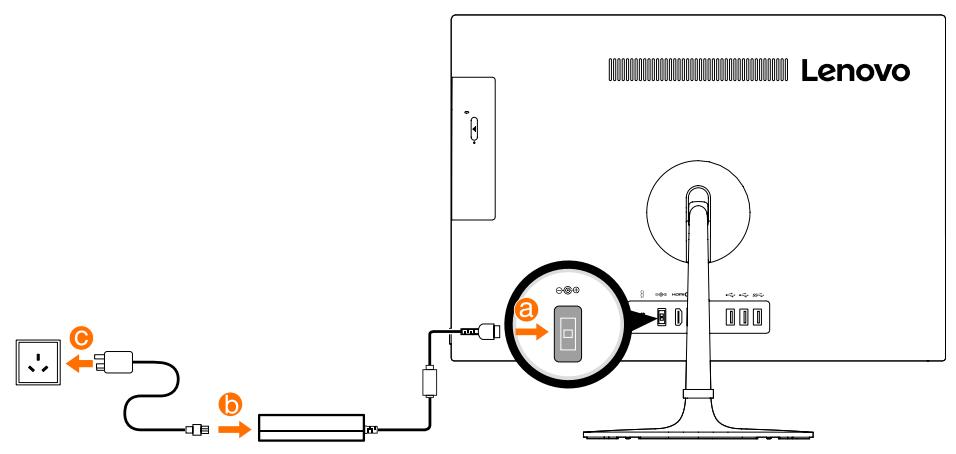

5 Connexion du câble d'alimentation

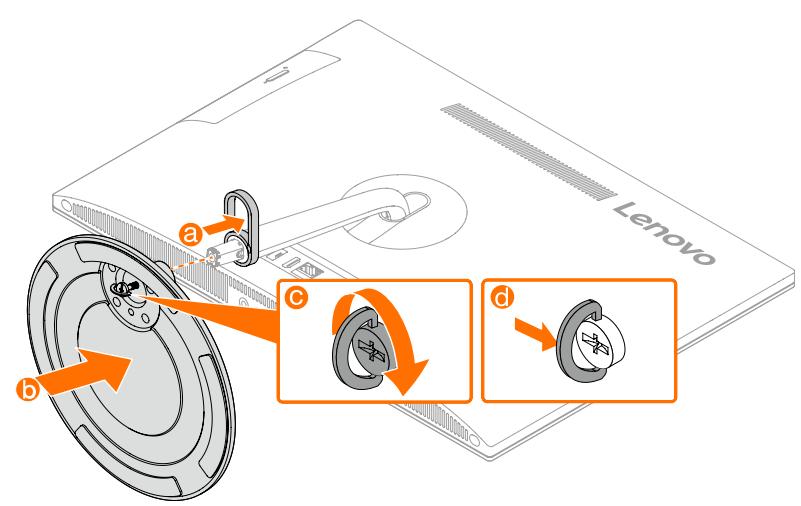

2 Installation de la base du socle

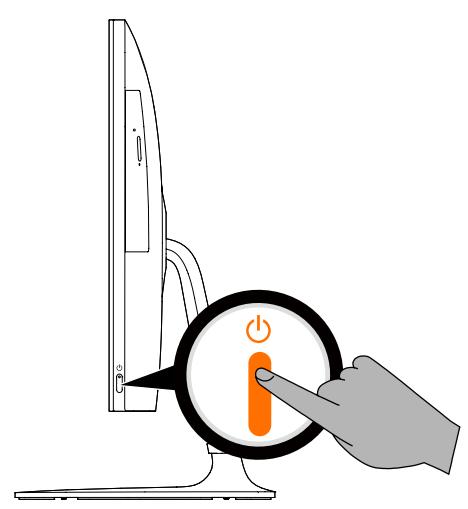

6 Mise sous tension de l'ordinateur

Connectez-vous à Internet

Pour vous connecter à Internet, vous devez établir un contrat avec un fournisseur d'accès à Internet (FAI) et vous avez besoin de matériel. Les FAI et leurs services varient en fonction des pays. Contactez votre FAI pour les services disponibles dans votre pays. Votre ordinateur prend en charge les réseaux sans fil (sur certains modèles uniquement) ou câblés qui permettent de connecter votre ordinateur à d'autres périphériques.

Connexion par réseau câblé

Pour les réseaux câblés, connectez une extrémité du câble Ethernet (acheté séparément) sur le connecteur Ethernet de votre ordinateur, puis l'autre extrémité sur le routeur du réseau ou le modem à large bande. Consultez votre FAI pour les instructions détaillées de la configuration.

REMARQUE : les procédures d'installation du modem à large bande et du routeur varient en fonction du fabricant. Suivez les instructions du fabricant.

Connexion par réseau sans fil

Pour les réseaux sans fil, vous pouvez utiliser l'antenne Wi-Fi intégrée pour accéder à votre réseau domestique sans fil.

Pour connecter votre ordinateur au réseau sans fil :

Cliquez ou tapez sur l'icône du réseau dans la barre de tâches, puis sélectionnez le nom de votre routeur. Cliquez ou tapez sur Connecter, puis suivez les étapes qui s'affichent à l'écran. Testez le réseau sans fil en ouvrant votre navigateur Web et en accédant à un site Web.

Système d'aide de Windows

Le système d'aide de Windows vous offre des informations détaillées à propos de l'utilisation du système d'exploitation Windows.

Pour accéder au système d'aide de Windows, procédez comme suit :

Ouvrez le menu Accueil et cliquez ou appuyez sur Prise en main pour obtenir plus de détails. Vous pouvez également saisir Prise en main ou ce que vous recherchez dans la zone de recherche de la barre de tâches. Vous obtiendrez des suggestions et des réponses à vos questions à propos de Windows et les meilleurs résultats disponibles depuis votre PC et Internet.

Pour effectuer récupération du système après une erreur grave sous Windows 10, cliquez ou tapez le bouton Accueil et sélectionnez Paramètres → Mise à jour et sécurité → Récupération. Puis, suivez les instructions affichées à l'écran pour la récupération du système.

ATTENTION : le système d'exploitation Windows est fourni par Microsoft Corporation. Veuillez l'utiliser conformément au CONTRAT DE LICENCE UTILISATEUR FINAL (EULA) entre vous et Microsoft. Pour toutes les questions relatives au système d'exploitation, veuillez contacter directement Microsoft.

Accès aux autres manuels

Un Guide des informations importantes relatives aux produits est préchargé sur votre ordinateur.

Pour accéder à ce guide, procédez comme suit :

Pour les modèles fournis avec Lenovo Companion :

1. Ouvrez le menu Accueil, puis cliquez ou tapez sur Lenovo Companion.

2. Cliquez ou tapez sur Assistance → Guide d'utilisation.

Pour les modèles sans Lenovo Companion :

Ouvrez le menu Accueil et cliquez ou appuyez sur Manuel pour accéder à ce guide.

Pour les modèles sans système d'exploitation préinstallé :

Accédez au site Web d'assistance Lenovo pour accéder à vos manuels. Reportez-vous à « Téléchargements des manuels » pour toute information complémentaire.

Téléchargement des manuels

Les dernières publications électroniques sont disponibles sur le site Web d'assistance Lenovo. Pour télécharger les publications, accédez à : www.lenovo.com/UserManuals.

Informations de maintenance et d'assistance

Les informations suivantes décrivent l'assistance technique disponible pour votre produit pendant la période de garantie ou toute la durée de vie de votre produit. Reportez-vous à la garantie limitée Lenovo pour une explication complète des conditions de garantie Lenovo. Reportez-vous à « Avis de Garantie limitée Lenovo » dans le présent document pour plus de détails sur la garantie complète. Si vous avez acheté des services Lenovo, reportez-vous au conditions suivantes pour obtenir des informations détaillées :

• Pour les mises à jour ou extensions des services de garantie Lenovo, accédez à : http://support.lenovo.com/lwsu
• Pour les services de protection contre les dommages accidentels Lenovo, accédez à : http://support.lenovo.com/ladps
• Une assistance technique en ligne est disponible pendant toute la durée de vie des produits à l'adresse : http://www.lenovo.com/support

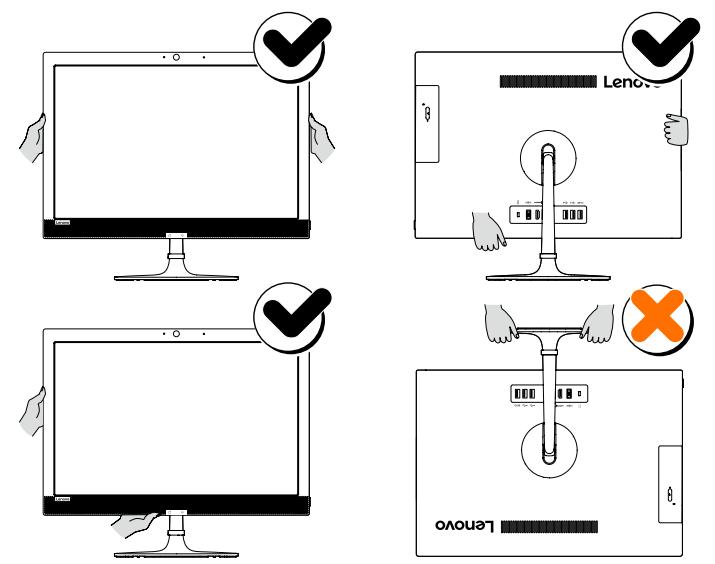

Transport de l'ordinateur

Remplacement ou mise à niveau du matériel

Consignes de sécurité concernant le remplacement des unités CRU

N'ouvrez pas l'ordinateur ou ne tentez pas d'effectuer des réparations avant d'avoir lu les "consignes de sécurité" figurant dans le Guide d'informations sur la sécurité, la garantie, l'environnement et le recyclage et le Guide des informations importantes relatives aux produits fournis avec l'ordinateur.

Si vous ne disposez plus du Guide d'informations sur la sécurité, la garantie, l'environnement et le recyclage ni du Guide des informations importantes relatives aux produits, vous pouvez vous le procurer en ligne sur le site Web http://www.lenovo.com/UserManuals.

Instructions à suivre avant le démontage

Avant de procéder au démontage, effectuez les tâches suivantes :

1. Mettez le système et tous les périphériques hors tension.
2. Débranchez tous les cordons d'alimentation et d'interface de l'ordinateur.
3. Placez le système sur une surface plate et stable.

Les CRU pour votre ordinateur comprennent : clavier, souris, adaptateur ou cordon d'alimentation.

Présentation

Déclaration de conformité à la directive européenne 2014/53/UE

Nom du produit	Modules sans fil
ideacentre AIO 330-20AST	QCNFA435, RTL 8821CE
ideacentre AIO 330-20IGM	RTL 8821CE, 3165NGW

Bande de fréquence (MHz)	Puissance d'émission maximale (dBm) Inférieure à
WLAN 802.11b/g/n, 2400 - 2483,5	20
WLAN 802.11a/n/ac, 5150 - 5725	23
WLAN 802.11a/n/ac, 5725 - 5875	13.98
Bluetooth BR/EDR/LE, 2400 - 2483,5	10

Conformité aux directives de l'Union européenne

Contact UE : Lenovo, Einsteinova 21, 851 01 Bratislava, Slovakia

Conformité aux directives pour les appareils de traitement de l'information (ATI) et équipement hertzien

Déclaration de la directive CEM : le présent produit satisfait aux exigences de protection énoncées dans la directive du Conseil de l'Union européenne 2014/30/UE concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique. La déclaration complète de conformité se trouve dans le Guide d'utilisation. Reportez-vous à « Accès aux autres manuels », dans le présent document, pour toute information complémentaire.

Modèles avec dispositif hertzien :

Conformité à la directive concernant l'équipement radio

Lenovo (Singapore) Pte. Ltd., déclare par la présente que les catégories d'équipement radio listées au début de cette section sont conformes à la directive 2014/53/EU.

L'intégralité du texte de la déclaration de conformité du système UE et des déclarations UE du module sans fil est disponible à l'adresse Internet suivante : http://www.lenovo.com/eu-doc-desktops

Cet équipement radio utilise des bandes de fréquences et une alimentation à haute fréquence maximum comme énoncé au début de cette section.

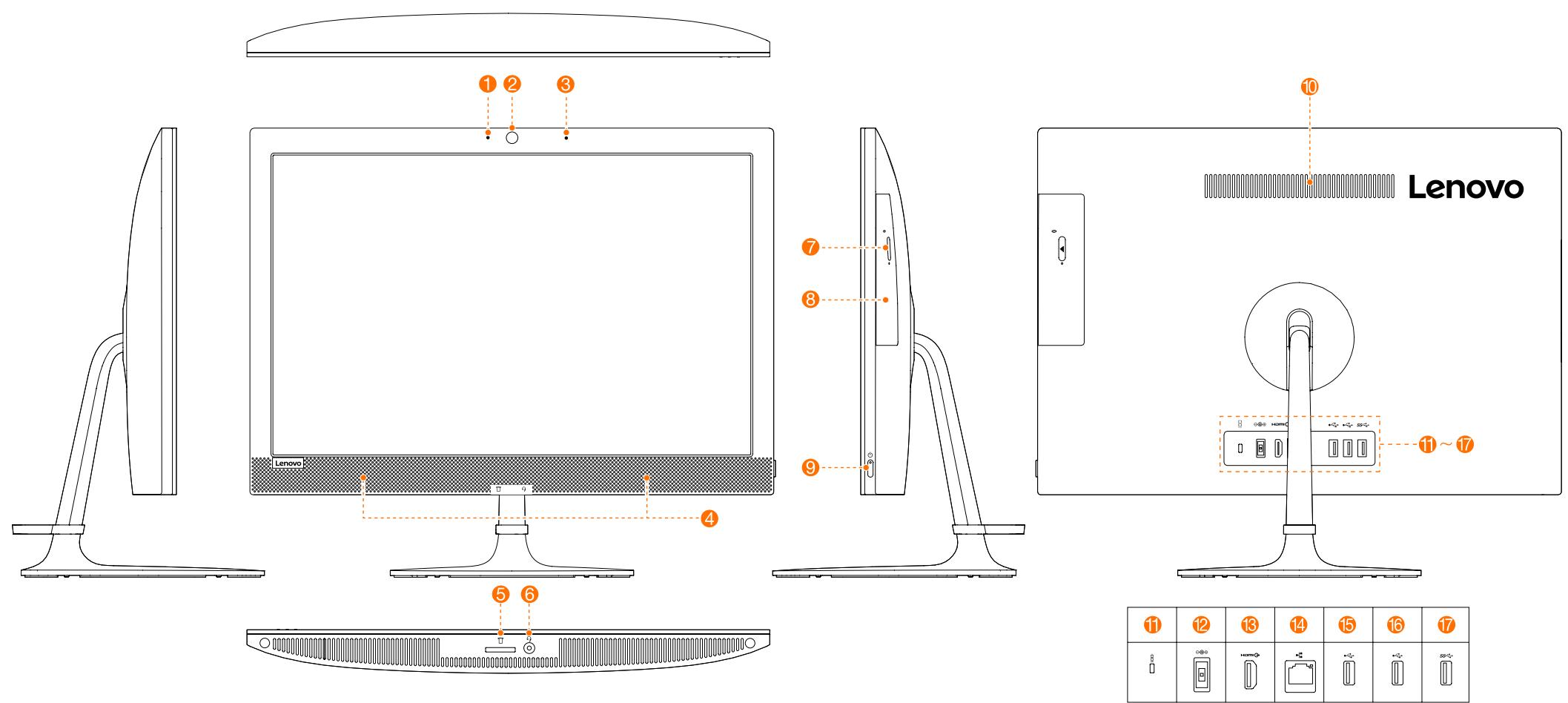

① Témoin LED de la caméra
② Caméra intégrée
③ Microphone intégré
4 Haut-parleurs intégrés
⑤ Lecteur de carte mémoire
⑥ Prise audio combinée*
⑦ Bouton d'éjection du lecteur optique (sur certains modèles uniquement)
⑧ Lecteur optique (sur certains modèles uniquement)
⑨ Bouton Power (Alimentation)
10 Orifices d'aération
11 Fente pour câble de sécurité
12 Connecteur d'alimentation
13 Connecteur de sortie HDMI
14 Connecteur Ethernet
15 Connecteurs USB 2.0
16 Connecteurs USB 2.0
17 Connecteurs USB 3.0

* Prise audio combinée : utilisée pour brancher le casque.

ATTENTION :

• Veillez à ne pas obstruer les orifices d'aération de l'ordinateur. Cela afin de ne pas générer de problèmes thermiques.
• Si votre ordinateur est équipé d'une télécommande infrarouge (IR), ne mettez pas le récepteur IR USB dans le même plan que l'écran.

REMARQUE :

• Ôtez le film de plastique avant d'utiliser l'ordinateur.
• La prise audio combinée ne prend pas en charge les microphones conventionnels.
• Différentes normes du secteur pourraient empêcher la fonction d'enregistrement d'être prise un en charge si des microphones ou des casques tiers sont branchés.
