MODE D'EMPLOI RiTCHENER 110DFi/B-EU FALCON

Mode d'Emploi & Instructions d'Installation

Kitchenener & Professional+ 110 Mixte

CLAFOUTIS

INGRÉDIENTS (Nb de personnes : 5)

• 600 g de cerises
• 30 g de beurre + beurre pour le moule
  4 cuil. à soupe rases de farine
• 50 cl de lait frais
  4 oeufs
• 4 cul. à soupe rases de sucre semoule
• 1 cul. à soupe de sucre cristallisé
• 1 pincee de sel

MÉTHODE DE PREPARATION

1. Faites chauffer le four à 200^ , th. 7.
2. Beurrez un moule à tarte de 24 cm de diamètre ou un plat à gratin.
3. Lavez rapidement les cerises, épongez-les et équeutez-les, puis disposez-les dans le moule.
4. Faites juste fondre le beurre.
5. Tamisez la farine avec le sel dans une terrine et délayez-la peu à peu avec le lait et le beurre fondu.
6. Cassez les oeufs dans une autre terrine, ajoutez le sucre semoule et battez-les à la fourchette.
7. Versez dessus le mélange de farine, de lait et de beurre, à travers un tamis pour éliminer les grumeaux. Mélangez.
8. Versez doucement la pâte sur les cerises, mettez le plat au four et faites cuire pendant 40 min.
9. Laissez tiédir, puis poudrez avec le sucre cristallisé et servez dans le plat de cuisson.

ROSBIF EN CROUTE DE THYM

INGRÉDIENTS (Nb de personnes : 4)
- 150 g de chapelure
- 1 cul. à soupe de graines de fenouil
- 6 brins de thym frais
4 cuil. à soupe d'huile d'olive
- 1 cuil. à soupe de moutarde à l'ancienne
- 2 cuil. àSoupe de lait demi-écrémé
- 1 rosbif ficelé et non bardé de 1,1 kg environ
- 8 carottes coupées en gros morceaux
- 3 navets coupés en deux
- 800 g de pommes de terre à chair ferme coupées en gros morceaux
- 6 belles échalotes pelées
- 5 cl de porto blanc
- sel, poivre

MÉTHODE DE PREPARATION

1. Préchauffez le four à 190^ (th. 6/7). Mélangez la chapelure avec les graines de fenouil et 2 brins de thym effeuillés dans un bol. Ajoutez 2 cul. à soupe d'huile d'olive, la moutarde à l'ancienne et le lait. Mélangez jusqu'à obtention d'une pâté épaisse.
2. Huilez légèrement un plat à four pouvant aller sur le feu. Mettez-y le rosbif et enrobez-le de la préparation précédente en appuyant bien. Laissez macérer le temps de préparer les légumes.
3. Portez à ebullition une grande casserole d'eau. Plongez-y les carottes, les navets et les pommes de terre. Laissez-les cuire 5 min à feu doux, puis égouttez-les et répartissez-les autour du rosbif. Ajoutez les échalotes. Nappez les légumes du reste d'huile d'olive, salez, poivrez et parsemez du reste de thym effeuillé. Versez 10 cl d'eau dans le fond du plat et enfourné pour 40 min (50 à 55 min si vous préférez un r ti bien cuit).
4. Dispossez le rosbif sur un plat avec les légumes. Couvrez de papier sulfurisé et laissez reposer 15 min.
5. Pendant ce temps, posez le plat à four sur feu moyen. Ajoutez le porto et 5 cl d'eau, mélangez en grattant les sucs de cuisson avec une cuillère en bois et laissez réduire quelques minutes. Rectifiez l'assaisonnement et versez dans une saucière.
6. Coupeze le rosbif en tranches, délicatement pour ne pas trop émietter la croUte de thym. Servez-le entouré de légumes, enprésentant la sauce à part.

Table des Matieres

1. Avant de Commencer... 1

Important! 1

Installation et Entretien 1

Odeur de Neuf 1

Si vous Sentez une Odeur de Gaz 1

Ventilation 1

Sécurité Personnelle 1

Entretien de la Cuisinière 2

2. Vue d'Ensemble de la Cuisinière 3

Brûleurs de Table de Cuisson 3

Brûleur de Wok 4

Support Spécial de Wok (Option) 5

Plaque à Griller (Option) 5

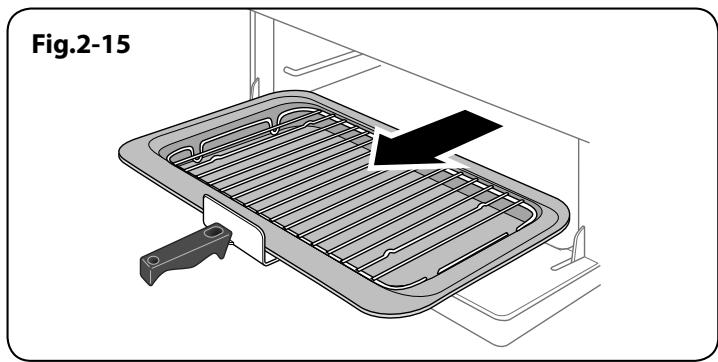

Gril / Gril Coulissant « Glide-out » 6

Fours 7

Fonctionnement du Four 7

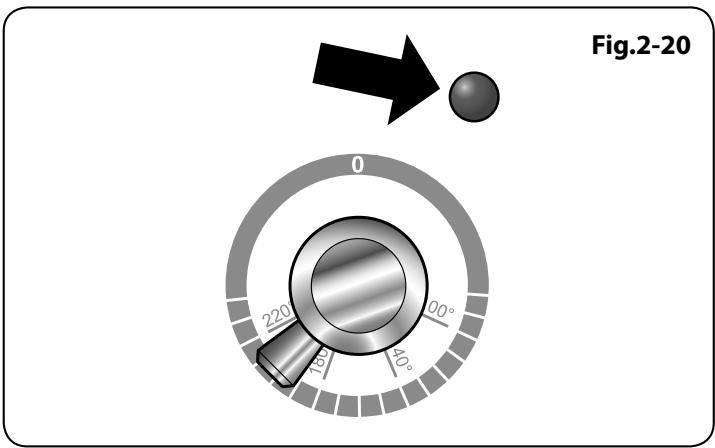

Elément Gratineur 7

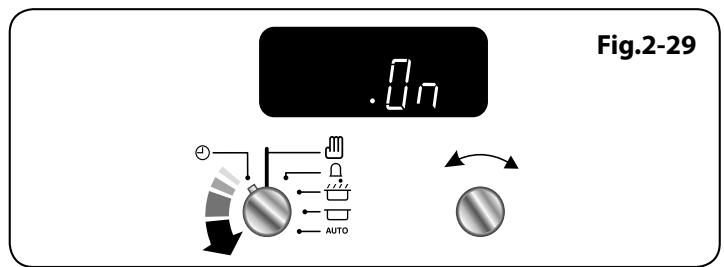

Horloge 8

Accessoires 12

Eclairage du Four Principal 13

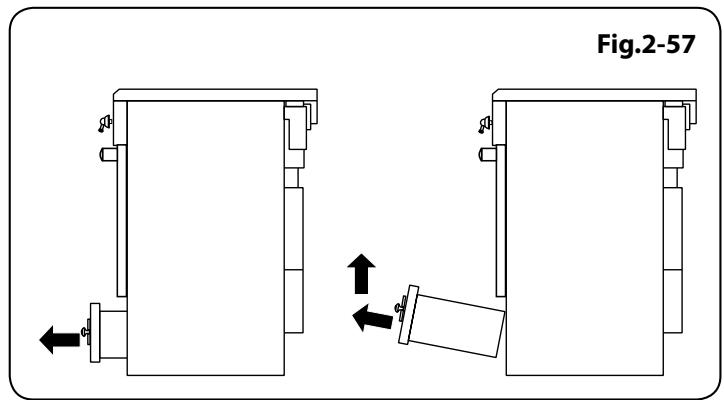

Rangement 13

3. Conseils pour la Cuisson 14

Conseils Pour la Cuisson avec Minuterie 14

Conseils Généaux pour la Cuisson au Four 14

4. Cuisson de la Table 15

5. Nettoyage de la Cuisinière 16

Informations Importantes 16

Brûleurs de Table de Cuisson 16

Gril Coulissant 17

Panneaux de Porte Vitrée 18

Fours 18

Tableau Nettoyage 19

6. Dépannage 20

7. Installation 22

A L'Intention de L'installateur 22

Mesures et Reglements de Sécurité 22

Ventilation 22

Emplacement de la Cuisinière 22

Modification 22

Positionnement de la Cuisinière 24

Déplacement de la Cuisinière 24

Exécution du Mouvement 25

Fixation de L'équerre ou Chaine de 25

Stabilisation 25

Repositionnement de la Cuisinière 25

Après Raccordement 25

Modification en Vue de L'utilisation 26

d'unAutre Gaz 26

Mise à Niveau 26

Raccordement de L'alimentation en Gaz 26

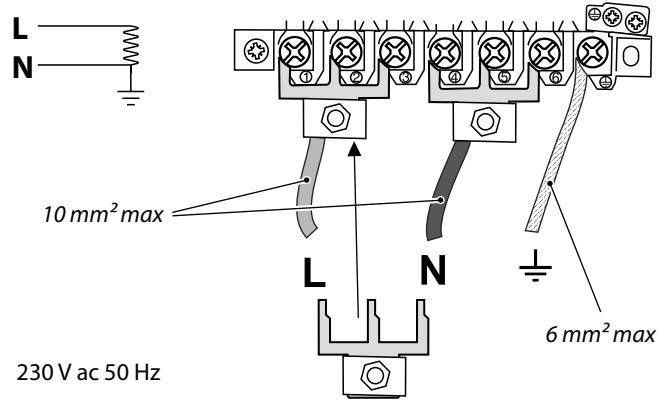

Raccordement Electrique 27

Vérifications Finales 28

Montage Final 28

Conseils à la Clientèle 28

8. Schémas de Câblage 29

9. Fiche Technique 30

1. Avant de Commencer…

Nous vous remercions d'avoir acheté cette cusinière. Installée et utilisée correctement, cette cusinière vous donna de nombreuses années de service fiable. Il est important de dire la presente section avant de commencer, en particulier si vous n'avez jamais utilisé de cusinière mixte.

Important!

Cet apparéil est donc uniquement pour un usage domestique. Toute autre utilisation n'engage ni la responsabilité, ni la garantie du fabricant. En particulier, n'utilise PAS le four pour chauffer la cuisine - non seulement cette pratique invalidera les réclamations, mais elle constituya un gaspillage d'énergie et un risque de surchauffe des boutons de commande.

Installation et Entretien

Son installation doit être conforme aux instructions appropriées des générées et satisfaire à la réglementation nationale et locale en vigueur, ainsi qu'aux prescriptions des compagnies de gaz et d'électricité locales.

Vérifiez que l'alimentation en gaz est en service et que la cuisine est raccordée à l'alimentation électrique et sous tension (la cuisine a besoin d'électricité).

La cusinière doit faire l'objet d'un entretien effectué par un technicien d'entretien qualifié, lequel doit utiliser uniquement des pieces de rechange approvées.

Laissez toujours la cusinière refroidir et mettez-la hors tension avant de la nettoyer ou d'effectuer une intervention d'entretien, sauf indication contraire dans les prsentes instructions.

Odeur de Neuf

Une légère odeur de neuf peut se dégager lors de la première utilisation de la cusinière. Elle disparaître rapidement à l'utilisation.

Avant la première utilisation de l'appareil, assurez-vous qu'il ne resteaucun matériel d'emballage,puisreglezlesfours sur 200^ et faites-les marcher pendant une heures afin d'éliminer I'odeur de neuf.

Avant la première utilisation du grill, allumez-le et faites-le marcher pendant 30 minutes, avec la lèchefrite bien en place, et en laissant la porte du grill ouverte.

Veillez à ce que la piece soit bien ventilée (voir

« Ventilation » ci-dessous). Il est recommendé aux personnes souffrant de problèmes respiratoires ou d'allergies de quitter la pièce pendant ce temps.

Si vous Sentez une Odeur de Gaz

N'actionnez aucun interrupteur électrique, ni pour allumer, ni pour éteindre
Ne fumez pas
N'utilisez pas de flammes hues
- Coupe le gaz au compteur ou au niveau de la bouteille de gaz
Ouvrez portes et fenêtres pour evacuer le gaz
Eloignez toute personne de l'endetroit concenné
- Appelez votre fournisseur de gaz

Ventilation

ATTENTION! L'utilisation d'un apparéil de cuisson produit de la chaleur et de l'humidité dans la piece contenant l' apparéil. Par conséquent, veillez à ce que la cuisine soit bien ventilée. Laissez les ouvertures de ventilation naturelle ouvertes ou installez une hotte aspirante à évacuation extérieure. En cas d'utilisation simultanée de plusieurs brûleurs ou d'utilisation prolongée de la cusinière, ouvrez une fenêtre ou mettez en marche une hotte aspirante.

Sécurité Personnelle

Cet apparéil ne DOIT PAS étant modifié.
Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, outre par des personnes aux capacités physiques, sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances à l'égard de l' apparéil, à condition d'être surveillés ou d'avoir reçu des instructions claires pour utiliser cet apparéil en toute sécurité et d'en comprendre les risques. Les enfants ne doivent pas journé avec cet apparéil. Son nettoyage et son entretien ne doivent pas été effectuels par des enfants non supervisés.
A VERTISSEMENT : L'appareil et ses pieces accessibles chauffent pendant leur utilisation. Veillez à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être gardés à distance à moins qu'ils ne soient constamment surveillés.
ATTENTION: Un processus de cuisson de longue durée doit être surveilé de temps à autre. Un processus de cuisson de courte durée doit être surveillé en permanence.
Risque d'incendie : NE PAS stocker d'objets sur les surfaces de cuisson.
Pour éviter toute surchauffe, NE PAS installer la cuisineire derrière une porté décorative.
Les parties accessibles de la cusinière deviennent chaudes lorsque celle-ci est en marche et resteront chaudes même après la cuisson. Ne laissez pas les bébés et les enfants s'approcher de la cusinière et ne portez jamais de vêtements amples ou flottants lors de l'utilisation de la cusinière.

François

N'utilisez PAS de nettoyeur à vapeur sur votre cuisinière.

Vérifiez toujours que les commandes sont sur la position Arrêt [OFF] lorsque le four n'est pas en marche et avant de nettoyer la cuisine原因之一.

A Lorsque le four est en marche, ne laissez PAS la portedu four ouverte plus longtemps que nécessaire,afin de prévenir une surchauffe des boutons decommande.
NE PAS UTILISER de dispositif de protection pour plaques chauffantes, papier aluminium ou couvercle de plaque chauffante de quelque sorte que ce soit. Ils poursaient afferter la sécurité d'utilisation des brûleurs de vos plaques chauffantes et sont potentiellement dangereux pour la santé.
A Lors de l'utilisation du grill, veillez à ce que la l'échefrite soit en place et insérée à fond dans l'enceinte du grill, ici pour prévenir le risque de surchauffe des boutons de commande.
A Notez que cet apparéil électroménager possède un ventilateur. Lorsqu'un four ou une grille est en fonctionnement le ventilateur fonctionnera pour refroidir la commande et les boutons de commandes.

Veillez à ce que les matériaux combustibles, (rideaux, liquides inflammables, etc.) soient toujours suffisamment éloignés de la cuisine.
N'utilise PAS d'aerosols à proximé de la ciusinière lorsque celle-ci est en marche.

Au besoin, utilisez des gants isolants secs – l'emploi de gants humides risque de causeur des brûlures dues à la vapeur lors du contact avec une surface chaude. N'utilisez pas de torchon ou autre chiffon épais à la place d'un gant isolant – ils risquent de d'enflammier au contact d'une surface chaude.

Ne faites jamais fonctionner la cusinière avec les mains mouillées.
A Ne recouvre pas les grilles, les panneaux internes ou la voute du four de papier aluminium.
A Ne chauffez jamais des récipients alimentaires qui n'ont pas été ouverts. La pression accumulée à l'intérieur des récipients peut les faire éclater et blesser l'utilisateur.
N'utilisez pas des casseroles instables. Tournez toujours les manches des recipiens de cuisson vers l'intérieur de la table de cuisson.
N'UTILISEZ PAS de recipients de cuisson de diamètre supérieur à celui du foyer.

Ne laissiez jamais la table de cuisson en marche sans surveillance si les brûleurs sont régliés sur maximum. Le débordement des recipients peut produit de la fumée et des taches de gras qui risquent de s'enflammer. Si possible, utilisez un thermomètre à bain de friture pour prévenir une surchauffe de l'huile au-delà du point de fumée.

A VERTISSEMENT! Pour éviter le bascurement de l'appareil, ce moyen de stabilisation doit être installé. Se référer aux instructions pour l'installation.
A Ne laisseriez jamais une friteuse sans surveillance. Faites toujours chauffer l'huile lentement, en la surveillant. Les friteuses ne doivent être remplies qu'à un tiers de leur capacité. Une friteuse trop pleine peut déborder lorsqu'on y plonge des alimentés. Si vous utilisez un mélange d'huile et de graisse pour la friture, mélangez-les avant de chauffer, ou pendant la fonte des graisses.

Les aliments à frire doivent être le plus sec possible. La présence de cristaux de glace sur des alimentés congelés ou d'humidité sur des alimentés frais peut provoquer une ébullition et un débordement de l'huile. Surveillance attentivement pour prévenir les débordements et la surchauffe pendant la friture à haute ou moyenne température. N'essayez jamais de déplacer un écipient de cuisson contenant de l'huile chaude, en particulier une friteuse. Attendez que l'huile ait refroidi.

Lorsque le grill est en marche, ne vous servez pas de la grille d'évacuation (la grille le long de la partie arrêté de la cusinière) pour réchauffer des assiettes ou des plats, sécher des torchons ou ramollir du beurre.

N'utilise pas d'eau pour eteindre les incendies dus à la graisse et ne soulevez jamais un recipient de cuisson qui a pris feu. Eteignez la cusinière et etouffez un recipient qui a pris feu sur une table de cuisson en le recouvrant complètement avec un couvercle de taille appropriée ou une plaque de cuisson. Si possible, utilisez un extincteur à poudre chimique ou à mousse de type polyvalent.

La cuisson d'aliments à haute teneur en eau peut produit une « bouffée de vapeur » à l'ouverture de la porte du four. Lorsque vous ouvre la porte du four, reculez-vous et attendez que la vapeur se soit dissipée. Veillez à prévenir toute infiltration d'eau dans l'appareil.

Cet apparéil est lourd; prenez garde lorsqu'vous le déplacez.
L'appareil n'est pas censé être utilisé avec une minuteurie externe ni avec un système de contrôle à distance séparé.

Entretien de la Cuisinière

En raison de la condensation de vapeur pendant la cuisson, vous devrez peut-être essuyer (avec un chiffon doux) des gouttelettes d'eau presents sur la garniture extérieure du four. Cette précaution contribuera également à prévenir les taches et la décoloration de l'extérieur du four dues aux vapeurs de cuisson.

2. Vue d'Ensemble de la Cuisinière

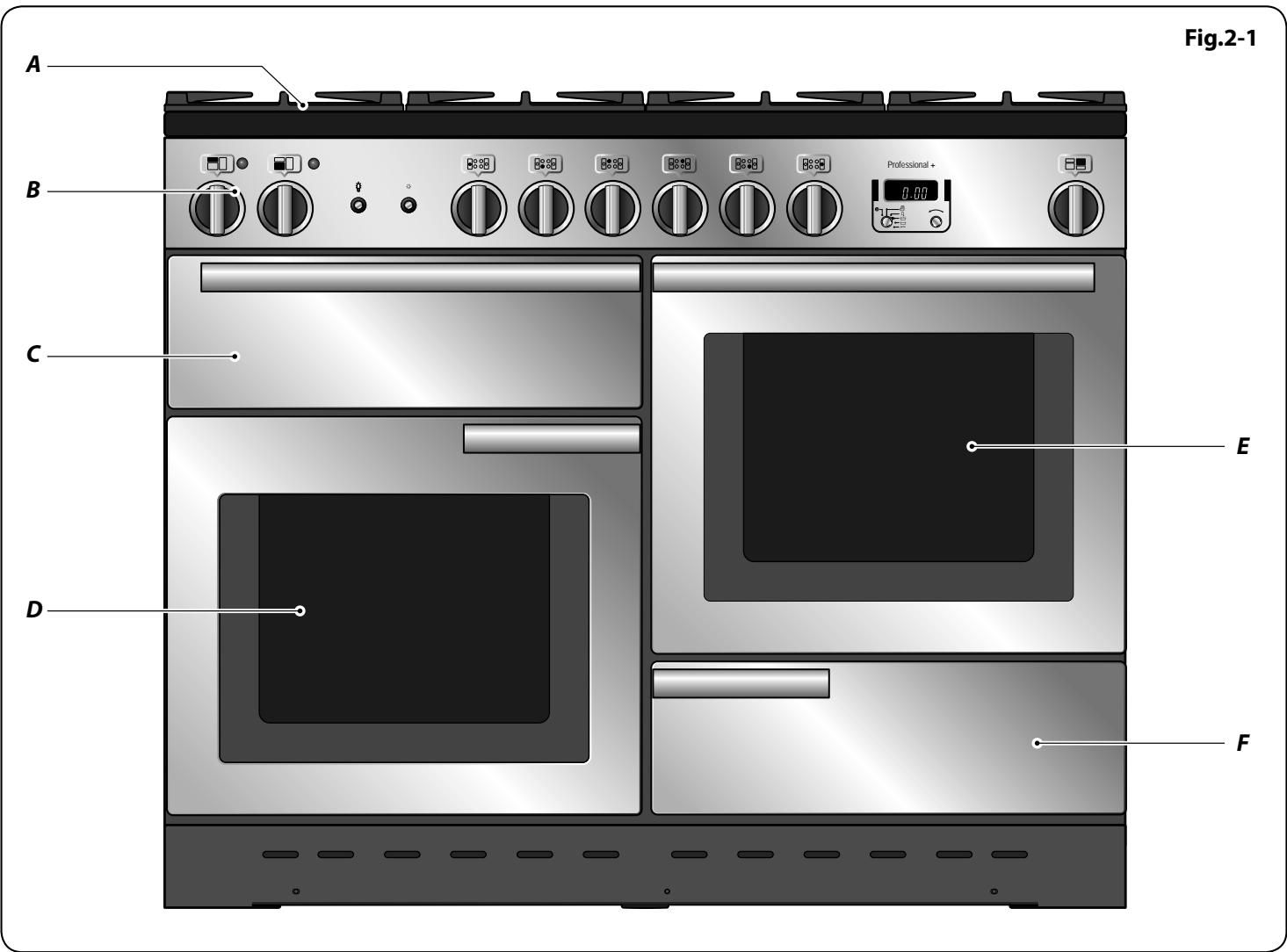

La cusinière 110 à gaz avec four électrique (Fig.2-1) possède les caractéristiques suivantes :

A. 6 brûleurs pour chauffe-assiettes complément 1 brûleur pour wok
B. Un panneau de commande
C. Un grill coulissant
D. Four conventionnel
E. Four ventilé principal (programmable)
F. Un tiroir de rangement

Brûleurs de Table de Cuisson

Le schéma à côté de chaque bouton indique le brûleur associé à ce bouton. Chaque brûleur est doté d'un dispositif de sécurité spécial qui coupe l'alimentation en gaz en cas d'extinction de la flamme.

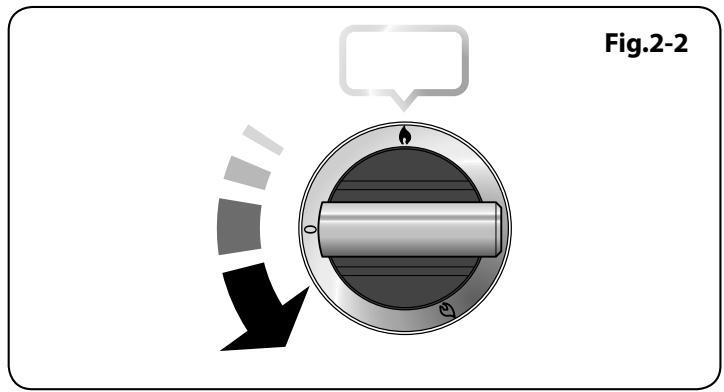

Lorsqu'on appuie sur le bouton de commande, une étincelle se produit à chaque brûleur – ceci est normal. N'essayez jamais de démonter ou de nettoyer autour d'un brûleur lorsqu'un autre brûleur est allumé. Vous risqueriez de receivevoir une décharge électrique.

Pour allumer un brûleur, appuyez sur le contacteur d'allumage et appuyez sur le bouton de commande associé et mettez-le sur le symbole grande flamme (H) (Fig.2-2).

François

Fig.2-3

Fig.2-4
Fig.2-5

Fig.2-6

Fig.2-7

Fig.2-8

Le dispositif d'allumage produit une étincelle et allume le gaz. Continuez d'appuyer sur le bouton pendant quelques secondes pour permettre l'arrivée du gaz dans le brûleur.

Si le brûleur s'éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n'a pas été enclenché. Mettez le bouton de commande sur la position Arrêt [Off] et attendez une minute avant d'essayer de nouveau, en appuyant un peu plus longtemps sur le bouton.

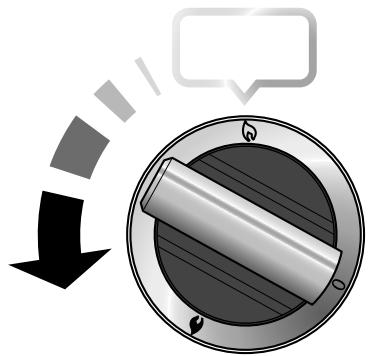

Tournez le bouton en sens anti-horaire pour régler la hauteur de flamme (Fig.2-3). Sur cette cusinière, la position minimum est au-delà de la position maximum, et non pas entre position maximum et arrêt.

Si la flamme d'un brûleur s'éteint, mettez le bouton de commande sur la position Arrêt [Off] et attendez une minute avant de rallumer.

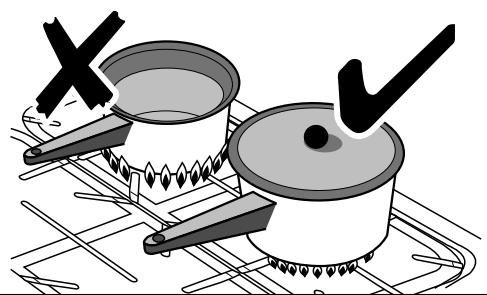

Veillez à ce que les flammes ne dépassent pas des récipients de cuisson. Utilisez un couvercle sur les récipients de cuisson pour porter à ébullition plus rapidement (Fig.2-4).

Veillez à ce que les recipients de cuisson de grande taille soient bien espacés entre eux.

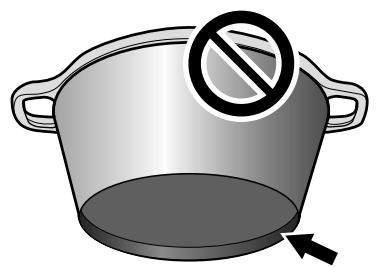

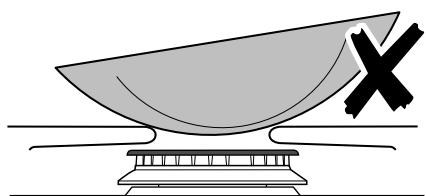

N'utilissez pas de casseroles ou marmites à fond concave ou à fond à rebord incurve vers le bas (Fig.2-5).

L'utilisation de dispositifs de mjotage, de type plaques d'amiate ou plaques métalliques, est DECONSEILLEE (Fig.2-6). Ces dispositifs diminuéreront les performances de la cuisinière et risquent d'endommager les grilles de la table de cuisson.

N'utilise pas des recipients de cuisson instables ou déformés susceptibles de se renverser, ni des recipients de cuisson à fond de très petit diamètre (casseroles à lait, pocheuses individuelles, etc.) (Fig.2-7).

Le diamètre minimum recommendé pour les recipients de cuisson est de 120 mm. Le diamètre maximum pour les recipients de cuisson est de 260 mm. N'UTILISEZ PAS de récipients de cuisson de diamètre supérieur à celui du foyer.

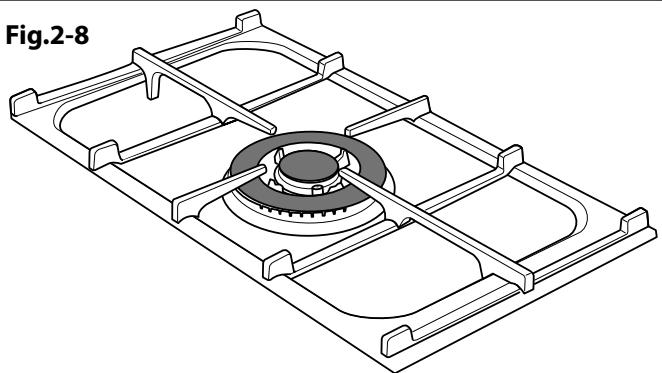

Brûleur de Wok

Le brûleur de wok (coup de feu) est conçu pour fournir une chaleur uniforme sur une grande surface. Il est parfait pour les grandes poèles et la friture rapide à feu vif (Fig.2-8).

Les petits brûleurs sont plus adaptés aux récipients de cuisson plus petits.

Les composants du brûleur sont démontables pour faciliter le nettoyage. Voir « Nettoyage de la Cuisinière »

En cas de débordement, essuyezès que possible la surface émaillée autour des brûleurs de la table de cuisson. Tâchez d'essuyer la substance renversée pendant que l'émail est encore chaud.

Remarque: Les récipiens en aluminium peuvent laisser des traces métalliques au niveau des grilles de la table de cuisson. Ces traces sont sans incidence sur la durabilité de l'email et peuvent être éliminées à l'aide d'un nettoyant pour métaux.

Support Spécial de Wok (Option)

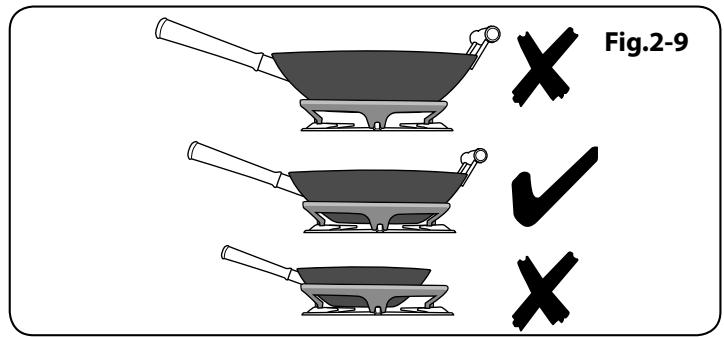

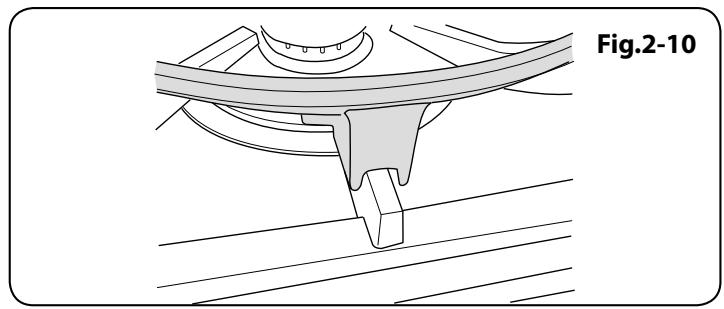

Le support spécial de wok est donc pour permettre l'utilisation d'un wok de 35~cm . Si vous utilisez un autre modèle de wok, vérifie qu'il repose correctement sur le support spécial. Les woks peuvent avoir des tailles et des formes très variees. Il est important que le wok repose correctement sur le support - mais si le wok est trop petit, il ne sera pas bien maintainu en place par le support spécial (Fig.2-9).

Le support spécial de wok doit être utilisé uniquement sur le brûleur de wok à triple élément. Lorsque vous placez le support spécial, vérifie que le wok repose bien sur les barres avant et arrière et qu'il est bien soutenu par une grille de la table de cuisson. Verifie que le support spécial est stable et que le wok est placé à niveau sur le brûleur (Fig.2-10).

Le support spécial deviendra très chaud pendant l'utilisation – laissez-le refroidir suffisamment longtemps avant de le retirer.

Plaque à Griller (Option)

La plaque s'adapte sur les plaques de cuisson gauche, de l'avant vers l'arrière (Fig.2-11). Elle s'utilise pour la cuisson directe des alimentes. N'utilise pas de recipients de cuisson sur cette plaque. La plaque a griller a une surface antiadhésive susceptible d'être endommagée par des ustensiles de cuisine métalliques (spatules, par exemple). Utilisé des ustensiles en bois ou en plastique thermorésistant.

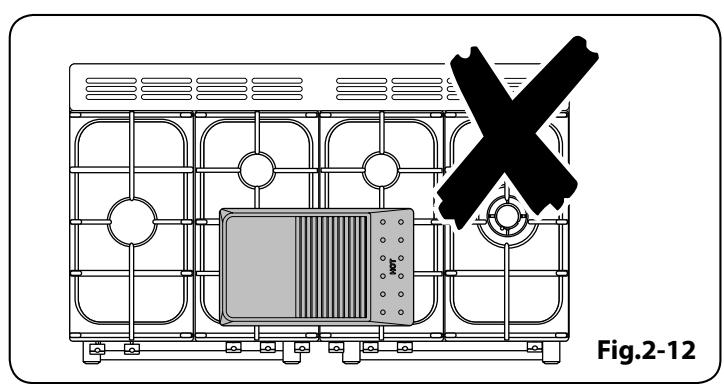

NE LA PLACEZ PAS transversalement - elle sera mal placée et instable (Fig.2-12).

NE LA PLACEZ PAS SUR aucun autre brûleur - elle n'est pas conscience pour être placée sur un autre logement de la table de cuisson.

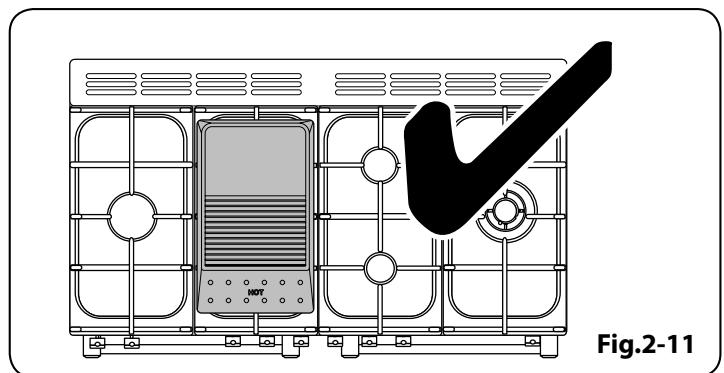

Placez la plaque à griller sur les grilles des brûleurs de la table de cuisson. Vérifiez qu'elle est placée correctement.

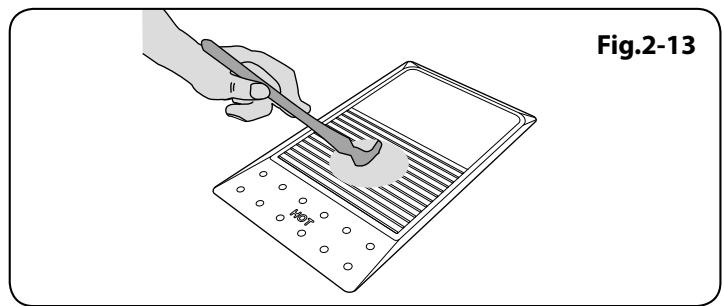

Avant l'utilisation, vous pouvez enduire la plaque d'une légère couche d'huile à friture (Fig.2-13). Allumez les brûleurs de la table de cuisson et réglez la hauteur de flamme selon les besoins.

Préchauffez la plaque à griller pendant 5 minutes au maximum avant d'y déposer les aliments. Un préchauffage plus long risque de l'endommager. Pour réduire la chaleur, tournez les boutons de commande vers le réglage inférieur indiqué par le symbole petite flamme.

Veillez à ce qu'il y ait toujours suffisamment de place autour de la plaque à griller pour permettre l'échévement des gaz.

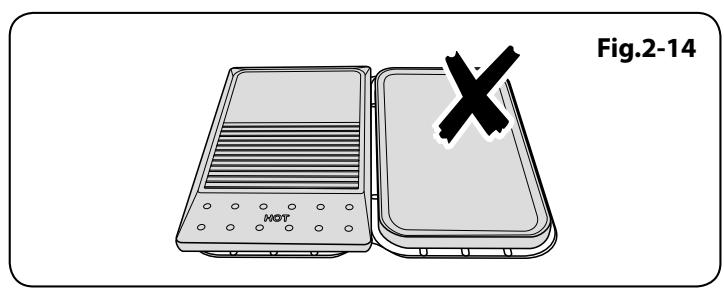

N'utilisez jamais deux plaques à griller côte à côte (Fig.2-14).

Après la cuisson, laissez refroidir la plaque à griller avant de la nettoyer.

François

Gril / Gril Coulissant « Glide-out »

Ouvrez la porte du grill et tirez la lèchefrite (Fig.2-15) ou le support de grill (Fig.2-16) vers vous à l'aide de la poignée.

Le grill a deux éléments qui permettent deCHAuffer la totalité de la lèchefrite ou seulement la partie droite de cette-ci.

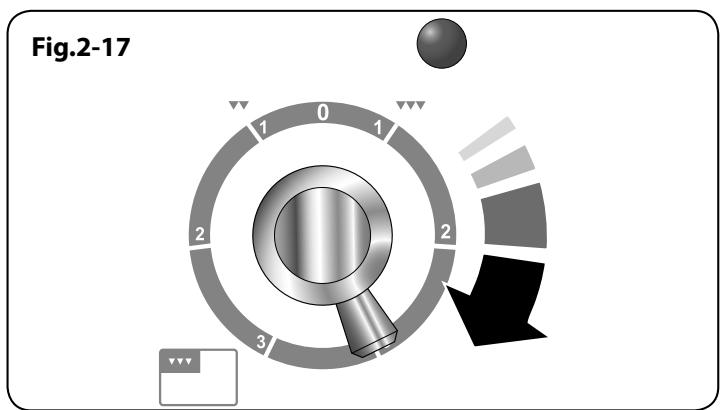

Tournez le bouton de commande pour régler la chaleur du grill. Pour un chauffage total, tournez le bouton en sens horsaire (Fig.2-17).

Pour le chauffage de la partie droite, tournez le bouton en sens antihoraire. Le voyant à côté de la commande du grill s'allumera.

Pour obtenir les salariés résultats possibles, préchauffez pendant deux minutes avec la l'échéfte en place. Vous pouvez-retirer la grille de la l'échéfte et y déposer les alimentés pendant le préchauffage.

NE LAISSEZ PAS LE GRIL EN MARCHE pendant plus de quelques instantsi la lèchefrite n'est pas en place sous le grin,eci pour prévenir le risque de surchauffe des boutons de commande.

Après préchauffage du grill, retirez de nouveau la l'échefrite et replacez la grille avec les alimentents sur la l'échefrite. Réinsérez la l'échefrite ou le support de l'échefrite dans l'enceinte du grill. Lorsque vous utilisez le grill, vérifie que la l'échefrite du grill est bien insérée jusqu'àu fond.

Des composants accessibles risquent devenir chauds pendant l'utilisation du grill. Eloignez les enfants de la cusinière.

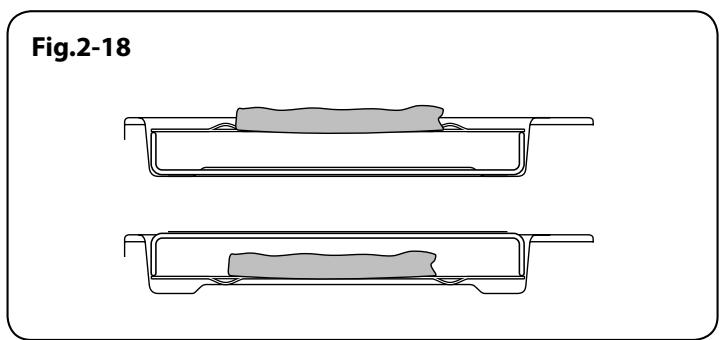

La grille de la l'échefrite est réversible pour permettre deux positions de gril (Fig.2-18).

Ne fermez jamais la porte du grill lorsque celui-ci est en marche.

Fours

L'horloge doit être réglée sur l'houre actuelle pour que les jours puissant fonctionner. Voir les instructions de la section « Horloge » pour le réglage de l'heure.

Remarque - Les références au four gauche et droit s'entendant vu de l'avant.

Le four de gauche est un four conventionnel, alors que le four de croite est un four à chaleur tournante.

Four Conventional

Un four conventionnel doté de deux éléments chauffants, l'un visible dans la voûte du four, et l'autre sous la sole du four.

Remarque: Veillez à ne pas toucher l'élement supérieur et le déflecteur de l'élement lors de l'insertion ou du retrait des plats dans le four.

L'élement supérieur exposé risquant de cuire certains aliments trop rapidement, nous vous recommandons de placer les alimentés dans la partie inférieure du four. Vous devrez peut-être aussi diminuer la température du four.

Des alimentéssemblablescuits ainsi devront'êtreintervertis pour cuire uniformément.

Four Ventilles

Le ventilateur du four brasse l'air chaud continulement, assurant ainsi une cuisson plus rapide et plus uniforme.

En général, les températures de cuisson recommendées pour les jours ventilés sont inférieures à celles pour des jours conventionnels.

N'oubliez pas : toutes les cusinières sont différentes - les températures de vos nouveaux jours peuvent être différentes de celles de votre ancienne cusinière.

Fonctionnement du Four

Mettez le bouton de réglage de température du four sur la température requise (Fig.2-19).

Levoyant du four restera allumé jusqu'à ce que le four atteigne la température requise. Le système démarre alors un cycle de marche-arrêt puisque le four maintainé la température sélectionnée (Fig.2-20).

Elément Gratineur

L'élement gratineur est situé dans la partie supérieure du four gauche. Il peut être utilisé à la fin de la période de cissson normale pour gratiner davantage un gratin ou dorer une viande.

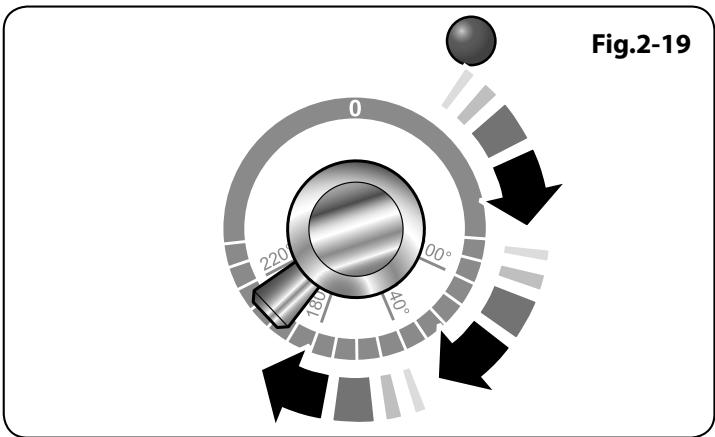

Lorsque la cuisson normale est terminée, tournez le bouton de thermostat du four gauche en sens horaire pour leMETRE sur la position de gratinage, indiquee par le ( ) sur le panneau de commande.

Lorsque le bouton de thermostat est sur cette position, seul l'objet gratineur fonctionnera. Les éléments chauffants supérieurs et inférieurs s'arrêtent automatiquement.

Fig.2-21

A-Bouton Minuterie, B-Bouton Reglage

Fig.2-22

Fig.2-23

Fig.2-24

Fig.2-25

Fig.2-26

Fig.2-27

Horloge

Vous pouvez utiliser l'horloge pour eteindre le four a droite sur et en dehors. L'horloge doit etre reglee a I'heure de la journee avant que le four fonctionne.

Horloge de 2 Boutons (Professional+)

Réglage de L'heure

L'horloge est montré dedans (Fig.2-21). Àpès raccordement initial de l'horloge, l'affichage clignotera pour indiquer (0.00) et ( ) alternatively.

Pour régler l'horloge sur l'heure actuelle, tournez et appuyez sans relâcher sur le bouton Minuterie pour lemettre sur le symbole horloge [①] tout en tournant le bouton Réglage vers la gauche ou vers la droite jusqu'à l'affichage de l'heure correcte. N'oubliez pas que c'est une horloge 24 heures.

Relâchez le bouton Minuterie; il reviendra à la position verticale de réglage manuel de four.

IMPORTANT : Le four ne fonctionnera pas si l'horloge n'a pas ete reglee.

Minuterie

Tournez le bouton Minuterie vers la croite jusqu'à la position minuterie [Ω] vous devrez entendre un déclic lorsqu'il est à la position correcte (Fig.2-22).

Utilisez le bouton Réglage pour régler le temps de cuisson comme indiqué ci-dessous (Fig.2-23).

Vous pouvez remettre le bouton sur la position verticale de réglage manuel [ ] pour pouvoir voir l'heure ou le laisser sur la position minuterie [ ] pendant toute la durée de la cuisson.

Tournez le bouton Réglage en sens antihoraire pour arrêté le signal sonore.

Le « temps de cuisson», c'est-à-dire la durée pendant laquelle vous pouze que le four fonctionne.
« L'heure d'arrêt», c'est-à-dire l'heure à laquelle vous poulez que le four s'arrête.

Arrêt Automatique du Four Gauche

Tournez le bouton Minuterie pour lemettre sur la position [□] (Fig.2-24).Réglez l'heure d'arrêt du four à l'aide du bouton Réglage. Vous pouvez régler le four pour qu'il s'arrête à n'importéquel moment dans les 24 heures qui suivent. AUTO sera affché (Fig.2-25).

Tournez le bouton Minuterie pour lemettre sur la position « AUTO ».

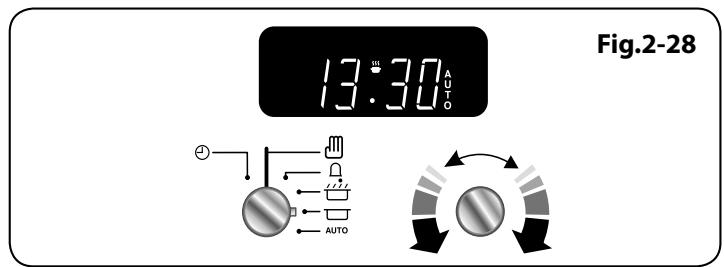

Le signal sonore indiquera la fin de la cuisson à l'heure prévue. Tournez le bouton Minuterie pour lemettre sur la position verticale [ ] pour revenir au fonctionnement manuel.

Mise en Marche et Arrêt du Four Gauche Avec Minuterie

Vous ne pouvez pas régler directement une heures de mise en marche – celle-ci est réglée automatiquement lors de la sélection du temps de cuisson et de l'heure d'arrêt.

Tournez le bouton Minuterie pour lemettre sur la position [ ] (Fig.2-26).

Utilisez le bouton Réglage pour régler le « temps de cuisson » comme indiqué ci-dessous (Fig.2-27).

Tournez le bouton Minuterie pour lemettre sur la position [1].L'affichage indiquera l'heure et le « temps de cuisson » que vous venez de regler. Utilisez le bouton Reglage pour regler « I'heure d'arrêt » comme indiqué ci-dessous (Fig.2-28).

« L'heure d'arrêt » sera affichée, « AUTO » sera affchéé. Réglez le (les) four(s) à la température requise. Tournez le bouton Minuterie pour lemettre sur la position « Auto »

Le signal sonore indiquera la fin de la cuisson. Tournez le bouton Minuterie pour lemettre sur la position verticale [ ] pour revenir au fonctionnement manuel.

Si vous étés absent pendant la cuisson, ne vous inquiétez pas au sujet de l'arrêt du signal sonore, celui-ci s'arrêtera après un certain temps. A votre retour, tournez le bouton Minuterie pour lemettre sur la position verticale [ ] pour revenir au fonctionnement manuel.

AUTO est Affché, et vous Voulez Remetre le Four sur Fonctionnement Manuel

Pour annuler tout réglage automatique tournez brièvement le bouton Minuterie pour lemettre sur le symbole horloge [①]puis relâchez-le.

Fonction de Verrouillage

Après activation de la fonction de verrouillage, le four droit peut fonctionner normalement, mais le four gauche est verrouillé et ne s'allumera pas.

Activation de la Fonction de Verrouillage

Vérifiez que l'horloge est sur le mode manuel et annulez tout programme en cours.

Tournez et appuyez sans relâcher sur le bouton Minuterie pour lemettre sur lesymbole horloge [①]pendant environ 8 secondes.«On»[Marche] sera affché (Fig.2-29).

Tout en maintainant le bouton Minuterie sur le symbole horloge [⊙], tournez le bouton Réglage en sens horaire jusqu'à l'affichage du symbole clé [⊙] et de «OF » [Arrêt] (Fig.2-30). Relâchez les boutons.

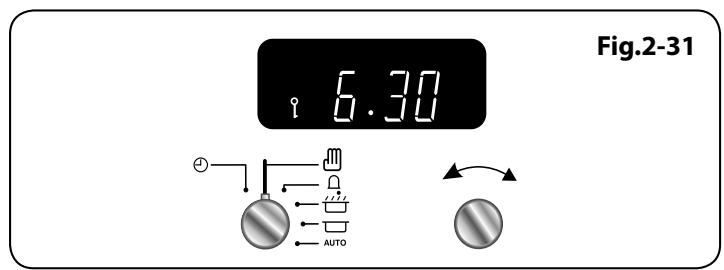

Le four gauche est à présent verrouillé, comme indiqué par l'affichage de l'heure et du symbole clé (Fig.2-31).

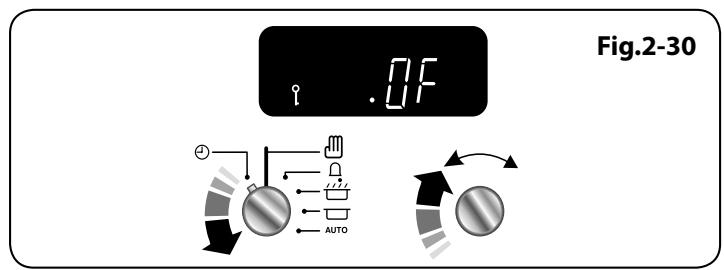

Désactivation de la Fonction de Verrouillage

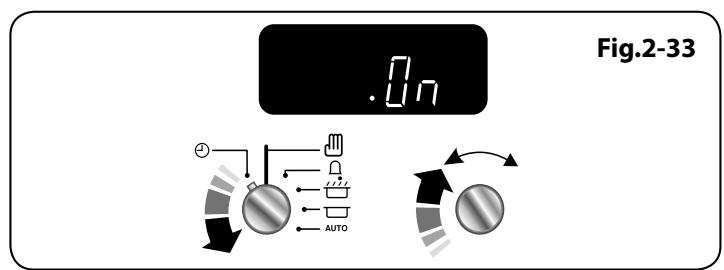

Tournez et appuyez sans relâcher sur le bouton Minuterie pour lemettre sur lesymbole horloge [O]pendant environ 8 secondes.« OF »[Arrêt] sera affché (Fig.2-32).

Tout en maintainant le bouton Minuterie sur le symbole horloge [⊙], tournez le bouton Réglage en sens hora jusqu'à ce que le symbole clé [?] soit replacé par l'affichage de « On » [Marche] (Fig.2-33). Relâchez les boutons.

Après quelques secondes, l'heure est de nouveau affichée.

Le four peut être maintainant utilisé normalement.

Fig.2-34

A-Minuterie,B-«Tempsdecuisson》,C-«L'heured'arrêt》， D-Manuel,E&F-Boutons'darrangement de temps

Fig.2-35

Fig.2-36

Fig.2-37

Fig.2-38

Fig.2-39

Fig.2-40

Fig.2-41

Fig.2-42

Fig.2-43

Horloge de 6 Boutons (Kitchener)

Réglage de L'heure

L'horloge est montré dedans (Fig.2-34). Àpès raccordement initial de l'horloge, l'affichage clignotera pour indiquer (0.00) et ( ) alternatively.

Appuyez en continu sur les boutons [♀] et [♀] comme indiqué à la Fig.2-35. En même temps, appuyez sur (-) ou (+) jusqu'à l'affichage du temps de cuisson requis.

N'oubliez pas qu'il s'agit d'une horloge 24 heures.

Si vous faites une erreur ou si vous vous trompez de bouton, mettez l'appareil hors tension pendant une ou deux minutes, puis recommencez la procédure.

Minuterie

Appuyez sans relâcher sur la minuterie [♀] (Fig.2-36). En même temps, appuyez sur (-) ou (+) jusqu'à l'affichage du temps de cuisson requis (Fig.2-37).

Vous pouvez vérifier le temps de cuisson qui reste en appuyant sur [] , et annuler le signal sonore en appuyant encore une fois sur [] .

Le « temps de cuisson», c'est-à-dire la durée pendant laquelle vous voulez que le four fonctionne.
« L'heure d'arrêt», c'est-à-dire l'heure à laquelle vous poulez que le four s'arrête.

Arrêt Automatique du Four Gauche

Appuyez sans relâcher sur le bouton Heure d'arrêt [□], (Fig.2-38). En même temps, appuyez sur (-) ou (+) jusqu'à « l'heure d'arrêt » s'affiche (Fig.2-39). AUTO sera affchéé.

Le signal sonore indiquera la fin de la cuisson à l'heure prévue. Mettez d'abord le bouton de commande du four sur la position 0 [Arrêt], puis appuyez une fois sur [ ] pour arrêté le signal sonore, appuyez de nouveau sur [ ] pour revenir au fonctionnement manuel.

Mise en Marche et Arrêt du Four Gauche avec Minuterie

Avant de régler la minuterie,CHOISSEZ le « temps de cuisson», et « l'heure d'arrêt »

Remarque : Vous ne pouvez pas régler directement une heures de mise en marche – celle-ci est régée automatiquement lors de la sélection du « temps de cuisson » et de « l'heure d'arrêt »

Appuyez sans relâcher sur le bouton Temps de cuisson [®, (Fig.2-40). En même temps, appuyez sur (-) ou (+) jusqu'à l'affichage du temps de cuisson requis (Fig.2-41).

Appuyez sans relâcher sur le bouton Heure d'arrêt [□], (Fig.2-42). En même temps, appuyez sur (-) ou (+) jusqu'à « l'heure d'arrêt » s'affiche (Fig.2-43). Relâchez les boutons.

AUTO sera affché.

Réglez le four sur la température requise. Le signal sonore indiquera la fin de la cuisson. Mettez d'abord le bouton de commande du four sur la position 0 (Arrêt), puis appuyez une fois sur [ ] pour arrêter le signal sonore, appuyez de nouveau sur [ ] pour revenir au fonctionnement manuel.

Si vous étés absent pendant la cuisson, ne vous inquiétez pas au sujet de l'arrêt du signal sonore, celui-ci s'arrêtea après un certain temps. A votre retour, mettez d'abord le bouton de commande du four sur 0, puis appuyez deux fois sur [ ] pour revenir au fonctionnement manuel.

AUTO est Affché, et Vous Voulez Remetre le Four sur Fonctionnement Manuel

Pour revenir à un fonctionnement manuel après un fonctionnement automatique, vous doivent annuler le « temps de cuisson ». Appuyez en continu sur la touche [□], puis appuyez sur la touche [-] jusqu'à ce que l'affichage indique (0.00).

Appuyez sur la touche [M] pour revenir à un fonctionnement manuel.

Fonction de Verrouillage

Après activation de la fonction de verrouillage, le four droit peut fonctionner normalement, mais le four gauche est verrouillé et ne s'allumera pas.

Désactivation de la Fonction de Verrouillage

Vérifiez que l'horloge est sur le mode manuel et annulez tout programme en cours.

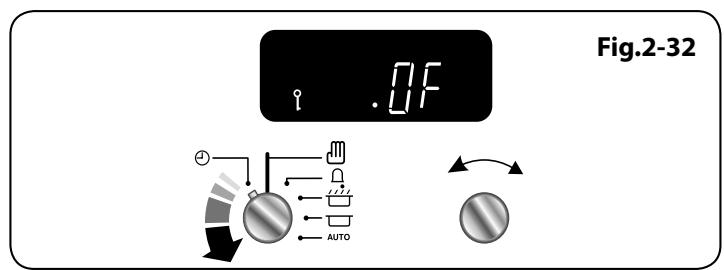

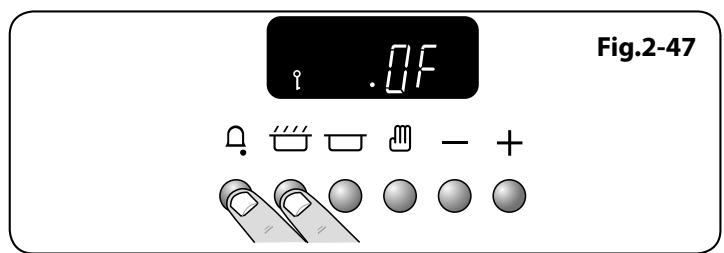

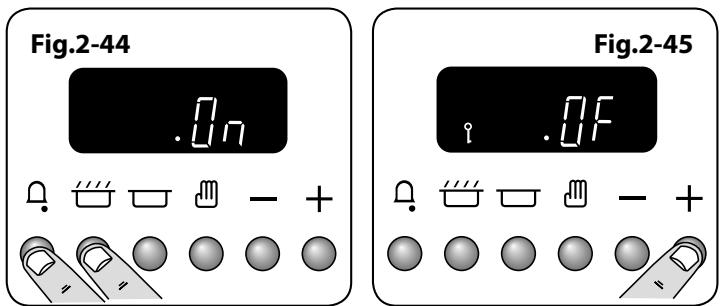

Appuyez sans relâcher sur les boutons Minuterie [♀] et Temps de caisson [♀]. « On » [Marche] sera affiché (Fig.2-44). Appuyez une fois sur le bouton « + ». Le symbole clé [♀] et « OF » [Arrêt] s'afficheront (Fig.2-45). Relâchez les boutons.

Le four gauche est à créé verrouillé, comme indiqué par l'affichage de l'heure et du symbole clé [†], (Fig.2-46).

Désactivation de la Fonction de Verrouillage

Appuyez sans relâcher sur les boutons Minuterie [♀] et Temps de caisson [♀]. « OF » [Arrêt] sera affché (Fig.2-47). Appuyez une fois sur le bouton « + ». Le symbole de clé [♀] disparait et « On » [Marche] s'affiche (Fig.2-48). Relâchez les boutons.

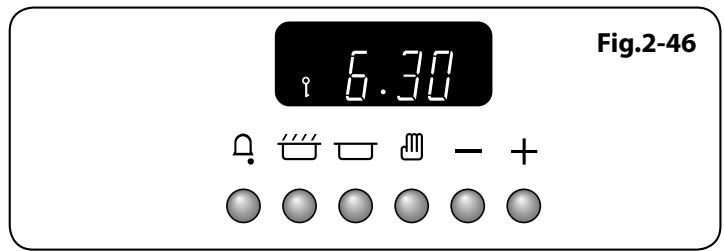

Après quelques secondes, l'heure est de nouveau affichée.

Le four peut être à présent utilisé normalement.

François

Accessoires

Grilles de Four

Outre la grille plate, certains modèles sont fournis avec une grille surbaissée (Fig.2-49), qui augmente les possibités d'espacement entre les grilles de four.

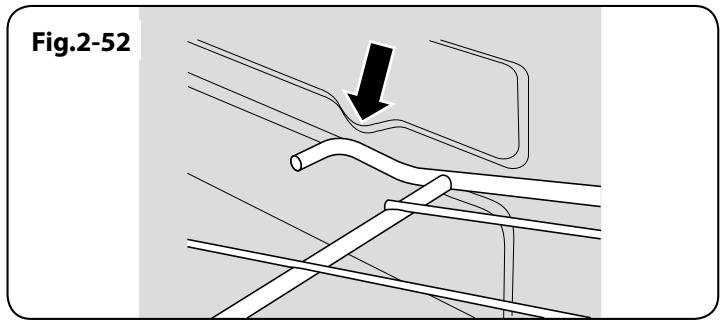

Les grilles de four peuvent être facilement retirees et remises en place. Tirez la grille vers l'avant jusqu'à ce que l'arrête de la grille soit arrêté par les butées d'arrêt latérales du four (Fig.2-50).

Soulevez l'avant de la grille pour faire passer l'arrière de la grille sous la butée d'arrêt, puis tirez la grille vers l'avant (Fig.2-51).

Pour remettre la grille en place, mettez la grille à niveau avec une glissière latérale du four, puis insérez la grille à fond jusqu'à ce que les extrémités soient en contact avec la butée d'arrêt de la grille. Soulevez l'avant de la grille pour que les extrémités puissant dépasser les butées, puis abaissez l'avant pourmettre la grille à l'horizontal, avant de l'insérer à fond (Fig.2-52).

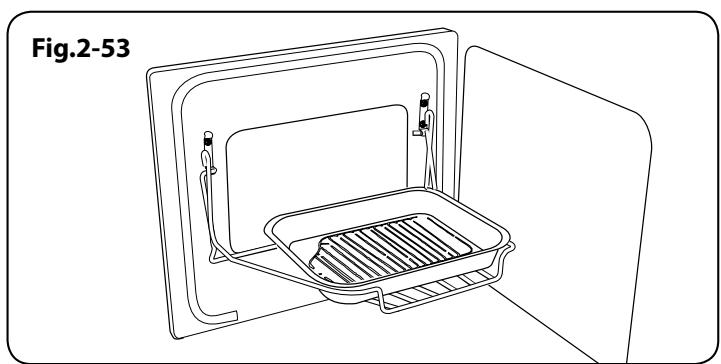

Le Handyrack (Fig.2-53) se monte uniquement sur la portedu four gauche. Il est facile de surveiller les alimentés faisantainsi car vous pouzez y acceder lorsque la porte est ouverte.

Le Handyrack peut supporter un poids maximum de 5,5 kg. Il ne doit être utilisé qu'avce le plat à rôtin fourni, qui est spécialement concu pour être utilisé avec le Handyrack. Tout autre réciendent de cuisson risque d'être instable.

Vous pouvez le monter sur deux positions. Retirez une des grilles et placez l'autre selon les besoin.

Lorsque le Handyrack est utilisé sur sa position supérieure, d'autres plats peuvent être cuits sur une grille placée à la position inférieure ou placée directement sur la sole du four.

Lorsque le Handyrack est utilisé sur sa position inférieure, d'autres plats peuvent être cuits sur une grille placée à la deuxième position du four ou directement sur la sole du four.

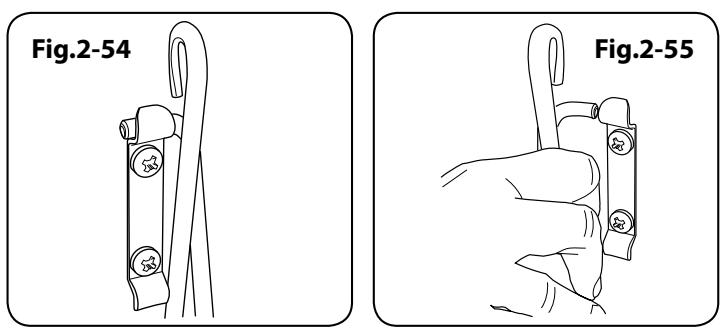

Pour monter le Handyrack, placez un côté sur le support de la porte (Fig.2-54). Extraire l'autre côté pour l'accrocher sur l'autre support (Fig.2-55).

Eclairage du Four Principal

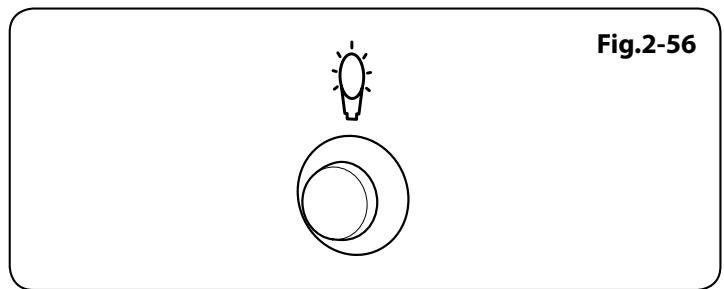

Appuyez sur le bouton approprié pour allumer l'éclairage du four (Fig.2-56).

Si l'éclairage est défectueux, mettez la cusinière hors tension avant de changer l'ampoule. Pour des informations détaillées sur la façon de changer une ampoule de four, reportez-vous à la section « Dépannage »

Rangement

Le tiroir inférieur permet le rangement des plaques de cuisson et autres ustensiles de cuisine. Il peut devenir très chaud; n'y rangez pas des objets susceptibles de fondre ou de s'enflammer.

Pour-retirerle tiroir,ouvre-le complètement et tirez vers le haut (Fig.2-57).

François

3. Consels pour la Cuisson

Conseils Pour la Cuisson avec Minuterie

Si vous désirez cuire plusieurs plats simultanément,CHOISSEZ des plats nécessitant approximativement le même temps de cuisson. Cependant, la cuisson de certains plats peut etre légèrement « ralentie » en utilisant des petits plats de cuisson et en les recouvrant d'une feuille de papier aluminium, ou « accélérée » en utilisant de plus petites quantités ou des plats de cuisson plus grands.

Evitez d'utiliser des alimentes rapidement périassables (poisson, porc, etc.) si vous prévoyez une longue période d'attente,URTOUT par temps chaud.

A Ne placez pas des alimentes chauds dans le four qui sera utilisé avec la fonction minuterie.
N'utilise pas un four deja chaud avec la fonction minuterie.
N'utilise pas la fonction minuterie avec un four si le four adjacent est deja chaud.

Décongelez complètement les volailles entières avant de lesmettre au four. Assurez-vous que les viandes et volailles sont bien cuites avant de les servir.

Tableau 3-1 La tableau de conversion de température

Température (Réglage de gaz)	Température (°C / °F)
1	140 / 275
2	150 / 300
3	160 / 325
4	175 / 350
5	190 / 375
6	205 / 400
7	220 / 425
8	230 / 450

Conseils Généaux pour la Cuisson au Four

Veillez à ce que les grilles soient toujours insérées à fond dans le four.

Placez les plaques de cuisson, plats à rôtir, etc., à niveau, au centre des grilles du four. Placez les autres plats au centre sur les grilles. Eloignez les plaques et les plats de cuisson des bords du four, afin de ne pas trop dorer les alimentés.

Pour dorer un plat uniformément, il est recommandé d'utiliser une plaque de cuisson de dimensions maximales de 340mm (13^1 / 2^ ) by 340mm (13^1 / 2^ )

Lorsque le four est en marche, NE LAISSEZ PAS la portedu four ouverte plus longtemps que nécessaire, afin deprévenir une surchauffe des boutons de commande.

• Laissez toujours un « doigt de largeur » entre des plats placés sur une grille de four. Ceci afin de facilititer la circulation de chaleur autour des plats.
  Pour réduire les projections grasses lorsque vous ajoutez des légumes dans laGRAISSÉchaude autour d'un roti, séchez soigneusement les légumes ou enduisez-les d'un peu d'huile à friture.
• Placez les plats susceptibles de bouillir et déborderpendant la cuisson sur une plaque de cuisson.
• Les panneaux internes autonettoyants (voir la section « Nettoyage de la Cuisinière ») sont plus efficaces lorsqu'on évite les projections grasses. Couvre la viandependant la cuisson.
  Le four produit assez de chaleur pendant la cuisson pour rechauffer des assiettes placées dans l'enceinte du grill.
  Si vous souhaitez dorer un fond de tarte, préchauffez une plaque de cuisson pendant 15 minutes avant de placer le plat au centre de la plaque.

4. Cuisson de la Table

Les températures du four et les temps de cuisson sont fournis à titre indicatif uniquement. En fonction des goûts de chacun, les températures devront peut-être être modifiées dans un sens ou dans l'autre, pour obtenir les résultats que vous recherchez.

Dans un four ventilé les plats sont cuits à une température plus basse que dans un four traditionnel. Lorsque vous suivez une recette, réduisez la température indiquée de 10^ et le temps de cuisson de 5-10 minutes. La température dans un four ventilé ne varie pas selon la position dans le four – vous pouvez donc utiliser n'importe qu'elle grille.

H-Haut; C-Centre; B-Base

	Gauche de Température Fonction de Four à Chaleur Tournante °C	Position de Grille	Droite la Température Fonction du Four Conventional °C	Temps de Cuisson Approximatif
Vande
Bœuf	150	C	160	30-35 minutes par 500g +30-35 minutes.
	190	C	200	20-25 minutes par 500g +20-25 minutes.
Agneau	150	C	160	30-35 minutes par 500g +30-35 minutes.
	190	C	200	20-25 minutes par 500g +20-25 minutes.
Porc	150	C	160	35-40 minutes par 500g +35-40 minutes.
	190	C	200	25-30 minutes par 500g +25-30 minutes.
Volaille
Poulet	150	C	160	20-25 minutes par 500g +20-25 minutes.
	190	C	200	15-20 minutes par 500g +15-20 minutes.
Dinde	150	C	160	25-30 minutes par 500g +25-30 minutes.
	190	C	200	20 minutes par 500g +20 minutes.
Canard	150	C	160	25-30 minutes par 500g.
	190	C	200	20 minutes par 500g.
Plat braisé	130-140	C	140-150	2-4 heures selon la recette.
Poisson
	190	C	200	Filet 15-20 minutes. Morceau entier 15-20 minutes par 500g.
	190	C	200	Morceau entier 10 minutes par 500g +10 minutes.
	190	C	200	Steaks selon l'épaisseur.
Gâteau
Cake 100% fruits confits	140	C/B	150	45-50 minutes par 500g de pâte.
Fruits 180mm	150	C/B	160	2-2,5 heures.
Fruits 230mm	150	C/B	160	3,5 heures.
Gâteau quatre quarts 180mm	180	C	190	20-30 minutes.
Desserts
Tarte pâté brisée	180	C	190	30-40 minutes.
Tourtes aux fruits	180	C	190	30-40 minutes permutation après 25 minutes.
Tartelettes	180	C	190	15-20 minutes.
Pâté feuilletée	210	C	220	20-40 minutes selon la taille.
Meringues	90	C	100	2-2,5 heures selon la taille.
Pain	210	C	220	20-30 minutes.

5. Nettoyage de la Cuisinière

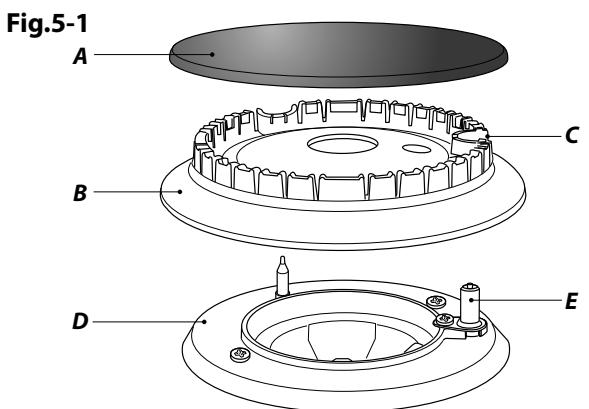

A-Chapeau, B-Tete, C-Encoche, D-Socle, E-Electrode

A - Chapeau de brûleur interne, B - Chapeau de brûleur externe, C - Tête de brûleur interne, D - Tête de brûleur externe, E - Socle de brûleur de wok

A - Encochrome, B - Electrode allumage

Informations Importantes

Avant un nettoyage complet, mettez la cuisinière hors tension. Laissez-la refroidir.

N'utilise jamais de solvants pour peinture, de cristaux de soude, de nettoyants caustiques, de poudres biologiques, d'eau de Javel, de nettoyants chlorés, ni de produits abrasifs à gros grain ou de sel.
A Ne mélangez pas plusieurs produits nettoyants, car ils risquent de réagir entre eux et d'avoir des effets nocifs.

Toutes les parties de la cusinière peuvent être lavées à l'eau savonneuse chaude – mais voirlez à prévenir toute infiltration d'eau dans l'appareil.

N'oubliez pas de mesure de l'électricité avant de réutiliser la cuisine.

Brûleurs de Table de Cuisson

Certains modèles ont un anneau de garniture séparé qui se place sur la tête du brûleur.

Les têtes et chapeaux de brûleurs sont démontables pour faciliter le nettoyage.

Ne lavez pas les têtes de brûleur au lave vaiselle.

Vérifiez qu'ils sont complètement secs avant de les remettre en place.

Brûleurs Mono-élément

Lors de la remise en place de la tête du brûleur, assurez-vous que l'encoche est en face de l'électrode ou du trou sur le socle. Vérifie que la tête du brûleur est à niveau et que le chapeau est bien centré sur la tête du brûleur (Fig.5-1).

Brûleur de Wok

Le brûleur de Wok est un peu plus complexe mais est aussi démontable à des fins de nettoyage.

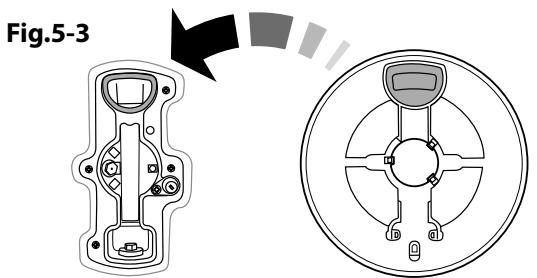

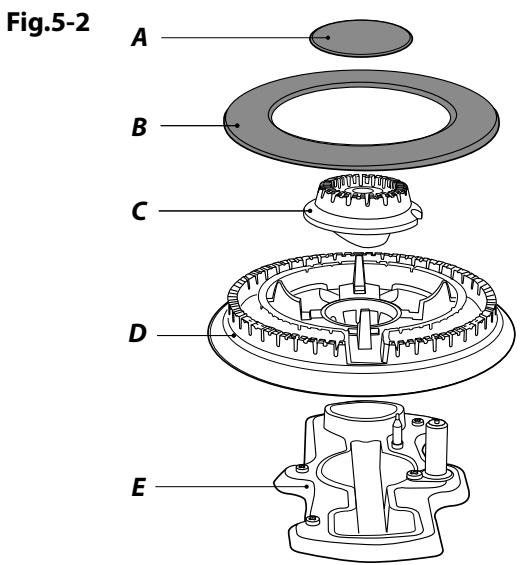

Lors du remontage des éléments du brûleur de wok (Fig.5-2), returnez l'anneau de garniture et repérez la partie en forme de « D » (Fig.5-3). Tournez la tête jusqu'à ce que le « D » corresponde à celui situé sur le socle du brûleur. Retournez la tête et placez-la sur le socle du brûleur.

Pour monter le petit brûleur interne, repêrez la grande encoche d'électrode sur le bord du brûleur. Alignez-la sur l'électrode d'allumage blanche et placez le brûleur interne sur le grand anneau du socle (Fig.5-4). Montez les deux chapeaux de brûleur, en vérifiant qu'ils sont placés correctement. Assurez-vous que les orifices de brûleur ne sont pas obstrués. En cas d'obstruction des orifices, retirez les particules tenaces à l'aide d'un bout de fusible.

Support Spécial de Wok (option)

Il est recommandé d'utiliser de l'eau savonneuse chaude, un tampon recureur savonneux humide, un produit de nettoyage semi-liquide ou un tampon recureur en nylon pour le nettoyage.

Plaque à Griller

Nettoyez toujours la plaque à griller après usage. Attende qu'elle soit complètement refroidie avant de la retirer. Plongez la plaque dans de l'eau savonneuse chaude. Utilisez un chiffon doux ou, dans le cas de taches tenaces, une Brosse à vaisselle en nylon.

Remarque : Si la plaque chauffante est lavée dans un lave-vaisse, il est possible que des résidus apparaisent à l'arrête. Ceci est normal et n'affectora pas les performances de votre plaque chauffante.

Gril Coulissant

A Avant de retirer des composants du grill pour les nettoyer, assurez-vous qu'ils ont refroidi ou protégéz-vous avec des gants isolants.

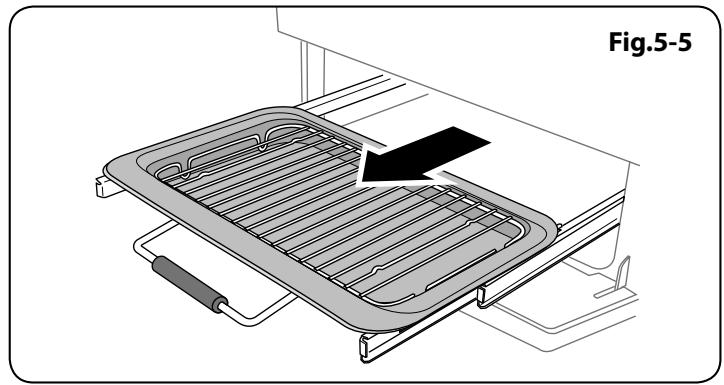

La lèchefrite et le support sont amovibles pour facilitier le nettoyage.

Lavez la lèchefrite et la grille à l'eau savonneuse chaude.

Après les grillades de viandes ou d'aliments salissants, faites tremper dans l'évier, pendant quelques minutes, immédiatement après la cuisson. Les taches tenaces sur la grille peuvent être enlevées à l'aide d'une brose en nylon.

La lèchefrite peut aussi être lavée au lave-vaisselle.

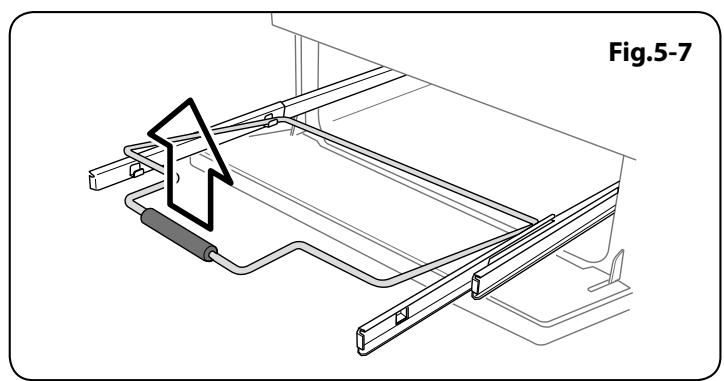

Procedez comme suit pour-retirer la lèchefrite à des fins de nettoyage. Pour-retirer le support de la lèchefrite, tirez la lèchefrite vers l'avant (Fig.5-5).

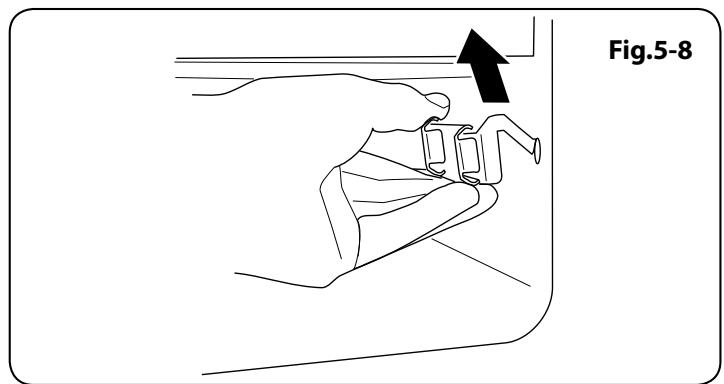

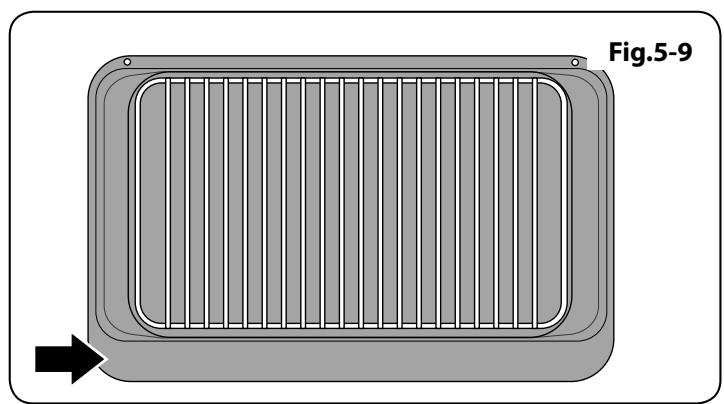

Soulevez la lèchefrite du support. Le support est maintainu sur les glissières laterales par deux clips de chaque côté (Fig.5-6). Pour chaque côté, soutenez la glissière laterale d'une main et, de l'autre, soulevez le support pour le dégager des clips lateraux (Fig.5-7). Par sécurité, repoussez les glissières laterales dans l'enceinte du grill. Pour faciliter le nettoyage de l'enceinte du grill, vous pouvez-retirer les glissières laterales en les décrochant des côtés de l'enceinte (Fig.5-8) et essuyer les côtés avec un chiffon doux imbibé de détergent doux.

NE LAVEZ PAS les glissières laterales au lave-vaissette.

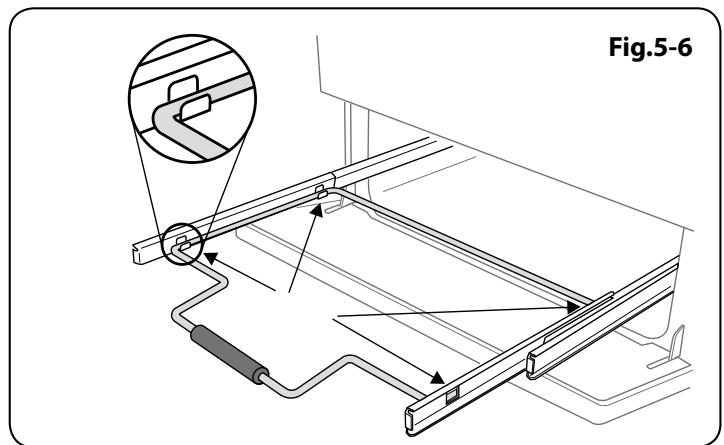

Après nettoyage, raccrochez les glissières laterales sur les côtés de l'enceinte du grill. Pour remonter le support, tirez les glissières laterales vers l'avant, et, pour chaque côté, soutenez la glissière et appuyez sur le support pour le réinsérer dans les glissières. Replacez la l'échefrite. Lors de la remise en place de la l'échefrite, assurez-vous que le bord large est à l'avant (Fig.5-9).

Panneau de Commande et Portes

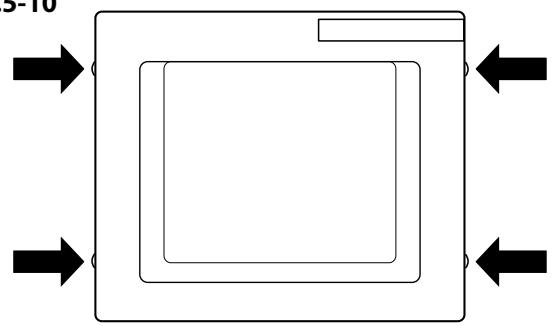

N'utilisez pas des produits nettoyants abrasifs, y compris des produits nettoyants semi-liquides, sur les surfaces en acier inoxydable brossé. Les mêleurs résultats s'obtiennent avec des détergents liquides. Le panneau et les boutons de commande doivent uniquement être nettoyés avec un chiffon doux imbibé d'eau savonneuse chaude – mais prenez garde à ce qu'aucun excédent d'eau ne s'infiltré dans l'appareil. Essuyez avec un chiffon propre puis astiquez avec un chiffon sec.

François

Fig.5-10

Fig.5-11

Panneaux de Porte Vitrée

Sur certains modèle, le panneau avant de la porte du four peut être retireé pour permettre le nettoyage des panneaux en verre. Avancez la cusinière afin de pouvoir acceder aux parties laterales (veuillez dire la section « Déplacement de la Cuisinière » des générantes instructions). Entrouvre la porte du four et retirez les vis de fixation du panneau avant des côtsés de la porte (deux de chaque côté) (Fig.5-10).

Soulevez le panneau de porte extérieur avec précaution. Vous pouvez à présent nettoyer la face interieure des panneaux, en veillant à ne pas déplacer ni mouiller les joints d'étanchéité de la porte.

Remarque: Si la porte est dotée d'un triple vitrage, les panneaux interieurs sont fixés ensemble et ne doivent pas séparés.

Après nettoyage, reposez le panneau de porte extérieur avec précaution et replacez les vis de fixation.

N'UTILISEZ PAS de produits nettoyants décapants et abrasifs ni de racloirs métalliques acérés pour nettoyer la surface en verre de la porte du four, afin de prévenir tout risque de rayures et de fissures du verre.

Fours

Panneaux Autonettoyants du Four

Les jours sont dotés de panneaux amovibles à revêtement émailé qui sont partiellement autonettoyants. Ceci n'empêche pas complètement la formation de taches sur le revêtement, mais réduit le nettoyage manuel nécessaire.

Le nettoyage automatique des panneaux est plus efficace à une température supérieure à 200^ . Si, en général, vous utilisez le four à des températures inférieures, retirez occasionallyment les panneaux et essuyez-les avec un chiffon non pelucheux imbibé d'eau savonneuse chaude. Séchez et replacez les panneaux dans le four chauffé à 200^ pendant environ une heures. Ceci assurera un bon fonctionnement des panneaux autonettoyants.

N'utilise pas de paille de fer ou tout autre matériel susceptible de rayer la surface.

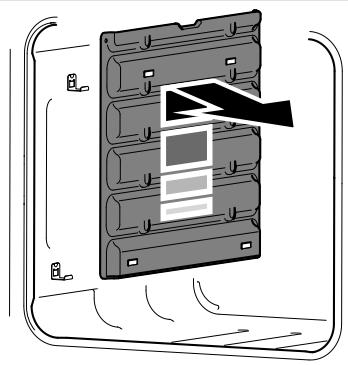

Déposer les Panneaux pour Nettoyer l'intérieur en Émail

Si vous souhaitez nettoyer l'intérieur du four qui est en émail, vous doivent restorer les grilles avant d'enlever les parois. Il n'est pas nécessaire de restrirer les supports pour enlever les parois. Soulevez chaque paroi et dégagez-la en la faisant coulibsser sur les supports (Fig.5-11). Une fois que les panneaux ont été retirés, l'intérieur en émail du four peut être nettoyé.

Remontez dans l'ordre inverse.

Tableau Nettoyage

Les produits nettoyants (Tabelle 5-1) indiqués sont en vente dans les supermarchés ou les magasins d'accessoires électriques.

Pour les surfaces émaillées, utilisez un produit nettoyant recommendé pour l'email vitrifié.

Un nettoyage régulier est recommandé. Pour faciliter le nettoyage, essuyez les taches immédiatement.

Table de Cuisson
Tabelle 5-1

Composant	Finition	Méthode de Nettoyage Recommandée
Surface de la table de cuisson (Têtes de brûleur et bouchons de brûleur inclus)	Émail ou acier inoxydable	Eau savonneuse chaude, chiffon doux. Frottez doucement avec un tampon à récurer en nylon pour éliminer les taches tenaces.
Table de cuisson céramique/induction	Verre trempé	Eau savonneuse chaude, nettoyant crème/tampon à récurer si nécessaire.
Plaque à griller (selon les modèles)	Surface antiadhésive	Laissez refroidir. Lave à l'eau savonneuse chaude. N'utilise pas de produits nettoyants/tampons abrasifs. Lave-vaisselle.
Zone de réchauffage (selon les modèles)	Verre trempé	Eau savonneuse chaude, nettoyant crème/tampon à récurer si nécessaire.
Extrieur de la Cuisinière
Composant	Finition	Méthode de Nettoyage Recommandée
Porte, pourtour de porte et extérieur du tiroir de rangement	Émail ou peinture	Eau savonneuse chaude, chiffon doux. Frottez doucement les tâches tenaces avec un détergent liquide.
	Acier inoxydable	Chiffon multi-uses en microfibre (supermarché).
Côtés et plinthe	Surface peinte	Eau savonneuse chaude, chiffon doux.
Dosseret / Grille arrière	Émail ou acier inoxydable	Eau savonneuse chaude, chiffon doux. Nettoyez soigneusement avec un produit nettoyant semi-liquide, si nécessaire.
Panneau de commande	Peinture, émail ou acier inoxydable	Eau savonneuse tiège. N'utilise pas de produits nettoyants abrasifs sur les caractères.
Boutons de commande/poignées et garnitures	Plastique/chrome ou cuivre	Eau savonneuse tiège, chiffon doux.
	Laiton	Produit de polissage pour laiton (supermarché).
Vitre de porte de four / Couvercle en verre	Verre trempé	Eau savonneuse chaude, nettoyant crème/tampon à récurer si nécessaire.
Four et Gril
Composant	Finition	Méthode de Nettoyage Recommandée
Parois, sole et voûte du four - PAS les PANNEAUX AUTONETTOYANTS (voir ci-dessous)	Émail	Tout produit nettoyant pour four utilisable avec l'émail. ATTENTION : PRODUITS NETTYANTS CORROSIFS/CAUSTIQUES POUR FOURS : SUIVEZ LES INSTRUCTIONS DU FABRICANT. Evitez tout contact avec les éléments du four.
Panneaux autonettoyants de four (selon les modèles)	Émail spécifique partiellement autonettoyant	Cette surface est autonettoyante à 200°C ou plus; vous pouze également retarder les panneaux et les nettoyer à l'eau savonneuse chaude et avec une brosse en nylon.
Grilles de four, Handyrack, grille de l'echefrite, Handygrill	Chrome	Tout produit nettoyant pour four utilisable avec le chrome. Tampon à récurer savonneux. Lave-vaisselle.
L'echefrite/Plat à viande (selon les modèles)	Émail	Eau savonneuse chaude. Tampon à récurer savonneux. Lave-vaisselle.

François

6. Dépannage

Défaillance de l'allumage ou des brûleurs de la table de cuisson

L'appareil est-il sous tension? L'horloge est-elle éclairée?

Si ce n'est pas le cas, l'alimentation électrique est peut'être défectueuse.

Les encoches du générateur d'étincelles (électrode d'allumage) ou du brûleur sont-elles obstruées par des débris?

Les anneaux de garniture et les chapeaux des brûleurs sont-ils places correctement : voir la section « Nettoyage de la Cuisinière »?

Les brûleurs de la table de cuisson ne s'allument pas

Assurez-vous que les éléments du brûleur ont été replaced correctement après avoir été essuyés ou retirés pour nettoyage.

Vérifiez que l'alimentation en gaz n'est pas défectueuse. Pour ce faire, vérifie le fonctionnement de vos autres apparèils à gaz.

Les brûleurs produits-ils une étincelle lorsque vous appuyez sur le bouton?

Si non, vérifie que le courant est allumé en s'assurant que l'horloge est illuminaire.

De la vapeur s'échappe du four

Pendant la cuisson d'aliments à haute teneur en eau (frites surgelées, par exemple) un peu de vapeur peut être visible à la grille à l'arrière du chauffe-plats.

Faites attention en ouvrant la porte du four, une bouffée de vapeur peut s'échapper momentarilyément à l'ouverture du four. Reculez-vous et attendez que la vapeur se soit dissipée.

Quels sont les produits de nettoyage recommendés pour la cuisineire?

Reportez-vous à la section « Nettoyage » pour en savoir plus sur le matériel recommendé pour le nettoyage.

N'utilise jamais de produits nettoyants caustiques ou abrasifs qui abimeront la surface.

Le ventilateur du four est bruyant

Le bruit du ventilateur peut changer pendant le chauffage du four - cei est tout a fait normal.

Les boutons de commande deviennent chauds lorsque j'utilise le four ou le grill. Comment faire pour empêcher cela?

Ceci est dû à la chaleur provenant du four ou du gril. Ne laissez pas la porte du four ouverte.

Lorsque vous utilisez le grill, assurez-vous que la l'echefrite du grill est bien insérée jusqu'à la butée arrière.

Laissez toujours la porte de l'enceinte du grill ouverte pendant l'utilisation du grill.

En cas de problème concernant l'installation, si mon installateur d'origine ne peut pas venir résoudre le problème, à qui incombent les frais?

C'est à vous qu'incombent ces frais. Les sociétés d'entretien factureront leurs interventions si elles réparent une installation effectue par votre installerateur d'origine. Il est de votre intérêt de contacter votre installerateur d'origine.

Panne de courant

En cas de panne de courant, n'oubliez pas de régler de nouveau l'horloge pour permettre le fonctionnement automatique du four.

Les alimentés cièsent trop lentement, trop rapidement, ou brûlent

Les temps de cuisson peuvent être différents de ceux de votre ancien four.

Vérifiez que vous utilisez les températures et positions de grilles de four recommendées.

En fonction des goûts de chacun, les températures devront peut-être être modifiées dans un sens ou dans l'autre, pour obtenir les résultats que vous recherchez.

La ciisson au four n'est pas uniforme

N'utilise pas de plat ou de plaque de cuisson de dimensions supérieures à celles indiquées dans la section « Conseils Généaux pour la Cuisson au Four »

Dans le cas d'un grand plat, vous devrez peut-être le tourner pendant la cuisson.

Si vous utilisez deux grilles, vérifie qu'il y aASFZ de place pour permettre à la chaleur de circuler. Lorsque vous inserez une plaque de cuisson dans le four, veillez à la placer au centre de la grille.

Vérifiez que le joint d'étanchéité de la porte n'est pas endommagé et que le loquet de porte est régle de façon à ce que la porte soit bien appuyée contre le joint.

Un récipient d'eau place sur la grille doit avoir une profondeur uniforme. (S'il est plus profond à l'arrière, par exemple, l'arrête de la cusinière doit être levé ou l'avant de la cusinière abaisse.) Si la cusinière n'est pas à niveau, demandez à votre fournisseur de laMETTE à niveau.

Le four ne s'allume pas

L'appareil est-il sous tension? L'horloge est-elle éclairée? Si ce n'est pas le cas, l'alimentation électrique est peut-être défectueuse.

Le sectionneur de l'alimentation electrique de la cuisine est-il sur la position Marche?

L'heure a-t-elle ete reglee?

Le symbole clé [ɪt] s'affiche-t-il pour indiquer le verrouillage du four ? Reportez-vous à la section « Horloge » des générées instructions pour un complément d'informations sur la fonction de verrouillage.

Le four ne s'allume pas avec la mise en marche automatique

Le bouton de commande du four a-t-il eté laissé par erreur sur ARRET (OFF)?

Four est-il verrouillé (voir ci-dessus)?

Avec le temps, la température du four de la cuisinière devient plus chaude

Si le fait demettre le bouton de réglage sur une température inférieure n'a pas eu d'effet ou a eu un effet-temporaire, vous devrez peut-être replacer le thermostat. Cette intervention doit être effectuee par un spécialiste de l'entretien.

L'éclairage du four ne fonctionne pas

L'ampoule a probablement grillé. Vous pouvez acheter une ampoule de rechange (non couverte par la garantie) dans un magasin d'accessoires électriques. Demandez une ampoule à culot vissable Edison 15W 230V, POUR FOURS. Cette ampoule doit pouvoir résister à une température de 300^ (Fig.6-1).

Coupez l'alimentation à l'aide du disjoncteur.

Avant de retirer l'ampoule usagée, mettez la cusinière hors tension et assurez-vous que le four a refroidi. Ouvrez la porte du four et retirez les grilles du four.

Dévissez le couvercle de l'ampoule en tournant en sens anti-horaire (il peut être très difficile à dévisser) (Fig.6-2).

Dévissez l'ampoule en tournant en sens anti-horaire, en vous protégéant les mains avec un gant pour ne pas vous blesser.

Vissez l'ampoule de rechange, puis revissez le couvercle de l'ampoule. Remettez l'appareil sous tension et contrôle le fonctionnement de l'éclairage.

La porte du four est alignée mal

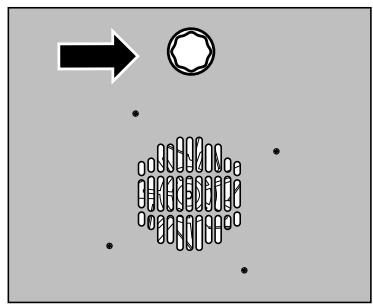

La charnière inférieure de la porte peut être ajustée afin de modifier l'angle de la porte (Fig.6-3). Desserrez les vis de fixation de la charnière inférieure, et utilisez le cran et un tournevis à lame plate pour changer la position de la charnière et la régler (Fig.6-4).

Resserrez les vis de la charnière.

Fig.6-1
Fig.6-2

Fig.6-3

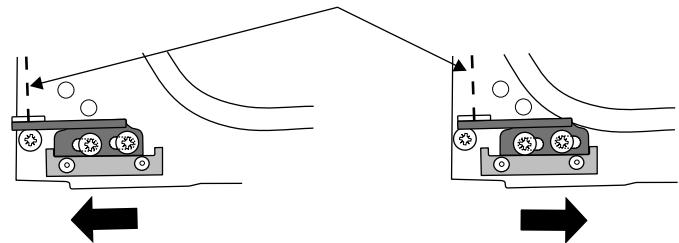

Effet de l'ajustement de la charnière - exagéré pour plus de clarté

Ligne centrale de l'axe de charnière
Omission de la porte du four pour plus de clarté

7. Installation

A l'Intention de l'Installateur

Avant de commencer l'installation, veuillez replir la fiche ci-dessous. Ceci permettra à votre client de vous contacter facilement en cas de problème relat à l'installation.

Nom de l'Installateur

Société de l'Installateur

Numéro de Telephone de l'Installateur

Numéro de Série d'Appareils

Mesures et Règlements de Sécurité

A: Cette cusinière doit être installée conformément aux instructions appropriées des prsentes et à la réglementation nationale et locale en vigueur, ainsi qu'aux prescriptions des compagnies de gaz et d'électricité locales.
Avant l'installation, vérifie que la cuisine convient au type de gaz et à la tension d'alimentation électrique. Reportez-vous au badge technique.
A Cet apparéil doit être installé conformément à la réglementation en vigueur, et uniquement dans un endroit bien ventilé.
A Lisez les instructions avant d'installer ou d'utiliser cet apparéil.
Dans votre intérêt et par souci de sécurité, légalement, tous les apparèils à gaz doivent être installés par des personnes compétentes. Une installation incorrecte n'engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites.
A Cet apparéil peut être modifié afin d'être utilisé avec d'autres types de gaz.

Ventilation

Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Prétez particulièrement attention à la reglementation en vigueur concernant la ventilation.

Toutes les pieces nécessitent une fenêtre ouvrable ou un dispositif équivalent, et certaines pieces nécessitent une mise à l'air libre permanente en plus de la fenêtre ouvrable.

Emplacement de la Cuisinière

La cusinière peut être installée dans une cuisine/un salon-cuisine, mais PAS dans une piece contenant une baignoire ou une douche.

Cet apparéil est donc uniquement pour un usage domestique. Toute autre utilisation n'engage ni la responsabilité, ni la garantie du fabricant.

Remarque: Un apparéil utilisable avec du gaz de pérote liquéfié (GPL) ne doit pas être installé dans une piece ou un espace interieur souterrain, par exemple dans un sous-sol.

Modification

L'appareil est place pour:

G20 20 mbar

$$ C a \mathrm {I I} _ {2 H 3 +} $$

Un kit de modification permettant l'utilisation d'autres gaz est fourni avec la cuisineire.

Si la cuisine doit être modifiée pour fonctionner avec un autre gaz, nous recommendons d'effectuer cette modification avant l'installation. Reportez-vous aux instructions fournies avec le kit de modification.

Après modification de l'appareil, veuillez apposer l'étiquette de modification sur la partie appropriée du badge technique, pour permettre d'identifier le type de gaz utilisé pour l'installation de la cuisineire.

INSTALLATION

Une fois le travail terminé, vérifie que les alimentations de gaz et d'électricité sont correctement rebranchées.

L'installation de la cusinière nécessitera l'emploi du matériel indiqué ci-dessous :

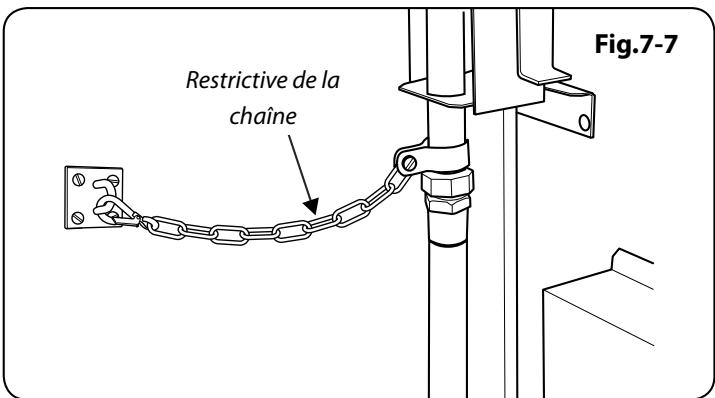

Dispositif stabilisateur: Un dispositif stabilisateur (équerre ou chaîne) doit être monté sur la cusinière si celle-ci est alimentée en gaz par le biais d'un tuyau flexible.

Ce dispositif stabilisateur n'est pas fourni avec l'appareil mais est en vente dans la plupart des magasins de bricolage.

Manometre.
Tuyau flexible de gaz : Doit être conforme aux normes appropriées.
Multimetre : Pour les contrôles électriques.

Vous aurez aussi besoin des outils suivants :

1. Perceuse électrique
2. Foret à maconnerie (nécessaire seulement pour montage sur sol en pierre ou en béton)
3. Chevilles Rawlplugs (necessaires seulement pour montage sur sol en pierre ou en béton)
4. Metre en acier
5. Tournevis cruciforme
6. Tournevis à lame plate
7. Niveau à bulle
8. Crayon
9. Clé réglable
10. Vis pour le montage de l'équerre stabilisatrice
11. 3mm clé hexagonale
12. Clé polygonale ou à douilles de 13 mm

Vérification des Pièces :

4 grilles de table de cuisson	Plaque (option)
Plinthe 2 piece	L'échefrite et grille
3 grille de four plates	1 grille surbaissée
Handyrack	Plat à rôtir

Positionnement de la Cuisinière

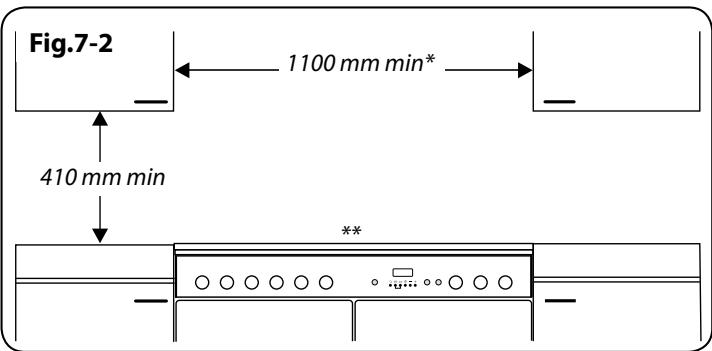

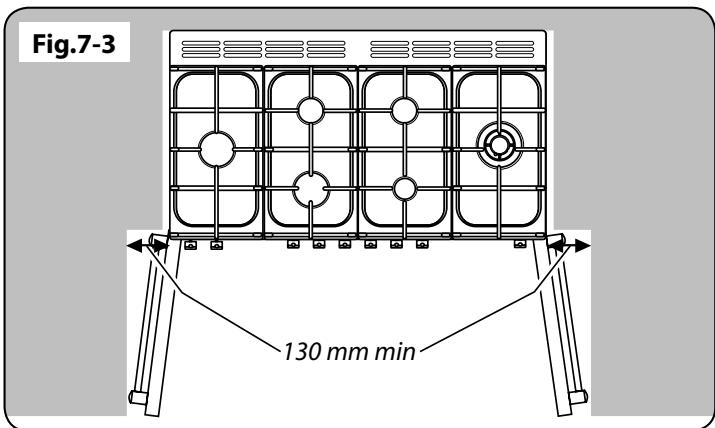

Fig.7-1 et Fig.7-2 le schéma indique les cotes minimales recommendées entre la ciusinière et les surfaces adjacentes.

Ne placez pas la cuisineire sur un support.

Le pourtour de la table de cuisson doit être au niveau ou audessus de tout plan de travail adjacent.

Laissez un espace de 75 mm AU-DESSUS du niveau de la table de cuisson entre chaque côté de la cusinière et toute surface verticale adjacente.

Pour les surfaces non combustibles (telles que le métal non point ou les carrelages), cette cote peut être de 25mm .

Laissez un espace de 650mm au minimum entre la partie supérieure de la table de cuisson et une surface horizontally combustible.

• Toute hotte de cuisineirode doit etre installee conformement aux instructions du fabricant de hotte.

** Tout revêtement doit être installé conformément aux instructions du fabricant. Une marge doit être appliquée pour le poids supplémentaire du conduit qui est installé sur la plaque chauffante de la cusinière.

Les surfaces des meubles et des murs de chaque côté et à l'arrière de l'appareil doivent être résistantes à la chaleur, aux éclaboussures et à la vapeur. Certains types de meubles de cuisine en vinyle ou en stratifié sont particulièrement susceptibles aux risques de dommages thermiques et de décoloration.

Nous déclinons toute responsabilité pour des dommages resultant d'une utilisation normale de la cusinière et subis par des matériaux qui se décollent ou se décolorent à des températures de moins de 65^ au-dessus de la température ambiente.

Nous recommendons de laisser un espace de 1110 mm entre les unités pour permettre le déplacement de la cusinière. La cusinière ne doit pas être encastrée - elle doit pouvoir être déplacée vers l'avant et vers l'arrière pour le nettoyage et l'entretien.

Si la cusinière est pres d'un coin de la cuisine, un dégagement de 130 mm est nécessaire pour permettre l'ouverture des portes de fours (Fig.7-3). La cote d'ouverture des portes est légèrement inférieure à ce dégagement, mais ceci inclut une marge de sécurité pour la protection des mains lors de l'ouverture de la porte.

Déplacement de la Cuisinière

N'essayez jamais de déplacer la cusinière lorsqu'elle-ci est sous tension.

La cuisine est très lourde, faites très attention.

Nous recommendons de faire appel à deux personnes pour déplacer la cusinière. Assurez-vous que le revêtement du sol est solidement fixé en place ou retirez-le afin de ne pas l'abîmer en déplaçant la cusinière.

Deux galets arrêté de mise à niveau et deux supports avant vissables facilitent le déplacement de la cusinière. Vous devrez utiliser l'outil de mise à niveau.

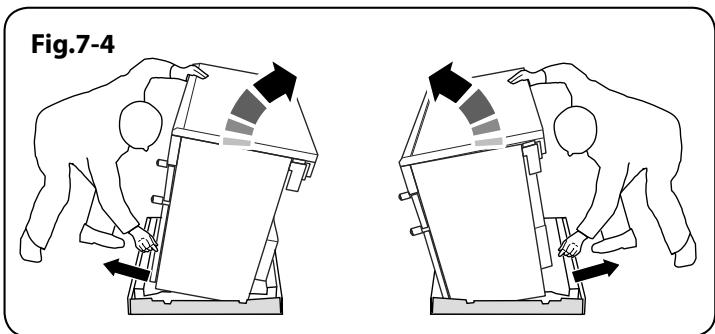

Retirez le socle d'emballage en polystyrene. Depuis I'avant, inclinez la cusinière vers I'avant et retirez la partie avant du socle d'emballage en polystyrene (Fig.7-4). Repétez cette procédure à l'arrête et retirez la partie arrête du socle.

Baissez les Deux Galets Arriere

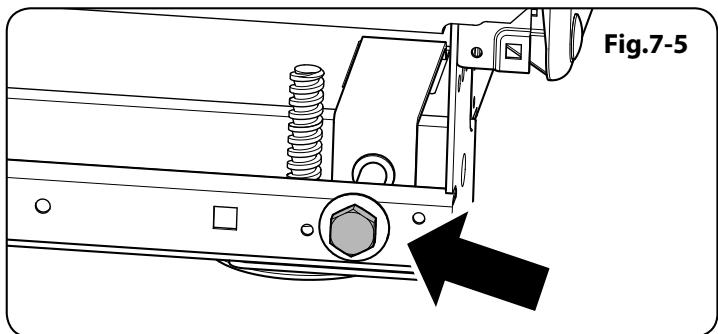

Mettre d'abord une clé à douille ou à crochet de 13 mm dans l'écrou hexagonal d'ajustement. Effectuez 10 tours complets (360°) en sens horsaire (Fig.7-5).

Effectuez 10 tours complets (360^) en sens hora. Veillez à abaisser les DEUX GALETS ARRIERE.

Exécution du Mouvement

Dépliez le bord arrêté du plateau d'emballage. Ouvrez la porte du gril et la porte du four droit afin d'avoir une bonne prise sur la partie inférieure du panneau de commande pour déplacer la cusinière (Fig.7-6).

Poussez la cusinière vers l'arrière avec précaution pour la dégager de son socle d'emballage. Retirez le plateau d'emballage.

Poussez la cusinière pres de sa position finale, en laissant juste assez de place pour pouvoir avoir accès à l'arrière.

N'utilise pas les poignées de portes ou les boutons de commande pour déplacer la cuisineire.

Fixation de l'Équre ou Chaine de Stabilisation

Sauf indication contraire, une cusinière raccordée à un tuyau flexible de gaz doit être fixée avec un dispositif stabilisateur adapté.

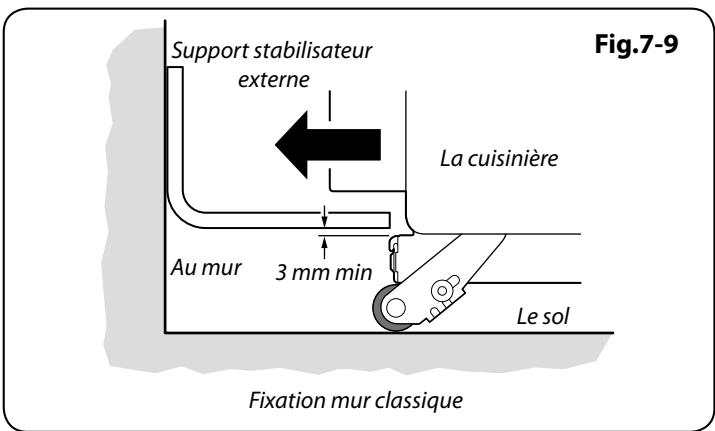

Les dispositifs stabilisateurs adaptés sont représentés en Fig.7-7, Fig.7-8 et Fig.7-9.

Si vous utilisez une chaine de stabilisation (Fig.7-7), la chaine devra alors estre aussi courte que possible et fixe fermement à l'arriere de la cuisineire.

Si vous utilisez une équerre de stabilisation (Fig.7-8 et Fig.7-9), ajustez alors l'équerre de façon à avoir le moins de dégagement possible entre l'équerre et le rail de prise à l'arrête de la cusinière.

Fixez l'équerre de sorte qu'elle s'encastre le plus loin possible dans le chàssis de la cuisine nière.

Repositionnement de la Cuisinière Après Raccordement

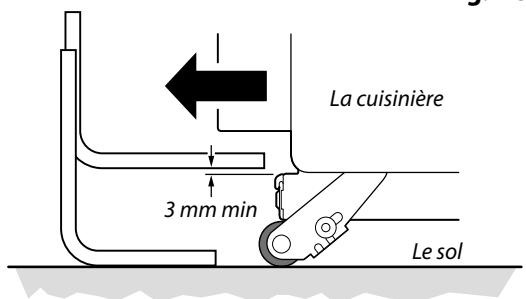

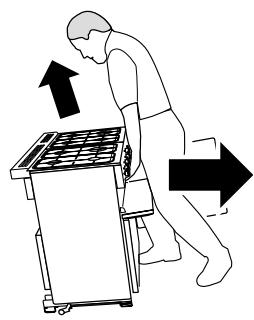

Si vous nevez déplacer la cusinière après son raccordement, débranche la cusinière, agrippez-la sous le panneau de commande et levez légèrement l'avant de la cusinière (Fig.7-6), puis vérifie à l'arrière de l'appareil que le cable d'alimentation n'est pas entravé.

Pendant le déplacement de la cuisine, assurez-vous que le cable électrique et le tuyau de gaz ne sont pas entravés.

Fig.7-6

Support stabilisateur
Fig.7-8
Fixation sol classique

INSTALLATION

Une fois le travail terminé, vérifie que les alimentations de gaz et d'électricité sont correctement rebranchées.

Toutes les dimensions en millimetre

Si la cusinière est dotée d'une chaîne stabilisatrice, défaites-la pour pouvoir manœuvrer la cusinière. N'oubliez pas de la remettre en place lorsque vous replace la cusinière.

Lors de la remise en place de la cusinière, vérifie de nouveau que le cable électrique n'est entravé pas ou coince.

Modification en Vue de l'Utilisation d'un Autre Gaz

A ce stade, vous devez effectuer la modification nécessaire si vous souhaitez utiliser la cusinière avec un另一种 type de gaz. Reportez-vous à la section sur la modification dans les prementes instructions et reportez-vous aux instructions fournies avec le kit de modification.

Mise à Niveau

Nous vous recommendons d'utiliser un niveau à bulle placé sur une des grilles de four pour vérifier le niveau. Placez la cusinière à l'emplacement prévu pour son installation, en veillant à ne pas exercer de force de torsion lorsque vous l'insérez entre les éléments de cuisine, pour ne pas l'endommager ou endommager les éléments.

Les supports avant et les galets arrêté réglibres permettant la mise à niveau de la cusinière. Pour régler la hauteur de l'arrière de la cusinière, tourner les écrous de réglage aux coins avant inférieurs de l'appareil.

Pour régler les supports avant, tournez les socles pour lever ou abaisser.

Raccordement de l'Alimentation en Gaz

Doit etre conforme aux normes appropriées.

Le tuyau flexible (non fourni avec la cusinière) doit être conforme aux normes en vigueur. Les tuyaux flexibles sont disponibles dans la plupart des magasins de matérielux et de bricolage.

L'alimentation en gaz domestique doit être terminée par un raccord baïonnette orienté vers le bas.

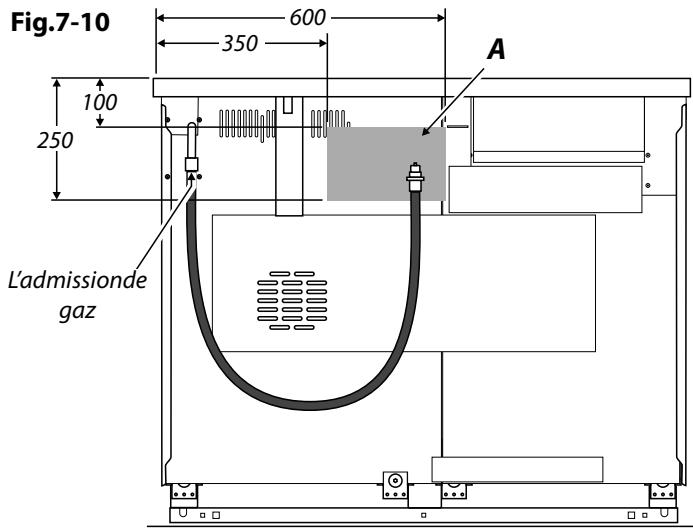

Le raccord de l'appareil estitué juste au-dessous du niveau de la table de cuisson, à l'arrête de la cusinière. En cas de doute,contactez voselfournisseur.

Les boîtiers arrêté de la cusinière limitent la position du point d'alimentation. Il est difficile de donner des cotes précises, étant donné que la hauteur de la cusinière est réglablé et que chaque raccordement est différent.

Vous pouvez utiliser un tuyau flexible de 900 mm, mais un tuyau de 1250 mm offre plus de flexibilité quant au positionnement du raccord baïonnanette et facilitite le déplacement de la cuisinière.

Montez le tuyau de façon à ce que les raccords d'admission et de sortie soient verticaux et que le tuyau pende en forme de «U». Idéalement, le raccord d'alimentation domestique doit être dans la partie ombree 'A' (Fig.7-10).

Vissez l'extrémité filétée du tuyau flexible dans l'admission de gaz. Lorsque le raccordement est terminé, effectuez un essai de pression pour contrôle l'étanchéité de la cuisineire.

INSTALLATION

Une fois le travail terminé, vérifie que les alimentations de gaz et d'électricité sont correctement rebranchées.

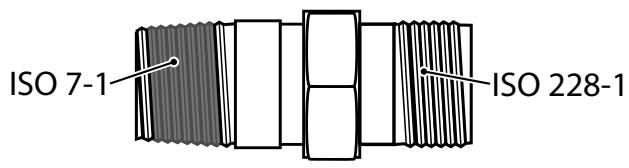

Le raccord d'admission de la cusinière est de type interne ISO 7-1. Si le raccordement doit être de type ISO 228-1, utilisez le raccord d'adaptation ISO 7-1-ISO 228-1 fourni dans le kit de modification (Fig.7-11).

Vissez le raccord dans l'admission de la cusinière en serrant à la main. A l'aide de deux outils appropriés, l'un place au niveau de l'admission située sur la cusinière pour veiller à en assurer stabilité et l'autre sur le raccord, vissez le raccord dans l'admission. Couple minimum 15 Nm. Couple maximum 20 Nm. Raccordement du tuyau flexible au connecteur.

Essaide Pression

La pression de gaz peut être mesurée au niveau de l'injecteur de l'un des brûleurs centraux de la table de cuisson (non pas au niveau du brûleur de wok).

La pression de gaz peut être mesurée au niveau de l'injecteur d'un des brûleurs de la table de cuisson gauche.

Retirez la tête d'un des brûleurs. Montez le manomètre sur le giclaur. Mettez en marche un des autres brûleurs de la table de cuisson. Tournez et appuyez sur le bouton de commande du brûleur avec manomètre, pour permettre l'arrivée du gaz.

Reportez-vous au badge technique pour les pressions d'essais.

Eteignez les brûleurs. Replacez le chapeau du brûleur, en veillant à le remonter correctement sur le corps du brûleur.

Raccordement Electrique

Cet apparéil doit être installé par un électricien qualifié, conformément à la réglementation en vigueur et aux prescriptions de la compétie d'électricité locale.

Disjoncteurs Differentials

L'utilisation conjointe de votre cusinière et d'autres appareils domestiques peut entraîner des disjonctions fortuites; par conséquent, nous recommendons de protéger la cusinière par un disjoncteur différentiel.

EN CAS DE Doute, CONSULTEZ UN ELECTRICIEN QUALIFIE.

MISE EN GARDE : cet apparéil doit être mis a la terre.

Remarque: La cusinière doit être raccordée à l'alimentation électrique correcte, indiquée sur l'étiquette de tension sur l'appareil, par le biais d'une unité de commande de cusinière appropriée à interrupteur bipolaire (avec une séparation de contact de 3 mm au minimum entre les pôles).

Cette cuisinière ne doit pas être raccordée à une prise d'alimentation domestique ordinaire.

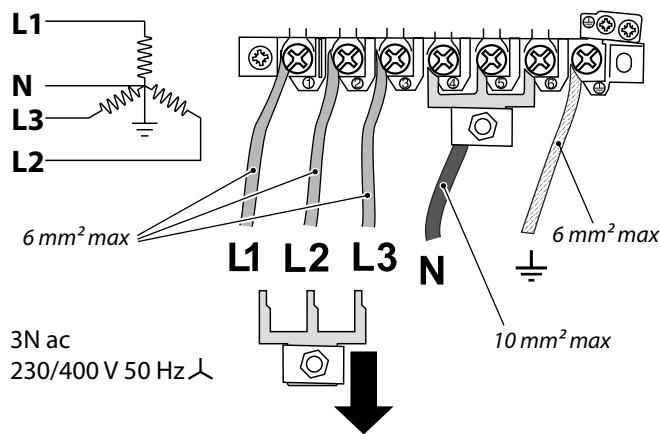

Pour acceder au bornier d'alimentation secteur, retirez le boitier électrique sur le panneau arrière. Raccordez le cable d'alimentation secteur aux bornes correctes pour votre type d'alimentation électrique (Fig.7-12 et Fig.7-13). Vérifiez que les connecteurs sont montés correctement et que les vis des bornes sont bien serrées.

Fig.7-11

Fig.7-12

Fig.7-13

Fig.7-15

Fig.7-16

Vérifications Finales

Contrôle de la Table de Cuisson

Contrôlez le fonctionnement de chaque brûleur (voir la section « Brûleurs de la Table de Cuisson » au début des générées instructions).

Contrôle du Gril

Tournez le bouton de commande du grill et vérifie que le grill commence àCHAuffer.

Contrôle des Fours

Réglez l'horloge conformément aux instructions données precedemment, et allumez les jours. Vérifiez que les ventilateursurs des jours se mettent en marche et que les jours commencent àCHAuffer.

Montage Final

Montage de la Plinthe 1 Pièce (Professional+)

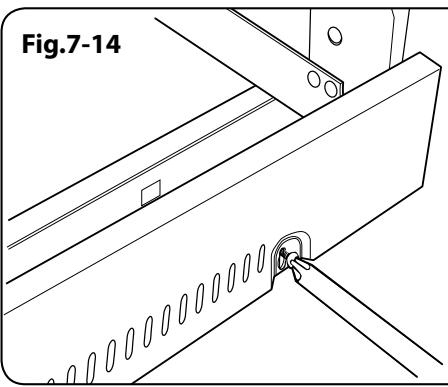

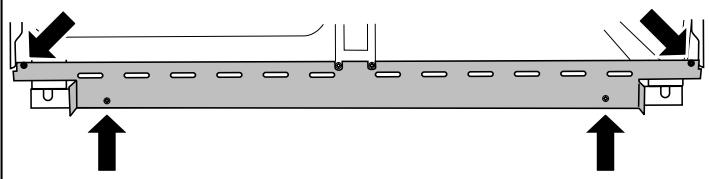

Dévissez les trois vis le long du bord inférieur avant de la cusinière. Insérez l'encôche centrale en forme de trou de serrure sur la vis centrale. Tournez et insérez les encoches d'extrémités en trou de serrure sur leurs vis respectives. Vissez et fixez chaque encôche en forme de trou de serrure sur leurs vis respectives. Serrez les vis de fixation (Fig.7-14).

Montage de la Plinthe 2 Pièce (Kitchener)

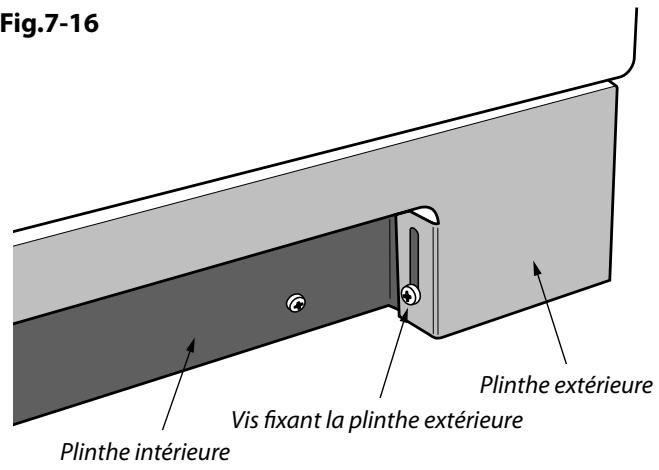

Montez la plinthe interieure à l'avant inférieur de la cuisine à l'aide des quatre vis fournies (Fig.7-15).

Fixez la plinthe extérieure (une vis à chaque extrémité) à la plinthe interieure.

Grçà à l'encôche, vous pouvez ajuster la position de la plinthe extérieure en la faisant glisser vers le haut ou le bas (Fig.7-16).

Conseils à la Clientèle

Veuillez inscrite les informations vous concernant dans les générées instructions. De même, indiquez à l'utilisateur comment faire fonctionner la cuisine et remettez-lui les instructions.

Merci.

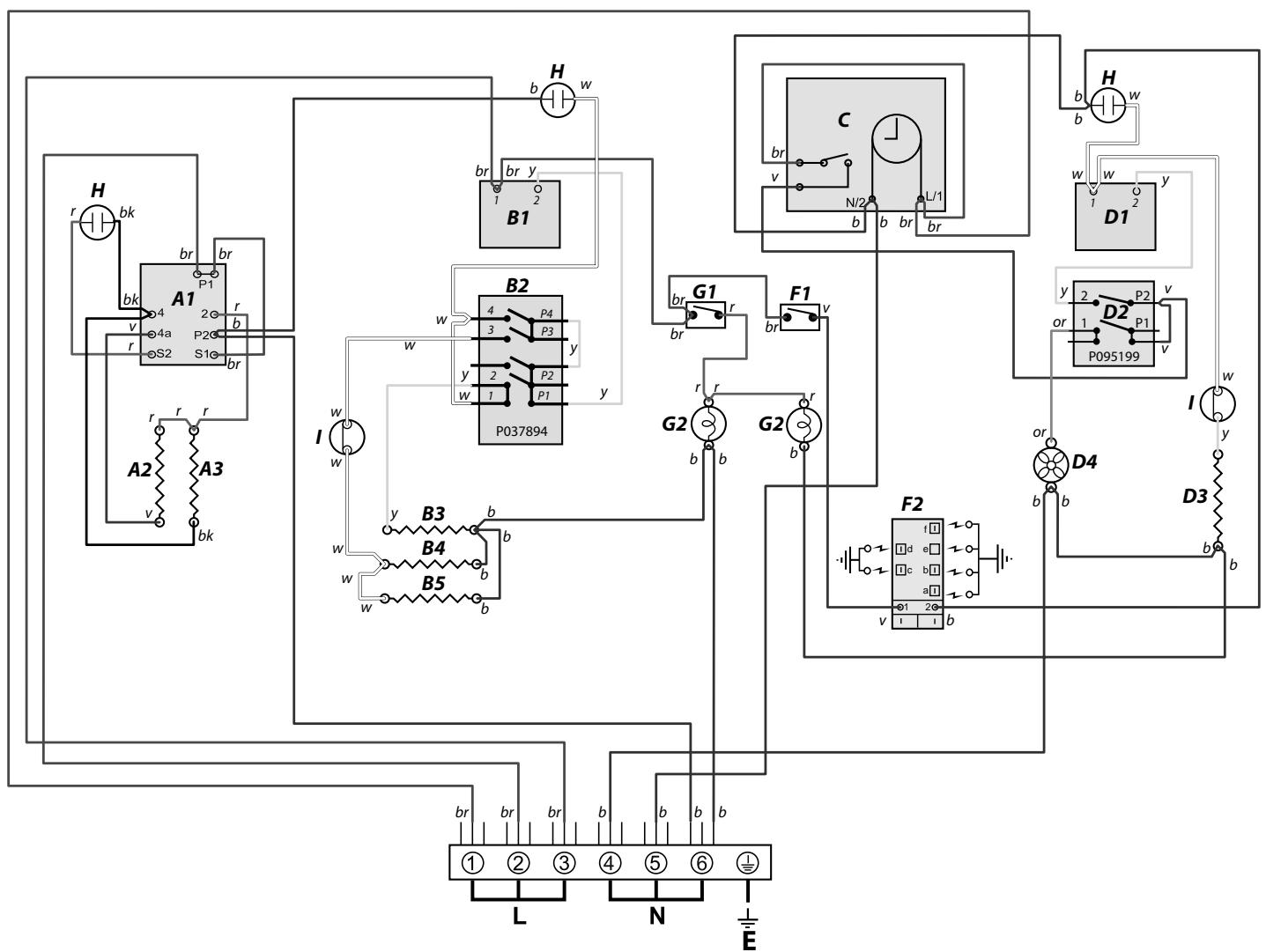

8. Schémas de Câblage

Legende

Le raccord indiqué sur le schéma de câblage est pour une alimentation monophasée. Les capacités nominales sont pour 230V 50Hz.

Code	Description
A1	Contrôle Grill
A2	Grill élément à gauche
A3	Grill élément droite
B1	Thermostat du four gauche
B2	Commande du four à gauche
B3	Gauge four élément brunissement
B4	Gauge élément supérieur du four
B5	Gauge élément de base du four
C	Horloge

Code	Description
D1	Thermostat du four à droite
D2	Droite interrupteur avant du four
D3	Élément de four à droite
D4	Ventilateur du four à droite
F1	Contacteur d'allumage
F2	Générateur d'allumage
G1	Interrupteur d'éclairage du four
G2	Eclairage de four
H	Néon
I	Protecteur thermique

Code	Couleur
b	Bleu
br	Brun
bk	Noir
or	Orange
r	Rouge
v	Voilet
w	Blanc
y	Jaune
g/y	Vert / jaune
gr	Gris

François

9. Fiche Technique

LA CUISINIÈRE EST DE CATEGORIE : Cat II _2H3+ .

A la livreaison, cet apparéil est réglé sur gaz naturel de type H. Un kit de modification permettant l'utilisation d'autres gaz est fourni avec la cusinière.

A L'INTENTION DE L'INSTALLATEUR: Veuillez remetre les prsentes instructions à l'utilisateur.

EMPLACEMENT DU BADGE TECHNIQUE : Arrière de la cusinière, badge auxiliaire de numéro de série sous l'ouverture de la porte du four.

PAYS DE DESTINATION: GB, IE, FR, NL, DE, SE, BE, AT, CH, LU.

Raccordements

Gaz (Rp 1½ au niveau du côte arrière droit)		Electricité
Gaz naturel	20 mbar	230/400V 50 Hz
Butane	29 mbar
Propane	37 mbar

Dimensions Voir « Positionnement de la Cuusinière »,

Hauteur hors tout	minimum 900 mm	maximum 925 mm
Largeur hors tout	1100 mm
Profondeur hors tout	600 mm (jusqu'à l'avant de la façon), 648 mm (au dessus des poignées)
Cote minimale au-dessus de la table de cuisson	650 mm

Puisances

Table de cuisson	Vis de Dérivation*	Gaz Naturel 20 mb		Le gaz propane liquide (LP)
			Injecteur		Injecteur
Brûleur de wok	57	3,5 kW	interne 78	3,5 kW (246 g/h)	interne 53
			externe 126		externe 82
Grands brûleurs	40	3,0 kW	134	3,0 kW (210 g/h)	87
Brûleurs moyens	32	1,7 kW	109	1,7 kW (119 g/h)	68
Petit brûleur	28	1,0 kW	75	1,0 kW (70 g/h)	51

*Les vannes de cette cusinière comportent des vis de dérivation régables. La cusinière compte des vis de dérivation régées pour le gaz naturel. Pour la conversion GPL, les vis de dérivation doivent être visées à fond.

Efficacité de Four

Fours	Four conventionnel		Convection forçée
	Four	Elément gratineur
Puisance maximale @ 230V 50z Hz	2,2 kW	1,15 kW	2,5 kW
Catégie d'efficacité énergétique : Sur une échelle de A (plus efficace) à G (moins efficace)	A		A
Consommation d'énergie basée sur une charge standard	0,99 kWh		0,90 kWh
Volume utilisable (litres)	76		69
Taille	Grand		Grand
Temps de cuisson – charge standard	40 minutes		38 minutes
Surface de cuisson	1400 cm2		1400 cm2

Gril

2,3 kW

Charge électrique totale maximale à 230V (total approximatif comptenant éclairages de fours, ventilateur de four, etc.): 7,1 kW.
