ALPHA 50 BOIS CLAIR - Enceinte INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive
Marque	INFINITY
Modèle	ALPHA 50 BOIS CLAIR
Finition	Placage vinyle bois clair
Type d'enceinte	Colonne (posée au sol)
Nombre de voies	3 voies (tweeter, médium, boomer)
Connectique	Double bornier pour bi-câblage (straps amovibles)
Pointes de découplage	Oui, incluses avec écrous de blocage
Positionnement recommandé	Distance de 2 à 3 m entre enceintes, éloignées des murs et angles
Bi-câblage / Bi-amplification	Possible (retirer les straps)
Compatibilité ampli	Amplificateur stéréo ou récepteur home-cinéma
Entretien	Nettoyer avec un chiffon humide ou produit pour meubles ; grilles aspirateur à puissance min.
Réparabilité	Haut-parleurs remplaçables (vérifier les soudures)
Sécurité	Utiliser un ampli de puissance suffisante pour éviter l'écrêtage et la distorsion
Accessoires inclus	Pointes de découplage (4 par enceinte) et écrous
Utilisation	Stéréo ou home-cinéma (enceinte centrale optionnelle Alpha Center)
Pays de fabrication	Non spécifié

FOIRE AUX QUESTIONS - ALPHA 50 BOIS CLAIR INFINITY

Comment positionner les enceintes ALPHA 50 pour une meilleure image stéréo ?

Placez les enceintes à 2 ou 3 mètres l'une de l'autre. Éloignez-les des murs et des angles pour éviter un excès de graves. Inclinez-les légèrement vers l'intérieur si nécessaire pour orienter les tweeters vers l'auditeur.

Comment installer les pointes de découplage fournies ?

Retournez l'enceinte sur sa partie supérieure. Enfilez un écrou sur chaque pointe, vissez les pointes dans les emplacements prévus sous l'enceinte, ajustez la hauteur et bloquez avec l'écrou.

Quel câble utiliser pour connecter les enceintes ?

Utilisez un câble à deux conducteurs d'un diamètre supérieur à 1,3 mm (16 AWG). Pour des distances supérieures à 10 m, choisissez un câble plus épais. Respectez la polarité : borne rouge sur le + de l'ampli, noire sur le -.

Qu'est-ce que le bi-câblage et comment l'effectuer ?

Le bi-câblage consiste à utiliser deux câbles séparés pour les sections graves et aiguës. Retirez les straps métalliques entre les bornes, puis connectez chaque câble aux bornes correspondantes de l'ampli. Procure un son plus détaillé et dynamique.

Quelle puissance d'amplificateur est recommandée pour ces enceintes ?

Il n'y a pas de puissance recommandée spécifique, mais utilisez un ampli suffisamment puissant pour éviter l'écrêtage. Un ampli de 50 à 150 W par canal est généralement adapté. Évitez les amplis trop faibles qui risquent de saturer et d'endommager les tweeters.

Que faire si un haut-parleur (tweeter, médium, boomer) ne fonctionne pas ?

Retirez le haut-parleur et vérifiez les soudures des fils. Si elles sont correctes, échangez le haut-parleur suspect avec celui de l'autre enceinte pour diagnostiquer. Remplacez-le si nécessaire.

Comment entretenir la finition bois clair des enceintes ?

Dépoussiérez avec un chiffon humide ou un produit de nettoyage pour meubles. Pour les grilles, utilisez un aspirateur réglé sur puissance minimale.

Puis-je placer l'enceinte centrale ALPHA Center sur mon téléviseur ?

Oui, l'ALPHA Center est amagnétique et peut être placée directement sur ou sous le téléviseur. Sa face avant est conçue pour s'aligner avec la forme du téléviseur.

Pourquoi mon son est-il distordu sur une seule enceinte ?

Inversez les sorties de l'ampli : si la distorsion passe sur l'autre enceinte, le problème vient de l'ampli ou de la source. Si elle reste sur la même enceinte, vérifiez les connexions et l'état des haut-parleurs.

Que faire en cas de problème nécessitant une réparation ?

Rapportez les enceintes à votre revendeur ou contactez le distributeur Infinity local. Ne tentez pas de réparations non autorisées.

MODE D'EMPLOI ALPHA 50 BOIS CLAIR INFINITY

Mode d'emploi des enceintes Série ALPHA Infinity

Nous vous félicitons pour votrechoix des enceintes Série ALPHA Infinity. Les instructions contenues dans ce manuel vous aideront à tirer le meilleur parti de ces enceintes.

EMBALLAGE

Le conditionnement de vos enceintes Série ALPHA a eté réalisé pour les protégger de tout dommage qui pourrait résultat d'une manutention peu délicate ou du transport. Nous vous conseillons vivement de les conserver pour les déménagements ultérieurs ou pour d'eventuelles opérations de maintenance.

POSITIONNEMENT

Un positionnement correct des enceintes au sein de la pierce est de première importance pour obtenir le meilleur son possible. Les réflexions sur des murs réverbérants, l'emplacement du mobilier, l'existence de tentures ou rideaux épais, la présence de baies vitrées etc. peuvent influencer notablement la qualité du son, ou l'équilibre et la bonne restitution de l'image stéreo. Il est essentiel d'essayer plusieurs solutions pour déterminer quel positionnement donne la meilleure balance générale et la meilleure image sonore. Pour un effet stéreo optimum les enceintes devraient étres distances d'au moins 2 à 3 metres. Parfois, le fait de les tourner légèrement à l'intérieur, vers l'auditeur, augmente la spatialisation et donne une représentation sonore plus exacte. Évitez, autant que possible, de placer ces enceintes contre les murs ou dans les angles, qui engendrent une image stéreo médiocre et un excès de graves. Si vous nevez, pour des raisons techniques, placer les haut-parleurs au dessus du niveau des oreilles, inclinez-les vers le bas pour diriger les tweeters dans l'axe d'écoute de l'auditeur.

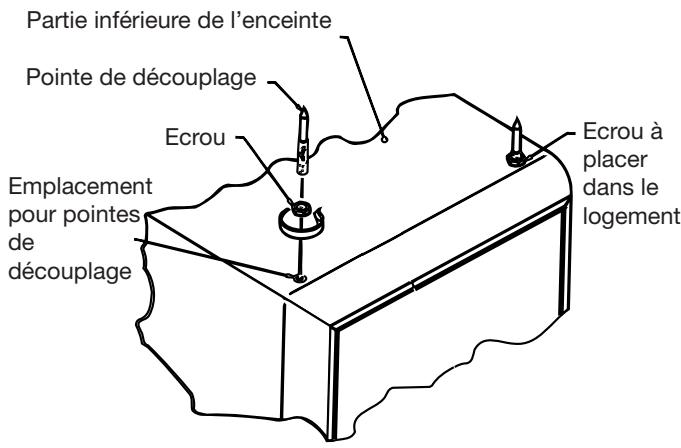

INSTALLATION DES POINTES DE DECOUPLAGE

Tous les modèles posés au sol sont équipés de pointes de découplage destinées à isoler l'enceinte des vibrations retransmises par le sol.

Pour les installer, suivez les instructions suivantes :

1. Retournez l'enceinte à l'envers, reposée là sur sa partie supérieure.
2. Enfilez un écrou au bout de chaque pointes de découvert, jusqu'à ce qu'ilatteigne la partie non filletée.
3. Vissez les pointes de découplage dans les emplacements prévus sur la base de l'enceinte.
4. Réglez-les pour qu'elles aient la même hauteur, puis dévissez le contre-crou pour les bloquer et garder ce réglage.

CONNEXIONS

Vérifiez bien que tous les apparêls soient éteints avant d'effectuer les branchements.

Pour brancher les enceintes au récepteur ou à l'amplificateur, utilisez un cable isolé, à deux conducteurs. Notre revendeur Infinity pourra vous conseiller sur les modèles adaptations, mais nous recommendons de toutes façon un diamètre supérieur à 1,3 mm (16 AWG), et même nettement plus si vos enceintes sont distantes de plus de 10 m de leur ampli ou récepteur. Le câblage est une partie importante des systèmes audio. Vous pouvez même légitimement souhaiter faire des essais comparatifs chez votre revendeur de différents ensembles ou types de cables qu'il propose. Pour chaque voie, la borne rouge de l'enceinte doit être reliée à la borne repérée rouge ou (+) de l'ampli (ou récepteur), et la noire à sa correspondante=noire ou (-). De cette manière, les enceintes seront « en phase » et non en opposition. Le fait de brancher les enceintes hors-phase ne les endommagera pas, mais réduira à la fois la séparation stéreo et la qualité des basses. La plupart des conducteurs pour haut-parleurs sont reprises soit par leur couleur, soit par la présence d'une gouttière ou d'une rainure sur le gainage d'un des deux fils. Cela permet d'identifier facilement le fil à connecter à chaque terminal. Si vous foulez branchez plus d'une paire d'enceintes sur un ampli ou un récepteur, vérifie bien auprès de votre revendeur ou du constructeur de l'ampli qu'il puisse en supporter la charge en toute sécurité.

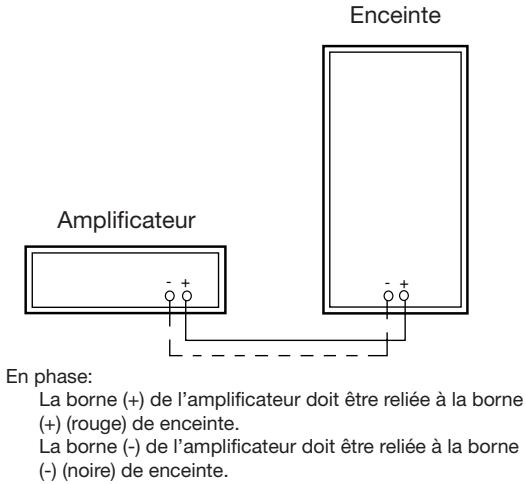

Branchement correct, en phase :

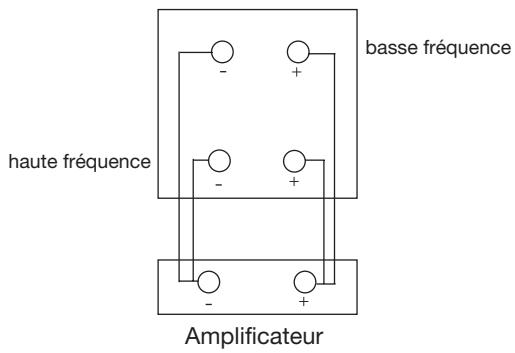

BI-CABLAGE

Toutes les enceintes Alpha (sauf Alpha 10 et center) possedent un double bornier HP autorisant le bi-cablage. Pour ce faire, il faut impérativementPTRirer les stapps en métal reliant les sections ^+ et-.

Bi-câbler vos enceintes ALPHA vous procurer un son plus détaillé et plus dynamique, si vous utilisez un ou deux amplificateurs (bi-amplification).

DANGER: PUISSANCES INSUFFISANTES

En général, les haut-parleurs peuvent supporter de grandes variations de puissance, aussi longtemps que le signal n'est pas saturé. Vous pouvez donc utiliser en toute sécurité un ampli dont la puissance nominale est supérieure à celle recommandée pour les enceintes que vous lui avez branchées dessus, aussi longtemps que vous ne faites pas écreter l'ampli. Quand les amplis sont satures, ils « clippent » et générent une distorsion qui apparait comme un signal de haute fréquence à forte énergie. Cette distorsion est dirigée par le filtrage vers les transducteurs d'aigus, créé

des conditions limites et dangereuses pour les éléments les plus faibles du système. Plus l'ampli que vous utilisez est petit, et plus grand est le risque d'échéter, et donc demettre en danger les tweeters. Les réglages graves/aigus de l'ampli ou du récepteur peuvent aussi exagérer ou renforcer ce phénomène. Nous vous conseillons donc de

toujours utiliser un ampli ou un récepteur susceptible de faire fonctionner vos enceintes ALPHA raisonnablement fort tout en gardant un son clair et non distordu.

ENCEINTE CENTRALE ALPHA

La série ALPHA d'INFINITY dispose enceinte centrale dédiée. L'ALPHA Center est amagnétique ce qui vous permet de la positionner directement et en toute sécurité sur, ou sous votre téléviseur. La face avant de l'ALPHA Center est donc pour s'aligner le mieux possible à la forme du téléviseur. L'ALPHA Center se branche sur un ampli/ampli-tuner audio-video de la même manière qu'une enceinte conventionnelle. (le + sur le + et le - sur le -).

ENTRETIEN DE VOS ENCEINTES

L'ébenisterie de vos enceintes Infinity est recouvert d'un placage vinyl de haute qualité nécessitant peu d'entretien. Dépoussiérrez l'ébenisterie avec un chiffon humide ou un produit de nettoyage pour meubles. Les grilles peuvent être passées à l'aspirateur, réglé sur la puissance minimale.

EN CAS DE PROBLEMES DANS VOTRE SYSTEME STÉRÉO

Avant d'appeller votre revendeur, le service consommateurs d'Infinity ou le distributeur Infinity de votre pays, vous pouze réaliser quelques tests afin de localiser et résoudre certains problèmes concernant vos enceintes. Vous pouze utiliser simplement les deux canaux stéreo de votre ampli pour découvertir l'origine de la panne : en cas de son distordu, l'écoute séparée de chaque enceinte permet de savoir si le problème estprésent des deux côtés ou d'un seul. Dans le premier cas, le problème provient sans doute d'un autre élément de votre chaine. S'il ne concerne qu'une voie, essayez d'inverser les sorties de l'ampli. Si la distorsion passse sur l'autre enceinte, la encore, le problème ne vient pas des écoutes mais réside plus en amont dans la chaine.

PROBLEMES CONCERNANT LES ENCEINTES

Si une voie (tweeter, medium, boomer) de votre enceinte ne fonctionne pas, retirez le haut parleur correspondant de son logement et vérifie que les fils sont bien soldaires des cosses du HP. Si ce n'est pas le cas, rebranchez-les et soudez-les correctement. Si les branchements sont corrects mais que le haut parleur ne fonctionne quand même pas, débranchez-le, retirez-le et remplacez-le par son homologue de l'autre enceinte. Si cela résout le problème, installez le haut-parleur suspect dans l'enceinte dont vous avez extrait ce HP de remplacement. S'il ne fonctionne pas比较好, vous pouvez être certain que c'est bien lui qui est défectueux et qu'il faut le replacer.

RÉPARATIONS

Pour tous problèmes de réparations, rapportez vos enceintes au revendeur chez qui vous avez effectué l'achat. Si, pour une raison ou une autre, cela n'était pas possible, contactez votre distributeur Infinity local.

Harman France - Z.A du Parc Terminal - 9 rue St Just - 93135 NOISY LE SEC Cedex
