Type de produit	Hotte aspirante
Marque	HOTPOINT
Modèle	SL 16 HA WH BLANC
Couleur	Blanc
Installation	Murale ou sous meuble
Mode d'évacuation	Aspirant (extérieur) ou filtrant (recyclage avec filtre à charbon)
Distance minimale plan de cuisson	60 cm (électrique), 75 cm (gaz ou mixte)
Alimentation électrique	220-240 V ~ 50 Hz
Puissance d'aspiration	Plusieurs vitesses réglables
Filtre à graisse	Mécanique ou métallique autoportant, nettoyage mensuel manuel ou lave-vaisselle (65°C)
Filtre à charbon	Oui, remplacement tous les 6 mois
Éclairage	Ampoule halogène 20W G4 (ou incandescence 40W E14 selon version)
Accessoires fournis	Bride de raccordement, bouchon pour sortie inutilisée, gabarit de pose, chevilles et vis
Entretien extérieur	Chiffon humide imbibé d'alcool dénaturé ou détergent liquide neutre, éviter produits abrasifs
Sécurité	Ne jamais utiliser sans grille installée, débrancher avant entretien, interdiction de flamber sous la hotte
Dimensions (estimation)	Largeur 60 cm, profondeur 50 cm, hauteur ajustable
Poids (estimation)	Environ 10 kg

FOIRE AUX QUESTIONS - SL 16 HA WH BLANC HOTPOINT

Comment installer la hotte en version aspirante ou filtrante ?

Pour la version aspirante, assurez-vous que le sélecteur G est en position A (aspirante) et raccordez la sortie d'air à un conduit extérieur. Pour la version filtrante, placez le sélecteur en position F et montez le filtre à charbon fourni. Utilisez la bride C et le bouchon D pour obturer la sortie non utilisée.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 60 cm pour une plaque électrique et de 75 cm pour une plaque à gaz ou mixte.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé une fois par mois à la main avec un détergent adapté, ou au lave-vaisselle à 65°C. Pour y accéder, ouvrez la grille à l’aide des loquets P et sortez le filtre de ses fixations R1 ou R2.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 6 mois. Pour le changer, retirez le couvercle W en tournant les pommeaux O de 90°, insérez le nouveau matelas à charbon et refermez.

Comment remplacer l'ampoule de la hotte ?

Dévissez l'ampoule grillée et remplacez-la par une ampoule ovale à incandescence max 40W E14 ou une halogène 20W G4, selon votre modèle. Enlevez la grille pour accéder au compartiment de la lampe. Attention : avant de toucher les lampes, assurez-vous qu'elles soient froides.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que la hotte est bien branchée et que le fusible ou le disjoncteur n'a pas sauté. Assurez-vous que la tension du réseau correspond à l'étiquette. Si le problème persiste, contactez un professionnel.

Comment utiliser les différentes vitesses d'aspiration ?

Le panneau de contrôle avant permet de sélectionner différentes vitesses. Utilisez la vitesse maximale en cas d'odeurs ou de vapeurs importantes. Il est conseillé de mettre la hotte en route 5 minutes avant de commencer à cuisiner et de la laisser fonctionner 15 minutes après.

Peut-on utiliser la hotte sans filtre à charbon en version filtrante ?

Non, la version filtrante nécessite le filtre à charbon pour recycler les fumées et vapeurs. Sans lui, la hotte ne serait pas efficace et risquerait de propager les odeurs.

La hotte fait du bruit, que faire ?

Vérifiez que le filtre à graisse est propre et bien fixé. Assurez-vous que rien n'obstrue le conduit d'évacuation. Si le bruit persiste, il peut s'agir d'un problème mécanique ; consultez un professionnel.

Où puis-je télécharger la notice d'utilisation gratuite ?

Vous pouvez télécharger la notice au format PDF sur le site notice-facile.com en recherchant le modèle SL 16 HA WH BLANC de HOTPOINT. La notice est également disponible en plusieurs langues via traduction sur demande.

MODE D'EMPLOI SL 16 HA WH BLANC HOTPOINT

Branchementélectrique,20

Fonctionnement, 21

Entretien, 22

Attention, 24

SL

Hotpoint

ARISTON

! Consulter les dessins de la première page avec les références alphétiques que l'on retrouvera dans le texte explicatif.

! Suivre strictement les instructions de cette notice. Le constructeur decline toute responsabilité pour tous les inconveniens, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice.

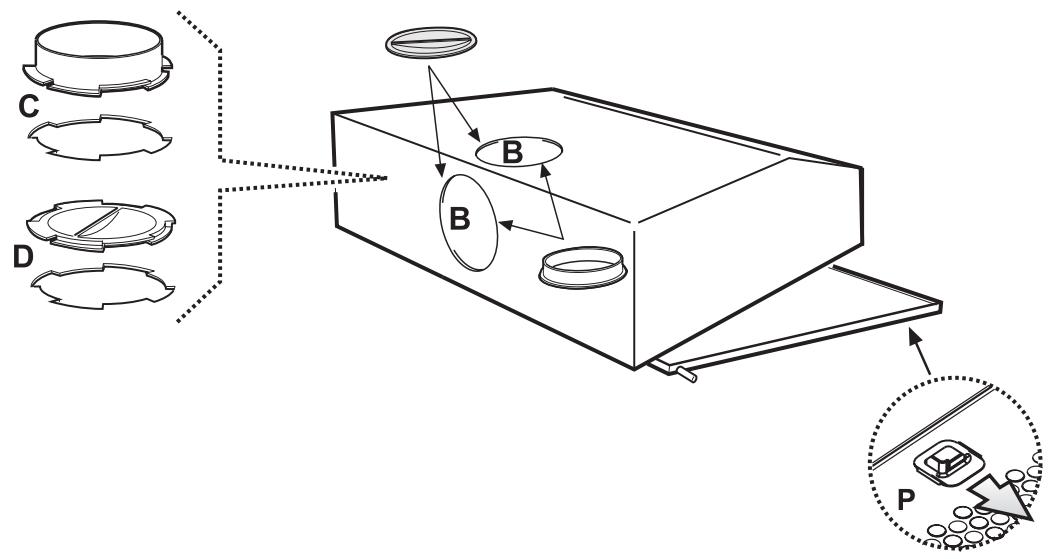

La hotte est fournie avec une sortie d'air supérieure B1 et en option une sortie arrêté B2, prévue pour l'évacuation des fumées vers l'extérieur. Selon la solution retenue, appliquer la bride C fournie, boucher dans tous les cas le trou inutilisé avec le bouchon D fourni.

Controller que le selecteur mode aspirant/filtrant (situé a l'intérieur de la hotte) G est en position aspirante (A). Dans le cas où il est impossible d'évacuer vers l'extérieur les fumées et vapeurs de cuisson, vous pouvez alors utiliser la hotte en version filtrante en montant le filtrate a charbon. Les fumées et vapeurs seront recyclées à travers la grille avant située au dessus du panneau de commandes. Controller que le selecteur aspirante/filtrant est en position filtrante (F).

Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée à une distance de 60 cm, de 75 cm dans le cas d'un plan de cuisson mixte ou a gaz. La hotte peut être installée sur un mur ou sur le fond d'un meuble; s'il est fourni, utiliser le gabarit de pose H de façon a percer correctement les trous, sinon, appuyer la hotte sur le mur ou sur le fond du meuble et à l'aide d'un crayon noir, repérer l'endroit oùpercer les troux.

Fixation murale

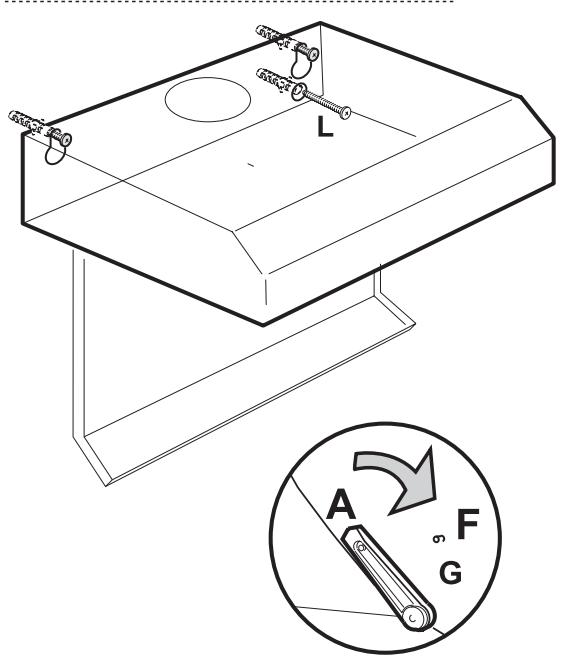

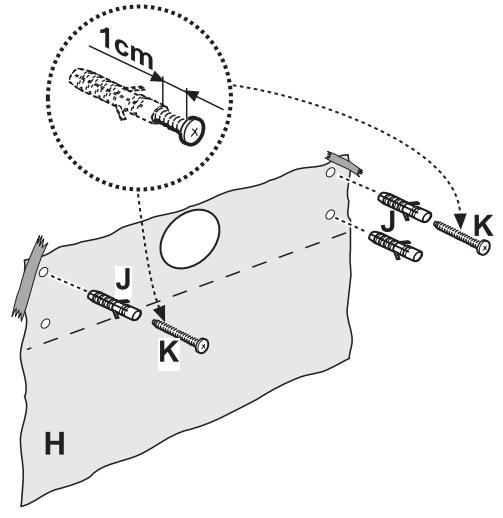

Inserer les chevilles J dans les trou s et les 2 vis K dans les trou supérieurs. Retirer la grille et accrocher la hotte aux 2 vis, ensuite, depuis l'intérieur, positionner la troisieme vis L enfin serrer toutes les vis.

Fixation sous un meuble

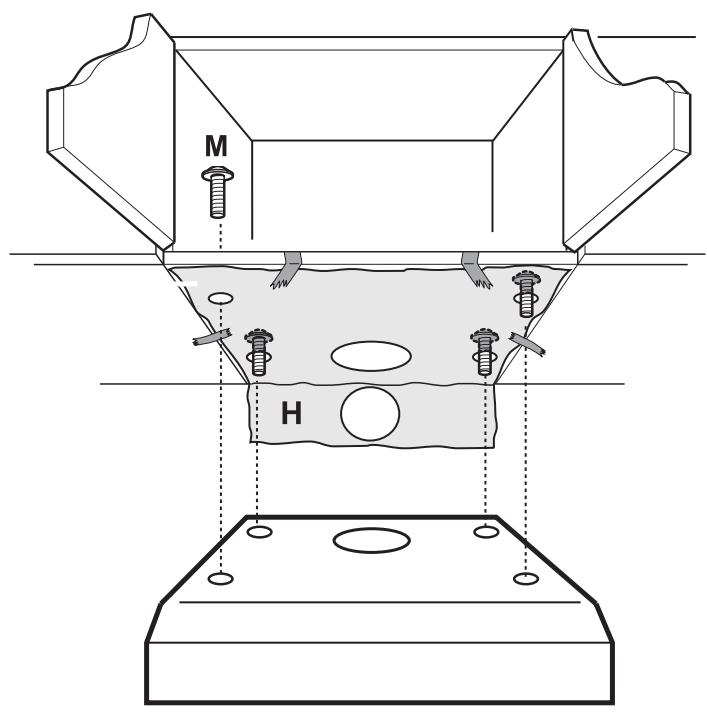

Fixer la hotte avec les 4 vis M à l'intérieur du meuble.

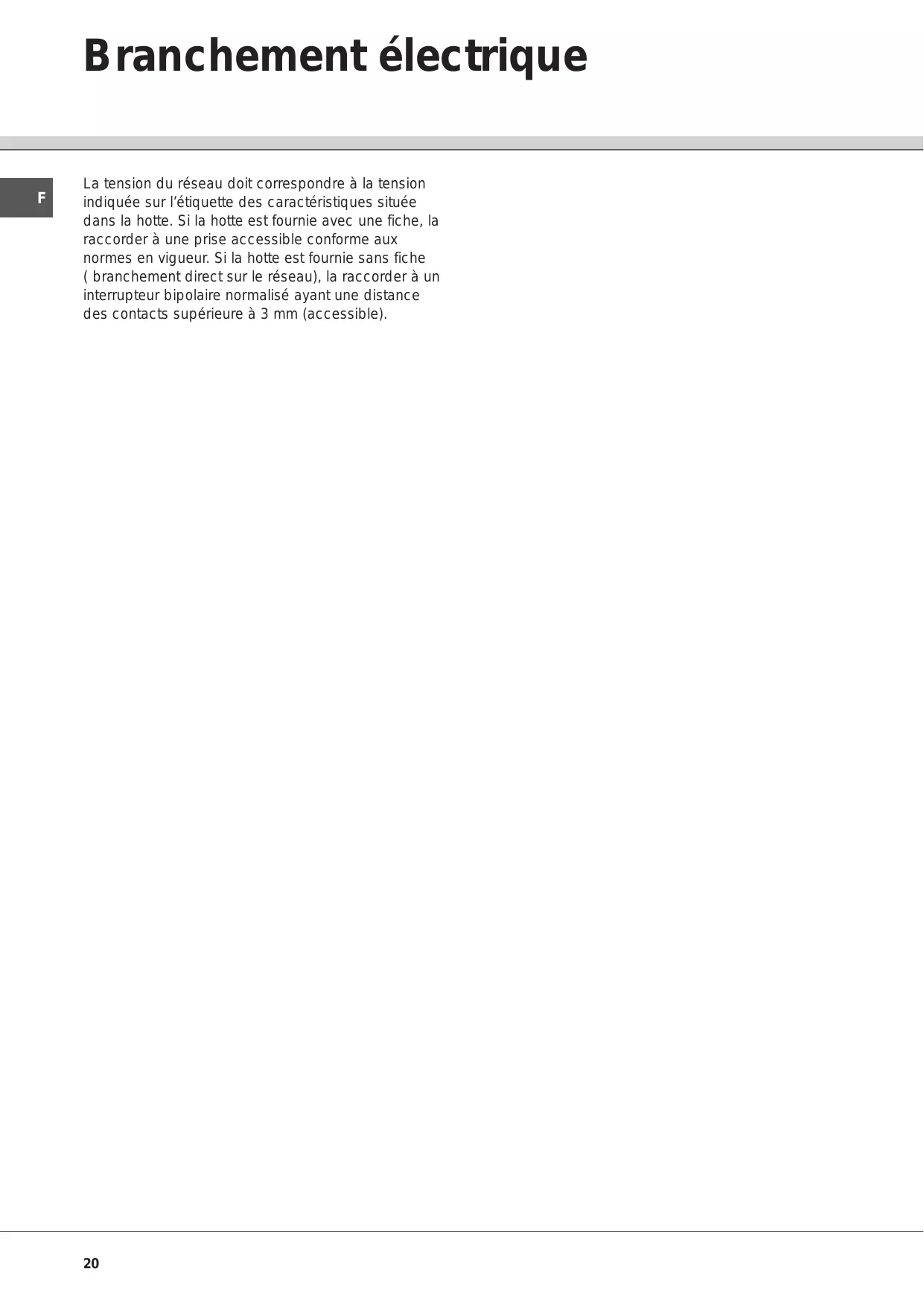

La tension du réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située dans la hotte. Si la hotte est fournie avec une fiche, la raccorder à une prise accessible conforme aux normes en vigueur. Si la hotte est fournie sans fiche (branchement direct sur le réseau), la raccorder à un interrupteur bipolaire normalisé ayant une distance des contacts supérieure à 3 mm (accessible).

Le panneau de contrôle se trouve sur la partie avant de la facade et est doté de différentes vitesses d'apiration. Utiliser la puissance d'aspiration maximale en cas d'odeurs ou de vapeur importantes. Dégager le panneau frontal N. Nous vous conseillons demettre la hotte en route 5 minutes avant decommencer a cuisiner et de la laisser fonctionnerenviron 15 minutes après la cuisson.

! Veillez a débrancher la hotte du réseau electrique avant toute intervention sur celle- ci.

Nettoyage

La hotte doit être regulièrement nettoyée à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon humide imbibé d'alcool dénaturé ou de détergents liquides neutres. Eviter d'utiliser des produits abrasifs. Le non respect des règes de nettoyage de la hotte, de la substitution et du nettoyage des filtres compré des risques d'accordie.

Filtre a graisse

Il peut s'agir d'un des modèles suivants:

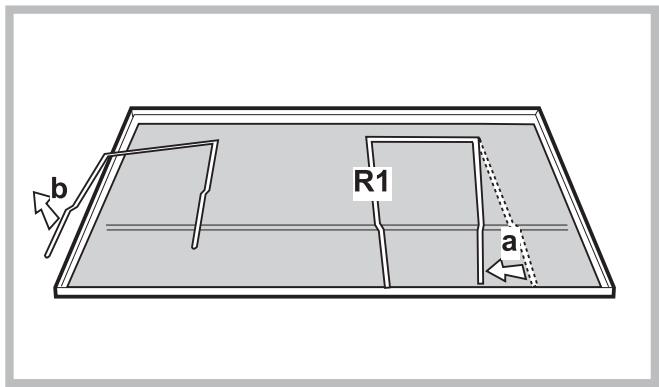

Le filtrme mécanique doit être nettoyé à la main une fois par mois à l'aide de détergents adaptés. Vous pouvez également le passer au lave vaisselle.(65°C). Pour acceder au filtrte aGRAISSE ouvr la grille à l'aide des loquets P et la sortir de ses fixations R1 ou R2.

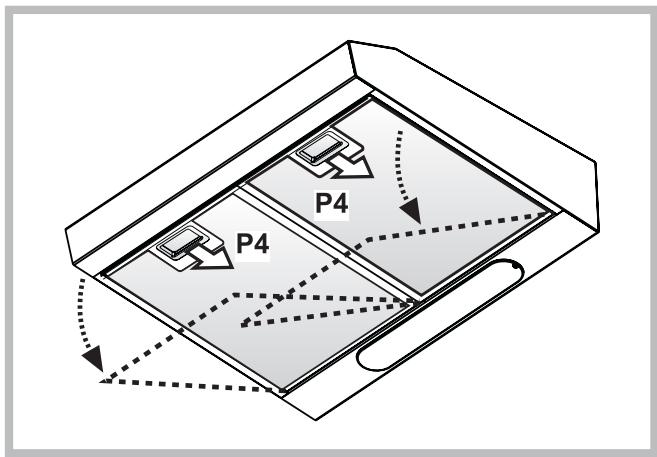

Le filtré métallique autoportant n'a pas de grille de support, pour l'enlever, tirer les ressorts de décrochage P4 vers l'arrête et extraire le filtré vers le bas.

Attention! Si lavé en lave vaisselle le filtré métallique peut changer de couleur mais son efficacité filtrante reste inchangée.

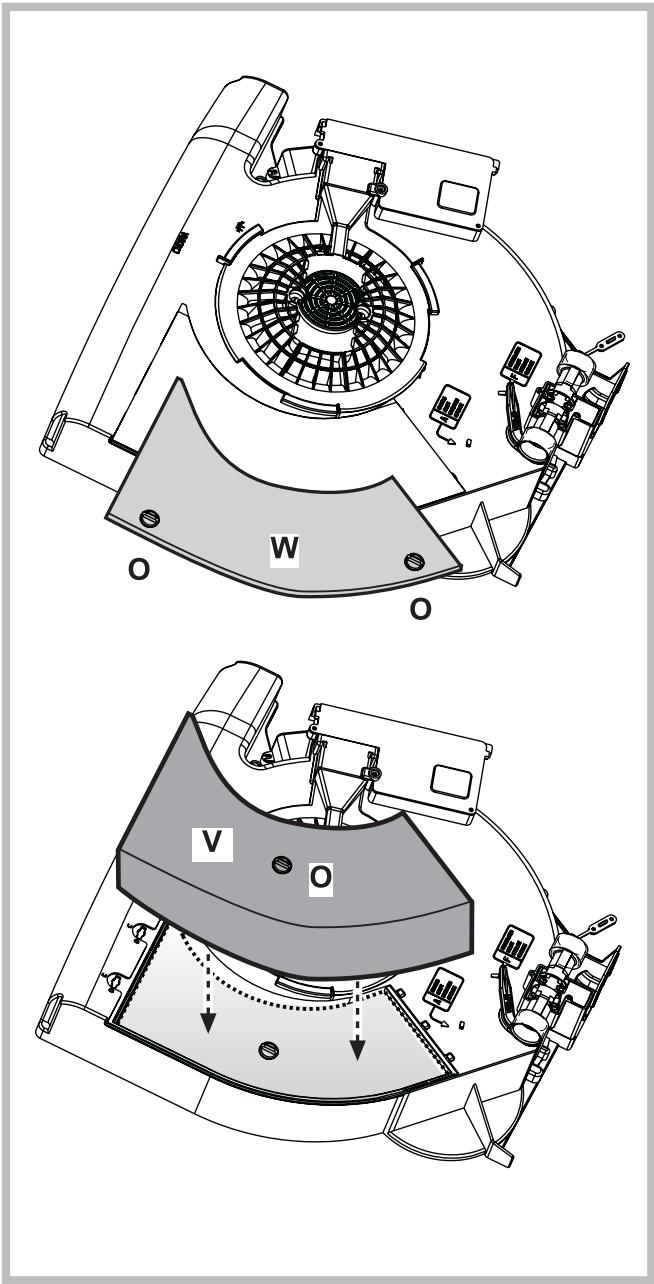

Filtre au charbon

Changer tous les 6 mois.

Montage: Enlever le couvercle W en tournant les pommeaux 0 de 90°

Insérer le petit matelas à charbon V à l'intérieur du logement approprié et le fixer en tournant le pommeau O de 90° , refermer le couvercle.

Proceder en sens inverse pour le démontage.

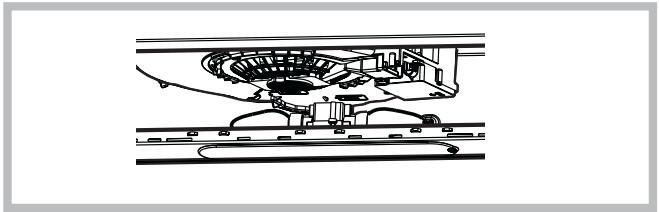

Changement de l'ampoule 40W

Dévisser l'ampoule grillée et la remplacer par une ampoule ovale a incandescence max 40W E14. Enlever la grille pour acceder au compartment de la lampe.

Replacing the holoq bulbs

Acceder au logement de la lampe - sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 20W maximum (G4), en ayant soin de ne pas les toucher avec les mains. Refermer le plafonnier (fixation par encliqueage).

! Ne jamais utiliser la hotte sans avoir installé correctement la grille!

L'air aspiré ne doit pas être expulsé dans un conduit utilisé pour l'échépendement des fumées d'appareils alimentés avec une énergie autre que l'énergie électrique. Il faut prévoir une bonne aération du local lorsque l'on utilise simultanément une hotte et des appareils alimentés avec une autre énergie que l'electricité. Il est strictement défendu de faire flamber des aliments sous la hotte. Toute flamme sous la hotte peut endommager les filtres et causeur un incendie. La friture doit être surveillée pour éviter que l'huile surchauffée ne s'enflamme. Pour des raisons techniques et de sécurité veuilles suivre scrupuleusement les réglementations locales relatives à l'évacuation des fumées.
