MODE D'EMPLOI PFL 105-W-F2 PROLINE

FR TABLE DES MATIÈRES ATTENTION 4 MISES EN GARDE IMPORTANTES 5 DESCRIPTION DE L'APPAREIL 5 INSTALLATION 6 PANNEAU DE CONTRÔLE 7 Signal sonore 7 UTILISATION 8 Premier lavage 8 Mettre du produit dans l'appareil 8 Lavage 9 Liste des programmes 10 Changement de programme et de température en cours de route 11 Conseils pour le lavage 12 NETTOYAGE ET ENTRETIEN 13 Nettoyage de l'extérieur 13 Nettoyage du tambour 13 Réparation d'une machine à laver gelée13 Nettoyage du tiroir et de son logement 14 Nettoyage du tuyau et du filtre d'arrivée d'eau 14 Nettoyage de la pompe d'évacuation 15 DÉPANNAGE 15 DONNÉES TECHNIQUES16

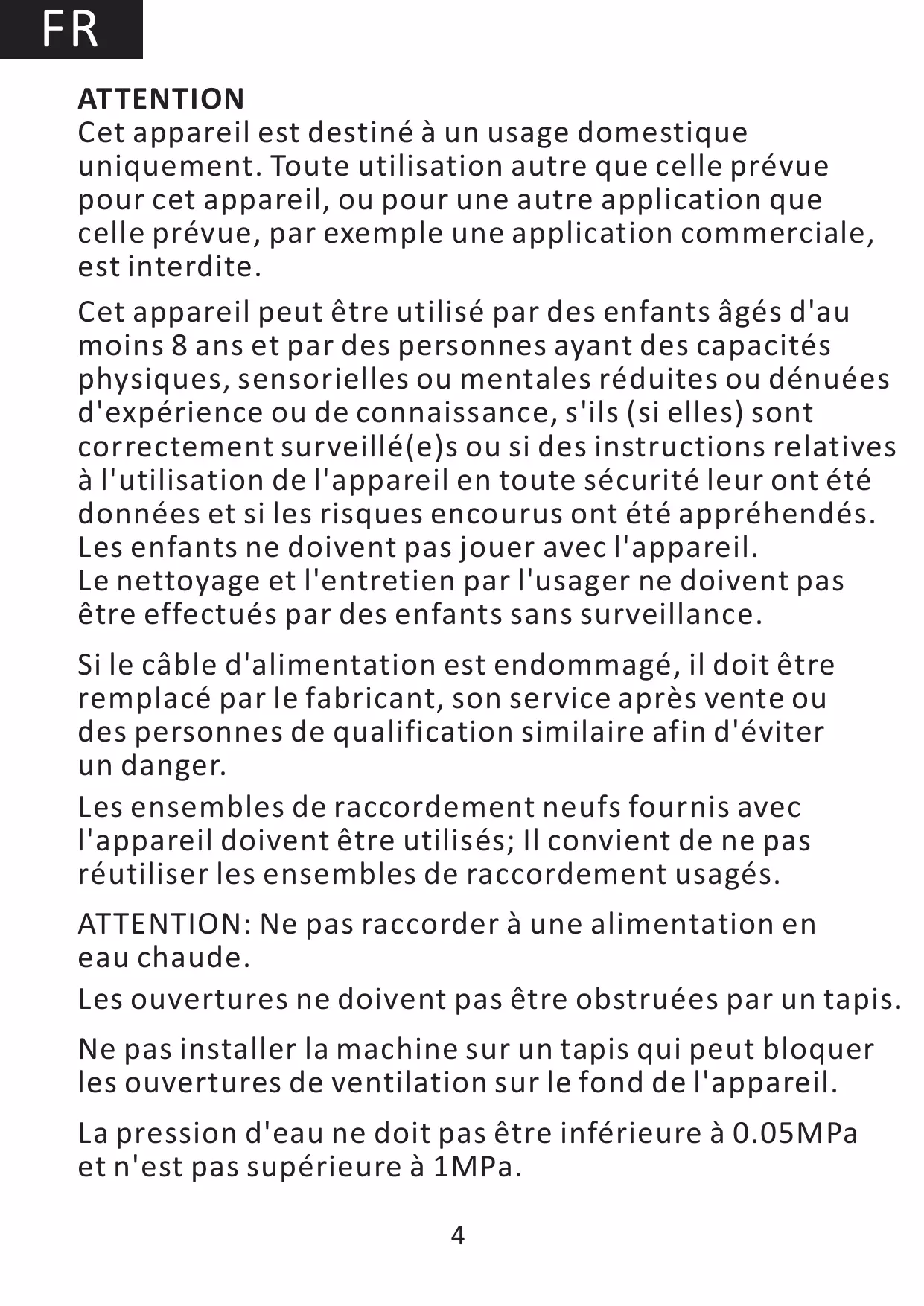

FR ATTENTION Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; Il convient de ne pas réutiliser les ensembles de raccordement usagés. ATTENTION: Ne pas raccorder à une alimentation en eau chaude. Les ouvertures ne doivent pas être obstruées par un tapis. Ne pas installer la machine sur un tapis qui peut bloquer les ouvertures de ventilation sur le fond de l'appareil. La pression d'eau ne doit pas être inférieure à 0.05MPa et n'est pas supérieure à 1MPa. 4

FR MISES EN GARDE IMPORTANTES - Pour des raisons de sécurité, les matériaux d'emballage de l'appareil doivent être gardés hors de portée des enfants. - Ne branchez pas l'appareil avec les mains mouillées. - Ne touchez en aucun cas l'appareil avec les mains ou les pieds mouillés. - En cas de dysfonctionnement, débranchez l'appareil puis fermez l'arrivée d'eau. N'essayez pas d'effectuer des réparations par vous-même. Faites appel à un réparateur agréé. - La capacité maximale de l'appareil ne doit pas être dépassée. - La porte en verre est portée à haute température pendant le lavage. Les enfants et les animaux domestiques doivent être maintenus à distance de l'appareil pendant qu'il fonctionne. - Après usage, débranchez toujours l'appareil et fermez l'arrivée d'eau.

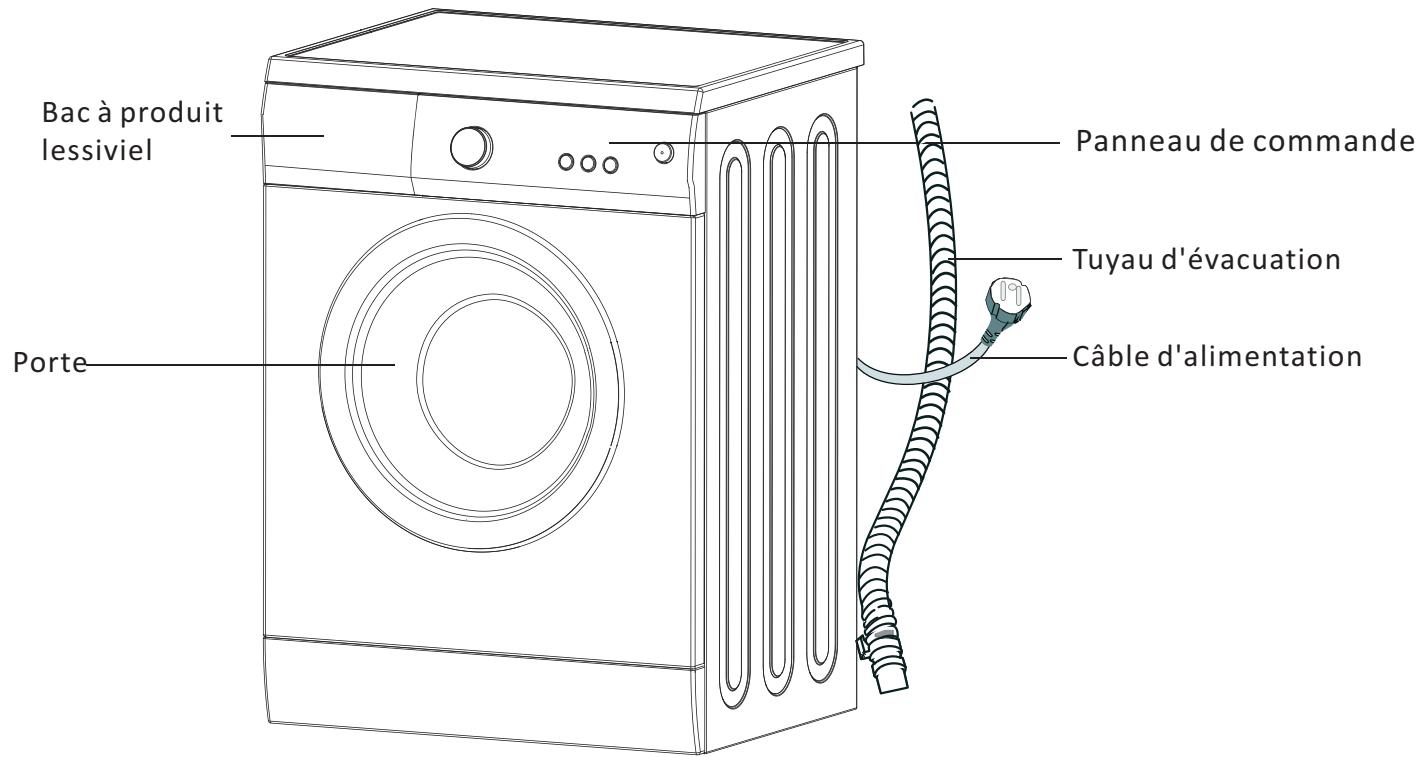

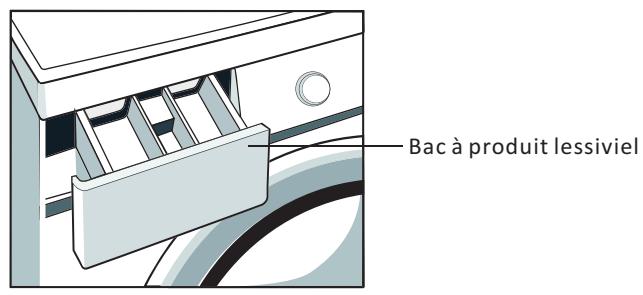

DESCRIPTION DE L'APPAREIL Bac à produit lessiviel

Tuyau d'évacuation Câble d'alimentation

Bac à produit lessiviel

Bouchons de transport

Tuyau d'arrivée d'eau

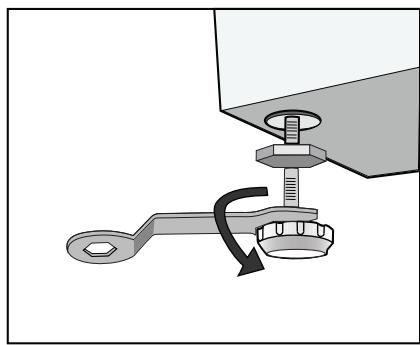

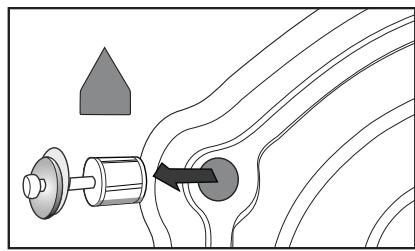

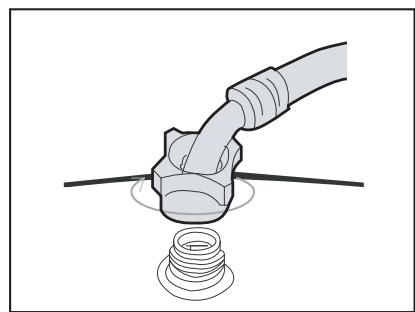

FR INSTALLATION Déballage Tous les boulons de transport situés derrière l'appareil et sur l'emballage doivent être enlevés avant usage. Gardez tous les matériaux d'emballage hors de portée des enfants. Gardez les boulons de transport : vous pourrez ainsi les réutiliser pour transporter à nouveau l'appareil en cas de besoin. Emplacement Installez l'appareil sur un sol plat et dur. Assurez-vous que la circulation de l'air est suffisante autour de l'appareil. L'appareil ne doit pas être installé sur une moquette. Mise à niveau Mettez l'appareil d'aplomb en augmentant ou en diminuant la longueur des pieds. Desserrez l'écrou de verrouillage à l'aide d'une clé (non fournie) et tournez le pied à la main jusqu'à ce qu'il touche par terre. Puis tenez le pied d'une main et, de l'autre main, serrez de nouveau l'écrou contre l'appareil avec une clé. Une machine parfaitement d'aplomb est plus stable, plus silencieuse et vibre moins. Arrivée d'eau Vissez un bout du tuyau d'arrivée d'eau à l'arrière de l'appareil. L'appareil doit être relié à un robinet d'eau froide. Reliez l'autre bout du tuyau à un robinet fileté 3/4".

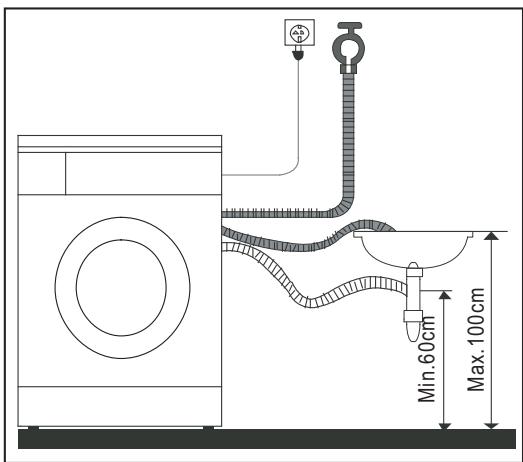

Évacuation de l'eau Pour l'évacuation de l'eau, utilisez l'une des méthodes suivantes: 1.Insérez fermement le tuyau dans la colonne d'évacuation. OU 2. Insérez suffisamment profondément le tuyau dans le trou d'évacuation d'un évier.

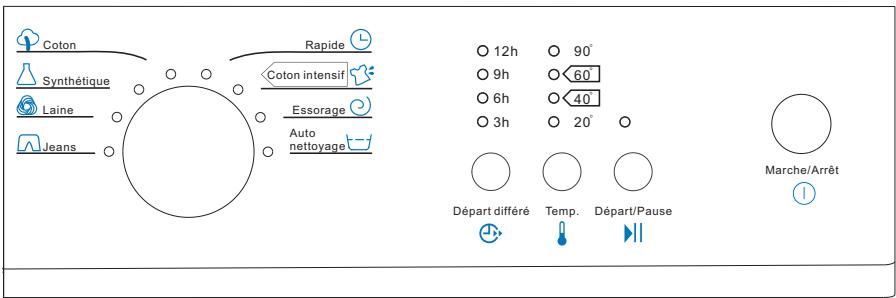

Auto nettoyage Marche/Arrêt

Bouton démarrage/ pause Bouton marche/arrêt

Tournez ce bouton pour sélectionner le programme souhaité. 8 programmes sont disponibles. Une fois le programme choisi, le témoin lumineux correspondant s'allume. Choisissez le délai de départ différé (3H, 6H, 9H ou 12H) en appuyant le nombre de fois nécessaire sur cette touche; le témoin correspondant s'allume. L'appareil démarrera une fois le délai écoulé. Appuyez de manière répétée sur ce bouton pour sélectionner la température de l'eau. Le témoin de température correspondant s'allume. Maintenez enfoncé ce bouton pendant 3 secondes ; un signal sonore retentit et la fonction signal est désactivée. Pour activer cette fonction, maintenez enfoncé ce bouton de nouveau pendant 3 secondes. Appuyez sur ce bouton pour lancer les programmes; le témoin s'allume. Appuyez de nouveau pour mettre sur pause; le témoin clignote. Appuyez une fois sur ce bouton pour allumer l'appareil. Appuyez de nouveau pour l'éteindre.

FR UTILISATION Premier lavage Avant de faire un premier lavage, faites d'abord tourner la machine à vide pendant un cycle entier. 1.Appuyez sur

2.Mettez un peu de lessive dans le compartiment II du tiroir 3.Ouvrez l'arrivée d'eau de l'appareil. 4.Sélectionnez 40°C en appuyant sur le nombre de fois nécessaire. -Le témoin de température correspondant s'allume. 5.Appuyez sur

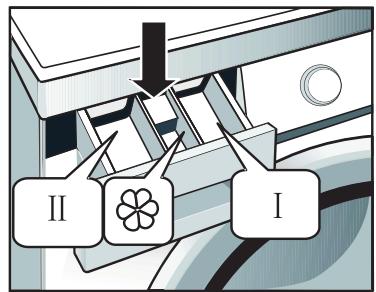

Compartiment I: Produit pour le prélavage. Compartiment II: Produit pour le lavage principal, adoucissant, agent de prétrempage, eau de Javel et produit antitaches. Compartiment : Additifs (ex: adoucissants ou produits susmentionnés)

Mettre du produit dans l'appareil 1.Sortez le tiroir. 2.Mettez de la lessive dans le compartiment II. 3.Mettez la quantité souhaitée d'adoucisseur dans le compartiment . 4.Le cas échéant, mettez du produit de prélavage dans le compartiment I.

ATTENTION : Les additifs et les produits concentrés doivent être dilués au préalable dans un peu d'eau, afin d'éviter tout risque de blocage du trop-plein.

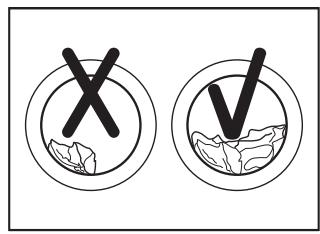

FR Lavage 1.Ouvrez la porte et mettez le linge dans le tambour. ÉVITEZ DE TROP REMPLIR L'APPAREIL: le linge ne serait pas lavé correctement. Référez-vous au tableau ci-dessous pour connaître la capacité correspondant au type de tissu à laver. Type de tissu La charge maximale de linge à l'état sec: Coton

2.Fermez la porte. 3.Mettez la lessive et, le cas échéant, l'adoucissant et le produit de prélavage, dans les compartiments correspondants. 4.Ouvrez l'arrivée d'eau et appuyez sur . Retardateur : Vous avez la possibilité de lancer le programme 3h, 6h, 9h ou 12h plus tard. Sélectionnez un délai en appuyant sur le nombre de fois nécessaire. Le témoin lumineux correspondant à la durée sélectionnée s'allume. 5.Choisissez le programme en tournant le bouton de sélection. 6.Sélectionnez la température souhaitée en appuyant sur le nombre de fois nécessaire. 7.Appuyez sur ;l'appareil démarre. -Le témoin lumineux démarrage/pause s'allume. -Appuyez de nouveau sur pour mettre sur pause; veuillez noter que cette manipulation est impossible dans les 1-2 minutes précédant la fin du cycle de lavage. 8.Une fois le cycle terminé, le témoin de démarrage/pause clignote et l'appareil émet un signal sonore toutes les 30 secondes pendant 5 minutes. 9.Ouvrez la porte de l'appareil. 10.Sortez le linge.

Durée de Compartiment Température fonctionnement par Vitesse de rotation par défaut/ par défaut (t/m) Température défaut (min) maximale (°C) I II 5KG 6KG 5KG 6KG

- Optionnel - Oui - Non REMARQUE : La durée du lavage dépend de la quantité de linge et de la température de l'eau. Les programmes standard coton intensif à 60°C et à 40°C coton intensif sont les programmes de lavage standard. Programme de lavage Coton Synthétique

Type de linge / Correspondance Draps, housses de couette, taies d'oreiller, robes, sous-vêtements etc. Chemises, manteaux, rideaux, dentelles ou autres mélanges.

Lainages lavables en machine seulement.

Linge légèrement sale

Vêtements de bébé ou de personnes souffrant d'allergies cutanées

60°C Linge moyennement sale, lin coloré, coton et synthétiques déteignant légèrement (ex: chemises, pyjamas). Linge légèrement sale, pur lin blanc (ex: sous-vêtements)

40°C, 20°C Eau froide

Linge normalement sale (laine, synthétiques)

Changement de programme et de température en cours de route 1.Appuyez sur

; le témoin de démarrage/pause clignote.

2.Choisissez le nouveau programme en tournant le bouton. 3.Sélectionnez la température souhaitée en appuyant sur e nombre de fois nécessaire. 4.Appuyez sur

pour lancer le lavage. Le témoin de démarrage/pause arrête de clignoter.

Conseils pour le lavage Triez votre linge selon les critères suivants: - Type de symbole sur l'étiquette: Séparez le coton, les fibres mélangées, les synthétiques, la soie, les lainages et la soie artificielle. -Couleur: Séparez les blancs des couleurs. Les vêtements de couleurs neufs doivent être lavés séparément. -Taille: Le lavage sera plus efficace si les vêtements de différentes tailles sont mélangés. -Sensibilité: Les articles fragiles doivent être lavés séparément. Référez-vous aux étiquettes des vêtements respectifs ou reportez-vous au tableau ci-dessous. Symbole graphique

Ne pas laver à la machine

Lavage (en machine ou à la main)

Ne pas laver Ne pas nettoyer à sec

Nettoyage à sec Ne pas tordre Nettoyage à sec et à chaud

CI CI Ne pas utiliser d'eau de Javel

Eau de Javel Ne pas sécher en machine Sèche-linge

Repasser avec un chiffon

Repassage à la vapeur Sécher après lavage

Moyenne température et température maximale (150°C)

Sécher à l'ombre sur un fil

FR -Videz les poches de leur contenu (clés, pièces etc.) et enlevez tous les objets durs décoratifs (ex : broches). -Fermetures Refermez les fermetures éclairs, boutonnez les boutons et les crochets ; les ceintures et les rubans doivent être attachés. - Mettez les petits articles (chaussettes, ceintures etc.) dans un sac de lavage . -Si vous lavez un seul article grand et lourd (ex : serviette éponge, jean, veste ouatée etc.), l'excentricité risque de déséquilibrer fortement la machine et de déclencher l'alarme. Il est donc recommandé d'ajouter un ou deux articles supplémentaires afin que l'évacuation de l'eau puisse se faire normalement. -Les articles pour bébé (vêtements, serviettes de bain ou de table) doivent être lavés séparément. S'ils sont lavés en même temps que les vêtements des adultes, ils risquent d'être infectés. Rallongez le temps de rinçage afin d'assurer un rinçage complet ne laissant aucune trace de détergent. -Les articles très salissants (chaussettes blanches, cols de chemises, manches etc.) doivent de préférence être lavés à la main avant d'être mis à la machine, pour un meilleur résultat final. -Les vêtements très pelucheux doivent de préférence être lavés séparément. Autrement, les autres articles risquent d'être recouverts de poussières, peluches etc. Les vêtements noirs et blancs doivent également être de préférence lavés séparément.

- Ne lavez pas des articles imperméables (combinaisons de ski, serviettes hygiéniques, imperméables, parapluies, bâches, sacs de couchage, etc.). Les tissus qui ne s'imprègnent pas facilement (ex : vêtements et coussins imperméables) ne doivent de préférence pas être lavés en machine. Pendant le rinçage et l'évacuation, de fortes vibrations et des projections d'eau pourraient se produire et les articles risqueraient d'être endommagés. -Conseils concernant les détergents Le type de produit à utiliser est fonction du type de tissu (coton, synthétique, lainages, articles délicats), de la couleur, de la température, du degré et du type de saleté. Utilisez de préférence de la lessive à faible production de mousse. REMARQUE : Évitez de mettre plus de produit que nécessaire. Veuillez suivre les instructions figurant sur les paquets de détergents. -Respectez les indications du fabricant du détergent concernant le poids du linge, le degré de saleté et la dureté de l'eau dans votre région. Si vous ne connaissez pas le degré de dureté de votre eau, demandez aux autorités compétentes. REMARQUE : La lessive et les additifs doivent être gardés dans un endroit sec, sûr et hors de portée des enfants.

FR NETTOYAGE ET ENTRETIEN Assurez-vous que l'appareil est débranché.

Nettoyage de l'extérieur Nettoyez l'appareil avec un chiffon mou imbibé de savon liquide. N'utilisez pas de produits chimiques organiques ou de solvants corrosifs.

Nettoyage du tambour Les traces de rouille laissées dans le tambour par les objets métalliques doivent être enlevées immédiatement ; utilisez un détergent sans chlore pour cela. N'utilisez en aucun cas de la paille de fer.

Réparation d'une machine à laver gelée Si votre machine à laver est congelée en raison de températures négatives , par exemple si votre appareil est situé dans une pièce ou la température est inférieure à 0°C : 1.Débranchez la machine. 2.Versez de l'eau chaude sur le robinet de manière à pouvoir démonter le tuyau. 3.Démontez le tuyau et laissez-le tremper dans l'eau chaude. 4.Versez de l'eau chaude dans le tambour et laissez agir pendant 10 minutes. 5.Reconnectez le tuyau d'arrivée d'eau au robinet et vérifiez si l'arrivée d'eau et l'évacuation fonctionnent de nouveau normalement. REMARQUE : Une fois le problème résolu, faites attention à toujours faire fonctionner la machine dans une pièce dont la température ambiante est supérieure à 0°C.

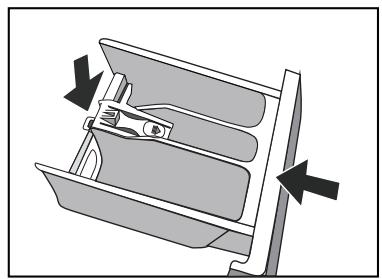

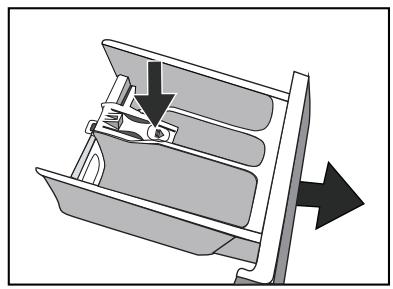

FR Nettoyage du tiroir et de son logement 1.Appuyez sur la manette de déverrouillage située dans le tiroir, puis sortez-le.

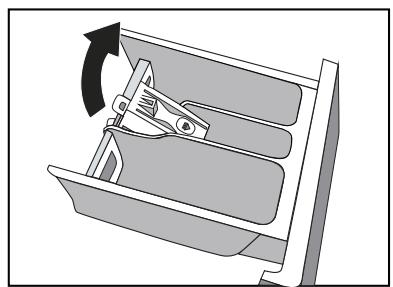

2.Ôtez le couvercle du compartiment.

3.Nettoyez les différentes pièces sous le robinet, ainsi que le trou d'emplacement du tiroir. 4.Refermez le couvercle en appuyant fort. 5.Remettez le tiroir en place.

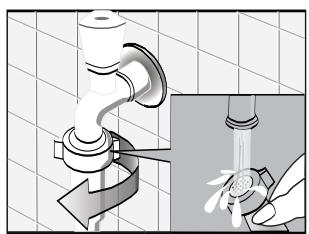

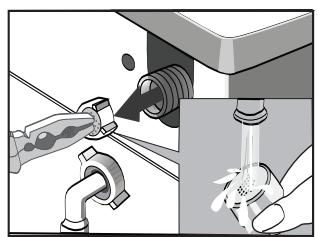

Nettoyage du tuyau et du filtre d'arrivée d'eau Le filtre d'arrivée d'eau doit être nettoyé régulièrement afin d'éviter que l'arrivée d'eau ne puisse être obstruée par des saletés.

FR Nettoyage de la pompe d'évacuation

Videz l'eau restant dans la machine, puis nettoyez la pompe d'évacuation. La pompe d'évacuation doit faire l'objet d'un examen et d'un nettoyage régulier. N'essayez en aucun cas d'ôter le couvercle de la pompe au cours d'un lavage. Après avoir remis le couvercle en place, assurez-vous qu'il est bien étanche afin d'éviter tout risque de fuites.

La machine à laver ne démarre pas.

Cause possible La porte est mal fermée.

Solutions possibles Fermez bien la porte.

L'appareil est mal branché. Vérifiez le branchement sur la prise. Coupure de courant

Vérifiez l'alimentation.

L’appareil n’est pas allumé. Allumez l’appareil. La porte ne s'ouvre pas.

Le dispositif de sécurité est activé. Le produit utilisé n’était Il reste du produit dans le pas un produit à faible production de mousse. tiroir après la fin du programme. Vous avez utilisé trop de produit. Les boulons de transport n’ont pas tous été enlevés. La machine n’est pas La machine vibre ou fait d’aplomb ou repose sur une surface irrégulière. trop de bruit. La quantité de linge dépasse les 5Kg (pour

Débranchez l'appareil. Assurez-vous que le produit utilisé est adéquat. Réduisez la quantité de produit dans le tiroir. Enlevez tous les boulons de transport. La machine doit être d’aplomb et reposer sur une surface plane. Mettez moins de linge dans le tambour.

PFL105) ou 6Kg (pour PFL126).

La machine n’essore pas et/ou l’évacuation ne marche pas.

Le tuyau d’évacuation est bouché. Le filtre est verrouillé. Le bout du tuyau d’évacuation est situé à plus d’1 m au-dessus du sol. Linge en déséquilibre

Débouchez le tuyau d’évacuation. Débloquez le filtre. Le bout du tuyau doit être situé à moins d’1 m audessus du sol. Ajoutez du linge ou refaites un autre essorage.

FR Messages d'erreur État du témoin lumineux 90°C 60 °C

Éteint Éteint Clignotant

20°C Clignotant Porte mal fermée. Éteint

Fermez bien la porte.

Dysfonctionnement Assurez-vous que le robinet est ouvert. Vérifiez la pression de l'eau. de l'arrivée d'eau Nettoyez le filtre d'arrivée d'eau.

Le tuyau d'évacuation est peut-être plié ou Dysfonctionnement bouché. Éteint Éteint Clignotant Clignotant de l'évacuation Vérifiez l'installation du tuyau d'évacuation. Nettoyez la pompe d'évacuation.

Si le problème persiste, faites appel à un réparateur professionnel.

DONNÉES TECHNIQUES La fiche technique ci-dessous est celle d'une machine à laver domestique conforme à la directive européenne 1015/2010. Fabricant Type/description

PFL 105 W-F, PFL 105 W-E PFL 105 W-F-2 5 kg 1000 rpm A+ 169 kWh

Capacité Vitesse de rotation Classe d'efficacité énergétique ❶ Consommation d'énergie annuelle ❷ Consommation à l’arrêt Consommation en mode veille Consommation d’eau annuelle ❸ Classe d’efficacité d’essorage ❹ Cycle de lavage standard ❺ Consommation d'électricité pour un cycle standard à 60° à charge pleine Consommation d'électricité pour un cycle standard à 60° à charge partielle Consommation d'électricité pour un cycle standard à 40° à charge partielle Durée du programme standard à 60° à charge pleine Durée du programme standard à 60° à charge partielle Durée du programme standard à 40° à charge partielle

0,06 W 0,46 W 9500 L C Coton intensif 0,914 kwh 0,724 kwh 0,546 kwh 217 min 208 min 202 min 47 L 40 L

40 L Proline PFL 126 W-F, PFL 126 W-E 6 kg 1200 t/m A+ 196 kWh

Consommation d'eau pour le programme coton standard à 60°C à pleine charge Consommation d'eau pour le programme coton standard à 60°C à charge partielle Consommation d'eau pour le programme coton standard à 40°C à charge partielle Taux d'humidité résiduelle pour le programme coton standard à 60°C à pleine charge 61% Taux d'humidité résiduelle pour le programme coton standard à 60°C à charge 64% partielle Taux d'humidité résiduelle pour le programme coton standard à 40°C à pleine charge 63% Niveau sonore (lavage) 62 dB Niveau sonore (essorage) 75 dB Construction Autoportant Hauteur 850 mm Largeur 595 mm Profondeur 470 mm Consommation électrique 2100 W 220-240V/50 Hz Tension/fréquence nominales Pression d’eau 0,05-1 MPa

0,06 W 0,38 W 9900 L B Coton intensif 0,989 kWh 0,676 kWh 0,662 kWh 215 min 161 min 178 min 50 L 41 L 41 L 51% 55% 55% 62 dB 77 dB Autoportant 850 mm 595 mm 470 mm 2100 W 220-240V/50 Hz 0,05-1 MPa

FR EMARQUE : PFL 126 W-F, PFL 126 W-E ❶ A +++ (efficacité maximale) à D (efficacité minimale) ❷Consommation d'énergie de 196 kWh par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle, et sur la base de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. ❸Consommation d'eau de 9900 L par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil. ❹ Classe d'efficacité d'essorage B sur une échelle allant de G (moins efficace) à A (plus efficace) ❺Les programmes standard coton intensif à 60°C et à 40°C coton intensif sont les programmes de lavage standard. Ces programmes conviennent pour le lavage de linge en coton normalement sale ; ils ne sont cependant pas les programmes les plus efficaces, en termes de consommation combinée d'eau et d'électricité, pour laver ce type de coton. La température effective de l'eau peut être différente de celle indiquée pour le cycle en question. Choisissez un type de détergent approprié aux différentes températures de lavage afin d'obtenir les meilleures performances de lavage tout en minimisant les consommations d'eau et d'énergie. PFL 105 W-F, PFL 105 W-E, PFL 105 W-F-2 ❶A +++ (efficacité maximale) à D (efficacité minimale) ❷Consommation d'énergie de 169 kWh kWh par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle, et sur la base de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. ❸Consommation d'eau de 9500 L par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil. ❹Classe d'efficacité d'essorage C sur une échelle allant de G (moins efficace) à A (plus efficace) ❺Les programmes standard coton intensif à 60°C et à 40°C coton intensif sont les programmes de lavage standard. Ces programmes conviennent pour le lavage de linge en coton normalement sale ; ils ne sont cependant pas les programmes les plus efficaces, en termes de consommation combinée d'eau et d'électricité, pour laver ce type de coton. La température effective de l'eau peut être différente de celle indiquée pour le cycle en question. Choisissez un type de détergent approprié aux différentes températures de lavage afin d'obtenir les meilleures performances de lavage tout en minimisant les consommations d'eau et d'énergie.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gêne occasionnée. Kesa Electricals © UK: EC1N 6TE 12/ 12/ 2012
