VP6321 - Projecteur HP - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Projecteur DLP
Résolution native	1920 x 1080 (Full HD)
Luminosité	3500 lumens
Contraste	20000:1
Connectivité	HDMI, VGA, USB, Audio Out
Dimensions approximatives	300 x 230 x 100 mm
Poids	2.5 kg
Alimentation électrique	100-240V, 50/60Hz
Durée de vie de la lampe	4000 heures (mode normal), 10000 heures (mode éco)
Fonctions principales	Projection 2D/3D, correction de trapèze, mise au point automatique
Entretien et nettoyage	Nettoyage régulier des filtres, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Lampe, filtres et autres composants disponibles en pièces détachées
Sécurité	Protection contre la surchauffe, utilisation de matériaux ignifuges
Compatibilités	Compatible avec la plupart des appareils HDMI, ordinateurs, et systèmes de projection

FOIRE AUX QUESTIONS - VP6321 HP

Comment configurer le projecteur HP VP6321 pour la première fois ?

Pour configurer le projecteur HP VP6321, branchez-le à une source d'alimentation, connectez-le à votre appareil via HDMI ou VGA, puis allumez-le. Suivez les instructions à l'écran pour sélectionner la source d'entrée.

Que faire si l'image projetée est floue ?

Assurez-vous que le projecteur est correctement mis au point. Utilisez la bague de mise au point sur l'objectif pour ajuster l'image. Vérifiez également la distance entre le projecteur et l'écran.

Pourquoi le projecteur ne s'allume-t-il pas ?

Vérifiez que le projecteur est bien branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est correctement connecté et que le bouton d'alimentation est enfoncé. Si le voyant d'alimentation ne s'allume pas, vérifiez le fusible.

Comment résoudre les problèmes de surchauffe du HP VP6321 ?

Assurez-vous que les ventilateurs ne sont pas obstrués et que le projecteur est placé dans un espace bien ventilé. Évitez de l'utiliser sur des surfaces molles. Si le problème persiste, éteignez le projecteur et laissez-le refroidir avant de le rallumer.

Comment connecter le projecteur à un réseau Wi-Fi ?

Accédez au menu des paramètres du projecteur, sélectionnez l'option 'Réseau' et choisissez 'Wi-Fi'. Sélectionnez votre réseau Wi-Fi et entrez le mot de passe pour vous connecter.

Que faire si le son ne fonctionne pas ?

Vérifiez que le volume du projecteur est réglé correctement et que le mode 'Muet' n'est pas activé. Si vous utilisez des haut-parleurs externes, assurez-vous qu'ils sont bien connectés et allumés.

Comment mettre à jour le firmware du HP VP6321 ?

Visitez le site Web de HP pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via une clé USB ou un réseau.

Est-il possible de projeter à partir d'un appareil mobile ?

Oui, vous pouvez projeter à partir d'un appareil mobile en utilisant un adaptateur compatible ou en connectant via une application de mise en miroir si le projecteur prend en charge cette fonction.

MODE D'EMPLOI VP6321 HP

Projecteur numérique HP série vp6300

Guide de l'utilisateur

Table des matières

1 Installation et configuration

2 RÉalisation de presentations

3 Réglage du projecteur

Consignes de sécurité 7
Contenu de l'emballage 8
Fonctions communes 9
Présentation du projecteur 9
Boutons et voyants du projecteur 11
Panneau arriere. 12
Télécommande 14
Accessoires 15
Installation du projecteur 16
Placement du projecteur 16
Connexion de l'alimentation 19
Connexion d'un ordinateur 20

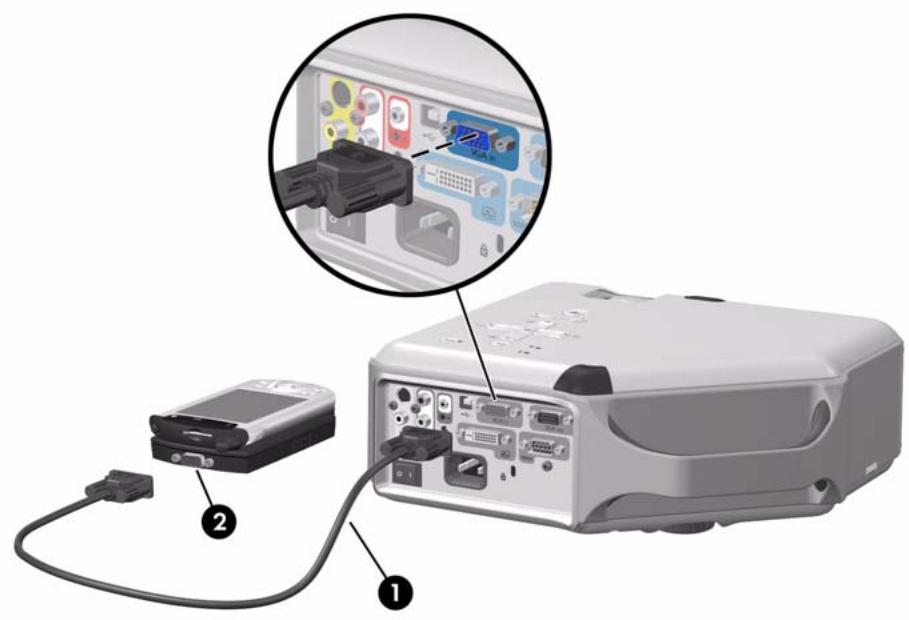

Connexion d'un assistant numérique personnel 21

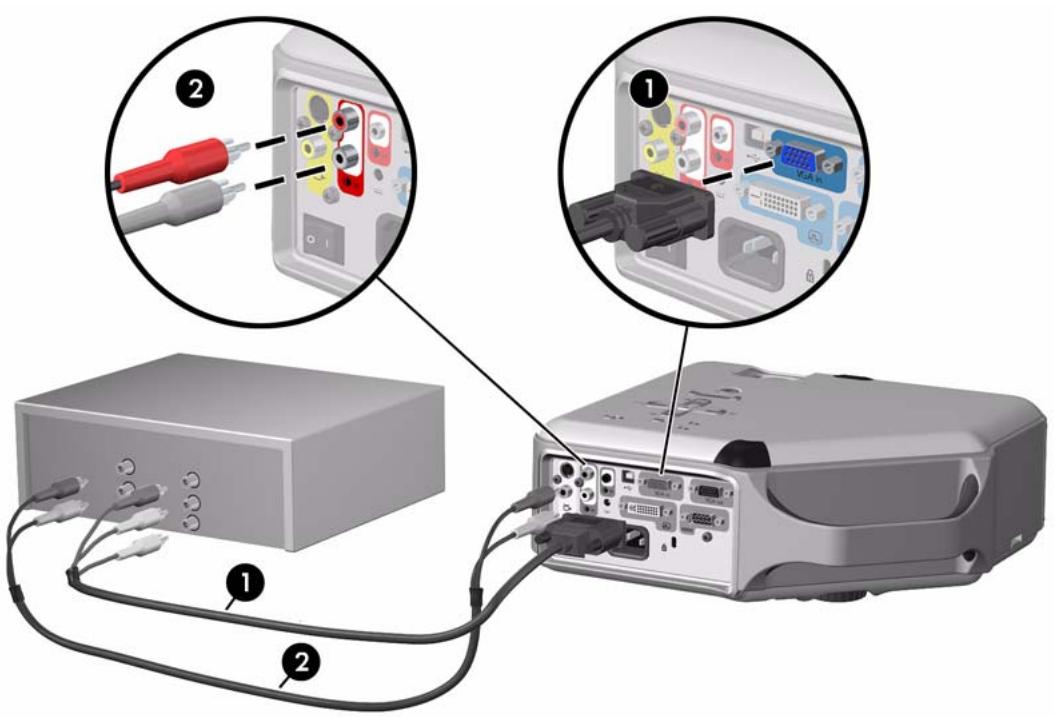

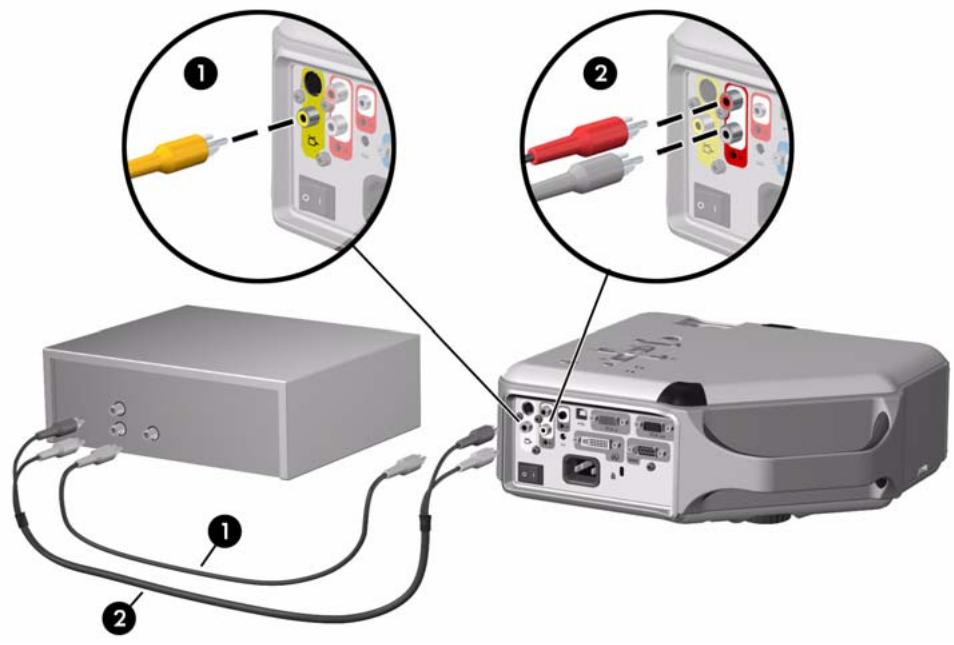

Connexion d'une source video 22
Mise sous et hors tension du projecteur 26

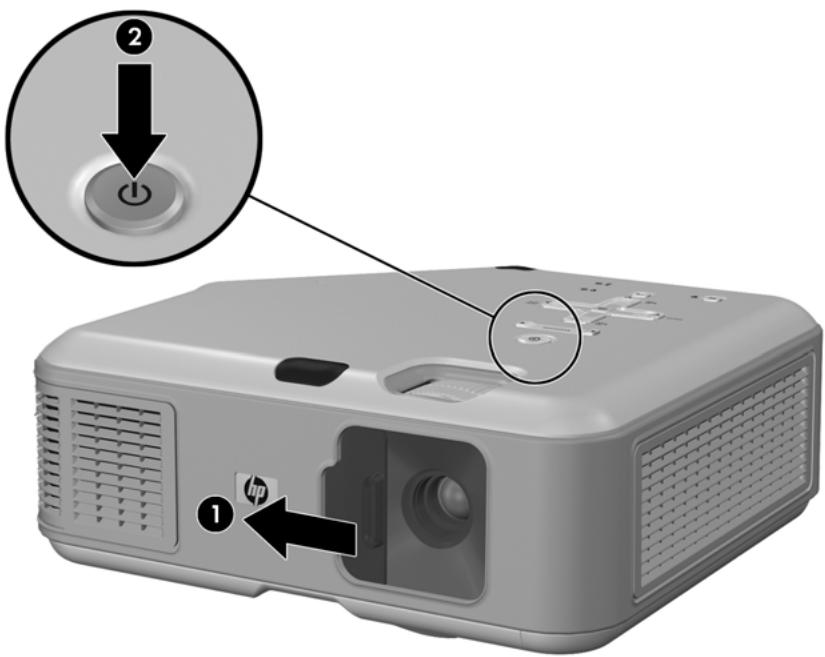

Mise sous tension du projecteur 26
Mise hors tension du projecteur 27
Déplacement du projecteur 27
Réglages courants. 28
Orientation du projecteur 28
Réglage de la mise au point et du zoom. 28
Utilisation de la télécommande. 29
Affichage d'un écran d'ordinateur 31
Selection d'une source différente 31
Masquage ou affichage de l'image 31
Réglage de l'image et du son. 33

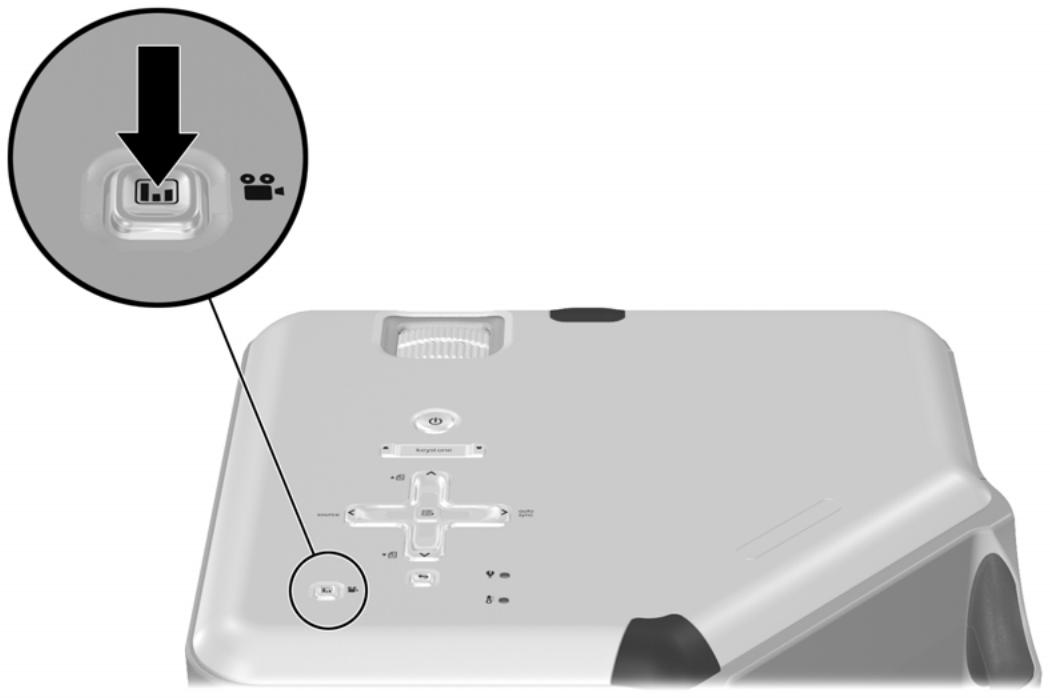

Choix du mode image approprié 33

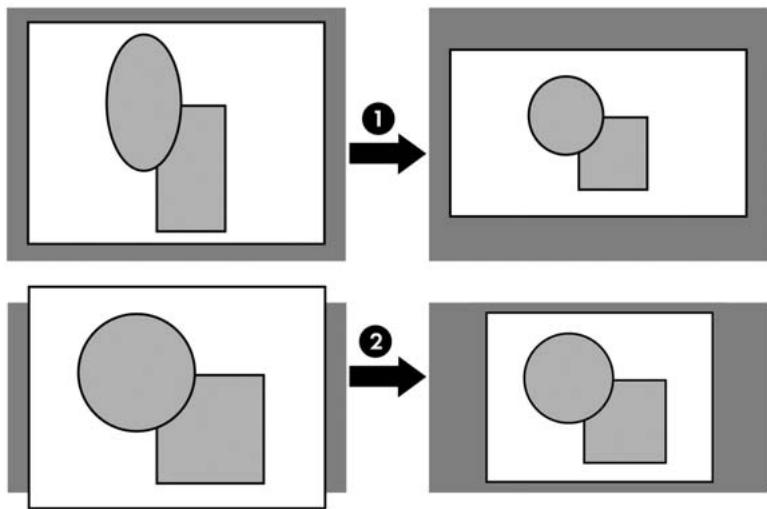

Réglage des contours de l'image 34
Réglage d'une image inclinée 35
Réglage de l'image pour obtenir des couleurs optimes. 36
Réglage d'autres paramètres d'image 36
Réglage du volume 37
Réglage d'autres paramètres audio 37

Configuration du projecteur 37

Empêcher l'utilisation non autorisée 37

Utilisation du menu de réglage à l'écran 38

Modification des paramètres à l'aide du menu de réglage à l'écran 38

Menu Entree 39

Menu Image 40

Menu Son. 41

Menu Configuration. 41

Menu Aide 42

4 Maintenance du projecteur

Maintenance de base 43

Affichage de I'etat du projecteur 43

Nettoyage de I'objectif du projecteur 43

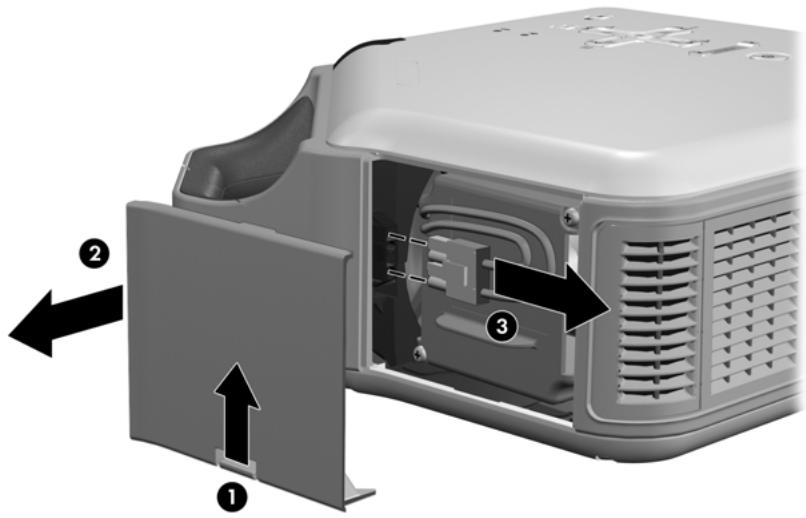

Remplacement du module lampe 44

Remplacement des piles de la télécommande 46

Mise a niveau du projecteur 47

Mise a niveau du micrologiciel 47

5 Installation permanente

Installation du projecteur 49

Choix des cables. 49

Installation sur une table 49

Fixation au plafond 49

Installation pour projection arriere 50

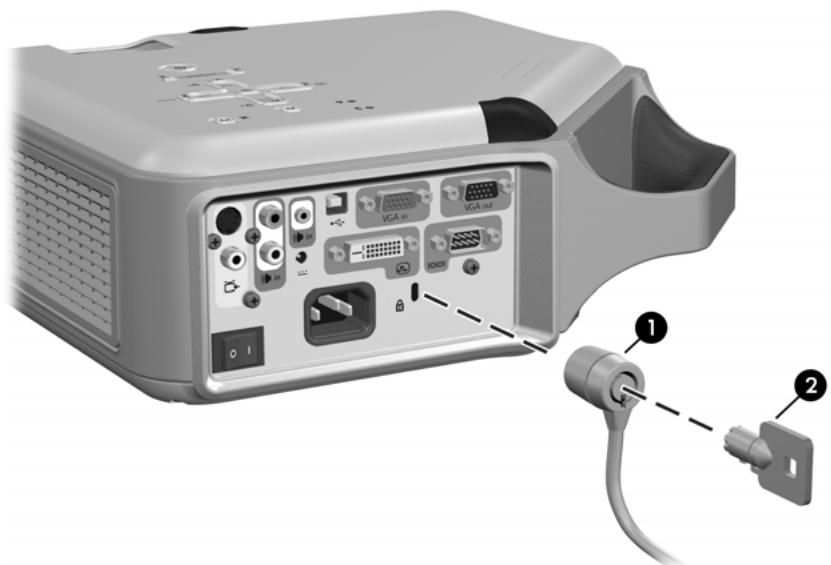

Verrouillage du projecteur 50

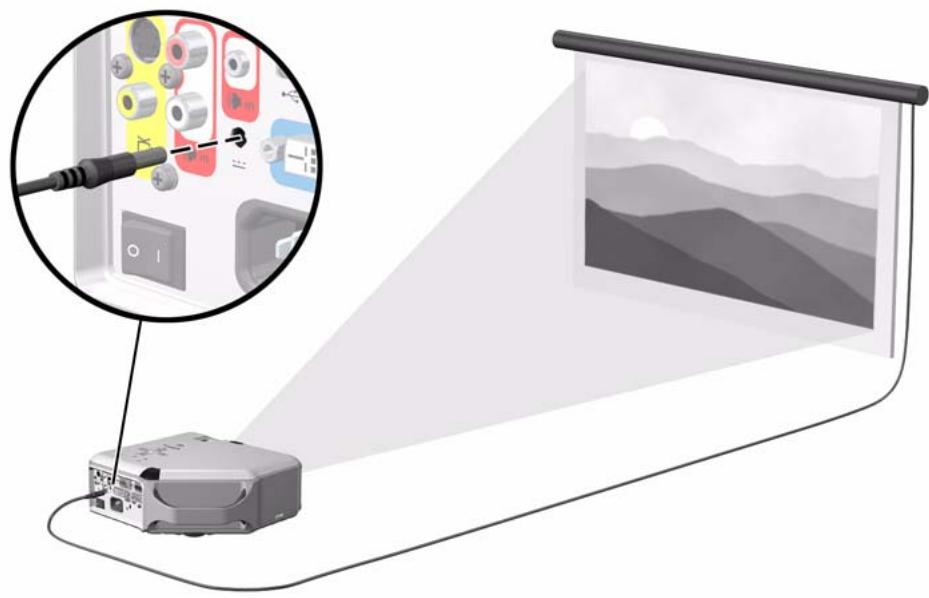

Contrôle d'un accessoire externe 51

Connexion a un contrôle 52

Connexions série. 52

Exemples de commandes du contrôle 52

Commandes du contrôle 54

6 Résolution des problèmes

Suggestions pour la résolution des problèmes 59

Problèmes liés aux voyants d'ajortissement 59

Problèmes de démarrage 60

Problèmes d'image 60

Problèmes liés au son. 63

Problèmes d'interruption 63

Problèmes liés à la télécommande 63

Test du projecteur 64

Dereulement des diagnostics du projecteur 64

7 Récipes

Caracteristiques techniques 65

Informations de sécurité. 68

Informations de sécurité relatives aux voyants 68
Informations de sécurité relatives au mercure. 68

Informations reglementaires 69

Canada 69
International 69

1 Installation et configuration

Consignes de sécurité

AVERTISSEMENT! Pour limiter les risques de blessure de l'utilisateur et de détérioration de l'appareil, lisez attentivement et respectez scrupuleusement les consignes de sécurité ci-après, ainsi que toutes les autres recommandations continues dans leprésent manuel.

• Ne regardez pas directement l'objet lorsque la lampe est allumée.
• Maintenez le projecteur à l'abri de la pluie ou de l'humidité et ne l'utilise pas à proximé d'un point d'eau.
• Eloignez l'objet et le système de ventilation du projecteur de tout papier, plastique ou autre matériel combustible (0,5 m au moins).
• Evitez que des liquides, de la nourriture ou de petits objets ne pênent dans le projecteur. Si tel est le cas, contactez immédiatement HP pour obtenir une assistance.
• Ne placezaucunobject surle dessus duprojecteur.Neplacezaucunliquidea un endroit ouil risque de se renverser sur le projecteur.
• Evitez d'obstruer le système de ventilation du projecteur. Ne posez pas le projecteur à proximé d'une source de chaleur telle qu'un radiateur ou un amplificateur.
  Utilisez uniquement un cordon d'alimentation certifie pour la tension et l'intensite indiquees sur l'étiquette du produit. Ne surchargez pas une prise secteur ou une rallonge. Assurez-vous que la broche terre est bien reliée au cordon d'alimentation.
• Dispossez les câbles de sorte que personne ne puisse marcher ou trébucher dessus.
• Posez le projecteur sur son socle sur une surface plane ou sur un support de montage au plafond HP. Ne le posez pas sur sa face frontale.
• Ne touche pas l'objet avec vos doigs. Reportez-vous à la section "Nettoyage de l'objet du projeteur", page 43. Utilisez un tissu sec et doux pour nettoyer le boîtier du projeteur.
  N'ouvre pas le projecteur sauf mention contraire dans le present manuel et enPNANT soin de laisser le projecteur refroidir au préalable.
• Si le projecteur est endommagé de quelques manière que ce soit, contactez HP pour obtenir une assistance.

Contenu de l'emballage

Avant de configurer le projecteur, vérifie que l'emballage dans lequel il a été livré comprend les éléments ci-dessous. Si un ou plusieurs des éléments suivants ne se trouvent pas dans le carton d'emballage, contactez HP.

ASTUCE: ÀpRES avoir ouvert l'emballage et retire ré son contenu, conservez l'emballage au cas où vous devriez renvoyer le projeteur.

Contenu du carton d'emballage

	Elément	Fonction

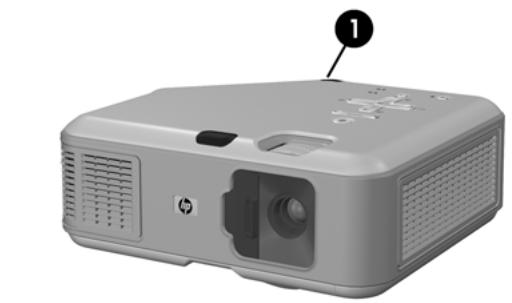

1	Projecteur	Projette des images.
2	Câble VGA	Relie la sortie video de l'ordinateur au projecteur.
3	Cordon d'alimentation	Branche le projecteur sur la source d'alimentation.
4	Télécommande	Contrôle le projecteur à distance.

Contenu du carton d'emballage (suite)

	Elément	Fonction
⑤	Ensemble de manuels	Contient une documentation sur la configuration et l'utilisation du projecteur, ainsi que sur l'assistance et la garantie.
⑥	Guide d'installation rapide	Fournit des instructions pour la mise en route.

Fonctions communes

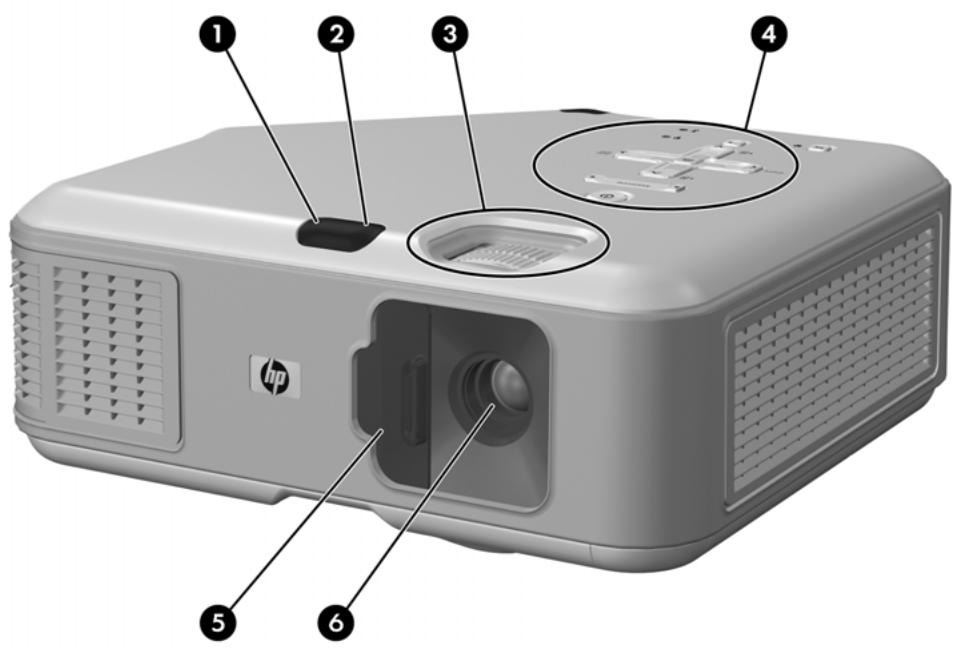

Présentation du projecteur

Principaux composants

	Élément	Fonction
1	Port infrarouge	Reçoit les signaux envoyés par la télécommande. Sert également de bouton pour régler la hauteur.

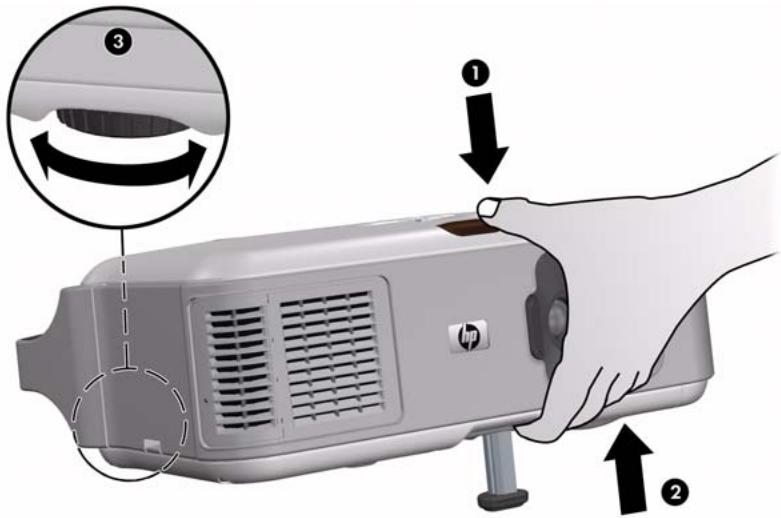

2	Bouton de réglage de la hauteur	Permet de régler la hauteur de l'image.

Principaux composants (suite)

	Elément	Fonction

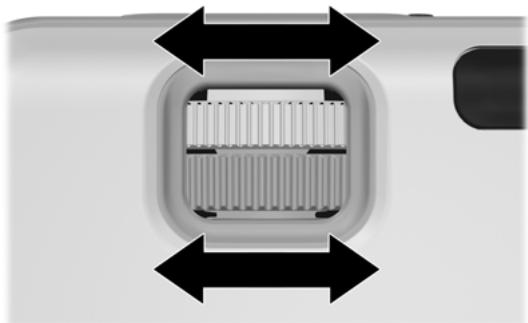

⓷	Anneaux de zoom et de mise au point	Anneau de mise au point : permet d'effectuer la mise au point dans une plage comprise entre 1 et 10 m
		Anneau du zoom : permit d'agrandir l'image de 100 à 116 %.
⓸	Panneau de commande	Se compose de boutons et de voyants.
⓹	Cache de l'objectif	Protège l'objectif.
⓺	Objectif	Projette l'image.

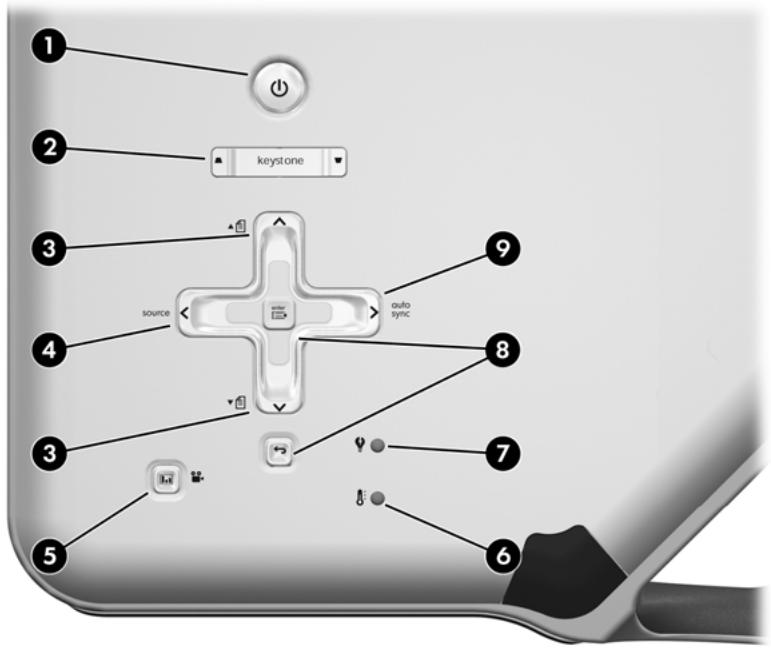

Présentation des boutons et des voyants du projeteur

	Elément	Fonction
1	Bouton marche/arrêt	Permet d'allumer et d'éteindre le projecteur.

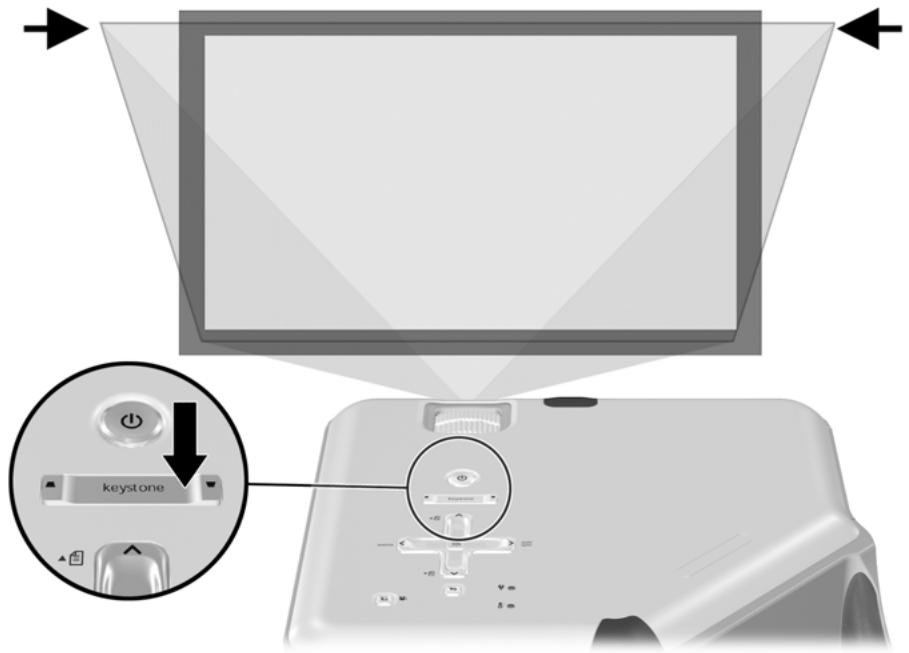

2	Bouton keystone	Corrige la distorsion de l'image.
3	Boutons de défilament haut et bas	Permet de faire défilier vers le haut et vers le bas les pages d'un ordinateur connecté.
4	Bouton source	Affiche l'image à partir du port d'entrée suivant.
5	Bouton mode image	Sélectionne la combinaison d'affichage/de couleurs suivante — personnalisation possible.
6	Voyant de température excessive	Indique si la température du projecteur est trop élevé.
7	Voyant d'advertissement lampe	Indique si la lampe est défectueuse.
8	Boutons de menu	Permettent de modifier les paramètres à l'aide du menu de réglage à l'écran.
9	Bouton auto sync (synchronisation auto)	Synchronise le projecteur avec le signal d'entrée d'un ordinateur.

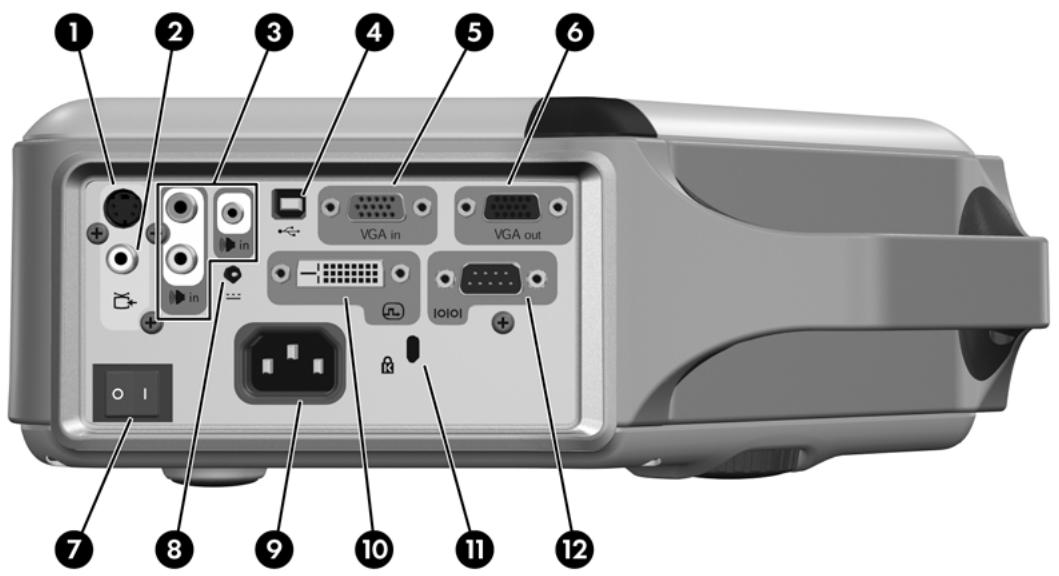

Composants du panneau arrriere

	Elément	Fonction
1	Port d'entrée S-video	Branche une source S-video.
2	Port d'entrée video composite	Permet de connecter une source video composite.
3	Ports d'entrée audio	Permettent de connecter une source audio stéréo à l'aide de prises RCA ou d'un mini-jack stéréo.
4	Port USB	Permet de connecter un ordinateur et de contrôle la souris.
5	Connecteur entrée VGA	Permet de connecter l'entrée video d'un ordinateur ou la source video composantes.
6	Connecteur sortie VGA	Permet d'envoyer le signal de l'entrée VGA sur un moniteur.
7	Interrupteur principal	Coupe l'alimentation. Basculez cet interrupteur sur 0 lorsque vous débranchez le cordon d'alimentation. ATTENTION: N'utilise pas cet interrupteur pour éteindre le projecteur. Utilisez le bouton marche/arrêt Situé sur le dessus du projecteur.

Composants du panneau arrêté (suite)

	Élement	Fonction
8	Sortie de déclenchement 12 V CC	Permet de contrôle un écran motorisé ou un accessoire similaire.RemARQUE: Disponible sur certains modèles seulement.
9	Fiche du cordon d'alimentation	Relie le cordon d'alimentation au projecteur.
10	Port d'entrée DVI	Permet de connecter une source video numérique DVI-D.RemARQUE: Disponible sur certains modèles seulement.
11	Emplacement pour antivol	Permet d'attacher le projecteur à un objet stable à l'aide d'un cable et d'un cadenas.
12	Port série	Permet de connecter un contrôleur de piece.RemARQUE: Disponible sur certains modèles seulement.

ASTUCE: Avant d'utiliser la télécommande, retirez la protection de la pile en tirant sur la languette en plastique jusqu'à ce que la pile soit extraite de la télécommande.

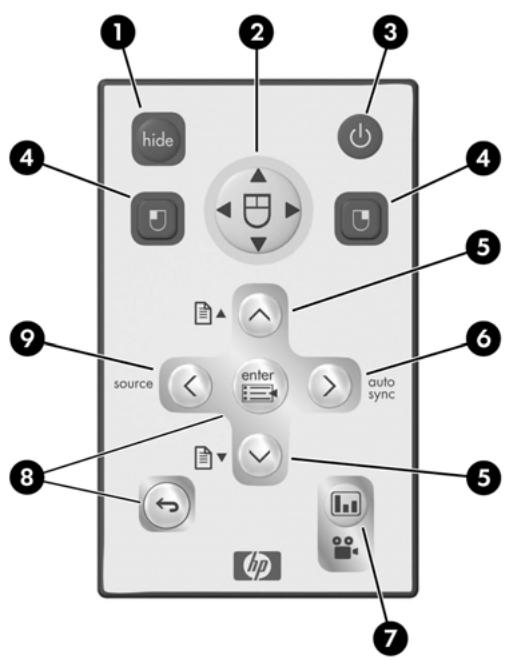

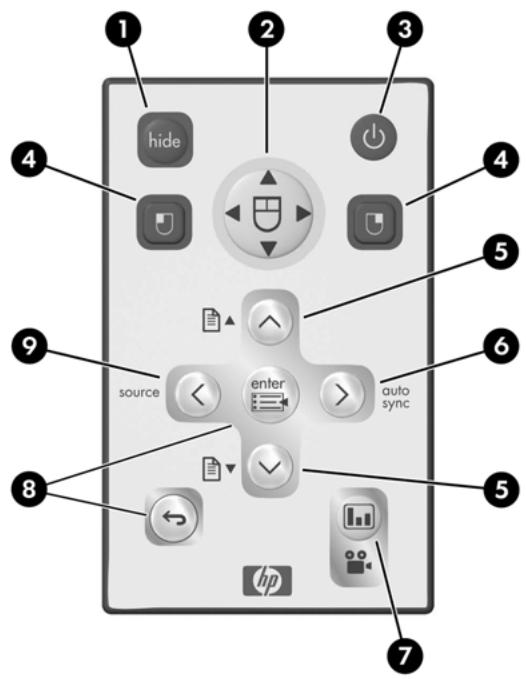

Composants de la télécommande

	Elément	Fonction
1	Bouton hide	Permet d'interrompre la projection de l'image et de désactiver les haut-parleurs.
2	Souris virtuelle	Permet de bouger le pointeur de la souris sur un ordinateur connecté.
3	Bouton marche/arrêt	Permet d'allumer et d'éteindre le projecteur.
4	Boutons pour clic gauche et clic droit de la souris	Permettent d'effectuer un clic gauche et un clic droit sur un ordinateur connecté.
5	Boutons de défilament haut et bas	Permettent de faire défiler vers le haut et vers le bas les pages d'un ordinateur connecté.

Composants de la télécommande (suite)

	Elément	Fonction
6	Bouton auto sync (synchronisation auto)	Synchronise le projecteur avec le signal d'entrée d'un ordinateur.
7	Bouton mode image	Sélectionne la combinaison d'affichage/de couleurs suivante — personnalisation possible.
8	Boutons de menu	Permettent de modifier les paramètres à l'aide du menu de réglage à l'écran.
9	Bouton source	Affiche l'image à partir du port d'entrée suivant.

Accessoires

Faites des presentations plus efficaces grâce aux accessoires pour projecteurs HP. Vous pouvez vous procurer ces accessoires sur le site http://www.hp.com/fr ou auprès du revendeur de votre projeteur.

Kit HP pour support de montage au plafond — permet d'installer en un tournemain votre projecteur au plafond.
- Ecrans de projection HP — écrans mobiles simples à transporter et à installer, et écrans fixes pour encore plus de comport.
- Télecommande HP premium — permet de contrôle tous les aspects de vos presentations.
Cables d'alimentation HP — pour relier le projecteur au secteur quelle que soit la zone géographique.
Cables HP— pour vous connecter à tout type de matériel audio-video.
Lampe de rechange HP — pour redonner au projecteur sa luminosité d'origine.

Installation du projecteur

Placement du projecteur

Les tableaux suivants indiquent la distance à laquelle vous devez placer le projecteur par rapport à l'écran.

ASTUCE: Pour une qualité d'image optimale, placez le projecteur à une distance de 1,5 à 5 m de l'écran

Taille de l'image par rapport à la distance de l'écran — série vp6310

Taille de l'image (diagonale)	Taille de l'image (largeur)	Distance (entre l'objet et l'écran)
(mètres)	(mètres)	(mètres)
0,8	0,6	1,1 à 1,2
1,0	0,8	1,4 à 1,6
1,5	1,2	2,1 à 2,4
2,0	1,6	2,8 à 3,3
2,5	2,0	3,5 à 4,1
3,0	2,4	4,2 à 4,9
3,8	3,0	5,3 à 6,1
4,6	3,7	6,3 à 7,3
5,1	4,1	7,0 à 8,1
6,1	4,9	8,4 à 9,8
6,9	5,5	9,5 à 10,0

Taille de l'image par rapport à la distance de l'écran — série vp6320

Taille de l'image (diagonale)	Taille de l'image (largeur)	Distance (entre l'objet et l'écran)
(mètres)	(mètres)	(mètres)
0,8	0,6	1,1 à 1,3
1,0	0,8	1,5 à 1,7
1,5	1,2	2,2 à 2,6
2,0	1,6	2,9 à 3,4
2,5	2,0	3,7 à 4,3
3,0	2,4	4,4 à 5,1
3,8	3,0	5,5 à 6,4
4,6	3,7	6,6 à 7,7
5,1	4,1	7,4 à 8,5
6,1	4,9	8,8 à 10,0
6,9	5,5	9,9 à 10,0

Si vous ne souhaitez pas utiliser le tableau de distances, vous pouvez utiliser les équations suivantes pour déterminer l'emplacement du projecteur par rapport à l'écran.

Calcul des distances de projection

distance de l'objectif à l'écran = A × largeur de l'écran
distance minimale et maximale de l'écran = B
largeur de l'écran = 0,8 × diagonale de l'écran (pour un écran 4/3)
objectif du projeteur à un niveau inférieur au bas de l'écran = C × largeur de l'écran (pour un écran 4/3)

Série vp6310	Série vp6320
A = 1,7 à 2,0	A = 1,8 à 2,1
B = 1 à 10 m	B = 1 à 10 m
C = 0,11 à 0,41	C = 0,11 à 0,43

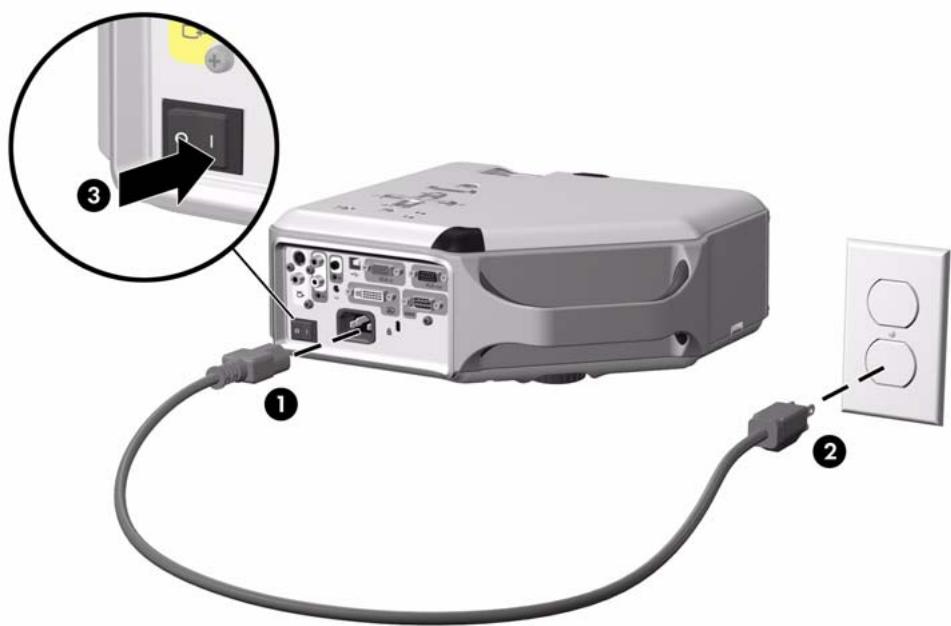

Connexion de l'alimentation

1. Placez le projecteur sur une plate-forme stable située à une distance comprise entre 1 et 10m face à l'écran. Idéalement, la plate-forme devrait se trouver plus bas que la partie inférieure de l'écran.
2. Raccordez une extrémité du cordon d'alimentation à l'arrête du projecteur ① et l'autre extrémité à une prise secteur reliée à la terre ②.
3. Basculez l'interrupteur principal ③ situé à l'arrière du projecteur sur la position 1 (activé)

Si vous souhaitez installer le projecteur de manière permanente au plafond ou derrière l'écran, reportez-vous à la section "Installation du projecteur", page 49.

Connexion d'un ordinateur

La connexion USB en option vous permet d'utiliser les fonctions de souris et de page suivante/préciédente de la télécommande.

Reportez-vous à la section "Affichage d'un écran d'ordinateur", page 31.

ASTUCE: Si l'image affichée sur l'ordinateur n'apparait pas sur le projecteur, vous devrez peut-être appuyer sur certaines touches de l'ordinateur pour activer la sortie VGA de ce dernier. Par exemple, sur certains ordinateurs, il faut appuyer sur FN+F4 ou FN+F5. Pour obtenir des instructions, reportez-vous à la documentation utilisateur fournie avec votre ordinateur.

ASTUCE : Vous peuvent connecter un écran d'ordinateur externe au port de sortie VGA du projecteur. L'écran affiche le signal arrivant sur le port d'entrée VGA — même si le projecteur est étant ou affiche une autre entrée.

Connexion d'un assistant numérique personnel

Tous les assistants numériques personnels ne comportent pas nécessairement de sortie VGA. Par exemple, le PC de poche iPAQ peut nécessiter l'installation d'une PC Card avec sortie VGA 15 broches. Si nécessaire, installez une carte d'extension avec sortie VGA sur l'assistant.

Cable VGA 1
- Carte d'extension de sortie VGA ② (dans certains cas)

Connexion d'une source video

Un grand nombre de périphériques video disposant de plusieurs ports de sortie. Lorsque vous connectez le périhérique au projecteur,CHOISSEZ LA Connexion qui fournit la(Meilleure qualite d'image. Cetteiste presente les differentes connexions video, classes selon la qualite de l'imagpar ordre decroissant :

• Connexion DVI (qualité maximale)
• Connexion video composantes
• Connexion S-video
• Connexion video composite

Les cables audio et video presentés dans les sections suivantes sont disponibles auprès de HP.

Si vous souhaitez connecter un apparéil video Péritel au projecteur, vous aurez besoin d'un adaptateur Péritel (disponible auprès de HP).

Connexion d'une source DVI

Le port DVI est disponible sur certains modèles uniquement. Il prend exclusivement en charge les sources numériques DVI.

Examples : décodeurs cable, récepteurs satellite et certains ordinateurs

Connexion d'une source video composantes

Examples : décodeurs cable, lecteurs DVD, récepteurs satellite et amplis audio/video Conditions requises :

Cable composantes-VGA 1
Cable audio, RCA (en option)

ASTUCE : De nombreux lecteurs DVD et autres périphériques video de haute qualité sont équipés d'une sortie video composantes. Les trois connecteurs RCA peuvent porter l'appellation YPbPr ou YCbCr.

Si possible, configurez la source video de manière à utiliser une sortie de numérisation progressive telle que 480p, 575p ou 720p. Pour plus d'informations, reportez-vous à la documentation utilisateur fournie avec la source video.

Connexion d'une source S-video

Exemples : lecteurs DVD, magnétoscopes, décodeurs cable, caméscopes et consoles de yeux video

Connexion d'une source video composite

Exemples : magnétoscopes, lecteurs DVD, amplis audio/védo et consoles de leurs vidéo Conditions requises :

Cable video composite 1
Cable audio, RCA 2, ou cable combiné audio-video (en option)

Mise sous et hors tension du projecteur

Mise sous tension du projecteur

1. Vérifiez que le cordon d'alimentation est branché et que l'interrupteur principal est basculé sur 1 (activé).
2. Ouvrez l'objet en faisant coulibser son couvercle ① vers la gauche.
3. Appuyez sur le bouton marche/arrêt ② sur le projecteur ou la télécommande. Il faut environ une minute au projecteur pour chauffer. Le bouton marche/arrêt clignote pendant ce processus.

ASTUCE: Si aucune image n' apparait à l'écran, essayez les solutions suivantes :

• Si vous utilisez un ordinateur, appuyez sur la combinaison de touches qui active la sortie video. Par exemple, sur certains ordinateurs, il faut appuyer sur FN+F4 ou FN+F5.
• Sur le projeteur, appuyez sur le bouton source une ou plusieurs fois pour sélectionner le port d'entrée approprié.

Mise hors tension du projecteur

1. Pourmettreleprojecteurhors tension,appuyez sur le bouton marche/arrêt du projecteur ou de la telecommande.Nemaintenez pas le bouton enfoncé.
   Le bouton d'alimentation clignote pendant la phase de refroidissement, puis le projecteur s'eteint. Meme lorsqu'il est eteint, le projecteur utilise une petite quantite d'énergie.
2. Si vous le souhaitez, vous pouvez débrancher les équipements video et audio du projecteur pendant la phase de refroidissement ouès que le bouton marche/arrêt cette de clignoter.

ATTENTION: Ne coupez pas l'alimentation du projecteur et n'eteignez pas l'interrupteur principal avant que la phase de refroidissement ne soit terminée (arrêt du ventilateur) et que le bouton marche/arrêt n'aït cessé de clignoter. Le non respect de cette consigne risque de raccourcir la durée de vie de la lampe.
3. Si vous veez débrancher ou refirer le projecteur de son emplacement, attendez que le bouton marche/arrêt ait cessé de clignoter, puis débranchez le cordon d'alimentation.

Si vous essayez de rallumer le projecteur pendant la phase de refroidissement, celui-ci ne se mettra pas sous tension. Attendez que la phase de refroidissement soit terminée et que le bouton marche/arrêt ne clignote plus.

Déplacement du projecteur

Lorsque you déplacez le projecteur, procédez comme suit :

• Attende que le projecteur refroidisse avant de le déplacer. Débranchez ensuite tous les câbles.
• Evitez de heurter ou de secouer le projecteur. Si possible, utilisez une mallette de transport ou un emballage rembourné.
• Respectez les limites de température et d'humidité (reportez-vous à la section "Caracteristiques techniques", page 65). Si le projecteur est froid, laissez-le chauffer progressivement pour éviter toute condensation.

Réglages courants

Cette section presente les instructions relatives aux réglages courants du projeteur.

Orientation du projecteur

Pour faire monter ou descendre l'image sur l'écran, appuyez sur le bouton de réglage de la hauteur ① et surellevez ou abaissez la face avant du projecteur ②. Relâchéz le bouton pour verrouiller la position du projecteur.
Pour regler l'horizontalité de l'image par rapport à l'écran, faites pivoter le pied réglable pour l'allonger ou le raccourcir.

Réglage de la mise au point et du zoom

1. Tournez l'anneau de mise au point jusqu'à ce que l'image soit nette. Le projecteur peut effectuer des mises au point à des distances comprises entre 1 et 10 metres.
2. Tournez l'anneau du zoom pour agrandir la taille de l'imag de 100 à 116 %

Si l'image n'est pas ajustée à l'écran, il peut être nécessaire d'approcher ou d'éloigner le projecteur de l'écran.

Utilisation de la télécommande

Pour...	Appuyez sur...
Masquer ou afficher l'image	Bouton hide ①.
Déplacer le curseur de la souris sur l'ordinateur	Utilisez la souris virtuelle ② dans la direction dans laquelle vous souhaitez que le curseur de déplace. Cette fonction requiert une connexion USB entre le projecteur et l'ordinateur.
Allumer ou éteindre le projecteur	Bouton marche/arrêt ③.
Faire un cig de souris sur l'ordinateur	Bouton de clic gauche ou de clic droit ④. Cette fonction requiert une connexion USB entre le projecteur et l'ordinateur.
Passer à la page suivante ou précédente sur l'ordinateur	Bouton de défilament haut ou bas ⑤. Cette fonction requiert une connexion USB entre le projecteur et l'ordinateur.
Réajuster l'image sur l'écran de l'ordinateur	Bouton auto sync ⑥.
Modifier les régles de l'image en fonction du type de signal en entrée	Bouton mode image ⑦ une ou plusieurs fois.
Modifier les paramètres à l'aide du menu de réglage à l'écran	Bouton enter et boutons de navigation ⑧. Reportez-vous à la section "Utilisation du menu de réglage à l'écran", page 38.
Quitter un menu à l'écran ou de réglage	Bouton de sortie ← ⑧.
Passer à la source d'entrée suivante	Bouton source ⑨ une ou plusieurs fois.

ASTUCE: Aune distance de 9 m, pointez la telecommande en direction de I'ecran, ou de I'arriere ou de I'avant du projecteur.

2 RÉalisation deprésentations

Affichage d'un écran d'ordinateur

1. Assurez-vous que l'ordinateur est connecté au projecteur et sous tension. Reportez-vous à la section "Connexion d'un ordinateur", page 20.
2. Vérifiez que le projecteur est installé, sous tension et régle. Reportez-vous à la section "Réglages courants", page 28.
3. Si une source d'entrée différente est affichée par le projecteur, appuyez une ou plusieurs fois sur le bouton source du projecteur ou de la télécommande pour selectionner le port d'entrée VGA.
4. Si l'écran de l'ordinateur n'apparait pas via le projecteur, vous devrez peut-être activer le port de sortie video de l'ordinateur. Par exemple, certains ordinateurs nécessient que l'on appuie sur une combinaison de touches, telle que FN+F4 ou FN+F5. Consultez la documentation accompagnant votre ordinateur.

Si vous souhaitez effectuer un réglage de l'image, reportez-vous à la section "Réglage de l'image et du son", page 33.

Sélection d'une source différente

Si l'image de votre source video n' apparait pas à l'écran, vous pouvez selectionnerrapidement la source ajuste.

Appuyez sur le bouton source une ou plusieurs fois, jusqu'à ce que vous voyiez l'image ou le nom du port video auquel la source est connectée.

Vous devrez également vous assurer que la source video est sous tension et fournit un signal video.

Masquage ou affichage de l'image

1. Appuyez sur le bouton hide du projecteur ou de la télécommande pour masquer l'image et étéindre les haut-parleurs du projecteur. Cette opération n' affecte pas la source video, laquelle poursuit la lecture.
2. Appuyez sur n'importe quel bouton pour afficher de nouveau l'image et rallumer les haut-parleurs du projecteur.

3 Réglage du projecteur

Réglage de l'image et du son

Choix du mode image approprié

Voussoupiezchoisirrapidementunmodeimagedifferentafindeprocederadesreglagesde l'imagelès modes imagepeuventcontrélerlespropriétéstellesquelacouleuretaltaille.ils yousentpermettendeselectionnerapidementlesparamètreslesplusappropiéréspourla lumière ambiante etle type de contenu videoo(voir“Réglage de l'imagetdu son",page33).

Appuyez une ou plusieurs fois sur le bouton (mode image) pour sélectionner le mode image permettant d'obtenir la meilleure qualité d'image.

Voussouspoucezegalementpersonnaliserlesmodeisimagede sortequilssoientadaptesa vos sourcesvideo：

1. Appuyez sur le bouton (mode image) pour selectionner le mode image que vous souhaitez modifier.
2. Appuyez sur enter et selectionnez Image > Personneler mode image.
3. Effectuez des réglages jusqu'à ce que vous soyez satisfait de la qualité de l'image.

ASTUCE: Pour quitter le menu ou le réglage à l'écran, appuyez sur le bouton (quitter).

Réglage des contours de l'image

En fonction du type de source video que vous visualisez, l'image peut ou non sembler correcte et adaptée à l'écran.

• Si le périphérique video en cours d'utilisation envoie une image grand écran au projecteur appuyez sur enter, sélectionnez Entrée et définissez Entrée Grand écran (16:9) sur Oui. Voir ① dans le schéma suivant.
• Si le périphérique video envoie une image standard, définitisser l'Entrée Grand écran sur Non.

ASTUCE: Si vous visualisez des images grand écran sur un grand écran de projection, une image standard ne sera pas adaptée à l'écran. Pour pallier ce problème, vous pouze modifier le mode image en cours d'utilisation de sorte que l'image soit plus petite. Appuyez sur enter, sélectionnez Image > Personneliser mode image et définiSEEz Étirement sur l'options Réduite. Voir ② dans le schéma suivant.

Réglage d'une image inclinée

Si le projecteur est incliné vers le bas ou vers le haut, les côts de l'image à l'écran peuvent être inclinés vers l'intérieur ou l'extérieur, bien que le haut et le bas de l'image soient mis à niveau. Le réglage de la distorsion d'image permet de corriger ce problème.

Appuyez sur le bouton keystone sur le projecteur jusqu'à ce que l'image soit correcte.

Vous peuvent également effectuer le réglage de la distorsion d'image dans le menu de réglage à l'écran. Appuyez sur enter et selectionnez Réglage > Distorsion d'image pour régler l'image.

ASTUCE: Si le haut et le bas de l'image sont inclinés dans des directions différentes, déplacez le projecteur jusqu'à ce qu'il soit juste en face de l'écran et non sur un côté.

Réglage de l'image pour obtenir des couleurs optimes

VoussoupiezparfairelesreglagesdeI'imagusurvoireprojecteurafind'obtenirla meilleure qualitedecouleuret d'imagce. Cesétapesdoiventetreexécutées pour chaque périhérique d'entréeetpour chaque portutilisé.Procedezdans l'ordreindiqué.Pourcertainsports d'entrée,ilsepeutquecertainsdecesparamètresne soientpas disponibles.

1. Appuyez sur le bouton (mode image) et selectionnez le mode image que vous pouze utiliser pour la source active.
2. Appuyez sur enter, puis naviquez jusqu'au menu Image.
3. Sélectionnez Réglage des couleurs > Luminosite. Réglez le paramètre le plus élevé pour qu'il applique le noir le plus profond aux zones noires. Si vous définisse temporatorium une distorsion d'image importante, vous pourrez apercevoir les zones noires sur les bords de l'image.
4. Sélectionnez Réglage des couleurs > Contraste. Réglez le paramètre le plus élevé qui conserve tous les détails dans les zones lumineuses. Il peut s'agir de nuages éclatants ou de zones blanches texturées.
5. Sélectionnez Personneler mode image > Amélioration de l'image. Choisissez le réglage qui offre la meilleure luminosité moyenne globale. Cela devrait avoir une incidence minime sur les noirs et les blancs.
6. Sélectionnez Personnelier mode image > Température des couleurs. Choisissez le réglage qui offre les plus beaux blancs et les couleurs les plus éclatantes.
7. Sélectionnez Réglage des couleurs > Saturation des couleurs. Choisissez le réglage où les couleurs ont l'aspect le plus naturel.
8. Sélectionnez Réglage des couleurs > Teinte. Choisisse le réglage où les couleurs ont l'aspect le plus naturel.
9. Sélectionnez Personneler mode image > Intensité des blancs. Si nécessaire, définièse ce réglage sur une valeur positive afin d'augmenter la luminosité de l'image sans toute fois alterer les couleurs.
10. Répétez toutes les étapes si nécessaire.

Réglage d'autres paramètres d'image

Le menu de réglage à l'écran comporte plusieurs paramètres qui permettent d'optimiser le réglage de l'image.

1. Appuyez sur enter, puis naviguez jusqu'à Image.
2. Modifiez les paramètres d'image si nécessaire.

Le menu Image vous permet de modifier de nombreuses options telles que la luminosité, le contraste et les contours de l'image ; vous pouze également personnelier les modes image.

Pour plus d'informations sur l'ensemble des paramètres d'image disponibles, reportez-vous à la section "Menu Image", page 40.

Réglage du volume

Vouspouvez contrôler le volume des haut-parleurs du projeteur en procédant comme suit :

Pour modifier le volume des haut-parleurs du projecteur, appuyez sur enter, selectionnez Son > Volume et changez le réglage.
Pour activer ou désactiver temporairement le son, appuyez sur enter, seLECTIONnez Son > Silence et coupez le son.

Réglage d'autres paramètres audio

1. Appuyez sur enter, puis naviguez jusqu'à Son.
2. Procedez au réglage du son.

Le menu Son vous permet de régler les paramètres de son tels que le mode silence, le volume et le fonctionnement des haut-parleurs.

Pour obtenir des informations détaillées sur l'ensemble des réglages de son disponibles, reportez-vous à la section "Menu Son", page 41.

Configuration du projecteur

1. Appuyez sur enter, puis naviguez jusqu'à Configuration.
2. Modifiez les paramètres de configuration selon vos besoin.

Dans le menu Configuration, vous pouvez selectionner des parametes tels que la langue du menu, la position du projecteur et le dernier d'attente de l'écran.

Pour obtenir des informations plus détaillées sur l'ensemble des paramètres de configuration disponibles, reportez-vous à la section "Menu Configuration", page 41.

Empêcher l'utilisation non autorisée

Vousepuvez empêcher les personnes non autorisées d'utiliser le projecteur en créant une combinaison secrete de boutons, qu'il est nécessaire de connaître pour allumer le projecteur. La combinaison de déverrouillage est une suite de 4 à 8 boutons fléchés. Si vous n'appuyez pas sur les boutons dans l'ordre que vous avez spécifique, le projecteur ne s'allumera pas. Execuéz les étapes suivantes pour définit ou supprimer une combinaison de déverrouillage.

1. Appuyez sur enter, Sélectionnez Configuration > Configuration avancée > Verrouillage projecteur, puis appuyez sur enter.
2. Si une combinaison de déverrouillage anciennement utilisée est définié, appuyez sur les boutons correspondant à cette combinaison lorsque vous y étés invite, puis appuyez sur enter.
3. Pour définir une nouvelle combinaison de déverrouillage, appuyez sur les boutons fléché des la nouvelle combinaison, puis appuyez sur enter.

Pour effacer la combinaison de déverrouillage et supprimer la protection, il suffit d'appuyer sur enter.

1. Lorsque vous y étes invité, valida la nouvelle combinaison et appuyez sur enter.

REMARQUE: Si vous définissez une combinaison de déverrouillage, vous devrez appuyer sur les boutons correspondants à chaque mise sous tension du projecteur. Cette combinaison protège le projecteur uniquement pour l'allumage, et àaucun autre moment.

Si vous oubliez la combinaison de déverrouillage, vous devrez appeler l'assistance HP pour déverrouiller le projecteur. Vous doivent avoir le projecteur et leur préuve d'achat à portée de main.

Utilisation du menu de réglage à l'écran

Modification des paramètres à l'aide du menu de réglage à l'écran

Vous pouvez modifier les paramètres du menu de réglage à l'écran à l'aide des boutons du projecteur ou de la télécommande.

1. Appuyez sur le bouton enter du projecteur ou de la télécommande. Cette opération permet d'afficher le menu à l'écran.
2. Appuyez sur la flèche Haut ▲ ou Bas ↓ pourmettre en surbrillance l'icone du menu de votrechoix,puis sur la flèche Droite > pour naviguer dans ce menu.
3. Appuyez sur la flèche Haut ▲ ou Bas ▼ pourmettre en surbrillance un paramètre, puis sur enter pourprocesderàson réglage.
4. Appuyez sur la flèche Gauche « ou Droite » ou sur la flèche Haut ▲ ou Bas ▼ pour régler le paramètre, selon les invites.
5. Appuyez sur enter pour returner au menu.
6. Pour acceder à un autre menu, appuyez sur la flèche Gauche et seLECTIONnez le menu de votre choix.
7. Pour quitter le menu de réglage à l'écran, appuyez sur le bouton (quitter).

Si aucune action n'est effectuée pendant un certain temps, le menu de réglage à l'écran se ferme. Pour modifier le délai de fermetre du menu de réglage à l'écran, appuyez sur enter et selectionnez Configuration > Délai d'attente de l'écran.

ASTUCE: Pour quitter le menu ou le réglage à l'écran, appuyez sur le bouton (quitter).

Menu Entrée

Pour une illustration des connecteurs, reportez-vous à la section "Panneau arrêté", page 12.

Menu Entrée

VGA	Affiche la source connectée au port d'entrée VGA.
S-video	Affiche la source connectée au port S-video.
Composite	Affiche la source connectée au port video composite.
DVI	Affiche la source connectée au port DVI (disponible sur certains modèles seulement).
Balayer les entrées	Définit si le projecteur effectue une recherche automatique des signaux d'entrée et affiche le premier signal détecté.
Entrée Grand écran (16:9)	Définit si un périphérique grand écran (16:9) est utilisé. Règle la hauteur de l'image en fonction de ce paramètre.

Menu Image

Certains réglages de l'image ne sont disponibles que lorsque des ports d'entrée spécifiques sont utilisés. Les paramètres non disponibles s'affichent en gris dans le menu de réglage à l'écran.

Menu Image

Réglage des couleurs...	Règle l'image et les couleurs.
Luminosité	Eclaircit ou assombrit l'image.
Contraste	Définit la différence entre les zones claires et sombres.
Nettoyé	Rend l'image plus nette ou plus estompée.
Saturation des couleurs	Règle l'intensité des couleurs.
Teinte	Décale les couleurs vers le rouge ou le vert.
Espace colorimétrique	Pour certains types de signaux composantes, sélectionne le type de norme colorimétrique utilisé par la source.
Réinit. réglage des couleurs	Rétablit la valeur par défaut de ces réglages des couleurs.
Paramètres VGA...	Règle les paramètres de connexion d'un ordinateur en entrée.
Synchronisation automatique	Synchronise le projecteur avec le signal d'entrée. Cette opération permet d'effectuer une compensation en cas de modification du signal.
Fréquence	Synchronise le projecteur et l'ordinateur.
Recherche	Met en phase le projecteur et l'ordinateur.
Décalage vertical	Déplace légèrement l'image vers le haut ou vers le bas sur la zone de projection.
Décalage horizontal	Déplace légèrement l'image vers la gauche ou vers la droite sur la zone de projection.
Mode image	Règle les paramètres de couleur et d'image selon l'une des combinaisons conçues pour différents types de projections. Vous pouvez utiliser un mode image différent pour chaque source ou chaque environnement de projection. Il est également possible de personneliser chaque mode image.

Menu Image (suite)

Personnaliser mode image...	Modifie les paramètres associés au mode image en cours.
Amélioration de l'image	Affine la couleur, la luminosité et d'autres caractéristiques de l'image.
Intensité des blancs	Augmente la luminosité des zones blanches.
Température des couleurs	Décale les couleurs vers le rouge ou le bleu.
Étreiment	Sélectionne l'adaptation de l'image à l'écran : • Ajustement adapte automatiquement l'image sans l'étirer. • 100 % convertit chaque point de l'image en un point projeté. • Réduite adapte une image de forme standard à un grand écran de projection.
Décalage de l'image	Déplace l'image dans la zone de projection. Cette fonction est utile si vous projetez une image plus petite que la zone de projection totale, par exemple sur un grand écran.
Réinit. décalage de l'image	Remet le décalage de l'image à zéro (centre).
Réinit. ce mode image	Rétablit les valeurs par défaut du mode image en cours.

Menu Son

Menu Son

Silence	Désactive temporairement les haut-parleurs du projecteur.
Volume	Règle le volume des haut-parleurs.
Haut-parleurs intégrés	Permet d'activer ou de désactiver les haut-parleurs internes.
Réinit. paramètres son	Rétablit la valeur par défaut de ces réglages du son.

Menu Configuration

Menu Configuration

Langue

Sélectionne la langue utilisé par le menu de réglage à l'écran.

Menu Configuration (suite)

Distorsion d'image	Corrige les inclinaisons de l'image. Cette opération permet de compenser la position trop élevé ou trop BASSE d'un projecteur par rapport à l'écran.
Réinit. distorsion d'image	Remet à zéro la correction de la distorsion d'image (aucune correction).
Economiseur de lampe	Active le mode économique d'énergie de la lampe.
Délai d'attente de l'écran	Définit le délatei d'attente en secondes avant la fermeture du menu de réglage à l'écran.
Configuration avancée...	Définit les paramètres de configuration complémentaires.
Mise hors tension après délatei	Définit le délatei pendant lequel le projecteur attend la présence d'un signal d'entrée avant de se mettre hors tension automatiquement.
Position du projecteur	Règle l'image en fonction de l'orientation du projecteur : à l'endroit ou à l'envers, devant ou derrière l'écran. Retourne ou inverse l'image en conséquence.
Verrouillage projecteur	Définit ou annule une combinaison secrete de boutons qu'il est nécessaire d'enterr pour faire fonctionner le projecteur.
Réinitialiser heures lampe	Pour une nouvelle lampe, réinitialise le nombre d'heures d'utilisation.
Réinit. tous les paramètres	Rétablit les valeurs par défaut de l'ensemble des réglages du menu.

Menu Aide

Aide

	Affiche des informations concernant le projecteur, ainsi que son état.
Diagnostics...	Affiche des tests pour vérifier le fonctionnement du projecteur et de la télécommande.

4 Maintenance du projecteur

Maintenance de base

Affichage de l'etat du projecteur

Affichage de I'etat du projecteur :

Appuyez sur le bouton enter sur le projecteur ou sur la télécommande et selectionnez Aide.

Ce menu affiche des informations concernant le projecteur ainsi que son état.

Nettoyage de l'objet du projecteur

Vouss pouvez nettoyer l'objet du projecteur en respectant les recommendations suivantes. Ne nettoyez enaucun cas I'intérieur du projecteur.

Pour ne pas endommager ou rayer la surface de l'objectif, utilisez un aérosol d'air sec, propre et déionisé afin de chasser les particules de poussière.
Si cette méthode ne fonctionne pas, utilisez la suivante :

a. Essuyez l'objectif avec un chiffon propre et sec, en frottant dans une seule direction. Ne faites pas des va-et-vient sur la surface de l'objetif.
b. Si le chiffon est sale ou laisse des traces sur l'objet, lavez-le. S'il est encore sale ou que le tissu est abimé, remplacez-le.

ATTENTION: Précautions à respecter pour le nettoyage de l'objet :

• Ne vaporisez aucun liquide ni produit nettoyant directement sur la surface de l'objet. Ces produits peuvent endommager l'objet.
• N'utilisez pas d'assouplissant pour le lavage du chiffon ou de lingettes adoucissantes pour le séchage. Des résidus de ces produits sur le chiffon peuvent endommager la surface de l'objectif.
• Ne rangez pas le projecteur en laissant le chiffon de nettoyage en contact avec l'objet car la teinture du chiffon pourrait s'y déposer. Le chiffon peut également se couvrir de poussière si vous le laissez à l'air libre.

Remplacement du module lampe

Au fil du temps, la luminosité de la lampe du projecteur faiblit progressivement et la lampe se fragilise. Vous pouze replacer la lampe à tout moment pour redonner au projecteur sa luminosité d'origine. Nous vous recommendons de replacer la lampe si un message d'advertissement s'affiche.

AVERTISSEMENT ! Le remplacement du module lampe requiert des précautions particulières :

Pour éviter de vous blesser, retirez le module lampe avec précaution, car du verre brisé peut s'y trouver. Pour une installation au plafond, portez des lunettes de protection et des gants lorsque vous retirez le module lampe. Si la lampe est cassée, contactez HP pour savoir si d'eventuelles réparations sont nécessaires en raison des fragments de verre.
La lampe contient une petite quantité de mercure. Si la lampe se casse, aéréz la piece ou l'endroit où se trouve le projecteur. A des fins de protection de l'environnement, la mise au rebut de la lampe peut être soumise à des restrictions légales. Pour obtenir des informations sur la mise au rebut ou le recyclage, contactez les autorités locales ou l'Electronic Industries Alliance (http://www.eiae.org).
Le module d'éclairage fonctionne à une température très élevé : attendez 30 minutes avant desteroler le module lampe.

1. Mettez le projecteur hors tension et attendez qu'il refroidisse pendant 30 minutes.
2. Debranche le cordon d'alimentation.
3. Appuyez sur le loquet de dégagement ① situé sur le cache de la lampe et retirez ce dernier ②.
4. Appuyez sur le loquet de dégagement situé sur le connecteur de la lampe et débranchez le connecteur ③.

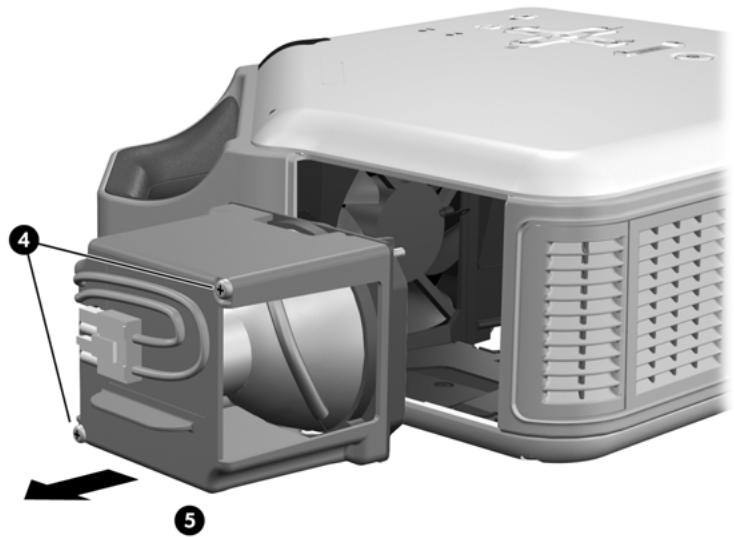

1. Dévissez les deux vis 4 situées sur le module lampe et retirez ce dernier ⑤.

1. Insérez le nouveau module lampe dans le projecteur et serrez les deux vis.
2. Rebranchez le connecteur de la lampe.
3. Remettez en place le cache de la lampe.
4. Mettez le projecteur sous tension. Si la lampe ne s'allume pas après la phase de préchauffage, essayez de la réinstaller.
5. Appuyez sur enter, Sélectionnez Configuration > Configuration avancée > Réinitialiser heures lampe, puis appuyez sur enter.

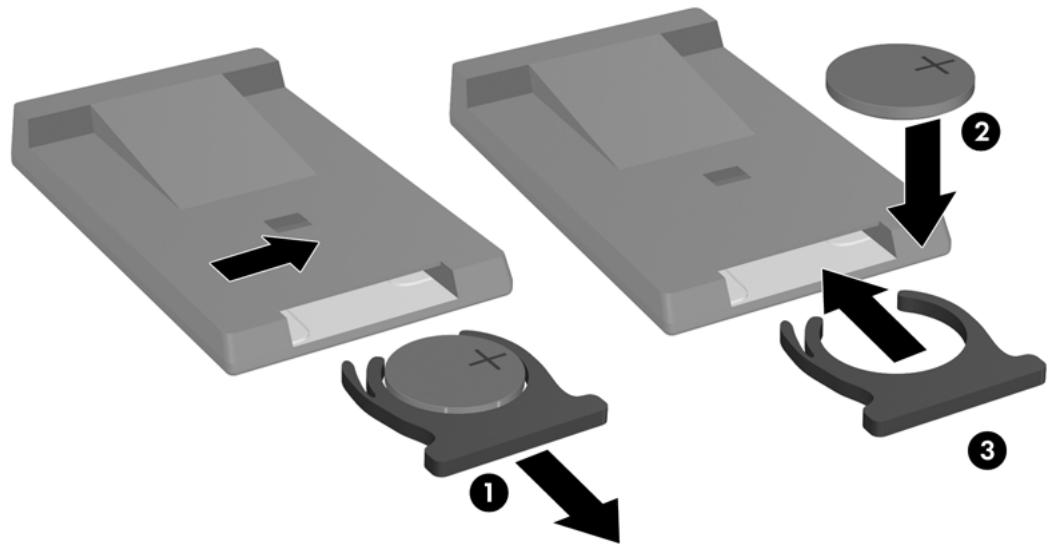

Remplacement des piles de la télécommande

1. Utilisez un stylo à bille pour exercer une pression sur le loquet du support de la pile, puis retirez le support de la pile ①.
2. Placez la nouvelle pile ② dans le support.
3. Appuyez sur le support ⑥ pour le remettre en place dans la télécommande.

En ce qui concerne la mise au rebut des piles usagées, contactez l'organisme de traitement des déchets le plus proche pour connaître les restrictions locales en vigueur en ce qui concerne la mise au rebut ou le recyclage des piles.

Mise à niveau du projecteur

Mise à niveau du micrologiciel

Il se peut que HP propose périodiquement des versions mises à jour du micrologiciel du projecteur, afin d'en améliorer les performances. La version du micrologiciel du projecteur est affichée sur le menu de réglage à l'écran, dans Aide. Pour connaître la disponibilité des mises à jour, consultez le site http://www.hp.com/go/proj_firmware.

Méthode USB

1. Sur un ordinateur doté d'un port USB, allez sur le site Web HP de mises à niveau pour le projecteur (voir l'introduction de cette section) et téléchargez le fichier de mise à niveau via USB le plus récent.
2. Raccordez le port USB du projecteur et le port USB de l'ordinateur à l'aide d'un cable USB (disponible chez HP).
3. Sur l'ordinateur, executez le fichier que vous avez telecharge en cliquant deux fois dessus. Suivez les instructions à l'écran.

5 Installation permanente

Installation du projecteur

Choix des câbles

Si vous installez le projecteur de façon permanente ou que vous utilisez de longs câbles, prenez en compte les suggestions suivantes lors de la planification de l'installation :

• Utilisez des cables de haute qualité. Utilisez uniquement des cables videoe constitués de connecteurs et de cable coaxial 75 ohms. Pour la vente haute résolution, utilisez des cables à faibles pertes. Pour l'audio standard, utilisez des cables blindés. Pour l'audio numérique, utilisez des cables coaxiaux 75 ohms.
• Réduisez autant que possible la longueur des cables. Pour les cables video de plus de 6m , utilisez des cables coaxiaux à faibles pertes. Pour les cables audio standard de plus de 6m , utilisez des fils de calibre 12.
• Ne faites pas passer les cables audio ou video à proximate des cables d'alimentation ou des cables réseau. S'ils doivent se croiser, il doit le faire à 90 degrés.
• Si vous installez des câbles dans des murs, employez des câbles disposant des certifications nécessaires.
• Si vous faites passer des câbles dans un faux plafond, vous devez utiliser des câbles aux normes anti-feu si l'espace au-dessus du plafond est ouvert vers l'espace au-dessus d'autres pièces. Vous devez utiliser des câbles aux normes anti-feu si vous les faites passer dans un conduit.
• Avant d'installer des câbles de façon permanente, contrôle le bon fonctionnement de votre installation avec les câbles encore libres.

Installation sur une table

Ce type d'installation est expliqué en détaïl au Chapitre 1. Pour plus d'informations, reportez-vous à la section "Installation du projecteur", page 16.

Fixation au plafond

AVERTISSEMENT! Pour réduire les risques de blessures dus à une mauvaise installation, il est recommendé de confier l'installation du projecteur au plafond à un installateur professionnel.

1. Fixez le projeteur au plafond à l'aide d'un kit pour support de montage HP. Reportez-vous aux instructions d'installation fournies avec le kit pour support de montage au plafond.
2. Une fois le projecteur fixé au plafond, réglez ses paramètres en fonction de cette installation. Appuyez sur enter, Sélectionnement Configuration > Configuration avancée > Position du projecteur puis appuyez sur Plafond position avant.

Installation pour projection arrêté

1. Placez le projeteur à une distance comprise entre 1 et 10m derrière un écran translucide concu pour la projection arrêté.
   Pour obtenir des instructions supplémentaires, reportez-vous à la section "Installation du projeteur", page 16 ou "Fixation au plafond", page 49.
2. Appuyez sur enter, Sélectionnez Configuration > Configuration avancée > Position du projecteur. Sélectionnez ensuite Table position arrêté ou Plafond position arrêté.

Verrouillage du projecteur

Le projecteur est doté d'un emplacement permettant de le sécuriser à l'aide d'un cable antivol (tel que le système antivol Kensington MicroSaver, disponible auprès de nombreux revendeurs informatiques).

1. Faites passer le cable autour d'un objet fixe, tel qu'un pied de table. Effectuez une boucle avec le cable de maniere à former un nœud coulant autour de l'objet fixe, et vérifie qu'il ne puisse pas été retireé.
2. Insérez le verrou ① dans l'orifice et tournez la clé ②.

Contrôle d'un accessoire externe

Si vous projecteur dispose d'un port de sortie de déclenchement 12 volts, il peut contröler automatiquement un ou plusieurs accessoires. Certains types d'accessoires peuvent utiliser un signal 12 volts pour déclenger certaines de leurs actions, comme le déploiement et le repliement automatiques d'un écran motorisé. La sortie générale un signal de 12 volts CC lorsque le projecteur est sous-tension (courant de sortie de 200 mA maximum).

• Un cable à deux fils avec un connecteur BNC 3,5 mm × 1,3 mm (12 V sur le contact interieur)

Connexion à un contrôleur

S'il est équipé d'un port série, vous pouvez connecter votre projecteur à un contrôleur à l'aide d'un cable série (RS-232). Une fois programmé à l'aide des commandes suivantes, le contrôleur vous permettra de faire fonctionner le projecteur et les autres composants de votre installation.

Connexions série

Le port série du projecteur utilise un cable série standard (RS-232) :

Broche 2 : données envoyées au projecteur (RxD)
Broche 3: données envoyées du projecteur (TxD)
Broche 5: terre

Le contrôle doit utiliser les paramètres série (RS-232) suivants :

9600 bauds
1 bit de démarrage + 8 bits de données (D0=LSB, D7=MSB) + 1 bit d'arrêt
Pas de parité
- Canaux de communication duplex (pas de contrôle du début)
- Pas d'établissement de liaison

Exemples de commandes du contrôleur

Dans les exemples suivants, "" et "" représentent respectivement un retour chariot et un saut de ligne.

Les commandes sont envoyées au projecteur en tant que "requêtes" composées d'un astérisque (*) comme préfixe, suivi du nom de la commande, du paramètre eventuellement requis et d'un retard chariot pour terminer :

• commande = paramètre

Les requêtes peuvent uniquement contérer des caractères alphanumériques au format ASCII. Les espaces sont autorisés, excepté dans les mots clés et les nombres. Les sauts de ligne sont ignorés.

Le tableau suivant presente la syntaxe spécifique à utiliser pour les différentes tâches requisés.

Pour effectuer cette tâche...	Utilisez cette syntaxe de requête...
Attribuer une valeur spécifique à un paramètre	*commande=valor<CR>
Demander quel est le paramètre en cours	*commande=?<CR>
Augmenter la valeur d'un paramètre	*commande=+<CR>
Diminuer la valeur d'un paramètre	*commande=-<CR>
Appeler une action (aucun paramètre requis)	*commande<CR>

D'une manière générale, chaque requête transmise au projecteur génére un ou plusieurs messages de notification, lesquels sont envoyés au contrôleur. Les actions initiaies par le projecteur peuvent également générer des notifications.

Le projeteur envoie des notifications pour toute modification d'un paramètre, que cette dernière résultat de la requête d'un contrôleur ou d'une action, par exemple une pression sur un bouton ou un changement de menu. Certains changements de paramètre demandés prenant du temps à se réaliser ou sont effectuels par étapes. Par conséquent, les requêtes peuvent produit des notifications de retard.

Le tableau suivant répertorie les types de notification généres dans différentes situations.

Ce type de requête...	Génére ce type de notification...
Modifier un paramètre	Repend la commande de requête et affiche la valeur résultat : Requête :*BRT=65<CR> Notification :*BRT=65<CR><LF>
Interroger un paramètre	Repend la commande de requête et affiche la valeur résultat : Requête :*CON=?<CR> Notification :*CON=40<CR><LF>
Exécuter une action	Repend la commande de requête : Requête :*NXT<CR> Notification :*NXT<CR><LF>

Les commandes incorporetés générent les types de notification suivants :

Absence d'astérisque au début de la commande : pas de réponse
- Nom de commande non reconnu : commande suivie de "?"
Commande actuelflement indisponible : commande suivie de "?"
Paramètre errone : commande suivie de la valeur courante
Commandedactionavecparametreinutile:commandedaction
Commandedactionindisponiblc:commandedaction

Voici un exemple simple illustrant la manière dont le projecteur répond habituèlement à une requête concernant la modification de la source d'entrée active. Notez que les trois dernières notifications sont retardées.

Requête : *RSRC=4

Notification: *RSRC=4 (reconnait la requête)

SRC=0 (le projeteur tente d'acquérir la source 4 ; en attendant, il ne possède pas de source valide)
^SRC = 4 < CR > < LF> (la source 4 est désormais active)
BRT=60 (la luminosité de la source 4 a été modifiée)
CSPC=? (l'espace colorimétrique n'est pas pris en charge pour cette entree)

Commandes du contrôleur

Dans les tableaux suivants, si le paramètre correspondant à une commande particulière est "Aucun", cette commande ne requiertaucenparametre.Certaines commandes sont valides uniquely lorsque le projecteur est allumé, STAT = 1 .D'autres sont disponibles uniquement lorsque des sources d'entrée specifiques sont activées.

Fonctions source

Commande	Paramètres	Description
SRC	?	Demande la source d'entrée actuellément active : 0=aucune source active, 1=VGA, 3=vidéo composite, 4=S-video, 8=DVI.
RSRC	1, 3, 4, 8, ?	Tente d'utiliser la source spécifique en tant que source d'entrée active ou demande la的最后一 source requise : 1=VGA, 3=vidéo composite, 4=S-video, 8=DVI.
NXT	Aucun	Passe à la source d'entrée suivante.
AUTO	0, 1, ?	Définit ou demande les entrées de recherche automatique pour le signal : 0=pas de recherche, 1=recherche.

Fonctions video

Commande	Paramètres	Description
CSPC	0 à 2, ?	Définit ou demande l'espace colorimétrique actif : 0=RVB, 1=YPbPr, 2=YCbCr.
PMOD	0, 1, 5, ?	Définit ou demande le mode image : 0=graphiques, 1=vidéo, 5=personnalisé.
VSHF	valeur,+, -, ?	Définit ou demande le décalage vertical de l'image projetée : la plage utilisable est déterminée par la source d'entrée active.
HSHF	valeur,+, -, ?	Définit ou demande le décalage horizontal de l'image projetée : la plage utilisable est déterminée par la source d'entrée active.
WHIT	0 à 10,+, -, ?	Définit ou demande l'intensité du blanc.
BRT	0 à 100,+, -, ?	Définit ou demande la valeur de luminosité.
CON	0 à 100,+, -, ?	Définit ou demande la valeur de contraste.
SAT	0 à 100,+, -, ?	Définit ou demande la saturation des couleurs.
TNT	-45 à 45,+, -, ?	Définit ou demande la teinte.
CTMP	0 à 2, ?	Définit ou demande la température des couleurs : 0=chaude, 1=neutre, 2=froide.
SHRP	0 à 12,+, -, ?	Définit ou demande la netteté.
PENH	0 à 6,+, -, ?	Définit ou demande le paramètre d'amélioration de l'image.
KEYV	-50 à 50,+, -, ?	Définit ou demande le niveau de distorsion d'image : 0=pas de réglage de la distorsion d'image, 1 à 50=reduit le haut de l'image, -1 à -50=reduit le bas de l'image.
ASPT	0, 1, 4, ?	Définit ou demande le rapport de l'image : 0=1-à-1, 1=Ajustement, 4=Réduite.
SYNC	Aucun	Resynchronise automatiquement le projecteur en fonction de la source d'entrée active de l'ordinateur.
FREQ	-50 à 50,+, -, ?	Définit ou demande la temporisation du projecteur par rapport à la source d'entrée active de l'ordinateur.
TRK	valeur,+, -, ?	Définit ou demande la synchronisation du projecteur par rapport à la source d'entrée active de l'ordinateur.

Fonctions video (suite)

Commande	Paramètres	Description
VPOS	valeur, +, -, ?	Définit ou demande le positionnement vertical de l'image projetée : la plage utilisable se situe entre les valeurs maximale et minimale autorisées par la source d'entrée active de l'ordinateur.
HPOS	valeur, +, -, ?	Définit ou demande le positionnement horizontal de l'image projetée : la plage utilisable se situe entre les valeurs maximale et minimale autorisées par la source d'entrée active de l'ordinateur.
HIDE	0, 1, ?	Définit ou demande la valeur d'occultation de l'image : 0=non caché, 1=caché.
WIDE	0, 1, ?	Définit ou demande le mode grand écran : 0=normal, 1=grand écran.
KEYR	Aucun	Remet à zéro la distorsion d'image.

Fonctions audio

Commande	Paramètres	Description
MUTE	0, 1, ?	Définit ou demande le paramètre de silence audio : 0=silence non activé, 1=silence activé.
VOL	0 à 31, +, -, ?	Définit ou demande le paramètre de volume sonore : 0=désactivé, 31=maximum.
INTSP	0, 1, ?	Définit ou demande l'utilisation des haut-parleurs internes : 0=désactivés, 1=activés.

Fonctions de configuration

Commande	Paramètres	Description
LANG	0 à 10, ?	Définit ou demande la langue utilisée par le projecteur : 0=anglais, 1=français, 2=italien, 3=allemand, 4=portugais, 5=espagnol, 6=chinois traditionnel, 7=chinois simplifié, 8=coréeen, 9=japonais, 10=tchéque.
LSAV	0, 1, ?	Définit ou demande le mode de base consommation : 0=consommation normale, 1=basse consommation.

Fonctions de configuration (suite)

Commande	Paramètres	Description
LHRS	?	Demande la durée (en dixièmes d'heure) d'utilisation de la lampe.
THRS	?	Demande la durée totale (en dixièmes d'heure) d'utilisation du projecteur.
POS	0 à 3, ?	Définit ou demande la position du projecteur : 0=table avant, 1=plafond avant, 2=table arrêté, 3=plafond arrêté.
TMO	5 à 20, ?	Définit ou demande le paramètre de temporisation du menu (en secondes).
PTMO	0 à 3, 6, ?	Définit ou demande la mise hors tension après délambda : 0=ja mais, 3=15 min, 4=30 min, 5=60 min, 6=120 min.
VERS	?	Demande le nombre de modele du projecteur et la version du micrologiciel. La notification se présente comme suit : *VERS="modèle Projekt:ml Projekt"
SNUM	?	Demande le nombre de série du projecteur.

Fonctions d'alimentation et d'étéat

Commande	Paramètres	Description
SHDN	Aucun	Place le projecteur en état de refroidissement, puis en état de veille. Le projecteur envoie une notification lorsqu'il passée en état de refroidissement (STAT=3) et une autre lorsqu'il passée en état de veille (STAT=0). Ce mot clé requiert que le projecteur soit à l'état activé (STAT=1).N'envoyez pas des requêtes autres que STAT entre les notifications d'état de refroidissement et d'état de veille. Cela risquérait de provoquer des résultats inattendus.
W ou WAKE	Aucun	Place le projecteur en phase de chauffe, puis à l'état activé. Le projecteur envoie une notification lorsqu'il passée à l'état de chauffe (STAT=2) et une autre lorsqu'il passée à l'état activé (STAT=1). Ce mot clé nécessite que le projecteur soit en état de veille (STAT=0).N'envoyez pas de requêtes autres que STAT entre les notifications d'état de chauffe et d'état activé. Cela risquérait de provoquer des résultats inattendus.

Fonctions d'alimentation et d'étét (suite)

Commande	Paramètres	Description
STAT	?	Demande l'état actuel du projecteur : 0=veille (désactivé), 1=activé, 2=chauffe, 3=refroidissement.
ALERT	N'est pas une requête	Indique la survenue d'une alerte système : 0=advertissement de durée de vie de la lampe, 1=lampe en fin de vie, 2=lampe défectueuse, 3=problème lié à la lampe, 4=température interne trop élevée, 5=problème lié au ventilateur, 6=température ambiente trop élevée, 7=problème lié à la roue chromatique, 8=capot de la lampe ouvert. Le message ALERT est envoyé uniquement par le projecteur et ne peut être utilisé dans les requêtes.

Simulation d'utilisation des boutons

Commande	Paramètres	Description
BACK	Aucun	Simule l'utilisation du bouton Flèche Quitter du pavé numérique.
ENTER	Aucun	Simule l'utilisation du bouton Entrée du pavé numérique.
LEFT	Aucun	Simule l'utilisation du bouton Flèche gauche.
RIGHT	Aucun	Simule l'utilisation du bouton Flèche droite.
UP	Aucun	Simule l'utilisation du bouton Flèche haut.
DOWN	Aucun	Simule l'utilisation du bouton Flèche bas.

6 Résolution des problèmes

Suggestions pour la résolution des problèmes

Si vous rencontres des problèmes lors de l'utilisation de votre projecteur, recherche dans les énoncés suivants celui qui s'apparente le plus à la nature de votre problème, puis reportez-vous à la section correspondante dans ce chapitre :

"Problèmes liés aux voyants d'advertissement", page 59
"Problèmes de démarriage", page 60
"Problèmes d'image", page 60
"Problèmes liés au son", page 63
"Problèmes d'interruption", page 63
"Problèmes liés à la télécommande", page 63

ASTUCE: Si, malgré les suggestions proposées, votre problème n'est toujours pas résolu, consultez le site http://www.hp.com/support pour obtenir des informations complémentaires. Pour contacter HP, reportez-vous au Guide d'assistance fourni avec le projecteur.

Problèmes liés aux voyants d'advertisement

Les voyants d'advertissement rouges clignotent :

• Laissez le projecteur refroidir après sa mise hors tension. Si le problème persiste après le redémarrage du projecteur, un composant interne est défailleant. Contactez HP pour obtenir une assistance.

Levoyant de température excessive rouge est allumé ou clignote :

• Laissez le projecteur refroidir après sa mise hors tension. Assurez-vous qu'aucun obstacle ne se trouve à proximé des grilles d'agération du projecteur ni n'entrave leur fonctionnement; vérifie également qu'elles ne sont pas obstruées par de la poussière ou d'autres objets. Retirez de la pierce toute source de chaleur excessive. Respectez les limites de température et d'altitude (reportez-vous à la section "Caracteristiques techniques", page 65). Si levoyant d'avertissement s'allume ou clignote après le redémarrage du projecteur, contactez HP pour obtenir une assistance.

Levoyant lampe rouge est allumé ou clignote :

• Laissez le projecteur refroidir après sa mise hors tension. Si levoyant d'advertissement s'allume ou clignote après le redémarrage du projecteur, installez une nouvelle lampe.

Si le problème survient après l'installation d'un nouveau module lampe, retirez-le puis réinstallé-le. Si le problème persiste malgré l'installation de la nouvelle lampe, contactez HP pour obtenir une assistance.

Levoyant lampe rouge tremble fortement :

• Vérifiez que le capot est correctement installé et bien fixé au-dessus de la lampe, sur le côte du projecteur. Contrôlez la languette sur le haut du capot et le loquet au bas de celui-ci.

Problèmes de démarrage

Aucunvoyantalluméouaucunsonémis：

• Vérifiez que le cable d'alimentation est correctement connecté au projecteur et que l'autre extrémité est branchée sur une prise de courant alimentée.
  Assurez-vous que l'interrupteur principal est bien activé.
  Appuyez de nouveau sur le bouton marche/arrêt.
• Débranche le cordon d'alimentation pendant 15 secondes puis rebranche-le. Appuyez de nouveau sur le bouton marche/arrêt.

Problèmes d'image

Un message vous indiquant de patienter ou que le balayage est en cours s'affiche sur un écran vide :

• Appuyez une ou plusieurs fois sur le bouton source du projecteur ou de la télécommande pour selectionner le nom de source approprié.
• Vérifiez que la source externe est sous tension et branchée.
• Si vous avez connecté un ordinateur portable, vérifie que le port videoe externe est activé. Reportez-vous au manuel de l'ordinateur. Sur certains portables par exemple, le port videoe externe s'active à l'aide des touches de fonction FN + F4 ou FN + F5.

Une source d'entrée incorrecte est affichée :

• Appuyez une ou plusieurs fois sur le bouton source du projecteur ou de la télécommande pour selectionner une autre source d'entrée active.

La mise au point de l'image n'est pas bonne :

Assurez-vous que le cache de l'objet est ouvert.
- Affichez le menu de réglage à l'écran et réglez l'anneau de mise au point. La taille de l'image ne doit pas changer. Dans le cas contraire, cela signifie que vous réglez le zoom et non la mise au point.
Assurez-vous que l'écran de projection se trouve à une distance comprise entre 1 et 10m du projeteur.
- Vérifiez l'objetif du projeteur pour voir s'il ne faut pas le nettover.
- Pour une connexion à un ordinateur, définisSEEZ une résolution d'affichage pour l'ordinateur identique à celle du projeteur, 800 × 600 ou 1024 × 768 (voir

"Caracteristiques techniques", page 65). Si plusieurs moniteurs sont raccordés à l'ordinateur, réglez la résolution du moniteur réservé au projecteur.

• Si un ordinateur est raccordé au port S-video, l'image ne pourrait pas avoir une résolution aussi élevé que celle affichée sur l'écran de l'ordinateur.

Si I'image s'affiche à l'envers ou est inversée :

• Le paramètre de position du projecteur n'est pas correct. Appuyez sur enter, sélectionnez Configuration > Configuration avancée > Position du projecteur et désissez le paramètre ajustat.

Si I'image est trop grande/petite :

• Effectuez un réglage à l'aide de l'anneau du zoom situé en haut du projecteur.
  Rapprochez ou éloignez le projecteur de l'écran.
• Appuyez une ou plusieurs fois sur le bouton mode image du projecteur ou de la télécommande pour vérifier si l'un des modes image affiche l'image dans la bonne taille.
• Appuyez sur enter, puis selectionnéz Image > Personneler mode image > Eternement. Essayez les différents paramètres.
• Si le périphérique source envoie une image "cinémascope", appuyez sur enter, sélectionnez Entrée et essayez de définir le paramètre Entrée Grand écran (16:9) sur Oui. Dans le cas contraire, réglez-le sur Non.

Les bords de l'image sont inclinés :

• Dans la mesure du possible, essayez de placer le projecteur de sorte qu'il soit centré par rapport à l'écran, à un niveau inférieur au bas de l'écran ou à un niveau supérieur au haut de l'écran.
• Appuyez sur le bouton keystone du projecteur jusqu'à ce que les bords soient verticaux.

L'imagé est étiérée :

• Appuyez une ou plusieurs fois sur le bouton mode image du projecteur ou de la télécommande pour vérifier si l'un des modes image affiche l'image dans la bonne taille.
• Appuyez sur enter, puis selectionnéz Image > Personneler mode image > Eternement. Essayez les différents paramètres.
• Si le périphérique source envoie une image "cinémascope", appuyez sur enter, sélectionnez Entrée et essayez de définir le paramètre Entrée Grand écran (16:9) sur Oui. Dans le cas contraire, règlez-le sur Non.

Les couleurs de l'image projetée ne semble pas tout à fait fidètes :

Reportez-vous à la section "Réglage de l'image pour obtenir des couleurs optimes", page 36.
- Appuyez sur enter, Sélectionnéz Aide > Diagnostics, puis procédez au test des couleurs.

Les couleurs de l'image projetée ne sont absolument pas fidètes :

Assurez-vous que les connecteurs des cables ne comportent pas de broches pliees ou cassées.
- Appuyez sur enter, puis selectionnez Image > Réglage des couleurs > Espace colorimétrique. Essayez les différents paramètres.

• Appuyez sur enter, Sélectionnéz Aide > Diagnostics, puis procédez au test des couleurs.
• Appuyez sur enter, Sélectionnez Image > Réglage des couleurs > Réinit. réglage des couleurs, puis appuyez sur enter.
• Appuyez sur enter, Sélectionnez Configuration > Réinit. tous les paramètres, puis appuyez sur enter.

L'image n'est pas claire (images fantômes, taches, mauvaise qualité) :

• Vérifiez que le cable video que vous utilisez est un cable coaxial d'une résistance de 75 ohms. Si vous utilisez un cable ou une impédance différent(e), la qualité de l'image risque d'être réduite.
• Le cable video reliant la source video au projecteur doit probablement etre de meilleure qualite. Reportez-vous a la section "Choix des cables", page 49.

Plusieurs paramètres d'imagesemblant complètement erronés et vous ne parvenez pas à les corriger :

• Appuyez sur enter, Sélectionnez Image >Réglage des couleurs >Réinit. réglage des couleurs, puis appuyez sur ok.
• Appuyez sur enter, Sélectionnez Configuration > Réinit. tous les paramètres, puis appuyez sur enter.

L'image défile ou est tronquée lorsqu'un ordinateur est connecté :

• Appuyez sur le bouton auto sync (synchronisation automatique) du projecteur ou de la télécommande.
• Mettez tous les appareils hors tension. Rallumez d'abord le projecteur, puis votre ordinateur portable ou de bureau.
• Si les étapes précédentes n'ont pas corrugé l'affichage de l'image, réglez la résolution de l'ordinateur portable ou de bureau à l'identique de celle du projecteur, 800 × 600 ou 1024 × 768 (voir "Caracteristiques techniques", page 65). Si plusieurs moniteurs sont raccordés à l'ordinateur, réglez la résolution du moniteur réservé au projecteur.

Si l'image tremble ou est instable lorsqu'un ordinateur est connecté :

• Appuyez sur le bouton auto sync (synchronisation automatique) du projecteur ou de la télécommande.
• Appuyez sur enter, sélectionnez Image > Paramètres VGA et réglez le paramètre Fréquence ou Recherche.

L'image disparait de I'écran de l'ordinateur :

• Sur un ordinateur portable, il est possible d'activer à la fois le port VGA externe et l'écran de l'ordinateur. Reportez-vous au manuel de l'ordinateur.
• Connectez un moniteur sur le port de sortie VGA.

Le texte ou les lignes provenant d'un écran d'ordinateur s'affichent sous forme brute ou irrégulière :

• Vérifiez la mise au point.
• Appuyez sur enter, Sélectionnez Configuration > Réinit. distorsion d'image, puis appuyez à nouveau sur enter.

Problèmes liés au son

Le projecteur n'émet aucun son :

• Verifiez qu'un cable audio est correctement connecté au projecteur et au périhérique source.
• Appuyez sur enter, Sélectionnez Son, puis vérifie que le paramètre Silence est désactifé et le Volume correctement régèle.
• Appuyez sur enter, sélectionnez Son > Haut-parleurs intégrés et vérifie que les haut-parleurs sont allumés.
• Appuyez sur enter, Sélectionnez Aide > Diagnostics, puis procédez au test sonore.
• Vérifiez que les paramètres silence et volume sont correctement définis sur le périphérique source, tel qu'un magnétoscope, un caméscope ou un ordinateur.

Problèmes d'interruption

Le projeteur ne répond plus :

• Si possible, éteignez le projecteur, débranchez le cordon d'alimentation et attendez au moins 15 secondes avant de rétabir l'alimentation du projecteur.

La lampe s'eteint au cours d'une presentation :

• Il est normal qu'une faible surtension provoque l'extinction de la lampe. Patientez quelques minutes, puis rallumez le projecteur.
• Si levoyant d'advertisement rouge est allumé ou clignote, reportez-vous à la section "Problèmes liés aux voyants d'advertisement", page 59.

La lampe grille ou émet un bruit sec :

• Si la lampe grille ou émet un bruit sec, le projecteur ne se rallumera pas tant que le module lampe n'aura pas été remplaced.
• Si la lampe se brise, contactez HP pour savoir si des réparations sont nécessaires en raison des fragments de verre.

Problèmes liés à la télécommande

Si la télécommande ne fonctionne pas :

Assurez-vous que rien n'obstrue les recepteurs infrarouge situés à l'avant ou à l'arrête du projeteur. Placez-vous à une distance maximale de 9 m du projeteur.
- Pointez la télécommande sur l'écran ou vers l'avant ou l'arrête du projeteur.
- Déplacez la télécommande de sorte qu'elle pointe plus directement vers l'avant ou l'arrête du projeteur, et moins sur le cotoé.
- Appuyez sur enter, Sélectionnez Aide > Diagnostics, puis procédez au test de la télécommande.
- Remplacez les piles de la télécommande.

Test du projecteur

Déroulement des diagnostics du projecteur

Le menu de réglage à l'écran contient des tests de diagnostic que vous pouze utiliser pour vérifier le bon fonctionnement du projecteur et de la télécommande.

1. Appuyez sur enter, puis naviguez jusqu'à Aide > Diagnostics.
2. Choisissez un test et appuyez sur enter.
3. Suívez les instructions.

7 Rétérences

Ce chapitre présente les caractéristiques techniques, les informations relatives à la sécurité et les informations réglementaires concernant le projecteur.

Caracteristiques techniques

HP améliorant en permanence ses produits, les caractéristiques suivantes sont sujéttes à modification. Pour connaître les caractéristiques techniques les plus récentes, consultez le site Web HP à l'adresse http://www.hp.com.

Spécifications du projecteur

Taille	280 × 255 × 102 mm
Poids	3,5 kg
Résolution	Série vp6310 : SVGA (800 × 600) Série vp6320 : XGA (1024 × 768)
Technologie	DLP
Connecteurs matériel	Entrée VGA (D-sub) avec cable en option pour entrée matériel composantes Sortie VGA (D-sub) S-video (mini-DIN) Vidéo composite (RCA) DVI-D (série vp6320)
Connecteurs audio	Entrée stériso (2 RCA et mini-jack)
Autres connecteurs	USB 1.1 type B Commande RS-232 (série vp6320) Sortie de déclenchement 12 V CC (série vp6320)

Spécifications du projecteur (suite)

Compatibilité videoe	NTSC 3,58 MHz et 4,43 MHz
	PAL B, D, G, H, I, M, N
	SECAM B, D, G, K, K1, L
	HDTV (480i/p, 575i/p, 720p, 1080i)
	DVI avec HDCP (serie vp6320)
	Vidéo PC jusqu'à SXGA
Récepteurs IR	Avant et arrière du projecteur
Lampe	Lampe 210 watts
	Durée de vie moyenne de 4000 heures (jusqu'à la moitié de la luminosité d'origine)
	Le mode économiqueur de lampe réduit la puissance de la lampe à 168 watts
	Lampe de rechange : L1695A
Optique	Plage de mise au point de 1 à 10 m
	Zoom optique 1,16:1
	Série vp6310 :
	Rapport de 1,7 à 2,0 (distance/largeur)
	Décalage de 128 % (par rapport à la mi-hauteur)
	Série vp6320 :
	Rapport de 1,8 à 2,1 (distance/largeur)
	Décalage de 125 % (par rapport à la mi-hauteur)
Générateur	Série vp6310 : 0,55 pouce. 12° DMD DDR
	Série vp6320 : 0,7 pouce. 12° DMD DDR
Audio	Haut-parleur Monaural, sortie maximale 6 watts
Niveau sonore	Inférieur à 36 dBA
Inclinaison verticale	0° à 9°
Correction de la distorsion d'image verticale	±20 %
Télécommande	Souris USB
Options de montage	Au plafond, sur une table, projection avant et arrière
Sécurité	Compatible câble antivol Kensington
	Une combinaison de déverrouillage protège contre les utilisations non autorisées

Spécifications du projecteur (suite)

Alimentation	100 à 240 V à 50/60 Hz
Environnement	En fonctionnement : Température : 10 à 35 °C Humidité : 80 % HR max., sans condensation Altitude : jusqu'à 3000 m, jusqu'à 25 °C Hors fonctionnement : Température : -20 à 55 °C Humidité : 80 % HR max., sans condensation Altitude : jusqu'à 12 000 m

Compatibilité des modes video

Compatibilité	Résolution	Vitesse de rafraîchissement (Hz)
Analogue
VGA	640 × 350	70; 85
	640 × 400	85
	640 × 480	60; 66,66; 66,68; 72; 75; 85
	720 × 400	70; 85
SVGA	800 × 600	56; 60; 72; 75; 85
	832 × 624	74,55
XGA	1024 × 768	60; 70; 75; 85
	1152 × 870	75; 75,06
	1280 × 960	75
SXGA	1280 × 1024	60, 75
SXGA+	1400 × 1050	60
Numérique (série vp6320)
VGA	640 × 350	70; 85

Compatibilité des modes video (suite)

Compatibilité	Résolution	Vitesse de rafraîchissement (Hz)
	640 × 400	85
	640 × 480	60; 72; 75; 85
	720 × 400	70; 85
SVGA	800 × 600	56; 60; 72; 75; 85
XGA	1024 × 768	60; 70; 75
SXGA	1280 × 1024	60; 75
SXGA+	1400 × 1050	60

Informations de sécurité

Informations de sécurité relatives aux voyageurs

Les portes infrarouges du projecteur et de la télécommande sont classés comme équipements à voyants de classe 1, selon la norme internationale IEC 825-1 (EN60825-1). Cet apparéil n'est pas considéré comme dangereux, mais les précautions d'utilisation suivantes s'appliquent :

• Si l'appareil nécessite une intervention de maintenance, contactez un centre d'assistance HP agréé.
• Ne tentez pas de modifier ou de régler l'appareil vous-même.
• Evitez tout contact direct des yeux avec le rayon infrarouge des voyants. Attention, le rayon infrarouge est invisible.
  N'essayez pas de voir le rayon infrarouge des voyants avec un apparil optique.

Informations de sécurité relatives au mercure

AVERTISSEMENT! La lampe de ce projecteur numérique contient une petite quantité de mercure. Si la lampe se casse, aéréz la piece ou l'endetroit où se trouve le projecteur. A des fins de protection de l'environnement, la mise au rebut de la lampe peut être soumise à des restrictions légales. Pour obtenir des informations sur la mise au rebut ou le recyclage, contactez les autorités locales ou l'Electronic Industries Alliance (http://www.eiae.org).

Informations réglementaires

Cette section spécifie à quelles réglementations régionales ou internationales correspond'à leur projecteur numérique. Toute modification apportée à votre projecteur numérique non expressement approuvée par HP peut vous amener à ne plus être autorisé à utiliser ce projecteur numérique dans les régions en question.

Canada

Cet appeareil numérique de la Classe B est conforme au Reglement canadien ICES-003.

International

A des fins d'identification réglementaires, un numéro réglementaire est attribué à votre produit. Ce numéro est indiqué dans la déclaration de conformité et diffère du nom du produit et de la référence du produit.

Numéro réglementaire : CRVSB-05CE

Déclaration de conformité

Conformément à ISO/IEC Guide 22 et EN 45014
Nom du fabricant : Hewlett Packard Company
Adresse du fabricant : Hewlett Packard Company
Digital Projection & Imaging
1000 NE Circle Blvd.
Corvallis, OR 97330-4239

Déclare que le produit :

Nom du produit :

Projecteur numérique

Numérodescheme:

Sériés vp6310/vp6320

Numéro réglementaire :

CRVSB-05CE

Est conforme aux specifications de produit suivantes :

Sécurité :

IEC 60950:1999/ EN 60950:2000

IEC 60825-1:1993 +A1 / EN 60825-1:1994 +A11 voyants de classe 1

GB4943-1995

Compatibilité electromagnetique :

EN 55022 +A1 Classe B:1998 [1]

CISPR 24:1997 / EN 55024 +A1:2001

IEC 61000-3-2:1995 / EN 61000-3-2:2000

IEC 61000-3-3:1994 / EN 61000-3-3:1995+A1:2001

GB9254-1998

Titre FCC 47 CFR, alinea 15 classe B/ANSI C63.4:1992

AS/NZS 3548:1995 Réglementations et régulations de la classe B

VCCI

Informations complémentaires :

Ce produit est conforme aux exigences des directives suivantes et porte en conséquence la marque CE :

-Directive relative à la compatibilité electromagnétique : 89/336/EEC

[1] Ce produit a ete teste dans une configuration type avec des peripheriques Hewlett-Packard prevus pour PC.

Cet appeareil est conforme à l'alinéa 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes : (1) ce matériel ne doit pas générer d'interférences ; (2) ce matériel doit accepter toute réception d'interférence, y compris les interférences pouvant générer un fonctionnement indésirable.

Corvallis, Oregon, 15 janvier 2005

Steve Brown, Directeur Général

Contact en Europe, pour les questions relatives aux informations réglementaires uniquement : Hewlett Packard GmbH, HQ-TRE, Herrenberger Straße 140, 71034 Boeblingen, Allemagne. (Fax: [phone]).

Contact aux Etats-Unis : Hewlett Packard Co., Corporate Product Regulations Manager, 3000 Hanover Street, Palo Alto, CA 94304, Etats-Unis. Tél. : [phone].

Index

A

accessoire externe 51

accessoes 15

affichage de l'image 31

agencement de la pierce 16

alimentation

connexion 19

mise hors tension 27

mise sous tension 26

personnel, connexion 21

audio

ports 12

réglage 33

résolution des problèmes

63

B

boutons

emplacement 11

menu initial 38

C

cables

choix 49

connexions 22

caracteristiques techniques 65

choix des câbles 49

compatibilité avec les

modes video analogiques 67

compatibilité des modes video 67

compatibilité des modes

video numériques 67

connexion

accessoire externe 51

alimentation 19

contrôle d'un accessoire

externe 51

contrôleur 52

D

déclenchement d'un accessoire externe 51

déplacement du projecteur 27

diagnostics 64

DVI-video

connexion d'une source 22

port 12

E

écran

contrôle 51

placement 17

écran d'ordinateur,

affichage 31

F

fixation au plafond 49

1


masquage et affichage 31

mise au point 28

qualité 16, 22, 62

résolution des problèmes 60

zoom 28

image inclinee, réglage 35

image, contours 34

information réglementaires 69

informations de sécurité relatives au mercure 68

informations de sécurité relatives aux voyants 68

informations relatives à la sécurité 7, 68

installation 16

installation du projecteur 16,49

installation pour projection arrête 50

installation sur une table 16,49

L

lampe, remplacement 44

M

masquage de l'image 31

menu

langue 41

liste 38

utilisation 38

menu de réglage à l'écran

Voir menu

micrologiciel, mise à niveau 47

mise à niveau du micrologiciel 4

mise à niveau du projecteur 47

mise au point 28

mise sous tension et hors tension 26

mode image, choix 33

N

nettoyage 7, 43

O

objectif, nettoyage 43

ordinateur, connexion 20

orientation du projecteur 28

P

PC. Voir ordinateur

Péritel 22

port série 52

presentations,realisation de 31

projecteur, déverrouillage 37

projecteur, verrouillage 37

Q

qualité de l'image 16, 22, 62

R

réalisation de presentations 31

réglage

contours de l'image 34

couleur 36

image 33

image inclinee 35

installation 37

son 33

replacement de la lampe 44

résolution des problèmes audio 63

démarrage 60

image 60

interruptions 63

telecommande 63

voyants d'avertissement 59

RS-232 52

S

sécurité

cable antivol 50

code de sécurité 37

sèlection d'une source videoo 31

connexion d'une source 24

port 12

T

telecommande

boutons 14

installation des piles 46

menu initial 38

résolution des problèmes 63

utilisation 29

U

USB, connexion 20

utilisation de la

telecommande 29

V

verrouillage du projecteur 37,50

VGA

connexion d'une source

20, 21

port 12

video composantes

connexion d'une source 23

port 12

video composite

connexion d'une source 25

port 12

voyants d'ajretissement

emplacement 11

résolution des problèmes 59

signification 59

voyants. Voir lampe,

voyants d'ajretissement

Y

YPbPr. Voir video

composantes

Z

zoom 28

Informations de sécurité relatives au mercure

AVERTISSEMENT : la lampe de ce projecteur numérique contient une petite quantité de mercury. Si la lampe se brise, aéréz les locaux, jetez tout produit alimentaire ou boisson se trouvant à proximité, et nettoyez soigneusement la surface de la table autour du projecteur. ÀpRES avoir nettoyé les locaux ou manipulé la lampe cassée, lavez-vous les mains. Dans une optique de protection de l'environnement, la mise au rebut de la lampe peut être soumise à des restrictions légales. Pour obtenir des informations relatives à la mise au rebut ou au recyclage, contactez les autorités locales ou l'Electronic Industries Alliance (www.eiae.org). Vous trouvrez des informations de sécurité concernant la lampe sur le site Web suivant : www.hp.com/hpinfo/globalcitizenship/environment/productdata.
