Type de produit	Hotte de cuisine
Marque	Scholtes
Modèle	HD49.1 IX
Dimensions (L x P x H)	Environ 90 cm x 50 cm x 40 cm (à confirmer sur la notice)
Poids net	Environ 15 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance maximale	200 W (estimation)
Type de moteur	Moteur à induction (estimation)
Débit d'air max	Environ 400 m³/h
Niveau sonore max	Environ 55 dB(A)
Filtre à graisse	Grille aluminium lavable au lave-vaisselle
Filtre à charbon	Filtre à charbon actif (pour version filtrante) - à remplacer tous les 4 mois
Éclairage	Lampe à incandescence 40W max (E14) ou halogène 20W max
Nombre de lampes	2 (estimation)
Installation minimale au-dessus d'une cuisson électrique	65 cm
Installation minimale au-dessus d'une cuisson gaz	65 cm (ou plus selon notice du plan de cuisson)
Diamètre du conduit d'évacuation	120 mm
Fonction aspirante	Oui, avec conduit extérieur
Fonction filtrante	Oui, avec filtre à charbon (kit en option)
Classe d'isolation	Classe 1 ou 2 (selon modèle, voir étiquette)
Entretien	Nettoyage mensuel des grilles; nettoyage surfaces avec alcool dénaturé; remplacement lampe

FOIRE AUX QUESTIONS - HD49.1 IX SCHOLTES

À quelle hauteur installer la hotte SCHOLTES HD49.1 IX au-dessus de la cuisson ?

La distance minimale est de 65 cm au-dessus d'une cuisson électrique et de 65 cm au-dessus d'une cuisson à gaz ou mixte. Respectez la distance la plus grande si la notice de votre cuisson l'exige.

Quel type de raccordement électrique nécessite cette hotte ?

La hotte doit être branchée sur une prise conforme aux normes en vigueur, ou directement au réseau via un interrupteur bipolaire avec ouverture d'au moins 3 mm. Vérifiez que la tension correspond à celle indiquée sur l'étiquette (220-240 V). Pour les modèles de classe 1, la mise à la terre est obligatoire.

Comment nettoyer les filtres à graisse de la hotte ?

Les grilles en aluminium doivent être lavées une fois par mois, à la main ou au lave-vaisselle. Laissez-les sécher avant de les remettre en place. Un nettoyage insuffisant peut présenter un risque d'incendie.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif, utilisé en version filtrante, doit être remplacé tous les 4 mois environ, selon la fréquence d'utilisation et la régularité du nettoyage des grilles à graisse.

Comment remplacer une lampe de la hotte ?

Débranchez d'abord la hotte. Pour les lampes à incandescence : retirez la grille, dévissez l'ancienne lampe (40W max E14) et remplacez-la. Pour les lampes halogènes : dégagez le cadre support, changez la lampe grillée par une halogène de 20W max.

Puis-je utiliser la hotte en mode recyclage sans conduit extérieur ?

Oui, c'est la version filtrante. Vous devez installer le kit de montage (raccord filtrant et filtres à charbon) et acheminer l'air purifié à l'intérieur de la pièce. Ce kit est disponible chez votre fournisseur.

Quel diamètre de conduit d'évacuation utiliser pour le mode aspirant ?

Le diamètre recommandé est de 120 mm. Utilisez un tube flexible de cette dimension pour raccorder la hotte à l'extérieur.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique : prise branchée, fusible, disjoncteur. Assurez-vous que les filtres ne sont pas obstrués. Si le problème persiste, faites appel à un technicien qualifié.

Est-il dangereux de laisser des flammes sous la hotte ?

Oui, il est interdit de flamber des aliments sous la hotte et dangereux de laisser des flammes libres. Surveillez toujours la friture pour éviter que l'huile ne prenne feu.

Comment entretenir l'extérieur de la hotte ?

Nettoyez fréquemment les surfaces avec un chiffon imbibé d'alcool dénaturé ou d'un détergent liquide neutre non abrasif. Ne touchez pas aux lampes après une utilisation prolongée.

MODE D'EMPLOI HD49.1 IX SCHOLTES

! Cet appareil doit être installé à au moins 65 cm au-dessus d'un plan de cuisson équipé de foyers électriques et à au moins 65 cm au-dessus d'un plan équipé de foyers à gaz ou mixtes.

! Si la notice d'installation de l'appareil de cuisson à gaz préconise une plus grande distance, veuillez en tenir compte.

Raccordement électrique

Avant d'effectuer le moindre raccordement, contrôlez si la tension de réseau correspond bien à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de l'appareil.

Pour le raccordement électrique, nous vous conseillons de faire appel à un technicien qualifié.

Appareil doté de fiche

Branchez-le à une prise conforme aux normes appliquées en la matière.

Une fois qu'elle a été insérée dans la prise, la fiche doit pouvoir être facilement accessible.

Si vous désirez le brancher directement à la ligne électrique, enlevez la fiche et montez un interrupteur bipolaire conforme avec au moins 3 mm d'ouverture entre les contacts.

Appareil dépourvu de fiche

Montez une fiche conforme ou bien un interrupteur bipolaire conforme avec au moins 3 mm d'ouverture entre les contacts.

Nous déclinons toute responsabilité en cas d'inconvénients dus à l'inobservation de la disposition susdite.

L'APPAREIL EN CLASSE 1 DOIT ETRE RACCORDE A UNE INSTALLATION DE TERRE

Le branchement doit être réalisé comme suit :

MARRON	=	L (ligne)
BLEU	=	N (neutre)
JAUNE/VERT	=	(terre)

L'APPAREIL EN CLASSE 2 NE DOIT PAS ETRE RACCORDE A UNE INSTALLATION DE TERRE Pour les appareils en classe 2, dont l'étiquette des caractéristiques porte le symbole d'un double carré, procédez au branchement comme suit:

MARRON	=	L (ligne)
BLEU	=	N (neutre)

Utilisation

Instruction pour le montage

Fig. 1

• Positionnez le gabarit au centre et procédez aux perçages voulus.
  • Fixez les chevilles au mur
• Introduisez 2 vis dans les trous intermédiaires sans visser à fond
• Suspendez la hotte aux deux vis à travers les fentes prévues dans sa partie arrière et serrez-les
• Bloquez-la définitivement à l'aide des vis et des rondelles
• Les vis et les chevilles sont fournies avec l'appareil.

Fonction aspirante

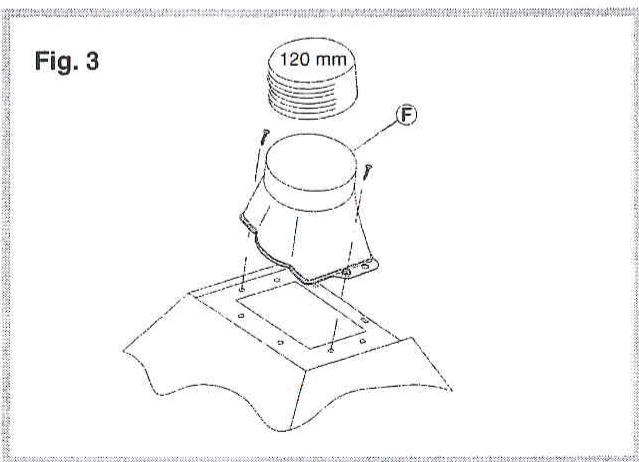

Pour avoir la possibilité de utiliser cette fonction, Vous devez Vous procurer une tube flexible ∅ 120 mm. à joindre au raccord "F" Fig. 3, qui, par la suite, devra être fixé au plafond.

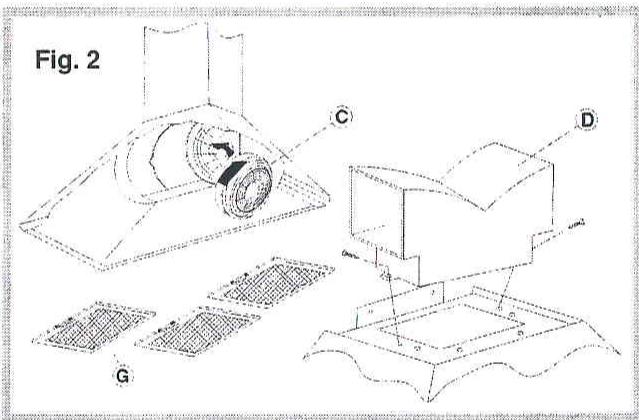

Version filtrante fig. 2

• S'il n'est pas possible d'évacuer l'air à l'extérieur, on utilise un filtre aux charbons actifs.
  L'air est purifié par le filtre et renvoyé à l'intérieur du local. Les opérations à effectuer sont les suivantes:
• fixez le raccord filtrant "D";
• introduisez les deux filtres à charbon "C" et faites-les tourner de côté;
• pour transformer la hotte de la fonction ASPIRANTE à la fonction FILTRANTE, demandez à votre fournisseur ou au fabricant le kit de montage prévu à cet effet.

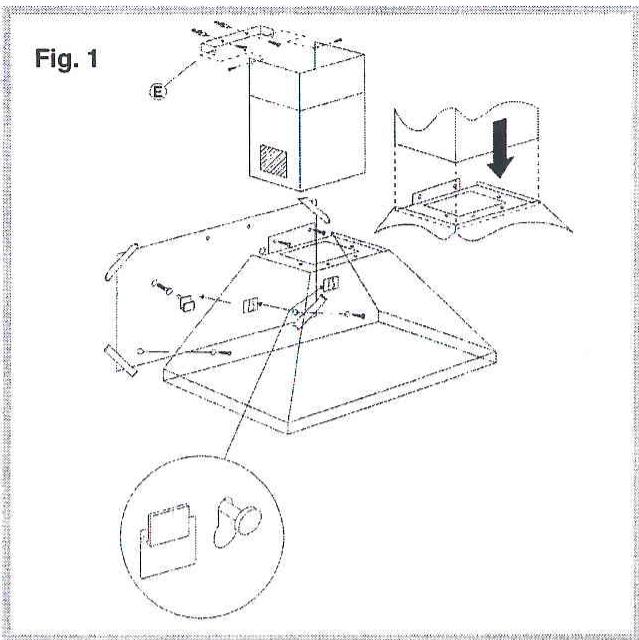

Montage du conduit de fumee fig. 1

• Fixez l'étrier "E" à l'aide des deux vis et chevilles ø 8mm sur l'axe central de la hotte, de façon à ce que le conduit de fumée, une fois monté, colle parfaitement au plafond;
• enfilez les deux conduits de fumée l'un dans l'autre et fixez la partie supérieure à l'étrier "E".

F

Débranchez l'appareil de la ligne électrique avant de procéder à toute opération d'entretien.

Le bon fonctionnement de la hotte dépend de la fréquence d'entretien des grilles en aluminium "G" notamment et du filtre à charbon actif "C".

Les grilles ont pour rôle de bloquer les particules grasses ou solides en suspension dans l'air. Elles ont par conséquent tendance à se boucher en plus ou moins de temps selon la durée d'utilisation de la hotte et le type de cuisine.

Les grilles en aluminium étiré doivent être lavées à la main ou au lave-vaisselle une fois par mois en les faisant sécher avant de les remonter. Le non-respect des instructions de lavage peut entraîner des risques d'incendies.

Filtre à charbon

Le filtre à charbon, n'existant que dans la version filtrante, a pour rôle d'éliminer les odeurs et d'épurer l'air. Le filtre est saturé après un usage plus ou moins prolongé selon le type de cuisine et la régularité avec laquelle les grilles en aluminium sont nettoyées. Il faut de toute façon remplacer la cartouche au moins tous les quatre mois.

Nettoyez fréquemment les dépôts sur le ventilateur et sur les autres surfaces à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.

Replacement des lampes à incandecence 40W (E14) max

• Débrancher l'appareil du réseau électrique.
- Enlever la grille
- Remplacer la lampe endommagée avec une autre de même valeur.

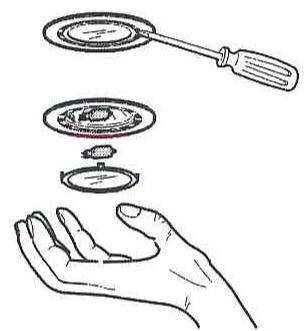

Replacement des lampes halogènes fig. 4

• Débranchez l'appareil de la ligne électrique.
• Pour le démontage, dégagez le cadre support de verre du spot.
• Changez les lampes grillées. N'utilisez que des lampes halogènes de 20W max.

Fig. 4

! L'évacuation ne doit être acheminée ni dans une cheminée servant à l'évacuation de fumées ou de gaz combustibles, ni dans un conduit servant de cheminée pour des pièces où sont installées des sources de chaleur à foyer ouvert. Pour canaliser les vapeurs, respectez les dispositions des autorités compétentes en la matière. En cas de fonctionnement conjoint d'une hotte à évacuation extérieure et d'autres sources de chaleur dont les foyers exigent un conduit de cheminée, contrôlez s'il y a un apport d'air suffisant.

• N'essayez pas de contrôler les filtres quand la hotte est en service.
• Ne bouchez pas les sorties d'évacuation de l'air.
• Ne touchez pas aux lampes ou au couvre-lampes après un usage prolongé de l'appareil.
• Il est interdit de flamber des aliments sous la hotte.
• Evitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendies.
• Surveillez constamment la friture pour éviter que l'huile surchauffée ne prenne feu.
• Avant de procéder à toute opération d'entretien, débranchez la hotte de la ligne électrique.

Nous déclinons toute responsabilité en cas de dommages dus à l'inobservation des recommandations sus indiquées.
