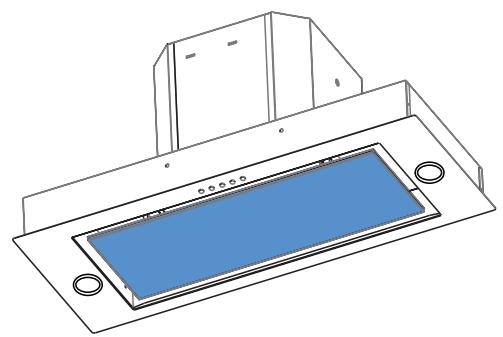

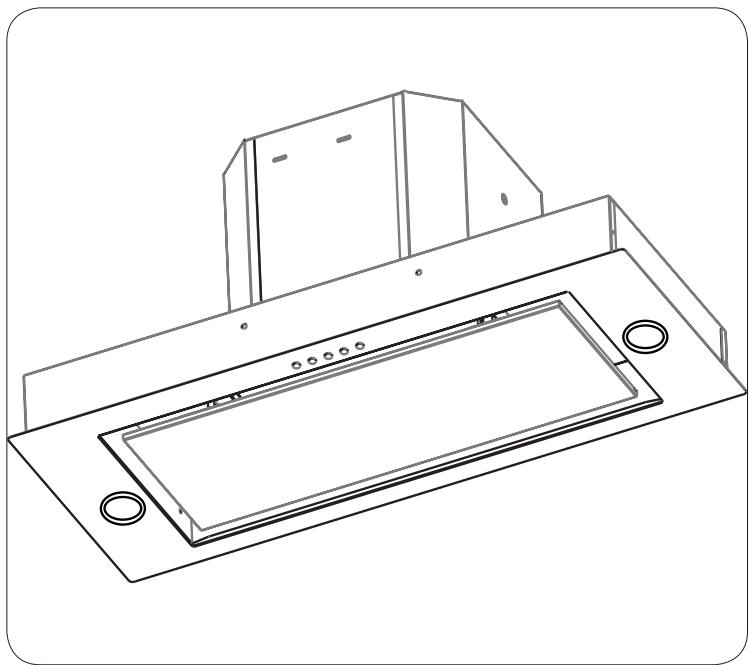

Type d'appareil	Hotte aspirante
Mode d'installation	Encastrable
Nombre de vitesses	3 vitesses
Type de filtration	Filtre à graisse métallique
Éclairage	2 lampes halogènes
Commande	Touches poussoirs
Niveau sonore	Non précisé
Débit d'air	Non précisé
Puissance moteur	Non précisé
Dimensions (L x P x H)	Non précisé
Matériau	Acier inoxydable
Type d'évacuation	Évacuation ou recyclage
Consommation électrique	Non précisé
Poids	Non précisé
Accessoires inclus	Filtres métalliques

FOIRE AUX QUESTIONS - SYMPHONIE 770 BLC ROBLIN

Comment allumer le ROBLIN SYMPHONIE 770 BLC ?

Pour allumer le ROBLIN SYMPHONIE 770 BLC, appuyez sur le bouton d'alimentation situé sur le panneau de commande. Assurez-vous que l'appareil est correctement branché à une prise électrique.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est bien réglé sur la température souhaitée. Assurez-vous également que le thermostat fonctionne correctement et que l'appareil est branché sur une source d'alimentation fonctionnelle.

Comment nettoyer le ROBLIN SYMPHONIE 770 BLC ?

Avant de nettoyer l'appareil, débranchez-le et laissez-le refroidir. Utilisez un chiffon doux et humide pour essuyer les surfaces extérieures. Pour les pièces amovibles, consultez le manuel d'utilisation pour des instructions spécifiques.

Comment régler la température sur le ROBLIN SYMPHONIE 770 BLC ?

Utilisez le bouton de réglage de température sur le panneau de commande pour sélectionner la température désirée. Les réglages sont généralement indiqués en degrés Celsius.

Que faire si un code d'erreur apparaît sur l'écran ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Cela vous donnera des indications sur le problème et les étapes à suivre pour le résoudre.

Le ROBLIN SYMPHONIE 770 BLC fait un bruit inhabituel, que dois-je faire ?

Si vous entendez un bruit inhabituel, vérifiez que l'appareil est installé sur une surface plane et stable. Si le bruit persiste, il est recommandé de contacter le service après-vente.

Comment programmer une cuisson différée sur le ROBLIN SYMPHONIE 770 BLC ?

Pour programmer une cuisson différée, utilisez le bouton de minuterie pour définir l'heure de début de cuisson. Référez-vous au manuel d'utilisation pour des instructions détaillées.

Est-ce que le ROBLIN SYMPHONIE 770 BLC est équipé d'une fonction de sécurité ?

Oui, le ROBLIN SYMPHONIE 770 BLC est équipé de plusieurs fonctions de sécurité, y compris une protection contre la surchauffe et un arrêt automatique en cas de problème.

Où puis-je trouver des pièces de rechange pour le ROBLIN SYMPHONIE 770 BLC ?

Les pièces de rechange peuvent être commandées auprès du service après-vente de ROBLIN ou chez des revendeurs agréés. Consultez le site officiel de ROBLIN pour plus d'informations.

MODE D'EMPLOI SYMPHONIE 770 BLC ROBLIN

EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2: 2009, EN 61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/CE relative à la sécurité électrique, 2014/30/CE relative à la compatibilité electromagnétique, 2009/125/CE relative à l'écoconception, 2011/65/CE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et electroniques, et aux principales exigences des directives européennes 66/2014.

Lorsque le symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la directive Européenne 2002/96/EC.

Votre produit est concu et fabriqué avec des matériaux et des composants de haute qualité qui peuvent être recyclés et utilisés de nouveau :

Veuillez you informer du systeme local de separation des déchets electriques et electroniques,
Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiquestics utilisés,
Jetez correctement votre produit usage aidera a prévenir les conséquences négatives potentielles contre

I'environnement et la santé humaine.

Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'avant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil.

PRECONISATION DE MONTAGE

Le montage et le raccordement doivent être réalisés par un installer u^(1) qualifies.

Employez les chevilles adaptées au support, se renseigner auprès des fabricants, effectuez un scellement si nécessaire.

La société décline toute responsabilité en cas d'accrochage défecteurs d'au perçage et chevrolet.

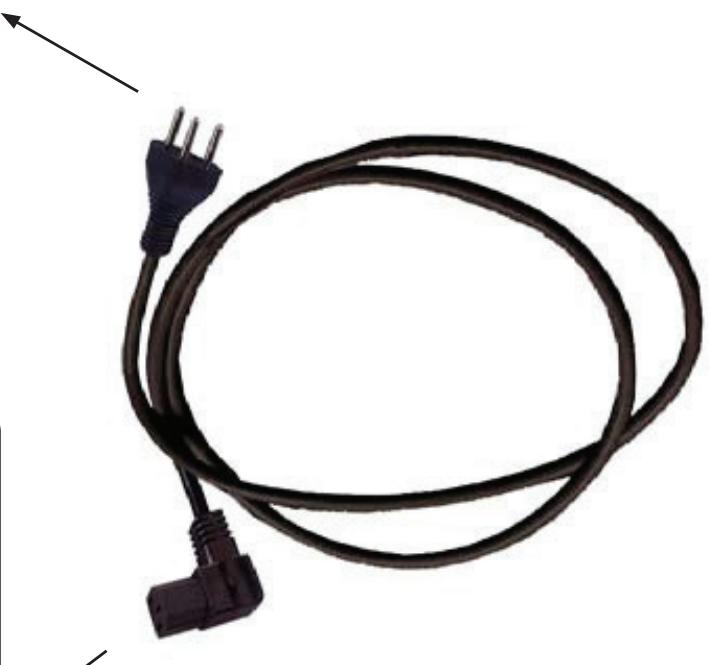

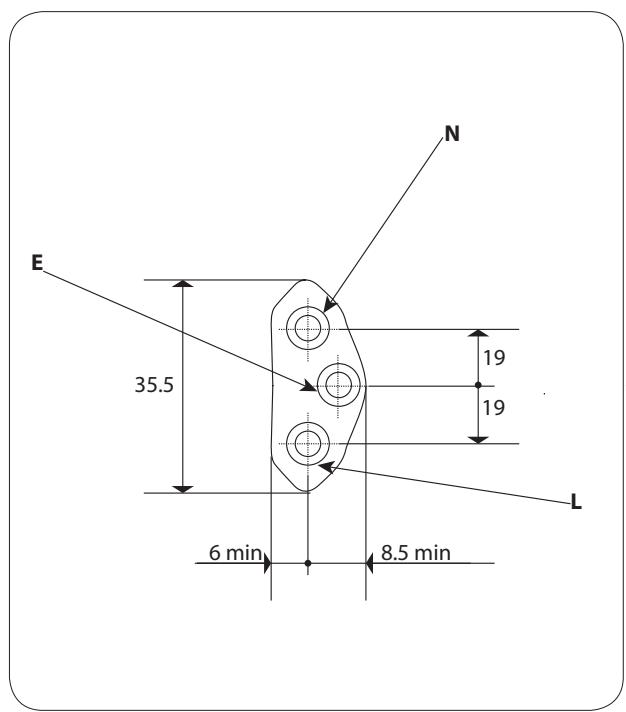

La hotte est equipee d'un cordon d'alimentation de type HO5VVF 3× 0,75mm^2 componant une fiche normalisée 10/16A avec système de mise à la terre.

Mode de protection : classe 1

Tension d'alimentation : 220-240V mono - 50/60Hz.

Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte.

Si la hotte est raccordede directement sur le reseau (sans sa fiche), un interrupteur omnipolaire avec une ouverture de contact de

3 mm doit être installé avant la hotte. Le fil de terre (fil jaune et vert) ne doit pas'être interrompu par cet interrupteur.

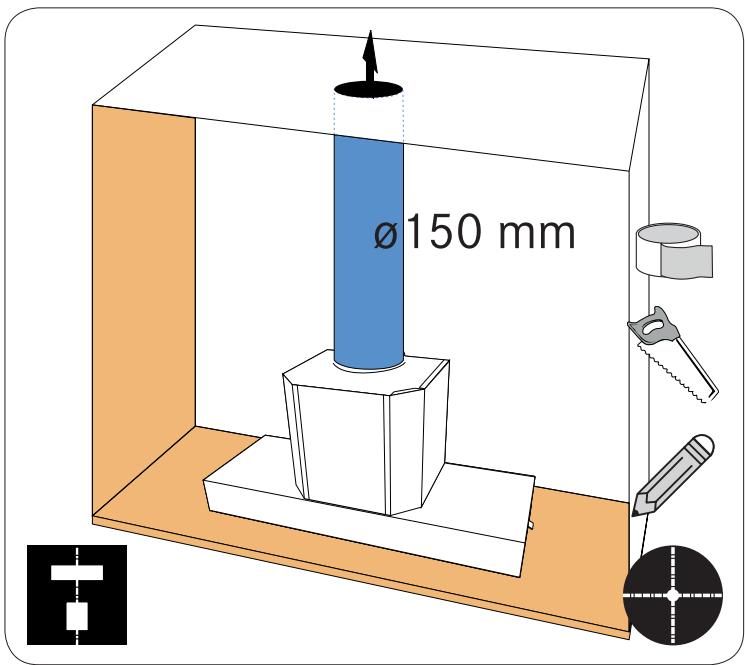

Respectez le diametre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controlee (V.M.C).
Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, il faut veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
Positionne z le plan de cuisson au plus pres de l'evacuation et evitez la formation de coudes sur la gaine, afin de reduire au maximum les pertes de charges.
- Dans tous les cas d'installation, veillez au bon renouvellement d'air de la cuisine. Pensez à effectuer une ou des entrées d'air dont la section est supérieure ou égale au diamètre du tuyau d'évacuation afin de ne pasmettre la cuisine en dépression.
- Prévoyez une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.
La depresion maximum creede dans la piece doit etre inferieure a 0,04 mbar, ce qui evite un retour de gaz de combustion.
L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.

1. Utilisez une vitesse d'aspiration réduite, de préférence ; N'utilisez la vitesse intensive que si nécessaire.
2. Une cuisine bien ventilée rend le fonctionnement de la hotte plus efficace.
3. Nettoyez les filtres anti-graisses régulièrement afin de maintainir leur efficacité.
4. Un filtré sature n'est pas performant et ne pourra pas être utilisé longtemps.

CONSEILS D'UTILISATION

NE JAMAIS FLAMBER DE METS EN DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.

Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

Les parties accessibles de la hotte peuvent devenir chaudes lorsque celle-ci est utilisée avec des apparêls de cuisson.

Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faîtes fonctionner la hotte 5 minutes environ avant et après la cuisson des alimentés :

les petites vitesses sont conseillées pour les cuissons à feu doux et pour les sauces, mistrages, etc...
les vitesses intermediaires sont conseillées pour les cuissons soutenues, grillades et fritures.
les grandes vitesses sont conseillées pour les cuissons à forté émanation de graisses et vapeurs.
- la vitesse intensive est conseillée en cas de vapeurs et d'émanations de graisses ponctuelles trop importantes.

FR

Mettez la hotte hors tension avant toute opération d'entretien ou intervention électrique. Équipéz vous de gants.

Nettoyez regulierement la carrosserie en utilisant des produits detergents, non abrasifs et une eponge légerement humide.
Pour rénover (par intervalle d'un an minimum) les parties extérieures en inox, préférez l'utilisation du produit ref. 112.0172.941
N'utilisez jamais d'éponges ou de chiffons trempés.
N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.
Nettoyez l'intérieur du corps aspirant 1 fois par an.
- Vérifiez tous les 6 mois le bon écoulement de l'air vicié.
- Observe les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

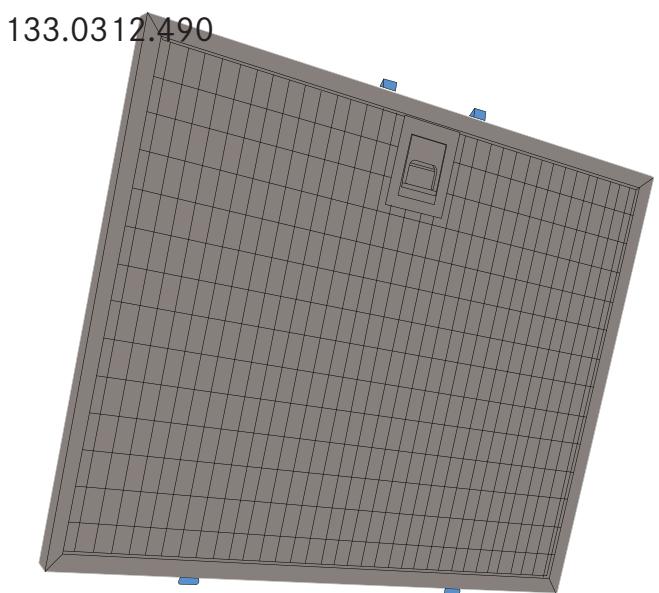

Il est indispensable de proceeder a un nettoyage periodique des filtres anti-graisses au lave vaisselle a une temporature maxima de 50^ 1 fois par mois ou selon les indications de la commande (voir la page de commande). Laissez secher les filtres à l'air libre. Ces filtres ont une durée de vie de 10 ans.

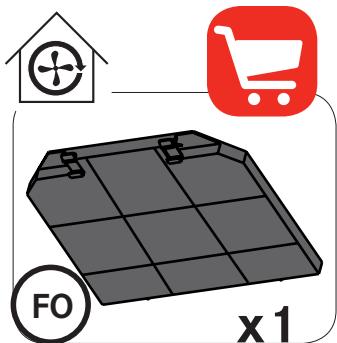

Si voit hote est equipede de filtres anti-odeurs lavables(3), ceux-ci doivent etre nettoyes au lave vaisselle a temperature elevee (sans autres ustensiles de cuisine) tous les 2 mois et doivent etre sechés par le lave vaisselle ou a l'air libre durant 30 minutes environ .
- Une fois lavés et séchés, réactivez les filtrés anti-odeurs lavables en les plaçant au four pendant 10 minutes à 100^ maximum. Le nettoyage des filtrés anti-odeurs lavables s'accompagne systématiquement du nettoyage des filtrés anti-graisses.

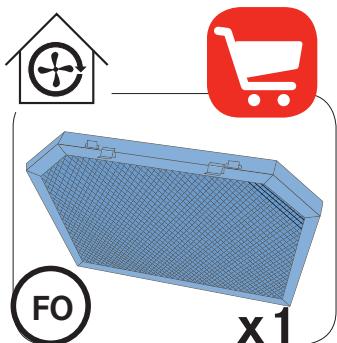

- Les filtrés anti-odeurs à charbon actif⁽³⁾ nécessitent un remplacement tous les 3 mois au minimum ou plus si la hotte est utilisée plus de 3 heures par jour, ou selon les indications de commande (voir la page de commande). Le remplacement des filtrés anti-odeurs à charbon actif s'accompagne systématiquement du nettoyage des filtrés anti-graisses

CLEAN- R

• Les lampes à ultraviolet ont une durée de vie d'environ 6000 heures. Le cycle de vie des filtrres clean-air (catalyseurs) suit celui des lampes à ultraviolet.
  Le remplacement d'une lampe à ultraviolet (tous les 3 ans) s'accompagne systématiquement du remplacement du filtré clean-air associé.

Le remplacement des LED defectueuses doit etre exclusivement fait par un professionnel spécialiste agreé.

GARANTIE ET SERVICE APRÉS-VENTE

DANS LE CAS OU UN COMPOSANT ÉLECTRIQUE VIENDRAIT À ÉTRE ENDOMMAGÉ, CELUI-CI NE POT ÉTRE REMPLÉ QUE PAR UN ATELIER DE RÉPARATION RECONNU PAR LE FABRICANT, CAR DES OUTILS SPEÇIAUX SONT NÉCESSAIRES.

• En cas d'anomalie de fonctionnement, prévenez votre installereur qui devra vérifier l'appareil et son raccordement.
• Débranche complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine (La non observation de cette prescription peut comprometer la sécurité de l'appareil).
  Lors de la commande des pieces detachedes, rappelez le numero de series de l'appareil ( voir sur la page ci-entre) inscrit sur la plaque signaletique située a l'intérieur de la hotte.
  Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle (cette garantie ne couvre pas les consommables comme : les ampoules, les filtres, les LED...).
  Annexe en page 44.

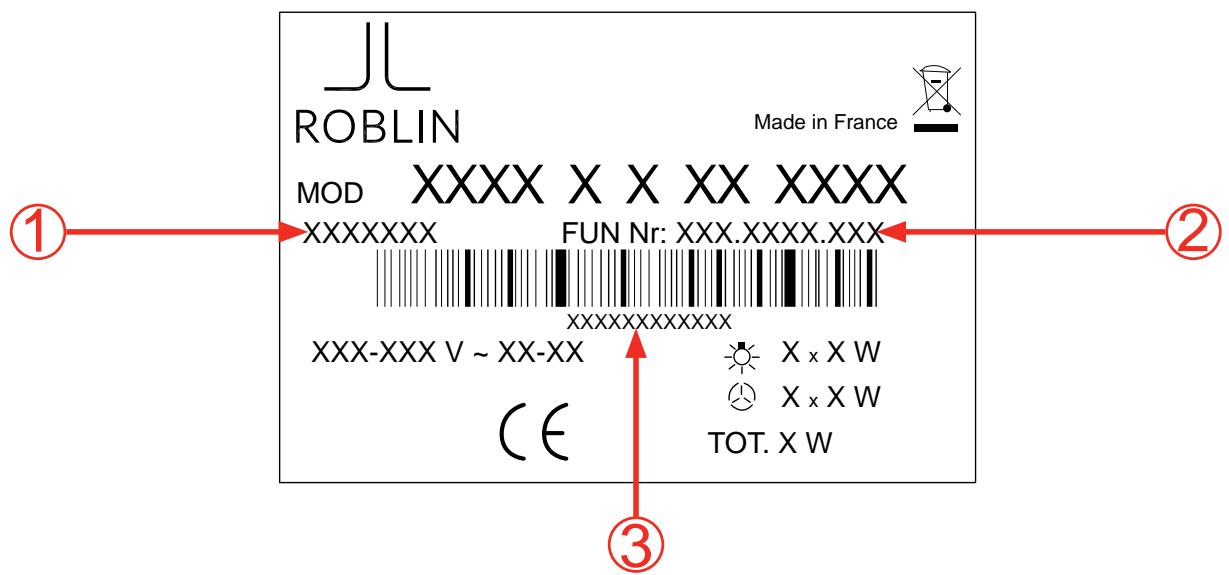

Visualiser l'étiquette signalétique collée sur le corps de la hotte, à l'intérieur, derrière les filtres. Les informations individues sur cette étiquette sont nécessaires au pôle assistance S.A.V pour une prise en charge d'assistance technique.

Pôle assistance S.A.V:04.88.78.59.93

Reporter et conserver ci-dessous les références repérées

INFORMATIONS À TRANSMETTURE SERVICE
APRès VENTE LE CAS ÉCHÉANT.

1 CODE PRODUIT :
(2) CODE FUN :
3 N° DE SÉRIE :

FR

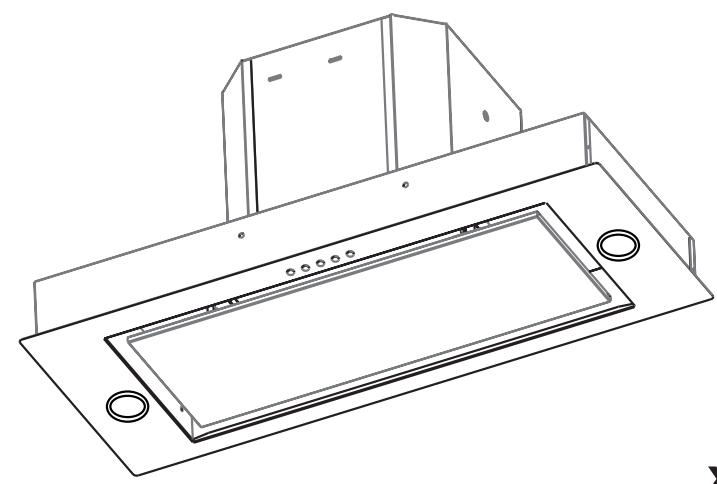

x1

Notice

SYMPHONEGROUPEASIPRANT

x1

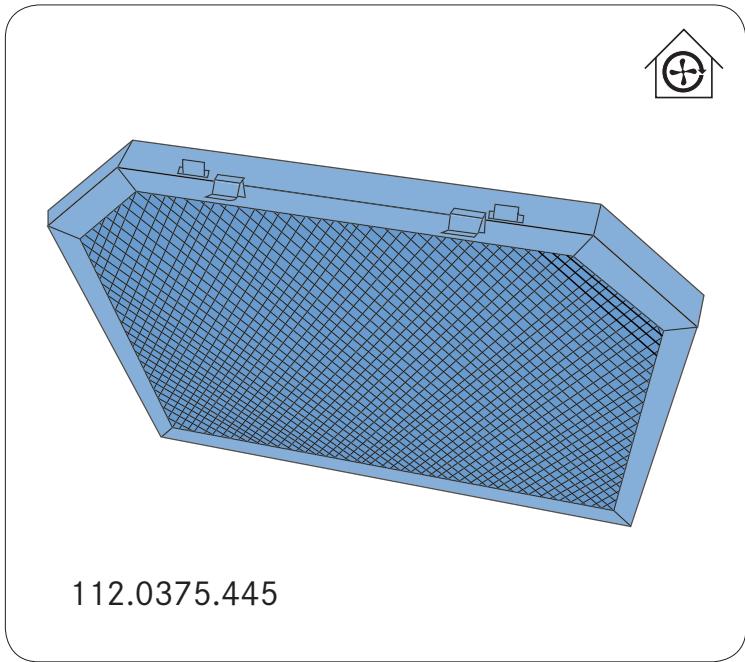

112.0375.445

x1

112.0394.996:L600

112.0394.997:L900

112.0394.998:L1200

112.0158.516

x1

ROBLIN

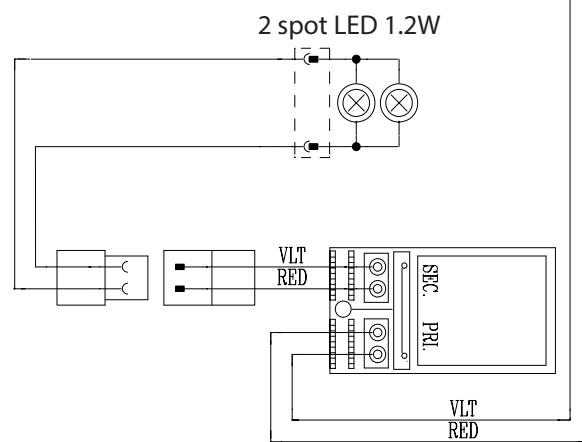

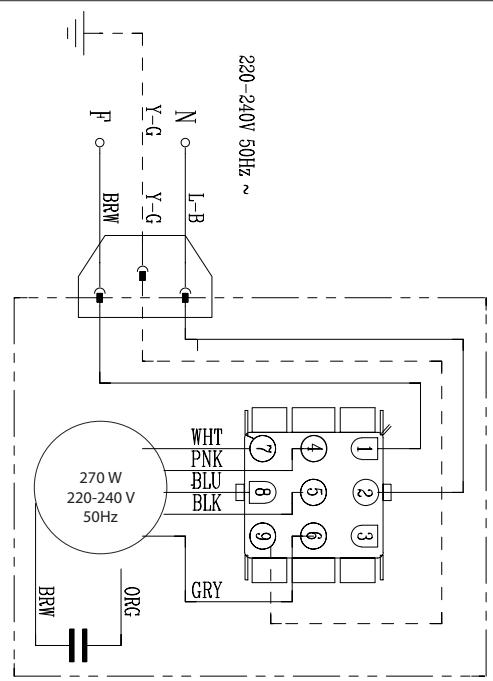

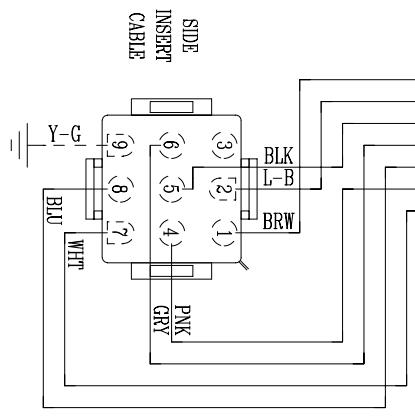

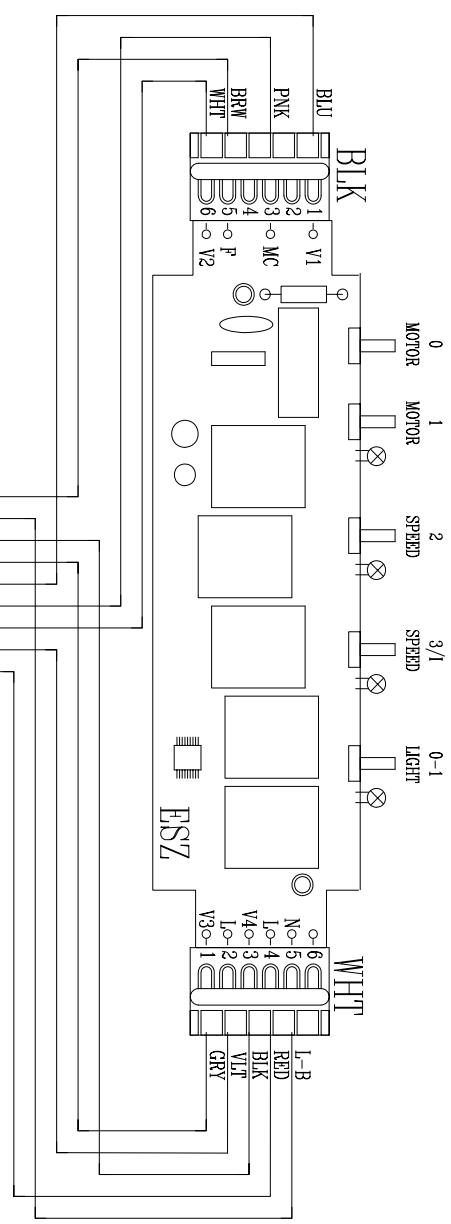

schéma électrique - electrical diagram - Stromlaufplan - Schema elettrico - esquema électrique - Elektrisch schema

A: azur, azur, azur blau / BK: black, noir, schwarz / B: blue, bleu, blau / Br: brown, brun, braun / G-Y: green-yellow, vert-jaune, grün-gelb / Gr: grey, gris, grau / LB: light blue, bleu clair, hell blau / P: pink, rose, rosa / V: purple, mauve, malver farbig / R: red, rouge, rot / W: white, blanc, weiss / W-P: white-pink, blanc-rose, weiss-rosa / Y: yellow, jaune, gelb

ROBLIN

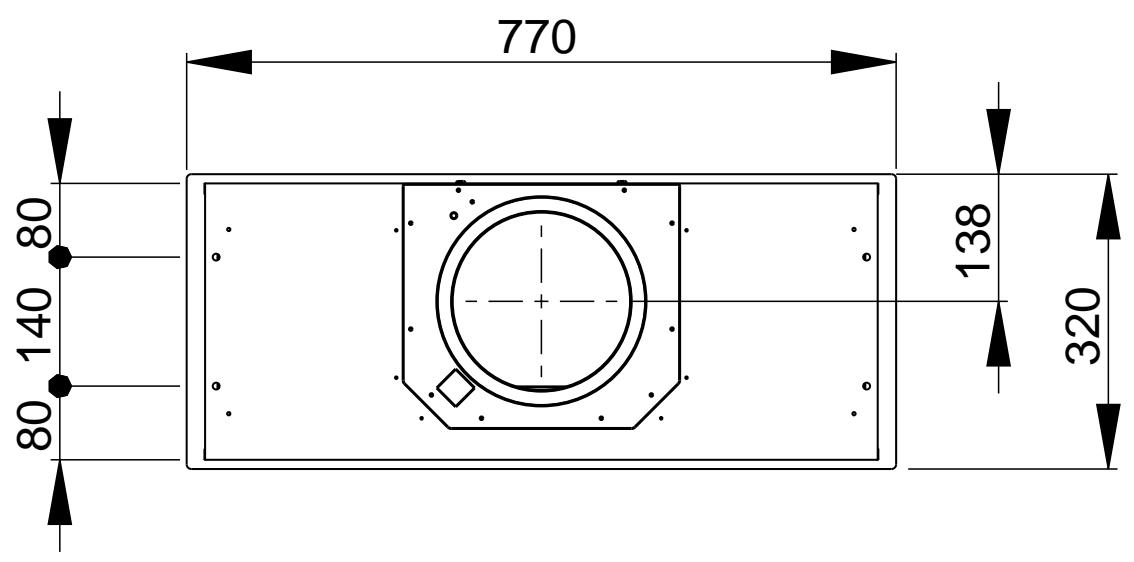

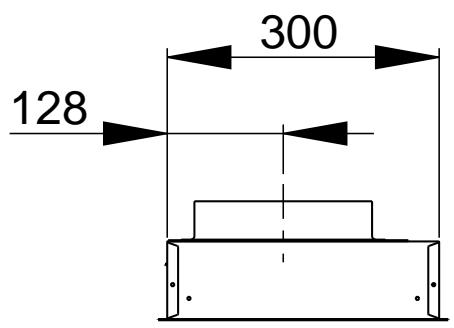

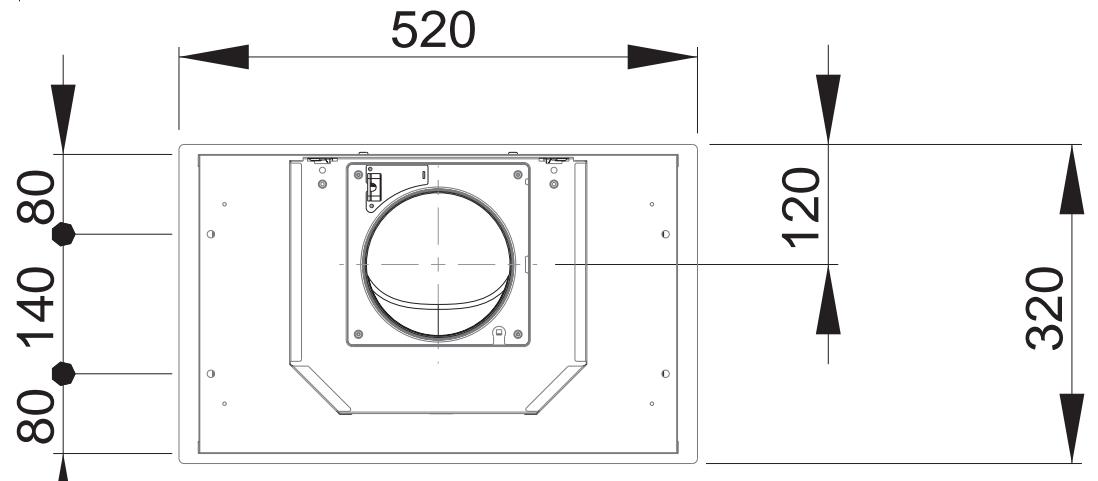

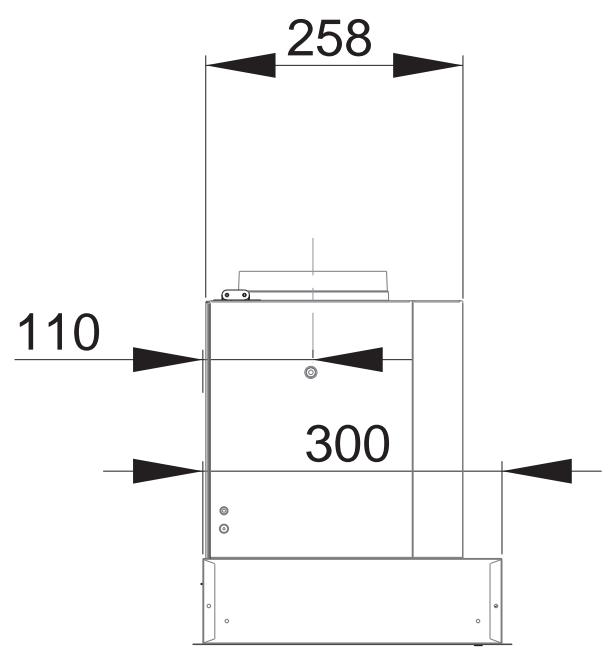

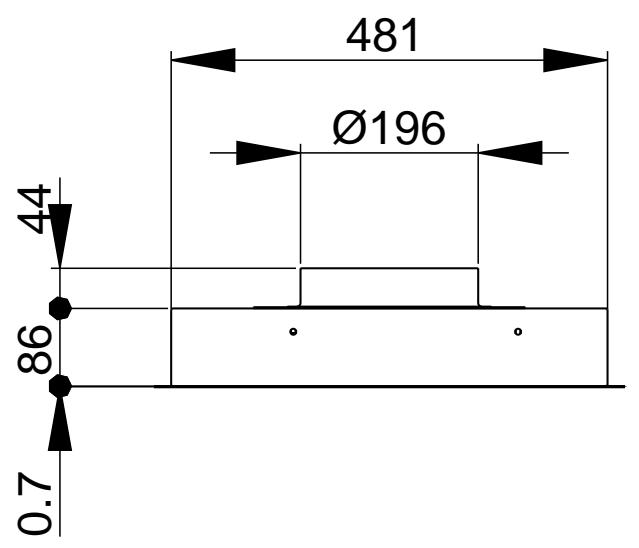

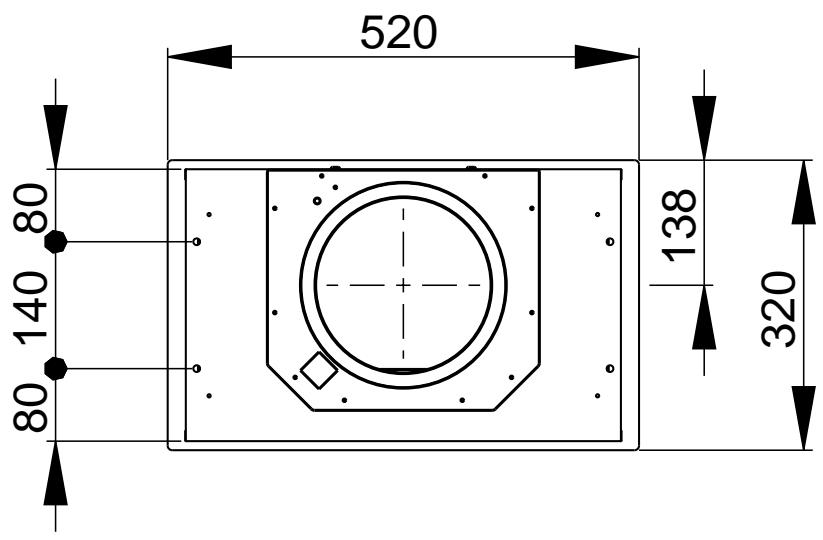

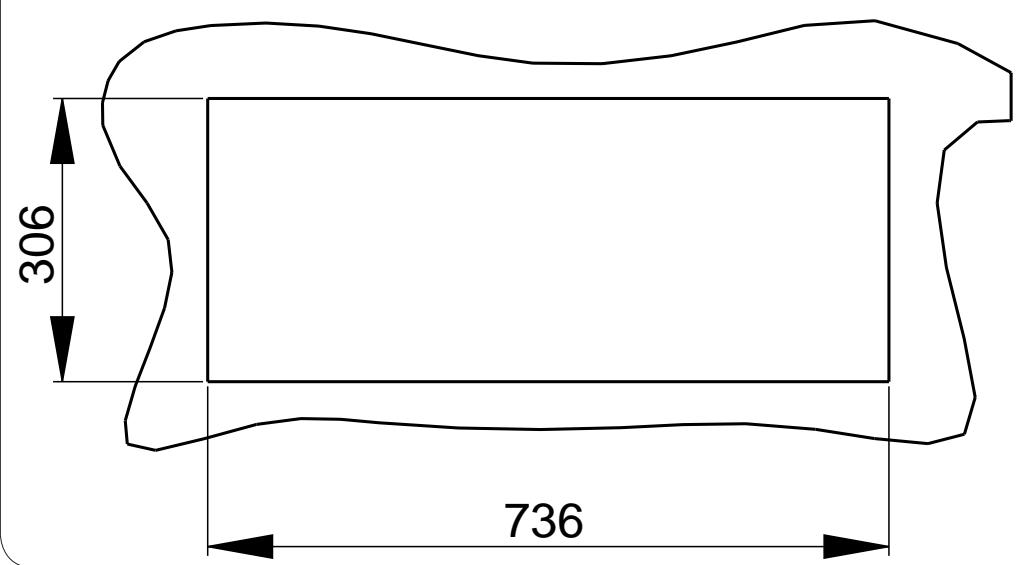

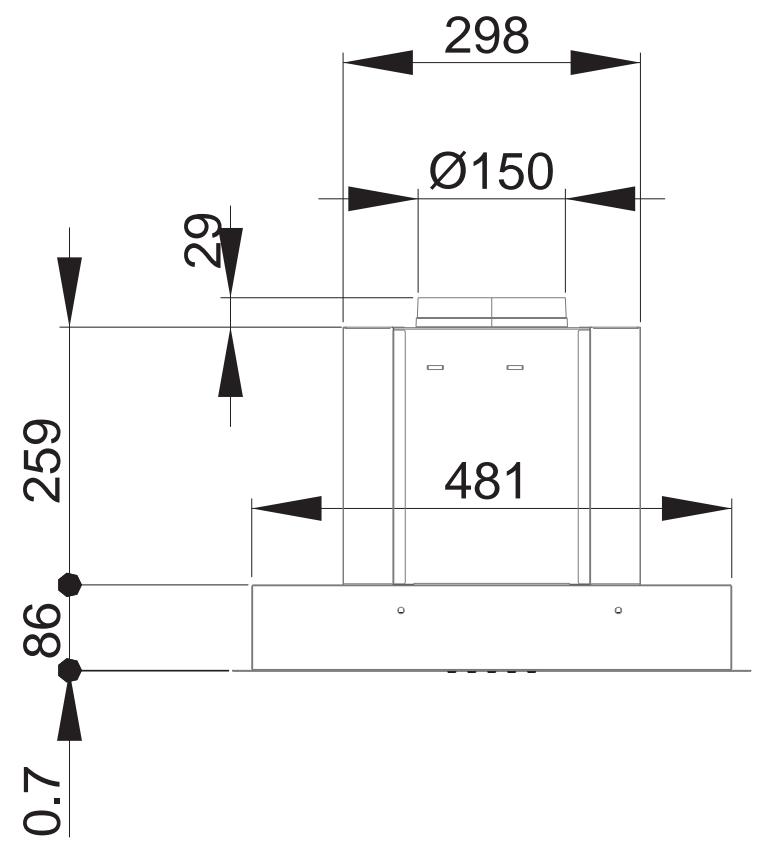

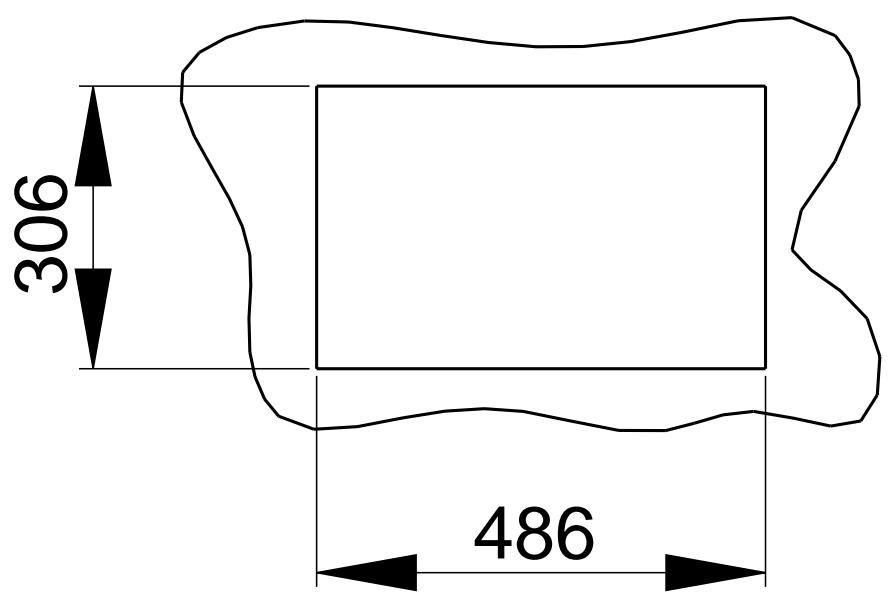

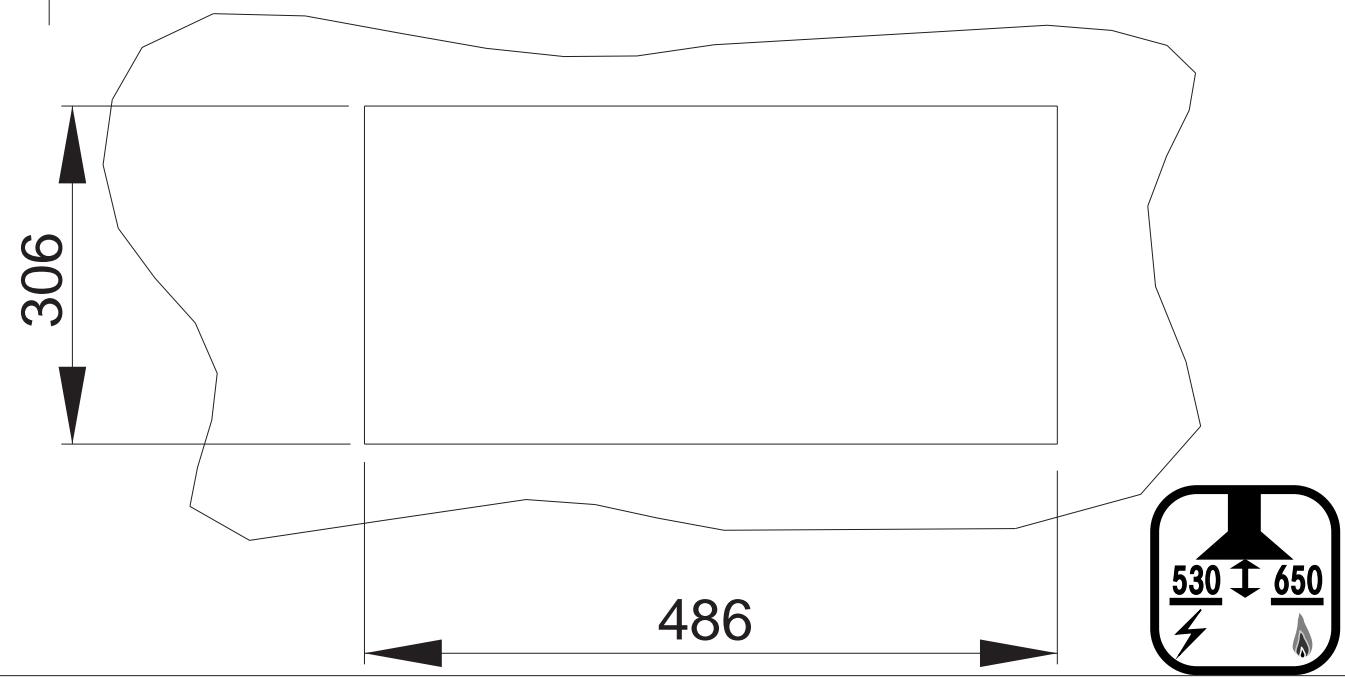

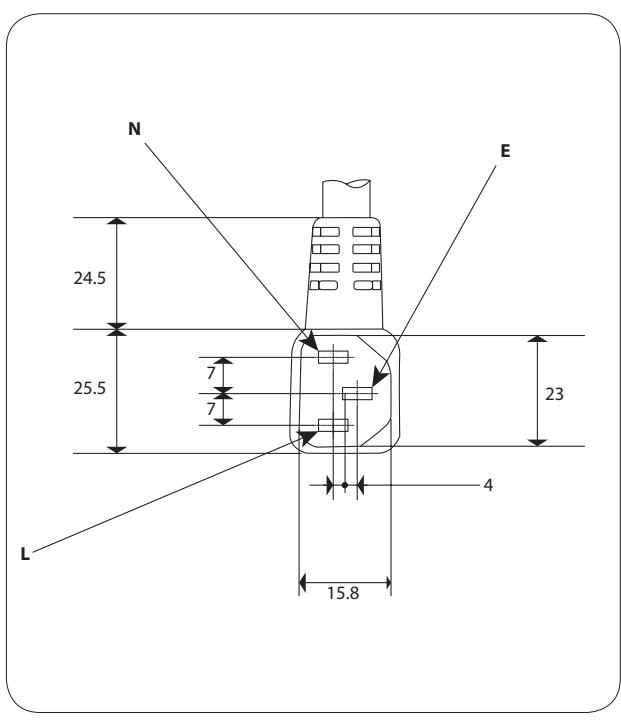

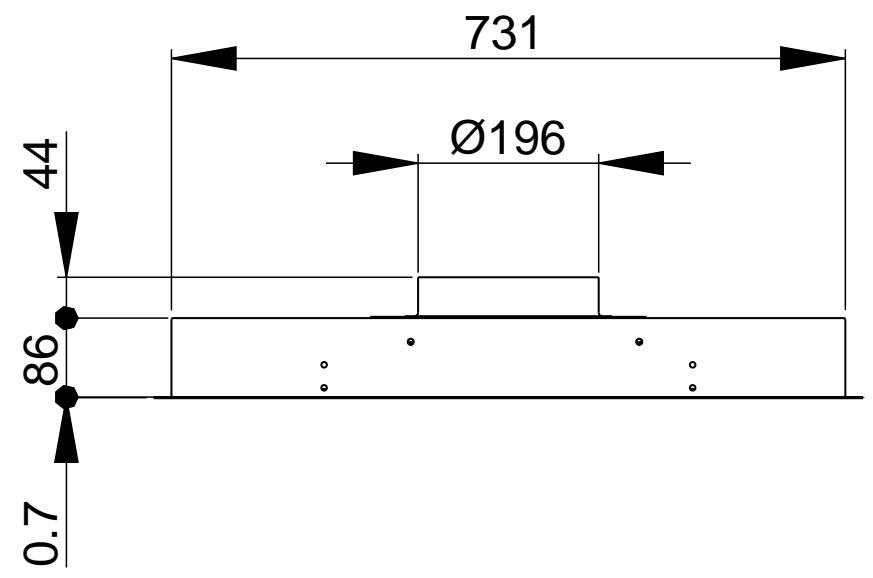

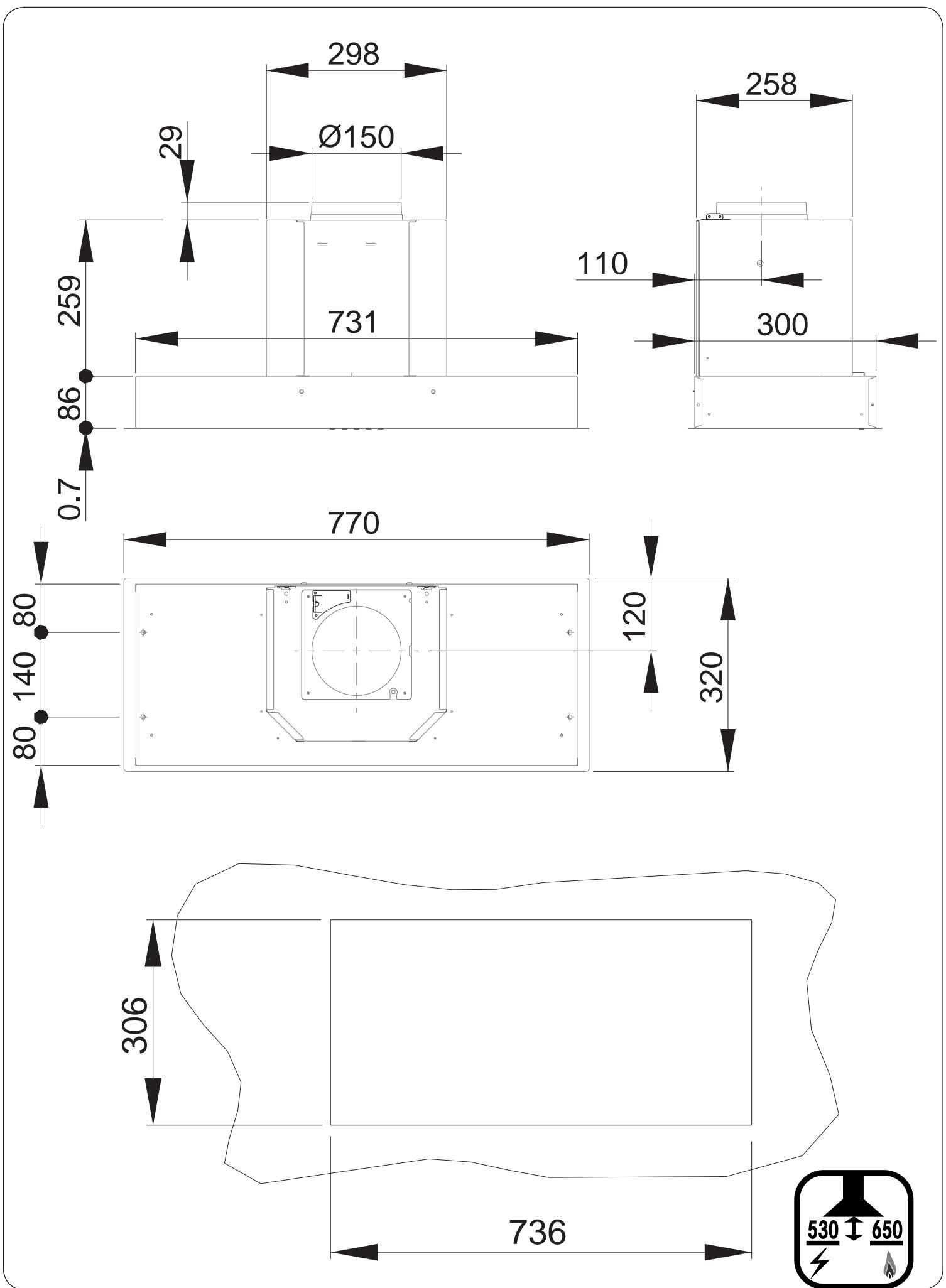

dessin technique - technical drawing - Technische Zeichnung - Disegno technician - plano técnico - Technische tekening

dessin technique - technical drawing - Technische Zeichnung - Disegno technician - plano和技术 - Technische tekening

ROBLIN

ROBLIN

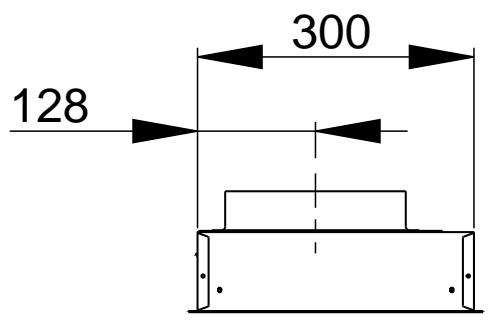

dessin technique - technical drawing - Technische Zeichnung - Disegno technician - plano técnico - Technische tekening

dessin technique - technical drawing - Technische Zeichnung - Disegno technician - plano和技术 - Technische tekening

ROBLIN

ROBLIN

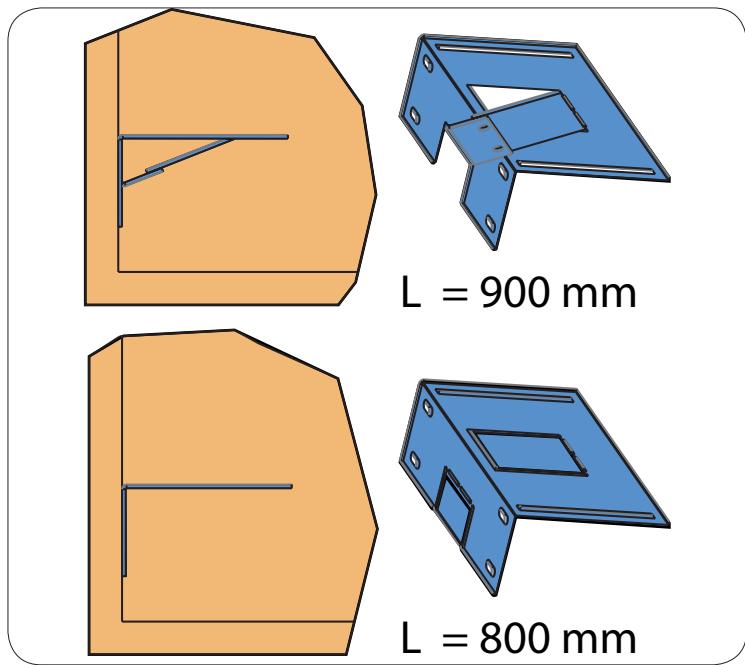

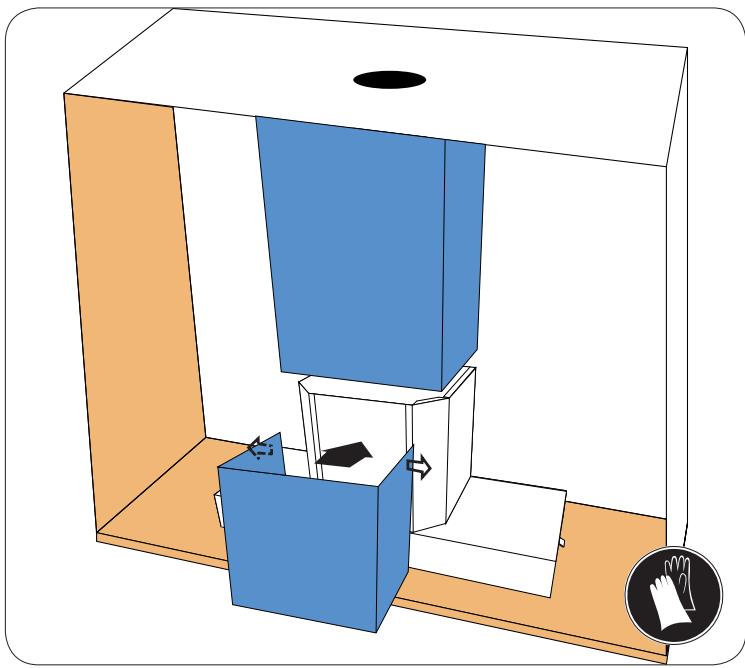

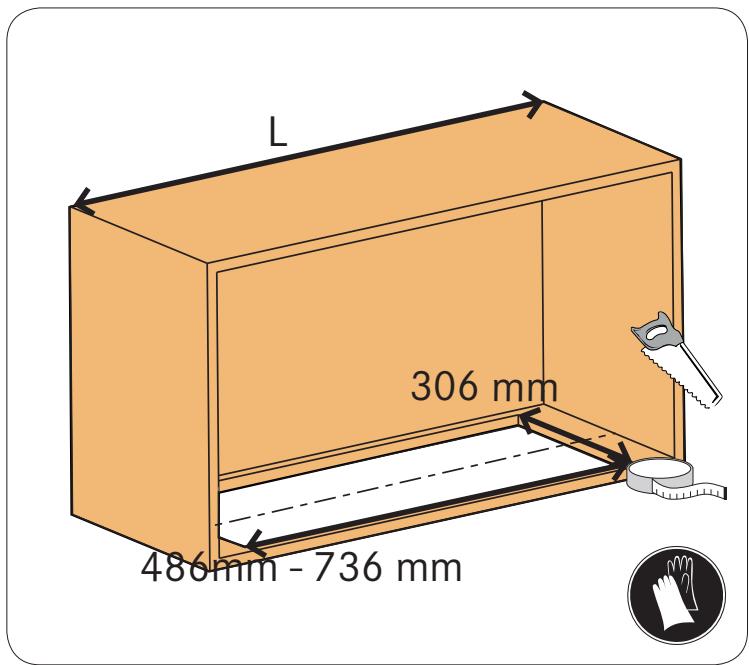

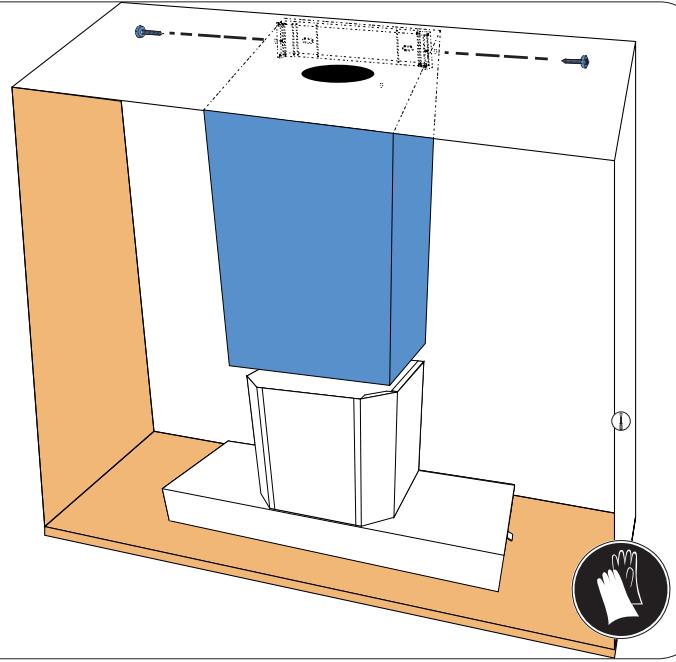

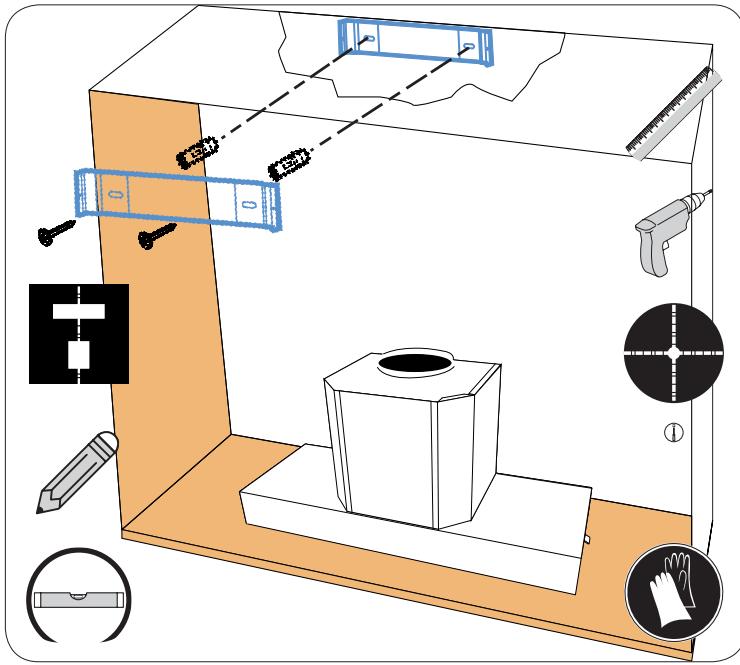

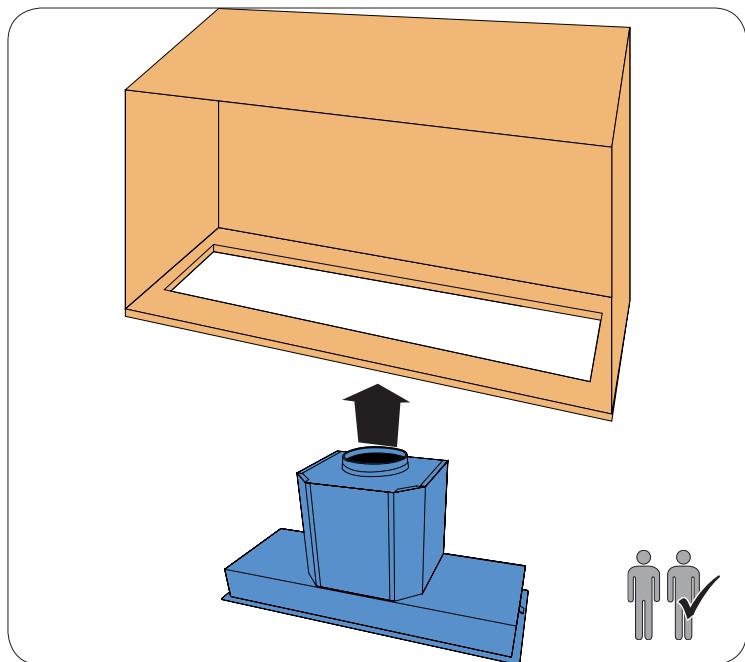

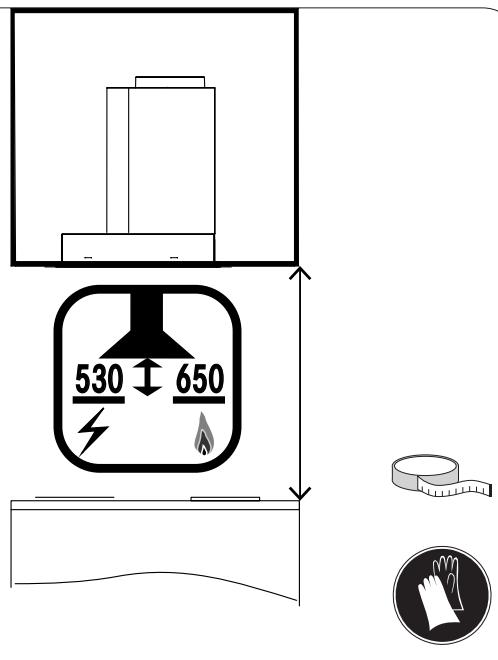

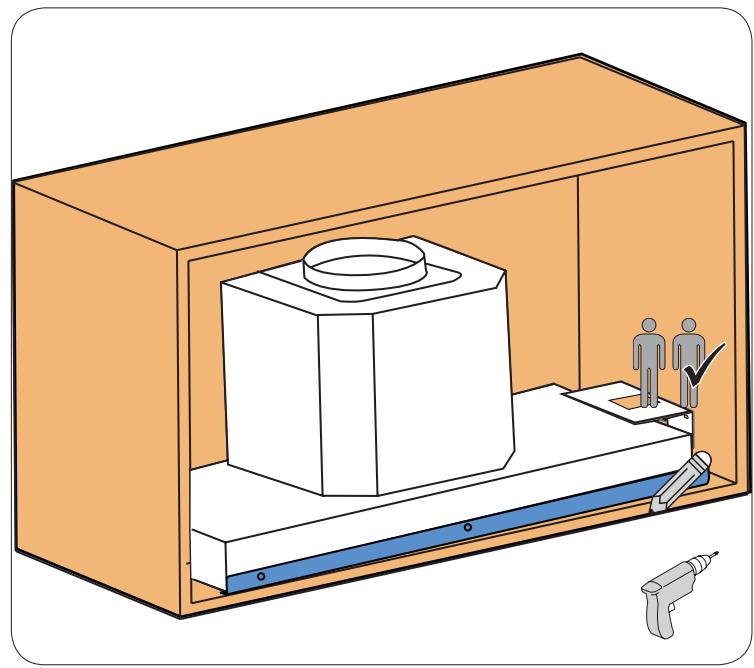

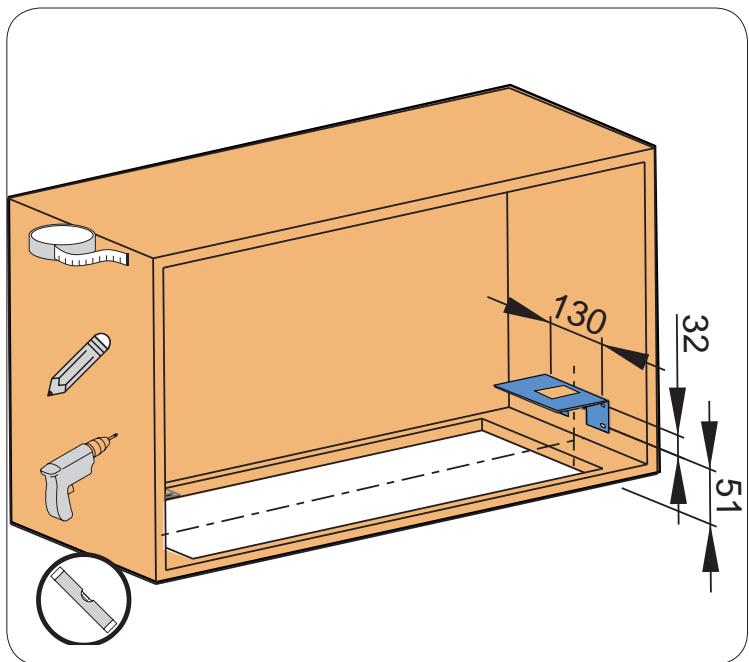

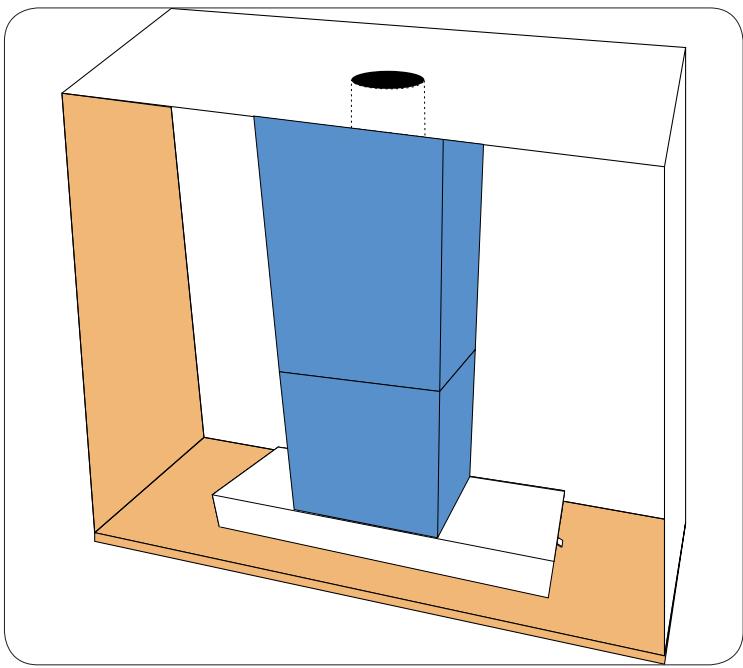

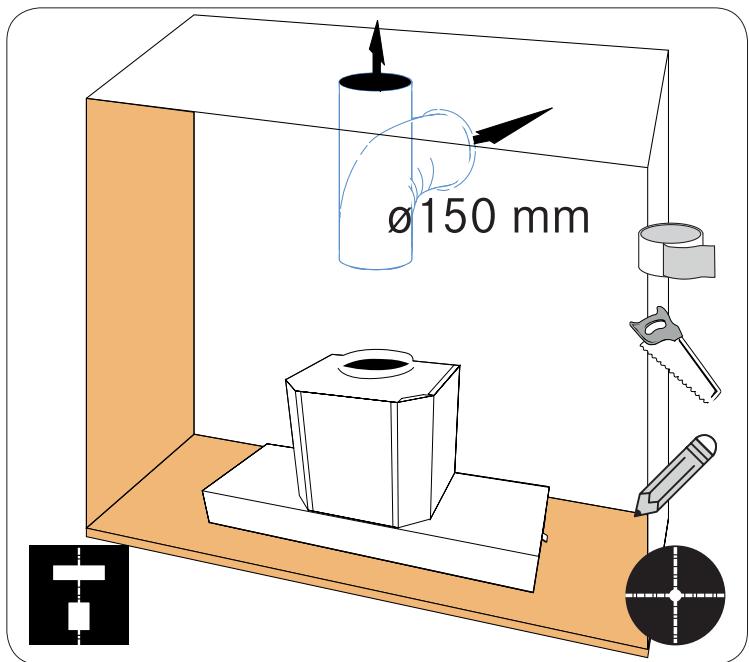

montage - fitting - Montage - montaggio - montaje - Montage

ROBLIN

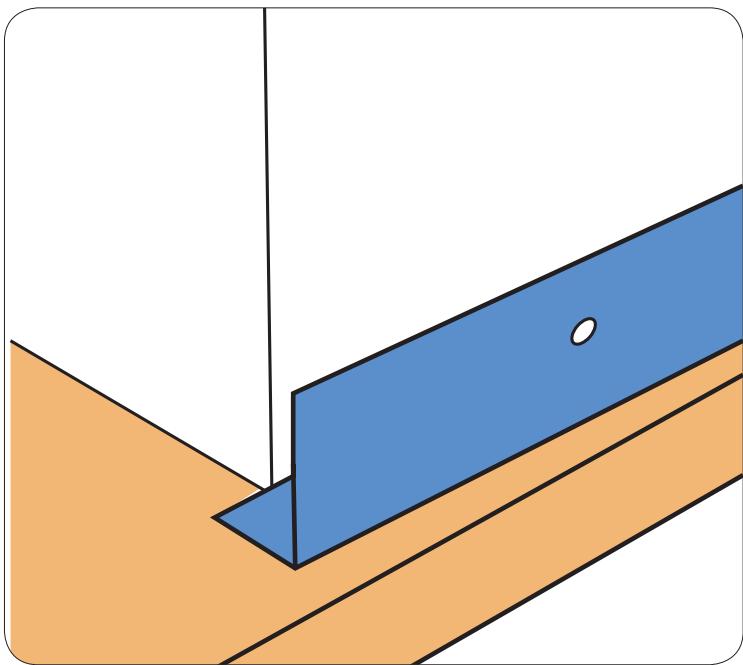

montage - fitting - Montage - montaggio - montaje - Montage

ROBLIN

montage - fitting - Montage - montaggio - montaje - Montage

ROBLIN

montage - fitting - Montage - montaggio - montaje - Montage

ROBLIN

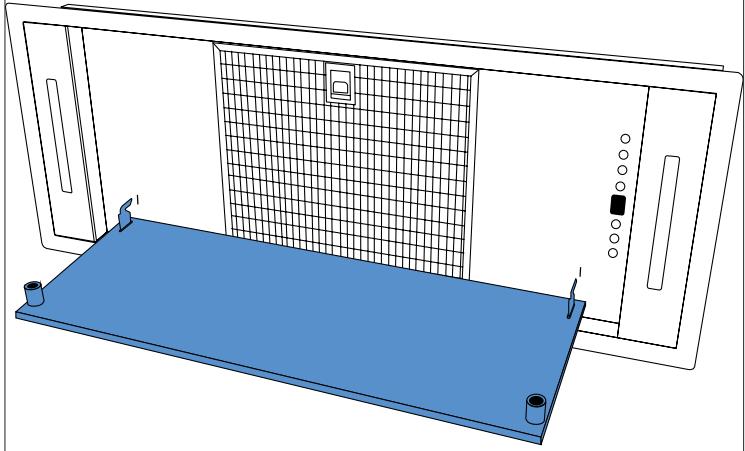

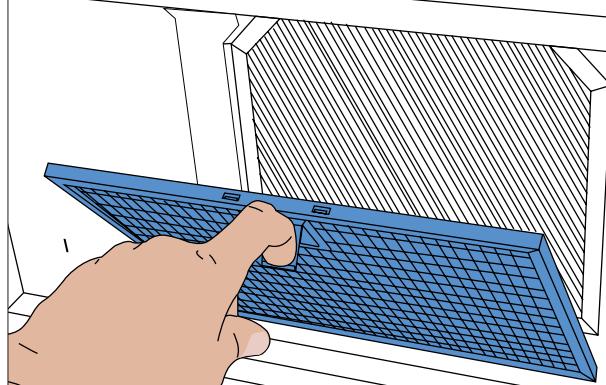

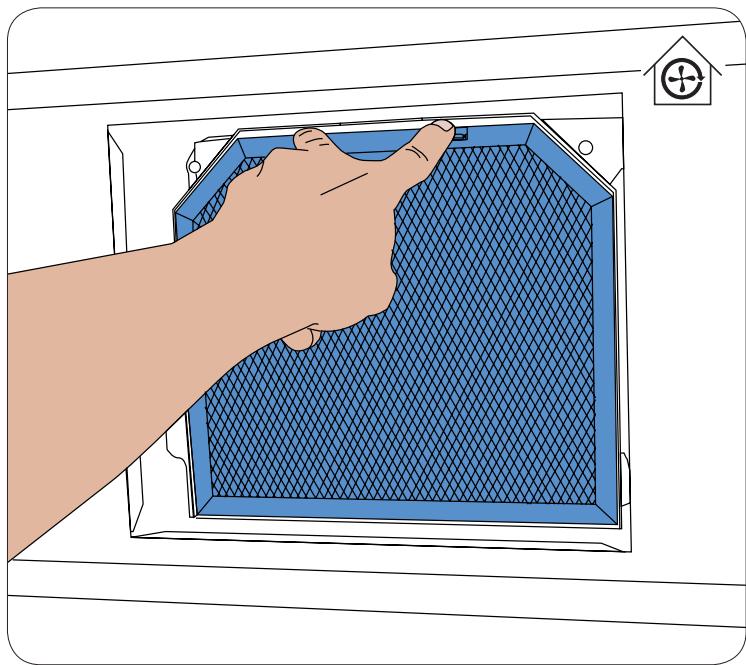

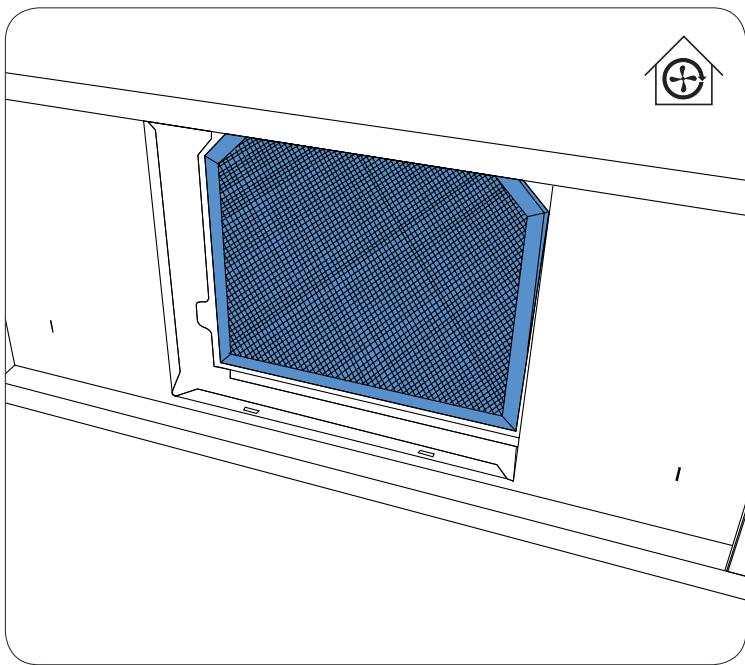

entretien - maintenance - Instandhaltung - manutenzione - mantenimiento - Onderhoud

entretien - maintenance - Instandhaltung - manutenzione - mantenimiento - Onderhoud

ROBLIN

ROBLIN

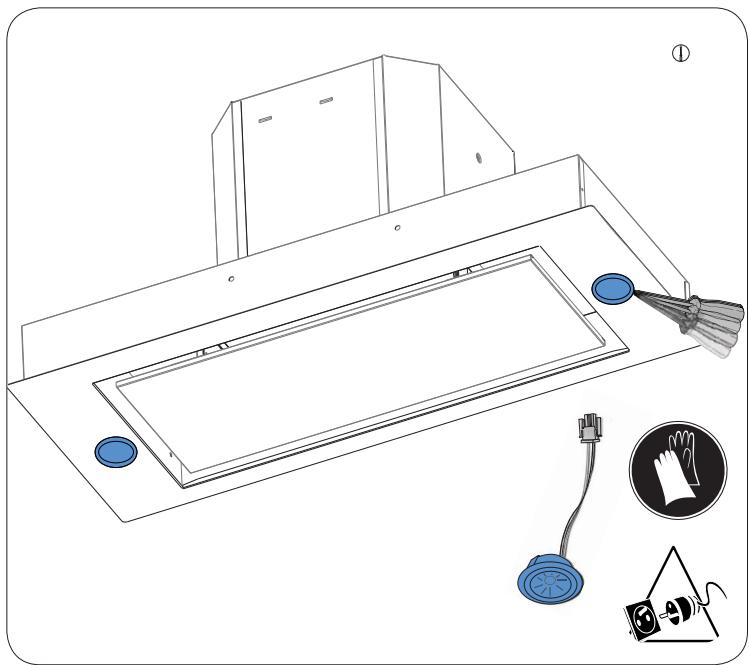

entretien - maintenance - Instandhaltung - manutenzione - mantenimiento - Onderhoud

Type de lampe	SPOT led
Puisance de fonctionnement en Watt	1.1
Puisance maximale en Watt	1.1
Tension de fonctionnement en Volts	12
Type de connexion	connecteur AMP
Dimensions hors tout en mm	diam ext 65 / diam encastrement 50x epaisseur 20

ROBLIN

commande - controls - Bedienung - ordine - mandos - Bediening

TOUCHE	ACTION	FONCTION	INFORMATIONS
◎	appui court Kurzen Druck Pulse brevamente	étéint le moteur Motor ausschalten pagado del motor
1	appui court Kurzen Druck Pulse brevamente	démarre le moteur à la première vitesse Einschalten des Motor auf erster Gesschwindig-keit arranca el motor a la prima velocidad.	touche allumée fixe Taste leuchtet El yunque
2	appui court Kurzen Druck Pulse brevamente	démarre le moteur à la deuxième vitesse Einschalten des Motors auf zweiter Gesschwin-digkeit. arranca el motor a la SECONDa velocidad.	touche allumée fixe Taste leuchtet El yunque
3/1	appui court Kurzen Druck Pulse brevamente	démarre le moteur à la troisième vitesse. Einschalten des Motors auf dritter. démarre el motor a la tercera velocidad.	touche allumée fixe. Taste leuchtet. tecla en firme.
	appui long: 2 se-condes	Démarre la quatrième vitesse avec une tempori-sation de 10 minutes, après lesquels le moteur retourne à la vitesse précédemment program-mée. désactive la fonction	Fonction indiquée pour faire face aux pointes d'émissions de fumées de cuisson. touche clignotante
	Verlängerter Druck 2 Sekunden	Geschwindigkeit mit einer Verzügerung von 10 Minuten, nach denen der Motor schaltet auf die zuvor eingestellte Geschwindigkeit. Funktion wird desaktiviert	Dieser Funktion wird benutzt wenn sich starker Rauch oder Gerüche entwickeln. Taste blinkt
	pulsación larga 2 segundos	Inicia cuarta marcha con un retraso de 10 Minutes, après de loquel el motor v成立以来 la velocidad establecida previamente desactiva la tecla de funciona	Función indicada para hacer freme a picos de las emisiones de humos de coccción. intermitente
◎	appui court Kurzen Druck Pulse brevamente	active ou déselective l'éclairage schaltet Beleuchtung alterna iluminación	touche allumée fixe (activation) Taste leuchtet (Licht eingeschal-tet) tecla fija encendida (activación)

ROBLIN

annexe

GARANTIE COMMERCIALE

La garantie commerciale fournie par la société FRANKE France SAS pour les produits de marque ROBLIN est limite aux professionnels de la distribution. Elle est applicable à la France continentale, la Corse, et aux DOM TOM.

La garantie commerciale est une garantie de de 2 ans pieces (hors frais de main d'oeuvre et déplacement). Elle s'applique à compter de la date de facturation de l'appareil au consommateur sous réserve que cette-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au Client.

Afin de satisfaire le consommateur lors de toute intervention de service après-vente, le Client s'engage à l'orienter vers le service mis en place par ROBLIN afin d'organiser la prise en charge dans les membres déliés. Le service après-vente est joignable au numéro suivant : 04 88 78 59 93.

Les éléments à communiquer au service après-vente ROBLIN sont :

• Un descriptif de la panne constatée
• la référence commerciale du produit ainsi que son numéro de série
• la copie de facture d'achat du consommateur ainsi que ses coordonnées

Cette garantie s'applique à tous problèmes techniques ou fonctionnels. Sont exclues de la garantie commerciale :

• Les pannes concernant les accessoires ou les pieces consommables (filtres, ampoules ...),
• Les dommages, pannes et défauts imputables à des causes d'origine extérieure,
• Les dommages dus à la corrosion, à un mauvais branchement ou alimentation,
• Les dommages dus au non-respect des instructions fournies par ROBLIN (installation, montage,...),
• Les pannes résultat de la modification de la construction et des caractéristiques de l'appareil de marque ROBLIN,
• Les pannes et dommages survenant suite à l'utilisation de pieces détachées non conformes à celles fournies d'origine par ROBLIN ou à un défaut d'entretien,
• Les pannes résultat d'un usage professionnel ou commercial des apparêils.

DISPONIBILITE DES PIECES DETACHEES

En application de l'article R 111-3 du Code de la consommation, pour les produits mis sur le marché à compter du 1er mars 2015, ROBLIN garantit la disponibilité des pieces détaches indispensablees à l'utilisation de ses Produits pendant une durée de 10 ans à compter de l'achat du produit par le consommateur, la facture faisant foi, sous réserve que celle-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au Client.

ROBLIN

Veuillez respectez les préconisations précédemment cités dans les paragraphs ENTRETIEN et GARANTIE ET SERVICE APRès-VENTE.

		Etape 1	Etape 2
Problèmes	Détails et/ou condi-tions des problèmes	Opérations de contrôle	Action à mener si "l'Etape 1" n'a pas permis de solutionner le problème ou si elle nécessite une opération de maintenance supplémentaire.
La hotte ne fonctionne pas.	Aucune fonction ne répond (aspiration, éclairage....).	1. VérifiezVote tableau électrique général.2. Vérifiez le branchement du cordon d'alimentation de la hotte et sa connexion au réseau électrique domestique.	Si vous constazez un défaut d'alimentation élec-trique (1 ou 2) faites intervenir un électricien. Si tout est correct et que le problème persiste, faites intervenir un réparateur spécialisé.
La hotte ne répond pas à la télécommande.		1. Vérifiez le bon positionnement des piles dans le boitier de télécommande.2. Vérifiez l'état de charge des piles de la télé-com-mande.3. La distance entre la hotte est la télécommande est trop longue ou la direction (angle) de la télé-com-mande angle vers la hotte n'est pas bonne.4. Le récepteur est désactivé.	5. Repositionnez les piles.6. Changez les piles (2piles LR03 1,5 Volts) de la télécommande.7. Modifiez la position de la télécommande.8. Suivre la procédure activation de la télé-com-mande.9. Si tout est correct et que le problème persiste, faites intervenir un réparateur spécialisé.
Bruits, vibrations, problème d'aspiration.	Version recyclage.	1. Vérifiez l'état de vos filtres (anti-odeurs).2. Vérifiez le positionnement et la fixation du filtre anti-odeurs.3. Vérifiez l'état de filtres anti-graisses.	4. Nettoyez ou changez les filtres anti-odeurs.5. Replacez les filtres anti-odeurs.6. Nettoyez vos filtres anti-graisses.7. Si tout est correct et que le problème persiste, faites intervenir un réparateur spécialisé.
	Version évacuation extérieure aspiration faible malgré un bon régime moteur.	1. Vérifiez l'état de filtres anti-graisses.2. Vérifiez l'installation de la hotte (hotte et conduit d'évacuation, clapet, longueur de tuyau, nombres de coudes, diamètre tuyau).	3. Nettoyez vos filtres anti-graisses.4. Si vous constazez un défaut d'installation ou de montage: faites intervenir libre revendeur/pe-seur.5. Si tout est correct et que le problème persiste, faites intervenir un réparateur spécialisé.
L'éclairage défaillant.		Vérifiez l'état des sources lumineuses.	Changez les lampes défectueuses.Pour des LED faites intervenir un réparateur spécialisé.

FR

ROBLIN

légendes - Legends - Zeichenerklärungen - legenda - leyendas - Legenda's

Configurations de montage préconisées, Mounting configurations recommended, Montagekonfigurationen empfohlen, Configurazioni di montaggio raccomandati, Configuraciones de montaje recomendados, Bevestigingsconfiguratives aanbevolen.

Tracez les centres, Draw centers, Draw-Zentren, Centri Draw, Centros de dibujar, Draw centers.

Alignez les apparèls plan de cuisson/hotte de cuisine, Align the hob devices / range hood, Richten Sie die Kochgeräte / Dunstabzugshaube, Allineare il cofano dispositiivi piano cottura / intervallo, Alinear el capó dispositivos encimera / campana, Lijn de kookplaat apparaten / afzuigkap,

Utilisez un outil de découpe, Use a cutting tool, Verwenden Sie ein Schneidwerkzeug, Utilizzato uno strumento di taglio, Utilice una herramenta de corte, Gebruik een snijgeredschap,

Utilisez une outil de perçage/vissage, Use a drilling / screwing tool, Verwenden Sie ein Bohr-/ Schraubwerkzeug, Utilizzato un /strumento di avvitamento di perforazione, Utilice una herramente de perforación / atornillado, Gebruik een boor-/ schroefmachine gereedschap

Utilissez une régle, Use a rule, Verwenden Sie eine Regel, Utilizzare una regola, Utilice una regla, Gebruik een regel

Utilisez un crayon, Use a pencil, Verwenden Sie einen Bleistift, Utilizzare una matita, Use un lápiz, Gebruik een potlood,
