PVS 702-39LSM - Lecteur DVD portable D-IIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur DVD portable double écran
Marque	D-iix
Modèle	PVS 702-39LSM
Double écran	Oui, deux écrans LCD 7 pouces
Taille des écrans	7 pouces (17,78 cm)
Formats de disques compatibles	DVD+R/RW, DVD-R/RW, Xvid, CD-DA, CD-R/RW
Formats de fichiers supportés	JPEG, MP3, MP4, VCD, SVCD
Batterie intégrée	Lithium-polymère, 950 mAh, 7,4 V
Alimentation externe	DC 9-12 V via adaptateur allume-cigare ou secteur
Consommation électrique	10 W
Poids	0,7 kg
Dimensions du lecteur DVD (L x P x H)	212 x 167 x 40 mm
Dimensions du moniteur (L x P x H)	212 x 166,5 x 25 mm
Température de fonctionnement	0 à 40 °C
Système de signal	PAL / NTSC
Fonctions de lecture	Lecture, pause, arrêt, avance/retour rapide (x2, x4, x8, x16, x32), répétition (chapitre, titre, disque, A-B), zoom avant/arrière, changement d'angle, sous-titres, audio
Accessoires inclus	Télécommande, adaptateur allume-cigare, 2 fixations appui-tête, câble de connexion inter-écran, mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ou légèrement humidifié. Ne pas vaporiser de produit directement sur l'écran.
Sécurité	Ne pas exposer à l'humidité, à la pluie, aux sources de chaleur. Ne pas démonter l'appareil. Utiliser uniquement les accessoires spécifiés.
Pièces détachées et réparabilité	Réparation par un technicien qualifié uniquement. Aucune pièce détachée fournie par le fabricant.

FOIRE AUX QUESTIONS - PVS 702-39LSM D-IIX

Comment installer le lecteur DVD dans la voiture ?

Fixez le support de fixation sur les barres de l'appui-tête du siège avant à l'aide des vis fournies. Emboîtez le lecteur DVD sur le support et ajustez l'inclinaison. Serrez la vis de l'axe d'ajustement d'angle. Utilisez l'adaptateur allume-cigare pour l'alimentation.

Comment connecter le moniteur externe ?

Utilisez le câble de connexion inter-écran fourni. Branchez une extrémité sur la prise AV IN du moniteur et l'autre sur la sortie AV OUT du lecteur DVD. Assurez-vous que les deux appareils sont sous tension.

Que faire si l'image est déformée ?

Essayez un autre disque. Une déformation peut survenir en mode avance rapide ou retour rapide, ce qui est normal. Si le problème persiste, le disque est peut-être endommagé.

Comment répéter une scène favorite (fonction A-B) ?

Pendant la lecture, appuyez sur la touche A-B au point de début (A), puis à nouveau au point de fin (B). La lecture se répète entre A et B. Appuyez une troisième fois pour revenir à la lecture normale.

Comment utiliser la fonction zoom ?

Appuyez sur la touche ZOOM pendant la lecture pour agrandir l'image. Appuyez plusieurs fois pour augmenter le zoom. Utilisez les touches directionnelles pour déplacer l'image. Appuyez à nouveau pour revenir à l'affichage normal.

Comment lire des fichiers MP3 via USB ?

Insérez une clé USB dans le port USB de l'appareil. Depuis le menu MODE, sélectionnez Media puis choisissez le type de fichier (musique). Naviguez avec les touches directionnelles et appuyez sur OK pour lire le fichier.

Comment régler la qualité des écrans ?

Appuyez sur SETUP, sélectionnez Réglage vidéo avec les touches directionnelles, puis validez. Vous pouvez ajuster la luminosité, le contraste, la couleur et la saturation pour chaque écran.

Quels types de disques sont compatibles ?

L'appareil lit les disques DVD+R/RW, DVD-R/RW, Xvid, CD-DA, CD-R/RW. Il prend également en charge les formats MP3, JPEG, MP4, VCD et SVCD.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux sec ou légèrement humidifié. Ne vaporisez pas de liquide directement sur l'écran. Évitez les produits abrasifs ou les objets pointus.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez la pile et remplacez-la si nécessaire. Dirigez la télécommande vers le capteur infrarouge de l'appareil à moins de 3 mètres. Évitez l'exposition directe au soleil du capteur.

MODE D'EMPLOI PVS 702-39LSM D-IIX

Lecteur DVD portable avec double écrans

Manuel d'utilisation

Photo non contractuelle

A litre impératifement avant la mise en service de l'appareil

CE

Nous, LOGICOM SA – 55 rue de Lisbonne – 75008 PARIS, déclarons que la présente déclaration de conformité est établie sous notre seule responsabilité :

Marque : D-JIX

Nom commercial : PVS 702-39L SM

Référence constructeur : P742X

Type: Lecteur DVD Portable double écran

Auquel se refère cette déclaration est conforme aux exigences essentielles et aux autres dispositions pertinentes des Directives suivantes :

CEM (2014/30/EU): relative à la sécurité et la compatibilité electromagnétique.
DBT (2014/35/EU): relative aux matériels électriques destinés à être employés dans certaines limites de tension.
- BATTERIE (2006/66/CE) : relative aux piles et accumulateurs.
RoHS (2011/65/CE) relative à la restriction de certaines substances dangereuses.
ErP (2009/125/CE) et les règlements 1275/2008 et 278/2009 : relatives à l'établissement d'un cadre pour la fixation d'exigences en matière d'écoconception applicables aux produits liés à l'énergie.

LOGICOM ne saurait etre tenu responsable des modifications apportees par l'utiliseur et leurs conséquences, qui pourraient notamment afferter la conformité du produit avec le marquage CE, toute modification non autorisée du produit annule cette déclaration de conformité.

Paris, le 01 Mars 2016

Bernard BESSIS, Président Directeur Général

SOMMAIRE

Déclaration UE de conformité 1

Présentation du PVS 702-39L SM 3

Sécurite et informations générales 3

Sécurite lié à l'écoute 5

recyclage 5

Principales caractéristiques 6

6 Schemas et fonctions 6

Vue du lecteur DVD 6

Vue du moniteur 7

Télécommande 8

Utilisation de la télécommande 9

Accessoires 9

Branchement et installation du lecteur 10

Connexion inter-ecran 10

Installation du support voiture 11

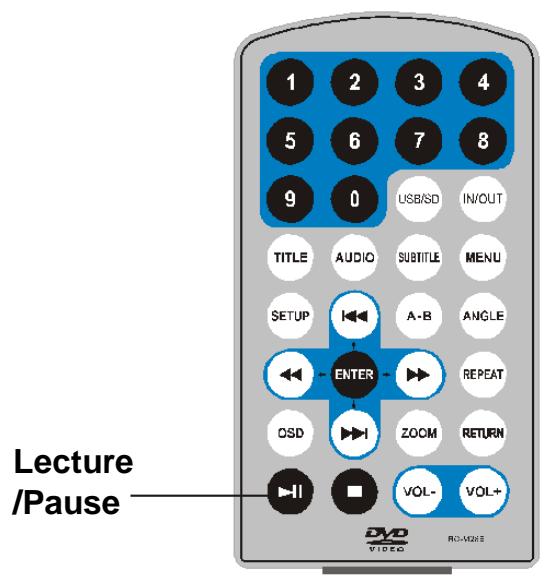

Utilisation de base 13

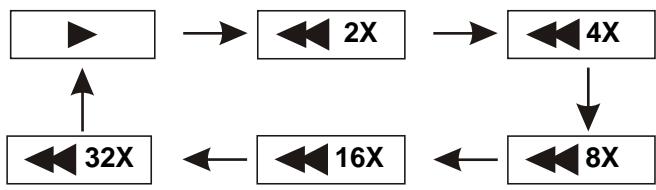

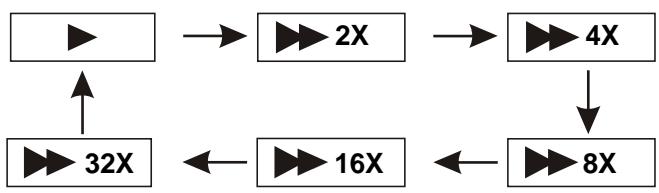

Avance rapide et retour rapide 14

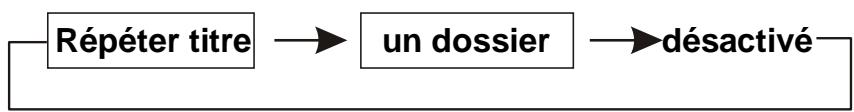

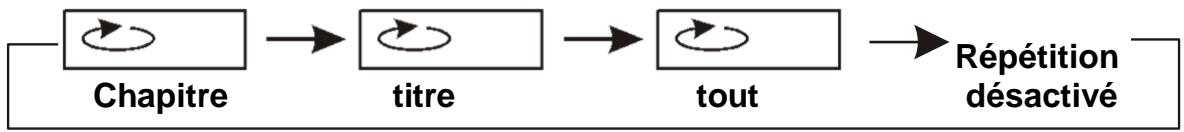

Répétition de lecture 14

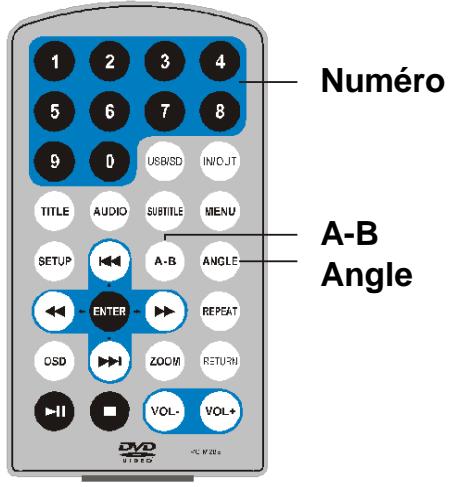

Répétition de la lecture d'une-scène favorite 15

Angle et zoom 15

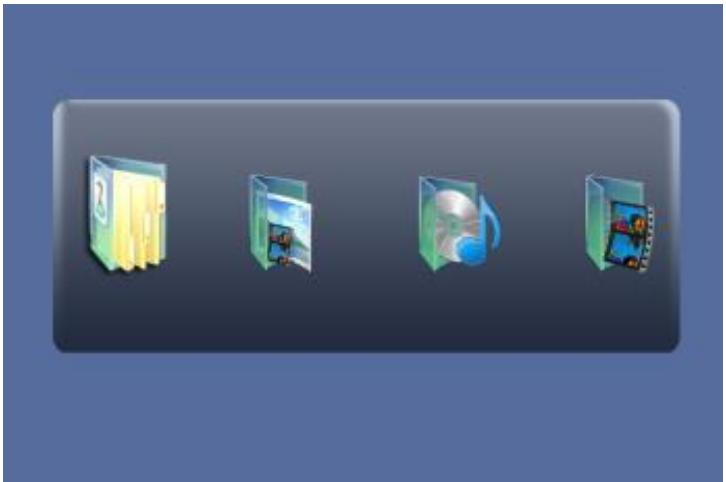

Menu principale pour carte SD/MMC et USB 16

Lecture d'un fichier.JPG 17

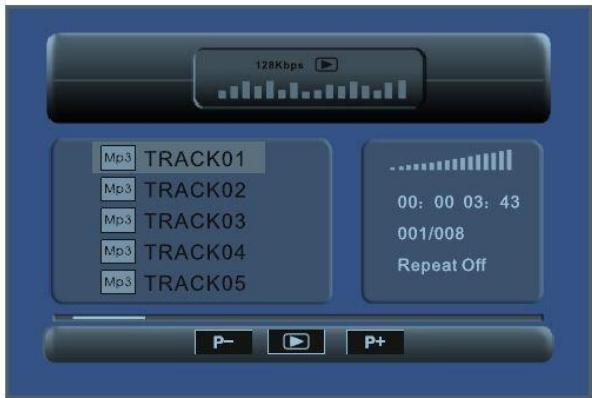

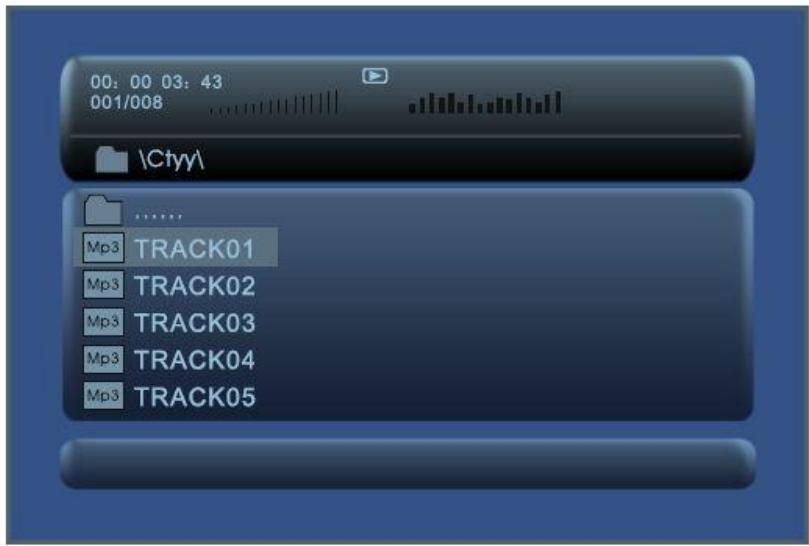

Lecture de fichiers MP3 17

Lecture de fichiers video 18

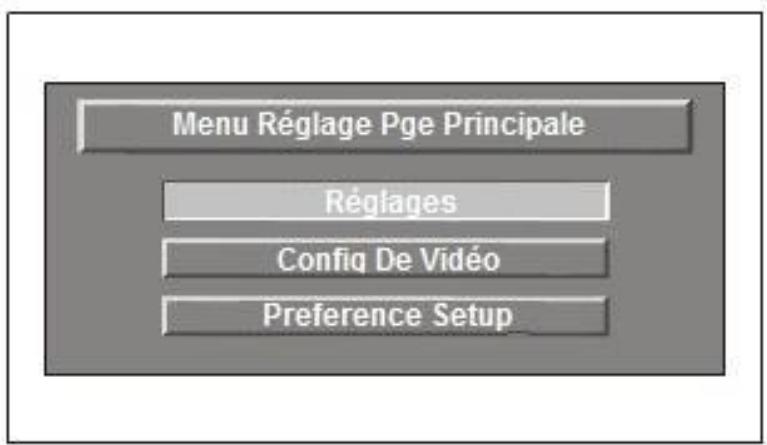

Configuration du système 18

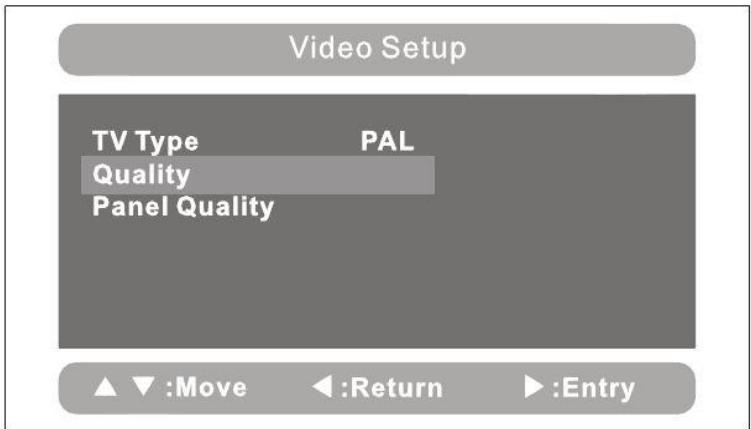

Réglage de la qualite des ecrans 19

Nos you remercions d'avoir choisi notre lecteur de DVD portable. Il comprend deux écrans de 7 pouces. Doté de composants électroniques de pointe, cet apparéil est conçu pour une utilisation à domicile, à l'hôtel, dans des bureaux, etc. pour le loisir. Sa taille compacte permet de le transporter et de l'installer facilement. Veuillez litre attentivement ce manuel avant d'utiliser l' apparéil et le保守 pour une consultation ultérieure.

SECURITE ET INFORMATIONS GENERALES

• Lisez attentivement ces instructions.
• Conserve ces instructions.
• Suívez toutes les instructions.
• Prenez en compte les averissements.
• Nettoyez-le seulement avec un chiffon doux (sec ou légèrement humidifié).
• Ne pas tenter de démonter l'appareil, il ne serait plus couvert par la garantie.
• Ne pasmettre d'objectus pointus directement en contact avec la surface et ne pas vaporiser de produit nettoyant directement sur I'écran.
• Ne pas exercer de fortes pressions sur l'écran et ne pas poser des objets dessus. Cela pourrait endommager l'écran.
• Àprous toute révision ou réparation effectuée sur ce produit, demandez au technicien de procéder à une vérification de sécurité.
  Utilisez uniquement les pieces detachedes/accessoires specifiés par le fabricant.
• Référez-vous à un personnel qualifié pour toute réparation. Une réparation sera nécessaire si l'appareil était endommagé d'une manière ou d'une autre, si le cable d'alimentation ou la prise était endommagé(e), si un liquide s'est déversé ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, ou s'il a subi une chute.
• Ne pas exposer l'appareil à la lumière directe du soleil ni à toute autre source extréme de chaleur ou de froid.
  Utilisez votre apparéil dans le respect de la vie privée d'autrui
  Tenez l'appareil éloigné de tout object métallique (pièces, clés...).
• Ne pas laisser tomber l'appareil.
• Ne l'exposez pas aux chocs, frictions et impacts.
• Température d'utilisation : 5-40°C.
• N'utilise pas de disques aux formes irrégulières, par exemple en forme de cœur ou d'étoile. Ils peuvent entrainer un dysfonctionnement de l'appareil
• Ne regardez jamais le rayon laser émis par l'appareil. Cet apparéil présente l'étiquette suivante :

• Ne pas bloquez les ouvertures de ventilation. Elles ne doivent jamais être obstruées en plaçant votre DVD portable sur un coussin ou un canapé ou autre surface similaire. Les fentes et ouvertures sur l'unité sont prévues pour la ventilation.
• Ne placez pas votre DVD portable sur un chariot, un support, un trépied ou une table. L'appareil pourrait tomber, ce qui pourrait cause des dommages ou des blessures.
• Ne jamais placez d'objets lourds ou tranchants sur l'écran LCD.
  N'tilisez que I'adaptateur allume cigare fourni avec le DVD portable. L'utilisation de tout autre

adaptateur annulera la garantie.

• La prise de l'adaptateur allume cigare est utilisé comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible.

AVERTISSEMENT: Afin de réduire tout risque d'incendie ou de choc électrique :

• Ne pas exposer cet apparéil à la pluie ou à l'humidité.
• Ne pas exposer le produit à des gouttes d'eau ou à des éclaboussures et ne placer aucun object de rempli de liquide, tel un vase, sur l'objet.
• N'exposez pas l'appareil au feu, ou d'autres environnements dangereux. Par exemple, dans des stations essence ou des zones ou des produits explosifs sont utilisés
• Ne pas utiliser le produit à proximé de sources inflammables ou explosives.
• La prise d'alimentation est utilisé comme système de déconnexion et doit toujours être facilement accessible.
• Afin de déconnecter complètement l'appareil de l'électricité, la prise d'alimentation doit être déconnectée de la prise électrique.
• Ne tentez pas d'outrepasser la mesure de sécurité de la fiche polarisée ou de la prise de terre. Une fiche polarisée possède deux broches, dont l'une est plus large que l'autre. Une fiche avec une prise de terre possède deux broches plates et une troisième broche ronde pour la prise de terre. La broche la plus large et la troisième broche constituent des mesures de sécurité importantes visant à vous protéger. Si vous ne parvenez pas à insérer complètement la prise dans la prise électrique murale, contactez votreElectricien pour remplancer la prise murale obsoLète.
• Débranchez cet apparéil durant les orages ou lorsqu'il n'est pas utilisé durant une longue période.
• Eteignez l'appareil dans les lieux représentant des risques d'explosion et lorsque vous voyageez en avion.
• Ne touche pas le cordon d'alimentation lorsque vos mains sont mouillées et ne tirez pas sur le chargeur pour le débrancher.
  Le cable d'alimentation doit etre mis en place de sorte que I'on ne marche pas dessus ou qu'il soit ecrasé particulierement a I'endroit de la prise, a I'endroit ou il est branché et a I'endroit d'ou il sort de l'appareil.
• Ne surchargez pas la prise électrique. Utilisez uniquement la source d'alimentation comme indiqué.
• N'installez pas cet apparéil près de sources de chaleur telles que des plaques électriques, cusinières ou autres (meme les amplificateurs).

Ces symboles rappellent à l'utilisateur d'être prudent pour éviter les risques d'électrocution

MISE EN GARDE : AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE. NE CONTIENT AUCUNE PIECE POUVANT ÉTRE RÉPARÉE NI REMPLACÉE PAR L'UTILISATEUR. CONFIER TOUTE RÉPARATION À UN TECHNICIEN QUALIFIÉ.

SECURITE LIE A L'ECOUTE

• Avant l'utilisation des écouteurs, vérifier que le volume sonore ne soit pas à son maximum et ainsi éviter d'entrainer des pertes auditives.
• Les niveaux sonores élevés sont destinés aux individus ayant des capacités auditives diminuées et non aux personnes possédant des facultés auditives normales.
• Ne pas utiliser les écouteurs pendant que vous conduisez.
• Régler le volume de telle sorte que vous puissiez entendre les sons de votre environnement.
  L'écoute d'un baladeur musical à force puissance peut endommager l'oreille de l'utilisateur et entrainer des troubles auditifs (surdité, bourdonnements, acouphènes et hyperacousie).

Afin de prévenir ces risques il est recommandé de ne pas utiliser l'appareil à plein volume, la durée d'utilisation ne doit pas excéder une heures par jour.

• Ce produit est conforme à la norme EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 « Matériel de traitement de l'information, sécurité, partie 1 : exigences générales » conformément à l'arrêté du 25 Juillet 2013 portant application de l'article L. 5232-1 du code de la santé publique relatif aux baladeurs musicaux.
• Ne pas utiliser de modèles de casque ou d'écouteurs pré-amplifié ou amplifié (c'est-à-dire avec un contrôle de volume qui leur est propre et/ou auto-alimenté par une batterie ou des piles), car ils ne garantissent pas un respect de la puissance sonore maximale.
• Afin d'éviter des dommages auditifs évventuels, ne pas écouter à un niveau sonore élevé pendant une longue durée.

RECYCLAGE

Le symbole indiqué ici et sur l'appareil signifie que l'appareil est classé comme un équipement électrique ou électronique et qu'il ne doit pas être mis au rebut avec d'autres déchets menagers ou commerciaux en fin de vie.

La directive DEEE 2012/19/EU (directive relative aux déchets d'équipements électriques et électroniques) a été instaurée pour recycler les appareils à l'aide des techniques de récapération et de recyclage les plus performantes, afin de minimiser les effets sur l'environnement, Traits les substances dangereuses et éviter les décharges de plus en plus nombreuses.

Consignes de mise au rebut de l'appareil pour les utilisateurs privés :

Lorsque you n'utilisez plus l'appareil, mettez-le au rebut en respectant les processus de recyclage locaux. Pour de plus amples informations, contactez les autorités locales ou le revendeur de l'appareil.

Consignes de mise au rebut de l'appareil pour les utilisateurs professionnels :

Les utilisateurs professionnels doivent contacter leurs fournisseurs, vérifier les conditions générales du contrat d'achat et s'assurer que cet apparéil n'est pas mélangé à d'autres déchets commerciaux lors de sa mise au rebut.

PRINCIPALES CHARACTERISTIQUES

• Deux écrans LCD 7 pouces couleur haute luminosité
• Compatible avec les formats DVD, VCD, MP3, MP4, CD, JPEG, Xvid etc. Haut-parleur stéreo intégré.
• Batterie rechargeable au lithium-polymère intégrée modèle GSP053093 - 950mAh - 7.4V
• Prise en charge des systèmes PAL ou NTSC
• Prise en charge des systèmes d'exploitation en plusieurs langues, avance/retour rapide, fonction de répétition
• Fonction de zoom avant/arrête
• Prise en charge de la fonction de signal sortie AV

9, DC IN 9V
10, DC OUT
11, AV OUT
12, Prise Ecouteurs
13, Réglage volume
14, Lecteur de carte SD/MMC
15, Lecteur USB
16, Support
17, Position de l'étiquette évaluation

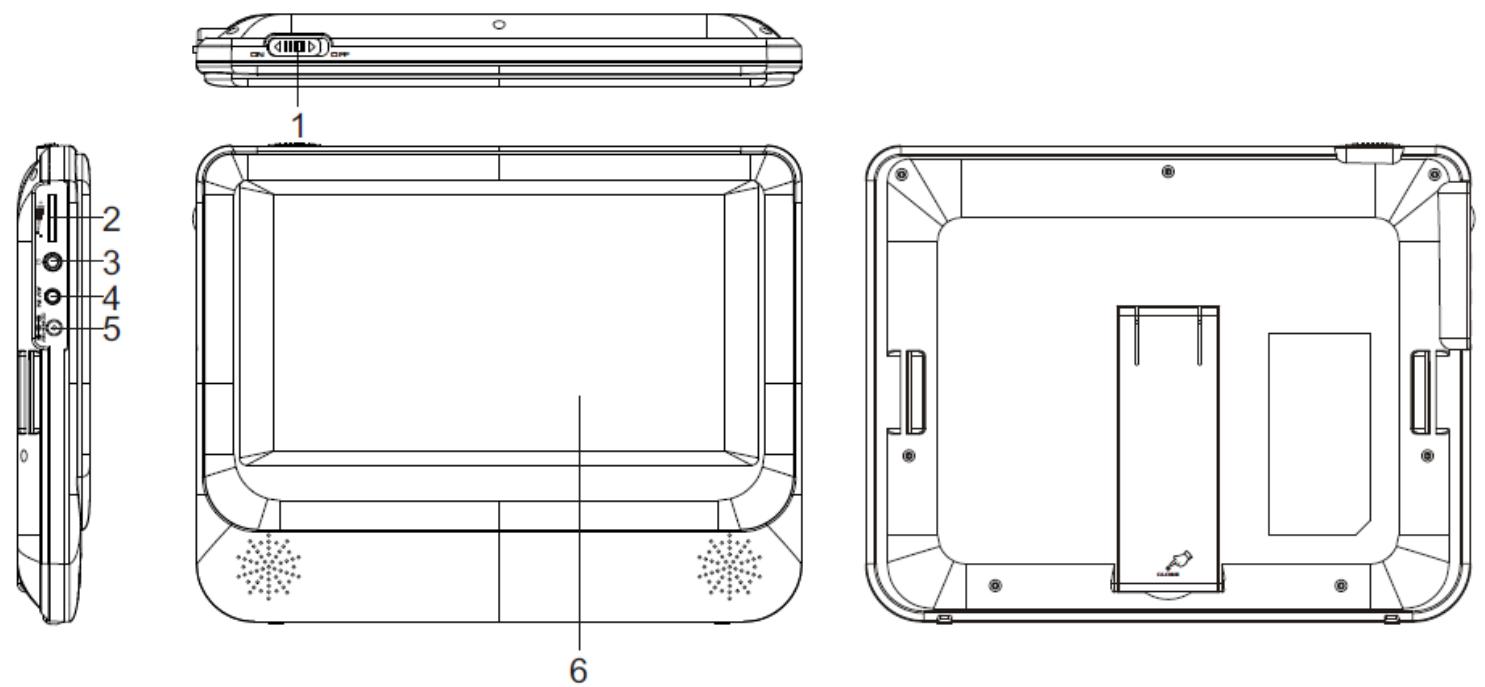

Vue du moniteur

1, Interrupteur On/Off
2, Réglage volume
3, Prise Ecouteurs

4, Fiche AV IN (connexion inter-écran)
5, DC IN 9V
6, Moniteur LCD

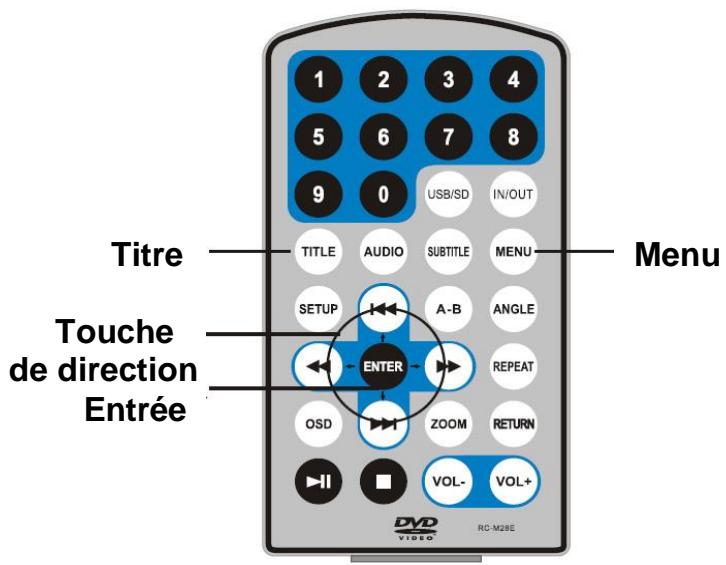

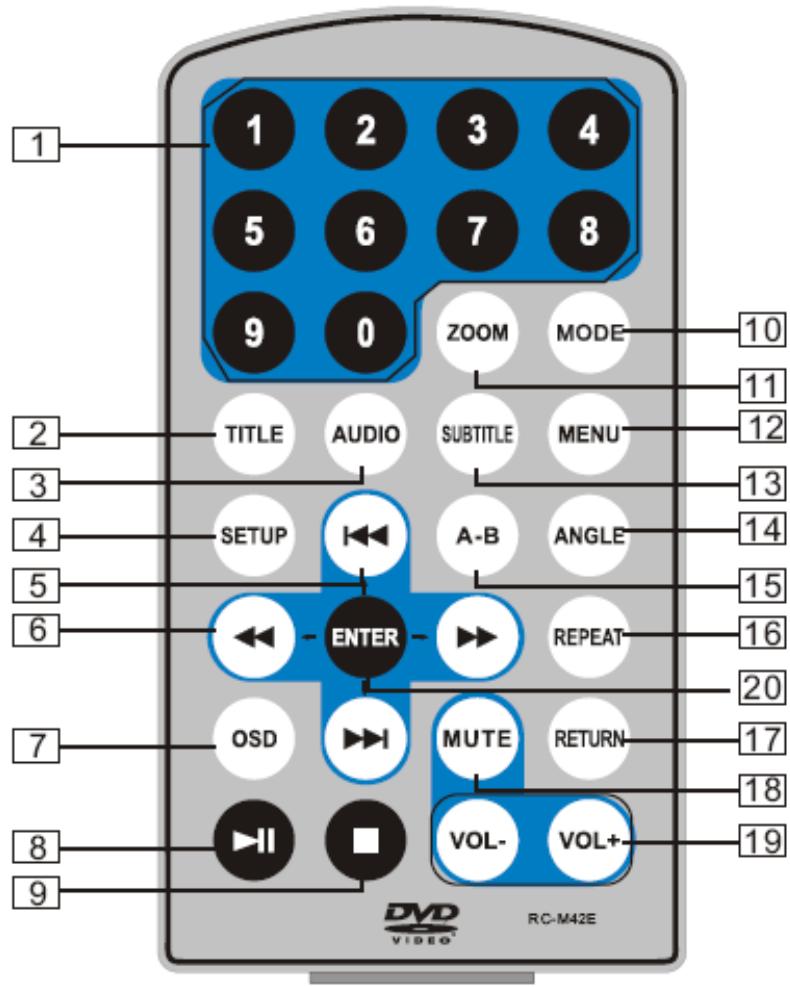

Télécommande

1. Touches numériques
2. TITLE (pour afficher les informations sur le titre)
3. AUDIO (pour sélectionner la langue audio)
4. SETUP (pour acceder au menu de configuration ou le quitter)
5. Touche Précédent/Suivant (pour acceder au chapitre ou à la scène précédente/suivante pendant la lecture)
6. Touche avance/retour rapide (pour défiler rapidement vers l'avant/l'arrière en multipliant la vitesse par 2, 4, 8, 16 ou 32)
7. OSD (pour afficher les informations sur le disque pendant la lecture)
8. Lecture/Pause
9. Arrêt (une pression : arrêt au point de lecture actuel ; appuyez sur pour poursuivre la lecture ; appuyez de nouveau pour arrêtier la lecture)
10. MODE (pour basculer entre plusieurs modes)
11. ZOOM (pour effectuer un zoom avant/arrête sur l'image pendant la lecture)
12. MENU (pour ouvrir ou fermer la page de menu)
13. SUBTITLE (pour sélectionner la langue de sous-titrage lors de la lecture du DVD)
14. ANGLE (pour modifier l'angle d'affichage lors de la lecture d'un disque prénant en charge les changements d'angle)
15. A-B (pour répéter une partie spécifique du point A au point B; appuyez de nouveau pour annuler la lecture répétede)
16. REPEAT (pour répéter la lecture du titre, du chapitre ou de la piste)
17. RETURN (pour revenir au menu principal)
18. MUTE (pour désactiver/activer le son du haut-parleur)
19. VOL + / - : (pour régler le volume)
20. ENTER (pour confirmer)

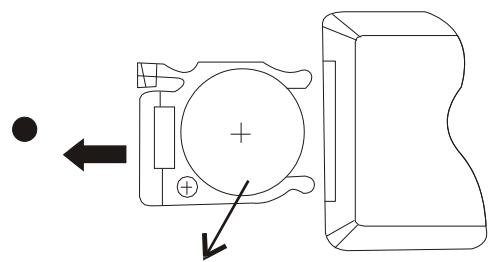

Insérez la pile dans la télécommande comme illustré ci-dessous

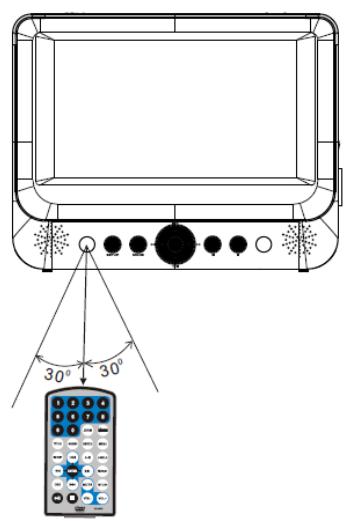

Lors de l'utilisation de la télécommande, assurez-vous que le voyant infrarouge est dirigé vers le capteur infrarouge de l'appareil. La distance entre l'appareil et la télécommande doit être inférieure à 3 mètres. Reportez-vous à l'illustration suivante.

ACCESSIONS

Remarques :

• Evitez de faire tomber l'appareil ou de le placer dans un environnement humide.
• Evitez d'exposer le capteur infrarouge de l'appareil aux rayons du soleil
• Remplacez la pile de la télécommande si celle-ci ne fonctionne plus.

Ecran LCD 7 pouces	2
Télécommande	1
Adaptateur pour allume-cigare	1
Fixation appui-têtes	2
Mode d'emploi	1
Câble de connexion inter-écran	1

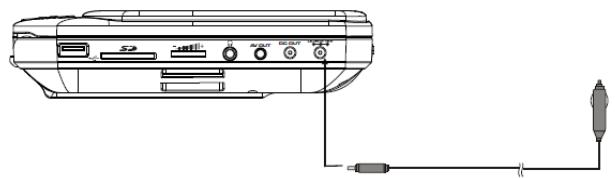

BRANCHEMENT ET INSTALLATION DU LECTEUR

Si vous utilisez un adaptateur pour allume-cigare pour alimenter l'appareil :

Branchez la fiche de l'adaptateur sur la prise d'entrée DC IN 9V de l'appareil puis branchez l'autre extrémité sur la prise d'allume-cigare de la voiture. Reportez-vous à l'illustration ci-dessous.

Remarques :

L'adaptateur pour allume-cigare est disponible uniquement si l'alimentation de la voiture est sur 9-12V.
- La prise allume cigare est utilisé comme dispositif de débranchement, le dispositif de déconnexion doit rester facilement accessible.

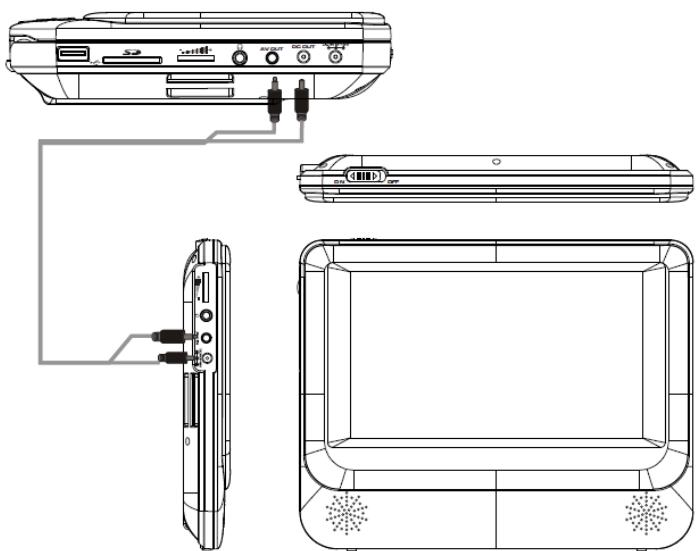

CONNEXION INTER-ECRAN

Vouss pouze également raccorder le moniteur au lecteur DVD pour avoir la meme image que le lecteur sur le moniteur. Reportez-vous à l'illustration ci-dessous :

• Brancher l'adaptateur d'alimentation allume-cigare sur la prise d'entrée DC IN 9V du lecteur DVD
• Connecter le lecteur DVD et le moniteur avec le cable de connexion inter-écran (uniquement avec le cable fourni) en suivant l'illustration ci-dessus

Remarque :

Assurez-vous que le cable de connexion inter-écran soit bien branché sur chaque apparéil. Si l'image ou le son du monitér n'apparait pas, veuilles débrancher le cable puis le rebrancher à nouveau.

Remarques:

Retirez les kits de fixation et les lecteurs DVD de votre vehicule, lorsque ceux-ci ne sont pas utilisés.
Fixez les kits de fixation à l'arrière des appuis-tête des sièges avant.

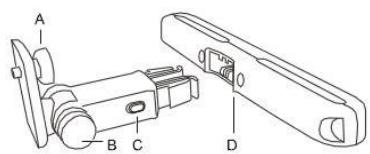

Eléments du kit :

A- Support de fixation du lecteur DVD
B-Vis de I'axe d'ajustement d'angle
C- Boutons de déclipsage de fixation
D- Support de fixation sur appui-tete

1- Fixez le support de fixation sur appui-tete (D) sur l'appui-tete du siège avant.

A- Positionnez le support sur les barres de l'appui-tete.
B- Serrez les vis pour fixer le support fermement dans la voiture.

2- Fixer le lecteur DVD portable sur le support de fixation du lecteur DVD portable (A), et serrez correctement la vis pour maintainir le lecteur DVD en position.

3- Emboitez le support de fixation du lecteur DVD (A) avec le support de fixation sur appui-tête (D), comme indiqué sur le schéma ci-dessous:

Remarques:

• Si l'espacement pour les barres de l'appui-tête est trop grand, vous pouze retarder les joints situés entre les 2 parties du support pour réduire l'espacement.
• Il y a 4 vis courtes pour fixer le support sur des barres de 11mm et 4 vis longues pour fixer le support sur des barres de 14mm . Adaptez les vis en fonction de la taille de vos barres d'appui-tête.

4- Ajustez l'angle d'inclinaison du lecteur DVD, puis vissez la vis de l'axe d'ajustement d'angle (B).

Remarque: Il y a 3 trous sur le support de fixation du lecteur DVD. Ils permettent de régler le lecteur DVD en hauteur.

5- Pour retirez le support de fixation du lecteur DVD (A) du support de fixation sur appui-tête (D), appuyez sur les boutons de déclipsage (C) et tirez le support de fixation du lecteur DVD (A).

6- Pour fixer le deuxième écran, répétez les étapes 1 à 4.

Précaution d'utilisation: Attention, lorsque le lecteur DVD est installé sur le support appui tête, il est vivement recommender de recycler au maximum le siège arrêté et d'avancer le siège passager avant ou conducteur (sans que cela ne nuise à son comport de conduite). Par ailleurs, lorsque le vehicule n'est plus à l'arrêt, le passager est invite à conserver une position assise adossé à son siège et à ne pas se tener à proximité du DVD. Il est, enfin, recommandé de désinstaller le lecteur DVD du support à défaut d'utilisation pendant le temps du trajet.

Lecture de disque au format DVD, MPEG4, SVCD, VCD, CD, MP3 ou Xvid

1. Àpès avoir mis l'appareil sous tension, allumez-le à l'aide de l'interrupteur ON/OFF.
2. Appuyez sur la touche de direction pour passer en mode DVD ou Media. Si vousCHOISSEZ le mode « Media»,inserez une clé USB ou une carte SD
3. Ouvrez le lecteur de disque et inserez un disque en positionnant l'etiquette vers le haut.
4. Fermez le lecteur. L'appareil charge le disque et commence la lecture.
5. Appuyez sur ■ pour arrêté la lecture au point actuel ; appuyez sur pour poursuivre la lecture ; appuyez de nouveau sur cette touche pour arrêté la lecture.
6. Pendant la lecture, appuyez sur pour suspendre la lecture; appuyez de nouveau sur cette touche pour reprendre la lecture.
7. Une fois la lecture terminée, mettez l'appareil hors tension.
8. Pour certains DVD dotés d'un menu Titre ou Chapitre, appuyez sur la touche MENU pour acceder à la page de menu puis Sélectionné le programme à l'aide des touches numériques ou

Remarque: En mode pause, arrêt ou en l'absence de disque, l'appareil se met en voille après 3 minutes environ.

Appuyez sur une touche pour quitter le mode veille.

Lors de la lecture d'un disque au format DVD, MPEG4, SVCD, VCD, CD ou Xvid, l'appareil peut effectuer une lecture en avance rapide ou en retard rapide pour rechercher une scene.

1. Appuyez sur pour activer l'avance rapide. Appuyez plusieurs fois sur cette touche pour multiplier la vitesse de lecture par 2, 4, 8, 16 ou 32.

1. Appuyez sur pour activer le retard rapide. Appuyez plusieurs fois sur cette touche pour multiplier la vitesse de lecture par 2, 4, 8, 16 ou 32.

REPETITION DE LECTURE

Lors de la lecture d'un disque DVD, MPEG4, SVCD, VCD, CD ou Xvid, l'utilisateur peut repeter la lecture d'un chapitre, d'un titre ou de l'ensemble des programmes du disque.

Pour les DVD, appuyez sur la touche « REPEAT » pour répéter la lecture d'un chapitre, appuyez une deuxieme fois pour répéter la lecture d'un titre et une troisième fois pour répéter la lecture du disque.

Pour les disques MP3, appuyez sur la touche « REPEAT » pour répéter la lecture du fichier en cours, appuyez une deuxième fois pour répéter la lecture du dossier et une troisième fois pour annuler la répétition.

REPETITION DE LA LECTURE D'UNE SCENE FAVORITE

Lors de la lecture d'un disque au format DVD, MPEG4, SVCD, VCD, CD, MP3 ou Xvid, l'utilisateur peut repeter la lecture d'une scene ou d'un chapitre.

Pendant la lecture, appuyez sur la touche « A-B » au point A, puis appuyez de nouveau sur cette touche au point B ; l'appareil repête automatiquement la partie située entre A et B.

Appuyez sur cette touche une troisième fois pour revenir à une lecture normale.

ANGLE ET ZOOM

Au cours de la lecture d'un DVD permettant un affichage sous plusieurs angles, appuyez sur la touche « Angle ».

Les indications suivantes apparaissent à l'écran :

Appuyez sur les touches numériques pour selectionner l'angle de votrechioix

Pour revenir à une lecture normale, appuyez sur « Angle ». L'appareil lit le disque selon l'angle par défaut.

Lors de la lecture d'un disque au format DVD, MPEG4, SVCD, VCD, CD, MP3 ou Xvid, L'utilisateur peut effectuer un zoom avant ou arrêté sur l'image.

Pendant la lecture, appuyez sur la touche Zoom pour agrandir l'image

Appui successif permet d'agrandir davantage l'image. Appuyez sur la touche Zoom à plusieurs reprises pour revenir à l'affichage normal.

Lorsque l'image est agrandie, appuyez sur ou pour déplacer l'image.

MENU PRINCIPALE POUR CARTE SD/MMC ET USB

Lorsque you inserez une carte SD/MMC ou une unité de stockage de masse dans l'emplacement prévu à cet effet, you'vedez selectionner I'entree correspondante a partir du menu MODE.

Le menu suivant s'affichera alors :

Sélectionnez ensuite l'icone correspondant au type du fichier que vous souhaitez lore :

Dans ce mode, vous pourrez visualiser l'intégralité des documents présents dans l'unité de stockage.

Photo mode (mode photo) :

Dans ce mode, vous pourrez visualiser l'intégralité des photos prsentes dans l'unité de stockage, tant qu'elles sont enregistrées dans un format accepté par l'appareil.

Music mode (mode musique):

Dans ce mode, vous pourrez visualiser l'intégrité des pistes musicales générées dans l'unité de stockage, tant qu'elles sont enregistrées dans un format accepté par l'appareil.

Dans ce mode, vous pourrez visualiser l'intégrality des fichiersVIDEOS présents dans l'unité de stockage, tant qu'elles sont enregistrées dans un format accepté par l'appareil.

Remarque : Pour revenir en arriere, veuilles appuyer sur la touche RETURN (RETOUR).

1. Placez un disque JPG dans le lecteur : l'appareil commence la lecture.
2. Appuyez sur « MENU » pour naviguer parmi les fichiers.JPG.
3. Appuyez sur puis sur la touche « OK » pour sélectionner un fichier.JPG.
4. Appuyez sur ou sur OK pour prévisualiser le fichier sélectionné
5. Pour faire pivoter l'image dans le sens inverse des aiguilles d'une montre, appuyez sur « »; appuyez sur « » pour faire pivoter l'image dans le sens des aiguilles d'une montre
6. Appuyez sur la touche OSD lors de l'affichage des photos pourCHOISIR parmi plusieurs modes d'actualisation :

a. actualisation de haut en bas
b.actualisationdebasenhaut
c.actualisationdegauchéadrod
d.actualisationde droiteàgauche
e. actualisation de l'angle supérieur gauche à l'angle inférieur droit
f. actualisation de l'angle supérieur droit à l'angle inférieur gauche
g. actualisation de l'angle inférieur gauche à l'angle supérieur droit
h. actualisation de l'angle inférieur droit à l'angle supérieur gauche
I. actualisation du centre horizontal aux deux cotsés
j.actualisation du centre vertical aux deux cotsés
k. actualisation du haut et du bas vers le centre
I. actualisation de la droite et de la gauche vers le centre
m. actualisation du (:oté supérieur des quatre fenêtres au (:oté inférieur
n. actualisation du côté gauche au côté droit des quatre fenêtres.
o.actualisationdes4cotoesverslecentre.

1. Pendant la visualisation des fichiers, « » peut apparaitre lorsque vous appuyez sur la touche « Angle», «Subtitle», « Audio», « A-B » ou « Title», etc. Ce symbole indique que ces options sont indisponibles.
2. Lors de la visualisation de fichiers JPG, appuyez sur « ■ » affiche les images en miniature, ou appuyez sur ou sur la touche OK pour selectionner une image à afficher.

LECTURE DE FICHIERS MP3

Placez un disque, une carte SD/MMC ou une unité de stockage de masse dans votre lecteur. Appuyez sur ▲▼ ou sur la touche « OK » pour désirer un fichier MP3. Appuyez sur ▷■ ou sur « OK » pour dire le fichier sélectionné

LECTURE DE FICHIERS VIDEO

Placez un disque, une carte SD/MMC ou une unité de stockage de masse dans votre lecteur. Appuyez sur ▲▼ ou sur la touche « OK » pour désirir un fichier video. Appuyez sur ▷II ou sur « OK » pour lire le fichier sélectionné

Appuyez sur la touche « Setup » pour afficher le menu principal. Appuyez sur « Setup » une nouvelle fois pour quitter le menu.

Dans le sous-menu, appuyez sur “▲▼ ” pour sélectionner l'option désirée puis sur la touche « OK » pour confirmer

Vouss pouez configurer le système selon vos préférences. Soyez cependant attentif aux éléments suivants :

1. Certaines fonctions telles que « Indicateur d'angle » peuvent ne pas etre disponibles en fonction du disque.
2. Le mot de passer par défaut défini en Usine est 8888.
3. Le menu Page de préférences est activé uniquement lorsqu'aucun disque n'est chargeé ou que le lecteur de disque est ouvert.
4. La langue Audio et des Sous-titres ne sont selectionnables que sur les disques proposant plusieurs langues

REGLAGE DE LA QUALITE DES ECRANS

Appuyez sur la touche « Setup » pour afficher le menu principal. Appuyez sur « Pour selectionner « Réglage P(video » et validez avec « ENTER »

Voussousuitechoisirdereglerla qualite deleécran du moniteur ou deleécran du lecteur. Ilyousseneuteposibledeconfigurerlesparametessuivants：

Luminosite
- Contraste
- Couleur
- Saturation

Nous vous conseillons lors du réglage du second écran de positionner la molette de réglage de la luminosité au milieu.

SPECIFICATIONS TECHNIQUES

Disques compatibles : DVD+R/RW, DVD-R/RW, Xvid, CD-DA, CD-R/RW,

Système de signal : PAL/NTSC

Taille des écrans : 7 pouces

Réponse de fréquence : 20 Hz à 20 KHz

Sortie video : 1 Vp-p/75 Ohm non équilibrée

Sortie audio : 1,4 Vrms/10 k Ohm

S/N Audio : supérieure à 80 dB

Plage dynamique : Supérieure à 85 dB

USB : prise en charge de USB 1.1

Laser : laser semi-conducteur, Longueur d'ondes : 650 nm/795 nm

Source d'alimentation : DC 9-12V

Consummation : 10 W

Température de fonctionnement: 0 40^ C

Poids:0,7 kg

Dimensions (Monitaur/Lecteur DVD)(L x P x H) : 212x166.5x25/212x167x40 mm

DEPANNAGE

PROBLÈME	SOLUTION
Absence de son ou son déformé	Assurez-vous que l'appareil est correctement branché. Assurez-vous que les cables sont raccordés correctement aux prises appropriées.
Impossible de passer les avant-propos du film	Vous ne pouvez pas passer le générique et les avertissements affichés au début du film car le disque est programmé pour empêcher cette action.
L'icone ◎ apparait à l'écran	La fonction ou l'action ne peut être réalisée actuellesment car :1. le logiciel du disque ne le permet pas.2. le logiciel du disque ne prend pas en charge la fonction (par ex. les angles)3. la fonction n'est pas disponible actuellément.4. vous avez demandé un titre ou un numéro de chapitre inexistant.
L'image est déformée	Le disque est peut-être endommagé. Essayez d'utiliser un autre disque ; Il est normal qu'une certaine déformation se produit en mode avance rapide ou retard rapide.
Impossible d'exécuter la fonction avance rapide ou retard rapide	Certains disques possèdent des sections qui interdisent le balayage rapide ou le saut de chapitre ;Il est impossible de sauter les avertissements et le générique de début de film. Cette partie du film est souvent programmée de sorte à empêcher qu'elle ne soit sautée.
Impossible d'avoir l'image ou le son sur le moniteur externe	Vérifier le cable inter-écran soit branché correctementDébrancher le cable puis le rebrancher à nouveau.

Ce produit est en constante amélioration ; les modifications des fonctions et specifications ne feront l'objet d'aucun avis préalable.

En cas de problèmes :

Un formuale de contact ainsi qu'une FAQ complète sont disponibles dans la rubrique support de notre site internet :

www_logiccom-europe.com

Si aucune de ces plateformes n'a solutionné votre problème, veuillez contacter votre revendeur.

Pour des raisons de sécurité, seule notre station technique est habitité à intervenir sur nos produits, dans cette optique nous ne fournissons aucune piece détachée.

La garantie foumisseur LOGICOM est valable pour un usage normal du produit tel qu'il est defini dans le cadre de la notice d'utilisation.

Sont exclues de cette garantie, les déterriorations dues à une cause étrangère à l'appareil.

En particulier, la garantie ne s'applique pas si l'appareil a ete endommagé à la suite d'un chic ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, l'humidité ou le gel.

La garantie s'etend uniquement à la France Métropolitaine.

• La garantie ne couvre pas les manuels d'utilisation, ni les applications, réglages, contenus ou données qu'il soit.
• La garantie ne couvre pas l'usure normale du produit. (Ecrans, batteries et télécommande)
• La garantie ne couvre pas toute dépréciation du produit due à une mauvaise utilisation, y compris notamment ceux causés par des objets, une pression, une chute.
• La garantie ne couvre pas toute utilisation du produit non conforme aux précautions d'emploi stipulées dans le manuel d'utilisation.
• La garantie ne couvre pas les défauts occasionnés au produit par un autre produit connecté ou utilisé avec, un accessoire ou un logiciel non fourni par Logicom.
• La garantie ne couvre pas le produit ou ses accessoires s'il a ete demonte ou modifie d'une qualconque facon.
• La garantie ne couvre pas les dommages effectuels sur le produit dus à une exposition à l'humidité, à des conditions ce chaleur ou froid extrêmes, à la corrosion, à l'oxydation, avec tout liquide quel qu'il soit.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.

Fabrique en RPC © 2016 Logicom SA.
