Type de produit	Cuisinière à induction
Marque	Falcon
Modèle	NC (gammes Classic, Elan, Toledo, etc.)
Largeur	90 cm ou 110 cm selon version
Profondeur	600 mm
Hauteur (hors tout)	905 à 930 mm (réglable)
Puissance totale plan de cuisson	9,7 kW (3×2,3 kW + 2×1,4 kW)
Puissance totale cuisinière (exemple Classic 90)	17,1 kW
Alimentation électrique	230 V monophasé ou 230/400 V triphasé
Foyers	5 foyers induction : 3 gros (2,3 kW) et 2 petits (1,4 kW)
Types de fours	Four multifonction et four conventionnel, capacité 67-69 L
Grill	Double circuit, puissance 2,3 kW
Fonctions principales	Cuisson par induction, préchauffage rapide (Réponse Rapide), programmation horloge/minuterie
Sécurité	Protection enfant, arrêt automatique sans récipient, détection récipient, sécurité thermique surchauffe inducteur
Affichage et commandes	Panneau tactile Touch-Lite, affichage codes erreurs
Entretien et nettoyage	Nettoyage facile grâce à la vitrocéramique froide ; éviter ustensiles rugueux
Récipients compatibles	Acier émaillé, fonte, inox compatible avec fond magnétique (test aimant)
Pièces détachées et réparabilité	Inducteurs, cartes filtres (CU1, CU2, CU3), afficheur, doseurs d'énergie, ventilateur accessibles – reconfiguration nécessaire après remplacement
Informations générales	Notice de 39 pages disponible en PDF ; assistance technique par questions utilisateurs

FOIRE AUX QUESTIONS - NC FALCON

Quels types de casseroles sont compatibles avec une cuisinière Falcon NC induction ?

Seuls les récipients à fond magnétique conviennent. Un test simple avec un aimant permet de vérifier la compatibilité : si l'aimant adhère au fond, l'ustensile est adapté. Les matériaux recommandés sont l'acier émaillé, la fonte ou l'inox compatible.

Que faire si un code erreur E4 s'affiche sur un foyer ?

L'erreur E4 indique une surchauffe de l'inducteur ou un défaut de sonde PT1000. Laissez refroidir l'appareil. Si l'erreur persiste, vérifiez le câblage LBUS et l'alimentation 230V de la carte filtre correspondante. Si nécessaire, effectuez une reconfiguration de l'induction ou remplacez l'inducteur défectueux.

Comment nettoyer la table vitrocéramique ?

Utilisez un nettoyant spécial vitrocéramique et un chiffon doux. Évitez les éponges abrasives qui rayent la surface. Comme la table reste froide pendant la cuisson (seul le récipient chauffe), les résidus ne brûlent pas et se nettoient facilement.

Quelle est la puissance électrique nécessaire pour installer la cuisinière ?

La puissance totale varie selon le modèle (ex : Classic 90 = 17,1 kW). Le raccordement se fait en monophasé 230V ou triphasé 230/400V. Pour le monophasé, un disjoncteur de 64 A est recommandé. Consultez le tableau des protections dans la notice pour votre modèle exact.

Pourquoi ma cuisinière émet-elle un bruit de cliquetis pendant la cuisson ?

Ce bruit est normal et provient du champ magnétique qui agit sur le fond du récipient. Il n'y a aucun risque pour l'appareil ni pour la casserole. Le cliquetis peut varier selon le type d'ustensile et la puissance utilisée.

Comment activer ou désactiver la sécurité enfant ?

La sécurité enfant se désactive via le panneau tactile Touch-Lite. Consultez la notice pour la procédure exacte (généralement en maintenant une touche ou en suivant une séquence). Si l'écran affiche un symbole de cadenas, la fonction est active.

Que faire si un foyer ne détecte pas de casserole ?

Vérifiez d'abord que le récipient est compatible (fond magnétique). Si oui, l'inducteur a peut-être besoin d'une reconfiguration. Après un remplacement d'inducteur, la reconfiguration est obligatoire. Suivez la procédure dans la notice : maintenez Z.1 en position A, tournez Z.2 sur 9, puis donnez 3 impulsions sur Z.2 vers A, etc.

Quel est le rendement énergétique de l'induction par rapport au gaz ou à l'électrique ?

L'induction atteint un rendement d'environ 82 %, bien supérieur au gaz (40 %), à la fonte (45 %), au radiant (50 %) ou à l'halogène (52 %). Cela signifie moins de perte d'énergie et une cuisson plus rapide.

Comment remplacer un inducteur défectueux ?

1. Mettez la cuisinière hors tension. 2. Démontez le dessus vitrocéramique en ôtant les 4 vis de fixation. 3. Débranchez les câbles d'alimentation et le LBUS de l'inducteur. 4. Remplacez l'inducteur en veillant à le repositionner sur les ressorts. 5. Rebranchez et effectuez une reconfiguration de l'induction.

Où puis-je télécharger la notice complète de ma cuisinière Falcon NC ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction dans votre langue en renseignant votre adresse email.

MODE D'EMPLOI NC FALCON

Caractéristiques techniques cuisinières induction

Caractéristiques techniques induction 90 cm

Caractéristiques techniques induction 110 cm

Raccordement et protection électrique

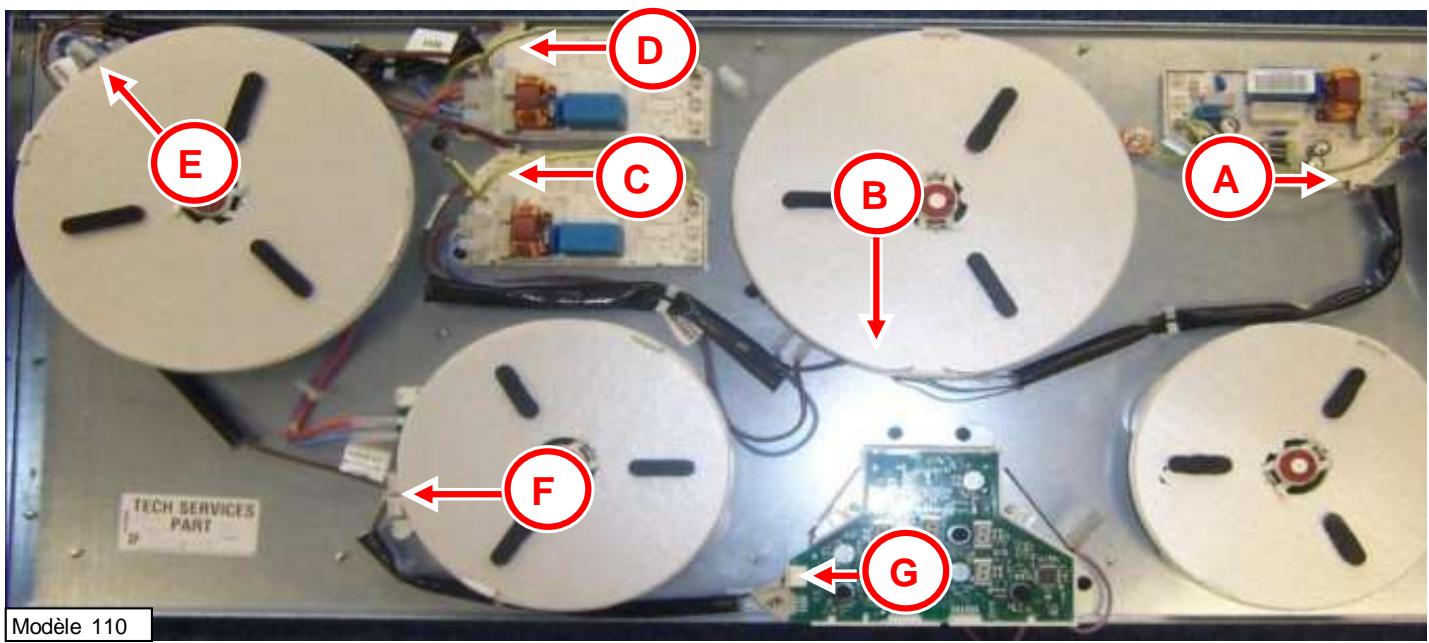

Les composants

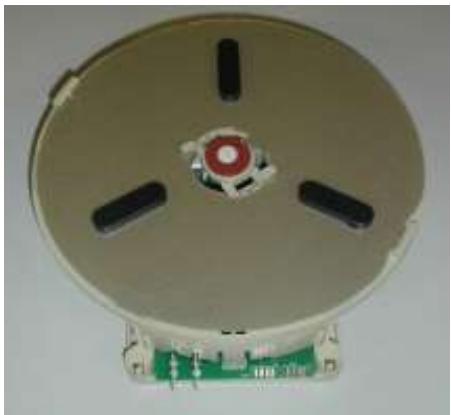

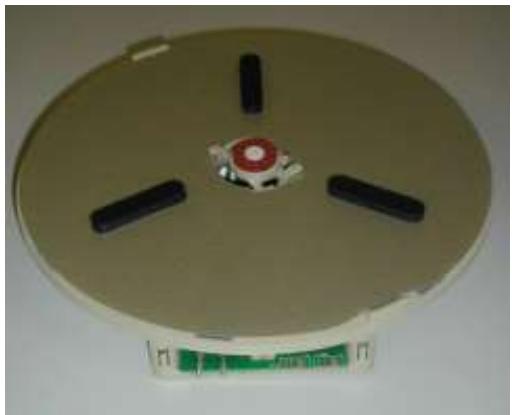

Les inducteurs

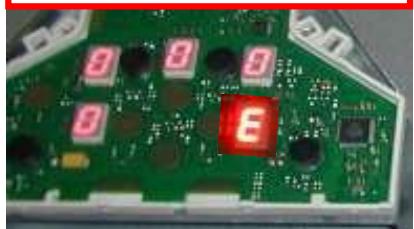

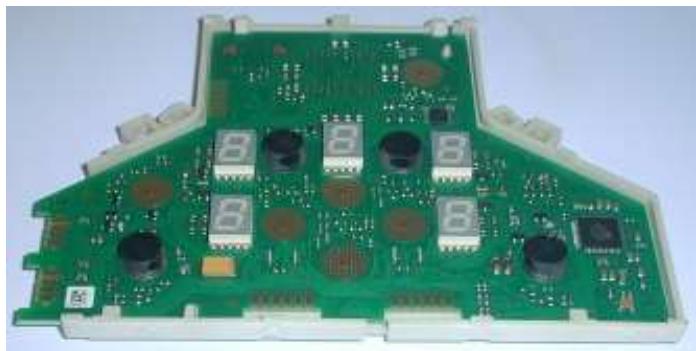

L'afficheur

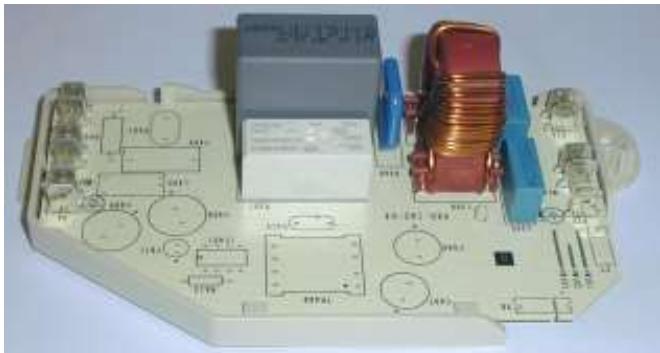

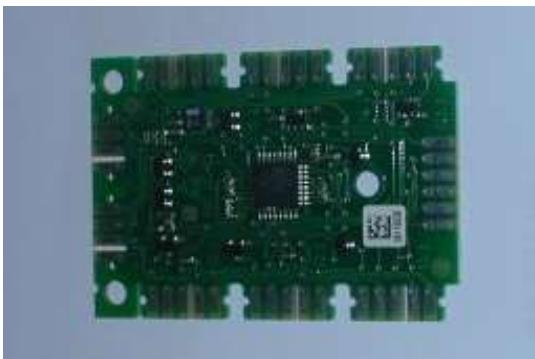

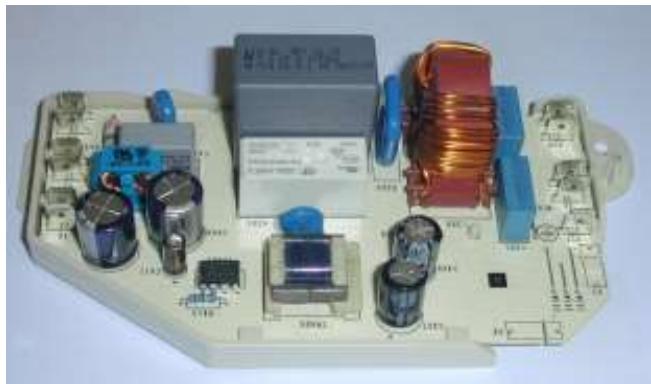

La carte filtre "maître"

La carte filtre "esclave"

La carte interface

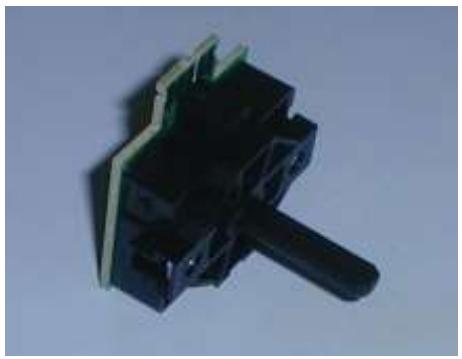

Le doseur d'énergie

Le ventilateur

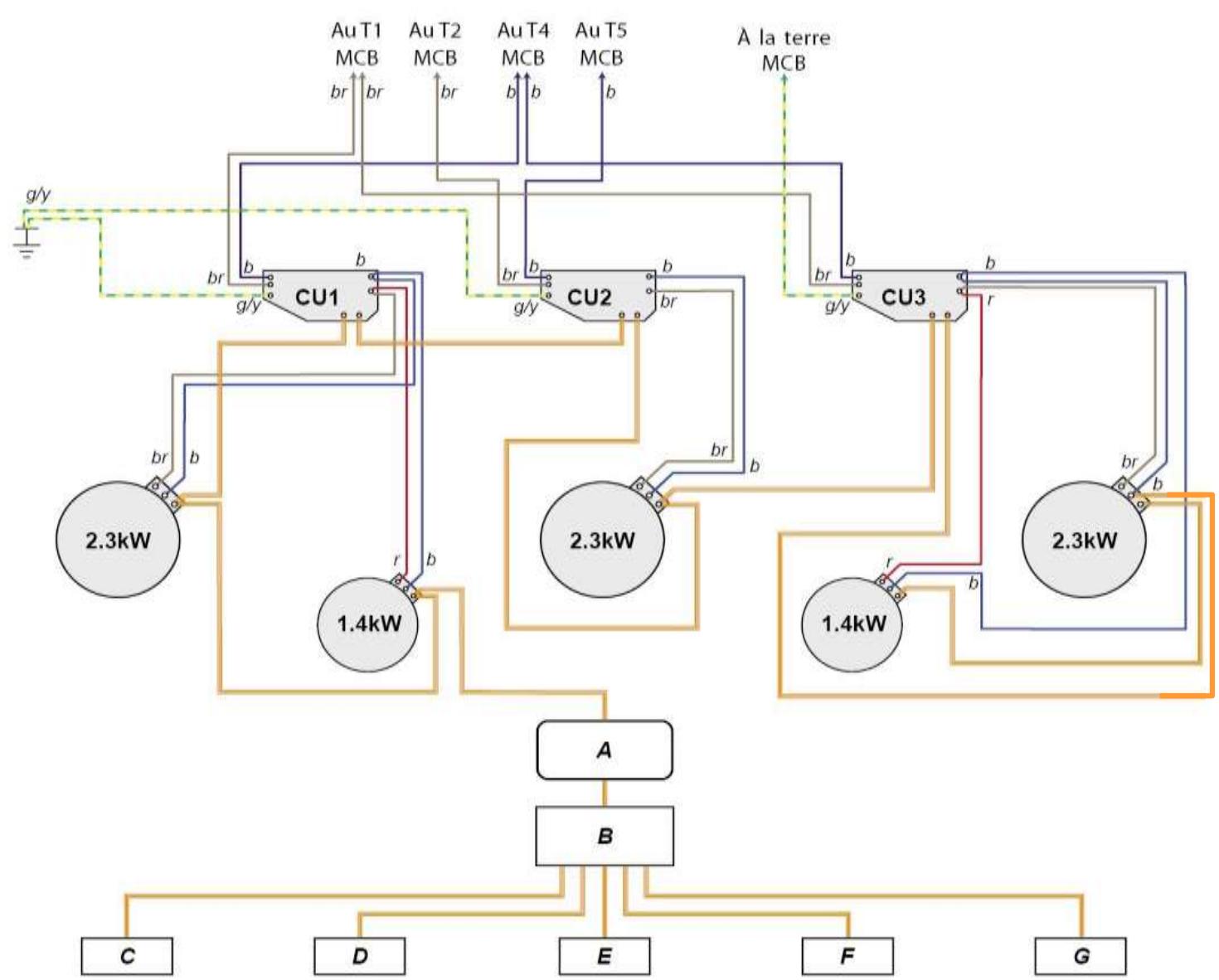

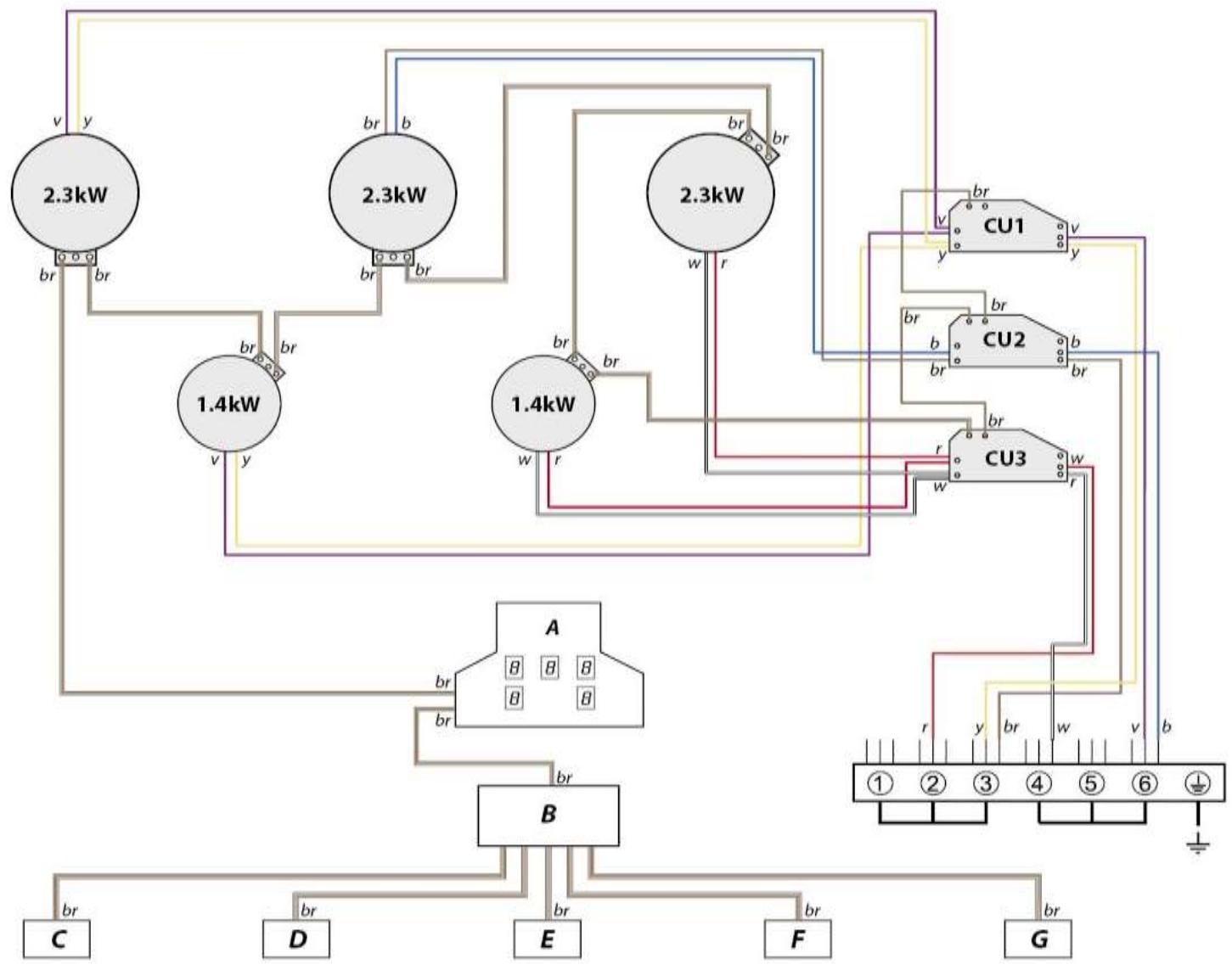

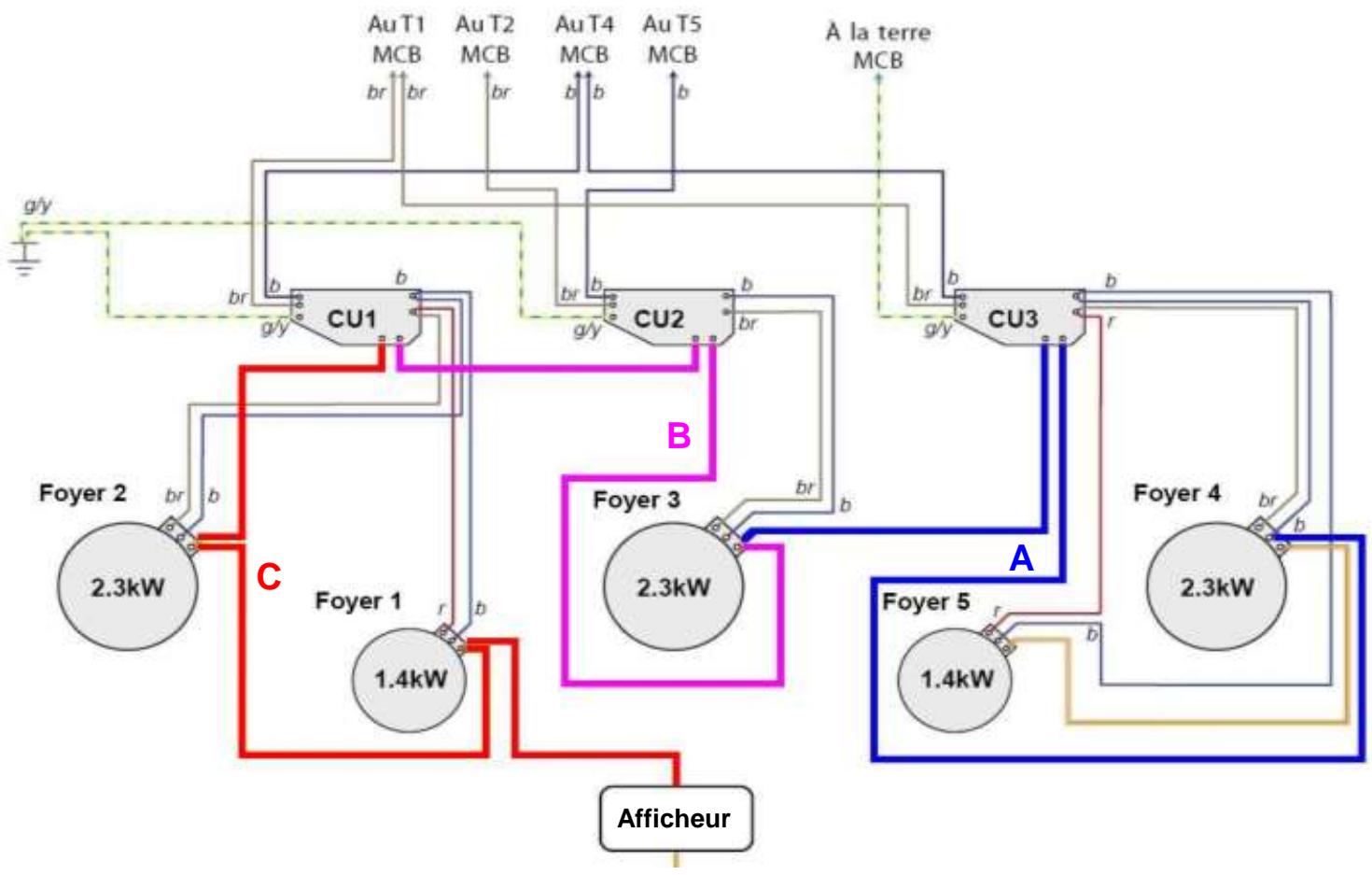

Schéma électrique dessus induction

Codes erreurs et diagnostic

Codes erreurs

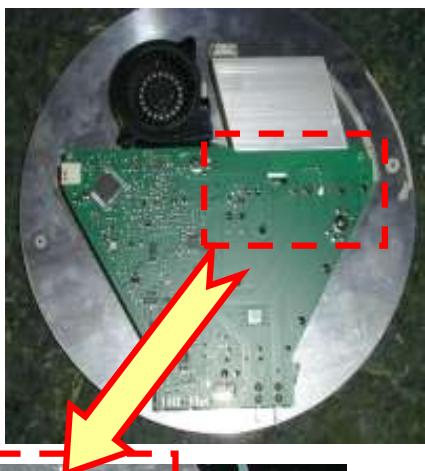

Contrôles sur cartes filtres

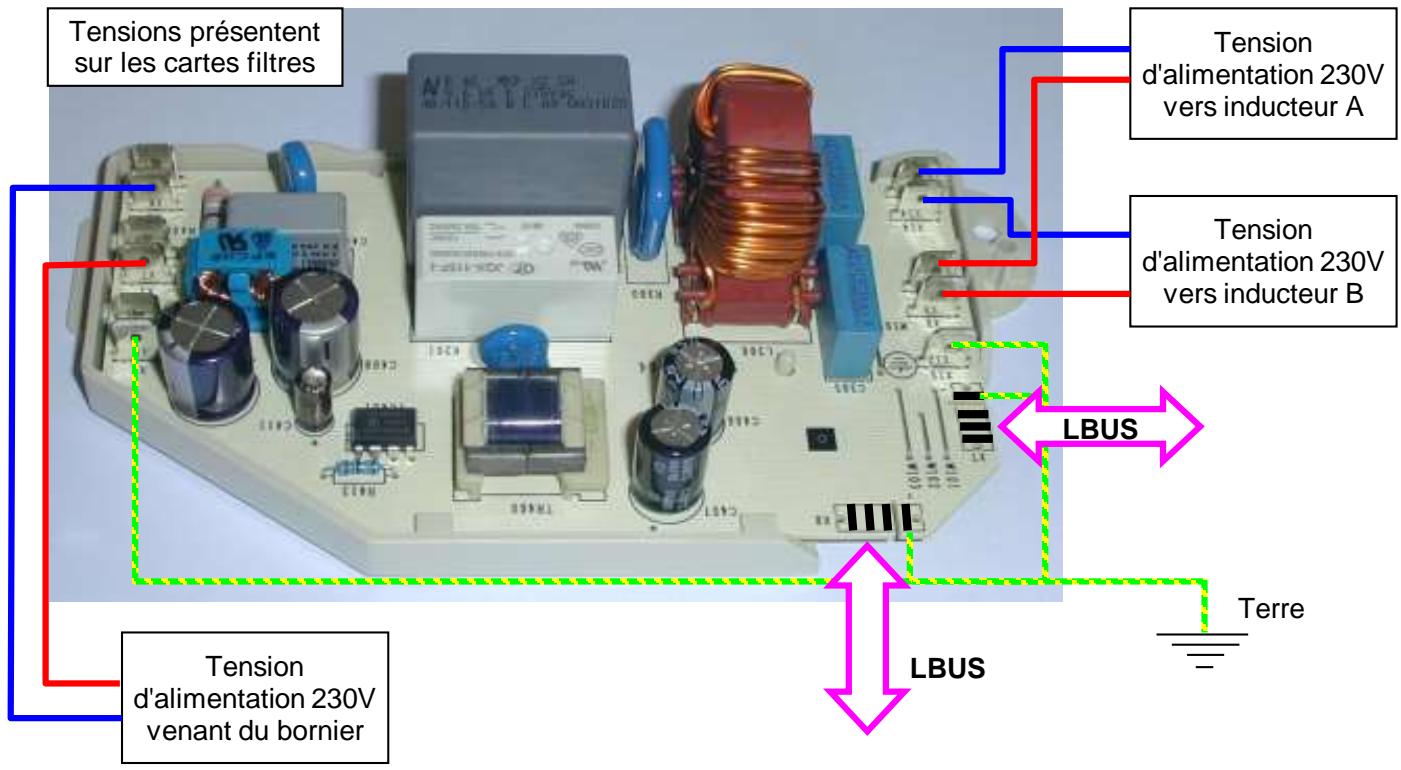

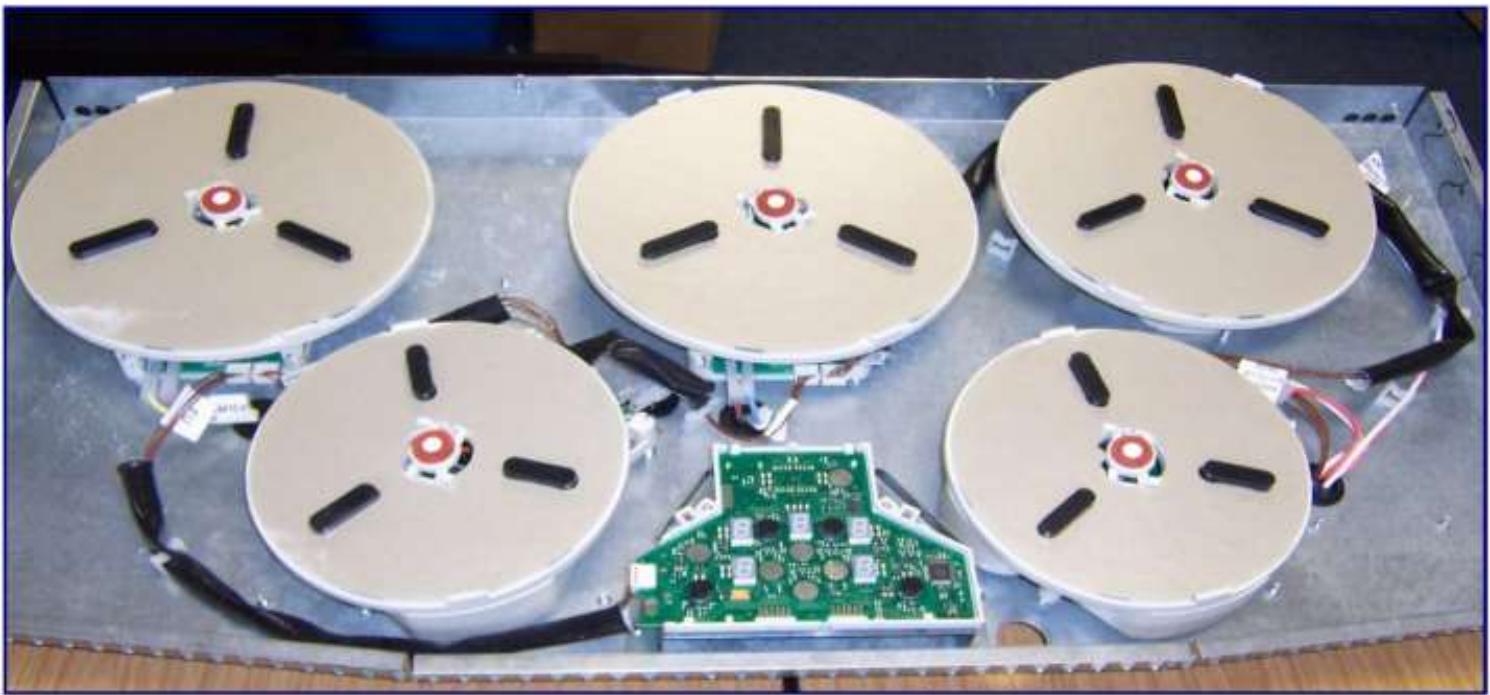

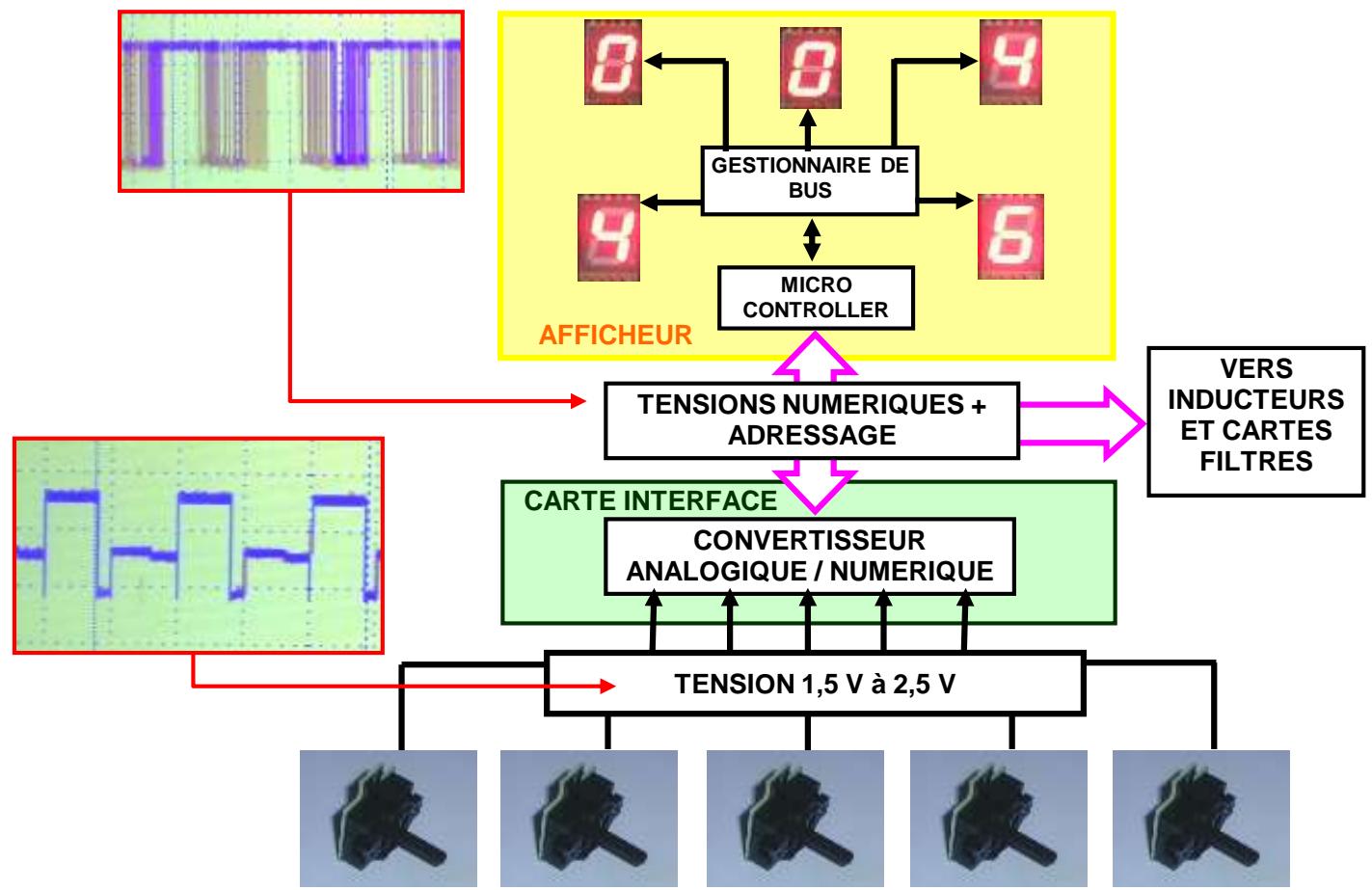

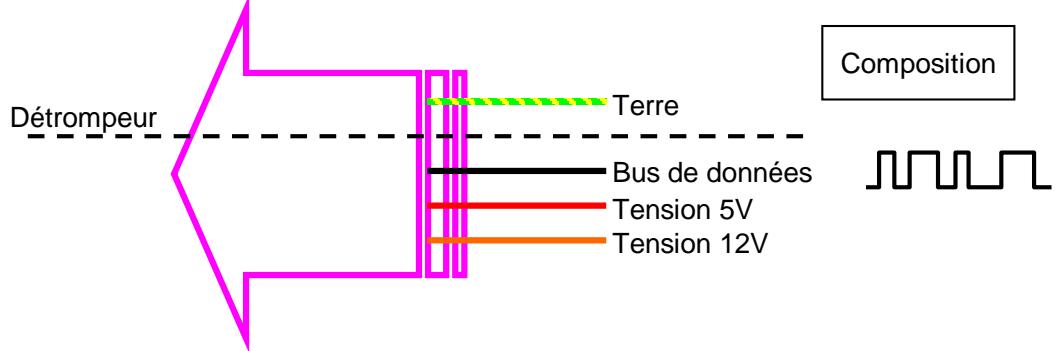

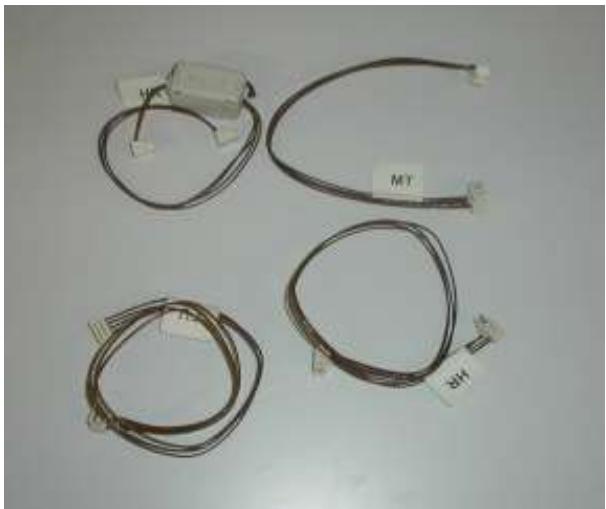

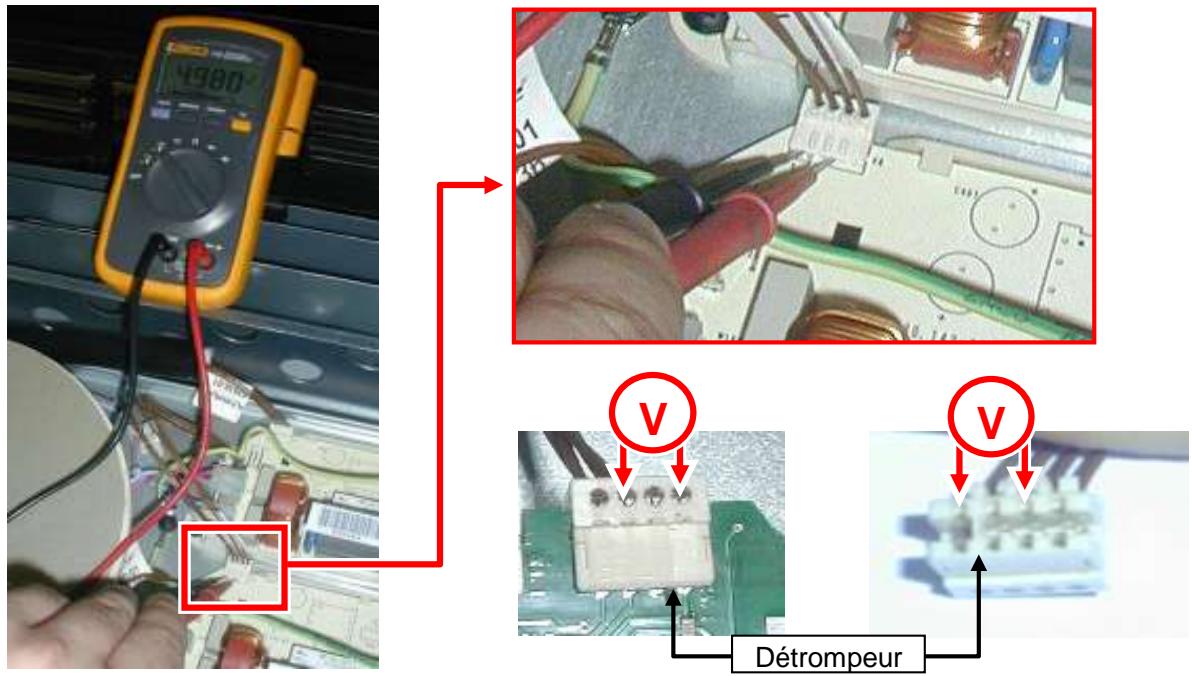

Composition et utilisation du LBUS

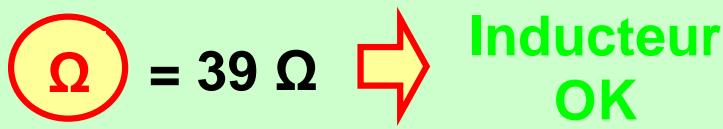

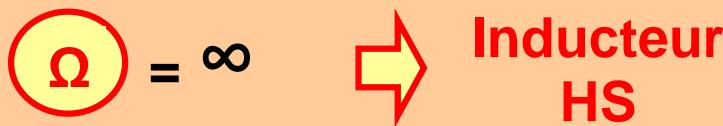

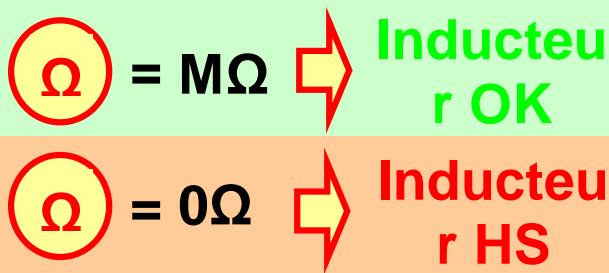

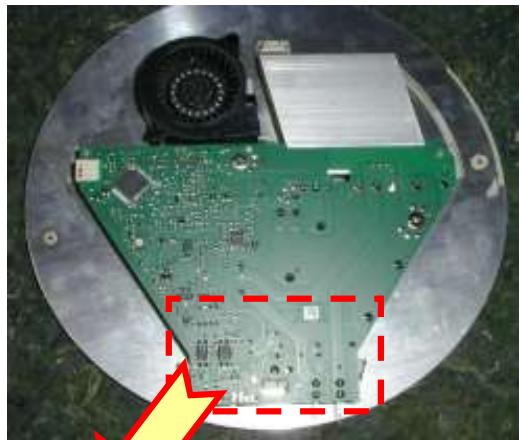

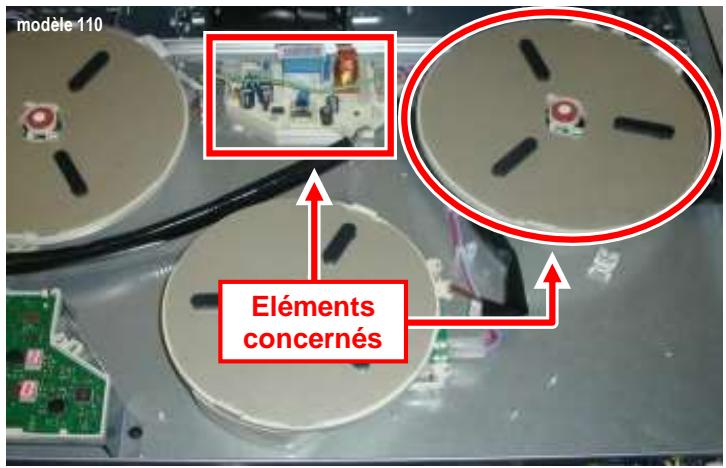

Contrôle de l'inducteur

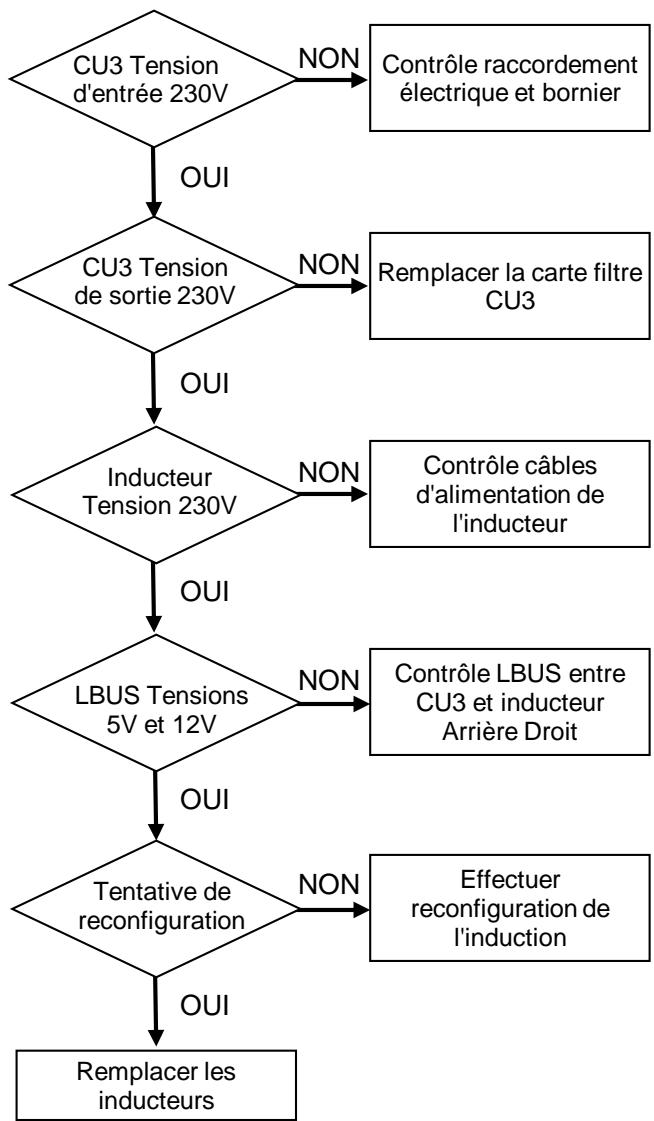

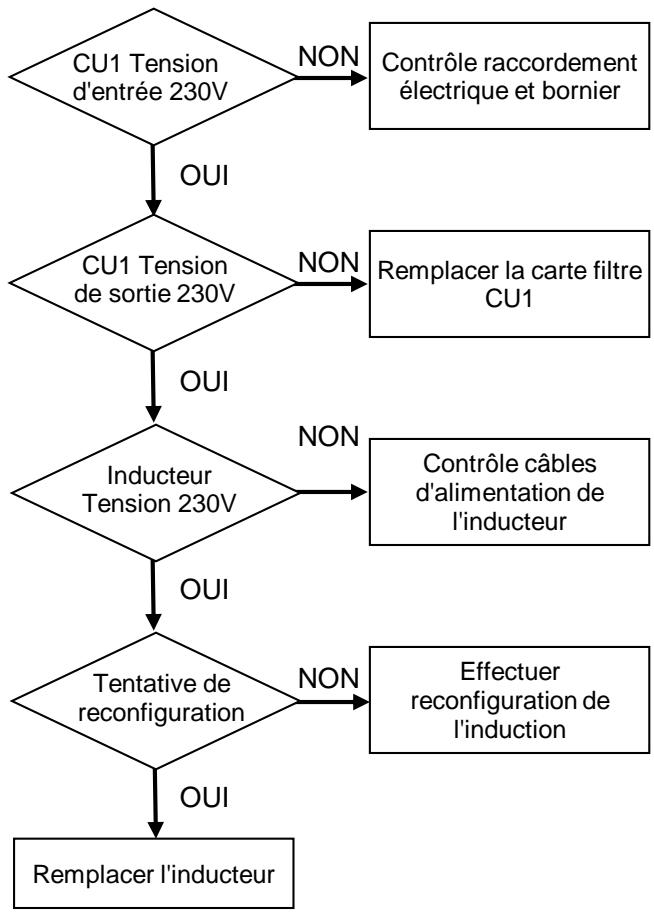

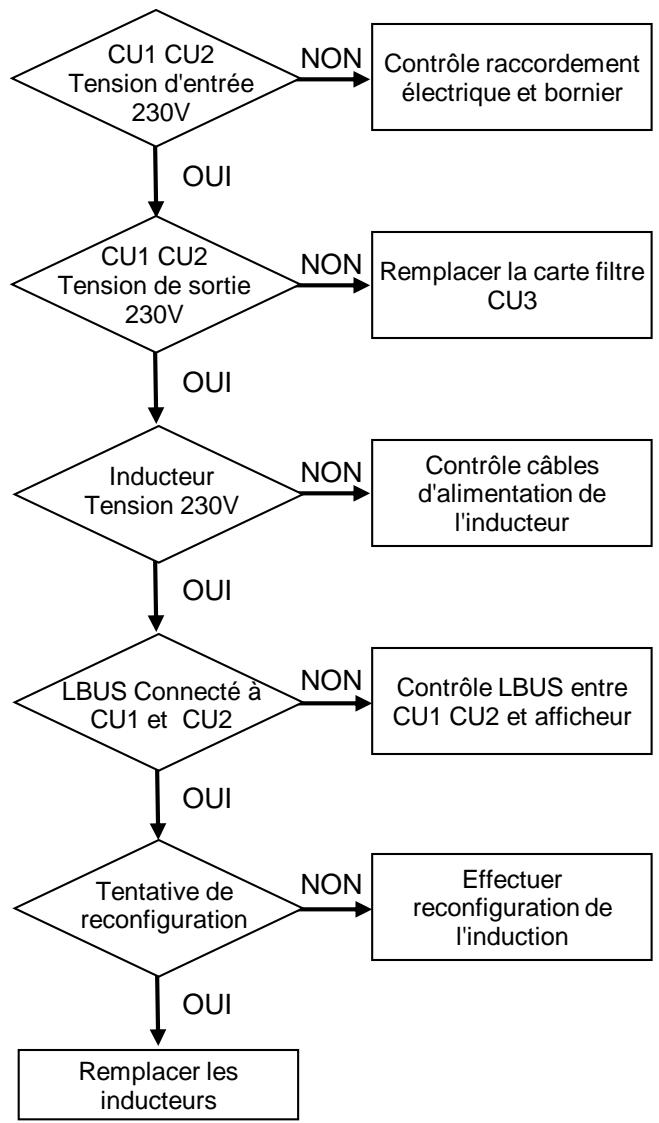

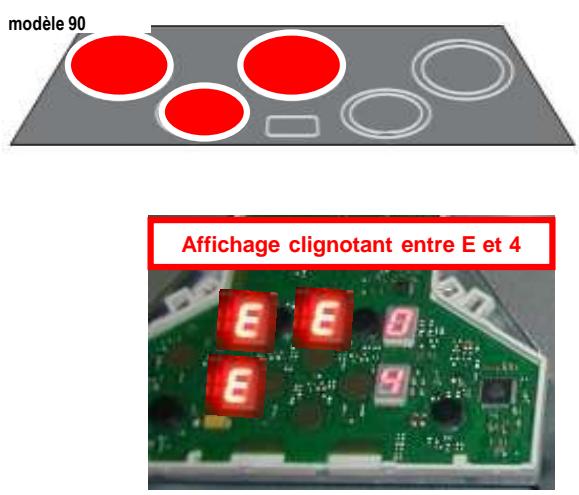

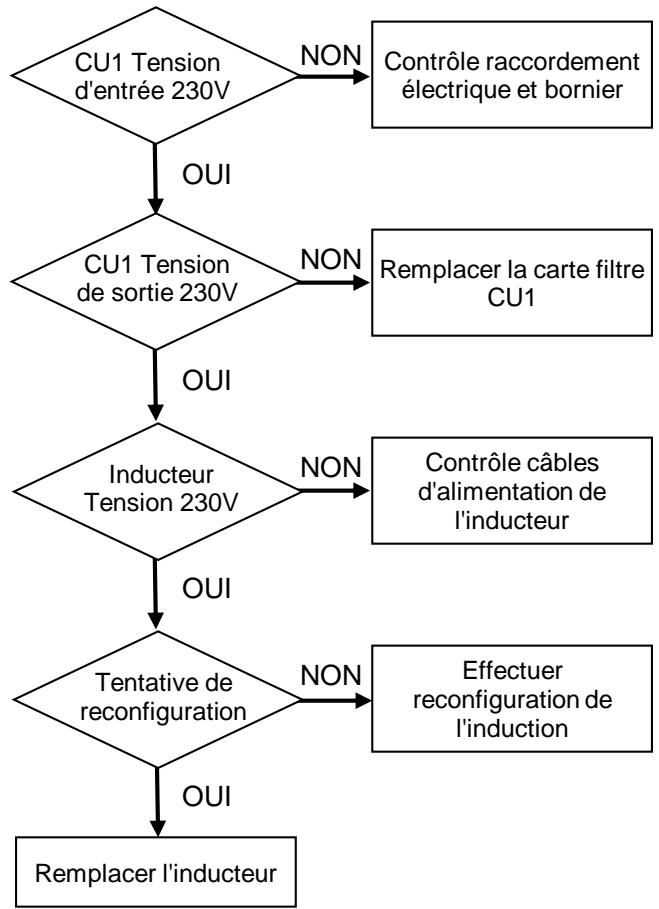

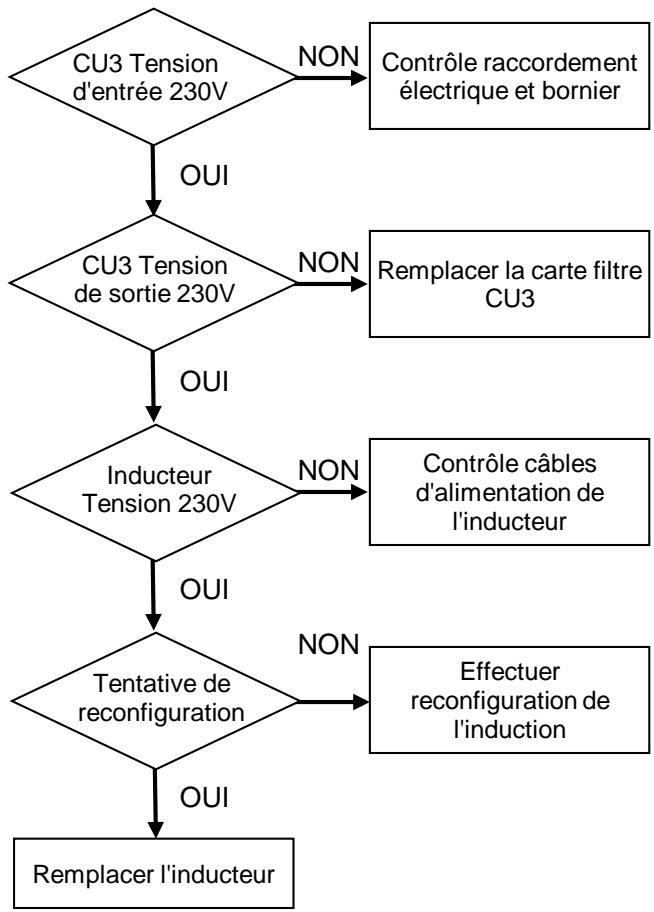

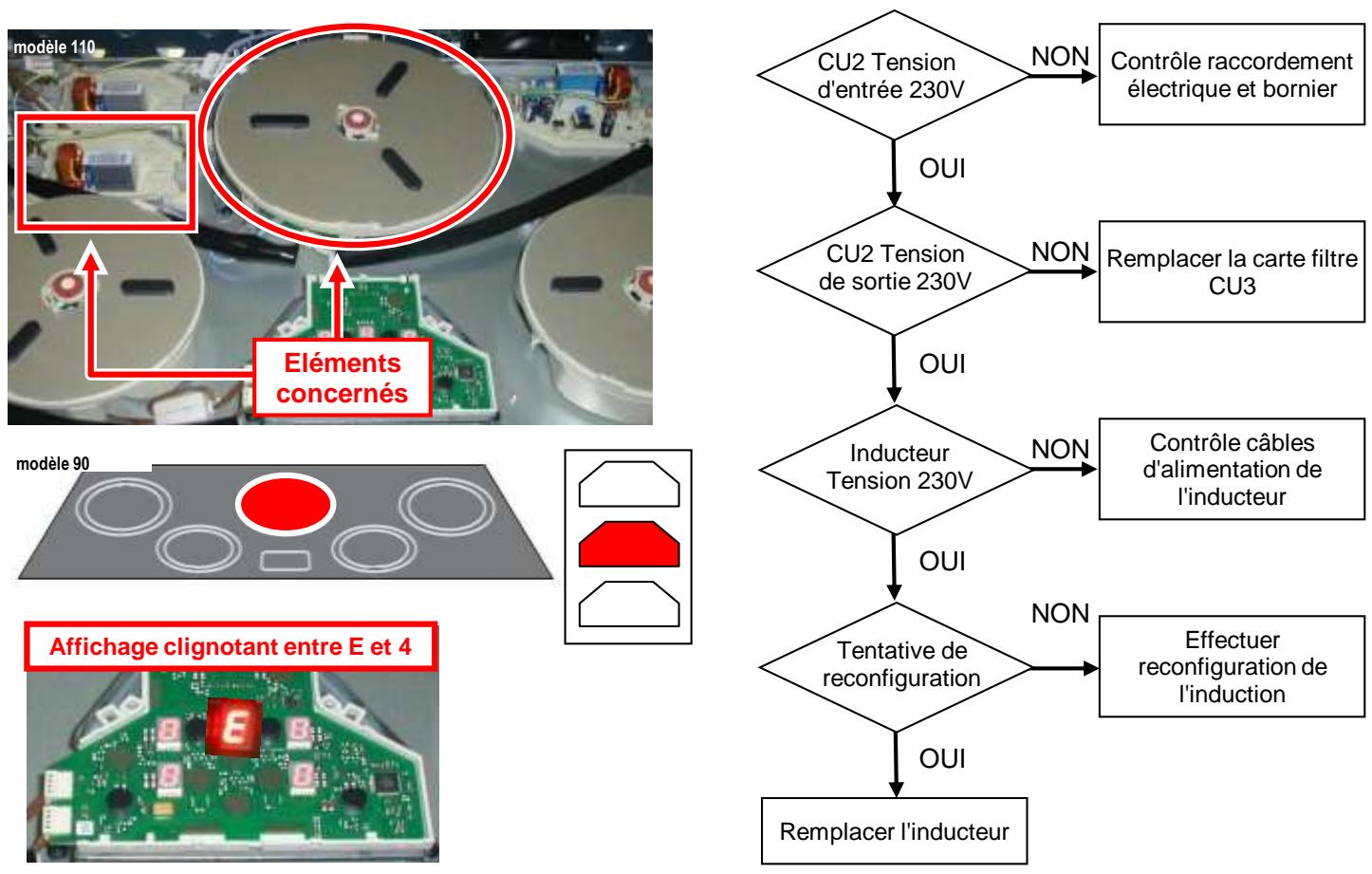

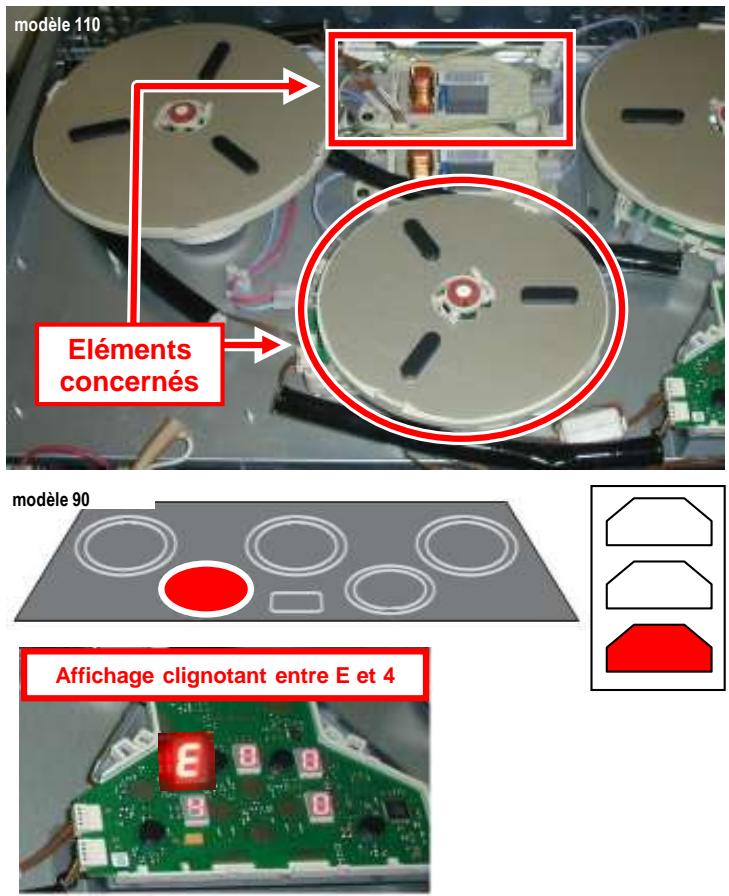

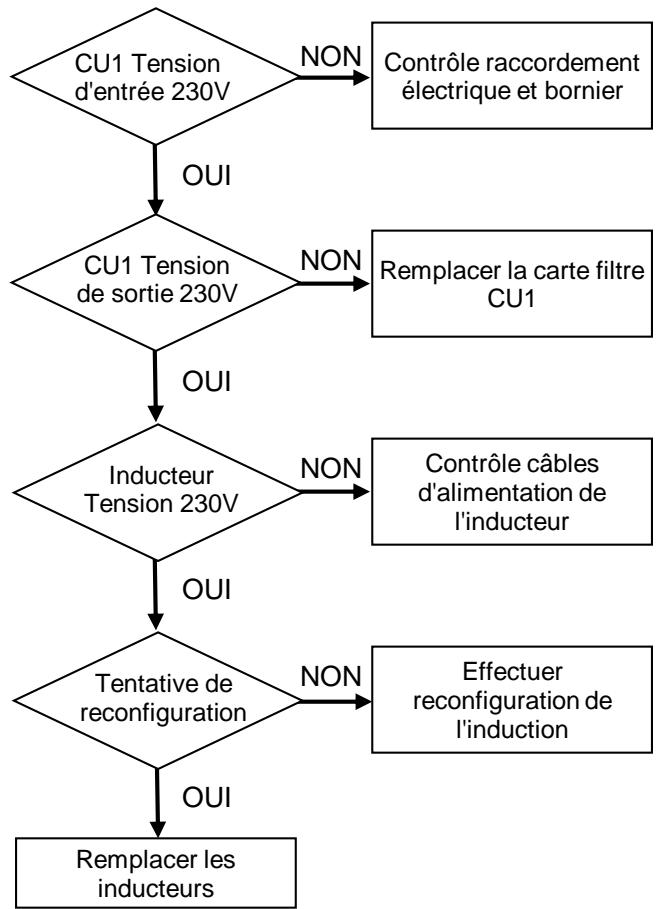

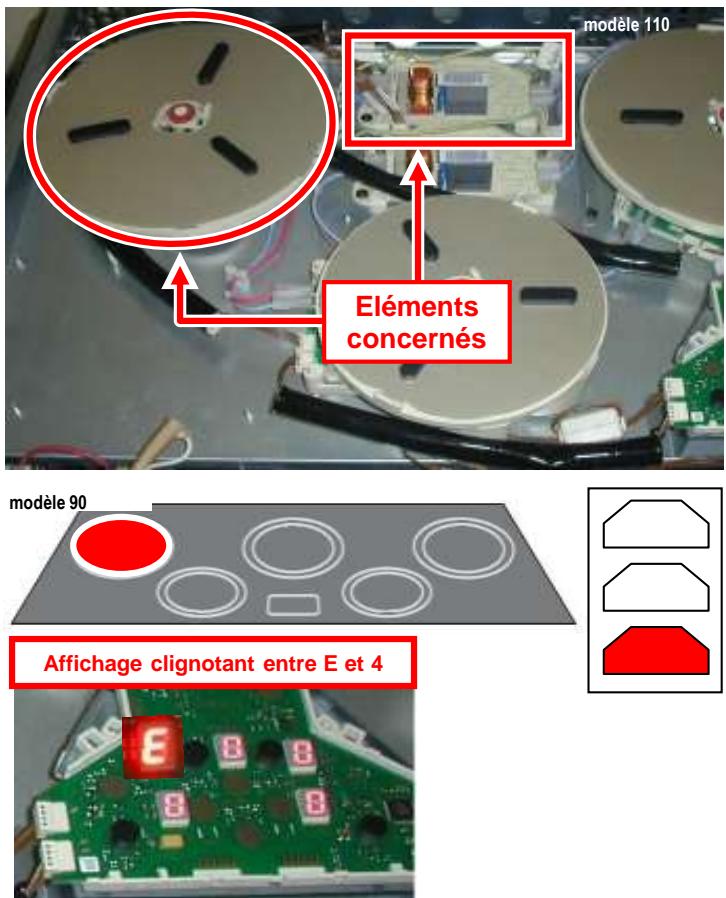

Aide au diagnostic erreur "E4"

Coupure sur LBUS

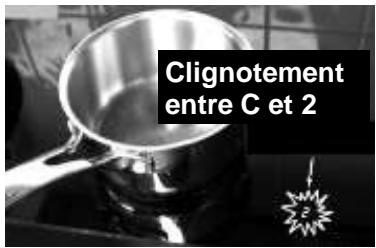

Absence de détection de récipient

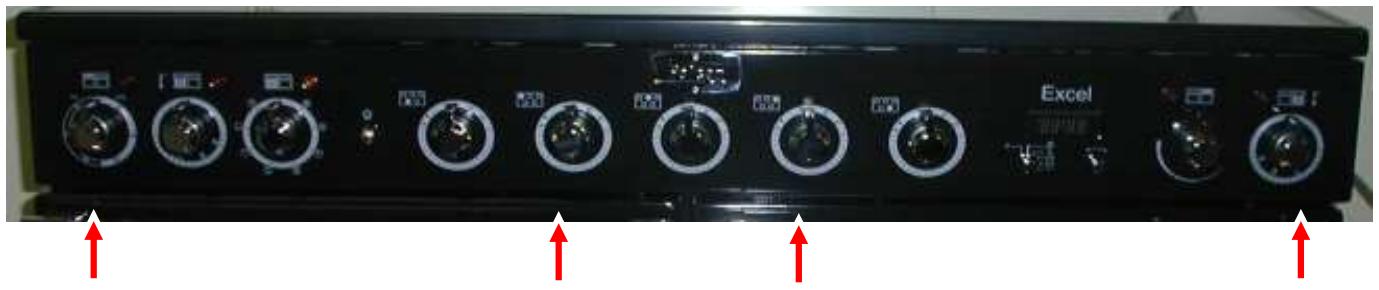

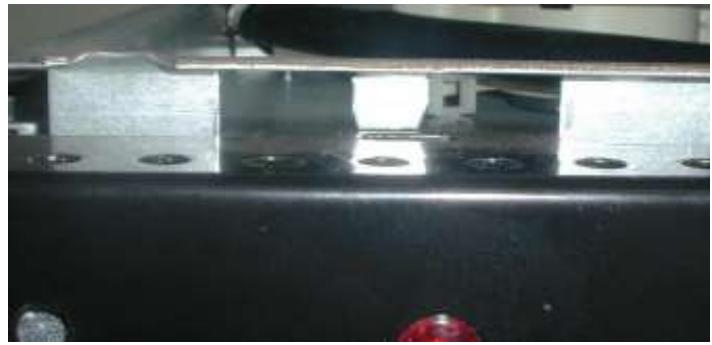

Accessibilité et remplacement composant

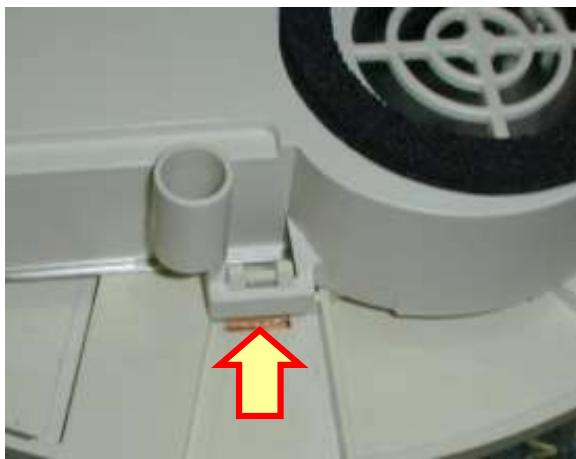

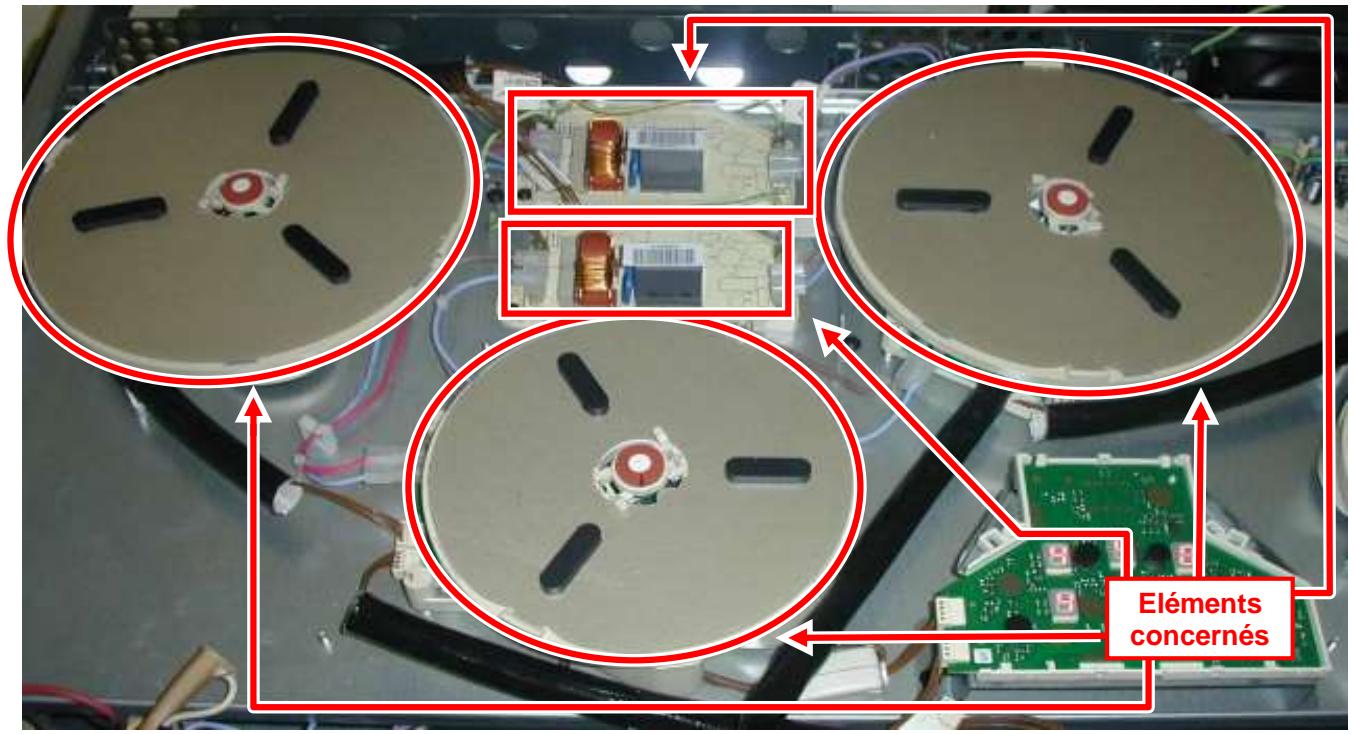

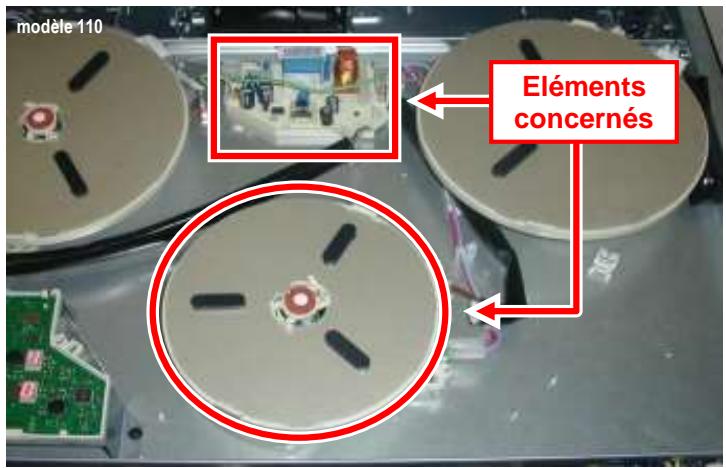

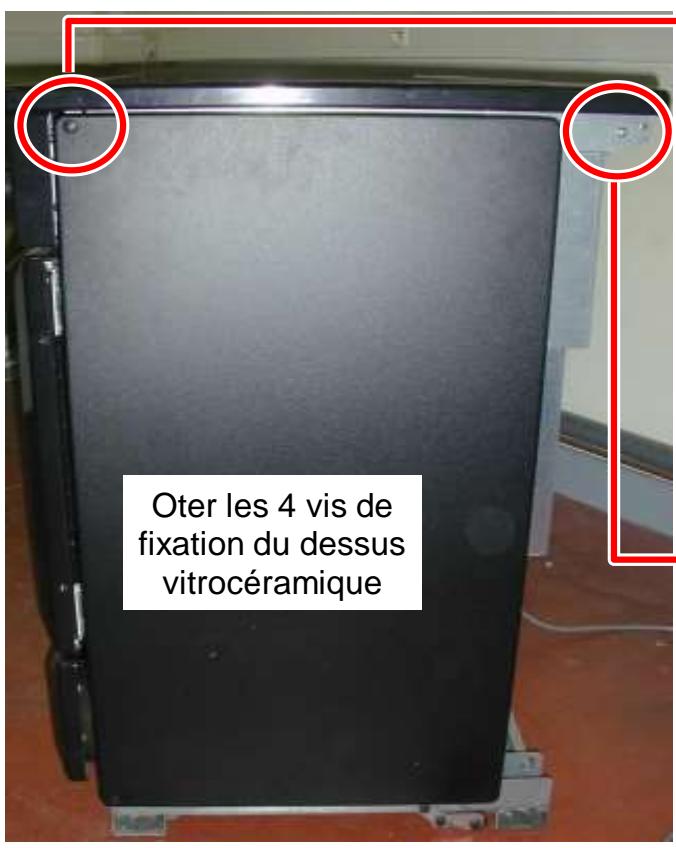

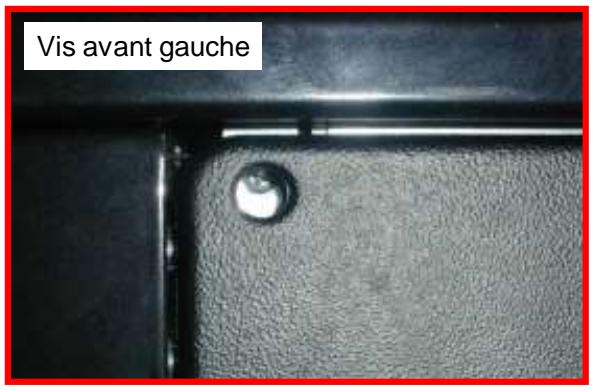

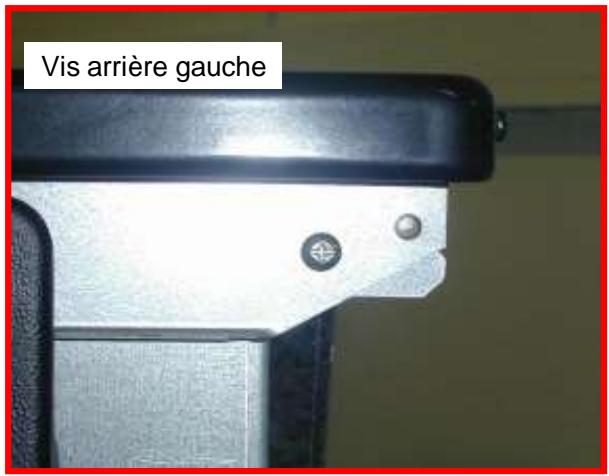

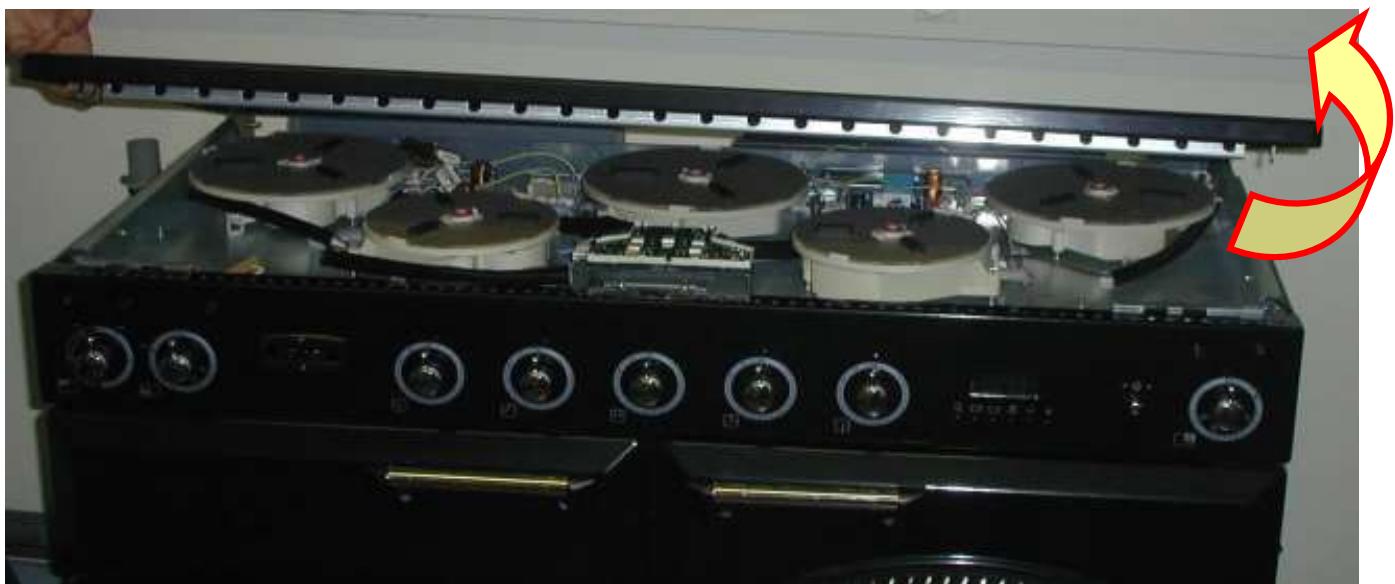

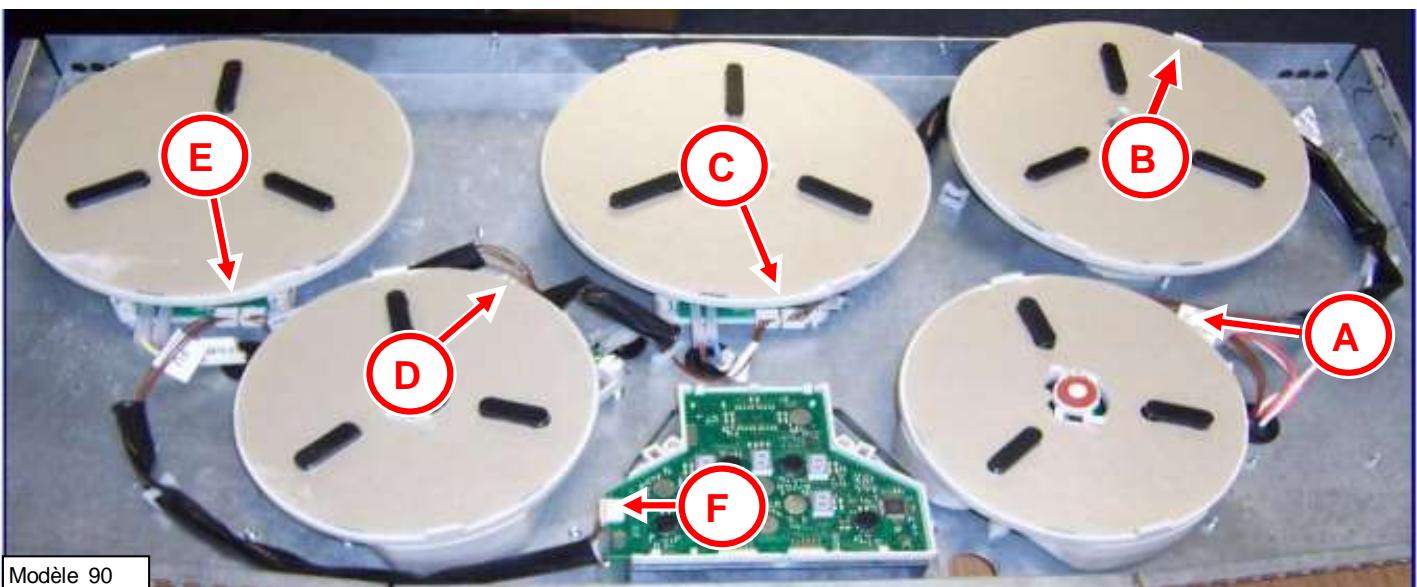

Accès aux éléments de l'induction

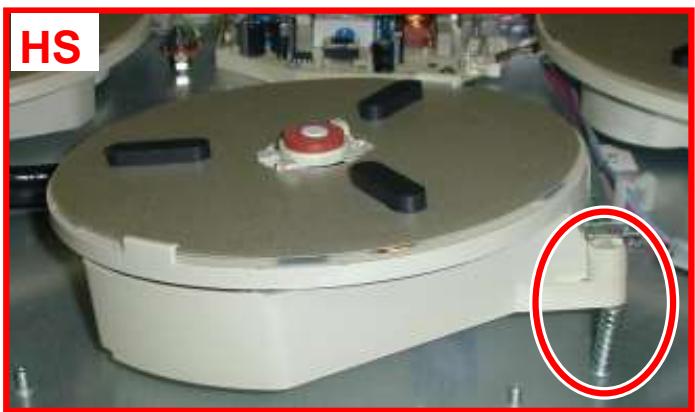

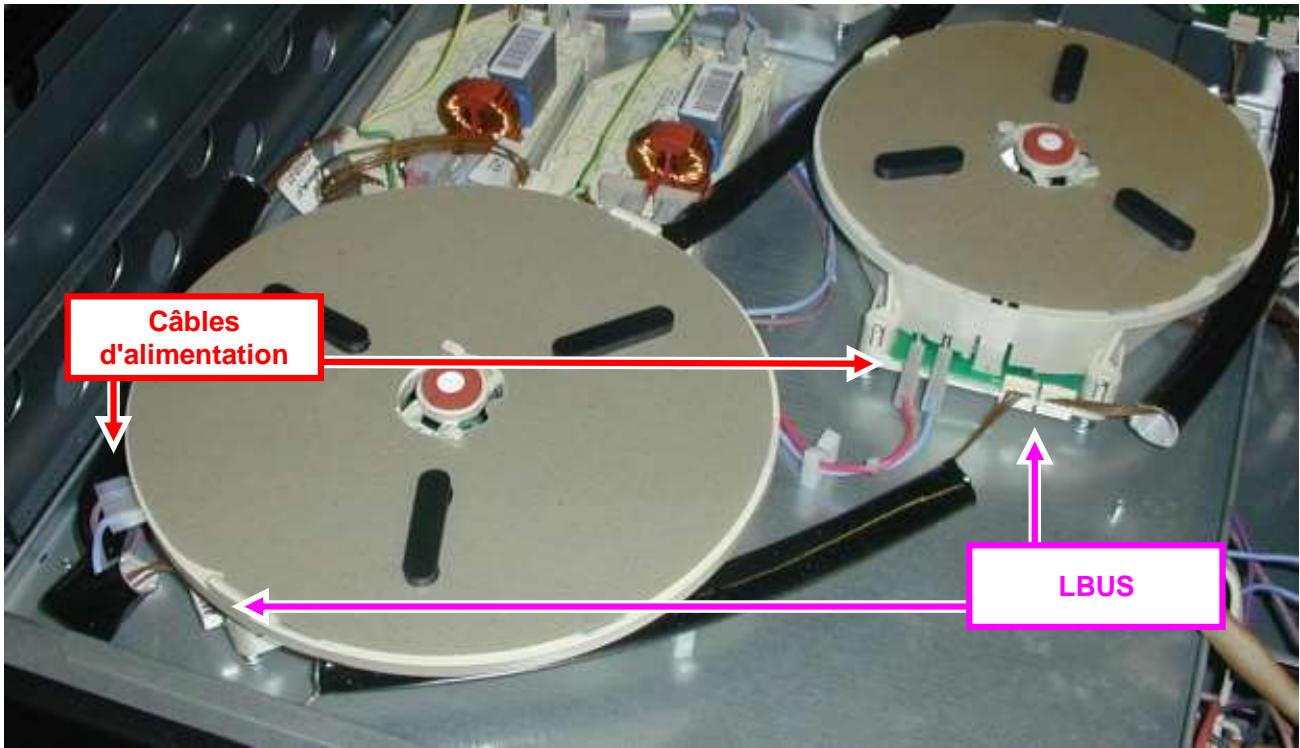

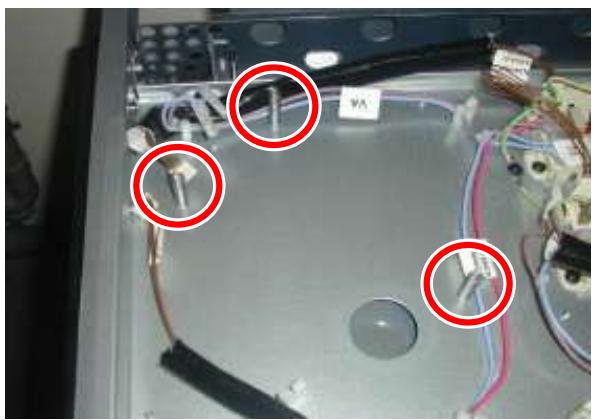

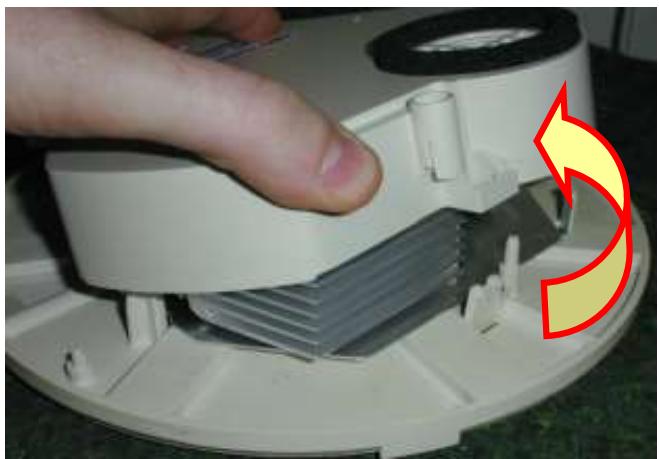

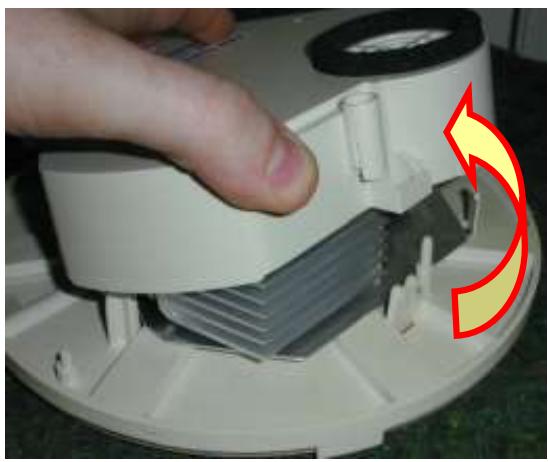

Remplacement inducteur

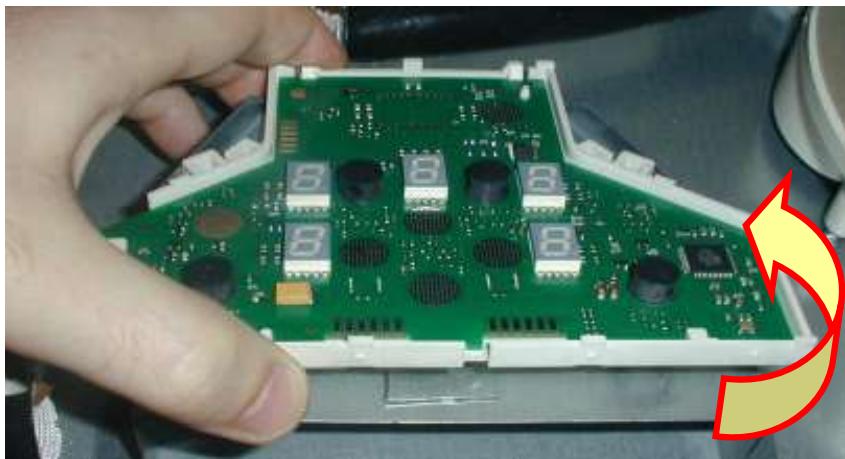

Remplacement afficheur

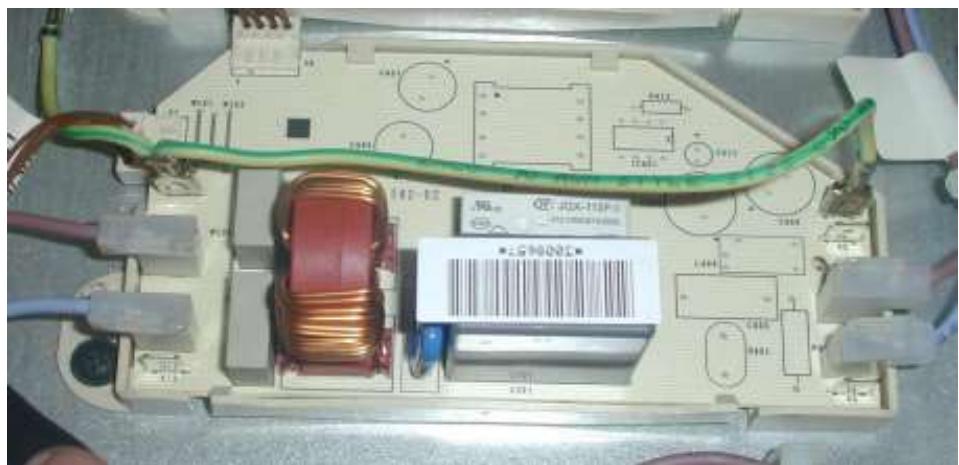

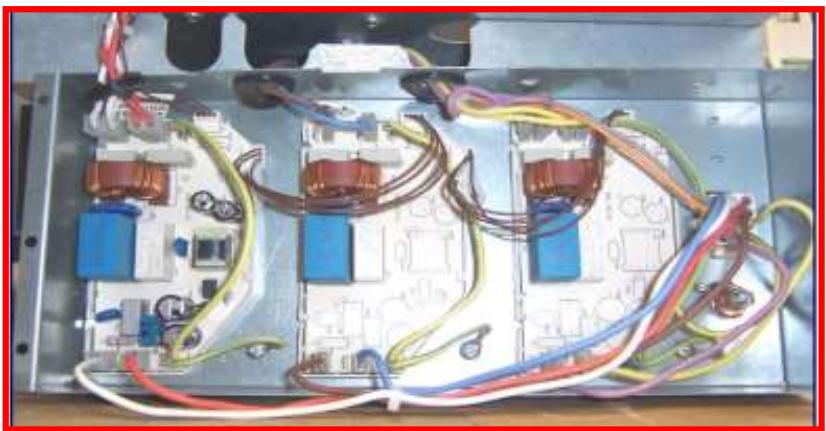

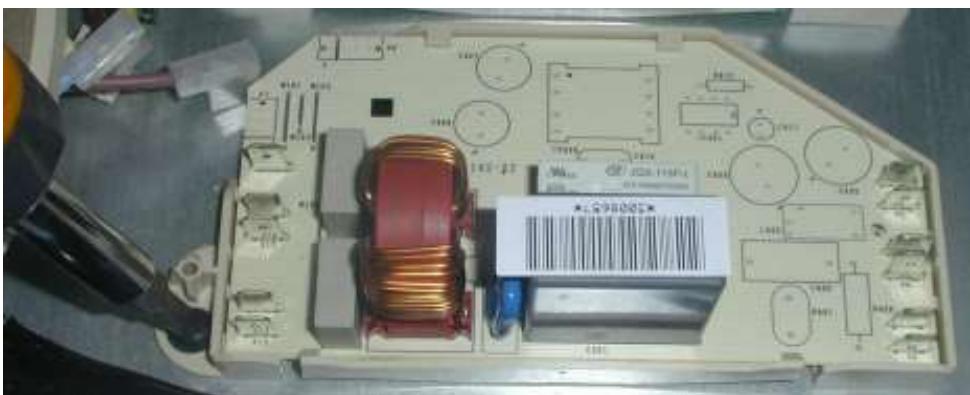

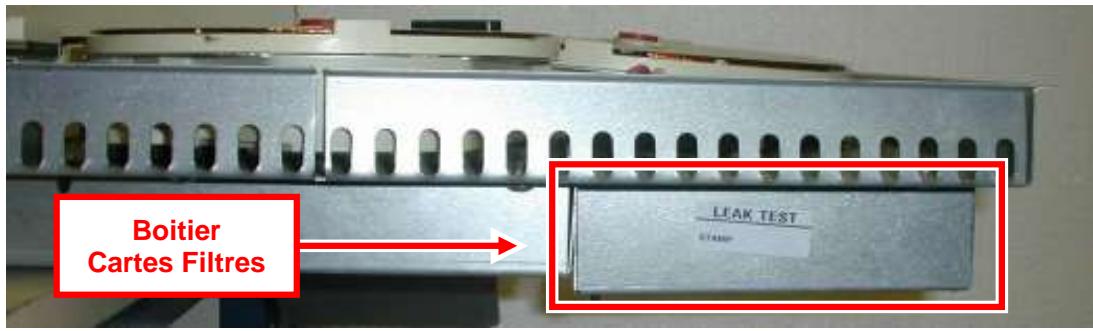

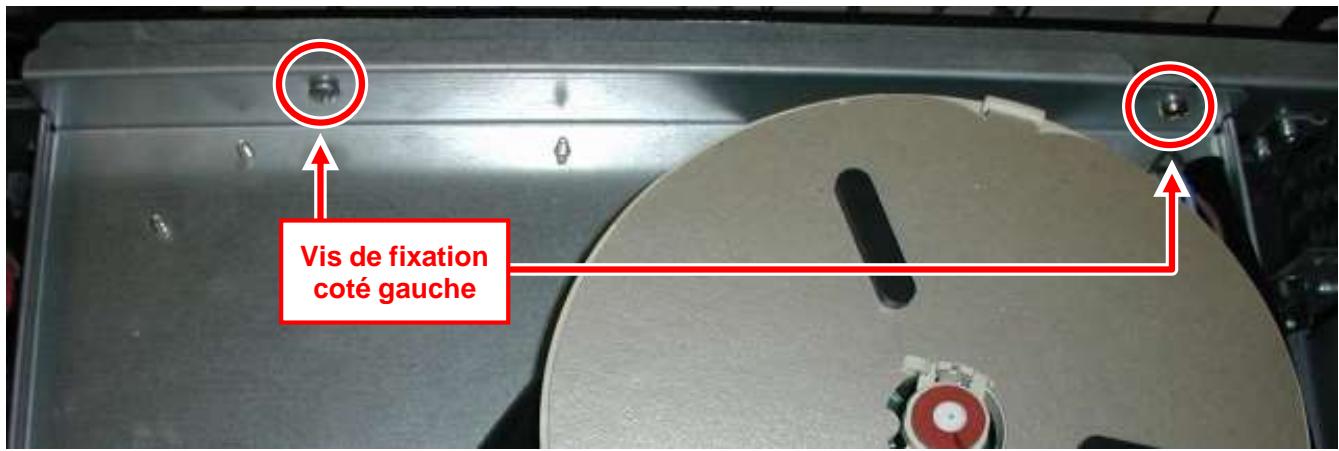

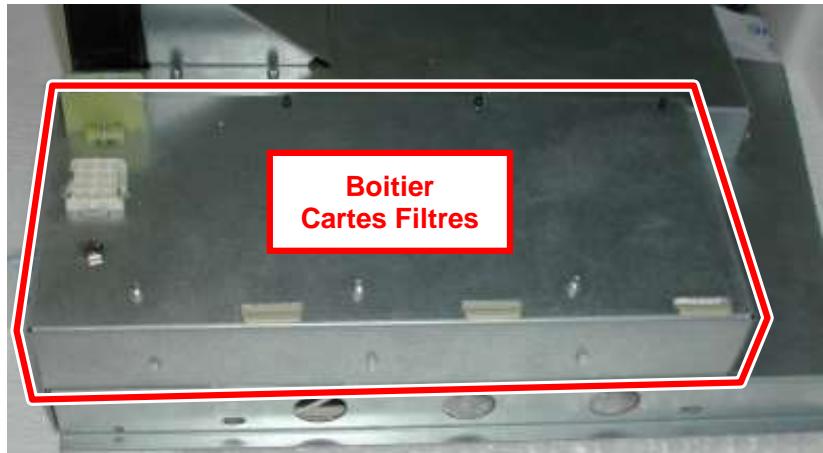

Remplacement cartes filtres

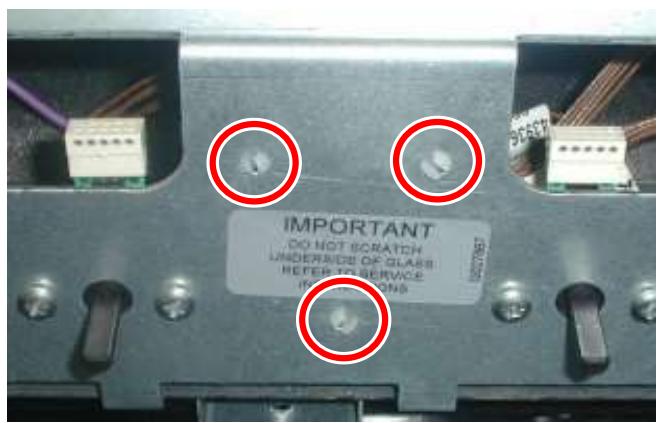

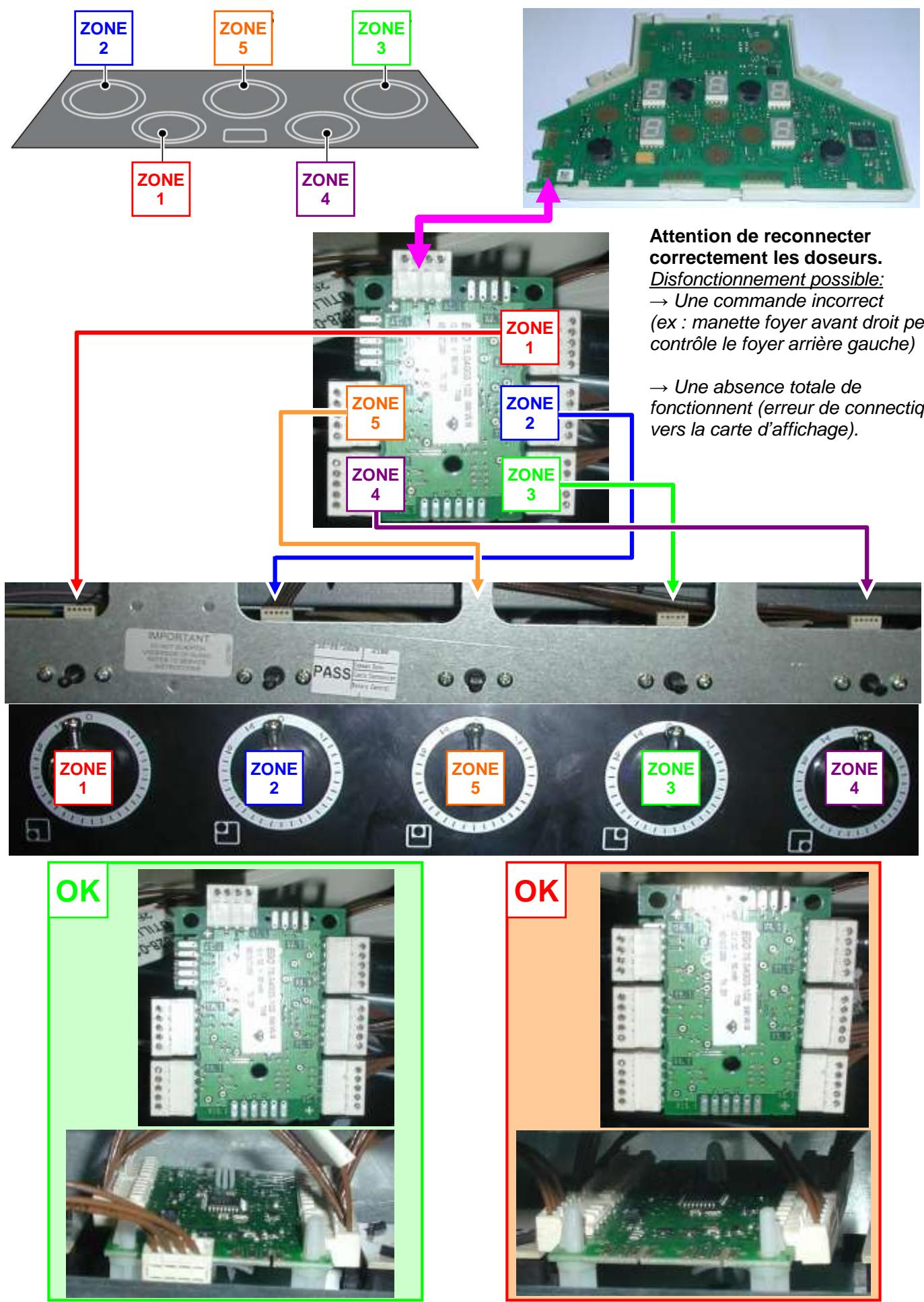

Remplacement carte interface

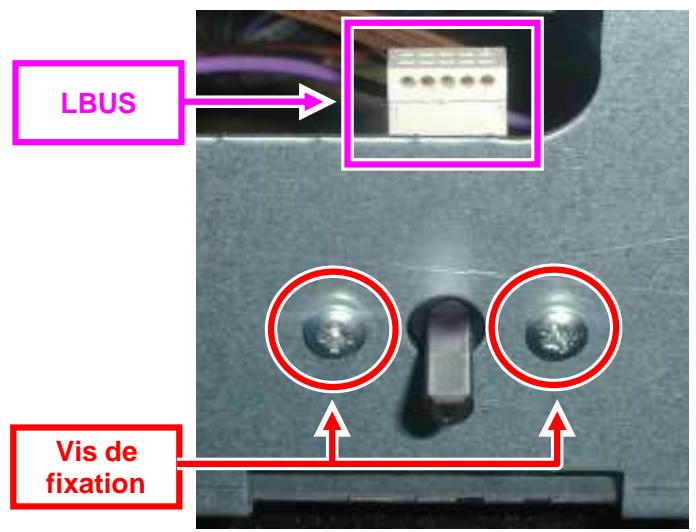

Remplacement doseur d'énergie

Remplacement ventilateur

Il existe deux techniques de chauffage vitrocéramique :

L'infrarouge

L'induction

Ces tables de cuisson vitrocéramique se ressemblent comme deux gouttes d'eau.

La différence ne saute aux yeux qu'une fois les tables allumées.

L'une rougeoie alors que l'induction semble ne pas fonctionner.

La première est dotée de foyers radiants ou halogènes qui transmettent la chaleur par rayonnement et conduction.

La seconde alimente une source magnétique, l'inducteur, qui, placé sous la surface vitrocéramique transforme l'énergie magnétique en chaleur.

La plaque électrique traditionnelle s'appuie sur la conduction thermique alors que l'induction repose sur le principe du champ magnétique.

Le principe de l'échauffement par induction est un phénomène naturel mis à jour dès le XIXe siècle par plusieurs physiciens dont Léon Foucault. Il mît en évidence le développement de courants s'opposant au champ magnétique dans une masse métallique en mouvement ou dans une masse métallique fixe parcourue par un flux magnétique variable. Ces "courants de Foucault" assimilables à des courts-circuits provoquent un effet d'échauffement (effet joule) dans la masse.

Ce n'est qu'au milieu du XXe siècle qu'on commença à utiliser l'induction comme moyen de chauffage principalement dans l'industrie lourde comme la sidérurgie. L'induction n'a trouvé sa place dans une cuisine que dans les années 80, voir 90 pour l'utilisation domestique.

Contrairement aux autres modes de cuisson, c'est le récipient lui-même qui chauffe et non la table.

Vous posez une casserole et cela suffit à déclencher la chaleur alors que la table reste froide.

L'élément chauffant n'est autre que le métal du récipient qui transforme l'énergie magnétique en énergie thermique.

Les qualités de l'induction sont sa souplesse, sa faible inertie, un nettoyage facile, un bon rendement et la sécurité thermique. Son rendement peut atteindre jusqu'à 90% selon les types de cuisson. Avec cette technique, seul le récipient chauffe. L'inertie est donc faible et surtout la température de la table ne dépasse jamais celle de la casserole.

Passer de la température la plus douce à la puissance la plus vive, en un instant et en diffusant la chaleur de façon homogène séduit de plus en plus de consommateurs. Seule l'induction en est capable car cette technologie n'est comparable à aucune autre.

Une table à induction fonctionne grâce aux propriétés électromagnétiques de la plupart des récipients utilisés sur les tables de cuissons traditionnelles.

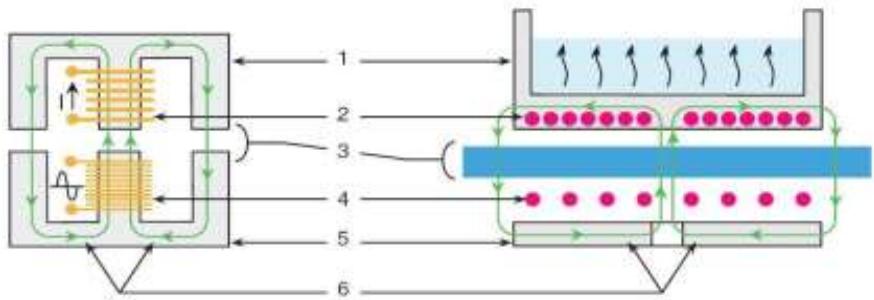

En première approximation, on peut comparer la table à un transformateur dont l'enroulement secondaire serait en court-circuit. Un courant interne conséquent y prend naissance provoquant un échauffement rapide.

1-Conducteur magnétique
2-Secondaire en court circuit
3-Entre fer
4-Primaire
5-Conducteur magnétique
6-Champ magnétique

1-Casserole
2-Casserole
3-Plaque vitrocéramique
4-Inducteur
5-Ferrite
6-Champ magnétique

La casserole est comparable à un ensemble de spires concentriques en court-circuit dont la résistance interne n'est pas nulle.

A partir des manettes de réglages, on commande l'alimentation électrique du primaire du transformateur qui crée un champ magnétique. Ce champ induit des courants dans le fond du récipient posé sur la table. Ces courants induits chauffent instantanément le récipient qui cède la chaleur produite aux aliments qu'il contient, la cuisson s'effectue pratiquement sans perte d'énergie.

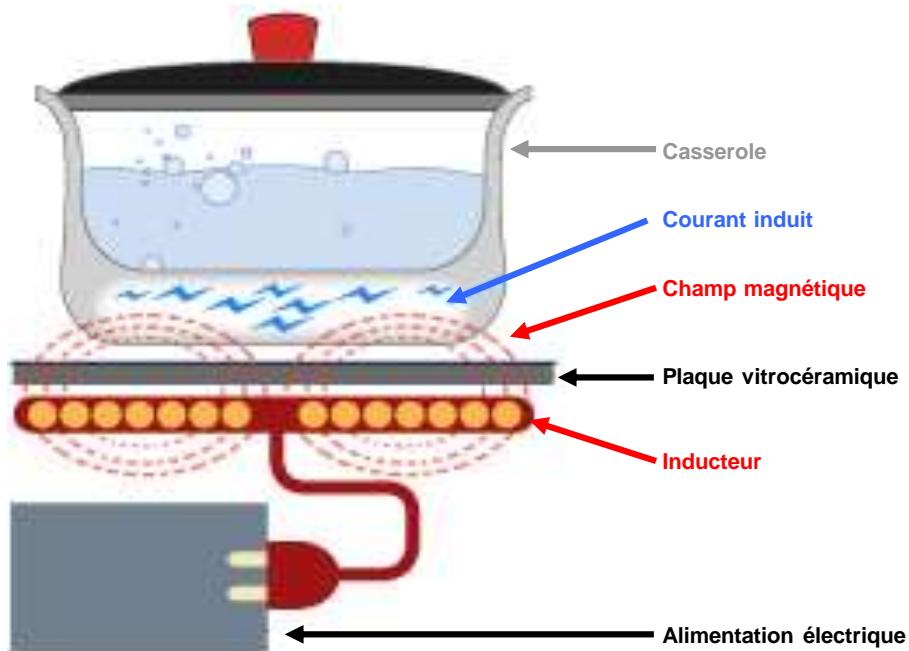

Casserole Courant induit Champ magnétique Plaque vitrocéramique Inducteur Alimentation électrique

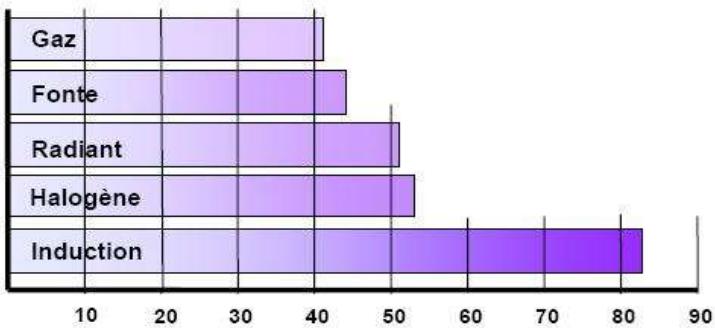

Rendements comparés

Le rendement est le rapport qu'il existe entre l'énergie consommée (gaz ou électricité)

et l'énergie qui est convertie en chaleur.

Ces rendements peuvent varier en fonction

du diamètre et de la qualité du récipient.

Rapidité

Grâce à la puissance disponible et au rendement élevé, l'induction est beaucoup plus rapide qu'une table de cuisson électrique ou gaz.

Temps nécessaire pour élever 2 litres d'eau de 20°C à 95°C
Gaz	Électrique	Vitrocéramique	Induction
8,18 min	9,50 min	9,00 min	4,46 min

Économie

Le retrait du récipient d'un foyer suffit à arrêter immédiatement la cuisson, il n'y a pas de gaspillage d'énergie. Tant qu'il n'y a pas de récipient posé sur un foyer, celui –ci ne chauffe pas. Elle consomme donc beaucoup moins d'énergie que les tables équipées de foyers classiques gaz ou électrique.

Précision

Très souple d'utilisation, elle réagit instantanément aux commandes. La puissance disponible sur un foyer peut varier jusque 2300W.

Sécurité

Le principe de l'induction fait que la chaleur est produite directement dans le récipient. La température du dessus verre est beaucoup plus faible et les risques de brûlures sont réduits, en particulier pour les enfants.

L'induction nécessite une casserolerie appropriée.

La cuisson se faisant par champ magnétique, il faut des matériaux conducteurs. Un moyen simple permet de vérifier si un ustensile est compatible : Un aimant doit pouvoir se coller sur le fond.

Lors de la cuisson, certains récipients sont susceptibles d'émettre du bruit (cliquetis). Ceci est normal et est dû au champ magnétique produit par l'induction. Il n'y a aucun risque, ni pour la table, ni pour la casserole.

Récipient compatible avec l'induction
	Avantage	Inconvénient
Récipients en acier émaillé avec ou sans revêtement anti-adhérent	Compatibilité garantie avec l'inductionPeu de bruit lors de l'utilisation	Répartition de chaleur non uniforme pour le diamètre de casseroles < à 230 mmMauvais comportement si casserole vide (sensible à l'échauffement, déformation avec risque de petites casses de l'émail)
Récipients en fonte avec ou sans fond émaillé	Compatibilité garantie avec l'inductionRépartition de la chaleur satisfaisantePeu de bruit lors de l'utilisationIdéal pour mijoter	Les fonds non émaillés sont plus rugueux (risque de rayures du dessus vitrocéramique)Mauvais comportement si casserole vide (la fonte ne se déforme pas mais casse, plus risque de petites casses de l'émail
Récipients en inox (inox)	Répartition de la chaleur très satisfaisanteBon comportement si casserole vide (inox bleui)	Compatibilité non garantie, pb de détection (faire test compatibilité avec aimant).

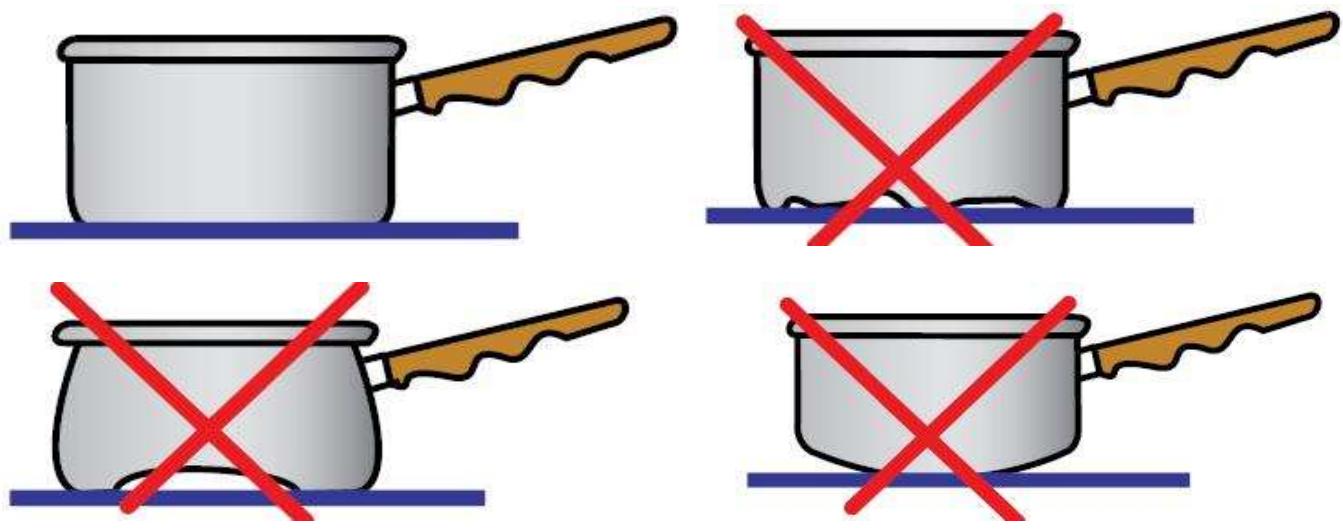

Pour un rendement optimum, il est préconisé d'utiliser des récipients à fond plat.

Modèles

La gamme des cuisinières induction "BASIC" Falcon se décline en 2 familles :

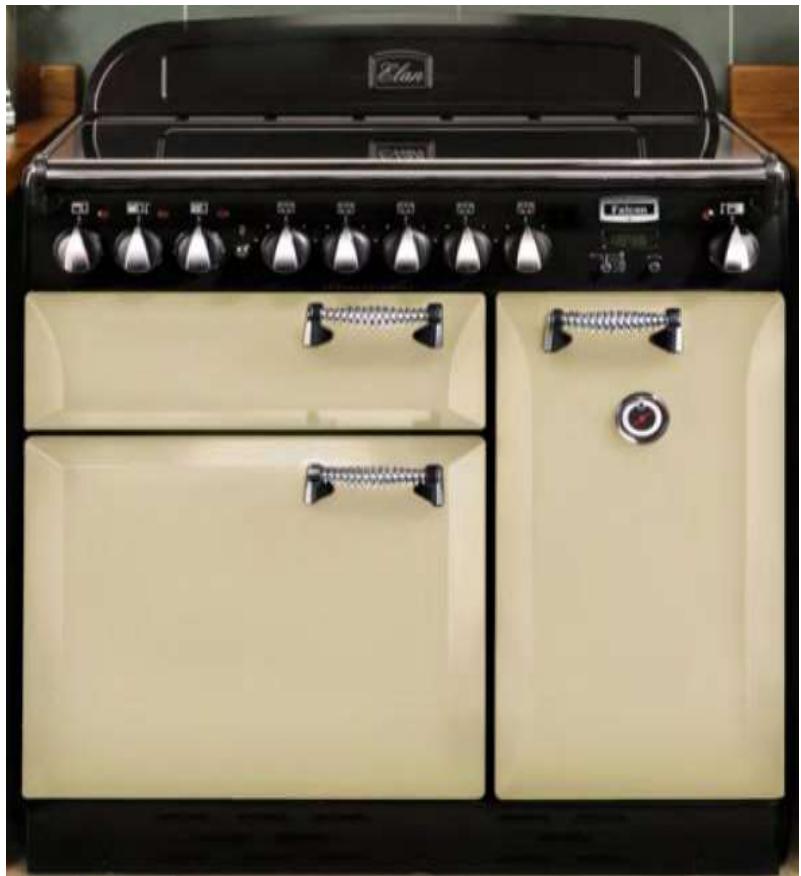

TRADITIONNELLE

Classic 90

Classic 110

Classic Deluxe 90

Classic Deluxe 110

Elan 90

Elan 110

References Falcon- 1ères lettres	Classic 90 InductionCLAS90EI	Classic D 90 InductionCDL90EI	Elan 90 InductionELAS90EI	Pro+ 90 InductionPROP90EI	Toledo 90 InductionTOLS90EI
Largeur (mm)	900	900	900	900	900
Profondeur (mm)	600	600	600	600	600
Hauteur (hors tout) (mm)	905 - 930*	905 - 930*	905 - 930*	905 - 930*	905 - 930*
Puissances du plan	3 x 2.3kW	3 x 2.3kW	3 x 2.3kW	3 x 2.3kW	3 x 2.3kW
	2 x 1.4kW	2 x 1.4kW	2 x 1.4kW	2 x 1.4kW	2 x 1.4kW
	-	-	-	-	-
	-	-	-	-	-
Foyer vitrocéramique	-	-	-	-	-
Puissance totale du plan	9.7kW	9.7kW	9.7kW	9.7kW	9.7kW
Charge élect. max	17.4kW	18.2kW	17.4kW	17.4kW	17.4kW
Capacité du four (gauche)	69 litres	69 litres	69 litres	69 litres	69 litres
Capacité du four (droite)	66 litres	66 litres	66 litres	66 litres	66 litres
Capacité du four (superieur)	-	-	-	-	-
Four gauche	A	A	A	A	A
Four droite	A	A	A	A	A
Four grill double circuit	Oui	Oui	Oui	Oui	Oui
Grille plancha	-	-	-	-	-
Support pour wok	-	-	-	-	-
Élément de brûnissage	-	Oui	Oui	-	-
Zone chauffe-plats	-	-	-	-	-
Grilles en fonte	-	-	-	-	-
Horloge et minuterie programmables	Auto	Auto	Auto	Auto	Auto
Handyrack	Oui	Oui	Oui	Oui	Oui
Porte (gauche)	Vitrée	Vitrée	Pleine	Vitrée	Vitrée
Porte (droite)	Pleine	Pleine	Pleine	Pleine	Pleine
Eclairage four	x1	x1	x1	x1	x1

References Falcon- 1ères lettres	Classic 110 InductionCLAS110EI	Classic D 110 InductionCDL110EI	Elan 110 InductionELAS110EI	Pro+ 110 InductionPROP110EI	Toledo 110 InductionTOLS110EI	Toledo XT InductionTXT110EI
Largeur (mm)	1100	1100	1100	1100	1100	1100
Profondeur (mm)	600	600	600	600	600	600
Hauteur (hors tout) (mm)	905 - 930*	905 - 930*	905 - 930*	905 - 930*	905 - 930*	905 - 930*
Puissances du plan	3 x 2.3kW	3 x 2.3kW	3 x 2.3kW	3 x 2.3kW	3 x 2.3kW	3 x 2.3kW
	2 x 1.4kW	2 x 1.4kW	2 x 1.4kW	2 x 1.4kW	2 x 1.4kW	2 x 1.4kW
	-	-	-	-	-	-
	-	-	-	-	-	-
Foyer vitrocéramique	-	-	-	-	-	-
Puissance totale du plan	9.7kW	9.70kW	9.7kW	9.7kW	9.7kW	9.7kW
Charge élect. max	17.4kW	18.2kW	17.4kW	17.4kW	17.4kW	14.8kW
Capacité du four (gauche)	67 litres	69 litres	69 litres	67 litres	67 litres	69 litres
Capacité du four (droite)	69 litres	69 litres	67 litres	69 litres	69 litres	69 litres
Capacité du four (superieur)	-	-	-	-	-	-
Four gauche	A	A	A	A	A	A
Four droite	A	A	A	A	A	A
Four grill double circuit	Oui	Oui	Oui	Oui	Oui	Four grill électrique ventité
Grille plancha	-	-	-	-	-	Oui
Support pour wok	-	-	-	-	-	Oui
Élément de brûnissage	Oui	Oui	Oui	Oui	Oui	Oui
Zone chauffe-plats	-	-	-	-	-	-
Grilles en fonte	-	-	-	-	-	Oui
Horloge et minuferie programmables	Auto	Auto	Auto	Auto	Auto	Auto
Handyrack	Oui	Oui	Oui	Oui	Oui	Handygrill
Porte (gauche)	Vitrée	Vitrée	Pleine	Vitrée	Vitrée	Vitrée
Porte (droite)	Vitrée	Vitrée	Pleine	Vitrée	Vitrée	Vitrée
Eclairage four	x2	x2	x2	x2	x2	x2

Falcon préconise deux types de raccordement pour ses cuisinières :

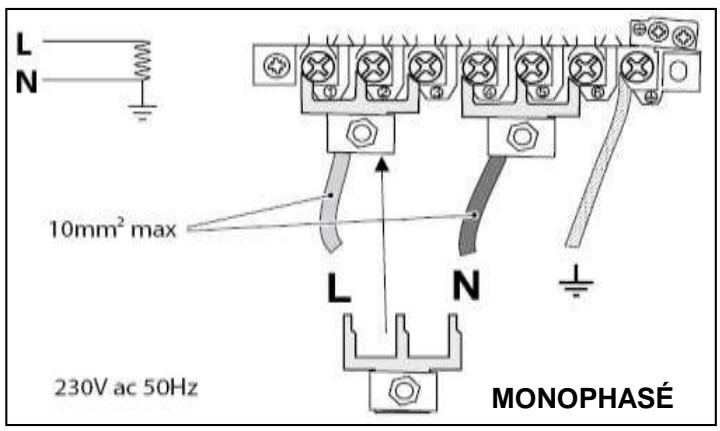

Câblage 230V en monophasé

Câblage 230V/400V en triphasé

Les raccordements électriques sont à effectuer sur le bornier à l'arrière de la cuisinière en respectant les instructions du fabricant.

L N 10mm² max L N 230V ac 50Hz MONOPHASÉ

L1 N L3 L2 6mm² max L1 L2 L3 N 3N ac 230/400V 50Hz 人 10mm² max TRIPHASÉ

Les protections électriques à adopter lors de l'installation de la cuisinière varient suivant la puissance du modèle ainsi que le type de raccordement.

Exemple modèle Classic Deluxe 110

Le plan de travail comprend 3 inducteurs de 2300W et 2 inducteur de 1400W soit une puissance de 9.7 KW (= 3 x 2.3KW + 2 x 1.4 KW).

(*) Le four multifonction dispose d'une puissance de 3.7 KW si il dispose de la fonction Réponse Rapide ou 2.5 KW sans cette fonction. (La réponse rapide est une fonction permettant un préchauffage rapide du four en associant la résistance circulaire et celle de voûte).

Le four conventionnel dispose d'une puissance de 2.5KW.

Le grill dispose d'élément pour un total de 2.3KW.

A cela s'ajoute environ 100 W pour le fonctionnement des éclairages de fours, voyants et électronique.

Exemple de puissance suivant le modèle de la cuisinière
Modèle	Puissance totale	Plan de cuisson	Four multifonction		Four conventionnel	Grill	Éclairage + voyants + électronique
			Réponse rapide	Classique
Classic 90	17,1 kW	9700 W		2500 W	2500 W	2300 W	100 W
Classic Deluxe 110	17,kW*18,3kW*	9700 W	3700 W*	2500 W*	2500 W	2300 W	100 W
Toledo XT	14,8kW	9700 W		2500 W	2500 W	2300 W	100 W

Coefficient de simultanéité :

Le coefficient de simultanéité prend en compte le phénomène de régulation en température des différents éléments de la cuisinière. Ce coefficient Cs considère que 75 % des éléments de la cuisinière fonctionnent à pleine puissance simultanément.

Protection câblage monophasé :

Pour faciliter les calculs théoriques, la tension d'alimentation secteur sera considérée égale à 230 V.

Intensité Monophasé =
Puissance x Cs Tension secteur

Protection raccordement monophasé
Modèle	Puissance Totale	Intensité (A)	Protection Réelle
Classic 90	17,1 kW	55,76	64 A
Classic Deluxe 110	17,1 kW	55,76	64 A
	18,3 kW	59,67	64 A
Toledo XT	14,8 kW	48,26	64 A

Protection câblage triphasé :

Pour faciliter les calculs théoriques, la tension d'alimentation secteur sera considérée égale à 230 V.

$$ \text { Intensité (par phase) } = $$

$$ \text { Puissance } (\text { par phase }) \times \text { Cs } $$

Tension secteur

Protection raccordement triphasé
Modèle	Puissance Totale	Phase	Puissance par phase	Intensité (A)	Protection théorique / Réelle
Classic 90	17,1 kW	1	5 kWFours 2x2,5 kW	16,30	20 A	20 A
		2	6 kW2 inducteurs (3,7kW) + grill(2,3 kW)	19,57	20 A
		3	6 kW3 inducteurs (6kW)	19,57	20 A
Classic Deluxe 110	17,1 kW *18,3 kW *	1	5 kWFours 2x2,5 kW	16,30	20 A	20 Aou25 A
			6,2 kWFours 3,7kW + 2,5 kW	20,22	25 A
		2	6 kW2 inducteurs (3,7kW) + grill(2,3 kW)	19,57	20 A
		3	6 kW3 inducteurs (6kW)	19,57	20 A
Toledo XT	14,8 kW	1	7,4 kW4 inducteur (7,4 kW)	24,13	25 A	25 A
		2	2,3 kW1 inducteur 2,3 kW	7,50	10 A
		3	5 kWFours 2 x 2,5 kW	16,30	20A

Inducteur

Développant 1400 W pour le plus petit et 2300 W pour le grand, ces inducteurs équipent les cuisinières induction de la génération « Basic ». La spécificité de ces inducteurs est qu'ils intègrent leur propre cartes de puissance.

Inducteur 2,3 kW Diamètre 180 mm

Inducteur 1,4 kW Diamètre 145 mm

Afficheur

La carte d'affichage ou "Touch-Lite"

renseigne l'utilisateur sur le ou les foyers actifs. En cas de pannes, c'est sur cette carte qu'apparaîtront les codes erreurs.

Il reçoit les information en provenance des doseurs d'énergie et les transmet aux inducteurs.

Carte filtre "maître"

Cette carte commande les foyers avant droit et arrière droit.

Elle est considérée comme carte "maître" car elle distribue des tensions 5V et une tension 12V nécessaire au fonctionnement de l'ensemble induction

Nommée CU3 sur les schémas électriques (CU : Control Unit)

Cette carte, présente au nombre de 2, commandes les foyers avant gauche et arrière gauche pour la première et le foyer central pour la seconde.

Nommée CU1 ou CU2 sur les schémas électriques (CU : Control Unit)

La carte interface concentre toutes les informations provenant des différents doseurs d'énergie. Elle transmet ensuite ces informations aux différents inducteurs via la carte d'affichage.

Un mauvais câblage de cette carte peut entraîner un disfonctionnement partiel ou totale du dessus induction.

Le doseur d'énergie permet la régulation de la puissance sur chacun des différents foyers. Il fournit une tension variant en fonction de la puissance demandée.

Situé à l'arrière du plan induction, il permet le refroidissement des différents de l'induction en évacuant l'air vers l'arrière de la cuisinière.

Câbles LBUS (ou LIN BUS)

Le LBUS est un ensemble de câbles formant un bus de données. Ils permettent d'effectuer un adressage unique de chaque composant de l'induction. Un mauvais câblage ou une coupure dans le LBUS peut entraîner un disfonctionnement partiel ou total de l'ensemble induction.

Schéma de câblage: Table de cuisson

Code	Elément
A	Panneau de commande tactile Touchlite
B	Tableau de distribution
C	Commande avant gauche
D	Commande arrière gauche
E	Commande centrale
F	Commande avant droite
G	Commande arrière droite
CU1	Unité de commande double gauche (esclave)
CU2	Unité de commande centrale (esclave)
CU3	Unité de commande double droite (maître)

Code	Couleur
b	Bleu
br	Brun
bk	Noir
or	Orange
r	Rouge
v	Voilet
w	Blanc
y	Jaune
g/y	Vert / jaune
gr	Gris

Schéma de câblage: Table de cuisson

Code	Elément
A	Panneau de commande tactile Touchlite
B	Tableau de distribution
C	Commande avant gauche
D	Commande arrière gauche
E	Commande centrale
F	Commande avant droite
G	Commande arrière droite

Code	Couleur
b	Bleu
br	Brun
bk	Noir
or	Orange
r	Rouge
v	Voilet
w	Blanc
y	Jaune
g/y	Vert / jaune
gr	Gris

Code Erreur	Description	Causes probables	Contrôle	Action
	Aucune erreur.Inducteur non configuré	Inducteur non configuré		Effectuer reconfiguration
[A206]	Aucune erreur.Inducteur non configuré	Inducteur non configuré	[30W8]	Effectuer reconfiguration
[10241]	Aucune erreur.Induction correctement configurée		[H40X]
[DS20]	Aucune erreur.Induction en attente de configuration	Induction en attente de configuration	[X78X]	Effectuer reconfiguration
[Y52C]	Surchauffe inducteurSignal sonde PT1000 anormal	Surchauffe du récipientSécurité thermique en surchauffe	[4828]	Laisser refroidir, si aucune baisse de température dans les 5 min E2 restera visible
[BH7T]	Pas de détection de récipientComposants défectueux	Récipient non magnétiqueDestruction composant suite échauffement anormal	[T3YX]	Utiliser récipient compatibleRemplacer inducteur
	Inducteur non configuréPb communication entre Unité de Contrôle et inducteurPas de tension d'alimentationComposant défectueux	Défaut ou absence de câble LBUS entre Unité de Contrôle et inducteurAbsence tension d'alimentationComposant défectueux sur Unité de ContrôleComposant défectueux sur inducteur	[WYBC]	Effectuer reconfigurationVérifier câble LBUSVérifier tension d'alimentationRemplacer inducteur
	Pas de communication entre l'Unité de Contrôle et les inducteurPas de tension d'imentation	Défaut ou absence de câble LBUS entre Unité de Contrôle et inducteurAbsence tension d'alimentationComposant défectueux sur inducteur	[5X4X]	Vérifier tension d'alimentationVérifier câbles LBUSRemplacer Unité de ContrôleRemplacer inducteurs
	Inducteurs non configurésPb communication entre Unité de Contrôle et inducteurComposant défectueux	Erreur pendant la configuration ou configuration non réaliséeDéfaut ou absence de câble LBUS entre Unité de Contrôle et inducteurComposant défectueux		Vérifier câbles LBUSEffectuer reconfigurationRemplacer Unité de ContrôleRemplacer inducteur
	Composant défectueux	Micro controleur défectueux		Remplacer inducteur
[CTAC]	Composant défectueux	Composant défectueux (interruption d'alimentation)		Remplacer inducteur
E 7	Fonctionnement incorrect (récipient non magnétique)Composant défectueux	Perte de l'effet magnétique du récipient avec l'augmentation de températureComposant défectueux		Utiliser un récipient adaptéRemplacer inducteur
E 9	Sonde PT1000 défecuteuse	Sonde PT1000 défecuteuse		Remplacer inducteur
Pas d'affichage	Erreur sur Unité de ContrôlePb de communication entreUnité de Contrôle et Afficheur	Défaut ou absence de câble LBUSComposant défectueux sur Unité de ContrôleComposant défectueux		Vérifier câbles LBUSVérifier Unité de ContrôleRemplacer Unité de ContrôleRemplacer Afficheur
	Casserole non détectée	Casserole non magnétiqueErreur configuration inductionComposant défectueux sur inducteur		Utiliser une casserole magnétiqueEffectuer reconfigurationRemplacer inducteur
E 20	Erreur avec le contenu de la FlashDonnée erronéeMauvaise options programmée	Composants défectueux sur l'afficheur		Remplacer Afficheur
Puissance inducteur remise à zéro		Composant défectueux sur inducteur		Remplacer inducteur
	Protection enfant activée			Désactiver la protection enfant

Tensions présentent sur les cartes filtres Tension d'alimentation 230V vers inducteur A Tension d'alimentation 230V vers inducteur B Tension d'alimentation 230V venant du bornier LBUS LBUS Terre

Le LBUS ou LIN BUS est un bus 3 fils, il permet de distribuer les informations décrites ci-dessous aux différents éléments de l'induction.

Détrompeur Terre Bus de données Tension 5V Tension 12V Composition

Exemple: Mesure de la tension 5V du LBUS

4980 V v v Détrompeur

On peut comparer le fonctionnement du LBUS à celui de deux réseaux informatiques interconnectés.

RESEAU A

RESEAU B
Pour envoyé un email d'un PC réseau A vers le réseau B, l'email est transmit au concentrateur (Serveur ou routeur) de la société A. Le concentrateur envoi ce message à un routeur (Ex : fournisseur d'accès Internet), qui va le transmettre au destinataire appartenant au réseau B.
Pour commander l'induction, une information (puissance du doseur) est transmise au concentrateur (carte interface). Le concentrateur envoi cette information au routeur (carte d'affichage) qui l'adresse à son tour à l'inducteur et la carte filtre concernés

IMPORTANT!

La mesure sur l'ensemble inducteur doit être effectuée hors tension

1 Accès à la carte électronique de l'inducteur

Débloquer l'ergot de fixation sous l'inducteur

Puis faire pivoter le couvercle

2 Mesure impédance

Une fois le couvercle enlevé, effectuer la mesure entre les points de test indiqués

Ω = 39 Ω → Inducteur OK

Ω = ∞ → Inducteur HS

IMPORTANT ! La mesure sur l'ensemble inducteur doit être effectuée hors tension

1 Accès à la carte électronique de l'inducteur

Débloquer l'ergot de fixation sous l'inducteur

Puis faire pivoter le couvercle

2 Vérification des transistors

Une fois le couvercle enlevé, effectuer la mesure entre les points de test indiqués

Ω = MΩ → Inducteur r OK Ω = 0Ω → Inducteur r HS

Erreur E4 sur foyer avant gauche

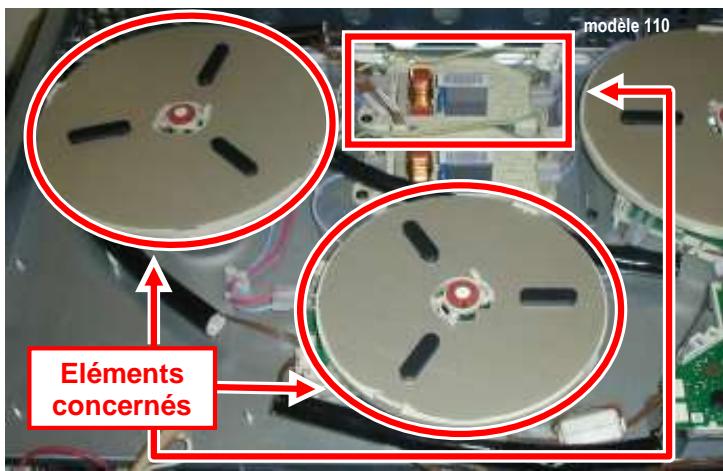

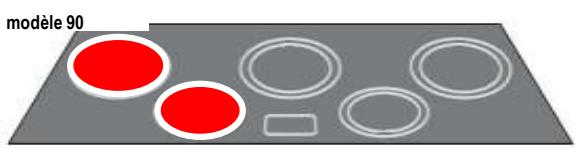

modèle 110 Eléments concernés modèle 90 Affichage clignotant entre E et 4

Erreur E4 sur foyer arrière gauche

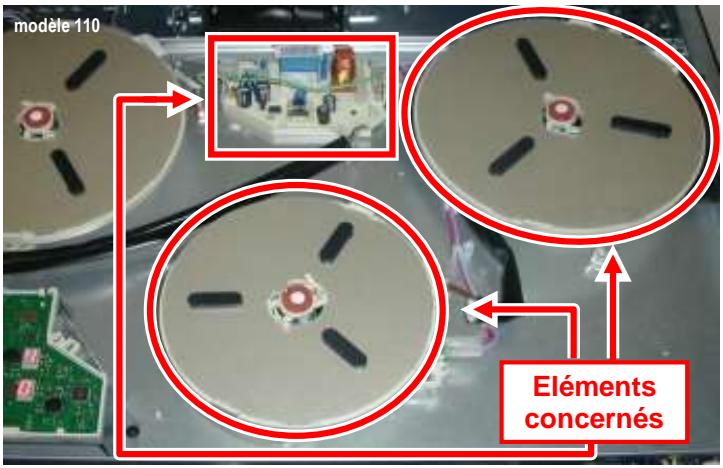

modèle 110 Éléments concernés modèle 90 Affichage clignotant entre E et 4

Erreur E4 sur foyer arrière droit

modèle 110 Eléments concernés

modèle 90

Affichage clignotant entre E et 4

Erreur E4 sur foyer avant droit

modèle 110 Eléments concernés

modèle 90

Affichage clignotant entre E et 4

Erreur E4 sur foyer central

Erreur E4 sur foyers coté gauche

Eléments concernés modèle 110

Affichage clignotant entre E et 4 E B B E

Erreur E4 sur foyers coté droit

modèle 110 Eléments concernés

Affichage clignotant entre E et 4 9 8 E 8 E

Erreur E4 sur foyers coté gauche + central

Eléments concernés

modèle 90 Affichage clignotant entre E et 4 E E 0 E 9

Dans cette configuration, il se peut que le LBUS n'alimente pas les cartes filtres suite à une erreur de câblage. Le LBUS est connecté directement entre l'inducteur central et l'afficheur.

    A -->|NON| G["Contrôle raccordement électrique et bornier"]
    B -->|NON| H["Remplacer la carte filtre CU3"]
    C -->|NON| I["Contrôle câbles d'alimentation de l'inducteur"]
    D -->|NON| J["Contrôle LBUS entre CU1 CU2 et afficheur"]
    E -->|NON| K["Effectuer reconfiguration de l'induction"]

Un coupure sur le bus de donnée du LBUS entraînera soit :

Erreur "E4" sur plusieurs inducteurs

"E4" sur foyers 4 et 5 → Contrôler la partie A du LBUS

"E4" sur foyers 3 à 5 → Contrôler la partie B du LBUS

Erreur "E6" sur le foyer 1 puis affichage "C1" → Contrôler la partie C du LBUS

Absence totale d'affichage

En cas d'absence d'affichage de l'induction deux cas sont possibles :

Affichage lors de la mise sous tension puis aucun affichage:

Dans le cas présent, l'afficheur s'allume lors de la mise sous tension du produit, mais lors l'activation des manettes de commandes, les indicateurs de zone de cuisson ne varient pas. Les origines possibles sont :

→ Un défaut de câblage de la carte interface (voir remplacement carte interface) .
→ Une coupure du LBUS entre la carte d'affichage et la carte interface.

Absence totale d'affichage:

En cas d'absence totale d'affichage il est nécessaire de contrôler la présence de la tension 5 V en sortie de la carte filtre principale (Test A). Si la tension 5 V est présente, contrôler la tension sur le LBUS comme suit, afin de détecter la coupure sur le bus.

E D C B A F G TECH SERVICES PART Modèle 110

E C B D A F Modèle 90

Le défaut de détection d'un récipient est mis en évidence par ce symbole :

Il peut avoir plusieurs origines :

→ Absence de récipient
→ Récipient non comptable avec l'inducteur
→ Erreur lors de configuration de l'inducteur

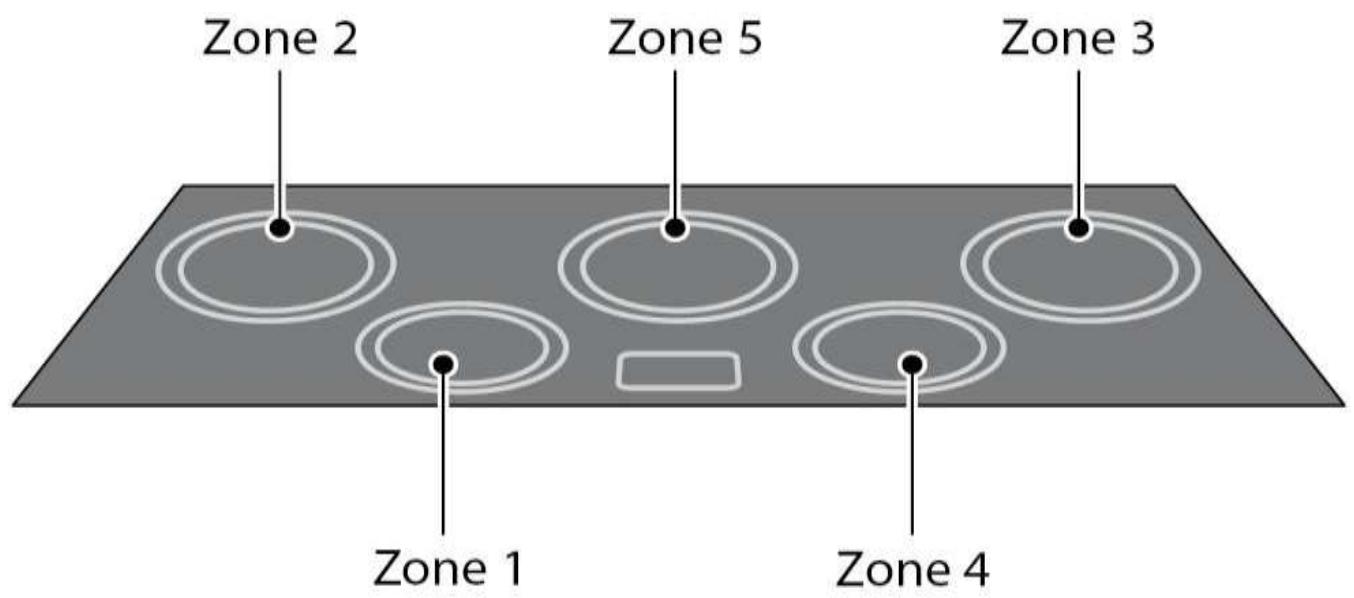

Le dernier cas peut être rencontré si un inducteur a été remplacé suite à une erreur tel que "E4". Lors de la réparation de l'appareil, si un inducteur est remplacé, une reconfiguration de l'électronique sera nécessaire (voir Reconfiguration). La reconfiguration à pour but d'identifier et de localiser les différents inducteurs, pour cela 5 zones sont prédéfinies.

Zone 2 Zone 5 Zone 3 Zone 1 Zone 4

Il est très important de respecter l'ordre de ces zones de cuissons.

En cas de permutation, l'inducteur ne s'activera pas lorsque l'on actionnera sa manette, mais réagira à l'activation d'une autre manette.

Ex : Inducteur central (zone 2) s'activera si la manette du foyer arrière droit (zone 3) est activée.

Si ce phénomène se produit, il est nécessaire de reconfigurer une nouvelle fois l'induction.

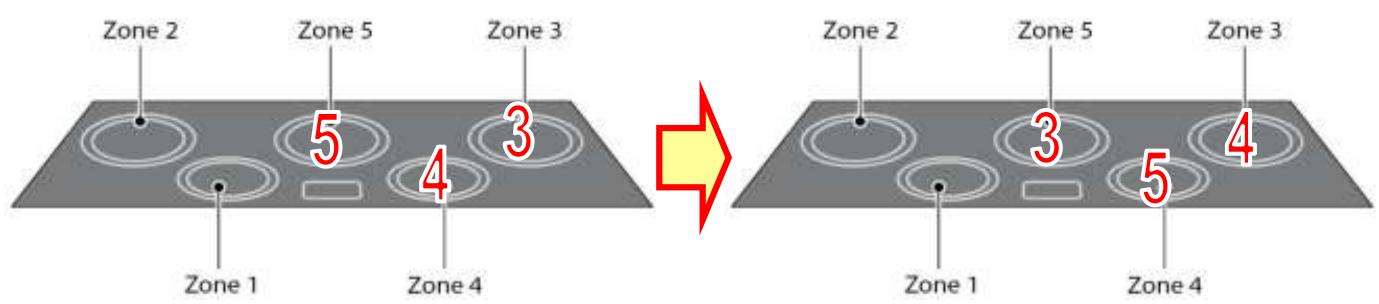

La permutation la plus fréquente aura lieu entre les zones 3, 4 et 5 comme décrit ci dessous.

Zone 2 Zone 5 Zone 3 5 4 3 Zone 1 Zone 4 Zone 2 Zone 5 Zone 3 3 4 Zone 1 Zone 4

IMPORTANT AVANT DEFECTUER TOUT REMPLACEMENT DE COMPOSANT METTRE LA CUISINIERE HORS TENSION

Démontage du dessus vitrocéramique

Oter les 4 vis de fixation du dessus vitrocéramique

Vis avant gauche

Vis arrière gauche

Faire pivoter le dessus induction vers le haut

Remplacement d'un inducteur

Après avoir lever le dessus vitrocéramique, vous pouvez accéder aux inducteurs.

Pour remplacer l'inducteur défectueux, il suffit de débrancher les câbles d'alimentation ainsi que le ou les LBUS.

Câbles d'alimentation LBUS

Afin d'assurer un contact optimum entre l'inducteur et le dessus vitrocéramique, ces derniers reposent sur trois ressort.

Veillez à bien repositionner l'inducteur sur les ressorts afin d'assurer un contact parfait.

Une fois l'inducteur correctement repositionné, rebrancher les câbles d'alimentation et le ou les LBUS.

Remplacement de l'afficheur

L'afficheur est accessible une fois le dessus vitrocéramique levé. Pour le remplacer, il faut déconnecter les deux câbles du LBUS puis le soulever. Une légère résistance peut être rencontrée, elle est dû à l'adhésif situé sur le support de la carte d'affichage.

Remplacement d'une carte filtre sur modèle 110

Après avoir lever le dessus vitrocéramique, vous pouvez accéder aux cartes filtres. Pour remplacer la carte filtre défectueuse, il suffit de débrancher les câbles d'alimentation ainsi que les LBUS.

Les différentes cartes filtres sont maintenues par une vis située sur le coté après l'avoir desserrée, il suffit d'enlever le carte.

Il ne reste plus qu'à positionner la nouvelle carte, remettre la vis de fixation et de rebrancher le câblage.

Remplacement d'une carte filtre sur modèle 90

Les modèles de dimensions 90 cm disposent d'un dessus induction plus contact. Les cartes filtres sont disposées dans un boîtier sous le caisson où reposent les inducteurs. Pour y accéder, il est nécessaire de d'enlever les vis de fixation maintenant le caisson sur chaque coté du châssis.

Vis de fixation coté gauche

Une fois le caisson lever, vous trouverez le boîtier comprenant les cartes filtres sur le coté droit.

Boitier Cartes Filtres LEAK TEST STAMP

Boitier Cartes Filtres

Démontage du bandeau de commande

Pour démonter le bandeau de commande, il est nécessaire d'enlever les manettes de commande, puis de démonter les vis de fixation situées en dessous

Excel

Puis faites descendre le bandeau pour le sortir des pattes de fixation situées aux extrémités.

Remplacement d'un doseur d'énergie

Après avoir levé le dessus vitrocéramique et démonté le bandeau, vous pouvez accéder aux doseurs d'énergie.

Le remplacement du doseur s'effectue facilement après avoir déconnecté le LBUS et enlever les deux vis de fixation.

LBUS Vis de fixation

Remplacement de la carte interface

Pour démonter la carte interface, sortir les 3 supports de la carte de leurs logements.

Câblage de la carte interface

Attention de reconnecter correctement les doseurs.

Disfonctionnement possible:

→ Une commande incorrect (ex : manette foyer avant droit peut contrôle le foyer arrière gauche)

→ Une absence totale de fonctionnent (erreur de connectique vers la carte d'affichage).

La procédure d'initialisation est à réaliser dans les cas suivants :

• Le code erreur persiste malgré le remplacement du ou des éléments défectueux.
• La manette de commande n'active pas le foyer qui lui est associé
• L'ensemble induction n'a jamais été configuré ("E4" sur tous les foyers ou "C1").

Important :

La procédure ne peut être réalisée qu'après la mise hors tension de l'appareil.

Vous avez 2 minutes pour entrer dans le programme de l'induction et réaliser la procédure.

Respectez très attentivement les étapes de la procédure de reconfiguration.

IMPORTANT!

La réinitialisation doit s'effectuer dans un délai de 2 minutes maximun après la mise sous tension. Au-delà de ce temps, la reconfigurationne sera pas prise en compte.

En cas d'échec, couper l'alimentation quelques secondes et recommencer l'initialisation

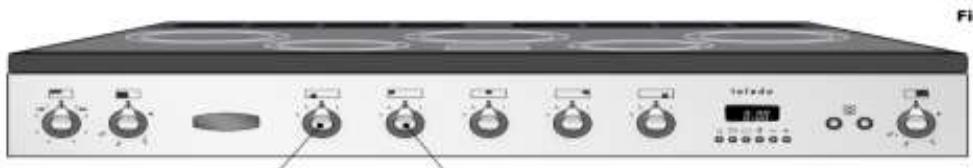

Commandes utilisées

Maintenir Z.1 sur la position A, puis amener Z.2 sur la position 9

Z.1 A 0 1 9

A 0 1 9

Donner 3 impulsions successivement et rapidement sur Z.2 vers A

Z.1 0 A 9 1

Z.2 A 0 1 9

L'afficheur clignotera C

3 impulsions

1

Remettre Z.2 sur la position 0

Z.1 0 A 9 1

Z.2 A 0 1 9

A 0 1 9

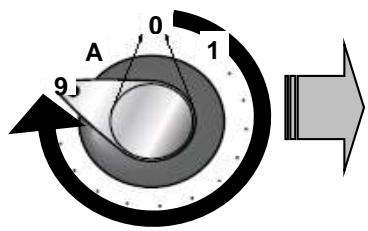

Tourner Z.1 jusqu'à la position 9

Z.1 A 0 1 Z.2 A 0 1 9

E clignotera sur l'afficheur

IMPORTANT : Attendre l'arrêt du clignotement avant de passer à l'étape 3

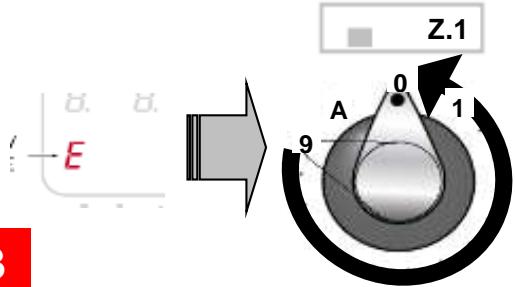

Après l'arrêt du clignotement, remettre Z.1 sur la position 0

L'afficheur clignotera entre C et 1

Placer une casserole sur le foyer C 1, pour successivement sur le foyers
C 2 à C 5 comme l'indiquera l'afficheur
Foyer C 2 Foyer C 5 Foyer C 3

Foyer C 1 Foyer C 4

Clignotement entre C et 2

Affichage final

config. réussie

Echec

4
