Retrouvez gratuitement la notice de l'appareil R5-BLACK TEAC au format PDF.
| Type d'appareil | Radio portable |
| Réception | DAB, FM |
| Affichage | Écran LCD |
| Alimentation | Pile(s) ou secteur |
| Fonction réveil | Oui |
| Préréglages stations | Oui |
| Connectivité | Non précisé |
| Haut-parleur intégré | Oui |
| Portabilité | Poignée intégrée |
| Type d'antenne | Antenne télescopique |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Langues du manuel | Anglais, Français, Allemand |
| Fonction mémoire | Oui |
| Type de tuner | Numérique et analogique |
FOIRE AUX QUESTIONS - R5-BLACK TEAC
Questions des utilisateurs sur R5-BLACK TEAC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radio portable au format PDF gratuitement ! Retrouvez votre notice R5-BLACK - TEAC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil R5-BLACK de la marque TEAC.
MODE D'EMPLOI R5-BLACK TEAC
BEDIENUNGSANLEITUNG ENG DAB/FM Portable Radio DEU < N ’e x p o s e z p a s c e t a p p a r e i l a u ruissellement ni aux éclaboussures. < Ne placez aucun objet contenant du liquide, tel qu’un vase, sur l’appareil. < N’installez pas cet appareil dans un espace confiné comme une bibliothèque ou unité similaire. < L’appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou OFF/ON n’est pas en position ON. < L’appareil doit être placé assez près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d’alimentation. < La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible. < Les produits de Classe sont équipés d'un cordon d'alimentation ayant une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre. < Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive. < PRÉCAUTION pour les produits utilisant des batteries au lithium remplaçables : il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les uniquement par des modèles identiques ou équivalents. < Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d’audition.
- Précautions concernant les batteries rechargeables Ce produit utilise des batteries rechargeables. Un mauvais emploi des batteries peut entraîner leur rupture, leur fuite ou d’autres problèmes. Respectez toujours les précautions suivantes quand vous utilisez des batteries. < Si une batterie rechargeable a coulé, ne touchez pas à main nue le liquide qui en est sorti. Veuillez consulter TEAC Corporation en cas de fuite du liquide de batterie. < Du liquide de batterie dans l’œil peut entraîner une perte de la vision. Si ce liquide touche un œil, rincez-le immédiatement à l’eau claire. Ne frottez pas l’œil pendant que vous le rincez. Consultez un médecin juste après le rinçage. L’entrée en contact du liquide de batterie avec le corps ou les vêtements peut causer des blessures ou brûlures cutanées. Rincez immédiatement à l’eau claire puis consultez un médecin. < N’utilisez aucun adaptateur secteur autre que le modèle conçu pour l’emploi avec cette unité. Utilisez toujours l’adaptateur secteur prévu pour faire fonctionner l’unité ou recharger les batteries à partir d’une prise secteur. L’emploi d’un autre adaptateur secteur peut entraîner une surchauffe et des blessures, incendies ou dégradations, ainsi qu’une rupture des batteries et l’écoulement de leur liquide. < Ne jetez pas une batterie dans un feu et ne la laissez pas et ne la rechargez pas près d’un feu, au soleil ou dans d’autres conditions de chaleur élevée. < Ne démontez pas une batterie. Cela pourrait causer un choc électrique. Veuillez contactez le magasin dans lequel vous avez acheté le produit ou TEAC Corporation si vous souhaitez faire inspecter ou réparer la batterie. Si vous voulez jeter le produit, veuillez suivre les instructions du mode d’emploi pour retirer les batteries et correctement recycler l’équipement. Avant l’utilisation Nous vous remercions d’avoir choisi TEAC. Lisez ce mode d'emploi avec attention pour tirer les meilleures performances de cette unité. < Il est possible que l’unité chauffe durant l’utilisation, laissez donc toujours un espace suffisant autour de lui pour la ventilation. < La tension fournie à l'unité doit correspondre à la tension imprimée sur l'étiquette de l'adaptateur secteur. Si vous avez des doutes à ce sujet, consultez un électricien. < Choisissez soigneusement l'emplacement de votre unité. Évitez de l’exposer directement aux rayons solaires ou à une source de chaleur. Évitez aussi les endroits sujets aux vibrations, à une poussière excessive, à la chaleur, au froid et à l’humidité. < N’installez pas l’unité au dessus d’un amplificateur, d'un récepteur ou autre appareil produisant de la chaleur. < N’ouvrez pas le boîtier car cela peut endommager le circuit ou causer un choc électrique. Si un objet étranger pénètre dans l’unité, consultez votre revendeur ou le service après-vente. < Q uan d vo us d éb r an ch e z l e co rd o n d'alimentation de la prise secteur, tirez toujours la prise, jamais le cordon. < Conservez ce livret dans un endroit sûr pour référence ultérieure. Avant l’utilisation p. 37
- Branchement (batteries rechargeables). 38 Branchements (autres appareils) p. 40
- Fonctions de l'unité p. 42
- Réglage de l'horloge p. 45
- Écoute de la radio DAB p. 48
- Emploi du menu DAB p. 50
- Écoute de la radio FM p. 54
- Emploi du menu FM p. 56
- Préréglage de syntonisation (preset) p. 58
- Écoute d'une source externe p. 59
- Commande de tonalité p. 60
- Casque p. 60
- Réveil p. 61
- Minuterie d'extinction p. 64
- Atténuateur (Dimmer) p. 64
- Guide de dépannage p. 65
- Caractéristiques techniques Entretien Si la surface de l’unité est sale, essuyez-la avec un chiffon doux ou utilisez un savon liquide léger dilué. Veillez à enlever tout excès de liquide. N’utilisez pas de diluant ni d'alcool car ils peuvent endommager la surface de l’unité. Laissez la surface de l'unité sécher complètement avant utilisation. p. 66
FRA Sommaire Branchement (batteries rechargeables) À propos des batteries rechargeables Le R-5DAB utilise un pack de batteries NickelHydrure de métal contenu dans le compartiment des batteries. Laisser l'adaptateur branché à la fois au R-5DAB et au secteur assure la recharge totale des batteries au cas où vous auriez besoin de faire fonctionner le R-5DAB sur batteries. Le R-5DAB a 5 heures d'autonomie après recharge complète des batteries < Si le R-5DAB n'est pas employé alors que l'adaptateur secteur est branché, les batteries se rechargeront complètement en environ 3,5 heures si elles étaient totalement déchargées. < Si le R-5DAB est allumé et l'adaptateur secteur branché, les batteries se rechargeront complètement en environ 24 heures. < Il peut falloir jusqu'à 4 cycles de charge/ décharge avant que les bat teries ne fonctionnent à pleine capacité quand le R-5DAB est neuf ou est resté inutilisé plusieurs semaines. Il est conseillé de brancher le R-5DAB environ 12 heures avant de l'utiliser pour la première fois.
< Une fois que le R-5DAB a été complètement chargé en veille (STANDBY), ne débranchez pas l'adaptateur secteur pour le rebrancher immédiatement. Cela relancerait le cycle de charge même si les batteries sont complètement chargées. Répéter cela endommagera les batteries. < Si le R-5DAB n'est pas branché, les batteries se déchargent lentement. < Les cycles de recharge du pack de batteries Nickel-Hydrure de métal diminuent la capacité des batteries. Cela s'appelle “l'effet mémoire”. Pour l'éviter, laissez parfois les batteries se décharger avant de les recharger. Branchement du pack de batteries Remplacement du pack de batteries Le connecteur du pack de batteries n'est pas branché pour éviter la décharge quand vous achetez l'unité. Branchez le pack de batteries avant d'utiliser l'unité pour la première fois.

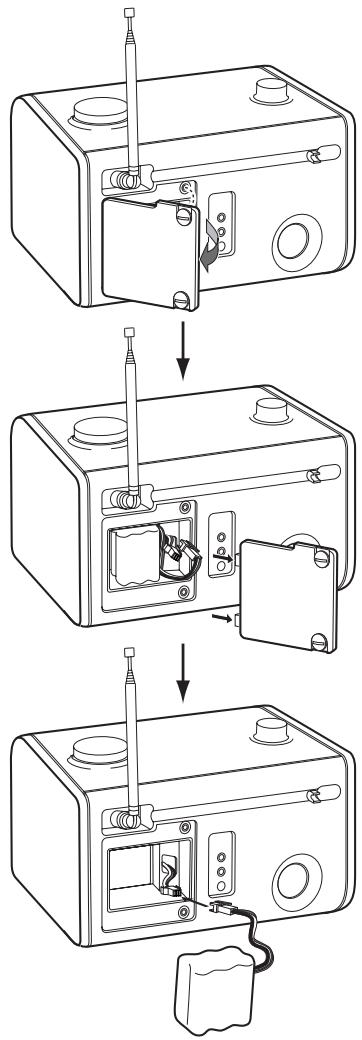

1. Dévissez les deux vis du capot du
compartiment des batteries.
2. Retirez le capot.
3. Branchez le connecteur du pack de batteries.
4. Replacez le capot et serrez les vis.
Quand les batteries sont hors d'usage, remplacez le pack de batteries par un neuf.
1. Retirez le capot du compartiment des piles.
2. Débranchez le connecteur du pack de
batteries et sortez ce dernier.
3. Insérez un nouveau pack de batteries et
raccordez son connecteur.
4. Replacez le capot et serrez les vis.
Attention : < Ne chauffez pas et ne démontez pas des batteries rechargeables. Ne jetez jamais de vieilles batteries en les lançant dans un feu ou dans l'eau. Vérification de l'icône des batteries Connexion à l'adaptateur secteur et aux batteries Batteries Pas totalement Totalement chargées (en chargées Unité charge) Standby Icône clignotante Pas d'icône Icône clignotante Pas d’icône Connexion à l'adaptateur secteur seulement Standby Icône clignotante Pas d’icône Connexion aux batteries seulement Batteries Pas totalement Totalement Unité chargées chargées Standby Icône affichée Pas d’icône Icône affichée Pas d’icône
FRA L'icône des batteries varie selon l'état de l'adaptateur secteur, du pack de batteries, et la mise en veille/service. Branchements (autres appareils) ATTENTION : < Coupez l'alimentation avant de faire les branchements. < Lisez les modes d'emploi de tous les éléments que vous comptez employer avec cette unité. < Assurez vous que chaque fiche est bien enfoncée. Pour éviter tout ronflement ou bruit parasite, ne regroupez pas les câbles de connexion.

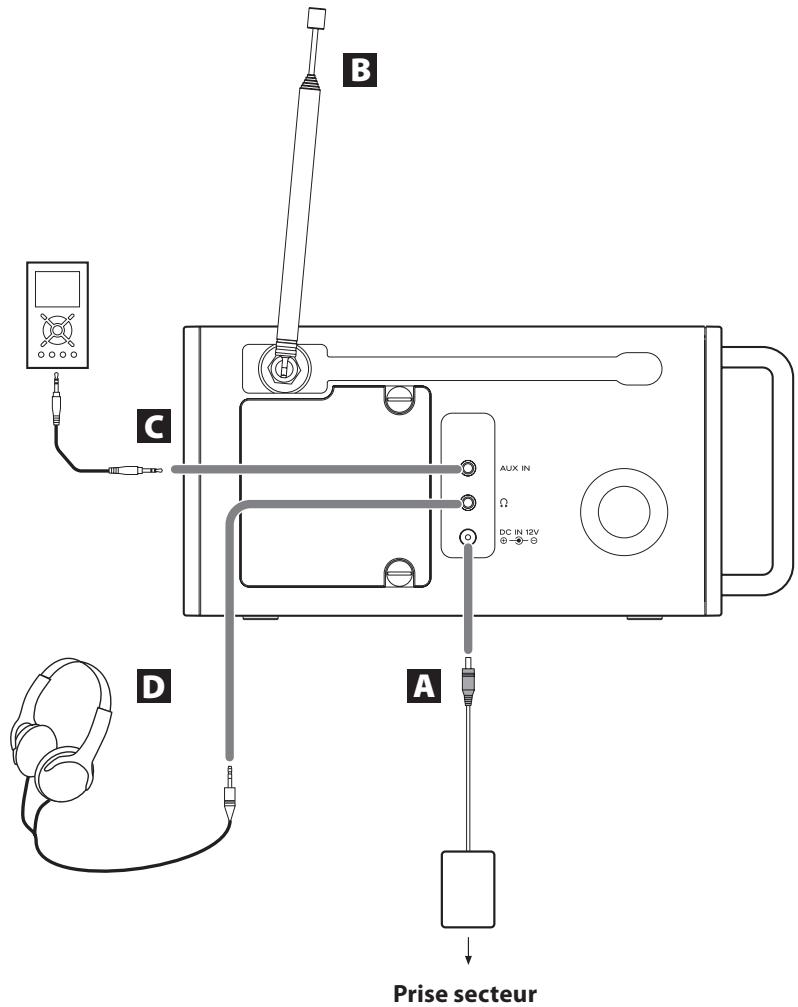

A DC IN Branchez à cette prise l'adaptateur secteur fourni. Puis branchez la fiche de l'adaptateur secteur à une prise secteur. N'utilisez pas d'autre adaptateur secteur que celui fourni avec cette unité pour éviter les incendies, chocs électriques, etc. Veillez bien à brancher l'adaptateur à une prise secteur fournissant la tension correcte. B Antenne FM télescopique D ép l oye z co mp l ètem ent l'antenn e télescopique et orientez-la dans la direction qui donne la meilleure réception. C Prise d'entrée auxiliaire AUX Vous pouvez brancher un lecteur audio portable à cette prise. Branchez la sortie LINE OUT ou PHONES (prise de sortie audio) du lecteur audio à l'aide du câble mini-jack stéréo fourni. D PHONES Pour bénéficier d’une écoute privée, insérez la fiche de votre casque dans cette prise et réglez le volume à l'aide du bouton VOLUME. < Vous pouvez écouter au casque en stéréo si vous recevez une émission stéréo.
FRA Si vous utilisez la prise PHONES (casque) de votre lecteur audio, vous devez régler le volume de ce dernier ou vous risquez de ne pas entendre de son par votre R-5DAB. < Trop monter le volume du lecteur audio peut entraîner une distorsion du son produit par votre R-5DAB. Si c'est le cas, réduisez le volume du lecteur audio jusqu'à ce que la distorsion disparaisse puis réglez le volume du R-5DAB à un niveau d'écoute confortable. Fonctions de l'unité (1)

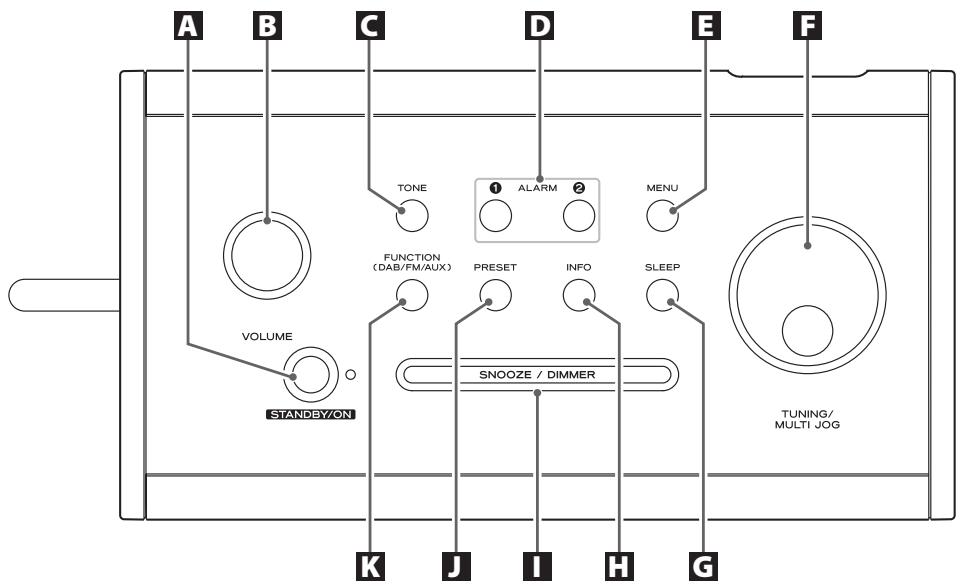

STANDBY/ON Appuyez sur cette touche pour mettre l’unité en service (On) ou en veille (Standby). Le voyant s'allume quand l'unité est en veille. Quand l’unité est mise en service, le voyant s'éteint.
VOLUME Tournez ce bouton pour régler le niveau de volume.
En mode FM, tournez cette molette pour rechercher une station. La tourner vous permet aussi de parcourir les options et la presser en son centre de valider votre sélection. < Dans ce document, nous l'appellerons “molette MULTI JOG”. Tourner la molette MULTI JOG : TONE Utilisez cette touche avec la molette MULTI JOG pour régler les graves et les aigus.
ALARM 1/2 FRA Utilisez ces touches pour régler les réveils.
MENU Presser la molette MULTI JOG : Utilisez cette touche pour accéder aux menus. < En mode DAB, cette touche vous permet d'accéder à “Recherche totale”, “DRC” (Dynamic Range Control), “écrêter”, etc. < En mode FM, cette touche vous permet d'accéder à “Régl. recherche”, “Réglage audio”, etc. < Cette touche vous permet aussi de revenir au menu précédent (un niveau au-dessus). Suite à la prochaine page
Fonctions de l'unité (2)
Utilisez cet te touche pour régler la minuterie d'extinction.

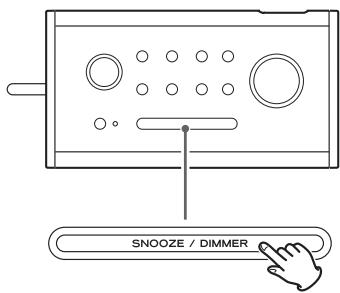

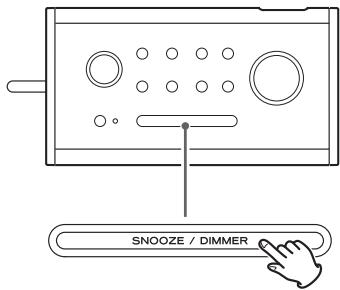

SNOOZE/DIMMER Quand le réveil se déclenche, appuyez sur cette touche pour activer le report de réveil. < Cette touche sert aussi à changer la luminosité de l'afficheur. < Si vous appuyez sur cette touche alors que l'unité est en veille (standby), le rétroéclairage s'allume et persiste environ 10 secondes.
Utilisez cette touche pour sélectionner une station préréglée. Vous pouvez aussi sauvegarder vos stations favorites en maintenant cette touche pressée. INFO En mode DAB ou FM, utilisez cette touche pour voir des informations. PRESET
FUNCTION (DAB/FM/AUX) Utilisez cette touche pour sélectionner DAB, FM ou AUX. Quand un lecteur audio portable est branché à la prise AUX IN, sélectionnez AUX pour écouter la source externe. Réglage de l'horloge (1) Si vous voulez changer la langue utilisée pour l'affichage avant de régler l'horloge, suivez les instructions de “Langue” en page 52.
Réglage de l'heure et de la date Vous pouvez régler manuellement l'heure, la minute, le jour, le mois et l'année, un par un.
Sélectionnez “Régl. heure/date” (voir la colonne de gauche).

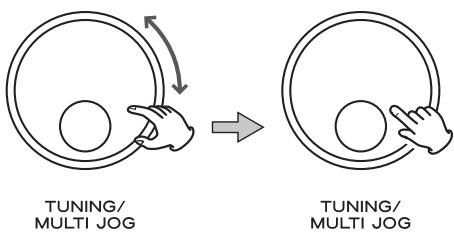

Appuyez sur la molette MULTI JOG. Appuyez sur la touche MENU. < Si aucune touche n'est pressée durant 15 secondes, le mode de menu est abandonné. FRA

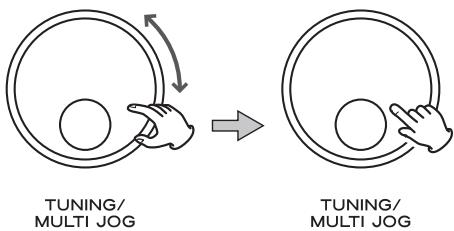

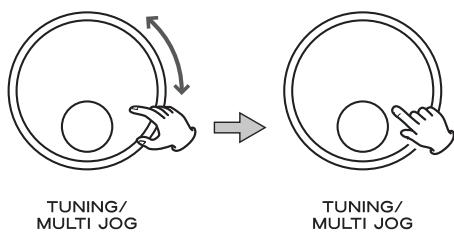

Tournez la molette MULTI JOG jusqu'à l'affichage de “Heure”, puis appuyez sur la molette pour valider votre sélection.
Tournez la molette MULTI JOG jusqu'à l'affichage du menu désiré. L'affichage passe en revue les menus suivants : Réglage heure/date MAJ Automatique Régl. 12h/24 h Régl. format date Suite à la prochaine page
Réglage de l'horloge (2)

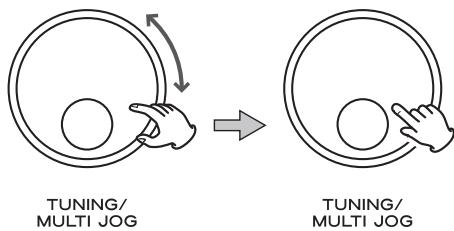

Tournez la molette MULTI JOG pour changer l'heure, puis appuyez sur la molette pour valider votre sélection. Actualisation automatique Vous pouvez activer l’actualisation (mise à jour ou MAJ) automatique pour que l’horloge se règle automatiquement d’après les informations reçues d’une station DAB ou FM.
Sélectionnez “MA J Automatique” (page 45). Le réglage actuel est affiché avec “ * ”.
Répétez l'étape 3 pour régler la minute, l'année, le mois et le jour. < Si la mise à jour (MAJ) automatique e s t a c t i v é e , l ' h o r l o g e s 'a c t u a l i s e automatiquement d'après le signal DAB reçu (pour le réglage de mise à jour automatique, voir “Actualisation automatique” en colonne de droite). < Si l'unité est débranchée de l'alimentation éle c trique et si les b at teries sont complètement déchargées depuis environ une heure, les réglages d'horloge et de réveil sont perdus.
Appuyez sur la molette MULTI JOG.
Tournez la molette MULTI JOG pour passer à “MAJ par DAB” ou “MAJ par FM”, puis appuyez sur la molette pour valider votre sélection. < Pour désactiver la mise à jour automatique, sélectionnez à la place “Pas de MAJ”.
Réglage 12h/24h Réglage du format de date Vous pouvez sélectionner l’affichage du temps en mode 12 h ou 24 h. Vous pouvez choisir le format d'affichage de la date :
Sélectionnez “Régl. 12h/24h” (page 45).
Le réglage actuel est affiché avec “ * ”. Sélec tionnez “Régl.format date” (page 45). Le réglage actuel est affiché avec “ * ”. Appuyez sur la molette MULTI JOG.

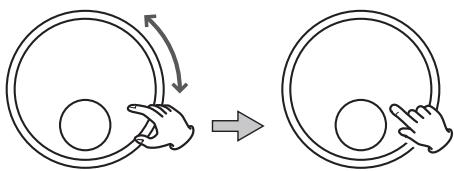

Tournez la molette MULTI JOG pour alterner entre “Régl. 12 h“ et “Régl. 24 h”, puis appuyez sur la molette pour valider votre sélection.
Appuyez sur la molette MULTI JOG.

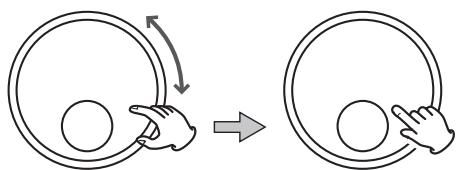

Tournez la molette MULTI JOG pour choisir entre “MM-JJ-AAAA” et “JJ-MMAAAA”, puis appuyez sur la molette pour valider votre sélection. FRA
< MM : mois, JJ : jour, AAAA : année
Appuyez sur la touche STANDBY/ON pour allumer l’unité. L’indicateur de veille s’éteint. < L'unité s'allume sur la dernière source sélectionnée.
< Si vous voulez sélectionner une autre station une fois la recherche terminée ou pendant l'écoute d'une station DAB, tournez la molette MULTI JOG jusqu'à l'affichage de la station désirée, puis appuyez sur la molette pour valider votre sélection. Note : Si aucun signal DAB n'est trouvé dans votre zone, essayez de déplacer votre unité R-5DAB. Réception d'une station DAB
Appuyez successivement sur la touche FUNCTION jusqu'à ce que “DAB” s'affiche. L'unité est passée en mode DAB. Au premier passage de l'unité en mode DAB, un e re ch erch e co mp lète es t automatiquement lancée pour détecter toutes les stations DAB et les sauvegarder en mémoire. < Une fois la recherche terminée, les stations DAB sont affichées par ordre alphanumérique et la première station de la liste est sélectionnée. < Si aucune station n'est détectée ou si vous voulez actualiser la liste des stations, lancez une recherche totale (voir page 50).
En mode DAB, tournez la molette MULTI JOG jusqu'à l'affichage de la station désirée, puis appuyez sur la molette. Affichage des informations de DAB
Recherche d'une station DAB (page 48).

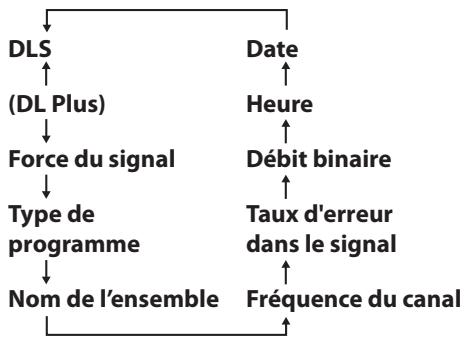

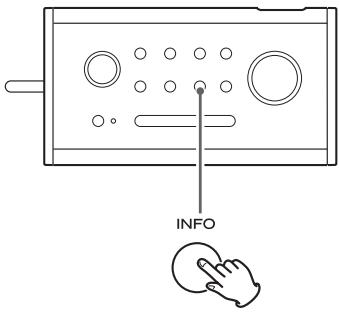

Appuyez sur la touche INFO. DL Plus Le Dynamic Label Plus (DL Plus) offre des informations supplémentaires qui peuvent être diffusées par les stations et temporairement conservées dans votre radio. Chaque fois que vous appuyez sur la touche INFO, les informations DL Plus affichées changent. Par exemple : Artiste q Station q Programme actuel Force du signal Vous pouvez vérifier la force du signal de la station actuellement captée. Type de programme C'est une description du type de la musique diffusée par la station de radio, comme par exemple pop, rock ou musique classique. DLS Date (DL Plus) Heure Force du signal Débit binaire Type de programme Taux d'erreur dans le signal Nom de l’ensemble Fréquence du canal DLS Le Dynamic Label Segment (DLS) est un texte défilant envoyé par la station de radio. Il peut s'agir d'informations sur les titres musicaux ou de détails concernant le programme ou la station. Canal et fréquence Affiche le canal et la fréquence de l'émission actuellement entendue. Taux d’erreur dans le signal Affiche le taux d’erreur numérique (0-9) du canal actuellement capté. Plus bas est le chiffre, meilleure est la qualité de la diffusion reçue. Débit binaire Le débit binaire de l'émission actuellement reçue est affiché. Heure Affiche l’heure actuelle. Date Affiche la date du jour.
FRA Chaque fois que vous appuyez sur la touche INFO, le mode INFO change comme suit : Nom de l'ensemble (bouquet ou multiplex) Affiche le nom de l'ensemble qui diffuse le programme. Emploi du menu DAB (1) En mode DAB, utilisez les menus DAB pour accéder aux diverses fonctions.
< Vous pouvez aussi accéder aux menus Heure, Langue, Régl. en usine, Actual. logiciel et Version logiciel en appuyant sur la touche MENU en mode FM ou AUX. < Les menus ci-dessous sont expliqués dans les sections DAB suivantes. Heure Langue Régl. en usine Actual. logiciel Version logiciel

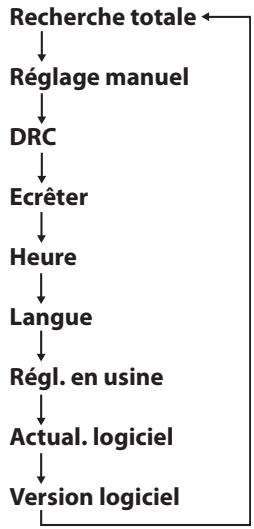

pages 45-47 page 52 page 53 page 53 page 53 En mode DAB, appuyez sur la touche MENU (page 48). Recherche totale Tournez la molette MULTI JOG jusqu'à l'affichage du menu désiré. L'affichage passe en revue les menus DAB suivants. Recherche totale L'unité balayera les bandes DAB entre 5A et 13F et ajoutera les stations trouvées à la liste des stations.
En mode de menu DAB, sélectionnez “Recherche totale” (voir la colonne de gauche).
Appuyez sur la molette MULTI JOG. Réglage manuel DRC Ecrêter Heure Langue Régl. en usine Actual. logiciel Version logiciel

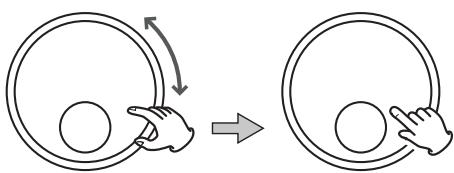

La recherche totale commence. Réglage manuel (syntonisation manuelle) Cet te option vous p ermet de trouver manuellement un canal et de visualiser une indication continuellement actualisée de la force du signal. Cela peut être utile pour régler ou positionner une antenne en vue d’une meilleure réception.
En mode de menu DAB, sélectionnez “Réglage manuel” (page 50).

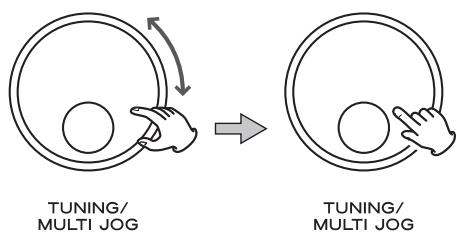

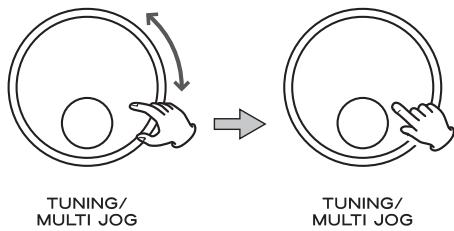

Tournez la molette MULTI JOG pour sélectionner la station voulue, puis appuyez deux fois sur la molette pour valider votre sélection.
En mode de menu DAB, sélectionnez “DRC” (page 50). < Le réglage actuel est affiché avec “ * ”. Appuyez sur la molette MULTI JOG.
Tournez la molette MULTI JOG pour sélectionner le réglage de DRC voulu, puis appuyez sur la molette pour valider votre sélection. < Les trois réglages de DRC suivants sont disponibles : DRC Désactivé, DRC bas, et DRC haut. DRC (Dynamic Range Control) Utilisez cette option pour régler la valeur du contrôle de dynamique ou DRC (Dynamic Range Control) à appliquer aux émissions reçues. Le DRC sert à réduire l'écart entre hauts et bas volumes de l'audio et est parfois appliqué à la source de diffusion. La musique pop peut se voir appliquer un haut niveau de DRC, approprié à des niveaux d'écoute constamment élevés, tandis que les émissions de musique classique peuvent n'avoir aucun DRC pour permettre à l'auditeur de bénéficier de toute la plage dynamique du volume de la source.
Emploi du menu DAB (2) Nettoyage de la liste des stations Avec cette fonction, vous pouvez retirer de la liste des stations toutes les stations inactives.
En mode de menu DAB, sélectionnez “Ecrêter” (page 50).
Appuyez sur la molette MULTI JOG.
Tournez la molette MULTI JOG pour sélectionner “Oui”, puis appuyez sur la molette pour valider votre sélection. Langue Vous pouvez changer la langue de l'affichage.
En mode de menu DAB, sélectionnez “Langue” (page 50). < Le réglage actuel est affiché avec “ * ”.
Appuyez sur la molette MULTI JOG.
Tournez la molette MULTI JOG pour sélectionner la langue voulue, puis appuyez sur la molette pour valider votre sélection. < Les quatre langues suivantes sont disponibles : anglais (English), allemand (Deutsch), français (Français) et italien (Italiano).
Retour aux réglages d’usine Actualisation du logiciel Vous pouvez réinitialiser tous les paramètres pour retrouver les réglages d'usine. Les utilisateurs n'ont pas accès à cette fonction.
En mode de menu DAB, sélectionnez “Régl. en usine” (page 50).
Appuyez sur la molette MULTI JOG. Version du logiciel DAB
En mode de menu DAB, sélectionnez “Version logiciel” (page 50).
Appuyez sur la molette MULTI JOG. FRA
Tournez la molette MULTI JOG pour sélectionner “Oui”, puis appuyez sur la molette pour valider votre sélection. Le numéro de version du logiciel installé est affiché. L'unité redémarre immédiatement. < Après un retour aux réglages d'usine, l'affichage se fait de nouveau en anglais. Pour des détails sur la façon de changer la langue, voir “Langue” en page 52.
Écoute de la radio FM Passage en mode FM Recherche d'une station FM
Appuyez sur la touche STANDBY/ON pour allumer l’unité.
En mode FM, tournez la molette MULTI JOG. L’indicateur de veille s’éteint. Syntonisation manuelle Tournez la molette MULTI JOG jusqu'à ce que la station que vous souhaitez écouter. La fréquence change par pas fixes. < La dernière source employée est sélectionnée.
Appuyez successivement sur la touche FUNCTION jusqu'à ce que “FM Source” s'affiche. L'unité est passée en mode FM. Si la réception FM est mauvaise Pour la meilleure réception, tournez l'antenne télescopique jusqu'à ce que vous receviez correctement les stations.
Syntonisation automatique (balayage) Appuyez sur la molette MULTI JOG pour lancer la syntonisation automatique. Dès qu’une station est trouvée, l’appareil se cale dessus. Répétez cette étape jusqu’à ce que vous ayez trouvé la station souhaitée. < Pour arrêter le processus, appuyez brièvement sur la molette MULTI JOG. Sélection d’un préréglage (preset) Appuyez sur la touche PRESET. Tournez la molette MULTI JOG pour sélectionner une station préréglée, puis appuyez sur la molette pour valider votre sélection. Vous obtenez la station préréglée sélectionnée. < Pour la façon de prérégler (mémoriser) des stations, voir page 58.
Tournez le bouton VOLUME pour régler le volume. < Le niveau peut être réglé entre 0 et 15. RDS Le système RDS (Radio Data System) est un service de diffusion qui permet aux stations d’envoyer des informations supplémentaires en même temps que le programme radio normal. Le RDS ne fonctionne sur la bande FM qu'en Europe.

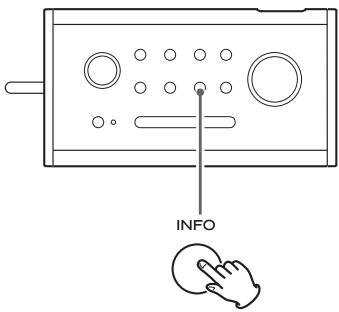

Recherche d'une station FM (page 54). Appuyez sur la touche INFO. RT (Texte radio) Si vous sélec tionnez RT, jusqu'à 6 4 caractères d'informations transmis par la station s'affichent. S'il n'y a pas de données RT, “Pas de texte” s'affiche. PTY (Type de programme) Si vous sélectionnez PT Y, le type de programme est affiché. S'il n'y a pas de données PTY, “Pas d’info” s'affiche. PS (Affichage du nom de la station) Si vous sélectionnez PS, le nom de la station s'affiche. S'il n'y a pas de données PS, “Pas de nom” s'affiche. FRA FM mode Le mode FM (stéréo ou mono) s'affiche. Clock (Horloge) L’heure actuelle sera affichée au format “HH:MM:SS”. < HH : heure, MM : minute, SS : seconde à chaque fois pression de la touche INFO, l'information RDS change comme suit : Date La date du jour s’affiche.

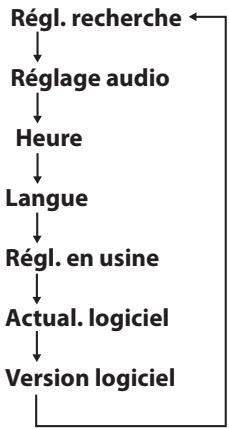

Emploi du menu FM En mode FM, utilisez les menus FM pour accéder aux diverses fonctions.
Heure Langue Régl. en usine Actual. logiciel Version logiciel
En mode FM, appuyez sur la touche MENU (page 54).
Tournez la molette MULTI JOG jusqu'à l'affichage du menu désiré. L'affichage passe en revue les menus FM suivants. Régl. recherche Réglage audio Heure Langue Régl. en usine Actual. logiciel Version logiciel
< Les menus ci-dessous sont expliqués dans les sections DAB suivantes.
pages 45-47 page 52 page 53 page 53 page 53 Réglage de la recherche Réglage audio Par défaut, la recherche FM s'arrête sur toute station captée. Il peut en résulter un rapport signal/bruit médiocre (grésillements) pour les stations faiblement reçues. Pour changer le réglage de recherche afin de ne s'arrêter que sur les stations dont le signal est bien capté, suivez les 2 étapes ci-dessous : Par défaut, toutes les stations stéréo sont reproduites en stéréo. Il peut en résulter un rapport signal/bruit médiocre (grésillements) pour les stations faiblement reçues. Pour produire les stations faibles en mono, suivez les 2 étapes ci-dessous :
En mode de menu FM, sélectionnez “Régl. recherche” (page 56).
En mode de menu FM, sélectionnez “Réglage audio” (page 56). Le réglage actuel est affiché avec “ * ”. Le réglage actuel est affiché avec “ * ”.
< L e s d e u x o p t i o n s s u i v a n te s s o n t disponibles : Toutes chaînes et Stations fortes.
Tournez la molette MULTI JOG pour sélectionner “Stations mono”, puis appuyez sur la molette pour valider votre sélection. < L e s d e u x o p t i o n s s u i v a nte s s o nt disponibles : Stéréo admis et Stations mono.
FRA Tournez la molette MULTI JOG pour sélectionner “Stations fortes”, puis appuyez sur la molette pour valider votre sélection. Préréglage de syntonisation (preset) Préréglage des stations Vous pouvez mémoriser 10 stations DAB et 10 stations FM dans l'unité.
Cherchez une station que vous voulez écouter (page 48 pour la DAB ou page 54 pour la FM).
Maintenez la touche PRESET pressée jusqu'à ce que “Mémor. prérégl. <1: (Vide) >” s’affiche.
Tournez la molette MULTI JOG jusqu'à l'apparition du numéro que vous voulez utiliser, puis appuyez sur la molette. La station est mémorisée. Répétez les étapes 1 à 3 pour mémoriser d'autres stations.
Sélection des stations préréglées
Appuyez sur la touche PRESET.
Tournez la molette MULTI JOG pour sélectionner une station préréglée (preset), puis appuyez sur la molette pour valider votre sélection. Écoute d'une source externe

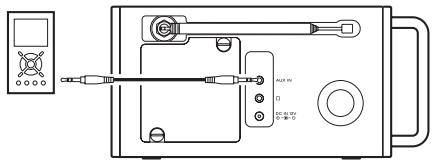

Reliez la prise PHONES (prise de sortie audio pour casque) d'un lecteur audio portable à la prise AUX IN du R-5DAB à l'aide du câble mini-jack stéréo fourni.
Faites jouer la source, et réglez le volume avec le bouton VOLUME du R-5DAB et celui du lecteur audio. Si vous utilisez la prise PHONES (casque) de votre lecteur audio, vous devez régler le volume de ce dernier ou vous risquez de ne pas entendre de son par votre R-5DAB. FRA
Appuyez sur la touche STANDBY/ON pour allumer l’unité.
Appuyez successivement sur la touche FUNCTION afin de sélectionner Entrée Aux.
Commande de tonalité Casque

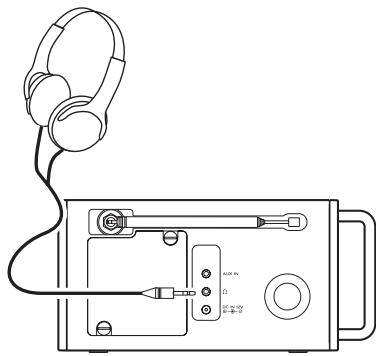

Appuyez sur la touche TONE. Insérez la fiche du casque dans la prise prévue à cet effet ( ) et réglez le volume.
Tournez la molette MULTI JOG jusqu'à l'affichage de la commande de tonalité désirée, puis appuyez sur la molette pour valider votre sélection. < Les deux commandes suivantes sont disponibles : Aigus et Basses. < Le réglage de niveau actuel est affiché avec
Tournez la molette MULTI JOG pour changer le réglage, puis appuyez sur la molette pour valider votre sélection. < Le niveau peut être réglé entre -5 et +5.
Quand une émission FM stéréo est reçue, vous pouvez écouter le son en stéréo en branchant votre casque stéréo à la prise casque. Vous pouvez aussi entendre en stéréo le son d'une source externe branchée à la prise AUX IN. ATTENTION Baissez toujours le niveau de volume avant de brancher votre casque. POUR ÉVITER D'ENDOMMAGER VOTRE AUDITION - Ne mettez pas votre casque sur la tête avant de l'avoir branché. Réveil (1)
Vous pouvez régler l'unité pour qu'elle s'allume à une heure spécifique. Les procédures ci-dessous règlent ALARM 1. Suivez les mêmes étapes pour régler ALARM 2.
Appuyez sur la touche ALARM 1. “Réveils 1 Confi” (réglage du réveil 1) s'affiche.
Appuyez sur la molette MULTI JOG.
Réglez un par un les menus suivants en tournant la molette MULTI JOG jusqu'à ce que l'option désirée apparaisse, puis appuyez sur la molette pour valider votre sélection. H.M.che (Heure de réveil) : Réglez l'heure et la minute de réveil. Station : Si vous avez sélectionné DAB ou FM pour la source, sélectionnez la station que vous voulez capter. Vous pouvez sélectionner une station préréglée (preset) ou la dernière station captée. < Si aucune station n'est disponible pour cause de mauvaise réception DAB alors que DAB est sélectionnée, le buzzer est automatiquement activé à la place. Récurrence du réveil : Vous pouvez régler le réveil sur Tous les jours, Une fois, Week end ou Semaine. Si vous sélectionnez Une fois, il vous est aussi demandé de choisir la date désirée. Volume : Réglez le volume du son. < Le réglage minimal du volume est 4 ; vous ne pouvez pas régler le volume en-dessous de 4. Après avoir appuyé sur la molette pour valider votre sélection de volume, “Réveil Enregistré” apparaît. Suite à la prochaine page
FRA < L'unité peut mémoriser 2 réglages de réveil (ALARM 1 et ALARM 2). < Le réveil s'arrête automatiquement au bout d'une heure et l'unité passe en veille (standby). < Réglez l'horloge avant de régler le réveil (pages 45-47). Source : Sélectionnez la source devant servir de son au réveil. Les trois options suivantes sont disponibles : DAB, FM et Buzzer. Réveil (2) < Si l'unité est débranchée de l'alimentation é l e c t r i q u e e t si l e s b at te r i e s s o nt complètement déchargées depuis environ une heure, les réglages d'horloge et de réveil sont perdus. Extinction du réveil Si le réveil ALARM 2 chevauche ALARM 1 : Exemple : ALARM 1 (heure de réveil : 7:00, source : DAB) ALARM 2 (heure de réveil : 7:30, source : FM) Si les réglages des réveils se chevauchent, la source change automatiquement pour la prochaine source spécifiée à l’heure du second réveil. Dans l’exemple ci-dessus, l’unité s’allume à 7:00 avec DAB sélectionnée, puis la source passe à la FM à 7:30. L’unité s’éteint à 8:30.
STANDBY/ON Appuyez simplement sur la touche STANDBY/ON. Le réveil s'arrête et l'unité passe en veille (standby). Annulation d'un réglage de réveil
Snooze (report de réveil) Vous pouvez temporairement mettre l'appareil en veille après son allumage par le réveil. Appuyez une fois sur la touche SNOOZE pour repousser le réveil de 5 minutes.
< Les trois réglages de report suivants sont disponibles : 5, 10, 15 et 30. Si vous voulez repousser le réveil de 10, 15 ou 30 minutes, appuyez respectivement deux, trois ou quatre fois sur la touche. Après avoir réglé le réveil, vous pouvez annuler le réglage.
Appuyez sur la touche ALARM 1.
Tournez la molette MULTI JOG pour sélectionner “Arrêt”, puis appuyez sur la molette pour valider votre sélection. “Réveil Enregistré” apparaît. < Pour rappeler le dernier réglage de réveil annulé, appuyez sur la touche ALARM correspondante puis suivez la procédure normale de réglage de réveil. FRA Les procédures ci-dessous servent à annuler le réglage du réveil ALARM 1. Suivez les mêmes étapes pour annuler le réglage du réveil ALARM 2. L'indicateur ALARM commence à clignoter dans l'afficheur. “Veilleuse” s'affiche aussi et l'unité décompte le temps avant le nouveau réveil. L'unité passe en mode de veille (STANDBY). < Une fois le temps de report écoulé, le réveil sonne de nouveau. Pour le repousser encore de 5 minutes, appuyez à nouveau sur la touche SNOOZE. < Appuyez sur la touche STANDBY/ON pour arrêter cette fonction.

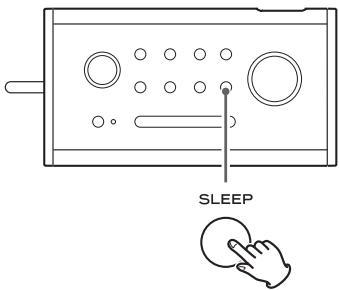

Minuterie d'extinction L'appareil peut être mis en veille après un temps défini. Appuyez successivement sur la touche SLEEP jusqu'à ce que le temps désiré s'affiche. Mode sommeil 15, 30, 45, 60 ou 90 minutes : L'unité passera en veille 15, 30, 45, 60 ou 90 minutes plus tard. Arr.mode sommeil (réglage par défaut) : La minuterie d'extinction est désactivée. < L'écran est automatiquement atténué quand la minuterie d'extinction est activée. Pour vérifier le temps restant Appuyez une fois sur la touche SLEEP. Le temps restant s'affichera durant 10 secondes, puis l'affichage normal reviendra.
Atténuateur (Dimmer) Vous pouvez régler la luminosité de l'affichage. Appuyez sur la touche SNOOZE/DIMMER pour régler la luminosité de l'affichage. La luminosité de l'affichage change comme suit : Maximale Moyenne Basse Le rétroéclairage est éteint. Guide de dépannage (1) Si vous avez des problèmes avec votre système, veuillez consulter cette liste et essayez de voir si vous pouvez résoudre vous-même le problème avant d'appeler votre revendeur ou un service après-vente TEAC. Les messages s’affichent dans une autre langue. e Quand vous utilisez l'unité pour la première fois ainsi qu'après un retour aux réglages d'usine, l'affichage se fait en anglais. Suivez les instructions de “Langue” en page 52 pour des détails sur le changement de langue. Généralités L'indicateur Standby ne s'allume pas. e Quand l'unité est alimentée par les batteries, l'indicateur ne s'allume pas pour accroître l'autonomie. Syntoniseur (Tuner) DAB Pas de son. e Assurez-vous que l'unité a pu capter une station DAB. Pas d’alimentation. Pas de son e Allumez l'unité et réglez son volume. e Sélectionnez la source en appuyant sur la touche FUNCTION. e Retirez la fiche du casque de sa prise. “Pas de ch. DAB” s'affiche. e Vérifiez que la diffusion DAB est disponible dans votre région. Pour des détails sur la procédure de recherche automatique (recherche totale), voir page 50. Impossible d'écouter la station sélectionnée. e Vérifiez que vous avez appuyé sur la molette MULTI JOG pour écouter une station. La station que vous écoutez actuellement sera affichée sur la première ligne de l'écran, la seconde ligne affichant les autres options de station quand vous faites défiler la liste des noms de station. Appuyez sur la molette MULTI JOG pour valider votre sélection. Le son est parasité. e L'unité est trop proche d'un téléviseur ou appareil électronique similaire. Installez-le à l'écart de tels dispositifs ou éteignez-les. Essayez aussi une autre prise électrique ou faites fonctionner votre R-5DAB sur batteries pour voir si les parasites viennent de votre connexion électrique. Le réveil ne fonctionne pas. Un gargouillis est entendu sur certaines stations. e Un système DAB peut produire de l'audio de qualité à partir d'un signal de bas niveau, mais quand le niveau du signal est vraiment trop bas, un “gargouillis” peut se faire entendre. Pour le réduire, essayez de repositionner votre antenne afin de maximiser la réception du signal. e Réglez le réveil (voir pages 61-62). Suite à la prochaine page
- FRA e Si les batteries sont déchargées, branchez l'adaptateur secteur pour les recharger. e Vérifiez le branchement à l'alimentation secteur. Vérifiez et assurez-vous que la source d’alimentation n’est pas une prise commutée et, si c’est le cas, qu'elle est en service. Vérifiez que la prise délivre bien du courant en y branchant un autre appareil tel qu'une lampe ou un ventilateur. Guide de dépannage (2) Radio FM Aucune station ne peut être captée, ou le signal est trop faible. e Réglez correctement la station. e Pour recevoir une émission FM, déployez l'antenne télescopique et tournez-la à la recherche de la meilleure réception. Si vous ne pouvez pas rétablir un fonctionnement normal, retirez le pack de batteries et débranchez l'adaptateur secteur, attendez un moment puis réinstallez le pack de batteries et rebranchez l'adaptateur secteur. Caractéristiques techniques Plage de fréquences Plage de fréquences FM .50 à 108.00 MHz (pas de 50 kHz). Plage de fréquences DAB p. 87
- Bande III : 5A à 13F (174.928 à 239.200 MHz) Haut-parleur Type p. 65
- mm Impédance p. 6
- ohms Générales Puissance de sortie p. 2
- W (Tuner/syntoniseur) 5 W (Aux) Alimentation électrique (adaptateur secteur) p. 230
- V, 50 Hz Consommation électrique p. 8
- W (en fonction) 15 W (en charge) Dimensions (L x H x P) p. 240
- x 130 x 122 mm Poids ,2 kg (batteries comprises) Accessoires standard Adaptateur secteur PS-M12125 x 1 Pack de batteries* BP-R5 (7,2 V, 1200 mAH) x 1 Câble mini-jack stéréo x 1 Mode d’emploi x 1 Carte de garantie x 1 *Inclus mais pas branché à l'unité < Conception et caractéristiques techniques sont sujettes à changements sans préavis. < Les illustrations peuvent être légèrement différentes des modèles de production. p. 1
Pour les consommateurs européens Mise au rebut des équipements électriques et électroniques FRA (a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers. (e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement. Mise au rebut des batteries et/ou accumulateurs (a) Les batteries et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des batteries et/ ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des batteries et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les batteries et/ou accumulateurs doivent être collectés et traités Pb, Hg, Cd séparément des déchets ménagers. Si une batterie ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/EC), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE. (e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des batteries et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.
