BOX MAISON TAHOMA - Domotique SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Box domotique
Marque	Somfy
Modèle	BOX MAISON TAHOMA
Dimensions (L x l x h)	110 x 71,25 x 28,13 mm
Poids	Environ 150 g (estimation)
Alimentation	12 V DC via adaptateur secteur 230 V, 5 V continu 1,75 A
Consommation	Moins de 2 W
Protocoles radio	RTS (433,42 MHz), io-homecontrol® (868-870 MHz), RTD, RTDS
Nombre max d'équipements	200 (tous protocoles confondus)
Portée radio	200 m en champ libre, 20 m à travers 2 murs béton
Indice de protection	IP20
Température d'utilisation	0°C à +50°C
Connectivité	Ethernet, port USB, connecteur base sécurité
Fonctionnalités principales	Pilotage à distance des volets, stores, éclairage, portail, alarmes, énergie ; application smartphone ; agenda hebdomadaire/annuel ; scénarios ; programmes Smart ; historique 7 jours
Application mobile	TaHoma® pour iOS et Android
Compatibilité	Équipements Somfy RTS et io, partenaires via extension USB
Nombre max de caméras	5
Nombre max de contrôleurs	20
Nombre max de journées types	40
Changement heure été/hiver	Automatique

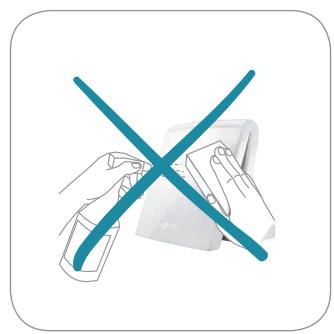

Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs ni de liquides
Sécurité	Débrancher l'alimentation pour une extinction complète ; respecter les normes d'installation
Pièces détachées et réparabilité	Contacter le service après-vente Somfy ; pas de pièces détachées grand public

FOIRE AUX QUESTIONS - BOX MAISON TAHOMA SOMFY

Comment installer la box TaHoma ?

Branchez l'alimentation secteur et le câble Ethernet sur la box, puis connectez-vous sur somfy-connect.com ou l'application TaHoma. Suivez l'assistant de configuration. Placez la box au centre de la maison pour une meilleure portée radio.

Quels équipements sont compatibles avec TaHoma ?

TaHoma est compatible avec les équipements Somfy utilisant les protocoles RTS et io-homecontrol (volets, stores, éclairage, portail, alarmes, etc.), ainsi qu'avec des marques partenaires via une extension USB.

Comment ajouter un équipement dans TaHoma ?

Dans l'application, allez dans le menu 'Ajouter des équipements', sélectionnez la famille correspondante (volet, store, etc.), puis cliquez sur 'Ajouter' et suivez les instructions à l'écran. Renommez vos équipements pour les retrouver facilement.

Quelle est la portée radio de la box ?

La portée est de 200 mètres en champ libre et d'environ 20 mètres à travers 2 murs en béton armé. Pour une couverture optimale, placez la box au centre de l'habitation.

Comment programmer l'agenda hebdomadaire ?

Dans le menu 'Agenda', créez une journée type en cliquant sur 'Nouveau', glissez vos équipements sur les créneaux horaires et définissez les actions. Ensuite, glissez cette journée type dans le semainier pour la programmer. La version Premium permet un agenda annuel.

Comment créer un programme Smart ?

Allez dans le menu 'Smart', cliquez sur 'Nouveau', choisissez un capteur et une condition (ex: 'SI le soleil brille intensément'), puis glissez vos équipements dans la zone 'JE VEUX' et définissez les actions. Activez le programme en le glissant dans la zone d'activation.

Que permet la version Premium ?

TaHoma Premium offre des fonctionnalités avancées : création de scénarios (commander plusieurs équipements en un clic), agenda annuel, programmes Smart avec plusieurs capteurs en conditions, alertes vers 3 e-mails et 3 numéros de téléphone.

Comment utiliser le bouton tactile de la box ?

Le bouton tactile permet de déclencher une suite d'actions personnalisées d'un simple geste. Paramétrez-le dans l'application en glissant les éléments et définissant les actions. Lorsque vous appuyez, le voyant clignote 3 fois ; vous pouvez annuler l'action en rappuyant dans les 30 secondes.

Comment réinitialiser la box TaHoma ?

Pour une réinitialisation, débranchez l'alimentation secteur et attendez 10 secondes avant de rebrancher. Si nécessaire, contactez le support Somfy pour une réinitialisation d'usine via l'application.

Où trouver l'aide pour l'installation et l'utilisation ?

Consultez les tutoriels vidéo TaHoma® coach disponibles dans l'application ou sur le site Somfy. L'aide en ligne est également accessible depuis l'interface. Vous pouvez aussi télécharger la notice complète au format PDF sur notice-facile.com.

MODE D'EMPLOI BOX MAISON TAHOMA SOMFY

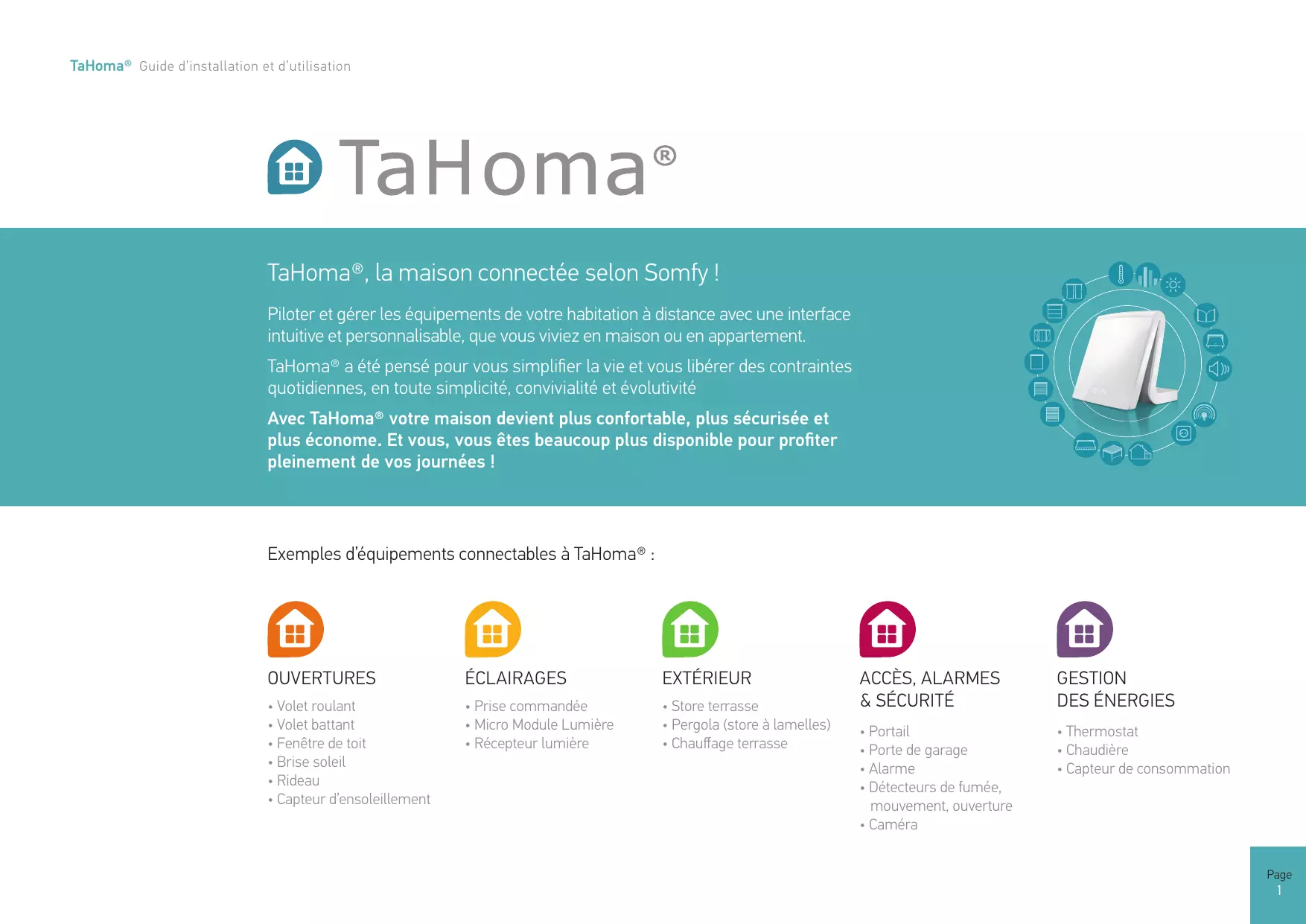

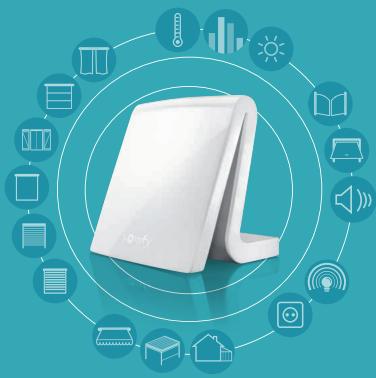

TaHoma®, la maison connectée selon Somfy!

Piloter et gérer les équipements de votre habitation à distance avec une interface intuitive et personnalisable, que vous viviez en maison ou en appartement.

TaHoma® a été pensé pour vous simplifier la vie et vous libérer des contraintes quotidiennes, en toute simplicité, convivialité et évolutivité

Avec TaHoma® votre maison devient plus comfortable, plus sécurisée et plus économique. Et vous, vous âtes beaucoup plus disponible pour profiter pleinement de vos joursées!

Exemples d'équipements connectables à TaHoma® :

OUVERTURES

Volet roulant
- Volet battant
- Fenêtre de toit
- Brise soleil
Rideau
- Capterd'ensoleillement

ÉCLAIRAGES

• Prise commande
• Micro Module Lumière
• Récepteur lumière

EXTÉRIEUR

• Store terrasse
• Pergola (store à lamelles)
• Chauffage terrasse

ACCès, ALARMES & SÉCURITÉ

• Portail
• Porte de garage
• Alarme
• Déteceurs de fumée, mouvement, ouverture
• Caméra

GESTION DES ÉNERGIES

Thermostat
- Chaudière
- Capteur de consommation

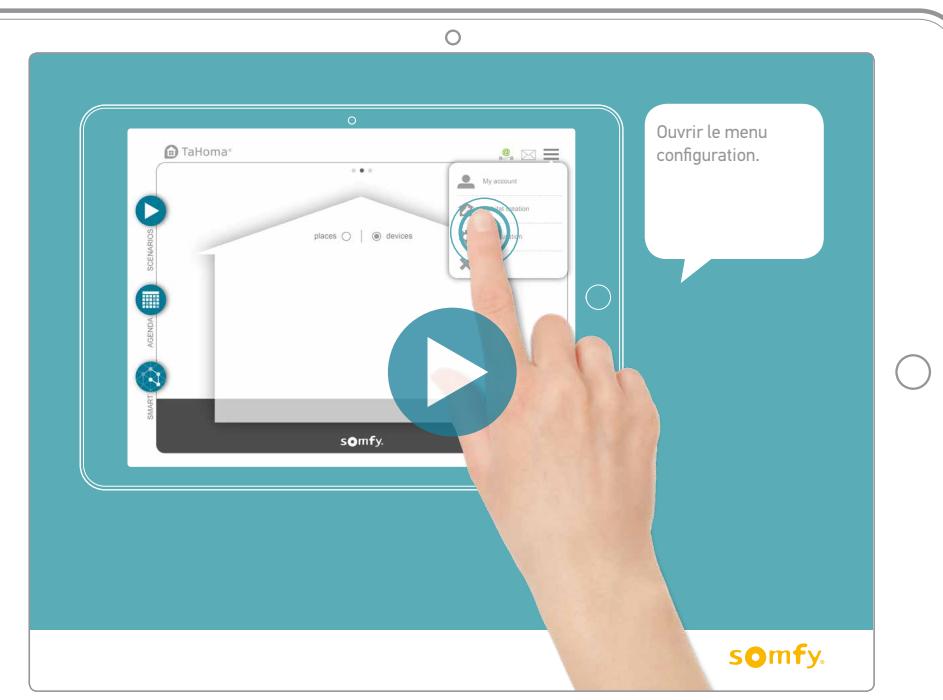

TaHoma® coach : pour une prise en main facilitée

Pour vous.Accompagner dans l'installation et l'utilisation, TaHoma®coach est la !

Des tutoriels videoos vous guident pas à pas.

Ils sont symbolisés, tout au long de cette notice, par l'icone :

Installation

Prérequis

TaHoma® est une offre de maison connectée, il est donc nécessaire d'avoir une connexion internet.

La box/modem internet doit par ailleurs etre equipee d'une prise Ethernet (si le modem internet ne dispose que d'une seule prise Ethernet, il est possible d'utiliser un équipement de type routeur pour brancher plusieurs équipements sur celui-ci).

Contenu du pack

Box TaHoma®

Cable Ethernet

Alimentation secteur

Guide d'installation
rapide

Télécommande pour ajouter un portail RTS à TaHoma®

Présentation de la box

Port d'extension USB

Prise Ethernet

Prise alimentation secteur

Connecteur pour base sécurité

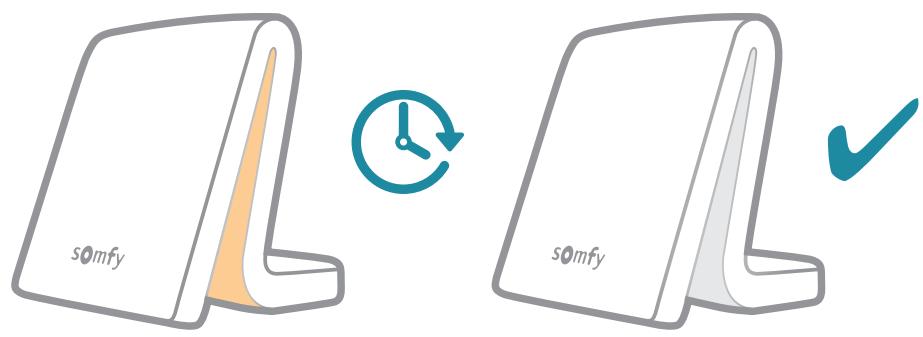

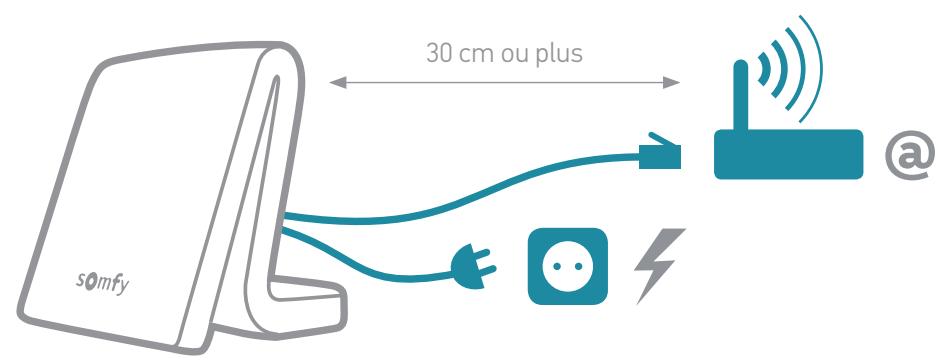

Installation de la box

1.

2.

Pour améliorer la portée radio, il est recommendé de poser la box TaHoma® au centre de la maison et dans un endroit non confiné (ne pas la placer dans une armoire métallique).

Ne pas déconnecter la box TaHoma pendant la série d'initialisation!

Mise en service

Particuliers

Connectez-vous

et laissez-vous guider.

somfy-connect.com

Installateurs

1. Collector les

informations sur

l'utilisateur final :

Nom / Prénom /

E-mail

1. Connectez-

vous au site

Internet Somfy

Professionnel de

votrepays

WWW

FR somfypro.fr
BE somfypro.be
NL somfypro.nl
DE somfynetz.de
AT somfynetz.at
CH somfypro.ch
DK somfypro.dk
NO somfypro.no
SE somfypro.se
Fi somfypro.fi

Pour les autres pays :

somfy-connect.com

L'activation de TaHoma® peut se faire

avant ou au domicile de l'utilisateur

final.

Utilisation de TaHoma®

Paramétrage :

Disponible sur App Store

Disponible sur App Store

Android APP ON

Google play

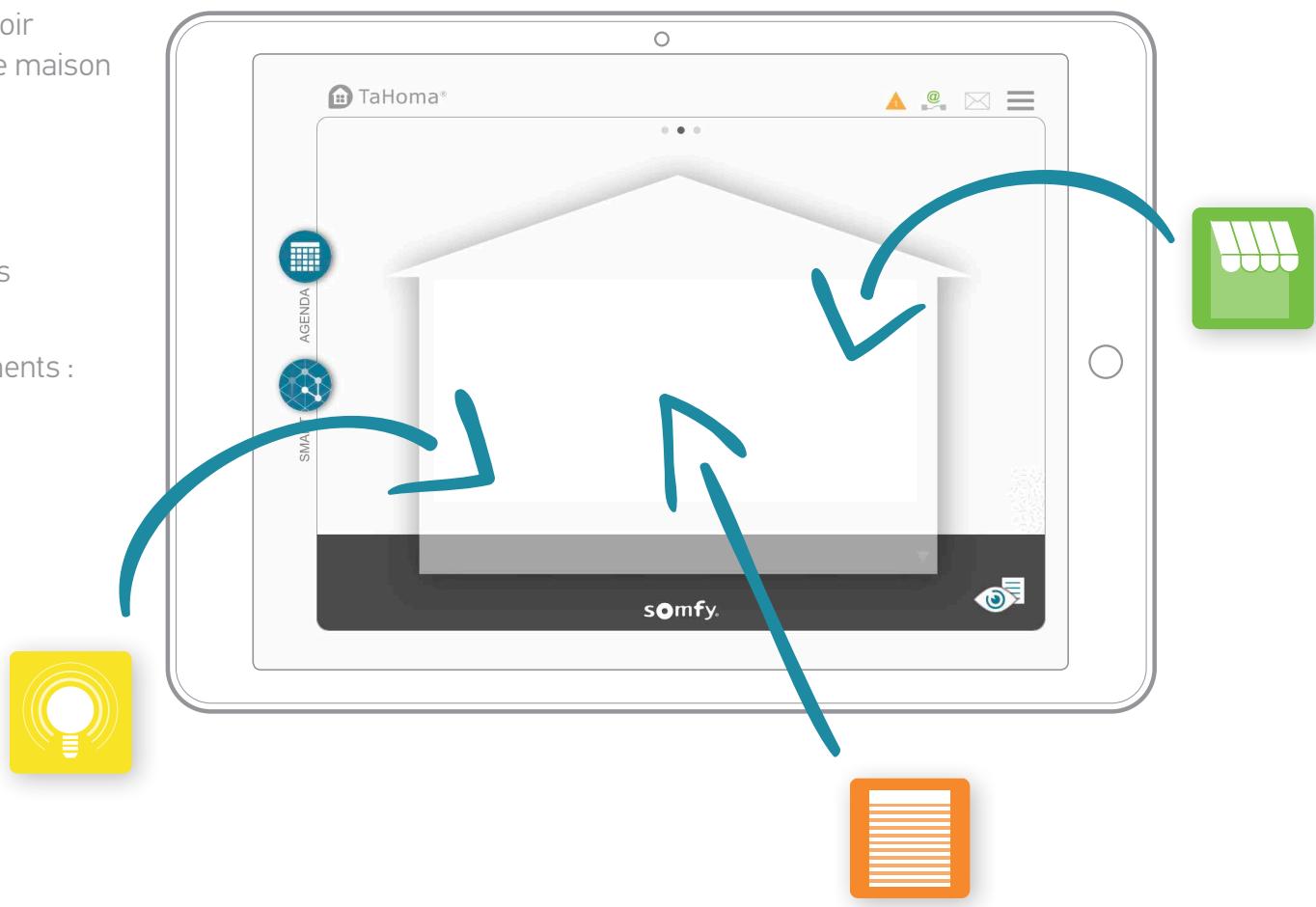

Configuration de l'interface (1/4)

Dans quelques instants, vous allez pouvoir bénéficier de tous les avantages de votre maison connectée TaHoma®. Vous allez :

1. Ajouter des équipements
2. Personneliserte habitation

Laissez-vous guider par les informations à l'écran.

Pour commencer à ajouter des équipements :

Configuration de l'interface (2/4)

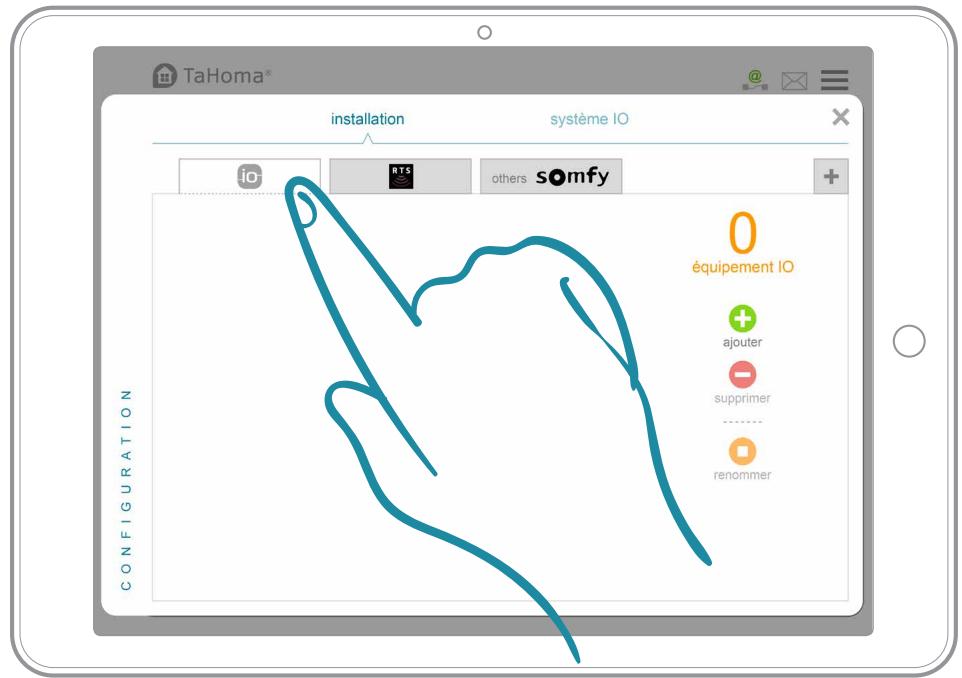

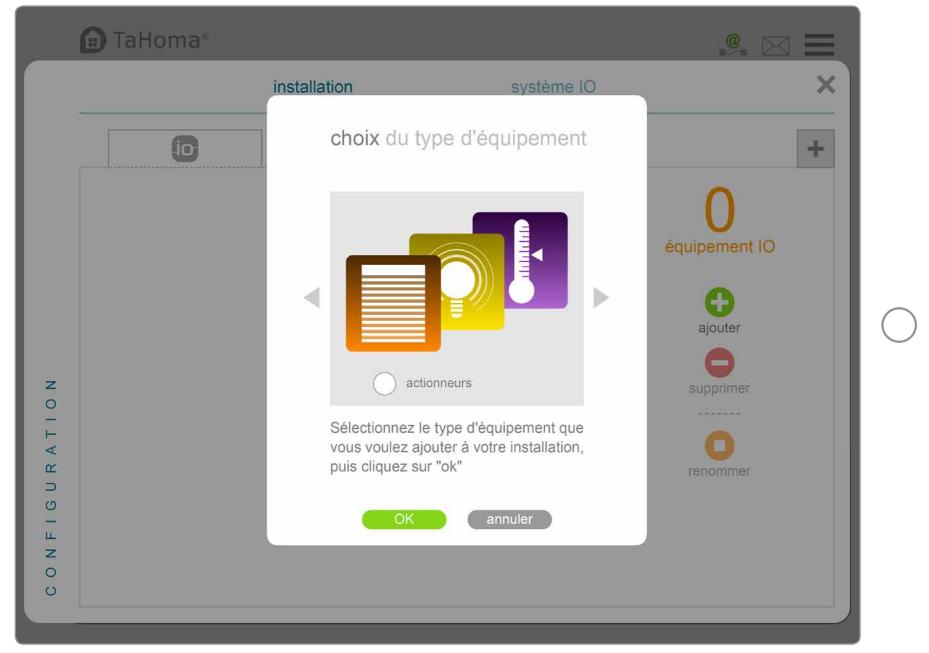

1. Ajouter des équipements :

TaHoma® est compatible avec un grand nombre d'équipements Somfy et de partenaires.

Ces équipements n'utilisent pas tous la meme technologie, ils sont donc regroupes par familles.

Les familles d'équipements Somfy apparaisent par défaut dans les ontlets.

Pour assurer la compatibilité de certains partenaires, une extension USB est nécessaire.

Lorsque celle-ci est branchée, la famille correspondante apparait automatiquement dans les onglets.

Pour connaître la technologie de votre équipement Somfy, regarder au dos du produit ou de sa télécommande.

Liste complète des partenaires sur Somfy.fr

Configuration de l'interface (3/4)

1. Ajouter des équipements :

1. Puis cliquer sur « ajouter » et suivre les instructions à l'écran.

1. Les iconones de vos équipements apparaisent dans la zone centrale.

En renommant tout de suite vos équipements, vous les retrouverez beaucoup plus facilement par la suite.

Si vous avez des équipements similaires, TaHoma® va en plus creer automatiquement une icône « groupe » rassemblant tous ces équipements.

Configuration de l'interface (4/4)

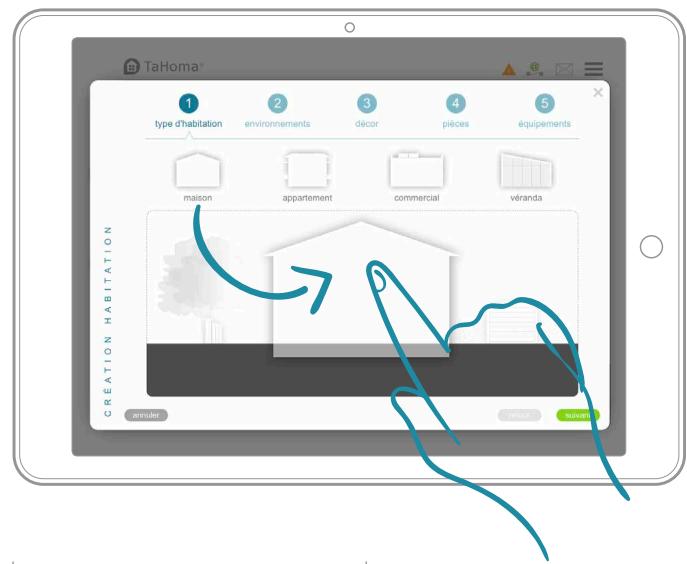

2. Personnalisation de votre habitation :

You've enregistré vos équipements. Pour une personnalisation encore plus poussée, vous allez maintainant reconstituer votre habitation puis le nombre d'étages et/ou de pieces afin d'y affecter vos équipements.

Pour réaliser la configuration de l'habitation :

Type d'habitation

Choisissez votre type d'habitation

Environnements

Personnalisez l'environnement de la maison

Décors

Ajoutez des éléments de décor

Pièces

Sélectionnez
TOUS vos étages et
répartissez vos pièces

Équipements

Répartissez vos équipements

ter étage

rez-de-chaussée

Volet 1 salon

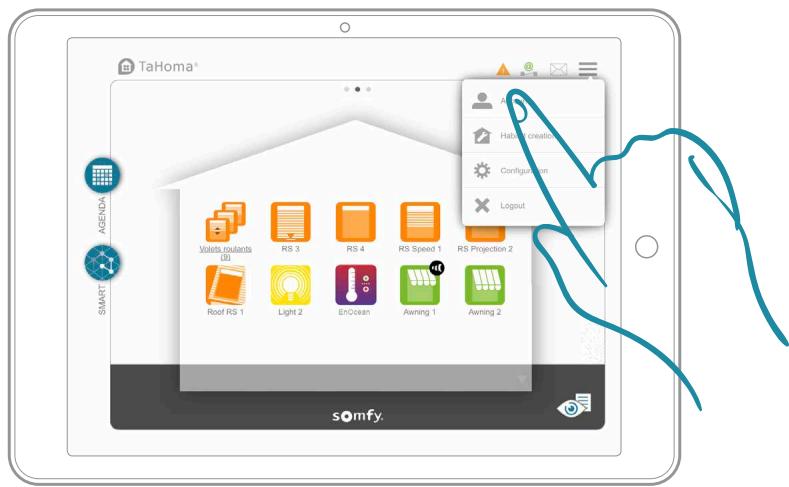

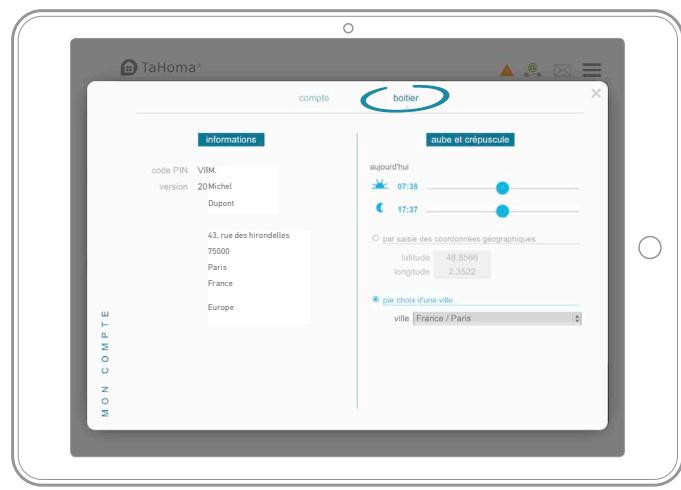

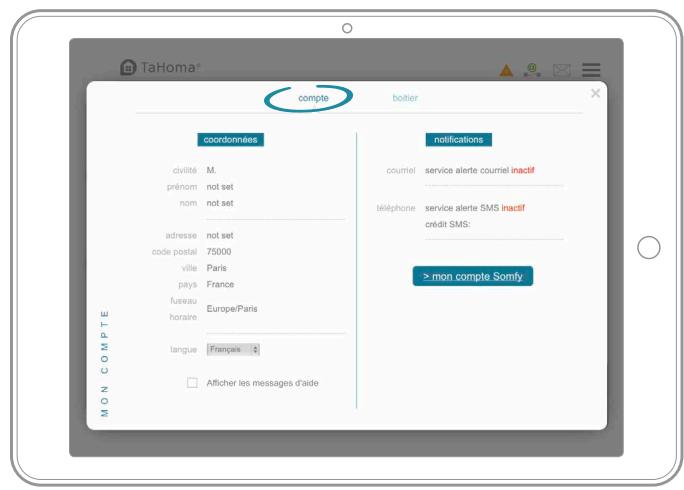

Les données « compte » et « box »

Consultation et modification des informations relatives à votre compte.

Contient les informations relatives à :

• Voiture box : Code PIN, version, et activation/désactivation de la LED.
• Aube et crépuscule:
  Heures de lever et coucher du soleil, à définir :
• manuellesment
• avec vos coordonnées géographiques
• avec la ville la plus proche.

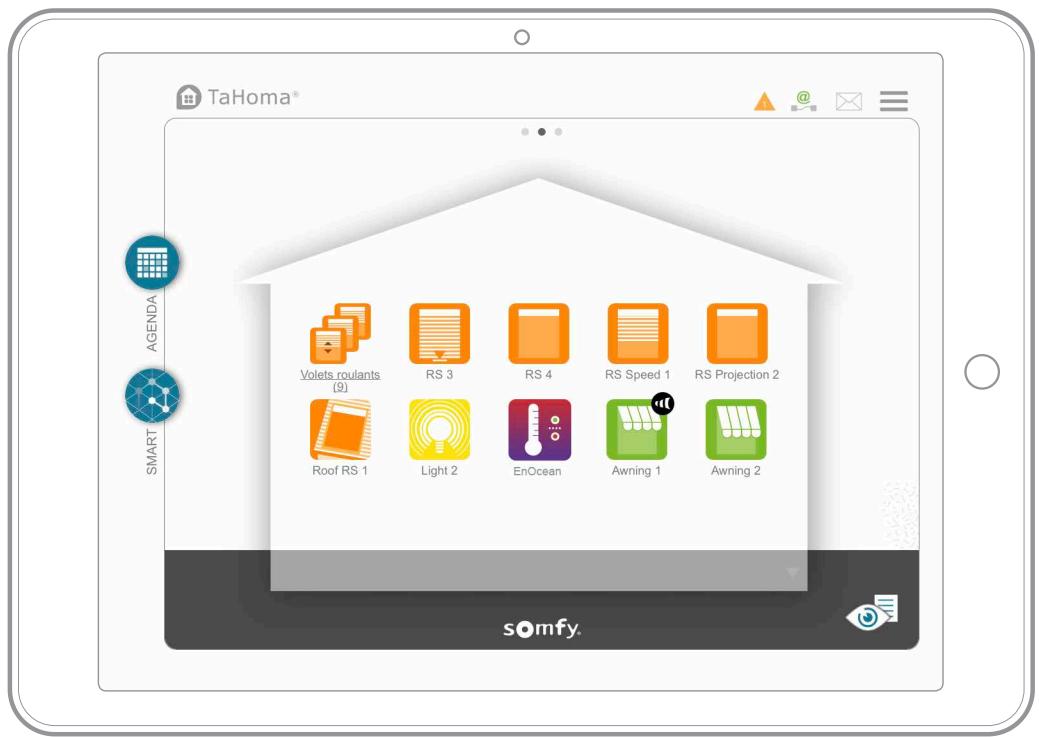

Felicitations!

Votre maison est maintainant connectée !

Rendez-vous dans les pages suivantes pour la prendre en main.

You pouvez à tout moment modifier vos équipements et votre habitation en cliquant

sur :

ou

Utilisation

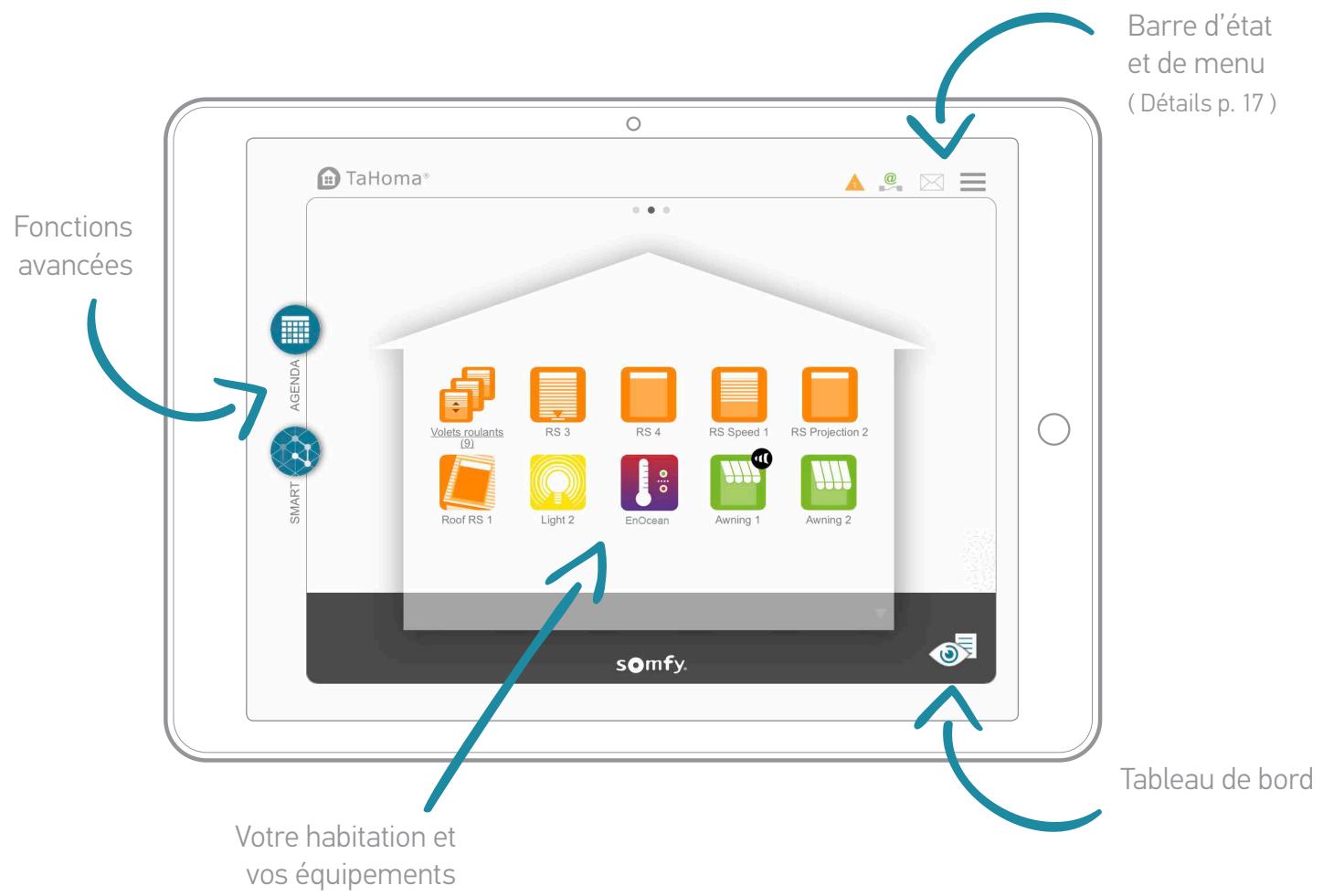

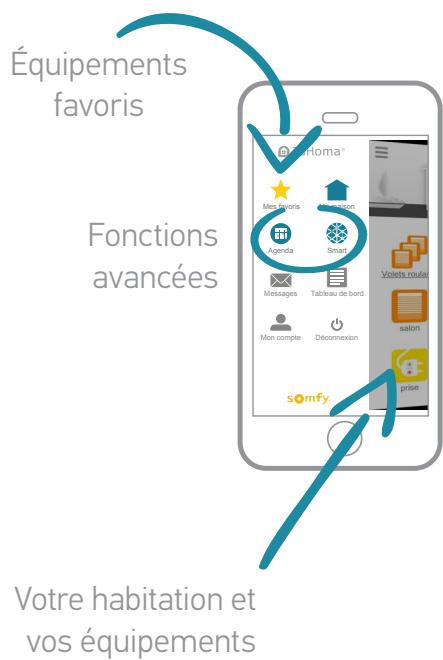

Présentation de l'interface

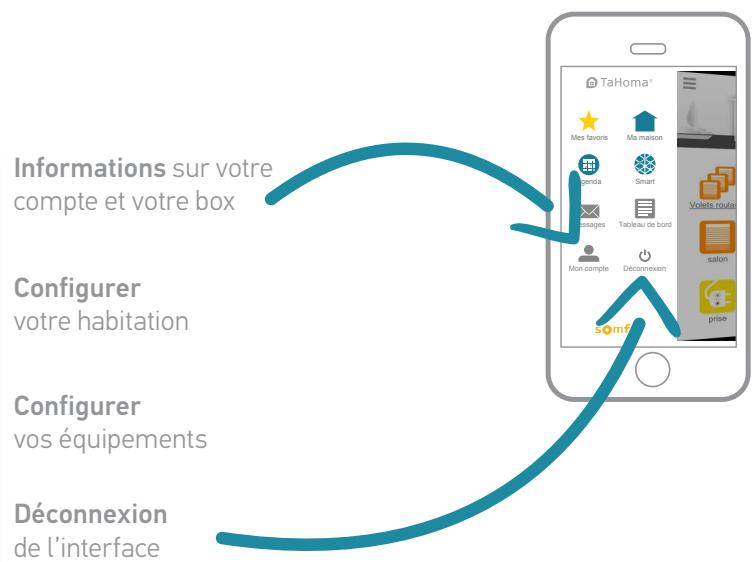

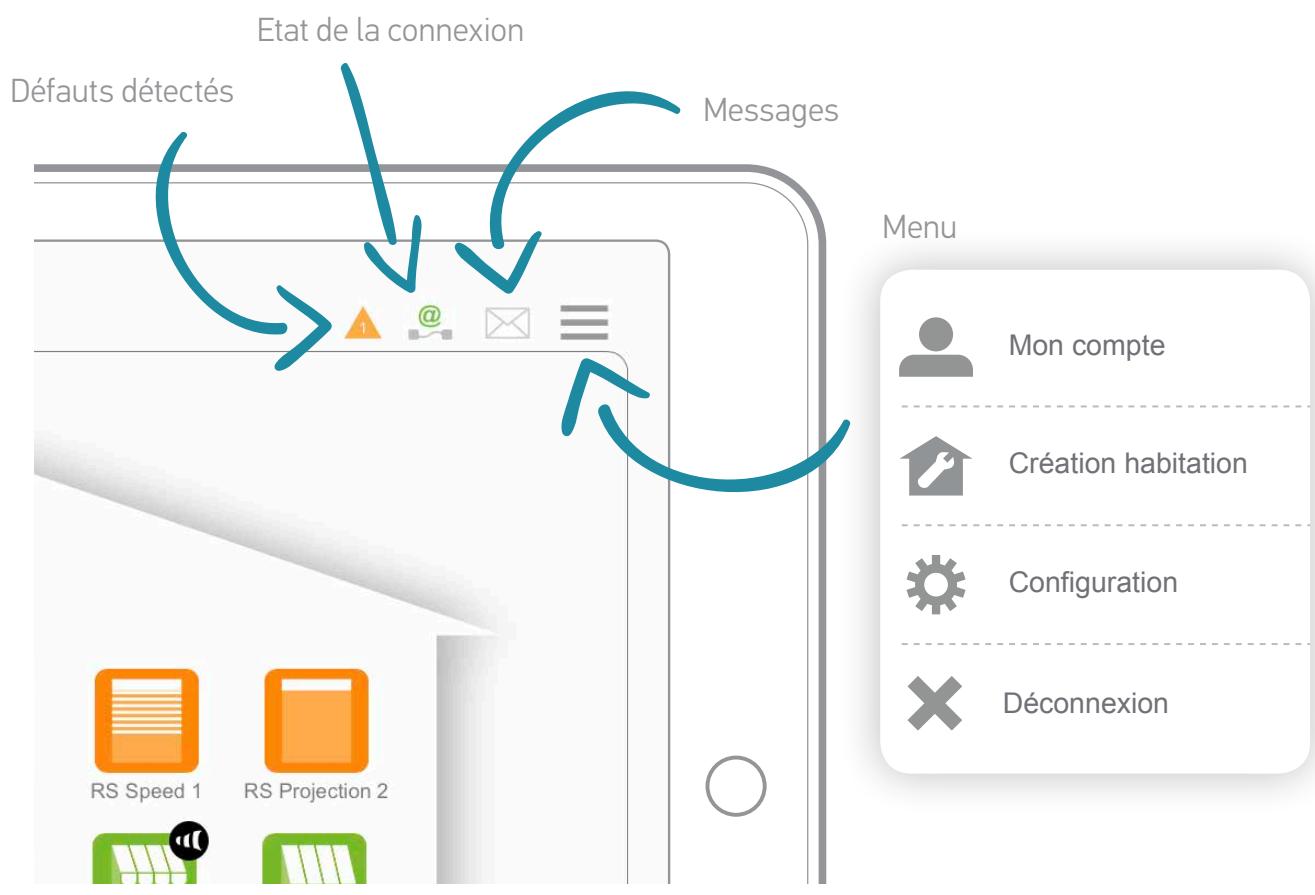

Barre d'etat et de menu

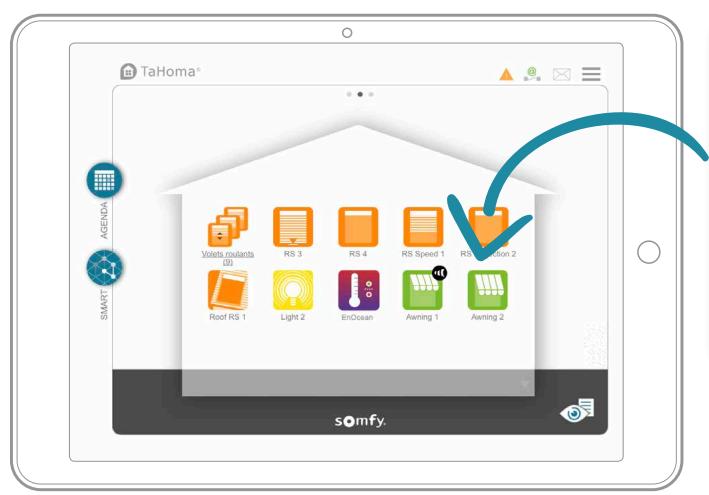

Vos équipements (1/2)

Les piloter en temps réel :

Un groupe se pilote de la même maniere qu'un équipement seul.

Dysfonctionnement détecté sur un équipement.

Vos équipements (2/2)

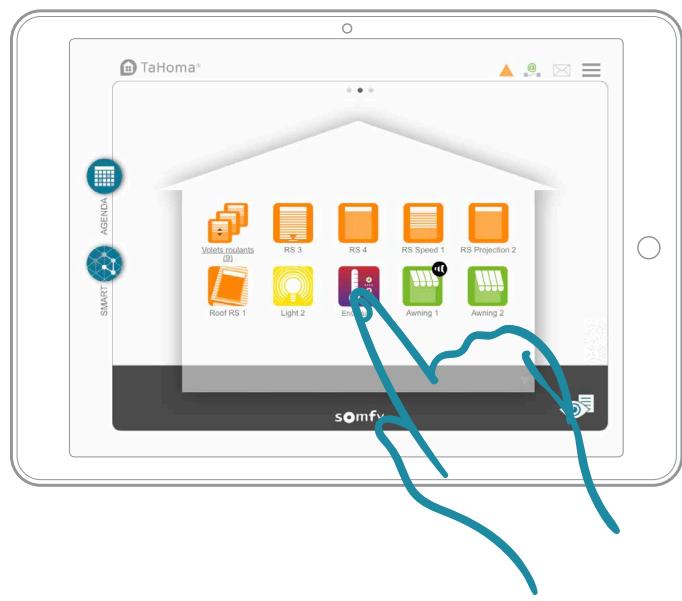

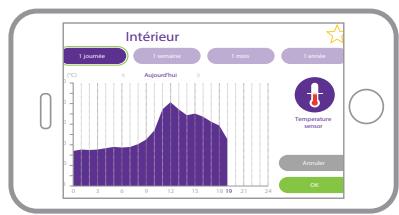

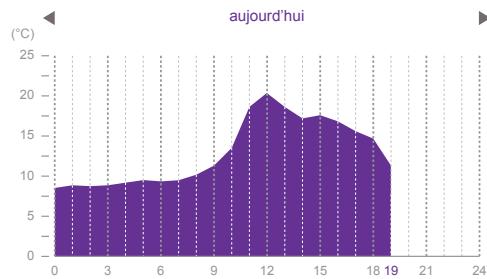

Supervision d'un capteur :

Consulter l'historique d'un capteur (température, ensoleillement, etc.).

Retrouver cet historique sur 4 vues périodiques :

Journalière / Hebdomadaire / Mensuelle / Annuelle.

Pour consulter l'historique, cliquer sur le capteur.

intérieur

dernière mesure 13°C

Sur cette période :

Min:7°C

Max: 21^ircC

Niveau pile :

exporter

1 journée

1 semaine

1 moi

compare

exporter

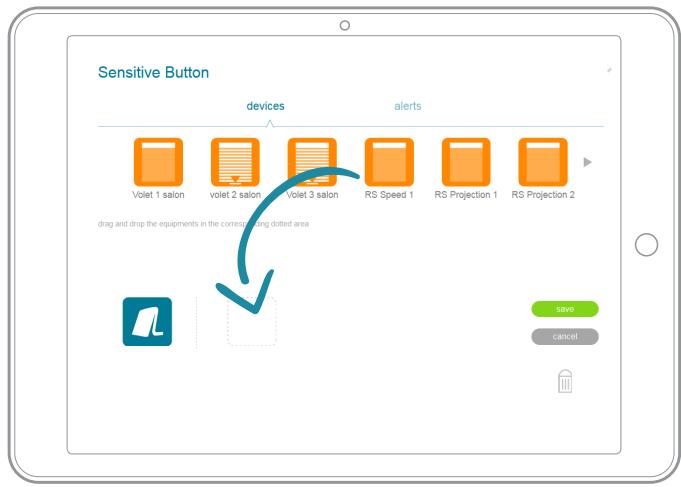

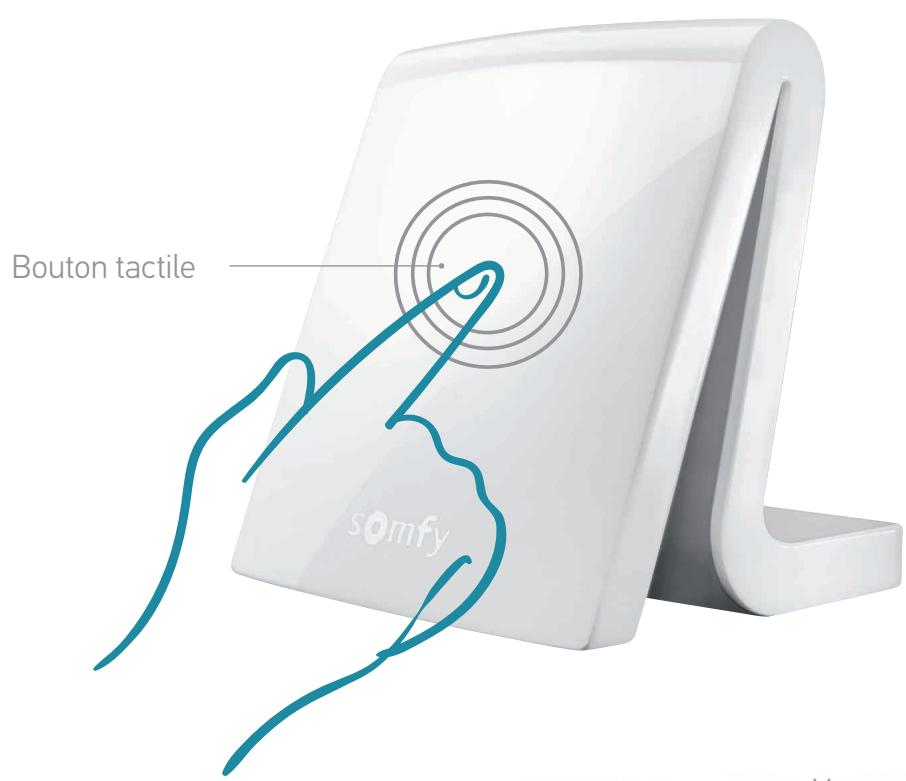

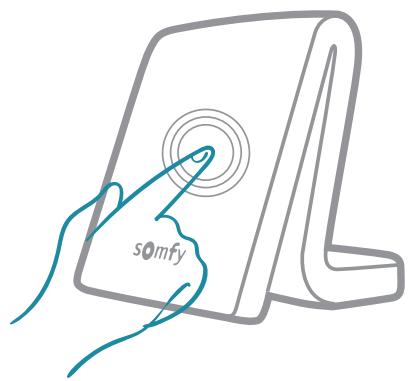

Le bouton tactile de la box

D'un simple mouvement de doigt, vos équipements s'activent simultanément.

Définissez vous-même ces actions selon vos envies.

Pour paramétrre le bouton tactile :

Voussoupiezégalementacquérirl'accessoireadditionnel «lanceur descenarios » quiyoupermettra,de laméme façon,de paramétrer et lancer des suites d'actions sur vos équipements.

Glisser les éléments (volets, stores, etc.) que vous souhaitez paramétrer, et définir les actions (ouvert, fermé, etc.).

Lorsque you appuyez sur le bouton tactile, levoyant lumineux clignote 3 fois. Il est possible d'annuler l'action en rappuyant sur le bouton dans les 30 secondes qui suivent.

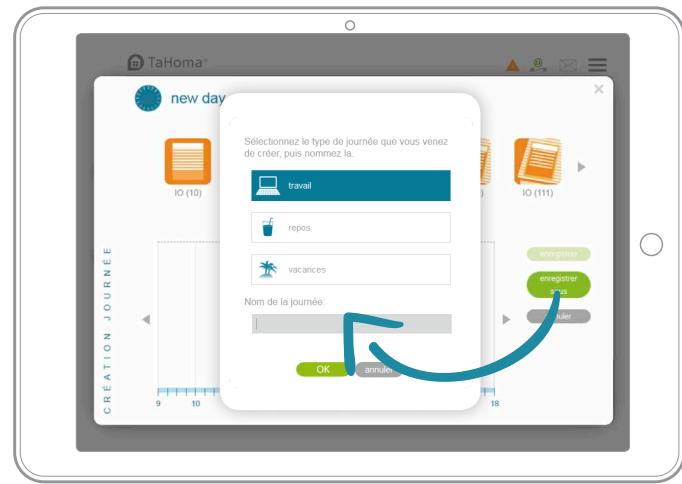

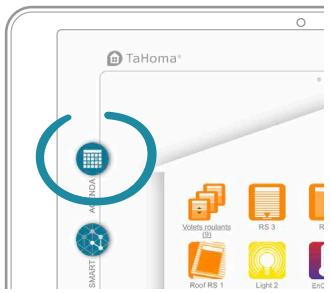

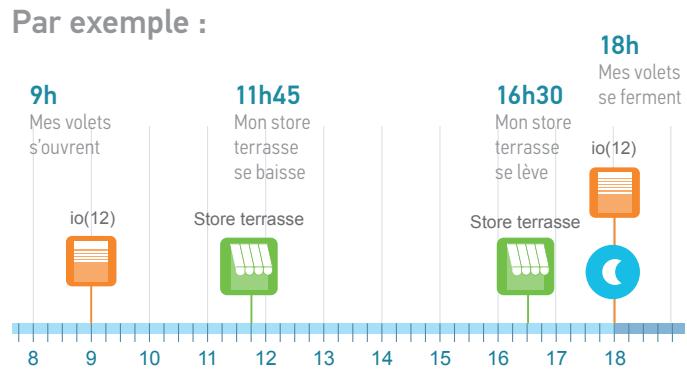

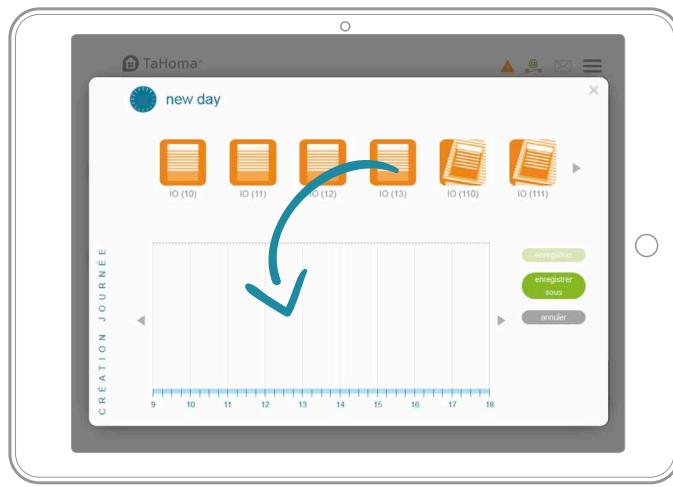

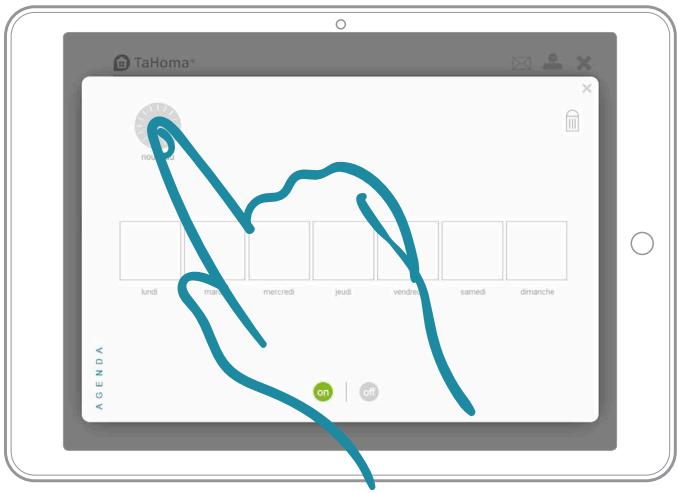

Fonctions avancées : agenda (1/2)

Planifier des journées types et les répartir ensuite dans le semainier.

1. Créér une journée type en cliquant sur « nouveau »

2. Glisser les équipements sur le créneau horsaire youlu, et définir l'action.

3. Sélectionner votre type de journée, et la nommer.

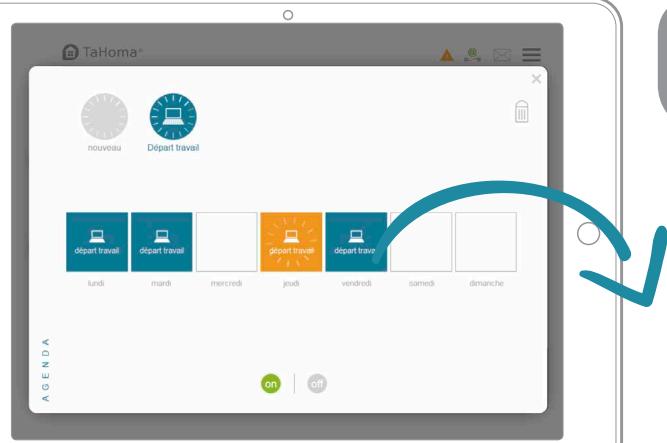

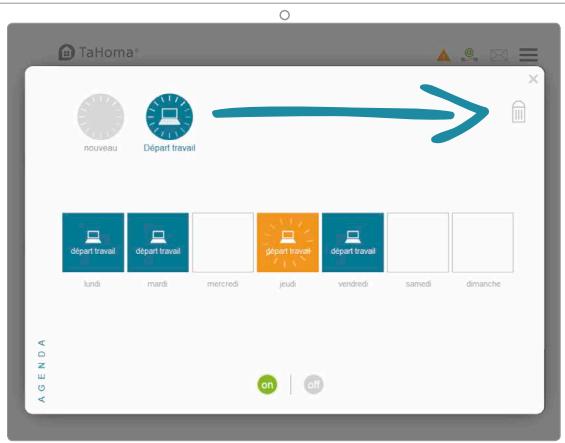

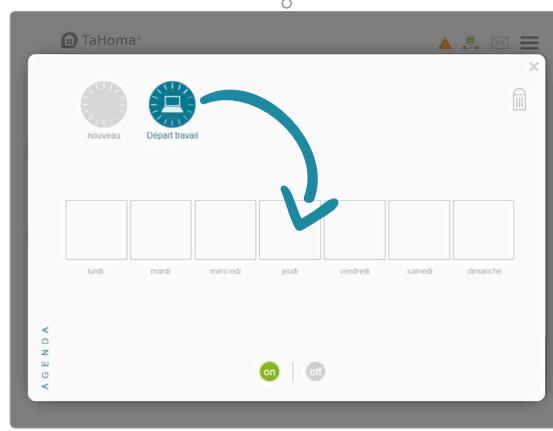

Fonctions avancées : agenda (2/2)

Glisser vos journées types dans leiminier pour lesprogrammer.

Évoluer vers la version Premium pour planifier des actions au mois et à l'année. Voir p. 25

Retirer une journee

Supprimer une journée type

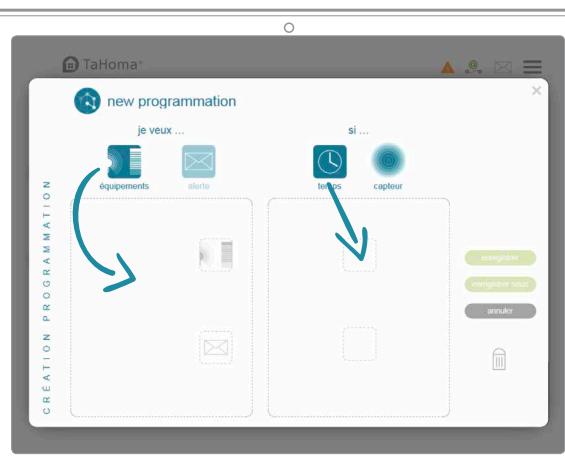

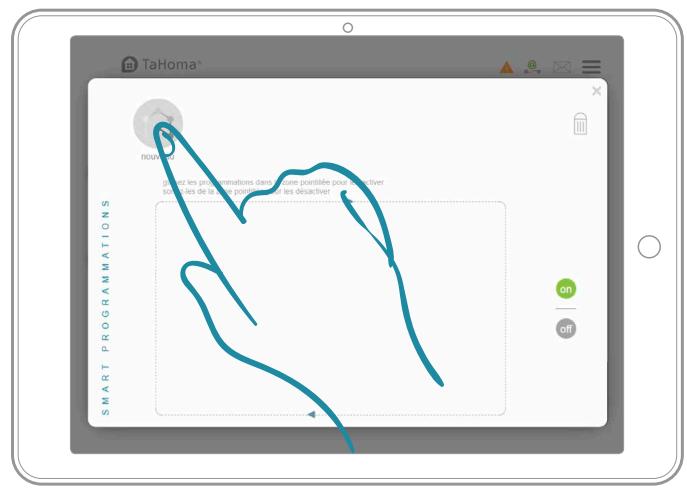

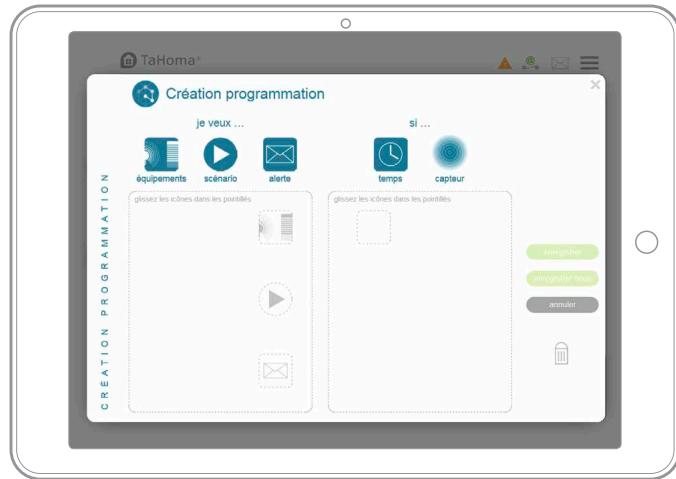

Fonctions avancées : Smart (1/2)

Ce menu vous permet de programmer un ensemble d'actions sur vos équipements en fonction de vos capteurs.

Exemple: JE VEUX que mes volets se ferment

SI le soleil brille intensément.

1. Cliquer sur

« nouveau »

1. Choisisrquel capteur et

quellic condition

déclencheront le

programme > SI

1. Enregisterr

votrprogramme

et le nommer.

1. Glisser vos

équipements

Dans la zone et

définir les actions à

effectuer

JEVEUX

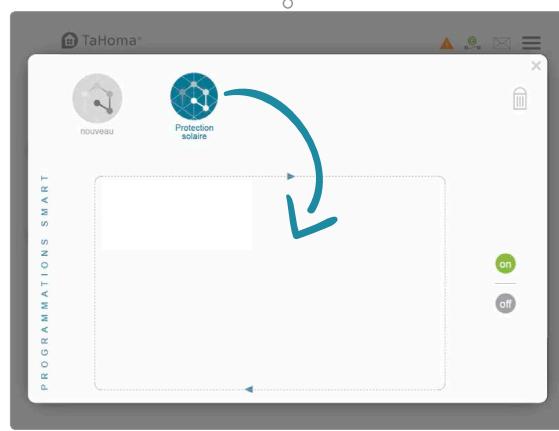

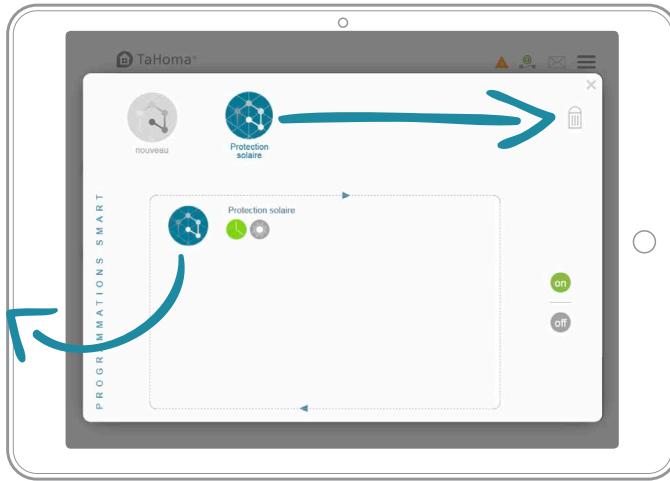

Fonctions avancées : Smart (2/2)

Glisser donne programme dans la zone pour l'activer.

Quand une condition est remplie, son voyant passé au vert.
Lorsque tous les voyageants sont au vert, le programme se lance.

Vous pouze désactiver tous les programmes Smart en cliquant sur :

Pour creer des programmes avec des conditions incluant plusieurs capteurs, evoluez vers la version Premium.

Exemple : je veux baisser mes volets lorsque le soleil brille intensément ET que la température dépasse 25^ircC

Lorsque le programme se déclenché, TaHoma® peut vous alerter par mail et/ou SMS ( suivant vos options ).

Désactiver un Smart.

Supprimer un Smart.

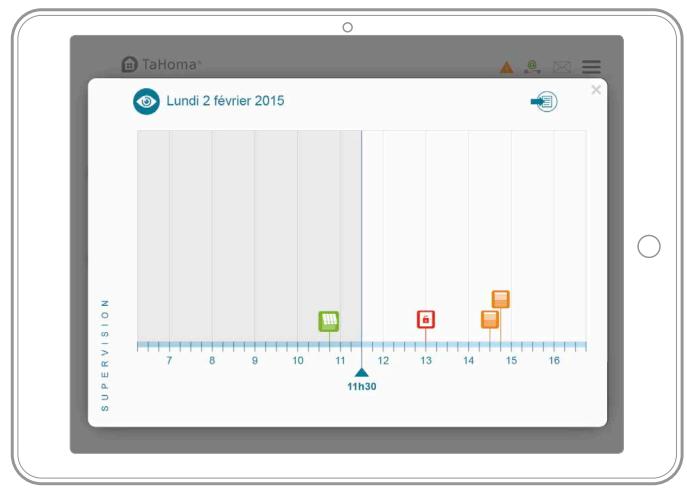

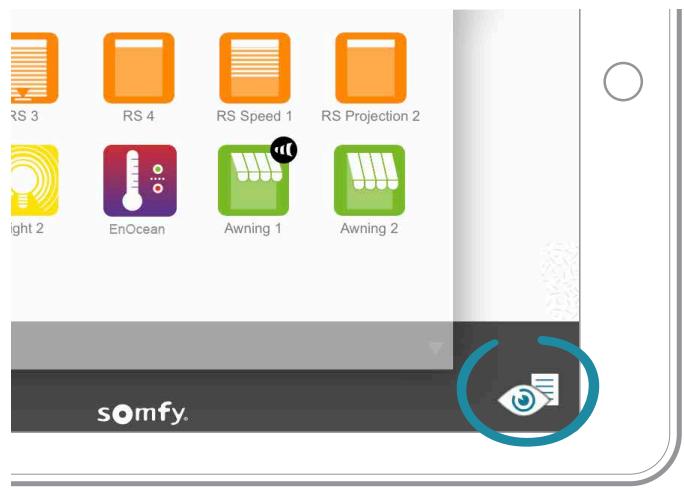

Tableau de bord et supervision

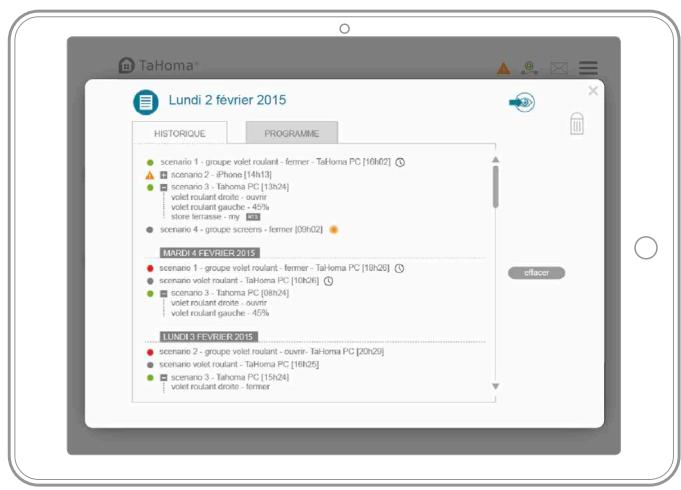

La supervision

Elle vous permet de visualiser chronologiquement toutes les actions effectuees sur vos équipements.

Le tableau de bord

Historique : retrace toutes les activités liées à vos équipements.

Programme : vous donne la liste de toutes actions programmées à venir dans la journée.

Faites évoluer votre box TaHoma® (1/2)

TaHoma® Premium

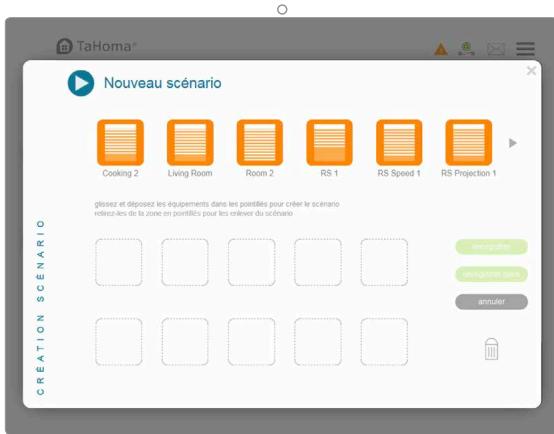

CREATION DE SCENARIOS

→ Possibilité de commander plusieurs équipements en un seul cig.

Exemple : Scénario « Réveil semaine » : ouverture de tous les volets et passage du chauffage en mode comport.

Un scenario peut être :

• Lancé instantanément ou en différé (pour être lancé dans les 2 h qui viennent).
• Intégré dans le programme quotidien ou hebdomadaire (menu AGENDA).
• Intégré dans un programme personnelé (menu SMART).
• Déclenché par le lanceur de scénarios.

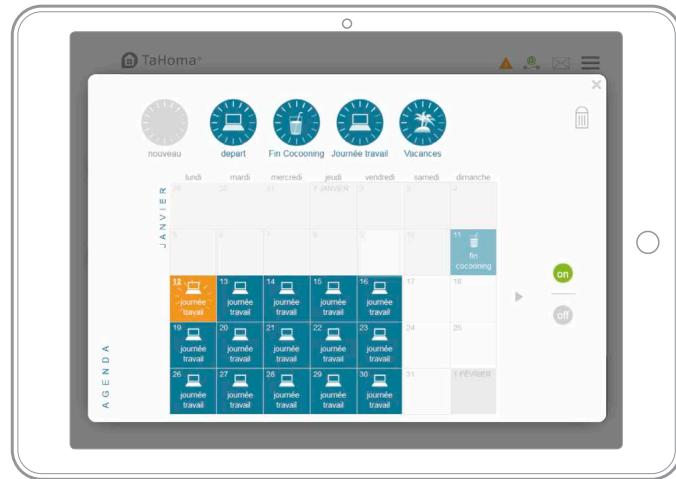

AGENDA ANNUEL

→ Possibilité de creer une ou plusieurs journées types avec déclenchement d'un ou plusieurs scenarios / ou équipements à des heures que vous aurez définies.
Intégration de ces journées types sur un agenda annuel.

→ Sur la version Premium, le menu Smart vous permet d'utiliser plusieurs capteurs pour vos conditions d'utilisation.

Exemple : quand je suis au bureau, je veux que mes volets roulants se ferment si le soleil brille intensément et que la température excède 25^ircC

Faites évoluer votre box TaHoma® (2/2)

	TaHoma®	TaHoma® Premium
Application TaHoma® pour Smartphone ou tablette	®	®
Mises à jour gratuites (Nouvelles fonctionnalités, nouvelles compatibilités avec les équipements connectés)	®	®
Aide en ligne	®	®
Configuration des capteurs et détecteurs	®	®
Agenda	1 semaine	Annuel
Smart	suivant 1 capteur	Suivant plusieurs capteurs
Scénarios		®
Alertes 24H/24	1 adresse E-mail et 1 numéro de téléphone connectés à votre compte.	3 adresse E-mail et 3 numéro de téléphone connectés à votre compte.

TaHoma®coach

Listes des tutoriels videos disponibles pour TaHoma® :

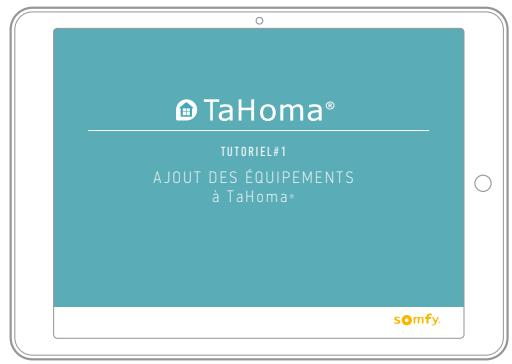

TUTORIEL #1

Ajout d'équipement à TaHoma®.

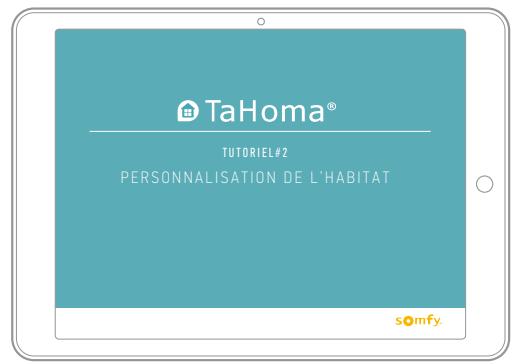

TUTORIEL #2

Personnalisation delhabitat.

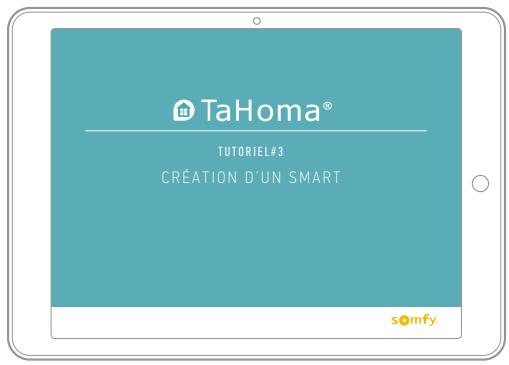

TUTORIEL #3

Creation d'un Smart.

Et avec TaHoma® Premium :

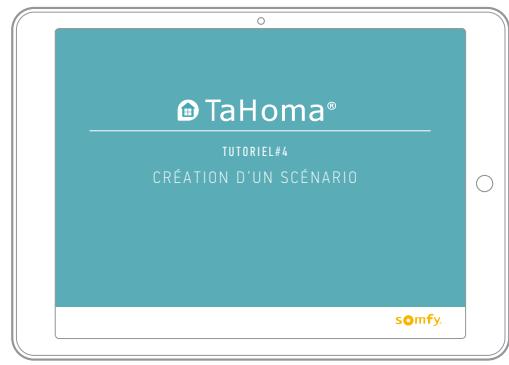

TUTORIEL #4

Creation d'un scenario.

Equipements et icones (iste non exhaustive )

OUVERTURES

Volet roulant

Volet roulant de toit

Store extérieur vertical

Store vénitien extérieur

Fenetre de toit

Store de toit

Store vénitien interieur

Volet battant

TaHoma® est évolutif : compatible avec un grand nombre d'équipements Somfy et de marques partenaires ( Liste des compatibilités sur somfy.fr ).

GESTION DES ÉNERGIES

Capeur de température

Consignes de sécurité

Avant d'installer et d'utiliser ce produit, dire attentivement cette notice.

L'installateur doit se conformer aux normes et à la législation en vigueur dans le pays d'installation et informer ses clients des conditions d'utilisation et de maintenance du produit.

Toute utiliseh hors du domaine dapplication defini par Somfy est interdite. Elle entrainerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires associés.

Précautions d'emploi

L'extinction complète du produit ne peut être réalisée qu'en débranchant le cable d'alimentation.

Caracteristiques techniques

Box TaHoma®

Fréquence radio + Bandes de fréquence et Puissance maximale utilisées (sélection automatique de la fréquence libre)	433.42 MHz RTS • 433,050 MHz - 434,790 MHz e.r.p. <10 mW 868-870 MHz jo-homecontrol® bidirectionnel tri-bandes, avec « LBT » (Listen Before Talk) • 868,000 MHz - 868,600 MHz e.r.p. <25 mW • 868,700 MHz - 869,200 MHz e.r.p. <25 mW • 869,700 MHz - 870,000 MHz e.r.p. <25 mW
Indice de protection	IP20
Température d'utilisation	0°C à +50°C
Dimensions (L x l x h)	110 x 71,25 x 28,13 mm
Boîtier plastique	ABS
Alimentation	12 V DC par adaptateur secteur 230 V
Consommation en fonctionnement normal	5 V continu 1,75 A
Interface USB	5 V DC 2 A max

Fonctionnalités

Nombre maximum d'équipements (tous protocôles confondu)	200
Nombre d'équipements io-homecontrol® max	200
Nombre d'équipements RTS max	50
Nombre d'équipements RTD max	50
Nombre d'équipements RTDS max	50
Nombre de contrôleurs max	20
Nombre de caméras max	5
Nombre de journées max	40
Nombre d'environnements extérieurs max	8 (4 de chaque coté de l'habitation)
Changement d'heure étée/hiver	Automatique
Portée radio	200 m en champ libre - 20 m à travers 2 murs en béton armé
Historique	Tableau de bord : historique à 7 jours

Adaptatseur secteur

Alimentation	230 V ~ 50 Hz
Sortie	12 V continu 2 A
Consommation en fonctionnement normal	< 2 W

Samphy SAS

50 avenue du Nouveau Monde

BP 152 - 74307 Cluses Cedex

France

www.somfy.com

ABRAND OF SOMFY GROUP
