Type de produit	Hotte aspirante
Marque	FALCON
Modèle	FALHDC 90 CR/C-EU
Largeur	90 cm
Distance minimale de sécurité entre le plan de cuisson et la hotte	650 mm
Diamètre de sortie d'air	150 ou 125 mm (réductible à 120 mm)
Alimentation électrique	230 V ~ 50 Hz (vérifier la plaquette)
Classe électrique	Classe I (mise à la terre obligatoire)
Nombre de vitesses	3 vitesses
Éclairage	Lampe halogène 20 W
Filtres anti-graisse	Métalliques, lavables au lave-vaisselle (tous les 2 mois)
Filtres anti-odeur (version filtrante)	À charbon actif, non lavables, à remplacer tous les 4 mois
Usage	Domestique uniquement
Version d'installation	Évacuation extérieure ou recyclage (filtrante)
Composants fournis	Corps hotte, cheminée télescopique, brides, vis, chevilles, manuel
Dispositif de sécurité	Interrupteur bipolaire recommandé (ouverture des contacts ≥ 3 mm)
Entretien des surfaces	Chiffon humide et détergent liquide neutre
Mise au rebut	Ne pas jeter avec les déchets ménagers, recycler via les points de collecte

FOIRE AUX QUESTIONS - FALHDC 90 CR/C-EU FALCON

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm.

Comment brancher électriquement la hotte ?

Branchez la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm. Vérifiez que la tension correspond à celle indiquée sur la plaquette et que la mise à la terre est conforme.

Quel diamètre de tuyau utiliser pour l'évacuation ?

Utilisez un tuyau rigide ou flexible de diamètre 150 mm ou 125 mm. Pour un raccord de 125 mm, insérez la bride de réduction fournie et l'anneau d'agrandissement 120-125 mm.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques peuvent être lavés au lave-vaisselle environ tous les 2 mois (plus fréquemment en cas d'usage intense). Décrochez-les en tirant et tournant les pommeaux de sécurité, puis laissez sécher avant de les remonter.

Quand faut-il remplacer le filtre à charbon ?

Le filtre anti-odeur au charbon actif n'est ni lavable ni régénérable. Il doit être remplacé au moins tous les 4 mois (ou plus souvent en cas d'utilisation intensive). Retirez d'abord les filtres anti-graisse pour y accéder.

Comment installer la hotte en version filtrante (recyclage) ?

Appliquez le raccord sortie air 15 sur la sortie du corps. Assurez-vous que les filtres à charbon actif sont en place. Appliquez les grilles de direction 8a/8b dans les logements prévus, symboles orientés vers le haut.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord le branchement électrique et l'interrupteur bipolaire. Assurez-vous que le connecteur du câble d'alimentation est bien branché dans la prise du diffuseur (derrière les filtres anti-graisse). Si le problème persiste, contactez un professionnel.

Comment remplacer l'ampoule d'éclairage ?

Retirez les 2 vis fixant le support éclairage, extrayez la lampe halogène 20 W, remplacez-la en veillant à bien insérer les fiches dans la douille, puis remontez le support avec les vis.

Peut-on utiliser la hotte avec des appareils à gaz ?

Oui, mais il faut prévoir une aération suffisante de la pièce. Si la cuisine en est dépourvue, pratiquez une ouverture vers l'extérieur pour garantir l'infiltration d'air pur. Ne connectez jamais la hotte à des conduits de fumée de combustion.

Comment ajuster le niveau de la hotte lors de l'installation ?

Accrochez le corps de la hotte aux brides 7.1 en le centrant sur la ligne verticale. Agissez sur les vis 12d par le dessous pour niveler le corps de la hotte.

MODE D'EMPLOI FALHDC 90 CR/C-EU FALCON

Manuel d'Instructions

Bedienungsanleitung

Gebruiksaanwijzing

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contén des descriptions d'accessoires ne figurant pas dans votre apparéil.

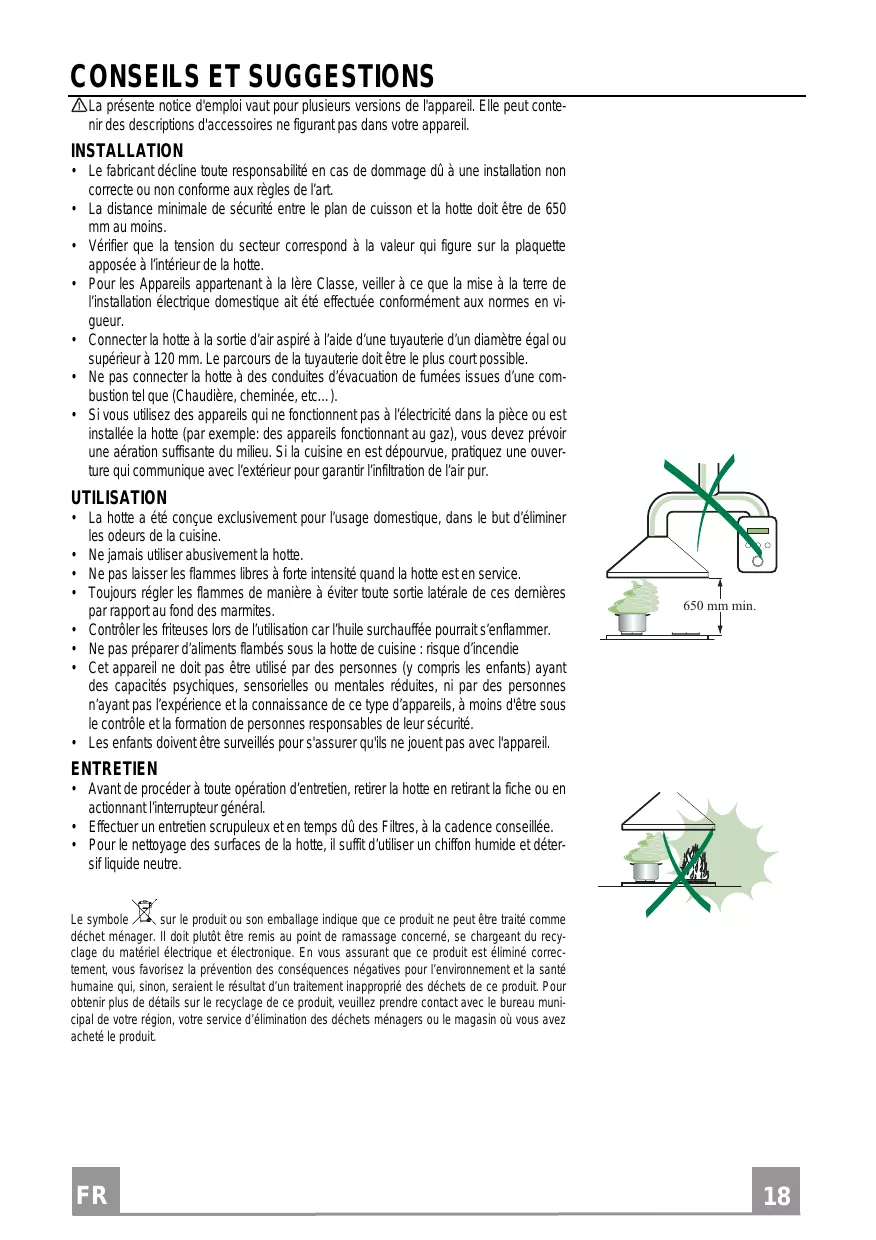

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectué conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiè à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparéels qui ne fonctionnent pas à l'électricité dans la pierce ou est installée la hotte (par exemple: des apparéls fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hote a ete concne exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense ou quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latorale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorières ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterol la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps du des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et déter-sif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet memager. Il doit aloteretre remis au point de ramassage concenre,se chargeant du recyclage du materiel electrique et Electronique.En youssaurant que ce produit est elimineorrectement,yousfavorisez la prevention des conséquences négatives pour l'environnement et la sante humaine qui,soon,seraientelresultat d'untraitement inappropriedechetesdeceproduit.Pourobtainirplusde détails sur le recyclage de ce produit,veuillez prendre contact avec le bureau municipal de voiregion,voirservice d'élimination deschettes menagers ou le magasin ouyouvase achete le produit.

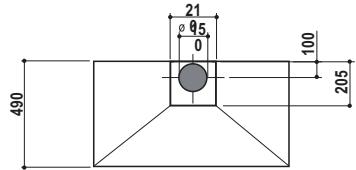

Encombrement

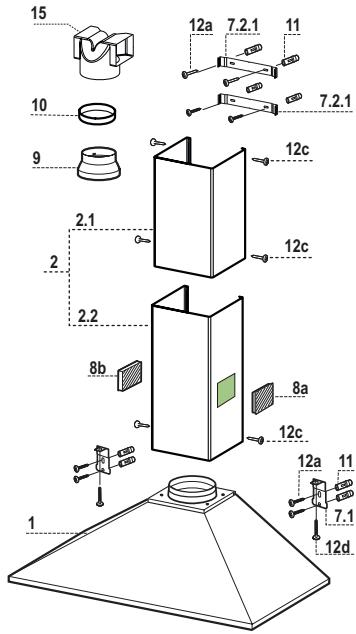

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hote équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres
2	1	Cheminée Téliscopique formée par :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
8a	1	Grille en Direction Droite Sortie Air
8b	1	Grille en Direction Gauche Sortie Air
9	1	Flasque de réduction ø 150-120 mm
10	1	Anneau de raccord Ø 120 - 125 mm
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l'installation
7.1	2	Brides Fixation Corps Hotte
7.2.1	2	Brides Fixation Cheminée Supérieure
11	8	Chevilles
12a	8	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
12d	2	Vis M4 x 25
	Q.té	Documentation
	1	Manuel d'instructions

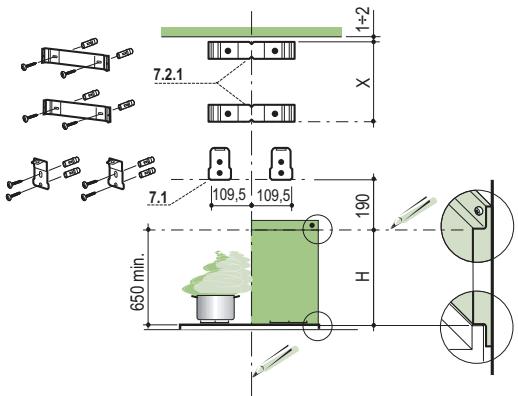

Perçage Paroi et Fixation Brides

Tracer sur la paroi :
- une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.
- une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases : à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
- Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
- Marquer les centres des trous de la bride.
- Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
- Marquer les centres des troughs de la bride.
- Poser comme indiqué, la bride 7.1 à 109,5 mm de la ligne verticale de repère, et 190 mm au-dessus de la ligne horizontale de repère.
- Marquer les centres des trous de la bride.
- Répéter cette opération sur le côte opposé.

L'Embase doit être montée avant d'instructor le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiee à l'installateur de la cuisine ou à un personnel competent ayant pris reconnaissance de toutes les dimensions finale des meubles.

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l'embase sur la base en inscrant l'intercalaire inférieur entre le plan supérieur et la paroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux troughs de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a fournies.

• Si présente, fixer l'embase, en utilisant les vis 12a fournies.

• Visser sur les brides 7.1 les 2 vis 12d fournies.

• Accrocher le corps hotte aux brides 7.1, en le centrant sur la ligne verticale.
• Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.

Connexions

SORTIE DE L'AIR EN VERSION EVACUATION

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de 150 ou 125 mm, que l'installateur pourraitCHOIsir à son propre gré.

• Pour racord de 125 mm ,insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10 de 120-125 mm sur la bride.
• Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

Montage Cheminée

Cheminée supérieure

• Elargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1; refermer jusqu'à la butée.
• Fixer létalement aux brides, à l'aide des 4 vis 12c (2,9 x 9,5) fournies.

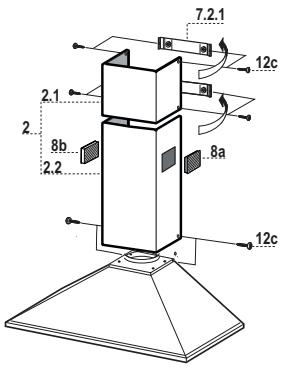

Cheminée inférieure

• Elargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; referrer jusqu'à la butée.
• Fixer léta ralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c (2,9 x 9,5) fournies.
• Pour la version filtrante, appliquer les grilles de direction 8a - 8b dans les logements prévus à cet effet, pour que les symboles de direction soient orientés vers le haut et le face avant de la hotter. S'assurer qu'elles soient bien insérées dans le Raccord 15.

L Lumières Allume et eteint l'éclairage.
M Moteur Allume et eteint le moteur aspiration
V Vitesses Determine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.
   3.Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

Ils peuvent être lavés au lave-vaisselle environ tous les 2 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.

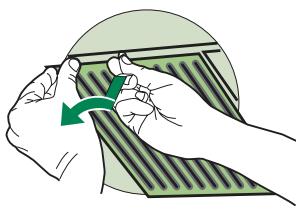

• Decrocher les filtres l'un après l'autre, en les soutenant d'une main et en intervenant sur les pommeaux de sécurité spécialement prévus (tirer et tourner).
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en les fixant à l'aide des pommeaux de sécurité spécifique prévus (tirer et tourner).

Filtre anti-odeur (Version filtrante)

Il ne sont pas lavables ni régénérables, il faut les replacer au moins tous les 4 mois d'emploi ou plus fraisment en cas d'emploi particulièrement intense.

• Retirer les filtrés anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif satures, comme indiqué (A).
• Monter les nouveaux filtres (B).
• Remonter le filtres anti-graisse métalliques.

Eclairage

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et oter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédendum retirees.
