Type de produit	Enceinte de cinéma maison
Caractéristiques techniques principales	Son surround 5.1, technologie audio avancée
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Dimensions de l'enceinte : 30 x 20 x 25 cm
Poids	5 kg
Compatibilités	Compatible avec la plupart des téléviseurs et systèmes audio
Type de batterie	Non applicable (alimentation secteur)
Tension	220-240 V
Puissance	100 W
Fonctions principales	Connectivité Bluetooth, entrée HDMI, réglage du son
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité des pièces sur demande, réparabilité limitée
Sécurité	Ne pas exposer à l'humidité, respecter les instructions d'utilisation
Informations générales utiles	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - CINEMATE GS SILVER BOSER

Comment connecter le BOSER CINEMATE GS SILVER à ma télévision ?

Utilisez le câble HDMI fourni pour connecter la sortie HDMI de votre télévision à l'entrée HDMI du système BOSER CINEMATE GS SILVER. Assurez-vous que les deux appareils sont éteints avant de faire la connexion.

Pourquoi le son ne fonctionne-t-il pas sur mon BOSER CINEMATE GS SILVER ?

Vérifiez que le volume du système est réglé correctement et qu'il n'est pas en mode muet. Assurez-vous également que les câbles audio sont correctement connectés et que la télévision est configurée pour envoyer le son au système audio.

Comment régler le niveau des basses sur le BOSER CINEMATE GS SILVER ?

Utilisez la télécommande fournie pour accéder aux paramètres audio. Vous pouvez ajuster le niveau des basses en utilisant les boutons correspondants pour augmenter ou diminuer l'intensité des basses.

Le système se met-il automatiquement à jour ?

Oui, le BOSER CINEMATE GS SILVER peut se mettre à jour automatiquement via une connexion Internet. Assurez-vous que le système est connecté à votre réseau Wi-Fi et vérifiez les paramètres de mise à jour dans le menu des réglages.

Que faire si le système ne s'allume pas ?

Vérifiez d'abord que le système est correctement branché à une prise électrique et que la prise fonctionne. Essayez d'utiliser un autre câble d'alimentation ou une autre prise si nécessaire. Si le problème persiste, consultez le service client.

Comment réinitialiser le BOSER CINEMATE GS SILVER aux paramètres d'usine ?

Pour réinitialiser le système, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes. Cela rétablira tous les paramètres d'usine.

Puis-je utiliser le BOSER CINEMATE GS SILVER avec un système de son surround ?

Le BOSER CINEMATE GS SILVER est conçu comme un système audio autonome. Cependant, vous pouvez le connecter à d'autres appareils audio si ceux-ci sont compatibles. Consultez le manuel d'utilisation pour plus de détails sur les connexions.

MODE D'EMPLOI CINEMATE GS SILVER BOSER

Notice d'utilisation

Guia dos propriétarios

INFORMATIONS RELATIVES À LA SÉCURITÉ

Veuillez lore ce guide

Prenez le temps de dire attentivement les instructions de cette notice d'utilisation. Elles vous seront précieuses pour installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'utilisation pour reférence ultérieure.

Le module d'interface doit être utilisé uniquement avec le module Acoustimass du système CineMate.

AVERTISSEMENT : Pour limiter les risques d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

AVERTISSEMENT: Protégier l'appareil de tout risque de ruissellement ou d'élaboussure. Ne pas placer d'objets contenant des liquides, tels que des vases, sur l'appareil. comme avec tout apparéil électronique, veillez à ne pas renverser de liquides sur aucune partie de l'appareil. Les liquides peuvent provoquer des pannes et/ou un risque d'accidie.

AVERTISSEMENT :

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, tel qu'il figure sur le système, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'installation.

ATTENTION : N'apportez aucune modification au système ou aux accessoires. Toute modification non autorisée peut comprometerte votre sécurité, le respect des réglements et les performances.

AVERTISSEMENT : Conserve la pile de la télécommande hors de portée des enfants. En case de manipulation inappropriée, elle risque de provoquer un incendie ou des brûlures chimiques. Ne la rechargez pas, ne la demontez pas, ne la portez pas à une température supérieure à 100 °C et ne l'incinérez pas. Pour jeter la pile usagée, respectéz la manière appropriée définie par la réglementation locale. Remplacez la pile uniquement par une pile de même type, portant la même référence.

AVERTISSEMENT: La pile risque d'explorer lorsqu'elle est replacee par une pile inappropriée. Telecommande CineMate série II : utilisez uniquement une pile au lithium de 3 volts Duracell, Eveready, Energizer, Maxell, Toshiba ou Shun Wo, de type CR2032 ou DL2032.

Veillez à vous débarrasser de vos piles usagées conformément aux réglementations locales. Ne l'incinérez pas.

AVERTISSEMENT: Ne jamais placer d'objets enflammés, tels que des bougies allumées, sur l'appareil.

CE Ce produit est conforme à la directive sur les ondes électromagnétiques 2004/108/EC et à la directive sur les basses tensions 2006/95/EC. L'attestation complète de conformité est disponible à l'adresse www.Bose.com/static/compliance/index.html.

Remarque : Lorsque la fiche d'alimentation est utilisée comme dispositif de débranchement de l'appareil, elle doit rester facilement accessible.

Remarque : Ce produit doit être utilisé à l'intérieur. Il n'a pas été créé ni testé pour une utilisation en extérieur, dans des vehicules ou sur des bateaux.

Informations de sécurité complémentaires

Vous trouvez des instructions complémentaires dans le document inititiel Instructions importantes relatives à la sécurité (Amérique du Nord uniquement) joint au carton d'expédition.

Rensseignements à conserver

Le numero de série figure à l'arrière du module Acoustimass.

Nombre de série :

Nom du revendeur :

Telephone du revendeur:

Date d'achat :

Nous vous conseillons de conserver votre reçu et votre carte d'enregistrement avec cette notice d'utilisation.

©2009 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite prétable.

TABLE DES MATIÈRES

INTRODUCTION 2

Avant de commencer 2

Déballage 3

CONFIGURATION 4

1 Mise en place des composants 4
2 Connexion des enceintes au module Acoustimass® 7
3 Branchement du module d'interface 9
4 Raccordement du son de la TV au module d'interface 10
Raccordement du signal audio optique 10
Raccordement du signal audio analogique 11
Désactivation des enceintes internes du téléviseur 11
5 Connexion au secteur 12
6 Insertion des piles de la télécommande du CineMate GS 14

COMMANDES ET INDICATEURS 15

Réglage des graves du module Acoustimass 15

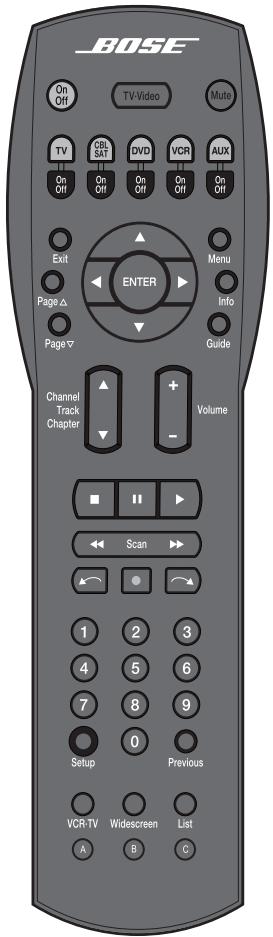

Télécommande du CineMate® série II 16
Utilisation de la télécommande pour contrôler le CineMate 16

Télécommande du CineMate GS série II . . . 17

Utilisation de la télécommande pour contrôler le CineMate 18

Réglage de la télécommande pour contrôler le télévisuer et d'autres apparèils 18

Pour contrôler un apparéil combiné 19

Utilisation de la télécommande pour regarder la TV 19

Utilisation de la télécommande pour regarder un DVD 20

Selection de la source TV 20

Passaged'unappareilàunautre 20

Utilisation de la télécommandede CineMateGS série II 21

ENTRETIEN 25

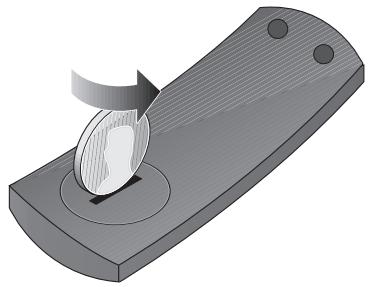

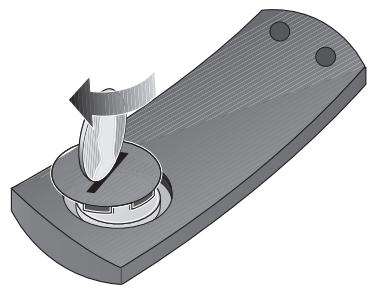

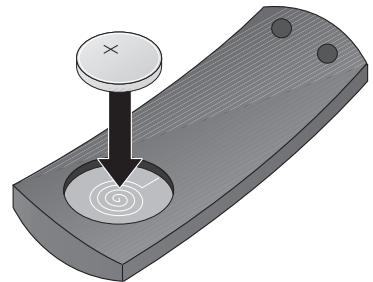

Remplacement de la pile de la télécommande du CineMate® série II 25

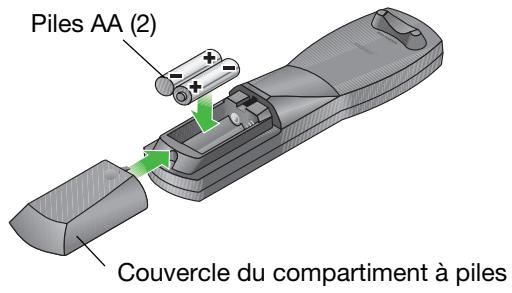

Remplacement des piles de la télécommande du CineMate® GS série II 26

Nettoyage des enceintes 26

Dépannage 27

Service client 28

RÉFERENCE 29

INTRODUCTION

Avant de commencer

Nous vous remercions d'avoir acquis le système d'enceintes Bose® Cinemate® qui offre les performances acquistiques optimales pour vous permettre de profiter pleinement de la qualité sonore des DVD et des autres systèmes hi-fi et videoopsisents chez vous.

Le système CineMate est disponible en deux configurations :

• CineMate série II : composé des enceintes
• CineMate standard et d'une télécommande simple.
• CineMate GS série II : compose des enceintes miniaturisées Gemstone® et d'une télécommande universelle.

Ces deux configurations sont également dotées d'un module Acoustimass (caisson de basses à poser au sol) et d'un module d'interface simplifiant les connexions audio avec votre téléviseur.

Grçé à notre technologie exclusive de traitement du signal TrueSpace®, les enceintes CineMate améliorent le rendu spatial des effets 3D et le réalisme sonore des DVD et autres sources codées en son Surround. En fait, leurs performances avoirient celles des systèmes à cinq enceintes de toute valeur qualité, tout en utilisant un équipement peu encombrant.

Installation

Le système CineMate est facile à connecter à votre télévisuer et à vos autres apparecs Home Cinéma. Les éléments suivants vous aideront à installer et configurer votre système CineMate :

• Guide d'installation rapide
  DVD de configuration
• Instructions d'installation détaillées dans la section Installation de ce guide

Déballage

Déballez vous CineMate® avec précaution. Conserve tous les emballages, car ils constituent, en cas de besoin, la façon la plus sure de transporter le système. Si vous remarquez que l'un des composants du système semble endommagé, n'essayez pas de l'utiliser. Avertissez immédiatement Bose ou un revendeur Bose® agrée. Pour savoir comment contacter Bose®, consultez la liste d'adresses incluse dans le carton d'emballage.

AVERTISSEMENT : Pour éviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.

Identifiez les composants et cochez la case correspondante face au nom de chacun.

Remarque : C'est le moment de trouver le numero de série situé à l'arrête du module Acoustimass®. Copiez ce numero dans l'espace prévu à cet effet en page ii. Vous pourrez ainsi vous y reférer lors de l'enregistrement de votre système.

o Enceintes Cinmate série II OU

o Enceintes CineMate GS série II Gemstone®

o Pieds en caoutchouc (petits)

o Telecommande du CineMate série II OU

o Telecommande du CineMate GS série II

o Câble d'enceintes

o Câble stéreo

o Module Acoustimass

o Pieds en caoutchouc (grands)

o Module d'interface

o Cordon d'alimentation

o Câble optique

CONFIGURATION

Mise en place des composants

Composants nécessaires :

OU

Enceintes Cinmate série II

Enceintes CineMate GS série II Gemstone

Module d'interface

Module Acoustimass

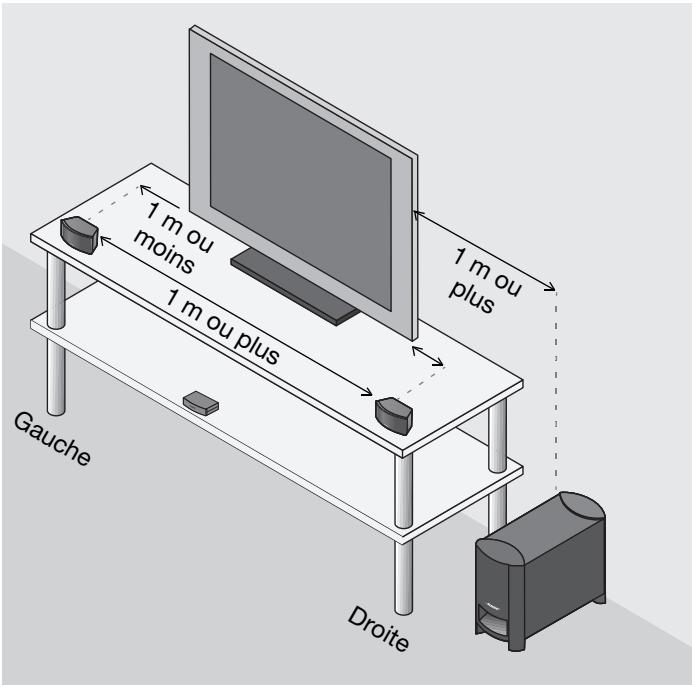

L'image ci-dessous illustre l'une des nombreuses façon de positionner votre système.

Voir les étapes 1 à 5 pour plus de détails.

1. Fixez un jeu de pieds en caoutchouc à la base de chaque enceinte.

1. Mettez en place les enceintes gauche et droite :

distantes d'au moins 1 m
- à moins de 1 m de l'écran du téléviseur
- si elles sont posées sur une étagère, à l'avant de cette-ci
- orientées directement face à la zone d'écoute.

1. Fixez le jeu de grands pieds en caoutchouc à la base du module Acoustimass®.

1. Placez le module Acoustimass:

2. du même côté de la piece que le télévisuer et les enceintes

3. à plus de 1 m du téléviseur pour éviter les interférences
4. à plus de 0,8 metres de vos cassettes audio ou video pour leur éviter d'être endommagées par le champ magnétique
5. à proximé du cable du module d'interface et d'une prise électrique
6. l'ouverture non orientée vers un mur pour préserver les performances
7. dissimulé sous une table, derrière un canapé ou derrière une tenture, selon vos préférences
8. PAS dans un meuble fermé, posé sur un lit ou un canapé ou sur toute surface qui bloquerait les ouvertures de ventilation.

ATTENTION: Ne masquez pas les grilles d'aération situées à la base et à l'arrière du module.

Remarque : N'oubliez pas que le module Acoustimass est la seule partie du système qui doit être connectée directement à une prise électrique.

Le module d'interface recoit les signaux de la télécommande et assure les connexions d'entrée audio du système CineMate. La télécommande permet demettre les enceintes sous tension, de modifier le volume et de couper ou eteindre le système d'enceintes.

1. Placez le module d'interface :

2. sur une surface plane, à proximé du téléviseur et de vos autres apparèils

3. à moins de 4,6 mètres du module Acoustimass
4. à l'abri du soleil direct

Si vous placez le module d'interface sur une étagère, positionnez sa face avant au ras du bord de cette étagère. Si vous place le module d'interface sur une étagère élevée, veillez à ce que sa face avant dépasse légrement du bord de l'étagère, faute de quoi l'étagère risquerait de bloquer les signaux de la télécommande.

Décollez le film transparent qui protège l'optique de réception des signaux à l'avant du module d'interface.

Remarque : Il ne doit existieraucunobstacleentrele module d'interface,le téléviseur et tout autre apparéil devant être contrôle par la télécommande.

ATTENTION : Lors du positionnement du module d'interface, évitez d'obstruer les orifices d'aération du télévisueur ou de tout autre apparéil électronique.

Continuez par la section 2 en page suivante.

2

Connexion des enceintes au module Acoustimass®

Composants nécessaires :

Enceintes CineMate GS série II Gemstone

Enceintes Cinmate série II

Module Acoustimass

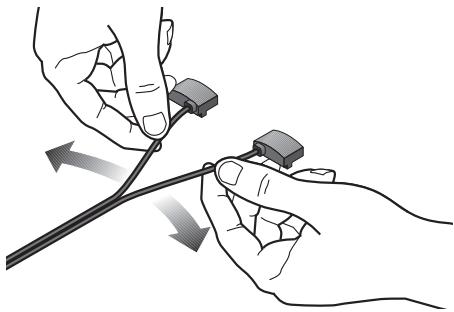

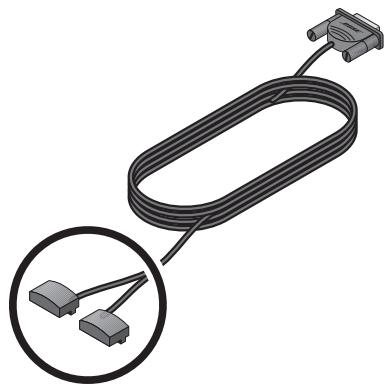

1. Notez les deux fiches à l'une des extrémités du cable des enceintes.

1. Séparez-les afin de pouvoir raccorder chacune d'elles à une enceinte.

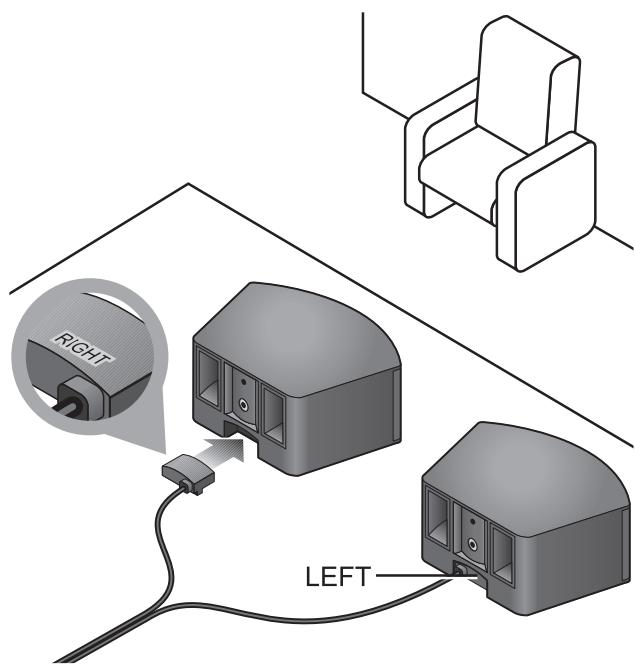

1. Insérez entièrement la fiche dans le connecteur situé à l'arrière de l'enceinte appropriée.

La fiche marquee RIGHT doit être raccordée à l'enceinte place à droite du téléviseur (lorsque vous estes face à celui-ci).

(Reportez-vous à la section 1 pour tous conseils de mise en place.)

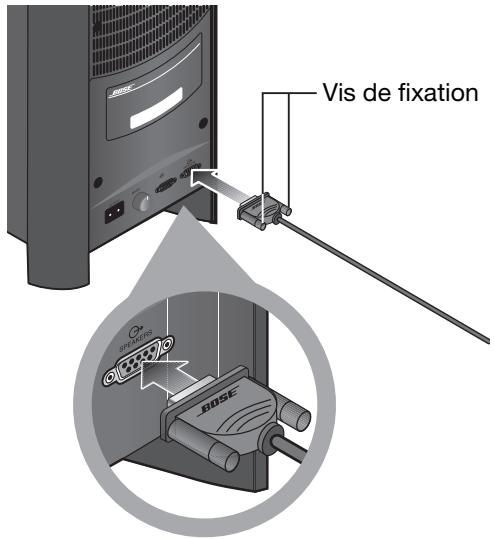

1. Insérez le connecteur isolé qui se trouve à l'autre extrémité du cable dans la prise identifiée SPEAKERS à l'arrête du module Acoustimass®.

1. Serrez à la main toutes les vis de fixation pour bloquer la fiche en place.

ATTENTION: Ne branche pas le module Acoustimass à la prise de courant avant d'avoir connecté tous les composants.

1. Continue par la section 3 en page suivante.

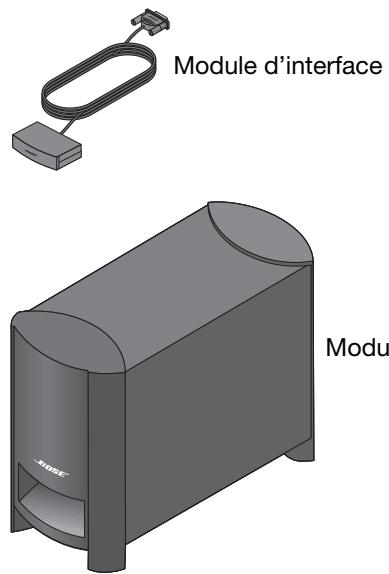

3 Branchement du module d'interface

Composants nécessaires :

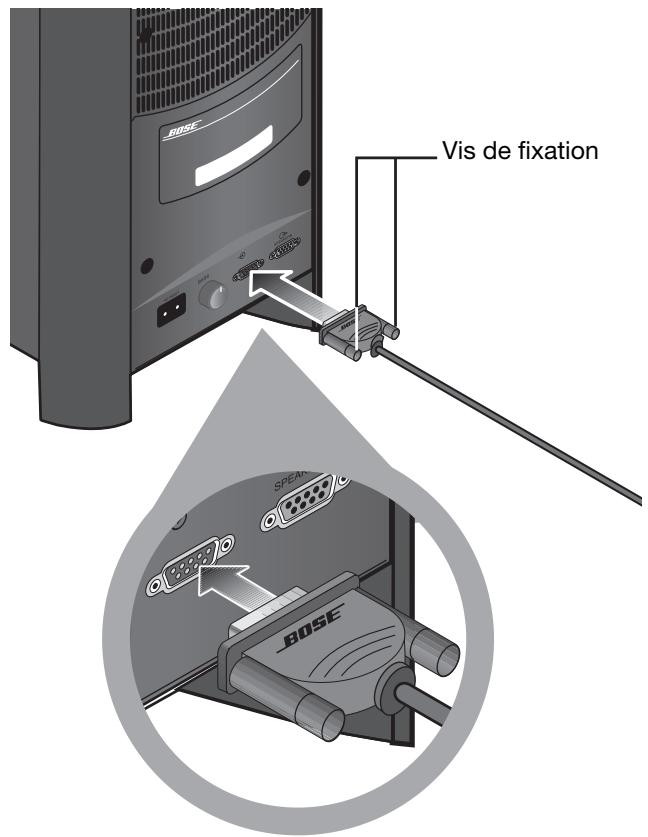

1. Insérez la fiche du module d'interface dans le connecteur d'entrée à l'arrière du module Acoustimass.

1. Continue par la section 4 en page suivante.

4

Raccordement du son de la TV au module d'interface

Composants nécessaires :

Module d'interface

OU
Câble audio optique

Câble audio stéreo

Si vous télévisuer est doté de connecteurs de sortie audio, vous pouvez les raccarder au système CineMate®. Le téléviseur peut composer un connecteur optique, des connecteurs analogiques RCA ou les deux à la fois. S'il est équipé des deux types de sortie, utilisez le connecteur optique. Celui-ci vous offrira un son numérique de bien meilleure qualité.

Remarque : Pour bénéficier d'un son numérique de la plus haute qualité provenant des sources connectées à votre télévisueur, connectez ces apparèils à celui-ci à l'aide d'un cable HDMI.

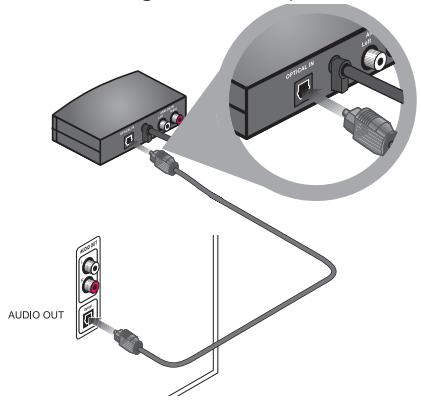

Raccordement du signal audio optique

Raccordez le cable audio optique fourni au connecteur de sortie audio optique du téléviseur et au connecteur OPTICAL IN du module d'interface. (Le connecteur de sortie audio optique du téléviseur est probablement identifié "Digital Audio.")

Remarque : Le module d'interface est doté de connecteurs optiques et analogiques qui lui permettent d'être raccordé à tous les types de téléviseur. Si le téléviseur est connecté à l'entrée optique du module d'interface, il est impossible d'utiliser l'entrée analogue comme seconde entrée audio.

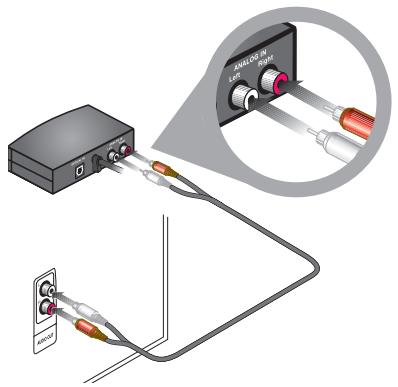

Raccordement du signal audio analogique

Si vous téléviseur n'est pas équipé d'un connecteur optique, utilisez le cable audio stéreo fourni pour raccorder les connecteurs de sortie audio du téléviseur aux connecteurs ANALOG IN du module d'interface.

Le cable audio stéreo est doté de deux connecteurs RCA à chaque extrémité, un rouge et un blanc. Il doit être raccordé aux sorties audio gauche (L) et droite (R) en face arrière du téléviseur d'une part, et au module d'interface d'autre part.

Si vous télévisuer disposé de sorties audio fixe (FIX) et variable (VAR), utilisez la sortie audio fixe, qui offre une

meilleure qualité. N'oubliez pas de sélectionner la sortie de niveau fixe dans le menu de paramétrage de votre téléviseur.

Pour bénéficier pleinement de l'écoute du son de votre téléviseur à l'aide du système CineMate®, pensez à couper le son des enceintes internes du téléviseur. Celui-ci comporte probablement un menu audio affché à l'écran, avec une option pour activer ou désactiver les enceintes internes.

Déactivation des enceintes internes du téléviseur

Les téléviseurs récents comportent en général une option permettant d'activer ou désactiver les enceintes internes. Les modèles anciens sont féquement équipés d'un interrupteur en face arrêté, pres des connecteurs de sortie audio.

Utilisation du menu de paramétrage du téléviseur:

1. Utilisez la télécommande du téléviseur pour afficher le menu audio à l'écran.
2. Localisez l'entrée de menu qui permet d'activer ou désactiver les enceintes internes, et désactivez celles-ci Off.

Si vous télévisuer ne compte ni commutateur, ni option de menu permettant de désactiver les enceintes internes, baissez son volume au minimum.

Utilisation d'un commutateur d'enceintes

Si un commutateur SPEAKER ON/OFF figure en face arrêté de votre téléviseur, placez-le en position OFF et réglez le son du téléviseur à environ 80% du niveau maximum.

5

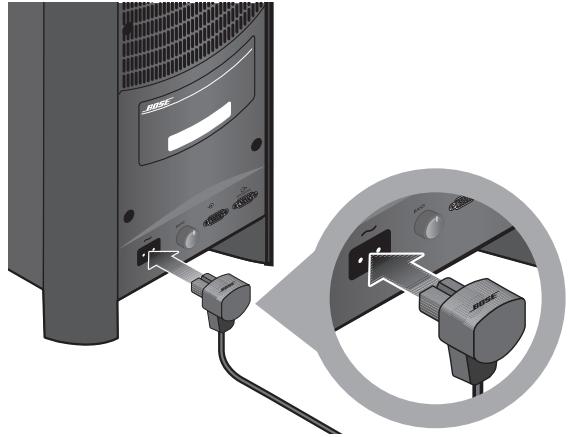

Connexion ausecteur

Composants nécessaires :

Module Acoustimass® cable secteur

Module Acoustimass

1. Insérez le connecteur approprié du cordon d'alimentation dans la prise du module Acoustimass marquee .

1. Branchez l'autre extrémité de ce cordon à une prise secteur.

Lorsque vous connectez le CineMate à une source d'alimentation, la diode verte en face avant du module d'interface clignote durant 10 secondes puis s'éteint, indiquant ainsi que le système est connecté au secteur.

Si vous appuyez sur l'une des touches On-Off, Volume haut/bas ou Mute de la télécommande, la diode verte du module d'interface clignote.

ATTENTION: Bose recommende de protégger tous les équipements électroniques par un dispositif de protection contre les surtensions. Les variations de tension et les surcharges transitoires peuvent endommager les composants de n'importe quel système.

Continuez par la section 6 en page suivante.

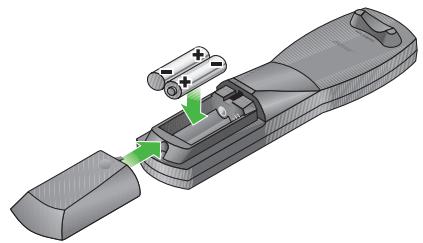

Insertion des piles de la télécommande du CineMate® GS

La télécommande du système CineMate® GS série II nécessite deux piles AA (fournies). Les piles doivent être insérées dans le compartment situé à l'arrière de la télécommande. Pour insérer les piles :

1. Faites coulisser le couvercle du compartment à piles.

Dans ce comportement, des symboles de polarité (- et +) indiquent le sens d'insertion des piles.

1. Insérez les deux piles en veillant à respecter la polarité (symboles - et +).

1. Remettez le couvercle en place.

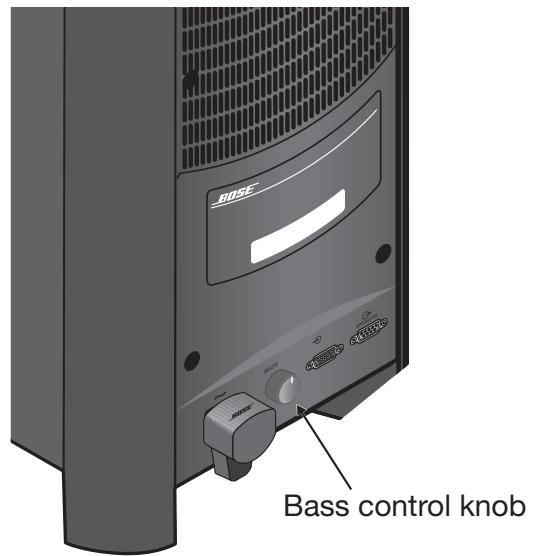

Réglage des graves du module Acoustimass®

Situé à l'arrière du module Acoustimass, le bouton de réglage des graves permet de modifier le niveau de basses du système. Ce bouton est préréglé en usine en position mediane. Pour modifier le niveau des graves :

1. Tournez le bouton de contrôle des graves vers la gauche pour réduire le niveau de basses du module Acoustimass.
2. Tournez le bouton de contrôle des graves vers la droite pour augmenter le niveau de basses.

Télécommande du CineMate® série II

La télécommande du CineMate série II permet de
mettre celui-ci sous tension ou hors tension.
Elle contrôle également le volume sonore.

Remarque: La télécommande du CineMate série Il ne permet de contrôle que le système CineMate.

Utilisation de la télécommande pour contrôler le CineMate

Si vous pointez la télécommande vers le module d'interface et appuyez sur l'une des touches, la diode verte du module d'interface clignote.

Appuyez sur la toucheOn-Off pourmettre le CineMate sous tension. Appuyez a nouveau sur cette touche pour eteindre le systeme.

Appuyez sur la touche Volume Up pour monter le son. Lorsque le volume maximum est atteint, la diode verte du module d'interface clignote deux fois.

Appuyez sur la touche Volume Down pour réduire le son. Lorsque le volume minimum est atteint, la diode verte du module d'interface clignote deux fois.

Appuyez sur la touche MUTE pour couper provisoirement le son. Appuyez à nouveau sur la touche MUTE pour restaurer le son. Lorsque le son est coupé, la diode verte clignote jusqu'àu rétablissement du son.

Télécommande du CineMate® GS série II

La télécommande livrée avec le CineMate GS série II peut être programmée pour contrôler le téléviseur, le lecteur DVD ou Blu-ray, le récepteur cable/satellite, le magnétoscope et l'enregistreur video numérique (DVR). La télécommande du CineMate GS série II est de type universel : elle permet donc de contrôler à elle seule tous vos appar兼ls audiovisuels.

Après avoir configuré correctement votre télécommande universelle, vous pouvez l'utiliser pour contrôler votre télévisueur, lecteur de DVD ou autresource audiovisuelle.

Télécommande du CineMate® GS série II

Utilisation de la télécommande pour contrôler le CineMate®

Si vous pointez la télécommande vers le module d'interface et appuyez sur l'une des touches On-Off, Volume haut/bas ou Mute, la diode verte du module d'interface clignote.

Appuyez sur la toucheOn-Off pourmettre le CineMate sous tension.Appuyez a nouveau sur cette touche pour eteindre le systeme.

Volume

Appuyez sur la touche Volume Up pour monter le son. Lorsque le volume maximum est atteint, la diode verte du module d'interface clignote deux fois.

Appuyez sur la touche Volume Down pour réduire le son. Lorsque le volume minimum est atteint, la diode verte du module d'interface clignote deux fois.

Appuyez sur la touche MUTE pour couper provisoirement le son. Appuyez à nouveau sur cette touche pour rétabrir le son. Lorsque le son est coupé, la diode verte du module d'interface clignote jusqu'àu rétabillisement du son.

Il est possible de programmer la télécommande pour contrôler jusqu'à cinq appeareils audiovisuels (un seul apparéil à la fois).

Réglage de la télécommande pour contrôler le téléviseur et d'autres apparils

Pour utiliser la télécommande avec votre télévisueur, vous doivent d'abord la configurer en lui indiquant le code de celui-ci.

1. Recherche la section TV dans le guide Codes d'appareils pour la télécommande universelle.
2. Cherchez le ou les code(s) de la marque de votre télévisueur et commencez par le premier.
3. Maintenez enfoncée la touche Setup de la télécommande jusqu'à ce que les cinq touches de sources s'illuminent.
4. Appuyez sur la touche de source TV. Seule la touche de source TV reste allumée.
5. Sur le pavé numérique de la télécommande, saississez le code à quatre chiffres correspondant à la marque de votre téléviseur.
6. Vérifiez que la touche de source TV clignote deux fois puis s'eteint une fois le code saisi.
7. Dirigez la télécommande vers votre téléviseur et appuyez sur la touche TV On-Off. Si vous téléviseur ne répond pas, recommencez à partir de l' étape 1 et essayez un autre code.

Remarque : Durant cette programmation, les cinq diodes de la télécommande clignotent rapidement trois fois si vous appuyez sur une touche non valide ou si vous saississez un code d'appareil non disponible. Dans ce cas, revenez à l'étape 1 et recommencez.

Suivez cette procédure pour chacun de vos autres apparèils, en utilisant la touche de source et le code d'appareil appropriés.

Pour contrôle un apparéil combiné

• Si vous programmesz la télécommande pour contrôler un apparéil combiné compteportant plusieurs sources, par exemple un combiné magnétoscope/lecteur de DVD, vous pouvez programmer le code combiné avec l'une ou l'autre des touches de source appropriées. Il est toute fois pratique de programmer le code à deux reprises, une fois pour le magnétoscope et une fois pour le lecteur de DVD.
• Pour couver le code d'appareil approprié, recherche d'abord la liste "COMBINÉS" dans le guide des codes d'appareils pour la télécommande universelle. Si vous n'y trouvez pas de code convenable, recherche dans les listedes des types d'apparil individuels (TV, Récepteur cable, Magnétoscope, Lecteur de DVD, etc.)

Utilisation de la télécommande pour regarder la TV

Remarque : Pour être en mesure de contrôle votre télévisueur et vos autres appareils audiovisuels à l'aide de la télécommande, vous devez d'abord programme cette-ci avec un code pour chaque apparéil.

1. Appuyez sur la toucheTV On-Off pourmettre le téléviseur et le CineMate sous tension. La diode verte en face avant du module d'interface s'allume.
2. Appuyez sur la touche de source TV. La touche clignote pour indiquer que la télécommande est en mode TV.
3. Utilisez la télécommande pour selectionner une chaîne et parcourir les menus. Vous trouvrez dans la section « Utilisation de la télécommande du CineMate® GS série II » à la page 21 une description complète des fonctions de la télécommande. Outre les fonctions du téléviseur, la télécommande permet aussi de contrôler les fonctions de base du système CineMate (mise sous tension, modification du volume, coupure du son et extinction du système).
   Touchesource TV

Utilisation de la télécommande pour regarder un DVD

Remarque : Pour être en mesure de contrôle votre télévisueur et vos autres apparèils audiovisuels à l'aide de la télécommande, vous doivent d'abord programmermer celle-ci avec un code pour chaque apparéil.

1. Appuyez sur la touche TV On-Off pourmettre le téléviseur et le CineMate sous tension. La diode verte en face avant du module d'interface s'allume.

2. Appuyez sur la touche DVD On-Off pour activer le lecteur de DVD.

Touchesource DVD

1. Appuyez sur la touche de source DVD. La touche clignote pour indiquer que la télécommande est en mode DVD.
2. Utilisez la télécommande pour contrôler la lecture et parcourir les menus. Vous trouvrez dans la section «Utilisation de la télécommande du CineMate® GS série II » à la page 21 une description complète des fonctions de la télécommande. Outre les fonctions du lecteur de DVD, la télécommande permet aussi de contrôler en permanence les fonctions de base du système CineMate (mise sous tension, modification du volume, coupure du son et extinction du système).

Sélection de la source TV

Appuyer sur TV · Video Pour sélectionnner l'entrée correcte du téléviseur pour la source que vous souhaitez regarder.

Ces entrées sont généralement identifiées

TV, Video 1, Video 2 et AUX à l'arrière du téléviseur.

Si plusieurs sources sont connectées à votre télévisuer, il peut être nécessaire d'appuyer sur cette touche à plusieurs reprises pour activer l'entrée correcte.

TV-Video

Passaged'un apparéil à un autre

Lorsque vous appuyez sur l'une des touches de source, elle s'illumine pour indiquer la source désormais contrôle par la télécommande.

Pour basculer le contrôle d'un apparéil à un autre, appuyez sur la touche de source qui correspond à la source désirée. Outre la

source Sélectionnée, la télécommande permet aussi de contrôler en permanence les fonctions de base du système CineMate (mise sous tension, volume, coupure/restauration du son).

Utilisation de la télécommande du CineMate® GS série II

Remarque : Pour être en mesure de contrôle votre télévisueur et vos autres appareils audiovisuels à l'aide de la télécommande, vous doivent d'abord programmermer celle-ci avec un code pour chaque apparéil.

Sélection de la source

• TV*Video : selection de l'entrée TV correcte pour la source que vous souhaitez regarder. Ces entrées sont généralement identifiées TV, Video 1, Video 2 et AUX. Si plusieurs sources sont connectées à votre téléviseur, il peut être nécessaire d'appuyer sur cette touche à plusieurs reprises pour activer l'entrée correcte.
• TV : sélection de la source TV. Lorsque la source TV est sélectionnée, la télécommande contrôle toutes les fonctions du télévisueur, par exemple la selection des chaînes et la navigation dans les menus.
• On-Off : mise sous tension/hors tension du téléviseur.

• CBL-SAT : sélection de la source CBL-SAT. Lorsque la source CBL-SAT est sélectionnée, la télécommande contrôle toutes les fonctions du récepteur cable/ satellite, par exemple la sélection des chaînes et la navigation dans le guide des programmes. Si votre récepteur cable/satellite compte un enregistreur numérique (DVR), la télécommande contrôle à la fois le récepteur et l'enregistreur lorsque la source CBL-SAT est sélectionnée.
• On-Off : mise sous tension/hors tension du récepteur cable/satellite.
• DVD : sélection de la source Lecteur de DVD ou de CD. Lorsque la source DVD est sélectionnée, la télécommande contrôle toutes les fonctions du lecteur, par exemple les options de lecture et la navigation dans les menus.
• On-Off : mise sous tension/hors tension du lecteur de DVD.
• VCR: sélection de la source magnétoscope (VCR). Lorsque la source VCR est sélectionnée, la télécommande contrôle toutes les fonctions du magnétoscope, par exemple les options de lecture et la navigation dans les menus.
• On-Off : mise sous tension/hors tension du magnétoscope.

• AUX: Sélection de la source AUX. Lorsque la source AUX est sélectionnée, la télécommande contrôle les fonctions de la source désignée comme AUX.
• On-Off : mise sous tension/hors tension de la source AUX.

Menu et sélection des programmes

Remarque : Le menu et les touches de sélection des programmes ne contrôle qu'une source à la fois, celle qui est sélectionnée sur la télécommande (TV, CBL-SAT, DVD, VCR ou AUX).

• Sortie du mode de configuration.
• Sortie du menu ou du Guide électronique des programmes pour la source Sélectionnée (si cette possibilité existe).
  Passage à la page suivant du Guide électronique des programmes si cette fonctionnalité est prise en charge. La source CBL-SAT doit être seLECTIONnée.

Exit

Page

Passage à la page précédente du Guide électronique des programmes si cette fonctionnalité est prise en charge. La source CBL-SAT doit être seLECTIONnée.
- Affichage du menu pour la source active.
- Affichage des détails du Guide électronique des programmes (si cette fonctionnalité est prise en charge).
- Permet d'afficher le Guide électronique des programmes de télévision (si cette fonctionnalité est prise en charge). La source CBL-SAT doit être sélectionnée.
- Confirmé la sélection d'un menu ou affiche le niveau suivant des options de menu.
- Déplace le curseur vers le haut, le bas, la gauche ou la droite dans les menus affichés à l'écran.

Page v

Menu

Info

Guide

Options de lecture

Remarque : La fonctionnalité exacte des touches des options de lecture peut varier selon la marque de l'appareil. Certaines fonctions peuvent ne pas etre prises en charge par la marque de votre apparéil. Reportez-vous à la notice d'utilisation de votre apparéil pour plus d'informations.

• Parcours en avant ou en arrêté des pistes d'un CD, des chapitres d'un DVD ou des chaînes de télévision.
• Augmente ou diminuè le volume de la source active.
• La touche + permet de restaurer le son de la source active lorsque celui-ci a été coupé.
• La touche - permet de diminuer le volume de la source active, mais ne restaure pas le son lorsqu'il a été coupé.
• Arrêt du lecteur de CD ou DVD, du magnétoscope ou de l'enregistreur numérique.
• Mise en pause du lecteur de CD ou DVD, du magnétoscope ou de l'enregistreur numérique.

• Demarrage du lecteur de CD ou DVD, du magnétoscope ou de l'enregistreur numérique.
• Mise en marche avant ou arrière rapide du lecteur de CD ou DVD, du magnétoscope ou de l'enregistreur numérique.
• Demarrage de la répétition instantanée pour les DVR qui prennet en charge cette fonction.
• Déclenchement de la fonction d'enregistrement. L'appareil charge de l'enregistrement (magnétoscope ou enregistrreur numérique) doit être sélectionné. Appuyez fermement sur cette touche pour démarrer.
• Demarrage de la fonction Saut rapide pour les DVR qui prennt en charge cette fonction.
• Demarrage de la fonction Retour au direct pour les DVR qui prennten en charge cette fonction.
• Saisie des codes des appareils.
• Sélection d'une chaine, d'une piste du CD, d'un chapitre du DVD ou d'un élément numéroter du menu (si cette fonction est prise en charge).

① ② ③

④ ⑤ ⑥

⑦ ⑧ ⑨

0

Passage en mode de configuration (pour la saisie des codes des apparils dans la télécommande). Maintenez cette touche enforcée pendant trois secondes pour activer le mode de configuration.
- Retour à la chaîne précédemment sélectionnée.
- Bascule de la source entre les entrées VCR (magnétoscope) et TV (pour un apparéil combiné).
- Bascule de l'affichage du téléviseur entre les modes Écran large et Normal (si cette fonction est prise en charge).
- Affichage de la liste des programmes enregistrés avec le DVR (si cette option est prise en charge).
- Affichage du Guide électronique des programmes de télévision (si cette fonctionnalité est prise en charge).

Setup

Previous

VCR-TV

Widescreen

List

Touches spécifiques pour le récepteur cable

Ces touches permettent d'activer des fonctions spécifiques au récepteur cable (si ces fonctions sont prises en charge).

Touches du Télétexte (Europe uniquement)

Activation de la fonctionnalité Télétexte (si elle est prise en charge).

Désactivation de la fonctionnalité Télétexte (si elle est prise en charge).

Développement du texte Télétexte (haut).
Un second appui permet de développer ce texte en bas. Un troisième appui restaure l'affichage normal (s'il est pris en charge).

Remplacement de la pile de la télécommande du CineMate® série II

Remplacez la pile dés que la télécommande cette de fonctionner ou que sa portée semble avoir diminué.
Insérez une pile CR2032 ou DL2032 dans le compartment situé à l'arrière de la télécommande.

1. Utilisez une piece de monnaie pour faire tournier le couvercle de la pile dans le sens inverse des aiguilles d'une montre.

1. Lorsque la pile est usagée, remplacez-la par une pile neue (CR2032 ou DL2032). Les informations et instructions de sécurité sur la pile figurent en page ii. Veiliez à partager la nouvelle pile côté plat vers le haut, avec le symbole + apparent.

1. Remettez le couvercle en place et tournez-le dans le sens horaire pour le verrouiller.

Remplacement des piles de la télécommande du CineMate® GS série II

Remplacez les deux piles dés que la télécommande cette de fonctionner ou que sa portée semble avoir diminué. Nous vous conseillons d'utiliser des piles alcalines.

1. Ouvrez le compartment à piles situé à l'arrière de la télécommande en le faisant glisser.
2. Retirez les deux piles.

Jetez ces piles en respectant la réglementation locale.

1. Insérez deux piles AA (IEC-R6) 1,5 ou des piles équivalentes. Faites correspondre les symboles + et - des piles avec les repères + et - situés à l'intérieur du compartment.
2. Remettez le couvercle en place.

Nettoyage des enceintes

• Pour nettoyer la surface des enceintes, du module Acoustimass® et du module d'interface, utilisez un chiffon doux. Vous pouvez utiliser un produit à vitres sans ammoniac sur un chiffon doux pour la finition.
• N'utilisez pas d'aerosols à proximé des enceintes.
  N'utilisez pas de solvants, de produits chimiques, ni de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des substances abrasives.
• Veillez à ce qu'aucun liquide ne pénétre dans les ouvertures.
• Les grilles des enceintes ne nécessitentaucen entretien spécifique. Vous pouvez cependant passer l'aspirateur dessus, avec précaution, si nécessaire.

Dépannage

Problème	Mesure corrective
Pas de tension	Débranchez le cordon d'alimentation du module Acoustimass® de la prise secteurpendant une minute. Vérifiez que le cordon d'alimentation est entièrement inséré dans le module Acoustimass. Reconnectez le cordon d'alimentation à la prise secteur, après avoir vérifié que celle-ci est alimentée. La diode verte doit clignoter dix fois, puis s'éteindre (le système est alors en veille). Vérifiez que le module d'interface est correctement raccordé au module Acoustimass. Veillez à utiliser la télécommande pourmettre le système sous tension.
Aucun son n'est émis.	Vérifiez que le système CineMate® est sous tension. La diode verte en face avant du module d'interface doit être allumée lorsque le système est sous tension. Augmentez le volume. Si votre système est un CineMate GS série II, vérifiez que vous avez bien appuyé sur la touche de la télécommande correspondant à la source que vous souhaitez écouter. Vérifiez que le son du téléviseur n'est pas coupé. Pour le rétablit, appuyez sur le bouton Mute (Silence) de la télécommande. Assurez-vous que les cables du module d'interface et des enceintes sont correctement insérés dans les prises du module Acoustimass. Vérifiez les connexions à l'arrête des enceintes. Vérifiez que vous avez bien sélectionné l'entrée video correcte. Voir « Sélection de la source TV » à la page 20. Vérifiez les connexions entre le module d'interface et le téléviseur ou l'autre source. Vérifiez que la sortie audio du téléviseur n'est pas désactivée. Reportez-vous à la notice d'utilisation de votre téléviseur pour plus d'informations. Si la sortie audio du téléviseur est réalisée sur VARIABLE (VAR), vérifiez que les haut-parleurs internes du téléviseur sont déactivés et que le volume n'est pas au minimum. Dans le cas d'une source différente du téléviseur, vérifie que l'appareil concerné est bien en lecture.

ENTRETIEN

Problème	Mesure corrective
Du son mais pas d'image	• Vérifiez que le téléviseur est allumé. • Vérifiez que vous avez bien scéléctionné l'entrée TV/vidéo correcte. Voir « Sélection de la source TV » à la page 20.
La télécommande fonctionne mal ou pas du tout.	• Vérifiez que la pile est correctement installée. • Pointez la télécommande vers le module d'interface. • Déplacez le module d'interface en veillant à ce qu'il n'y ait aucun obstacle entre celui-ci et la télécommande. • Vérifiez que le film transparent qui protège l'optique de réception des signaux à l'avant du module d'interface a bien été décollé. • Vérifiez que la touche de source du CineMate® GS série Il clignote lorsque vous appuyez sur cette touche. • Vérifiez que la diode verte du module d'interface clignote lorsque vous appuyez sur l'une des touches de mise sous tension, de volume ou de coupure du son. • Il est possible qu'il existe plusieurs codes pour la marque de votre apparil. Recherchez la marque et le modele dans le Guide des codes d'appareils. Essayez un autre code, puis vérifiez si l' apparil répond比较好 à la télécommande.
Le son est mauvais	• Vérifiez que les câbles des enceintes ne sont pas endommagés et que les connexions sont correctes. • Diminuez le niveau de sortie du téléviseur connecté au module d'interface.
Le son provient du téléviseur	• Coupez le son des haut-parleurs internes du téléviseur. Reportez-vous à la section « Désactivation des enceintes internes du téléviseur » à la page 11. • Baissez le volume du téléviseur.

Service client

Pour obtenir une aide supplémentaire afin de résoudre vos problèmes, contactez le service client de Bose. Consultez la liste d'adresses fournie avec le système CineMate.

Garantie limitée

Votre système d'enceintes CineMate® est couvert par une garantie limitee transférable. Les conditions détaillées de la garantie limitee sont indiquées sur la carte d'enregistrement qui accompagne votre système. Consultez la carte pour toutes instructions sur l'enregistrement. En cas d'oubli, les droits que vous confère cette garantie limitee ne s'en trouveront pas affectés.

Obligations de votre part pour bénéficier du service de garantie :

Renvoyer le produit avec la preuve de son achat auprès d'un revendeur Bose agréé, en procédant comme ci-dessous :

1. Contactez la filiale Bose de votre pays ou zone géographique (consultez la page Global.Bose.com pour partager cette information) pour obtenir les instructions nécessaires pour l'expédition ;
2. Procedez à l'étiquetage et à l'expédition, en port payé, à l'adresse fournie par la société Bose de votre pays ;
3. Indiquez clairement sur l'emballage extérieur tout numero d'autorisation de return. (Les colis ne portant pas de numero d'autorisation de return, si ce dernier a ete communique, seront refusés.

Copyright et licences

©2009 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Fabrique sous licence de Dolby Laboratories. Dolby et le symbole du double D sont des marques déposées de Dolby Laboratories. Travaux non publiés à caractère confidentiel. ©1992-1997 Dolby Laboratories. Tous droits réservés.

Ce produit contient des programmes protégés par les lois internationales et étasuniennes de protection des droits d'auteurs en tant que travaux non publiés. Ils sont confidentiels et sont la propriété de Dolby Laboratories. Leur reproduction ou divulgation, en tout ou en partie, ou la production de programmes dérivés sans l'autorisation expresse de Dolby Laboratories est interdite. ©1992-1996, Dolby Laboratories, Inc. Tous droits réservés.

La technologie de compression audio MPEG Layer-3 est sous licence de Fraunhofer IIS et THOMSON Multimedia.

Conçu avec la technologie UEI™ sous licence de Universal Electronics Inc. © UEI 2000-2002.
