MODE D'EMPLOI HD997I BROAN
Cette hotter peut etre en version recyclage ou en version evacuation.
Version Recyclage (Fig.1): voite hotte aspire l'air de la cuisine imprégnae de fumée et d'odeurs, en I'epurant a travers le/les filtres a graissie als qu'a travers le filtre a charbon pour le renvoyer dans la piece, propre. Afin que voite hotte soit efficace d'une façon constante, il est nécessaire de replacer le filtre a charbon periodiquement. Le filtre a charbon n'est pas foumi.

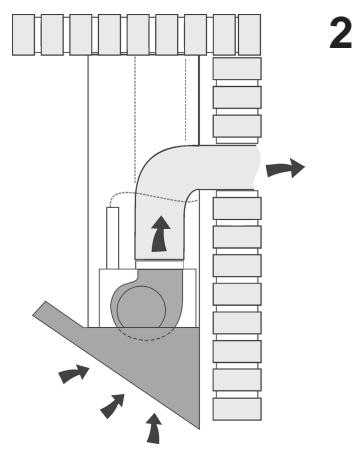

Version évacuation (Fig. 2): cette hotte aspire l'air de la cuisine imprégnae de fumée et d'odeurs, en le faisant passer à travers le/les filtres à graisse, puis en l'éliminant à l'extérieur à travers un tuyau d'évacuation. Dans cette version l'emploi du filtre à charbon n'est pas nécessaire. Vous devez decide des le début quel type d'installation vous voulez (recyclage ou évacuation). Afin d'avoir une hotte au rendement optimal, nous vous conseillons d'inverter une hotter version évacuation (si cela est possible).
INSTALLATION
ATTENTION: Il faut au moins deux personnes pour monter cet apparéil; il est conseillé de confier les opérations d'installation à des spécialistes.
INSTALLATION VERSION EVACUATION: Avant de commencer l'installation, il est nécessaire de prévoir le tuyau pour l'évacuation de l'air à l'extérieur. Employez un tuyau d'évacuation qui ait: - la longueur minimale indispensable; - le moins de coudes et raccords possibles (angle maximum des coudes: 90^ ); - qui soit fait d'une matière approuvée par les normes
en vigueur (suivant le pays); - sa surface interieure la plus lisse possible. Nous vous conseillons aussi d'éviter les changements brusques de section du tuyau (diamètre conseilé: 150 mm). Pour l'évacuation de l'air à l'extérieur, suivez toutes les autres indications fournies par la feuille "Attention". Prévoir l'alimentation électrique dans l'encombrement de la cheminée téléscopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille "Attention").
-

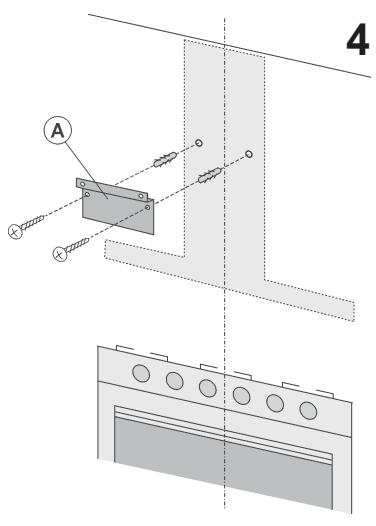

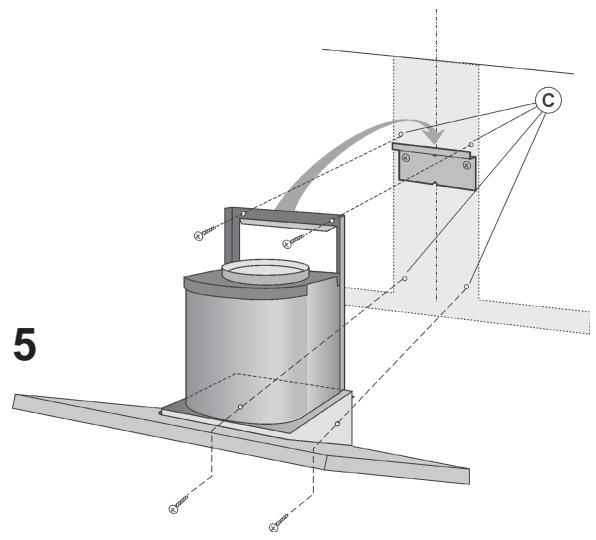

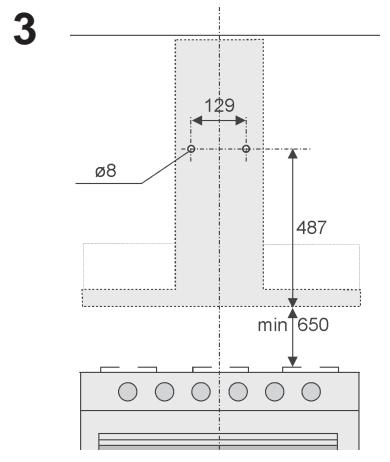

Fixation au mur: Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 2 premiers trouss que vous devrez percer, en respectant les mesures indiquées à la Fig. 3; percez 2 trouss et y placez les 4 chevilles (fournies en équipement). Comme indiqué sur la feuille "Attention", ne pasoublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650mm . Fixez le support metallique (A) au mur en utilisant les 2 trouss percés - Fig. 4 - (les vis pour la fixation du support sont fourniers). Utiliser les deux petits triangles découpés sur le support afin de le placer exactement le long de l'axe vertical de la hotte. Puis accrochez la hotte sur le support (Fig. 5). Régler la position horizontal et déplaçant la hotte à droite ou à gauche selon les exigences de l'alignment avec les meubles suspendus. Àpres le réglage, sans enlever la hotte, tracer sur le mur autres 4trous à percer (C); décrocher la hotte et percer les trouss tracés (diamètre 8mm); ensuite utiliser les 4 chevilles et les 4 vis fournies pour la fixation définitive.
-
Monter la plaque de l'installation électrique en la fixant avec 2 vis (Fig. 6).
-
Monter la flange sur la sortie d'air de l'appareil en exerçant une légère pression (Fig. 7).
-
Fixation des tuyaux téléscopiques:

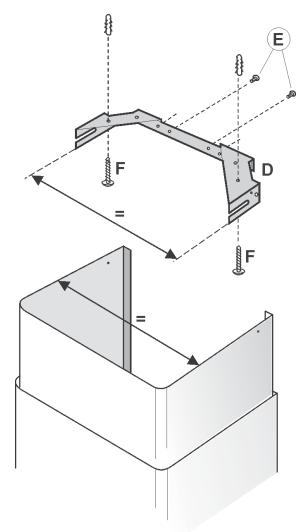

4a - Régler la largeur de l'étrier de support (D) du tuyau téléscopique à l'aide des vis (E) indiquées sur la Fig. 8; ensuite, à l'aide des chevilles et des vis (F), fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte.

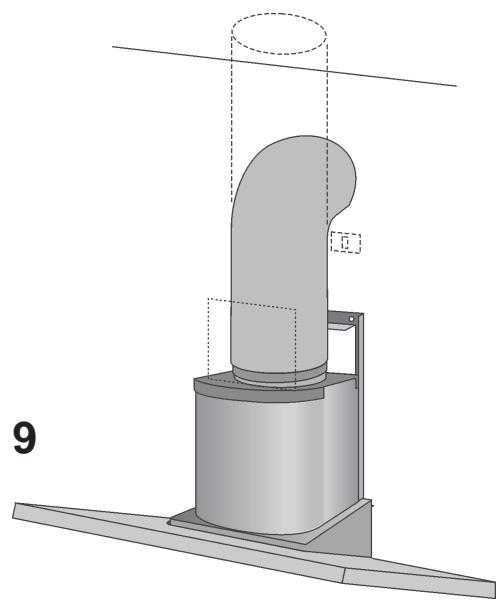

4b - Raccordez le conduit pour l'évacuation de l'air à la bouche de sortie d'air de la hotte; utilisez un tuyau couple et bloquez-le sur la bouche de sortie d'air de la hote à l'aide d'un collier metallique - Fig. 9- (le tuyau et le collier ne sont pas fournis). Pour la version aspirante returnez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soit dans la partie du bas (Fig. 10).
4c - Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation. Installer les tuyaux téléscopiques en les appuyant sur la hotte; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (H) - Fig. 11.
INSTALLATION VERSION RECYCLAGE: Prévoir l'alimentation électrique dans l'encombrement de la cheminée téléscopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille "Attention").
Montage du filtré à charbon : selon le modele acheté, faire reférence à la fig. 12, à la fig. 13 ou à la fig. 14.

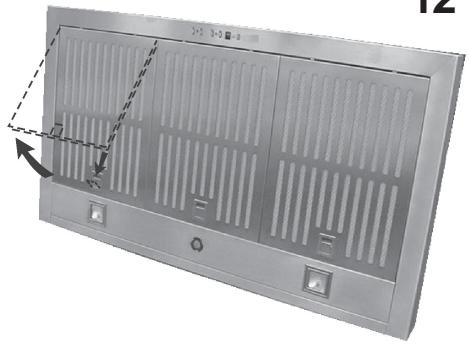

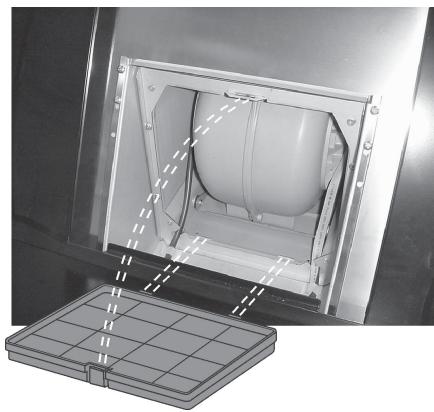

Fig. 12: retirer les filtres anti-graisse : tirer la poignee vers l'extérieur et désengager le filtre. Proceder au montage du filtre à charbon (Fig. 16) en introduisant les 2 languettes du filtre à charbon dans les fentes prévues à cet effet et en orientant le filtre vers l'intérieur de l'appareil.

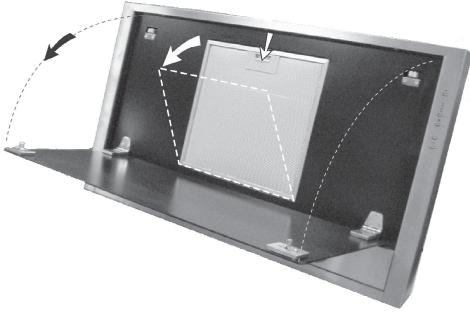

Fig. 13: faire pivoter le panneau en verre en s'en saississant par la partie antérieure de la hotte ; retirer le filtre anti-graisse : pousser le blocage et tourner le filtre vers l'extérieur. Proceder au montage du filtre à charbon (fig. 16) en introduisant les 2 languettes du filtre à charbon dans les fentes prévues à cet effet et en orientant le filtre vers l'intérieur d'l'appareil.

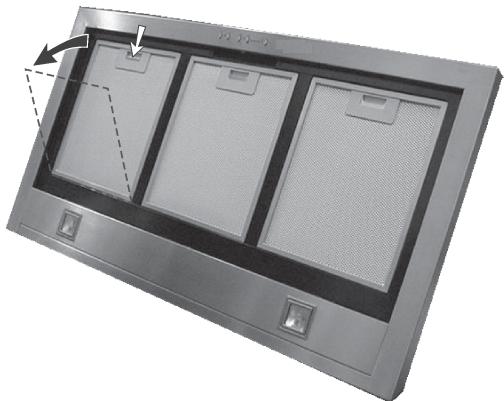

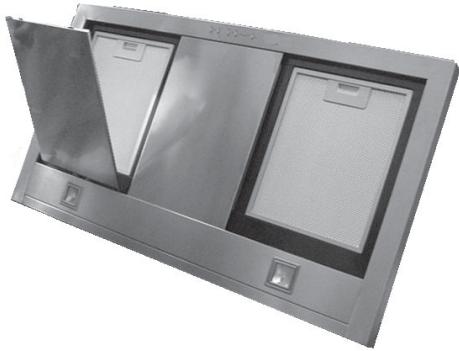

Fig.14: retirer les panneaux metalliques; extraire les filtres a graisse en poussant la fixation vers le bas et en les faisant pivoter vers l'extérieur (fig. 15). Proceder au montage du filtre a charbon (fig. 16) en introduisant les 2 languettes du filtre a charbon dans les fentes prévues a cet effet et en orientant le filtre vers l'intérieur de I'appareil.
Fixation au mur: pour la fixation au mur voir les instructions pour la version évacuation (voir point 1, 2, 3), puis continuer avec les instructions indiquées ci-après.

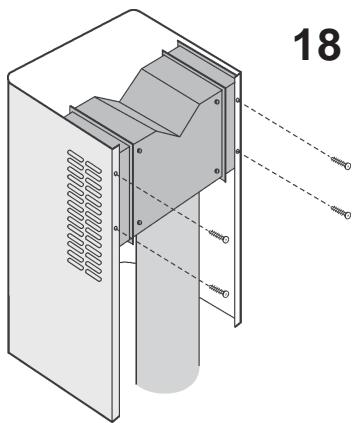

Fixation des tuyaux téléscopiques: - Régler la largeur de I'etrier de support (D) du tuyau téléscopique à l'aide des vis E indiquées à la Fig. 8. - Ensuite, à l'aide des chevilles et des vis (F) fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte. - Monter la réduction sur la hotte en face du point de sortie de l'air (Fig. 17). - Prendre le deflecteur d'air et y fixer un tuyau soupule (de 125 mm de diamètre) en le bloquant à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis); fixer le deflecteur d'air au tuyau supérieur (Fig. 18) à l'aide de 4 vis.

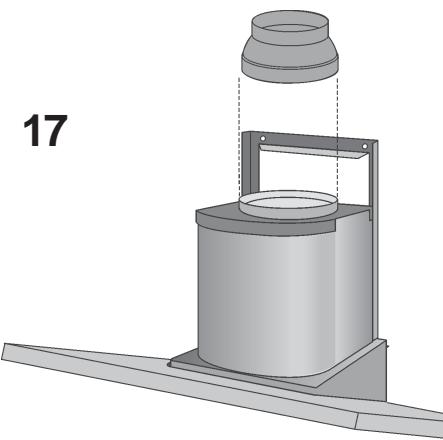

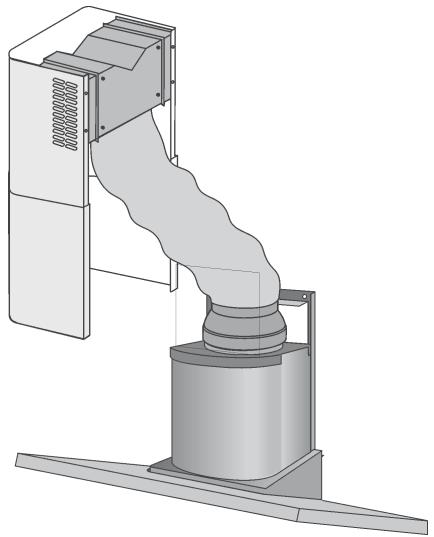

- Raccordez le tuyau souse à la réduction se trouvant sur la bouche de sortie d'air (Fig. 19). - Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation. Installer les tuyaux téléscopiques en les appuyant sur la hotte; soulever le tuyau supérieur jusqu'àu plafond et le fixer à l'aide des 2 vis H (Fig. 11).
FONCTIONNEMENT
Selon les modèles, l'appareil est muni des types suivants de commandes:
COMMANDES de la Fig.20:
A) éteint l'éclairage.
B) Allume l'éclairage.
C) Diminue la vitesse pour arriver à la vitesse minimum. Si pressée pendant 2^ le moteur s'arrête.
D) Actionne le moteur (en rappelant la derniere vitesse utilisé) et augmente la vitesse pour arriver à la vitesse maximale.
E) RESET ALARME FILTRES/TIMER: si I'on appuie sur la touche pendant l'affichage de I'alarme des filtres (avecle moteur arrêté) on remet a zéro le comptage des heures. En appuyant sur la touche pendant le fonctionnement du moteur, on active le TIMER, laotine s'éteint donc automatiquement après 5 minutes.
L1) Les 4 tímoins lumineux VERTS signaient la vitesse en cours.
L2) Quand le témoin lumineux est rouge (avec le moteur arrêté) il indique l'ALARME DES FILTRES. Quand le témoin lumineux est vert (clignotant) il indique que le TIMER a été actionné par la touche E.
ALARME FILTRES:
Après 30h de fonctionnement levoyant L2 devient ROUGE. Il signale que les filtres àGRAISE doivent être nettoyés.
Après 120h de fonctionnement levoyant L2 devient ROUGE et clignote il indique que les filtres àGRAISE doivent être nettoyés et les filtres àcharbon replacés.
Après avoir nettoyé les filtres àGRAISSÉ (et/ou remplace les filtres àcharbon), appuyer sur la touche E pour faire redémarrer le comptage des heures pendant la visualisation de l'alarme filtres.
COMMANDES de la Fig.21:
A) Eteint les lumières;
B) Allume les lumières;
C) Diminue la vitesse du moteur jusqu'à ce qu'elle arrive à zéro. Si pressé pendant 2" lorsque l'ALARME FILTRES est activée il remet à zéro le comptage des HEURES.
D) Actionne le moteur (en rappelant la dernière vitesse utilisée) et augmente la vitesse jusqu'à ce qu'elleatteigne la vitesse maximale.
E) Active et désactive le Capteur (en AUTOMATIQUE ou en MANUEL). En modalité Automatique, le capteur est actif et l'écran (L) affiche la dette "A".
L) Ecran:
- il signale la vitesse en cours d'exécution
- il signale la modalité Automatique en affichtant la lecture "A". Si I'on change la vitesse du moteur, la vitesse en cours d'execution s'affiche en clignotant 3 fois de suite, puis la lecture "A" s'affiche de nouveau.
- il signale l'alarme Filtres (avec moteur eteint) en affichant le segment central pendant 30^ .
ALARME FILTRES: elle est signalée avec le Moteur Arrêté pendant 30":
Après 30h de fonctionnement, le segment central s'éclaire sur l'écran; Il signale que les filtres à graissse doivent être nettoyés. Àpès 120h de fonctionnement, le segment central clignote sur l'écran; il indique que les filtres à graissse doivent être nettoyés et les filtres à charbon replacés.
Après avoir nettoyé les filtres àGRAISSÉ (et/ou remplace les filtres àcharbon), appuyer sur la touche C pour faire redémarrer le comptage des heures pendant la visualisation de l'alarme filtres.
SENSIBILITE DU CAPTEUR GAZ: la sensibilité du capteur peut être modifiée selon les besoins spécifiques. Pour modifier cette sensibilité, l'apparéil doit être en modalité manuelle (c'est-à-dire que l'écran ne doit pas afficher lalecture "A" mais la vitesse d'exécution); dans le cas contraire, appuyer sur la touche E.
Modifier la sensibilité en appuyant simultanément sur la touche D et sur la touche E. La sensibilité paramétrée sera affichée à l'écran. A l'aide des touches C(-) et D(+) on paramètre la sensibilité désirée Mémoriser la "nouvelle" sensibilité en appuyant sur la touche E.
ATTENTION: POUR ÉVITER DE DÉTERIORER LE SENSEUR, NE PAS UTILISER DE PRODUITS AU SILICONE À PROXIMATE DELA HOTTE!
Filtres àGRAISS: un soin particulier doit etre accorded aux filtres a graissé qui doivent etre nettoyés periodiquement, quand intervient l'alarme des filtres a graissé. Pour les instructions, concernant l'alarme des filtres, voir le paragraphe des Commandes.
Laver les filtres àGRAISSÉ à l'aide d'un détergent neutre.
Démontage du ou des filtres àGRAISSÉ: selon le modele acheté, faire reférence à la fig. 12, à la fig. 13 ou à la fig. 14.
Fig. 12: retiree les filtres anti-graisse : tirer la poignee vers l'extérieur et désengager le filtré.
Fig. 13: faire pivoter le panneau en verre en s'en saississant par la partie antérieure de la hotte ; retarder le filtre anti-graisse : pousser le blocage et tourner le filtre vers l'extérieur.
Fig. 14: retirer les panneaux métalliques; extraire les filtres àGRAISE en poussant la fixation vers le bas et en les faisant pivoter vers l'extérieur (fig. 15).
Filtres à charbon : si l'on utilise l'appareil en version filtrante, it fault replacer les filtres à charbon périodiquement, lorsque l'alarme des filtres s'active. Pour les consignes concernant l'alarme filtres, voir le paragraphe Commandes. Demontage du filtre à charbon : selon le modele acheté, faire reference à la fig. 12, à la fig. 13 ou à la fig. 14.
Fig. 12: retiret les filtres anti-graisse : tirer la poignée vers l'extérieur et désengager le filtrte. Démonter ensuite le filtré à charbon (fig. 16): pousser la fixation vers l'intérieur et faire pivoter le filtrte de façon à retirer les 2 languettes de leurs logements.
Fig. 13: faire pivoter le panneau en verre en s'en saississant par la partie antérieure de la hotte ; retirer le filtre antigraisse : pousser le blocage et tourner le filtre vers l'extérieur. Demonter ensuite le filtre a charbon (fig. 16): pousser la fixation vers l'intérieur et faire pivoter le filtre de façon a retireur les 2 languettes de leurs logements.
Fig.14:retirer les panneaux metalliques; extraire les filtres a graissé en poussant la fixation vers le bas et en les faisant pivoter vers l'extérieur (fig. 15).Demonter ensuite le filtre à charbon (fig. 16): pousser la fixation vers l'intérieur et faire pivoter le filtre de façon a retirer les 2 languettes de leurs logements.

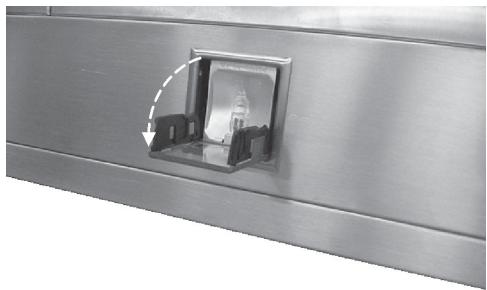

Remplacement des ampoules halogenes: ouvrir le petit volet des ampoules halogenes en appuyant sur un côté (à la hauteur de l'inscription "PUSH") et relâcher (Fig. 22). Remplacer par des ampoules du même type. ATTENTION: ne pas toucher l'ampoule à mains nues.
MISE ENGARDE
Uniquement pour les modèle à aspiration sur l'extérieur (par exemple les modèle représentés sur la Fig. 13 et la Fig. 14 avec panneau ouvrable): en cas d'importantes concentrations de vapeurs, de la condensation peut se produit dans la partie inférieure de la hote; ce n'est pas un dernier et cela neomprompt pas le fonctionnement normal de cette dernière.
