SC-PT 350 WEG - Système home cinéma PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Systeme home cinema 5.1 canaux avec haut-parleurs surround sans fil
Marque	Panasonic
Modèle	SC-PT 350 WEG
Puissance de sortie totale (RMS)	500 W (85 W x 4 + 85 W subwoofer)
Disques compatibles	DVD-Video, DVD-RAM, DVD-R/RW, +R/+RW, CD, CD-R/RW, Video CD, SVCD, MP3, WMA, JPEG, MPEG4, DivX
Connectivite	HDMI (avec VIERA Link), SCART, sortie video composite, composante, entree audio numerique optique, port USB, port musique, prise casque
Tuner	FM avec RDS, 30 preglages
Haut-parleurs avant	SB-HF350, 1 voie, cone 6,5 cm, 4 Ω, 85 W
Haut-parleur central	SB-HC350, 1 voie, cone 6,5 cm, 4 Ω, 85 W
Haut-parleurs surround	SB-HF350 (identiques aux avant), sans fil via SH-FX65T
Caisson de graves	SB-HW350, 16 cm, 4 Ω, 85 W
Systeme sans fil	SE-FX65, bande 2,4 GHz, portee environ 10 m
Formats audio supportes	Dolby Digital, DTS, Dolby Pro Logic II, PCM, MP3, WMA
Alimentation	230 V CA, 50 Hz
Consommation en veille	Environ 0,8 W
Dimensions (appareil principal)	Environ 430 x 55 x 300 mm (L x H x P)
Poids (appareil principal)	Environ 3,5 kg
Poids des enceintes avant	Environ 1,2 kg chacune
Poids du caisson de graves	Environ 3,6 kg
Telecommande	Infrarouge, portee 7 m, piles AAA fournies
Fonctions speciales	VIERA Link (HDAVI Control), QUICK SETUP, focalisation centrale, surround enhancer, egaliseur (EQ), lecture programmee/aleatoire, releve de temps (Time Slip)
Securite	Laser classe 1, protection parentale, ventilation, arret automatique
Entretien et nettoyage	Chiffon doux et sec, ne pas utiliser de solvants, nettoyage de lentille non necessaire
Pieces detachees et reparabilite	Contactez un centre agree Panasonic; ne pas ouvrir ni reparer soi-meme
Informations generales	Fabrique sous licence Dolby et DTS; code de zone DVD: 2 ou ALL; climat temperate

FOIRE AUX QUESTIONS - SC-PT 350 WEG PANASONIC

Comment connecter les haut-parleurs surround sans fil ?

Branchez les cables des haut-parleurs surround au systeme sans fil (SE-FX65) et raccordez l'emetteur numerique (SH-FX65T) a l'appareil principal. Assurez-vous que le systeme sans fil est alimente. Le voyant de liaison s'allume en vert quand la connexion est etablie.

Que faire si l'image ne s'affiche pas sur le televiseur ?

Verifiez les connexions (HDMI, SCART, composante). Selectionnez la bonne source sur le televiseur. Si vous utilisez une connexion HDMI, reglez Video Mode sur On dans le menu Setup. Si l'image est deformee, essayez de changer la resolution (Video Output Mode).

Le systeme ne lit pas un disque. Que faire ?

Assurez-vous que le disque est compatible (DVD, CD, etc.) et qu'il est insere correctement, etiquette vers le haut. Nettoyez le disque avec un chiffon doux. Si le message NO PLAY apparait, le disque peut ne pas etre finalise ou etre d'une region incorrecte. Pour les DVD, verifiez le code de zone (2 ou ALL).

Comment utiliser la fonction VIERA Link (HDAVI Control) ?

Raccordez l'appareil principal au televiseur Panasonic compatible via HDMI. Dans le menu Setup, onglet HDMI, reglez VIERA Link sur On. Vous pourrez alors controler le home cinema avec la telecommande du televiseur et vice-versa, ainsi que des fonctions comme l'allumage automatique.

La telecommande ne fonctionne pas. Que verifier ?

Verifiez les piles (inserées dans le bon sens, non usees). Pointez la telecommande vers le capteur avant de l'appareil, sans obstacle, a moins de 7 m. Si le probleme persiste, reinitialisez le code de la telecommande en appuyant sur [ENTER] et la touche numerique [1] ou [2] pendant 2 secondes.

Comment regler le volume de chaque haut-parleur ?

Appuyez sur [TEST] pour emettre un signal test. Utilisez [CH SELECT] pour selectionner le haut-parleur (L, C, R, RS, LS, SW) et reglez le niveau avec [▲] ou [▼]. Vous pouvez aussi ajuster le niveau pendant la lecture via le menu Ajustement du niveau des enceintes.

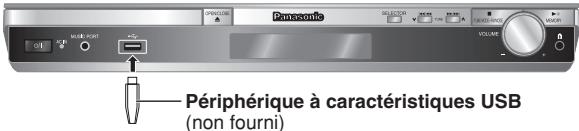

Puis-je connecter un peripherique USB ?

Oui, branchez une cle USB ou un disque dur sur le port USB avant. L'appareil lit les fichiers MP3, WMA, JPEG et MPEG4. Le format de stockage doit etre FAT12, FAT16 ou FAT32. La consommation maximale du peripherique est de 500 mA.

Comment preterglater les stations FM ?

Appuyez sur [SELECTOR] pour choisir FM. Utilisez la fonction de preroglage automatique en maintenant enfoncee la touche [PLAY MODE] jusqu'a afficher FM AUTO. Les stations seront memorisees automatiquement. Vous pouvez aussi les memoriser manuellement en appuyant sur [ENTER] puis en selectionnant un canal avec les touches numeriques.

Le son est distordu ou il y a du bruit. Que faire ?

Reduisez le volume. Verifiez les connexions des enceintes (polarite, court-circuit). Eloignez les telephones mobiles de l'appareil. Si le probleme persiste en FM, ajustez l'antenne ou utilisez une antenne exterieure. Pour les disques, nettoyez-les. Si le message F61 apparait, verifiez les cables d'enceinte.

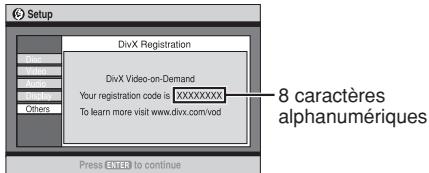

Comment lire des fichiers DivX Video-On-Demand (VOD) ?

Vous devez d'abord enregistrer l'appareil en obtenant le code d'enregistrement depuis le menu DivX Registration (onglet Others). Notez ce code et saisissez-le lors de l'achat de contenu VOD. Seul le contenu achete avec ce code pourra etre lu. Apres la premiere lecture, un nouveau code apparait: ne l'utilisez pas pour de nouveaux achats.

MODE D'EMPLOI SC-PT 350 WEG PANASONIC

Système DVD home cinema

Model No. SC-PT350W

Avant de raccorder, faire fonctionner ou régler l'appareil, dire attentivement tout ce mode d'emploi. Conserver ce manuel.

Votre apparéil peut être légèrement différent de celui de l'illustration.

Kabelloses System

Seite 9

Connexion du haut-parleur surround sans fil

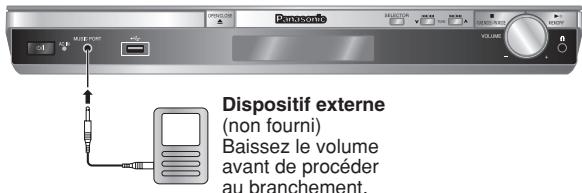

Connexion audio pour lecteurs MP3

page 34

Regionalcode/Numero regionale/Code de zone

Ce lecteur fait la lecture des DVD-Viséo dont l'étiquette porte le code de zone "2" ou "ALL".

Nous vous remercions pour l'achat de cet apparéil.

Pour en obtenir les performances optimes et pour votre sécurité,

veuilles lire attentivement le present manuel.

Avant de raccorder, faire fonctionner ou régler l'appareil, dire attentivement tout ce mode d'emploi. Conserver ce manuel.

Système	SC-PT350W
Appareil principal	SA-PT350
Enceintes avant	SB-HF350
Haut Parleur central	SB-HC350
Haut Parleur surround	SB-HF350
Enceinte d'extrêmes-graves	SB-HW350
Système sans fil	SE-FX65
Émetteur numérique	SH-FX65T

Pour système sans fil

La Marque d'identification du produit se trouve sur le fond de l'apparareil.

ÉMETTEUR NUMÉRIQUE SH-FX65T SYSTEME SANS FIL SE-FX65

C0560

FONCTIONNE SUR 2400MHz Å 2483,5MHz

Déclaration de conformité (DoC)

Par la presente, Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) déclare que leprésent produit est compatible avec les principales exigences et autres dispositions de la directive 1999/5/EC.

Les clients peuvent télécharger sur notre serveur DoC une copie de la Déclaration de conformité originale concernant nos produits R&TTE: http://www.doc.panasonic.de

Contact en Europe: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, F. R. Germany

Ce produit est destiné à être utilisé dans les pays suivants: AT (Autrique), BE (Belgique), BG (Bulgarie),

CH (Suisse), CZ (République Tchéque), DE (Allemagne), DK (Danemark), EE (Estonie), ES (Espagne),

FI (Finlande), FR (France), GR (Grèce), HU (Hongrie), IT (Italie), LT (Lituanie), LV (Létonie), NL (Pays-

Bas), NO (Norvêge), PL (Pologne), PT (Portugal),

RO (Roumanie), SE (Suéde), SI (Slovenie), SK (Slovaquie)

-Si vous voyagez ce symbole -

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent,ILA.
cela signifie que les appeareils electriques et electroniques ne doivent pas etre jetes avec les ordures menagères.

Pour que ces produits subissant un traitement, une récapération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au reveneur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des événuels effets négatifs sur l'environnement et la santé humaine qui pourrait survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des apparèils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union Européenne

Ce symbole n'est reconnu que dans l'Union europeenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

(A l'intérieur de l'appareil)

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPERÉS.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatEZ une telle interfERENCE, eloignez le téléphone mobile du produit.

Veiliez à ce que la prise de courant se trouve pres de l'équipement et soit facilement accessible.
Vous doivent pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur.
Pour isoler complètement cet appeareil du secteur, débranchelez le cordon d'alimentation secteur de la prise de courant.

AVERTISSEMENT!

CET APPAREIL UTILISE UN LASER. L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPECIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. NE PAS OUVIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÉME. CONFIER TOUT TRAVAIL D'ENTRETION À UN PERSONNEL QUALIFIÉ.

AVERTISSEMENT:

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service. Ne placez aucun object lourd sur l'appare

Tension

N'utilise aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causeur un incendie.

N'utilise aucune source d'alimentation CC. Verifie attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de chic électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne place aucun object lourd dessus.

Pour débrancher le cordon, saississez-le fermement par sa fiche. Il y a risque de chic électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de chocoléctique.

Corps étrangers

Prenez garde de laisser échéapper des objets métalliques dans l'appareil. Il y a risque de chic électrique ou de mauvais fonctionnement.

Prenez garde de renverser du liquide dans l'appareil. Il y a risque de chocolélectrique ou de mauvais fonctionnement. Si cela se produit, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur.

Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammbables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet apparéil vous-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparait ou si tout autre problème non mentionné dans ce mode d'emploi survient, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation/agréé. Il y a risque de chocolélectrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsqu'il doit demeurer inutilisé pour une période prolongée.

Fabrique sous licence de Dolby Laboratories.

Dolby, Pro Logic et le symbole double D sont des marques de commerce de Dolby Laboratories.

"DTS" et "DTS Digital Surround" sont des marques déposées de DTS, Inc.

Ce produit utilise une technologie de protection des droits d'auteur couverte par des brevets americains et autres droits de propriété intellectuelle de Macrovision Corporation et d'autres détenteurs de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation. Elle n'est destinée qu'une utilisation domestique ou à d'autres visualisations limitées sauf autorisation contraire de Macrovision Corporation. L'analyse par rétrotechnique et le désossage sont interdits.

Windows Media et le logo Windows sont soit des marques de Microsoft Corporation, soit des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Cet apparéil est protégé par certains droits de propriété intellectuelle de Microsoft Corporation et de tiers. L'utilisation ou la distribution de cette technologie à l'extérieur de cet apparéil est interdite sans une licence de Microsoft ou d'une filiale Microsoft autorisée et des tiers.

WMA est un format de compression mis au point par Microsoft Corporation. La qualité sonore est identique à celle du MP3 mais les fichiers sont de plus petite taille.

HighMAT™ et le logo HighMAT sont des marques de commerce ou des marques de commerce déposées de Microsoft Corporation aux États-Unis et/ou dans autres pays.

Ce produit est commercialisé conformément à la licence MPEG-4 Patent Systems Portfolio License pour une utilisation personnelle et non commerciale par un consommateur, pour (i) coder du contenu video conformément à la norme MPEG-4 Visual ("MPEG-4 Video") et/ ou (ii) décoder du contenu video MPEG-4 encode par un consommateur dans le cadre d'une activités personelle et non commerciale et/ou obtenue par le biais d'un fournisseur video agréé par MPEG LA pour fournir du contenu video MPEG-4. Aucune licence n'est octroyée ou n'implique une autre utilisation. Les informations complémentaires sur les utilisations promotionnelles, internes ou commerciales et sur la concession de licence sont disponibles auprès de MPEG LA, LLC. Voir http://www.mpegl.com.

Produit DivX® Certified.

Compatibilité en lecture avec toutes les versions du format video DivX (y compris DivX 6) avec lecture standard des fichiers media DivX.

DivX, DivX Certified et les logos associés sont des marques déposées de DivX, Inc. et sont utilisés sous licence.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

HDAVI Control™ est une marque de commerce de Matsushita Electric Industrial Co., Ltd.

Listedes codes delangue

Abkhaze:	6566	Cingalais:	8373	Indonésien:	7378	Nauri:	7865	Souahéli:	8387
Afar:	6565	Corse:	6779	Interlingua:	7365	Norvégien:	7879	Soudanais:	8385
Afrikaans:	6570	Coréen:	7579	Irlandais:	7165	Néerlandais:	7876	Suédois:	8386
Albanais:	8381	Croatie:	7282	Islandais:	7383	Népalais:	7869	Tadjik:	8471
Allemand:	6869	Danois:	6865	Italien:	7384	Oriya:	7982	Tagal:	8476
Amharique:	6577	Espagnol:	6983	Japonais:	7465	Ourdou:	8582	Tamoul:	8465
Anglais:	6978	Espéranto:	6979	Javanais:	7487	Ouzbek:	8590	Tatar:	8484
Arabe:	6582	Estonien:	6984	Kannada:	7578	Pachto, pachtou:	8083	Tchéque:	6783
Arménien:	7289	Fidjien:	7074	Kazakh:	7575	Pendjabi:	8065	Telugu:	8469
Assamais:	6583	Finnois:	7073	Kirghiz:	7589	Persan:	7065	Thaïf:	8472
Aymara:	6589	Français:	7082	Kurde:	7585	Polonais:	8076	Tibétain:	6679
Azerbaïdjanais:	6590	Frison:	7089	Laotien:	7679	Portugais:	8084	Tigrigna:	8473
Bachkir:	6665	Féroïen:	7079	Latin:	7665	Quéchua:	8185	Tonga:	8479
Basque:	6985	Galicien:	7176	Lette, letton:	7686	Rhéto-roman:	8277	Turc:	8482
Bengali, bangla:	6678	Gallois:	6789	Lingala:	7678	Roumain:	8279	Turkmene:	8475
Bhoutani:	6890	Gaélique écossais:	7168	Lituanien:	7684	Russe:	8285	Twi:	8487
Bihari:	6672	Grec:	6976	Macédonien:	7775	Samoan:	8377	Ukrainien:	8575
Birman:	7789	Groenlandais:	7576	Malais:	7783	Sanscrit:	8365	Vietnamien:	8673
Biélorusse:	6669	Guarani:	7178	Malayalam:	7776	Serbe:	8382	Volapük:	8679
Breton:	6682	Gujrati:	7185	Malgache:	7771	Serbo-croate:	8372	Wolof:	8779
Bulgare:	6671	Géorgien:	7565	Maltais:	7784	Shona:	8378	Xhosa:	8872
Cachemirien:	7583	Haoussa:	7265	Maori:	7773	Sindhi:	8368	Yiddish:	7473
Cambodgien:	7577	Hindi:	7273	Marathe:	7782	Slovaque:	8375	Yorouba:	8979
Catalan:	6765	Hongrois:	7285	Moldave:	7779	Slovène:	8376	Zoulou:	9085
Chinois:	9072	Hébreu:	7387	Mongol:	7778	Somali:	8379

PREPARATIFS

Consignes de sécurité 3

Listedes codes delangue 4

Accessoires 6

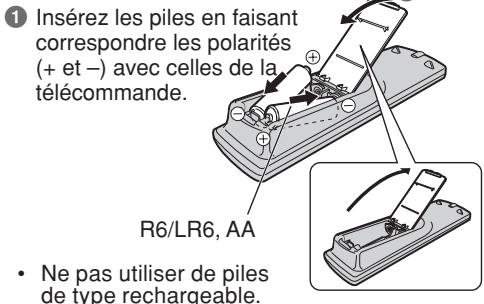

Preparation de la télécommande 6

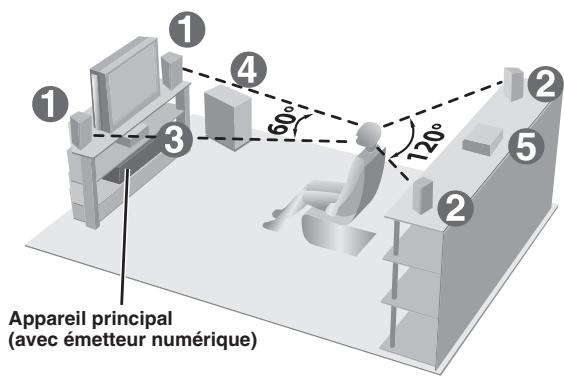

Emplacement des enceintes 7

Autres options pour installer les enceinte 8

Raccordement du système sans fil 9

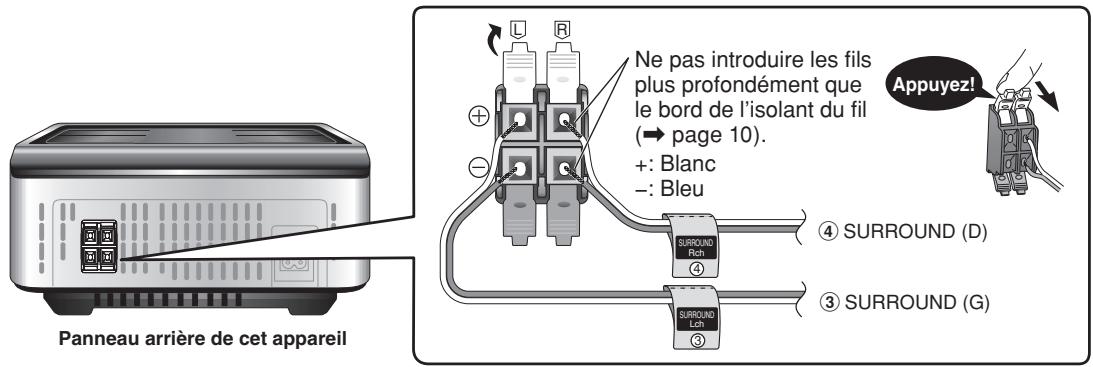

Raccorder les cables du haut-parleur surround au systeme sans fil 9

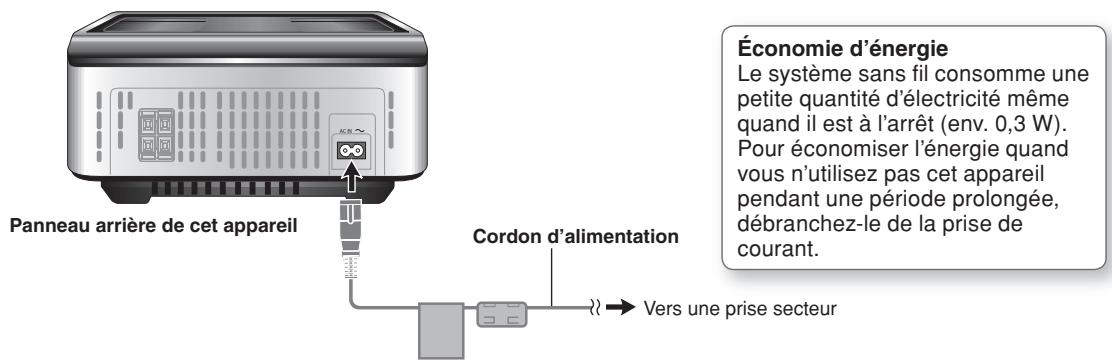

Raccordement du système sans fil à l'alimentation électrique 9

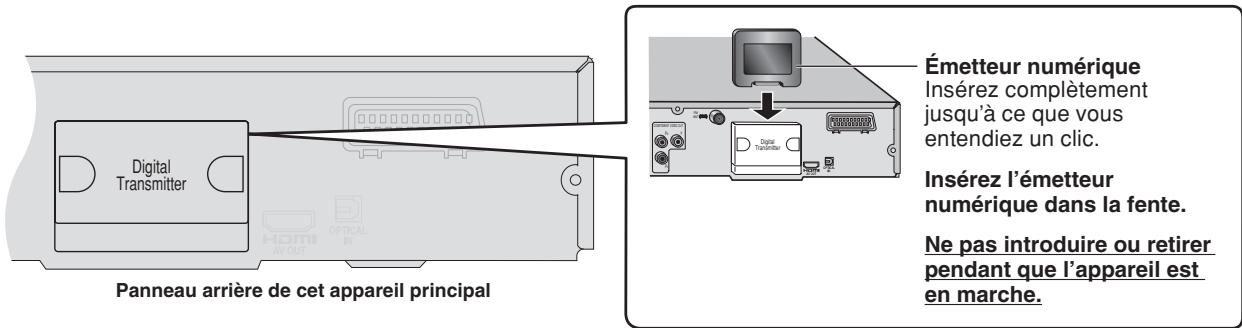

Raccordement de I'emetreur numérique 9

Installation simple 10

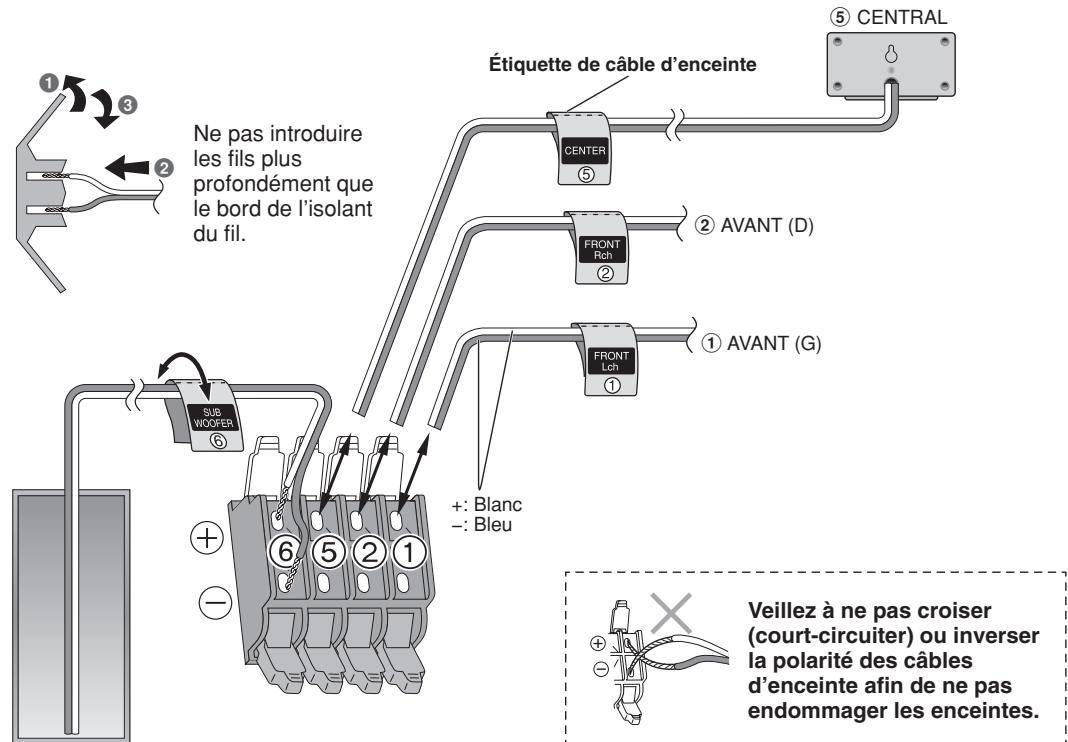

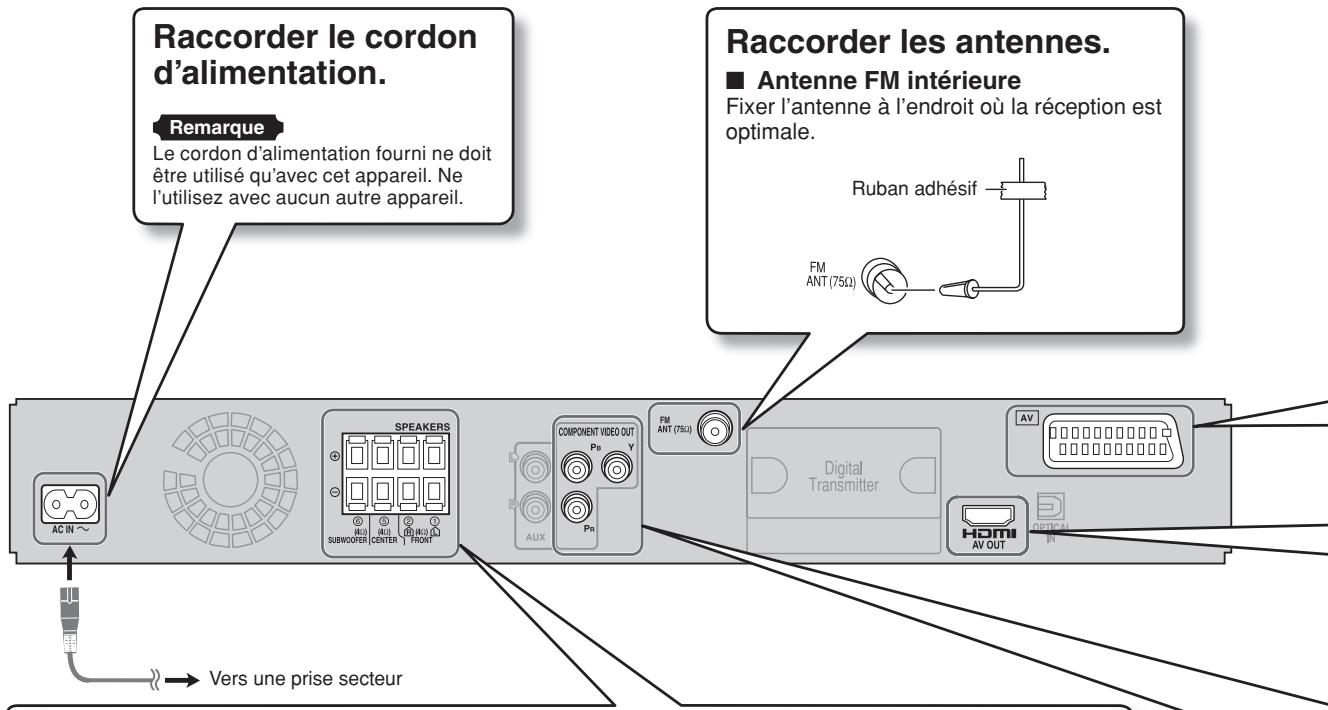

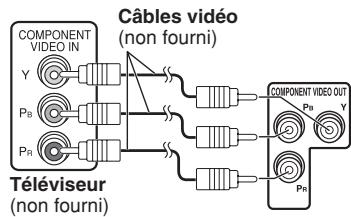

Raccordements 10

Execution du QUICK SETUP (INSTALLATION RAPIDE) 12

Informations sur les disques 13

Disques dont la lecture est possible 13

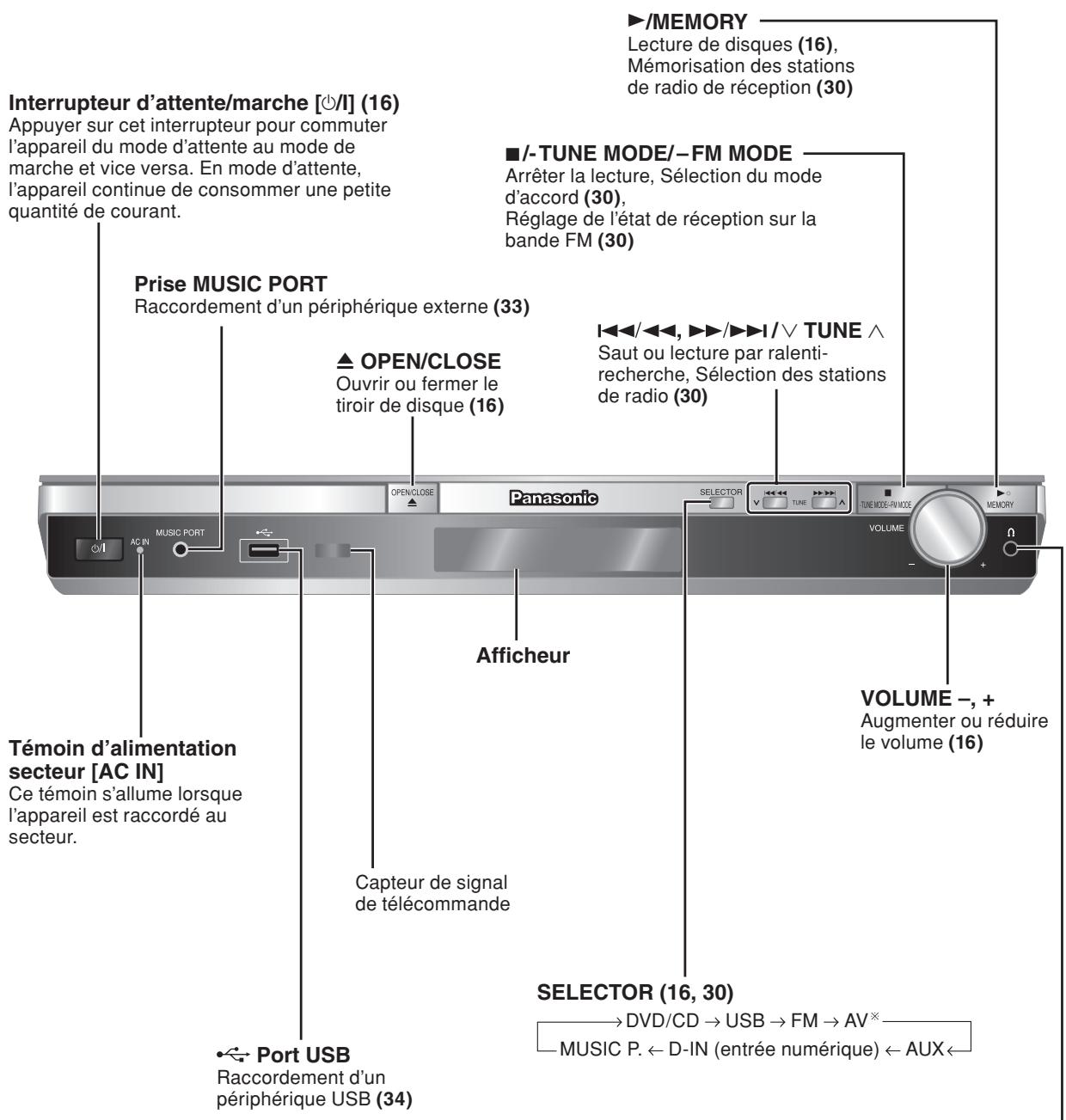

Presentation des commandes 14

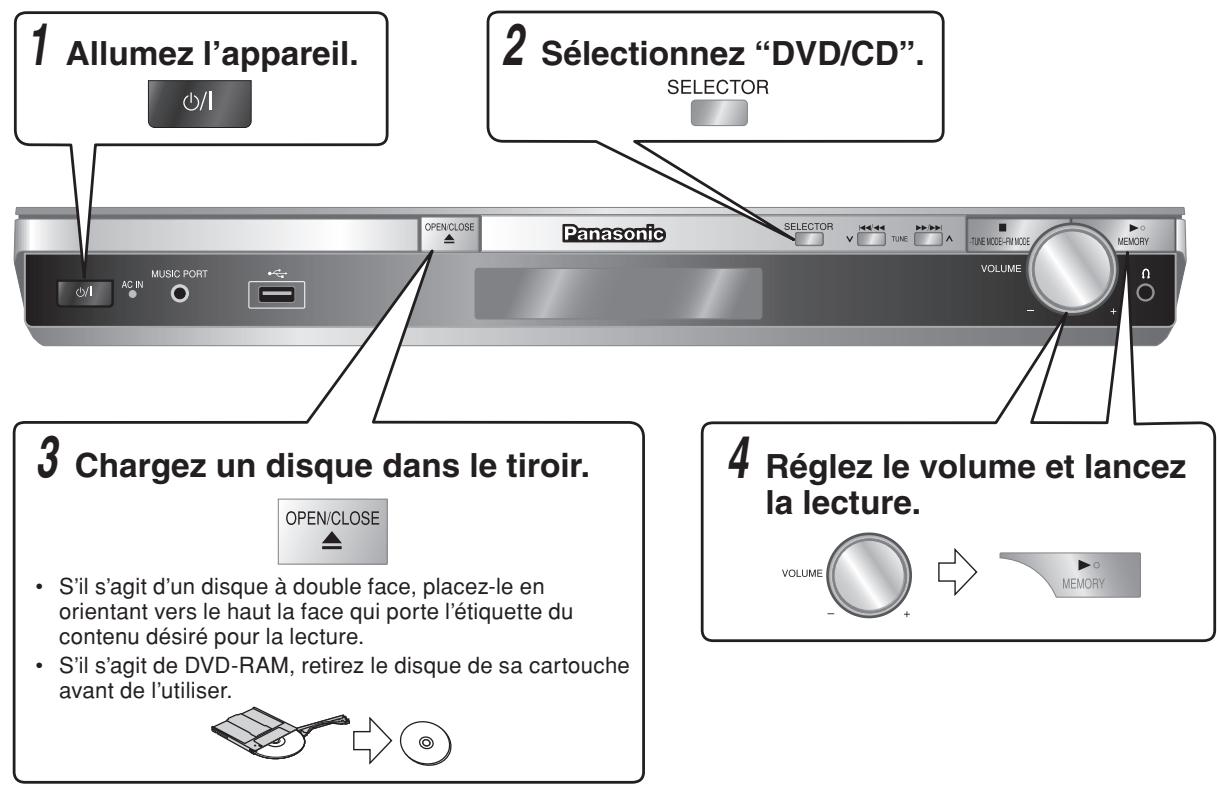

Utilisation de l'appareil principal 16

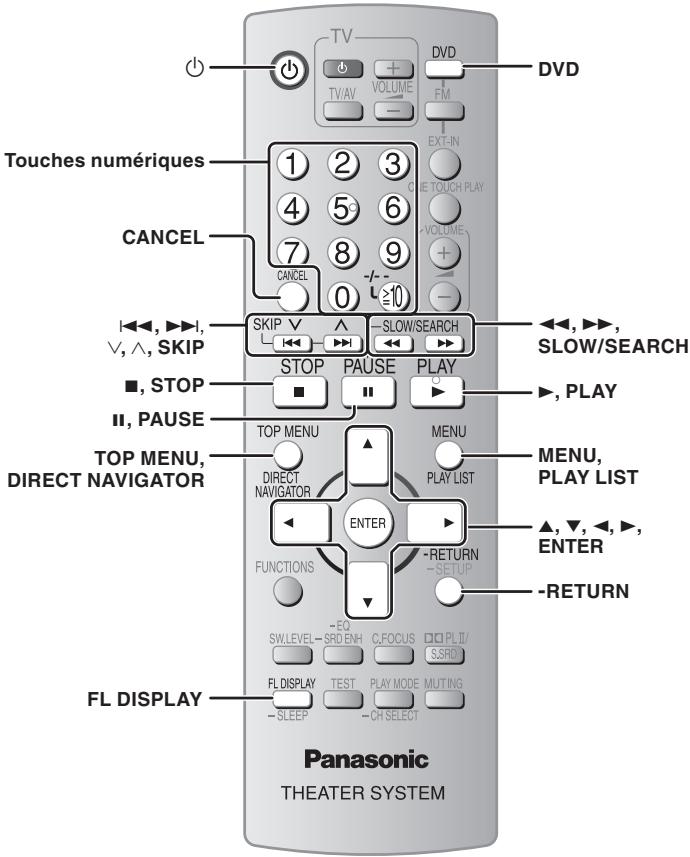

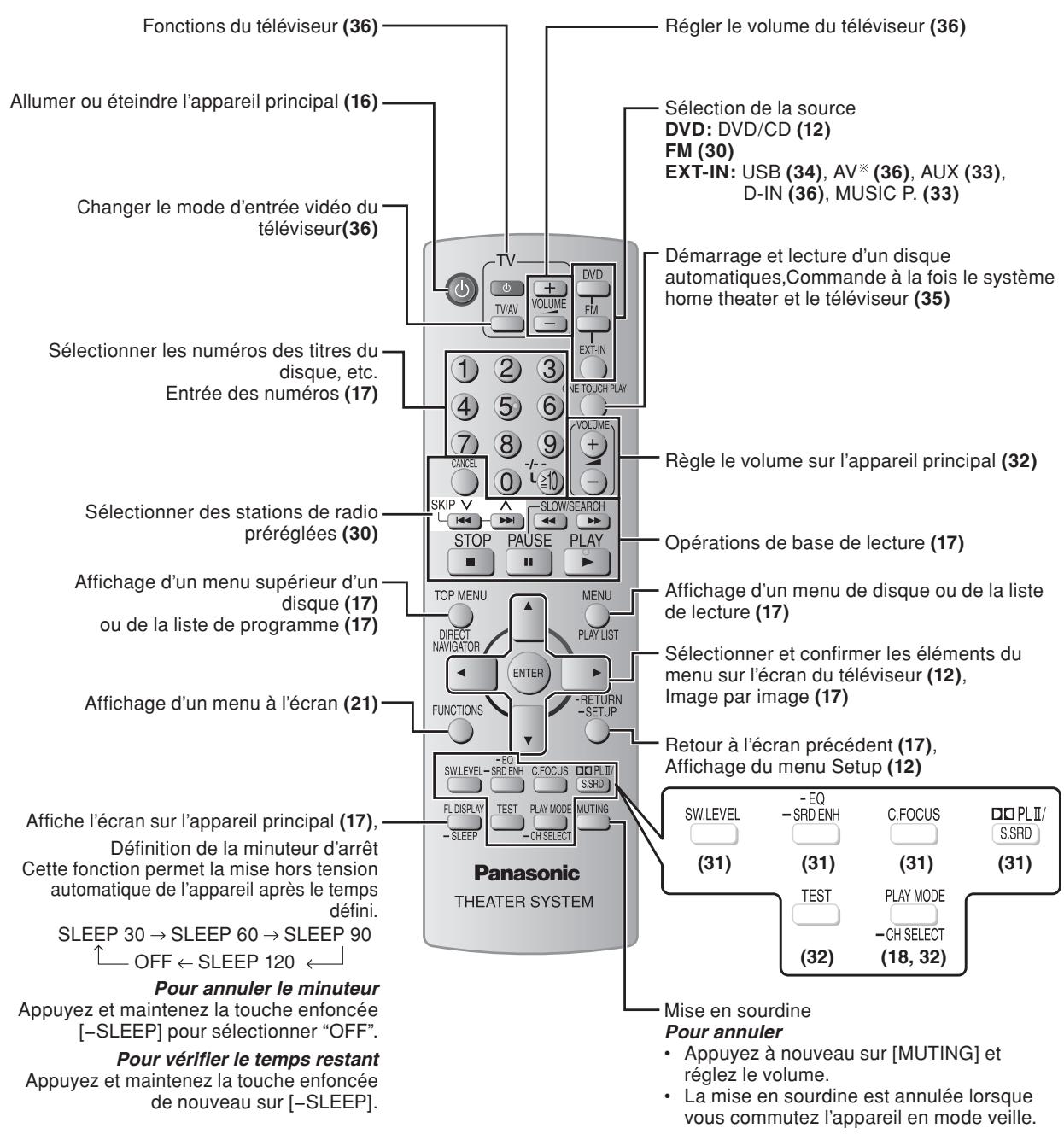

Utilisation de la télécommande 16

Lecture avancee 18

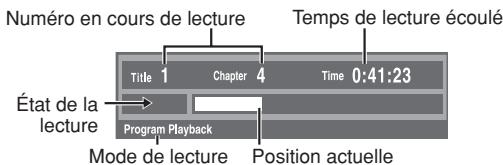

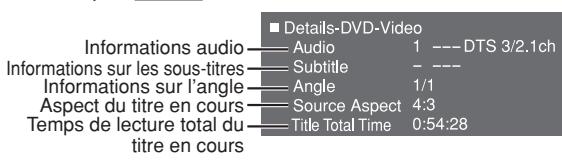

Affichage de I'etat de la lecture en cours 18

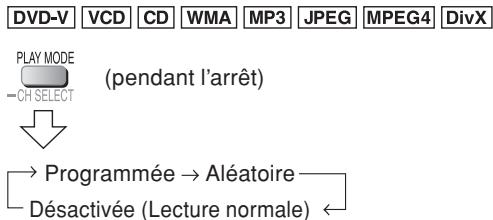

LectureProgrammee et Aléatoire 18

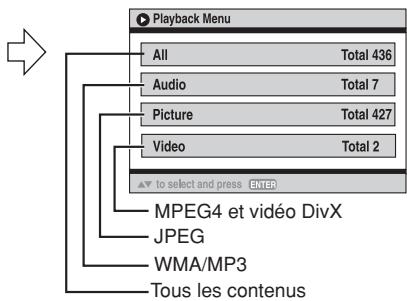

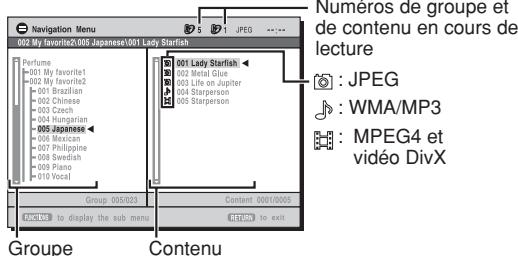

Lecture de disques de données à l'aide des menus de navigation 19

Lecture des disques de données 19

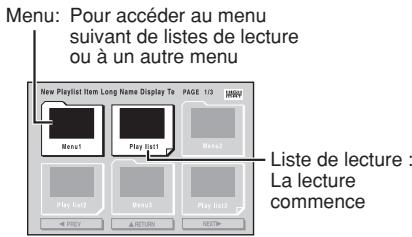

Lecture de disques HighMATTM 20

Lecture de disques RAM et DVD-R/-RW (DVD-VR) 20

Lecture de la piste selectionnee dans le disque CD Texte 20

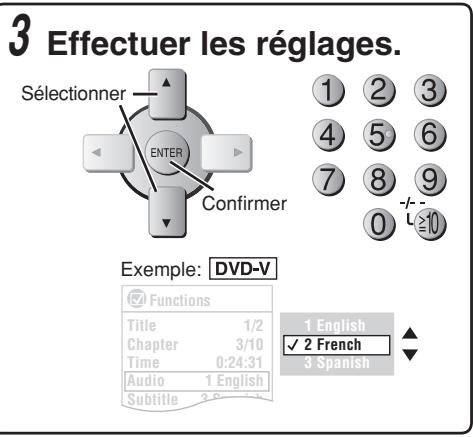

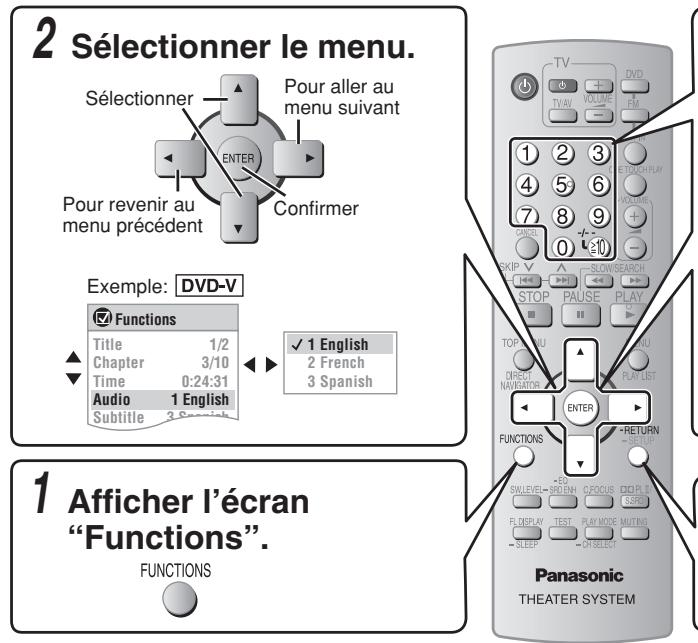

Utilisation des menus à l'écran 21

Menu des fonctions (Functions) 21

Other Settings (Autres réglages) 22

Confirmation de l'information HDMI 24

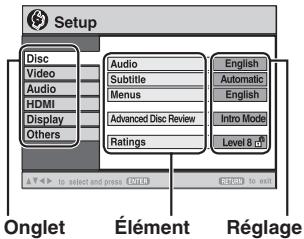

Modification des réglages du lecteur 25

Réglages du lecteur 25

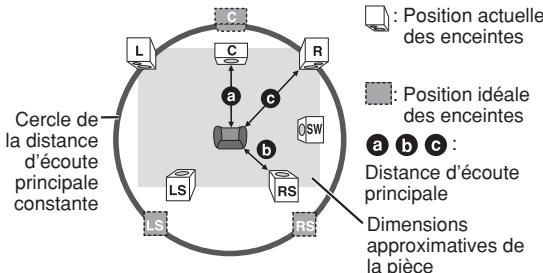

Modification du temps de retard des haut-parleurs 27

Astuce pour la réalisation de disques de données 28

A propos du contenu DivX VOD 29

AUTRES COMMANDES

Utilisation de la radio 30

Accord manuel. 30

Selection des canaux preréglés 30

Préroglage automatique 30

Diffusion RDS 30

Utilisation des effets sonores 31

Amélioration du son provenant du haut-parleur central: Focalisation centrale 31

Amélioration de la quantité des graves: Niveau du subwoofer 31

Amélioration de l'effet sonore surround: Surround Enhancer 31

Changement de la qualite sonore: Mode Egaliseur (EQ) 31

Amélioration du son stéreo: Super Surround 31

Amélioration du son stéreo: Dolby Pro Logic II 31

Réglage du volume de chaque haut-parleur: Ajustement du niveau des enceintes 32

Fonctionnement des autres apparèils 32

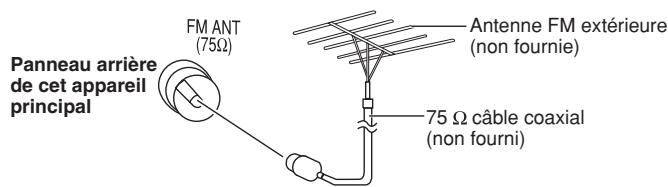

Raccordement facultatif d'antennes 32

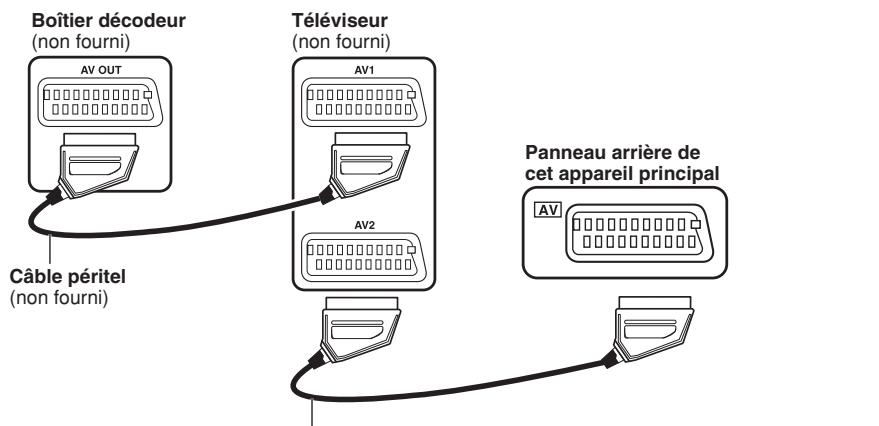

Connexion audio facultative pour boitier decodeur 33

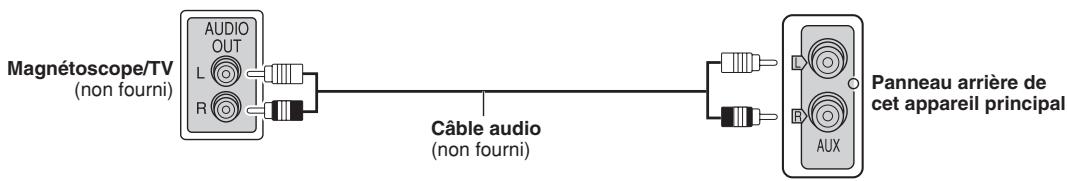

Connexion audio facultative pour magnétoscope ou téléviseur 33

Raccordement et utilisation du Port Musique Facultatif 33

Raccordement et utilisation USB facultatif 34

Utiliser le VIERA Link "HDAVI ControlTM" 34

Commandedu taveliseur 36

Utilisation du décodeur TV par cable, de la diffusion numérique ou du récepteur satellite 36

Modifier les réglages de l'appareil principal et de la télécommande 36

RÉFERENCE

Guide de dépannage 37

Entretien 40

Glossaire 41

Specifications 42

Guide de dépannage 37

Vérifiez et identifiez les accessoires fournis.

□1 Télecommande (N2QAYB000093)

1 Antenne FM interieure

1 Feuilles d'étiquettes pour cables d'enceinte

2 Piles de télécommande

2 Cordon d'alimentation

Préparation de la télécommande

Ne pas:

• utiliser ensemble des piles usées et des piles neuves.
• utiliser différents types de piles en même temps.
  chauffer les piles ou les exposer a une flamme.
• démonter ou court-circuiter les piles.
• essayer de charger des piles alcalines ou au manganèse.
• utiliser des piles dont le revêtement a été retire.

Une mauvaise manipulation des piles peut entraîner une fuite d'électrolytes susceptible de gravement endommager la télécommande.

Retirez les piles si la télécommande doit demeurer inutilisée pour une période prolongée. Rangez-les dans un endroit frais etASF.

■ Utilisation

Pointez la télécommande vers le capteur de signal de télécommande (→ page 14), en évitant les obstacles, à une distance maximale de 7 metres directement en face de l'appareil.

Exemple d'installation

Placez les enceintes avant, et les haut-parleurs central et surround à peu pres à la même distance par rapport à la position d'écoute. Les angles indiqués sur le schéma sont approximatifs.

1
AVANT (G,D)

2
SURROUND (G,D)

3
CENTRAL

4
ENCEINTE D'EXTRÉMES-GRAVES

5
SYTÉME SANS FIL

Placez le système sans fil dans un rayon d'environ 10 m de distance de l'appareil principal.

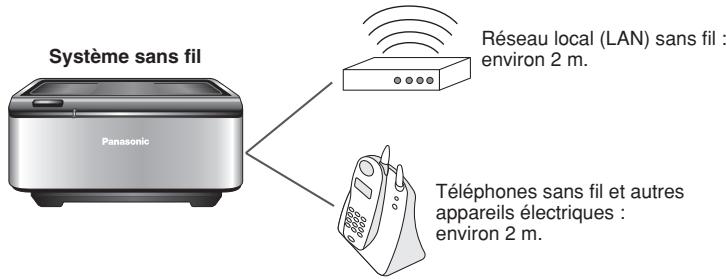

■ Eviter les interférences

Pour éviter toute interférence, prévoyez les distances suivantes entre votre système sans fil et autres apparciels électroniques utilisant la même fréquence radio (bande 2,4 GHz).

Le système sans fil recherche automatiquement une voie libre si l'un ou l'autre de ces apparèils interfère avec ses communications. Lorsque ceci survient, le voyant de liaison sans fil ("W1") clignote sur l'appareil principal et le son émis par les haut-parleurs surround connait une brève interruption.

Il s'agit d'un fonctionnement tout a fait normal de votre apparéil en vue d'assurer la(Meilleure) performance possible de leur système de cinéma maison.

Si les interférences persistent, essayez de déplacer les autres apparciels en-dehors du champ du système sans fil, ou bien rapprochez le système sans fil de votre apparéil principal.

Emplacement des enceintes (suite)

Utilisez uniquement les enceintes fournies

L'utilisation d'autres enceintes peut endommager l'appareil et affecter la qualite sonore.

• Placez les enceintes sur des bases planes et solides. Prenez les précautions appropriées pour prévenir la chute des enceintes s'il vous est impossible des les installer sur une surface égale.
• Les graves risquent d'être excessivement amplifiés si vous placez les enceintes trop pres du plancher, d'un mur ou d'un coin. Recouvre les murs et fenêtres de rideaux écais.

Appareil principal

• Maintenez les enceintes à au moins 10 mm de l'appareil principal pour assurer une ventilation ajustée.
• Pour permettre une ventilation correcte et maintainir une bonne circulation l'air autour de l'appareil principal, laissez au moins 5 cm d'espace libre de chaque cote.
• Ne bouchez pas les orifices de ventilation de l'appareil principal.

ATTENTION!

• Ne saisissez pas l'enceinte par le filet.

Haut-parleur central

• Si le haut-parleur central est place directement sur le télévisueur, les vibrations qu'elle génére risquent de brouiller l'image. Placez le haut parleur central sur une tablette ou une étagère.
• Pour éviter que les enceintes ne tombent, ne les place pas directement sur le téléviseur.

Enceinte d'extremes-graves

• Placez-la à gauche ou à droite du téléviseur, sur le plancher ou sur une étagère solide, pour éviter qu'elle ne provoque des vibrations. Laissez un espace de 30 cm entre le subwoofer et le téléviseur.

Remarque

• Vous risquez d'endommager vos enceintes et de réduire leur durée de service si le niveau de volume est élevé sur des périodes prolongées.
• Pour éviter tout dommage, réduisez le volume dans les cas suivants :

Lorsque le son est distordu à la lecture.
- Lorsque les enceintes résonnent à cause d'un tourne-disque, des parasites d'une émission FM, ou des signaux continus d'un oscillateur, d'un disque de test ou d'un instrument électronique.
Lorsque you ajustez la qualite sonore.
Lorsque you mettez l'appareil sous ou hors tension.

Si les couleurs sont anormales sur le téléviseur

Les haut-parleurs avant et central sont concus pour etre utilisés pres du téléviseur, mais, dans le cas de certains téléviseurs et suivant la combinaison可以选择 pour l'installation, il se peut que I'image soit affectee.

Le cas échéant, laissez le téléviseur hors tension pendant environ 30 minutes.

La fonction de démagnetisation du téléviseur devrait régler le problème. S'il persististe, éloignez davantage les enceintes du téléviseur.

Attention

L'appareil principal et les enceintes fournies doivent'être utilisées uniquement de la manière indiquée ici. Sinon, vous risquez d'endommager l'amplificateur et/ou les enceintes et de provoquer un incendie. En cas de dommage ou de baise subite de performance, consultez un réparateur qualifié.
- N'essayez pas d'autres méthodes que celles décrites dans leprésent mode d'emploi pour fixer les enceintes au mur.

Autres options pour installer les enceinte

Fixation murale

Il est possible de fixer au mur les enceintes avant, haut-parleur surround et hautparleur central.

• Le mur ou le pilier sur lequel vous installerez les enceintes doit pouvoir supporter 10kg par vis. Pour fixer les enceintes à un mur, demandez les conseils d'un entrepreneur en habitation qualifié. Vous risquez d'endommager le mur et les enceintes si ces dernières ne sont pas correctement fixées.

1 Insérez une vis (non fournie) dans un mur.
2 Installez solidement l'enceinte sur la (les) vis de sorte qu'elle(s) se trouve(nt) bien insérée(s) dans chaque orifice.

Enceintes avant et haut-parleurs surround

Haut-parleur central

Mur ou pilier

Raccorder les câbles du haut-parleur surround au système sans fil

Raccordement du système sans fil à l'alimentation électrique

Raccordement de I'émetteur numérique

Cette illustration représenté le système sans fil pour le modele SH-FX65.

Voyant FONCTIONNEMENT

AUTOMATIQUE MARCHE/ARRÉT

Cevoyantestrouge quandl'appareile estbranchedetverquandla liaison sans fil est activée.

Quand la liaison sans fil reste inactive pendant un certain temps, levoyant devient rouge.

Panneau avant de cet apparéil

Bouton marche/arrêt de l'appareil

[-1,0]
Ce bouton sert à allumer et éteindre l'appareil.
I: L'appareil est en allumé.
10: L'appareil est eteint.

Raccordements

Ne branche z le cordon d'alimentation sur le secteur qu'aupres avoir effectue les autres raccordements.

• Vérifiez la présence de tous les accessoires avant d'effectuer les raccordements.

Economie d'énergie

Meme lssqu'il est hors tension, l'appareil principal consomme une petite quantite d'energie (envron 0,8 W). Pour economiser I'energie lorsque I'appareil doit demeurer inutilise pour une pereide prolongee, debranchez-le de la prise secteur. Il faudra retablir certains elements de la memoire apres avoir rebranché I'appareil.

Raccorder les enceintes.

Apposer les étiquettes sur les cables d'enceinte pour faciliter les raccordements.

⑥ ENCEINTE D'EXTREMES-GRAVES

Veiliez a ne pas croiser (court-circuiter) ou inverser la polarité des câbles d'enceinte afin de ne pas endommager les enceintes.

Raccordements aux différentes bornes du téléviseur.

• Ne pas raccorder l'appareil par le biais d'un magnétoscope.
• En raison des mécanismes de protection contre la copie, l'image peut ne pas s'afficher correctement.
• Éteindre le téléviseur avant d'effectuer le raccordement et consulter le mode d'emploi qui accompagne le téléviseur.

Televiseur equipoed'uneborneSCART

Utilisation de la SCART (AV) borne

Pour améliorer la qualité de l'image, vous pouvez commuter la sortie du signal video de la borne SCART (AV) de "Video" vers "S-Video" ou "RGB" suivant le type de téléviseur utilisé.

Délectionnez "S-Video/YPbPr" ou "RGB/No Output" dans QUICK SETUP (→ page 12). Réglez "Video Mode" sur "Off" (→ page 26, onglet "HDMI").

Cette connexion vous permet également de dire des supports audio à partir de votre téléviseur grâce à votre système de home cinema. Reportez-vous à la rubrique “Fonctionnement des autres apparèils” (→ page 33).

Téléviseur avec borne HDMI

Utilisez la connexion HDMI pour obtenir une qualité audio et video supérieur au moyen d'un cable unique.

• Reglez "Video Mode" sur "On" et "Audio Output" sur "On" ( page 26, onglet "HDMI").
• Reglez le "Video Output Mode" (→ page 22, Picture Menu).

VIERA Link ("HDAVI Control")

Si vous télévisuer Panasonic est compatible avec le VIERA Link, vous pouvez le faire fonctionner en synchronisation avec les opérations du home theater et inversement. (→ page 34).

Remarque

• Effectuer un raccordement supplémentaire (→ page 33) quand vous utilisez la fonction "HDAVI Control".
• Il est recommandé d'utiliser un cable HDMI Panasonic [Numéro de la pièce recommandée: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0m), etc.]
• Ne pas utiliser de cables non compatibles HDMI.

Televiseur videote bornes COMPONENTVIDEO IN

Utilisation des bornes COMPONENTVIDEO OUT

Ces bornes peuvent être utilisées pour la sortie entrelacée ou progressive. Lors du raccordement par ces bornes de sortie, les signaux de différence de couleurs (P_B / P_R) et le signal de luminance (Y) sont émis séparément, ce qui permet de reproductive les couleurs avec une grande fidélité.

• L'indication des bornes d'entrée video composantes varie suivant le téléviseur ou l'écran de contrôle (Exemple: Y/PR, Y/B-Y/R-Y, Y/CB/CR).
• Raccordez ensemble les bornes de même couleur.

Pour utiliser le mode video progressif

• Procedez au raccordement à un téléviseur compatible avec la sortie video progressive.

① Réglez "Video Mode" sur "Off" (→ page 26, onglet "HDMI").
② Réglez "Video Output Mode" sur "480p" ou "576p", puis suivez les instructions affichées sur l'écran de menu (→ page 22, Picture Menu).

• Les téléviseurs Panasonic équipés de bornes d'entrée 625 (576)/50i·50p, 525 (480)/60i·60p sont compatibles avec le mode video progressif. Si le téléviseur utilise est de marque différente, veuillez vous informer auprès du fabricant.

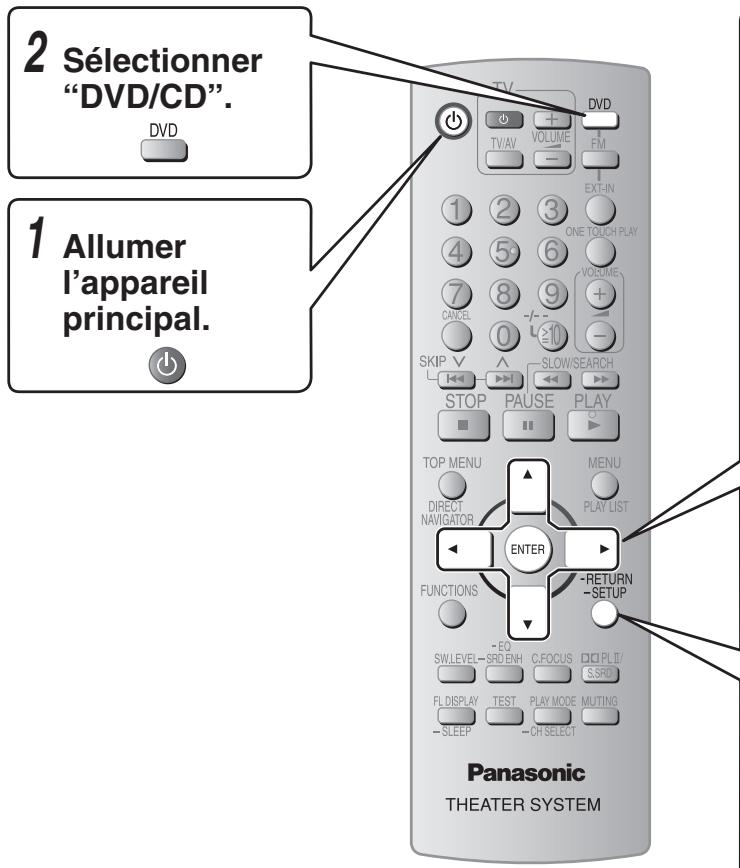

L'écran QUICK SETUP vous aide à effectuer les réglages nécessaires.

Pour visionner des images au départ de cet apparéil, allumez le téléviseur etCHOISSEZ sur le téléviseur le mode d'entrée video approprié (exampie:VIDEO 1, AV1, etc.).

Pour modifier le mode d'entrée sur votre télévisueur, consultez le mode d'emploi de ce dernier.

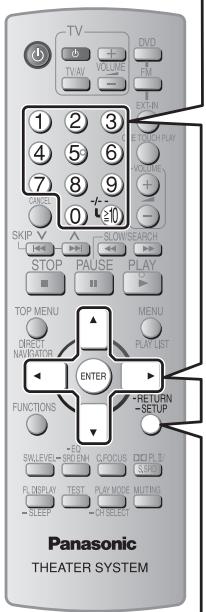

• Cette télécommande permet d'executer un certain nombre de commandes de base sur votre téléviseur (→ page 36).

3

Affiche I'écran QUICK SETUP.

(Appuyez et maintenez la touche enforcée)

4

Suivre les instructions et effectuer les réglages.

5

Terminer I'INSTALLATION RAPIDE (QUICK SETUP).

6

Appuyer pour quitter.

Pour modifier ultérieurement ces réglages

Choisissez "QUICK SETUP" dans l'onglet "Others" ( page 27).

Détails des réglages
Menu language Choisissez la langue des messages de l'affichage à l'écran.	• English • Français • Deutsch • Italiano • Espanol • Polski • Svenska • Nederlands
TV Type Sélectionnez l'options qui correspond au type de téléviseur utilisé.	• Standard (Direct View TV) • CRT Projector • LCD TV/Projector • Projection TV • Plasma TV
TV Aspect Choisissez le réglage qui convient au téléviseur utilisé et à vos préférences.	• 4:3: Télévisur à rapport de format classique • 16:9: Télévisur à écran large
Video Out (AV/Component) Choisissez le format de signal videoo pour la sortie via la borne SCART (AV) et la borne Composantes.	• Video/YPbPr • S-Video/YPbPr • RGB/No Output

• Les points soulignés dans le tableau ci-dessus sont des réglages d'usine.

Disques dont la lecture est possible

Disques commerciaux

Disque	Logo	Indiqué comme suit dans ce mode d'emploi	Remarques
DVD-Video	DVDVIDEOVIDEO	DVD-V	Disques cinéma et musicaux de haute qualité
Video CD	COMPACT DISC DIGITAL VIDEO SUPERVIDEO	VCD	Disques musicaux avec video. Incluant SVCD (Conformément à la norme IEC62107).
CD	COMPACT DISC DIGITAL AUDIO DIGITAL AUDIO TEXT	CD	Disques musicaux.

Disques enregistrés (O: Lisible, X: Illisible)

Disque	Logo	Enregistré au moyen d'un magnétoscope DVD, etc.		Enregistré au moyen d'un ordinateur personnel, etc.					Finalisation×6
		DVD-VR×2	DVD-V×4	WMA	MP3	JPEG	MPEG4×8	DivX×9,×10
DVD-RAM	DVD R RAM RAM4.7	○	—	×	○	○	○	○	Pas nécessaire
DVD-R/RW	DVD R RW	○	○	×	○	○	○	○	Nécessaire
DVD-R DL	DVD R DL	○×3	○	×	×	×	×	×	Nécessaire
+R/+RW	—	×	(O)×5	×	×	×	×	×	Nécessaire
+R DL	—	×	(O)×5	×	×	×	×	×	Nécessaire
CD-R/RW×1	—	—	—	○	○	○	○	○	Nécessaire×7

• Il peut s'avérer, dans certains cas, impossible de jouer certains des disques repris ci-dessus en raison du type de disque, des conditions d'enregistrement, de la méthode d'enregistrement ou de la manière dont les fichiers ont été créés. (→ page 28, Astuce pour la réalisation de disques de données).
  ^※1 Cet apparéel peut dire des CD-R/RW enregistrées avec les formats CD-DA ou Video CD. WMA MP3 JPEG Cet apparéel peut également faire la lecture des disques HighMAT.
  Disques enregistrés au moyen d'enregistreurs video DVD ou caméscopes DVD, etc., en utilisant la Version 1.1 du Video Recording Format (norme unifiée d'enregistrement video).
  ^※3 Disques enregistrés au moyen de magnétoscopes DVD ou de caméscopes DVD utilisant la Version 1.2 du Video Recording Format (norme unifiée d'enregistrement video).
  ^ 念 4 Disques enregistrés au moyen de magnétoscopes DVD ou de caméscopes DVD utilisant le Format DVD-Video.
  × 5 Enregistré en utilisant un autre format que le Format DVD-Video, empêchant ainsi l'utilisation de certaines fonctions.
  ^36 Traitement qui permet la lecture sur les appareils compatibles. Pour la lecture au moyen de cet apparéil d'un disque indiqué comme "Necessaire", ce disque doit être finalisé à l'aide de l'équipment avec lequel il a été enregistré.
  Fermer la session peut aussi être efficace.
  ^38 Les données MPEG4 enregistrées à l'aide de caméras Panasonic SD multi ou d'enregistreurs video DVD [en conformité avec les specifications SD VIDEO (norme ASF)/système video MPEG4 (Profil Simple)/système audio G.726].
  ^※9 Les fonctions ajoutées avec DivX Ultra ne sont pas prises en charge.
  ^310 Compatibilité en lecture avec toutes les versions du format video DivX (y compris DivX 6) avec lecture standard des fichiers média DivX. Certifié pour le profil DivX home cinema.

Remarque sur l'utilisation de disques DualDisc

Le contenu audio numérique d'un DualDisc ne répond pas aux spécifications techniques du format Compact Disc Digital Audio (CD-DA). Il se peut que la lecture soit impossible.

Disques dont la lecture n'est pas possible

DVD-RW version 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM qui ne peuvent être retirés de leur cartouche, DVD-RAM de 2.6-GB et 5.2-GB, et "Chaoji VCD" disponibles sur le marché, y compris les CVD, DVCD et SVCD non conformes à la norme IEC62107.

Systèmes video

• Cet apparéil peut faire la lecture des disques PAL et NTSC, à condition que le système video du téléviseur corresponde à celui du disque.
• Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC.
• Cet apparéil peut convertir les signaux NTSC en PAL 60 pour l'affichage sur un téléviseur PAL (→ page 26, "NTSC Disc Output" dans l'onglet "Video").

Appareil principal

Prise casque (non fourni)

Type de prise pour les écouteurs:

mini fiche stereo de 03,5 mm

Réduisez le volume avant deraccorder.
Le son passe automatiquement en stéreo à 2 canaux.
Pour éviter d'endommager votre ouïe, évitez les périodes d'écoute prolongées.

※ "AV" fonctionne uniquement quand le cable SCART est raccordé. ( page 11).

Utilisation de l'appareil principal

Utilisation de la télécommande

Arrêt

La position est mise en mémoire pendant que "RESUME" apparait sur l'afficheur.

• Appuyez sur [▶, PLAY] pour poursuivre.
• Appuyez de nouveau sur [■, STOP] pour effacer la position.

Pause

PAUSE

• Appuyez sur [▶, PLAY] pour recommencer la lecture.

Recherche (Pendant la lecture)

SLOW/SEARCH

• La vitesse de lecture augmente en 5 étapes.
• Appuyez sur [▶, PLAY] pour lancer la lecture normale.

Ralenti (pendant la pause)

SLOW/SEARCH

• La vitesse de lecture augmente en 5 étapes.
  VCD La lecture au ralenti peut se faire vers l'avant uniquement.
• Sauf [MPEG4] [DivX].
• Appuyez sur [▶, PLAY] pour lancer la lecture normale.

Afficheur de l'appareil principal

DVD-V DVD-VR WMA MP3 MPEG4 DivX

Affichage du Affichage des

temps informations

JPEG

Lorsque le diaporama ( page 22) est activé:

SLIDE Affichage des informations

Lorsque le diaporama ( page 22) est

désacté:

PLAY Affichage des informations

Saut

WMA MP3 JPEG MPEG4 DivX

[, ] : Saut de groupe

[, ] : Saut de containu

• Cette fonction est indisponible pendant la lecture d'un programme ou la lecture aléatoire (→ page 18).

Selection d'éléments à l'écran

Pour saisir les numérios

DVD-V (à l'arrêt) DVD-VR VCD CD Exemple: Pour selectionner 12,

VCD avec commande de lecture (PBC) Appuyez sur [■, STOP] puis appuyez sur les touches numériques pour annuler les fonctions PBC.

Remarque

• Les touches numériques susceptibles de fonctionner dépendent du nombre de plages sur le VCD.

WMA MP3 JPEG MPEG4 DivX

Example: Pour sélectionner 123,

Pour annuler les numérios

Menu des diseque

TOP MENU

ENU DVD-V

DIRECT NAVIGATOR

DVD-V

Affiche le menu supérieur d'un disque.

DVD-VR

Affiche les programmes ( page 20).

MENU

DVD-V

PLAY LIST

Présenter menu de disque.

DVD-VR

Affiche une liste de lecture (→ page 20).

-RETURN

avec commande de lecture (PBC)

Présenter menu de disque.

Image par image (pendant la pause)

DVD-V DVD-VR VCD

Pour revenir à l'écran précédent

-RETURN

Remarque

• LE DISQUE CONTINUE DE TOURNER PENDANT QUE LES MENUS S'AFFICHENT.

Une fois l'utilisation terminée, appuyez sur [■, STOP] pour préserver le moteur de l'appareil et l'écran du téléviseur.

• Le nombre total de titres peut ne pas s'afficher correctement sur +R / + RW .

Affichage de I'etat de la lecture en cours

■ Fonctions de base (Basics)

Example: DVD-V

Details (Details)

Example: DVD-V

• MPEG4 DivX En cours de recherche, les informations video et audio ne sont pas affichées.

Lecture Programmée et Aléatoire

Pour quitter le mode programme ou lecture aléatoire à l'arrêt.

• La selection "Play as Data Disc" dans le Other Menu (Menu Autres) ( page 24) prendra effet si les fonctions suivantes sont indisponibles pour dire des contenus video WMA, MP3, JPEG, MPEG4 ou DivX.
• [DVD-V] Certains éléments peuvent ne pas être lus même si vous les avons programmes.

Lecture programme (jusqu'a 32 éléments)

1 Appuyez sur les touches numériques pour sélectionner l'élément.

(WMA MP3 JPEG MPEG4 DivX Appuyez sur [ENTER] pour enregistrer la selection.)

Example: DVD-V

• Repétez la procédure pour programmer d'autres éléments.
• Pour sélectionner un numéro à 2 chiffres Exemple: Pour sélectionner 12,

Pour sélectionner un élément à l'aide des boutons curseur

Appuyez sur [ENTER] et [, ] pour sélectionner un élément, puis appuyez de nouveau sur [ENTER] pour confirmer.

Pour selectionner tous les

éléments

Lorsque le champ "Chapter", "Track" ou "Content" est sélectionné, appuyez sur [▲,▼] pour sélectionner "ALL". Puis appuyez de nouveau sur [ENTER] pour confirmer.

Pour modifier le programme sélectionné

1. Appuyez sur [, ] pour sélectionner le nombre du programme.
2. Appuyer sur les touches numériques pour modifier chaque éléments. (WMA MP3 JPEG MPEG4 DivX Appuyez sur [ENTER] pour confirmer la sélection.)

Pour effacer le programme selectionné

1. Appuyez sur [, ] pour Sélectionner le numéro du programme.
2. Appuyez sur [CANCEL] (ou appuyez sur [, , , ] pour sélectionner "Clear" et appuyez sur [ENTER]).

Pour effacer le programme entier

Selectionnez "Clear all" avec [, , , ] fais appuyez sur [ENTER].

Le programme entier est également effacé si vous mettez l'appareil hors tension, ouvrez le tiroir de disque ou sélectionné une autre source.

Lecture aléatoire

1 DVD-V WMA MP3 JPEG MPEG4 DivX

Appuyez sur les touches numériques pour sélectionner un groupe ou un titre.
(WMA MP3 JPEG MPEG4 DivX Appuyez sur [ENTER] pour enregistrer la sélection.)

Example: DVD-V

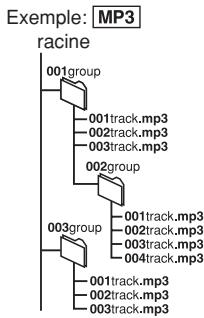

Lecture des disques de données

WMA MP3 JPEG MPEG4 DivX

La selection "Play as Data Disc" dans le Other Menu (Menu Autres) ( page 24) prendra effet si les fonctions suivantes sont indisponibles pour dire des contenus video WMA, MP3, JPEG, MPEG4 ou DivX.

• Lectures de disques HighMAT™ (→ page 20).

Lecture des éléments dans l'ordre (Playback Menu)

2 Pour sélectionner "All", "Audio", "Picture" ou "Video".

Pour quitter l'écran

Appuyez sur [TOP MENU].

Lecture à partir de l'objet sélectionné (Navigation Menu)

2 Pour selectionner le groupe.

3 Pour lire le contenu d'un groupe dans l'ordre.

Pour lancer la lecture à partir du contenu sélectionné.

Pour faire l'écoute de contenu WMA/MP3 tout en affichant une image JPEG à l'écran

Selectionnez d'abord le fichier JPEG, puis le contenu audio.

(Cela ne fonctionne pas dans l'ordre inverse.)

Pour quitter l'écran

Appuyez sur [MENU].

Utilisation du sous-menu

1 Pendant que le menu Navigation s'affiche FUNCTIONS

2 Pour selectionner un élément.

Les options affichées varient selon le contenu du disque.

√Multi	Les groupes et les contenus sont affichés
List	Contenu uniquement
Tree	Groupes uniquement
Thumbsail	Images miniatures JPEG
Next group	Pour aller dans le groupe suivant WMA MP3
Previous group	Pour aller dans le groupe précédent WMA MP3
All	WMA/MP3, JPEG, MPEG4 et video DivX
Audio	WMA/MP3 uniquement
Picture	JPEG uniquement
Video	MPEG4 et video DivX uniquement
Help display	Pour commuter entre les messages d'aide et l'indicateur du temps de lecture écoulé
Find	Pour faire une recherche de containu ou titre de groupe (⇒ voir ci-dessous)

Recherche sur un titre de contenu ou de groupe

Mettez en surbrillance un titre de groupe pour effectuer une recherche dans le groupe, ou un titre de contenu pour lancer une recherche sur le contenu.

1 Lorsque le sous-menu est affiché (=> voir ci-dessus) Pour selectionner "Find".

2 Pour sélectionn un caractère.

• Répétez l'opération pour saisir un autre caractère.
• La recherche s'applique également aux minuscules.
• Appuyez sur [▲, ▲] pour sauter entre A, E, I, O et U.
• Appuyez sur [←] pour effacer un caractère.
• Laissez l'astérisque (*) pour rechercher les titres contenant le caractère saisi.
• Effacez l'astérisque () pour rechercher les titres commençant par le caractère saisi. Pour ajouter de nouveau l'astérisque (), affichez de nouveau le sous-menu et sélectionnez "Find"

3 Pour sélectionner "Find".

L'écran de résultat de recherche apparait.

4 Pour selectionner le contenu ou groupe.

Lecture de disques HighMATTM

WMA MP3 JPEG

1 TOP MENU

DIRECT

NAVIGATOR

2 Pour selectionner les éléments

• Répétez cette étape si nécessaire. Exemple:

Pour modifier l'image d'arrière-plan du menu Appuyez sur [FUNCTIONS].

L'imag de fond est remplacée par celle qui se touve sur le disque.

Pour quitter l'écran

Appuyez sur [■, STOP].

Sélection à partir de la liste

1 Pendant la lecture

PLAY LIST

2 Pour aller de l'une à l'autre des listes " Playlist", "Group" et "Content".

3 Pour selectionner un élément.

Pour quitter l'écran

Appuyez sur [MENU].

Lecture de disques RAM et DVD-R/-RW (DVD-VR)

DVD-VR

• Les titres n'apparaissent que si les titres sont enregistrés sur le disque.
• Vous ne pouvez pas modifier les programmes, les listes de lecture et les titres de disque.

Lecture des programmes

1 TOP MENU

DIRECT

NAVIGATOR

2 Pour selectionner le programme

• Appuyez sur [▶] pour afficher le content du programme et du disque.

Pour quitter l'écran

Appuyez sur [DIRECT NAVIGATOR].

Lecture d'une liste de lecture

Applicable uniquely si le disque contient une liste de lecture.

1 MENU

PLAYLIST

2 Pour selectionner la liste de lecture

Pour quitter l'écran

Appuyez sur [PLAY LIST].

Lecture de la piste selectionnée dans le disque CD Texte

CD

Les titres apparaissent avec la lecture du disque contenant le texte CD.

1 TOP MENU

DIRECT NAVIGATOR

DU

FETATIST

2 Pour selectionner la piste

ENTER

• Appuyez sur [FUNCTIONS] pour afficher la condition de lecture et la position actuelle.

Pour quitter l'écran

Appuyez sur [TOP MENU] ou [MENU].

4 Appuyer pour quitter.

Les éléments affichés différeront selon le type de disque et selon le format d'enregistrement.

Menu des fonctions (Functions)

Program Group Title Chapter Track Playlist Content	Pour lancer la lecture depuis un élément spécifique Exemple: DVD-VR Pour sélectionner le programme 12 Appuyez sur les touches numériques: 1, 2 ENTER Functions Program 2/16 Time 0:34:15 Audio
Time	[La fonction de relevé de temps (Time Slip) ne fonctionne pas avec les disques +R/+RW.] Pour faire un saut vers l'avant ou vers l'arrière (Time slip) (pendant la lecture) 1. Appuyez deux fois sur [ENTER] pour afficher l'indicateur Time Slip. 2. Appuyez sur [▲, ▼] pour sélectionner le temps, puis appuyez sur [ENTER]. • Appuyez sur et maintenez enforcée la touche [▲, ▼] pour modifier plus vite. Pour modifier l'affichage du temps écoulé ou restant
Video	MPEG4 DivX Pour afficher le nombre de pixels DivX Fs (images par seconde) est également affchéé.
Audio	DVD-V DivX (avec pistes son multiples) Pour sélectionner une piste son DVD-VR VCD DivX Pour sélectionner "LR", "L", "R" ou "L+R" DVD-V (Disques karaoke) Pour sélectionner "On" ou "Off" pour les voix Sélectionner "Off", "V2", "V1" ou "V1+V2" pour des sélections vocales différentes • Pour plus de détails, veuillez dire les instructions qui accompagnent le disque.

Audio	Type de signal et données LPCM/PPCM/Digital/DTS/MP3/MPEG: Type de signal kHz (Fréquence d'échantillonnage)/bit/ch (Nombre de canaux) Exemple: 3/2 .1ch .1: Effet BASSE FRÉquence (ne s'affiche pas s'il n'y a aucun signal) 0: Pas de surround 1: Surround mono 2: Surround stéréo (gauche/droite) 1: Central 2: Avant gauche + Avant droit 3: Avant gauche + Avant droit + Central • DivX Sur un disque video DivX, le démarrage de la lecture peut prendre quelques temps si vous modifiez la piste audio.
	WMA MP3 Pour afficher le débit binaire courant ou la fréquence d'échantillonnage
Number Select	VCD avec contrôle de la lecture PourCHOISIR un nombre Pendant que le menu du disque est affchéé, Appuyer sur [▲,▼] ⇒ Appuyer sur [ENTER] • Pour un changement plusrapide des numérios, appuyez et maintenez enfoncé. [▲,▼].
Thumbnail	JPEG Pour afficher les images miniatures
Subtitle	DVD-V DivX (avec sous-titres multiples) VCD (SVCD uniquement) Pour sélectionner la langue des sous-titres • Sur +R/+RW, un numéro de sous-titre peut apparaître à la place des sous-titres qui ne sont pas affichés. • DVD-VR "On" ou "Off" apparaît uniquement avec les disques comportant la fonction d'activation/désactivation des sous-titres (la fonction d'activation/désactivation des sous-titres ne peut pas être enregistrée à partir des enregistrurs de DVD Panasonic). • À propos de la visualisation des textes des sous-titres DivX (⇒ page 29).

Menu des fonctions (Functions) (suite)

Marker (VR)	DVD-VR Pour acceder à un marqueur inséré avec un enregistrateur DVD-Viséo Appuyez sur [▲, ▼] ⇒ Appuyez sur [ENTER]	Slideshow	Pour activer/désactiver le diaporama On ↔ Off Pour modifier l'intervalle entre les images du diaporama 1 (Rapide) à 5 (Lent)
Angle	(avec angles multiples) Pour sélectionner un angle de visionnement
Rotate Picture	Pour faire pivoter une image	Other Settings	(⇒ voir ci-dessous)

Other Settings (Autres régles)

Play Speed	DVD-V DVD-VR Pour changer la vitesse de lecture - de "x0.6" à "x1.4." • Appuyez sur [>, PLAY] pour lancer la lecture normale. •Après avoir modifié la vitesse. - Le Dolby Pro Logic II n'a rien effet. - La sortie audio commute en stéroid 2 canaux. - La fréquence d'échantillonnage de 96 kHz passée à 48 kHz. • Cette fonction peut être inefficace selon l'enregistrement du disque.	■ Picture Menu (Menu Image)
		Picture Mode	Normal Cinema1 : Adoucit l'image et améliorer l'affichage des détails dans les scènes sombres. Cinema2 : Rend l'image plus nette et fait resortir les détails dans les scènes sombres. Animation: Convient pour l'animation. Dynamic : Améliore le contraste pour des images puissant. User : Appuyez sur [ENTER] pour sélectionner "Picture Adjustment" (→ voir ci-dessous)
■ Play Menu (Menu de lecture)			Picture Adjustment Contrast : Augmente le contraste entre les parties claires et sombres de l'image. Brightness : Illumine l'image. Sharpness : Régle la nettable des lignes horizontales. Colour : Ajuste la teinte de la couleur de l'image. Gamma : Ajuste la luminosité des parties sombres. Depth Enhancer: Réduit le bruit brut à l'arrière-plan, pour creer une plus grande sensation de profondeur.
Repeat	(Uniquement lorsque le temps de lecture éçoulé peut s'afficher.) DVD-V : Off (Désactivé) → Chapter (Chapitre) → Title (Titre)* DVD-VR : Off (Désactivé) → Program (Programme) → All (Tout) Pendant la lecture d'une liste de lecture : Off (Désactivé) → Scene (Scène) → Playlist (Liste de lecture) VCD|CD : Off (Désactivé) → Track (Piste) → All (Tout) WMA|MP3|MPEG4|DivX : Off (Désactivé) → Content (Contenu) → Group (Groupe)* JPEG : Off (Désactivé) → Group (Groupe)* * "All" (Tout) est affchéé pendant la lecture programmée ou aléatoire.	Video Output Mode	Pour sélectionner la qualité d'image la mieux adaptée à votre télévisuer (Les enregistrents videoe seront convertis en et sortis comme videoe de haute définition) Quand une connexion HDMI est utilisé et le "Video Mode" (→ page 26, onglet "HDMI") est réglé sur "On". *480p/576p/720p/1080p (progressif) *480i/576i/1080i (entrelacé) • Choisissez une source videoe marquée d'un "*". Le signe "*''indique que la source videoe est compatible avec votre télévisuer. • Des distortions d'images peuvent résulter de la sélection d'une source videoe dépourvue du signe "*". Si l'image est déformée, appuyez avec insistence sur [CANCEL] jusqu'à ce que l'image soit correcte. • Le débit provenant des bornes COMPONENT VIDEO OUT sera "480i" ou "576i". Quand la connexion HDMI n'est pas en utilisation et "Video Mode" (→ page 26, onglet "HDMI") est réglé sur "Off" *480p/576p (progressif) *480i/576i (entrelacé) Lorsque vous sélectionnez "xxx*xp" (progressif) et qu'un écran de confirmation apparait, sélectionnez "Yes" uniquement si l'appareil est racordé à un télévisuer compatible avec la sortie progressive. * Les numérios affichés dépendant du disque en cours de lecture. L'un des numérios indiqués ci-dessus est affchéé.
A-B Repeat	Sauf DVD-VR (Partie avec image fixe) JPEG MPEG4|DivX Pour répéter une section donnée Appuyez sur [ENTER] aux points de début et de fin. Appuyez à nouveau sur [ENTER] pour annuler.
Advanced Disc Review	DVD-V (Sauf +R/+RW) DVD-VR (Sauf pour les images fixes et lors de la lecture d'une liste de lecture) Permet de parcourir le contenu du disque et de commencer la lecture à partir de la position séLECTIONnée. Vous pouvez sélectionner "Intro Mode" ou "Interval Mode" dans "Advanced Disc Review" de l'onglet "Disc" (→ page 25). Example: DVD-VR Program 4 Time 0:01:06 Appuyez sur [>, PLAY] lorsque vous trouze un titre ou un programme de votrechoix. • Cette fonction peut être inopérante selon le disque et la position de lecture. • DVD-VR Cette fonction est inopérante lors de la lecture d'une liste de lecture (→ page 20).

Other Settings (Autres régles) (suite)

Picture Menu (Menu Image)

Transfer Mode	Si vous avez choisi "xxx+p" (progressif) ou "1080i" (entrelacé) (→ page 22, "Video Output Mode), sélectionnéz la méthode de conversion de source progressive convenant au type de matériel. • Le paramètre repasse en mode Auto ou Auto1 si vous ouvrez le tiroir de disque, mettez l'appareil hors tension ou sélectionnéz une autre source. Lors de la lecture de disques PAL, de contenus MPEG4 ou DivX video Auto : Déetect automatiquement le contentu filmique et video et le convertit de manière appropriée. Video : Sélectionnéz lorsque vous utilisez Auto et que le contenu apparait déformé. Film : Sélectionnéz si les bords du contenu filmique apparaisent irréguliers ou non rognés lorsque Auto est sélectionné. Néanmoins, si le contenu video est déformé comme indiqué sur l'illustration de droite, sélectionnéz Auto. Lors de la lecture de disques NTSC Auto1 : Déetect automatiquement le contenu filmique et video et le convertit de manière appropriée. Auto2 : En plus de Auto1, déetect automatiquement les contenus filmsus de différentes vitesses de défilament et les convertit de manière appropriée. Video : Sélectionnéz lorsque vous utilisez Auto1 et Auto2, et que le contenu apparaît déformé.
Source Select	DivX Lorsque vous sélectionnéz "Auto" la méthode de construction du contenu DivX est automatiquement reconnue et sortie. Si l'image est déformée, sélectionnéz "I (Interlace)" ou "P (Progressive)" selon la méthode de construction utilisée lors de l'enregistrement du contenu sur le disque. Auto I (Interlace) P (Progressive)
HD Picture Enhancer	Fonctionne quand la connexion HDMI est enutilisation et "Video Mode" (⇒ page 26, ongel "HDMI") est réglé sur "On". Pour rendre plus nette la qualité d'image "720p", "1080i" et "1080p" Off ↔ 1 ↔ 2 ↔ 3 (image la plus nette) ↑↑
HDMI Colour Space	Fonctionne quand la connexion HDMI est enutilisation et "Video Mode" (⇒ page 26, ongel "HDMI") est réglé sur "On". Pour sélectionner la couleur d'image qui convient à votre téléviseur RGB YCbCr (4:4:4) YCbCr (4:2:2) • Si le réglage ci-dessus n'est pas compatible avec votre téléviseur, il ne sera pas affché. • "RGB Range" (⇒ page 26, ongel "HDMI") est disponible quand "RGB" est sélectionné.

Audio Menu (Menu Audio)

Dolby Pro Logic II	(→ page 31, Dolby Pro Logic II)
Dialogue Enhancer	PourAMDREde le dialogue des films plus clairément audible [DVD-V](Dolby Digital, DTS, MPEG, 3-canaux ou plus, avec le dialogue enregistré sur le canal central) [DivX](Dolby Digital, 3-canaux ou plus, avec le dialogue enregistré sur le canal central) On ↔ Off

Display Menu (Menu Affichage)

Information	JPEG: On ↔ Off
Subtitle Position	0 à -60
Subtitle Brightness	Auto, 0 à -7
4:3 Aspect	Pour sélectionner le type d'affichage des images créées pour les écrans à rapport de format 4:3 sur un téléviseur à rapport de format 16:9 Normal: Allonge l'image en largeur. Auto: Agrandit les images Letterbox 4:3 afin qu'elles occupte une plus grande partie de l'écran. Les autres types d'image apparaissent en entier, au centre de l'écran. Shrink: Les images apparaissent au centre de l'écran. Zoom: Agrandit jusqu'àr rapport de format 4:3. Si votre téléviseur est équipé d'une fonction similaire, il est préféable de l'utiliser pour obtenir un meilleur effet.
Just Fit Zoom	DVD-V DVD-VR VCD Pour sélectionner une taille d'écran adéquate pour l'écran de votre téléviseur Auto 4:3 Standard European Vista 16:9 Standard American Vista Cinemascope 1 Cinemascope 2 Exemple: 4:3 Standard (4:3)→ European Vista (1.66:1)→ 16:9 Standard (16:9)→ American Vista (1.85:1)→ Cinemascope1 (2,35:1)→ Cinemascope2 (2,55:1)→ MPEG4 DivX Standard (x 0,25 tout l'écran) Original (taille tellée qu'enregistree) Full (toult l'écran) · Cette fonction peut être inefficace selon l'enregistrement du disque.

Other Settings (Autres régles) (suite)

Display Menu (Menu Affichage) (suite)

Manual Zoom	Pour effectuer le zoom avant et le zoom arrière manuellement - par pas de 0,01 unité de "x1.00" à "x1.60" - par pas de 0,02 unité de "x1.60" à "x2.00" - par pas de 0,05 unité de "x2.00" à "x4.00" (MPEG4 DivX uniquely) · Pour modifier plus rapidement les étapes, appuyez sur la touche [▲, ▼].et maintenez-la enfoncée. · MPEG4 DivX Le zoom jusqu'à "x4.00" peut ne pas fonctionner en fonction du téléviseur raccordé et de ses réglages.
Bit Rate Display	DVD-V DVD-VR VCD MPEG4 DivX On ↔ Off
GUI See- through	Pour rendre le menu à l'écran transparent Off, On, Auto
GUI Brightness	Pour ajuster la luminosité de l'écran -3 à +3
HDMI Status	Donne diverses informations quand il y a connexion à la borne HDMI AV OUT (→ voir ci-dessous, Confirmation de l'information HDMI)

Other Menu (Menu Autres)

Setup	(→ page 25)
Play as DVD-VR, Play as HighMAT ou Play as Data Disc	Pour utiliser les fonctions pour les disques de données (→ page 19) (Pour la lecture de contenus video MP3, JPEG, MPEG4 ou DivX sur DVD-RAM, ou pour la lecture d'un disque HighMAT sans utiliser la fonction HighMAT) Sélectionnez “Play as Data Disc”.

Confirmation de l'information HDMI

Example:

HDMI Status — HDMI is connected.		État de la connexion
HDMI Information
Audio Stream	PCM	Indique le type de signal de sortie.
Max Channel	2ch	Indique le nombre de canaux audio.
Colour Space	YCbCr (4:4:4)/YCbCr (4:2:2)/RGB	(⇒ page 23, HDMI Colour Space)
Video Format	480i/576i/480p/576p 720p/1080i/1080p	(⇒ page 22, Video Output Mode)

Remarque

Tous les types possibles de sources sont affichés.
- La source actuelle pour "Audio Stream", "Video Format" et "Colour Space" sera mise en évidence.

(Si yous selectionnez une source video depourvue du signe * dans "Video Output Mode" du Picture Menu (Menu Image), le format

video sélectionné ne sera pas mis en évidence).

Quand "Off" est selectionne dans "Audio Output" ( page 27, onglet "HDMI"), --appaifra dans "Audio Stream" et "Max Channel".

1 Afficher le menu Setup (installation).

-RETURN

-SETUP

(Appuyez et maintenez

la touche enforcée)

2 Sélectionner l'onglet.

3 Sélectionner l'objet.

4 Effectuer les réglages.

1

②

3

4

5

6

7

8

9

0

(≥10)

5 Appuyer pour quitter.

• Si vous n'avez pas effectué QUICK SETUP (→ page 12), l'écran QUICK SETUP apparait.

• Les réglages demeurent tels quels même si vous commutez l'appareil en mode d'attente.

• Les éléments soulignés dans le tableau suivant sont des réglages d'usine.

QUICK SETUP permit de régler successivement des éléments dans la zone ombragée.

Réglages du lecteur

■ Onclet "Disc"
Audio Choisissez la langue audio.	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Original×1	• Spanish • Other*****×2
Subtitle Choisissez la langue des sous-titres.	• Automatic×3 • Spanish	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Other*****×2
Menuus Choisissez la langue des menus du disque. La modification de la langue de menu dans QUICK SETUP entraine également celle du présence réglage.	• English • Polish	• French • Swedish	• German • Dutch	• Italian	• Spanish
	• Other*****×2
Advanced Disc Review (⇒ page 22)	• Intro Mode: Fait défilier chaque titre ou programme. • Interval Mode: Fait défilier chaque titre ou programme ainsi que chaque intervalle de 10 minutes dans un titre ou programme.
Ratings Spécifiez un niveau de protection parentale pour limiter l'accès à la lecture des DVD-Viséo.	Réglage des niveaux de protection parentale (Lorsque le niveau 8 est sélectionné) • 8 No Limit • 1 à 7 • 0 Lock All: Pour empêcher la lecture des disques sans niveau de protection parentale.
	Modification des niveaux de protection parentale (Lorsque le niveau 0 à 7 est sélectionné) • Unlock Player • Change Password • Change Level • Temporary Unlock
	Si vous spécifiez un niveau de protection parentale, un écran de saisie de mot de passer apparaît. Suivez alors les instructions à l'écran. Choisissez un mot de passer que vous ne risqués pas d'oublier. Un écran de message apparaîtra à chaque insertion d'un DVD-Viséo de niveau de contrôle supérieur à celui que vous avez spécifique. Entrez votre mot de passer et suivez les instructions à l'écran.

^※ La langue originale désignée sur le disque est sélectionnée.
^空2 Entrer un numero de code en vous referant au tableau (→ page 4).
^※3 Si la langue selectionnée pour "Audio" n'est pas disponible, le sous-titre apparait dans cette langue (si elle est disponible sur le disque).

QUICK SETUP permet de régler successivement des éléments dans la zone ombragée.

Réglages du lecteur (suite)

Onglet "Video"

TV Aspect

Choisissez le réglage qui convient au téléviseur utilisé et à vos préférences.

• 4:3 Pan&Scan: Téleviseur à rapport de format classique (4:3) Les côtés de l'image pour écran large sont coupés afin qu'elle s'ajuste parfaitement sur l'écran (sau sf le disque l'interdit).
• 4:3 Letterbox: Télévisueur à rapport de format classique (4:3) L'imag pour écran large est affichée en style Letterbox (non recadré).

TV Type

Sélectionné l'option qui correspond au type de télévisueur utilisé.

Si vous avez raccordé un écran au Plasma, ajustez cette valeur si vous nezotz un décalage entre le son et l'image.

0ms

20ms

40ms

• 60ms

80ms

100ms

Choisissez le format de signal video pour la sortie via la borne SCART (AV) et la borne Composantes.

Video/YPbPr

S-Video/YPbPr

• RGB/No Output

Still Mode

Spcificiez le type d'image à afficher en mode de pause.

Automatic

^※4 Field: L'image n'est pas floue, mais la qualité d'image est inférieure.
※ 4 Frame: La qualité d'ensemble est élevé, mais l'image peutSEMbler floue.
PAL60: Une fois connecté à un téléviseur PAL.
- NTSC: Une fois connecté à un téléviseur NTSC.

NTSC Disc Output

Choisissez la sortie PAL 60 ou NTSC lors de la lecture des disques NTSC ( page 13, Systèmes video).

Modifiez the signal video à émettre pour le format JPEG, MPEG4 et video DivX si l'affichage des images n'est pas uniforme pendant la lecture.

PAL
Automatic
- NTSC/PAL60: La sortie dépendra du réglage "NTSC Disc Output" (→ voir ci-dessus).

Onglet "Audio"

Dolby Digital×5	· Bitstream · PCM	Sélectionnez de manière à correspondre avec le type d'équipement raccordé à la borne HDMI AV OUT (→ page 11)
DTS Digital Surround×5	· Bitstream · PCM	Sélectionnez "Bitstream" quand l'équipement est à même de décoder des données bitstream (forme numérique de données multicanal). Autrement, sélectionner "PCM".
MPEG×5	· PCM · Bitstream	(Si le train de bits arrive à l'équipement sans être décodé, des niveaux élevés de bruit, susceptibles d'endommager tant vos haut-parleurs que vous ouïe, peuvent être émis.)
Dynamic Range Compression		· Off · On: Ajuste le son pour le rendre plus net lorsque le volume est peu élevé, en compressant la gamme dynamique qui sépare les niveaux inférieur et supérieur du son. Convient à l'écoute en fin de soitée. (Fonctionne uniquement avec Dolby Digital)
Speaker Settings (→ page 27) Spécifie le temps de retard pour les haut-parleurs central et surround.		· Central: 0.0/1.0/2.0/3.0/4.0/5.0 ms · Surround (G/D): 0.0/5.0/10.0/15.0 ms

Onglet“HDMI”

RGB Range

Réglez "HDMI Colour Space" sur "RGB" (→ page 23, Picture Menu).

Standard
- Enhanced: Quand les images noir et blanc ne sont pas nettes.

Video Mode

• On: Quand la connexion se fait par la borne HDMI AV OUT. Sortie video par la borne HDMI. La sortie video se fait aussi par la borne COMPONENT VIDEO OUT, mais seulement en 480i ou 576i (entrelacé). Quand la connexion se fait par la borne SCART (AV), le signal RGB ne sort pas.
• Off: Quand la connexion se fait par la borne COMPONENT VIDEO OUT ou par la borne SCART (AV). La video的到来 de la borne COMPONENT VIDEO OUT ou de la borne SCART (AV) selon le réglage du "Video Output Mode" (→ Page 22, Menu Image) ou de la borne SCART (AV) selon le réglage de "Video Out (AV/Component)" dans l'onglet "Védo" (→ voir plus haut). La video viennent aussi de la borne HDMI AV OUT, mais uniquement en 480p/576p (progressif).

Réglages du lecteur (suite)

■ Onglet "HDMI" (suite)
Audio Output	· On: Quand la sortie audio se fait par la borne HDMI AV OUT. (Dépendant des capacité de l'équipement raccordé, la sortie audio peut être différente des réglages audio de l'appareil principal.) · Off: Quand la sortie audio ne se fait pas par la borne HDMI AV OUT. (La sortie audio se fait en utilisant les réglages de l'appareil principal.)
VIERA Link ("HDAVI Control")	· On: La fonction "HDAVI Control" du lien VIERA est disponible. (⇒ page 34). · Off

Onglet "Display"

Menu Language	• English • Français • Deutsch • Italiano • Espanol • Polski • Svenska • Nederlands
On-Screen Messages	• On • Off
Background during Play Sélectionnez l'image de fond au cours de la lecture JPEG, MPEG4 et video DivX.	• Black • Grey

Onglet "Others"

FL Dimmer Modifie la luminosité de l'afficheur de l'appareil.	• Bright • Dim • Auto: L'afficheur s'assombrit, mais il s'éclaire lorsque vous exécutez des commandes.
DivX Registration Affiche le code d'enregistrement de l'appareil.	Vous avez besoin de ce code d'enregistrement pour acheter et dire du contenu DivX video à la demande (VOD). (⇒ page 29, "À propos du contenu DivX VOD")
QUICK SETUP	• Yes • No
Re-initialise Setting Rétablit toutes les valeurs par défaut des menus Setup (configuration).	• Yes: L'écran de saisie du mot de passerappeaît si "Ratings" (⇒ page 25) estdéfiñi. Veuillez saisir le même mot de passer. Lorsque "INIT" disparaît de l'afficheur, mettez l'appareil hors tension puis à nouveau sous tension. • No

Modification du temps de retard des haut-parleurs

S'applique à la lecture audio multicanal

(Haut-parleurs central et surround uniquement)

Pour une écoute optimale du son à 5,1 canaux, toutes les enceintes, à l'exception de l'enceinte d'extrème-graves, doivent se couver à une distance identique de la position d'écoute. Si vous nevez placer le haut parleur central ou les haut parleurs surround plus pres de la position d'écoute, ajustez le temps de retard pour compenser cette différence.

Si la distance a ou b est inférieure à c , consultez le tableau correspondant pour couver la différence, puis effectuez le réglage recommandié.

Haut-parleur central
Différence (environ)	Réglage
30 cm	1.0 ms
60 cm	2.0 ms
90 cm	3.0 ms
120 cm	4.0 ms
150 cm	5.0 ms

Haut-parleur surround
Différence (environ)	Réglage
150 cm	5.0 ms
300 cm	10.0 ms
450 cm	15.0 ms

Pour entrser lesreglages des enceintes

1 Appuyez sur [ , ] pour selectionner la case du temps de retard et appuyez sur [ENTER].
2 Appuyez sur [ , ] pour régler le temps de retard et appuyez sur [ENTER].

Pour terminer le réglage des enceintes

Appuyez sur [4] pour sélectionner "Exit", puis appuyez sur [ENTER].

Remarque

Lorsque vous modifiez le réglage du haut-parleur surround pour Dolby Digital, le réglage change également pour Dolby Pro Logic II. Exemple: les réglages de MUSIC sont identiques à ceux de Dolby Digital.

Dolby Digital	Dolby Pro Logic II
	MUSIC	MOVIE
0 ms	0 ms	10 ms
5 ms	5 ms	15 ms
10 ms	10 ms	20 ms
15 ms	15 ms	25 ms

Astuce pour la réalisation de disques de données

Lorsqu'il y a plus de huit groupes, les groupes à partir du huitieme sont affichés sur une ligne verticale dans l'écran menu.
Lordre d'affichage de I'ecran de menu peut differer de celui de I'ecran d'ordinateur.
- Cet apparéil ne peut pas dire les fichiers enregistrés via la méthode Packet Write.

DVD-RAM

• Les disques doivent être conformes à la norme UDF 2.0.

DVD-R/RW

• Les disques doivent être conformes au pont UDF (UDF 1.02/ISO9660).
• Cet apparéil ne prend pas en charge la multisession. Seule la session par défaut est lue.

CD-R/RW

• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).
• Cet appeareil prend en charge la multisession, mais la lecture met plus de temps à commencer lorsqu'il y a un grand nombre de sessions. Pour éviter cela, limite le plus possible le nombre de sessions.

Pour nommer les dossiers et fichiers

Sur cet apparéil, les fichiers sont traités comme du contenu et les dossiers comme des groupes.

Lors de l'enregistrement, attribuez un préfixe aux noms de dossier et de fichier. Il peut s'agir de nombres dotés d'un même nombre de chiffres, et vous pouvez le faire dans l'ordre dans lequel vous souhaitez les dire (cette fonction est parfois inopérante). Les fichiers doivent avoir l'extension ( voir ci-dessous).

WMA (Extension:“.WMA” ou“.wma”)

• Débit de compression compatible : entre 48 kbps et 320 kbps.
• La lecture des fichiers WMA protégés contre la copie n'est pas possible.
• Cet apparéil ne prend pas en charge Multiple Bit Rate (MBR).

MP3(Extension:".MP3"ou."mp3")

• Débit de compression compatible : entre 32 kbps et 320 kbps.
• Cet apparéil ne prend pas en charge les balises ID3.
• Fréquences d'échantillonnages prises en charge:

DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24, 44,1 et 48 kHz

• CD-R/RW: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 et 48kHz

JPEG (Extension:“.JPG”,“.jpg”,“.JPEG” ou“.jpeg”)

• Les fichiers JPEG pris au moyen d'un apparéil photographique numérique conforme à la norme DCF (Design rule for Camera File system) Version 1.0 sont lus par cet apparéil. Les fichiers qui ont été modifiés,édités ou sauvégardés au moyen d'un programme informatique de traitement d'images ne peuvent être affichés.
• Cet apparéil ne peut pas afficher les images en mouvement, les fichiers de format MOTION JPEG et autres formats similaires, les images fixes autres que JPEG (Exemple: TIFF), ni litre le contenu audio qui accompagne ces images.

MPEG4 (Extension:“.ASF”ou“.asf”)

• Avec cet apparéil, vous pouvez dire des données MPEG4 [conformes aux specifications SD VIDEO (norme ASF)/MPEG4 (Profil simple) du système video/audio G.726], enregistrées avec plusieurs caméscopes SD ou des enregistrleurs DVD Panasonic.
• La date d'enregistrement peut être différente de la date courante.

DivX (Extension: ".DIVX", ".divx", ".AVI" ou ".avi")

• Il vous est possible de dire toutes les versions de DivX® video (y compris DivX®6) [DivX système video/MP3, Dolby Digital ou MPEG système audio] au moyen de la lecture standard de fichiers media DivX®. Les fonctions ajoutées au moyen de DivX Ultra ne sont pas prises en charge.
• Les fichiers DivX supérieurs à 2 Go et les fichiers sans index risquent de ne pas être lus correctement sur cet apparéil.
• Cet apparéil prend en charge toutes les résolutions, jusqu'à une résolution maximum de 720 x 480 (NTSC)/720 x 576 (PAL).
• Cet apparéil vous permet de sélectionner jusqu'à huit types d'audio et de sous-titres.

Le contenu DivX Video-on-Demand (VOD) est codé pour assurer la protection des droits d'auteur. Pour dire du contenu DivX VOD sur cet apparéil, vous doivent préalablement l'enregistrer.

Suivez les instructions en ligne pour acheter du contenu DivX VOD afin de saisir le code d'enregistrement de l'appareil et l'enregistrer.

Pour plus d'informations sur DivX VOD, visitez le site www.divx.com/vod.

■ Afficher le code d'enregistrement de l'appareil

() page 27, "DivX Registration" dans l'onglet "Others")

• Il est conseilé de noter ce code afin de le consulter ultérieurement.

• Àprous la première lecture d'un contenu DivX VOD, un autre code d'enregistrement s'affiche dans "DivX Registration". N'utilise pas ce code d'enregistrement pour acheter du contenu DivX VOD. Si vous utilise ce code pour acheter du contenu DivX VOD, et si vous lisiez ce contenu sur cet appeareil, vous ne pourrez plus dire le contenu acheté à l'aide du code précédent.

• Si vous achetez du contenu DivX VOD à l'aide d'un code d'enregistrement différent de celui de cet apparéil, vous ne pourrez pas dire ce contenu. ("Authorization Error" s'affiche.)

À propos du contentu DivX qui ne peut être lu qu'un certain nombre de fois

Certsains contenus DivX VOD ne peuvent être lus qu'un certain nombre de fois. Au cours de la lecture de ce type de contentu, le nombre de lectures restantes est affiché. Vous ne pouvez plus dire ce contentu lorsque le nombre de lectures restantes est égal à zéro. ("Rented Movie Expired" s'affiche.)

Lors de la lecture de ce contenu

• Le nombre de lectures restantes est diminué d'un point si
• vous appuyez sur [°] ou appuyez sur et maintenez enforcée la touche [-SETUP].
• vous appuyez sur [■, STOP]. (Appuyez sur [■, PAUSE] pour interrompre la lecture.)
• vous appuyez sur [I_▲, ▷■] (passer) ou [←, ▷■] (lent/chercher) etc. et vousatteignez un autre contenu ou le début du contenu en cours de lecture.
• La fonction Reprendre (→ page 17, Arrêt) sera inopérante.

Concernant l'affichage du texte des sous-titres DivX DivX

Avec cet apparéil, il est possible d'afficher le texte des sous-titres enregistrés sur un disque video DivX. Cette fonction n'a pas de rapport avec les sous-titres spécifiés dans les specifications standard du DivX et n'a pas de standard défini. Dépendant de la méthode utilisée pour creer le fjichier, les fonctions suivantes peuvent ne pas être disponibles.

■ Afficher le texte des sous-titres

1 Pendant la lecture, appuyez sur [FUNCTIONS] et appuyez sur [ , ] pour selectionner "Subtitle".

• Les fichiers video DivX qui n'affichent pas "Text" ne contiennent pas de sous-titres. Le texte des sous-titres ne peut alors pas etre affiché.

2 Appuyez sur [, ] pour sélectionner "On" et appuyez sur [ENTER].

• Si le texte des sous-titres ne s'affiche pas correctement, essayez de modifier les réglages de langue (→ ci-dessous).

Réglages de la langue des sous-titres

1 Pendant la lecture, appuyez sur la touche [−SETUP] et maintenez-la enforcée.
2 Appuyez sur [ , ] pour selectionner "Disc" et appuyez sur [ENTER].
3 Appuyez sur [▲,▼] pour sélectionner "Subtitle Text (DivX)" et appuyez sur [ENTER].
4 Appuyez sur [, ] pour sélectionner "Latin1", "Latin2", "Cyrillic" ou "Turkish". Appuyez ensuite sur [ENTER].
- Le réglage initial est "LATIN2".
- Pour quitter l'écran, appuyez sur la touche [−SETUP] et maintenez-la enforcée.

Types de sous-titres pouvant etre affichés

Le texte de sous-titres replissant les conditions suivantes peut affché au moyen de cet apparéil:

• Format du fichier : MicroDVD, SubRip ou TMPlayer
• Extension du fichier :“.SRT”,“.srt”,“.SUB”,“.sub”,“.TXT” ou“.txt”
• Nom du fichier : Pas plus de 44 caractères (sans l'extension).
• Le fichier video DivX et le fichier de texte des sous-titres se trouvent dans le même dossier. Les noms de fichiers sont identiques, à l'exception de l'extension.
• S'il y a plusieurs fichiers de texte des soustitres dans le même dossier, ils sont affichés par ordre de priorité de la manière suivante :“.srt”,“.sub”,“.txt”.

Limites de cet apparéil

• Les sous-titres ne peuvent etre affiches tels qu'enregistres dans les cas ci-dessous. En outre, dependant de la methode de creation du fichier ou de I'etat de I'enregistrement, il se peut qu'une partie seulement de sous-titres soit affichee ou que les soustitres ne soient pas affiches du tout.

• Quand du texte ou des caractères spéciaux sont inclus dans le texte des sous-titres.

• Quand le volume du fichier dépasse 256 KB.
• Quand des caractères d'un style spécifique sont inclus dans les données des sous-titres.

Les codes spécifique le style des caractères à l'intérieur des fichiers sont affichés comme caractères des sous-titres.

• Quand il se trouve des données d'un format différent dans les données des sous-titres.

• Si le nom du fichier DivX video n'est pas affché correctement sur l'écran menu (le nom du fichier est affché comme “ _”), les sous-titres peuvent ne pas s'afficher correctement.

• Le texte des sous-titres ne peut pas etre affiché quand les fonctions de recherche, de relevé de temps et d'autres sont en cours d'utilisation.
• Le texte des sous-titres ne peut pas etre affiché quand les menus à l'écran, le menu Navigation et d'autres écrans menu sont affichés.

Accord manuel

1 Pour selectionner "FM".

SELECTOR

(appareil principal)

(télécommande)

2 Pour selectionner "MANUAL".

(appareil principal)

3 Pour selectionner la fréquence.

Pour lancer l'accord automatique, appuyez de manière continue sur [V TUNE ] jusqu'à ce que la fréquence commence à défilier. Le défilament cette lorsqu'une station est captée.

Mise en mémoire du canal

Télécommande uniquement

Vous pouvez prerégler jusqu'à 30 stations FM.

1. Lors de l'écoute de l'émission de radio Appuyez sur [ENTER].
2. Lorsque la fréquence et "PGM" clignotent sur l'écran Appuyer sur les touches numériques pour sélectionner le canal.

Pour sélectionner un nombre à 2 chiffres

Example: Pour sélectionner 12,

• Vous pouvez également appuyer sur [V, ∧], puis sur [ENTER].

Si vous mettez en mémoire une nouvelle station sur un canal déjà occupé par une station, cette dernière est effacée de la mémoire.

Sélection des canaux prérglés

1 Pour sélection "FM".

2 Pour selectionner le canal.

VERS

• Vous pouvez également appuyer sur [V, A].
  Pour effectuer l'etape sur l'appareil principal, appuyer d'abord sur [-TUNE MODE] pour selectionner "PRESET" puis sur [V TUNE ] pour selectionner le canal.

Lorsqu'une émission FM stéreo est captée, "ST" s'éclaire sur l'afficheur.

Si le bruit est excessif en FM

Appareil principal uniqueness

Appuyez sur et maintenez enfoncée la touche [-FM MODE] pour afficher "MONO".

Appuyez sur et maintenez enfoncée de nouveau la touche [-FM MODE] pour annuler ce mode.

Le mode est annulé lorsque vous changez de fréquence.

Préroglage automatique

1 Pour sélection "FM".

SELECTOR

(appareil principal)

OU

(télécommande)

2 Appuyez et maintenez la touche enfoncée.

OU

(appareil principal)

(télécommande)

Libérez la touche quand "FM AUTO" s'affiche.

La radio s'accorde à la fréquence la plus basse et commence à pré régler dans ses canaux toutes les stations de radio qu'elle parvient à capter en ordre ascendant.

• "SET OK" s'affiche une fois les stations mises en mémoire, et la radio s'accorde sur la dernière station prérgée.
• "ERROR" s'affiche si la mise en mémoire automatique des stations sur les canaux échoue. Mettez les stations en mémoire sur les canaux manuellement (→ voir à gauche).

Diffusion RDS

Cet apparéil peut afficher les données de texte transmises par le système de données radio (RDS) disponible dans certaines régions.

Si la station que vous écoutez diffuse des signaux RDS, "RDS" s'allume sur l'afficheur.

Lorsque "FM" est sélectionné

FUNCTIONS

PS (réglage d'usine) PTY FREQ

PS :Serviceprogramme
PTY : Type de programme
FREQ: Affichage de la fréquence

Affichages PTY
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M-O-R- M※	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

(musique grand public)

Remarque

Il se peut que les affichages RDS ne soient pas disponibles si la réception est mauvaise.

Remarque

• Les effets sonores suivants peuvent être indisponibles ou ne pas fonctionner dépendant du type de source, disque, format ou format d'enregistrement, ou encore quand un casque à écouteurs est utilisé.
• La qualité sonore peut être moins bonne lors de l'utilisation de ces effets sonores avec certaines sources. Dans ce cas, désactive les effets sonores.
• Il n'est pas possible de brancher en même temps Surroundcher, EQ et Super Surround.

Amélioration du son provenant du haut-parleur central: Focalisation centrale

S'applique aux disques sur lesquels les dialogues sont enregistrés sur le canal central.

Voussoupiez faire en sorte que le son du haut-parleur centralsemblebrovenirdirectementdutéléviseur.

C FOCUS ON C FOCUS OFF

• Fonctionne également lorsque le mode Dolby Pro Logic II est activé.

Amélioration de la quantité des graves: Niveau du subwoofer

Voussouspoucezreglerla quantite de graves.Lappareile selectionne automatiquementle reglagele mieux adapteau typede sourcede lecture.

• Quand le mode AV, AUX ou Digital In est sélectionné

SUB W 1 (réglage d'usine) SUB W 2

SUBW4←SUBW3

Lorsqu'une autre source est selectionnée

SUB W 2 (réglage d'usine) SUB W 3

SUBW1 SUBW4

• Pour vérifier les réglages en cours, appuyez sur [SW.LEVEL].
• Le réglage que vous effectuez est retenu et rappelé chaque fois que vous procéderez à la lecture du même type de source.

Amélioration de l'effet sonore surround: Surround Enhancer

Règle automatiquement chaque haut-parleur pour rehauser l'effet sonore surround de l'audio multicanal. Lors de la lecture audio double canal, le son des haut-parleurs avant G/D passe aussi par les autres enceintes, créé ainsi un effet sonore surround.

(Appuyez et maintenez la

touche enfoncée.)

SRD ENH ON SRD ENH OFF

Changement de la qualite sonore: Mode Egaliseur (EQ)

HEAVY

Confère plus de dynamisme à la musique rock.

CLEAR

: Clarifie lessonsaigus.

SOFT: Pour la musique d'ambiance.

FLAT

: Annuler (aucun effet n'est ajouté) (réglage d'usine).

• Pour vérifier les réglages en cours, appuyez sur [-EQ].
• Vous pouvez ajuster le volume des haut-parleurs surround pour obtenir l'effet surround optimal (→ page 32, Réglage du volume de chaque haut-parleur: Ajustement du niveau des enceintes).
• Il est impossible de brancher EQ et Surround Enhancer en même temps.
• Réglage d'usine quand les sources AV, AUX ou Digital In sont sélectionnées.

Amélioration du son stéreo: Super Surround

Movie

Utilisez ce mode lors de la lecture d'un film.

Music

Ajoute des effets sonores aux sources stéreo.

Off

:Annuler

• Fonctionne uniquement dans les modes FM, AV, Music P. et AUX.
  Super Surround et EQ peuvent être branchés simultanément.

Amélioration du son stéréo: Dolby Pro Logic II

SaufDivX

Dolby Pro Logic II est un décodeur évolué qui extrait un son surround 5 canaux (avant gauche, avant droit, central, surround gauche et surround droit) à partir de sources stéreo, spécifique codées ou non en Dolby Surround.

Movie : Film enregistré en Dolby Surround.
Music : Sources stéreo
Off : Annuler

• Fonctionne uniquement dans les modes DVD/CD, USB et Digital In.
• "DPLII" s'allume lorsqu'un effet est produit.
• Ne fonctionne pas quand la sortie audio se fait par laborne HDMI AV OUT.

Réglage du volume de chaque haut-parleur: Ajustement du niveau des enceintes

C'est une des façon d'obtenir les effets surroundésires.

Preparatifs

1 En cas d'arrêt et en l'absence d'affichage à l'écran Pour lancer un signal test.

TEST

L: Avant gauche

C: Central

R: Avant droit

RS: Surround droit

LS: Surround gauche

• Aucun signal de test n'est émis par le canal SW (subwoofer).

2 Pour régler le volume normalement utilisé pour l'écoute.

3 Pour ajuster le volume pour chaque haut-parleur.

OU

• Ajustez le niveau de l'enceinte pour qu'il soit identique à celui des enceintes avant.

C, RS, LS: -6 dB à +6 dB

Pour arrêter le signal de test

Appuyez à nouveau sur [TEST]

Pour ajuster le niveau des enceintes pendant la lecture

[S'applique à la lecture audio multicanal ou quand Dolby Pro Logic II est activé.]

1. Appuyez en la maintainant enfoncée sur la touche [-CH SELECT] pour selectionner le haut-parleur.

L→C→R→RS→LS→SW

SW: Subwoofer

L'ajustement du canal SW n'est possible que si le disque contient des signaux pour le canal du subwoofer.
- "SW" n'apparait pas sur l'afficheur et ne peut pas être ajusté lorsque "DPLII" est allumé.
- "S" apparait sur l'afficheur quand "MOVIE", "MUSIC" sont selectionnés avec Super Surround (→ page 31).

Dans ce cas, vous pouvez régler les deux niveaux de l'enceinte surround en même temps en utilisant [ , ]

S: -6 dB à +6 dB

2. Appuyez sur [▲] (hausse) ou [▼] (baisse) pour ajuster le niveau pour chacune des enceintes.

C, RS, LS, SW: -6 dB à +6dB

(L, R: Seule la balance est régliable.)

• Pour ajuster la balance des enceintes avant, lorsque "L" ou "R" est selectionné, appuyez sur [▲, ▲].

Fonctionnement des autres apparéils

Raccordement facultatif d'antennes

Utilisez des antennes extérieures si la reception radio est mauvaise.

Antenne FM extérieure

(Utilisation d'une antenn de télévision)

• Déconnectez l'antenne FM interieure.
• L'antenne extérieure doit être installée par un technicien/agréé.

Remarque

• Déconnectez l'antenne lorsque vous n'utilise pas l'appareil.
• N'utilise pas d'antenne extérieure lorsqu'il y a un orage.

Connexion audio facultative pour boîtier décodeur

Cable péritel (non fourni)
- Pour écouter le son provenant du téléviseur, Sélectionnez la sortie audio appropriée (exemple: Moniteur) sur le téléviseur.
Son provenant du téléviseur
- Appuyez sur [EXT-IN] (→ page 36) pour sélectionner l'entrée audio "AV" sur la télécommande.

Connexion audio facultative pour magnétoscope ou téléviseur

Appuyer sur [EXT-IN] (→ Page 15) pour sélectionner "AUX" comme source pour utiliser l'entrée audio.

Cette connexion audio permet la lecture audio au départ du magnétoscope ou du télévisur par l'intermédiaire du système home cinema.

Raccordement et utilisation du Port Musique Facultatif

Le port musical (Music Port) vous permet de raccorder un dispositif externe (par exemple, un lecteur MP3) et d'écouter de la musique grâce à votre système de home cinema.

Preparatifs

Pour éviter que le son soit déformé, assurez-vous que la fonction d'égalisation de votre dispositif externe est désactivée.

1 Baissez le volume et raccordez le dispositif externe (non fourni).

Type de fiche:mini prise stéreo de Ø3,5 mm

2 Pour sélectionner "MUSIC P".

EXT-IN

USB AV AUX D-IN (entree numérique)

MUSIC P

3 Réglez le volume de l'appareil périphérique sur un niveau d'écoute normal. Ensuite réglez le volume de l'appareil principal.

- Vous pouvez b'nécicier d'un son surround quand vous branchez le Super Surround (MOVIE, MUSIC).
(→ page 31).

Raccordement et utilisation USB facultatif

WMA MP3 JPEG MPEG4

La connectivité USB permet la connexion d'un périhérique de stockage de masse USB et la lecture de pistes et de fichiers au départ de ce dernier. De manière générale, des périhériques mémoire USB. (transfert en masse uniquement)

Preparatifs

Avant de connecter un périphérique de stockage de masse USB à l'appareil, assurez-vous que les données qu'il contient ont été sauvegardées.

Il n'est pas recommandé d'utiliser un fil de rallonge USB.
Le pérophérique USB pourrait ne pas être reconnu par l'appareil.

1 Connecter le périphérique de stockage de masse USB (non fourni)

Il n'est pas recommandé d'utiliser un fil de rallonge USB. Le périphérique raccardé par le biais du fil ne sera pas reconnu par cet apparéil.

2 Pour sélectionner "USB" comme source, appuyez plusieurs fois.

Example:

3 Reglez le volume de l'appareil principal.

Utiliser le VIERA Link "HDAVI ControlTM"

Qu'est-ce que le VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" est une fonction pratique qui permet une'utilisation combinée de cet apparéil et d'un télévisuer Panasonic (VIERA) au moyen du "HDAVI Control". Cette fonction peut être exploitée en raccordant les apparéils à l'aide d'un cable HDMI. Voir le mode d'emploi des apparéils à raccorder pour des informations d'utilisation détaillées.

Cet apparéil supporte la fonction "HDAVI Control 2".

Un télévisuer doté de la fonction "HDAVI Control 2" permet l'opération suivante :

Contrôle combiné VIERA Link au moyen de la télécommande du téléviseur (pour “HDAVI Control 2”) ( page 35)

4 Lancez la lecture en selectionnant la piste souhaitation sur le périhérique de stockage de masse USB.

Pour returner à l'écran précédent.

Appuyez sur [-RETURN]

Pour ce qui est des autres fonctions d'utilisation, elles sont similaires à celles décrites dans la section “COMMANDES DE DISQUE”. (→ page 16 à 29).

Disques compatibles

Appareils définis comme périphériques de stockage de masse USB:

• péripériques USB supportant le transfert en masse uniquement.
• péripériques USB supportant USB 2.0 plein régime.

Formats supportés

	Nom du fichier	Extension du fichier
Images fixes	JPG	.jpg .jpeg
Musique	MP3	.mp3
	WMA	.wma
Vidéo	MPEG4×	.asf

• Pour Panasonic D-Snap/DIGA.

Remarque

• CBI (Control / Bulk / Interrupt) n'est pas supporté.
• Les apparèels photographiques numériques utilisant le protocole PTP ou nécessitant un programme d'installation supplémentaire quand ils sont connectés à un PC ne sont pas supportés.
• Un équipement utilisant le système fichier NTFS n'est pas supporté. [Seul le système fichier FAT 12/16/32 (File Allocation Table 12/16/32) est supporté].
• Dépendant de la taille de secteur, certains fichiers peuvent être inutilisables.
• Ne fonctionnera pas avec de l'équipement MTP (Media Transfer Protocol) Janus.
• Nombre maximum de dossiers : 400 dossiers
• Nombre maximum de fichiers : 4000 fichiers
• Longueur maximale d'un nom de fichier : 44 caractères.
• Longueur maximale d'un nom de dossier : 44 caractères.
• Une seule carte mémoire sera séLECTIONnée lorsqu'on connect un lecteur de cartes USB multiport, habituellément la première carte mémoire insérée.

Preparatifs

• Vérifiez que le raccordement HDMI (→ page 11) a été effectué.
• Vérifiez que le cable scart n'est pas connecté.
• Reglez "ViERA Link" sur "On" (→ page 27, onget "HDMI").
• Pour terminer et activer la connexion correctement, allumez tous les appareils compatibles VIERA Link "HDAVI Control" et reglez le téléviseur sur le mode d'entrée HDMI correspondant au système cinema maison.
• Chaque fois que vous modifierEZ la connexion ou les réglages, vérifiez à nouveau tous les points repris cédessus.

Utilisation une touche

Il vous est possible demettre en marche l'appareil principal et de lancer la lecture du disque pret à la lecture d'une simple pression sur une touche.

ONE TOUCH PLAY

Les haut-parleurs cinema maison seront automatiquement activés (→ voir à droite).

• Cette fonction est également accessible en appuyant sur la touche [▶, PLAY] de la télécommande pendant que le cinema maison est en mode de veille.

Remarque

• Le contenu en lecture peut ne pas apparaitre immédiatement sur le téléviseur. Si vous ratez le début de la lecture, appuyez sur la touche [I_→] ou sur la touche [I_→] pour returner au point de départ de la lecture.

Commutation d'entrée automatique

• Quand commutez l'entrée télévision vers :

• le mode TV tuner, le système cinéma maison passera automatiquement en "AUX" ou "D-IN".

• le mode d'entrée HDMI pour le système cinema maison, le système cinema maison passera automatiquement en "DVD/CD" s'il est en mode "AUX" ou "D-IN".

• Quand vous lancez la lecture d'un disque, le téléviseur passse automatiquement en mode d'entrée HDMI pour le système cinema maison.

• Pour alterner le mode dans le mode dans lequel cette fonction opère, appuyez sur la touche [−SETUP] pendant que l'appareil principal est en mode “AUX” ou “D-IN”.
• Le réglage par défaut est “AUX”.

Contrôle des haut-parleurs

Il vous est possible deCHOISIRsi le son vient du système cinéma maison ou des haut-parleurs du télévisueur au moyen des réglages de menu du télévisueur. Pour plus d'informations, consulter le mode d'emploi de votre télévisueur.

Cinéma maison

Les haut-parleurs du cinema maison sont activés.

• Quand le système cinéma à la maison est en mode de veille, passer des haut-parleurs du téléviseur aux haut-parleurs du cinema maison dans le menu du téléviseur aura pour effet demettre automatiquement en marche le système cinéma maison et de selectionner "AUX" ou "D-IN" comme source.
• Les haut-parleurs du téléviseur passent automatiquement en mode silencieux.
• Il vous est possible de contrôler le volume au moyen des touches volume ou silencieux de la télécommande du télévisueur. (Le niveau du volume est affché sur l'afficheur FL de l'appareil principal.)
• Pour annuler le mode silencieux, il vous est également possible d'utiliser la télécommande du cinema maison (→ page 15).
• Si vous éteignez le système cinema maison, les haut-parleurs du téléviseur seront actifs automatiquement.

TV

Les haut-parleurs du télévisueur sont activés.

• Le volume du système cinéma maison est régé sur "0".
• Cette fonction est disponible uniquement quand "DVD/CD", "USB", "AUX" ou "D-IN" est sélectionné comme source sur le système cinema maison.

• La sortie audio est de l'audio 2 canaux.

• Quand on commute entre les haut-parleurs du cinema maison et du téléviseur, l'écran TV peut être vide pendant quelques secondes.

• Pour alterner la source sur laquelle l'appareil principal se branchera automatiquement, appuyez sur la touche [-SETUP] pendant que l'appareil principal est en mode "AUX" ou "D-IN".

• Le réglage par défaut est "AUX".

Liaison Power off

Quand on eteint le téléviseur, le systeme cinema maison passen en mode de veille automatiquement.

• Cette fonction est disponible uniquement quand "DVD/CD", "USB", "AUX" ou "D-IN" est sélectionné comme source sur le système cinema maison.
• Quand on allume le télévisuer, le système cinema maison ne se met pas en marche automatiquement. (La liaison Power on n'est pas disponible.)
  ※ Aux modes "AUX" ou "D-IN", la liaison Power off peut etre reglee de maniere a fonctionner avec l'un ou l'autre. Pour alterner le mode avec lequel cette fonction opere, appuyez sur la touche [-SETUP] pendant que l'appareil principal est en mode"AUX"ou"D-IN". -Le réglage par défaut est"AUX".

Remarque

Seul le systeme cinéma maison s'éteint quand vous appuyez sur la touche [ɔ] pour l'arrête. Les autres apparèils compatibles VIERA Link "HDAVI Control" restent allumés.

VIERA Link Control uniquely avec la télécommande du téléviseur (pour "HDAVI Control 2")

Il vous est possible de contrôler les menus disque du système cinema maison au moyen de la télécommande du télévisuer quand vous utilisez les sources "DVD/CD" ou "USB". Pour l'utilisation de la télécommande du télévisuer, veuillerz consulter l'illustration ci-dessous pour les touches de fonction.

1. Sélectionnez le menu opération du cinema maison en utilisant les réglages menu du téléviseur. (Pour plus de détails, consulter le mode d'emploi de votre téléviseur.)

Le système cinéma maison passera automatiquement à “DVD/CD” s'il est en mode “AUX” ou “D-IN”。
× Pour alterner le mode dans le mode dans lequel cette fonction opère, appuyez sur la touche [-SETUP] pendant que l'appareil principal est en mode "AUX" ou "D-IN".

• Le réglage par défaut est "AUX".

• Sélectionnez l'élement désire.

• “TOP MENU” : Montre le menu supérieur

d'un disque

() page 17, 19) ou

la liste programme

( page 20).

-MENU Montre le menu d'un disque

() page 17, 20)

ou laistelecture

( page 20).

• "Control Panel": Les fonctions de base des disques sont disponibles.

ENTER/ PLAY

-RETURN

Remarque

• Dépendant du menu, certaines utilisations des touches de la télécommande du téléviseur ne sont pas disponibles.
• "Control Panel" peut être selectionné directement au moyen d'une touche de la télécommande du téléviseur (par exemple : [OPTION]).

Commande du téléviseur

Vous pouvez utiliser la télécommande avec un téléviseur Panasonic.

Orientez la télécommande en direction du téléviseur.

Pour activer/désactiver le téléviseur

Pour passer en mode d'entrée video du téléviseur

Pour régler le volume

Pour lire de l'audio à partir de votre téléviseur via votre système home cinema

Preparatifs

Raccordez le composant en vous reférant à

"Raccordements aux différentes bornes du téléviseur"

( page 11).

Appuyez sur [EXT-IN] pour seLECTIONner "AV" comme source. Réduisez le volume du téléviseur à son minimum et réglez le volume sur l'appareil principal.

Remarque

• Avec certains modèles il se peut que la télécommande ne fonctionne pas correctement.
• Vous pouvez bénéficier d'un son surround 5.1-canaux en branchant le Super Surround (MOVIE, MUSIC) ( page 31).

Utilisation du décodeur TV par cable, de la diffusion numérique ou du récepteur satellite

Cet apparéil peut décoder les signaux surround des émissions reçues par satellite, diffusion numérique ou décodeur par cable. Pour plus de détails, reportez-vous au mode d'emploi de votre apparéil. Ce raccordement permet d'écouter uniquement dessons Dolby Digital et PCM.

Câble audio numérique optique (non fourni)

• Evitez de trop le plier pendant le raccordement.

Pour sélectionner "D-IN" (entree numérique) comme source, appuyez plusieurs fois.

USB AV AUX D-IN (entree numérique)

MUSIC P.

Quand vous sélectionnez la source "D-IN" vous pouvez sélectionner les effets sonores suivants.

(Fonctionnent uniquement avec des sources Dolby Digital ou PCM, à l'exception du Audio Mode qui fonctionne uniquement avec une source Dolby Digital Dual Mono.)

PCM FIX Mode

Appuyez et maintenez la touche enfoncée [▶]. (décommande)

PFIX ON: Sélectionné lorsqu vous receivez uniquement des signaux PCM.

PFIX OFF (réglage d'usine): Sélectionnez lorsque vous receivez des signaux Dolby Digital et PCM.

Appuyez et maintenez la touche enfoncée [<].

DRC ON: Ajuste le son pour le rendre plus net lorsque le volume est peu élevé, en compressant la gamme dynamique qui sépare les niveaux sonores inférieur et supérieur. Convient à l'écoute en fin de soitée. (Fonctionne uniquement avec une source Dolby Digital)

DRC OFF (réglage d'usine)

Audio Mode

Appuyez et maintenez la touche enfoncée [▲].

AUDIO ST, AUDIO L, AUDIO R ("AUDIO L" et "AUDIO R" apparaisent uniquement avec un signal Dolby Digital Dual Mono.)

Dolby Pro Logic II (→ page 31)

Appuyez sur [D]PLII.

Remarque

Les données audio qui entrent par la borne OPTICAL IN ne peuvent pas etre émises par la borne HDMI.

Modifier les réglages de l'appareil principal et de la télécommande

La télécommande et l'appareil principal sont régles en usine sur le mode "REMOTE 1".

Si vous telécommande agit sur d'autres équipements pendant l'utilisation, il vous est possible de l'utiliser en mode "REMOTE 2".

Pour passer en mode "REMOTE 2"

1 Tandis que vous maintenez enforcée la touche [▶▶/▶▶] de l'appareil principal

"REMOTE 2" apparait sur l'afficheur de l'appareil principal.

2 Pour une utilisation en mode "REMOTE 2"

(Appuyez pendant 2 secondes)

Pour revenir en mode "REMOTE 1"

Exécutez les étapes 1 et 2 mais utilisez [1] au lieu de [2] pour chaque étape. ("REMOTE 1" s'affiche sur l'appareil principal pendant l'étape 1.)

La télécommande ne peut interagir avec l'appareil principal si leur mode respectif est différent.

"REMOTE 1" ou "REMOTE 2" apparait sur l'afficheur de l'appareil principal quand vous actionnez la télécommande.

• Si “REMOTE 1” apparait (L'appareil principal est en mode “REMOTE 1”).

Appuyer sur et maintainir enfoncée les touches [ENTER] et [1] pendant au moins 2 secondes.

• Si “REMOTE 2” apparait (L'appareil principal est en mode “REMOTE 2”).

Appuyer sur et maintainir enfoncée les touches [ENTER] et [2] pendant au moins 2 secondes.

Remarque

Il reste possible d'utiliser le télévisueur au moyen de la télécommande (→ voir ci-dessus) même après avoir changé de mode.

Avant de faire une demande de réparation, veuillez vérifier les points suivants. En cas de doute concernant l'un ou l'autre des points à vérifier ou si les solutions proposées dans le tableau ne permettent pas de régler le problème, veuillez contacter votre revendeur pour obtenir des instructions.

Alimentation
Page

Pas d'alimentation.	• Insérez à fond le cordon d'alimentation.	10
L'appareil se commute automatiquement en mode de veille.	• La minuterie d'accrit fonctionnait et a atteint la limite définie.	15

Fonction qui ne répond pas ou est inopérante

Pas de réponse lorsque vous appuyez sur un boutonquel qu'il soit.	• Cet apparéil ne peut pas livre les disques autres que ceux figurant dans le liévenant mode d'emploi. • Il se peut que l' apparéil ne fonctionne pas bien à cause de la foudre, de l'électricité statique ou de quelques autres facteurs externe. Mettez l' apparéil hors tension puis à nouveau sous tension. Autrement, mettez l' apparéil hors tension, débranchez le cordon d'alimentation puis rebranchez-le. • De la condensation s'est formée : Attendez 1 ou 2 heures pour la laisser s'évaporer.	13 —
Pas de réponse lorsque vous appuyez sur les touches de la télécommande.	• Assurez-vous que les piles sont bien installées. • Les piles sont épuisées. Remplacez-les par des neuves. • Pointez la télécommande vers le capteur de signal de télécommande pour exécuter les commandes.	6 6 14
D'autres apparciels réagissant à la télécommande.	• Modifiez le mode d'utilisation de la télécommande.	36
Pas d'image ni de son.	• Vérifiez le raccordement video ou audio. • Vérifiez l'alimentation électrique et le réglage d'entrée sur l' apparéil raccordé et l' apparéil principal. • Assurez-vous que le disque n'est pas vierge.	10, 11 —
Voues avec oublé votre mot de passer pour la protection parentale. Rétablossez tous les prêrglages d'usine sur l' apparéil.	• En mode d'arrêt et avec “DVD/CD” comme source, appuyez de manière continue sur la touche [■] de l' apparéil principal et sur la touche [≥10] de la télécommande jusqu'à ce que “Initialisé” disparaissé de l'écran du téléviseur. Éteignez puis rallumez l' apparéil. Tous les réglages d'usine sont alors rétablis.	—
La fonction VIERA Link ne répond pas.	• Dépendant de l'état du home theater system et de celui de l'équipement connecté, il peut être nécessaire de répéter la même opération pour que la fonction opère correctement.	34

Opération spécifique indésirable ou inattendue

Le lancement de la lecture est retardé.	· La lecture peutmettre un certain temps à commencer lorsqu'une piste MP3 contient des données d'image fixe. Le temps de lecture affiché n'est pas exact, même une fois la lecture de la piste commencée. Cela est normal. MP3 · Cela est normal sur du contenu video DivX. DivX	—
Les dossiers d'un disque de données CD ne s'affichent pas correctement. WMA MP3 JPEG MPEG4 DivX	· Les dossiers qui se trouvent au-delà de la huititéme couche de l'arborescence sont affichés en tant que huititéme couche.	—
Un écran de menu apparait pendant le saut ou la recherche. VCD	· Cela est normal avec les Vidéo CD.	—
Le menu de commande de lecture ne s'affiche pas. VCD avec la commande de lecture	· Appuyez deux fois sur [■, STOP] puis appuyez sur [▶, PLAY].	—
Les fonctions de lecture programmée et de lecture aléatoire sont inopérantes. DVD-V	· Ces fonctions sont inopérantes avec certains disques DVD-Viséo.	—
La lecture ne commence pas.	· Cet appeareil ne lit peut-être pas des fichiers WMA et MPEG4 contenant des données d'image fixe. · Lors de la lecture de contenu DivX VOD, reportez-vous à la page d'accueil du site sur lequel vous avez acquis le contenu DivX VOD. (Exemple: www.divx.com/vod) DivX · Si un disque contient des données CD-DA et d'autres formats, la lecture correcte risque de ne pas été possible.	—

■ Son anormal ou inadéquat

Le son est déformé.	Il peut y avoir génération de bruit lors de la lecture des fichiers WMA. Quand la sortie HDMI est utilisée, la sortie audio peut ne pas s'effectuer par d'autres bornes.	— —
Les effets sont inopérants.	Avec certains disques, les effets audio peuvent être nuls ou attenués. Dolby Pro Logic II ne fonctionnera pas si vous avez modifié la vitesse de lecture.	— —
Un bourdonnement est audible pendant la lecture.	Un cordon d'alimentation électrique ou une lampe fluorescente se trouvent àproximé de l'appareil principal. Maintenez les autres apparciels electrométriques etcordons d'alimentation à distance de l'appareil principal.	—
Pas de son.	Il peut se produit une interruption momentanée du son quand vous modifiez lavitesse de lecture. Les données audio risquent de ne pas été sorties du fait de la manière dont lesfichiers ont été créés. [DivX] Assurez-vous que le système sans fil est raccordé à la prise et que “[W1]”estaffché sur l'écran de l'appareil principal. Le son peut être inaudible quand plus de 4 apparciels sont connectés au moyende cables HDMI. Réduisez le nombre d'appareils connectés. Quand vous utilisez la connexion HDMI, assurez-vous que “Audio Output” dansl'onglet “HDMI” est bien réglé sur “On”.	— — 9 —

L'imagé est anormale ou n'est pas visible

L'image affichée sur le téléviseur est mauvaise ou disparait.	L'appareil et le téléviseur n'utilisent pas le même système video. Utilisez un téléviseur multi-système ou PAL. Le système utilisé sur le disque n'est pas le même que celui du téléviseur. – Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC. – Cet apparéil peut convertir les signaux NTSC en PAL 60 pour l'affichage sur un téléviseur PAL ("NTSC Disc Output" dans l'onglet "Video"). Assurez-vous que l' apparéil est raccordé directement au téléviseur, sans passer par un magnétoscope. Les chargeurs de téléphones mobiles peuvent provoquer des perturbations. Si vous utilise une ANTenne de télévision interieure, remplacez-la par une antenne extérieure. Le fil d'antenna de télévision se trouve trop près de l' apparéil. Éloignez-le de l' apparéil. Modifiez "Source Select" dans le Picture Menu. DivX Les images risquent de ne pas s'afficher si plus de 4 périphériques sont connectés avec des cables HDMI. Réduisez le nombre de périphériques raccordés. Quand la sortie HDMI est utilisée, le signal video est progressif. Utilisez d'autres connexions video si votre téléviseur n'est pas compatible avec la vente progressive. Si l'image est déformée ou n'est pas affichée pendant l'utilisation de la sortie HDMI, appuyez sur et maintenez enforcée la touche [CANCEL] jusqu'à ce que l'image apparaisse correctement. (Le débit de sortie returnera à "480p" ou "576p"). Lorsque vous utilise la borne COMPONENT VIDEO OUT, assurez-vous que la sortie progressive n'est pas sélectionnée si le téléviseur connecté n'est pas compatible avec le mode progressif. Appuyez sur la touche [CANCEL] et maintenez-la enforcée jusqu'à ce que l'image soit affichée correctement. (La sortie returnera à "480i" ou "576i"). Si vous utilise la borne SCART (AV), réglez "Video Mode" sur "Off" dans l'onglet "HDMI".	—
L'image se fige. DivX	L'image peut se figer si les fichiers DivX sont supérieurs à 2 Go.	—
La taille de l'image ne correspond pas à celle de l'écran.	Modifiez "TV Aspect" dans l'onglet "Video". Modifiez le rapport de format sur le téléviseur lui-même. Si votre téléviseur est dépourvu de cette fonction, modifier "4:3 Aspect" dans Display Menu. Modifiez le réglage du zoom. ("Just Fit Zoom" ou "Manual Zoom" dans Display Menu)	26 23
Le menu ne s'affiche pas correctement.	Rétablissez le rapport de zoom sur "x1.0". ("Manual Zoom" dans Display Menu) Réglez "Subtitle Position" dans Display Menu sur "0". Réglez "4:3 Aspect" dans Display Menu sur "Normal".	24 23
La fonction de zoom automatique ne s'exçoute pas correctement.	Déactivé la fonction de zoom du téléviseur. Utilisez les autres rapports de format prêrgélés ou effectuez l'ajustement manuelle. La fonction de zoom risque de ne pas été efficace, tout spécialement dans les scènessons, et d'être complètement inopérante avec certains types de disque.	— 24
Lors de la lecture d'un disque PAL, l'image est déformée.	Réglez "Transfer Mode" dans Picture Menu sur "Auto".	23
Sous-titre		Page
La position des sous-titres est incorrecte.	• Réglez la position. ("Subtitle Position" dans Display Menu)	23
Pas de sous-titres.	• Affichez les sous-titres. ("Subtitle" dans Functions Menu) • Les sous-titres peuvent ne pas s'afficher selon le disque. [DivX]	21 21
Les sous-titres chevauchent les sous-titres codés.	• Effacez les sous-titres.	21

■ A-B repeat
Le point B est spécifique automatiquement.	· Lorsque la fin d'un élément est atteinte, elle est interprétable comme le point B.	—

■ Menu
Je ne peux pas acceder au menu Setup (configuration).	• Sélectionnez la source "DVD/CD".	—
	• Annulez la lecture programmée et aléatoire.	18

■ Videoprogressive
Des fantômes apparaissent quand la sortie progressive ou HDMI est active.	• Ce problème découvert de la méthode d'édition ou du matérielau utilisé pour le DVD-Video, mais deprait pouvoir être corrigé en utilisant une sortie entrelacée. Réglez "Video Output Mode" dans le Menu Image sur "480i" ou "576i". (Ou bien appuyez sur et maintenez,enforcée la touche [CANCEL] pour passer en "480i" ou "576i"). • Désactivez la connexion HDMI AV OUT et utilisez d'autres raccordements video. Effectuez les réglages dans l'ordre suivant: 1 Réglez "Video Mode" dans l'onglet "HDMI" sur "Off". 2 Réglez "Video Output Mode" dans le Menu Image sur "480i" ou "576i". (Ou bien appuyez sur et maintenez,enforcée la touche [CANCEL] pour passer en "480i" ou "576i").
Images pas en sortie progressive	• Sélectionnez "480p" ou "576p" dans "Video Output Mode" dans le Menu Image. • Le signal entrelacé sort par la borne SCART (AV) de l'appareil même si "PRG" est affchéé.
Les sous-titres codés ne sont pas affichés.	• Quand la sortie HDMI ou la sortie progressive sont branchées, les sous-titres codés ne sont pas affichés.

L'affichage est foncé.	• Sélectionnez "Bright" dans "FL Dimmer" dans l'onglet "Others".	27
"NO PLAY"	• Vous avez inséré un disque d'un type non pris en charge par l'appareil ; insérez un disque pris en charge. • Vous avez inséré un disque vierge. • Vous avez inséré un disque qui n'a pas été finalisé.	13 — —
"NO DISC"	• Aucun disque n'est inséré : insérez-en un. • Le disque n'est pas inséré correctement : insérez-le correctement.	— 16
"OVER CURRENT ERROR"	• Le périhérique USB consomme trop d'électricité. Passez en mode DVD/CD, retireze le périhérique USB et éteignez l'appareil.	—
"F61"	• Vérifiez les connexions des cables d'enceinte et corriguez-les. Si cela ne résout pas le problème, consultezVote revendeur.	10
"F76"	• Il y a un problème d'alimentation électrique. ConsulterVote détaillant.	—
"DVD U11"	• Le disque est peut-être sale. Nettoyez-le.	40
"ERROR"	• Une commande incorrecte a été effectué. Consultez les instructions et recommencez.	—
"DVD H□□" "DVD F□□□" □ représenté un nombre.	• Il se peut qu'un problème soit survenu. Les numérios qui suivent "H" et "F" variant en fonction de l'état de l'appareil. Éteignez l'appareil puis rallumez-le. Ou bien, éteignez l'appareil, débranchez le cordon d'alimentation électrique de la prise puis rebranchez-le. • Si le numéro de service ne disparaît pas, prenez-en note et contactez le personnel d'un centre de réparation agrée.	— —
"W1" clignote.	• Pas de liaison entre l'appareil principal et le système sans fil. Assurez-vous que le système sans fil est racordé à la prise. • Vérifiez que l'émetteur-recepteur numérique est bien inséré dans la fente de l'appareil principal.	9 9
"U70□" □ représenté un nombre. Le numéro qui suivra réellement "U70" dépendra de l'état de l'appareil principal.	• La connexion HDMI opère de manière inhabituelle. -L'équipement connecté n'est compatible avec l'HDMI. -Le cable HDMI est trop long. -Le cable HDMI est endommagé.	— — —
"REMOTE 1" ou "REMOTE 2"	• Accordez les modes de l'appareil principal et de la télécommande. Dépendant du numéro affchéé ("1" ou "2"), appuyez sur la touche [ENTER] et la touche numérique correspondante ([1] ou [2]) et maintainez-les enfoncées pendant au moins 2 secondes.	36
■ USB		Page
Le drive USB ou son contenu ne peuvent être lus.	• Le format du drive USB ou de son contenu n'est / ne sont pas compatible(s) avec le système. • La fonction d'hôte USB de ce produit peut ne pas fonctionner avec certains péripériques USB. • Les péripériques USB pourvus d'une capacité de stockage supérieure à 32 gigabytes peuvent ne pas fonctionner dans certains cas.	34
Lenteur de fonctionnement du péripérisque USB.	• Les fichiers de grande taille et les flash drives USB à grande mémoire demandent plus de temps à diret et à afficher sur le téléviseur.	—

■ Messages affichés sur le téléviseur

“◎”	• Cela signifie que la commande désirée est interdite par l'appareil ou le disque.	—
“Cannot play group xx, content xx”	• Vous essayez de dire un groupe ou un contenu incompatible.	—
“Cannot display group xx, content xx”
“Group xx, content xx is protected”	• Vous essayez de dire un groupe ou contenu protégé. Vous ne pouvez plus le dire.	—
“Check the disc”	• Le disque est peut-être encrassé.	—
“This disc may not be played in your region”	• Seuls les disques DVD-Viséo qui incluent ou ont le même code de zone que celui indiqué sur le panneau arrêté de cet appareil peuvent être lus.	Page de couver-ture
Pas d'affichage à l'écran.	• Sélectionnez “On” dans “On-Screen Messages” dans l'onglet “Display”.	27
“Authorization Error” DivX	• Vous essayez de dire du contenu DivX VOD achété avec un code d'enregistrement différent. Vous ne pouvez pas dire ce contenu sur cet appareil.	29
“Rented Movie Expired” DivX	• Le contenu DivX VOD n'a plus aucune lecture restante. Vous ne pouvez plus le dire.	29
L'économiseur d'écran de l'appareil principal demeure.	• Avec un raccordement HDMI, les informations audio/vidéo sont constamment transférées entre l'appareil principal et le télévisueur qu'elle que soit la source sélectionnée sur l'appareil principal. C'est normal.	—

Écoute de la radio

Un son déformé ou du bruit est émis. “ST” clignote ou ne s'éCLAire pas.	• Ajustez la position de l'antenne FM. • Utilisez une antenna extérieure.	— 32
J'entends un battement.	• Éteignez le téléviseur ou éloignez-le de l'appareil.	—

Entretien

Nettoyez cet apparéil avec un chiffon doux et sec.

• N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet apparéil.
• Avant d'utiliser un chiffon imprégné chimiquement, lisez attentivement les instructions qui l'accompagnent.
• N'utiliser aucun des produits de nettoyage de lentille laser disponibles actuellement sur le marché. Cela risque d'entrainer des dysfonctionnements. (Le nettoyage de la lentille de lecture n'est généralement pas nécessaire bien que cela dépende de l'environnement d'utilisation.)

Avant de déplacer l'appareil, assurez-vous que le tiroir de disque est vide.

Sinon, you risquez d'endommager gravement le disque et l'appareil.

Précautions à prendre pour manipuler les disques

• Ne fixez niétiquettes ni autocollants aux disques. Cela risquerait de faire gondoler le disque et de le rendre inutilisable.
• Evitez d'écrire sur la face imprimée du disque avec un stylo à bille ou tout autre instrument d'écriture.
• N'utilise aucun solvant, tel que vaporisateur de nettoyant à disque, benzine, diluant, liquide de protection antistatique, etc.
• N'utilisez pas de protecteurs ou de caches antirayures.

• N'utilise pas les disques suivants :

• Disques dont les autocollants ou étiquettes retardés ont laissé un morceau d'adhésif exposé ( comme sur les disques loués, etc).

• Disques très gondolés ou fissurés.
• Disques de forme irrégulière, comme ceux en forme de coeur.

Pour nettoyer les disques

• Passez un chiffon humide, puis essuyez avec un chiffon sec.

Commande de lecture (PBC)

Si un Video CD est doté de la fonction de commande de lecture, vous pouvez sélectionner des scènes et des informations à l'aide des menus.

Décodeur

Un décodeur ramène les signaux audio codés des disques DVD à leur forme normale. Cette opération est appelée décodage.

DivX

DivX est une technologie très repandue créée par DivX, Inc. Le contentu video des fichiers media DivX est comprése pour réduire la taille du fichier tout en conservant une qualité d'image élevé.

Dolby Digital

Procedé de codage de signaux numériques mis au point par Dolby Laboratories. Le signal audio stéreo (2 canaux) mis à part, ces signaux peuvent aussi être de type audio multi-canaux. Gráce à ce procédé, une grande quantité d'informations audio peut être enregistrée sur un seul disque.

DTS (Digital Theater Systems)

Ce système surround est utilisé dans de nombreuses salles de cinéma, aux quatrecoins du globe. Il offre une bonne séparation des canaux, rendant possible des effets sonores réalisistes.

Film et video

Les DVD-Viséo sont enregistrés en utilisant un format film ou un format video. Cet apparéil est capable de déterminer dequel type d'enregistrement il s'agit et d'utiliser ensuite la méthode de sortie progressive la mêux appropriée.

Film: Enregistrement à 25 images par seconde (disques PAL) ou 24 images par seconde (disques NTSC). (Il existe également des disques enregistrrés à 30 images par seconde). Convient de manière générale pour regarder des films cinema.

Vidéo: Enregistrement à 25 images/50 trames par seconde (disques PAL) ou 30 images/60 trames par seconde (disques NTSC). Convient de manière générale pour regarder des programmes télévisés, des téléfilms et de l'animation.

Fréquence d'échantillonnage

L'échantillonnage désigne la conversion en chiffres (codage numérique) de hauteurs d'ondes sonores (signal analogique) capturées à intervalles données. La fréquence d'échantillonnage désigne le nombre d'échantillons capturés par seconde, de sorte que plus ce nombre est élevé, plus la reproduction du son est fidèle à l'original.

Gamme dynamique

La gamme dynamique est la différence entre le plus bas niveau de son pouvant être perçu au-dessus du bruit de l'équipement et le plus haut niveau de son avant qu'une distorsion ne se produit.

HDMI (Interface multimedia haute définition)

L'HDMI est interface numérique de nouvelle génération destiné aux produits de consommation électroniques. Contrairement aux connexions conventionnelles, il transmet sur un seul cable des signaux numériques video et audio non compressés. Cet appeareil supporte la sortie video haute définition (720p, 1080p) au départ de la borne HDMI AV OUT. Pour bénéficier de la video haute définition, it est nécessaire de dispose d'un téléviseur compatible avec la haute définition.

Image fixe et trame fixe

Les images animées des films sont obtenues par assemblage d'images fixes.

Environ 30 images sont affichées par seconde. Une image est composée de deux trames. Un téléviseur ordinaire affiche ces trames l'une après l'autre pour creator des images. Une image fixe est affichée lorsque vous mettez un film sur pause. Une image fixe est composée de deux trames alternées, si bien que l'image peut parasître floue, mais la qualité générale est élevée. Une trame fixe n'est pas floue, mais elle ne compte que la moitié des informations d'une image fixe, de sorte que la qualité d'image est inférieure.

I/P/B

MPEG 2, le standard de compression video adopté pour le DVD-Video, code les images video en utilisant les trois types d'image suivants.

I: Image intra
Cette image offre la meilleure qualité d'image et c'est donc cette que vous doivent utiliser pour le réglage de l'image.
P: Image prédite
Cette image est calculée d'après les images I ou P qui la précédent.
B: Image prédite bidirectionnelle
Cette image est calculée d'après les images I et P qui la précédent et la suivent, et c'est donc celle qui comporte le moins d'informations.

C'est un système utilisé pour compressor/décoder les images fixes en couleur. Si vous sélectionnez JPEG comme système de stockage dans les apparciels photo numériques, etc., les données sont compressées jusqu'à 1/10- 1/100 de leur taille d'origine. L'avantage du format JPEG est une moindre dépréciation de la qualité de l'image par rapport au degré de compression.

MP3 (MPEG Couche audio 3)

C'est une méthode de compression audio qui compressse les données à environ un dixieme de leur taille sans perte considérable de la qualité audio.

MPEG4

Système de compression principalement utilisé pour les apparèils mobiles et les réseaux, qui permet un enregistrement hautement efficace à un faible début binaire.

PCM linéaire (modulation par impulsions codées)

Il s'agit de signaux numériques non compressés, similaires à ceux des CD.

Progressif/entrelace

La forme de signal videoe PAL comaporte 576 lignes de balayage entrelacées (i), alors que le balayage progressif, appelé 576p, utilise deux fois plus de lignes de balayage. Pour la norme NTSC, on parle respectivement de 480i et 480p.Gráce à la sortie progressive, vous pouvez profiter de la videoe haute résolution enregistrée sur un support tel qu'un DVD videoe.Pour profiter de la videoe progressive, vous nevez dispose d'un téléviseur compatible.

WMA (Windows Media™ Audio)

WMA est un format de compression développé par Microsoft Corporation. Il atteint la même qualité sonore que le format MP3, avec une taille de fichier plus faible que le MP3.

SECTION AMPLIFICATEUR

Puisance de sortie RMS : Dolby Digital Mode

Canal avant 85 W par canal (4 Ω),

1 kHz, distortion harmonique totale 10 %

Canalsurround 80W par canal (4)

1 kHz, distortion harmonique totale 10 %

Canal central 85 W par canal (4 Ω),

1 kHz, distortion harmonique totale 10 %

Canal du subwoofer 85 W par canal (4 Ω),

100 Hz, distortion harmonique totale 10 %

Puisssance RMS tote en mode Dolby Digital 500 W

Puisance de sortie DIN : Dolby Digital Mode

Canal avant 50 W par canal (4 Ω),

1 kHz, distorsion harmonique totale 1 %

Canalsurround 40W par canal (4)

1 kHz, distorsion harmonique totale 1 %

Canal central 50 W par canal (4 Ω),

1 kHz, distorsion harmonique totale 1 %

Canal du subwoofer 50 W par canal (4 Ω),

100 Hz, distortion harmonique totale 1 %

Puisssance DIN totale en mode Dolby Digital 280 W

• Puisance de sortie de l'amplificateur du récepteur sans fil SE-FX65.

SECTION TUNER FM, BORNES

Modulation de fréquence (FM)

Plage de fréquences

87,50 à 108,00 MHz (par pas de 50 kHz)

Sensibilité 1,8 μV (IHF)

Rapport S/B 26 dB 1,4 V

Bornes d'antenne 75Ω (asymétrique)

Entrée audio numérique

Entrée numérique optique Borne optique

Fréquence d'enchantillonnage 32 kHz, 44,1 kHz, 48 kHz

Prise de casque

Borne stéreo, prise de 3,5 mm

Sensibilité 100 mV, 1,4 kΩ

Borne stéreo, prise de 3,5 mm

SECTION VIDEO

Système videoe PAL625/50, PAL525/60, NTSC

Sortie video composite

Niveau de sortie 1 V c-à-c (75 Ω)

Borne Prise péritel (1 système)

Sortie S-video

Niveau de sortie Y 1 V c-à-c (75 Ω)

Niveau de sortie C PAL; 0,3 V c-à-c (75 Ω)

NTSC; 0,286 V c-à-c (75 Ω)

Borne Prise péritel (1 système)

Sortie video composante

Niveau de sortie Y 1 V c-à-c (75 Ω)

Niveau de sortie P_B 0,7 V c-à-c (75 Ω)

Niveau de sortie P_ 0,7 V c-à-c (75 Ω)

Borne Prise a broche (Y: verte, Pb: bleue, PR : rouge)

(1 système)

Sortie video RGB

Niveau de sortie R 0,7 V c-à-c (75 Ω)

Niveau de sortie G 0,7 V c-à-c (75 Ω)

Niveau de sortie B 0,7 V c-à-c (75 Ω)

Borne Prise péritel (1 système)

Sortie HDMI AV

Borne Connecteur de type A (19 fiches)

Cet apparéil supporte la fonction "HDAVI Control 2".

SECTION DISQUES

Disques lus (8 cm ou 12 cm)

(1) DVD (DVD-Video, DivX×6, ×7)

(2) DVD-RAM (DVD-VR, JPEG ^× 4, × 7 , MP3 ^× 2, × 7 , MPEG4 ^× 5, × 7 , DivX ^× 6, × 7 )

(3) DVD-R (DVD-Video, DVD-VR, JPEG ^X4, X7 , MP3 ^X2, X7 , MPEG4 ^X5, X7 , Div ^X6, X7

(4) DVD-R DL (DVD-Video, DVD-VR)

(5) DVD-RW (DVD-Video, DVD-VR, JPEG ^X4, X7 , MP3 ^X2, X7 , MPEG4 ^X5, X7 , DivX ^X6, X7 )

(6) +R / + RW (Video)

(7) +R DL (Video)

(8) CD, CD-R/RW [CD-DA, Video CD, SVCD ^×1 , MP3 ^×2,×7 , WMA ^×3,×7 , JPEG ^×4,×7 , MPEG4 ^×5,×7 , DivX ^×6,×7 , HighMAT niveau 2 (audio et image)]

^X1 Conforme à la norme IEC62107

^※2 MPEG-1 Layer 3, MPEG-2 Layer 3

^※3 Windows Media Audio Ver.9.0 L3

Non compatible avec Multiple Bit Rate (MBR)

Fichiers Exif Ver 2.1 JPEG Baseline
Résolution d'image: entre 160 × 120 et 6144 × 4096 pixels (sous-échéantillonnage de 4:0:0 , 4:2:0 , 4:2:2 ou 4:4:4 ). Il est possible que les images très longues et étiérées ne s'affichent pas.

^※5 Données MPEG4 enregistrées avec plusieurs caméscopes SD et enregistrures de DVD videoe Panasonic Conformes aux specifications SD VIDEO (norme ASF)/systeme video MPEG4 (Simple Profile)/systeme audio G.726

^※6 Lit toutes les versions de DivX® video (notamment la version DivX® 6) et lit de manière standard les fichiers multimédia DivX®. Certifié conforme au profil de cinéma à domicile DivX (DivX Home Theater Profile).

^※7 Le nombre total maximum combiné de contenu audio, video et d'image ainsi que de groupes reconnaissables est le suivant: 4000 contenus audio, video et d'image et 400 groupes.

Capeur

Longueur d'onde (DVD/CD) 662/785 nm

Puissance laser (DVD/CD) CLASSE 1/CLASSE 1M

Sortie audio (disque)

Nombre de canaux 5.1 ch (FL, FR, C, SL, SR, SW)

SECTION USB

Port USB

Prise en charge de fichier media

MP3 (*.mp3)

WMA (*.wma)

JPEG (Jpg, .JPEG)

MPEG4 (*.asf)

Système fichier du périhérique USB

FAT12

FAT16

FAT32

Énergie du port USB 500 mA (Max.)

SECTION ENCEINTES

Enceintes avant SB-HF350

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte (s) Impédance 4 Ω

Gamme etendue a cone de 6,5 cm

Puisance d'entree (IEC) 85 Wx (Max.)

Niveau de pression sonore 80 dB/W (1,0 m)

Plage de fréquences 95 Hz à 25 kHz (-16 dB)

120 Hz à 22 kHz (-10 dB)

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte (s) Impedance 4 Ω

Gamme etendue a cone de 6,5 cm

Puisance d'entree (IEC) 85 Wx (Max.)

Niveau de pression sonore 80 dB/W (1,0 m)

Plage de fréquences 95 Hz à 25 kHz (-16 dB)

120 Hz à 22 kHz (-10 dB)

Haut Parleur central SB-HC350

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte (s) Impedance 4 Ω

Gamme etendue a cone de 6,5 cm

Puisance d'entree (IEC) 85 Wx (Max.)

Niveau de pression sonore 80 dB/W (1,0 m)

Plage de fréquences 95 Hz à 25 kHz (-16 dB)

120 Hz à 22 kHz (-10 dB)

Enceinte d'extremes-graves SB-HW350

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte (s) Impedance 4 Ω

Woofer a cone de 16 cm

Puisssance d'entree (IEC) 85 W (Max.)

Niveau de pression sonore 82 dB/W (1,0 m)

Plage de fréquences 32 Hz à 220 Hz (-16 dB)

39 Hz à 180 Hz (-10 dB)

Dimensions (L x H x P) 153 mm x 415 mm x 257 mm

Poids 3,6 kg

^※ Caracteristiques nominales avec filtrre coupe-bas.

ÉMETTEUR ET RÉCEPTEUR SANS FIL

Alimentation 230 à 240 Vca, 50 Hz

Consommation

Tx (SH-FX65T) 1,5 W

Rx (SE-FX65) 43 W

Plage de fréquences 2,400 à 2,4835 GHz

Nombre de canaux 3

Puisance de sortie RMS

Canalsurround 80Wpar canal (4)

Puisssance de sortie DIN

Canalsurround 40W par canal (4)

Indication d'impedance de la prise haut-parleur

3Ωà6Ω

Plage de température de fonctionnement +5^ à +35^

Plage d'humidité de fonctionnement 5% à 90% HR (sans condensation)

Consommation d'électricité en mode d'arrêt

environ 0,3 W

GENÉRALES

Alimentation 230 Vca, 50 Hz

Plage de température de fonctionnement +5^ à +35^

Plage d'humidité de fonctionnement 5% à 90% HR (sans condensation)

Consommation en mode d'attente environ 0,8 W

Remarque

1. Les specifications sont sujettes à modification sans préavis. Les poids et dimensions sont approximatifs.
2. La distorsion harmonique totale est calculée avec un analyseur de spectre numérique.
