Type de produit	Enceinte acoustique colonne
Modèle	ALTEA EX BLACK (X1)
Marque	TRIANGLE
Nombre de voies	2,5
Puissance admissible (W)	100 W
Puissance crête (W)	200 W
Sensibilité (dB/W/m)	91 dB
Bande passante (+/- 3 dB)	45 Hz - 20 kHz
Impédance nominale	8 ohms
Impédance minimale	4,4 ohms
Fréquence de coupure grave	250 Hz
Fréquence de coupure aiguë	2,5 kHz
Dimensions (H x L x P, mm)	1000 x 200 x 335
Dimensions avec socle (H x L x P, mm)	1060 x 370 x 380
Poids	20 kg
Bi-câblage / Bi-amplification	Oui
Blindage magnétique	Non (sauf voie centrale)
Matériaux du tweeter	Dôme titane
Nettoyage du tweeter	Ne pas toucher, utiliser un pinceau non synthétique
Nettoyage de la membrane	Chiffon sec non pelucheux
Nettoyage de la surface	Eau pour les taches
Garantie	5 ans (2 ans pour ampli caisson)
Placement stéréo	Distance minimale 2 m entre enceintes et zone d'écoute
Distance au mur (colonne)	Au moins 40 cm

FOIRE AUX QUESTIONS - ALTEA EX BLACK (X1) TRIANGLE

Quelle est la puissance recommandée pour l'amplificateur ?

Il est préférable d'utiliser un amplificateur de puissance suffisante (100 W ou plus) pour éviter la distorsion. Une puissance trop faible peut endommager les haut-parleurs si le volume est poussé trop fort.

Comment nettoyer l'enceinte ALTEA EX ?

Le dôme en titane du tweeter est fragile : ne pas le toucher. Utilisez un pinceau non synthétique très doux si nécessaire. La membrane des haut-parleurs se nettoie avec un chiffon sec non pelucheux. La surface synthétique peut être nettoyée à l'eau.

Puis-je utiliser le bi-câblage ou la bi-amplification ?

Oui, l'enceinte est compatible avec le bi-câblage et la bi-amplification. Retirez les platines de connexion du bornier. Utilisez deux amplificateurs identiques pour la bi-amplification, ou un seul ampli avec deux groupes A et B pour le bi-câblage.

Quelle distance entre les enceintes pour une écoute stéréo optimale ?

L'écart entre les enceintes doit être d'au moins 2 mètres, et la zone d'écoute doit être à au moins 2 mètres des enceintes. Évitez les coins de la pièce et placez les enceintes dans le sens de la longueur si possible.

Que faire en cas de problème de couleur sur un téléviseur à tube cathodique ?

Si l'enceinte est placée près d'un téléviseur à tube cathodique, respectez une distance minimale de 1 mètre. Les voies centrales sont blindées et ne posent pas ce problème.

Comment placer les enceintes pour un home cinéma ?

Les enceintes principales suivent les règles stéréo. La voie centrale doit être sur la ligne entre les enceintes principales. Les voies arrière doivent être placées à 1.5-2 m de hauteur, pas à hauteur d'oreille. Le caisson de grave ne doit pas être dans un coin.

Quelle est la durée de garantie de l'enceinte ?

La garantie est de 5 ans à compter de la date d'achat, limitée à 2 ans pour l'amplificateur du caisson de grave. Elle couvre les défauts de fabrication et n'est pas transmissible.

Comment faire réparer sous garantie ?

Contactez votre revendeur si l'enceinte est utilisée dans le pays d'achat. Sinon, contactez le distributeur national. Vous pouvez aussi contacter TRIANGLE en France ou consulter le site Internet pour les coordonnées.

L'enceinte est-elle compatible avec une installation 5.1 ?

Oui, elle peut être utilisée comme enceinte principale dans une installation 5.1. Il est recommandé d'utiliser un caisson de grave et de régler l'amplificateur sur 'SMALL' pour les bibliothèques afin de limiter les graves.

Que faire si le son devient désagréable ou distord ?

Baissez immédiatement le volume. Une distorsion peut endommager les haut-parleurs. Assurez-vous que l'amplificateur a assez de puissance et ne dépassez pas la puissance admissible de 100 W.

MODE D'EMPLOI ALTEA EX BLACK (X1) TRIANGLE

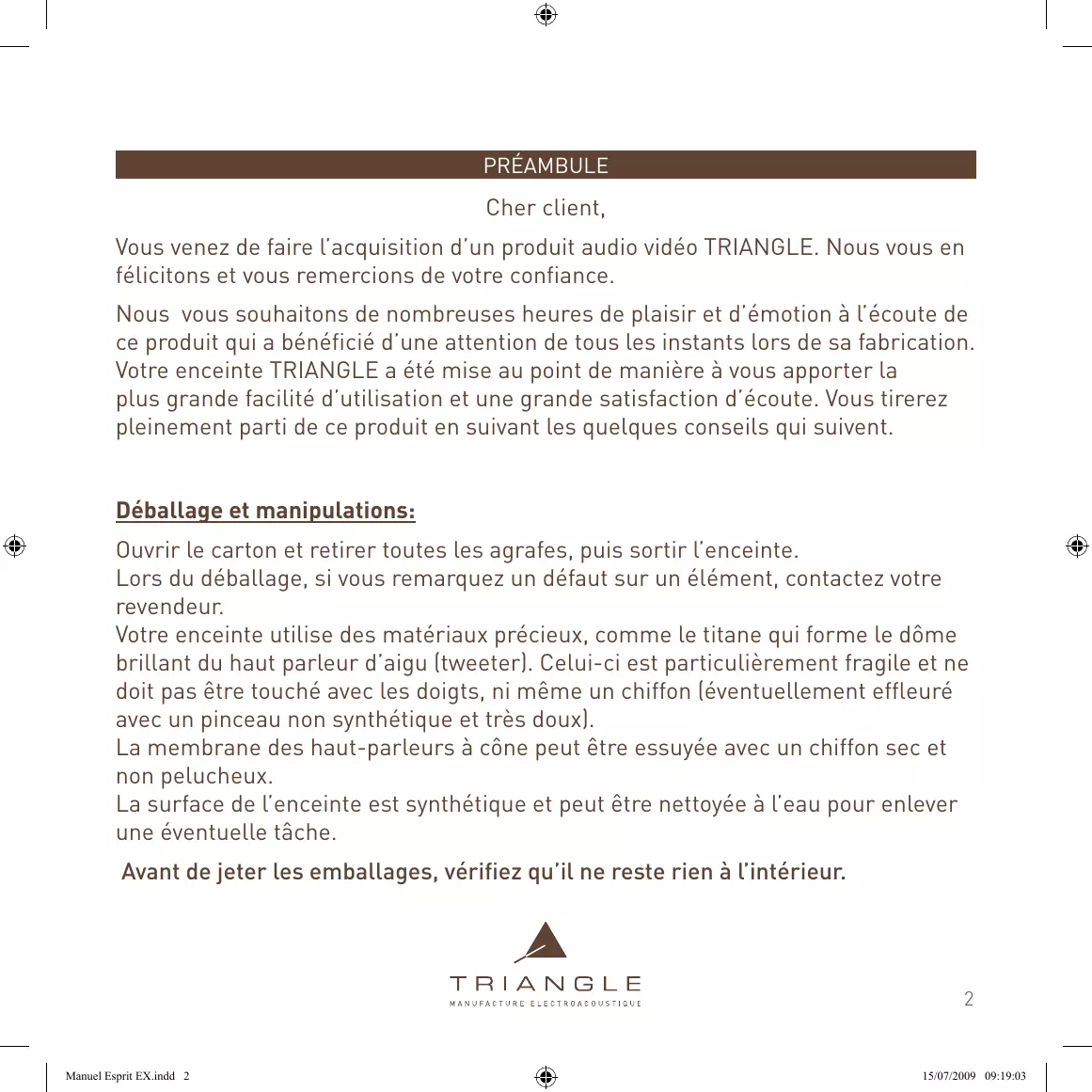

Vous venez de faire l'acquisition d'un produit audio video TRIANGLE. Nous vous en félicitons et vous remercions de votre confiance.

Nous vous souhaitons de nombreuses heures de理論 et d'émotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instant s lors de sa fabrication. Notre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui seront.

Déballage et manipulations:

Ouvrir le carton etsteroler toutes les agrafes,puis sortir l'enceinte.

Lors du déballage, si vous remarquez un defaulted sur un élément, contactez votre revendeur.

Votre enceinte utilise des matériaux précieux, comme le titan qui forme le dôme brillant du haut parleur d'igu (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les doigts, ni même un chiffon (éventuellesment effleuré avec un pinceau non synthétique et très doux).

La membrane des haut-parleurs a cône peut être essuyée avec un chiffon sec et non pelucheux.

La surface de l'enceinte est synthétique et peut être nettoyée à l'eau pour enlever une éventuelle tâche.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

CONSEIL D'UTILISATION

Branchement :

Prévoyez un cable de section suffisante et spécialement concu pour le branchement d'enceintes acoustiques. Nos enceintes sont toutes conces avec nos propres cables Haute définition TRIANGLE, quiodonerontdoncles meilleurs résultats.

Utilisez des longueurs de cable identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie

PRECAUTIONS :

Si une des enceintes est placée pres d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veiliez à respecter une distance minimum de 1 mètre. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

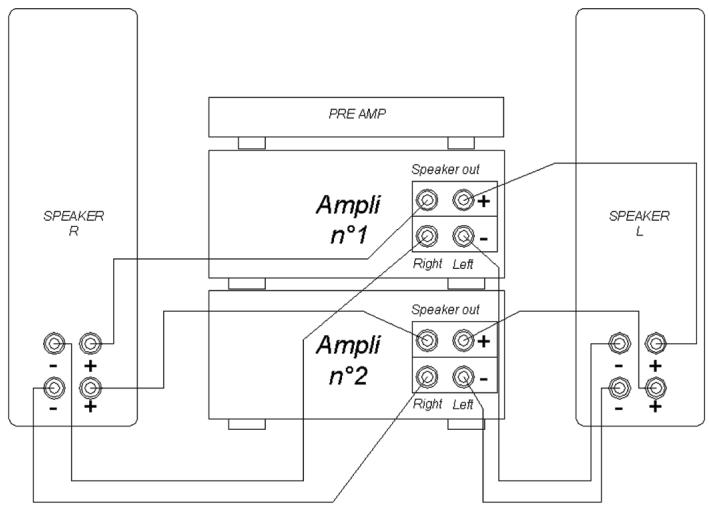

Le bicablage et la bi- amplification

Pour ceux qui souhaitent encore améliorer leur système d'écoute, il est possible d'utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la gamme Esprit Ex sont bicâblabes ou bi-amplifiables.

Avec la bi-amplification, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplificateur. Il est obligatoire d'utiliser des amplificateurs identiques afin de garder l'homogénéité de l'enceinte.

Pour cela, il vous suffit dePTRirer les platines de connexion du bornier et d'utiliser deux amplificateurs stereo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre medium / aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.

Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres Médium et aigu (voir le schéma ci-dessous).

A défaut d'utiliser deux amplificateurs, vous pouvez n'en utiliser qu'un seul, si ce dernier dispose de deux groupes d'enceintes A et B. Il faudra selectionner les deux groupes. Il s'agit alors de bicâblage et non de bi-amplification.

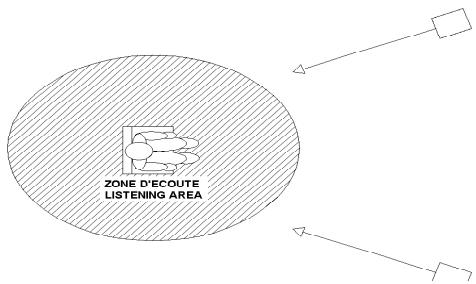

PlACEMENT pour la stéreo :

Les enceintes de la gamme Esprit Ex sont faciles à placer, la bibliothèque a spéciale-

ment eté prévue pour fonctionner dans diverses configurations, comme sur des étagères, sur un bureau, au sol ou sur support prévu à cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Evitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Voiture zone d'écoute ne doit pas etre trop proche des enceintes : une distance minimum 2 metres doit etre respectee.
  L'ecart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet stéreo de bonne qualité.
• Si possible, disposez les enceintes de manière à ce qu'elles «diffusent» dans le sens de la longueur de la pierce.
• Evitez le placement dans les coins de la piece. Ils favorisent l'excitation des résonnances propres à la piece. Pour une colonne laissez un espace minimum de 40 centimètres entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté a pour effet d'améliorer la ↔ponse dans les basses fréquences (au détriment de l'image). Inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans votre piece).

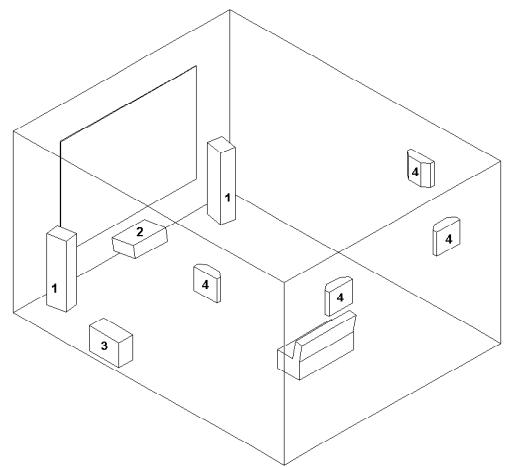

Placement pour le Home cinéma :

L'installation typique d'un ensemble home cinema comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrirées (signal 5.1 : 2 voies arrirées, signal 6.1 : 3 voies arrirées, signal 7.1 : 4 voies arrirées).

Pour placer les enceintes principales de manières optimes, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe précéddent).

• La voie centrale doit être place sur la ligne formée par les deux enceintes principales. Un support a été spécifique conçu pour lui assurer la(Meilleure) stabilité. (N'hésitez pas à contacter votre revendeur à ce sujet)

• L'utilisation d'un caisson de grave est particulièrement recommendée pour une utilisation en home cinéma afin de pouvoir restituer le canal des effets spéciaux dans l'extreme grave qui sont enregistrrés sur des supports tels que les DVD audio ou video. Son placement n'est pas critique si vous selectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz. Au dessus de cette fréquence, il faut mistroux rapprocher le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pierce, pour éviter de creator des résonnances désagréables.

• Il est conseilé de placer les voies arrières entre 1, 5 mètres et 2 mètres de hauteur. Elles sont là pour restituer une ambiance. L'auditeur ne doit pas les localiser. Il ne faut donc pas les placer à hauteur d'oreille. Sur les voies arrières TRIANGLE sont équipées de points de fixation murale. Veillez à prévoir une fixation en adéquation avec le poids de l'enceinte.

• Si vous utilisez des bibliothèques dans votre installation Home cinema, il est conseillé de positionner l'amplificateur sur « SMALL » pour limiter le grave.

Vous trouvrez toutes les autres indications pour paramétrer votre installation dans le manuel d'utilisation de votre amplificateur A/V.

Choix de l'Amplificateur :

Prévoyez un amplificateur deonne qualite et de puissance suffisante. Il est préferable d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va ecreter et mettre sérieusement en danger la vie de vos hauts parleurs. Lorsqu'un amplificateur est utilise à sa puissance maximum, l'aigu devient désagreable, la musique et les instruments ne sont plus très clairs.

Les hauts-parleurssemblant « cracher » et distordre. Il faut baisser le son immédiatement car cela risque d'endommager vos enceintes. N'oubliez pas de respecter la puissance admissible par vos produits. En général les amplificateurs ont des potentiamètres (bouton de volume) logarithmiques. Ceci signifie que le volume varie beaucoup au début de la course du potentiamètre et peu sur la fin. De ce fait en position milieu, le maximum de puissance est quasiment atteint. Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches utilisent souvent pleinement la puissance de votre ampli, alors que le potentiamètre de celui-ci est loin d'être au maximum. Soyez vigilant.

Si vous foulez profitez longtemps de vos enceintes, ne les surexploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modèle d'amplificateur de puissance supérieure.

NOTE SUR LA GARANTIE

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette période est limitee a deux ans pour les amplificateurs des caissons de grave.

Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultat de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus elle cesserait de plein droit en cas de panne résultat d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance
- Toute panne résultat d'une utilisation à des fins professionnelles (sonorisation, public-adress, etc.)
- Toute panne résultat d'une exposition dans une piece trop humide
- Membrane crevée ou arrachée
Dôme ou cône écrasé
- Suspension déchirée
- Tout panne résultat d'un choc mécanique (chute, écrasement etc.)
- Toute panne résultat de l'intervention d'une personne non habilitée par Triangle
- Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Procedure pour faire réparer sous garantie :

Si l'enceinte est utilisé dans son pays d'acquisition, vous contactez le revendeur qui a vendu cette enceinte.

Si l'enceinte est utilisé dans un pays autre que son pays d'achat vous contactez le distributeur national qui vous informera de l'endroit où votre équipement pourrait être réparé. Vous pouze appeler TRIANGLE en France ou consulter notre site Internet pour trouver les coordonnées de votre distributeur local.

RECYCLAGE

Protection de l'environnement :

· Notre produit contient de nombreux materiaux valorisables ou recyclables
· En fin de vie, confier le à un point de vente spécialisé.

CHARACTERISTIQUES

Produits	HEYDA EX	VOCE EX	TITUS EX	COMETE EX	ALTEA EX	ANTAL EX
Sensibilité (dB/W/m)	91	92	91	90	91	91
Bande passante (+ - 3dB Hz - kHz)	100 - 20	60 - 20	55 - 20	50 - 20	45 - 20	40 - 20
Puisance admissible (W)	60	80	60	80	100	120
Puisance créée répétitive (W)	120	160	120	160	200	240
Nombre de voies	2	2	2	2	2,5	3
Impédance Nominale	8	8	8	8	8	8
Impédance Minimale	3,8	5,1	3,8	4,4	4,4	3,4
Fréquence de coupure grave (Hz)					250	250
Fréquence de coupure aiguë (KHz)	2,5	2,3	2,5	2,5	2,5	2,5
Dimensions (mm, H x L x P)	320x190x130	190x535x310	320x190x300	420x200x335	1000x200x335	1080x200x355
Dimensions avec socle (mm, H x L x P)					1060x370x380	1140x370x380
Poids (kg)	5	10	6,5	8,5	20	22,5
