BP1700 - Tensiomètre BRAUN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tensiomètre
Marque	BRAUN
Modèle	BP1700
Méthode de mesure	Oscillométrique
Affichage	À cristaux liquides
Plage de mesure (tension du manchon)	0 – 320 mmHg
Plage de mesure du pouls	40 – 199 battements/min
Précision (tension du manchon)	± 3 mmHg
Précision (fréquence du pouls)	± 5 %
Alimentation	2 piles LR03 (AAA)
Capacité mémoire	60 mesures
Tour de poignet	13 – 21 cm
Principe de gonflage	Automatique
Dégonflage	Soupape à paliers
Température de fonctionnement	+10 °C à +40 °C
Température de stockage	-20 °C à +60 °C
Humidité maximale	85 % HR
Validation clinique	Conforme à l'AAMI-SP10
Normes	DIN EN 60601-1, DIN EN 1060-1/3, CE 93/42/CEE
Garantie	2 ans

FOIRE AUX QUESTIONS - BP1700 BRAUN

Comment préparer une mesure de tension ?

Ne pas fumer, boire du café ou du thé dans les 30 minutes précédant la mesure. Retirer montres et bijoux du poignet. Positionner le manchon environ 2 cm au-dessus de la ligne de la paume. S'asseoir, se détendre et maintenir l'appareil au niveau du cœur.

Comment prendre une mesure avec le BP1700 ?

Attachez l'appareil au poignet, assurez-vous que le manchon est bien ajusté. Appuyez sur le bouton marche/arrêt. Maintenez l'appareil au niveau du cœur, ne bougez pas et ne parlez pas. La mesure démarre automatiquement. À la fin, un signal sonore retentit et les valeurs s'affichent. Éteignez l'appareil avec le bouton marche/arrêt.

Que signifie le message d'erreur 'ERR' ?

Le code 'ERR' indique une erreur de mesure ou de manipulation. Refaites la mesure en suivant les instructions décrites dans la notice. Si le problème persiste, contactez un service client agréé.

Pourquoi les mesures successives sont-elles différentes ?

La tension artérielle varie naturellement au cours de la journée et même d'une mesure à l'autre. Des fluctuations de 10 à 20 mmHg sont normales. Pour des relevés cohérents, prenez les mesures dans les mêmes conditions chaque jour.

Comment consulter les mesures enregistrées en mémoire ?

Éteignez l'appareil, puis appuyez sur le bouton mémoire ('memo'). Les mesures mémorisées défilent une par une. Pour le BP1700, la ligne inférieure affiche successivement la date, l'heure et le pouls de chaque mesure. Pour quitter le mode mémoire, appuyez sur le bouton marche/arrêt.

Comment régler l'heure et la date sur le tensiomètre ?

Appuyez sur le bouton date/heures. La ligne du bas indique 'Time' et les heures clignotent. Utilisez le bouton mémoire pour régler l'heure. Appuyez à nouveau sur date/heures pour passer aux minutes, puis au mois et au jour. Quittez en appuyant sur date/heures.

Quand faut-il remplacer les piles ?

Remplacez les piles dès que le symbole de piles faibles apparaît à l'écran. Des piles neuves permettent environ 200 mesures. Utilisez des piles alcalines LR03 (AAA) ou rechargeables.

Comment nettoyer le tensiomètre ?

Nettoyez le boîtier avec un chiffon doux et humide. Les taches sur le manchon peuvent être retirées délicatement avec un chiffon humide. Ne lavez pas le manchon à l'eau ou à sec. Ne stockez pas l'appareil en plein soleil ou dans une humidité extrême.

Le tensiomètre nécessite-t-il un calibrage ?

Non, le produit est réglé en usine. S'il est utilisé conformément aux instructions, un calibrage périodique n'est pas requis. En cas de doute sur la précision, contactez un centre de service agréé.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'état des piles. Refaites une mesure en suivant rigoureusement les instructions. Si le problème persiste (message d'erreur, valeurs aberrantes), contactez un service client agréé. Ne confiez pas l'appareil à des réparateurs non agréés.

MODE D'EMPLOI BP1700 BRAUN

Le tensiomètre Braun VitalScan Plus est un tensiomètre qui permet de mesurer la tension artérielle de manière simple et précise au niveau du poignet. La précision du VitalScan a été testée en cours de fabrication. Elle a également été confirmée par des études cliniques (recherche clinique selon l'AAMI/ANSI-SP10).

Ce que vous devez savoir à propos de la tension artérielle

La tension artérielle varie constamment au cours de la journée. Elle augmente nettement en tout début de journée et diminue en fin de matinée. La tension artérielle augmente à nouveau dans l'après-midi et retombe finalement à un niveau plus bas pendant la nuit. Elle peut également varier sur une courte durée. Par conséquent, les valeurs des mesures effectuées successivement peuvent fluctuer.

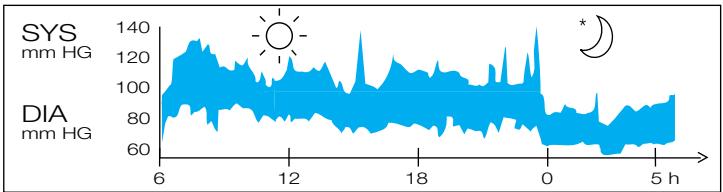

Relevés de tension artérielle d'un homme de 31 ans en bonne santé, mesurés par intervalles de 5 minutes.

La tension artérielle mesurée dans le cabinet du médecin fournit seulement une valeur instantanée (momentanée). Les mesures effectuées à la maison de façon répétée reflètent moins les valeurs d'une tension artérielle réelle.

En outre, de nombreuses personnes ont une tension artérielle différente lorsqu'elle est mesurée à la maison car elles ont tendance à être plus détendues que chez le médecin.

Des prises de tension artérielle régulières effectuées à domicile peuvent fournir à votre médecin des informations précieuses sur vos réelles valeurs « habituelles ».

L'Organisation Mondiale de la Santé (OMS) a établi les valeurs de tension artérielle standard suivantes, lors de mesures avec un pouls au repos :

Tension arterielle (mmHg)	Valeursnormales	Hypertensionmodérée	Hypertensionseveire
SYS = Systole= valeurs	jusqu'à 140	140 - 180	> 180
maximales	jusqu'à 90	90 - 110	> 110
DIA = Diastole= valeursminimales

• Pour garantir des résultats précis, veuillez lire attentivement les instructions suivantes.
• Ce produit est conçu uniquement pour un usage domestique. Gardez le tensiomètre et ses piles hors de portée des enfants.
• Les personnes atteintes d'arythmie cardiaque, de constriction vasculaire, d'athérosclérose aux extrémités, de diabète ou les utilisateurs de stimulateurs cardiaques doivent consulter leur médecin avant de mesurer eux-mêmes leur tension artérielle, car des écarts de valeurs tensionnelles peuvent être mesurés dans ces cas.
• Consultez votre médecin en cas de doute, spécialement si vous êtes sous traitement médical ou si vous prenez des médicaments. L'utilisation de ce tensiomètre ne doit pas remplacer une consultation chez votre médecin.

Description du produit

A Affichage B Bouton mémoire (« memo ») C Bouton date / heures D Bouton marche / arrêt E Compartiment à piles F Couvercle du compartiment à piles G Manchon

Mise en place des piles

Utilisez des piles alcalines, de type LR03 (AAA) comme celles fournies avec l'appareil ou bien des piles rechargeables. - Ouvrez le couvercle du compartiment à piles (F) et insérez deux piles en respectant la polarité (voir les symboles dans le compartiment à piles (E)). - Des piles neuves assurent environ 200 mesures. - Ne jetez que les piles usagées. Elles ne doivent pas être jetées avec les ordures ménagères, mais remises dans un centre de collecte ou chez votre revendeur.

Règles de base pour une mesure correcte de la tension artérielle

• Prenez toujours les mesures au même moment de la journée, de préférence le matin, dans les mêmes conditions.
• Ne pas prendre de mesure moins d'une demi-heure après avoir fumé ou après avoir bu du café ou du thé.
• Retirer du poignet montre et bijoux avant la mise en place du dispositif sur le bras utilisé pour la mesure.
• Positionnez l'appareil 2 cm au-dessus de la ligne de la paume.
• Pendant la mesure, asseyez-vous, détendez-vous, restez tranquille sans bouger ni parler.
• Maintenez l'appareil au niveau du cœur.
• Attendez environ 3 minutes avant d'effectuer une nouvelle mesure.

Prise des mesures

1. Attachez l'appareil sur le côté paume de votre poignet, approximativement 2 cm au-dessus de la ligne de la paume.

Assurez-vous que le manchon (G) est bien ajusté.

1. Appuyez sur le bouton rouge de marche / arrêt (D).

1. Maintenez l'appareil au niveau du cœur. La mesure démarre automatiquement. Pendant que la mesure se fait, ne bougez pas et ne parlez pas.

1. Lorsque la prise de mesure est terminée, un signal sonore retentit à nouveau et la mesure s'affiche sur l'écran.

Valeur supérieure (systolique)

Valeur inférieure (diastolique)

Pouls

1. Appuyez sur le bouton marche / arrêt pour éteindre l'appareil. Sinon, l'appareil s'éteindra automatiquement après deux minutes. À tout moment, si vous souhaitez arrêter la mesure, appuyez sur le bouton marche / arrêt.

Fonction mémoire

Votre tensiomètre peut enregistrer 90 mesures (modèle BP 1700 : 60 mesures). L'enregistrement des données est automatique après chaque mesure effectuée entièrement. La mémoire n'est pas volatile, cela signifie que vous ne perdrez pas vos données enregistrées en changeant de piles.

La mémoire ne peut pas être vidée. Une fois pleine, les plus anciennes valeurs seront remplacées par les nouvelles.

Le tensiomètre BP 1750 dispose également d'une fonction moyenne qui affiche la moyenne des mesures des 3 dernières prises.

Rappel des valeurs mémorisées et fonction moyenne

• Pour consulter les valeurs mémorisées et les valeurs moyennes, éteignez l'appareil.
• Puis, appuyez sur le bouton mémoire (« memo ») (B).

BP 1750 : La moyenne des trois dernières mesures s'affiche. « A-3 » apparaît sur la ligne inférieure d'affichage, indiquant que la valeur moyenne est affichée.

BP 1700 : La première mesure s'affiche. La ligne inférieure d'affichage indique successivement la date, l'heure et la pulsation de cette mesure.

• En appuyant à plusieurs reprises sur le bouton mémoire, les valeurs mémorisées seront appelées une par une.
• En appuyant de manière continue sur le bouton mémoire, les valeurs mémorisées défileront une à une.
• Pour quitter le mode mémoire, éteindre l'appareil en appuyant sur le bouton marche / arrêt.

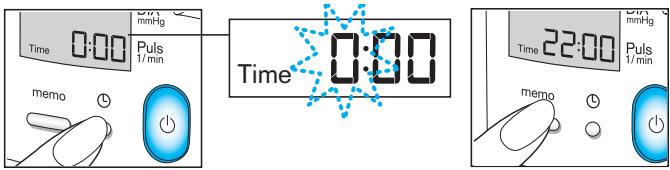

Réglage de l'heure et de la date

• Appuyez sur le bouton date / heures (C). La ligne du bas indique « Time » et les chiffres clignotent dans la position heures. Pour régler l'heure, appuyez de façon répétée sur le bouton « mémo ».

• Appuyez à nouveau sur le bouton (C) : les chiffres des minutes clignotent. À nouveau, appuyez sur le bouton « mémo » pour régler les minutes.
• Appuyez à nouveau sur le bouton (C) pour régler la date : la ligne inférieure d'affichage indique « Date » et les chiffres clignotent dans la position mois. Réglez le mois en appuyant successivement sur le bouton « mémo ».
• Appuyez à nouveau sur le bouton (C) : les jours clignotent. À nouveau, appuyez de façon répétée sur le bouton « mémo » pour régler le jour.
• Pour quitter le mode de réglage de l'heure et de la date, appuyez sur le bouton (C).
• Si vous ne le faites pas, l'appareil s'éteindra automatiquement au bout de 2 minutes et tiendra compte de ces réglages par la suite.

Entretien et nettoyage

Nettoyez le boîtier de l'appareil avec un chiffon doux et humide. Les taches faites sur le manchon (G) peuvent être retirées avec précaution à l'aide d'un chiffon humide. Ne pas nettoyer le manchon, que ce soit à l'eau ou à sec. Ne pas stocker l'appareil en plein soleil ou dans des conditions d'humidité extrêmes.

Calibrage

Ce produit a été réglé au moment de sa fabrication. S'il est utilisé selon les instructions d'utilisation, un réglage périodique n'est pas requis. Si à tout instant vous avez une question au sujet de la précision de la mesure, veuillez contacter un centre de service agréé.

Que faire en cas de ...

Problème	Raison	Solution
+	Les piles sont faibles.	Remplacer rapidement les piles.
ERR	Erreur de mesure / manipulation	Refaites la mesure comme décrit dans «Prendre une mesure», Si le problème persististe, contactez un service client agréé.
---	Gonflage au dessus de 320 mmHg	Renouveler la mesure.
Pendant la mesure (durant le dégonflage du manchon), vous pouze entendre un bruit de claquement avec chaque battement de cœur détecté.	L'appareil fonctionne avec une procédure spéciale de dégonflage (dégonflage progressif par palier).	Aucune
La lecture des mesures successives diffère considérable-ment.	La tension artérielle est une valeur fluctuante. Pour desadultes enonne santé, desvariations de 10 à 20mmHg sont possibles.	Aucune
	Le manchon n'est pascorrectement placé.	S'assurer que le dispositif est placé de la façon suivante :- sur le côté paume de votre poignet- approx. à 2 cm de la ligne de la paume.
	Les mesures ne sont pastoutes faites au niveau du cœur.	Pour chaque mesure, maintainir l'appareil au niveau du cœur.
	Parler, tousser, rire, bouger etc... en cours de mesure peuvent influencer la lecture.	Pendant la mesure, se détendre, ne pas bouger et ne pas parler.

Spécifications du produit

Modèle :

Principe de fonctionnement :

Indicateur :

Plage de mesure :

Plage de mesure de la

tension artérielle :

Précision (laboratoire) :

Précision clinique :

Gonflage :

Dégonflage

Alimentation :

Température de fonctionnement :

Température de stockage :

Humidité :

Manchon :

Validation clinique :

BP 1750 / BP 1700

Méthode oscillométrique

Affichage à cristaux liquides

0-320 mmHg (tension de manchon)

40-199/min (fréquence du pouls)

20 mmHg (valeur diastolique minimale)

300 mmHg (valeur systolique maximale)

± 3 mmHg (tension du manchon)

± 5% (fréquence du pouls)

Conforme à l'AAMI-SP10 avec comme

référence d'auscultation :

< 5 mmHg de compensation systématique

< 8 mmHg de variation standard

Automatique

Soupape à paliers

2 piles, type LR 03 (AAA)

+10°C +40°C

-20°C +60°C

Jusqu'à 85% RH

Utilisable pour un tour de poignet de 13 à 21 cm

Conforme à l'AAMI-SP10 avec la référence d'auscultation.

(Bien tenir compte du fait qu'une différence sur les mesures tensionnelles peut dépendre du calibrage de l'appareil.)

Si l'appareil n'est pas utilisé dans le respect des limites de température et d'humidité spécifiées, la précision technique ne pourrait être assurée.

Équipement de type BF

Peut faire l'objet de modifications sans préavis.

Ce produit est conforme aux standards suivants :

DIN EN 60601-1 : 3/96 « Équipement médical électrique » -

Partie 1 : Conditions générales de sécurité

DIN EN 1060-1 : 12/95, AMD 1 09/02 « Sphygmomanomètres non invasifs » –

Partie 1 : Conditions générales

DIN EN 1060-3 : 9/97 « Sphygmomanomètres non invasifs » –

Partie 3 : Conditions supplémentaires pour les systèmes de mesure de la tension artérielle électromécaniques

Ce produit est conforme aux dispositions de la directive CE 93/42/CEE (Directive sur les dispositifs médicaux).

L'équipement médical électrique requiert des conditions spéciales vis-à-vis de la CEM. Pour une description détaillée des conditions de la CEM, veuillez contacter le Centre de Service Agréé (voir l'encart joint).

Les radiofréquences des communications des portables et téléphones mobiles peuvent avoir des effets sur les équipements médicaux électriques.

Veuillez ne pas recycler le produit comme une ordure ménagère lorsqu'il est arrivé en fin de vie d'utilisation. Le recyclage peut être fait auprès de votre service de ramassage local ou dans l'un des points de décharge fournis dans votre pays.

Garantie

Kaz accorde une garantie de deux ans sur le produit débutant à la date d'achat. Durant la période de garantie, nous éliminerons gratuitement tous les défauts de l'appareil résultant des malfaçons du matériel ou de sa fabrication, soit selon notre décision en réparant ou en remplaçant l'appareil complet. Cette garantie est reconnue dans tous les pays où Kaz ou son distributeur exclusif commercialise l'appareil.

Les dommages occasionnés par une utilisation inadéquate, l'usure normale ou les défauts ne portant préjudice ni au bon fonctionnement ni à la valeur de l'appareil excluent toute prétention à la garantie. La garantie devient caduque si des réparations ont été effectuées par des personnes non agréées par Kaz et si des pièces de rechange ne provenant pas de Braun ont été utilisées.

Pour toutes réclamations intervenant pendant la période de garantie, envoyez l'appareil ainsi que sa carte de garantie à un Centre de Service Kaz agréé.
