MODE D'EMPLOI COL-TOBAGO MT3(X1) CABASSE
Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d'optimiser au maximum votre installation, nous vous recommandons de lire attentivement cette notice.
Explication des symboles -
L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérieur du coffret du produit, d'une valeur
suffisante pour présenter un risque d'électrocution.
Le point d'exclamation dans un triangle équilateral avertit de l'existence d'instructions importantes quant à l'utilisation et la maintenance dans la documentation jointe à ce produit.
Instructions - Toutes les instructions de sécurité et d'utilisation doivent avoir été lues avant d'allumer tout appareil pour la première fois.
Retenez les instructions - Elles doivent servir de référence permanente pour tout ce qui suit.
Tenez compte des avertissements - Les avertissements présents sur le produit ou dans les notices d'utilisation doivent être pris en compte.
Suivez les instructions - Toutes les instructions d'utilisation et de mise en œuvre doivent être scrupuleusement suivies.
Nettoyage - Débranchez l'appareil avant tout nettoyage. N'utilisez pas de solutions nettoyantes sous forme liquide ou en aerosols. Employez de préférence un chiffon humide.
Accessoires - N'utilisez pas d'accessoires qui ne soient pas explicitement recommandés par le constructeur, sous peine de risquer divers accidents.
Eau et humidité - L'appareil ne doit pas être utilisé près de l'eau, par exemple à proximité d'une baignoire, d'un évier, dans un sous-sol humide, près d'une piscine, ou de tout ce qui y ressemble de près ou de loin.
Chariots et supports - La manutention doit être effectuée seulement avec des chariots et supports agréés par le fabricant.
Installation sur mobiliers et supports - Ne placez pas cet appareil sur un support instable, qu'il s'agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.
Ventilations - L'appareil doit être positionné de telle sorte qu'il ne gêne pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d'évaporation. Il ne doit pas non plus être encastré dans des enclosures confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d'air disponible aux entrées d'air.
Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sénégraphie sur le produit. Si vous n'êtes pas sûr du type de courant fourni à l'endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.
Protection des câbles d'alimentation - Le cheminement des câbles d'alimentation doit être prévu de telle sorte qu'ils ne puissent pas être piétinés, pincés, coincés par d'autres appa
reils posés dessus, et une attention toute particulière doit être accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil.
Foudre - Pour une meilleure protection de l'appareil pendant les orages ou s'il doit rester inutilisé pendant une longue période, débranchez le cordon d'alimentation et débranchez la prise d'antenne. Vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.
Surcharges électriques - Ne surchargez pas les prises d'alimentation, les prolongateurs ou les raccords d'alimentation. Il pourrait en résulter incendies ou électrocutions.
Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrer des éléments ou des liquides étrangers dans l'appareil. Ils pourraient occasionner incendies ou électrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.
Entretien - L'utilisateur ne doit pas tenter de s'occuper des opérations de maintenance au-delà de celles décrites dans le mode d'emploi. Tout ce qui dépasse le simple niveau de l'entretien doit être effectué par un personnel qualifié.
Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié :
L'alimentation ou la prise a été endommagée. Des corps étrangers ou du liquide se sont introduits dans l'appareil. L'appareil a été exposé à la pluie ou a été aspergé d'eau. - L'appareil ne semble pas marcher correctement alors que vous l'utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d'emploi. Toute autre procédure pourrait le déterminer et nécessiter l'intervention d'un technicien qualifié. L'appareil est tombé ou bien sa carrosserie est endommagée. L'appareil affiche des performances nettement modifiées.
Pièces détachées - Si la réparation a nécessité l'utilisation de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou présentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.
Vérifications - Après toute intervention sur l'appareil, demandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.
Exposition aux fortes températures - L'appareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.
Valable aux USA, au canada et autres pays concernés
Attention! Pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu'au fond
Dans tous les cas, il faut que les deux canaux soient branchés de façon identique, c'est-à-dire par exemple que la borne rouge ou + de l'enceinte aille à la borne rouge ou + de l'amplificateur ; la borne noire ou - de l'enceinte ira dans ce cas à la borne noire ou - de l'amplificateur.
Placement du caisson de graves
Les caissons de graves n’ont pas à priori une position impérative par rapport à la zone d’écoute si la fréquence des filtres de coupure est aux alentours de 150Hz, en effet, en dessous de cette fréquence, le caisson n’est pas directif, et il est impossible de détecter l’endroit d’où viennent les basses. Pour obtenir le meilleur résultat, il est always nécessaire de faire des essais d’emplacement, afin d’obtenir la meilleure réponse possible dans les fréquences basses, en fonction de l’acoustique de la pièce.
Branchement du caisson de graves
Le branchement de la modulation peut s'effectuer de 2 façons : ■ soit avec les entrées et sorties Cinch RCA LINE IN⑧ et LINE OUT⑨ en utilisant des câbles coaxiaux blindés, ■ soit en utilisant les bornes haut-parleurs FROM RECEIVER 10 et TO SPEAKERS 11 et du câble haut-parleur classique.
Les entrées sont stéréophoniques, le mélange des graves gauche L (left) et droite R (right) se fait dans l'amplificateur. Si le signal provenant de la source est mono, une seule entrée gauche L (left) ou droite R (right) devra être utilisée.
Connexion par les prises LINE IN
Si votre préamplificateur ou amplificateur audio video possède une sortie stéréophonique à bas niveau, relier les sorties gauche L (left) et droite R (right) du préamplificateur aux entrées LINE IN ⑧ gauche L (left) et droite R (right) du caisson de graves.
Si vous appareil ne possède qu'une seule sortie monophonique (subwoofer/LFE), relier celle-ci à l'entrée LINE IN ⑧ gauche L (left) ou droite R (right) indifféremment.
Connexion par les prises LINE out
Les prises LINE OUT⑨ gauche L (left) et droite R (right) délivrent la modulation mise à l'entrée LINE IN⑧. Ces sorties LINE OUT⑨ peuvent vous servir à brancher l'amplificateur de puissance destiné aux enceintes principales.
Branchement avec les bornes haut-parleurs FROM receiver et TO speakers et du câble haut-parleur classique
Si votre amplificateur intégré Hi-Fi ne possède pas de sortie à bas niveau, brancher les sorties de l'amplificateur aux extrémités FROM RECEIVER⑩ gauche L (left) et droite R (right) du caisson de graves. Vous pouvez brancher le caisson de graves sur les bornes de votre amplificateur qui servent à brancher les haut-parleurs. En branchant les sorties gauche et droite de votre amplificateur aux entrées gauche et droite du caisson de graves, faire bien attention à ne pas inverser les câbles en phase, car vous risqueriez de provoquer une panne sur votre amplificateur principal.

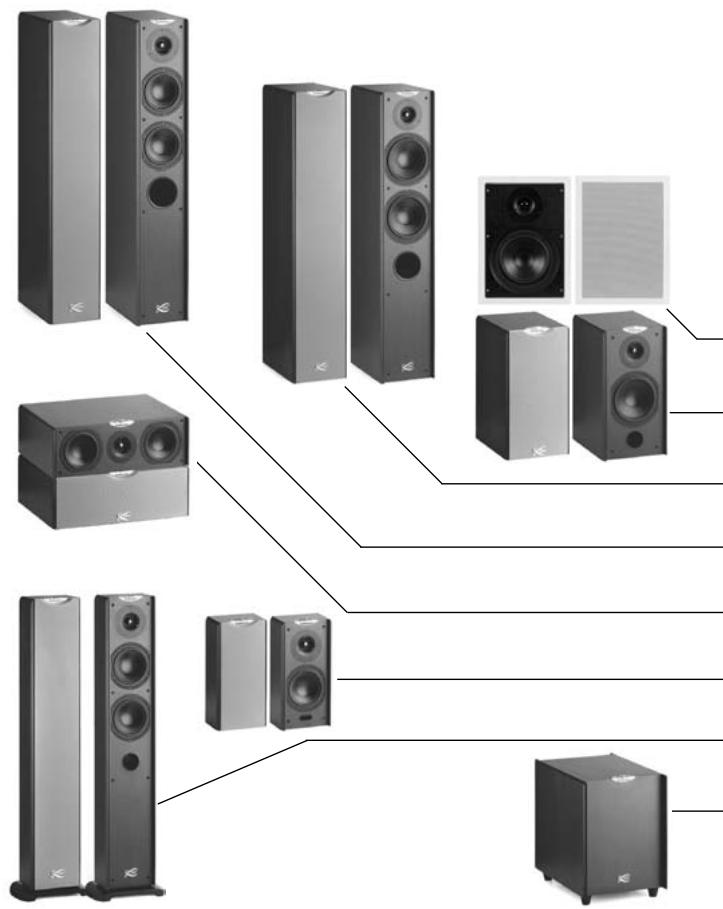

SPECIFICATIONS ET CHARACTERISTIQUES TECHNIQUES
| MT3 | Utilisation | Voies | Haut-parleurs |
| ANTIGUA in wall | à encastrer | 2 | 1 tweeter DOM36 1 17 cm 17T15 |
| ANTIGUA voie principale | bibliothèque/ socle | 2 | 1 tweeter DOM36 1 x 17 cm 17TD15 |
| TOBAGO voie principale | au sol | 2 | 1 tweeter DOM36 2 x 13 cm 13TD15 |
| JERSEY voie principale | au sol | 2 | 1 tweeter DOM36 2 x 17 cm 17TD15 |
| SOCOA voie centrale* | sur/sous écran | 2 | 1 tweeter DOM36 2 x 13 cm 13TD15TV |
| PICO voie d'effets | bibliothèque/ au mur | 2 | 1 tweeter DOM36 2 x 13 cm 13TD15 |
| SOLA satellite | au sol | 2 | 1 tweeter DOM36 2 x 13 cm 13TD15 |
| ORION caisson de graves | au sol | 1 | 1 x 21 cm 21MT3 |
- blindage magnétique
- Connexion avec les bornes TO speakers⑪
Ces bornes délivrent la même modulation que celles que vous avez mises à l'entrée FROM RECEIVER⑩. Elles permettent de rebrancher par exemple les enceintes principales.
Secteur
L'alimentation ⑦ sert à alimenter le caisson de graves. La sélection de la tension d'alimentation est effectuée par le commutateur 115V-230V ⑥. La mise en route s'effectue par l'interrupteur POWER ⑦, en le mettant dans la position STAND BY ou la position ON.
Dans la position STAND BY, l'appareil se mettra en veille s'il n'y a pas eu de modulation pendant quelques minutes. Dès que la modulation réapparaît, le caisson de graves se met en fonctionnement.
VOLUME15
Pour un premier réglage du volume, mettre le CROSSOVER 16 à environ 120Hz, et monter progressivement le VOLUME15 jusqu'à ce que vous estimiez que le niveau des graves est suffisant. Il faudra sans doute retoucher le niveau VOLUME15 quand vous aurez trouvé les bons réglages de fréquence CROSSOVER16 et de PHASE17.
Ce potentiomètre sert à régler la fréquence supérieure de la plage de travail du caisson de graves. Ce réglage va dépendre du type d'enceintes principales qui est utilisé avec le caisson de graves et de leur fonctionnement dans la pièce. Des essais seront nécessaires pour déterminer la meilleure fréquence.
Suivant la disposition du caisson de graves par rapport aux enceintes satellites, on peut être amené à inverser la phase du caisson de graves pour obtenir un son de meilleure qualité ; on commute alors l'inverseur de position à la position.
A vous de déterminer quelle sera la phase la meilleure suivant le réglage du potentielomètre CROSSOVER 16. Attention, si vous avez un deuxième caisson de graves, il faut impérativement que cet inverseur de phase soit dans la même position que celui du premier.
Nous vous invitons à consulter sur www.cabasse.com les réglages spécifiques que nous préconisons pour l'utilisation de nos caissons de graves.
Entretien
Les ébénisteries de la gamme MT3, réalisées avec un revêtement spécifique enduit de deux vernis de protection et d'une pellicule anti-rayures, ne nécessitant aucun entretien particulier, le matériel étant un produit de très haute technicité. Elles peuvent être nettoyées avec un chiffon humide. En suivant les conseils d'installation, de branchement et d'emploi expliqués dans cette notice, vous êtes assurés d’un fonctionnement parfait de vos enceintes acoustiques. Nous recevons tous les jours des lettres de clients satisfaits du choix de leurs enceintes et ces lettres sont pour nous la plus belle récompense de nos efforts.
| CAISSON DE GRAVES ACTIF ORION MT3 | |
| Pression | |
| impulsionnelle maximale | 114dB |
| Sélecteur de phase | 0° phase normale |
| 180° phase inversée | |
| Prises d'entrée | 2 bas niveau -2 haut niveau |
| Alimentation | 115/230V AC-50/60 Hz |
| Consommation maximum | 165W |
Étant donné l'évolution des techniques mises en œuvre pour une fiabilité accrue et une recherche constante de qualité optimale, CABASSE réserve le droit d'apporter toutes modifications aux modèles présentés sur les fiches techniques ou les documents publicitaires.
| Efficacité 1W/1m (en dB) | Filtre (en Hz) | Réponse en fréquences (en Hz) | Impédance nominale (en ohms) | Impédance minimale (en ohms) | Puisance nominale (en Watt) | Puisance créée (en Watt) | Finition standards | Dimensions h×l×p (en cm) | Poids (en kg) |
| 91 | 3500 | 80-22 000 | 8 | 6,9 | 75 | 550 | blanc à peindre | 32×27×10 | 3,5 |
| 89,5 | 3000 | 69-22 000 | 8 | 4,3 | 75 | 550 | ébénisterie wengue, cadre gris argent (1) | 41×23×30 | 8,5 |
| 88 | 3500 | 55-22 000 | 8 | 4,7 | 85 | 600 | ébénisterie wengue, cadre gris argent (1) | 92×18×30 | 16 |
| 91 | 2800 | 58-22 000 | 8 | 4,5 | 100 | 700 | ébénisterie wengue, cadre gris argent (1) | 96×20×30 | 17 |
| 88 | 4000 | 70-22 000 | 8 | 4,9 | 85 | 600 | ébénisterie wengue, cadre gris argent (1) | 16×48×37 | 10,5 |
| 88 | 2800 | 110-22 000 | 8 | 4,2 | 70 | 500 | ébénisterie wengue, cadre gris argent (1) | 34×18×12 | 4,5 |
| 91 | 2800 | 110-22 000 | 8 | 4,6 | 85 | 600 | ébénisterie wengue, cadre gris argent (1) | 96×26×16 | 11 |
| actif | réglable 30-180 | 35-200 | actif | actif | 250 | 750 | ébénisterie wengue, cadre gris argent (1) | 39×31×40 | 16,5 |
