RAD100 - Radiateur électrique PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique
Marque	PROLINE
Modèle	RAD100
Alimentation	230 V~, 50 Hz, 1000 W
Fonctions principales	Thermostat réglable, fonction antigel, protection contre surchauffe et basculement
Installation	Posé au sol ou fixation murale (support inclus)
Sécurité	Coupe-circuit thermique, coupe-circuit anti-basculement, mise en garde « Ne pas couvrir »
Entretien	Nettoyer avec un chiffon humide après débranchement et refroidissement
Utilisation	Usage intérieur domestique uniquement

FOIRE AUX QUESTIONS - RAD100 PROLINE

Comment installer le radiateur PROLINE RAD100 au sol ?

Encastrez les pieds sur le cadre et fixez-les avec les vis. Veillez à faire glisser les supports inférieurs du dos de l'appareil dans les encoches des pieds.

Comment fixer le radiateur au mur ?

Marquez et percez les trous à 1 m du sol (espacement de 138 mm). Insérez les chevilles, vissez le support mural, puis assemblez le radiateur et vissez ses supports inférieurs. Respectez une distance minimale de 70 cm du sol et 1 m au-dessus.

Comment utiliser la fonction antigel ?

Tournez le bouton du thermostat sur la position flocon de neige. Le radiateur maintiendra une température au-dessus du point de congélation.

Que faire si le radiateur ne chauffe pas ?

Vérifiez que l'interrupteur marche/arrêt est sur une position sous tension et que le thermostat est réglé au-dessus de la température ambiante. Le voyant rouge doit s'allumer. Si le problème persiste, débranchez et contactez le service après-vente.

Comment nettoyer le radiateur ?

Assurez-vous que le radiateur est débranché et complètement refroidi. Nettoyez avec un chiffon humide. N'utilisez pas de produits abrasifs et ne l'immergez pas dans l'eau.

Où placer le radiateur dans une salle de bain ?

Installez-le uniquement dans les volumes 2 ou 3 de la salle de bain, à au moins 60 cm d'une baignoire ou d'une douche, conformément à la norme NF C 15-100.

Que signifie le voyant rouge sur le radiateur ?

Le voyant rouge s'allume lorsque le radiateur chauffe et s'éteint quand la température ambiante atteint la température réglée.

Comment régler la température souhaitée ?

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre pour augmenter la température ou dans le sens inverse pour la baisser. La zone de confort est indiquée sur le bouton.

Que faire si le radiateur se renverse ?

Le coupe-circuit anti-basculement éteint automatiquement l'appareil. Remettez-le à la verticale, il se réenclenchera et fonctionnera normalement.

Puis-je utiliser une minuterie ou un programmateur avec ce radiateur ?

Non, il est interdit d'utiliser un programmateur, une minuterie ou tout dispositif qui met l'appareil sous tension automatiquement, car cela présente un risque d'incendie.

MODE D'EMPLOI RAD100 PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Toute'utilisation autre que celle prévue pour cet apparéil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou des personnes de qualification similaire afin d'eviter un danger.

MISE EN GARDE: Pour éviter une surchauffe, ne pas couvrir l'appareil de chauffage.

L'appareil de chauffage ne doit pas etre place juste en dessous d'une prise de courant.
Ne pas utiliser cet apparéil de chauffage à proximé d'une baignoir, d'une douche ou d'une piscine.

CONSIGNES DE SECURITÉ IMPORTANTES

Éteignez l'appareil et débranche sa fiche de la prise électrique quand il est inutilisé et avant de le nettoyer, de l'installer ou de le désinstaller.
Utilisez et rangez toujours le radiateur à la verticale.
N'installez pas ce radiateur pres de rideaux ni d'autres matériaux combustibles, car cela presente un risque de blessures et d'incendie.
Il ne doit y avoiraucun objet ou meuble a moins de 1 m au-dessus du radiateur. Ne placez pas le radiateur pres de pieces d'ameublement molles.

AVERTISSEMENT: Ce chauffage n'est pas équipé d'un système permettant de contrôler la température de la pierce. Ne pas utiliser le chauffage dans des pièces exigues lorsque celles-ci sont occupées par des personnes dans l'incapacité de sortir de la pierce par leurs propres moyens, à moins qu'une surveillance constante soit assurée.

Utilisation à l'intérieur uniquement.

Ne pas utiliser cet apparéil de chauffage avec un programmeur, une minuterie, un système de commande à distance séparé ou tout autre dispositif qui met l' apparéil de chauffage sous tension automatiquement, car il y a risquè de feu si l' apparéil est recouvert ou place de façon incorrecte.

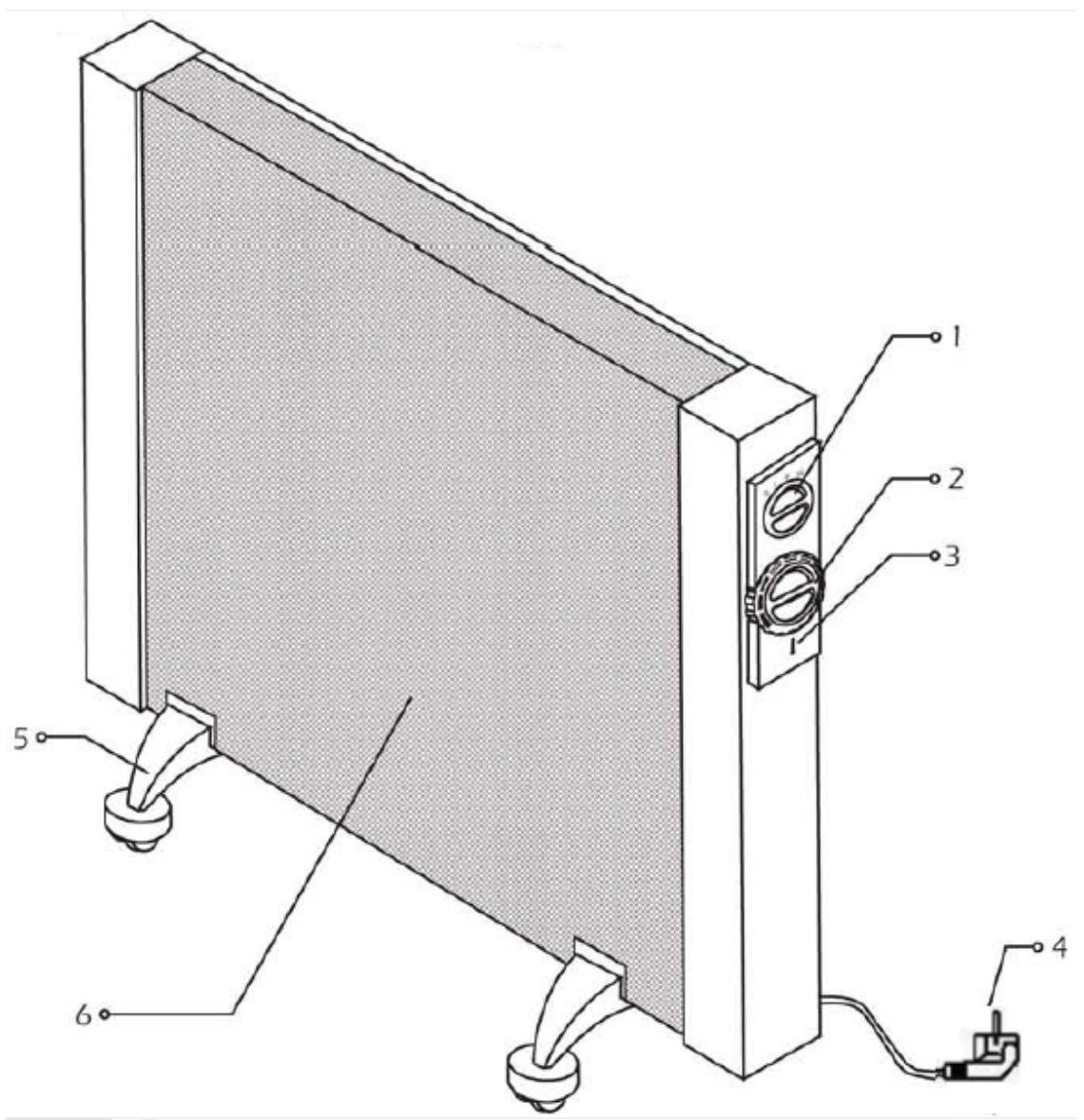

DESCRIPTION

1. Bouton marche/arrêt
2. Bouton du thermostat
3. Voyant rouge
4. Cordon d'alimentation
5. Pieds avec roulettes

6. Grille

7. Poignée

8. Trou de fixation

9. Support de fixation

10. Vis

11. Cheville de fixation murale

INSTALLATION

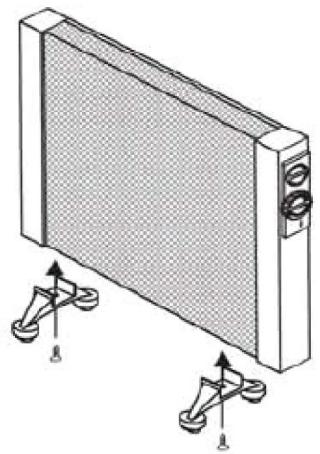

A. Posé sur le sol

Encastrez les pieds sur le cadre et fixez-les avec les vis.
Veillez à faire glisser les supports inférieurs du dos de l'appareil dans les encoches générées sur les pieds.

B. Fixation murale

1

11

III

IV

V

VI

VII

VIII

①

ÉTAPE 1

Marquez l'emplacement du premier trou sur le mur (à 1 m environ du sol).

ÉTAPE 2

Percez le premier trou.

ÉTAPE 3

Insérez une chevelle dans le premier trou.

ÉTAPE 4

Plaquez le support de fixation murale contre le mur, puis maintenez-le avec la vis.

ETAPE5

Marquez l'emplacement du deuxième trou sur le mur (à 138 mm environ du premier trou). Vérifiez que le support de fixation murale est à l'horizontal.

ÉTAPE 6

Percez le deuxième trou.

ETAPE7

Insérez une cheville dans le deuxième trou.

ÉTAPE 8

Vissez complètement les deux vis.

(2)

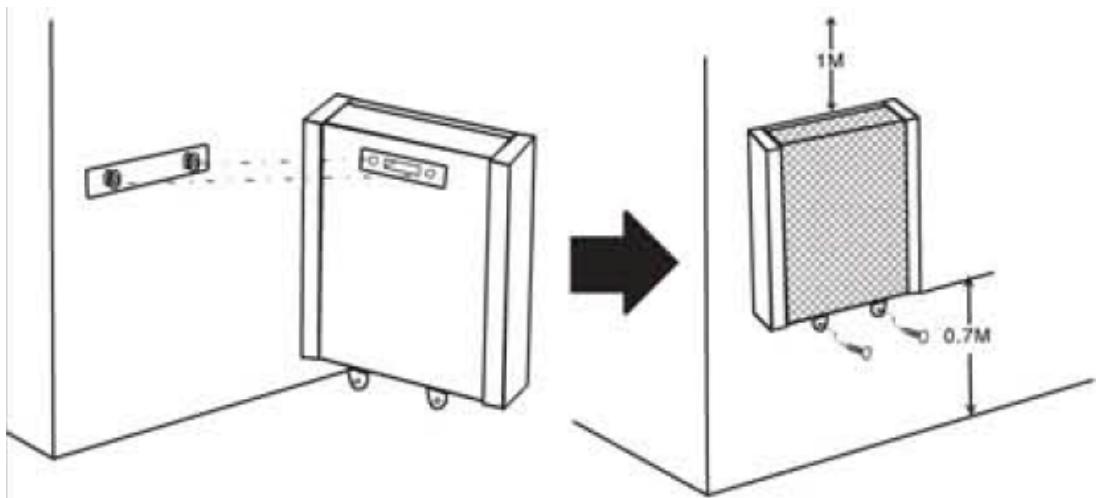

1) Assemblez le radiateur sur le support de fixation murale, puis marquez l'emplacement des trous de ses supports inférieurs sur le mur.
2) Retirez le radiateur, puis percez les trouss.
3) Insérez une chevelle dans chaque trou.
4) Réassemblez le radiateur sur son support de fixation murale, puis vissez ses deux supports inférieurs sur le mur.

Lorsque le radiateur est fixé sur un mur, il doit se trouver au minimum à 70 cm du sol et il ne doit y avoiraucun objet (par exemple une étagère)à moins de 1 m au dessus de lui.

Avertissement:

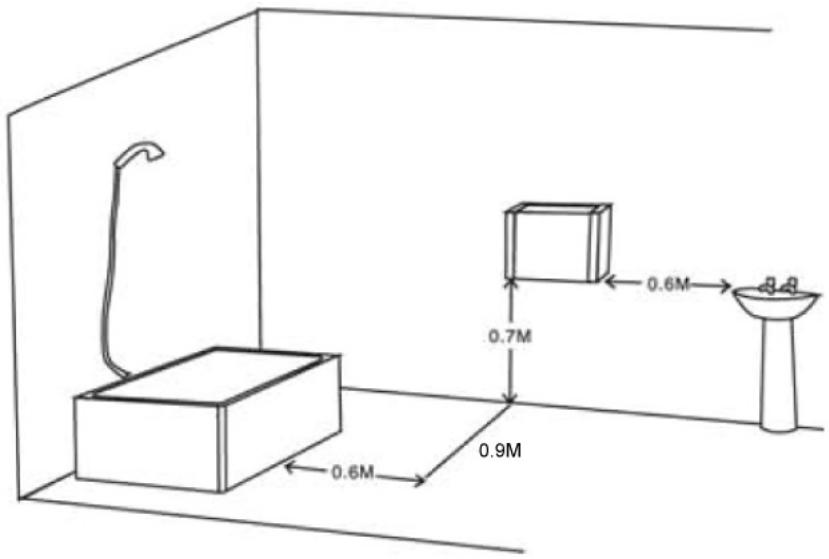

ce schéma est donné uniquement à titre d'exemple. Si la configuration représentée sur le schéma ne correspond pas à celle de votre salle de bain, nous vous sugérons fortement de contacter un électricien professionnel pour réaliser l'installation ajustate selon la norme NF C 15-100.

Avertissement: si cet apparéil est installé dans une salle de bain, il doit être installé uniquement dans les volumes 2 et 3 de la salle de bain, au minimum à 60 cm d'une baignoire ou d'une douche, conformément aux exigences de la norme française d'installation électrique NF C 15-100.

Nos you suggerons de contacter un electricien professionnel pour toute aide.

Attention: Pour installer votre apparéil à poste fixe, coupez obligatoirement la fiche de courant au préalable et raccorder les conducteurs du cable d'alimentation à un boîtier de raccordement en respectant les polarités ci-dessous:

Attention: Quand vous installez votre apparéil à poste fixe, raccordez les trois conducteurs du cable d'alimentation H05VV-F 3x1.0mm² à un boîtier de raccordement en respectant les polarités ci-dessous:

• Live: Brown - Phase : Marron
• Neutral: Blue
• Neutre : Bleu
• Pilot: black
• Pilote : Noir

Si le radiateur rayonnant est installé sans programmateur de chauffage, il est obligatoire d'isoler le fil noir (pilote) de tout contact électrique (isolez le en l'enroulant de ruban adhésif d'électricien).

En cas de doute, besoin de un électricien experimenté avant de réaliser vous-même l'installation.

Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.

L'appareil doit être alimenté par l'intérimédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA.

③ L'appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puisent pas'être touchés par une personne dans la baignoire ou la douche.

N'actionnez jamais ce radiateur avec les mains mouillées.

Il est conseilé de vérifier les dispositions des réglementations légales du pays dans lequel vous vous trouvez.

UTILISATION

AVERTISSEMENT: Le radiateur porte la mise en garde « NE PAS RECOUVRIR » qui alerte l'utilisateur sur le fait que si le radiateur est recouvert accidentellement, cela cree un risque de surchauffe.

Posez l'appareil sur une surface plane et stable.

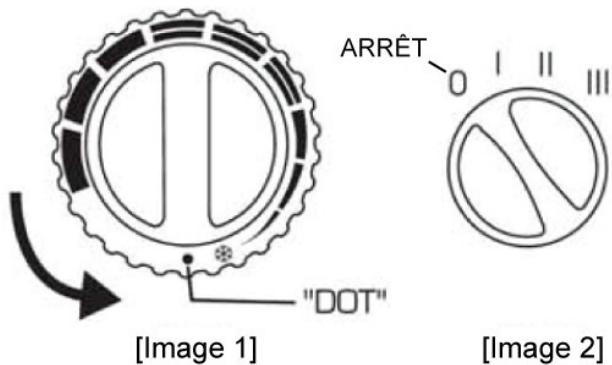

1. Vérifiez que le bouton du thermostat est sur la position « DOT » (complètement tourné dans le sens contraire des aiguilles d'une montre). (Image 1)
   Vérifiez également que l'interrupteur marche/arrêt est sur la position « 0 » (hors tension). (Image 2)

1. Branchez le radiateur.

1. Tournez son interrupteur marche/arrêt sur l'une des positions sous tension.

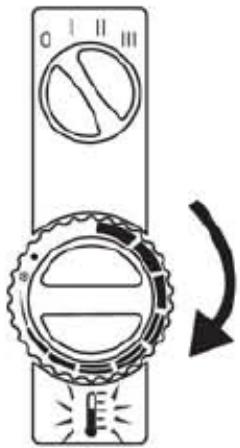

1. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre jusqu'à ce que le voyant rouge s'allume.

Le radiateur commence à chauffer.

REMARQUE :

• Levoyant rouge s'esteint quand la température ambiente atteint la température réglée.
• Quand la température de la piece redescend, le radiateur s'allume à nouveau pour chauffer la piece jusqu'à ce que la température de la pieceatteigne la température réglée.

• En fonction de vos préférences, vous pouvez régler le bouton du thermostat pour monter ou baisser la température de la pièce.

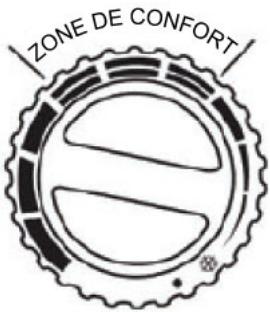

• Le bouton du thermostat comporte une section « ZONE DE CONFORT » indiquant la plage de température recommandée.

Fonction antigel

Cette fonction permet de maintainir la température au-dessus du point de congestion.

Pour l'utiliser, tournez le bouton du thermostat sur le flocon de neige

Position du « Flocon de neige »

Coupe-circuit thermique de sécurité

Le radiateur intègre une protection contre la surchauffe qui l'éteint automatiquement s'il surchauffe.

Coupe-circuit anti-basculement

Cet apparéil est pourvu d'un coupe-circuit anti-basculement qui l'éteint automatiquement s'il est renversé.

Il se réenclenche lorsque l'appareil est remis à la verticale.

NETTOYAGE ET ENTRETIEN

Assurez-vous que le radiateur est débranché de la prise secteur et qu'il a refroidi jusqu'à la température ambiente avant de le nettoyer.

Nettoyez le radiateur avec un chiffon humide.

N'UTILISEZ PAS le radiateur pres de pieces d'ameublement souples, par exemple des rideaux ou des coussins, et voirlez à ce que ses ouïes de ventilation ne soient jamais bouchées.

SPECIFICATIONS

Valeurs nominales : 230V~ 50Hz 1000W

En raison des modifications et améliorations apportées à nos produits, de petites incohérences peuvent apparaître dans cette notice d'utilisation. Veuillez nous excuser pour la gène occasionnée.
