Type d'appareil	Grille viande plancha à gaz
Marque	LEMARQUIER
Modèle	Pure260I
Nombre de brûleurs	2
Puissance totale	5,6 kW (2 x 2,8 kW)
Gaz compatible	Butane (28-30 mbar) / Propane (37 mbar)
Consommation butane	408 g/h
Consommation propane	400 g/h
Type de plaque	Fonte émaillée (garantie 10 ans)
Matériau des brûleurs	Inox (garantie 10 ans)
Matériau du châssis	Inox ou acier (garantie 5 ou 2 ans)
Allumage	Piézo avec pile AA (LR6) fournie
Garantie allumage	5 ans (hors pile)
Utilisation	Extérieur uniquement
Raccordement	Flexible gaz (max 1,5 m) avec détendeur normalisé
Bac récupérateur de jus	Oui, côté gauche
Préchauffage recommandé	Environ 10 minutes
Nettoyage	Plaque tiède, spatule inox et laine d'inox
Sécurité	Ne pas déplacer chaud, éloigner enfants, fermer robinet bouteille après usage
Origine	Fabriqué en France (Origine France Garantie)
Dimensions (L x l x H) estimées	60 x 40 x 30 cm
Pays de destination	FR, BE, CH, ES, GB, IT, PT, LU, etc.
Catégorie gaz	I3+ (28-30/37) selon pays

FOIRE AUX QUESTIONS - Pure260I LEMARQUIER

Comment allumer la plancha Pure260I ?

Ouvrez le robinet de la bouteille de gaz. Appuyez sur le bouton de réarmement du détendeur fixe. Appuyez et tournez la manette de commande en position plein débit (grand cercle) et appuyez simultanément sur le bouton d'allumage. Vérifiez visuellement l'allumage par l'ouverture sous la plaque de cuisson. Répétez pour chaque brûleur.

Quel type de gaz utiliser ?

Utilisez du gaz butane avec un détendeur 28 mbar ou du gaz propane avec un détendeur 37 mbar. Les détendeurs doivent être normalisés (NF EN 12864).

Quelle pile pour l'allumeur ?

L'allumeur électronique utilise une pile de type AA (LR6). La pile est fournie avec l'appareil. Insérez-la dans le logement sous la plancha en respectant la polarité.

Comment nettoyer la plaque ?

Attendez que la plancha soit éteinte mais que la plaque soit encore tiède. Raclez les résidus avec une spatule inox, versez de l'eau et frottez avec une boule de laine d'inox. Essuyez soigneusement avec du papier absorbant. Ne jamais utiliser de glaçons pour éviter un choc thermique.

Dois-je préchauffer la plancha ?

Oui, il est recommandé de préchauffer l'appareil environ 10 minutes avant la cuisson. Lors de la première utilisation, faites fonctionner la plancha à vide à débit moyen pendant 10 minutes pour éliminer les éventuelles odeurs.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le robinet de la bouteille de gaz. Vérifiez les raccordements et refaites un essai d'étanchéité. Si la fuite persiste, contactez le fabricant. N'utilisez jamais un appareil qui fuit.

Où placer la bouteille de gaz ?

La bouteille doit être placée à l'extérieur, dans un endroit sec et bien ventilé, loin de toute source de chaleur. Si elle est dans le chariot, sa hauteur maxi est de 400 mm et largeur 310 mm. Sinon, hauteur maxi 615 mm et largeur 310 mm.

Puis-je utiliser un détendeur réglable ?

Non, n'utilisez pas de détendeur réglable. Utilisez uniquement un détendeur fixe normalisé adapté au gaz (butane 28 mbar ou propane 37 mbar).

Combien de temps dure la garantie ?

La garantie est de 10 ans sur les brûleurs inox, 10 ans sur la plaque fonte émaillée, 5 ans sur le châssis inox (2 ans pour châssis acier) et 5 ans sur l'allumage piézo (hors pile).

Comment récupérer les jus de cuisson ?

Positionnez un pot dans le logement prévu à cet effet sur le côté gauche de la plancha pour récupérer les jus de cuisson. Pensez à vider régulièrement le bac récupérateur, en utilisant des gants de protection s'il est chaud.

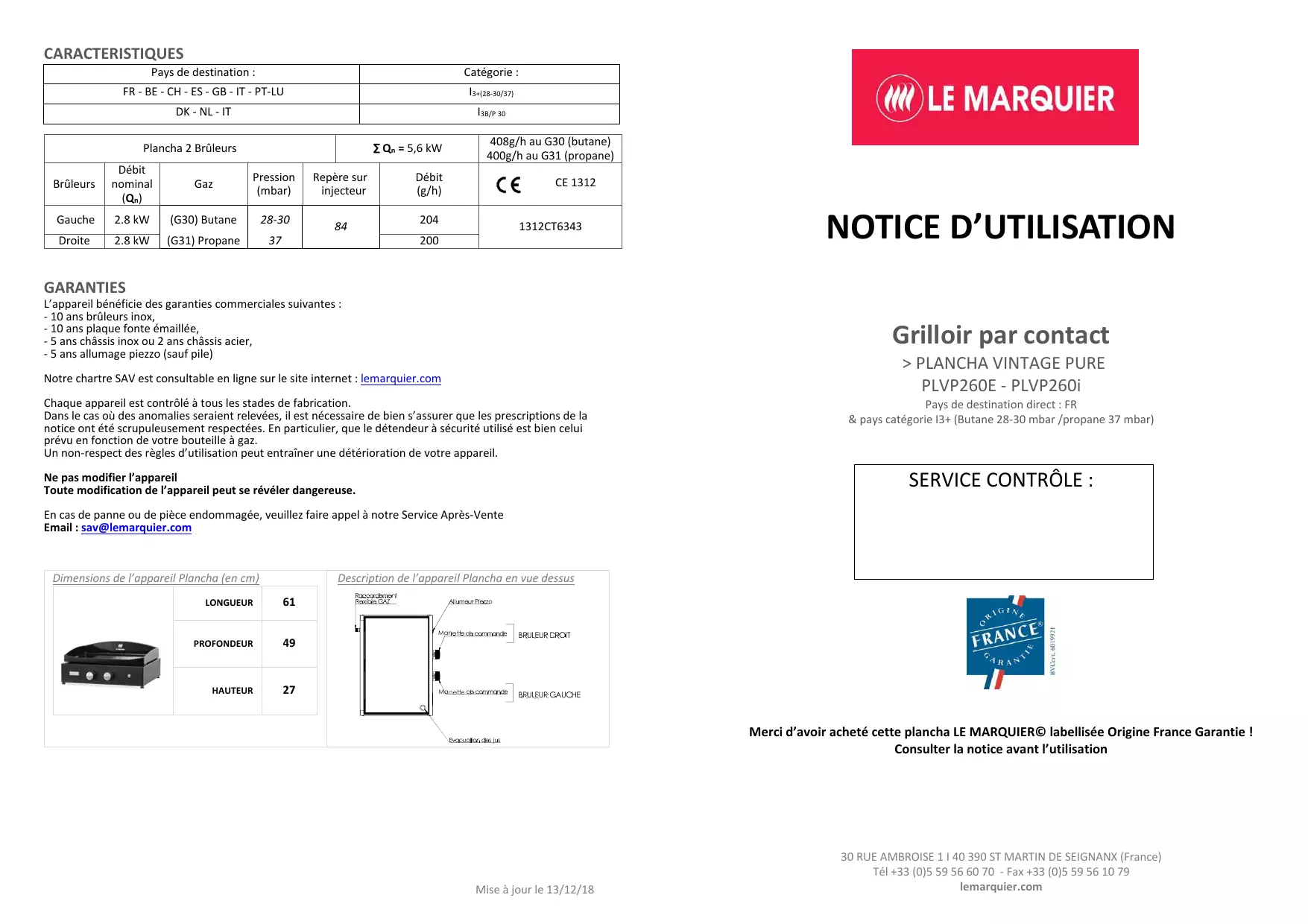

MODE D'EMPLOI Pure260I LEMARQUIER

Grilloir par contact

PLANCHA VINTAGE PURE

PLVP260E - PLVP260i

Pays de destination direct : FR

& pays catégorie I3+ (Butane 28-30 mbar /propane 37 mbar)

SERVICE CONTRÔLE :

ORIGINE FRANCE® GARANTIE

BVCert. 6019921

Merci d'avoir acheté cette plancha LE MARQUIER© labellisée Origine France Garantie! Consulter la notice avant l'utilisation

PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vous venez d'acquérir le grilloir par contact LE MARQUIER et nous vous en remercions.

Le grilloir par contact est le Gril idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses : poissons, crustacés, viandes, volailles, gibiers ...

Chaque brûleur est commandé par un robinet surmonté d'une manette de commande permettant le réglage de la puissance.

POUR VOTRE SECURITE

▶ ATTENTION : des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
▶ A n'utiliser qu'à l'extérieur des locaux.
▶ Ne pas déplacer l'appareil pendant l'utilisation.
▶ Fermer le robinet du récipient de gaz après usage.
▶ Toute modification de l'appareil peut se révéler dangereuse.
Cet appareil doit être éloigné des matériaux inflammables.
Avant tout nettoyage attendre que l'appareil soit froid.
▶ Ne pas utiliser de détendeur réglable.
Les parties protégées par le fabricant ou son mandataire ne doivent pas être manipulées par l'utilisateur.
▶ Utiliser des gants protecteurs lors de manœuvre des éléments particulièrement chauds
Aucun matériau combustible ne doit se trouver autour et sous l'appareil.
En cas d'odeur de gaz fermer le robinet de la bouteille de gaz

MONTAGE ET INSTALLATION

Cet appareil doit être éloigné des matériaux inflammables durant l'utilisation.

Ne pas entreposer et ne pas utiliser d'essence ou autres liquides ou vapeurs inflammables à proximité de l'appareil.

Régler l'inclinaison de la plaque via les 2 vis situées sous la plaque ou via les 4 pieds réglables.

La plancha est équipée d'un allumeur électronique à pile type AA (LR6) « pile fournie ».

Mettre la pile (AA LR6) dans son logement qui se trouve sous la plancha en respectant le sens de polarité + et -. (Voir figure 1)

Figure 1 : Montage de la pile

LIEU D'UTILISATION

Cet appareil doit être utilisé en plein air sur un support horizontal non inflammable résistant à la chaleur (tel que brique réfractaire, carrelage, inox ...), aucun matériau combustible ne doit être situé dans un rayon de 0,50 m autour de votre appareil.

RACCORDEMENT GAZ

Nous préconisons les bouteilles de 6 et 13 kg de butane ou propane du commerce, en utilisant le bon détendeur à sécurité. La bouteille de gaz utilisée et équipée du détendeur devra avoir une hauteur maxi de 615 mm et 310 mm de largueur. Si la bouteille de gaz est placée dans le chariot elle doit avoir une hauteur maxi de 400 mm et 310 mm de largeur.

Pour le gaz butane : Utiliser un détendeur fixe normalisé (NF EN 12864) 28 mbar.

Pour le gaz propane : Utiliser un détendeur fixe normalisé (NF EN 12864) 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embout mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.5 mètres. Vérifier régulièrement le bon état du tuyau de gaz et n'hésitez pas à le changer s'il présente des craquelures ou des signes d'usures et il devra être changé lorsque la date de péremption inscrite sur le tuyau sera atteinte.

La plancha doit être raccordée à partir du raccord G1/2 situé à droite de l'appareil. Après avoir raccordé le tuyau à la plancha, raccorder le détendeur sur le tuyau puis sur la bouteille en suivant les indications fournies avec le tuyau et le détendeur.

En cas de fuite de gaz constatée, fermer le robinet de la bouteille de gaz et revérifier les raccordements puis refaire un essai d'étanchéité.

Si la fuite persiste ou provient d'une autre pièce, contacter le fabricant.

Ne jamais utiliser un appareil qui fuit.

Le changement de la bouteille de gaz doit s'effectuer en respectant les consignes suivantes :

Le changement doit s'opérer en extérieur uniquement, loin de toute source d'inflammation et source de chaleur
▶ Attendre le refroidissement complet de l'appareil
Avant de changer la bouteille de gaz, veiller à ce que son robinet soit complètement fermé.

AVANT LA MISE EN MARCHE

S'assurer :

▶ Qu'il n'y a pas de fuites
Que le tuyau flexible métallique ou flexible caoutchouc ne soit pas en contact avec des parties de l'appareil pouvant devenir chaudes et qu'il soit visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

Chaque brûleur est commandé par un robinet avec manette de commande et bouton d'allumage.

La manette de commande comporte un symbole (I) qui sert à indiquer l'état du robinet.

1. Ouvrir le robinet de la bouteille de gaz, appuyer sur le bouton de réarmement du détendeur fixe.
2. Appuyer et tourner la manette de commande en position plein débit (grand cercle) et appuyer simultanément sur le bouton d'allumage.
3. Vérifier visuellement l'allumage par l'ouverture sous la plaque de cuisson.
4. Reproduire la même procédure pour chaque brûleur
5. Régler ensuite à volonté la hauteur de la flamme en tournant la ou les manettes de commande de plein débit (grand cercle) à débit réduit (petit cercle) (Voir figure 2)
6. Pour l'extinction, ramener la ou les manettes de commande sur le symbole de fermeture (○) puis fermer le robinet de la bouteille de gaz.

Position débit fermé (Feu éteint)

Position plein débit (Feu fort)

Position débit moyen (Feu moyen)

Position débit réduit (Feu doux)
Figure 2 : Réglage de la manette de commande

Remarque :

Une flamme (allumette longue ou briquet à long bec) peut également être utilisée en cas de non fonctionnement de l'allumeur. Pour cela, positionner la flamme au niveau du brûleur en passant entre le corps de la plancha et la plaque de cuisson et procéder à l'allumage comme expliqué ci-dessus. Répéter l'action pour chaque brûleur.

UTILISATION

REMARQUE : Lors de la première utilisation, il est conseillé de faire fonctionner votre plancha à vide pendant 10 minutes à débit moyen. Il est possible durant quelques instants qu'une légère odeur se dégage de votre appareil.

Avant toute cuisson, préchauffer l'appareil environ 10 minutes.

Pour récupérer les jus de la cuisson de vos aliments positionner un pot dans le logement prévu à cet effet et situé sur le côté gauche de la plancha.

NETTOYAGE ET ENTRETIEN

Pour nettoyer votre plaque, la laisser sur le châssis de la plancha. Une seule minute suffit pour nettoyer votre plaque de cuisson. Le nettoyage doit être fait quand la plancha est éteinte mais la plaque encore tiède. Si ce n'est pas le cas, faire fonctionner les brûleurs quelques minutes. Racler le plus gros des résidus à l'aide d'une spatule en inox. Verser de l'eau sur la plaque et frotter avec une boule de laine d'inox. Renouveler jusqu'à ce que la plaque soit impeccable. L'essuyer soigneusement avec un papier absorbant.

Attention à la capacité du bac récupérateur : penser à le vider régulièrement. Utiliser des gants de protection si le

bac est encore chaud.

Retrouver notre tutoriel vidéo sur notre chaîne YouTube

ATTENTION : La méthode des glaçons est à proscrire. Elle présente un risque de choc thermique qui pourrait endommager la plaque (écaillage de l'émail par exemple).

Si l'appareil n'a pas été utilisé pendant une longue période, vérifier et nettoyer le cas échéant avec de l'air sous pression, les brûleurs et les orifices de passage d'air (venturi) afin d'enlever d'éventuels résidus (saletés, nids d'insectes, toiles d'araignées...)

STOCKAGE

Stocker votre plancha dans un endroit à l'abri de l'humidité, des poussières et où elle ne risque pas d'être endommagée. Avant de ranger votre plancha, débrancher la bouteille de gaz et la stocker à l'extérieur dans un endroit sec et bien ventilé à l'écart de toute source de chaleur.

CARACTERISTIQUES

Pays de destination :	Catégorie :
FR - BE - CH - ES - GB - IT - PT-LU	I_3+(28-30/37)
DK - NL - IT	I_3B/P 30

Plancha 2 Brûleurs					Q_n = 5,6 kW		408g/h au G30 (butane)400g/h au G31 (propane)
Brûleurs	Débit nominal ( Q_n )	Gaz	Pression (mbar)	Repère sur injecteur		Débit (g/h)	CE CE 1312
Gauche	2.8 kW	(G30) Butane	28-30	84		204	1312CT6343
		(G31) Propane	37			200

GARANTIES

L'appareil bénéficie des garanties commerciales suivantes :

• 10 ans brûleurs inox,
• 10 ans plaque fonte émaillée,
• 5 ans châssis inox ou 2 ans châssis acier,
• 5 ans allumage piezzo (sauf pile)

Notre chartre SAV est consultable en ligne sur le site internet : lemarquier.com

Chaque appareil est contrôlé à tous les stades de fabrication.

Dans le cas où des anomalies seraient relevées, il est nécessaire de bien s'assurer que les prescriptions de la notice ont été scrupuleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de votre bouteille à gaz.

Un non-respect des règles d'utilisation peut entraîner une détérioration de votre appareil.

Ne pas modifier l'appareil

Toute modification de l'appareil peut se révéler dangereuse.

En cas de panne ou de pièce endommagée, veuillez faire appel à notre Service Après-Vente

Email : [e-mail]

Dimensions de l'appareil Plancha (en cm)

Description de l'appareil Plancha en vue dessus

Raccordement Flexible GAZ Allumeur Pizzo Manette de commande BRULEUR DROIT Manette de commande BRULEUR GAUCHE Evacuation des jus
