Type de produit	Enceinte satellite
Caractéristiques techniques principales	Technologie acoustique Cabasse, haut-parleurs à large bande, conception compacte
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Dimensions : 24 x 13 x 13 cm
Poids	1,5 kg par enceinte
Compatibilités	Compatible avec les systèmes audio Cabasse et autres amplificateurs adaptés
Type de batterie	Non applicable (enceinte passive)
Tension	Non applicable (enceinte passive)
Puissance	Puissance nominale : 80 W, puissance maximale : 160 W
Fonctions principales	Reproduction audio de haute qualité, intégration dans un système home cinéma
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le service après-vente Cabasse
Sécurité	Ne pas exposer à l'humidité, éviter les chocs violents
Informations générales	Idéale pour une utilisation en home cinéma, design moderne et élégant

FOIRE AUX QUESTIONS - EOLE 3 SAT NOIR CABASSE

Comment connecter les enceintes CABASSE EOLE 3 SAT NOIR à un amplificateur ?

Pour connecter vos enceintes CABASSE EOLE 3 SAT NOIR à un amplificateur, utilisez des câbles haut-parleurs de qualité. Branchez l'extrémité des câbles aux bornes des enceintes et l'autre extrémité aux sorties de votre amplificateur en respectant la polarité (positif avec positif et négatif avec négatif).

Quelle est la puissance nominale des enceintes CABASSE EOLE 3 SAT NOIR ?

Les enceintes CABASSE EOLE 3 SAT NOIR ont une puissance nominale de 80 Watts, ce qui leur permet de fournir un son clair et puissant dans diverses configurations audio.

Comment fixer les enceintes CABASSE EOLE 3 SAT NOIR au mur ?

Pour fixer les enceintes CABASSE EOLE 3 SAT NOIR au mur, utilisez les supports de montage fournis avec les enceintes. Assurez-vous de choisir des vis adaptées à votre type de mur et de respecter les instructions de montage pour garantir une installation sécurisée.

Les enceintes CABASSE EOLE 3 SAT NOIR sont-elles compatibles avec un système home cinéma ?

Oui, les enceintes CABASSE EOLE 3 SAT NOIR sont parfaitement compatibles avec les systèmes home cinéma. Elles peuvent être utilisées comme enceintes d'ambiance ou comme enceintes arrière pour une expérience audio immersive.

Quels types de câbles dois-je utiliser avec les enceintes CABASSE EOLE 3 SAT NOIR ?

Il est recommandé d'utiliser des câbles haut-parleurs de 1.5 mm² à 2.5 mm² pour assurer une bonne conductivité et minimiser les pertes audio. Assurez-vous que les câbles sont de bonne qualité pour obtenir les meilleures performances sonores.

Comment entretenir mes enceintes CABASSE EOLE 3 SAT NOIR ?

Pour entretenir vos enceintes CABASSE EOLE 3 SAT NOIR, nettoyez régulièrement la surface avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager le fini des enceintes.

Quel est le poids des enceintes CABASSE EOLE 3 SAT NOIR ?

Chaque enceinte CABASSE EOLE 3 SAT NOIR pèse environ 2.5 kg, ce qui les rend faciles à manipuler et à installer.

Les enceintes CABASSE EOLE 3 SAT NOIR peuvent-elles être utilisées en extérieur ?

Non, les enceintes CABASSE EOLE 3 SAT NOIR ne sont pas conçues pour une utilisation en extérieur. Il est recommandé de les utiliser dans un environnement intérieur pour préserver leur qualité sonore et leur durabilité.

MODE D'EMPLOI EOLE 3 SAT NOIR CABASSE

Sous l'élegance discrète de ses formes et le brillant de ses finitions laquées, le système Eole 3 concentrate les qualités acoustiques propres à tout système Cabasse: efficacité, tenue en puissance, transparence et stabilité de l'image sonore. L'ensemble 5.1 Eole 3 est constitué de satellites sphériques de seulement 13 cm de diamètre orientables dans toutes les directions grâce à une fixation magnétique élégante et pratique conçue pour poser le satellite sur une étagère ou la monter au mur avec une vis unique, de 2 pieds hauts et d'un caisson de grave hyper compact équipé d'une amplification numérique alliant puissance acoustique et économie d'énergie.

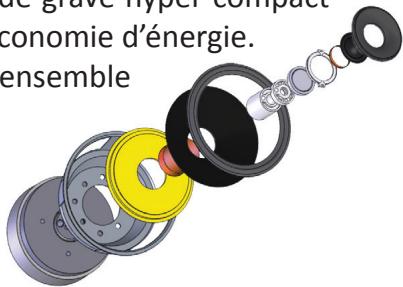

Avec la technologie 2-voies caxiales d'Eole 3, Cabasse vous propose un ensemble

audio video 5.1 dans la continuité de la technologie SCS (Source à Cohérence Spatiale) issue de la prestigieuse gamme ARTIS.

Avec Eole 3, intégréz dans votre séjour un système petit par la taille et très grand par sa qualité sonore en cinéma comme en stériso.

SPECIFICATIONS

Utilisation

Voie

Haut-parleurs

Filtre

Bandepassante

Efficacité 1 W / 1 m

Impedance nominale

Impedance minimale

Puisssance nominale

Puisance create

Blindage magnétique

Dimensions (h× l× p)

Poids

Finition

SATELLITE EOLE 3

Bibliothèque / au mur / sur pied 2 coaxiales

Tweeter: 29 mm soft dôme

Méodium-grave: 10 cm P2C

4000 Hz

150-22000Hz

90 dB

8 ohms

4 ohms

70W

490 W

oui

0 130 mm

1,3 kg

noir brilliant, blanc brilliant

SANTORIN 21M2

caisson de graves 1

Grave 21 cm,membrane fibre de cellulose

réglable 20-200 Hz

29 - 150 Hz

actif

actif

actif

200 W

400W

non

33 × 33 × 35 ~cm

9,3 kg

noir brilliant, blanc brilliant

E O L E 3

NOTICE D'INSTALLATION • OWNER'S MANUAL BEDIENUNG SANLEITUNG • 使用说明书

(2)

3

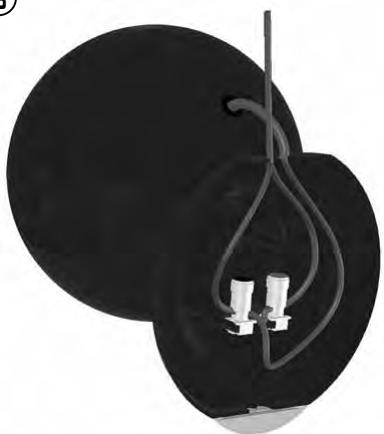

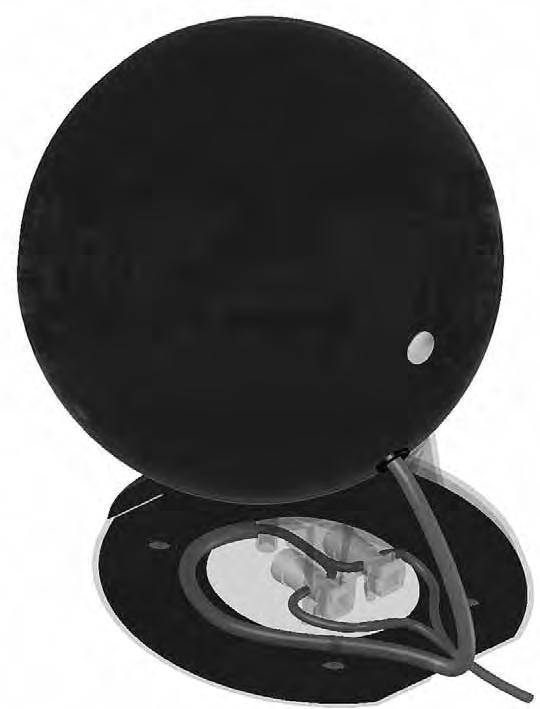

En mode mural, toujours bloquer le cable allant au satellite dans le frein place entre

les 2 bornes dorées. Ce cable doit passer au supérieure comme indiqué sur le dessin.

ATTENTION! : Pour le montage mural du socle, bien respecter le positionnement du premier dessin ci-contre. Le système n'est pas concu pour les 2 montages barrés d'une croix: socle inversé et socle au pla-fond. Vérifier avant de fixer le socle au mur que la tête de la vis utilisée est suffisamment plate pour ne pas affecter la liaison magnétique ni rayer le satellite

Montage des enjoliveurs : positionner les aimants de l'enjoliveur et de la couronne face à face. Pour l'enjoliveur carré, avant le serrage des vis de fixation murales, vérifier que la disposition des aimants de la couronne donnera bien le positionnement souhaité pour l'enjoliveur.

Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d'optimiser au maximum votre installation, nous vous recommendons de dire attentivement cette notice.

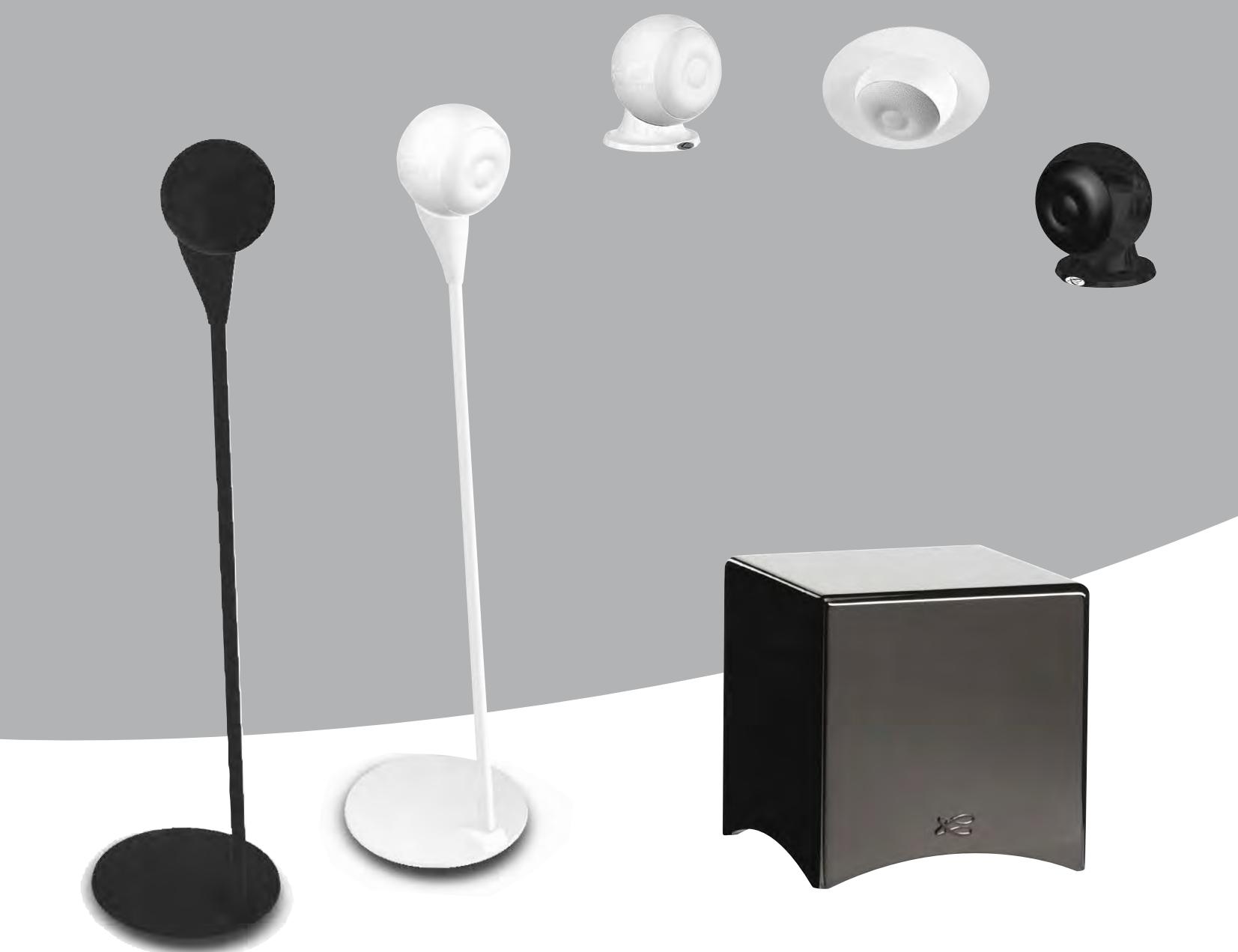

Avec le système éOle 3, Cabasse vous propose un ensemble audio video 5.1 dans la continuité de la technologie SCS (Source à Cohérence Spatiale) issue de la prestigieuse gamme ARTIS. Les satellites éOle 3 2-voies, associés au caisson de graves Santorin 21 M2, vous permettront de construire un système de très grande qualité en configuration 5.1 (reproduction 5 canaux).

INSTRUCTIONS DE SECURITE

Explication des symboles -

L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérieur

du coffret du produit, d'une valeur suffisante pourprésenter un risque d'électrocution.

Le point d'exclamation dans un triangle équilatéral avertit de l'existence d'instructions importantes quant à l'utilisation et la maintenance dans la documentation jointe à ce produit.

Instructions - Toutes les instructions de sécurité et d'utilisation doivent avoir ete lues avant d'allumer tout apparueil pour la première fois.

Retenez les instructions - Elles doivent servir de referencia permanente pour tout ce qui suit.

Tenez compte des averissements - Les averissements présents sur le produit ou dans les notices d'utilisation doivent être pris en compte.

Suivez les instructions - Toutes les instructions d'utilisation et de mise en œuvre doivent être scrupuleusement suivies.

Nettoyage - Débranche l'appareil avant tout nettoyage. N'utilise pas de solutions nettoyantes sous forme liquide ou en aerosols. Employez de préférence un chiffon humide.

Accessoires - N'utilise pas d'accessoires qui ne soient pas explicitement recommendés par le constructeur, sous peine de risquer divers accidents.

Eau et humidité - L'appareil ne doit pas être utilisé près de l'eau, par exemple à proximé d'une baignoire, d'un évier, dans un sous-sol humide, près d'une piscine, ou de tout ce qui y ressemble de près ou de loin.

Chariots et supports - La manutention doit être effectuee seulement avec des chariots et supports agreés par le fabricant.

Installation sur mobiliers et supports - Ne placez pas cet appeareil sur un support instable, qu'il s'agisse de pieds, trpieds, tables, etagères, etc. Il pourrait tomber et causer des blessures sérieues à un enfant ou un adulte qui se trouverait à proximé.

Ventilations - L'appareil doit être positionné de telle sorte qu'il ne génie pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourrait bloquer ses orifices d'aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourrait limiter la quantité d'air disponible aux entrées d'air.

Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sénégraphie sur le produit. Si vous n'étés pas sur du type de courant fourni à l'endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.

Protection des cables d'alimentation - Le cheminement des cables d'alimentation doit être prévu de telle sorte qu'ils ne puissant pas être piétinés, pincés, coincés par d'autres appar兼ils posés dessus, et une attention toute particulière doit être accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil.

Foudre - Pour une(Meilleure protection de l'appareil pendant les orages ou s'il doit rester inutilise pendant une longue période, débranchez le cordon d'alimentation et débranchez la prise d'antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.

Surcharges électriques - Ne surchargez pas les prises d'alimentation, les prolongateurs ou les rappels d'alimentation. Il pourrait en résultat incendies ou electrocutions.

Corps et liquides étrangers - On doit être attentif à ne jamais laisser entre d' éléments ou de liquides étrangers dans l'appareil. Ils pourraient occasionner incendies ou electrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.

Entretien - L'utilisateur ne doit pas tenter de s'occuper des opérations de maintenance au-delà de celles décrites dans le mode d'emploi. Tout ce qui dépasse le simple niveau de l'entretien doit être effectué par un personnel qualifié.

Maintenance - Dans les cas suivants, vous doivent impérativement débrancher votre apparéil et le faire vérifier par un technicien qualifié :

l'alimentation ou la prise a ete endommagee.
des corps étrangers ou du liquide se sont introduits dans l'appareil.
I'appareil a ete exposé à la pluie ou a ete aspergé d'eau.
l'appareil ne semble pas marcher correctement alors que vous l'utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipuez que les contrôles couverts par le mode d'emploi. Toute autre procédure pourrait le déterminer et nécessiter l'intervention d'un technicien qualifié.
I'appareil est tombé ou bien sa carrosserie est endommagée.
I'appareil affiche des performances nettement modifiees.

Pièces détachées - Si la réparation a nécessité l'utilisation de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ouprésentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.

Vérifications - Àprous toute intervention sur l'appareil, démandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.

Exposition aux fortes températures - L'appareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.

Valable aux USA, au Canada et autres pays concernés

Attention! pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu'àu fond.

DEBALLAGE

Ouvrir largement le carton puis sortez un à un les différents éléments. Si l'un des éléments du carton vous semble endommagé, ne pas l'utiliser, le replacer dans le carton d'origine et contactez immidiatement votre revendeur.

Conservez votre emballage pour un évientuel transport ulté-rieur de votre système.

ATTENTION! Manipulez avec précaution les 11,5 kg du caisson de graves pour ne pas vous blesser.

ATTENTION! Afin de réduire les risques d'incendie ou de chic électric, ne pas exposer vos enceintes à la pluie ou à l'humidité.

ATTENTION! Afin d'éviter tous risques d'asphyxie les emballages plastiques doivent être placés hors de portée des enfants.

INSTALLATION

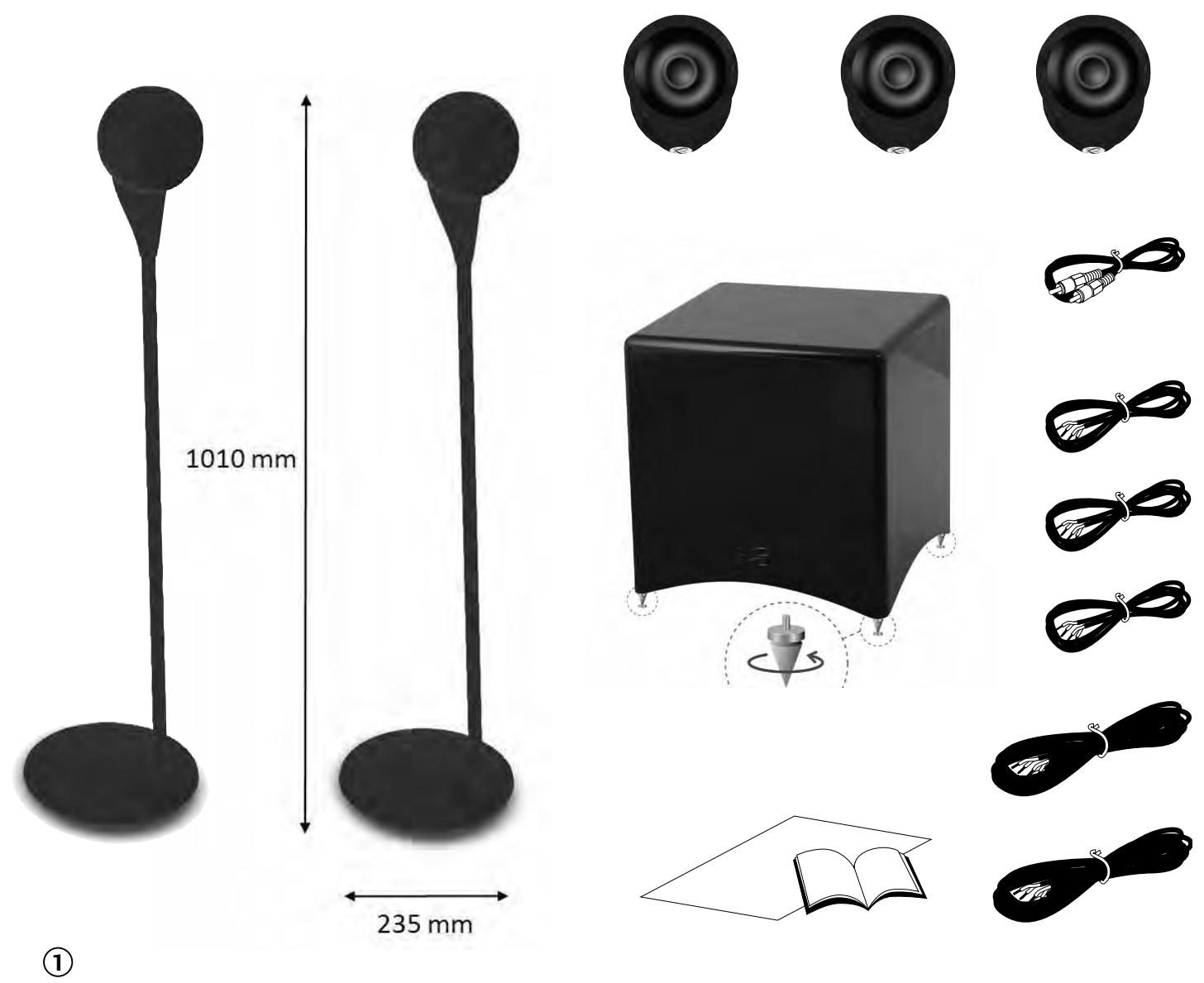

LES COMPOSANTS DE VOTRE SYSTÉME ① :

5 satellites éOle 3 avec socles magnétiques pour'utilisation murale ou sur étagère, deux pieds.

La version avec socle n'est pas conçue pour être montée au plafond.

1 caisson de graves actif Santorin 21 M2 et ses 4 pointes de découplage, 1 cable CINCH, 5 cables haut-parleurs (3× 6m et 2× 12m) , 1 cordon d'alimentation. Le satellite éOle 3 peut être posé ② , fixe au mur ③ ou fixe sur un pied ④

PLACEMENT DU SYSTEME ⑤

• Les satellites éOle 3 étant tous identiques, ils peuvent être utilisés indifféremment sur n'importe quel canal. Tous les satellites sont blindés magnétiquement de façon à prévenir toute interférence avec l'image de votre téléviseur, ils peuvent donc être placés à proximité de tout écran.
  Aucun élément (table, fauteuil...) ne doit générer la propagation directe entre les enceintes et l'auditeur.
• Les satellites avant gauche et avant droit doivent être dirigés vers la zone d'écoute et places de chaque côte de l'image, une distance comprise entre 2 et 5m doit séparer les 2 satellites.
  Le satellite central doit être placé le plus près possible de l'image : au dessus, en dessous ou directement posé sur votre écran. Placer le satellite à la verticale du centre de l'image pour une cohésion et une précision parfaite entre les dialogues et l'image.
• Les satellites arrirées doivent être placés à hauteur d'oreille ou plus haut si possible et légarement en arrêté de la zone d'écoute.
  Le caisson de graves Santorin 21 M2 doit être placé dans la zone d'écoute avant. Pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais d'emplacement du caisson de graves en fonction de l'acoustique de votre piece. Afin de prévenir toute interférence avec l'image de votre téléviseur, placer le caisson de graves Santorin 21 M2 à au moins 60 cm de votre téléviseur.

BRANCHEMENT DU SYSTEME EN 5.1 ⑥

ATTENTION! Avant d'effectuer tout raccordement, eteindre votre amplificateur audio video et votre caisson de graves et les débrancher du secteur.

ATTENTION! Il est imperatif, avant tout branchement, de respecter la mise en phase en reliant les bornes +/-rouges de l' amplificateur aux bornes +/-rouges des satellites. Proceder ensuite de la meme façon pour les bornes -/noires.

Une entrée LINE IN est reliée à la sortie SUBWOOFER/LFE de l' amplificateur audio video à l'aide du cable CINCH. Vérifiez tous les raccordements effectués sur les satellites, le caisson de graves et l' amplificateur audio video. Assurez-vous que chaque satellite est raccordé convenablement en fonction de sa position dans la piece. Vérifiez que tous les conducteurs sont bien en phase (+/rouge dans +/rouge et -/noir dans -/noir). Un branchement incorrect peut entraîner une perte totale de signal. Une fois cette vérification faite vous pouvez brancher votre amplificateur audio video et le caisson de graves sur le secteur.

BRANCHEMENT DU SYSTEME EN 2.1 ⑥

Avec le cable haut-parleur fourni, connecter les sorties de votre amplificateur intégré Hi-Fi aux bornes HIGH-LEVEL INPUT de l'amplificateur du Santorin 21 M2, ensuite utiliser les sorties HIGH-LEVEL OUTPUT du Santorin 21 M2 pour connecter les satellites éOle 3. Attention : respecter les polarités en reliant les bornes + entre elles et bien connecter les sorties gauche (L) aux entrées gauche (L).

ATTENTION! Afin de prévenir les risques de chic électric, veillez à enforcer complètement les prises du cordon d'alimentation reliant le caisson de graves au secteur.

RÉGLAGES DU CAISSON DE GRAVES SANTORIN 21 M2 ⑦:

Veiller à bien positionner le commutateur de secteur 115V/230V sur le voltage ajustat. Le commutateur marche/arrêt du caisson de graves Santorin 21 M2 dispose de 3 positions :

ON:Marchepermanente.
■ AUTO : Marche automatique : le système se met automatique sur ON ou OFF en fonction de la présence ou de l'absence de signal venant de l'amplificateur. Pour arrêté le système il suffit donc d'éteindre l'amplificateur audio video.
OFF:Arret.

Mettre le commutateur de marche sur AUTO ou ON.

CROSSOVER: régler le potentiamètre sur 140Hz en mode 2.1 et 200Hz en mode 5.1.
■ VOLUME : le réglage de niveau s'effectue suivant les besoins. Le réglage moyen est obtenu avec le potentiamètre VOLUME en position 11 H. Pour un réglage optimum de ce niveau, nous vous conseillons de l'effectuer à partir d'une source stéreo (CD). À l'aide du TEST TONE de votre amplificateur audio video, ajuster le niveau du canal.
PHASE: en général, il faut positionner le potentiomètre sur 0^ . Cependant, nous vous conseillons les 2 positions suivantes :
- régler le potentiemètre sur 0^ lorsque le caisson de graves et les satellites avant sont positionnés sur un arc de cercle à équidistance de la zone d'écoute.
- régler le potentiemètre sur 180^ lorsque le caisson de graves est positionné à 1,50 m en avant ou en arrêté de l'arc de cercle formé par les satellites.

RÉGLAGE DE VÔTURE AMPLIFICATEUR AUDIO VIDEO ©

Le tableau ci-dessous vous indique les réglages à adopter dans le menu «SET-UP» de votre amplificateur audio-video :

Enceintes	Réglage amplificateur AV
AVANT GAUCHE/FRONT LEFT	SMALL
AVANT DROIT/FRONT RIGHT	SMALL
CENTRE/CENTER	SMALL
ARRIÈRE GAUCHE/SURROUND LEFT	SMALL
ARRIÈRE DROIT/SURROUND RIGHT	SMALL
SUBWOOFER/LFE	ON / 140 Hz

Après avoir sélectionné le mode «ON» pour le caisson de graves, il faut régler la fréquence de coupure haute du caisson sur 140Hz .

MARQUAGE DEEE

Traitement des apparèils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne).

Ce symbole, représentant une poubelle sur roues barrede d'une croix, apposoed sur le produit, indique que ce produit ne doit pas etre traité avec les déchets menagers. Il doitetre remis a un point de collecte pour le traitement des équipements electriques et electroniques en fin de vie. En s'assurant que

ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

SPECIFICATIONS ELECTRIQUES DU CAISSON DE GRAVES SANTORIN 21 M2

Alimentation: 110 - 120V / 220 - 240V 60 / 50Hz

Consummation:200W

Consommation en mode veille :

0,4W @ 220-240VAC --- 0,4W @ 110-120VAC

Consommation en mode arrêt :

Température d'utilisation: +5°C to +35°C

Taux d'humidité en'utilisation : 40% to 70%

IDENTIFICATION DES PROBLEMES

Si vous avez un disfonctionnement avec votre système, eteindre toute source audio video et rechercher la solution dans le tableau à suivre. Si le problème persististe, prenez contact avec votre revendeur Cabasse ou notre service consommateur.

Problèmes	Solutions
Le système ne fonctionne pas	· Assurez-vous que l'amplificateur audio video et le caisson de graves sont bien raccordés au secteur et en position ON ou AUTO. · Assurez-vous que la source est bien selectionnée sur l'amplificateur audio video (video, CD, DVD, tuner...). · Vérifiez les raccordements des satellites. · Assurez-vous que les connexions entreees sorties numériques entre lecteur CD/DVD et amplificateur audio video sont correctes et faites par cable coaxial ou optique.
Pas assez ou trop de graves	· Approchez le caisson de graves du mur ou d'un angle de la piece pour augmenter le niveau de l'extreme grave. · Éloignez le caisson de graves du mur ou d'un angle de la piece pour diminuer le niveau de l'extreme grave · Ajuster le potentiationetre VOLUME du caisson de graves. · Ajuster le contrôle LFE de votre amplificateur audio video.
Pas de son surround	· Vérifiez que les régages de votre amplificateur audio video sont corrects.

NETTOYAGE DES ENCEINTES

le système éOle 3 peut-être nettoyé à l'aide d'un linge doux, ne pas utiliser de détergeant ni de liquide pouvant couler à l'intérieur des enceintes.

N'utiliser aucun solvant, produit chimique ou solution de nettoyage contenant de l'alcool, de l'ammoniaque ou un abrasif. Le tissu de protection des satellites ou du caisson Santorin 21 M2 peut être nettoyé à l'aide d'un aspirateur si nécessaire; attention les haut-parleurs du satellite éOle 3 étant très proches de la grille de protection, une aspiration à trop fortepuissance pourrait endommager votre satellite éOle 3.

SERVICE APRÈS VENTE

Cabasse dispose d'un réseau de revendeurs agrés qui est à votre disposition pour assurer le service après vente de votre matériel.

Pour connaître la liste des revendeurs agrés Cabasse, contactez-nous ou consultez notre site Internet www.cabasse.com.

SPECIFICATIONS

Utilisation	Bibliothèque / au mur / sur pied / encastré	caisson de graves
Voie	2	1
Haut-parleurs	coaxial Médium-tweeter DOM18/10T15 membrane Soft Dome / P2C	graves 21MT3 - 21 cm membrane fibre de cellulose
Filtre	4 000 Hz	réglable 20 - 200 Hz
Phase	-	réglable 0°-180°
Bande passante	150 - 22 000 Hz	29 - 150 Hz
Efficacité 1 W / 1 m	90 dB	actif
Impédance nominale	8 ohms	actif
Impédance minimale	4 ohms	actif
Puissance nominale	70 W	250 W
Puissance créée	490 W	750 W
Blindage magnétique	oui	non
Dimensions (h x l x p)	Ø 13 cm	33 x 33 x 36 cm
Poids	1,3 kg	9,3 kg
Finition	noir / blanc	noir / blanc

Étantdonnel'évolution des techniques mises en oeuvre pour une fiabilité accrue et une recherche constante de qualité optimale,

Cabasse se reserve le droit d'apporter toutes modifications aux modèles générés sur les fiches techniques ou les documents publicitaires.

SPECIFICATIONS
CAISSON DE GRAVES

Installation	Bookshelf / on wall / stand / in ceiling	subwoofer
Way	2	2
Drivers	coaxial midrange-tweeter DOM18/10T15 Soft Dome / P2C diaphragm	woofer 21TMT3 - 21 cm / 8 in cellulose pulp
Cross-over point	4,000 Hz	adjustable 20 - 200 Hz
Phase	-	adjustable 0°-180°
Frequency response	150 - 22 000 Hz	29 - 150 Hz
Sensitivity 1 W / 1 m	90 dB	active
Nominate impedance	8 ohms	active
Minimum impedance	4 ohms	active
Power handling	70 W	250 W
Peak power	490 W	750 W
Magnetic shielded	yes	no
Dimensions (h w l x d)	Ø 13 cm / 5.1 in	33 x 33 x 36 cm / 13 x 13 x 14.2 in
Weight	1,3 kg / 2.9 lbs	9.3 kg / 20.5 lbs
Finish	black / white	black / white
