Type de produit	Capteur soleil extérieur sans fil
Marque	Somfy
Modèle	4241347 (Sunis Wirefree io)
Dimensions (H x L x P)	78 x 78 x 37 mm
Alimentation	2 piles alcalines AA (LR6) 1,5 V
Fréquence radio	868-870 MHz
Indice de protection	IP34
Classe de sécurité	Classe III
Température d'utilisation	-20 °C à +60 °C
Fonctions principales	Mesure du niveau d'ensoleillement, transmission sans fil à la Somfy Box, pilotage automatique des protections solaires (stores, volets)
Compatibilité	Somfy TaHoma® (interface de configuration)
Contenu de la boîte	Détecteur de soleil extérieur, support mural, 2 vis, 2 chevilles, 2 piles AA
Type de pile	Alcalines uniquement (pas de rechargeables)
Durée de vie des piles	Non spécifiée, estimée à environ 2 ans selon usage
Garantie	3 ans à compter de la date d'achat
Entretien et nettoyage	Nettoyer le capteur avec un chiffon sec. Ne pas immerger, ne pas utiliser de produits abrasifs ou solvants. Ne pas nettoyer au jet d'eau ou haute pression.
Sécurité	Ne pas installer sous un balcon, avant-toit, store ou source de lumière artificielle. Éviter les chocs et chutes. Vérifier régulièrement que le capteur n'est pas obstrué.
Réparabilité	Retour en configuration d'origine possible par appui long de 7 secondes sur le bouton PROG.
Informations générales	Produit destiné à l'UE, CH et NO. Déclaration de conformité disponible sur www.somfy.com/ce.

FOIRE AUX QUESTIONS - 4241347 SOMFY

Comment installer le capteur soleil Somfy 4241347 ?

Installez le capteur en position verticale sur un mur extérieur exposé à la lumière du jour. Percez deux trous de 6 mm espacés de 17 mm, fixez le support mural avec les vis fournies (inscription UP visible), puis encliquetez le capteur en tournant dans le sens des aiguilles d'une montre. Évitez les zones d'ombre ou les sources de lumière artificielle.

Comment enregistrer le capteur sur la Somfy Box TaHoma ?

Dans l'interface TaHoma®, allez dans CONFIGURATION > Capteurs > Gérer > Ajouter. Sélectionnez 'Détecteur de soleil' et suivez les instructions à l'écran. L'enregistrement est sans fil.

Comment remplacer les piles du capteur ?

Tournez le capteur dans le sens inverse des aiguilles d'une montre pour l'ouvrir. Retirez les piles usagées et insérez deux piles alcalines neuves de type AA (LR6) 1,5 V en respectant la polarité. Refermez en tournant dans le sens des aiguilles d'une montre.

Que faire si le voyant clignote en orange ?

Un clignotement orange indique que les piles sont faibles. Remplacez-les par des piles alcalines neuves LR6 1,5 V en respectant la polarité.

Comment nettoyer le capteur d'ensoleillement ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, solvants, ni de nettoyage au jet d'eau ou haute pression. Assurez-vous que le capteur n'est pas obstrué par des feuilles, de la neige ou de la saleté.

Peut-on utiliser des piles rechargeables ?

Non, n'utilisez que des piles alcalines neuves de type AA (LR6) 1,5 V. Les piles rechargeables ne sont pas adaptées.

Comment réinitialiser le capteur ?

Appuyez sur le bouton PROG pendant 7 secondes. Le voyant s'allume en vert après 2 secondes puis clignote après 7 secondes : le capteur revient à sa configuration d'origine. Vous devrez alors refaire l'enregistrement complet sur la Somfy Box.

Le capteur peut-il être utilisé avec d'autres systèmes domotiques ?

Ce capteur est conçu pour fonctionner exclusivement avec la Somfy Box et l'interface TaHoma®. Il utilise le protocole io et n'est pas compatible avec d'autres systèmes sans adaptateur.

Quelle est la portée du capteur ?

La portée dépend de l'environnement, mais en extérieur, elle peut atteindre plusieurs dizaines de mètres. Les murs et obstacles réduisent la portée. Assurez-vous d'une bonne liaison avec la Somfy Box.

Comment configurer des scénarios automatiques avec le capteur ?

Dans l'interface TaHoma®, allez dans MES CAPTEURS. Sélectionnez le détecteur de soleil et créez jusqu'à 3 réglages. Pour chaque réglage, définissez un seuil d'ensoleillement, associez un scénario (ex: fermer les stores) et programmez les jours et horaires d'activation. Vous pouvez aussi activer une alerte email/SMS.

MODE D'EMPLOI 4241347 SOMFY

Detecteur de soleil extérieur

sans fil

Notice d'installation

Ref. 5116365A

Par la presente Somfy déclare que le produit est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de

conformité est mise à disposition à l'adresse internet www.somfy.com/ce (Sunis Wirefree io), utilisable en UE, CH et NO. Images non contractuelles.

Assistance

^ Nomagique Indigo 3260 @tes "Somfy"

www.ma-domotique-somfy.fr

Garantie

Ce produit est garanti 3 ans à compter de sa date d'achat. Déclarer votre garantie en créant votre compte personnel sur: www.ma-domotique-somfy.fr

Cette notice décrit l'installation et la mise en service du Détecteur de soleil extérieur.

1. Introduction

Le Détector de soleil extérieur est un capteur soleil sans fil. Il transmet le niveau d'ensoleillement capé à la Somfy Box afin de piloter automatiquement les applications de protection solaire.

2. Sécurité

2.1. Sécurité et responsabilité

Avant d'installer et d'utiliser ce produit, dire attentivement cette notice.

L'installateur doit par ailleurs, se conformer aux normes et à la législation en vigueur dans le pays d'installation.

Toute utilisation hors du domaine d'application définir par Somfy est interdite. Elle entraîrerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires associés.

Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice.

2.2. Consignes spécifiques de sécurité

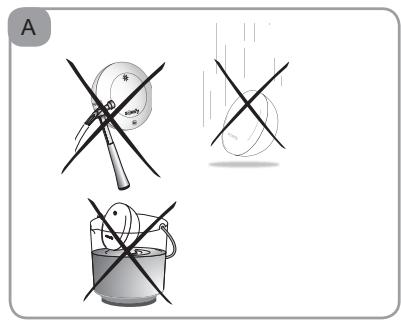

Figure A

Somfy dégage toutes responsabilités en cas de destruction de matériel survenu lors d'un événement climatique non détecté par le capteur.

Pour ne pas endommager le produit :

1) Éviter les chocs
2) Eviter les chutes!
3) Ne jamais les immerger.
4) Ne pas utiliser de produits abrasifs ni de solvants pour les nettoyer.
5) Le Déteur de soleil extérieur fonctionne grâce à un capteur d'ensoleillement. S'assurer qu'il est toujours propre et non caché par des feuilles, de la neige, etc, et vérifier son bon fonctionnement régulièrement.
Nettoyer le capteur avec un chiffon sec, ne pas le nettoyer au jet d'eau, ni sous haute pression.

3. Contenu

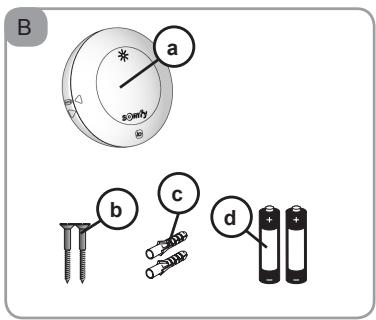

Figure B

	Désignation	Q.
a	Détector de soleil extérieur	1
b	Vis	2
c	Chevilles	2
d	Piles 1,5 V, type AA (LR6)	2

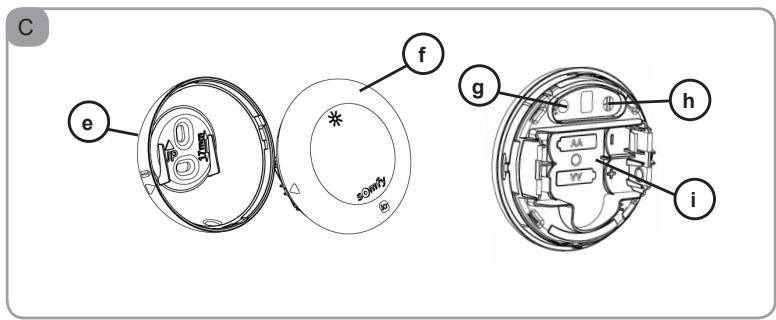

4. Le Détector de soleil extérieur en détails

Figure C

e. Support

f. Capteur d'ensoleillement

g. Bouton de programmation (PROG.)

h. Voyant orange/vert

i. Logement des piles

5. Mise en service

5.1. Mise en place des piles du Détector de soleil extérieur

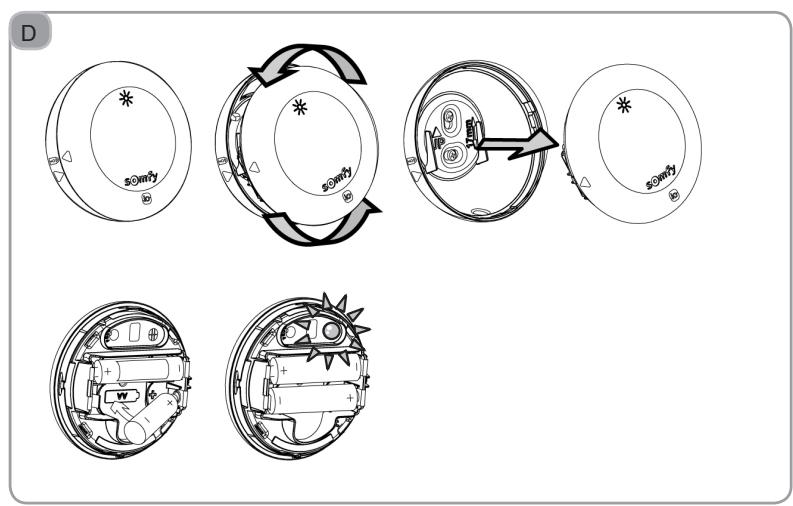

Figure D

Ne jamais utiliser de piles rechargeables.

• Ouvrir le Détecteur de soleil extérieur :

• Tournier le capteur sur son support mural (sens inverse des aiguilles d'une montre) jusqu'à aligner les deux flèches placées sur le côte et séparer les deux parties.

• Mettre en place les 2 piles fournies en respectant la polarité.

Levoyant du capteur s'allume en vert.

• Laisser le capteur ouvert pour continuer la mise en service.

5.2. Enregistrement du Détecteur de soleil extérieur sur la Somfy Box

Figure E

• Se connecter à l'interface TaHoma®
• Aller dans le menu « CONFIGURATION »
• Cliqueur sur l'onget « capteurs »
• Cliqueur «gerer», puis «ajouter»
• Sélectionner le détector de soleil puis suive les instructions affichées à l'écran.

6. Installation du Décteur de soleil extérieur

6.1. Préconisations

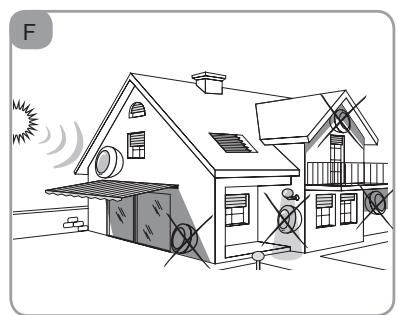

Figure F

• Installer le capteur en position verticale, à un endroit où le capteur d'enseillement recoit la lumière du jour, par exemple sur un mur extérieur.
• Ne pas installer le capteur sous un balcony, un avant-toit, un store, ou tout autre endroit où il pourrait se trouver à l'ombre.
• Ne pas installer le capteur sous une lampe, un lampadaire ou tout autre source de lumière artificielle qui perturberait la détéction de l'ensoleillement.
• Choisir un emplacement facile d'accès afin de nettoyer régulément le capteur d'ensoleillement.

6.2. Montage et fixation du Détecteur de soleil extérieur

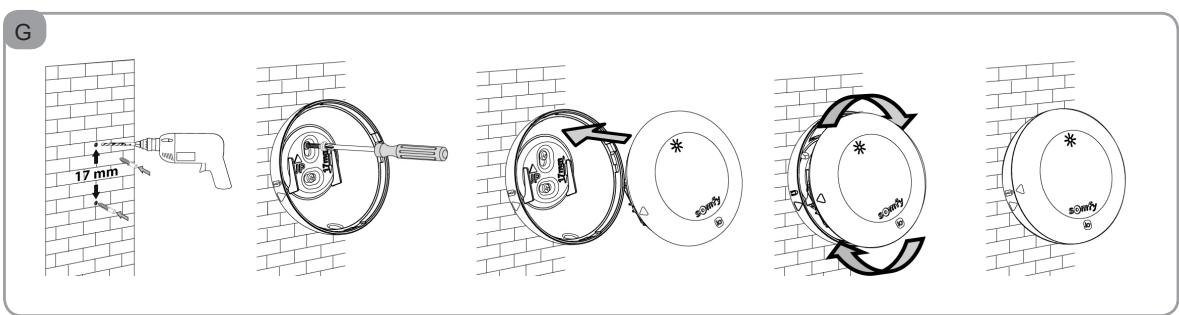

Figure G
- Percer deux trous (diamètre 6 mm) l'un au dessous de l'autre et séparés de 17 mm environ.
- Fixer le support mural avec les vis fournies en plaçant le trou allongé horizontally vers le bas, l'inscription « UP » lisible.
- Placer le Défécteur de soleil extérieur sur le support mural en alignant les deux flèches et le faître tourner dans le sens des aiguilles d'une montre pour le verrouiller.
- Si le capteur n'est pas fixé droit :
- Ouvrir le capteur en le tournant dans le sens inverse des aiguilles d'une montre.
- Desserrer la vis du trou allongé et faire pivoter le support mural.
- Resserrer la vis et fixer de nouveau le capteur sur le support mural.

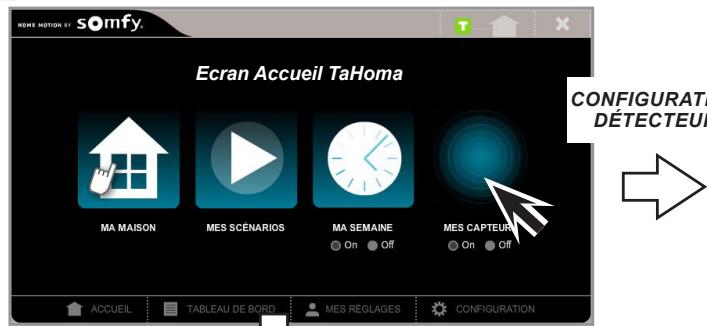

7. Configuration/Programmation

Figure H
- Se connecter à l'interface TaHoma®,
- Aller dans le menu « MES CAPTEURS »

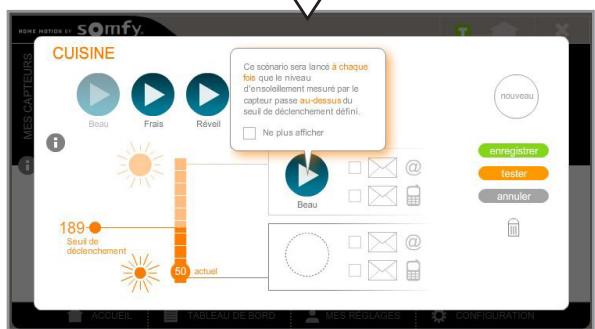

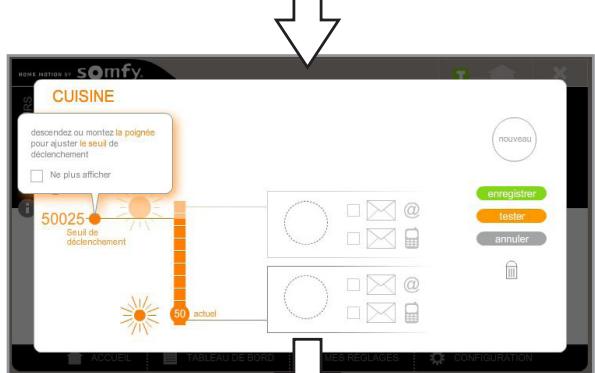

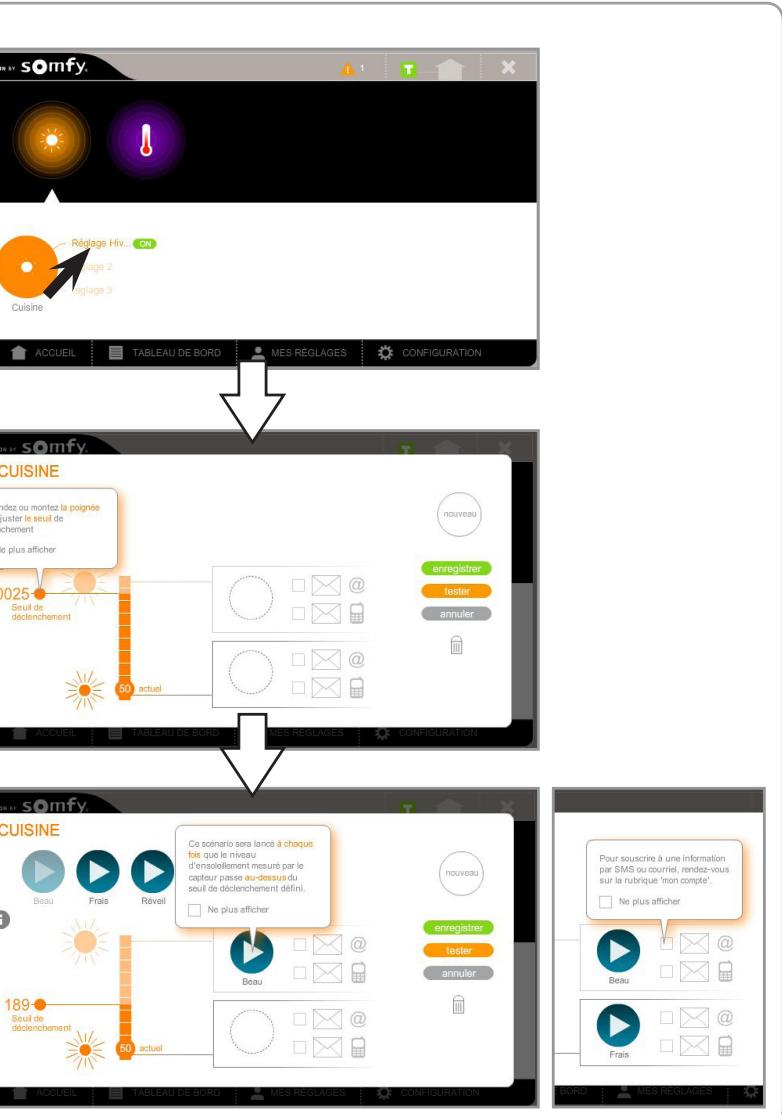

7.1. Configuration du détecteur de soleil extérieur

Vous pouvez associier des scénarios au détector de soleil extérieur pour qu'il s declenchent automatique. Vous ave la possibilité de creator 3 réglages différents pour un même détector de soleil.

• Sélectionner 1 des 3 réglages à configurer.
• Ajuster le seuil de déclenchement des scénarios.
• Glisser le scenario à jouer lorsque l'enseillement est supérieur au seuil de déclenchement régle et/ou inférieur au seuil de déclenchement régle.
  L'enseillement actuel est donné à titre indicatif.

Il est possible de paramétre r'envoi d'un e-mail et/ou d'un SMS en cochant les cases correspondantes (une option doit être préalablement activée sur le site internet Somfy réservé aux utilisateurs, espace mon compte, onglet «gérer mon forbait et mes options»): une alerte sera alors envoyée sur la boîte mail ou le mobile pour indiquer qu'un scenario a été joué.

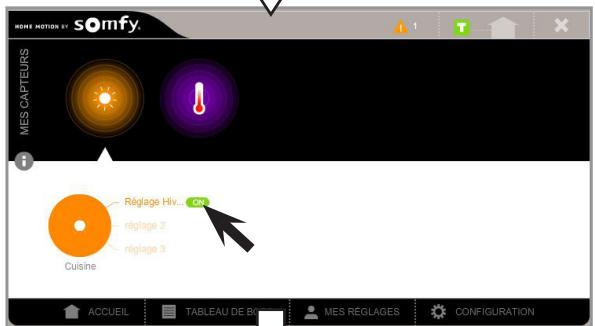

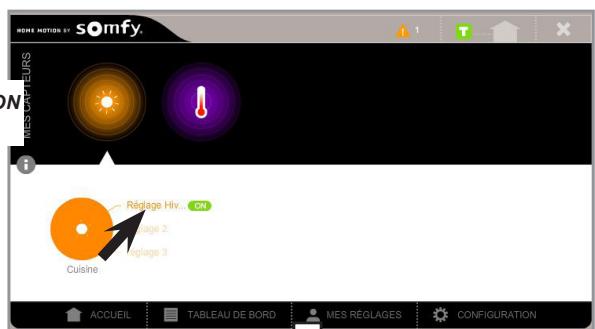

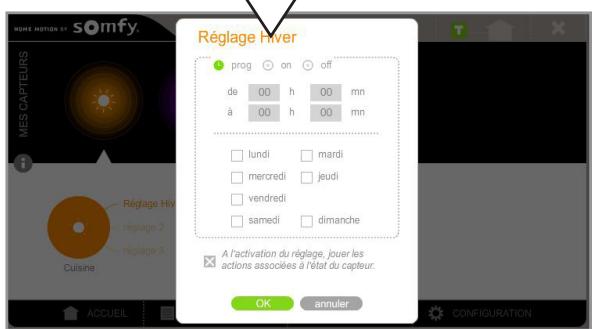

7.2. Programmation du détecteur de soleil extérieur

Les réglages réalisés sur le détector de soleil extérieur et les actions associées peuvent être actifs en permanece ou seulement certains jours de la semaine sur un certain créneau horsé ou inactifs.

Cliqueur le petit picrogramme a coté du nom du réglage a programme, activer ou désactiver.

• En haut de la fenêtre qui s'ouvre, Sélectionner «prog», «on» ou «off».

• Si «prog» est sélectionné, indiquer quels jours de la période et surquel créneau horsaire le réglage doit être actif.

• Cocher la case «A l'activation du réglage ....», pour que le réglage réalisé soit immeditatement actif ou découvert cette case pour que le réglage ne soit actif qu'au prochain dépassement de seuil.

8. Astuces et conseils

8.1. Questions sur le Détecteur de soleil extérieur?

Constats	Causes possibles	Solutions
Le voyage du Détecteur de soleil extérieur clignote en orange lors de la mise en place des piles.	Les piles sont faibles.	Enlever les piles etmettre en place 2 piles alcalines neues de type AA (LR6) 1,5 V en respectant la polarité.

8.2. Remplacement des piles du Détecteur de soleil extérieur

Voir le chapitre «Mise en service».

8.4. Retour en configuration d'origine du Détecteur de soleil extérieur

Figure I

• Appuyer 7 secondes sur le bouton PROG du capteur.
• Le voyageant du capteur s'allume en vert au bout de 2 secondes puis il clignote en vert après 7 secondes :

Le Deteur de soleil extérieur se retrouve dans sa configuration d'origine.
- Pour utiliser de nouveau le Détecteur de soleil extérieur, reprendre la mise en service complète et effectuer de nouveau l'enregistrement sur la Somfy Box.

9. Données techniques

Fréquence radio : 868-870 MHz

Indice de protection : IP34

Niveau de sécurité : Classe III.

Température d'utilisation: -20°C à +60°C.

Dimension du Detecteur de soleil extérieur en mm (H x I x) : 78 x 78 x 37.

Alimentation : 2 piles type AA (LR6), 1,5 V.

Veiller à séparer les piles et batteries des autres types de déchets et à les recycler via votre système local de collecte.
