400CHD - Écran de projection LUMMAJ - Notice d'utilisation et mode d'emploi gratuit

Type d'installation	Fixe ou traditionnelle
Modes d'installation	Mural, plafond, semi-suspendu, suspendu
Épaisseur plafond recommandée	Minimum 25 mm
Distance minimale mur/plafond	Non précisé
Type de fixation	Vis et supports muraux
Diamètre des trous de fixation	6 mm
Distance entre points de fixation	Variable selon installation
Orientation possible	Horizontal et vertical
Installation recommandée	Mur, plafond, semi-suspendu, suspendu
Accessoires inclus	Vis, chevilles, supports
Matériau des fixations	Acier
Poids supporté	Non précisé
Distance de sécurité	Respecter les consignes de montage
Type de montage	Fixation murale ou plafond
Compatibilité	Climatiseurs standards

FOIRE AUX QUESTIONS - 400CHD LUMMAJ

Comment installer le LUMMAJ 400CHD ?

Pour installer le LUMMAJ 400CHD, suivez ces étapes : 1. Déballez le produit et vérifiez que toutes les pièces sont présentes. 2. Connectez le câble d'alimentation à une prise électrique. 3. Placez l'appareil sur une surface plane et stable. 4. Allumez l'appareil en appuyant sur le bouton d'alimentation.

Que faire si le LUMMAJ 400CHD ne s'allume pas ?

Si le LUMMAJ 400CHD ne s'allume pas, vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le bouton d'alimentation est en position 'ON'. Si le problème persiste, essayez de débrancher et de rebrancher l'appareil.

Comment régler la luminosité du LUMMAJ 400CHD ?

Pour régler la luminosité, utilisez le bouton de réglage situé sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la luminosité et dans le sens inverse pour la diminuer.

Le LUMMAJ 400CHD émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème interne. Éteignez immédiatement l'appareil et débranchez-le. Vérifiez si des objets obstruent les ventilations. Si le bruit persiste après avoir nettoyé l'appareil, contactez le service client.

Quels sont les dimensions du LUMMAJ 400CHD ?

Les dimensions du LUMMAJ 400CHD sont 40 cm de largeur, 30 cm de profondeur et 15 cm de hauteur.

Comment nettoyer le LUMMAJ 400CHD ?

Pour nettoyer le LUMMAJ 400CHD, éteignez l'appareil et débranchez-le. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs ou des solvants.

Le LUMMAJ 400CHD est-il garanti ?

Oui, le LUMMAJ 400CHD est livré avec une garantie de 2 ans couvrant les défauts de fabrication. Conservez votre reçu d'achat pour toute réclamation.

MODE D'EMPLOI 400CHD LUMMAJ

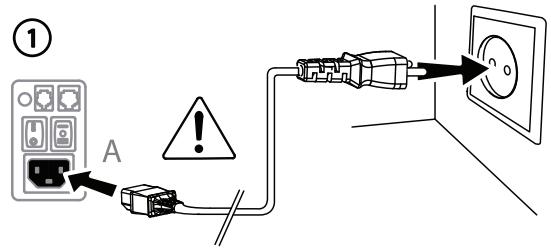

Cordon d'alimentation

Méthodes de commande

Commande manuelle

(1)

②

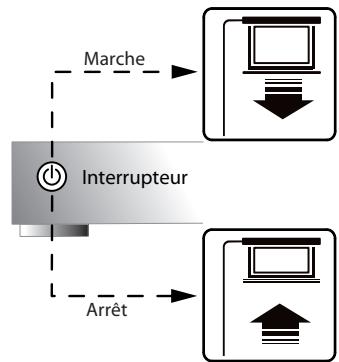

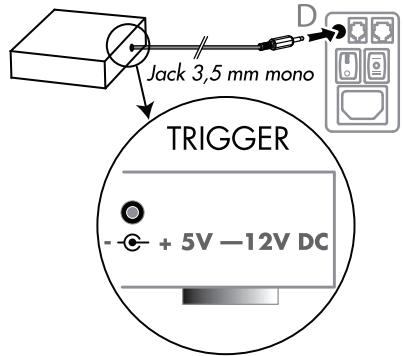

Déclenchement automatique (Trigger)

(2)

(3)

Contrôle externe (RS232)

(1)

②

(3)

Système de contrôle

Branchements

Réglages

RJ12

Sequences RS232

(En hexadécimal)

Monter:FFEEEEEDD

Arreter:FFEEEEECC

Descendre:FFEEEEEE

Bits/sec:2400

Bits de données : 8

Parité : aucune

Bits d'arrêt : 1

Contrôle de flux:aucun

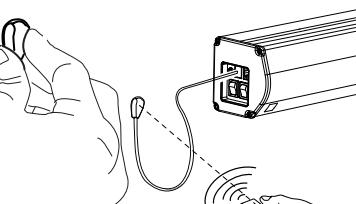

Infrarouge

Télécommande

(1)

B

(2)

Récepteur intégré

ou

(1)

B

Récepteur externe

(2)

(3)

(4)

(5)

Attention

La télécommande agit jusqu'à 8 mètres de l'écran et sur un angle horizontal de 30 degrés par rapport au centre de la fenêtre réceptrice.
La télécommande ne fonctionne pas si le signal est bloqué par un obstacle.
Eloignez la télécommande des zones de haute températures et/ou humides.
Changer les piles dés que le signal devient trop faible.

• Retirer les piles de la télécommande si vous ne l'utilise pas pendant une longue période.
• Choisissez le même type de piles que celles fournies.
• Si l'appareil n'est pas utilisé pendant un longue période, coupe l'alimentation ou débranche la prise.

LUMENE

(x1)

(x2) (x2)

(x4)

(1)

(x1)

[x1]
L

Choisissez les vis et les chevilles adaptees aux materiaux du mur ou du plafond L'épaissur des plafonds en bois doit être ≥ 30 mm

MAJESTIC

PREMIUM

300V, 300C, 400V

1	Recommended for fixed installation Configuration préconisée pour une installation permanente			Recommended for traditional installation Configuration préconisée pour une installation classique
	Wall + Ceiling Mur + Plafond	Ceiling Plafond	Wall Mur	Wall Mur	Semi-suspended Semi-suspendu	Suspended Suspendu
2	D	D	D	D	D	D
3	x8 0 0 0 Au mur x8 0 0 0 Au plafond D	x8 0 0 0 0 Au plafond	x8 0 0 0 0 Au mur On wall Au mur	x8 0 0 0 0 Au mur On wall Au mur	On ceiling Au plafond	D
4	x8 0 0 0 0 Au plafond D	x8 0 0 0 0 Au plafond	x8 0 0 0 0 Au mur <5mm 7mm <φ<11mm ≈3mm	x8 0 0 0 0 Au mur <5mm 7mm <φ<11mm ≈3mm	D	D
5	<5mm 7mm <φ<11mm Au plafond D	<5mm 7mm <φ<11mm Au plafond D	<5mm 7mm <φ<11mm ≈3mm	<5mm 7mm <φ<11mm ≈3mm	<5mm 7mm <φ<11mm ≈3mm	<5mm 7mm <φ<11mm ≈3mm

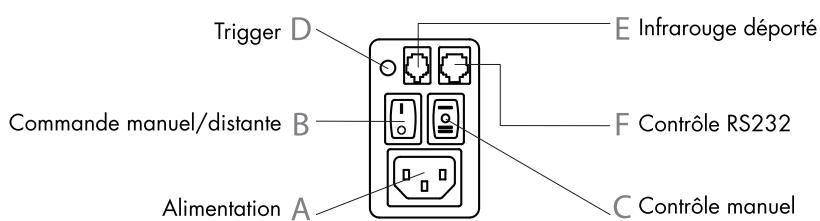

Scheme de branchement

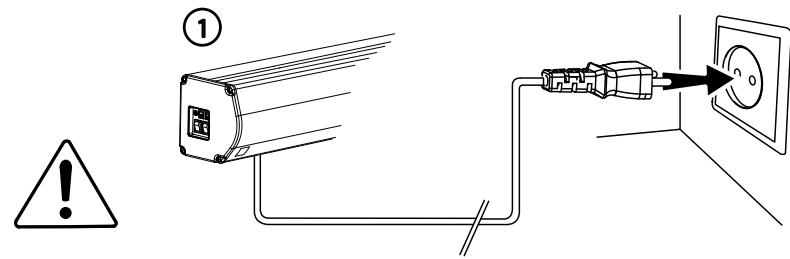

Cordon d'alimentation

Méthodes de commande

Commande manuelle

MONTER

ARRÉTER

DESCENDRE

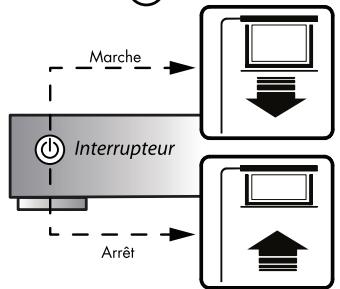

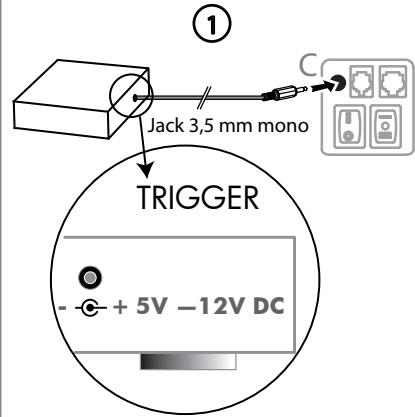

Déclenchement automatique (Trigger)

C

B

Contrôle externe (RS232)

Système de contrôle

Branchements
RJ12
Sequences RS232

(En hexadecimal)

Monter:FF EE EE EE DD

Arreter:FFEEEEEC

Descendre:FFEEEEEEE

Réglages

Bits/sec : 2400

Bits de données : 8

Parité : aucune

Bits d'arret : 1

Contrôle de flux:aucun

Infrarouge

Télécommande

MONTER

ARRÉTER

DESCENDRE

MONTÉE PRECISE

DESCENTE PRECISE

Récepteur intégré
ou

B

Récepteur externe

Attention

• La télécommande agit jusqu'à 8 mètres de l'écran et sur un angle horizontal de 30 degrés

par rapport au centre de la fenêtre réceptrice.
- La télécommande ne fonctionne pas si le signal est bloqué par un obstacle.
-Eloignez la telecommande des zones de haute températures et/ou humides.
- Changez les piles dés que le signal devient trop faible.

• Retirez les piles de la télécommande si vous ne l'utilise pas pendant une longue période.
• Choisissez le même type de piles que celles fournies.
• Si l'appareil n'est pas utilisé pendant un longue période, coupe l'alimentation ou débranche la prise.

Conditions importantes de fonctionnement :

La mise en marche de votre écran est très facile mais doit être faite avec précaution afin d'assurer sa durabilité.

Avant la première utilisation, vérifietz toujours que votre écran soit positionné de manière stable et horizontale.

Précautions :

• Ne rien placer ou accrocher sur l'écran lorsque celui-ci est déployé.

• Ne pasmettrevoirdoigt à l'intérieur du carter quand vous retractez la toile de I'écran.

• Les poussières et éraflues réduisent la qualité de l'image. Aussi, prétez tout particulièrement attention aux consignes suivantes :

a. Ne pas toucher la surface de I'écran avec les mains.
b. Ne pas dessiner sur I'écran.
c. Ne pas rayer l'écran avec des objets durs et tranchants susceptibles de l'endommager.
d. Ne jamais employer de produits chimiques pour laver la surface de l'écran.

• S'assurer de l'absence d'insectes et de débris divers avant la rétraction de l'écran.

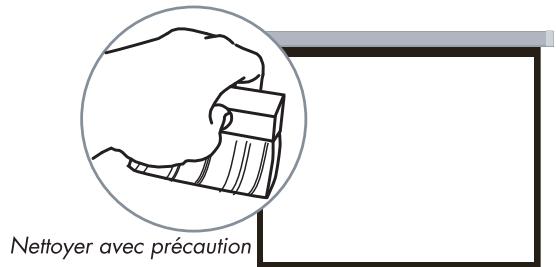

• Pour enlever la poussière sur la toile, utiliser un chiffon sec, unerosse à poils doux et frofter délicatement.
• Refermer l'écran afin de protégger la toile.

- Un système de sécurité arrêté le moteur après 4 minutes de fonctionnement.

Quand cela se produit, attendez 2 minutes afin que la température du moteur atteigne son niveau normal.

• Il n'y a pas besoin d'ajouter de lubrifiant au moteur.

• Les réglages du moteur sont déjà réalisés en sortie d'usine.

• N'ajustez pas le moteur vous-même. Veuillez faire appel à un spécialiste pour vous aider dans cette tâche.

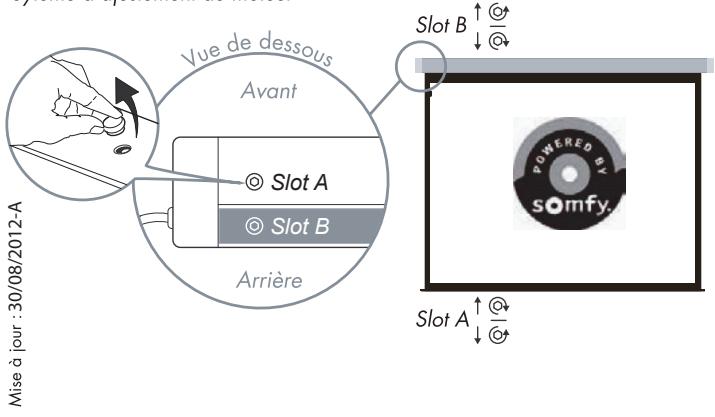

Sytème d'ajustement du moteur

GARANTIE :

Tous les produits LUMENE sont garantis deux ans à partir de la date d'achat, lorsqu'ils ont été achetés chez LUMENE, chez un distributeur LUMENE, ou chez un revende agrée LUMENE.

Cette garantie couvre tous les defauts matériels ainsi que les defauts de fabrication.

Limitations et exclusions :

Tous les produits LUMENE sont garantis deux ans à partir de la date d'achat, lorsqu'ils ont été achetiés chez LUMENE, chez un distributeur LUMENE, ou chez un revendeur agréché LUMENE.

Seul le premier acheteur peut se prévaloir de cette garantie.

A l'exception des cas notés ci-dessous, la garantie couve tout défaut matériel ainsi que les défauts de fabrication de ce produit.

Les cas suivants ne sont pas couverts par la garantie :

• Endommagement ou déterioration du boitier externe.

• Le nombre de série a ete enlevé, modifie ou rendu illisible.

• Endommagements, détiérations ou défauts de fonctionnement provoqués (par accident, utilisation incorrecte, abus ou néligence): une mauvaise utilisation ou un usage inhabituel du produit; accidents ou néligències telés que la projection du produit contre une surface dure; contact avec de l'eau, de la pluie ou une humidité extréme; contact avec du sable, de la poussière ou autres; contact avec une source de chaleur extréme, ou contact avec de la nourriture ou un liquide dessus.

• Dommages physiques de la surface du produit telle qu'une éraflure, ou toutes autres alterations de la surface.

• Non-respect des instructions fournies avec le produit.

• Dommages subis durant toutes expéditions du produit

(les réclamations doivent être adressées au transporteur).

• Une réparation ou une tentative de réparation par une personne non autorisée à réparer ce produit.

• Toute cause autre que les défauts du produit, y compris le manque de connaissances techniques ou d'expérience de l'utilisateur.

Chacun de ces points annule la validité de la garantie.

Quipeutbeneficierdela garantie？

Seul le premier acheteur peut se prévaloir de cette garantie.

Le service de garantie ne sera assure que si la facture originale ou la preuve d'achat (portant la mention de la date d'achat) accompagne le produit defecteux au cours de la période de garantie.

Cette garantie est valide strictement dans le pays de la vente originale.

Frais pris en charge :

Tous les frais de pieces et main-d'oeuvre pour les articles couverts par cette garantie sont pris en charge par LUMENE.

Le paIAMENT des frais d'expedition et d'assurance est traité ci-après.

Comment obtenir le service au titre de la garantie ?

Si le produit doit être réparé pendant la période de garantie, veuilles contacter :

1) le lieu d'achat du produit,
2) le distributeur local agreeé pour ce produit,
3) Si vous ne pouvez pas l'identifier, contactez LUMENE.

Le service sous garantie pour cet appeareil est disponible strictement dans le pays de la vente originaire.

Le distributeur local identifiera le centre technique le plus proche.

Le produit ou les pieces présumées défectueux doivent être expediés, port et assurances payés, à ce centre technique, accompagnés de la copie de la facture d'achat avec indication de la date d'acquisition et dans son emballage d'origine (ou emballage similaire assurant le même niveau de protection).

Lors de votre envoi vousdezobligatoirement inclure

a) copie de votre ticket de caisse ou votre preuve d'achat datee,
b) une description écrite de votre problème,
c) le nom et l'adresse du lieu d'achat,
d) vous adressé et votre numéro de téléphone.

Garder toutjors l'origina de la preuve d'achat.

Veuillez ne pas renvoyer votre produit à un centre technique sans un accord préalable.

Si les réparations requises sont couvertes par la garantie et si vous avez adressé le produit ou les pièces au centre technique agréé le plus proche, les frais de port et d'assurance pour la rexpédération seront pris en charge.

Si vous avez besoin d'informations supplémentaires, veuillez contacter votre revendeur ou distributeur LUMENE le plus proche.

Limites de responsabilité et exclusions de garanties explicites :

Excepté le cas où ces dispositions sont inapplicable ou illégales au droit national et/ou à d'autres juridictions : Pour tout produit défectueux, l'unique responsabilité de LUMENE est de réparer ou replacer le produit. En aucun cas, LUMENE ne peut avoir de responsabilité contractuelle ou dédictuelle (y compris en cas de négligence dans l'utilisation du produit) que ce soit pour tous les dommages ayant une valeur supérieure au prix d'achat, ou pour tout autre type de dommage indirect, contingent, entrainant une perte de revenu, de profits, ou toute autre perte financière en rapport ou pas avec la capacité ou l'incapacité à utiliser le produit. Tous les dommages sus-cités ne pouront être réclamés en vertu de la loi française. Tout litige ne pouvant être régle par la voie de la conciliation préliminaire et se rapportant à l'interprétation ou à l'execution de la garantie et des obligations ici containues feront l'objet d'une distinction selon les règles de conciliation et d'arbitrage de la Chambre de Commerce et d'Industrie de Paris par un ou plusieurs arbitrures conformément à ses règles. Les lois applicables sont les lois françaises.
