Marque	NETGEAR
Modèle	PLP1000-100FR
Catégorie	Répéteur Wi-Fi (adaptateur CPL)
Type de produit	Adaptateur CPL (Powerline)
Technologie	HomePlug AV2
Débit maximum	1000 Mbps
Nombre maximal d'adaptateurs	Jusqu'à 8
Port Ethernet	1 port RJ-45 Gigabit
Bouton de sécurité	Oui, pour appairage et chiffrement
Bouton de réinitialisation	Oui (Factory Reset)
Voyants	Alimentation, Ethernet, Pick A Plug (qualité de connexion)
Alimentation	Via prise secteur, 100-240 V, 50/60 Hz
Consommation en veille	Moins de 0,5 W
Température de fonctionnement	0 °C à 40 °C
Humidité	90 % max sans condensation
Dimensions (par adaptateur)	Environ 7,0 x 5,0 x 3,0 cm
Poids (par adaptateur)	Environ 100 g
Contenu de l'emballage	2 adaptateurs CPL, 2 câbles Ethernet, guide d'installation
Fonctions principales	Extension réseau par courant porteur, création réseau sécurisé, indicateur de qualité de prise Pick A Plug
Sécurité	Chiffrement AES 128 bits, appairage par bouton de sécurité
Compatibilité	Tous adaptateurs CPL HomePlug AV/AV2
Garantie	2 ans (standard NETGEAR)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter tout liquide

FOIRE AUX QUESTIONS - CPL PLP1000-100FR NETGEAR

Comment installer les adaptateurs CPL pour la première fois ?

Branchez les adaptateurs directement sur des prises murales (évitez les rallonges et multiprises). Attendez que les voyants Pick A Plug s'allument. Votre réseau CPL est alors configuré.

Que signifie le voyant Pick A Plug rouge ou orange ?

La couleur indique la qualité de la connexion : rouge (< 50 Mbit/s), orange (50-80 Mbit/s), vert (> 80 Mbit/s). Une couleur rouge ou orange peut signifier des interférences. Essayez de déplacer l'adaptateur vers une autre prise.

Comment ajouter un nouvel adaptateur à un réseau CPL déjà sécurisé ?

Branchez le nouvel adaptateur sur une prise murale. Appuyez pendant 2 secondes sur le bouton de sécurité d'un adaptateur existant, puis appuyez pendant 2 secondes sur le bouton de sécurité du nouvel adaptateur. Les deux pressions doivent être effectuées dans un délai de 2 minutes.

Pourquoi le voyant Pick A Plug est-il éteint ?

Cela signifie que l'adaptateur ne détecte pas d'autres appareils CPL compatibles avec la même clé de chiffrement. Vérifiez que tous les adaptateurs sont bien branchés et réinitialisez-les si nécessaire en appuyant sur le bouton Factory Reset pendant 1 seconde.

Comment réinitialiser un adaptateur CPL ?

Appuyez sur le bouton Factory Reset (réinitialisation) situé sur le côté de l'adaptateur pendant environ 1 seconde pour rétablir les paramètres d'usine.

Le voyant d'alimentation est orange, que faire ?

Cela indique le mode veille économique. Cela se produit si le câble Ethernet est débranché, l'appareil connecté est éteint ou l'adaptateur est inactif depuis 10 minutes. Le retour en mode normal se fait automatiquement 2 secondes après qu'une liaison Ethernet soit établie.

Puis-je brancher les adaptateurs sur une multiprise ?

Non. Il est déconseillé de brancher les adaptateurs CPL sur des rallonges, multiprises ou parasurtenseurs car cela peut dégrader les performances. Branchez-les directement sur une prise murale.

Comment créer un réseau CPL sécurisé ?

Attendez que les voyants Pick A Plug s'allument. Appuyez pendant 2 secondes sur le bouton de sécurité d'un adaptateur, puis dans les 2 minutes, appuyez pendant 2 secondes sur le bouton de sécurité d'un autre adaptateur. Les deux seront alors appairés avec une clé de chiffrement privée.

Le voyant Ethernet est éteint, que vérifier ?

Vérifiez que le câble Ethernet est correctement branché aux deux extrémités et que l'appareil connecté (ordinateur, routeur, etc.) est allumé. Si le problème persiste, réinitialisez l'adaptateur.

Que faire si le voyant d'alimentation reste éteint ?

Assurez-vous que la prise électrique fonctionne et que l'adaptateur n'est pas branché sur une rallonge ou un parasurtenseur. Si le voyant ne s'allume toujours pas, contactez le support NETGEAR.

MODE D'EMPLOI CPL PLP1000-100FR NETGEAR

Contenu de l'emballage

Dans certaines régions, un CD de ressources est fourni avec le produit.

Mise en route

Les adaptateurs CPL sont une manière alternative d'endetre votre réseau en vous appuyant sur le câblage électrique existant. Branchez deux adaptateurs CPL ou plus sur des prises secteur pourmettre en place une connexion réseau filaire. Vous pouvez ajouter jusqu'à 8 adaptateurs pourétendre leur réseau.

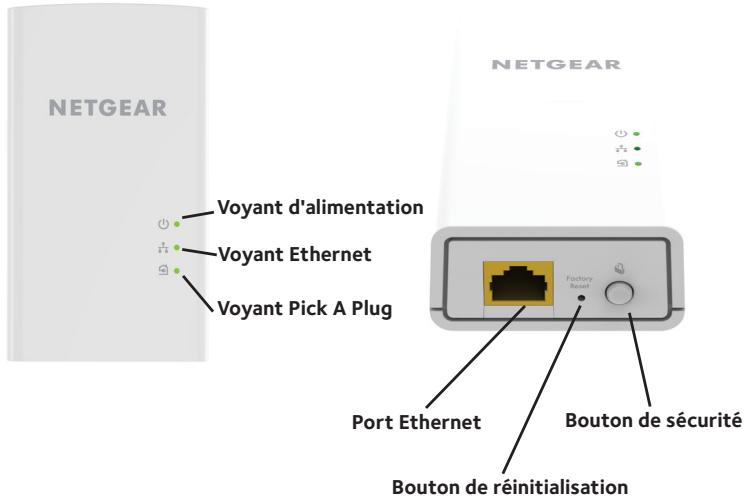

Découverte de votre adaptorateur

Avant d'installer vos adaptateurs, familiersez-vous avec leurs voyants, leurs boutons et leurs ports.

Voyant d'alimentation

Vert continu. L'adaptateur est sous tension.

Orange continu. L'adaptateur est en mode veille.

Vert clignotant. Le processus d'appairage/de sécurisation de l'adaptateur est en cours.

Eteint. L'adaptateur n'est pas alimenté.

Voyant Ethernet

Vert continu. Le port Ethernet est connecté.

Désacté. Aucune connexion Ethernet n'est détectée.

Voyant Pick A Plug

La fonction Pick A Plug vous permet deCHOISIR la prise electrique ayant les meilleures performances de connexion, reperable par la couleur duvoyant :

Rouge. Débit de connexion < 50 Mbit/s (bonne connexion).

Orange. Débit de connexion entre 50 et 80 Mbit/s (très bonne connexion).

Vert. Débit de connexion > 80 Mbit/s (excellente connexion).

Eteint. L'adaptateur n'a pas trové d'autres apparèils CPL compatibles utilisant la même clé de chiffrement.

Bouton de réinitialisation

Appuyez sur le bouton Factory Reset (Réinitialisation) pendant une seconde pour rétabir les paramètres par défaut de l'adaptateur CPL.

Port Ethernet

Utilisez un cable Ethernet pour connecter vos apparéils filaires (ordinateurs, routeurs WiFi, consoles de jeu, etc.) à votre réseau CPL.

Bouton de sécurité

Utilisez le bouton de sécurité pour creer un réseau CPL sécurisé.

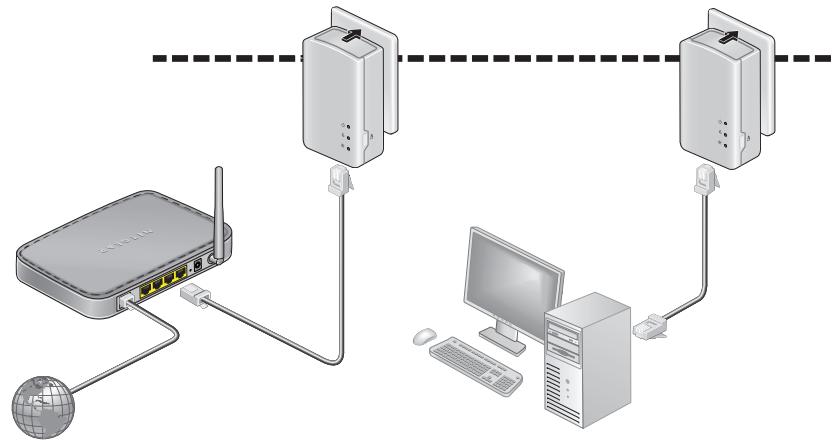

Installation de vos adaptateurs

Ne branchez pas vos apparèils CPL sur des rallonges électriques, des blocs multiprisés ou des dispositifs de protection contre les surtensions.

Piece 1

Pour installer vos adaptateurs :

1. Branchez vos nouveaux adaptateurs.
2. Patientez jusqu'à ce que les voyants Pick A Plug s'allument.

Félicitations. Vous avez installé vos adaptateurs et configuré votre réseau.

Vous pourrez personneliser les paramètres réseau et de sécurité plus tard.

Pour aller plus loin

Une fois que vous réseau CPL est installé et fonctionnel, vous pouvez développer votre réseau et personneliser les paramètres réseau et de sécurité.

Ajout d'adaptateurs

Pour ajouter des adaptateurs avant de configurer la fonction de sécurité, il suffit de les brancher, puis de les relier à votre équipement.

Pour ajouter un adaptateur à un réseau CPL une fois la sécurité configurée :

1. Branchez l'adaptateur dans une prise murale pour laquelle vous souhaitez ajouter un accès Internet.
2. Si vous avez utilisé une clé de chiffrement privée, appuyez pendant deux secondes sur le bouton de sécurité de l'un des adaptateurs faisant déjà partie du réseau, puis appuyez pendant deux secondes sur le bouton de sécurité du nouvel adaptorateur.

Vou devez appuyer sur les deux boutons dans un retard de deux minutes.

Remarque: le bouton de sécurité ne fonctionne pas en mode économique d'énergie.

Avant d'appuyer sur le bouton de sécurité, attendeez que l'installation de l'adaptateur CPL soit terminée et que les adaptateurs communiquent entre eux (voyant CPL clignotant). En appuyant trop tout sur ce bouton, vous risquez de désactivertemporairement la communication CPL. Le cas échéant, appuyez sur le bouton FactoryReset (Réinitialisation) pour rétablier les paramétres par défaut de l'adaptateur CPL.

Personnalisation de votre sécurité réseau

Lorsque vous configUREZ votre réseau pour la première fois, la configuration utilise une clé de chiffrement par défaut commune à tous les adaptateurs. Vous pouvez le changer.

Pour creer un reseau sécurisé privé :

1. Patientez jusqu'à ce que les voyants Pick A Plug s'allument.
2. Appuyez pendant 2 secondes sur le bouton de sécurité de l'un des adaptateurs, puis sur celui de l'un des autres adaptateurs pendant 2 secondes également. Vous nevez appuyer sur les deux boutons dans un délai de deux minutes.

Remarque: le bouton de sécurité ne fonctionne pas en mode d'économie d'énergie (reportez-vous à la section Dépannage à la page 10).

Avertissement : avant d'appuyer sur le bouton de sécurité, attendez que l'installation de l'adaptateur CPL soit terminée et que les adaptateurs communiquent entre eux (voyant d'alimentation allumé).En appuyant trop tôt sur ce bouton, vous risquez de désactiver temporairement la communication CPL. Le cas échéant, appuyez sur le bouton Factory Reset (Réinitialisation) pour rétablir les paramétres par défaut de l'adaptateur CPL.

Vous pouvez utiliser cette procédure pour ajouter ultérieurement de nouveaux adaptateurs à votre réseau sécurisé.

Dépannage

Levoyant d'alimentation est eteint.

Assurez-vous que la prise électrique est bien sous tension et que les apparciels CPL ne sont pas branchés sur une rallonge électrique, un bloc multiprise ou un dispositif de protection contre les surtensions.

Levoyant d'alimentation est orange.

Le mode économique d'énergie est activé lorsque levoyant Ethernet est étèint. Cette situation peut se produit dans les circonstances suivantes :

le cable Ethernet est débranché ;
- l'appareil connecté via le cable Ethernet est étéeint;
l'adaptateur est inactif pendant 10 minutes.

Le retour au mode normal s'effectue dans un déali de 2 secondes une fois la liaison Ethernet établie.

LevoyantPickAPlugestéeint.

Si vous avez déjà configuré la sécurité du réseau, assurez-vous que tous les-appareils CPLutilisent la même clé de chiffrement.Consultez le Manuel de l'utilisateur en ligne pour en savoir plus.
- Appuyez sur le bouton Factory Reset (Réinitialisation) de chaque apparéil pendant 1 seconde pour rétablier les paramètres par défaut de l'adaptateur CPL.

LevoyantPickAPlugestorangeou rouge.

Il y a une interférence dans la communication entre les adaptateurs. Pour régler le problème, faites ce qui suit :

Déplacez l'adaptateur vers une autre prise.
- Débranchez les appareils susceptibles de provoquer des interférences, tels qu'un parasurtenseur ou un apparéil équipé d'un moteur.

Levoyant Ethernet est eteint.

Assurez-vous que les câbles Ethernet sont branchés aux apparèils et fonctionnement correctement.
- Appuyez sur le bouton Factory Reset (Réinitialisation) de chaque apparéil pendant 1 seconde pour rétablier les paramètres par défaut de l'adaptateur CPL.

Assistance

Nos you remercions pour l'achat de ce produit NETGEAR. Aliez sur la page www.netgear.fr/support pour enregister votre produit, acceder aux téléchargesments et manuels de l'utiliser les plus récents et rejoindre notre communauté. Nous vous recommendons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Marques commerciales

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de réference uniquement.

Conformité

Pour consulter la déclaration de conformité actuelle, rendez-vous sur le site http://support.netgear.com/app/answers/detail/a_id/11621/.

Pour obtenir les informations relatives à la conformité légale, rendez-vous sur http://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.
