Type de produit	Hotte de cuisine
Matériau	Inox
Dimensions (L x P x H)	110 cm x 50 cm x 70 cm
Poids	15 kg
Alimentation électrique	230 V
Puissance	300 W
Débit d'air	800 m³/h
Niveaux de puissance	3 niveaux
Fonctions principales	Extraction et filtration des odeurs, éclairage LED
Entretien et nettoyage	Filtres lavables en inox, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de démontage
Sécurité	Protection contre la surchauffe, conforme aux normes CE
Compatibilités	Compatible avec les cuisines de 110 cm de large
Informations générales	Idéale pour les cuisines modernes, design élégant en inox

FOIRE AUX QUESTIONS - FELHDC 110 SG INOX FALCON

Comment nettoyer le FALCON FELHDC 110 SG INOX ?

Pour nettoyer le FALCON FELHDC 110 SG INOX, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les éponges rugueuses qui pourraient rayer la surface en inox.

Quelle est la capacité de cuisson du FALCON FELHDC 110 SG INOX ?

Le FALCON FELHDC 110 SG INOX a une capacité de cuisson de 110 litres, ce qui le rend idéal pour cuisiner de grands repas.

Comment régler la température du four ?

Pour régler la température du four, tournez le bouton de commande situé sur le panneau de contrôle en bas à droite de l'appareil jusqu'à la température souhaitée.

Le FALCON FELHDC 110 SG INOX est-il équipé d'une fonction de nettoyage automatique ?

Non, le FALCON FELHDC 110 SG INOX ne dispose pas d'une fonction de nettoyage automatique. Il est recommandé de nettoyer le four manuellement après chaque utilisation.

Puis-je utiliser des ustensiles en métal dans le four ?

Oui, vous pouvez utiliser des ustensiles en métal dans le four, mais veillez à ne pas les rayer ou les endommager. Privilégiez les plats adaptés à la cuisson en four.

Quel type d'alimentation est requis pour le FALCON FELHDC 110 SG INOX ?

Le FALCON FELHDC 110 SG INOX nécessite une alimentation électrique de 400 V triphasé pour fonctionner correctement.

Comment puis-je résoudre un problème de surchauffe ?

Si vous rencontrez un problème de surchauffe, vérifiez que les bouches d'aération ne sont pas obstruées et assurez-vous que le four est correctement installé. Si le problème persiste, contactez un technicien qualifié.

Quelle est la garantie du produit ?

Le FALCON FELHDC 110 SG INOX est généralement couvert par une garantie de 2 ans. Veuillez vérifier les détails spécifiques sur votre reçu d'achat.

Comment puis-je contacter le service client ?

Pour contacter le service client, vous pouvez appeler le numéro indiqué dans le manuel d'utilisation ou visiter le site web du fabricant pour plus d'options.

MODE D'EMPLOI FELHDC 110 SG INOX FALCON

Manuel d'Instructions

Bedienungsanleitung

Gebruiksaanwijzing

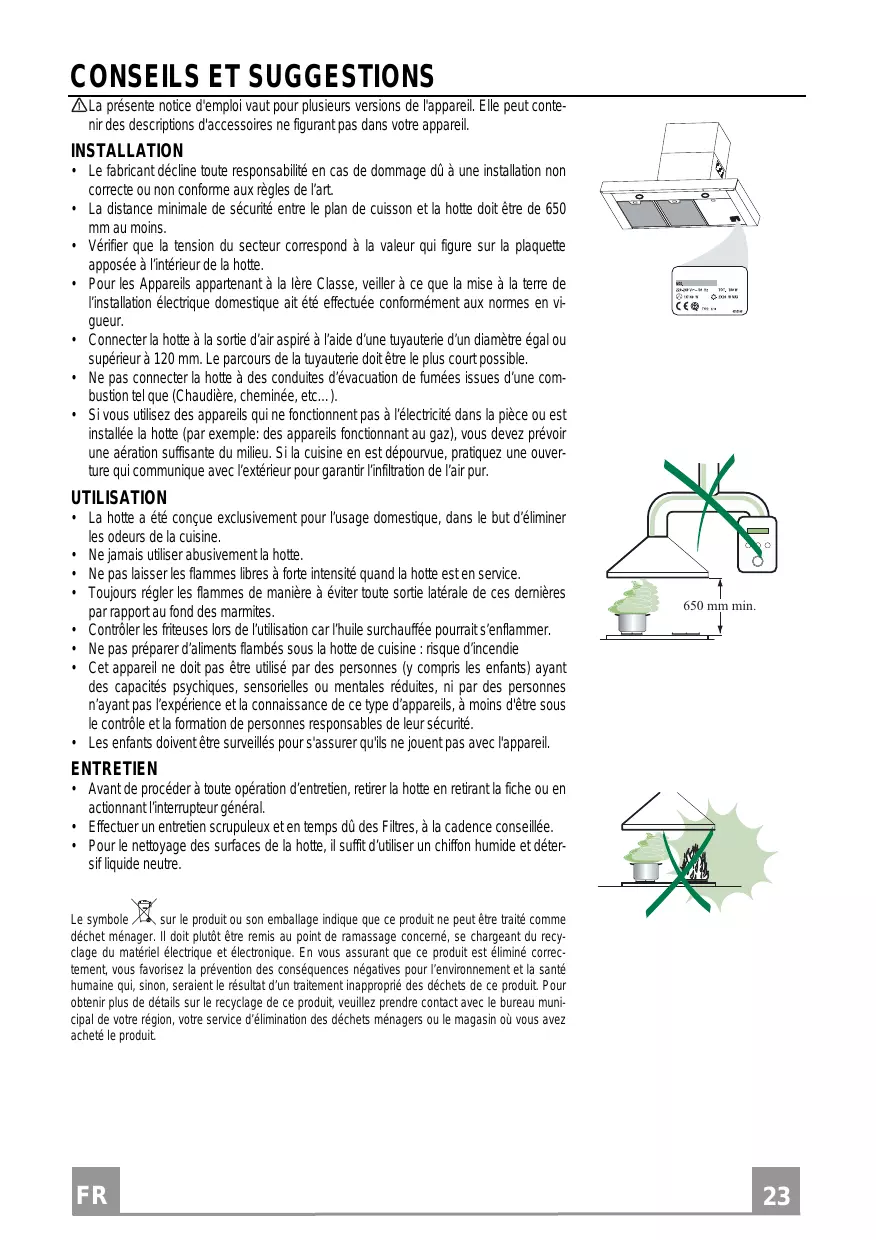

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contén des descriptions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectué conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiè à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparéels qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des apparéls fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hote a ete concue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latorale de ces dernières par rapport au fond des marmites.
• Contrcler les friteuses lors de l'utilisation car I'huile surchauffee pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorières ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterol la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps du des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et déter-sif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet memager. Il doit aloteretre remis au point de ramassage concenre,se chargeant du recyclage du materiel electrique et Electronique.En youssaurant que ce produit est elimineorrectement,yousfavorisez la prevention des conséquences négatives pour l'environnement et la sante humaine qui,soon,seraientelresultat d'untraitement inappropriedechetesdeproduit.Pourobtainirplusde détails sur le recyclage de ce produit,veuillez prendrecontact avecle bureau municipal de voiregion,voirservice d'élimination deschettesmenagersoulmagasinouviesa chete le produit.

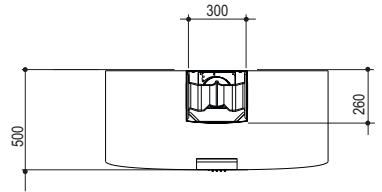

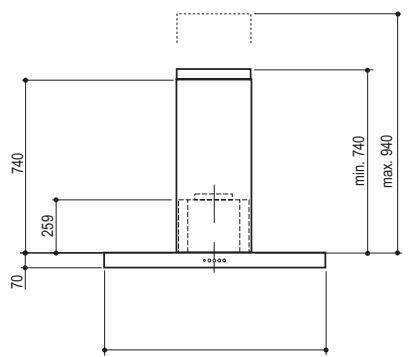

Encombrement

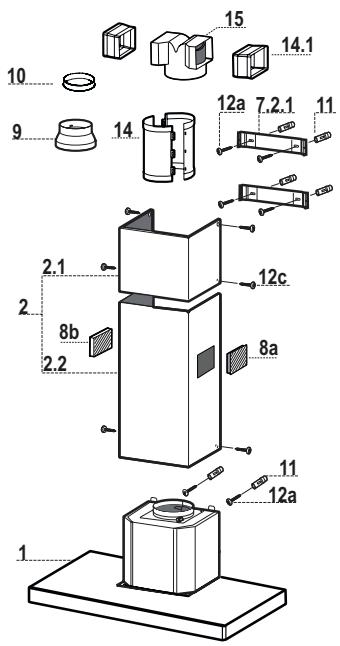

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres
2	1	Cheminée Télescopique formée de:
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
8a	1	Grille en Direction Droite Sortie Air
8b	1	Grille en Direction Gauche Sortie Air
9	1	Flasque de Réduction ø 150-120 mm
10	1	Anneau de raccord Ø 120 - 125 mm
14	1	Rallonge Sortie Air Corps Hotte formée de 2 Semi-Coques
14.1	1	Rallonge Raccord Sortie Air
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 6,5
	Q.té	Documentation
	1	Manuel d'instructions

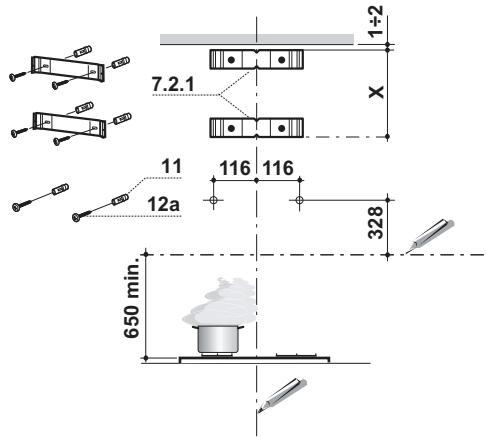

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 328 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côte opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
  Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.

• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trouss de fixation du corps hotter, en laissant un espace de 5 - 6mm entre le mur et la tete de la vis.

• Avant d'accrocher le corps hotter, serrer les deux vis Vr situées sur les points d'accrochage du corps hotter.

• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotter.

Connexions

SORTIE DE L'AIR EN VERSION EVACUATION

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de 150 ou 125 mm, que l'installateur pourraitCHOIR sa propre gré.

• Pour racord de 125 mm ,insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10 de 120-125 mm sur la bride.
• Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

SORTIE AIR VERSION FILTRANTE

• Assembler les semi-coques de la rallonge corps hotte 14.
• Insérer sous pression la rallonge corps hotte 14 ainsi obtenue, à la sortie air.
• Insérer sous pression le raccord 15 sur la rallonde corps hotte 14.
• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Si tel n'est pas le cas, ajuster la position en inversant les rallonges raccord 14.1 ou en coupant la rallonge corps hotte 14 au niveau d'une des longueurs prédéfinies par les rainures moins épaisses et remonter les pieces comme décrit au préalable.
• Les grilles 8a - 8b en direction sortie air doivent être montées après l'installation de la cheminée inférieure.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

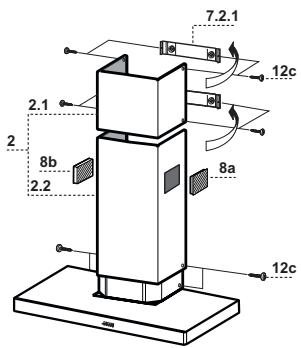

Montage Cheminée

Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1; reférer jusqu'à la butée.
• Fixer létairelement aux brides à l'aide des 4 vis 12c (2,9 x 9,5) fournies.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer létalement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c (2,9 x 9,5) fournies.
• Pour la version filtrante, appliquer les grilles en direction 8a - 8b dans les logements appropriés, pour que les symboles de direction soient orientés vers le haut et la partie avant de la hotte. S'assurer également qu'elles sont bien insérées dans les rallonges raccord 14.1.

L	Lumières	Allume et étèint l'installation de l'éclairage.
S	Del	Del allumage Moteur.
V1	Moteur	Met en marche et à l'accrit le moteur aspiration à vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles va-peurs de cuisson.
V2	Vitesse	Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.
V3	Vitesse	Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisse, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fraisment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

REEMPLACEMENT Filtre AU CHARBON ACTIF

• Ni lavable, ni régénérale, le remplacer au moins tous les 4 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtrte anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtré anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

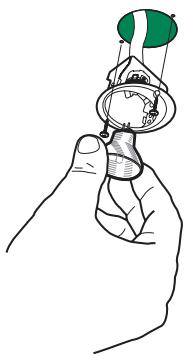

Eclairage

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et oter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédendum retirees.
