KITRESEAUDHP-P604AV/EU - Réseau D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de réseau CPL (Courant Porteur en Ligne)
Caractéristiques techniques principales	Norme HomePlug AV2, vitesse de transfert jusqu'à 600 Mbps
Alimentation électrique	220-240 V AC
Dimensions approximatives	85 x 60 x 40 mm
Poids	200 g (environ)
Compatibilités	Compatible avec tous les appareils utilisant la norme HomePlug AV/AV2
Fonctions principales	Extension de réseau, prise Ethernet, sécurité WPA/WPA2
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Chiffrement AES 128 bits, protection contre les surcharges
Informations générales utiles	Installation facile, plug-and-play, idéal pour les maisons avec des murs épais

FOIRE AUX QUESTIONS - KITRESEAUDHP-P604AV/EU D-LINK

Comment configurer le D-LINK KITRESEAUDHP-P604AV/EU pour la première fois ?

Pour configurer le D-LINK KITRESEAUDHP-P604AV/EU, branchez le boîtier sur une prise électrique et connectez-le à votre routeur via un câble Ethernet. Ensuite, utilisez l'application D-Link ou accédez à l'interface web en tapant l'adresse IP par défaut dans votre navigateur.

Que faire si la connexion Wi-Fi est instable ?

Si la connexion Wi-Fi est instable, essayez de redémarrer le kit en débranchant et rebranchant les appareils. Assurez-vous également que les appareils ne sont pas trop éloignés du routeur et qu'il n'y a pas d'obstacles majeurs.

Comment réinitialiser le D-LINK KITRESEAUDHP-P604AV/EU aux paramètres d'usine ?

Pour réinitialiser le D-LINK KITRESEAUDHP-P604AV/EU, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Le kit ne s'allume pas, que faire ?

Si le kit ne s'allume pas, vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez de changer de prise ou d'utiliser un autre câble d'alimentation.

Comment savoir si le D-LINK KITRESEAUDHP-P604AV/EU est compatible avec mon fournisseur d'accès Internet ?

Pour vérifier la compatibilité, consultez le site web de D-Link ou contactez votre fournisseur d'accès Internet. En général, les appareils D-Link sont compatibles avec la plupart des fournisseurs, mais il est toujours bon de vérifier.

Puis-je utiliser le D-LINK KITRESEAUDHP-P604AV/EU pour étendre mon réseau existant ?

Oui, le D-LINK KITRESEAUDHP-P604AV/EU peut être utilisé pour étendre votre réseau existant. Suivez les instructions de configuration pour ajouter l'appareil à votre réseau sans fil.

Comment mettre à jour le firmware du D-LINK KITRESEAUDHP-P604AV/EU ?

Pour mettre à jour le firmware, accédez à l'interface web de l'appareil, allez dans la section 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version du firmware.

Que faire si je ne peux pas accéder à l'interface web du D-LINK KITRESEAUDHP-P604AV/EU ?

Si vous ne pouvez pas accéder à l'interface web, assurez-vous que votre appareil est connecté au même réseau que le kit. Vérifiez aussi que vous utilisez la bonne adresse IP par défaut.

Le kit est trop lent, que puis-je faire ?

Si le kit est lent, essayez de réduire le nombre d'appareils connectés simultanément, vérifiez les interférences possibles avec d'autres appareils électroniques et assurez-vous que vous avez la dernière version du firmware.

Le voyant d'alimentation clignote, que signifie cela ?

Un voyant d'alimentation qui clignote peut indiquer un problème de connexion ou un dysfonctionnement. Redémarrez l'appareil et vérifiez les connexions. Si le problème persiste, envisagez de réinitialiser l'appareil.

MODE D'EMPLOI KITRESEAUDHP-P604AV/EU D-LINK

Manuel d'utilisation

Kit d'intercommunication CPL AV2 1000 Gigabit HD

Préface

D-Link se reserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision	Date	Description
1,0	3 mars 2015	• Version initiale de la version A1 du matériel

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Copyright © 2015 par D-Link Corporation, Inc.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.

Table des matières

Présentation du produit 4

Contenu de la boîte 4

Configuration système requise 4

Introduction. 5

Charactéristiques 5

Description du matériel. 6

Voyants 6

Connexion 7

Installation du matériel 8

Bouton-poussoir de sécurité 9

Éléments à prendre en compte avant d'installer un périphérique CPL 12

Consignes de sécurité importantes 13

Résolution des problèmes 14

Présentation du produit Contenu de la boîte

DHP-P601AV

Kit d'intercommunication CPL AV2 1000 Gigabit HD DHP-P600AV de D-Link x 2
- Cable Ethernet X2
- Guide d'installation rapide
- CD-ROM

Configuration système requise

• Windows® 8, 7, Vista®, or XP® (avec Service Pack 3)
• Interface réseau Ethernet (10/100/1000 Mbits/s)
• PC avec processeur de 1,5 GHz
• Mémoire de 1 Go

Introduction

Le DHP-P601AV est un Adaptateur d'intercommunication Gigabit CPL AV2 1000 rapide de 1 000 Mbits/s¹ qui vous permet de connecter vos ordinateurs à domicile, vos périphériques réseau et vos périphériques deiaux à travers le support le plus omnipresent de votre domicile - les lignes électriques - et de partager des connexions Internet et des imprimantes, de transférer des fichiers, de jouer et encore plus.² Sa conception d'intercommunication comprend un filtre anti-bruit pour réduire les interférences, maximiser le débit et améliorer les performances globales.

Caractéristiques

• Fournit I'Ethernet aux connexions CPL
• Transfert rapide de données atteignant 1000 Mbits/s¹
• Un port Gigabit Ethernet
• Simplicité d'installation Plug & Play
• Bouton-poussoir de sécurité
• Conception d'intercommunication

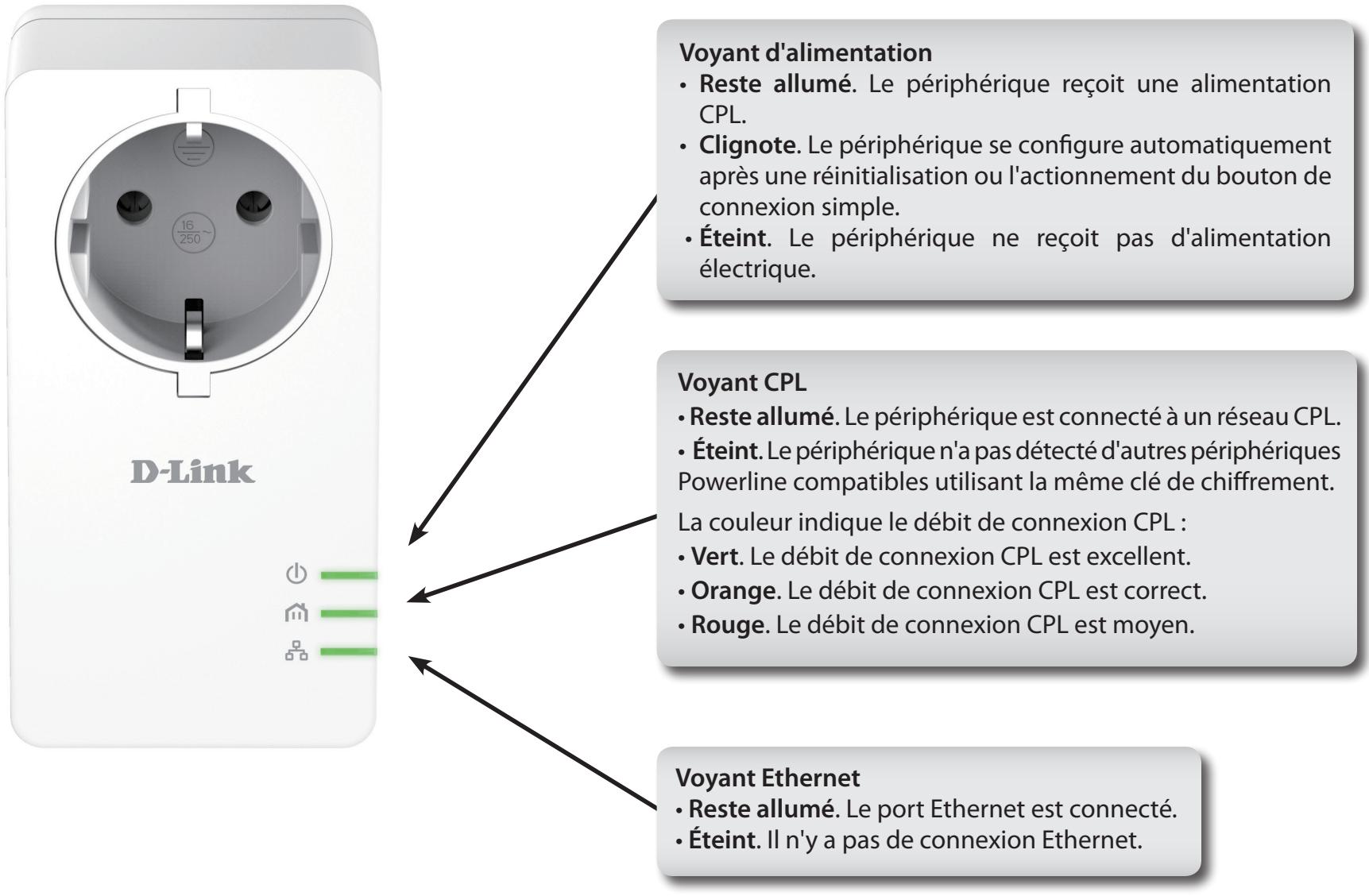

Description du matériel Voyants

Description du matériel

Connexion

Bouton de Connexion simple

Appuyez sur ce bouton pour sécuriser votre réseau ou réinitialiser votre périphérique à ses paramètres d'usine. Reportez-vous à la section «Bouton-poussoir de sécurité» à la page 9 pour de plus amples informations.

Connectez un cable Ethernet CAT5 à votre PC ou périphérique Ethernet.

Bouton de réinitialisation

Appuyez dessus et maintenez-le enfoncé pendant 10 secondes pour réinitialiser les paramètres d'usine.

Installation du matériel

Alimentation

Branchez le DHP-P600AV dans une prise de courant murale ou à un bloc multiprise.

Remarque: L'alimentation est confirmée lorsque levoyant d'alimentation du DHP-P600AV s'allume.

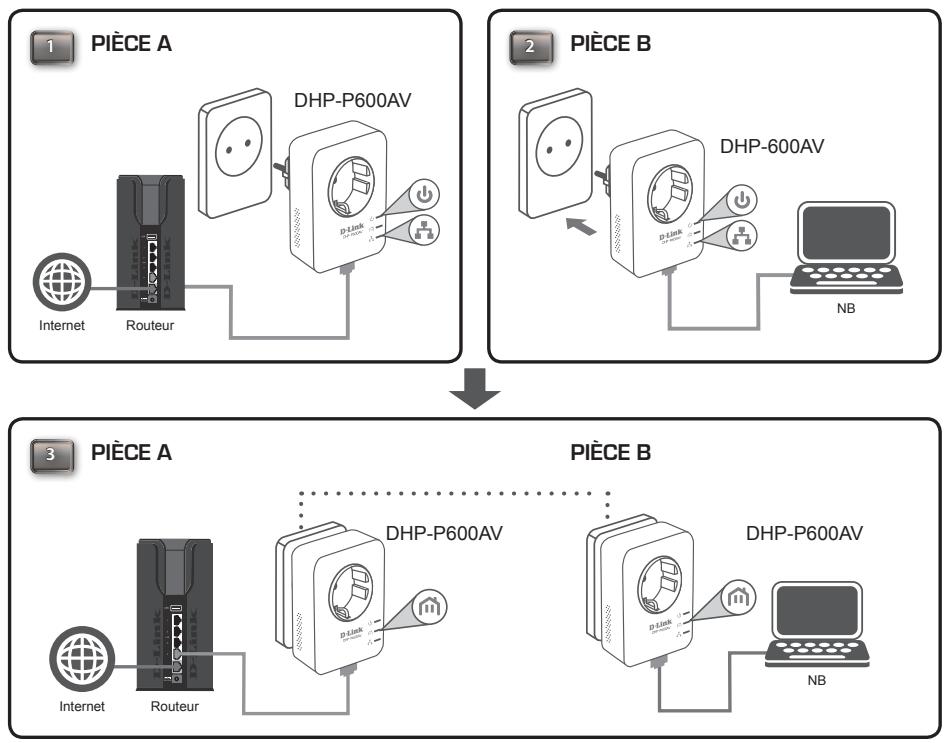

Connexion du cable Ethernet

Branchez une extrémité du cable Ethernet fourni au connecteur du cable réseau du DHP-P600AV et l'autre extrémité au réseau ou au PC. La connectivité réseau est confirmée lorsque levoyant Ethernet du DHP-P600AV s'allume.

Bouton-poussoir de sécurité

Sécurité de l'adaptateur d'intercommunication Gigabit CPL AV2 1000 : explication

Les Adaptateur d'intercommunication Gigabit CPL AV2 1000 d'un même réseau doivent posseder une clé de chiffrement identique La clé de chiffrement par défaut de chaque Adaptateur d'intercommunication Gigabit CPL AV2 1000 est HomePlugAV. Tous les Adaptateur d'intercommunication Gigabit CPL AV2 1000 possédant la clé de chiffrement par défaut peuvent communiquer ensemble.

Il est recommandé de creator une clé de chiffrement privée pour sécuriser votre réseau. Celle-ci permet en effet de protégérer le réseau contre tout accès non autorisé via le réseau CPL. Pour creator une clé de chiffrement privéeONLY que d'utiliser celle par défaut, procédez comme suit :

1. Tous les adaptateurs

Branchez tous les adaptateurs à configurer et vérifie que leur clé de chiffrement est HomePlugAV (valeur par défaut). Si la clé de chiffrement n'est pas réglée sur la valeur par défaut, appuyez sur le bouton de réinitialisation pendant 10 secondes pour la réinitialiser à la valeur par défaut.

2. Premier adaptateur

Appuyez sur le bouton Simple connect (Connexion simple) du premier adaptorpendant trois secondes maximum.

Levoyant d'alimentation commence à clignoter lorsqu'vous relâchez le bouton. L'adaptateur create une clé de chiffrement privée, générae de manière aléatoire, que chaque Adaptateur d'intercommunication Gigabit CPL AV2 1000 utilisera.

3. Deuxieme adaptateur

Dans les deux minutes suivant l'actionnement du bouton Simple connect (Connexion simple) du premier adaptateur, appuyez sur celui du deuxième adaptateur de votre réseau CPL pendant trois secondes maximum. Levoyant d'alimentation commence à clignoter lorsque vous relâchéze le bouton.

Remarque : Les deux boutons de Connexion simple doivent etre actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau CPL est configuré de manière sécurisée grâce à la même clé de chiffrement réseau. Les adaptateurs mémorisent les paramètres de sécurité, même s'ils sont débranchés.

Remarque : Pour modifier la clé de chiffrement privée, réinitialisez l'adaptateur à sa valeur par défaut en appuyant sur le bouton de réinitialisation pendant 10 secondes, puis en suivant la procédure ci-dessus de configuration de la sécurité.

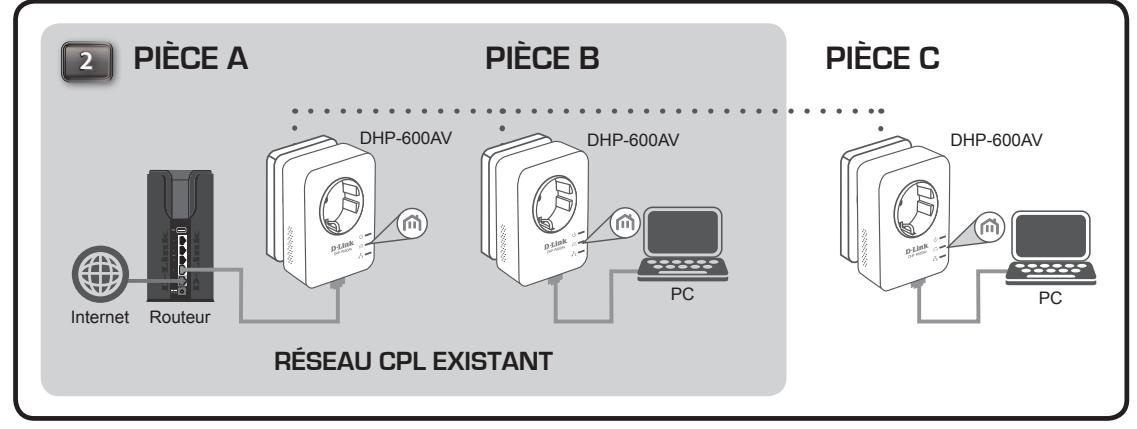

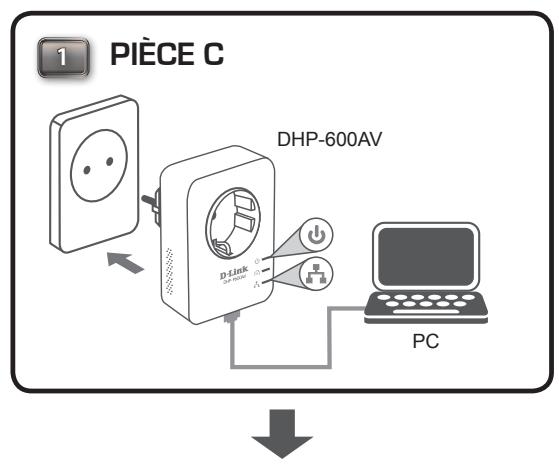

4. Ajout d'adaptateurs supplémentaires

Pour ajouter plus de deux adaptateurs, appuyez sur le bouton de Connexion simple de l'adaptateur supplémentaire pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Ensuite, appuyez sur le bouton de Connexion simple de n'importe quel adaptateur de votre réseau CPL pendant trois secondes maximum. Levoyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Remarque : Les deux boutons de Connexion simple doivent être actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau CPL est configuré de manière sécurisée grâce à la même clé de chiffrement réseau.

Éléments à prendre en compte avant d'installer un péripérisque CPL

Prévoyez l'emplacement de vos périphérique CPL :

1. Connectez les périphériques CPL aux prises de courant qui ne sont pas contrôlées par un commutateur mural afin d'éviter de couper l'alimentation du périphérique.

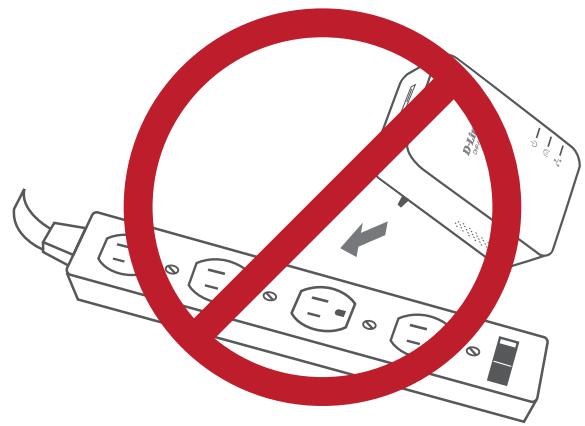

2. Ne connectez pas les périphériques CPL à une rallonge, un parasurtenseur, ou une multiprise car cela pourrait l'empêcher de fonctionner correctement, ou réduire la performance du réseau.
3. Évitez de brancher les périphériques CPL dans une prise de courant située après près d'un apparéil qui utilise beaucoup d'énergie, comme une machine à laver, un sèche-linge ou un réfrigérateur. Cela pourrait empêcher l'adaptateur de fonctionner correctement, ou avoir des conséquences négatives sur la performance du réseau.
4. Vérifiez que les caractéristiques nominales des péripériques CPL correspondent à celles de votre réseau électrique.
5. Pour éviter tout risque de chocolélectrique, branchez les câbles d'alimentation à des prises électriques correctement mises à la masse.
6. Le périphérique CPL est conçu pour assurer une mise à la masse appropriée. N'utilise pas d'adaptateur de prise, et n'éliminez pas la broche de mise à la masse du cable.

Consignes de sécurité importantes

Veuillez lore l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre péripérisque :

1. N'ouvre pas le périhérique et ne tentez pas de l'entretenir ou de le réparer.
2. Utilisez uniquement l'adaptateur secteur fourni pour alimenter votre périphérique.
3. Vérifiez que le dispositif est branché en position correcte dans le mur, les ports vers le bas.
4. Utilisez le péripérisque dans un lieu sec; évitez les environnements humides.
5. N'immergez pas le périhérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périhérique, déconnectez-le de la prise et utilisez une serviette humide.
6. Tenez le périphérique à l'abri de la lumière directe du soleil.
7. Ne recouvre pas les aérations du périphérique et ne les obstruez pas.
8. Vérifiez que le périphérique a un espace suffisant pour sa ventilation.
9. Évitez de placer le périphérique à proximé d'un dispositif de chauffage ou un radiateur.
10. Le pérophérique doit uniquement être placé dans un lieu où une ventilation suffisante peut être assurée.
11. Le but de ce produit est de creer une connexion reseau permanente pour vos perephériques. Si vous souhaitez eteindre ce produit, veuillez simplement le débrancher de la prise secteur.

Résolution des problèmes

• Je ne peux configurer aucun paramètre de l'adaptateur d'intercommunication Gigabit CPL AV2 1000, un message d'erreur s'affiche quand j'essaie de le configurer :
  Vérifiez que vous n'avez pas débranché l'adaptateur d'intercommunication Gigabit CPL AV2 1000 durant sa configuration.
• J'ai branché le cable de connexion dans un autre adaptateur réseau et maintainant l'utilitaire de configuration ne fonctionné plus correctement :
  Veuillez redémarrer l'utilitaire à chaque fois que vous débranchez le cable de connexion.
• J'ai beaucoup de problèmes pour configurer mon réseau :

Si vous avez des difficultés à configurer votre réseau avec au moins deux Adaptateur d'intercommunication Gigabit CPL AV2 1000, réinitialisez tous vos adaptateurs réseau, puis réessayez de configurer les adaptateurs.

Spécifications techniques

Général	Interface CPL	• Prise de courant (en fonction du pays)
	Interface Ethernet	• Port de réseau local Gigabit Ethernet	• Connecteur RJ-45
Fonctionnaités	Normes	• IEEE 802.3• IEEE 802.3u	• IEEE 1901• HomePlug AV2
	Sécurité	• Chiffrement des données AES de 128 bits
	Voyants	• Alimentation• Ethernet	• CPL
	Schéma de modulation CPL	• Modulation du symbole OFDM
	Bande de fréquence CPL	• 2 MHz à 70 MHz
	Débit de données	• Ethernet: 10/100/1000 Mbits/s (négociation automatique)	• CPL: Jusqu'à 1 000 Mbits/s (débit PHY)1
Physique	Dimensions	• 113,49 x 58,48 x 37,80 mm
	Poids	• 195g
	Alimentation	• Entrée: 100 à 240 V CA, 50/60 Hz
	Consommation électrique	• < 3,7 W
	Température	• En fonctionnement: 0 à 40 °C	• En stockage: -20 à 65 °C
	Humidité	• En fonctionnement: 10% à 90% sans condensation	• En stockage: 5% à 95% sans condensation
	Certifications	• CE	• CE/LVD

1 L'ebit maximum proxse sur le taux de transmision PHy theorice. Le debit de transmission reel des donnees peut varier. Les conditions du reseau et les facteurs environnementaux, dont l'importance du trafic reseau et le surdebit,peuvent réduire le débit de transmission reel des données. 1e interfe en provenant dme rie quigie, me a sereas et s echeveux, pouet nui au porms de ce produit. Ce produit pot interfere avec le fonctionnement de certains dispositifs,notament les systèmes d'éclairage Equipés d'un variateur ou a fonction de Marche/arrêt tactile, ou autres peripérisques CPL qui ne sont pas conformés à la norme HomePlug AV.
2 Les prises de courant et le cablage électrique doivent appartenir au même circuit. Certaines conditions électriques de votre domicile, notamment les conditions de cablage et la configuration, peuvent nuire aux performances de ce produit. D'autres produits de la série CPL AV de D-Link sont nécessaires pour ajouter des péripérides au réseau. Il faut au moins deux produits de la série CPL AV de D-Link pour creer un réseau. Le branchement de ce produit dans un bloc multiprise équipé d'un parasurtenseur risque de nuire à ses performances. Pour des résultats optimaux, branchez l'adaptateur directement dans une prise murale.
