Type d'appareil	Hotte aspirante
Modes de fonctionnement	Extraction et recyclage
Commandes	Touches de sélection des vitesses et boosters
Éclairage	Lampe intégrée, remplaçable
Entretien	Nettoyage régulier recommandé
Installation	Murale ou sous meuble
Raccordement électrique	230 V, fréquence standard
Niveaux de puissance	Plusieurs vitesses disponibles
Matériau	Acier inoxydable ou métal peint
Dimensions	Standard, adaptées à la cuisine
Filtre	Filtre à graisse amovible
Débit d'air	Non précisé
Niveau sonore	Non précisé
Poids	Non précisé
Couleur	Non précisé

FOIRE AUX QUESTIONS - HA629WHBLANC SCHOLTES

Comment installer le SCHOLTES HA629WHBLANC ?

Pour installer le SCHOLTES HA629WHBLANC, commencez par lire attentivement le manuel d'installation fourni. Assurez-vous que l'appareil est débranché avant de commencer. Suivez les instructions étape par étape pour le montage et le raccordement électrique.

Que faire si mon SCHOLTES HA629WHBLANC ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que le réglage de la température est adéquat. Si le problème persiste, il est conseillé de contacter le service après-vente.

Comment nettoyer le SCHOLTES HA629WHBLANC ?

Pour nettoyer le SCHOLTES HA629WHBLANC, utilisez un chiffon doux et humide avec un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface. Assurez-vous que l'appareil est éteint et refroidi avant de le nettoyer.

Mon SCHOLTES HA629WHBLANC fait un bruit étrange, que faire ?

Un bruit étrange peut être dû à des aliments mal placés ou à des pièces desserrées. Vérifiez que les casseroles et poêles sont bien positionnées. Si le bruit persiste, il est recommandé de faire vérifier l'appareil par un professionnel.

Quelle est la garantie du SCHOLTES HA629WHBLANC ?

Le SCHOLTES HA629WHBLANC est généralement couvert par une garantie de deux ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation de garantie.

Comment réinitialiser le SCHOLTES HA629WHBLANC ?

Pour réinitialiser le SCHOLTES HA629WHBLANC, débranchez l'appareil pendant environ 5 minutes puis rebranchez-le. Cela peut résoudre certains problèmes mineurs.

Où puis-je trouver des pièces de rechange pour le SCHOLTES HA629WHBLANC ?

Les pièces de rechange peuvent être commandées auprès du service après-vente de SCHOLTES ou dans des magasins spécialisés en électroménager. Vérifiez également en ligne sur des sites de vente de pièces détachées.

MODE D'EMPLOI HA629WHBLANC SCHOLTES

Bandeau de commande, 4

Mise en marche - Sélection des vitesses

Boosters

Eclairage, 5

fonctionnement et remplacement d'une lampe

Entretien, 7

Fontonnement de la hotte

Version à évacuation extérieure

Version recyclage

Précautions d'emploi, 9

a r c t e r i s t i q u e s d e s h o t t e s , 1 0

Installation, 11

Raccordementélectrique,12

Scholtès

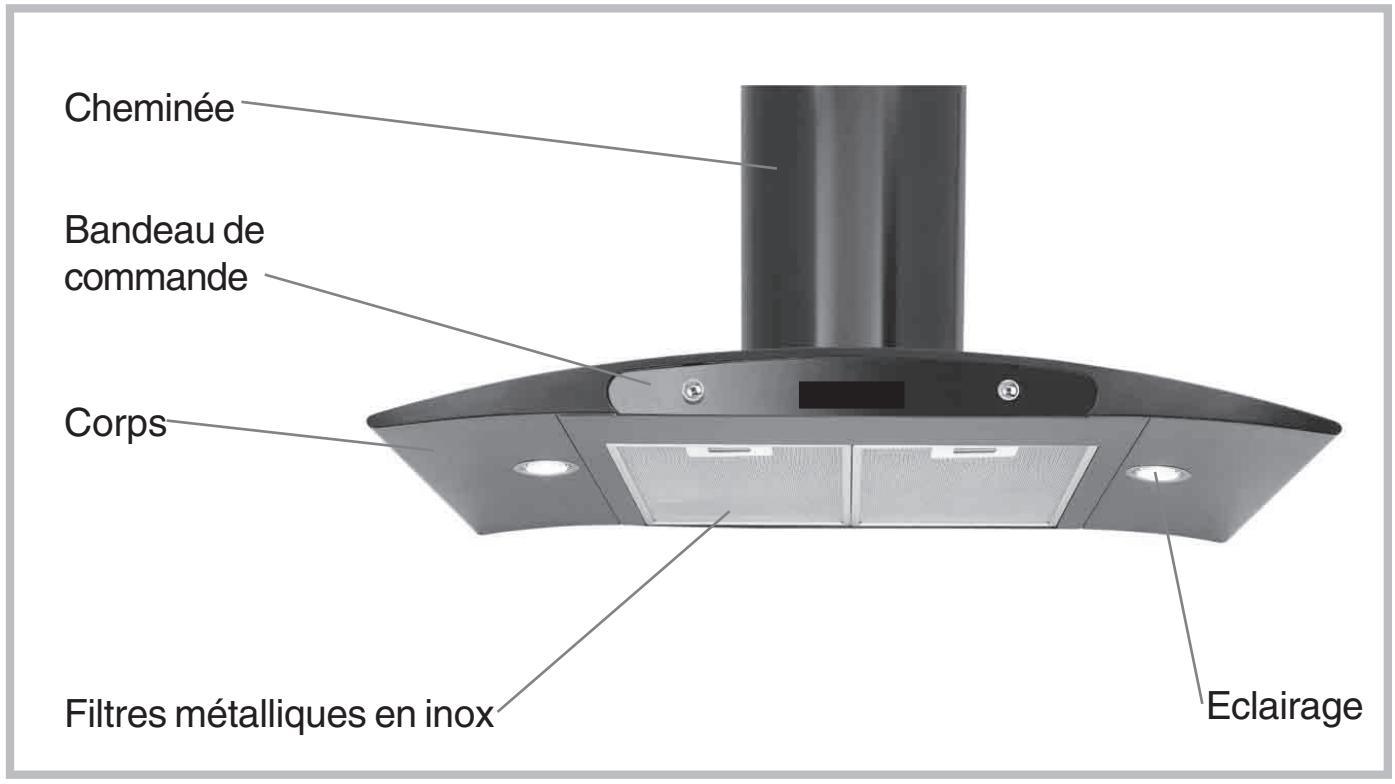

Description de la hotte HA 629

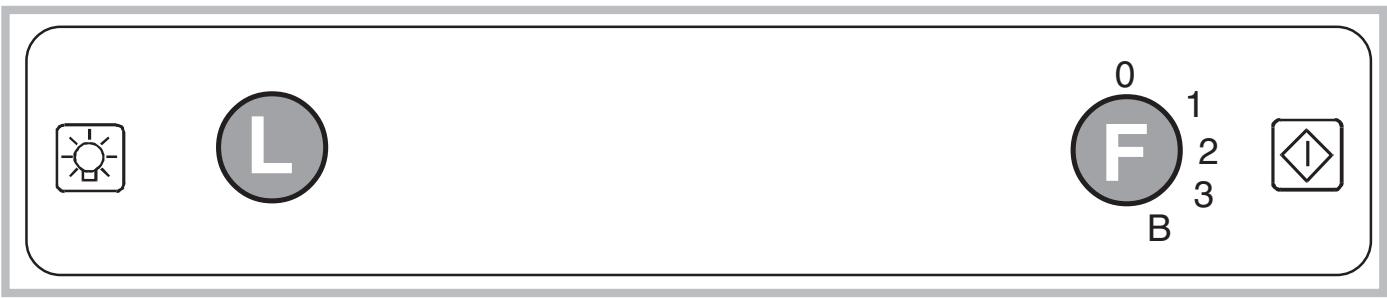

Bandeau de commande de la hotte HI 439

Manette marche/arrêt Eclairage

Manette de selection des 3 vitesses et du Booster

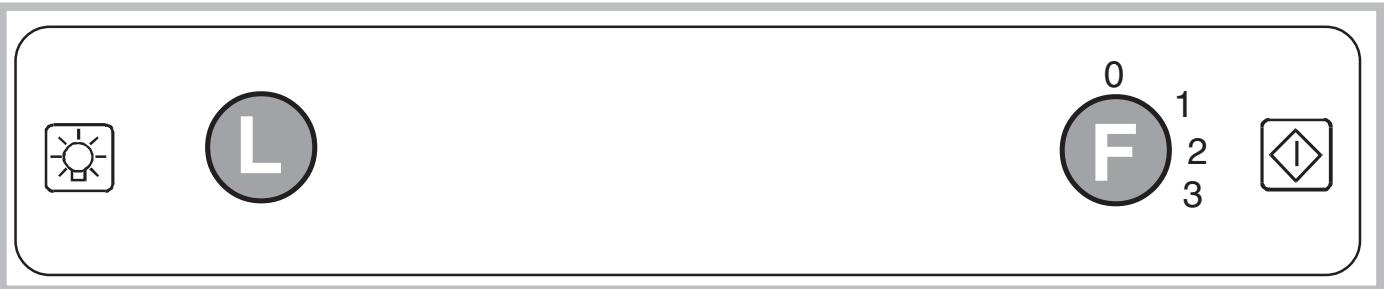

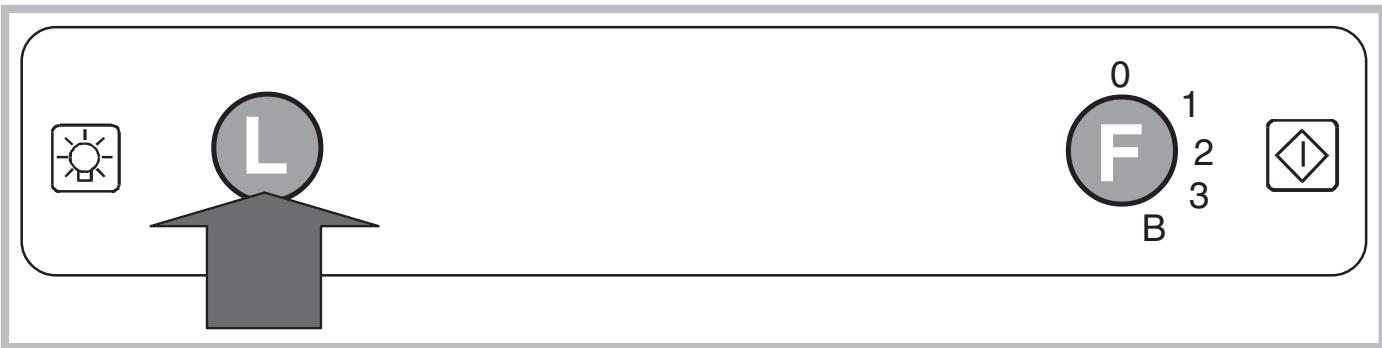

Bandeau de commande de la hotte HA 629

Manette marche/arret Eclairage

Manette de selection des 3 vitesses

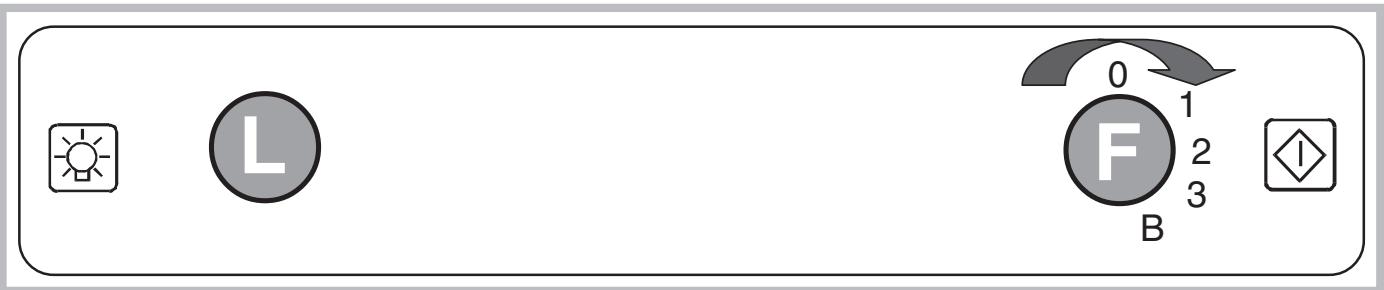

Mise en marche - Sélection des vitesses

La hotte est équipée de 3 (HA 629) ou 4 fonctions de vitesses (HI 439).

Tourner la manette dans le sens des aiguilles d'une montre pour selectionner la vitesse的选择。

Pour un meilleur rendement, utiliser la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs, et les vesses intermédiaires pour les conditions normales de fonctionnement.

Boosters (HI 439)

Le modeleHI439estéquipéd'unboosterafinde permutationàla hotteune puissance supplémentaire.

Il suffit de tourner la manette dans le sens des aiguilles d'une montre d'un cran supplémentaire pour lemettre en marche.

Fontionnement

La hotte est équipée de deux lampes halogène de 20 watts chacune.

Appuyer sur

pour allumer ou eteindre les lampes.

Remplacement d'une lampe

Pour le remplacement de la lampe, procéder de la façon suivante:

• Débrancher l'appareil du réseau électrique.
• Retirer le plafonnier à l'aide d'un tournevis (schéma 1).
• Remplacer l'objet défectueux par un élément identique.
• Remetre en place le plafonnier en le vissant.

Si l'éclairage ne fonctionne pas, vérifier si les lampes sont bien visées avant de faire appel au service après-vente.

Scheme 1

Note. Débrancher l'appareil du réseau électrique avant de procéder à toute opération d'entretien.

Afin d'assurer une efficacité optime et constante de la hotte, il est recommendé de procéder régulièrement à son entretien (tous les dix jours en moyenne).

Nettoyage du filtré àGRAISSSE

Le filtré à graissse a pour role de retenir les graisses contenues dans les fumées émises lors de la cuisson. Il est formé de couches d'aluminium étiré.

Il a une durée de vie pratiquement illimitée mais il doit être lavé à des intervalles réguliers selon l'utilisation de l'appareil, et de toute façon au moins une fois tous les 30 jours d'utilisation normale.

Laver le filtrre au lave-vaisselle ou dans de l'eau savonneuse.

Note. Le lavage du filtré àGRAISSÉ métallique au lave-vaisse peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

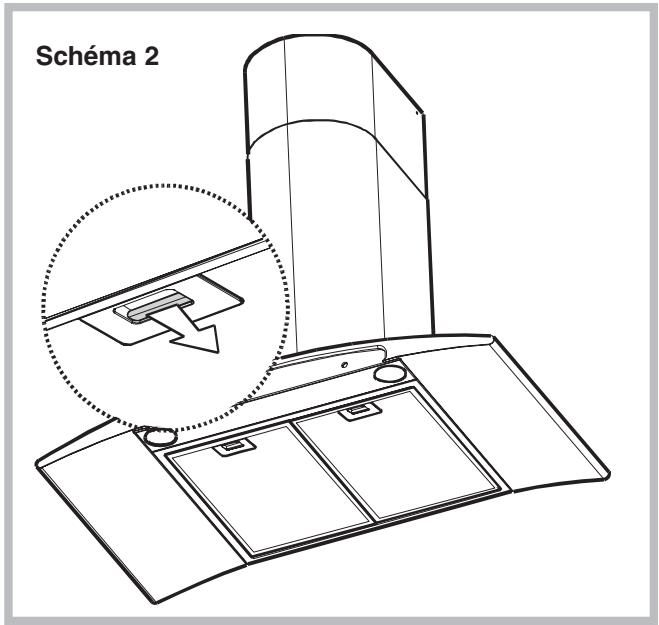

Le démonter en se servant des poignées correspondantes, en le poussant d'abord vers l'arrière puis en le tirant vers le bas (schéma 2).

Attendre qu'il soit bien sec avant de le remonter.

Note. Le fabricant ne répond pas des dommages provoqués au moteur ou des incendies causés par un défaut d'entretien des filtres tel qu'il est prévu dans le present mode d'emploi.

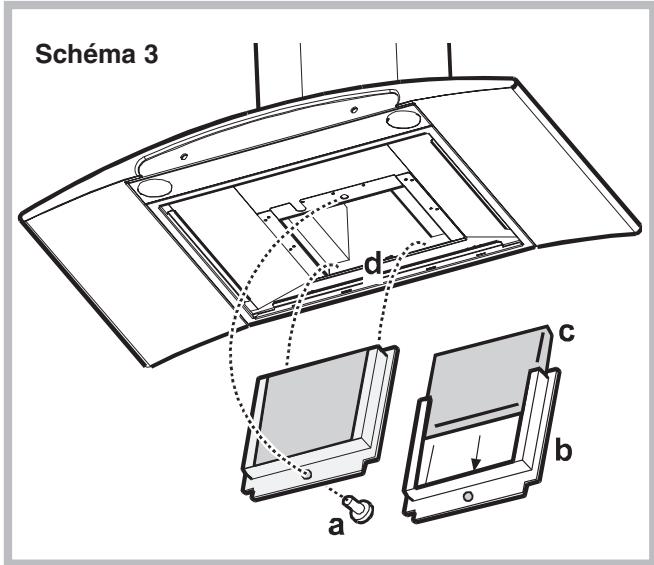

Nettoyage du filtré à charbon

Il est possible de nettoyer le filtré à charbon tous les deux mois.

Le lavage peut être effectué dans de l'eau chaude additionnée de détergents ou dans le lava-vaisselle à 65^ (en cas d'usage du lava vaisselle, ne mettez que le filtré dans ce dernier).

Retirer l'eau en excès sans abîmer le filtré, ensuite enlever le filtré en fibres situé à l'intérieur du châssis et le laisser 10 minutes dans le four thermostat 100^ de façon à le sécher complètement.

Note. Changer le filtré à charbon tous les trois ans et chaque fois que les fibres sont endommagées.

Le montage et remplacement du filtré à charbon est décrit en page 11.

Note. Le fabricant ne répond pas des dommages provoqués au moteur ou des incendies causés par un dernier d'entretien des filtres tel qu'il est prévu dans le现行 mode d'emploi.

Nettoyage extérieur de l'appareil

Il est nécessaire de l'essuyer régulierement surtout après une cuisson à base d'eau salée (légumes, crustacés,...).

Pour un nettoyage complet de la hotte, se servir d'un chiffon humecté avec de l'alcool ou avec des produits appropriés existant dans le commerce.

Il est conseilé d'éviter l'emploi de produits contenant des abrasifs.

Fonctionnement de la hotte

Note.

• Il est vivement conseilé de n'effectuer des fritures sous votre hotte que sous surveillance constante.
• Il est interdit de faire flamber des alimentés sous la hotte, sous peine de provoquer des risques d'incendies.
• Afin de favoriser une évacuation optimale des odeurs, il est conseilé demettre la hotte sous tension, en vitesse minimum, avant le début de la cuisson. De même, il est recommendé de ne l'eteindre que dix à quinze minutes après la fin de la cuisson.

Le meilleur rendement de l'appareil s'obtient en version évacuation extérieure, nous conseillons par conséquent d'utiliser la hotte dans cette version lorsque cela est possible.

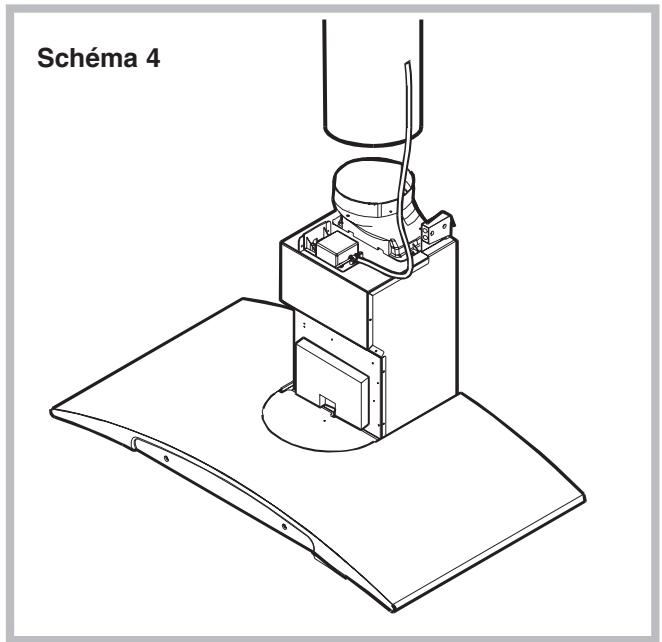

Version à évacuation extérieure

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte (schéma 4).

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord: 150 mm.

Sur la partie horizontale, le tuyau doit avoir une légere inclinaison vers le haut (10° env.) de façon à convoyer plus facilement l'air vers l'extérieur.

Note. Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version recyclage

Il convient d'utiliser un filtré à charbon actif, disponible auprès de votre revendeur habitual.

L'air aspiré sera dégraissé et désodorisé avant d'être refouéd dans la pierce à travers la grille supérieure.

Note. Le filtré à charbon actif est lavable (lire attentivement la page 9).

Néanmoins, il est impératif de le changer tous les trois ans et chaque fois que les fibres sont endommagées.

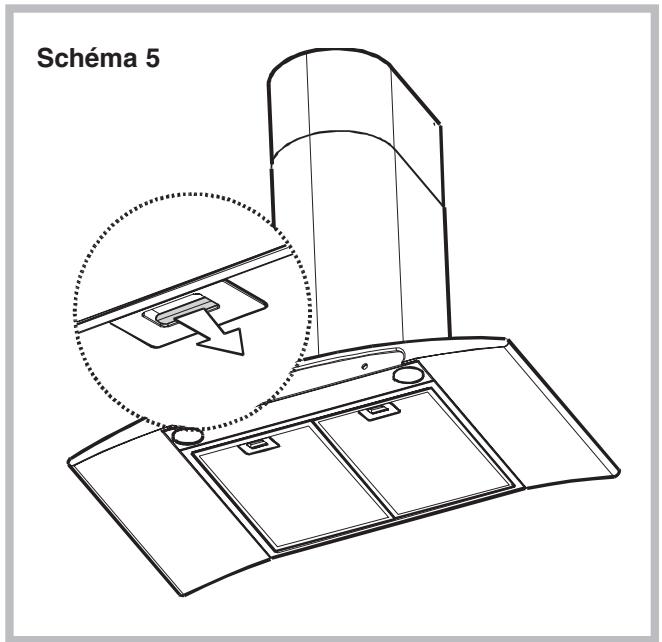

Montage et remplacement du filtré à charbon:

• Débrancher l'appareil du réseau électrique.
• Enlever les filtres àGRAISSES métalliques. Les démonter en se servant des poignées correspondantes, en les poussant d'abord vers l'arrière puis en les tirant vers le bas.

(schéma 5).

• Retirer le chassis support filtré en étant la vis qui le retient à la hotte. (schéma 6-a)
• Insérer le filtré charbon à l'intérieur du chassin et remonter le tout dans son support. (Scheme 6-b-c-d)
• Remonter les filtrés àGRAISSES métalliques.

La hotte est livrée pour fonctionner en évacuation extérieure.

Il est donc important de prévoir une entrée d'air suffisante dans la cuisine pour favoriser son bon fonctionnement.

L'appareil ne doit pas etre raccordé aux conduits utilisés pour l'évacuation des fumées provenant d'autres apparèils alimentés par tout autre type d'énergie différent de l'énergie électrique.

Si la hotte doit être installée dans une cuisine dans laquelle se trouve un chauffe-eau ou un système de chauffage à gaz, il est vivement recommandé, pour des raisons de sécurité, de renoncer au fonctionnement en évacuation extérieure.

Dans cette configuration, il est nécessaire d'équiper l'appareil d'un filtré à charbon actif disponible chez votre revendeur habituel et permettant l'utilisation en recyclage.

La hotte doit être placée au moins à 65 cm au-dessus du plan de cuisson (tables vitrocéramiques ou électriques traditionnelles) ou à 75 cm en cas d'alimentation au gaz.

En cas de fonctionnement simultané d'une hotte et

d'un brûleur ou d'un foyer dépendant de l'air environnant ( comme par exemple des apparciels de chauffage à gaz, à mazout, à charbon ou à bois, des chauffe-eau, des chauffe-bain etc...) il faut faire attention, car la hotte, en aspirant l'air, enlève à lapiece l'air dont le brûleur ou le foyer a besoin pour la combustion.

Pour un fonctionnement sur, la dépression ne doit pas dépasser 0,04 mbar ; on évitera ainsi la réaspiration des gaz d'évacuation.

On peut y parvenir en assurant l'entrée de l'air dans la pièce par des ouvertures ne pouvant être obstruées ; par exemple, des box muraux à recyclage d'air, des portes, des fenêtres ou toute autre mesure technique.

Flamber une préparation endommage les filtres et peut provoquer des incendies ; il faut par conséquent l'éviter à tout prix.

Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente.

Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non respect des dispositions sus-indiquées.

Caracteristiques des hottes

Rétérances	HI 439	HA 629
Dimensions (en mm)
Largeur	898	898
Profondeur	500	500
Hauteur (mini / maxi)	895 / 1235	895 / 1235
Ø buse d'évacuation	150	150
Masse (kg)	20,6	20,6
Puisances (W - 230 V ~)
Installée	215	215
Ventilateur	175	175
Eclairage (lampes halogènes)	2 x 20	2 x 20
Filtres incombustibles
Surface d'aspiration (cm²)	1.853	1.853
min. 895 max 1235

Fixation de la hotte

• Mettre en place les entretoises (1) qui se trouvent sur le corps de la hotte, en correspondance des troughs de fixation arrêté.
• A l'aide d'un crayon, tracer une ligne verticale sur le mur (2); cette ligne doit correspondre au centrede la zone d'installation de la hotte.
• Poser le gabarit de perçage (3) contre le mur; le bord inférieur du gabarit correspond au bord inférieur de la hotte, la ligne mediane imprimée sur le gabarit correspond à cette tracee sur le mur.
• Fixer le support (4) avec les deux chevilles Ø 8mm et les deux vis 5x45.
• Accrocher la hotte (5).
• Régler la position de la hotte en agissant sur les vis des supports de hotte (6-7).
• Retirer les filtres àGRAISSES et, depuis l'intérieur de la hotte, repérer sur la paroi les deux troughs de fixation définitive (8-9). Retirer la hotte.
• Percer les deux trough de fixation définitve.
• Accrocher à nouveau la hotte et la fixer définitivement avec deux vis 5x45 (10).
  Utilisant la fixation supérieure pour supporter le conduit de cheminée, percer deux trough et insérer deux chevilles 8mm (12) ; fixer le support supérieur avec deux vis 5x45 (13).

Suivant la version utilisée:

Version à évacuation extérieure:

• Commencer par fixer le tuyau d'évacuation des fumées en haut,

coté extérieur, puis en bas sur le raccord d'évacuation de la hotte (14).

Version recyclage:

• Fixer le déflecteur F au support de fixation de cheminée avec quatre vis.
• Commencer par fixer le tuyau d'évacuation dans sa partie haute sur l'anneau de connexion du déflecteur, puis dans sa partie BASSE sur le raccord évacuation de la hotte (14).
  Raccorder la hotte au réseau électrique. (15).
• Fixer la cheminée (16a) au support supérieur (165b) avec deux vis.
• Faire coulisser la partie inférieure et l'insérer dans son support en partie basse (16).
• Depuis l'intérieur de la hotte, au moyen de deux vis, fixer la cheminée sur la hotte (17).
• Remonter les filtrés àGRAISSÉ et contrôler le bon fonctionnement de la hotte.

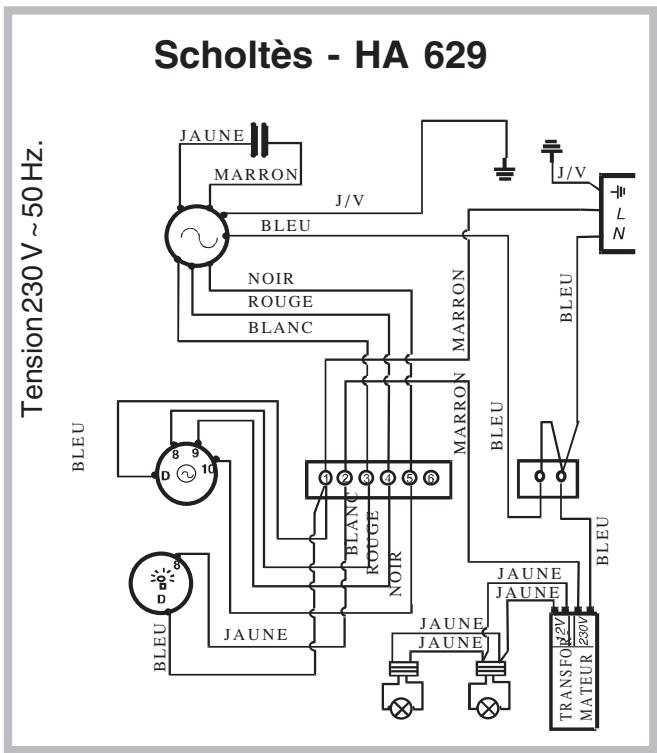

Raccordement électrique

Avant d'instructor la hotte, il est indispensable de s'assurer que la tension du réseau correspond bien à cette qui figure sur la plaquette signalétique de l'appareil.

Le branchement au réseau doit être réalisé par un installateur/agréé.

La hotte est équipée d'un cordon d'alimentation qui doit être raccordé au secteur par l'intérimédiaire d'une prise de courant conforme à la norme du pays.

Si l'on peut raccorder la hotte de façon permanente au réseau électrique, il faut, après avoir retire la fiche électrique, installer un interrupteur bipolaire conforme ayant une distance d'ouverture entre les contacts d'au moins 3 mm.

Nous déclinons toute responsabilité en cas de dommages causés par le non respect des instructions sus-indiquées.
