Type de produit	Hotte de cuisine
Dimensions approximatives	90 cm de largeur
Poids	Environ 15 kg
Alimentation électrique	230 V, 50 Hz
Puissance	Max 300 W
Type d'aspiration	Extraction et recyclage
Débit d'air	Jusqu'à 650 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Fonctions principales	Éclairage LED, filtre à graisse en aluminium
Entretien et nettoyage	Filtres lavables au lave-vaisselle
Pièces détachées et réparabilité	Disponibilité de pièces de rechange
Normes de sécurité	Conforme aux normes CE
Compatibilités	Compatible avec divers systèmes d'évacuation
Informations générales	Design moderne, silencieuse en fonctionnement

FOIRE AUX QUESTIONS - D96iMW1N0 NEFF

Comment nettoyer le filtre à graisse de la hotte NEFF D96iMW1N0 ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-le ensuite à l'eau claire et laissez-le sécher avant de le remettre en place.

Pourquoi ma hotte NEFF D96iMW1N0 ne s'allume-t-elle pas ?

Vérifiez d'abord si la hotte est correctement branchée à une prise électrique. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment ajuster la puissance d'aspiration de la hotte ?

Utilisez les boutons de contrôle sur le panneau de la hotte pour sélectionner le niveau d'aspiration souhaité. Vous pouvez généralement choisir entre plusieurs niveaux d'intensité selon vos besoins.

La hotte NEFF D96iMW1N0 fait un bruit anormal, que faire ?

Un bruit anormal peut être dû à un filtre encrassé ou mal installé. Vérifiez le filtre et nettoyez-le si nécessaire. Si le bruit persiste, il peut y avoir un problème avec le moteur, et il est conseillé de contacter un technicien.

Comment savoir quand il est temps de remplacer le filtre à charbon ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois à 1 an, en fonction de l'utilisation de la hotte. Si vous remarquez une diminution de l'odeur ou une augmentation des odeurs de cuisson, cela peut indiquer qu'il est temps de le changer.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez d'abord l'ampoule pour voir si elle doit être remplacée. Si l'ampoule est en bon état, vérifiez le câblage et assurez-vous que la hotte est correctement alimentée. Si nécessaire, contactez un professionnel.

MODE D'EMPLOI D96iMW1N0 NEFF

Notice d'utilisation et de montage

NOTICE D'UTILISATION 2

Utilisation conforme 2

Précautions de sécurité importantes 3

Protection de l'environnement 5

Modes 5

Utilisation de l'appareil 6

Connexion de la table de cuisson. 10

Nettoyage et maintenance 11

Anomalies, que faire ? 13

Service après-vente 13

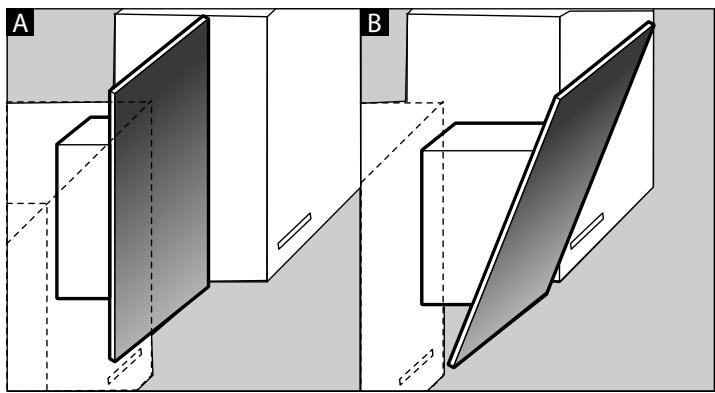

NOTICE DE MONTAGE 15

Précautions de sécurité importantes 16

Consignes générales 18

Installation 19

NOTICE d'utilisation

Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.neff-international.com et la boutique en ligne : www.neff-eshop.com

Utilisation conforme

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. La sécurité de l'appareil à l'usage est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.

Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.

Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent.

Ne permettez jamais aux enfants de jouer avec l'appareil. Les enfants ne doivent en aucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s'ils sont âgés de 15 ans et plus et agissant sous surveillance.

Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur.

Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance.

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.

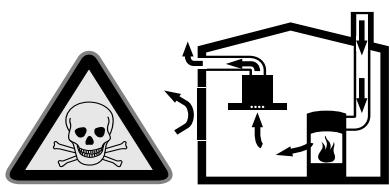

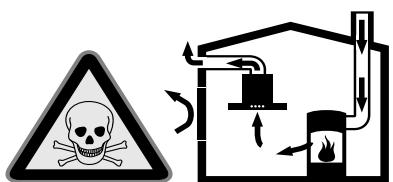

Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impérativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évolution de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Risque d'incendie!

• Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyez régulièrement le filtre à graisse. Ne faites jamais fonctionner l'appareil sans filtre à graisse.
• Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projection d'étincelles ne doit avoir lieu. L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Éteindre le foyer. Étouffer les flammes prudemment avec un couvercle, une couverture ou similaire.
• Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok) chauffe autant que deux brûleurs gaz.

Risque de brûlure!

Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Éloigner les enfants.

Risque de blessure!

• Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection.
• Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet.
• La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.

Risques de blessures!

Risque de pincement lors de l'ouverture et de la fermeture de la façade en verre. Ne placez pas vos mains derrière le vitrage ni au niveau des charnières.

Danger par magnétisme!

La façade de l'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. stimulateurs cardiaques ou pompes à insuline. Si vous portez un implant électronique, respectez une distance d'au moins 10 cm entre vous et l'avant de l'appareil.

Mise en garde

• Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
• De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.

Attention!

Risque de détérioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.

Remplacer immédiatement les ampoules défectueuses, afin d’empêcher une surcharge des ampoules restantes.

Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.

Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.

Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.

Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)

Risque d'endommagement par sollicitation incorrecte des éléments de design. Ne tirez pas sur les éléments de design. Ne posez ou ne suspendez aucun objet sur/dès éléments de design.

Protection de l'environnement

Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouvez ici des conseils sur comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et comment correctement éliminer l'appareil.

Économies d'énergie

Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. - Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. - En cas d'intenses vapeurs de cuisson, sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitant un fonctionnement plus long de la hotte aspirante. Éteindre la hotte aspirante quand elle n'est plus utilisée. Éteindre l'éclairage quand il n'est plus utilisé. Nettoyer le filtre selon les intervalles indiqués ou le remplacer pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie.

Élimination écologique

Éliminez l'emballage en respectant l'environnement.

Cet appareil est marqué selon la directive française 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une回收请注意，我将根据给定的规则进行文本校对。由于原文是法语，我将按照指示仅纠正文本中的错误，而不添加任何新的内容或更改现有信息。 Cet appareil est marqué selon la directive française 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une recyclage des appareils usagés applicables dans les pays de la CE.

Mode d'évacuation de l'air

L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

Remarque : L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier. Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique.

Mode de recyclage de l'air

L'air aspiré se nettoie en traversant les filtres à graissé et un filtre au charbon actif, puis il revient dans la cuisine.

Remarque : Pour lier les odeurs dans l'air recyclé, vous devrez incorporer un filtre au charbon actif. Pour connaître les différentes possibilités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne.

Utilisation de l'ordinateur

Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.

Remarque : Allumez la hotte aspirante au début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buées de cuisson le plus efficacement.

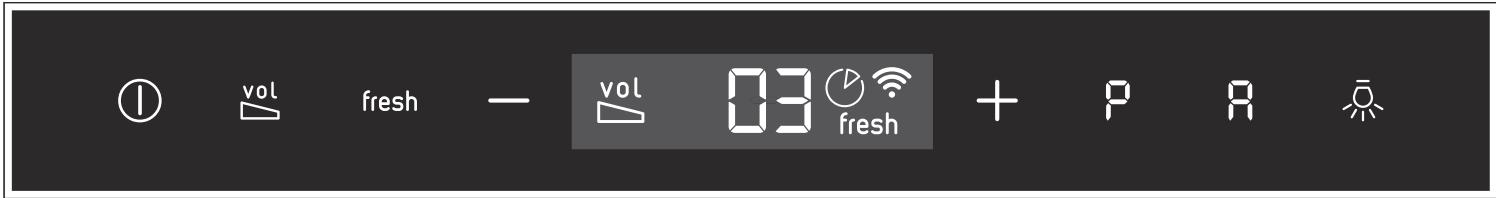

Bandeau de commande, variante 1

Symbole	Explication
①	Ventilateur marche/arrêt
vol	Fonction NoiseReduction
fresh	Fonction AirFresh
-	Réduire la vitesse de ventilation
+	Augmenter les vitesse de ventilation/vitesse intensive 1,2
P	Sélection directe Vitesse intensive 2
R	Mode automatique
¯	Lumière marche/arrêt/gradation

Affichage	Explication
vol	Fonction NoiseReduction
1-3	Vitesses de ventilation
∅	Poursuite du ventilateur
fresh	Fonction AirFresh
©	Commande de la hotte depuis la table de cuisson

Activation

Effleurez le symbole ①.

Le ventilateur démarre à la vitesse de ventilation 2.

Régler le niveau de puissance

Effleurez le symbole + ou - pour régler une autre vitesse de ventilation.

Désactivation

Effleurez le symbole ①.

Fonction noisereduction

La fonction NoiseReduction réduit le bruit du ventilateur.

Activation

Remarque : La fonction peut être activée pour toutes les vitesses du ventilateur, sauf la vitesse 1. La fonction reste active, même après la désactivation du ventilateur.

Effleurez le symbole vol.

Désactivation

Effleurez le symbole vol.

Activation

Effleurez le symbole fresh.

fresh apparaît dans le bandeau d'affichage. Le ventilateur fonctionne environ 5 minutes par heure à la vitesse de ventilation 1.

Désactivation

Effleurez le symbole fresh.

La fonction AirFresh est arrêtée.

La vitesse intensive

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.

Activation

Effleurez le symbole P. P2 s'allume dans l'affichage. Effleurez de nouveau le symbole P pour recommuter à la vitesse intensive P1.

Remarque : Au bout d'environ 6 minutes, la hotte aspirante rebascule d'elle-même sur la vitesse de ventilation 3.

Désactivation

Si vous voulez désactiver la vitesse intensive avant l'écoulement du temps préréglé, effleurez le symbole ±bP.

Position intermédiaire de la façonne en verre

Sur certains appareils, une position intermédiaire de la façade en verre est possible. La position intermédiaire peut être utilisée en cas d'émanation d'odeurs ou de vapeurs.

Prenez la façade en verre par le centre et ouvrez-la avec précaution.

Activation

1. Effleurez le symbole ①. Le ventilateur démarre à la vitesse ±bc^2.
2. Effleurez le symbole R. La vitesse de ventilation optimale est réglée via un capteur d'air automatique.

Désactivation

Effleurez le symbole R ou le symbole ① pour désactiver le mode automatique.

Le ventilateur s'arrête automatiquement si le capteur d'air automatique ne détecte plus aucune modification de la qualité de l'air ambiant.

La durée de marche du mode automatique est de 4 heures max.

Commande par capteur

En mode automatique, un capteur d'air automatique installé dans la hotte détecte l'intensité des odeurs de cuisson et de rôtissage. Selon le réglage du capteur d'air automatique, le ventilateur commute automatiquement dans une autre vitesse.

Réglages possibles du capteur :

Réglage usine de la sensibilité : 5

Réglage du niveau minimal de la sensibilité : 0

Réglage du niveau maximal de la sensibilité : 9

Si la commande par capteur réagit trop faiblement ou trop fortement, elle peut être modifiée de façon correspondante :

1. Avec le ventilateur allumé, maintenez le symbole R enfoncé pendant 1 seconde. Le réglage s'affiche.
2. Effleurez le symbole + ou - pour modifier le réglage de la commande par capteur.
3. Relâchez le symbole R.

Éclairage

Vous pouvez allumer et éteindre l'éclairage indépendamment du ventilateur.

Effleurez le symbole Q

Régler la luminosité

Maintenez le symbole appuyé jusqu'à ce que la luminosité désirée soit atteinte.

Indicateur de saturation

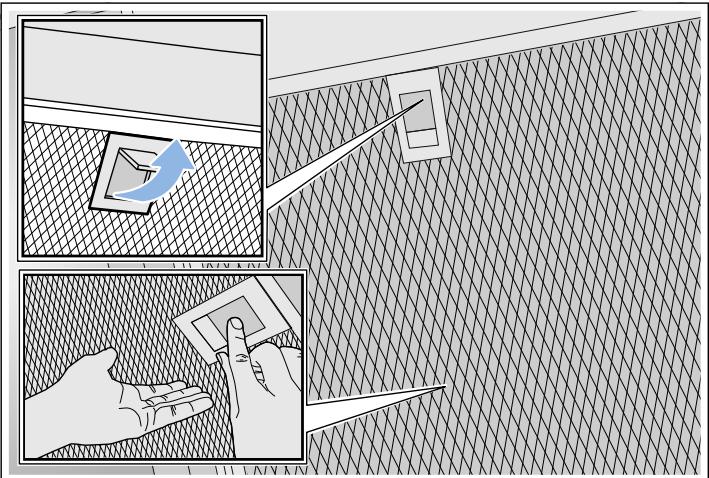

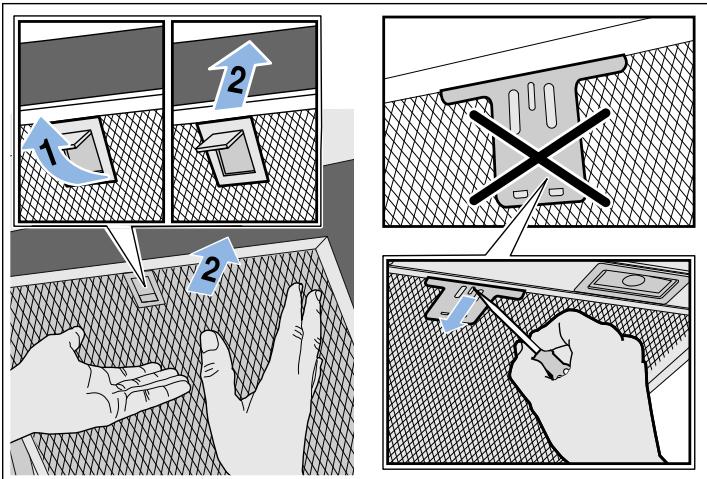

Une fois que les filtres à graisse métalliques ou le filtre à charbon actif sont saturés, les symboles correspondants clignotent après l'extinction de l'appareil :

Filtres à graisse métalliques : F Filtres à charbon actif : L Filtres à graisse métalliques et à charbon actif : F= et

C'est au plus tard à ce moment-là que vous devez nettoyer les filtres à graisse métalliques ou changer le filtre à charbon actif. "Nettoyage et maintenance" à la page 11

Il est possible de réinitialiser les indicateurs de saturation pendant qu'ils clignotent. Pour ce faire, effleurez le symbole -

Commutation de l'affichage pour le mode recyclage

Pour le mode recirculation de l'air, la commande électronique doit être commutée en conséquence :

La hotte aspirante doit être raccordée au secteur et en service. - Appuyez sur le symbole et maintenez-le enfoncé, effleurez le symbole + ou - jusqu'à ce que l'affichage 2 pour le mode recirculation de l'air (filtre non régénéerable) s'allume. Relâchez le symbole. La commande électronique est commutée au mode recirculation de l'air (filtre non régénéerable). - Appuyez sur le symbole =^ et maintenez-le enfoncé, effleurez le symbole + ou - jusqu'à ce que l'affichage 3 pour le mode recirculation de l'air (filtré régénéable) s'allume. Relâchez le symbole =^. La commande électronique est commutée au mode recirculation de l'air (filtré régénéable). En effleurant répétitivement et en maintenant enfoncé le symbole ^ol et en effleurant le symbole + ou - jusqu'à ce que l'affichage 1 s'allume, la commande électronique est remise sur le mode évacuation extérieure.

Activation

Effleurez et maintenez enfoncés simultanément les symboles ① et ② pendant env. 3 secondes, le ventilateur étant allumé. Un signal sonore retentit à titre de confirmation.

Il s'allume lorsque le signal sonore est activé.

Désactualisation

Effleurez et maintenez enfoncés simultanément les symboles ① et ② pendant env. 3 secondes, le ventilateur étant allumé. Un signal sonore retentit à titre de confirmation.

s'allume lorsque le signal sonore est désactivé.

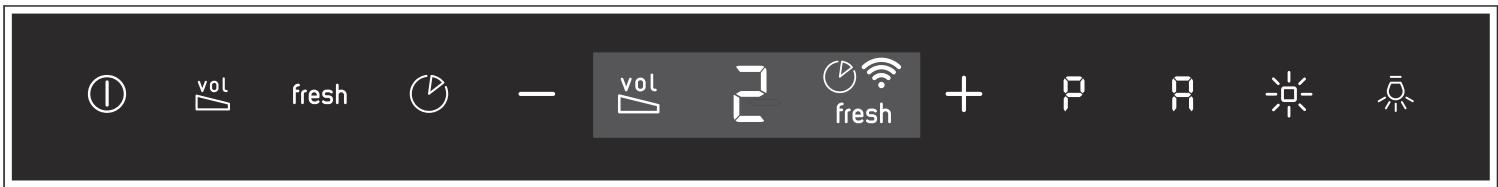

Bandeau de commande, variante 2

Symbole	Explication
①	Ventilateur marche/arrêt
vol	Fonction NoiseReduction
fresh	Fonction AirFresh
◎	Poursuite du ventilateur
-	Réduire la vitesse de ventilation
+	Augmenter la vitesse de ventilation/vitesse intensive 1, 2
P	Sélection directe Vitesse intensive 2
R	Mode automatique
※	AmbientLight
总	Lumière marche/arrêt/gradation

Affichage	Explication
vol	Fonction NoiseReduction
1-3	Vitesses de ventilation
∅	Poursuite du ventilateur
fresh	Fonction AirFresh
©	Commande de la hotte depuis la table de cuisson

Activation

Effleurez le symbole ①.

Le ventilateur démarre à la vitesse de ventilation 2.

Régler le niveau de puissance

Effleurez le symbole + ou - pour régler une autre vitesse de ventilation.

Désactivation

Effleurez le symbole ①.

Fonction noisereduction

La fonction NoiseReduction réduit le bruit du ventilateur.

Activation

Remarque : La fonction peut être activée pour toutes les vitesses du ventilateur, sauf la vitesse 1. La fonction reste active, même après la désactivation du ventilateur.

Effleurez le symbole vol.

Désactivation

Effleurez le symbole ⊇

Activation

Effleurez le symbole fresh.

fresh apparaît dans le bandeau d'affichage. Le ventilateur fonctionne environ 5 minutes par heure à la vitesse de ventilation 1.

Désactivation

Effleurez le symbole fresh.

La fonction AirFresh est arrêtée.

Activation

Effleurez le symbole O

Le ventilateur démarre à la vitesse de ventilation 1.

Le ventilateur s'arrête automatiquement au bout d'environ 10 minutes.

Désactualisation

Effleurez le symbole O

La poursuite du ventilateur est immédiatement arrêtée.

La vitesse intensive

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.

Activation

Effleurez le symbole P. P2 s'allume dans l'affichage. Effleurez de nouveau le symbole P pour recommuter à la vitesse intensive P1.

Remarque : Au bout d'environ 6 minutes, la hotte aspirante rebascule d'elle-même sur la vitesse de ventilation 3.

Désactualisation

Si vous voulez désactiver la vitesse intensive avant l'écoulement du temps préréglé, effleurez le symbole P.

Position intermédiaire de la façonne en verre

Sur certains appareils, une position intermédiaire de la façade en verre est possible. La position intermédiaire peut être utilisée en cas d'émanation d'odeurs ou de vapeurs.

Prenez la façade en verre par le centre et ouvrez-la avec précaution.

Activation

1. Effleurez le symbole ①. Le ventilateur démarre à la vitesse ε.
2. Effleurez le symbole R. La vitesse de ventilation optimale est réglée via un capteur d'air automatique.

Désactivation

Effleurez le symbole R ou le symbole ① pour désactiver le mode automatique.

Le ventilateur s'arrête automatiquement si le capteur d'air automatique ne détecte plus aucune modification de la qualité de l'air ambiant.

La durée de marche du mode automatique est de 4 heures max.

Commande par capteur

En mode automatique, un capteur d'air automatique installé dans la hotte détecte l'intensité des odeurs de cuisson et de rôtissage. Selon le réglage du capteur d'air automatique, le ventilateur commute automatiquement dans une autre vitesse.

Réglages possibles du capteur :

Réglage usine de la sensibilité : 5

Réglage du niveau minimal de la sensibilité : 0

Réglage du niveau maximal de la sensibilité : 9

Si la commande par capteur réagit trop faiblement ou trop fortement, elle peut être modifiée de façon correspondante :

1. Avec le ventilateur allumé, maintenez le symbole R enfoncé pendant 1 seconde. Le réglage s'affiche.
2. Effleurez le symbole + ou - pour modifier le réglage de la commande par capteur.
3. Relâchez le symbole R.

Vous pouvez allumer et éteindre l'AmbientLight indépendamment du ventilateur.

Effleurez le symbole 1

Régler la luminosité

Maintenez le symbole appuyé jusqu'à ce que la luminosité souhaitée soit atteinte.

Réglage de la couleur

1. Désactiver le ventilateur.
2. Effleurez le symbole. Les symboles + et - s'allument pendant environ 10 secondes.
3. Dans cet intervalle de 10 secondes, effleurez le symbole - ou + jusqu'à ce que la couleur souhaitée soit réglée.

Éclairage

Vous pouvez allumer et éteindre l'éclairage indépendamment du ventilateur.

Effleurez le symbole Q

Régler la luminosité

Maintenez le symbole appuyé jusqu'à ce que la luminosité désirée soit atteinte.

Indicateur de saturation

Une fois que les filtres à graisse métalliques ou le filtre à charbon actif sont saturés, les symboles correspondants clignotent après l'extinction de l'appareil :

Filtres à graisse métalliques : F Filtres à charbon actif : L = = Filtres à graisse métalliques et à charbon actif : F= et

C'est au plus tard à ce moment-là que vous devez nettoyer les filtres à graisse métalliques ou changer le filtre à charbon actif. → "Nettoyage et maintenance" à la page 11

Il est possible de réinitialiser les indicateurs de saturation pendant qu'ils clignotent. Pour ce faire, effleurez le symbole -

Commutation de l'affichage pour le mode recyclage

Pour le mode recirculation de l'air, la commande électronique doit être commutée en conséquence :

La hotte aspirante doit être raccordée au secteur et en service. - Appuyez sur le symbole ^0 et maintenez-le enfoncé, effleurez le symbole + ou - jusqu'à ce que l'affichage 2 pour le mode recirculation de l'air (filtre non régénéerable) s'allume. Relâchez le symbole ^0. La commande électronique est commutée au mode recirculation de l'air (filtre non régénéerable). - Appuyez sur le symbole =^ et maintenez-le enfoncé, effleurez le symbole + ou - jusqu'à ce que l'affichage 3 pour le mode recirculation de l'air (filtré régénéirable) s'allume. Relâchez le symbole =^. La commande électronique est commutée au mode recirculation de l'air (filtré régénéirable). En effleurant répétitivement et en maintenant enfoncé le symbole _o et en effleurant le symbole + ou - jusqu'à ce que l'affichage 1 s'allume, la commande électronique est remise sur le mode évacuation extérieure.

Activation

Effleurez et maintenez enfoncés simultanément les symboles ① et ② pendant env. 3 secondes, le ventilateur étant allumé. Un signal sonore retentit à titre de confirmation.

s'allume lorsque le signal sonore est activé.

Désactualisation

Effleurez et maintenez enfoncés simultanément les symboles ① et ² pendant env. 3 secondes, le ventilateur étant allumé. Un signal sonore retentit à titre de confirmation.

s'allume lorsque le signal sonore est désactivé.

Connexion de la table de cuisson

Vous pouvez connecter cet appareil à une table de cuisson et commander ainsi les fonctions de la hotte via votre table de cuisson.

Il existe plusieurs possibilités de connecter les appareils :

Connecter directement les appareils

Si l'appareil est directement connecté à une table de cuisson, plus aucune connexion au réseau domestique n'est possible. L'appareil fonctionne comme une hotte sans connexion réseau et peut par ailleurs être commandé via le bandeau de commande.

Connecter les appareils via un réseau domestique

Vous pouvez connecter l'appareil via votre réseau domestique à une table de cuisson et utiliser ainsi l'infrastructure existante.

Remarques

• Observez les consignes de sécurité de la notice d'utilisation de votre hotte et assurez-vous qu'elles sont également respectées si vous utilisez l'appareil en commandant la hotte via la table de cuisson. La commande au niveau de la hotte est toujours prioritaire. À ce moment-là, la commande de la hotte via la table de cuisson n'est pas possible.

Réglage

Pour établir la connexion entre la table de cuisson et la hotte, cette dernière doit être allumée.

Assurez-vous que la table de cuisson est allumée et se trouve en mode de recherche.

Respectez pour ce faire les instructions d'utilisation de la table de cuisson.

Connexion directe

1. Maintenez les symboles ① et P simultanément enfoncés jusqu'à ce que les affichages commencent à clignoter.
2. Confirmez la connexion dans les 30 secondes qui suivent sur la table de cuisson.

Connectez la hotte à la table de cuisson lorsque le symbole ne clignote plus et s'allume.

Remarques

• Vous avez besoin d'un routeur avec fonctionnalité WPS. Vous devez pouvoir accéder à votre routeur.
• Pendant le processus de connexion, la hotte ne peut pas être allumée. Vous pouvez annuler le processus à tout moment en appuyant sur ①.
• Maintenez les symboles ① et P simultanément enfoncés jusqu'à ce que les affichages et commence à clignoter.
• Appuyez sur le symbole + pour démarrer la connexion automatique au réseau domestique. et / clignotent.
• Dans les 2 minutes qui suivent, appuyez sur la touche WPS du routeur. Lorsque la connexion au réseau domestique a été créée, la hotte se connecte automatiquement à la table de cuisson. et 3 clignotent.

Le processus de connexion est terminé lorsque l'affichage du bandeau de commande ne clignote plus et s'allume.

Remarque: La connexion peut uniquement être créée lorsque les deux appareils sont connectés au réseau domestique et se trouvent en mode de recherche. Si la durée du mode de recherche s'est déjà écoulée pour l'un des deux appareils, redémarrez le processus de recherche.

Réinitialiser la connexion

Vous pouvez réinitialiser les connexions enregistrées avec le réseau domestique et le foyer à tout moment.

Maintenez les symboles ① et R simultanément enfoncés jusqu'à ce qu'un signal sonore retentisse.

Risque de brûlure!

L'appareil devient chaud pendant le fonctionnement.

Laisser refroidir l'appareil avant son nettoyage.

Mise en garde

De l'humidité qui pénétre peut occasionnellement un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, débrancher la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles.

Mise en garde

De l'humidité qui pénétré peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.

Risque de blessure!

Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection.

Risques de blessures!

Risque de pincement lors de l'ouverture et de la fermeture de la façade en verre. Ne placez pas vos mains derrière le vitrage ni au niveau des charnières.

Nettoyants

Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. Ne pas utiliser

de produits agressifs ou récurants, par ex. de la poudre ou de la crème à récurer. de produits de nettoyage fortement alcoolisés, de tampons en paille métallique ni d'éponges grattantes, de nettoyeurs haute pression ni de nettoyeurs à vapeur, de nettoyants dissolvant le calcaire, de nettoyants universels agressifs, d'aérosols pour four.

Remarque: Rincez soigneusement les chiffons de nettoyage neufs avant de les utiliser.

Remarque : Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage.

Surface	Nettoyants
Acier inox	Eau chaude additionnée de produit àVAISSELLE:Nettoyez avec une lavette et séchez avec un chiffon doux.Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal.Des produits d'entretien spécial inox sont dis-ponibles auprès du service après-vente ou dans les commercés spécialisés. Appliquez avec un chiffon doux une pellicule mince de produit d'entretien.
Surfaces laquées	Eau chaude additionnée de produit àvaisselle:Nettoyez avec une lavette humide et séchez avec un chiffon doux.N'utilisez pas de nettoyant pour inox.
Aluminium et plas-tique	Nettoyant pour vitres:Nettoyez avec un chiffon doux.
Verre	Nettoyant pour vitres:Nettoyez avec un chiffon doux. N'utilisez pas de racloir à verre.
Éléments de com-mande	Eau chaude additionnée de produit àvaisselle:Nettoyez avec une lavette humide et séchez avec un chiffon doux.Risque d'électrocution par pénétration d'humidité.Risque de détérioration de l'électronique par pénétration d'humidité. Ne nettoyez jamais les éléments de commandeavec un chiffon humide.N'utilisez pas de nettoyant pour inox.

Retirer le filtre métallique à graissé

1. Ouvrez entièrement la façade en verre.
2. Ouvrez le verrouillage, puis rabattez le filtre àGRAISSÉ métallique. En plaçant l'autre main sous le filtre àGRAISSSE métallique, interceptez ce dernier.
3. Sortez le filtre àGRAISSÉ métallique de sa fixation.

Remarques

• La graisse peut s'accumuler en bas du filtre à graisse métallique. Pour éviter tout égouttement de graisse, tenez le filtre à graisse métallique à l'horizontal.

Nettoyer le filtre métallique à graissé

Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.

Risque d'incendie!

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyez régulièrement le filtre à graisse. Ne faites jamais fonctionner l'appareil sans filtre à graisse.

Remarques

N'utilise pas de détergents agressifs, contenant de l'acide ou fortement alcalins. - Nous vous recommandons de nettoyer les filtres à graisse tous les deux mois. - Pendant le nettoyage des filtres à graisse métalliques, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide. - Vous pouvez laver les filtres à graisse métalliques au lave-vaisselle ou à la main.

Remarque : En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous pouvez le commander via la boutique en ligne.

Trempez les filtres à GRAISSE métalliques dans du produit de nettoyage chaud. Utilisez une brosse pour le nettoyage, puis rincez bien les filtres. Laissez s’égoutter les filtres à GRAISSE métalliques sur une surface absorbante.

Remarque : lors du nettoyage au lave-vaisselle, de légères décolorations peuvent apparaître. Les décolorations n'influent en aucun cas sur le fonctionnement des filtres àGRAISSE métalliques.

Utilisez un liquide vaisselle ménager. - Ne nettoyez pas les filtres àGRAISSE métalliques fortement encrassés en même temps que la vaisselle. - Placez les filtres àGRAISSE métalliques librement dans le lave-vaisselle. Ne coincez pas les filtres àGRAISSE métallique. Pour le réglage de la température, CHOISSEZ 50°C maximum.

Risque de blessure!

Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection.

Remarque : Nettoyez toutes les parties du boîtier accessibles.

1. Mettez en place le filtré àGRAISSÉ métallique et encliquetez le verrouillage. En plaçant l'autre main sous le filtré àGRAISSÉ métallique, interceptez ce dernier. Remarque : Veillez à placer correctement les filtres àGRAISSE METALLIQUES.
2. Si le filtre àGRAISSÉ métallique n'a pas correctement été mis en place, ouvrez le verrouillage et mettez-le correctement en place.

Anomalies, que faire ?

Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contacter le service après-vente, veuillez vérifier les points suivants :

Mise en garde

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.

Tableau de dérangements

Panne	Cause possible	Remède
L'appareil ne fonctionne pas	La fiche n'est pas connectée	Connector l'appareil au sec-teur
	Panne de courant	Vérifier si d'autres apparéils de cuisine fonctionnent
	Fusible défec-tueux	Vérifier dans le coffret à fusibles, si lefuse pour l'appareil est en bon état
L'éclairage ne fonctionne pas.	Les lampes DEL sont défec-tueuses.	Appelez le service après-venture.
L'éclairage des touches ne fon-c-tionne pas.	L'unité de com-mande est défec-tueuse.	Appelez le service après-venture.

LED

Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste/agréé (installateur d'équipement électrique).

Risque de blessure!

La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.

Lors de votre appel, veuillez indiquer le numéro de produit (E-Nr.) et le numéro de fabrication (FD-Nr.), afin de nous permettre de mieux vous aider. Vous trouverez la plaque signalétique avec les numéros sur le dessus de l'appareil.

Pour éviter d’avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente.

N°E

N°FD

Service après-vente

Tenez compte du fait que la visite d’un technicien du SAV n’est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Commande de réparation et conseils en cas de dérangements

B 070222143

FR 0140104210

CH 0848 840 040

Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens de SAV formés qui disposent des pièces de rechange d'origine adaptées à votre appareil.

Accessoires

(non compris dans la livre)

Remarque : Ces instructions valent pour plusieurs variantes d'appareil. Il est possible que des accessoires spéciaux soient mentionnés et qu'ils ne soient pas compatibles avec votre appareil.

Remarque : Respectez les instructions de montage, chapitre Accessoires.

Accessoires	Référence
Kit de démarrage pour le mode recyclage (hotte droite avec cheminée)	Z51AFU0X0
Filtre de rechange pour Kit de démarrage	Z51AFA0X0
Kit de démarrage pour le mode recyclage (hotte droite sans cheminée)	Z51AFT0X0
Filtre de rechange pour Kit de démarrage	Z51AFA0X0
Kit de démarrage pour le mode recyclage (hotte inclinée avec cheminée)	Z51AIU0X0
Filtre de rechange pour Kit de démarrage	Z51AIA0X0
Kit de démarrage pour le mode recyclage (hotte inclinée sans cheminée)	Z51AIT0X0
Filtre de rechange pour Kit de démarrage	Z51AIA0X0
Kit de démarrage pour le mode recyclage avec filtre régénéable (hotte droite avec cheminée)	Z51AFSOX0
Kit de démarrage pour le mode recyclage avec filtre régénéable (hotte inclinée avec cheminée)	Z51AIS0X0
Kit de démarrage pour le mode recyclage avec filtre régénéable (hotte droite sans cheminée)	Z51AFROX0
Kit de démarrage pour le mode recyclage avec filtre régénéable (hotte inclinée sans cheminée)	Z51AIROX0
Module de recyclage de l'air CleanAir	Z51AXCON0
Filtre de rechange pour module de recyclage CleanAir (non régénéable)	Z5170X1
Filtre de rechange pour module de recyclage CleanAir (régénéable)	Z50XXPOX0

NOTICE de montage

Cet appareil s'installe contre un mur. Si vous utilisez la hotte en mode évacuation, un capot de cheminée doit être posé.

Si vous utilisez la hotte en mode recirculation de l'air, un accessoire spécial doit être posé. Pour ce faire, respectez les instructions d'installation jointes.

L'installation d'un capot de cheminée n'est pas nécessaire en mode recirculation.

• Accessoires spéciaux : tenez compte de la notice d'installation les accompagnant.
• Les surfaces de l'appareil craignent. Lors de l'installation, évitez de les endommager.

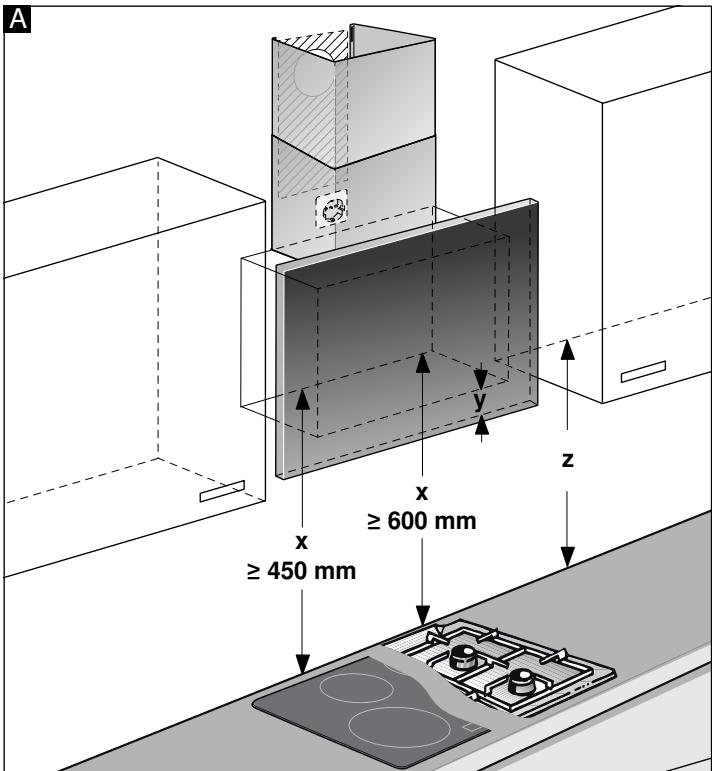

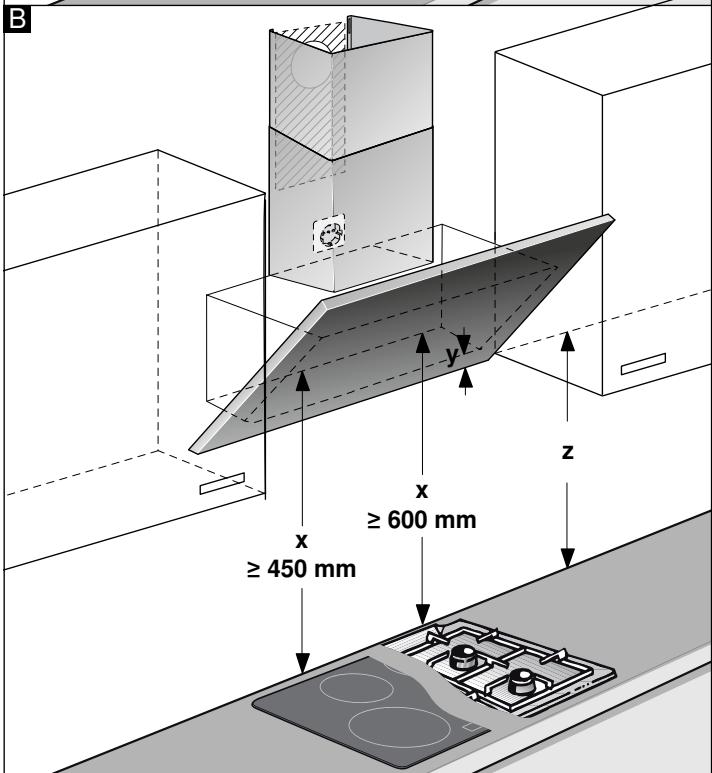

A|B

A B

Remarque : Nous vous recommandons d'accrocher l'appareil de manière à ce que le bord inférieur du déflecteur en verre soit aligné avec le bord inférieur du meuble haut voisin. Assurez-vous que les distances de sécurité indiquées par rapport à la table de cuisson soient respectées.

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Dommage de l'appareil

Les surfaces de l'appareil se peuvent facilement se rayer. Lors de l'installation, évitez de les endommager.

La largeur de la hotte aspirante doit être équivalente à celle de la table de cuisson.

L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les entreprises distributrices d'électricité et de gaz.

Risque d'incendie!

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Respectez les indications relatives à votre appareil de cuisson. Si vous avez une table de cuisson combinant des foyers gaz et électrique, l'écart maximal s'applique.

Risque d'incendie!

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projection d'étincelles ne doit avoir lieu.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au BATIMENT).

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impérativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évolution de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié.

Risque de blessure!

• Dessus pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection.
• Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre. L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.
• Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements. Ne pas effectuer des modifications sur la construction électrique ou mécanique.

Danger par magnétisme!

La façade de l'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. stimulateurs cardiaques ou pompes à insuline. Si vous portez un implant électronique, respectez une distance d'au moins 10 cm entre vous et l'avant de l'appareil.

Mise en garde

• Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation. Il doit être possible de séparer l'appareil du réseau électrique à tout moment. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après montage ou si un raccordement fixe est indispensable, il faut prévoir côté secteur un dispositif de coupure omnipolaire avec un écartement des contacts d'au moins 3 mm. Le raccordement fixe est exclusivement réservé à un Electricien qualifié. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.

Mise en garde

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.

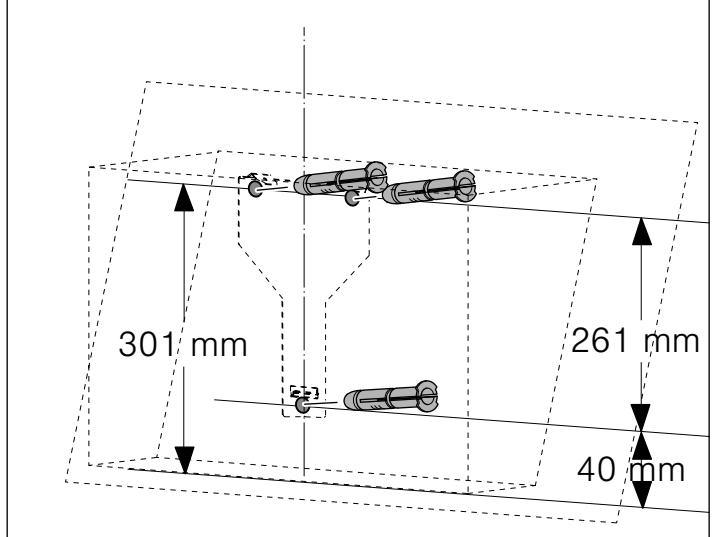

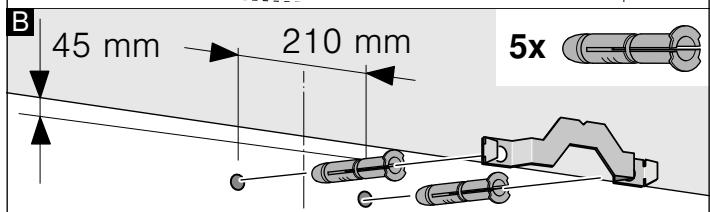

Vérifier le mur

Le mur doit être plat, vertical et offrir une portance suffisante. La profondeur des trous percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sûre. - Les vis et chevilles ci-jointes convennent pour la maçonnerie massive. En présence d'autres matériaux de construction (p. ex. la plaque de plâtre, le béton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants. La hotte aspirante pèse 40 kg max.

Mise en garde

Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.

Les données de raccordement nécessaires se trouvent sur la plaque signalétique sur le dessus de l'appareil.

Cet appareil est conforme aux dispositions CE régissant l'antiparasitage.

Risque d'électrocution!

Il doit être possible de séparer l'appareil du réseau électrique à tout moment. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après montage ou si un raccordement fixe est indispensable, il faut prévoir côté secteur un dispositif de coupure omnipolaire avec un écartement des contacts d'au moins 3 mm. Le raccordement fixe est exclusivement réservé à un électrique qualifié. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.

Attention!

Veillez à ce qu'il n'y ait pas de conduites électriques, de tuyaux de gaz ou d'eau au niveau des percages.

Si vous utilisez la hotte en mode évacuation, un capot de cheminée doit être posé.

Si vous utilisez la hotte en mode recirculation de l'air, un accessoire spécial doit être posé. Pour ce faire, respectez les instructions d'installation jointes. L'installation d'un capot de cheminée n'est pas nécessaire en mode recirculation.

1. Déterminez la position de la hotte et marquez légèrement l'emplacement du bord inférieur de l'appareil sur le mur. Déterminez le centre en partant de la table de cuisson.

Remarque : Nous vous recommandons d'accrocher la hotte de manière à ce que le bord inférieur du déflecteur en verre soit aligné avec le bord inférieur du meuble haut voisin. Assurez-vous que les distances de sécurité indiquées par rapport à la table de cuisson soient respectées.

1. Posez le gabarit sur la ligne pré-marquée et fixez-le. Marquez les positions des vis. Pour l'installation du capot de cheminée, le gabarit doit être séparé à l'intersection indiquée.
2. Pour les fixations, percez des trous de 8 mm de Ø et profonds de 80 mm, retirez le gabarit, puis enfoncez les chevilles jusqu'à ras du mur.

Installation avec capot de cheminée

Installation sans capot de cheminée

Installation. Serrez à la main la suspension pour la.hotter, alignez-la horizontalement avec un niveau à bulle, puis vissez.

Accrocher et aligner l'appareil

1. Retirez d'abord la pellicule protectrice du dos de l'appareil, puis intégralement une fois le montage achevé.
2. Accrochez l'appareil de sorte qu'il s'engage fermement dans les dispositifs d'accrochage.
3. Si nécessaire, vous pouvez déplacer l'appareil vers la droite ou la gauche.
4. Serrez fermement les vis du dispositif d'accrochage. Maintenez l'angle dans le même temps. A

5. Si aucune gaine n'est montée, vissez deux vis de sécurité sans angle.

Fixez les pièces de connexion des conduits

Si vous utilisez la hotte en mode évacuation, la pièce de connexion pour conduits doit être en place. Si vous utilisez la hotte en mode recirculation de l'air, un accessoire spécial doit être posé. Pour ce faire, respectez les instructions d'installation jointes.

Remarque: En cas d'utilisation d'un tuyau en aluminium, lubrifiez au préalable la zone de raccordement.

Tuyau d'évacuation ø 150 mm (diamètre recommandé)

Fixez le tuyau d'évacuation directement contre le manchon d'évacuation puis étanchez.

Conduit d'évacuation ø 120 mm

1. Fixez le manchon réducteur directement contre le conduit d'évacuation.
2. Fixez le conduit d'évacuation contre le manchon réducteur.
3. Étanchez les deux zones de jonction avec un moyen approprié.

Monter le capot de cheminée

Si vous utilisez la hotte en mode évacuation, un capot de cheminée doit être posé.

L'installation d'un capot de cheminée n'est pas nécessaire en mode recirculation.

Risque de blessure!

pendant l'installation à cause des arêtes vives. Pendant l'installation de l'appareil, toujours porter des gants de protection.

Mise en garde

Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.

1. Séparer les capots de cheminée. Pour ce faire, retirer le ruban adhésif
2. Retirer les pellicules protectrices recouvrant les deux capots de cheminée.
3. Faire coulisser les capots de cheminée l'un dans l'autre.

Remarques

• Pour éviter les rayures, poser du papier, à titre de protection, sur les bords du capot extérieur.
• Les ouïes du capot intérieur de cheminée regardent vers le bas.
• Poser les capots de cheminée sur l'appareil.
• Poussez le capot de cheminée intérieur vers le haut et accrochez-le sur les côtés gauche et droit contre la cornière de retenue, puis encliquetez-le vers le bas. A
• À l'aide de deux vis, vissez le capot de cheminée latéralement contre la cornière de retenue. B

Remarque: Si un accessoire spécial de recirculation d'air a été installé et que la hotte est utilisée sans capot de cheminée, le câble doit être enroulé sur les manchons.
