ORIO 2B1 225X400 - Écran de projection ORAY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran de projection ORAY ORIO 2B1
Dimensions approximatives	225 x 400 cm
Format d'image	16:9
Type de toile	Toile blanche mat, gain 1.0
Installation	Montage au plafond ou mural
Poids	Environ 10 kg
Compatibilités	Compatible avec la plupart des projecteurs
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Respect des normes de sécurité en vigueur
Informations générales	Idéal pour les présentations professionnelles et les projections à domicile

FOIRE AUX QUESTIONS - ORIO 2B1 225X400 ORAY

Quelle est la taille du produit ORAY ORIO 2B1 ?

La taille du produit ORAY ORIO 2B1 est de 225 x 400 mm.

Comment installer le produit ORAY ORIO 2B1 ?

Pour installer le produit, suivez les instructions fournies dans le manuel d'utilisation, en vous assurant de respecter les étapes d'assemblage et de fixation.

Le produit ORAY ORIO 2B1 est-il résistant à l'eau ?

Oui, le produit ORAY ORIO 2B1 est conçu pour être résistant à l'eau, mais il est recommandé de ne pas l'exposer à une immersion prolongée.

Comment nettoyer le produit ORAY ORIO 2B1 ?

Pour nettoyer le produit, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Y a-t-il une garantie pour le produit ORAY ORIO 2B1 ?

Oui, le produit ORAY ORIO 2B1 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Veuillez vérifier les conditions spécifiques dans le manuel.

Où puis-je acheter des pièces de rechange pour le produit ORAY ORIO 2B1 ?

Les pièces de rechange peuvent être achetées auprès des revendeurs agréés ou directement sur le site web du fabricant.

Le produit ORAY ORIO 2B1 peut-il être utilisé à l'extérieur ?

Le produit ORAY ORIO 2B1 est conçu principalement pour une utilisation en intérieur. Pour une utilisation en extérieur, veuillez consulter les spécifications du fabricant.

Que faire si le produit ORAY ORIO 2B1 ne fonctionne pas correctement ?

Si le produit ne fonctionne pas correctement, vérifiez d'abord les connexions et suivez le guide de dépannage dans le manuel. Si le problème persiste, contactez le service client.

MODE D'EMPLOI ORIO 2B1 225X400 ORAY

• Ne peut être utilisé que par desadultes

• Ne pas rester sous l'écan lors de son'utilisation

• Ne pas suspende ou lever d'objets avec l'écran

1 Choiser l'emplacement de I'ecran et son mode de fixation(au mur ou au plafond) Prevoir les trouc de fixation a 15 cm minimum des extrémités de

l'écran, et les tracer en utilisant les trous des pattes de fixation.

2 Percer
3 Introduire les chevilles (non fournies) adaptees au support
4 Fixer la patte de fixation avec les vis (non fournies)
5 Suspendre le carter à la patte de fixation
6 Pour les écrons grand modulo seulement, glisser la cale aluminium D Serrer le carter avec la vis B.
7 Clipser la barre de masquage C
8 Descendre la toile à l'aide du moteur

Câblage du moteur sur un inverseur unipolaire :

• Le circuit alimentant le moteur doit être pourvu d'un dispositif de coupure omnipolaire ayant une distance d'ouverture d'au moins 3mm
• Ne pas câblé deux ou plusieurs moteurs ensemble sur le même inverseur unipolaire.
• Pour changer le sens de rotation, inverser les conducteurs MARRON et NOIR.

Tension d'utilisation du moteur: 230 V - 50Hz - Intensité 5A

Tous nos écans sont pré-reglés en usine. Dans le cas où vous désírez modifier les fins de courses, la garantie sur le moteur n'est plus prise en compte. Cette opération doit être effectuee par un technicien qualifié. Vous pouvez obtenir la notice de réglage auprès de notre service clientèle

ATTENTION: Ne pas monter en parallele la commande murale à position fixe et les systèmes radio ou infrarouge ou CD4 sous peine de déterminer le moteur

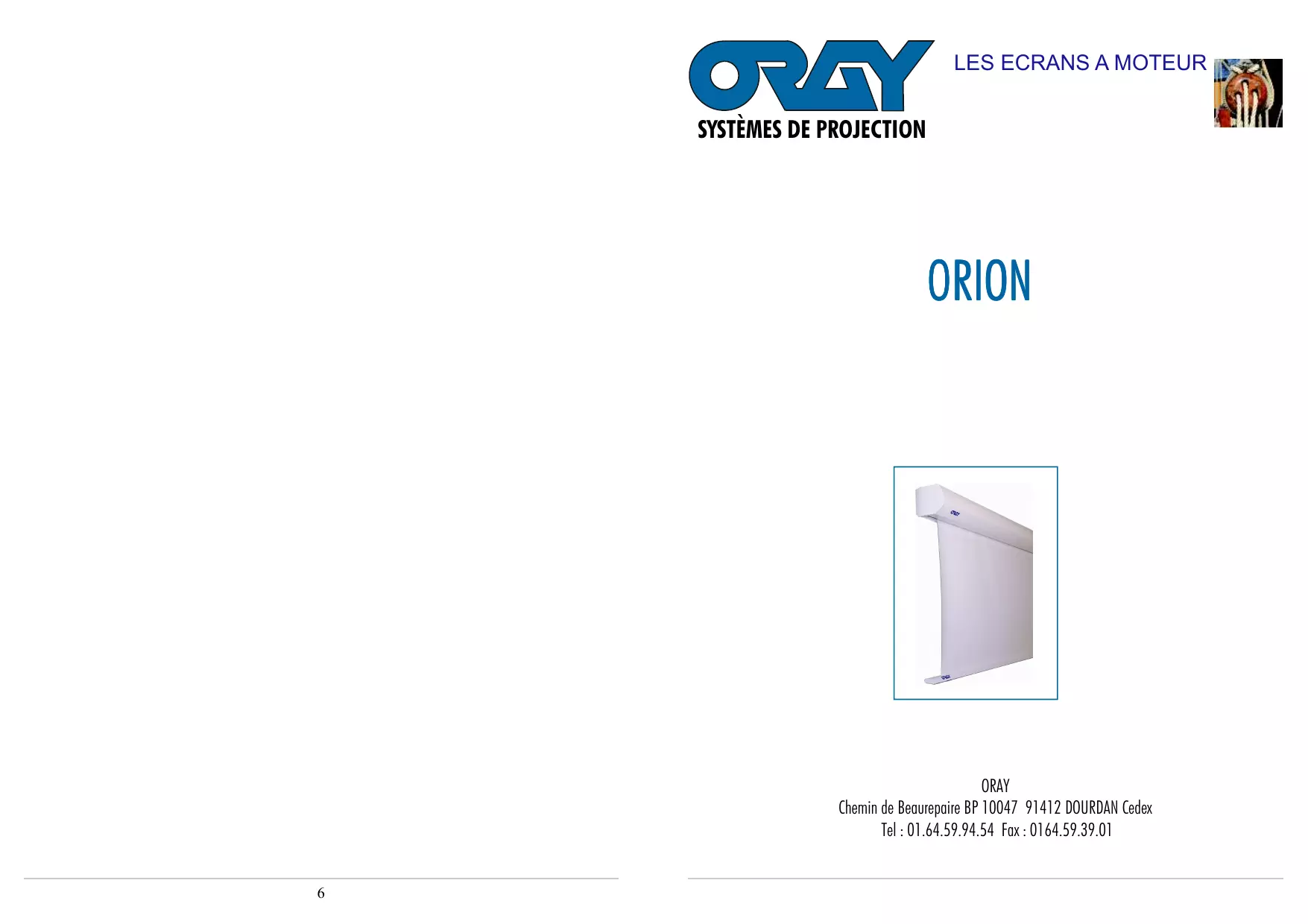

Orion
N°	DESIGNATION	Qté
A		1
B		1

1 Introduire le cable electrique par le passage fil
2 Brancher les fils dans le connecteur A à l'aide du

clip plastique B

3 Brancher les connecteurs
