OMEGA 100 WHITE - Platine vinyle ELIPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle
Marque	ELIPSON
Modèle	OMEGA 100 WHITE
Dimensions (L × H × P)	450 × 120 × 380 mm
Poids net	5,8 kg
Alimentation électrique	Secteur (adaptateur fourni)
Vitesses de lecture	33 tours/min et 45 tours/min
Diaphonie	>60 dB
Type d'entraînement	Courroie
Sortie audio	Câble RCA avec fil de masse
Réglage anti-skating	Molette sur le bras
Contre-poids réglable	Oui, avec gabarit
Cellule incluse	Oui (non spécifiée)
Couvercle amovible	Oui, avec charnières
Niveau de planité ajustable	Pieds réglables
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité électrique	Ne pas ouvrir le boîtier. Débrancher avant tout déplacement.
Garantie	2 ans à partir de la date d'achat
Assistance technique	Contacter un revendeur agréé ou visiter www.elipson.com

FOIRE AUX QUESTIONS - OMEGA 100 WHITE ELIPSON

Comment installer la courroie de la platine Omega 100 White ?

Maintenez la courroie dans la rainure de la poulie avec la main gauche, puis avec la main droite enroulez-la autour du plateau sans faire de pli. Assurez-vous qu'elle est bien en place.

Quels réglages effectuer avant la première utilisation ?

Il faut impérativement suivre les instructions d'installation : déballer soigneusement, installer le couvercle, retirer les cales de protection, mettre en place la courroie et la feutrine, puis régler le contre-poids selon le gabarit fourni.

Comment brancher la platine à un amplificateur ?

Utilisez le câble RCA fourni avec fil de masse. Connectez les prises RCA aux entrées phono de l'amplificateur en respectant les polarités (droite et gauche). Raccordez le fil de masse à la borne prévue sur la platine et l'amplificateur.

Pourquoi ma platine ne tourne-t-elle pas ?

Vérifiez que le sélecteur de vitesse est sur 33 ou 45 tours (position off arrête le moteur). Assurez-vous que l'alimentation est branchée et que la courroie est correctement installée.

Comment régler l'anti-skating ?

Placez la cellule sur un disque vierge en rotation. Si elle se déplace vers l'intérieur, tournez la molette anti-skating dans le sens anti-horaire pour augmenter la force ; si elle se déplace vers l'extérieur, tournez dans le sens horaire pour diminuer la force.

Quel type de cellule est compatible avec l'Omega 100 White ?

Le contre-poids est réglable pour s'adapter à différents modèles de cellule. Utilisez le gabarit en papier fourni dans la notice pour ajuster le poids selon la cellule choisie.

Comment entretenir la platine ?

Nettoyez régulièrement le couvercle et le châssis avec un chiffon doux et sec. Évitez tout produit abrasif. Protégez la platine de la poussière en refermant le couvercle.

Que faire en cas de dysfonctionnement ?

Si un problème survient, contactez votre revendeur agréé ou un professionnel ELIPSON. N'ouvrez jamais le boîtier, l'appareil ne contient aucune pièce réparable par l'utilisateur.

Où trouver les pièces de rechange ?

Adressez-vous à votre revendeur agréé ou consultez le site www.elipson.com pour obtenir les pièces détachées d'origine (courroie, cellule, etc.).

Comment recycler l'emballage et l'appareil en fin de vie ?

L'emballage (cartons et mousses) est recyclable, déposez-le dans les bacs de tri. L'appareil ne doit pas être jeté à la poubelle ; rapportez-le dans un centre de recyclage pour équipements électroniques.

MODE D'EMPLOI OMEGA 100 WHITE ELIPSON

Merci d'avoir besoin la platine Elipson.

Prenoze le temps de dire attentivement ce mode d'emploi avant d'instructoriste platine. Il contient des conseils pour en tirer le meilleur profit et des instructions pour l'utiliser sans risque. Nous vous recommendons vivement de conserver I'emballage et ce mode d'emploi pour d'eventuels usages ultérieurs.

MODELES:

50

_100

Ω100

AVERTISSEMENT

VOTRE PLATINE VINYLE N'EST PAS PRÉTE POUR UN USAGE IMMÉDIAT.

VOUS DEVEZ IMPERATIVEMENT SUIVRE LES INSTRUCTIONS D'INSTALLATION AVANT Toute UTILISATION.

I. OUVERTURE

Poser le carton dans une zone claire et dégagée.

Repéré le sens d'ouverture du carton.

Ouvrir le carton avec précaution et retarder la mousse protectrice.

Dégager le couvercle du carton, sortir la platine et la déposer sur une surface plane et dégagée.

II. CONTENU

Avant utilisation, vérifier la présence des éléments ci-dessous :

Platine vinyl

Notice d'installation

Alimentation sector

Courroie

Feutrine

Centreur

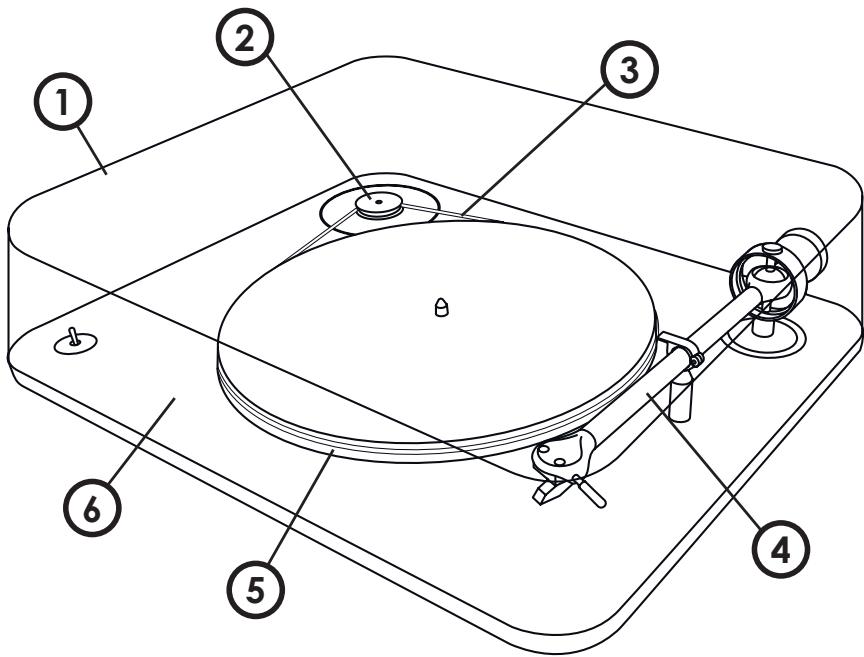

III. DESCRIPTION

1. Couverage
2. Poulie
3. Courroie
4. Bras
5. Plateau
6. Chàssis

1. Sélecteur 33 tours / off / 45 tours
2. Feutrine
3. Molette de réglage anti-skating
4. Contre-poids
5. Support bras
6. Porte-cellule
7. Cellule

IV. INSTALLATION

1. PREPARATION

Durant le transport, le couvercle amovible et les différents éléments de la platine sont bloqués par des cales.

• Positionner le couvercle au dessus de plateau, et ajuster les 2 charnières dans les espaces prévus à cet effet. Bien vérifier l'orientation des charnières et le bon ajustement du couvercle sur le plateau. Appuyer fortement afin d'assurer le bon maintainen du couvercle.

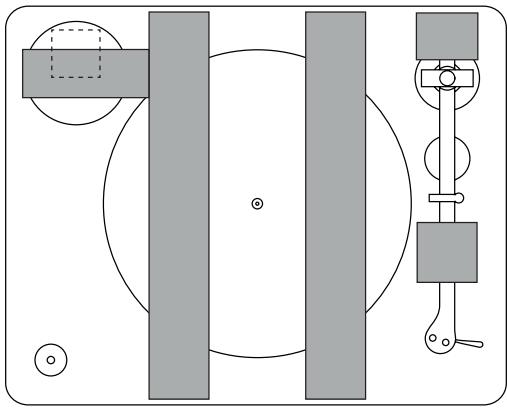

• Retirer délicatement les mousse protectrices du plateau (x2), du bras (x2), et de la poulie moteur (x1). Retirer ensuite délicatement la cale en mousse située sous la poulie.

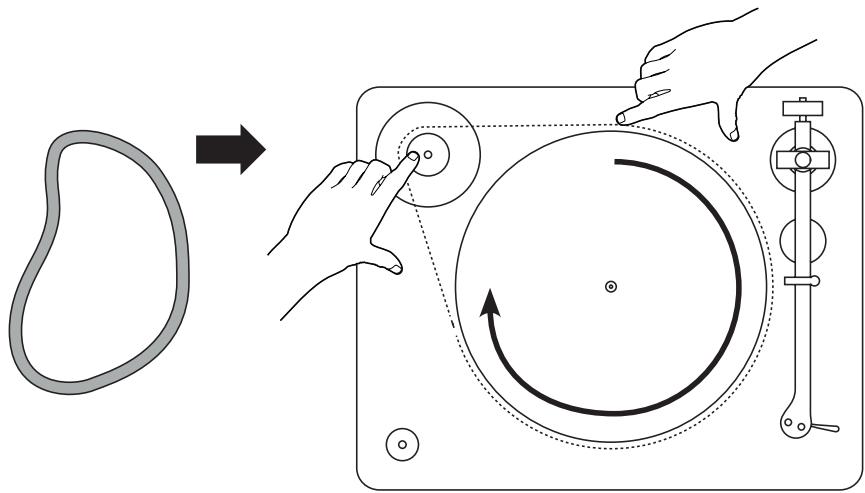

• Installer délicatement la couroie :

• de la main gauche, maintainir la couroie dans la rainure de la poulie prévue à cet effet

• avec la main droite, enrouler ensuite la couroie autour du plateau sans faire de pris.

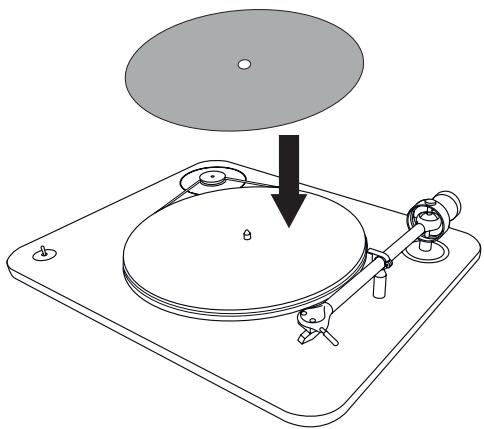

• Positionner la feutrine sur le plateau central.
• Vérifier le niveau de planité de la platine, l'ajuster grâce aux pieds réglibres si besoin.

2. RÉGLAGE DU CONTRE-POIDS

VOTRE PLATINE ELIPSON A ETÉ RÉGILLE EN USINE AFIN DE GARANTIR UNE UTILISATION OPTIMALE. CES RÉGLAGES SONT UNIQUÉMENT DESTINÉS AUX UTILISATEURS AVERTIS.

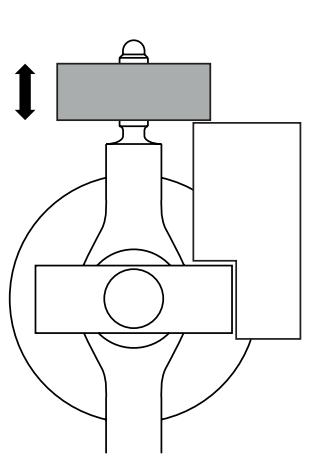

Le contre-poids permet d'équilibrer le bras en fonction du poids de la cellule. Chaque modele de cellule ayant un poids différent, il convient de régler le poids en fonction.

En cas de déréglement, ou si vous avez changé de cellule, il peut être nécessaire de régler à nouveau le contre-poids.

• Découper le gabarit en papier à la page 23 de ce mode d'emploi correspondant au modele de votre platine (Alpha 100 ou Omega 100). Mettre le contrepoids en butée haute, puis ajuster le poids en fonction du gabarit, selon la cellule utilisée.

3. RÉGLAGES OPTIONNELS

VOTRE PLATINE ELIPSON A ETÉ RÉGILLE EN USINE AFIN DE GARANTIR UNE UTILISATION OPTIMALE. CES RÉGLAGES SONT UNIQUÉMENT DESTINÉS AUX UTILISATEURS AVERTIS.

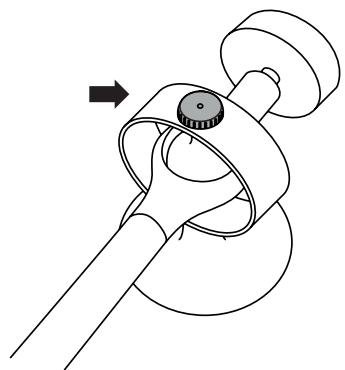

Anti-skating (ou anti-dérapage)

Lorsque la platine tourne, le frottement du diamant dans le sillon du vinyle cree une force qui attire le bras vers le centre de la platine. L'anti-skating permet de compenser cette attraction afin de réduire la distorsion qu'elle génére. Idealement, le réglage de l'anti-skating se fait sur disque vierge (non fourni). La force de l'anti-skating peut être ajustée manuellement par la molette située sur le bras. Lorsque la cellule est posée sur le disque, celle-ci ne doit pas bouger, ni vers l'intérieur, ni vers l'extérieur du disque.

• Mettre en marche la platine.
• Poser la cellule au milieu du disque vierge.
  Si la cellule se déplace vers l'intérieur du vinyle, l'anti-skating est trop faible : il faut augmenter la force en tournant la molette dans le sens anti-horaire.
• Si la cellule se déplace vers l'extérieur du vinyle, l'anti-skating est trop fort : il faut diminuer la force en tournant la molette dans le sens horaire.

Orientation de la cellule

En cas de changement de cellule, ou si la platine a ete de placee, il peut etre necessaire de regler a nouveau I'orientation de la cellule. La tete de cellule comprend deux vis permottant d'ajuster I'angle de la cellule selon le type de vinyle concenre (33 tours ou 45 tours).

4. CONNEXION ANALOGIQUE

Nécessite un amplificateur Hi-Fi avec entrée phono ou un module RIAA externe.

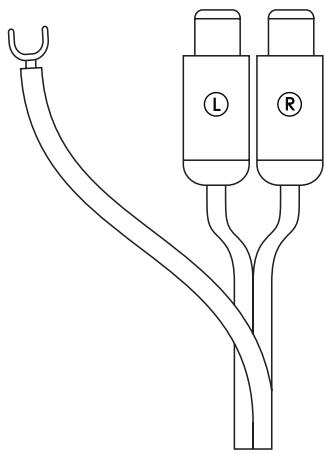

• Connecter la platine à l'entrée phono d'un ampli via le cable RCA fourni muni d'un fil de masse en respectant les polarités ® (droite) et ① (gauche).
• Connecter la fourche du fil de masse à l'emplacement ① indiqué sur la platine et l'amplificateur.

L'ENSEMBLE DES OPÉRATIONS D'INSTALLATION DE VOITRE PLATINE EST TERMINÉ.

L'ÉCOUTE DE VOTRE PREMIER DISQUE VINYLE SUR LA PLATINE ELIPSON EST DÉSORMAIS POSSIBLE.

POUR LE RODAGE DE VOS APPAREILS HIFI,
ELIPSON A CONÇU UN DISQUE SPECIAL ADAPTE À VOitre SYSTÉME.
CONTACTEZ-NOUS POUR PLUS D'INFORMATIONS.
EN CAS DE DOUTE, VEUILLEZ CONTACTER
UN PROFESSIONNEL ELIPSON.

SPECIFICATIONS

Diaphonie >60dB

Dimensions (L × H × P): 450 × 120 × 380 ~mm

Poids Net : Alpha : 5 kg

Omega : 5,8 kg

AVERTISSEMENT

Déballage

L'emballage (cartons et mousse) a été consçu pour protéger efficacement votre électronique ELIPSON lors des transports et expéditions. Nous vous invitons à les conserver pour un usage ultérieur. Protégez l'environnement : si vous souhaitez vous débarrasser de l'emballage, notez que celui-ci est recyclable. Nous vous invitons à prendre les dispositions pour le meilleur respect de l'environnement suivant les possibités qui vous sont offertes (tri sélectif par exemple). À la fin de sa vie, cet appeareil ne doit pas être jeté dans une poubelle classique. Il doit être returné dans un centre de recyclage pour équipements électroniques. Ce symbole sur le produit indique qu'il est consçu pour être recyclé suivant

un procédé particulier. Vous ferez ainsi un contribution très significative pour la préparation de l'environnement. Cet apparéil respecte la directive européen RoHS. Cela signifie qu'il ne dégage pas de substances polluantes lors du recyclage (Plomb, Mercure, Cadmium, Chrome hexavalent, Polybromobiphenyles, Polybromodiphenyléthers).

Précautions d'usage

Ce produit est construit suivant des normes rigoureuses et en respectant les standards de sécurité. Vous devez cependant l'utiliser dans des conditions normales comme désrit ci-dessous. Vérifiez la tension d'alimentation électrique avant de le raccorder à l'alimentation secteur. Cette électronique a été conçue pour pouvoir travailler dans divers pays. Nous vous conseillons de brancher complètement votre produit avant de le raccorder au secteur. Manipuez le cordon d'alimentation avec précaution. Quand vous débranchez le cordon d'alimentation d'une prise secteur, faites-le en tirant sur la fiche et non sur le cable. Si vous

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

envisagez de ne pas utiliser cet apparéilpendant une période prolongée,

débranche- le du secteur. N'ouvrez pas le boîtier. Cét appeareil ne contient aucune piece changeable par l'utilisateur. L'accès à l'intérieur peut provoquer des chocs électriques. Toute modification du produit aura pour conséquence d'invalider la garantie. Si un objet ou un liquide tombe dans le boîtier, prenez contact avec votre revendeur pour qu'un technicien le retire de l'appareil en toute sécurité.

GARANTIE

La platine Epilson est conscience et fabriquée suivant les meilleurs standards de qualité. Si vous platiné Epilson présente un début, Epilson ou un revendeur agréé pourra prendre en charge la réparation dans les limites de cette garantie.

La garantie est de 2 ans à partir de la date d'achat chez un revendeur agreeé.

Définition de la garantie

La garantie est limitée à la réparation de l'équipement Epilson. En aucun cas, le transport, les coûts associés ainsi que l'installation ne sont couverts par la garantie.

La garantie n'est applicable qu'au premier propriétaire et n'est pas transférable.

La garantie ne s'applique pas dans les cas suivants :

• Le dommage est causé par une installation ou un branchement incorrect.
• Le dommage est causé par un usage incorrect, autre que celui décrit dans ce manuel,

par négligence, ou modification du produit par une personne non autorisée par Epilson.

• Les dommages causés par des accidents, la foudre, l'eau, le feu, une chaleur excessive ou toutes autres causes ne pouvant être contrôlées par Epipson.

• Dans le cas d'une réparation par du personnel non autorisé. Cette garantie compte les garanties légales en vigueur dans le pays du revendeur agréé.

Comment faire réparer un produit sous garantie

Prenoz simplement contact avec votre revendeur agréé. Pour garantir un transport dans de bonnes conditions, utilisez toujours l'emballage d'origine. Si vous utilisez un produit dans un autre pays que celui où vous l'avez achété, prenez contact avec l'importateur de votre pays de résidence qui vous orientera vers un centre technique agréé.

La liste des distributeurs agréés est disponible sur le site :

http://www.elipson.com

Pour valider votre garantie, vous doivent comme preuve d'achat l'original de votre facture contenant la date de votre achat et le cachet de votre revendeur.
