Type de produit	Réfrigérateur à absorption
Marque	Dometic
Modèle	RH 423 LDAG
Capacité utile	23 litres
Alimentation électrique	120 V CA, 75 W
Consommation énergétique	1,02 kWh/24h
Classe climatique	N
Fluide frigorigène	Ammoniac (NH3) et eau (H2O)
Type de refroidissement	Absorption (très silencieux)
Dégivrage	Automatique (cycle de 2h toutes les 22h)
Éclairage intérieur	LED (2 lampes)
Contrôle automatique de porte (ADC)	En option
Sens d'ouverture de porte	Réversible
Nettoyage	Solution tiède d'hydrogénocarbonate de sodium
Sécurité	Débrancher avant entretien ; ne pas utiliser d'objets pointus
Pièces de rechange	D'origine Dometic uniquement
Garantie	Sous réserve de respect des instructions d'installation
Matériaux écologiques	Sans CFC/HCFC ; isolant cyclopentane
Type de pose	Libre ou encastré
Raccordement au secteur	Prise de courant mise à la terre

FOIRE AUX QUESTIONS - RH 423 LDAG DOMETIC

Comment régler la température du réfrigérateur ?

La température est réglée automatiquement par commande électronique. Aucun réglage manuel n'est nécessaire.

Que faire si l'appareil ne refroidit pas ?

Vérifiez d'abord les points suivants : la porte est-elle bien fermée ? l'air circule-t-il ? l'appareil n'est-il pas surchargé ? Si le système CUC a arrêté l'appareil, débranchez-le pendant au moins 10 secondes puis rebranchez-le.

Comment procéder au dégivrage ?

Le dégivrage est automatique : un cycle de 2 heures toutes les 22 heures. L'eau s'évacue dans un bac collecteur arrière et s'évapore. Pour accélérer, débranchez l'appareil et laissez la porte ouverte.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil, penchez-le sur le côté, puis démontez les pieds, les charnières et la porte. Replacez la charnière supérieure de l'autre côté, remontez la porte et les pieds. Suivez l'ordre indiqué dans la notice (chapitre 8).

Comment nettoyer l'intérieur du réfrigérateur ?

Videz l'appareil, retirez les clayettes et balconnets. Nettoyez avec une solution tiède d'hydrogénocarbonate de sodium, rincez à l'eau claire tiède et séchez avec un chiffon doux. N'utilisez jamais de produits abrasifs ou chimiques agressifs.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique. Les lampes LED sont montées sur une carte de circuit imprimé ; si elles sont défectueuses, contactez le service après-vente Dometic pour un remplacement.

Où se trouve le numéro de série ?

La plaque signalétique est située à l'intérieur du réfrigérateur. Elle contient le modèle, la référence produit et le numéro de série.

Quel fluide frigorigène est utilisé ?

Le fluide frigorigène est un mélange naturel d'ammoniac (NH3) et d'eau (H2O). L'appareil ne contient pas de CFC/HCFC.

Quelle est la consommation électrique ?

La consommation est de 1,02 kWh/24h sous 120 V CA, avec une puissance absorbée de 75 W.

Le réfrigérateur est-il silencieux ?

Oui, il utilise un refroidisseur à absorption sans compresseur, ce qui le rend très silencieux.

MODE D'EMPLOI RH 423 LDAG DOMETIC

Operating Instructions Mode d'emploi

Veuillez bien tire attentivement ce mode d'emploi avant demettre cet apparéil en service. Si vous devzie vendre ou céder l'appareil ultérieurement, veuillez bien remetre ce mode d'emploi à son nouveau propriétaire.

Veillez à respecter scrupuleusement les directives suivantes d'installation. Au cas où vous n'auriez pas installé l'appareil en vous conformant aux directives d'installation, vous n'auriez plus aucun droit aux prestations de garantie. (Comparez au chapitre 4.1)

Nous vous remercions d'avoir porté votrechioir sur l'un de nos produits. Nous espérons que cet apparéil vous donna rpond longtemps entière satisfaction. Ce mode d'emploi a pour but de vous familiariser avec les symboles suivants et de vous permettre une mise en œuvre efficace et sère de votre apparéll :

Danger lie à une mise en œuvre inappropriée de l'appareil

Recommendations pour l'utilisation de l'appareil

Informations relatives à la protection de l'environnement

L'usage de ce réfrigérateur est destiné uniquement à conserver au frais des denrées alimentaires et des boissons.

Attention!

• Seuls des adultes ont le droit d'exploiter cet apparéil. Ne laissez jamais des enfants jouer avec l' apparéil ou ses éléments de commande.
• Seul un électricien ayant la compétence nécessaire, pourra se charger des travaux électriques indispensablees à l'installation de l'appareil.
• Seul un électricien agréé devra se charger des travaux de maintenance, en utilisant uniquement des pieces de rechange d'origine.
• Toute modification de l'appareil ou de ses composants peut s'avérer dangereuse.
• Faites attention à ce que le cable d'alimentation ne se coince jamais sous l'appareil.
• La surface de quelques composants peut fortement s'échauffer au cours de l'exploitation. Veillez à une aération suffisante, sous peine d'un endommagement de l'appareil ; les denrées périsables à l'intérieur du réfrigerateur pourraient également s'abimer. Veillez bien comparer aux directives d'installation.
• Tout contact avec les surfaces brulantes des composants est à évider. Il faudra donc veiller à placer l'appareil, sa partie arrêtée tournée vers un mur. Tout en veillant à respecter les distances minimales indiquées dans les directives d'installation afin de garantir l'aération nécessaire.
• Débranche toujours l'appareil avant de le dégivrer, de le nettoyer ou d'effectuer des travaux d'entretien.
• N'essayez jamais d'enlever le givre EN UTILISANT UN INSTRUMENT POINTU.
• N'essayez jamais d'employer la force pour enlever le givre adhérant aux nervures de refroidissement. Le givre fondra lors du dégivrage de l'appareil. Veuillez bien comparer aux directives de dégivrage.
  L'appareil est assez lourd. Faites donc attention si vous pouze le déplacer.
• N'essayez enaucun cas de réparer vous-même l'appareil. Des réparatures effectuees par un personnel manquant de I'experience nécessaire, pourront entrainer des blessures corporelles ou des détoriations de l'appareil. Si vous avez besoin de pieces détaches, adressez-vous à votre dépositaire local et demandez explicitement des pieces de rechange d'origine.
• Il est interdirit de stocker des substances toxiques ou explosives au réfrigérateur!

SOMMAIRE

1. Déballage de l'appareil
2. Vue de l'appareil
3. Nettoyage
4. Mise en place de l'appareil

4.1. Directives d'installation

1. Exploitation de l'appareil

5.1. Première mise en service
5.2. Réglage de la température
5.3. System de contrôle de l'agregat (CUC system)

1. Conseils utiles

2. Dégivrage, nettoyage et entretien

7.1.Dégivrage automatique
7.2. Éclairage interieur
7.3. Lampe LED du contrôle automatique de la porte (ADC), (en option)

1. Inverser le sens d'ouverture de la porte
2. Service après-venture

3. Mise en service, caractéristiques techniques

4. 1. Raccordement au secteur

5. Informations relatives à la protection de l'environnement

6. Recyclage

Attention!

Si vous avez des questions concernant la garantie, le service après-vente ou les pieces de rechange, veuillez bien vous adresser à notre réseau de services Dometic.

Les dommages résultat d'un usage inapproprié de l'appareil ne sont pas couverts par la garantie.

Les modifications apportées à l'appareil ou l'utilisation de pieces de rechange qui ne sont pas d'origine Domatic, ne sont pas couvertes par la garantie.

Le non-respect des instructions d'installation ou du mode d'emploi, entraine l'extinction totale de cette garantie.

Veuillez bien préciser le modele d'appareil, la referece du produit et le numero de série si vous foulez contacter le réseau de services Dometic. Vous trouverez ces informations sur la plaque signaletique, située a l'intérieur du réfrigerateur.

1. Déballage de l'appareil

A la réception, assurez-vous après avoir déballé l'appareil qu'il n'a pas été endommagé pendant le transport. En cas de dommages de transport, veuillez bien vous adresser immidiatement à l'entreprises de transport.

2. Vuede l'appareil

RH 423 LDAG

RH 439 LDAG

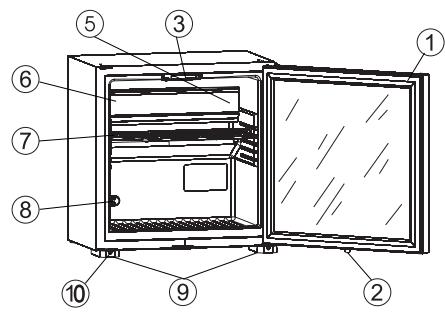

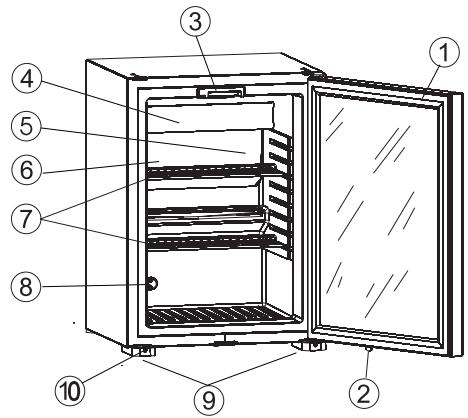

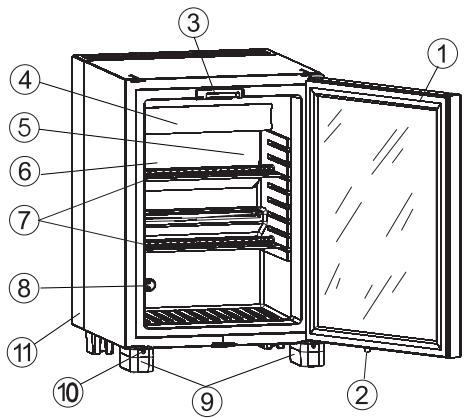

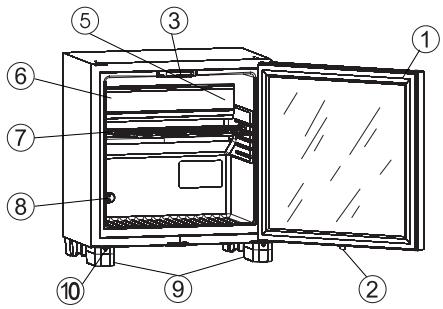

Figure 1.

1. Porte
2. Serrure de porte (si existante)
3. Éclairage interieur
4. Couvercle pour le compartment du bloc réfrigerant
5. Captere de l'évaporateur (derrière l'évaporateur)

6. Évaporateur

7. Clayettes de rangement

8. Capteur d'air

9. Cadre inférieur

10. Lampe LED de l'ADC (si existante)

11. Grille d'airation

AU CAS OÜ LE RÉFRIGÉRATEUR EST ÉQUIPÉ D'UNE SERRURE, DOMETIC ZRT N'ASSUME AUCUNE GARANTIE POUR DES CLÉS PERDUES OU ENDOMMAGEES. VOUS POURREZ COMMANDER UNE NOUVILLE SERRURE SOUS FORME D'UNITE COMPLÉTE.

F

3.Nettoyage

i Nettoyez le refrigerateur a intervalles reguliers et en cas de besoin. Videz l'appareil, puis retirez les clayettes et les balconnets. Nettoyez les surfaces interieures de l'appareil et de la porte, en utilisant une solution tiede d'hydrogenocarbonate de sodium. Rincez ensuite l'appareil a l'eau claire tiede, puis terminez en le sechant a I'aide d'un chiffon non humidifie. N'utilise pas d'eau trop chaudi pour nettoyer les parties en plastique. N'exposez pas ces parties a de I'air trop chaud. Nettoyez regulierement les surfaces exterieures de I'appareil a I'aide d'un chiffon propre et humide.

NE NETTOYEZ JAMAIS L'APPAREIL EN UTILISANT DES PRODUITS CHIMIQUES TROP AGRESSIFS OU DES PRODUITS ABRASIFS.

4. Mise en place de l'appareil

Veillez à respecter les indications suivantes lors de la première mise en service de l'appareil :

• FAITES ATTENTION A CE QUE L'APPAREIL SE TROUVE SUR UNE SURFACE BIEN PLANE.
  LORS DE L'EXPLOitation, LA TUYAUTERIE ARRIRE DE P ET DEGAGER UNE FORTE CHALEUR.
  L'APPAREIL NE FAIT APPEL À AUCUN COMPRESSEUR. ET FONCTIONNE DE CE FAIT TRÉS SILENCIEUSEMENT.
• IL FAUDRA ATTENDRE AU MOINS TROIS HEURES POUR OBTENIR UNE PERFORMANCE FRIGORIFIQUE SIGNIFIANTE.

Au cours du processus de réfrigération, l'appareil transmet la chaleur à l'air ambient par l'intérimédiaire du condensateur (situé à la partie supérieure du panneau arrêté). Une bonne ventilation de l'appareil améliorera de beaucoup sa performance frigorifique.

• Pour garantir son bon fonctionnement, il faudra également veiller à placer l'appareil sur une surface plane. Vous pourrez contrôler très simplement le niveau en posant un verre d'eau sur le couvercle de l'appareil.
• N'exposez pas l'appareil à une source de chaleur directe (soleil, radiateur, four, etc.).

4.1. Directives d'installation

Le réfrigerateur fonctionne au moyen d'un refroidisseur à absorption et est particulièrement silencieux. Ce réfrigerateur a été conçu pour une pose libre, il poursra cependant être aussi encastré si les conditions suivantes, nécessaires à une exploitation et à une performance frigorifique satisfaisantes, sont respectées.

Vous pourrez visser le miniBar dans un meuble, en utilisant les dispositifs de fixation, prevus a cet effet, situés au fond de l'appareil. Ce qui se fera en utilisant les vis (Fig. 2).

Au cours du montage, veillez à respecter les consignes ci-dessous.

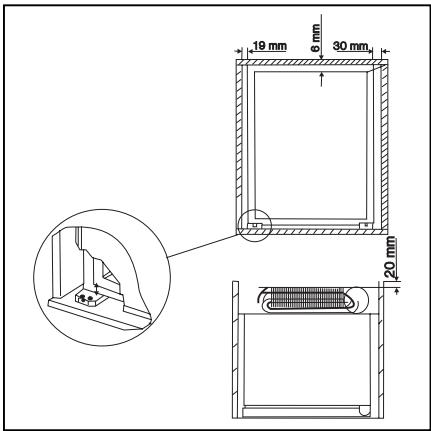

Figure 2.

FAITES BIEN ATTENTION

Veillez à respecter scrupuleusement les directives suivantes d'installation. Au cas où vous n'auriez pasinstallé l'appareil en vous conformant aux directives d'installation,vous n'auriez plus aucun droit aux prestations de garantie.

1. Verifie la planete du réfrigerateur des deux côtes.
2. Il faudra veiller à respecter une distance de 20 mm par rapport aux murs.
3. Veillez à garantir une aération suffisante conformément aux alternatives A, B, C, ou D (fig. 3 à 4)
4. La conduite d'arrivée d'air frais doit être dimensionné à fin de correspondre au moins à 105 mm x de la largeur du réfrigérateur.
5. L'ensemble du bloc réfrigérant doit se couver dans le courant d'air (comper à l'illustration).
6. Veillez à ce qu'aucun appareil ne réchauffe l'air circulant.
7. Il faudra veiller à utiliser des grilles de ventilation dont la section transversale est d'au moins 200cm^2

A

B

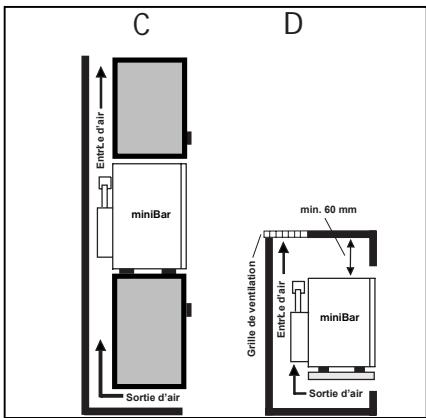

Figure 3
Figure 4

En procedant à l'installation, faites bien attention à tousjours garantir l'accès du cable d'alimentation.

5. Exploitation de l'appareil

Pourmettre l'appareil en marche,branchez la fiche de prise de courant.A une temperature ambiente normale,un réfrigerateur videatteindra sa température de service normale après environ 6a7 heures.

5.1. Première mise en service

• Branchez l'appareil à une prise de courant mise à la masse.
• Le miniBar procédera automatiquement à un test d'autocontrôle. Si l'électronique ne reconnait aucune défaillance, l'appareil commencerà fonctionnes. En cas de reconnaissance d'une défaillance, l'appareil ne commencerpa safonctionner. Il you faudra alors en aviser votre service après vente.

5.2. Réglage de la température

Le réglage de la température du minimum se fait automatiquement, par commande électronique. Ce qui vous évitera un réglage manuel de la température de refroidissement.

5.3. Système de contrôle de l'agrégat (CUC system)

Toutes les 24 heures suivant un dégivrage, l'électronique contrôle le bon fonctionnement de l'appareil en mesurant la chute de température de l'évaporateur. En cas de problème l'appareil s'arrête. Vérifiez alors si le réfrigerateur n'est pas surcharge, si la porte est bien fermée, si la circulation d'air du bloc réfrigerant est suffisante et si l'appareil se trouve sur une surface bien plane. Débranchez l'appareil pour au moins 10 secondes, puis rebranchez-le. Ce qui permettra de redémarrer l'électronique, l'appareil devrait alors fonctionner normalement. Si l'appareil ne recommence pas à fonctionner, vous devrez en informer immeditatement libre service après Dometic.

6. Conseils utiles

Ne surchargez pas l'appareil. Essayez de ne stocker au réfrigerateur que des boissons et/ou des aliments apuravant réfrigerés. Veillez à toutes laisser un espace suffisant entre les denrées alimentaires et les boissons afin de garantir un refroidissement friable et régulier. En cas de surchargement des clayettes, les effets pourront en être des différences indésirables de température à l'intérieur de l'appareil.

7. Dégivrage, nettoyage et entretien

La formation de givre après une certaine période d'exploitation est normale. Cette couche de givre ne devra cependant pas par trop s'épaissir, en raison de son influence négative sur la performance frigorifique.

Le réglage de la température du minimized Bar se fait automatiquement, par commande électronique.

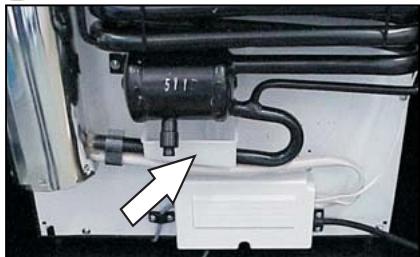

L'eau de dégivrage résultat de la fonte du givre, s'écoulera alors dans un bac collecteur situé à l'arrière du réfrigerateur, en passant par la gouttière et un tube d'écoulement. (Fig. 5). Dans ce bac, l'eau de dégivrage s'évaporera automatiquement dans l'air ambient. Il est donc inutilde vider ce bac manuellement.

Pour arrer ter l'appareil, il vous suffira de le débrancher ; n'oubliez pas de laisser ensuite la porte ouverte. Le dégivrage une fois effectué, nettoyez l'intérieur de l'appareil à l'aide d'un chiffon propre et humide.

F
Figure 5.

7.1. Dégivrage automatique

La première phase de dégivrage commenceré environ 39 heures après la première mise en service et durera environ deux heures.

L'appareil fonctionnera ensuite 22 heures sans interruption, ce cycle sera suivi d'une phase de dégivrage durant deux heures.

7.2. Éclairage interieur (Fig. 6)

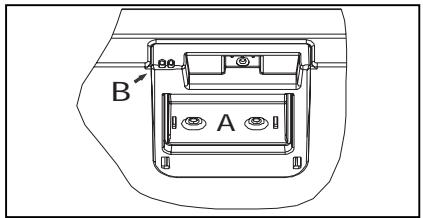

Deux lampes LED (A) situées sur une carte de circuit imprimé, éclaireront l'intérieur de l'appareil en cas d'ouverture de la porte.

Les deux capteurs (B) détectent une porte ouverte et commandent l'allumage des lampes LED en conséquence.

Figure 6.

7.3. Contrôle automatique de la porte (ADC) en option

La lampe LED du pied filé (Figure 7 A) signalera une ouverture évientuelle de la porte du miniBar. Dans ce cas :

1. Ouvrez le minimized, vérifiez-en le contenu, remplissez-le en cas de besoin.
2. Remettez ensuite le signal de la porte à zéro en dirigeant la télécommande vers le capteur de la porte (Figure 6 B) et en appuyant sur la touche.
3. Fermez le miniBar.

Figure 7.

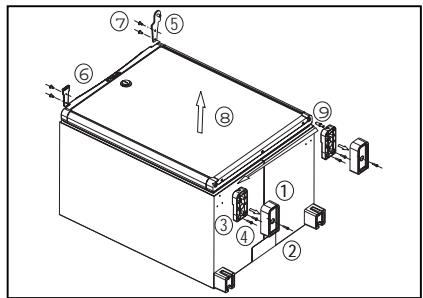

8. Inverser le sens d'ouverture de la porte (Figure 8)

Afin de ne pas endommager le boulon de charniere, veillez à respecter l'ordre suivant en inversant le sens d'ouverture de la porte :

• Débranche la fiche de prise de courant.
• Penchez l'appareil sur le côte en faisant bien attention.

Figure 8.

• Demontez les deux pieds filetés (1) en desserrant les vis (2).
• Demontez les quatre vis (4), puis retirez les deux pieds fixes (3).
• Demontez les quatre vis (7), la charnière supérieure (5) ainsi que la cache (6)
• Retirez la porte (8) avec la charnière supérieure (5) du corps de l'appareil.
• Insérez la charnière supérieure (montée sur la miniBar) et la cache dans la rainure située de l'autre côté, puis serrez les quatre vis (7).
• Insérez la porte dans la charnière supérieure, puis redresse-la.
  Montez les pieds fixes (3) avec les boulons de charnière, situés de l'autre côte (9).
  Montez les deux pieds filetés (1)
• Contrôlez si la porte se laïsses facilement fermer et si elle est bien étanche.

9. Service après-venture

Veuillez bien contrôle d'abord les points suivants avant de contacter notre service après-vente:

Problème	Raison possible	Solution
La performance frigorifique de l'appareil est insuffisante.	Le compartment refroidisseur content une trop grande quantité d'alments chauds.	Réduire le volume des denrées stockées.
	La porté est mal fermée.	Bien fermer la porte.
	L'air ne peut pas circuler dans le compartment refroidisseur.	Laissez un espace suffisant entre les denrées alimentaires afin que l'air puisse circérer.
L'appareil ne refroidit pas.	Le régulateur automatique de contrôle a arrêté l'appareil.	Cf. paragraphe 5.3.
L'appareil ne refroidit pas, l'éclairage ne fonctionne pas.	La fiche d'alimentation est mal branchée dans la prise de courant	Brancher correctement la fiche d'alimentation.
	La prise de courant n'est pas alimentée.	Vérifiez la prise de courant.

Si l'appareil ne fonctionne toujours pas de manière satisfaisante après la vérification des points ci-dessus, vuillez bien contacter le service après-vente. Décrivez le problème et n'oublier pas de préciser le type d'appareil, le modele ainsi que la référence du produit et le numero de série.

(Vous trouvrez tous les détails sur le modele d'appareil, la reférence du produit et le nombre de série sur la plaque signalétique qui se trouve à l'intérieur du réfrigérateur.)

Dans le cas d'un apparéil défecteurs, contactez vous deposeraire local le plus proche. Vous trouvrez son adresse dans l'annuité téléphonique.

10. Mise en marche

\section*{Caracteristiques techniques}:

Modèle	RH 423LDAG	RH 439LDAG
Type	MB20-60	MB20-60
Contenance utilis	23 litres	24,5 litres
Alimentation secteur	120 V (CA)	120 V (CA)
Courant absorbé	75 W	65 W
Consommation d'énergie	1,02 kWh/24h	1,15 kWh/24h
Classe climatique	N	N
Fluide frigorigène	159g H2O+86g NH3	147g H2O+98g NH3

10.1. Raccordement au secteur

La mise sous tension de l'appareil ne se fera qu'avac la tension indiquée sur la plaque signalétique. L'appareil ne doit être branché qu'a une prise de courant mise à la terre et conforme aux réglementations locales en vigueur.

Seul un électricien ou d'autres personnes ayant la compétence nécessaire, pourront se charger des travaux électriques indispensablees au branchement de l'appareil.

Le fabricant decline toute responsabilité au cas de non observance de ces consignes de sécurité.

Exigences électriques

Avant demettre l'appareil en marche,assurez-vous que la tension de secteur correspond a la valeur indiquee sur la plaque signaletique.

11. Informations relatives à la protection de l'environnement

L'appareil ne contient pas de CFC/HCFC.

Le fluide frigorigène mis en œuvre est l'ammoniaque (un composé naturel d'hydrogène et d'azote).

Le cyclopentane ne présente antioxidant potential d'appauvissement de la couche d'ozzone, a été utilisé comme isolant thermique dans la mousse de polyurethane.

Le chromate de sodium est utilisé comme agent anti-corrosion (dosé à moins de 2 % du pourcentage pondéral du fluide frigorigène).

12. Recyclage

Après avoir déballé l'appareil, les matériaux d'emballage devraient être acheminés vers notre site local de collecte des déchets. En fin de vie, il est recommendé de confier l'appareil à une entreprise spécialisée de collecte et de recyclage qui pourra assurer la récapération des matériaux recyclables et un recyclage écologique de l'appareil.

Cet apparéil est conforme aux directives suivantes:

ANSI/UL STD:250

CAN/CSA-C22.2 No.63-93
