PAM 0520 - Purificateur d'air BOSCH - Notice d'utilisation et mode d'emploi gratuit

Marque	BOSCH
Modèle	PAM 0520
Type d'appareil	Purificateur d'air / Climatiseur mobile
Alimentation électrique	220-240 V ~ 50 Hz, avec prise de terre
Fusible recommandé	10 A à action lente
Fonctions	Climatisation, Déshumidification, Purification de l'air (ventilation)
Filtre de base	Lavable, nettoyage régulier recommandé
Filtre purificateur	Optionnel (réf. PAZ10000), changement annuel
Accessoires inclus	Ventouse, tube d'évacuation d'air, diffuseur, bouchon
Accessoires optionnels	Traversée de mur (PAZ11001), Coulisse balcon (448069)
Distance minimale des surfaces	20 cm
Attente avant rallumage	3 minutes
Rangement du tube	Pliage vers l'arrière, fixation par crochet diffuseur
Nettoyage extérieur	Chiffon doux, eau tiède, détergent doux
Température minimale en déshumidification	18 °C

FOIRE AUX QUESTIONS - PAM 0520 BOSCH

Comment nettoyer le filtre de base ?

Ouvrez la porte frontale en appuyant sur les clips latéraux. Retirez le filtre de base en appuyant sur le clip supérieur. Lavez-le à l'eau courante, séchez-le et remettez-le en place. Ne pas utiliser de lave-vaisselle.

Comment vider le réservoir d'eau condensée ?

Lorsque le témoin lumineux s'allume, l'appareil arrête de refroidir. Débranchez-le, inclinez-le légèrement, retirez le tube d'évacuation de l'eau et enlevez le bouchon pour évacuer l'eau. Replacez le bouchon et le tube après vidange.

L'appareil ne refroidit pas suffisamment, que faire ?

Vérifiez que le tube d'évacuation n'est pas trop plié et ne dépasse pas 140 cm. Assurez-vous que le bouchon du tube d'évacuation d'eau est en place. Fermez la fenêtre au maximum avec la ventouse et fermez les volets pour limiter le rayonnement solaire.

Quel est le temps d'attente avant de rallumer l'appareil ?

Après avoir éteint l'appareil, attendez environ 3 minutes avant de le rallumer pour garantir un fonctionnement correct.

Comment installer le filtre purificateur optionnel ?

Retirez le filtre de base. Insérez le filtre purificateur dans son positionneur (crochets inférieurs d'abord). Placez l'ensemble dans l'appareil en enclenchant le clip supérieur jusqu'au 'clic'. Refermez la porte.

Comment évacuer l'air chaud vers l'extérieur ?

Utilisez la ventouse pour maintenir la fenêtre entrouverte. Introduisez le diffuseur entre le battant et le chambranle. Vous pouvez aussi utiliser l'accessoire coulisse balcon ou la traversée de mur pour une installation fixe.

L'appareil fait un bruit d'eau, est-ce normal ?

Oui, un bruit cyclique d'eau ou de clapotement est normal. Il est dû au fonctionnement de la pompe qui fait circuler l'eau pour améliorer la puissance de refroidissement.

Comment ranger l'appareil en fin de saison ?

Videz le réservoir d'eau. Pilez le tube d'évacuation vers l'arrière de l'appareil et fixez-le à l'aide du crochet diffuseur. Nettoyez le filtre de base et rangez l'appareil dans un endroit sec.

Puis-je utiliser une rallonge électrique ?

Oui, à condition qu'elle soit dotée d'une prise de terre, d'une section d'au moins 1,5 mm² par borne et d'une longueur inférieure à 25 mètres.

Que faire si le témoin de réservoir plein s'allume ?

Placez l'appareil sur une surface plane. Si le témoin reste allumé, vidangez le réservoir d'eau interne comme indiqué dans la section Climatisation. Si le symbole apparaît à l'écran, contactez le service technique.

MODE D'EMPLOI PAM 0520 BOSCH

Protection de l'environnement

Conseils pour jeter l'emballage 36 Conseils pour jeter votre ancien appareil 36 Conseils pour économiser de l'énergie 36

Remarques importantes

Avant de brancher votre appareil 37 Dans le cas où il y aurait des enfants dans le foyer 37

Présentation de votre nouvel appareil

Description de l'appareil 38 Panneau de commande 39 Description des accessoires 40

Conditions d'utilisation

Conditions d'utilisation 40 Conditions de transport 41

Mode d'emploi

Préparations de l'appareil 41 Possibilités d'évacuer de l'air vers l'extérieur 41 Climatisation 42 Déshumidification 45 Purification de l'air 45 Chauffage 46

Nettoyage et entretien

Nettoyage de l'appareil 47 Nettoyage et changement des filtres purificateurs 47 Conditions de rangement 48 Avant utilisation en début de saison 48

Conseils qui vous épargneront des appels au Service Technique

Conseils généraux de fonctionnement 49 Conseils généraux sur le niveau de bruit 49 Service Technique / Garantie 50

Conseils pour jeter l'emballage

Respectez l'environnement au moment de jeter l'emballage de votre appareil. - Nos produits sont soigneusement emballés pour le transport. Tous les matériaux utilisés pour l'emballage respectent l'environnement (les cartons sont fabriqués à partir de papier recyclé) et peuvent être recyclés. En recyclant l'emballage, vous contribuez, d'une part, à la réduction de la consommation de matières premières et, d'autre part, à éviter la saturation des décharges d'ordures. - Contribuez de façon efficace à la protection de l'environnement en utilisant l'emballage de façon appropriée. Pour cela, emmenez-le au point de recyclage municipal le plus proche ou, s'il l'accepte, vous pouvez rendre l'emballage au commerçant qui vous a vendu l'appareil.

Conseils pour jeter votre ancien appareil

• Débranchez l'appareil du secteur et coupez le câble de branchement. Les appareils comportent des matériaux recyclables pouvant être récupérés, ainsi que des matériaux dangereux (tels que des métaux lourds ou des fluides réfrigérants) qui peuvent polluer le sol ou l'atmosphère. Contribuez activement à la protection de l'environnement en vous assurant que votre ancien appareil est mis à la ferraille tout en respectant l'environnement. Pour cela, déposez l'appareil dans un point officiel de collecte ou de recyclage de matériaux (votre mairie vous indiquera le point de collecte le plus proche). Les appareils contiennent des réfrigérants qui doivent être éliminés conformément à la norme en vigueur. Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Conseils pour économiser de l'énergie

Lors de l'utilisation, votre appareil consomme de l'énergie, ce qui a un impact sur l'environnement. Il faut essayer d'améliorer l'efficacité de l'appareil et donc de diminuer la consommation.

Éteignez l'appareil d'air lorsque vous n'en avez pas besoin. Choisissez une température appropriée, des températures trop basses entraînent une consommation d'énergie élevée. Placez l'appareil dans un endroit éloigné des sources potentielles de chaleur (rayonnement solaire, etc.) et bien aéré. Assurez-vous que l'appareil est installé correctement. Lorsque l'air conditionné est en fonctionnement, on peut économiser jusqu'à 30 % d'énergie en réduisant l'entrée de chaleur dans la pièce grâce à l'installation de stores, persiennes ou rideaux sur les surfaces vitrées. Utilisez les accessoires que comporte l'appareil ainsi que les accessoires spécifiques décrits dans la partie "Description des accessoires" afin de minimiser l'entrée d'air extérieur dans la pièce. En cas d'utilisation d'accessoires requérant la pratique de trous dans les murs ou les fenêtres, il est conseillé de réduire au maximum les espaces et de les boucher avec de la silicone, du plâtre ou un autre matériau de ce type afin d'éviter que de l'air ne passe à travers ces espaces. Afin d'éviter une perte d'efficacité de votre appareil et donc une dépense d'énergie supérieure, il est conseillé de suivre les

instructions relatives à la mise en place du tube d'évacuation d'air selon les recommandations du fabricant (voir "Possibilités d'évacuer de l'air vers l'extérieur").

Évitez de trop plier et d'étirer inutilement le tube expulseur d'air. Pour évacuer l'air chaud dans le cas de fenêtres coulissantes, installez l'accessoire qui empêche l'entrée d'air chaud extérieur et optimise l'efficacité. Vérifiez que les raccordements entre le tube d'évacuation d'air et les manchons (collecteur et diffuseur) sont corrects. Voir "Préparation de l'appareil".

Assurez-vous que le diffuseur est placé de telle façon que la fenêtre puisse être fermée au maximum afin d'empêcher l'entrée d'air extérieur. Assurez-vous que les entrées et les sorties d'air ne sont pas obstruées. Gardez-les propres et exemptes de saleté, de poussière et de corps étrangers. Assurez-vous que les filtres de l'appareil sont propres et qu'ils sont installés correctement (voir "Nettoyage et Entretien"). En été, aérez l'habitation lorsque l'air extérieur est le plus frais (tôt le matin et pendant la nuit).

Remarques importantes

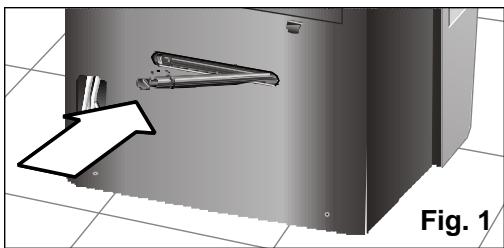

Avant de brancher votre appareil

Lisez le mode d'emploi avant d'utiliser l'appareil pour la première fois. Il comporte des informations importantes, aussi bien sur l'utilisation que sur la sécurité et l'entretien. Conservez ce mode d'emploi. Il peut éventuellement servir à un autre utilisateur. Ne mettez pas en marche un appareil endommagé. Le montage et le branchement de votre appareil doivent être effectués conformément aux instructions de montage et à la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous risquez de perdre la garantie. - Nos appareils sont conformes aux normes de sécurité en vigueur. Seuls des techniciens compétents en la matière sont autorisés à les réparer. C'est votre sécurité qui est en jeu. Assurez-vous que le bouchon d'évacuation est bien à sa place car il peut s'être déplacé pendant le transport, Fig.1.

Le fabricant signale que l'utilisation de ces appareils est exclusivement dédiée à un usage domestique et/ou commercial ; on entend par commercial les bureaux ou les pièces de taille et caractéristiques similaires à celles qui sont spécifiées dans les catalogues commerciaux. L'usage industriel, on entend par ce terme l'usage dans des grandes surfaces ou près de sources de chaleur non ambiantes (résistances, radiateurs, etc...), n'est pas garanti.

Dans le cas où il y aurait des enfants dans le foyer

Ne pas s'asseoir, monter ou s'appuyer sur la porte frontale ou sur l'appareil d'air conditionné. L'appareil pourrait se renverser et causer des dommages corporels et/ou matériels. Ne permettez pas aux enfants de jouer avec l'appareil d'air conditionné ou de le manipuler. Tenez les petits enfants éloignés de l'appareil d'air conditionné, spécialement si sa porte frontale est ouverte, pour éviter qu'ils ne se suspendent ou ne s'appuient à la porte, et empêcher ainsi le renversement de l'appareil. Ne permettez pas aux enfants de jouer ou d'introduire des objets dans les sorties d'air, et dans le reste des cavités de l'appareil.

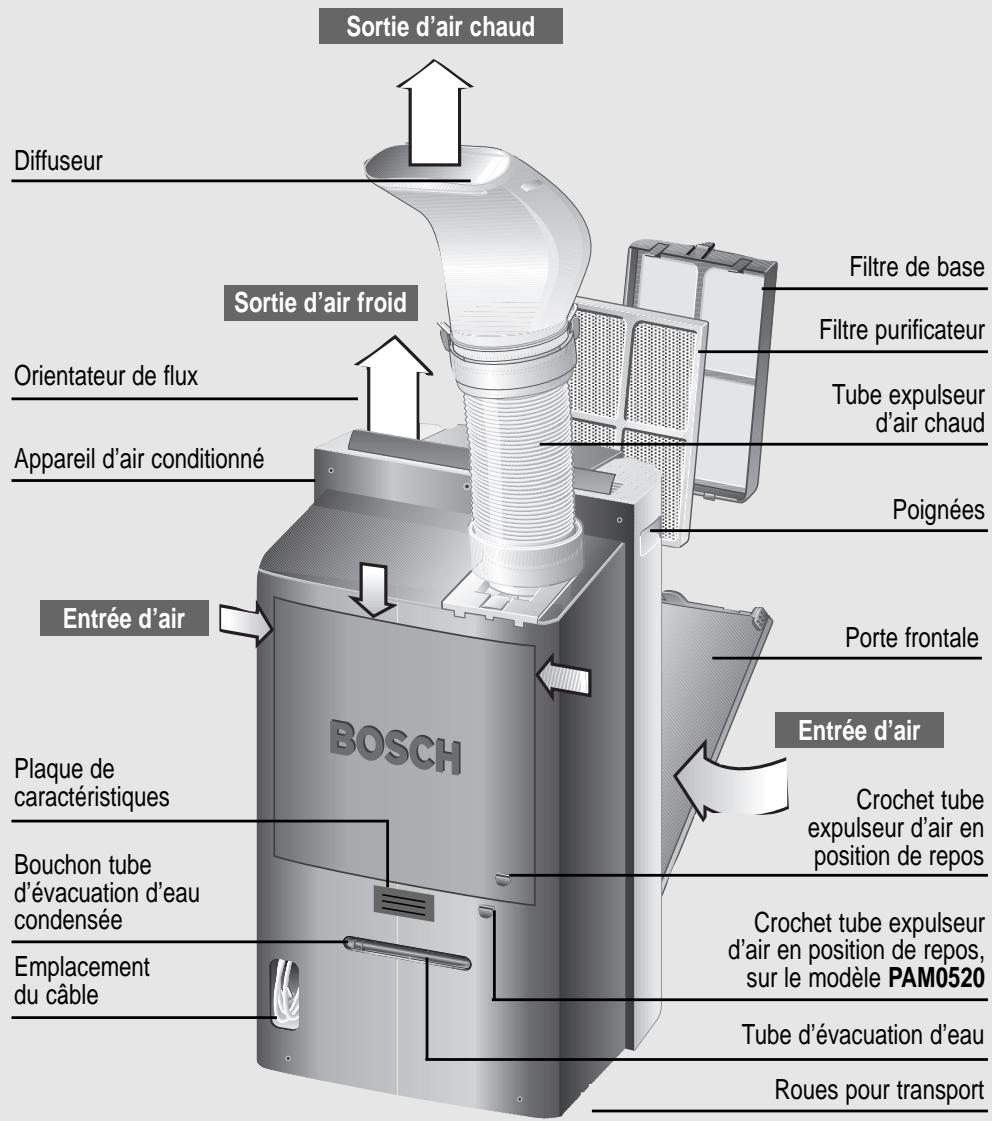

Description de l'appareil

Fig. 2

Présentation de votre nouvel appareil

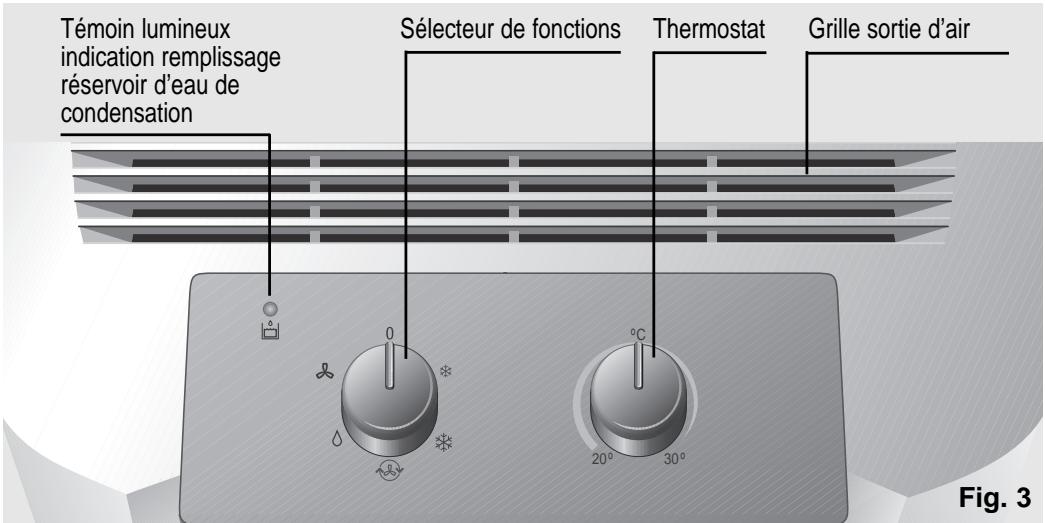

Panneau de commande

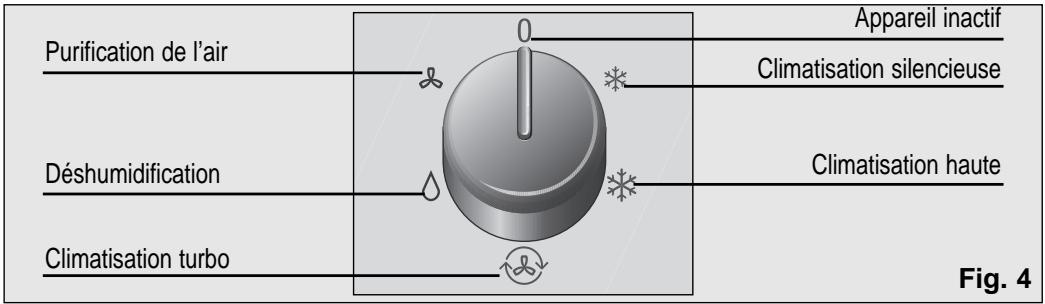

Modèle PAM0520 / PAM0540

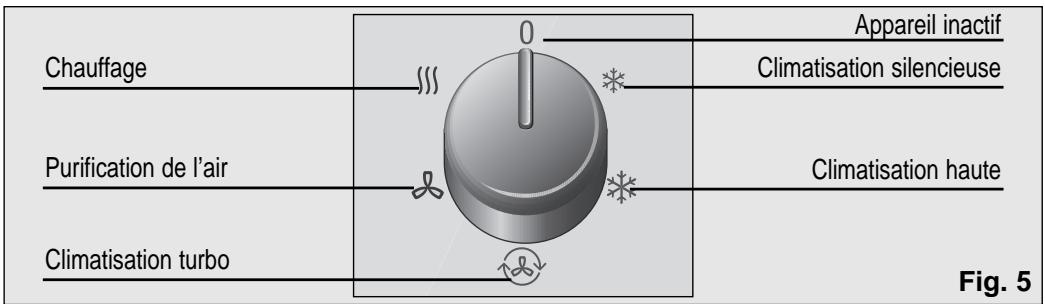

Modèle PAM0530

Description des accessoires

	Ventouse	Filtredebase	Filtrepurificateur	FiltredoubleactifArt. Nr.:PAZ10000	Traversée de murArt. Nr.:PAZ11001	CoulissebalconArt. Nr.:448069
PAM0520	✓	✓		●	●	★
PAM0540	✓	✓	✓	●	●	★
PAM0530	✓	✓	✓	●	●	★
Dimensionsenv.mini / maxi largeur) cm.					Ø mur14 cm	70x10/205x10

√ Accessoires de série : Ces accessoires sont livrés avec l'appareil. - Accessoires en option : Ces accessoires pourront être obtenus auprès du service officiel de la marque ou chez des distributeurs agréés. ★ Accessoires en option : Ces accessoires ne pourront être acquis qu'auprès du service officiel de la marque.

Conditions d'utilisation

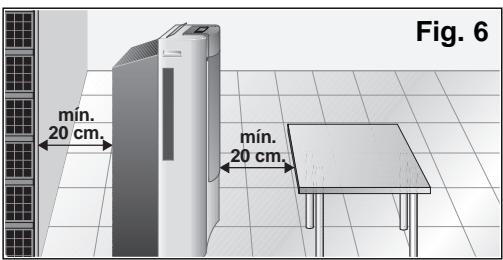

Conditions d'utilisation

Cet appareil doit être branché sur secteur sur 220/240 V et 50 Hz, avec prise de terre. Protection grâce à un fusible de 10 A à action lente. En cas d'utilisation d'une rallonge, celle-ci devra comporter une prise de terre, sa section devra être, au minimum, de 1,5 mm² par borne et elle devra mesurer moins de 25 m. Le câble de branchement sur secteur dispose d'un logement dans la partie postérieure de l'appareil. Voir Fig. 2. Ne laissez pas entrer d'eau, ne couvrez pas les entrées et les sorties d'air de votre appareil.

• Par sécurité, avant de brancher votre appareil, assurez-vous qu'il se trouve à une distance d'au moins 20 cm de toute surface, Fig. 6.

Attention !

Si, pour une raison quelconque, il était nécessaire de changer le câble de branchement sur secteur électrique, ceci

devra être réalisé par un service d'assistance agréé par le Service Technique Officiel.

Il convient de rappeler qu'après avoir éteint l'appareil il faut attendre environ 3 minutes avant de le rallumer. C'est le temps nécessaire pour garantir un fonctionnement correct de l'appareil.

Évitez d'entrer en contact direct avec l'air expulsé par le tube expulseur.

L'appareil compte des roues afin de faciliter son transport. Si nécessaire, vous pouvez l'incliner pour faciliter son transport. Dans ce cas, il convient d'attendre au moins une heure avant de brancher à nouveau l'appareil.

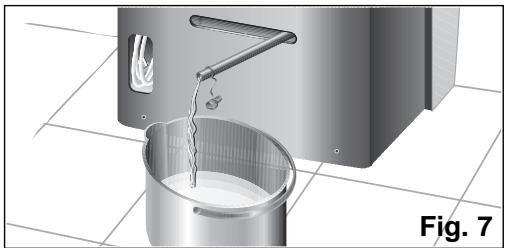

Avant, retirez l'eau de condensation se trouvant dans le réservoir interne en sortant le tube d'évacuation de l'eau de son logement et en retirant le bouchon, Fig. 7, pour évacuer l'eau générée. Une fois que le réservoir est vide, n'oubliez pas de remettre le bouchon en place et le tube dans son logement.

Mode d'emploi

Préparation de l'appareil

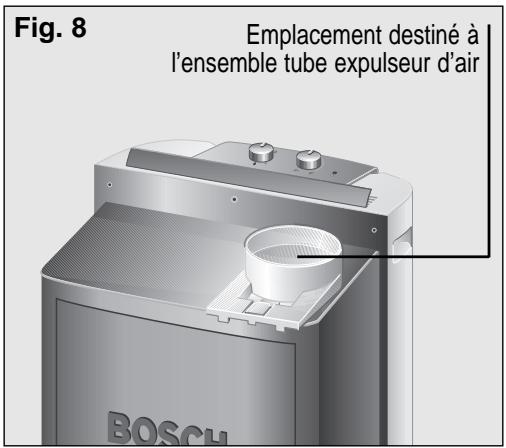

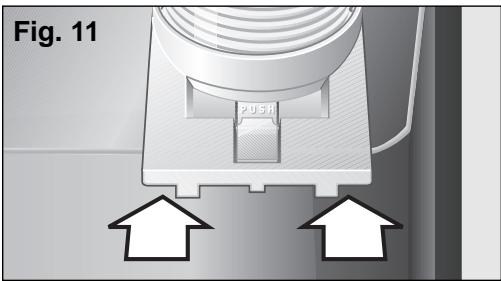

Mise en place du tube expulseur d'air et des accessoires dans l'appareil

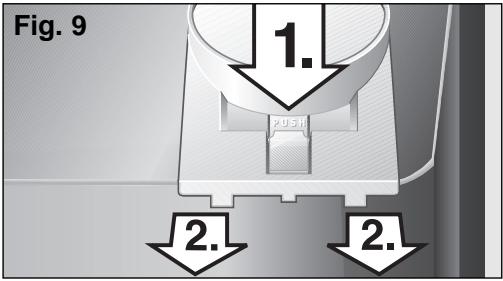

Placez le tube d'évacuation d'air dans le raccord avec languette "push" et le visser vers la gauche, Fig. 8.

Si cela vous semble plus simple, vous pouvez aussi retirer le raccord de l'appareil en appuyant sur la languette "push" et en le glissant vers l'extérieur. Fig. 9.

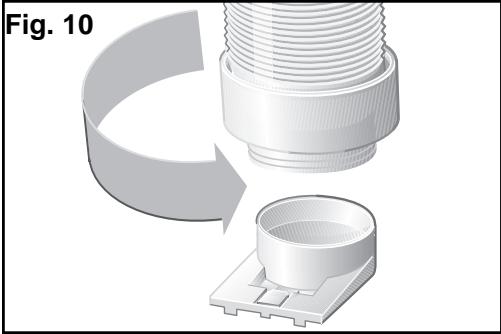

Une fois à l'extérieur, vissez le tube d'évacuation d'air selon la fig. 10, en vous assurant qu'il est parfaitement fixé.

Aussitôt, placez cet ensemble dans l'appareil en le glissant dans son emplacement (Fig. 11).

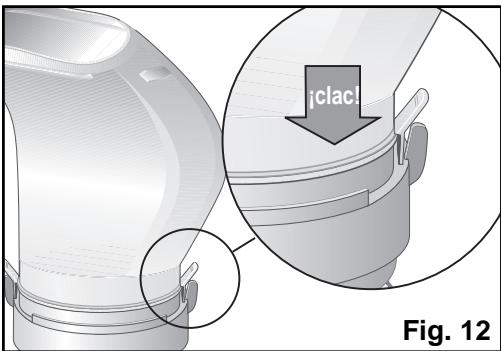

Fixation du diffuseur sur le tube d'évacuation d'air

Placez le diffuseur dans l'extrémité libre du tube en appuyant légèrement les deux parties jusqu'à ce que vous entendiez un « clac ». Assurez-vous que les clips sont fermés pour éviter que le diffuseur ne tombe (Fig. 12).

Possibilités d'évacuer l'air vers l'extérieur

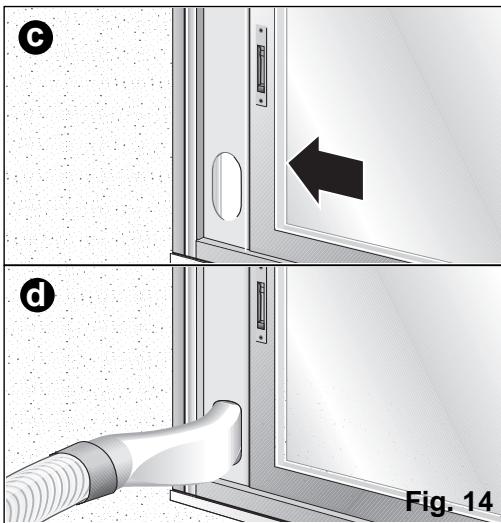

Installation mobile

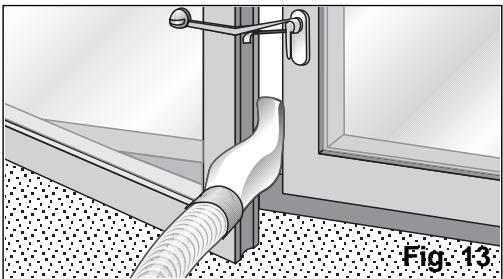

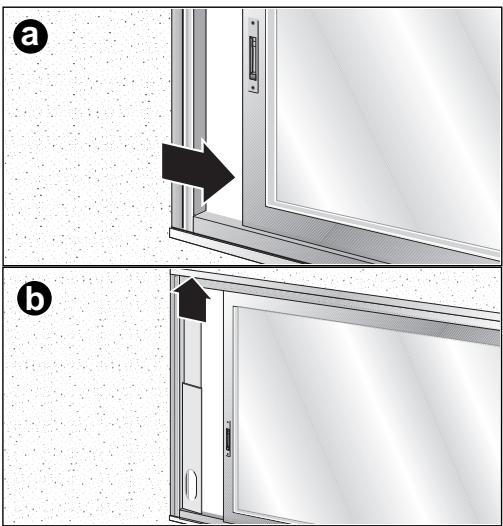

Entrouvrez la fenêtre et introduisez le diffuseur entre le battant et le chambranle. Fermez la fenêtre au maximum et maintenez-la ainsi grâce à la ventouse fournie (Fig. 13).

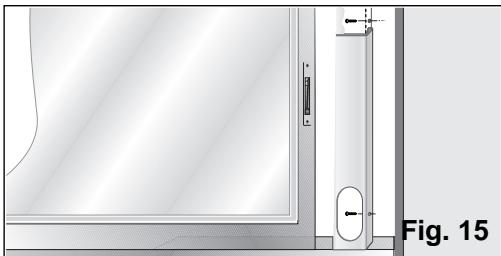

• Il est également possible d'utiliser l'accessoire d'installation coulissante fenêtre / balcon (voir Description des accessoires). Fig. 14 : a, b, c, d. Celui-ci sert aussi bien pour les fenêtres horizontales que verticales / les balcons.

- Pour pouvoir être fixé à la fenêtre / au balcon, il comporte deux orifices latéraux. Avec deux tournevis (non fournis avec l'accessoire), l'utilisateur pourrait le fixer au chambranle ou au mur pour qu'il ne puisse bouger ou tomber (Fig. 16).

Installation fixe

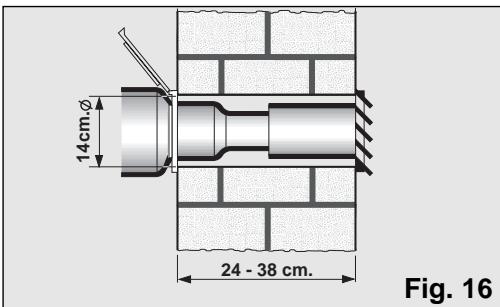

Elle s'effectue en utilisant l'accessoire traversée de mur. Voir "Description des accessoires".

Pour expulser l'air chaud à travers le mur, il faut pratiquer un orifice de 14 cm de diamètre dans celui-ci afin de placer la traversée (Fig. 16).

Retirez le diffuseur et connectez le tube expulseur d'air à l'accessoire.

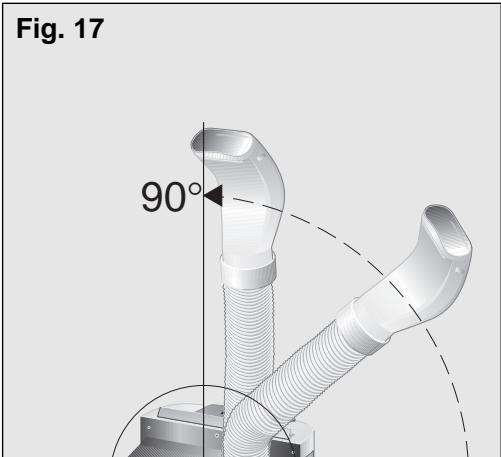

Remarques :

N'étirez pas le tube expulseur d'air chaud inutilement (longueur maximale 140 cm). Au moment de mettre le tube en place, ne le pliez pas trop. Si cela était le cas, l'air chaud ne pourrait pas sortir correctement, ce qui pourrait entraîner une diminution de la puissance frigorifique et du rendement.

Pour atteindre l'efficacité de réfrigération maximale et le niveau de bruit minimum, il est conseillé de placer le tube expulseur à une hauteur supérieure à la hauteur totale de l'appareil (Fig. 17).

Climatisation

L'appareil refroidit, purifie et déshumidifie simultanément l'air ambiant, créant ainsi un climat agréable.

Dirigez le tube expulseur de l'air chaud vers l'extérieur. Afin d'éviter un bruit excessif et une perte d'efficacité, il faut positionner le tube expulseur d'air de la façon indiquée sur la Fig. 13. Voir "Possibilités d'évacuer de l'air vers l'extérieur". Vérifiez que le bouchon, Fig. 1, est placé dans le tube d'évacuation afin d'empêcher que l'eau ne sorte à l'extérieur et ne mouille la surface d'accueil. Levez l'orientateur d'air situé dans la partie supérieure de l'appareil. Sur les modèles PAM0530, cet orientateur d'air n'est pas monté sur l'appareil à l'acquisition. Voir figures 26 et 27 dans la partie chauffage. Sélectionnez la fonction climatisation silencieuse, haute ou turbo, Fig. 18.

Positionnez le thermostat sur la température voulue, Fig. 19. Si l'appareil se débranche automatiquement car la pièce a atteint la température sélectionnée, il faudra attendre que la température ambiante augmente de 2 à 3 °C pour qu'il se remette en marche.

Fig. 19

Pendant le fonctionnement en mode air conditionné, une partie de l'eau condensée générée est évaporée de façon automatique et est évacuée vers l'extérieur en même temps que l'air expulsé, à travers le tube expulseur d'air chaud.

Dans des conditions de forte humidité, l'appareil accumulera de l'eau condensée dans le réservoir interne. Lorsqu'un certain niveau sera atteint, le témoin s'allumera, Fig. 3, indiquant que le réservoir d'eau condensée est plein et qu'il faut le vider. Dans ce cas, l'appareil arrête de refroidir et vous devrez évacuer l'eau de la façon indiquée dans "Conditions de transport", Fig. 7.

Il est recommandé d'éteindre l'appareil pendant l'évacuation d'eau.

Attention !

Nous vous rappelons qu'une fois que l'appareil est éteint, il faut attendre environ 3 minutes avant de le rallumer. C'est le temps nécessaire pour garantir un fonctionnement correct de l'appareil.

Déshumidification

Avec ce mode de fonctionnement, l'appareil réduit l'humidité de l'environnement et purifie ce dernier.

Réglez le thermostat en position de température minimale, Fig. 20.

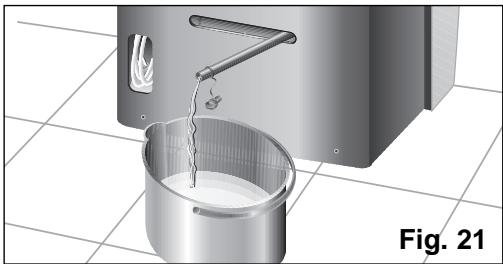

Placez un récipient à la sortie du tube et retirez le bouchon pour récupérer l'eau condensée, Fig. 21.

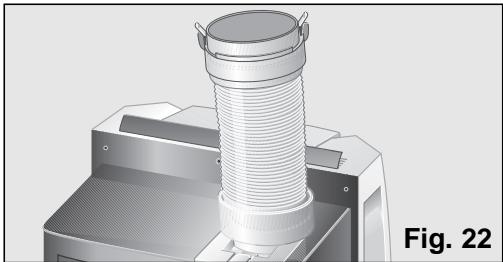

Enlevez le diffuseur et mettez le tube expulseur d'air dans la position indiquée sur la Fig. 22. Si vous le désirez, il est également possible de démonter complètement le tube expulseur.

Levez l'orientateur d'air situé dans la partie supérieure de l'appareil. Sur les modèles PAM0530, cet orientateur d'air n'est pas monté sur l'appareil à l'acquisition. Voir figures 25 et 26 de la partie chauffage. - Branchez l'appareil sur secteur. Sélectionnez sur le bouton sélecteur de fonctions la fonction déshumidification correspondante, selon votre modèle d'air conditionné. Pour les modèles avec chauffage électrique et pour le reste des modèles.

Fig. 23

Attention !

La quantité d'eau déshumidifiée peut varier selon les conditions ambiantes (Voir « Renseignements Techniques »).

Pour changer de fonction, n'oubliez pas de mettre le bouchon du tube d'évacuation d'eau. Dans le cas contraire, de l'eau sortirait lorsque l'appareil fonctionne.

N'oubliez pas que pour que l'appareil fonctionne, la température ambiante doit être supérieure ou égale à 18 °C.

En mode de déshumidification, la température de la pièce augmente légèrement.

Purification de l'air

Cette fonction permet que l'air circule à nouveau à l'intérieur de la pièce (ventilation) tout en le faisant passer par un système de filtrage.

L'appareil est équipé d'un filtre de base (installé dans l'appareil) et d'un filtre purificateur (sauf dans les modèles PAM0520) qui doit être installé par l'utilisateur. Voir la rubrique "Installation du filtre purificateur" afin d'éviter :

• Pollens, bactéries et poussière.

Placez le tube expulseur d'air dans la même position que dans le mode déshumidification. Levez l'orientateur d'air situé dans la partie supérieure de l'appareil. Sur les modèles PAM0530, cet orientateur d'air n'est pas monté sur l'appareil à l'acquisition. Voir figures 25 et 26 de la partie chauffage.

• Branchez l'appareil sur secteur. Sélectionnez la fonction de purification à l'aide du sélecteur de fonctions, Fig. 24.

Dans les cas et sur les modèles où ils sont présents, nous vous recommandons de laisser les filtres en option installés, quelle que soit la fonction choisie (climatisation, déshumidification, purification de l'air). Vous obtiendrez ainsi une efficacité de purification optimale.

Remarque :

En raison de la configuration interne des modèles PAM0520, en mode ventilation, de l'air est également évacué vers l'extérieur. Afin de réduire la sensation de bruit, il est recommandé d'enlever le tube d'évacuation d'air.

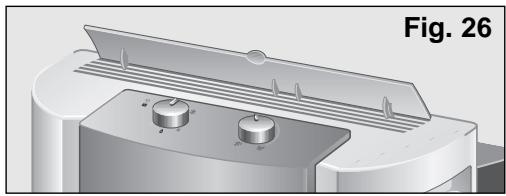

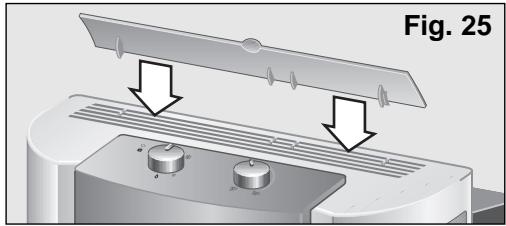

Chauffage (sur le modèle PAM0530 uniquement)

En position 山 l'appareil chauffe l'air de la pièce jusqu'à ce que la température voulue soit atteinte, et purifie en même temps l'air ambiant.

• Branchez l'appareil sur secteur. Placez le tube expulseur d'air de la même façon que pour la fonction déshumidification. Sur les modèles PAM0530, cet orientateur d'air n'est pas monté sur l'appareil à l'acquisition. Pour une meilleure distribution du flux d'air, le fabricant recommande son installation au préalable. Le mode de positionnement de l'orientateur est indiqué sur les figures jointes.

Sélectionnez la fonction chauffage, Fig. 27.

Positionnez le thermostat sur la température voulue. Une fois cette température atteinte, l'appareil se déconnectera automatiquement et se connectera à nouveau lorsque la température aura diminué de 2 - 3°C

Attention!

Ne couvrez pas les entrées et les sorties d'air de l'appareil !

Nettoyage de l'appareil

• Par mesure de sécurité, avant de nettoyer l'appareil, il est recommandé de le débrancher. L'appareil peut être nettoyé avec un chiffon ou une éponge, de l'eau tiède et un détergent doux. N'utilisez jamais d'eau chaude (à plus de 40°C), d'eau de javel, d'essence, d'acides, d'éponges abrasives, de brosses ou de détergents abrasifs et évitez que de l'eau n'entre dans l'appareil. Ne nettoyez pas l'appareil avec un tuyau d'arrosage ni avec de l'air à pression.

Nettoyage et changement des filtres purificateurs

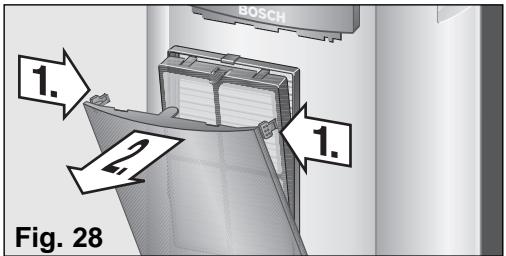

Pour ouvrir la porte frontale de l'appareil (il n'est pas nécessaire de la retirer), il suffit d'appuyer sur les clips latéraux de celle-ci, (Fig. 28, 1.) et de tirer vers vous. (Fig. 28, 2.). La porte comporte une butée jusqu'à laquelle elle s'ouvre sans risque de tomber.

Tous les modèles comportent un filtre d'air de base qu'il faut nettoyer au bout d'un certain temps, Fig. 29. Pour cela, il suffit d'appuyer sur le clip situé sur la partie supérieure et de le retirer, Fig. 30. Pour le laver, il suffit de le passer sous l'eau courante, de le sécher et de le remettre à sa place.

Filtre de base lavable Fig. 29

Attention! N'introduisez pas le filtre de base dans le lave-vaisselle. Le matériel plastique qui le compose n'est pas approprié au lave-vaisselle et ne résiste pas aux températures élevées des programmes de lavage. Il finirait par se déformer ou même se rompre.

Fig. 30

Le filtre purificateur inclus dans l'appareil (selon modèles) devra être installé par l'utilisateur (voir rubrique « Installation du filtre purificateur »).

Le filtre purificateur assure une meilleure qualité de filtrage de l'air qui circule à nouveau dans la pièce à travers l'appareil.

La présence du filtre purificateur peut réduire légèrement la capacité frigorifique de l'appareil, surtout s'il est saturé ou abîmé. Dans ce cas, il est recommandé de le vérifier et de le remplacer au moins une fois par an.

(Ces accessoires pourront être obtenus auprès du Service Officiel du Fabricant ou chez des distributeurs agréés). Voir rubrique « Description des accessoires ».

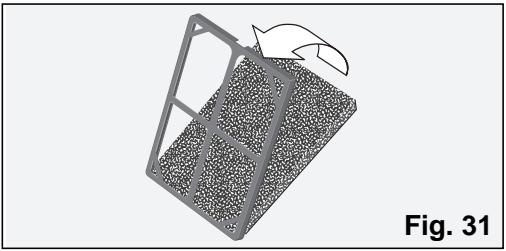

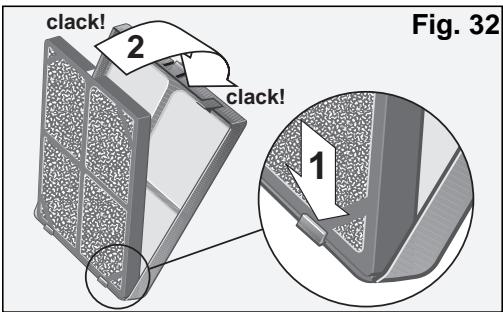

Installation du filtre purificateur

• Vérifiez que le filtre purificateur est placé dans le positionneur ; dans le cas contraire, placez-le comme indiqué dans la Fig. 31.

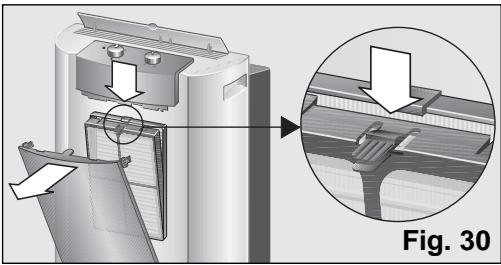

• Retirez le filtre de base de l'appareil, Fig. 30.
• Introduisez le filtre purificateur + positionneur dans le filtre de base comme indiqué dans la Fig. 32, en tenant compte que vous devrez en premier lieu l'emboîter dans les crochets inférieurs.

• Installez l'ensemble dans l'appareil en faisant coïncider les crochets inférieurs avec les orifices situés dans la carrosserie frontale de l'appareil et en appuyant sur le clip supérieur jusqu'à entendre un « clic » indiquant que l'ensemble est correctement placé.
• Fermez la porte frontale de l'appareil.

Attention !

Pour garantir un fonctionnement correct de l'appareil, ne placez qu'un jeu de filtres sur le support.

Remarque

Afin de faciliter le nettoyage et le changement des filtres, il est également possible de retirer la porte frontale de l'appareil.

Pour cela, il suffit d'ouvrir la porte jusqu'à la butée de sécurité (la porte reste ouverte avec une légère inclinaison; Fig. 28) et de tirer fortement vers vous. Pour la remettre en place, faites coïncider les crochets inférieurs de la porte avec les orifices de la carcasse de l'appareil jusqu'à ce que les crochets s'emboîtent dans les clips de la carcasse.

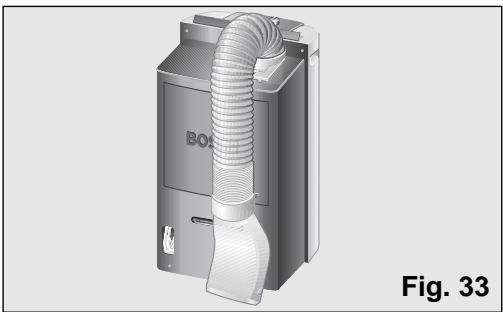

Conditions de rangement

À la fin de chaque saison, pour que votre appareil occupe le moins de place possible, vous devrez mettre le tube d'évacuation en position de repos.

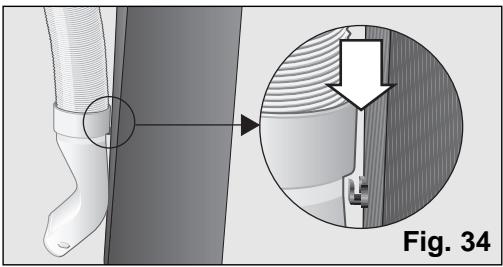

Pour cela, pliez le tube vers l'arrière de l'appareil et attachez-le grâce au crochet diffuseur, Fig. 33 et 34.

Avant utilisation en début de saison

Nettoyez le filtre de l'air. Ensuite, nettoyez le couvercle et les grilles si nécessaire.

Conseils généraux de fonctionnement

Que faire si ? ...

... l'appareil ne fonctionne pas ...

Vérifiez que la prise est branchée. Vérifiez que le sélecteur de fonctions n'est pas en position inactive. Vérifiez qu'il y a de l'énergie sur le secteur et qu'aucun fusible n'a fondu. Positionnez le thermostat sur la position température minimale. ... l'appareil ne fonctionne pas et le témoin lumineux, indiquant que le réservoir d'eau condensée est plein, est allumé ... Placez l'appareil sur une surface plane. Si le témoin reste allumé, videz le réservoir d'eau interne de l'appareil. (Voir instructions dans "Climatisation"). ... l'appareil ne fonctionne pas et le symbole indiquant que le réservoir d'eau condensée est plein apparaît à l'écran... Il s'agit d'une panne qui s'est produite dans les sondes thermiques. Avertissez le service d'assistance technique officiel de la marque. ... l'appareil ne refroidit pas suffisamment ... Vérifiez que les raccordements du tube expulseur d'air chaud sont corrects. Vérifiez que le tube d'expulsion n'est pas trop plié et qu'il ne mesure pas plus de 140 cm. Vérifiez que le bouchon du tube d'évacuation de l'eau est placé sur ce tube. Placez la ventouse pour que l'ouverture de la fenêtre soit la plus petite possible. Fermez les volets afin de minimiser la radiation solaire. ... vous voyez de l'eau dans la grille du panneau de commande ou à l'emplacement du filtre de base ... Ne vous inquiétez pas, cela est dû au fonctionnement même de l'appareil.

Conseils généraux sur le niveau de bruit

... l'appareil est excessivement bruyant ...

Il convient de désigner deux types de bruits, ceux générés par le fonctionnement normal de l'appareil et ceux auxquels il est facile de remédier. Ci-après sont décrits quelques-uns de ces bruits éventuels afin de mieux les identifier.

Les bruits parfaitement normaux

Si vous entendez un bruit cyclique d'eau, un clapotement, cela est dû au fonctionnement de la pompe qui fait que l'eau circule à nouveau afin d'améliorer la puissance de l'appareil. Si vous entendez un bruit semblable à des bourdonnements sourds, il est inévitable et dû au fonctionnement du compresseur. Si vous entendez un léger sifflement, il s'agit du son produit par le passage du réfrigérant à travers les tubes fins de l'appareil, une fois que le compresseur s'est mis à fonctionner. Si vous entendez un son bref, comme un "clic", il s'agit du bruit généré par la connexion et la déconnexion de la pompe ou du bruit généré par le régulateur qui connecte et déconnecte l'électronique.

Les bruits faciles à éliminer

Assurez-vous que le tube expulseur d'air, ainsi que les manchons diffuseur et collecteur sont correctement fixés à l'appareil. Vérifiez que rien ne gêne l'entrée ni la sortie d'air de l'appareil. Vérifiez que l'appareil n'est pas en contact direct avec des meubles ou d'autres appareils électroménagers afin d'éviter que la sortie d'air ne soit dirigée directement vers eux, augmentant ainsi le niveau sonore.

Toute autre panne ou réparation doit être traitée par un technicien spécialisé. Le cas échéant, consultez le distributeur agréé, le service après-vente ou notre réseau de services techniques du fabricant.

Service technique

Si après avoir tenu compte des instructions d'utilisation, d'installation, spécialement ce qui est indiqué dans le chapitre

"Considérations...", votre appareil ne fonctionne pas, souvenez-vous que notre réseau de services techniques est à votre disposition.

Pour cela, en communiquant la panne, indiquez le modèle (E-NR) et le n° de fabrication (FD) de votre appareil, que vous pourrez lire sur la plaque de caractéristiques, Fig. 2.

Garantie

Dans chaque pays sont établies les conditions de garantie par les correspondantes sociétés de distribution. Pour plus de détails à cet effet, adressez-vous au distributeur qui vous a vendu l'appareil en lui facilitant le nom du modèle et le n° de fabrication. Pour toute intervention qui se produit sous garantie, il est indispensable de présenter le justificatif d'achat de l'appareil.
