PL2D31WCO - Plaque de cuisson CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson au gaz encastrable
Marque	CANDY
Modèle	PL2D31WCO
Nombre de feux	4 brûleurs à gaz
Dimensions (L x P)	595 x 510 mm
Poids approximatif	10 kg
Alimentation électrique	230 V / 50 Hz
Puissance totale gaz	8,2 kW
Allumage	Électronique par étincelle
Sécurité gaz	Thermocouple (dispositif de sécurité)
Type de gaz compatible	Gaz naturel G20/20 mbar, butane G30, propane G31 (avec adaptation)
Profondeur d'encastrement	25 à 40 mm
Distance minimale aux parois	150 mm
Matériau de la table	Acier inoxydable ou émaillé
Type de câble d'alimentation	H05RR-F, H05VV-F, H05V2V2-F (section 1 mm²)
Entretien et nettoyage	Eau tiède savonneuse, éviter abrasifs et acides
Accessoires fournis	Joint d'étanchéité, pattes de fixation, injecteurs de rechange, clé hexagonale
Normes environnementales	Directive DEEE 2002/96/CE

FOIRE AUX QUESTIONS - PL2D31WCO CANDY

Comment installer la plaque de cuisson ?

L'installation doit être réalisée par un professionnel. Découpez le plan de travail aux dimensions (595x510 mm), appliquez le joint fourni, fixez la plaque avec les pattes de fixation. Assurez une aération suffisante de la pièce (200 cm² minimum). Raccordez au gaz avec un tuyau rigide ou flexible en acier, puis vérifiez l'étanchéité avec de l'eau savonneuse.

Comment adapter la plaque à un autre type de gaz (butane, propane) ?

Retirez les grilles et brûleurs, dévissez les injecteurs avec la clé hexagonale fournie et remplacez-les par ceux adaptés au nouveau gaz (voir tableau des consommations). Réglez ensuite l'air primaire en tournant le tube Venturi (Fig. 6) et ajustez le débit minimum en tournant la vis de réglage du robinet (Fig. 8). Remplacez l'étiquette de gaz.

Comment allumer les brûleurs ?

Pour les modèles avec allumage électronique, appuyez et tournez la manette vers la gauche jusqu'au symbole ★, puis actionnez le bouton d'allumage. Si la flamme ne s'allume pas dans les 5 secondes, revenez à 0 et réessayez. Pour les modèles avec sécurité, maintenez la manette enfoncée 5 à 6 secondes après l'allumage pour amorcer le thermocouple.

Que faire si la flamme est jaune ou instable ?

Une flamme jaune indique un manque d'air. Réglez l'air primaire en desserrant la vis du tube Venturi (Fig. 6) et en ajustant la position du tube : sortez-le pour augmenter l'air, rentrez-le pour le diminuer. Vissez la vis une fois la flamme nette et bleue. Assurez-vous que les brûleurs sont correctement remontés.

Comment nettoyer les brûleurs et la table de cuisson ?

Débranchez l'appareil et attendez le refroidissement. Nettoyez les parties émaillées ou inox avec de l'eau tiède et un détergent liquide non corrosif. Pour les brûleurs, utilisez de l'eau savonneuse et séchez-les parfaitement avant de les remettre. N'utilisez jamais d'abrasifs, d'eau de Javel ou d'acides.

Pourquoi les brûleurs ne s'allument-ils pas ?

Vérifiez d'abord que la fiche est bien branchée et que l'arrivée de gaz est ouverte. Si l'allumage électronique ne fonctionne pas, nettoyez la bougie d'allumage. Pour les modèles avec sécurité, assurez-vous de maintenir la manette enfoncée assez longtemps. Si le problème persiste, contactez le service après-vente.

Comment régler le débit minimum de gaz ?

Allumez le brûleur et placez la manette sur la position minimum. Retirez le bouton et utilisez un petit tournevis pour tourner la vis de réglage (Fig. 8) : dans le sens horaire pour réduire le débit, antihoraire pour l'augmenter. Réglez jusqu'à obtenir une flamme de 3 à 4 mm. Pour le GPL, vissez à fond.

Quelle distance de sécurité faut-il respecter autour de la plaque ?

La plaque doit être installée à au moins 150 mm des parois latérales et de la paroi arrière du meuble. Si un vide existe sous la plaque, insérez une cloison isolante à 10 mm du fond du caisson. Prévoir une aération de la pièce d'au moins 200 cm² (ou 3 à 5 renouvellements d'air par heure avec une hotte).

Puis-je utiliser des casseroles de tout diamètre ?

Il est recommandé d'utiliser des récipients à fond plat, d'un diamètre adapté au brûleur : petit brûleur (6-12 cm), semi-rapide (12-18 cm), rapide arrière (18-24 cm), rapide avant (24-26 cm). Pour les petites casseroles, réduisez la puissance pour que la flamme ne dépasse pas le fond. N'utilisez pas de fonds concaves ou convexes.

Que faire en cas de fuite de gaz ?

Fermez immédiatement le robinet d'alimentation en gaz et ouvrez les fenêtres pour aérer. Ne manipulez pas d'interrupteurs électriques, ne créez pas d'étincelles. Utilisez une solution savonneuse pour localiser la fuite : si des bulles apparaissent, serrez les raccords ou faites appel à un professionnel. Ne jamais utiliser de flamme pour vérifier.

MODE D'EMPLOI PL2D31WCO CANDY

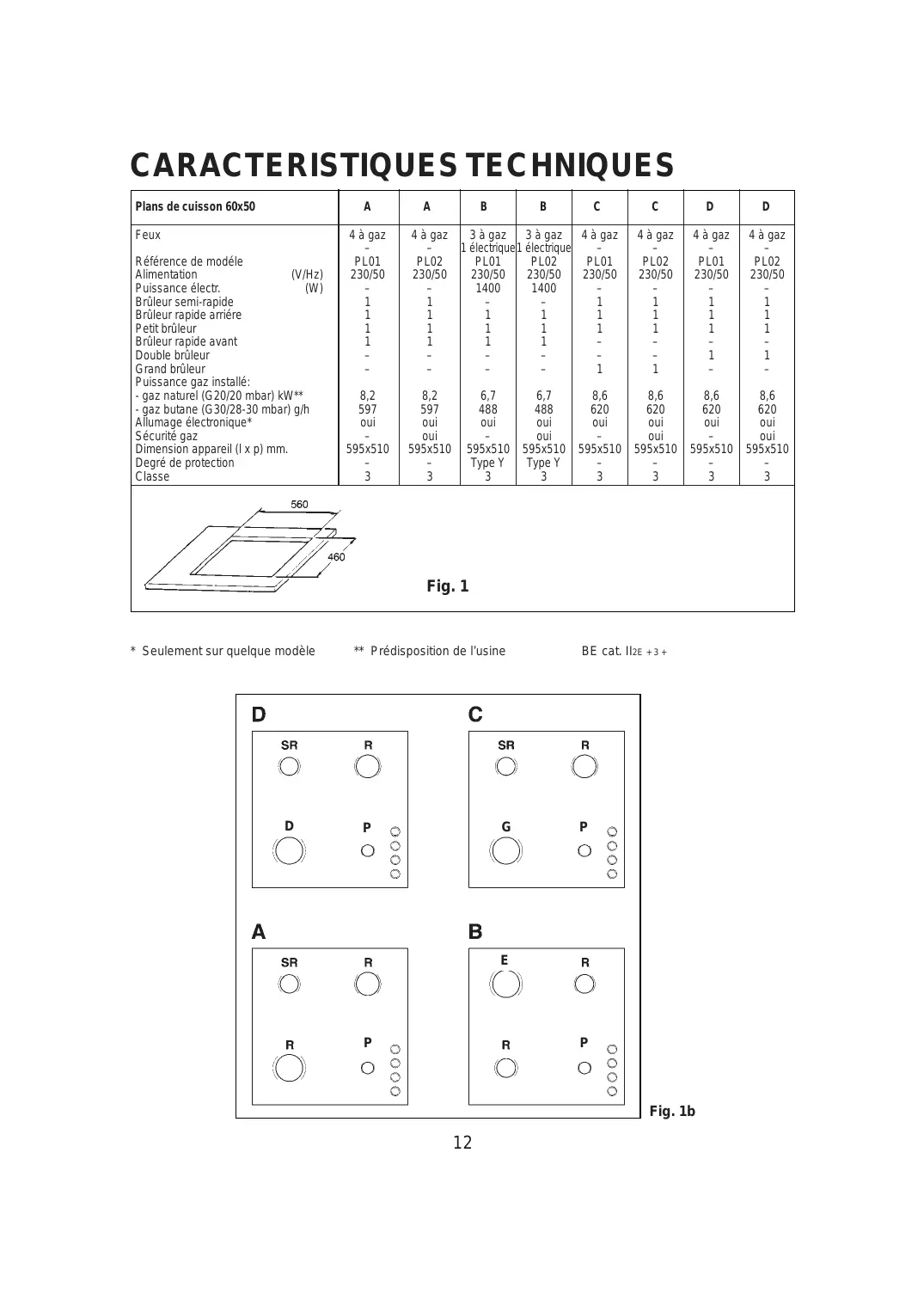

CHARACTERISTIQUES TECHNIQUES

Plans de cuisson 60x50	A	A	B	B	C	C	D	D
Feux	4 à gaz	4 à gaz	3 à gaz	3 à gaz	4 à gaz	4 à gaz	4 à gaz	4 à gaz
	-	-	1 électricité1	électricque	-	-	-	-
Référence de modèle	PL01	PL02	PL01	PL02	PL01	PL02	PL01	PL02
Alimentation (V/Hz)	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Puisance électr. (W)	-	-	1400	1400	-	-	-	-
Brûleur semi-rapide	1	1	-	-	1	1	1	1
Brûleur rapide arrière	1	1	1	1	1	1	1	1
Petit brûleur	1	1	1	1	1	1	1	1
Brûleur rapide avant	1	1	1	1	-	-	-	-
Double brûleur	-	-	-	-	-	-	1	1
Grand brûleur	-	-	-	-	1	1	-	-
Puisance gaz installé:
- gaz naturel (G20/20 mbar) kW**	8,2	8,2	6,7	6,7	8,6	8,6	8,6	8,6
- gaz butane (G30/28-30 mbar) g/h	597	597	488	488	620	620	620	620
Allumage électronique*	oui	oui	oui	oui	oui	oui	oui	oui
Sécurité gaz	-	oui	-	oui	-	oui	-	oui
Dimension appeareil (1 x p) mm.	595x510	595x510	595x510	595x510	595x510	595x510	595x510	595x510
Degre de protection	-	-	Type Y	Type Y	-	-	-	-
Classe	3	3	3	3	3	3	3	3

Fig. 1

• Seulement sur chaque méthode

** Prédisposition de l'usine

BE cat. II2E + 3 +

D

C

A

B
Fig. 1b

INSTALLATION

Instruction d'installation

L'installation est à la charge de l'acheteur. Le constructeur est exémté de ce service. Toute intervention demandée au constructeur à la suite d'une erreur d'installation n'est pas comprise dans la garantie.

Les tables de cuisson et d'encastrement sont prevus pour l'installation en tops réalisés avec n'importe quel matériel, à condition qu'il puisse résister à une température de 100^ et qu'il ait une épaisseur variant de 25 à 40 mm. Les dimensions du four pour

encastrement doit respecter les dimensions indiquées Fig. 1.

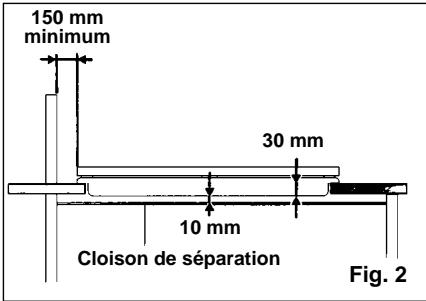

Si le plan de cuisson est installé entre les parois d'un meuble, la distance entre celles-ci et les bords de l'appareil sera d'au moins de 150~mm il en est de meme pour la distance qui le séparrera de la paroi posterieure (fig. 2). Si sous la table de cuisson est present un vide (accessible): il est nécessaire d'insérer une cloison isolante de séparation entre le dessous de caisson et au dessus du vide.

Celle-ci doit être au moins à 10 mm du fond du caisson (Fig. 2).

La fixation au meuble s'obtient au moyen de pattes de fixation qui sont livrés comme accessoires. Dans la partie inférieure de la caissette se trouvent déjà des orifices dans lesquels les pattes de fixation seront vissés.

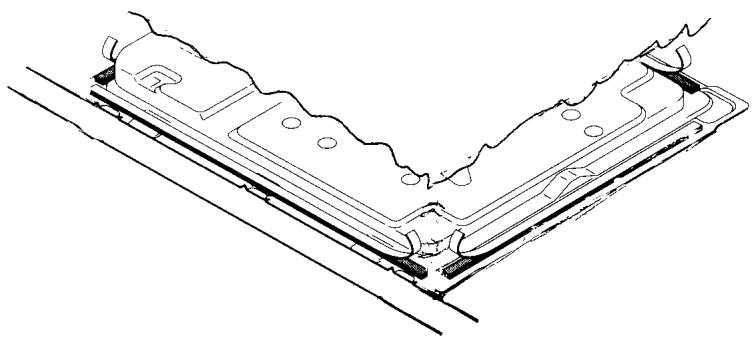

Application du joint

Important - Appliquer le joint comme indiqué sur le dessin ci-dessous.

Cet apparéil a été créé pour une utilisation de type non professionnel.

Des études préliminaires et une conception minutieuse garantissant que la température, même dans les conditions d'utilisation les plus difficiles, ne dépasse par les limites acceptables et soit, de toute façon, inférieure à celle qui est fixée par les normes européennes en viqueur.

La table est isolée thermiquement (selon les normes en vigueur; classe du degré de protection contre les risques d'incendie, type Y) et ne peut être installée pres de parois dépassant la plaque.

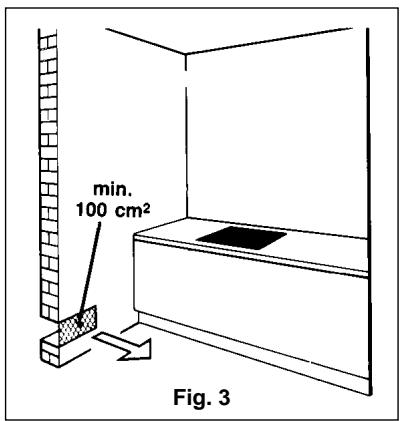

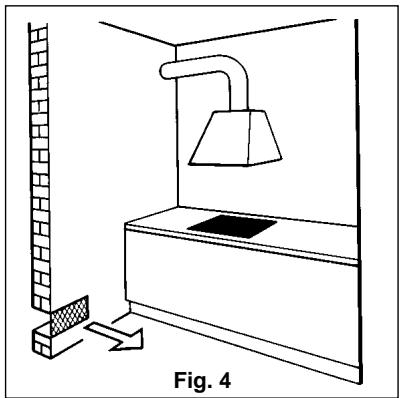

L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur et de l'humidité dans la piece dans laquelle il est installé. S'assurer d'une bonne aération dans lapiece en maintainant ouvert les accès de ventilation ou bien en installerant une hotte d'aspiration avec un conduit d'évacuation (fig. 3-4).

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou d'une aération plus efficace en augmentant la puissance d'aspiration mécanique si elle existe dans le cas où l'appareil est dépourvu d'un thermocouple (dispositif de sécurité); la prise de ventilation (fig. 3) devra être de 200~cm^2 minimum.

Dans le cas où il serait impossible d'instructor une hotte, il faut utiliser un electro-ventilateur appliqué à la paroi extérieure ou à la fenêtre de la pierce.

Ce ventilateur doit avoir une puissance suffisante pour garantir le renouvellement de l'air, soit 3 à 5 fois le volume de la piece par heures.

L'installateur doit se tenir aux normes en vigueur.

Raccordement (partie électrique)

Contrôler les données reportées sur la plaquette de l'appareil, située sur la partie inférieure à l'extérieure du caisson, puis vérifier la tension nominale du réseau et de la puissance qui doit être appropriée à son fonctionnement.

Avant d'effectuer le raccordement, vérifier l'efficience de l'installation de mise à la terre. La mise à la terre de l'appareil est obligatoire suivant la loi. Le constructeur décline toute responsabilité en cas de dommages aux personnes ou aux choses, provoqués par la non-observation de cette norme.

Sur les modèles dépourvus de fiche, monter, sur le cable, une fiche standardisée à même de supporter la charge indiquée sur la plaquette.

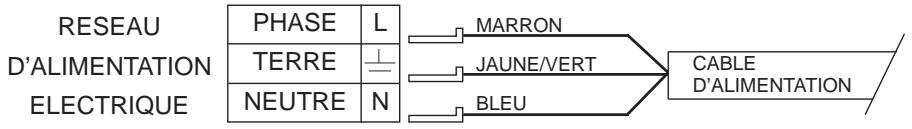

Le conducteur de terre du cable est coloré en jaune et en vert. Dans tous les cas, la prise de courant doit être accessible.

Pour réaliser une connexion fixe au réseau, interposer entre l'appareil et le réseau un dispositif omnipolaire de coupure, en respectant une distance des contacts d'au moins 3 mm.

Pour remplaçer le cable d'alimentation, le conducteur de terre (jaune-vert) doit obliga

toirement depasser de 10 mm environ les conducteurs de ligne.

Utiliser exclusivement un cable type H05RR-F, H05VV-F, H05V2V2-F.

La section des cables doit etre de 1mm^2 , en autre, le diametre extérieur maximal du cable ne doit depasser les 7mm

Déclaration de conformité. Cet apparéil, dans sa partie destinée a été en contact avec des substances alimentaires est conforme aux prescriptions de la direction CEE 89/109.

Sur le plan de travail, des plaquettes indiquent le type de gaz pour lequel l'appareil a eté préparé.

Toutefois, on peut utiliser d'autres types de gaz; il suffit simplement d'effectuer les adaptations suivantes: (voir indications dans les paragraphs suivants)

a) Raccordement à l'alimentation

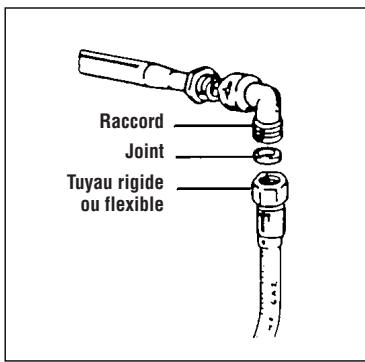

Raccordement par tuyau rigide (voir les instructions page 22)

— le raccordement de l'appareil du tuyau à la bouteille de gaz doit être effectué suivant les prescriptions des normes en vigueur; avant tout il faudra vérifier si l'appareil est régle pour le type de gazChoisi pour l'alimentation. En cas contraire, effectuer les opérations indiquées au paragraphe «Adaptation aux différents types de gaz». Si l'appareil est alimenté par du gaz liquide provenant de bouteille, utiliser des régulateurs de pression conformément aux normes en vigueur.
Important: pour un fonctionnement avec le maximum de sécurité, pour une utilisation appropriée de l'énergie et une plus longue durée de vie de l'appareil, vérifier la pression d'alimentation par rapport aux valeurs indiquées sur le tableau page 16.
Le raccordement à l'installation du gaz doit être effectué de façon à ne pas provoquer de contraintes sur l'appareil.
Raccordement par tuyau flexible en acier (voir les instructions page 22)

Le raccord d'entrée du gaz sur l'appareil est filtré 1/2 gaz mâle conique. Utiliser exclusivement des tuyaux et des joints d'étanchéité conformes à la norme en vigueur.

La mise en place de ces tuyaux doit être effectuee de façon a ce que leur longueur, a une extension maximale, ne depasse pas 2.000 mm.

Important: lorsque l'installation est achevée, contrôler l'étanchéité de tous les raccords en utilisant une solution savonneuse; ne jamais utiliser de flamme. S'assurer de plus que le tuyau flexible ne puisse être en contact avec une partie mobile d'un meuble (ex. 1 tiroir) et qu'il ne soit pas situé à proximé d'un matériel susceptible de la déterminer.

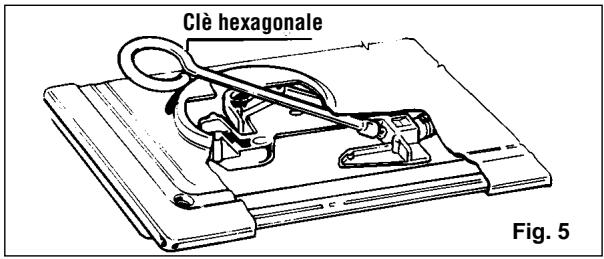

Adaptation aux différents types de gaz

Pour adapter la table de cuisson à un type de gaz autres que celui pour lequel elle a été prépare, suivre dans l'ordre les opérations suivantes:

— enlever la grille et le brûleur
— introduire une clé à tête hexagonale en tube dans le support du brûleur (Fig. 5) (la clé est fournie en tant qu'accessoire de la table de cuisson).
— dévisser l'injecteur et le remplacer par celui qui est ajusté au type de gaz disponible (voir le tableau des consommations du gaz).
— effectuer le réglage du brûleur.

Tableau des consommations de gaz					1W = 0,860 kcal/h					Cote «X» suivant le type de gaz
	G20/G25	G30	G20/G30				G25			G20	G30	G25	G31
Brûleur	Ø injecteur 1/100 mm	Ø inject. 1/100 mm	Qn kW	I/h G20	g/h G30	g/h G31	Qn kW	I/h G25	Qmin. kW	regolaz. aria	reglage d'air	reglage d'air	reglage d'air
rapide arrêté croit	120	80	2,65	252	193	189	2,5	277	0,650	4 mm	2 mm	4 mm	5 mm
rapide avant gauche	127	84	2,95	281	215	211	2,8	310	0,650	4 mm	2 mm	4 mm	5 mm
semi rapide	93	61	1,5	143	109	107	1,45	161	0,380	2 mm	5 mm	2 mm	7 mm
petit	80	54	1,1	105	80	79	1,05	116	0,280	6 mm	4 mm	6 mm	6 mm
double brûleur	2x94	2x65	3,3	314	238	236	3,1	314	0,900	13 mm	0 mm	15 mm	15 mm
grand	2x94	2x65	3,3	314	238	236	3,1	314	0,900	13 mm	0 mm	13 mm	13 mm

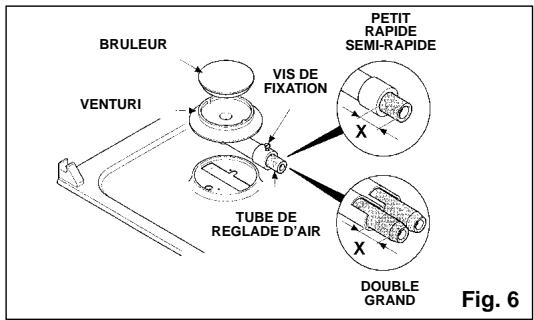

Reglage des brûleurs

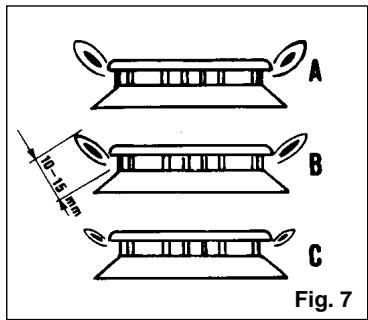

Pour obtenir le rendement maximum des brûleurs, il faut avoir un réglage exact de la carburation (voir le tableau des consommations de gaz cote "X"). Une bonne flamme doit être nette et sans pointes jaunes (Fig. 7/B); s'il y a trop d'air la flamme est limpide avec une langue extrémement courte (Fig. 7/C); au contraire s'il n'y a pas assez d'air la flamme est floue et la langue s'achève par un point jaune (Fig. 7/A). Dans ces différents cas, il faut régler la carburation en reentrant le petit tube de réglage de l'air (Fig. 6) à l'intérieur du tube Venturi s'il n'y a pas assez d'air ou au contraire l'extraire s'il y en a trop.

Pour placer le tube de réglage de l'air, dévisser la vis de serrage. Quand la flamme est correcte resserer la vis.

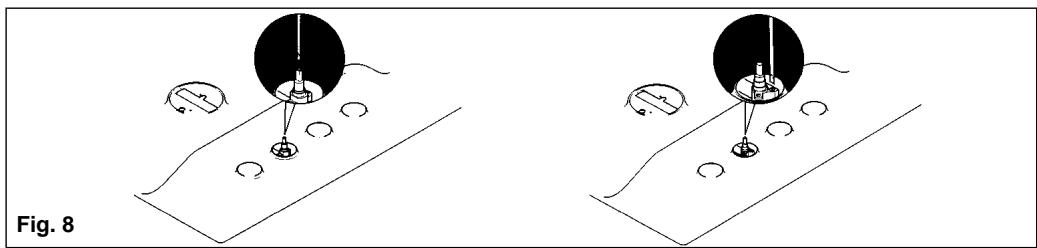

Réglage minimum de la flamme

Allumer les brûleurs en plaçant le robinet sur la position minimum et enlever le bouton (il suffit de l'extraire car il est monté par pression).

Au moyen d'un petit tournevis, agir sur la vis de réglage du robinet (Fig. 8) dans le sens contraire à celui des aiguilles d'une montre pour augmenter le débit de gaz, dans le sens des aiguilles d'une montre pour le diminuer, jusqu'à obtaining une flamme de 3 ou 4 mm. Pour l'utilisation du gaz GPL (en bouteille), dévisser, dans le sens des aiguilles d'une montre, jusqu'en fin de course du by-pass.

Vis de réglage minimum du robinet (en fonction des modèles)

Après avoir effectué le réglage du gaz, substituer sur la plaque de votre apparéil l'ancienne étiquette par la nouvelle correspondant au gaz installé.

Lubrification des robinets du gaz

Si un robinet devient dur, il faut le démonter et le nettoyer soigneusement avec de l'essence; passer ensuite un peu deGRAISSSE spéciale résistante aux températures élevées.

Les opérations devant être effectuees sont les suivantes:

— débrancher la fiche de la prise de courant et fermer le robinet d'alimentation du gaz sur le réseau de distribution de la bouteille
— extraire les boutons et la plaque en dévissant les vis qui se trouvent au arrêté de la plaque et sous chaque brûleur.
— dévisser les deux vis qui bloquent la bride de tête
— enlever la bride de têté et le ressort antagoniste de la tige porte-bouton
— enlever le cône de réglage du gaz, le nettoyer à l'essence et passer un peu deGRAISSÉ résistante à une température élevée; faire attention à ne pas obstruer les orifices de passage du gaz
— remonter toutes les pieces et contrôle le ressort et le pivot de rotation du cône montée sur la tige porte-bouton.

UTILISATION DE LA TABLE DE CUISSON

Instructions pour l'utilisateur

Cet apparéil ne doit servir qu'à l'usage prévu, c'est-à-dire pour la cuisson et l'utilisation menagère. Tout autre usage est abusif donc dangereux.

Le constructeur n'est pas responsable des dommages provoqués par un mauvais usage, par une utilisation abusive, erronée ou déraisonnable.

Utilisation des brûleurs

Pour allumer les brûleurs du plan de cuisson,approcher une flamme sur le brûleur puis appuyer et tourner le bouton correspondant vers la gauche jusqu'à la position maximum. Si les brûleurs ne sont pas utilisés pendant plusieurs jours, attendre quelques secondes avant d'allumer le gaz pour permettre de purger l'air des tuyaux.

Pour les modèles équipés d'allumage électronique, procédér comme suit:

— appuyer et tourner la manette dans le sens contraire des aiguilles d'une montre jusqu'à la petite étoile ★.

actionner l'allumage en appuyant sur la touche correspondante.

Pour les tables de cuisson équipés d'un allumage automatique, il suffit d'appuyer et de tournier la manette jusqu'à la petite étoile ★.

Le système d'allumage est à train d'étincelles.

Si la flamme ne s'obtient pas dans les 5 secondes, ramener la manette à la position 0 et repeter l'opération.

Pour les modèles équipés d'un système à sécurité (qui interrupt l'arrivée du gaz en cas d'extinction accidentelle de la flamme), l'allumage des brûleurs s'effectue comme décrit ci-dessus, en faisant attention àMAINTER appuyé à fond la manette pendant environ 5-6 secondes après l'allumage de la flamme.

Ces quelques secondes permettent au dispositif de sécurité de s'amorcer et la flamme restera permanente.

ATTENTION: Lorsque le plan de cuisson est propre vérifier que le brûleur se trouve parfaitement dans son siège et qu'il ne touche pas la petite bougie d'allumage.

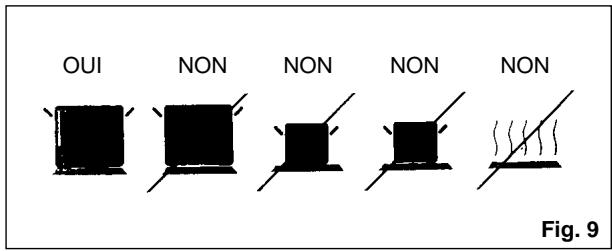

Pour une(Meilleure)utilisation des bruleurs il est recommandé d'utiliser des cassetoles à fond plat dont le diametre du fond est approprié à la plaque choisisie.

Bruleur avant droit de 6 à 12 cm.
Brûleur avant gauche de 24 à 26 cm.
Brûleur arrêté gauche de 12 à 18 cm.
Bruleur arriere drot de 18 a 24 cm.

voir figure 1b page 12.

Dans le cas de poëles ou de casseroles de petits diamétres (cafetière, théière, etc...) régler la puissance du brûleur en s'assurant que la flamme chauffe le fond de la casserôle sans "déborder". Il ne faut pas utiliser de casseroles à fond concave ou convexe.

Remarque: Dans le cas d'une extinction accidentelle de la flamme du brûleur, fermer la manette de commande et renouveler l'allumage seulement après 1 minute.

Avant de fermer le couvercle, pour protégger le cristal trempe contre les chocs thermiques, attendre que les plaques électriques ou les brûleurs soient refroidis.

Utilisation des plaques électriques (Tables de cuisson avec plaques électriques)

Pour un meilleur fonctionnement en economisant l'énergie, régler la position des manettes des plaques électriques suivant les conseils indiqués au tableau suivant:

PUISSANCE DES PLAQUES AUX DIFFERENTES POSITIONS DES MANETTES
Positions
0	STOP
1	TRES LENT	Maintient les plats au chaud, beurre fondu, chocolat...
2	LENT	Cuisson a feu lent, béchamel, daube, riz au lait, oeufs sur le plat...
3	MODERE	Légumes secs, surgelés, fruit, eau bouillante...
4	MOYEN	Pommes vapeur, légumes frais, pâtes, crêpes, poisson...
5	FORT	Cuisson plus forte, omelettes, bifteck..
6	VIF	Bifteck, côtelettes, fritures...

L'allumage de la plaque est indiquée par levoyant.

Sur les plaques électriques il est recommandé d'utiliser exclusivement des réciPIents dont le fond est parfaitement plat et dont le diamètre est proche de celui de la plaque choisisie, ou inférieur au diametre de cette plaque (fig. 9). Bien secher le fond des réciPIents, ne pas laisser deborder le contenu lors de I'ébullition et ne jamais laisser les plaques allumées sans casserole ou à casserole vide.

Entretien et nettoyage

Avant d'effectuer toute opération, débrancher la fiche de la prise ou couper le courant à partir de l'interrupteur général de l'installation électrique. Avant d'effectuer le nettoyage, il est nécessaire attendre le complet refroidissement de l'appareil, besoin laver les parties émailées, peintes ou chromées avec de l'eau tiède et savonneuse ou avec un détergent liquide non corrosif.

Pour les parties en acier utiliser de l'alcool ou les solutions se trouvant en commerce. Pour les panneaux et les profilés en aluminium, utiliser du coton ou un linge imbibé d'huile de vaseline ou d'arachides. Nettoyer et passer un chiffon imbibé d'alcool.

Pendant le nettoyage ne jamais utiliser d'abrasifs, de produits corrosifs, d'eau de Javel ou d'acides.

Eviter de laisser sur les parties émailées, peintes ou en acier inox, des substances acides ou alcalines jus de citron, acétone, vinaigre, etc.).

Nettoyer les bruleurs à l'eau savonneuse: pour leur reddoner leur brillant d'origine, il suffit de les nettoyer avec un produit spécial pour les alliages d'aluminium.

Après le nettoyage sécher parfaitement les brûleurs et les remettre dans leur siège. Il faut absolument contrôler que le remontage soit parfait car une mauvaise position des pieces peut cause de graves anomalies dans la combustion.

Avant d'appeler le Service d'Assistance Technique

Si la table de cuisson ne fonctionne pas, nous vous conseillons de:

— vérifier que la fiche soit bien introduite dans la prise de courant;

— vérifier que l'arrivée de gaz soit régulière.

Si la cause du disfonctionnement n'est pas trouvée:

— éteindre l'appareil ne pas y toucher et appeler le Service d'Assistance Technique.

L'appareil est accompagné par un certificat de garantie qui permet de jourrir gratuite-ment du Service d'Assistance Technique.

COUVERCLE

Le couvercle est disponible sur demande comme accessoire optionel.

Avant de fermer le couvercle et afin de protégger des chocs thermiques, il faut absolument attendre que les plaques électriques et les brûleurs soient refroidis.

Tout produit du à un eventuel débordement doit être retire du couvercle avant de l'ouvrir.

Cet apparéil est commercialisé en accord avec la directive française 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE).

En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit.

Le symbole sur ce produit indique qu'il ne doit pas etre traite comme un dechet menager. Il doit etre rapporteduqu'a un point de recyclage des dechets electriques et electroniques.

La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.

Pour plus d'information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.

Le constructeur ne répond pas d'eventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenues dans cet opuscule. Le constructeur se reserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement et de sécurité des apparêls.

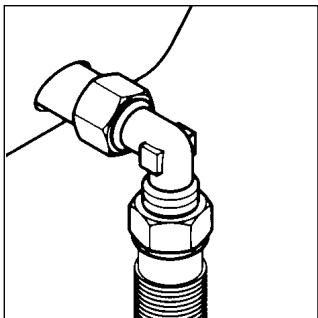

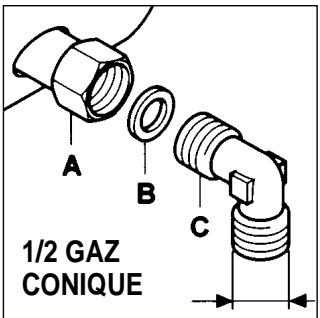

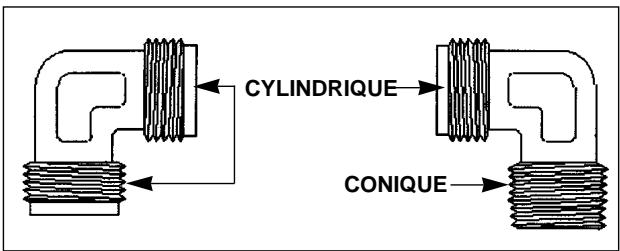

INSTRUCTIONS POUR LE MONTAGE AU PLAN DE TRAVAIL DU RACCORD D'ALIMENTATION DU GAZ

Les instructions concernent le personnel préposé à l'installation de l'appareil, conformément aux normes en vigueur. Toutes les interventions doivent être effectuees sur I'equipement debranché electriquement.

Sur certains modèles, il est fourni dans le sachet un raccord conique pour l'installation du produit dans des pays où ce type de raccord est obligatoire

(Grande-Bretagne, Hollande, Allemagne,...). Dans les dessins suivants, il est indiqué comment reconnaître les divers types de raccord. Dans tous les cas, la partie cylindrique du raccord doit être raccordée à la table de cuisson.

SEQUENCE DES OPERATIONS DE MONTAGE

Pour le montage du raccord il faut se servir de 2 clés à tête hexagonale de 17 et 23 mm

A) Visser les pieces en suivant la série illustrée

2) Serrer à fond les raccords au moyen des clés à tête hexagonale; pendant le serrage ne pas oublier d'orienter le raccord dans la direction désirée avant de le serrer à fond.

3) Raccorder le rac-cord C au reseau d'alimentation du gaz au moyen du tuyau rigide en cuivre ou flexible en acier.

ATTENTION

Pour facilititer l'installation et pour éviter des risques de fuite de gaz, nous recom-mandons de raccorder le tuyau du gaz en suivant la séquence ci-dessous:

• d'abord sur le raccord de la table de cuisson;
• ensuite sur le raccord du réseau d'alimentation.

L'inversion de cette séquence peut cause des problèmes d'étanchéité du gaz entre le tuyau et le plan de cuisson,

A LA FIN DE L'INSTALLATION VERIFIER L'ETANCHEITE DE L'ENSEMBLE EN UTILISANT UNE SOLUTION SAVONNEUSE
