MODE D'EMPLOI LIFESTYLE 15 SERIE 2 BOSER

Notice d'utilisation

AVERTISSEMENT : Afin de limiter les risques d'incendie ou d'électrocution, ne pas exposer le module Acoustimass à la pluie ou à l'humidité. ATTENTION : Afin d'éviter tout risque d'électrocution, bien insérer la fiche secteur correctement et entièrement.

Ces mises en garde (ATTENTION) se situent sous le module Acoustimass :

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, tel qu'il figure sur le système, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'utilisation.

Informations de sécurité complémentaires

Consultez les consignes supplémentaires de la page « Importantes consignes de sécurité » inclues dans la notice d'utilisation de votre système d'enceintes.

Veuillez lire cette notice d'utilisation

Prenez le temps de lire attentivement les instructions de cette notice d'utilisation. Elles vous seront précieuses pour installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'utilisation pour référence ultérieure.

ATTENTION: Ne jamais placer de sources de flammes nues, telles que des bougies allumées, sur l'appareil.

Renseignements à conserver

Le numéro de série du système se trouve au bas du module Acoustimass.

Numéro de série :

Nom du revendeur :

Numéro de téléphone du revendeur : _ Date d'achat _

Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

©2002 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Fabriqué sous licence par Dolby Laboratories. "Dolby" et le symbole du double D sont des marques déposées de Dolby Laboratories. Ouvrage non publié à caractère confidentiel. ©1992-1997 Dolby Laboratories. Tous droits réservés.

Pour trouver...

Installation 4

Avant de commencer 4 Déballage du carton 4 Placement idéal des enceintes pour obtenir un son Home Cinema réaliste 5 Enceinte cube centrale 6 Enceintes cube avant gauche et droite 7 Enceintes cube arrière 7 Module Acoustimass amplifié 7

Raccordement des enceintes 8

Raccordement des enceintes cube avant sur le module Acoustimass 8 Raccordement des enceintes cube arrière sur le module Acoustimass 9 Branchement du module Acoustimass sur l'ampli-tuner 10

Vérification des connexions 12 Raccordement secteur du module Acoustimass 12 Mise à niveau du système d'enceintes Acoustimass 15 série II 12

Utilisation du système 13

Pour obtenir un son Home Cinema réaliste 13

Réglage du niveau LFE 13 Réglage du niveau de compensation grave/piece 13

Réglage de l'ampli-tuner digital 13 S'assurer de la présence du signal digital 14 Réglage de l'ampli-tuner analogique 14

Dépannage 15 Service clients 15 Nettoyage des enceintes 16 Caractéristiques techniques 16 Durée de la garantie 17

Accessoires 17

Avant de commencer

Nous vous remercions d'avoir choisi le système d'enceintes Home Cinema Bose Acoustimass 15 série II ou Acoustimass 16.

Grâce aux enceintes issues de la technologie Virtually Invisible®, vous allez pouvoir profiter pleinement de performances d’une suprénante réalité avec la toute dernière génération de films au format Surround, les CD et les émissions de télévision, sans aucun équipement embarrant. Les enceintes cube, avec le module Acoustimass amplifié, délivrent un son à spectre large provenant d’un programme digital multicanaux. Le processus de traitement intégré du signal assure des graves amples pour tous les canaux, quel que soit le niveau d’écoute et les réglages de votre ampli-tuner.

Votre magnétoscope stéréo, téléviseur stéréo ou lecteur DVD transmet un signal codé vers l'ampli-tuner Surround, qui interprète et dirige ces informations vers le module Acoustimass amplifié. Le module délivre des basses pour tous les canaux et envoie les signaux appropriés à chaque enceinte cube. La répartition sonore varie selon le type de programme. Les dialogues sont généralement assignés à l'enceinte cube centrale et l'image sonore est créée par les enceintes cube avant gauche et droite. Vous avez l'impression d'être au cœur de l'action grâce à l'ambiance sonore et aux effets spéciaux qui sont assignés aux enceintes cube arrière. Durant une diffusion en son Surround, vous pouvez percevoir le son provenant d'une, de plusieurs ou de toutes les enceintes cube du système.

Pour sélectionner un programme Surround, vérifie la présence des termes Surround, Dolby Surround ou du symbole « double D », Dolby Digital, d'autres formats digitaux ou de l'appellation « Surround » qui précédent la diffusion d'une émission télévisée. Notre système est compatible avec les ampli-tuners Home Cinema les plus récents. Vous pouvez également profiter d'un large éventail de programmes stéréo qui ne sont pas codés Surround.

Déballage du carton

ATTENTION: Le module Acoustimass amplifie pèse 15 kg. Manipulez-le avec précaution afin d'éviter de vous blesser. ATTENTION : Afin d'éviter tout risque d'étouffement, les sacs plastiques qui protègent les enceintes doivent être tenus hors de portée des enfants. Remarque: Ce produit ne doit pas être alimenté par un convertisseur courant continu / courant alternatif que l'on peut trouver sur certains véhicules automobiles, véhicules de loisir, bateaux de tous types ou dans des situations similaires.

Déballez le contenu du carton avec précaution (Figure 1):

1. Sortez le carton marron contenant les enceintes cube.
2. Avec précaution, faites rouler le carton sur l'un de ses côtés.
3. Tirez doucement le module Acoustimass du carton.
4. Relevez lentement le module.

Si les enceintes cube ou le module vous semble endommagé, ne les utilisez pas. Remettez tous les éléments dans le carton d'origine et avertissez immédiatement Bose ou votre revendeur Bose agréé. Pour contacter Bose directement, reportez-vous à la liste de numéros de téléphone des stations techniques fournie avec votre système.

Remarque: C'est le bon moment pour noter le numéro de série de ces enceintes sur la page 2 de ce guide et sur votre carte de garantie. Conservez l'emballage pour une éventuelle utilisation ultérieure.

Figure 1 Contenu du carton Module Acoustimass® amplifié

Cable d'entrée du système de 6,1 mètres

3 câbles de 6,1 mètres pour enceintes avant Pieds caoutchouc pour l'enceinte cube centrale

Avec le système Acoustimass 15 série II

2 câbles de 15,2 m pour enceintes arrières

Avec le système Acoustimass 16

3 câbles de 15,2 m pour enceintes arrières Cordon secteur (1)

USA/Canada

Europe

Royaume-Uni/Singapour

Australie

Placement idéal des enceintes pour obtenir un son home cinema réaliste

Une suggestion de disposition Home Cinema est donnée par la Figure 2. Vous pouvez réaliser un positionnement différent des enceintes pour profiter des particularités acquistiques de vos pièces. Voici certains conseils pour la mise en place de votre système d'enceintes :

• Les enceintes cube sont toutes identiques et peuvent être utilisées sur n'importe quel canal.
• Toutes les enceintes cube sont blindées magnétiquement de façon à prévenir toute interférence avec l'image d'un téléviseur.
• Il est possible d'effectuer une rotation de la partie supérieure et de la partie inférieure des enceintes cube afin d'obtenir des répartitions sonores suivant les pièces (Figure 3).
• Les supports muraux et pieds de sol Bose® offrent des possibilités d'agencement supplémentaires. Voir « Accessoires » à la page 17. Suivez scrupuleusement les instructions concernant les supports muraux. Un montage correct assurera des performances et une sécurité optimales.

Remarque: Le système Acoustimass 15 série Il peut être mis à niveau en ajoutant une enceinte cube arrière centrale. Voir « Mise à niveau du système d’enceintes Acoustimass 15 série II » à la page 12.

Figure 2

Pour les systèmes Acoustimass 15 série II

Pour Acoustimass 16

ATTENTION : Pour éviter toute interférence, placez le module Acoustimass à au moins 0,6 m de votre téléviseur.

Figure 3

Diagramme des réflexions dans la pièce

Pour les systèmes Acoustimass 15 série II

Pour Acoustimass 16

Enceinte cube centrale

L'enceinte cube centrale assure la localisation de l'action et des dialogues par rapport à votre écran. Le son semble provenir de l'image.

• Placez l'enceinte cube centrale au-dessus, au-dessous ou sur votre téléviseur. En cas de positionnement en dessous, assurez-vous que le poids du téléviseur ne soit à aucun moment supporté par l'enceinte.
• Pour obtenir une restitution précise des dialogues, placez l'enceinte cube centrale aussi près que possible de la verticale du centre de l'écran.

ATTENTION : La surface sur laquelle reposent les enceintes cube doit être stable et plane. Les vibrations peuvent les faire bouger, notamment lorsqu'il s'agit de surfaces lisses telles que le marbre, le verre ou un bois poli. Si vous placez l'enceinte cube centrale sur le dessus du téléviseur, utilisez le jeu de 4 pieds en caoutchouc fourni. Des pieds supplémentaires (reference 178321-04) sont disponibles gratuitement et sur simple demande après du service clientèle de Bose®. Reportez-vous à la liste de numéros de téléphone fournie avec votre système.

Enceintes cube avant gauche et droite

Quelle que soit la place que vous occupiez dans la pièce, les enceintes cube créent une image sonore dépassant les dimensions de l'écran, tout en restant cohérente et naturelle pour le spectateur. Vous pouvez les placer à proximité de l'écran TV sans risque d'interférence sur l'image. Positionnez les enceintes, entre 2 et 5 m l'une de l'autre, de part et d'autre du téléviseur (reportez-vous à la Figure 2).

Enceintes cube arrières

Les enceintes cube arrières, également appelées Surround, ajoutent des sons et des effets spéciaux qui génèrent une impression d'espace autour de l'image, tout en donnant au spectateur l'impression d'être au cœur de l'action. Les enceintes Surround peuvent aussi parfois transmettre des dialogues.

• Positionnez les enceintes cube arriérées gauche et droite de manière à ce que le son parvienne au spectateur de chaque côté, plutôt que directement derrière lui (reportez-vous à la Figure 2).
• Positionnez les enceintes à hauteur d'oreille (lorsque l'auditeur est en position assise), ou plus haut si vous le pouvez.
• Effectuez une rotation des parties inférieures et supérieures des enceintes cube arrière de manière à diriger le son à l'avant et à l'arrière du spectateur.
• Si vous disposez d'une enceinte cube arrière centrale (système Acoustimass 16 ou système Acoustimass 15 série II mise à niveau), placez-la entre les enceintes cube arrière gauche et droite (reportez-vous à la Figure 2).

Module acoustimass® amplifié

La technologie Bose® Acoustimass utilise le fait qu'une source de basses pure est difficile à localiser. Le module Acoustimass amplifié peut donc être masqué à la vue. Placez le module du même côté de la pièce que le téléviseur.

• Il peut être dissimulé derrière un meuble, mais son ouverture ne doit pas être obstruée. Assurez-vous qu'il existe un espace d'au moins 5 cm entre une surface et l’évent ou la grille au bas du module.
• Si l’évent fait face à une paroi, les basses sont renforcées. Au contraire, si l’évent est placé dos au mur, le niveau de basses décroît.

ATTENTION : Pour éviter toute interférence, placez le module Acoustimass à au moins 0,6 m de votre téléviseur.

Position du module Acoustimass amplifié

Figure 4

Raccordement des enceintes

ATTENTION: Ne jamais raccorder directement les enceintes cube sur la sortie d'un ampli-tuner. Elles doivent toujours être raccordées sur le module Acoustimass®, celui-ci étant ensuite lui-même raccordé à l'ampli-tuner. ATTENTION: Ne jamais utiliser de câbles déteriorés ou dénudés, des risques de choc électrique ou d'endommagement de votre système pouvant en résulter. Les câbles fournis ne sont pas prévus pour être encastrés dans les murs. Pour ce type d'installation, vérifiez les normes de construction applicables ou consultez un spécialiste qualifié.

Raccordement des enceintes cube avant sur le module acoustimass

Trois câbles de 6,1 m permettent de raccorder les enceintes cube centrale, avant gauche et avant droite, sur le module Acoustimass (Figure 5). Assurez-vous que le câble correct chemine bien vers l'enceinte appropriée. Les câbles des enceintes avant sont équipés de prises RCA bleues à une extrémité sur lesquelles sont moulés les repérages L (gauche), R (droite) ou C (centre). L'autre extrémité dispose de 2 conducteurs, avec une bague rouge pour le +, qui sont repérés LEFT (gauche), RIGHT (droite) ou CENTER (centre).

Remarque: L'enceinte cube centrale arrière est incluse avec le système Acoustimass 16 ou elle peut être ajoutée à un système Acoustimass 15 series II. Pour obtenir des informations sur cette mise à niveau, reportez-vous à la section « Mise à niveau du système d'enceintes Acoustimass 15 série II » à la page 12.

Raccordement des enceintes cube sur le module Acoustimass

Figure 5

1. Raccordez la paire de conducteurs repérée CENTER (centre) à l'enceinte cube centrale. Pressez le pouce de la borne de raccordement située à l'arrière de l'enceinte. Insérez le conducteur repéré (+) dans la borne rouge et l'autre conducteur (-) dans la borne noire. Relâchez le pouce pour verrouiller les conducteurs.
2. Raccordez la paire de conducteurs repérée RIGHT (droite) sur l'enceinte cube avant droite (située à droite du téléviseur lorsque vous êtes face à lui).
3. Raccordez la paire de conducteurs repérée LEFT (gauche) sur l'enceinte cube avant gauche.
4. Connectez respectivement l'autre extrémité de chaque câble sur les embase RCA bleues CENTER FRONT (centre avant), RIGHT FRONT (avant droite) et LEFT FRONT (avant gauche) du module Acoustimass®.

Raccordement des enceintes cube arrières sur le module acoustimass

Chaque enceinte cube arrière est connectée au module Acoustimass grâce à un câble d'une longueur de 15 m (Figure 5). Assurez-vous que le câble correct chemine bien vers l'enceinte appropriée. Les câbles des enceintes arrière sont équipés de prises RCA oranges à une extrémité sur lesquelles sont moulés les repérages LR (arrière gauche), RR (arrière droite) ou CR (arrière centre). L'autre extrémité dispose de 2 conducteurs, avec une bague rouge pour le +, qui sont repérés LEFT REAR (arrière gauche), RIGHT REAR (arrière droite) ou CENTER REAR (arrière centre).

1. Connectez la paire de conducteurs repérée RIGHT REAR (arrière droite) sur l'enceinte cube arrière droite (située à droite du téléviseur lorsque vous êtes face à lui). Pressez le pouce de la borne de raccordement située à l'arête de l'enceinte. Insérez le conducteur repéré (+) dans la borne rouge et l'autre conducteur (-) dans la borne noire. Relâchez le pouce pour verrouiller les conducteurs.
2. Raccordez la paire de conducteurs repérée LEFT REAR (arrière gauche) sur l'enceinte cube arrêté gauche.
3. Si vous disposez d'une enceinte cube arrêté centrale (système Acoustimass 16 ou système Acoustimass 15 série II mis à niveau), raccordez la paire de conducteurs repérée CENTER REAR (arrière centre) à l'enceinte cube arrêté centrale.

Remarque: Le système Acoustimass 15 série II peut être mis à niveau en ajoutant une enceinte cube arrière centrale. Voir « Mise à niveau du système d’enceintes Acoustimass 15 série II » à la page 12.

1. Connectez respectivement l'autre extrémité de chaque câble sur les embase RCA oranges RIGHT REAR (arrière droite), LEFT REAR (arrière gauche) et CENTER REAR (arrière centre) du module Acoustimass.

Branchement du module acoustimass® sur l'ampli-tuner

Le câble d'entrée du système de 6,1 m permet de connecter le module sur l'ampli-tuner Home Cinema (reportez-vous à la Figure 6). Ce câble dispose d'un connecteur multibroches à une extrémité et de plusieurs paires de conducteurs à l'autre extrémité. Les paires de conducteurs du câble peuvent être séparées de manière à se conformer plus facilement aux exigences de raccordement de l'ampli-tuner. Les conducteurs sont repérés sur leurs gains RIGHT (droite), LEFT (gauche), CENTER (centre), RIGHT SURROUND (Surround droite), LEFT SURROUND (Surround gauche) ou CENTER SURROUND (Surround centre) pour indiquer où chacun d'eux doit être branché sur l'ampli-tuner.

ATTENTION : Avant d'effectuer une quelconque connexion, débranchez l'ampli-tuner de la prise secteur murale. Dans le cas contraire, vous pouvez endommager votre système. ATTENTION : Ne pas raccorder le module Acoustimass amplifié directement sur votre téléviseur, à moins que celui-ci ne dispose des circuits de décodage Surround et de sorties amplifiées pour chaque canal.

1. Insérez le connecteur multibroches du câble d'entrée du système dans l'embase prévue à cet effet sur le module Acoustimass. Serrez les deux vis molettes pour verrouiller la connexion.
2. Connectez chaque paire de conducteur à l'autre extrémité du câ
3. Branchez chaque conducteur repéré (+) sur la borne + dédiée.
4. Branchez chaque conducteur repéré (-) sur la borne - ajuste.

Remarque: La prise RCA du cable d'entrée du système est livrée avec un capuchon. Retirez celui-ci pour effectuer la connexion sur la prise LFE/SUBWOOFER out (effet de basse fréquence/sortie caisson de basses). Si l'ampli-tuner ne dispose pas de prise RCA « LFE/SUBWOOFER OUT », laissez le capuchon en place.

1. Lorsque cela est possible, raccordez la prise RCA repérée LFE du cable d'entrée du système sur la prise LFE/SUBWOOFER OUT de votre ampli-tuner Surround.

ATTENTION: Veillez à ce qu'aucun conducteur ne soit effiloché afin d'empêcher qu'il n'entre en contact avec un autre. Dans le cas contraire, votre ampli-tuner peut être endommagé.

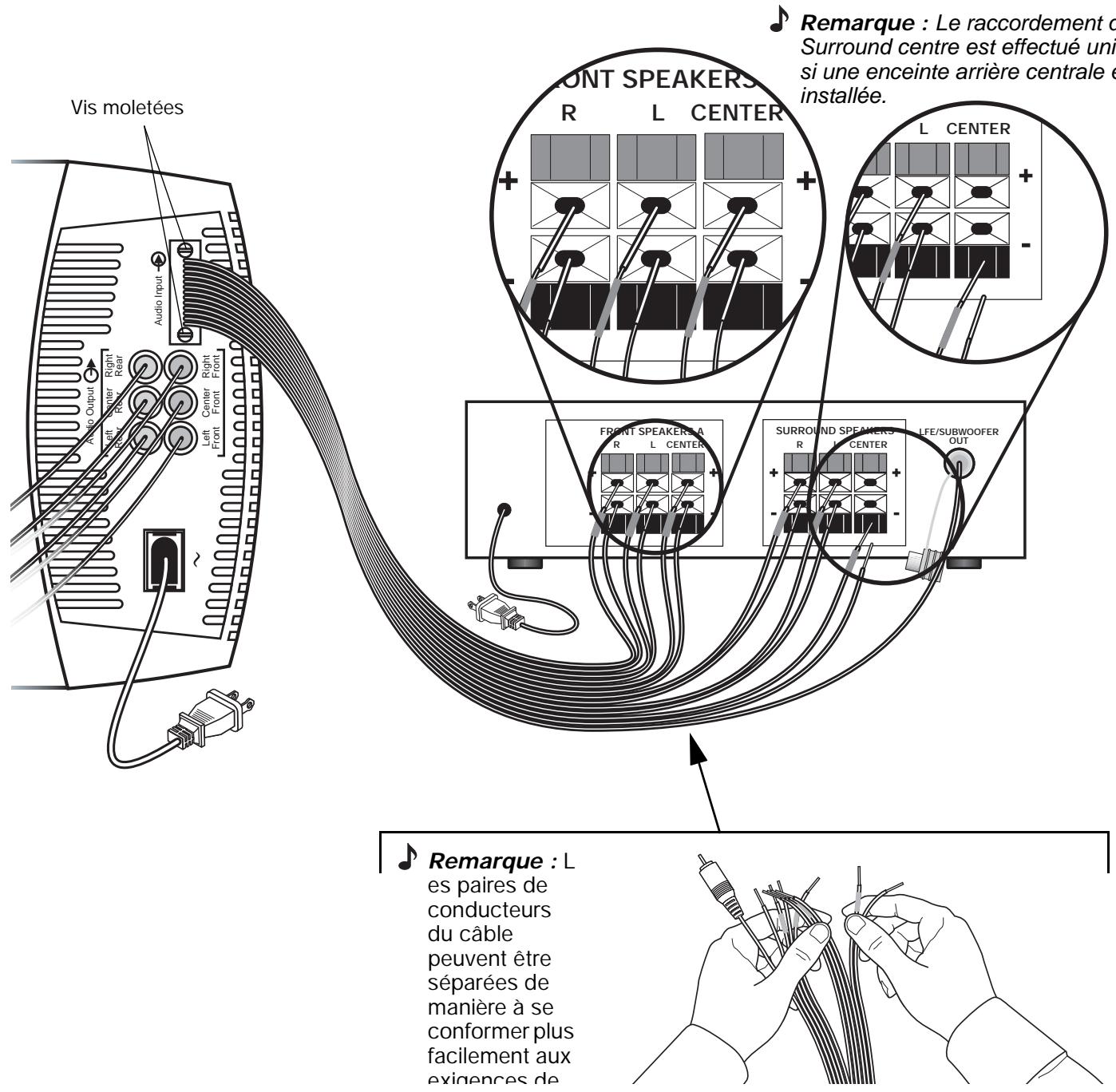

Figure 6

Raccordement du module Acoustimass sur l'ampliTuner

Vérification des connexions

Vérifiez toutes les connexions allant de l'ampli-tuner au module Acoustimass amplifié et du module vers les enceintes cube (Figure 5 et Figure 6). Assurez-vous que les enceintes cube sont raccordées aux bornes appropriées, en fonction de leur position dans la pièce.

Contrôlez que les câbles connectés à votre ampli-tuner Surround sont bien en phase (+ au + et - au -). Un mauvais câblage peut provoquer une perte totale de puissance du module.

Corrigez les problèmes de câblage avant de brancher le cordon secteur de votre ampli-tuner et de le mettre sous tension.

Raccordement secteur du module acoustimass

Remarque: Bose® recommande la protection de tous les équipements électroniques par un dispositif de protection contre les surtensions. Les variations de tension et les surcharges transitoires peuvent endommager les composants de n'importe quel système. Un tel équipement peut éliminer la majeure partie des surtensions et peut être acheté dans un magasin spécialisé.

Une fois tous les raccordements du système vérifiés, branche le cordon secteur du module Acoustimass dans la prise murale. Notre système d'enceintes Acoustimass se met automatiquement en marche dès qu'il reçoit un signal de votre ampli-tuner Surround ou à l'arrêt dans le cas contraire.

Mise à niveau du système d'enceintes acoustimass 15 série II

Votre système d'enceintes Acoustimass 15 série II peut être mis à niveau afin d'obtenir un son 6.1 ou 6 canaux surround.

Le kit de mise à niveau 6.1 contient une enceinte cube noire (PC 029661) ou blanche (PC 029662), un câble de raccordement de 15m et des instructions complètes de connexion.

Pour vous procurer le kit de mise à niveau 6.1, contactez votre revendeur Bose agréé ou adressez-vous directement à Bose. Reportez-vous à la liste de numéros de téléphone des stations techniques Bose fournies avec votre système. Pour passer une commande, le numéro de série de votre module Acoustimass vous sera demandé.

Pour obtenir un son home cinema réaliste

ATTENTION : Les systèmes Acoustimass® 15 série II et 16 sont pourvus d'un circuit de protection automatique, les préservant de tout dommage électrique ou de toute surcharge. Ce circuit est automatiquement activé lorsque le volume sonore d'écoute est élevé. La réduction de niveau entrainée reste faible. L'activation de ce circuit est normale et indique que la puissance délivrée dépasse le niveau garantissant la sécurité du système. Il n'est pas recommandé de maintenir longtemps le niveau d'écoute à ce volume.

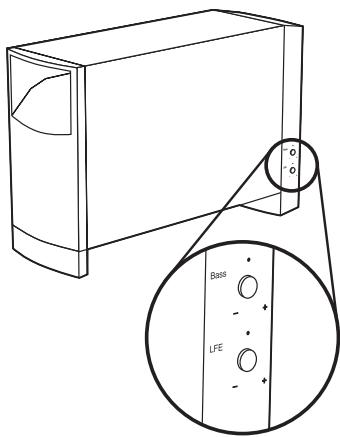

Réglage du niveau LFE (effets de basses fréquences)

Le bouton de réglage LFE (effets de basses fréquences) de votre module Acoustimass amplifié permet d'augmenter ou de diminuer le niveau relatif des effets de basses fréquences des pistes sonores des films. Utilisez-le pour ajuster la présence de cessons très graves. Utilisez la fonction « test tones » (test des volumes) de votre amplificateur numérique pour ajuster le volume sonore délivré par chacune des enceintes cube. Utilisez ensuite le bouton de réglage LFE de votre module Acoustimass pour équilibrer le volume des canaux LFE et des canaux des enceintes cube.

Réglage du niveau de compensation grave/pièce

Cette fonctionnalité permet d'affiner le réglage de votre module Acoustimass une fois que celui-ci a été positionné à l'endroit désiré de votre pièce. Si le son produit vous paraît dans l'ensemble être trop aigu ou manquant de graves, tournez la molette BASS (graves) dans le sens des aiguilles d'une montre afin d'augmenter le niveau de graves délivré par le module. Si le son produit est au contraire trop grave, tournez cette même molette dans le sens inverse des aiguilles d'une montre afin de diminuer le niveau de graves. La plupart du temps, ce réglage n'est pas nécessaire car le calibrage effectué en sortie d'usine correspond à la majorité des situations d'écoute.

Réglage de l'ampli-tuner digital

Votre système Acoustimass 16 ou Acoustimass 15 série Il est totalement compatible avec les sorties d'un ampli-tuner digital. Le traitement du signal intégré assure des basses profondes pour tous les canaux, et ce quel que soit le réglage de l'ampli-tuner. Cependant, le tableau représenté ci-dessous vous indique les réglages conseillés. Réglez les enceintes cube sur LARGE dans le menu visualisé sur l'afficheur de l'ampli-tuner. Mettre le subwoofer (caisson de basses) et le LFE sur ON (marche). Réglez le filtré sur la valeur la plus BASSE possible, généralement 80Hz.

Enceinte	Réglage de l'ampli-tuner
Gauche et droite	LARGE
Centre	LARGE
Surround gauche et droite	LARGE
Surround centre*	LARGE
LFE/Subwoofer	ON (marche)

• S'applique aux systèmes Acoustimass 16 ou aux systèmes Acoustimass 15 série II mis à niveau. Pour obtenir des informations sur cette mise à niveau, reportez-vous à la section « Mise à niveau du système d'enceintes Acoustimass 15 série II » à la page 12.

S'assurer de la présence du signal digital

De façon à être certain que le signal audio digital issu de votre lecteur de DVD arrive à votre ampli-tuner surround, raccordez la sortie audio digitale du lecteur à l'entrée audio digitale de votre ampli-tuner (Figure 7).

Avant de passer un DVD, sélectionnez la sortie digitale dans le menu de configuration de votre lecteur de DVD. Consultez la notice d'utilisation fournie avec votre amplificateur pour obtenir des informations supplémentaires.

Branchements d'un signal digital sur l'ampli-tuner

Remarque: Utilisez soit les connexions digitales optiques, soit les connexions digitales coaxiales, mais pas les deux à la fois.

Figure 7

Réglage de l'ampli-tuner analogique

Pour les applications surround analogiques (et non digitales), il est recommandé de régler le mode de son surround centre de l'ampli-tuner sur WIDE (large). La procédure à suivre dépend de la marque et du modèle de votre ampli-tuner. Consultez la notice d'utilisation jointe à celui-ci pour tester et ajuster la balance entre chaque enceinte.

Dépannage

Si vous rencontrez un problème avec votre système d'enceintes Acoustimass, arrêtez la source sonore et essayez les solutions ci-dessous. Si le problème persiste, contactez votre revendeur BOSE afin de convenir d'un rendez-vous pour maintenance. Pour contacter BOSE directement, reportez-vous à la liste de numéros de téléphone des stations techniques incluse dans le carton d'emballage.

Problème	Action à entreprises
Le système ne fonctionne pas du tout	• Assurez-vous que l'ampli audio/vidéo ou Home Cinéma et le module Acoustimass amplifié sont bien branchés sur une prise secteur murale et que l'ampli-tuner Home Cinema est sous tension. • Assurez-vous qu'une source sonore a été sélectionnée au niveau de l'ampli-tuner Home Cinema (vidéo, CD, DVD, tuner).
Absence de son	• Vérifiez les branchements des enceintes. • Assurez-vous que le module Acoustimass amplifié est bien alimenté. • Pour le son digital, assurez-vous qu'un cable coaxial ou optique relié la sortie digitale du lecteur DVD à l'entrée digitale de votre ampli-tuner Home Cinema. • Assurez-vous que la source audio sélectionnée est correcte. Par exemple, Sélectionnez bien la lecture DVD audio sur l'amplificateur et le lecteur pour qu'un son puisse être entendu à partir d'un DVD. • Débranchez tout casque. • Augmentez le volume.
Aucun son sur les enceintes cube	• Assurez-vous que le module Acoustimass amplifié est bien branché et que l'ampli-tuner Home Cinema est sous tension.
Le son est mauvais	• Vérifiez qu'aucun cable d'enceinte n'est endommagé. • Diminuez le volume de tous les éléments externes raccordés à l'ampli-tuner Home Cinema.
Absence de basses	• Assurez-vous que les connexions d'enceintes sur l'ampli-tuner Home Cinema sont correctes (le + au + et le - au -).
Manque ou excès de basses	• Rapprochez le module Acoustimass amplifié d'un mur ou d'un angle pour augmenter le niveau de basses ou éloignez-le pour obtenir moins de graves. • Réglez le niveau LFE ou agissez sur la commande BASS.
Absence d'effet Surround	• Assurez-vous que votre ampli-tuner Home CinemaTRAITE un signal issu d'un magnétoscope Hi-Fi, d'un télévisuer stéreo, d'un laser disc, d'un lecteur DVD ou d'une quelconque autre source Surround. • Si vous utilisez le mode Dolby Pro-Logic, vérifiez que le mode Surround est bien en fonction (ON). • Si vous utilisez une source digitale, vérifiez que les réglages sont corrects au niveau de l'ampli-tuner Home Cinema. • Assurez-vous que la source (DVD, laser disc ou programme TV) est bien encodée Dolby Digital.

Service clients

Pour obtenir une aide supplémentaire afin de résoudre vos problèmes, prenez contact avec le service après-vente Bose. Reportez-vous à la liste des stations techniques (numéros de téléphone fournis) incluse dans le carton d'emballage.

Nettoyage des enceintes

Les coffrets des enceintes Acoustimass® doivent être nettoyés uniquement à l'aide d'un chiffon doux et sec. N'utilisez aucun aérosol à proximité du système et ne laissez aucun liquide pénétrer par une des ouvertures. De même, n'utilisez pas de solvents, de produits chimiques ou de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des abrasifs.

Si nécessaire, vous pouvez passer l'aspirateur sur les grilles des enceintes cube, mais procédez avec précaution car les haut-parleurs se trouvent directement derrière et ils peuvent être facilement endommagés.

Caracteristiques

Technologie d'enceinte Direct/Reflecting

Conception d'enceinte Virtually Invisible

Technologie d'enceinte Acoustimass associée à un processus de traitement intégré du signal

Enceintes cube blindées magnétiquement

Circuit de protection automatique du système

Contrôle qualité sur banc informatisé Syncom®

Finition

Enceintes cube : noir ou blanc arctique

Module Acoustimass : texture noire ou blanc arctique, résistance aux rayures

Informations complémentaires sur les haut-parleurs

Enceintes cube : 2 Twiddler™ de 6,35 cm

Module Acoustimass amplifié : 3 woofers de 13 cm

Dimensions/poids des enceintes

Enceintes cube : 15,7 cm x 7,8 cm x 10,2 cm / 1,1 kg

Module Acoustimass : 41,4 cm x 20,6 cm x 73,9 cm / 20,3 kg

	Acoustimass 15 série II	Acoustimass 16
Caracteristiques d'alimentation du module Acoustimass	USA/Canada : 100 à 127 V ~ 50/60 Hz - 400 W Europe/Australie : 220 à 240 V ~ 50/60 Hz - 400 W	USA/Canada : 100 à 127 V ~ 50/60 Hz - 400 W Europe/Australie : 220 à 240 V ~ 50/60 Hz - 400 W
Compatibilité	Compatible avec les ampli-tuners A/V et les amplificateurs Home Cinema dont la puissance est comprise entre 10 et 200 W par canal, pour une charge de 4 à 8 Ohms	Compatible avec les ampli-tuners A/V et les amplificateurs Home Cinema dont la puissance est comprise entre 10 et 200 W par canal, pour une charge de 4 à 8 Ohms
Poids du système (emballage compris)	32,6 kg	33,8 kg

Durée de la garantie

Votre système d'enceintes Bose Acoustimass est couvert par une garantie limitée transférable. Les conditions détaillées de la garantie sont notées sur la carte de garantie accompagnant votre système. Veuillez remplir la section « Information » de la carte et la renvoyer par courrier à Bose.

Accessoires

• Pieds de table : UTS-20B (noir), UTS-20W (blanc)
• Pieds de sol : UFS-20B (noir), UFS-20W (blanc) Supports muraux : UB-20B (noir), UB-20W (blanc)
• Cable adaptateur d'entrée du module pour raccordement sur un câblage existant : PN 267138-001 (noir) PN 267138-002 (blanc)
• Cable adaptateur module vers enceinte cube pour raccordement sur un câblage existant : PN 267139-001 (noir) PN 267139-002 (blanc) Cable d'extension d'entrée de 6,1 mètres : PN 267140-001 (noir) PN 267140-002 (blanc)
