Type d'appareil	Lave-linge séchant
Capacité de lavage	9 kg
Capacité de séchage	6 kg
Classe énergétique	A+++
Vitesse d'essorage maximale	1600 tr/min
Fonctionnalité vapeur	Oui
Systèmes de sécurité intégrés	Protection anti-débordement, verrouillage enfant
Programmes spéciaux	Laine, Soie, Sport, Express
Dimensions de l'appareil	60 x 85 x 64 cm (L x H x P)
Niveau sonore	72 dB en essorage
Interface utilisateur	Écran tactile avec commandes intuitives
Entretien et maintenance	Nettoyage régulier du filtre à peluches recommandé
Consommation d'eau annuelle	11000 litres
Consommation énergétique annuelle	234 kWh

FOIRE AUX QUESTIONS - WT 946 ISWPS MIELE

Comment démarrer un cycle de lavage sur le MIELE WT 946 ISWPS ?

Pour démarrer un cycle de lavage, sélectionnez le programme souhaité sur le panneau de commande, ajoutez le détergent dans le tiroir prévu à cet effet, puis appuyez sur le bouton 'Démarrer'.

Que faire si le lave-linge séchant ne s'allume pas ?

Assurez-vous que l'appareil est bien branché et que la prise de courant fonctionne. Vérifiez également que le disjoncteur n'a pas sauté.

Comment passer directement au cycle de séchage ?

Pour passer directement au cycle de séchage, sélectionnez le programme de séchage approprié après la fin d'un cycle de lavage ou arrêtez le cycle de lavage en cours et sélectionnez un programme de séchage.

Que faire si le tambour ne tourne pas ?

Vérifiez que l'appareil n'est pas surchargé. Retirez quelques articles si nécessaire. Assurez-vous également que la porte est bien fermée et que le programme correct est sélectionné.

Comment nettoyer le filtre à peluches ?

Ouvrez le panneau de maintenance à l'avant de l'appareil, retirez le filtre à peluches et nettoyez-le sous l'eau courante. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Que faire si l'appareil affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Suivez les instructions fournies pour résoudre le problème ou contactez le service client pour obtenir de l'aide.

Comment régler la durée du cycle de séchage ?

Utilisez les boutons de réglage sur le panneau de commande pour augmenter ou diminuer la durée du cycle de séchage selon vos besoins.

Que faire si l'eau ne s'évacue pas correctement ?

Vérifiez que le tuyau d'évacuation n'est pas obstrué ou plié. Assurez-vous qu'il est correctement installé et qu'il se trouve à la hauteur recommandée.

Comment éviter le froissement des vêtements ?

Utilisez des programmes adaptés aux textiles délicats et retirez les vêtements dès la fin du cycle. Vous pouvez également utiliser la fonction anti-froissage si elle est disponible.

Le lave-linge séchant fait un bruit inhabituel, que faire ?

Assurez-vous que l'appareil est de niveau et qu'aucun objet étranger n'est coincé dans le tambour. Si le bruit persiste, contactez un technicien pour inspection.

MODE D'EMPLOI WT 946 ISWPS MIELE

Mode d'emploi Lave-linge séchant WT 946 i S wps

Lisez impératifement ce mode d'emploi avant d'instructor et de mettre en service cet apparéil. Vous vous protégerez ainsi et évitez de déterminer vosse apparéil.

M.-Nr. 05 871 720

Table des matieres

Votrecombinationaipalprotectionde l'environnement 5

Enlvement de l'emballage 5

Enlvement de I'ancien appeareil 5

Prescriptions de sécurité et mises en garde 6

Description de l'appareil 9

Caracteristiques. 9

Programmes spéciaux 9

Départ différé 9

Sécurité enfants 9

Fonctions optionnelles 9

Actualisation de la programmation (diode PC) 9

Bandeau de commande 10

Principaux éléments de commande 11

Sélecteurs de programme 11

Touches fonctions additionnelles 11

Touche "Essorage" avec diodes 11

Lavage et séchage écologiques 12

Avant la mise en service 13

LAVAGE 14

Tableau des programmes 14

Lavage séparé 17

Preparation 17

Sélectionnez le programme 18

Fonctions additionnelles aux programmes de lavage 19

Départ différé 21

Aprés le lavage 21

Ajout/dechargement de linge au lavage 22

Déroulement de programme 23

Lessives 25

Anticalcaire 25

Utilisation de plusieurs produits de lavage 25

Assouplissant / Amidon 26

Assouplissant, produit de tenue, amidon en poudre ou liquide 26

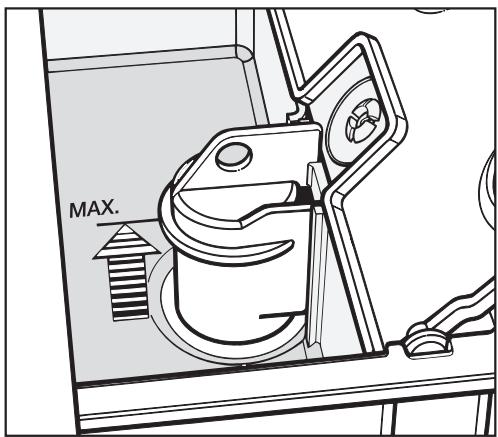

Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon liquide 26

Utilisation d'assouplissant ou de produit de tenue séparée 26

Amidonnage séparé 26

SECHAGE 27

Conseils en matière de sechage 27

Tableau des programmes 28

Sechage séparé 30

Preparation 30

Sélection du programme 31

Fonctions additionnelles au programme de séchage 31

Départ différé 32

Aprés le lavage 32

Laver et sécher sans interruption 33

Aprés chaque lavage ou séchage 34

Modification du déroulement de programme 36

Sécurité enfants 37

Nettoyage et entretien 38

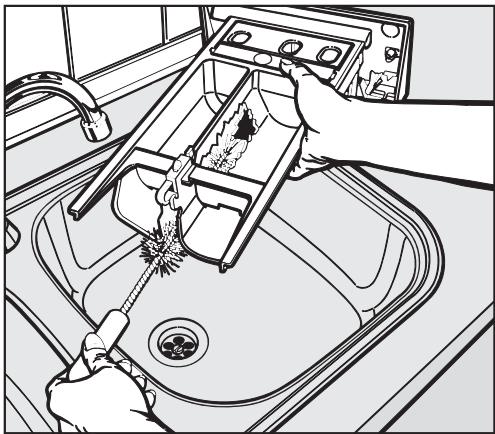

Nettoyage 38

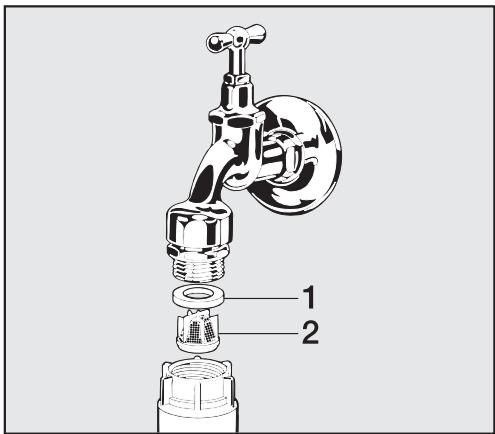

Nettoyage du filtré dans la conduite d'arrivée d'eau. 40

Recherche des anomalies 41

Que faire si ...? 41

Le programme ne démarre pas. 42

Le programme a ete interrompu et un message d'erreur s'affiche. 43

Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche. 44

Table des matieres

Anomalies generales ou résultat de lavage ou de sechage insatisfaisant . 45

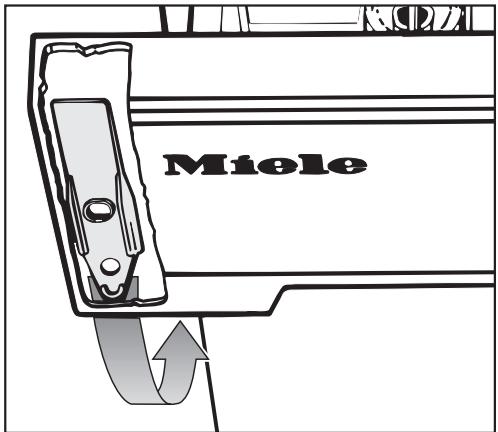

Déverrouillage de porte manuel en cas de vidange obstruée et/ou de panne de courant 51

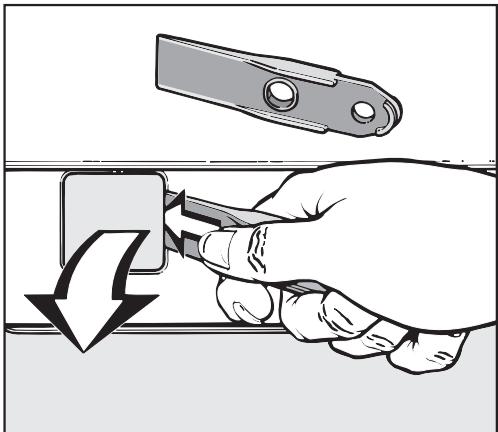

Vidangez le bain lessiviel. 51

Ouvrez la porte 52

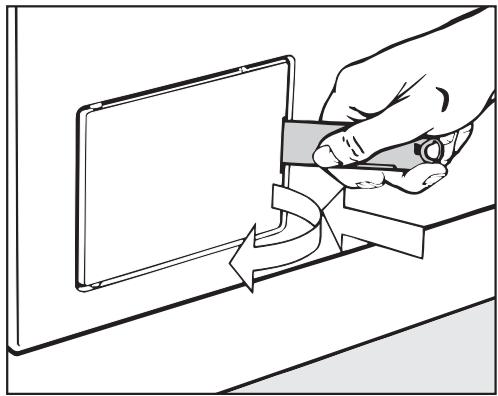

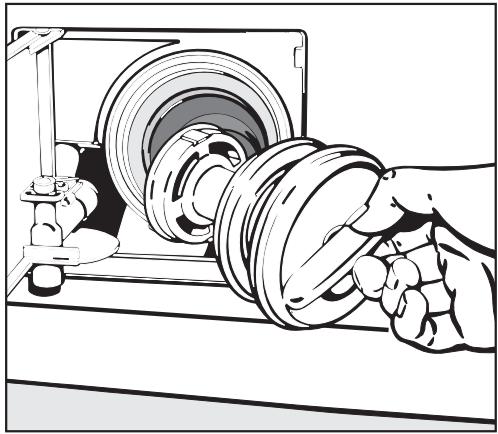

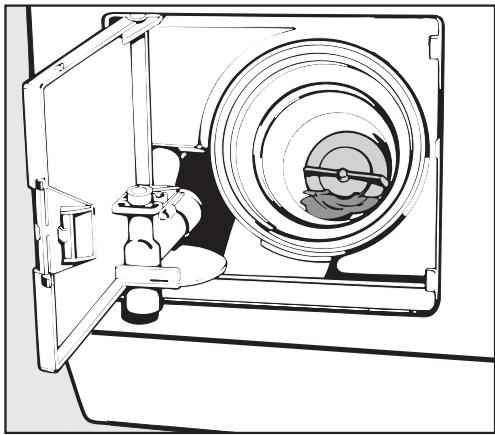

Nettoyage du filtr de vidange et de la pompe de vidange. 53

ServiceAprésVente 54

Conditions et période de garantie 54

Installation et raccordement 55

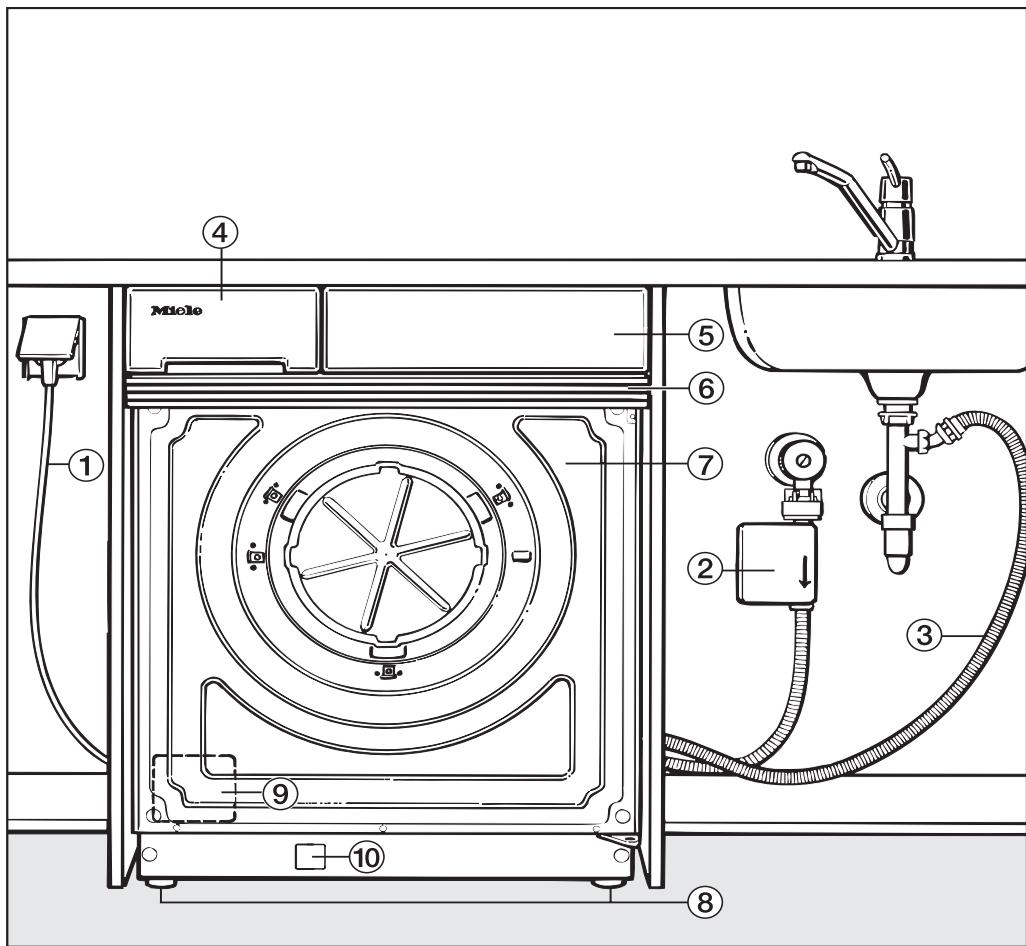

Vuede face 55

Lieud'installation 56

Installation du lave-linge séchant 56

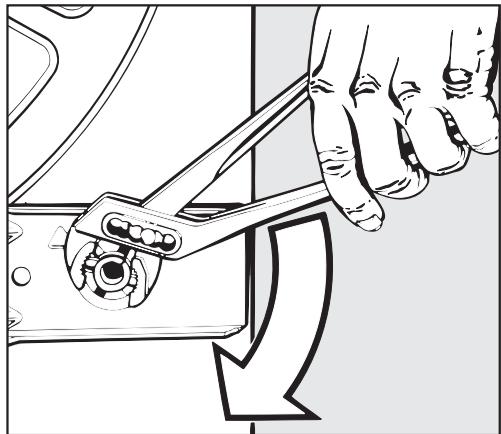

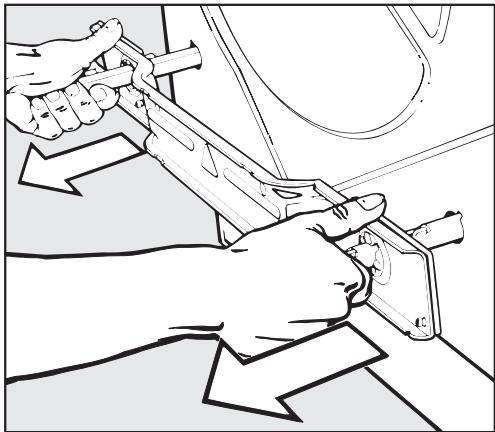

Démontage des sécurités de transport. 57

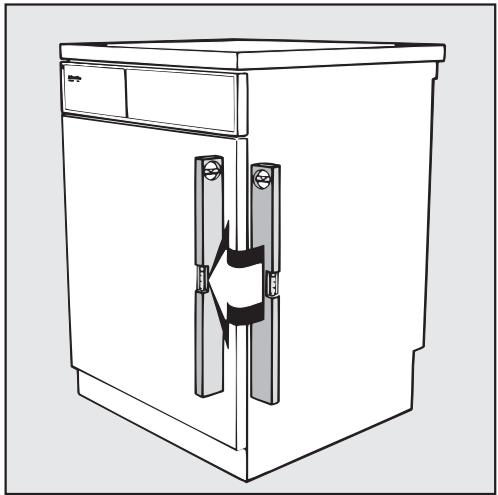

Ajustage. 58

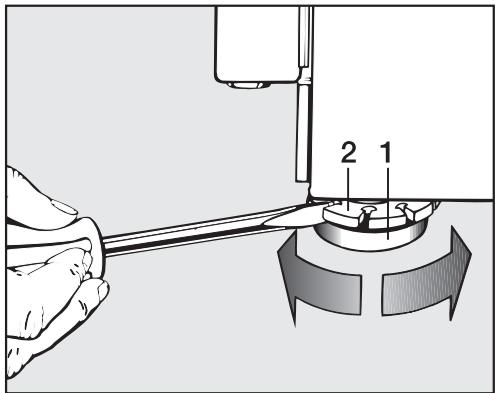

Devisage et blocage des pieds 58

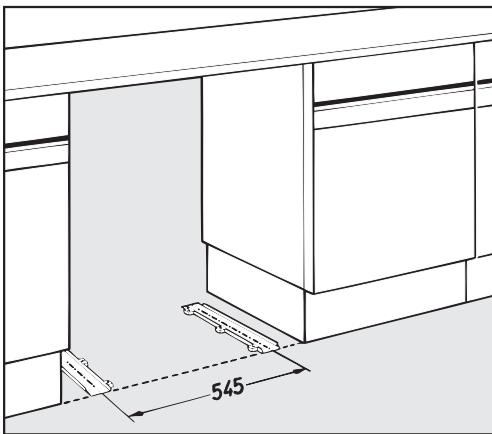

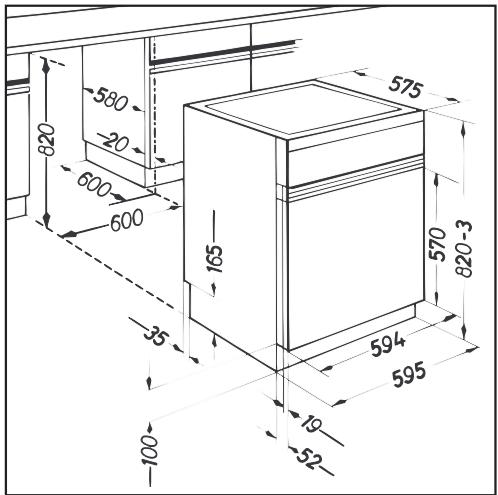

Encastrement 59

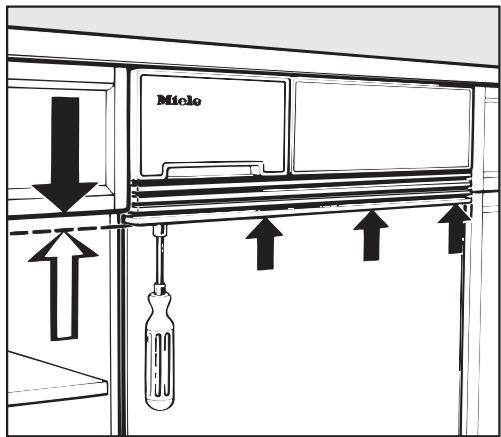

Adaptation du bandeau aux dimensions du tiroir 60

Pose du panneau d'habillage. 60

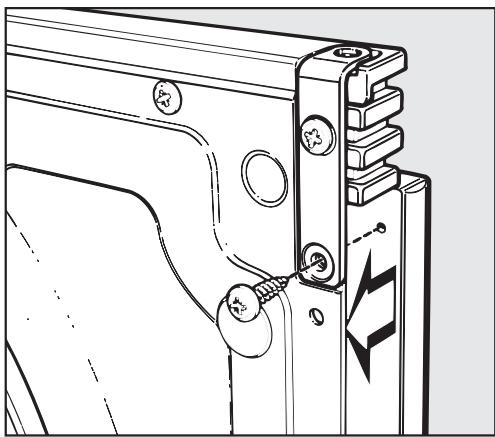

Fixation du panneau de façade 61

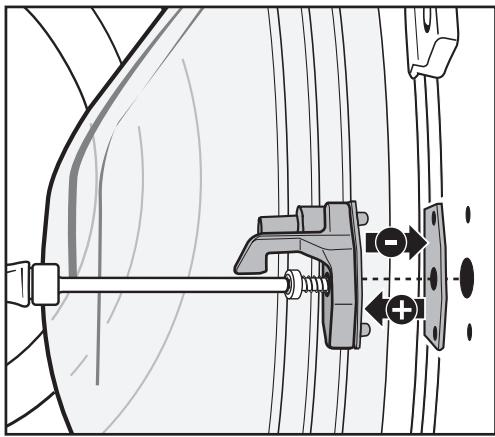

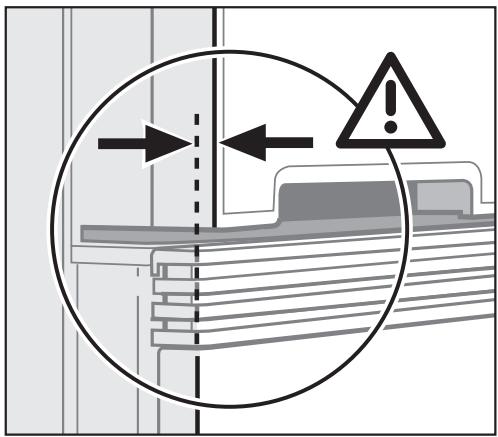

Ajustage de la porte 62

L'Aquasécurité Miele 64

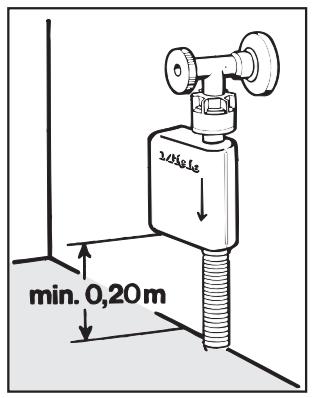

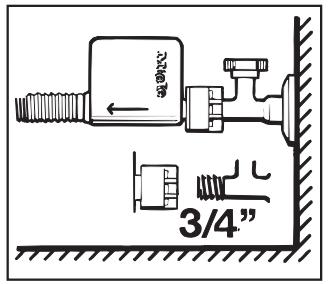

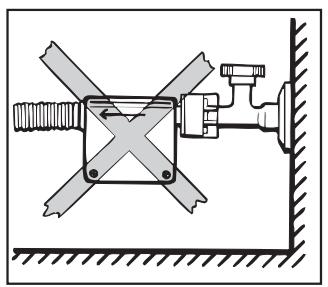

Arrivée d'eau 65

Vidange 68

Branchementélectrique 69

Consommations 70

71

Fonctions optionnelles 74

Augmentation du niveau d'eau 74

Rinçage supplémentaire dans le programme BLANC / COULEURS 75

Signal sonore 76

Ouverture de porte à températe élevée 77

Humidité résiduelle finale au séchage 78

Enlèvement de l'emballage

L'emballage protège votre lave-linge séchant des avaries de transport. Les matérielaux utilisés sont choisis en fonction de critères écologiques de façon à en facilitier le recyclage.

Le recyclage de l'emballage économique les matieres premières et réduit le volume des déchets à éliminer.
En principe, le revendeur reprend l'emballage à sa mise en service.

Enlèvement de l'ancien apparéil

Les ancients apparèils électriques et électroniques contiennent souvent en-core des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent enaucun cas votre apparèil avec les déchets.

Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et spécialement adaptations à l'enlèvement de ce type d'appareils.

Gardez l'ancien apparéil hors de portée des enfants jusqu'à son enlevement, pour éviter tout accident. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".

Lisez le mode d'emploi avant d'utiliser votre lave-linge sechant pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien de l'appareil. Vous vous protégerez ainsi et évitezrez de déterminer voslave-linge sechant.

Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un évientuel futur propriété.

Utilisation conforme

Utilisez le lave-linge séchant uniquement pour

• laver les textiles déclarés lavables en machine par leur fabricant sur l'étiquette d'entretien ou en laine lavable à la main.
• sécher les textiles préalablement lavés, déclarés appropriés au sechage en machine par leur fabricant.

Toute autre utilisation peut etre dangereuse.

Le fabricant ne peut être tenu responsable de dommages résultat d'une utilisation non conforme au produit ou d'une manipulation incorrecte.

Sécurité technique

Contrôlez si l'appareil ne présente pas de déteriorations visibles avant de l'installer.

N'installez pas et ne mettez pas en service un apparéil endommagé.

Comparez impératifement les données de branchement (fusible, ten

sion et fréquence) portées sur la plaque signalétique avec celles du réseau électrique. Dans le doute, interrogez un électricien.

La sécurité électrique de cet appar
reil n'est garantie que s'il est rac
cordé à un système de mise à la terre
homologué.
Il est très important que cette condition
de sécurité élémentaire, et en cas de
doute toute l'installation domestique
soient contrôlées par un professionnel.
Le fabricant ne peut être tenu respons
sable de dommages causés par une
mise à la terre manquante ou défectueuse.

Pour des raisons de sécurité, n'utilise pas de rallonge (risque d'in-die d'à la surchauffe).

Ce lave-linge séchant est conforme aux prescriptions de sécurité en vivur. Les réparations incorrectes peut entraîner de graves dangers pour risateur pour lesquels le fabricant linse toute responsabilité. Les intérêts techniques ne doivent êtrecutées que par des spécialistes.

Déconnectez l'appareil en :

• débranchant la fiche ou en
• âtant le fusible ou en
• dévissant totalement leFuse de l'installation domestique.

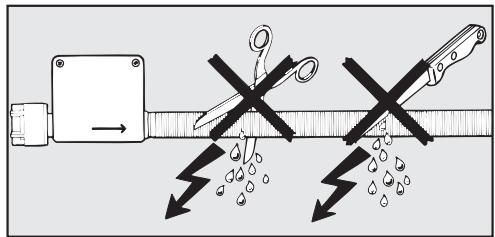

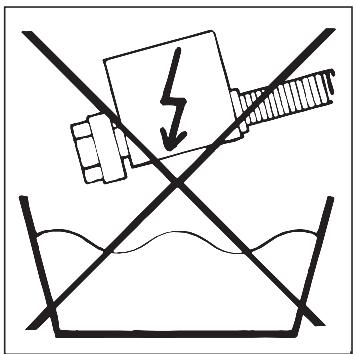

Le système Aquasécurité assure une protection contre les dégats des eaux dans les conditions suivantes :

• Raccordement d'eau et branchement électrique conformes
• Obligation de faire réparer immédiatement l'appareil en cas de déterriorations identifiables.

Remplacez les pieces defectueuses uniquement par des pieces detachées d'origine Miele, que nous garantissons répondre totally aux exigences de sécurité en vigueur.
Si le cordon d'alimentation élec-trique est endommagé, celui-ci doit imperativement être remplaced par un technicien SAV/agréé par Miele afin d'éviter tout risque pour l'utilisateur.

Utilisation

Le montage et la mise en service de cet apparéil sur des unités mobiles (bataux par exemple) ne peuvent être effectuels que par des entreprises spécialisées ou des professionnels, en veillant à ce que les conditions de sécurité nécessaires au bon fonctionnement de l' apparéil soient réunies.

Attention! Le palpeur métallique circulaire monté sur la face interne du hublot est très chaud après le séchage!

Ouvrez largement la porte de l'appareil à l'issue du séchage. Ne touche pas au palpeur mécanique circulaire monté sur la face interne du hublot. Vous risque de vous brûler.

N'installez pas votre lave-linge sé-chant dans une piece exposée au gel. Les tuyaux gelés peuvent se fendre ou éclater. Les températures en dessous de 0^ peuvent diminuer la fiabilité de la platine électronique.

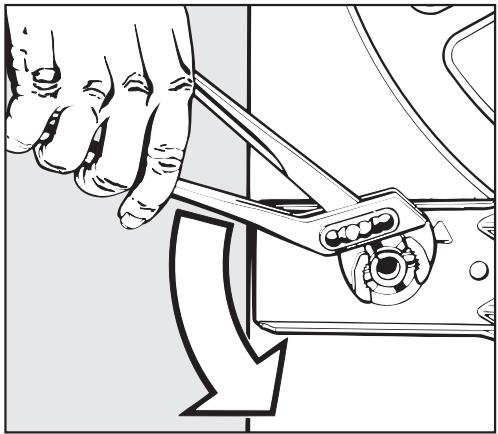

Enlevez les sécurités de transport à l'arrête de l'appareil avant la mise en service (voir chapitre "Installation"). Une sécurité de transport non enlevée peut provoquer à l'essorage des déteriorations sur la machine et sur les meubles/appareils contigus.

Fermez le robinet d'eau en cas d'absence prolongée (vacances par ex.) rundout s'il n'existe pas de vidange au sol (regard) à proximité de l'appareil.

Risque d'inondation! Vérifiez que l'eau s'écoule suffisamment vite avant d'accrocher le tuyau de vidange dans un évier ou un lavabo. Bloquez le tuyau de vidange pour qu'il ne glisse pas. Autrement la force de refoulement de l'eau vidangée peut pousser le tuyau hors de l'évier.

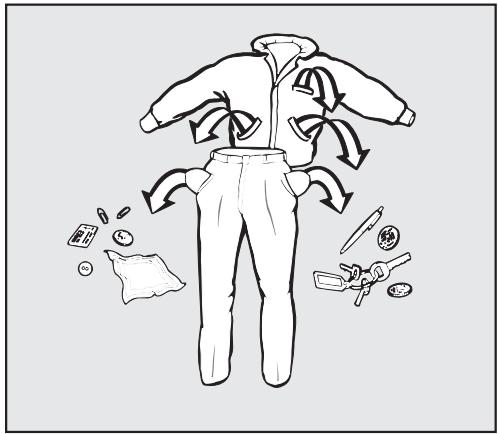

Assurez-vous qu'il n'y a pas de corps étrangers dans votre linge avant de le laver (par ex. clous, épingles, pieces ou trombones) afin de ne pas le détiériorer. Les corps étrangers peuvent également endommager certaines pieces de l'appareil (cuve, tambour par ex.) qui peuvent à leur tour détiériorer le linge.

Prescriptions de sécurité et mises en garde

Il n'est pas nécessaire de détartrer l'appareil si vous dosez la lessive correctement Si vous appareil était malgré tout entartré, utilisez un détartrant avec protection anticorrosion disponible chez vous revendeur Miele ou auprès du service après-vente Miele. Sui-vez strictement les instructions d'utilisation.
N'utilisez enaucun cas de détergents contenant des solvants. Ils risquent de déterminer les pieces de l'appareil et de dégager des vapeurs nocives. Il y a en outre un danger d'in-cendie et d'explosion.
Rincez les textiles traités aux produits contenant des solvants à l'eau claire avant de les laver dans l'appléil.
Les teintures que vous utilisez doivent être appropriées à une utilisation en machine. La fréquence des teintures doit correspondre à une utilisation domestique moyenne. Respectez impératifement les instructions du fabricant de la teinture.
Les décolorants contiennent du sousfre, qui peut provoquer une corrosion de la machine. N'utilise pas de décolorants en machine.

Risques d'incendie au séchage avec les textiles :

• comptant de la mousse, du caout-chouc ou des matieres similaires ;
• qui ont été traités aux détachants inflammables ;
• qui sont imprégnés de gel, laque pour cheveux, dissolvant, etc.;
  ouatinés et endommages (blousons ou coussins). Si la doublure ou l'enveloppe est endommagée, le garnissage peut prendre feu.

Ne laissez pas de boule-doseuse dans le linge pour le séchage. Elle pourrait fondre et endommager le linge au séchage.

Utilisation d'accessoires

Montez uniquely des accessoires autorisés par Miele.

Le montage d'autres pieces exclut le bénéfice de la garantie.

Elimination d'un ancien lavelinge

Débranchez la prise. Détruirez le cordon d'alimentation et la fiche. Vous évi-terez ainsi qu'il ne soit fait un usage inapproprié du lave-linge séchant.

Avec ce lave-linge séchant, vous pouvez :

• laver séparément

max. 5kg de linge (suivant le programme).

• sécher séparément

max. 2,5 kg de linge (suivant le programme).

ou

• de laver et sécher sans interruption

max. 2,5 kg de linge (suivant le programme).

\section*{Caracteristiques}

Programmes spéciaux

• Programme pour les textiles lavables à la main (LAINE)

Les textiles lavables main en laine et laine mélangée peuvent être lavés en programme LAINE

Programme pour lessive rapide (Mini)

Il s'agit d'une lessive couleurs pour textiles peu sales ne nécessitant qu'un lavage rapide.

• Programme de rinceage (Rinceage)

Dans ce programme, les textiles sont uniquement rincés et essorés.

Départ différé

Le départ différé permet de retarder le début du programme de 1 minute à 9 heures maximum

Sécurité enfants

La sécurité enfants empêche que la porte soit ouverte ou le programme interrompu pendant le déroulement du programme. A la fin du programme la sécurité enfants est automatiquement levée.

Fonctions optionnelles

Les fonctions optionnelles vous permettent d'adapter votre apparéil à vos besoins propres. La fonction sélectionnée est affichée en mode de programmation.

Actualisation de la programmation (diode PC)

La cellule optique marquee PC (Programm Correction) est prévue pour l'actualisation par un technicien des programmes de lavage en fonction des évolutions techniques prévisibles.

La programmation de votre lave-linge pourra ainsi être adaptée aux progrès en matière de lessive, textiles et procédés de lavage.

Miele vous signalera les possibités d'actualiser votre lave-linge.

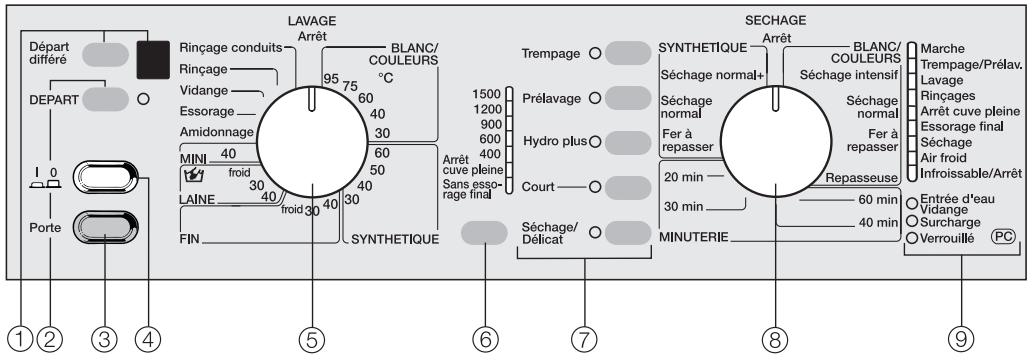

Bandeau de commande

① Touche Départ différé et afficheur

permét de retarder le départ du programme.

La durée du retardement est affichée.

② Touche DEPART

lance le programme de lavage/sechage.

La diode clignote dés que le programme peut être lancé.

③ Touche Porte

pour ouvrir la porte.

④ Touche Marche/Arrêt (I0)

pour enclencher/arrête le sèchelinge ou pour interrompre un programme en cours.

⑤ Sélecteur de programme LAVAGE

pour selectionner le programme de lavage et la température. Il peut être tourné vers la gauche ou vers la droite.

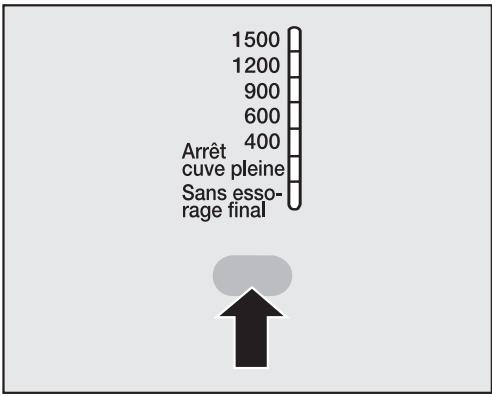

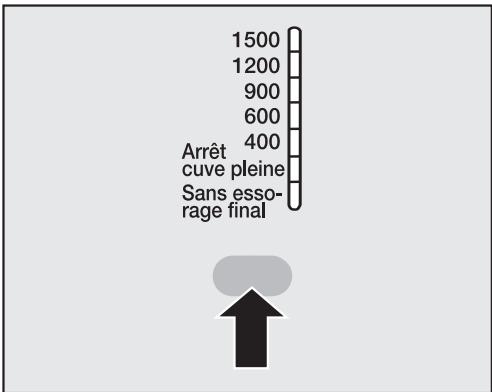

⑥ Touche "Essorage"

pour changer la vitesse d'essorage ou sélectionner

• Arrêt cuve pleine ou
• Sans essorage final

⑦ Touches fonctions additionnelles

pour selectionner les fonctions additionnelles.

Si une fonction additionnelle est enclenchée, la diode correspondante s'allume.

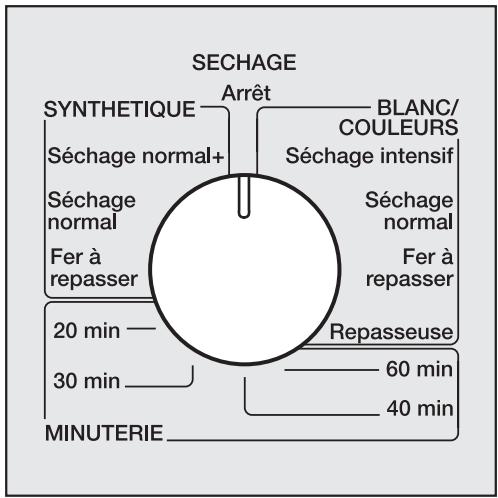

⑧ Sélecteur de programme SECHAGE

pour sélectionner le programme de séchage et le degré de séchage correspondant. Se tourne indifféremment dans les deux sens.

⑨ Diodes de déroulement

vous indique qu'elle phase de programme est en cours et

Diodes de contrôle

Principaux éléments de commande

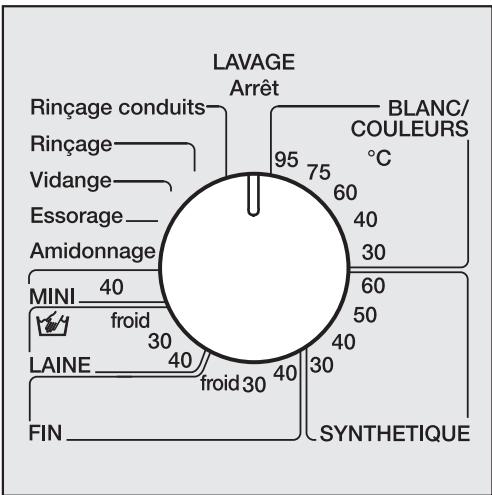

Sélecteurs de programme

Tournez le sélecteur de programme approprié pour régler

• le programme de lavage et la température de lavage
  et
• le programme de séchage avec le degré de séchage correspondant.

Touches fonctions additionnelles

Les programmes peuvent être complétés par différentes fonctions additionnelles. Pour sélectionner ou désélectionner une fonction additionnelle, appuyez sur la touche correspondante. La fonction additionnelle est selectionnée lorsque la diode correspondante est allumée.

Si vous n'arrivez pas à selectionner une fonction optionnelle, c'est qu'elle n'est pas compatible avec le programme selectionné. La diode s'éteint lorsque vous relâchez la touche.

Touche "Essorage" avec diodes

Pour selectionner la vitesse d'essorage, appuyez sur la touche "Essorage".

Il est cependant impossible de sélectionner une vitesse d'essorage supérieur à cette autorisée par le programme.

Les diodes indiquent la vitesse chosesie.

Essorage à 400 - 1500 tr/mn

Réglage de la vitesse d'essorage

Vitesse d'essorage finale au lavage ou
- Thermo-essorage au séchage (pour plus de détails sur le "Thermo-séchage", voir le chapitre "SECHAGE", sélection du programme)

Voussouspoucez égalementdésactiver l'essorage final au lavage:

• Pressez la touche "Essorage" jusqu'à :

Arrêt cuve pleine

Les textiles ne sont pas essorés et trempent dans l'eau du dernier rincege à la fin du programme. Ceci permet d'éviter la formation de pris lorsque les textiles ne sont pas enlevés immédiatement du lave-linge séchant.

Poursuivre le programme:

• avec Essorage final sélectionner la vitesse d'essorage désirée avec la touche "Essorage".
• sans essorage
  Pressez la touche "Essorage" jusqu'à ce que la touche Sans essorage s'al-lume.

Sans essorage final

Les textiles ne sont pas essorés après le dernier rincage.

Le lave-linge sechant passer en mode Inforossable après la vidange.

Lavage et séchage écologiques

• Utilisez la charge maximale de chaque programme de lavage. La consommation d'énergie et d'eau est plus avantageuse pour une charge pleine.
• Utilisez le programme Mini pour les petites quantités de linge.
• Lavez le linge peu sale avec la fonction additionnelle Court.
• Pour laver le linge normalement sale, utilisez un programme de lavage standard.
• Pour le linge très sale, utilisez la fonction additionnelle Trempage.
  Vous pourrez ensuite baisser la température du programme de lavage principal.

• Utilisez la fonction additionnelle Trempage au lieu de la fonction Pré-lavage. Le même bain lessiviel est utilisé lors du trempage et du lavage.

• Ne dépassez pas les dosages de lessive indiqués sur l'emballage.
  Réduisez la quantité de lessive pour les petites charges de linge (env. 1/3 de lessive en moins pour une demi-charge).

• La capacité variable automatique peut réduire le temps de lavage en fonction de la quantité de linge et même supprimer un rincege.
  Pour favoriser le séchage, Sélectionnez une vitesse d'essorage élevé après le lavage et pour le thermo-essorage. Vous économiserez ainsi du temps et de l'électricité au séchage.

Installez et raccordez l'appareil correctement avant la première mise en service. Veuillez lore le chapitre "Installation".

Rincez le tambour

Ouvrez le robinet.
Tournez les deux selecteurs de programme sur Arrêt.
■ Enclenchez le lave-linge sechant avec la touche 0

Ne mettez pas de linge dans le tambour.

Ne mettez que 1/4 maxi de la quantité de lessive recommandée par le fabricant dans le compartment du boîte à produits.
Tournez le sélecteur de programme "LAVAGE" sur COULEURS 60^

Important! Il est indispensable de seLECTIONner ce programme afin d'initialiser la platinelectronique.

Enoncez la touche Hydro plus.
- Pressez la touche "Essorage" jusqu'à ce que la diode Sans essorage s'al-lume.
Appuyez sur la touche START.

Les évventuelles impuretés dues au contrôle sont éliminées en fin de programme.

Chiffre-repère de durété d'eau

Le dosage de détergents dépend de la durée d'eau en plus d'autres facteurs. La rondelle aménagée dans la boîte à produits vous sert de repère de durée d'eau.

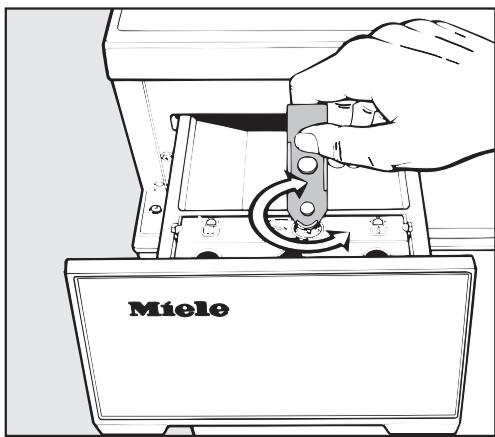

Un déverrouilleur jaune est placé dans la boîte à produits.

Enlevez le déverrouilleur.

Tournez la rondelle sur la durete d'eau de votre région avec le déverrouilleur.

Adressez-vous à la Compagnie locale de distribution de l'eau pour connaître sa durée.

Tableau des programmes

BLANC/COULEURS 95/75/60/40/30
Type de textile	Linge de maison, draps, linge de table, T-shirts, jeans, serviettes-éponges, langes... en coton ou en lin
Fonctions additionnelles	Trempage, Préavage, Hydro plus, Court
Remarques:	- N'utilisez le programme BLANC que pour le linge contaminé ou très sale. - Pour le linge très sale, utilisez la fonction additionnelle Trempage ou Préavage. - Pour le linge peu sale, utilisez la fonction additionnelle Court. - Lavez les textiles de couleur foncée avec de la lessive spéciale couleurs ou de la dessive liquide.
Lessives	Lessive universelle, couleur, liquide
Charge maxi.	5 kg
Remarque à l'intention des instituts de contrôle: Programme sélectionné pour le contrôle suivant la norme EN 50229 : Couleurs 60°C
SYNTHETIQUE 160/150/140/130
Type de textile	Textiles en fibres synthétiques, coton/polyester mélangés : chemises, blouses, tabliers, nappes.
Fonctions additionnelles	Trempage, Préavage, Hydro plus, Court
Remarques:	- Pour le linge très sale, utilisez la fonction additionnelle Trempage ou Préavage. - Pour le linge peu sale, utilisez la fonction additionnelle Court.
Lessives	Lessive universelle, couleur, liquide, produit pour linge délicat
Charge maxi.	2 kg

Tableau des programmes

FIN 40/30
Type de textile	Textiles en fibres synthétiques ou acétate, rayonne, chemises, linge délicat. Rideaux indiqués par le fabricant comme étant lavables en machine.
Fonctions additionnelles	Trempage, Prélavage, Court
Remarques:	- Peu de formation de pris dans ce programme. - Effectuez de préférence un programme avec Prélavage pour éliminer la poussière des rideaux. - Pour les rideaux froissables, réduisez la vitesse d'essorage ou désactiver l'essorage.
Lessives	Produit pour linge délicat
Charge maxi.	1 kg
LAINE
Type de textile	Textiles en laine et laine mélangée, lavables à la main et en machine.
Remarques:	- Pour les autres textiles lavable main, réduire la vitesse d'essorage ou désirir sans essorage.
Lessives	Produit spécifique laine
Charge maxi.	1 kg
Mini 407
Type de textile	Textiles peu sales pouvant être lavés en programme couleurs.
Fonction additionnelle	Hydro plus
Remarques:	- Réduire la quantité de lessive (demie-charge)
Lessives	Lessive universelle, couleur, liquide
Charge maxi.	2,5 kg

Tableau des programmes

Amidonnage
Type de textile	Nappes, serviettes, tabliers, blouses de travail.
Remarques :	- Le linge doit être récemment lavé mais non traité à l'assouplissant.
Charge maxi.	5 kg
Vidange/Essorage
Remarques :	- Vidange uniquement : réglez la vitesse d'essorage sur Sans essor. final
Charge maxi.	5 kg
Rinçage supplémentaire
Type de textile	Textiles qui doivent uniquement être rincés et essorés.
Charge maxi.	5 kg
Rinçage conduits
Remarques :	- Ce programme permet d'évacuer les peluches qui s'accumulent dans le tambour après le séchage. Il ne doit plus rester de linge dans le tambour!

En cas d'indication de plage thermique "Froid", la température de l'eau est portée à 24^ C, pour compenser les variations de température de l'eau potable et favoriser l'action de la lessive.

Lavage séparé

Le sélecteur de programme "SECHAGE" doit être positionné sur Arrêt. Sinon, le lavage est automatiquement suivi d'un programme de sechage.

Preparation

Préparez et triez le linge

Videz les poches.

Les corps étrangers (pièces de monnaie, vis, clous, trombones, etc.,) peuvent endommager le linge et certaines pièces de l'appareil.
Avant de laver les textiles, enlevez les taches de préférence tant qu'elles ne sont pas sèches. Tamponnez-les avec un chiffon blanc. Ne pas frottier!

Certaines taches (sang, oeuf, café, thé, etc.) peuvent parfois être enlevées avec des astuces. Si vous n'arrivez pas à vous débarrasser de certaines taches, posez la question à votre reven-deur Miele.

N'utilisez enaucun cas des dé-tergents chimiques contenant des solvants dans cet apparéil !

• Triez le linge par couleur, tout en prénant en compte le symbole figurant sur l'étiquette d'entretien (au col ou sur la couture latérale). Les pages qui suivent vous apprendront àCHOISIR LE PROGRAMME APPROPRIÉ à vos textiles.

Les textiles fonçés déteignent souvent aux premiers lavages. Afin que rien ne déteigne, laver le linge clair et foncé séparément.

• Pour les voilages : Enlevez les crochets et petits plombs ou placez-les dans un sac.
• Soutien-gorge : recoudre les baleines ou les enlever.
  Tricots, jeans, pantalons et vêtements en maille : returnez-les lorsque le fabricant le recommande.
• Fermez les fermétures éclair, les boutons pression avant le lavage.
• Fermez les couettes et les oreillers afin que les petites pieces de linge ne se prennant pas dedans.

Ne lavez aucun textile marqu non la-vable (symbole d'entretien).

Enclenanche le lave-linge sechant

Enoncez la touche 0
Deverrouille la porte
- Presse la touche Porte et ouvre la porte de chargement.
Chargez le linge
Chargez le linge déplié dans le tambour sans tasser. Mélangez les pièces de différentes tailles permet de renforcer l'efficacité du lavage et de mistrés répartir le linge à l'essorage.

Utilisez la capacité de charge maxi-male du programme de lavage. La consommation d'eau et d'énergie est alors au niveau le plus faible par rapport à la quantité totale. Une surcharge donne de mauvais résultats de lavage et augmente la formation de faux pris.

Fermez la porte
Veillez à ne rien bloquer entre la porte et le joint cuve-façade.
Ouvrez le robinet d'eau.

Sélectionnez le programme

7 Sélectionnez le programme de la vage

Tournez le sélecteur de programme sur le programme désiré.
Sélectionnez la vitesse d'essorage

• Pressez la touche "Essorage" jusqu'à ce que la diode de la vitesse d'essorage selectionnée s'allume.

Il n'est possible de modifier la vitesse d'essorage que dans la limite autorisée par le programme standard.

Fonctions additionnelles aux programmes de lavage

9 Sélectionnez la/les fonction(s) additionnelle(s)

Trempage

Prelavage

Hydro plus

Court

• Pressez la(les) touche(s) de fonction additionnelle correspondante(s).

Les fonctions additionnelles non compatibles avec le programme ne peuvent pas etre selectionnées. La diode s'eteint lorsque vous relâchez la touche.

Trempage

Pour les textiles particulièrement sales et tachés, (p. ex. sang,-graisse, chocolat).

Durée du processus de trempage : 2 heures.

Dosage de lessive pour la fonction additionnelle Trempage :

La lessive dans la quantité recom-mandée par le fabricant est répartie différemment selon le programme de lavage qui suit le trempage.

Programmes sans prélavage :

• Mettez toute la lessive dans le compartment ou directement sur le linge dans le tambour.

Programmes avec prélavage :

• Mettez 1/4 de la quantité de dessive dans le compartment ↓ pour le trempage et le prélavage et 3/4 pour le lavage principal dans le compartment ↓.

Prélavage

Pour le linge très sale.

Hydro plus

Augmente le niveau dans tous les pas des programmes BLANC/ COULEURS , SYNTHETIQUE, et Mini 40^

Pour :

• les textiles particulièrement fragiles.
• les lessives qui se dissolvent peu.
• un résultat de rinceage particulièrement performant.

Court

Pour le linge très sale.

La durée du programme est raccourcie. Dans les programmes BLANC/ COULEURS et SYNTHETIQUE, deux rincages sont effectuels avec un niveau d'eau accru.

10 Ajoutez la lessive

Importance d'un dosage correct . . .

... et conséquences d'un dosage insuffisant :

• Le linge n'est pas propre, il devient à la longue gris et reche
• Formation de petites boules deGRAISSE sur le linge
• Dépôt de calcaire sur la résistance

... et conséquences d'un dosage insuffisant :

• Une forte formation de mousse entravant le lavage et donnant un résultat de nettoyage, de rincege et d'essorage imparfait,
• Une surconsommation d'eau (un rince supplémentaire est automatiquement déclenché),
• La pollution de l'environnement.

La lessive pour le prélavage est prélevée dans le compartment U. La dessive pour le lavage est prélevée dans le compartment U. Si la capacité du compartment U ne suffit pas (par ex. zone de durée I1I), vous pouvezmettre le reste de la dessive dans le compartment U.

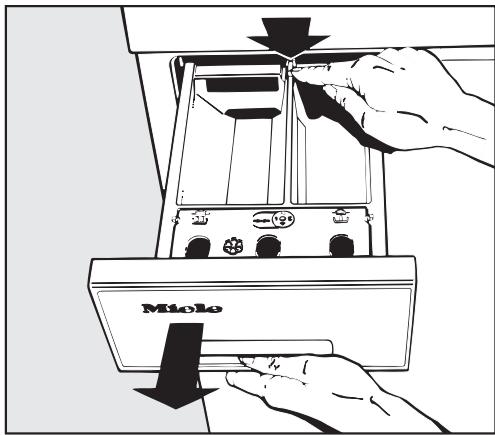

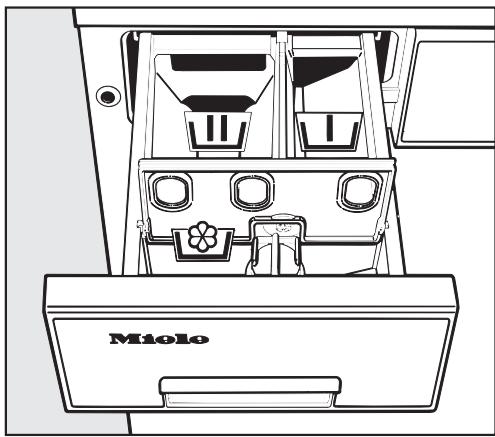

Tirez la boite à produits et versez la lessive dans les compartments.

= Lessive pour le prélavage (s'il est seLECTIONné, 1/4 de la quantité de lessive conseillée)
L = Lessive pour le lavage trempage inclus
^串 = Assouplissant, produit de tenue, ou amidon.

Consultez le chapitre "Lessives" pour davantage d'informations sur les lessi-ves et leur dosage.

Départ différé

1 Réglage du département différé

• Pressez la touche Départ différé jusqu'à ce que l'heure souhaitation (de 1 à 9 heures) s'affiche.

Après avoir appuyé sur la touche DEPART, le temps est décompté heures par heures. Ensuite, le programme est lancé automatiquement.

Annulation de l'arrêt différé

■ Pressez la touche Départ différé jusqu'à 9 h puis encore une fois.
- Arrêtez le lave-linge avec la touche 10

Fonction mémoire

Au lancement du programme, le lave-linge sechant mémorise les paramètres sélectionnés : fonction additionnelle et/ou vitesse d'essorage modifiée.

Lorsque ce programme est de nouveau sélectionné, le lave-linge affiche les fonctions additionnelles et/ou vitesse d'essorage enregistrées.

Exception: Départ différé

Démarrage du programme

La diode de la touche DEPART clignote des que le programme peut etre dé-marré.

• Pressez la touche DEPART. La diode de la touche DEPART s'allume lorsque le programme est dé-marré.

Après le lavage

Lavage d'une quantité maximale de linge

Lorsque you avez lavé une quantité de linge maximale et que vous foulez ensuite sécher le ligne, vous dévez diviser la charge en deux. Séchécz chaque charge séparément.

Voutrouvrez de plus amples informations au chapitre "Aprés chaque lavage ou séchage".

Ajout/déchéancement de linge au lavage

Après le démarrage du programme, vous pouvez ajouter du linge en programmes suivants :

• BLANC/COULEURS
  SYNTHETIQUE
  MINI 40^
• Pressez la touche Porte, jusqu'à ce qu'elle s'ouvre.
  Ajoutez ou déchargez du linge.
  Fermez la porte.

Le programme reprend automatique.

La porte ne s'ouvre pas lorsque:

• la température du bain est supérieure à 70^ . la fonction optionnelle "Ouverture de la porte à température elevée" est active. Attention : Risque de brûlures lié aux haute températures !
• la fonction additionnelle Hydro plus est sélectionnée (accroissement du niveau d'eau).
• le verrouillage électronique est activé.
• la phase Essorage final est atteinte.

Si vous appuyez sur la touche Portedans les cas precedemment cités, la diode Verrouille clignote.

Déroulement de programme

Le lave-linge séchant dispose d'une commande entièrement électronique avec capacité variable automatique. Le lave-linge séchant calcule lui-même la consommation d'eau nécessaire, en fonction de la quantité et de la capacité d'absorption du linge charge. C'est pourquoit les programmes représentent des déroulements et des durées différentes.

Les déroulements de programme mentionnés ici sont toujours basés sur le programme standard pour une charge maximale. Les fonctions additionnelles ne sont pas prises en compte.

L'affichage de déroulement de votre lave-linge séchant vous indique à tout moment du programme de lavage qu'elle est la phase en cours.

BLANC/COULEURS

Lavage

Niveau d'eau : bas

Rythme de lavage : normal

Rinçage

Niveau d'eau : bas

Rinçages : 3 ou 4^1)

Essorage

Essorage intermédiaire2): oui

Essorage final : oui

SYNTHETIQUE

Lavage

Niveau d'eau : bas

Rythme de lavage : normal

Rinçage

Niveau d'eau : moyen

Rinçages : 3

Rinçage alterné³⁾: à partir de 40^

Essorage

Essorage intermédiaire2): oui

Essorage final : oui

FIN

Lavage

Niveau d'eau : haut

Rythme de lavage : Délicat

Rinçage

Niveau d'eau : haut

Rinçages : 3

Essorage

Essorage intermédiaire2): non

Essorage final : oui

LAINE

Lavage

Niveau d'eau : bas

Rythme de lavage : Laine

Rinçage

Niveau d'eau : bas

Rinçages : 2

Essorage

Essorage intermédiaire2): oui

Essorage final : oui

MINI

Lavage

Niveau d'eau : bas

Rythme de lavage : normal

Rinçage

Niveau d'eau : moyen

Rinçages : 2

Essorage

Essorage intermédiaire2):oui

Essorage final : oui

Amidonnage

Niveau d'eau : bas

Rythme de lavage : normal

Essorage final : oui

Rinçage supplémentaire

Niveau d'eau : haut

Rinçages : 2

Essorage final : oui

Particularités du déroulement :

Infroissable :

Dans tous les programmes sauf LAINE, la rotation Infoissable est enclenchée au maximum 30 minutes après la fin du programme.

1) un quatrième rincege est effectué en cas de :
- formation excessive de mousse dans le tambour
- vitesse d'essorage final inférieure à 700 tr/mn
- sélection de Sans essorage
2) Essorage intermédiaire :

Le linge est essoré entre les différents rincages.

3) Rincage alterné :

Le bain lessiviel est refroidi progressivement à la fin du lavage principal avec une arrivée et une vidange d'eau. Ceci permet d'eviter la formation de pris.

Vous pouvez utiliser toutes les lessives modernes pour lave-linge : lessives en poudre, liquides, en pastilles, concentrates, avec assouplissant.

Lavez les lainages en pure laine ou laine mélangée avec un produit spécial laine.

Les indications de dosage figurent sur l'emballage des produits.

Le dosage dépend :

• du degré de salissure du linge

Linge peu sale

Ne comporte pas de salissures ni de taches visibles. Les vêtements portent seulement l'odeur du corps.

Linge normalement sale

Les salissures sont visibles et/ou quelques petites taches sont reconnaisables.

Linge très sale

Traces de salissures et/ou de taches nettement reconnaissables.

• de la quantité de linge
• de la durée de l'eau
  Interrogez la Compagnie Distribu-trice d'eau si vous ne connaissez pas la zone de durée de l'eau courante à votre lieu d'habitation.

Duretés d'eau

Zones de dureté	Propriété de l'eau	Dureté to-tale en mmol/l	Dureté française °f
I	douce	0 - 1,3	0 - 7
II	moyenne	1,3 - 2,5	7 - 14
III	dure à très dure	au-delà de 2,5	au-delà de 14

Anticalcaire

Si vous eau apparient aux zones de durete II-III, vous pouvez ajouter un anticalcaire pour economiser de la lessive. Le dosage exact est indiqué sur l'emballage. Versez tout d'abord la lessive, puis l'anticalcaire.

Dans ce cas versez la même dose de lessive qu'en zone de durée I.

Utilisation de plusieurs produits de lavage

Si vous utilisez plusieurs produits, verse-z-les dans le compartment dans l'ordre suivant:

1. Lessive
2. Anticalcaire
3. Detachant

Cela assure un meilleur entrainement des produits.

Assouplissant, produit de tenue, amidon en poudre ou liquide

L'utilisation d'un assouplissant rend au linge toute sa souplesse et diminue I'electricité statique sur les fibres synthétiques.

Les amidons synthétiques donnent une meilleure tenue aux chemises, binge de table, draps...

L'amidon donne au linge une belle tenue et un beau fini.

Dosez en respectant les indications du fabricant.

Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon liquide

Ouvrez le compartment et assouplissant et versez l'assouplissant, le produit de tenue ou l'amidon liquide. Ne dépassez pas le repère maximum.
Fermez le couvercle et repoussez la boite à produits.

L'assouplissant, le produit de tenue ou l'amidon liquide est entrainé automatique au dernier rince. Il reste un peu d'eau dans le compartment assouplissant en fin de programme.

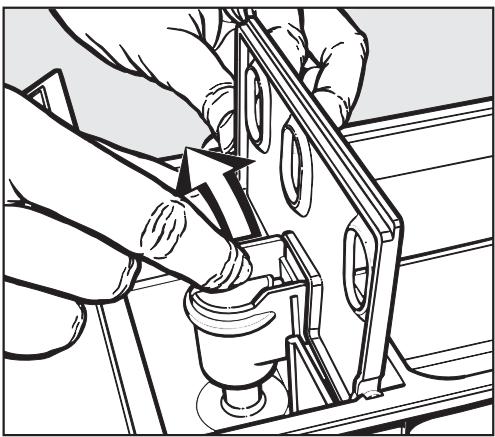

Après plusieurs amidonnages automatiques, nettoyez la boîte à produits, en particulier le tuyau d'aspiration (chapitre "Nettoyage et vente").

Utilisation d'assouplissant ou de produit de tenue séparée

• Versez l'assouplissant ou le produit de tenue dans le compartment 1.
  Tournez le sélecteur de programme "LAVAGE" sur Amidonnage.
  Sélectionnez une vitesse d'essorage.
  Appuyez sur la touche DEPART.

Amidonnage séparé

Dosez et préparez l'amidon comme indiqué sur l'emballage.
- Versez l'amidon dans le组成部分.
Tournez le sélecteur de programme "LAVAGE" sur Amidonnage.
Sélectionnez une vitesse d'essorage.
Appuyez sur la touche DEPART.

Conseils en matière de séchage

Avant le séchage, contrôle les symboles concernant le séchage des textiles indiqués sur l'étiquette d'entretien.

Séchage à température normale
Séchage à basse température ( Sélectionnéz la fonction additionnelle Sèchage/Délicot)
Pas de séchage en machine.

Lorsqu'aucun symbole n'est indiqué, suivez les principes de base suivants :

• Séchez le linge Blanc/Couleurs avec le palier de séchage correspondant.
• Séchez les textiles délicats, par ex. en acrylique, à basse température (appuyez en plus sur la touche "Séchage/Délicat")

Ne sechaç pas les textiles suivants au sèche-linge :

Pure laine et laine mélangée
Elles risquent de feu trer et de rétrécir
- Textiles garnis de duvet La doublure a tendance à rétrécir en fonction de la qualité
- Tissu pur lin
Séchez-les uniquement si le fabri-cant l'autorise sur l'étiquette d'entre-tien. Sinon le lin peut pelucher.

Les textiles en maille (par ex. t-shirts) rétrécissant souvent au premier lavage. Evitezdonc les séchages trop intensifs qui risqueraient de les rétrécir davantage. Achetez évientuellesment des vêtements plus grands d'une ou deux tailles.

Le linge amidonné peut passer au s'éche-linge. Mais doublez la dose d'amidon pour obtenir le même effet.

Ne séchez pas les textiles qui ont tendance à se froisser trop longtemps.

Les chemises et chemisiers 100% coton peuvent se froisser suivant leur qualite et le traitement qu'ils ont subi. Séchez ces textiles avec un programme court et un degré de séchage moindre. Dans les cas extrêmes, ne séchez pas les chemises, chemisiers en lave-linge séchant mais suspendez-les sur un cinqre pour les faire sécher.

La formation de faux plus sur les textiles synthétiques augmente en fonction de la charge. Cela est particulièrement vrai pour les tissus très delicats. Réduisez la charge.

Ne mélangez pas les textiles neufs fonçés avec des textiles clairs. Ils pourraient déteindre.

Tableau des programmes

BLANC/COULEURS
Séchage intensif
Type de textile	Textiles épais qui ne sont pas suffisamment séchéés en Sèchage normal.
Fonctions additionnelles	Thermo-essorage (maxi 1500 tr/min), Sèchage/Délicat
Remarque	- Ne séchez pas les t-shirts en séchage intensif (Risque de rétrécissement).
Charge maxi.	2,5 kg
Sèchage normal
Type de textile	Textiles en coton d'épaissesurs différentes (t-shirts, ser-viettes-éponges)
Fonctions additionnelles	Thermo-essorage (maxi 1500 tr/min), Sèchage/Délicat
Charge maxi.	2,5 kg
Remarque à l'intention des instituts de contrôle :Programme sélectionné pour le contrôle suivant la norme EN 50229:BLANC/COULEURS Sèchage normal
Fer à repasser
Type de textile	Tissu en coton ou lin (par ex. nappes, draps, linge amidonné...)
Fonctions additionnelles	Thermo-essorage (maxi 1500 tr/min), Sèchage/Délicat
Charge maxi.	2,5 kg
Repasseuse
Type de textile	Coton ou lin qui doit être traité ultérieurement à la re-passseuse ; linge amidonné
Fonctions additionnelles	Thermo-essorage (maxi 1500 tr/min), Sèchage/Délicat
Remarque	- Enroulez le linge jusqu'à son repassage pour éviter qu'il ne soit trop sec.
Charge maxi.	2,5 kg

Tableau des programmes

SYNTHETIQUE
Séchage normal +
Type de textile	Textiles synthétiques ou en fibres mélangées qui ne sont pas suffisamment séchéés en "Séchage normal" (pulls, robes, pantalons...).
Fonctions additionnelles	Thermo-essorage (maxi 900 tr/min), Séchage/Délicat
Remarque	- Essorez les textiles environ trente secondes avant de les sécher.
Charge maxi.	1 kg
Séchage normal
Type de textile	Chemises, nappes en coton/synthétique mélangié
Fonctions additionnelles	Thermo-essorage (maxi 900 tr/min), Séchage/Délicat
Charge maxi.	1 kg
Fer à repasser
Type de textile	Chemises, nappes en coton/synthétique mélangié qui doivent être repassées.
Fonctions additionnelles	Thermo-essorage (maxi 900 tr/min), Séchage/Délicat
Charge maxi.	1 kg

MINUTERIE 20 min / 30 min / 40 min / 60 min
Ne sélectionnez pas le temps le plus long au début. Testez progressivement le temps nécessaire à l'obtention du degré de séchage de votrechoix.
Type de textile	Textiles écais ou doublés quiprésent des qualités de sé-chage différentes en fonction de leur composition. Pour com-pletéter le séchage de textiles.
Fonctions addi-tionnelles	Séchage/Délicat
Remarque	- Pour sécher des textiles synthétiques :enclenchez toujours la touche "Séchage/Délicat".
Charge maxi.	1 - 2,5 kg (suivant le type de linge)

Sechage séparé

Un séchage séparé s'impose lorsque vous ne poulez pas secher l'ensemble du linge lavé dans le lavelinge séchant ou que vous avez lavé une quantité de linge supérieure à 2,5 kg, soit la quantité maximale autorisée.

Le sélecteur de programme "LAVAGE" doit être positionné sur Arrêt. Sinon, le programme de la vage régle sera lancé avant le séchage.

Preparation

1 Préparez le linge

• Triez le linge en fonction de la nature des fibres/tissus et de l'humidité résiduelle dans la mesure du possible. Vous obtiendaç de更好地 résultats de sechage.

Enclenanche le lave-linge sechant

Enoncez la touche 0

Ouvre la porte

• Presse la touche Porte et ouvre la porte de chargement.

Chargez le linge

Chargez le linge déplié dans le tambour sans tasser.

Charge de linge max. autorisée:

Blanc/Couleurs 2,5 kg

Synthétique 1,0 kg

Minuterie 2,5 kg

Attention à ne pas laisser de bouledoseuse ou objet similaire dans le linge. Elle pourrait fondre et endomager le linge au séchage.

Evitez de surcharger le tambour. Si non le linge s'use et le résultat de sechage n'est pas satisfaisant.

Fermez la porte

Veillez à ne rien bloquer entre la porte et le joint cuve-façade.

Ouvrez le robinet d'eau.

Sélection du programme

7 Sélectionnez un programme de sechage

Les programmes sont détaillés au chapitre "Tableau des programmes - sechage".

Tournez le sélecteur de programme sur le palier de séchage souhaité
Pour les textiles synthétiques délicats séchéés en programme MINUTERIE, sélectionnez toujours en plus la fonction additionnelle Séchage/Délicot.

En programmes BLANC/COULEURS et SYNTHETIQUE, le séchage comporte un thermo-essorage (la diode d'une vitesse d'essorage s'allume) destiné à réduire la consommation d'électricité.

Exception: Si la fonction additionnelle Sechage/Delicat est selectionnée, le thermo-essorage n'est pas effectué.

Fonctions additionnelles au programme de séchage

3 Sélectionnez les fonctions additionnelles

"Thermo-essorage"

• Pressez la touche "Essorage" jusqu'à ce que la diode de la vitesse d'essorage sélectionnée pour le thermo-essorage s'allume.

Exception: Le thermo-essorage n'est pas effectué si le programme de se-chage MINUTERIE est sélectionné.

Sechage/Delicat

La température est baisseée pendant le séchage.

• Pour secher les textiles délicats tels que l'acrylique en douceur, (symbole d'entretien).

Vous pouvez associier la fonction additionnelle Sechage/Delicat à tous les programmes.

Dans ce cas, il n'y a pas de thermo-essorage.

Départ différé

9 Réglage du département différé

• Pressez la touche Départ différé jusqu'à ce que l'heure souhaitation (de 1 à 9 heures) s'affiche.

Après avoir appuyé sur la touche DEPART, le temps est décompté heures par heures. Ensuite, le programme est lancé automatiquement.

Annulation de l'arrêt différé

■ Pressez la touche Départ différé jusqu'à 9 heures puis encore une fois.
- Arrétez le lave-linge séchant avec la touche 12

Fonction mémoire

Au lancement du programme, le lave-linge sechant méorise les paramètres sélectionnés : fonction additionnelle et/ou vitesse d'essorage modifiée.

Lorsque ce programme est de nouveau sélectionné, le lave-linge affiche les fonctions additionnelles et/ou vitesse d'essorage enregistrées.

Exception: Départ différé

Démarrage du programme

La diode de la touche DEPART clignote dés que le programme peut être dé-marré.

Presse la touche DEPART.

La diode de la touche DEPART s'alume lorsque le programme est dé-marré.

Il est impossible d'ouvrir la portelorsque la temperture est supérieure a 70^ . Dans ce cas, la diodeVerrouillé clignote lorsque vous appuyez sur la touche Porte.Exception: la fonction optionnelle"Ouverture de la porte a tempertureelevée'est active.

Après le lavage

La diode Infoissable/Arrêt s'allume en fin de sechage.

Sortez le linge sec.
Si vous désirez secher une autre charge de linge :
■ Arrêtez puis réenclenchez le lavelinge séchant avec la touche 0.
Puis procédez comme précrit dans ce chapitre.

Après le séchage

Après chaque séchage, activez impérativement le programme Rincage conduits. Voir le chapitre "Après chaque lavage ou séchage".

Laver et sécher sans interruption

Il est toujours recommendé de laver et de sécher à la suite lorsque vous n'avez pas plus de linge à laver qu'à sécher et que la capacité maximale de séchage n'est pas dépassée.

Lisez impératifement les chapitres "Lavage sépare" et "Séchage sépare".

Préparez et triez le linge
Enclenanche le lave-linge sechant
3 Ouvrez la porte
Chargez le linge

Charge de linge max. autorisé:

Blanc/Couleurs 2,5 kg

Synthétique 1,0 kg

Mini 1,0 kg

Essorage 2,5 kg

Attention à ne pasmettre de bouledoseuse ou objet similaire dans le linge. Elle pourrait fondre et endommager le linge au séchage.

Fermez la porte
Ouvrez le robinet d'eau.

7 Versez la lessive

Utilisez environ 1/3 de lessive de moins qu'indiqué sur l'emballage de la lessive.

3 Sélectionnez le programme de la vage

Tournez le sélecteur de programme LAVAGE sur le programme désiré.
- Pressez la touche "Essorage" jusqu'à ce que la diode de la vitesse d'essorage souhaitatione s'allume.
Choisissez d'autres fonctions additionnelles si vous le souhaitez ou si cela est nécessaire.
9 Sélectionnez un programme de sechage
Tournez le selecteur de programme SECHAGE sur le palier de sechage souhaité

La vitesse d'essorage du programme de lavage est automatiquement reprise pour le thermo-essorage.

Le thermo-essorage n'est pas effectué dans les cas suivants :

• le programme de séchage MINUTERIE est sélectionné ;

• la fonction additionnelle Sécchage/Délicat est enclenchée.

■ Sélectionnez la fonction additionnelle Sécchage/Délicat.
10 Reglez le départ différé le cas échéant.
Démarrage du programme
Appuyez sur la touche DEPART.

Après chaque lavage ou séchage

Après chaque lavage ou séchage

Presse la touche Porte et ouvre grand la porte de chargement.

Attention, le palpeur métallique circulaire monté sur la face interne du hublot est brûlant en fin de sechage. Ne touche pas au palpeur mécanique circulaire monté sur la face interne du hublot. Risque de brûlure!

Sortez le linge sec.

• Contrôlez que le joint cuve-façade ne présente pas de corps étrangers. Enlevez les peluches du joint d'étanchéité après chaque séchage.

N'oubliez pas de linge dans le tambour! Il pourrait rétrécir, déteindre ou être abimé au prochain lavage ou séchage.

Fermez la porte afin d'eviter que des objets ne soient mis dans le tambour par inadvertance et n'abîment le linge.

Ne pas oublier d'effectuer le programme "Rinçage conduits" après le séchage!

Appuyez la touche pour arreter l'appareil.

Après le séchage

Programme Rinçage conduits

Des peluches se forment au séchage et peuvent se déposer dans le tambour et dans la cuve. Afin que ces peluches ne se déposent pas sur d'autres textiles au prochain lavage ou séchage, il faut impératifement effectuer le programme "Rinçage conduits".

Sélectionnez le programme Rinçage conduits après chaque programme de sechage pour ne pas endommager votre apparéil.

Vous ne devez pas utiliser le programme Rinçage conduits pour rincer le linge. Vérifiez bien qu'il ne reste pas de linge dans le tambour.

• Mettez le lave-linge séchant en marche.
  Tournez le sélecteur de programme SECHAGE sur Arrêt.
  Tournez le sélecteur de programme LAVAGE sur le programme désire Rincage conduits.
  Appuyez sur la touche DEPART.

Les peluches sont évacuées en quelques minutes.

Enlevez les peluches qui se sont eventuèlement déposées sur le joint de porte.
- Arrétez le lave-linge.

Il est toujours possible de modifier les programmes après avoir appuyé sur la touche DEPART. Il est également possible de rajouter un programme de séchage en fin de la vage.

Modification d'un programme avec verrouillage

Voir le chapitre "Verrouillage".

Interruption de programme

Tournez les deux selecteurs de programme sur Arrêt.

Les diodes de déroulement s'allument l'une après l'autre. Lorsque seule la diode Marche s'allume, le programme est interrompu.

Modification d'un programme choisi par erreur

Tournez les deux selecteurs de programme sur Arrêt.
Lorsque seule la diode Marche s'allume :
Tournez le sélecteur de programme sur le programme désiré.
Désactivez/activez des fonctions additionnelles le cas échéant.
Appuyez sur la touche DEPART.

Sécurité enfants

La sécurité enfants empêche que la porte soit ouverte ou le programme interrompu pendant le déroulement du programme.

• Si le sélecteur de programme est tourné sur une autre position pendant le programme, la diode Infois-sable/Arrêt clignote. La suite du programme se déroule normalement.
• A la fin du programme, pendant l'arret cuve pleine et après l'arrêt de l'appareil, le verrouillage est annulé.

Activation de la sécurité enfants

■ Sélectionnez un programme.
- Pressez la touche DEPART jusqu'à ce que la diode de contrôle Verrouillé s'allume.
-La sécurité enfants est activée.
- Le lave-linge séchant n'accepte plus de modifications de programmation et le programme commence.

Déactivation de la sécurité enfants

• Pressez la touche DEPART jusqu'à ce que la diode de contrôle Verrouillé s'éteigne.
  La diode Infoissable/Arrêt clignote dans l'afficheur de déroulement.
  Enclenanche le programme selectionné initialement et enforcez la touche DEPART jusqu'à ce que la touche Verrouillé s'éteigne.

La sécurité enfants est désactivée à la fin du programme, soit en arrêt cuve pleine le cas échéant, soit à l'arrêt du lave-linge.

Débranchez le lave-linge se-chant avant tout nettoyage ou entretien.

Nettoyage

Nettoyez le lave-linge séchant avec un détergent doux ou de l'eau savonneuse et séchez avec un chiffon doux.
Nettoyez le tambour avec un produit spécial inox.

N'utilisez pas de détergents contenant des solvants, de produits abrasif, pour vitres ou multi-uses. Ils pourraient endommager les surfaces en plastique et d'autres pieces de l'appareil. N'aspergez pas le lave-linge séchant avec un jet d'eau.

Nettoyage de la boîte à produits

Tirez la boîte à produits jusqu'à la butée, pressez le bouton rouge et enlevez la boîte à produits.

Nettoyez la boite à produits et le conduit à assouplissant.

Nettoyez le tube d'aspiration.

1. Sortez le tube d'aspiration du compartment 8 et nettoyez-le à l'eau chaude. Nettoyez également le conduit dans le compartment 8
2. Reposez le tube d'aspiration.

Nettoyage du hublot

Nettoyez régulierement...
- l'intérieur du hublot avec un détergent doux ou de l'eau mélée de sa-von.
- le palpeur métallique sur la face interne du hublot
- Sèchez-les ensuite avec un chiffon doux.

Nettoyage du filtré dans la conduite d'arrivée d'eau

Le lave-linge séchant est équipé d'un filtré destiné à protégger la valve d'arrivée d'eau.

Contrôlez le filtré logé à l'extrémité du tuyau d'acciviée d'eau tous les 6 mois. Il y a lieu de rapprocher les contrôleles en cas de coupures fréquentes sur le réseau d'alimentation.

Fermez le robinet.
Dévissez le tuyau d'arrivée d'eau du robinet.

Extrayez le joint caoutchouc 1.
Saisissez la languette du filtré plastique 2 à l'aide d'une pince à bec fin et sortez-le.
Nettoyez le filtré.

Remontez en sens inverse.

Vissez solidement le flexible au robinet.
Ouvrez le robinet. Resserrez l'écrou fileté en cas de fuite.

Remontez impératifement le filtré après le nettoyage.

Que faire si ... ?

Vous pouvez remédier vous-même à la plupart des anomalies ou dysfonctionnements qui peuvent se produit en utilisation quotidienne. Vous économiserez du temps et des frais en n'applant pas immédiatement le Service après-vente.

Les tableaux suivants vous aideront à déceler les causes de la panne et à tracer la solution. Néanmoins il faut savoir que :

Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.

Pour vous permettre de deceler rapidement l'origine de I'anomalie ou du dysfonctionnement, les tableaux ont ete divises en chapitres suivants :

Le programme ne démarre pas.

Le programme a ete interrompu et un message d'erreur s'affiche.

Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche.

Anomalies générales ou résultat de lavage ou de sechage insatisfaisant

Le programme ne démarre pas.
Message d'erreur	Cause possible	Solution
La diode Marche dans l'affichage de déroulement ne s'allume pas ou la diode de la touche DEPART ne cli-gnote pas.	Le lave-linge séchant n'est pas alimenté.	Vérifiez si – La porte est bien fermée. – la fiche est branchée – les fusibles de l'installation domestique sont en état de marche.
Une des diodes suivantes clignote : - Trempage/Prélavage - Lavage - Rinçage	Ceci est une anomalie.	Redémarrez le programme. Si la diode clignote de nouveau, contactez le SAV.
La diode d'anomalie "Verrouillée" s'allume.	La sécurité enfants est activée.	Désactivez la sécurité enfants comme déscrit au chapitre "Sécurité enfants".
Le programme a été interrompu et un message d'erreur s'affiche.
Message d'erreur	Cause possible	Solution
La diode d'anomalie Entrée d'eau/Vidange cli-gnote et le linge n'a pas été lavé.	L'arrivée d'eau est fermée.	- Tournez les deux sélec-teurs de programme sur la position Arrêt.- Ouvrez le robinet.- Sélectionnez à nouveau le programme et enclen-chez l'appareil.
La diode d'anomalie Entrée d'eau/Vidange cli-gnote.	La vidange est difficile.	- Nettoyez le filtré et la pompe.- Le tuyau de vidange est trop haut. Hauteur de re-foulement maximale : 1 m
	L'Aquasécurité s'est déclenchée.	- Contactez le service après-vente.
La diode Essorage final clignote dans l'afficheur de déroulement.	L'essorage final n'a pas été effectué. Le lave-linge sechant a détecté un balourd excessif;	- Défaites la boule de linge.- Tournez le sélecteur de programme LAVAGE sur Essorage.- Tenez compte de la vi-tesse de rotation du programme.
Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche.
Message d'erreur	Cause possible	Solution
La diode Arrivée d'eau/Vidange clignote pendant le déroulement du programme mais le programme de lavage se déroule normale-ment.	L'arrivée d'eau est difficile.	Vérifiez si- - le robinet est suffisamment ouvert. - le tuyau d'arrivée est pié.
	La pression de l'eau est trop BASSE.	- Contactez le service après-venture.
	Le filtré dans le tuyau d'arrivée d'eau est en-crassé.	- Nettoyez le filtré comme dé-crit dans le chapitre "Nettoyage et entretien".
La diode d'anomalie Entrée d'eau/Vidange clignote.	La vidange est difficile.	- Nettoyez le filtré et la pompe. - Le tuyau de vidange est trop haut. Hauteur de refou-lement maxi 1 m.
La diode Surcharge clignote vers la fin du programme.	La charge de linge est trop importante.	- Respectez la limite de char-gement de linge fixée. Vous évitez ainsi: a) la formation de plis dans les textiles fragiles b) les textiles mouillés encore humides par endroits Voues pouvez achieveur leur sé-chage avec la minuteurie.
La diode Infois-sable/Arrêt clignote et la diode Verrouillé s'allume.	Le réglage de programme sélectionné a été modifié alors que la sécurité enfants était ac-tivée.	Voir le chapitre "Sécurité en-fants".
Anomalies générales ou résultat de lavage ou de séchage insatisfaisant
Message d'erreur	Cause possible	Solution
La porte ne s'ouvre pas.	Le lave-linge séchant n'est pas raccordé élec-triquement.	Branchez la fiche de l'ap-pareil dans la prise.
	Panne de courant	Ouvrez la porte, comme décrit à la fin de ce cha-pitre.
	La porte n'était pas bien enclenchéée.	Appuyez fortement sur le côte gauche de la porte et pressez la touche Porte.
	Il reste de l'eau dans le tambour.	- Tournez le sélecteur de programme LAVAGE sur Vidange. L'eau est vi-dangée.- Ouvrez la porte.
La porte ne s'ouvre pas et la diode Ver-rouillé s'allume lorsque la touche Porte est enfonnée.	Il ne s'agit pas d'une anomalie! Le verrouil-lage température est acti-vé.	Le lave-linge séchant n'aurisise pas l'ouverture de la porte dés que la tempéra-ture dépasse 70°C pour des raisons de sécurité.
Message d'erreur	Cause possible	Solution
Impossible d'ouvrir la portependant le séchage ou après le séchage.	Le lave-linge séchant n'autorise pas l'ouverture de la portedés que la température dé-passse 70°C pour des raisons de sécurité.	Possibilité 1 Attendez que la température descendé en dessous de 70°C pour ouvrir la porte.
		Possibilité 2 Sélectionnez une phase d'air froid*: - Tournez le sélecteur de programme SECHAGE sur Arrêt. - Tournez immédiatement le sélecteur de programme SECHAGE sur un programme SECHAGE sur un programme: la diode Air froid s'al-lume et vous avez sélec-tionné la phase d'air froid. - Lorsque le cycle d'air froid est terminé (la diode Infrois-sable/Arrêt s'allume) vous pouvez ouvrir la porte. * Lorsque le programme de séchage est déjà terminé, lan-cez d'abord un nouveau pro-gramme de séchage pendant quelques minutes.
		Possibilité 3 Activez la fonction de pro-grammation "Ouverture de portependant en cas de température elevée".
Le linge reste trop humide après le séchage.	La charge était inférieure à 1 kg. Le lave-linge sechant n'a pas détecté correctement le taux d'humidité.	Séchez les petites quantités de linge en programme MINUTERIE.
	Lavage et séchage en continu : un anneau de linge s'est formé dans le tambourpendant l'essorage parce que le linge était mal réparti.Séchage séparé : un anneau de linge s'est formé dans le tambourpendant le thermo-essorage, parce que le linge était trop humide ou la vissette d'essorage selectionnée était trop élevé.	- Tournez les deux sélecteurs de programme sur la position Arrêt.- Ouvrez la porte et défoulez le linge.- Sélectionnez une vitesse d'essorage plus faible.- Relancez le programme de séchage.
Il y a de l'eau dans le tambour après le séchage.	La vidange est difficile.	Nettoyez le filtre et le pompé de vidange comme décrit dans "Ouverture de porte en cas de vidange bouchée ou de panne de courant".
Le linge n'est pas es-soré comme d'habi-tude.	La vitesse d'essorage sélectionnée était trop faible.	Sélectionnez une vitesse d'essorage plus rapide lors du prochain lavage.
	Le linge ne se répartit pas assez dans le tambour. L'essorage a donc été effektué à vitesse réduite, afin de ne pas abîmer le lave-linge séchant.	Veillez dorénavant àmettre de grandes et de petites pièces de linge dans le tam-bour.
	Le filtré de vidange est bouché.	Nettoyez bien le filtré.
L'appareil vibre pen-dant l'essorage.	Les pieds de l'appareil ne sont pas à la même hau-teur.	Ajustez l'appareil pour qu'il soit parfaitement stable (voir chapitre "Installation et branchement")
L'entrée d'eau est lente malgré une pression d'eau suffisante.	Le filtré dans le tuyau d'acciviée d'eau est bou-ché.	Nettoyez le filtré dans le tuyau d'acciviée d'eau.
Des résidus de les-sive relativement gros restent dans la boîte à produits.	La pression d'eau n'est pas suffisante.	- Nettoyez le filtré dans le tuyau d'acciviée d'eau. - Enforcez la touche Hydro plus.
	Les lessives en poudre utilisées avec un antical-caire ont tendance à col-ler.	Versez à l'avvenir la lessive puis le produit anticalcaire dans la boîte à produits.
L'assouplissant n'est pas entrainé complètement ou il reste en-core trop d'eau dans le compartment ♂.	La boîte à produits a été tirée pendant la phase de rinçage.
	Le tube d'aspiration n'est pas posé correctement ou est obstrué.	- Nettoyez le tube d'aspira-tion. - Nettoyez également le conduit dans le comparti-ment ♂.
Formation excessive de mousse.	Vous avez versé trop de lessive.	- Veuillez respecter les indi-cations de dosage sur l'em-ballage de la lessive. - Tenez compte de la durée de l'eau lors du dosage. - Réduisez la quantité de les-sive pour le linge peu sale ou une charge de linge réduite.
Des résidus blanchâtres ressemblant à de la lessive apparais-sent sur le linge fon-cé.	La lessive contient des composants anticalcaires insolubles (zéoli-thes) qui se sont fixés sur le linge.	- Essayez d'enlever les rési-dus de produit avec une Brosse sur le linge sec. - Lavez le linge à l'avoir avec de la lessive liquide. Celle-ci ne contient pas de zéolithes.
Des résidus élasti-ques gris adhérent au linge lavé.	Vous avez versé trop peu de lessive ; le linge était fortement taché de graissse (huiles, cré-mes).	- Versez davantage de les-sive ou utilisez des lessives liquides pour le linge por-tant ce type de taches. - Faites fonctionner le programme BLANC/COULEURS 60°C à vide avec de la lessive liquide avant le prochain lavage.
Le linge n'est pas propre avec la lessive liquide.	Les lessives liquides ne contiennent pas d'agent de blanchiment. Les taches de fruit, café ou thé ne sont pas éliminées.	- Utilisez de la lessive en poudre contenant des agents de blanchiment. - Versez du détachant dans le compartment ↓ et la lessive liquide dans une boule-doseuse. (Enlevez la boule do-seuse avant de secher le linge!). - Ne mélangez jamais les-sive liquide et détachant dans la boîte à produits.
Des taches de calcaire se sont formées dans le tambour.	You've avrez versé trop peu de lessive.	- Eliminez les taches de calcaire avec un produit anticalcaire uniquement. - Dosez le détergent en fonction de la durée d'eau.
On entend des bruits de pompe inhabituels.	Ce n'est pas un defaulted. Ces bruits en fin de vi-dange sont normaux (aspiration à vide).

Déverrouillage de portemanuel en cas de vidangeobstruée et/ou de pannde courant

• Arrêtez le lave-linge.

■ Prenez le déverrouilleur jaune place à l'intérieur de la boîte à produits.

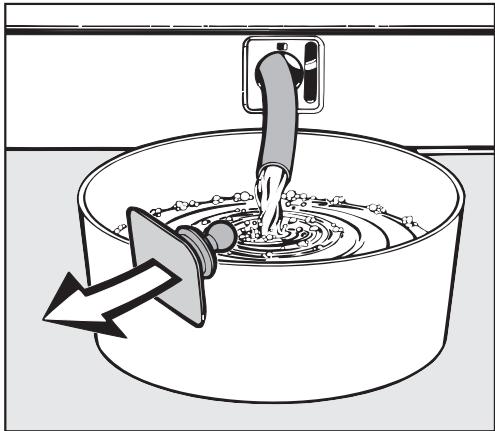

Vidangez le bain lessiviel.

Ouvrez la trappe d'accès dans le socle.

Attention: risque de brûlure si un programme haute température était en cours!

Si la vidange est obstruée, le lave-linge sechant peut contenir une quantité d'eau assez importante (max. 25 l).

• Mettez le tuyau de vidange dans une bassine.

Enlevez le bouchon du tuyau de vidange. Si la quantité d'eau à vidanger est importante, remettez le bouchon pour pouvoir vider la bassine.
- Recommencez la vidange jusqu'à ce que l'eau s'arrête de couler.

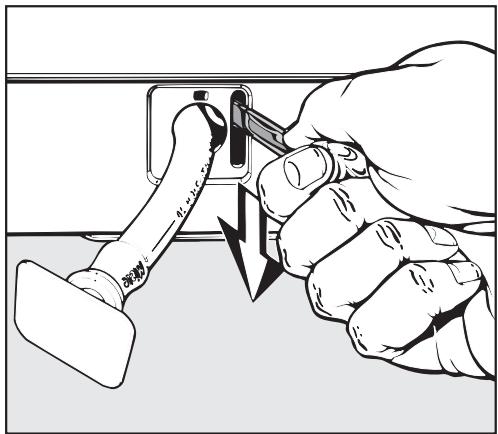

Ouvrez la porte

Assurez-vous que le tambour est à l'arrêt avant de décharger le linge. Ne mettez jamais les mains dans un tambour qui tourne encore, vous risquez de vous blesser.

Tirez l'oeillet vers le bas, par exemple avec le manche d'une cuiller. La porte s'ouvre.
- Remettez le tuyau avec le bouchon dans le socle.

Nettoyage du contrôle de vidange et de la pompe de vidange

Lorsque la porte est ouverte, la trappe d'accès au filtre de vidange est visible.

Ouvrez la trappe d'accès

Dévissez complètement le filtré.
Nettoyez bien le filtré.

Vérifiez si la turbine tourne facilement. Sinon, enlevez les corps étrangers (boutons, pieces etc.) et nettoyez l'intérieur.
Remontez le filtré et verrouillez-le bien.

De I'eau s'écoule du lave-linge si le filtré n'est pas remonté et visse à fond.

Service Àpès Vente

En cas de pannes auxquelles vous ne pouvez remedier vous-même, contactez :

• le service après-vente de votre re-vendeur ou
• le service après-venture Miele.

Veuillez indiquer le modele et la reférence de votre lave-linge séchant. Ces deux indications figurent sur la plaque signalétique placée au dessus de l'ouverture de chargement.

Miele

MADE IN GERMANY

Conditions et période de garantie

Ce lave-linge bénéficiaie d'une garantie de 2 ans.

Vous trouvrez de plus amples informations sur les conditions de garantie dans le livre de garantie.

Vue de face

(1) Branchement électrique
② Tuyau d'arrivée d'eau avec aquasécurité
(3) Tuyau de vidange avec crosse pivotante/amovible
④ Boîte à produits
⑤ Bandeau de commande

⑥ Baguettes de réglage
⑦ Contreporte avec points de vissage pour le panneau de façade
(8) Quatre pieds à vis réglables en hauteur
⑨ Trappe d'accès au filtré et à la pompe de vidange
10 Trappe d'accès à la vidange et au déverrouillage manuel.

Lieu d'installation

Un plancher en béton est le mieux adapté. Il ne transmet pas de vibrations, contrairement à un plancher en bois ou un sol "mou".

Attention :

• Installez toujours l'appareil d'aplomb et de façon stable.
  Evitez d'installer la machine sur des revêtements de sol mous, car elle peut vibrer pendant l'essorage.

Sur un plancher en bois:

• Cette planche devra recouvrir le plus de solives possible ; vissez-la sur elles et non pas uniquement sur les lattes de plancher.

Installez la machine dans la mesure du possible dans un angle de la pierce. La stabilité du plancher y estILA

En cas d'installation sur socle (en beton ou maconnerie) il faut bloquer le lave-linge avec des attaches livrables chez les revendeurs agreés et au SAV Miele. Sinon l'applereil peut tomber du socle à l'essorage.

Installation du lave-linge séchant

Transportez le lave-linge sechant sur le lieu d'installation. Attention :

Ne soulevez pas la machine par la porte de chargement.

Les pieds de machine et le sol doivent être secs, sinon l'appareil risque de déraper lors de l'essorage.

Démontage des securités de transport

Tournez la tige de transport gauche de 90^

Tournez la tige de transport droite de 90^

Dégagez les deux tiges et la tôle de protection.

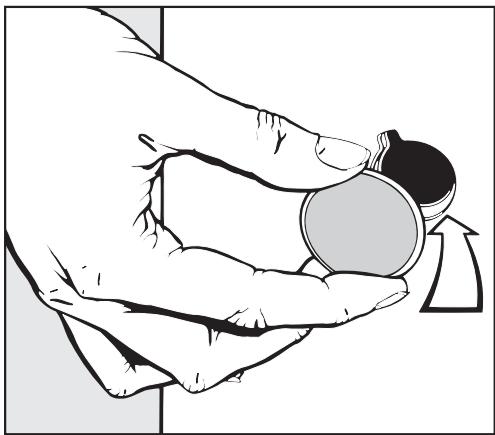

Obturez les orifices avec les caches fournis.

La machine ne doit pas etre transporte sans securités de transport. Conservez-les. Elles doivent etre remontees avant le transport de l'appareil, par exemple pour un demenagement.

Le remontage se fait en sens inverse du démontage.

Ajustage

La machine doit être d'aplomb afin de garantir un fonctionnement parfait.

Une installation non conforme augmente la consommation d'eau et d'électricité et la machine peut se déplacer.

Compensez les inégalités du sol avec les quatre pieds à vis. Les pieds sont livrés totallyment vissés.

Dévissage et blocage des pieds

Faites basculer légèrement l'appareil et bloquez-le avec une cale en bois.

Veillez à ce que l'appareil ne dé- rape pas, sinon vous pourriez vous bleisser.

Desserrez le contre-écrou 2 avec un tournweis en tournant vers la gauche puis dévissez le contre-écrou 2 avec le pied 1.
Replacez l'appareil sur ses quatre pieds.
Vérifiez avec un niveau à bulle que le lave-linge est d'aplomb.
- Maintenez le pied 1 avec une pince multiple et serrez fermement le contre-écrou 2 contre la carrosserie avec un tournevis.

Vissez les quatre contre-écrous contre la carrosserie. Vérifiez également les pieds qui n'ont pas été dévissés lors de l'ajustage de l'appareil. Sinon la machine risque de se déplacer.

Encastrement

Ce lave-linge séchant est spécialement prévu pour être encastré sous un plan de travail.

Le lave-linge séchant est équipé d'une tôle de protection qui remplace le couvercle.

La tôle de protection est absolu-ment indispensable et ne doit en aucun cas être enlevée pour des rais-sons de sécurité.

Attention :

• Ne faites jamais fonctionner la machine sans panneau d'habillage.
• L'arrivée d'eau, la vidange et le branchement électrique doivent être installées à proximé de la machine et être accessibles.

• Les patins livrés en série protégent le sol des rayures que pourrait cause la machine.
• Pour encastrer la machine sous un plan de travail, utilisez un cadre de surélévation (hauteur 40 mm) à partir d'une hauteur de niche de 870 mm. Vous avez besoin d'un deuxième cadre de surélévation pour une hauteur de niche à partir de 920 mm.

Les cadres de surélévation avec notice de montage sont livrables chez les re-vendeurs ou au SAV Miele.

Adaptation du bandeau aux dimensions du tiroir

Les baguettes permettent d'adapter lahauteur du bandeau aux dimensionsdes tiroirs de meuble comme suit :

• en réglant les écrous
  ou
• en enlevant une baguette.

Zone de réglage des baguettes :

• 10 mm max. vers le haut (voir flèches sur le croquis),
• 25 mm max. vers le bas (baguette supplémentaire avec vis plus longues disponibles chez les redeveurs ou au SAV Miele)

Après le montage, coupe la longueur de vis en plastique superflue.

Pose du panneau d'habillage

La façade du lave-linge sechant peut être recouverte d'un panneau de façade assorted à la cuisine ou à la buanderie.

Des panneaux d'habillage spéciaux sont livrés avec perforations pour les cuisines Miele.

Pour les cuisines d'autres fabricants, il est recommendé de faire executer les perçages sur le panneau de façade par un spécialiste.

L'arrête du panneau doit être plein (pas d'encoche). Bouchez les événuelles encoches.

Ne percez pas la fixation de hublot.

Ellesertamainteinirepanneau d'habillage.

Cotes du panneau d'habillage :

Hauteur: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 570 mm (+10/- 25mm)

Largeur: 588-596 mm

Epaissieur: . . . . jusqu'à 19 mm (vers le bord)

Le gabarit fourni indique les points de fixation pour les cuisines d'autres marques.

Gabarit

Posez le gabarit sur le rebord inférieur de l'arrête du panneau d'habilitation.

Quatre petits traits sont tracés aux quatrecoins du gabarit.

• Centrez le gabarit à l'aide de ces traits.

Exemple :

pour une largeur de panneau de 594 mm, le deuxieme trait a partir de l'intérieur doit correspondre au rebord extérieur droit et gauche du panneau.

Fixez le gabarit à l'aide de ces traits.

Fixation du panneau de façon

La portedu lave-linges sechant est equipée de charnières à droite (non réversibles). Pour fixer le panneau de façade,utilizez les orifices marqués 1,2,4,5,6,7,8,9 du gabarit.

Percez les trous numérotés et les points de fixation de la contreporte à la profondeur indiquée. Pour l'aggloméré, colmatez les orifices (= 010mm) avec le joint silicone fourni.

Desserrez la vis inférieure de la charnière supérieure de chaque cote de la porte (voir croquis).
Vissez le panneau d'habillage par les orifices 1 et 2 de la contreporte (voir gabarit). Ne serrez pas! (les vis sont fournies)
Ajustez le panneau.
Serrez les vis à fond.

Percez tous les autres trouss nécessaires à travers les perforations de la contreporte.

Fixez le panneau de façon avec les autres vis et les vis de charnières.

Ajustage de la porte

Une fois reférémée, la porto doit être alignée avec le bandeau de commande. Dans le cas contraire, la porte ferme mal.

Exemple d'une porte en parfait alignement :

Exemple d'une portemal alignée:

Ajoutez ou enlevez les cales placées sous le crochet de fermeture pour ajuster la porte. Vous trouverez des cales supplémentaires dans la pochette de pièces fournie.

Attention :

Un nombre trop important de cales peut entrainer une fuite du lave-linge. Dans ce cas, enlevez une ou plusieurs cales jusqu'à ce que la porte ferme de façon bien étanché.

Effectuez un test d'étanchéité après avoir ajusté la porte.

Pose de la plinthe

Voussouspoucezmasquerle socledu lavelinge séchant avecla plinthe de vosmeublesde cuisine.

La hauteur et le retrait de socle de la machine ne peuvent pas etre modifiés.

Pour pouvoir monter des plinthes plus hautes, il faut utiliser des niches plus hautes également.

Hauteur de socle	Hauteur de niche
100 mm (en série)	820 mm	-
150 mm	870 mm	un cadre de surélévation est nécessaire
200 mm	920 mm	deux cadres de surélévation sont nécessaires

Vous pouvez commander la plinthe (longueur 60 cm) chez votre revendeur ou votre artisan.

Lors du montage de la plinthe, il est imperatif de bien veiller à ne pas coller celle-ci sur la trappe aménagée dans le socle de la machine.

Montage :

Utiliser la bande adhésive fournie pour fixer la plinthe sur le socle du lave-linge séchant.
Pour cela, il est fortement recommendé de suivre la procédure suivante :
- Les deux parties de la bande velocro doivent être réunies dans le sens de la longueur.
Coupez celle-ci en deux ou eventuellement trois morceaux.
Enlevez la feuille de protection d'une des faces adhesives de la bande velcro.
■ Collez les morceaux préalablement découpés aux deux extrémités et au milieu du socle de l'appareil et appuyez fortement.
Enlevez la feuille de protection restant sur l'autre face adhésive.
- Appuyez fortement la plinthe sur la face collante de la bande velocro.

L'Aquasécurité Miele

Le système Aquasécurité Miele vous protège contre les risques de dégats des eaux liés au lave-linge.

Ce système comporte trois éléments :

1) le tuyau d'arrivée d'eau
2) l'électronique et le carter
3) le tuyau de vidange

1) Le tuyau d'arrivée d'eau

• L'électrovanne de sécurité supplémentaire

Elle fonctionne comme un robinet automatique et est logée dans le boîtier de l'arrivée d'eau.

• La protection contre l'échélement de l'électrovanne de sécurité

La pression d'éclatement du corps de vanne est comprise entre 70 et 100 bars.

• La gaine de protection du tuyau d'arrivée d'eau

Le tuyau d'arrivée d'eau est protégé par une gaine qui recupère les fuites d'eau et les dirige vers la tôle de réception. Un interrupteur à flotteur coupe l'électrovanne. L'arrivée d'eau est coupée et l'eau se trouvant dans la cuve est vidangée.

2) L'électronique et le carter

-La tôle de fond

Les fuites d'eau liées à une mauvaise étanchéité du lave-linge sont recueillies dans la tôle de fond. Un interrupteur à flotteur coupe les vannes d'arrivée d'eau. L'arrivée d'eau est coupée et l'eau se trouvant dans la cuve est vidangée.

• La sécurité anti-debordement

Ceci évite que le lave-linge séchant déborde suite à une arrivée d'eau in-controlée. Si le niveau d'eau dépasse d'un certain niveau, la pompe de vidange est reactivée et l'eau est vidangée de façon controlée.

3) Le tuyau de vidange

Le tuyau de vidange est protégé par un système d'aération. Ceci permet d'eviter que le lave-linge sechant soit vidé par l'aspiration.

Arrivée d'eau

Montage

Pour garantir son bon fonctionnement, montez le système Aquasécurité uniquement dans les positions représentées.

Le branchement du lave-linge sechant à la conduite d'arrivée d'eau peut s'effectuer sans antiretour.

La pression doit impératifement être comprise entre 1 bar et 10 bars. En cas de pression supérieure à 10 bars, l'installation d'un réducteur de pression est indispensable.

Pour le raccordement, l'utilisateur doit prévoir des robinets d'arrêt avec raccord fileté 3 / 4 (20/27). Si vous ne dispose pas d'un robinet de ce type, faites-le monter par un installerateur agrée sur le réseau d'eau potable.

Le raccord filete est sous pression. Contrôlez par conséquent si le raccordement est étanche en ouvrant lentement le robinet d'eau. Modifiez eventuèlement la position du joint et du raccord filtré.

Le lave-linge séchant n'est pas prévu pour être approvisionné en eau chaude.

Cette électrovanne contient des composants électriques. Elle ne doit donc pas être installée à un endroit où elle pourrait être aspergée, par exemple sur une douche ou une baignoire.

Ne la plongez pas dans l'eau!

N'endommagez pas la gaine de protection du tuyau d'arrivee d'eau.

Entretien

Débranche l'appareil avant de dévisser l'Aquasécurité Miele du robinet.

En cas de remplacement, n'utilise que le système Aquasécurité Miele.

Le filtré logé dans l'écrou filété de l'électrovanne de l'Aquasécurité ne doit pas être enlevé car il protège les électrovannes d'arrivée d'eau.

Accessoires : rallonge

Le système Aquasécurité Miele est livrable contre supplément avec un flexible de 4,5 m de long.

Vidange

Le bain est vidangé par une pompe de vidange d'une hauteur de refoulement d'1 m.

La longueur du tuyau de vidange est de 1,50 m. Posez le tuyau sans coude, afin de ne pas générer la vidange. La crosse aménagée à l'extrémité du tuyau est pivotante et amovible.

Possibilities de vidange :

1. Suspension dans un lavabo ou un évier :

Attention :

• Bloquez le flexible pour éviter qu'il ne dérapé.
• Si le bain est vidangé dans un lavabo, il faut qu'il s'écoule suffisamment vite. Sinon l'eau risque de déborder ou une partie de l'eau vidangée risque d'être réaspirée dans le lavelinge.
• Raccordement à un tuyau d'évacuation plastique avec manchon caoutchouc (siphon non indispensable).
• Raccordement à un lavabo avec raccord plastique.
• Evacuation dans une vidange au sol (puits d'écoulement).

La taille de tuyau disponible va jusqu'à 5 mètres. Il est disponible auprès du SAV Miele ou des revendeurs agréés.

Pour les hauteurs d'évacuation supérieures à 1 m (hauteur de refoulement 1,80 m max.) vous pouvez vous procurar une deuxième pompe de vidange et le jeu d'adaptation correspondant au+.pres du Service Avres Vente Miele ou des revendeurs agreés.

Branchement électrique

Ce lave-linge est livre avec un cordon d'alimentation de 2 m de long en monophasé 230 V 50 Hz.

Ne raccordez cet appeareil qu'a une prise avec mise à la terre. Afin d'eviter les risques d'incendie, ne raccordez pas le lave-linge sechant avec une rallonge ou un bloc multiprises.

Pour renforcer la sécurité, il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en avant de l'appareil (normedIN VDE 0664).

La plaque signalétique vous indique la puissance de raccordement et le fusible. Compareez ces indications avec celles de votre réseau électrique.

Programmes	Charge kg	Consom- mation d'électrici- té kWh	Consom- mation d'eau I	Durée du programme h min
LAVAGE
BLANC 95°C	5,0	1,70	59	1 53
COULEURS 60°C¹)	5,0	0,95	56	1 56
COULEURS 40°C	5,0	0,50	56	1 56
SYNTHETIQUE 40°C	2,0	0,45	57	1 20
FIN 30°C	1,0	0,40	75	1 00
LAINE 30°C	1,0	0,15	25	0 38
SECHAGE
BLANC/COULEURS Sécchage normal (2)	2,5	1,45	9	1 03

1)Essais suivant EN 60456
2)Essais suivant EN 61121

Les consommations peuvent différer en fonction de : la pression, la durée et température d'entrée d'eau, de la température ambiente, du type de linge, de la quantité de linge, de l'humidité résiduelle au séchage, des variations de tension sur le réseau et des fontions additionnelles sélectionnées.

Hauteur	82,0 cm
Largeur	59,5 cm
Profondeur	57,5 cm
Poids à vide	102 kg
Charge au sol max.	1600 Newton (env. 160 kg)
Capacité - lavage	5 kg max de linge sec
Capacité - séchage	2,5 kg max. Blanc/Couleurs
Tension	Voir plaque signalétique
Puisance de raccordement	Voir plaque signalétique
Fusible	Voir plaque signalétique
Consommations	cf. chapitre "Consommations"
Pression d'eau min. au robinet	1 bars (100 kPa)
Pression d'eau max.	10 bars (1000 kPa)
Hauteur de refoulement max.	1,00 m
Longueur de refoulement max.	5,00 m
Labels de conformité	CEM, VDE

Fonctions optionnelles pour modification des réglages standard

Les fonctions optionnelles vous permettent d'adapter votre lave-linge sechant à vos besoin propres. Les fonctions additionnelles restent enregistrées jusqu'à ce que vous les effaciez.

Activation et enregistrement des fonctions optionnelles

Augmentation du niveau d'eau

Pour un résultat de rincege particulierèment performant.

Actif dans les phases de rinceage des programmes de lavage suivants :

• BLANC/COULEURS
  SYNTHETIQUE
  MINI 40^

Pour programmer et enregistrer, effetuez les opérations 1 a 7.

Les fonctions optionnelles sont activées à l'aide des touches de fonctions additionnelles et du sélecteur de programme LAVAGE.

Condition :

• le lave-linge est arrêté avec la touche 0
• la porte est fermée
• les sélecteurs de programme LAVAGE et SECHAGE doivent être positionnés sur Arrêt.

1 Pressez simultanement les touches Trempage et Préavage, maintenEZles enfoncées et ..
2. . . enclenan che le lave-linge sechant avec la touche 0
3 Relâchez les touches.

• Les diodes de contrôle Trempage/ Prélavage et Lavage clignotent
• Sur la gauche de l'affichage, il s'affiche un P

Tournez le sélecteur de programme LAVAGE sur Rincege conduits.
Affichage :

= fonction optionnelle désactivée ou

I = fonction optionnelle activée

En appuyant sur la touche DEPART,
vous pouvez faire passer l'affichage de

aIoude

IàO.

6 Arretez le lave-linge sechant avec la touche 0.
La fonction optionnelle est enregistrée.
Tournez le sélecteur de programme LAVAGE sur Arrêt.

Rinçage supplémentaire dans le programme BLANC / COULEURS

Pour les régions représentant une eau douce (zone de dureté I)

Si vous habitez dans une région où l'eau est douce et que vous souhaitez rincer parfaitement votre linge, vous pouvez activer l'augmentation du niveau d'eau.

Pour programmer et enregistrer, effetuez les opérations 1 a 7.

Les fonctions optionnelles sont activées à l'aide des touches de fonctions additionnelles et du sélecteur de programme LAVAGE.

Condition :

• le lave-linge est arrêté avec la touche 0
• la porte est fermée
• les selecteurs de programme LAVAGE et SECHAGE doivent être positionnés sur Arrêt.

1 Pressez simultanément les touches Trempage et Préavage, maintenezles enforcées et ..
2. . . enclenan che le lave-linge sechant avec la touche 0
3 Relâchez les touches.

• Les diodes de contrôle Trempage/ Prélavage et Lavage clignotent
• Sur la gauche de l'affichage, il s'affiche un P
  Tournez le sélecteur de programme LAVAGE sur Rincage.
  Affichage :

= fonction optionnelle désactivée ou

I = fonction optionnelle activée

En appuyant sur la touche DEPART,
vous pouvez activer la fonction optionnelle "Rinçage supplémentaire pour le programme de lavage BLANC/
COULEURS en faisant passer l'affiche de

日 à I ou le désactiver en passant de I à O.

6 Arretez le lave-linge sechant avec la touche 0.
La fonction optionnelle est enregistrée.
Tournez le sélecteur de programme LAVAGE sur Arrêt.

Signal sonore

Une fois le programme de lavage/sechage fini, un signal sonore vous avertit.

Cette fonction optionnelle est activée en départ usine.

Pour programmer et enregistrer, effetuez les opérations 1 a 7.

Les fonctions optionnelles sont activées à l'aide des touches de fonctions additionnelles et du sélecteur de programme LAVAGE.

Condition :

• le lave-linge sechant est arrêté avec la touche 0
• la porte est fermée
• les sélecteurs de programme LAVAGE et SECHAGE doivent être positionnés sur Arrêt.

1 Pressez simultanement les touches Trempage et Préavage, maintenEZles enfoncées et ..
2. . . enclenan che le lave-linge sechant avec la touche 0
3 Relâchez les touches.

• Les diodes de contrôle Trempage/ Prélavage et Lavage clignotent
• Sur la gauche de l'affichage, il s'affiche un P
  4 Positionnez le selecteur de programme LAVAGE sur BLANC/COULEURS 40^
  Affichage :

= fonction optionnelle désactivée ou

I = fonction optionnelle activée

En appuyant sur la touche DEPART,
vous pouvez activer le signal sonore en
faisant passer l'affichage de

aI ou de le désactiver en passant de I a 0.

6 Arrêtez le lave-linge séchant avec la touche 0.
La fonction optionnelle est enregistrée.
Tournez le sélecteur de programme LAVAGE sur Arrêt.

Ouverture de porte à température élevée

Il est possible d'ouvrir la portec en cours de lavage ou de sechage même à des températures supérieures à 70^

Attention: Risque de brûlure lié aux haute températures!

Cette fonction optionnelle est activée en départ usine.

Pour programmer et enregistrer, effec-tuez les opérations 1 a 7.

Les fonctions optionnelles sont activées à l'aide des touches de fonctions additionnelles et du sélecteur de programme LAVAGE.

Condition :

• le lave-linge sechant est arrêté avec la touche 0
• la porte est fermée
• les selecteurs de programme LAVAGE et SECHAGE doivent être positionnés sur Arrêt.

1 Pressez simultanément les touches Trempage et Préavage, maintenezles enfoncées et ..
2. . . enclenan che le lave-linge sechant avec la touche 0
3 Relâchez les touches.

• Les diodes de contrôle Trempage/ Prélavage et Lavage clignotent
• Sur la gauche de l'affichage, il s'affiche un P
  4 Positionnez le selecteur de programme LAVAGE sur FIN 40^
  Affichage :

= fonction optionnelle désactivée ou

I = fonction optionnelle activée

En appuyant sur la touche DEPART,
vous pouvez activer l'option additionnelle en faisant passer l'affichage de

à l ou la désactiver en passant de

IàO.

6 Arrêtez le lave-linge séchant avec la touche 0.
La fonction optionnelle est enregistrée.
7 Tournez le sélecteur de programme LAVAGE sur Arrêt.

Humidité résiduelle finale au séchage

La commande électronique est concise pour obtenir un résultat de séchage optimal. Vous pouvez nearly raccourcir ou prolonger le temps de séchage si vous le souhai-tez.

Raccourcissement du temps de séchage :

de :	Affichage :
1 minute	1
2 minutes	2
3 minutes	3
4 minutes	4

Prolongation du temps de séchage :

de :	Affichage :
1 minute	5
2 minutes	6
3 minutes	7
4 minutes	8

Réglage en usine :

Pour programmer et enregistrer, effetuez les opérations 1 a 7.

Les fonctions optionnelles sont activées à l'aide des touches de fonctions additionnelles et du sélecteur de programme LAVAGE.

Condition :

• le lave-linge sechant est arrêté avec la touche 0

• la porte est fermée

• les selecteurs de programme LAVAGE et SECHAGE doivent être positionnés sur Arrêt.
  1 Pressez simultanément les touches Trempage et Préavage, maintenezles enfoncées et ..

• . . enclenan che le lave-linge sechant avec la touche 0
  3 Relâchez les touches.

• Les diodes de contrôle Trempage/ Prélavage et Lavage clignotent

• Sur la gauche de l'affichage, il s'affiche un P
  4 Positionnez le selecteur de programme LAVAGE sur SYNTHETIQUE 30^
  Un chiffre compris entre et s'affiche

En appuyant plusieurs fois sur la touche START, vous pouvez raccourcir le temps de sechage d'1 minute

• 1, 2, 3 ou 4) est affché ;
  ou le rallonger 5,6,7 ou 8) est affiché ;
  ou reprendre le réglage départ usine (ü est affché)
  6 Arretez le lave-linge sechant avec la touche 0.

La fonction optionnelle est enregistrée.

Tournez le sélecteur de programme LAVAGE sur Arrêt.

MIELE S.A.S.

93151 - Le Blanc-Mesnil CEDEX

9 av. Albert Einstein - Z. I. du Coudray

Tél.: [phone]

Fax:[phone]

R.C.S. Bobigny B 708 203 088

Show room

Espace encastrables

55, Boulevard Malesherbes

75008 Paris

Tél.: [phone]

Service consommateurs

Site Internet: http://www.miele.fr

Service après-vente national du constructeur

Accessoires et pieces détachées

Tél.: [phone]
