MODE D'EMPLOI JERSEY MT32 BS (X1) CABASSE
Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d'optimiser au maximum votre installation, nous vous recommendons de dire attentivement cette notice.
INSTRUCTIONS DE SECURITE
Explication des symboles -
L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérieur du coffret du produit, d'une
valeur suffisante pourprésenter un risque d'electrocution.
Le point d'exclamation dans un triangle équilatéral avertit de l'existence d'instructions importantes quant à l'utilisation et la maintenance dans la documentation jointe à ce produit.
Instructions - Toutes les instructions de sécurité et d'utilisation doivent avoir ete lues avant d'allumer tout apparéil pour la première fois.
Retenez les instructions - Elles doivent servir de referencia permanente pour tout ce qui suit.
Tenez compte des avertissements - Les avertissements présents sur le produit ou dans les notices d'utilisation doivent être pris en compte.
Suivez les instructions - Toutes les instructions d'utilisation et de mise en œuvre doivent être scrupuleusement suivies.
Nettoyage - Débranche l'appareil avant tout nettoyage. N'utilise pas de solutions nettoyantes sous forme liquide ou en aerosols. Employez de préférence un chiffon humide.
Accessoires - N'utilisez pas d'accessoires qui ne soient pas explicitement recommends par le constructeur, sous peine de risquer divers accidents.
Eau et humidité - L'appareil ne doit pas être utilisé après de l'eau, par exemple à proximé d'une baignoire, d'un évier, dans un sous-sol humide, près d'une piscine, ou de tout ce qui y ressemble de près ou de loin.
Chariots et supports - La manutention doit être effectuee
seulement avec des chariots et supports agreés par le fabricant.
Installation sur mobiliers et supports -
Ne placez pas cet apparéil sur un support instable, qu'il s'agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et cause des blessures sérieues à un enfant ou un adulte qui se trouverait à proximité.
Ventilations - L'appareil doit être positionné de telle sorte qu'il ne génne pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourrait bloquer ses orifices d'aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pouraient limiter la quantité d'air disponible aux entrées d'air.
Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sénégraphie sur le produit. Si vous n'étés pas sur du type de courant fourni à l'endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.
Protection des cables d'alimentation - Le cheminement des cables d'alimentation doit être prévu de telle sorte qu'ils ne puissant pas être piétinés, pincés, coincés par d'autres apparreils posés dessus, et une attention toute particulière doit être
accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil.
Foudre - Pour une meilleure protection de l'appareil pendant les orages ou s'il doit rester inutilisé pendant une longue période, débranchez le cordon d'alimentation et débranchez la prise d'antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.
Surcharges électriques - Ne surchargez pas les prises d'alimentation, les prolongateurs ou les rappels d'alimentation. Il pourrait en résultat incendies ou electrocutions.
Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrez éléments ou de liquides étrangers dans l'appareil. Ils pourraient occasionally incendies ou electrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.
Entretien - L'utilisateur ne doit pas tenter de s'occuper des opérations de maintenance au-delà de celles décrites dans le mode d'emploi. Tout ce qui dépasse le simple niveau de l'entretien doit être effectué par un personnel qualifié.
Maintenance - Dans les cas suivants, vous doivent impérativement débrancher votre apparéil et le faire vérifier par un technicien qualifié :
l'alimentation ou la prise a ete endommagee.
des corps étrangers ou du liquide se sont introduits dans l'appareil.
I'appareil a ete exposé à la pluie ou a ete aspergé d'eau.
l'appareil ne semble pas marcher correctement alors que vous l'utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d'emploi. Toute autre procédure pourrait le déterminer et nécessiter l'intervention d'un technicien qualifié.
l'appareil est tombé ou bien sa carroserie est endommagée.
I'appareil affiche des performances nettement modifiées.
Pièces détachées - Si la réparation a nécessité l'utilisation de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou représentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.
Vérifications - Àprous toute intervention sur l'appareil, démandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.
Exposition aux fortes températures - L'appareil doit être tenu éloigné de sources de chaleur comme radiateurs,
chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.
Sacs plastiques - Ne pas laisser les sacs plastiques de l'emballage à portée des enfants afin d'éviter tout risque d'étouffement.
Attention
Avant tout branchement, s'assurer que votre
tension sector correspond
bien à la tension
secteur selectionnée sur le
commutateur
110-120 V/ 220-240 V①.
Valable aux USA, au Canada et autres pays concernés
Attention! pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu'au fond.
DEBALLAGE DES ENCEINTES ①
Ouvrir le côté mentionné sur le carton, replier sur les cotés les rabats supérieurs du carton et-retirer le cache de l'enceinte. Puis returner l'emballage avec son contenu, vider le carton de son contenu et sorting l'enceinte de son emballage. Nous vous conseillons de conserver l'emballage de votre enceinte à plat pour une utilisation ultérieure éventuelle.
POSITIONNEMENT ET PLACEMENT DES ENCEINTES ACOUSTIQUES Positionnement des enceintes
Nos enceintes acoustiques sont prévues pour fonctionner en position verticale, afin de respecter la courbe polaire des haut-parleurs. La plupart de nos modèles sont livrés avec un jeu de pointes ou cônes de découvertage ②. Ces accessoires sont à visser dans l'emplacement prévu sous vos enceintes. Ces pointes ou cônes de découvertage permettent d'assurer une meilleure stabilité de l'enceinte tout en limitant les résonances pouvant être générées par certains types de sols comme les planchers par exemple. Les enceintes sont livrés avec un tissu de protection en face avant. Il est possible de les utiliser sans ce tissu. Enlevez le cadre en exerçant une légère traction horizontale sur sa partie supérieure pour rompre sa liaison magnétique avec l'ébénisterie de votre enceinte. Pour remettre le cadre en place, présente le devant la face avant de l'enceinte et approcher doucement le cadre jusqu'à ce que les liaisons magnétiques soient établies. Procedez à ces opérations delicatement pour éviter une usure prematurée de la partie du revêtement couvrant les aimants insérés sur la face avant de l'ébénisterie. Nous vous recommendons de garder cette protection en place pour quelques protégéres les haut-parleurs de votre enceinte ③. Le champ magnétique des moteurs des haut-parleurs va rayonnier au-delà de l'enveloppe de l'enceinte acoustique. Il faut donc éloigner d'environ 50 cm les apparêls et objets sensibles à ce type de rayonnement (teléviseurs, écrons d'ordinateur, disquettes informatiques, bandes magnétiques audio ou video, cartes à puce...). Les enceintes centrales ne sont pas concernées par ce type de problème car elles sont blindinges magnétique.
Placement des enceintes dans une piece
Outre la position des enceintes, il faut tener compte de leur emplacement dans la piece, les propriétés acoustiques d'un local étant un facteur capital dans la retransmission du son.
Le placement optimal pour une écoute stéreo classique 2.0 ④
La distance d qui sépare les deux enceintes doit être au minimum égale à 1,50 m. Les deux enceintes sont à égale distance de la zone d'écoute qui forme avec elles un triangle isocèle. Les distances d1 et d2 sont égales entre elles et supérieures ou égales à d.
■ Les haut-parleurs doivent être diriges vers la zone d'écoute.
■ Les enceintes doivent, de préférence, diffuser dans le sens de la plus grande dimension de la pièce.
D'une façon générale, on doit éviter de positionner les enceintes dans les coins d'une piece, car la disposition en angle favorise les fréquences graves. De même, les enceintes doivent se situer à une distance d'au moins 20 cm du mur.
Toujours dans le but d'obtenir une réponse équilibrée, il est recommandé de surélever les enceintes compactes d'environ 30 à 40 cm du sol avec des supports pour enceintes, les tweeters de l'enceinte devant se situer approximativement à la hauteur des oreilles de l'auditeur lorsque celui-ci est en position assise.
Aucun élément (table, fauteuil...) ne doit gérer la propagation directe entre les enceintes et l'auditeur. Un effet de masque, même partiel, déséquilibre complètement la reproduction sonore car il provoque une atténuation des féquences aiguées et dans la majorité des cas des Médiums également.
La disposition des enceintes dans des niches est également en général à procrire car elle modifie la courbe de réponse de l'enceinte, particulièrement dans les fréquences basses. S'il est impossible d'adopter une autre disposition, on doit veiller à ce que l'enceinte s'encastre avec le minimum de jeu dans la niche, pour éviter l' apparition de résonances diverses. Par ailleurs, la partie visible du tissu devra être à l'extérieur de la niche.
Le placement optimal pour une écoute stéreo en 2.1 (5)
Dans le cadre d'une écoute stéreo avec 2 enceintes ou 2 satellites et 1 caisson de graves, nous vous conseillons de placer le caisson de graves dans la zone écoute avant. Le placement du caisson contre un mur renforce l'extreme grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est always nécessaire de faire des essais d'emplacement en fonction de l'acoustique de la pierce.
Le placement optimal pour une écoute Home Cinéma ou 5.1 (8)
Pour la disposition d'un ensemble home cinema, il est important d'apporter la plus grande attention à la disposition des enceintes supplémentaires spécifiques.
L'enceinte centrale doit être placée le plus pres possible de l'écran en recherchant la position dans le lieu d'écoute qui apporte la plus grande cohésion sur les dialogues entre le son et l'image. En pratique, cela revient à placer l'enceinte centrale au-dessus de l'écran si les enceintes principales sont plus basses que celui-ci, et en dessous si les enceintes principales sont plus hautes.
Les enceintes arrêtè, voies d'effets ou surround doivent être disposées contre les murs lateraux, légèrement en hauteur. Elles doivent être situées légèrement en arrêtè de la zone d'écoute.
Le caisson de graves doit être place dans la zone d'écoute avant. Son placement contre un mur renforce l'extrème grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais d'emplacement en fonction de l'acoustique de la piece. Notre amplificateur audio-video permet le réglage des niveaux et des distances de chaque enceinte. Ce réglage doit être ajusté avec soin de manière à obtenir une parfait cohéSION entre les sources sonores.
Il est nécessaire d'eteindre tous les apparèils avant la connexion des enceintes. Pour le branchement de vos enceintes acoustiques, il faut tener compte de la section des câbles et du respect des phases.
BRANCHEMENT Section des câbles
Pour conserver toutes les qualités des enceintes acoustiques et éviter les pertes de puissance, il faut que la résistance électrique des cables de branchement
| Distance ampli - enceinte | Section |
| 4,5 m | 1,5 mm² |
| 6 m | 2 mm² |
| 7,5 m | 2,5 mm² |
| 9 m | 3 mm² |
| 12 m | 4 mm² |
entre l'enceinte et l'amplificateur soit la plus faible possible. Pour vous aider àCHOISIR LA MEILLE SECTION DE CABLE pour votre installation, veuillez suive le tableau récapitulatif.
Phase
Les enceintes et les amplificateurs ont leurs bornes de branchement repertoires. Il y a deux façon courantes d'effectuer ce repère : soit une borne rouge ou repère +, soit une borne noire ou repère -.
Dans tous les cas, il faut que les deux canaux soient branchés de façon identique, c'est à dire par exemple que la borne rouge ou + de l'enceinte aille à la borne rouge ou + de l'amplificateur; la borne noire ou - de l'enceinte ira dans ce cas à la borne noire ou - de l'amplificateur.
BRANCHEMENTS DU CAISSON DE GRAVES
Placement du caisson de graves
Les caissons de graves n'ont pas à priori une position impérative par rapport à la zone d'écoute si la fréquence des filtres de coupure est aux alentours de 150Hz , en effet, en dessous de cette fréquence, le caisson n'est pas directif, et il est impossible de détecter l'endetroit d'ou viennent les basses. Pour obtenir le meilleur résultat, il est always nécessaire de faire des essais d'emplacement, afin d'obtenir la meilleure réponse possible dans les fréquences basses, en fonction de l'acoustique de la piece.
Branchement du caisson de graves
Le branchement de la modulation peut s'effectuer de 2 façon :
soit avec l'entrée Cinch RCA LINE IN ⑦ en utilisant un cordon coaxial blinde,
- soit en utilisant les bornes haut-parleurs HIGH LEVEL INPUT ⑧ et HIGH LEVEL OUTPUT ⑨ et du cable haut-parleur classique.
Les entrées HI-LEVEL sont stéréophoniques, le mélange des graves gauche L (left) et droite R (right) se fait alors dans l'amplificateur du caisson de graves.
Branchement Home Cinéma avec l'entrée Cinch RCA LINE IN⑦
Connector un cable de liaison RCA-RCA entre cette entree et la sortie LFE-SUBWOOFER de sua rive amplificateur audio-video.
Branchement avec les bornes haut-parleurs HIGH LEVEL IN ⑧ et HIGH LEVEL OUT ⑨ et du cable haut-parleur classe
- Connexion avec les bornes HIGH LEVEL IN⑧
Si vous amplificateur intégré Hi Fi ne possède pas de sortie à bas niveau Cinch-RCA, relier les sorties haut-parleur de l'amplificateur aux bornes HIGH LEVEL IN L (left) et droite R (right) du caisson de graves. En branchant les sorties gauche et droite de votre amplificateur aux entrées gauche et droite du caisson de graves, respecter absolument les phases (sortie + sur entrée + ou rouge sur rouge) pour ne pas provoquer une panne de votre amplificateur principal.
- Connexion avec les bornes HIGH LEVEL OUT⑨
Ces bornes délivrent les mêmes modulations que celles arrivant à l'entrée HIGH LEVEL IN ⑧. Elles permettent de connecter les enceintes principales notamment pour un fonctionnement optimal en mode 2.1 (stéreo avec un caisson).
Secteur
La prise secteur ⑩ sert à alimenter le caisson de graves. La sélection de la tension d'alimentation, 110-120 V ou 220-240 V, est effectuee avec le commutateur ⑪. La mise en route s'effectue par l'interrupteur POWER ⑫, en le mettant dans la position AUTO. En position AUTO, l'appareil se mettra en veille s'il n'y a pas eu de modulation pendant quelques minutes. Dés que la modulation reapparait, le caisson de graves se met en fonctionnement.
SPECIFICATIONS ET CARACTERISTIQUES TECHNIQUES

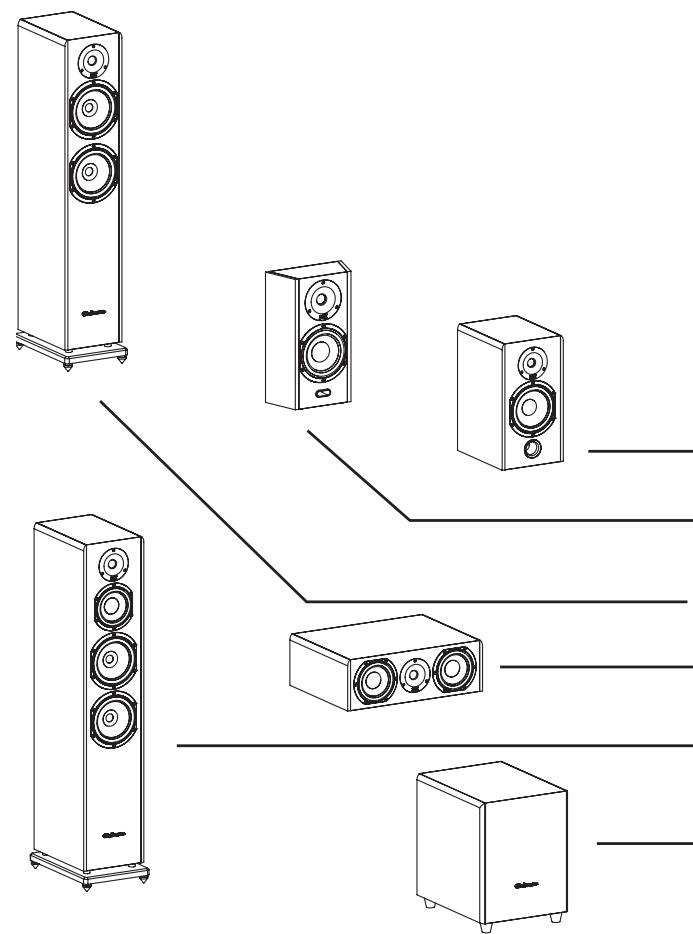

| MT32 | Utilisation | Voies | Haut-parleurs |
| ANTIGUA voie principale/d'effets | bibliothèque/ socle | 2 | 1 x Tweeter DOM 37 1 x 17 cm 17TN15 |
| PAMPERO voie d'affets | bibliothèque/ au mur | 2 | 1 x tweeter DOM37 1 x 13 cm 13TN15 |
| JERSEY voie principale | au sol | 2 | 1 x Tweeter DOM 37 2 x 17 cm 17TN15 |
| SOCOA voie centrale | sur/sous écran | 2 | 1 x Tweeter DOM 37 2 x 13 cm 13TN15 |
| ALDERNEY voie principale | au sol | 3 | 1 x Tweeter DOM 37 1 x 13 cm 13TN15 2 x 17 cm 17TN15 |
| ORION caisson de graves | au sol | 1 | 1 x 21 cm 21MT3 |
Réglages
VOLUME 13
Pour un premier réglage du volume,mettre le CROSSOVER(14) à environ 120 Hz, et monter progressivement le VOLUME(13) jusqu'à ce que vous estimiez que le niveau des graves est suffisant. Il faudra sans doute retoucher le niveau VOLUME(13) quand vous aurez trouve les bons réglages de fréquence CROSSOVER(14) et de PHASE(15).
CROSSOVER(14)
Ce potentiomètre sert à régler la féquence supérieure de la plage de travail du caisson de graves. Ce réglage va dépendre du type d'enceintes principales qui est utilisé avec le caisson de graves et de leur fonctionnement dans la piece. Des essais seront nécessaires pour déterminer la meilleure féquence.
PHASE15
Suivant la disposition du caisson de graves par rapport aux enceintes satellites, on peut être améné à inverser la phase du caisson de graves pour obtenir un son de meilleure qualité ; on commute alors l'inverseur de position 0^ à la position 180^ . A vous de déterminer qu'elle sera la phase la最好的 suivant le réglage du potentiamètre CROSSOVER⑭. Attention, si vous avec un deuxième caisson de graves, il faut impérativement que cet inverseur de phase soit dans la même position que celui du premier.
Nous vous invitons à consulter sur www.cabasse.com les réglages spécifique que nous préconisons pour l'utilisation de nos caissons de graves.
ENTRETIEN
Les ébénisteries de la gamme MT32, réalisées avec un revêtement spécifique enduit de deux vernis de protection et d'une pellicule anti-rayures, ne nécessitant aucun entretien particulier, le matériel utilise étant un produit de très haute technicié. Elles peuvent être nettoyées avec un chiffon humide.
En suivant les conseils d'installation, de branchement et d'emploi explicités dans cette notice, vous âtes assurés d'un
fonctionnement parfait de vos enceintes acoustiques. Nous recevons tous les jours des lettres de clients satisfaits du besoin de leurs enceintes et ces lettres sont pour nous la plus belle récompense de nos efforts.
| CAISSON DE GRAVES ACTIF ORION MT32 | |
| Pression | |
| impulsionnelle maximale | 114 dB |
| Sélecteur de phase | 0°phase normale |
| 180°phase inversée | |
| Prises d'entrée | 1 bas niveau - 2 haut niveau |
| Alimentation | 110-120V/220-240V~ 60/50Hz |
| Consommation maximum | 200W |
| Consommation mode veille | 0,4W @ 220-240VAC |
| 0,4W @ 110-120VAC | |
| Consommation mode arrêt | 0W @ 220-240VAC |
| 0W @ 110-120VAC | |
| Température d'utilisation | +5°C à +35°C |
| Température de stockage | -5°C à +40°C |
| Taux d'humidité en'utilisation | 40% à 70% |
MARQUAGE DEE
Traitement des apparéils électriques et électroniques en fin de vie (applicable dans les pays de l'Union européen).
Ce symbole, représentant une poubelle sur roues barrière d'une croix, appose sur le produit, indique que ce produit ne doit pas etre traité avec les déchets menagers. Il doit etre remis a unpoint de collecte pour le traitement des équipements electriques et electroniques en fin de vie. En s'assurant que ce produit est bien mis au rebut de maniere appropriee, vous aiderez a prevenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des materiaux aidera a conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit,vous pouvez contacter votre municipalite,voire déchetterie ou le magasin ou vous avez acheté le produit.
Étantdoné l'évolution des techniques mises en œuvre pour une fiabilité accrue et une recherche constante de qualite optimale, Cabasse se réserve le droit d'apporter toutes modifications aux modèle presentés sur les fiches techniques ou les documents publicitaires.
| Efficacité 1W/1m (en dB) | Filtre (en Hz) | Réponse en fréquence (en Hz) | Impédance nominale (en ohms) | Impédance minimale (en ohms) | Puisance nominale (en Watt) | Puisance créée (en Watt) | Finition standards | Dimension h x l x p (en cm) | Poids (en kg) |
| 88 | 2 660 | 57-23 000 | 8 | 4,3 | 75 | 550 | ébène / noyer | 41 x 22 x 30 | 7,5 |
| 87 | 2 625 | 75-23 000 | 8 | 4 | 70 | 500 | ébène / noyer | 34 x 22 x 11,4 | 4 |
| 89 | 2 640 | 57-23 000 | 8 | 4,6 | 100 | 700 | ébène / noyer | 100 x 22 x 32 | 15,6 |
| 88 | 2 700 | 64-23 000 | 8 | 4,6 | 85 | 600 | ébène / noyer | 16 x 47 x 37 | 8,5 |
| 90 | 850-3400 | 60-23 000 | 8 | 3,5 | 110 | 770 | ébène / noyer | 109 x 23 x 35 | 21 |
| actif | réglable 30-180 | 35-200 | actif | actif | 200 | 400 | ébène / noyer | 42 x 30 x 43 | 16,5 |
