51 AKP 240 - Climatiseur mobile CARRIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	CARRIER
Modèle	51 AKP 240
Alimentation électrique	230 V ~ 50 Hz (estimation)
Fusible recommandé	10 A
Modes de fonctionnement	Refroidissement (COOL), Déshumidification (DRY), Ventilation seule (FAN), Automatique (AUTO), Nocturne (SLEEP)
Fonctions spéciales	Programmation du temporisateur (marche/arrêt), Horloge, Redémarrage automatique après coupure
Panneau de commande	Tableau de commandes intégré et télécommande
Température de fonctionnement	Refroidissement : 21-35 °C (bulbe sec), Déshumidification : 18-32 °C (bulbe sec)
Type de filtre	Filtre à air, Filtre à charbon actif, Filtre Silver Plasma
Entretien des filtres	Nettoyage tous les 30 jours (aspirateur puis rinçage pour le filtre à air ; aspirateur seulement pour les autres)

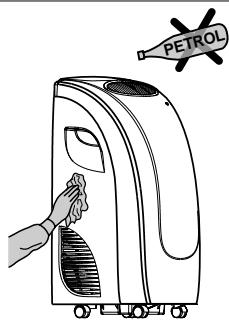

Nettoyage de la carcasse	Chiffon imbibé d'eau savonneuse (ne pas utiliser de solvants ou sprays inflammables)
Évacuation des condensats	Réservoir interne avec vidange manuelle ; code erreur H8 si plein
Accessoires fournis	Tuyau d'évacuation, gaine flexible, ventouse pour fenêtre, bouchon caoutchouc, clip de fermeture, bagu du tube
Installation	Distance minimale de 50 mm des obstacles ; gaine d'évacuation longueur max 2000 mm
Sécurité	Disjoncteur magnétothermique ou fusible 10 A ; mise à la terre obligatoire ; ne pas utiliser en présence de substances dangereuses
Réparabilité	Interventions réservées aux techniciens qualifiés ; ne pas réparer soi-même
Compatibilité	Modèles compatibles : 51AKP210E, 51AKP300E, 51AKP220M, 51AKP240M, 51AKP310M, 51AKP260H

FOIRE AUX QUESTIONS - 51 AKP 240 CARRIER

Comment vider le réservoir d'eau de condensation ?

En mode COOL ou DRY, si le code H8 s'affiche, le réservoir est plein. Débranchez l'appareil, retirez le bouchon en caoutchouc du tuyau d'évacuation, enlevez la clip et vidangez les condensats dans un récipient. Replacez le bouchon et la clip, puis attendez 3 minutes avant de rebrancher.

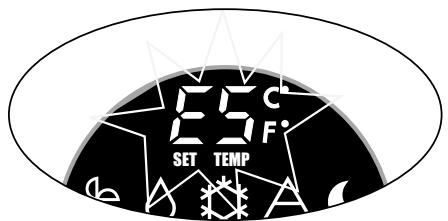

Que faire si le code ES s'affiche ?

Le code ES indique une instabilité de l'alimentation électrique. Débranchez la prise et attendez 10 minutes avant de la reconnecter. Si le problème persiste, vérifiez l'installation électrique.

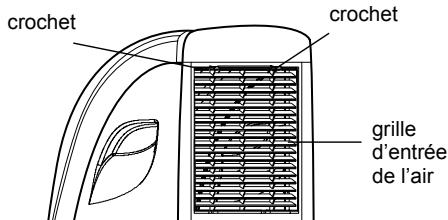

Comment nettoyer les filtres du climatiseur ?

Débranchez l'appareil. Retirez les filtres situés à l'arrière en pressant les crochets. Aspirez la poussière, puis rincez le filtre à air à l'eau claire et séchez-le. Les filtres à charbon actif et Silver Plasma doivent être nettoyés uniquement à l'aspirateur. Remettez en place après séchage complet. Effectuez cette opération tous les 30 jours.

Puis-je utiliser le climatiseur sans la gaine d'évacuation ?

Non, la gaine d'évacuation est nécessaire pour évacuer l'air chaud en mode refroidissement. En mode déshumidification seule, la gaine doit être placée sur un support. En mode ventilation, la gaine doit être pliée pour que l'air sorte perpendiculairement au sol.

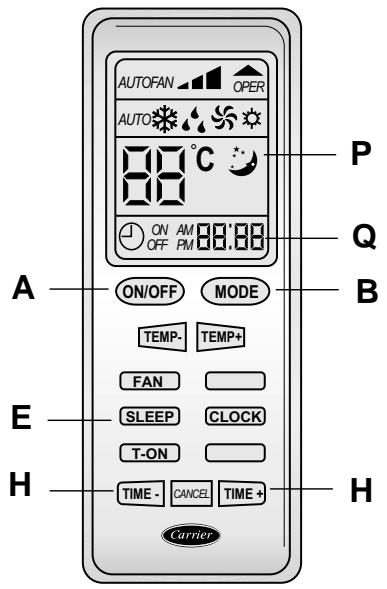

Comment régler la programmation du temporisateur ?

Depuis le panneau de commande : appuyez sur la touche 5 (sélection temporisateur) pour régler le temps de mise en marche (0,5 à 24 h). Pour l'arrêt, appuyez sur la touche 5 pendant le fonctionnement. Depuis la télécommande : utilisez les touches G, H, E selon le manuel. L'échelle est de 0,5 à 18 h pour l'allumage et l'extinction.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché, que l'interrupteur général est allumé et que le fusible/disjoncteur 10 A n'a pas sauté. Si le problème persiste, débranchez et rebranchez après quelques minutes. Si le code ES ou H8 s'affiche, suivez les instructions correspondantes.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Refroidissement (COOL), Déshumidification (DRY), Ventilation seule (FAN), Automatique (AUTO) et Nocturne (SLEEP). Le mode AUTO ajuste automatiquement le refroidissement selon la température ambiante.

Comment utiliser la fonction nocturne ?

Allumez l'appareil et sélectionnez le mode souhaité (sauf AUTO). Appuyez sur la touche 6 (panneau) ou E (télécommande) pour activer le mode nocturne. Le voyant correspondant s'allume. L'unité augmentera la température de 1 °C par heure pendant 2 heures, puis maintiendra cette valeur. Appuyez à nouveau pour désactiver.

Quels sont les accessoires fournis avec l'appareil ?

Les accessoires inclus sont : un tuyau d'évacuation flexible, une gaine couple, des embouts antérieur et postérieur, une ventouse pour fenêtre, un bouchon en caoutchouc, une clip de fermeture et une bague de tube. Consultez le manuel pour l'installation.

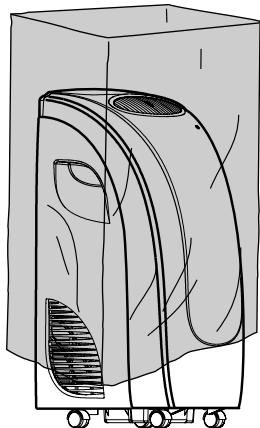

Comment entretenir l'appareil en cas d'arrêt prolongé ?

Débranchez l'appareil, vidangez les condensats via le tuyau d'évacuation, replacez le bouchon et rangez le tube. Nettoyez les filtres, enroulez le câble électrique sur le crochet, et couvrez le climatiseur d'une housse. Rangez en position verticale.

MODE D'EMPLOI 51 AKP 240 CARRIER

Leprésent manuel estvalable pour les suivantes modèles

51AKP210E

51AKP300E

51AKP220M

51AKP240M

51AKP310M

51AKP260H

Lire attentivement leprésent manuel avant d'utiliser le climatiseur.

Sommaire

Page

Télécommande 1

Tableau des commandes 1

Accessoires fournis 2

Généralités 2

Avant l'utilisation (monobloc) 3/4

Refroidissement avec déshumidification.. 5

Deshumidification 5

Ventilationseule 6

Fonctionnement automatique 6

Fonctionnement nocturne 7

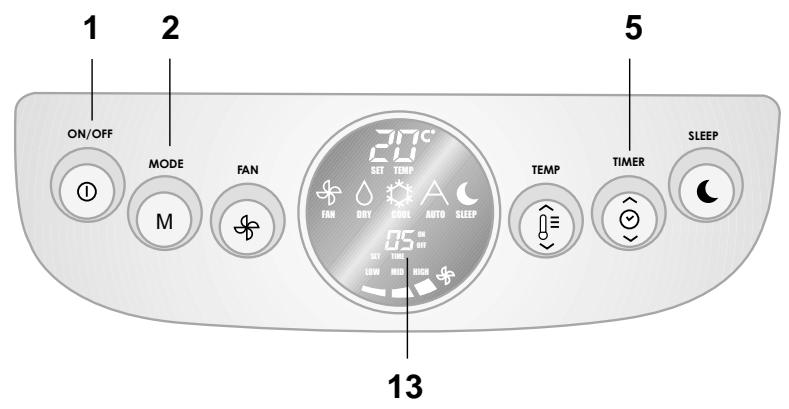

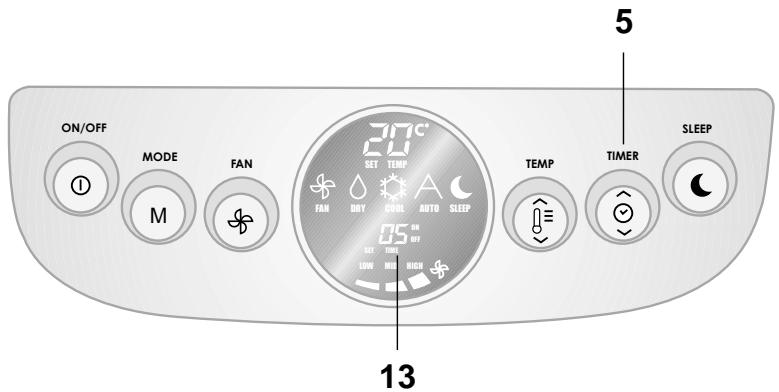

Programmation du temporisateur .... 7/8

Au cas ou 9

Nettoyage 9

Instructions d'installation des accessoires

du tuyau d'évacuation 10

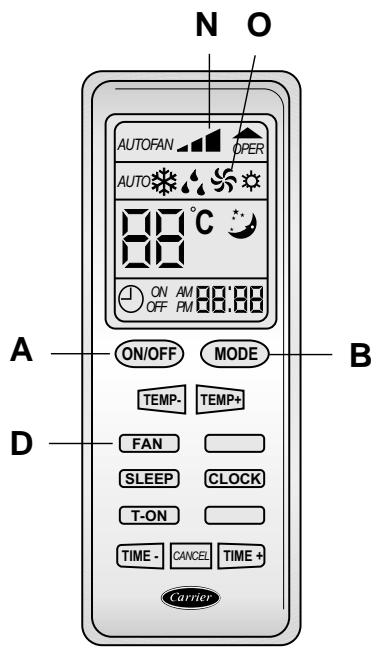

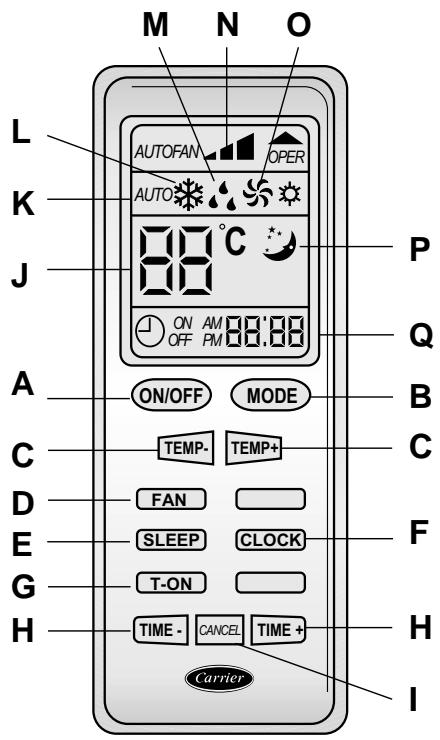

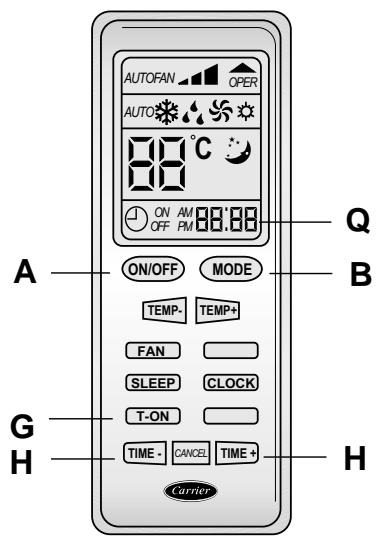

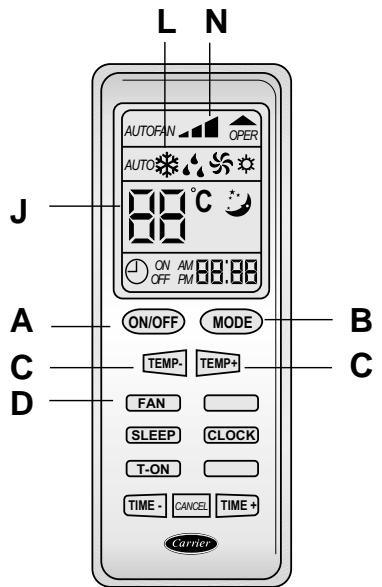

Télécommande

A - Touche Marche - Arrêt
B - Selecteur de mode
C - Touche de sélection température
D - Touche de selection vitesse ventilateur
E - Touche fonctionnement nocturne

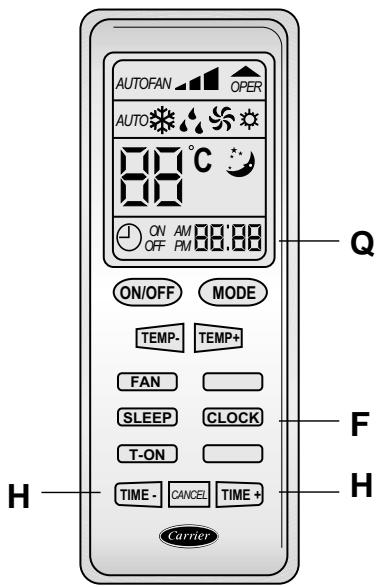

F - Touche horloge
G - Touche Temporisateur - allumé
H - Touche sélection temporisateur
- Touche annulation temporisateur
J - Display température sélectionnée
K - Voyant mode Auto
L - Voyant mode refroidissement
M - Voyant mode déshumidification
N - Display vitesse ventilateur
O - Voyant mode ventilateur
P - Voyant mode fonctionnement nocturne
Q - Display Temporisateur/Horloge

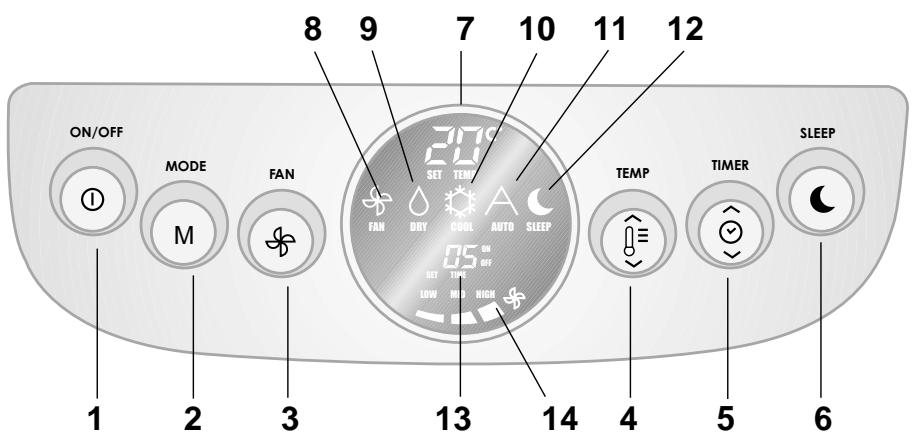

Tableau des commandes

1 - Touche Marche/Arrêt
2 - Selecteur de mode
3 - Touche selecteur de la vitesse du ventilateur
4 - Touche sélection température

5 - Touche sélection temporisateur
6 - Touche fonctionnement nocturne
7 - Display température sélectionnee
8 - Voyant mode ventilateur
9 - Voyant mode déshumidification

10 - Voyant mode refroidissement
11 - Voyant mode Auto
12 - Voyant mode fonctionnement nocturne
13 - Display temporisateur
14 - Display vitesse ventilateur

MONOBLOC

1. Embout d'évacuation d'air
2. Gaine couple
3. Embouts antérieur et postérieur tuyau flexible
4. Ventouse pour fenêtre

Généralités

Installation de l'unité

Lire attentivement ce manuel avec de commencer l'installation et le conserver pour toute eventuelle consultation après l'installation.

L'unité est conforme aux directives suivantes:
- basse tension 73/23/CEE:
- compatibilité electromagnétique 89/336/CEE;
dispositifs sous pression PED 97/23/CE;
- étiquetage énergétique 2002/31/CE;
- Directive RoHs.
- Pour des raisons de sécurité, il est conseilé aux opérateurs de生存 attentivement les instructions suivantes.
- Adopter toutes les mesures indiquées afin de garantir la sécurité de fonctionnement.
- En cas de dommages dus à un transport inadéquat,présenter toute commande d'indémnisation à la société de transport.
- Ne pas installer ou utiliser des unités endommagées.
- Afin d'éviter le risque d'incendie, d'explosion ou de blessures personnelles, ne pas utiliser l'unité en la présence de substances dangereuses ou à proximé d'appareils produit des flammes hues.
S'assurer que le système électrique d'alimentation et que l'installation soient réalisés conformément aux réglementations nationales en vigueur en matière de sécurité.
S'assurer de la presence d'un raccordement à la terre efficace.
- Vérifier que la tension et la fréquence de l'alimentation principale sont suffisantes pour l'installation; l'électricité disponible doit garantir le fonctionnement de tous les appareils branchés sur la même ligne. Les modèles 51AKP300E et 51AKP310M peuvent être raccordés uniquement à un système d'alimentation doté d'un système à impédance ne dépassant pas les 0.424ohm.
- Le fabricant n'est aucunement responsable des dommages occasionnés par toute erreur dans les branchements électriques et hydrauliques ou modification de l'unité. Le non respect des instructions ou l'emploi de l'appareil dans des conditions autres que celles indiquées dans le paragraphe "Limits de fonctionnement" du manuel de l'unité ont pour effet d'annuler la garantie.
- Il est conseilé d'installer un disjoncteur magnétothermique ou un fusible de sécurité de 10 Ampères pour les unités MONOBLOC

Fonctionnement de l'unité

• Cette unité est fournie avec un dispositif

automatique de « redémarrage de l'unité » (selon le dernier mode sélectionné) en cas de coupure de la tension d'alimentation.

• Afin d'éviter toute electromocution, incendie ou blessure personnelle, arrêté l'appareil et contacter le service après-vente de Carrier en cas d'anomalie (odeur de brûlé) pendant le normal fonctionnement.
• Ne pas installer sur l'unité des bénéficiaires contenant des liquides ou d'autres objets.

Entretien

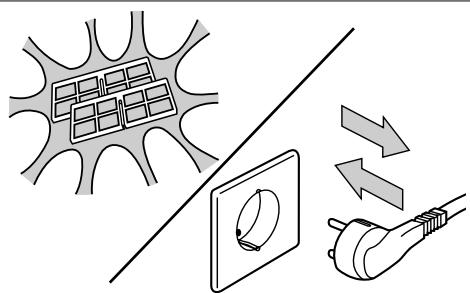

ATTENTION: Avant tout entretien et avant de manipuler tout composant interne, couper l'alimentation secteur.

• Effectuez l'entretien de l'unité une fois par an.
  L'emploi d'accessoires non recommendés par le fabricant peut être dangereux pour les personnes et les objets. Il est donc conseilé d'utiliser uniquement des accessoires originaux.
• Envisager un entretien périodique de l'unité, des branchements électriques et des protections.
  L'entretien extraordinaire de l'unité ne doit être confié qu'à des techniciens qualifiés.
• Afin d'éviter le risque de décharges électriques ou d'incendie, ne jamais réparer ou modifier l'unité sans le support des techniciens qualifiés.
• Contacter le personnel qualifié en cas de: - cable d'alimentation surchauffé ou endomagé;
• bruit inhabituel pendant le fonctionnement;
• activation des protections trop fréquence;
• odeurs anormales (par exemple de brûlé).

Choix de l'emplacement

• Choisir une position qui permette de respecter les espaces conseillés.
• Les endroits permettant les dégagements nécessaires pour l'entretien La distance entre les grilles d'aspiration et les évventuels murs, meubles ou obstructions d'un autre genre doit être de 50 mm minimum.
• Les endroits où la diffusion de l'air sera la(Meilleure possible.
  Utilisez l'unité uniquement à l'intérieur et pour les applications pour lesquelles elle a été réalisée.
• Installez l'unité conformément aux normes électriques nationales.

Éviter:

• L'exposition directe aux rayons du soleil.
• La proximité des sources de chaleur.

• Les endroits humides et les endroits à contact avec l'eau (par ex. les bunderies).

• Les endroits exposés aux vapeurs d'huile (cuisines, ateliers de mécanique)

• Tout obstacle (rideaux ou meubles) pouvant déranger la libre circulation de l'air.
• Ne pas installer l'unité dans une blanchisserie.
• Positionnez l'unité à proximité de la prise d'alimentation.

Precautions Supplémentaires

• Tenir hors de portée des enfants.
• Ne pas bloquer les grilles latérales, avant et arrrière avec des rideaux ou autres.
  Ne pas poser d'objets sur l'appareil
• Ne pas introduire les mains ou tout autre objet dans les grilles d'entrée et de sortie de l'air.
• Tenir l'unité à plus d'un mètre de distance du téléviseur afin d'éviter toute interférence provoquée par les ondes electromagnétiques.
• Ne jamais incliner ni returner l'unité.
• Ne jamais pulveriser des insecticides ou tout autre gaz pour éviter la déformation de l'unité.
• Déplacez ou transportez l'unité en la maintainant en position verticale (Attention : déconnectez le cable d'alimentation de la prise de courant avant de déplacer l'unité).

Elimination

• Le climatiseur contient du fluide réfrigérant qui demande un écoulment spécial. A la fin de sa durée de vie, il doit être livré aux centres de collecte spéciaux ou au distributeur où le produit sera proprement élimné.
• Tous les matériaux utilisés dans la fabrication et l'emballage de cette unité sont éco-compatible et recyclables.
• Jeter les embaillages conformément à la réglementation locale concernant les déchets.
• ÉLIMINATION: Le produit ne doit pas être mélé aux déchets urbains lors de l'élimination puisqu'il nécessite d'une collecte séparée et d'un traitement particulier.

Limites de fonctionnement de l'unité MONOBLOC:

L'appareil est adapté pour le fonctionnement dans les limites de température suivantes selon les normes en vigueur:

Refroidissement: (EN14511:2004)

Max. 35^ bulbe sec */ 24^ bulbe humide* Min. 21^ bulbe sec */ 15^ bulbe humide* Deshumidification:
Max. 32^ bulbe sec */ 24^ bulbe humide* Min. 18^ bulbe sec */ 14^ bulbe humide*
* b. s.-température au bulbe sec
* b.h.-température au bulb humide

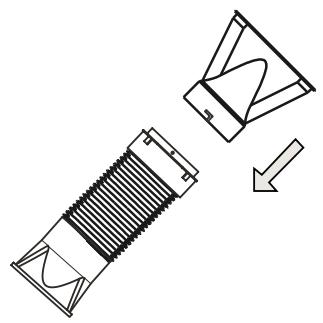

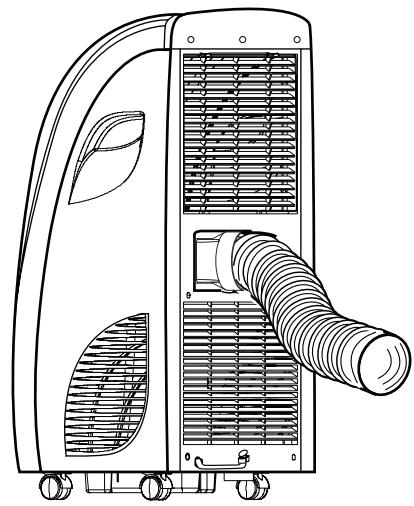

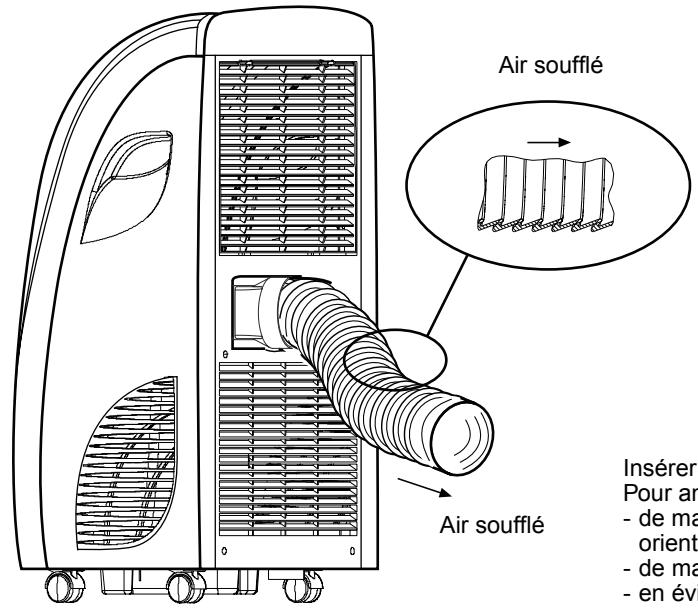

Insérer la gaine dans le convoyeur.

Pour améliorer les performances de l'unité positionner la gaine:
- de manière que les plies interieures de la partie flexible soient orientées ainsi qu'indiqué dans le dessin;
- de manière que la gaine soit déroulée le moins possible;
- en évitant toute formation de coudes, plies et étranglements.

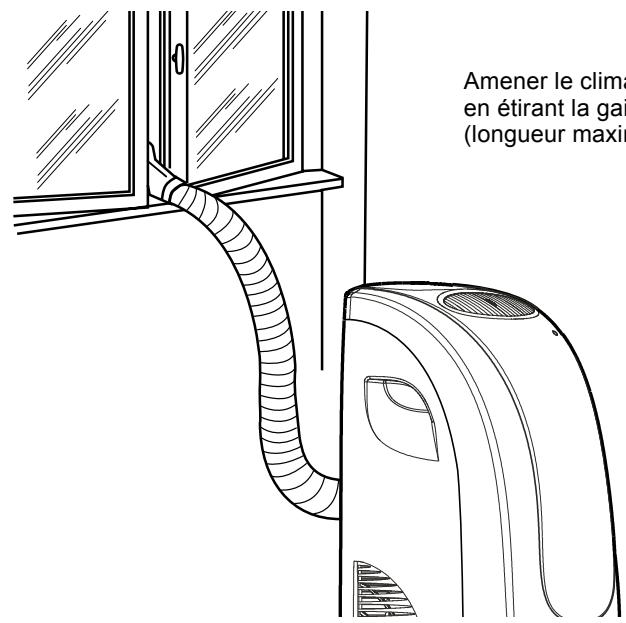

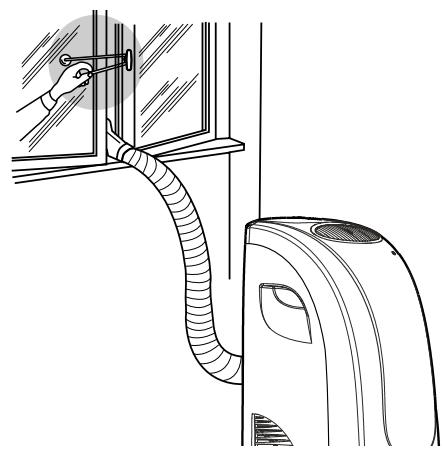

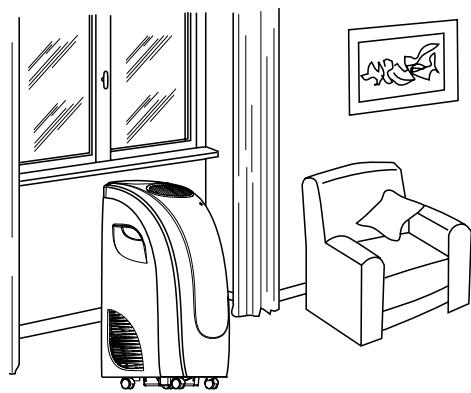

Amener le climatiseur pres de la fenetre, en etirant la gaine le moins possible (longueur maximum 2000 mm).

Réduire l'ouverture de la fenêtre en insérant l'embout d'évacuation d'air sur l'extrémité de la gaine et insérer celle-ci entre les volets de la fenêtre.

S'assurer que la gaine ne soit pas piée ni courbee selon un coude trop aigu et qu'elle soit positionnée sur une surface d'accui (rebord de fenetre, plancher...)

Coincer l'extrémité de la gaine dans la fenêtre entrouverte, à l'aide de l'attache avec ventouse.

Vérifier que l'expulsion de l'air chaud du bout du tube soit libre d'obstacles.

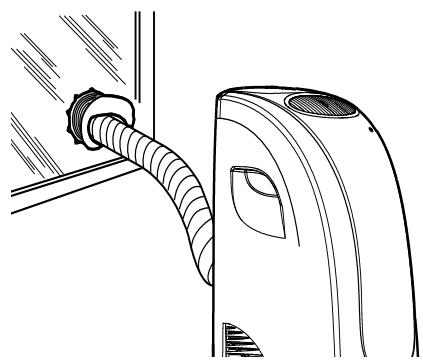

Si besoin, la gaine d'évacuation d'air du climatiseur peut passer par une ouverture pratiquée dans une fenêtre ou dans un mur suivre les instructions dans la section du manuel dédiée à cet accessoire. (L'accessoire n'est pas compris dans la fourniture).

La fonction déshumidification seule peut être utilisée lorsqu'on veut extraire l'humidité de l'air sans en abaisser la température.

En mode déshumidification,
extraire la gaine du convoyeur et
la positionner ainsi comme
l'indique la figure.
Pour utiliser la gaine et orienter l'air chaud souffle selon vos besoin, la gaine doit être placée sur un support.

MONOBLOC

Préparation pour: la déshumidification

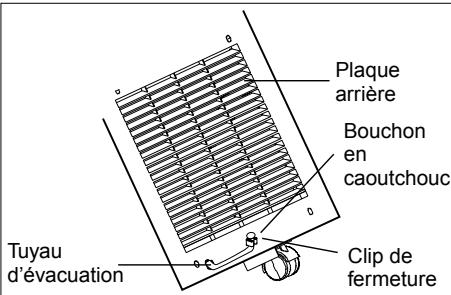

En mode de fonctionnement COOL ou DRY (refroidissement ou déshumidification), les condensats sont collectés dans le réservoir.

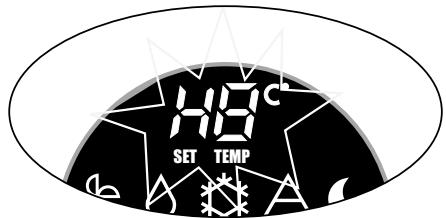

Si le réservoir est plein, le code d'erreur H8 est affiché sur le display à cristaux liquides et l'unité s'arrête.

Pour remettre en marche l'unité, vider le réservoir et arrêter l'unité pendant 3 minutes.

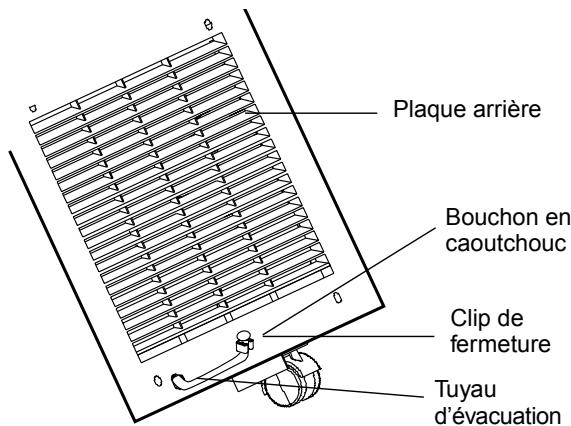

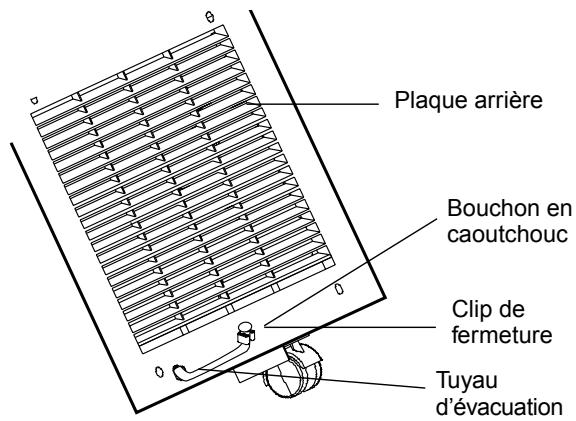

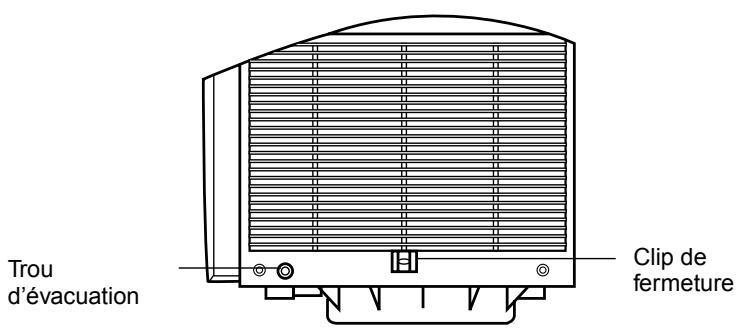

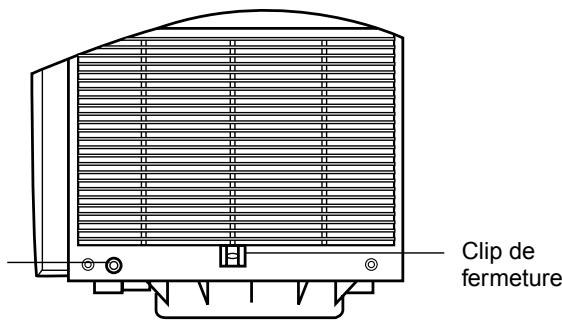

Déconnectez le cable d'alimentation avant de vidanger le réservoir. Pour vider le réservoir, il faut enlever le bouchon en caoutchouc du tuyau, enlever la clip de fermeture du tuyau et vider les condensats dans une cuve.

Remetre en place le bouchon sur le tuyau afin d'eviter toute fuite d'eau et fixer le tuyau avec la clip de fermeture.

MONOBLOC

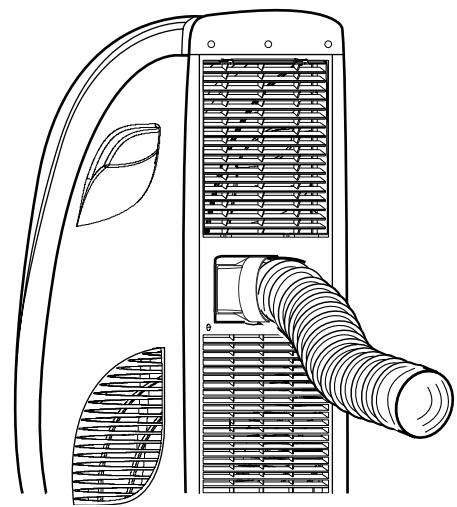

Préparation pour:subsection ventilation

Si l'on utilise le climatiseur en mode ventilation seule, la gaine doit être complètement enforcée et piée de façon que la sortie de l'air soit perpendiculaire au sol.

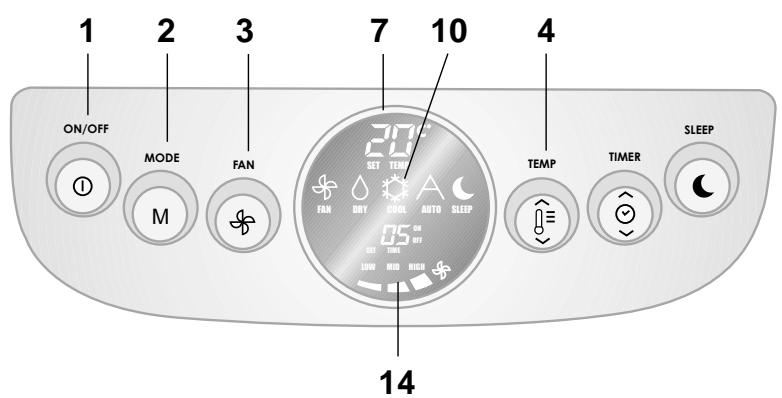

• Allumer l'unité en pressant la touche 1.
• En agissant sur le selecteur de fonctionnement, touche 2, selectionner le mode réfrigération.
  Levoyant 10 de refroidissement s'allume sur le display.
• En pressant le sélecteur de température, touche 4, Sélectionner la température souhaitée qui apparaitra sur le display 7.

• En agissant sur le sélecteur de vitesse ventilateur, touche 3, sélectionner la vitesse du ventilateur qui peut être BASSE, moyenne, haute. Le display 14 affiche la vitesse sélectionnée.

• Allumer l'unité en pressant la touche A.

• En agissant sur le.selecteur de fonctionnement, touche B, selectionnerle mode réfrigération. Levoyant Lde refroidissement s'allume sur le display.
• En pressant le sélecteur de température, touche C, sélectionner la température souhaitée qui apparaître sur le display J.
• En agissant sur le sélecteur de vitesse ventilateur, touche D, sélectionner la vitesse du ventilateur qui peut être basse, moyenne, haute. Le display N affiche la vitesse sélectionnée.

TABLEAU DESCOMMANDES

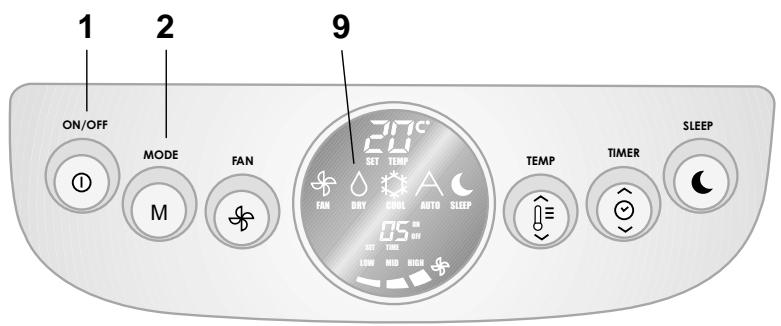

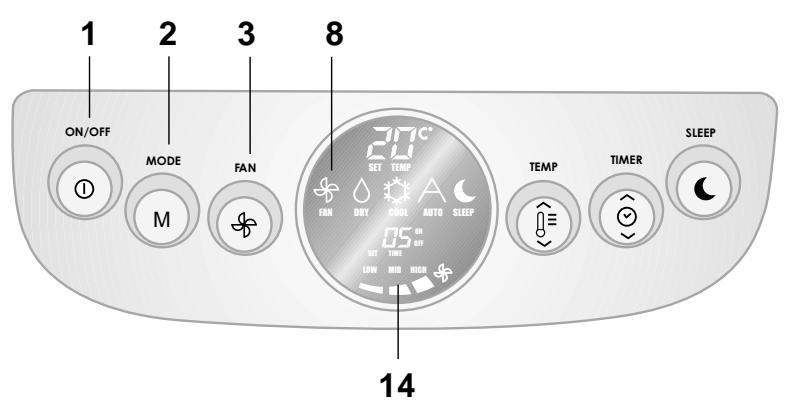

Déshumidification

• Allumer l'unité en pressant la touche 1.

• En agissant sur le selecteur de fonctionnement, touche 2, selectionner le mode de déshumidification. Sur le panneau s'allume le voyant 9 déshumidification.

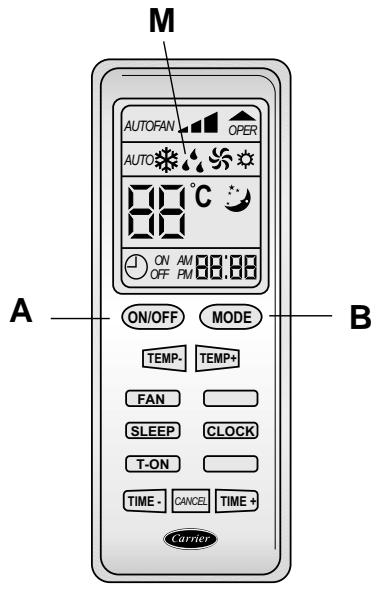

• Allumer l'unité en pressant la touche A.

• En agissant sur le sélecteur de fonctionnement, touche B, sélectionner le mode de déshumidification. Sur le panneau s'allume le voyant M déshumidification.

• Allumer l'unité en pressant la touche 1.
• En agissant sur le selecteur de fonctionnement, touche 2, selectionner le mode de ventilation. Sur le panneau s'allume le voyant 8 ventilation.

• En agissant sur le sélecteur de vitesse ventilateur, touche 3, Sélectionner la vitesse du ventilateur qui peut être BASSE, moyenne, haute. Le display 14 affiche la vitesse sélectionnée.

• Allumer l'unité en pressant la touche A.

• En agissant sur le sélecteur de fonctionnement, touche B, sélectionner le mode de ventilation. Sur le panneau s'allume le voyant O ventilation.
• En agissant sur le sélecteur de vitesse ventilateur, touche D, sélectionner la vitesse du ventilateur qui peut être basse, moyenne, haute. Le display N affiche la vitesse sélectionnée.

TABLEEAUDES

COMMANDES

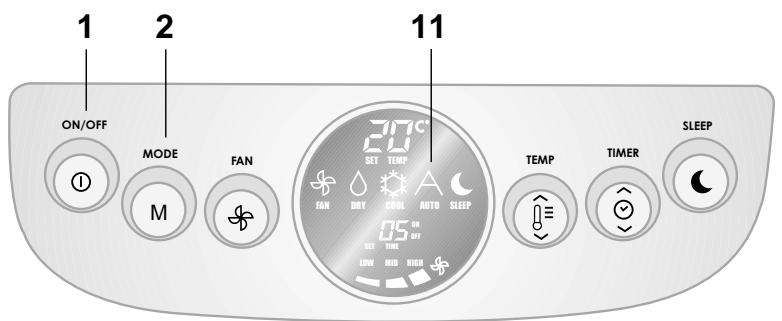

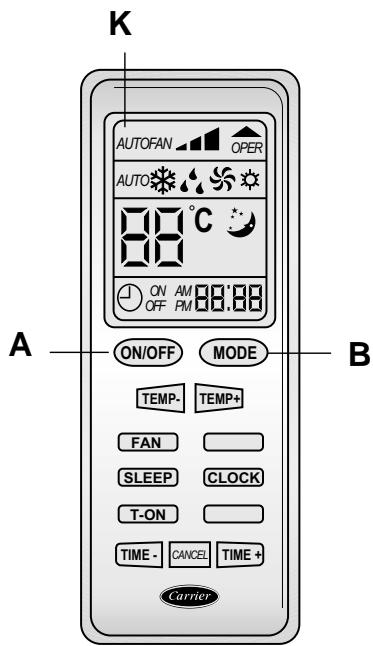

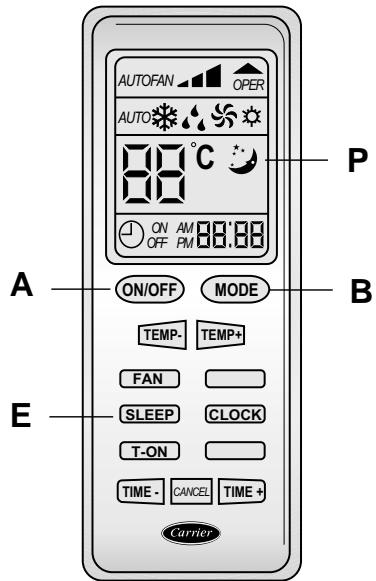

Fonctionnement automatique

• Allumer l'unité en pressant la touche 1.

• En agissant sur le sélecteur de fonctionnement, touche 2, sélectionner le mode automatique. Sur le panneau s'allume le voyant 11 automatique. L'ordinateur règle automatiquement le refroidissement en fonction de la température ambiente.

• Allumer l'unité en pressant la touche A.

• En agissant sur le sélecteur de fonctionnement, touche B, sélectionner le mode automatique. Sur le panneau s'allume le voyant K automatique. L'ordinateur règle automatiquement le refroidissement en fonction de la température ambiente.

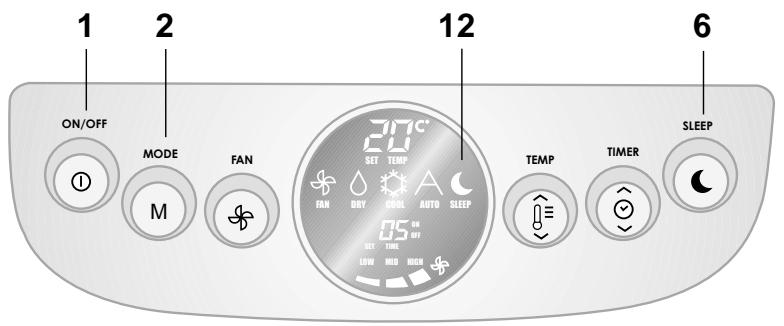

• Allumer l'unité en pressant la touche 1.
• En agissant sur le sélecteur de fonctionnement, touche 2, sélectionner le mode choisi.
• Appuyer sur la touche 6 de fonctionnement nocturne lorsqu'el'unité est en fonction. Sur le panneau s'allume le voyant 12 de fonctionnement nocturne. Appuyer sur la touche encore une fois pour arreter le fonctionnement.
• L'unité augmente la température de refroidissement de 1^ à l'heure. Àpres 2 heures de fonctionnement, l'unité maintainé la valeur programmesée.

• La fonction nocturne ne fonctionne pas en mode Auto.

• Allumer l'unité en pressant la touche A.

• En agissant sur le sélecteur de fonctionnement, touche B, sélectionner le mode choisi.
• Appuyer sur la touche E de fonctionnement nocturne lorsqu'el'unité est en fonction. Sur le panneau s'allume le voyant P de fonctionnement nocturne. Appuyer sur la touche encore une fois pour arreter le fonctionnement.
• L'unité augmente la température de refroidissement de 1^ à l'heure. Àpres 2 heures de fonctionnement, l'unité maintainé la valeur programmesée.
• La fonction nocturne ne fonctionne pas en mode Auto.

TABLEEAUDES

COMMANDES

Programmation du temporisateur

Programmation du temporisateur au moment de l'allumage:

• Appuyer sur la touche 5 de selection du temporisateur pour configurer le temps de mise en marche de l'unité. L'échelle des temps de configuration est comprise entre 0,5 et 24. Le temps est affchéé sur le display 13.
• Lors de la mise en marche de l'unité, la modalité de fonctionnement est cette qui a été configurée précédemment.

Programmation du temporisateur au moment de l'allumage:

• Allumer l'unité en pressant la touche A.
• En agissant sur le sélecteur de fonctionnement, touche B, sélectionner le mode choisi.
• Lorsque l'unité est en marche, appuyer sur la touche G - temporisateur allumé. Appuyer sur la touche H pour configurer le temps de mise en marche de l'unité. L'échelle des temps de configuration est comprise entre 0,5 et 18. Le temps est affché sur le display Q.
• Lors de la mise en marche de l'unité, la modalité de fonctionnement est cette qui a été configurée précédemment.

Programmation du temporisateur au moment de l'extinction:

• Allumer l'unité en pressant la touche 1.
• En agissant sur le sélecteur de fonctionnement, touche 2, sélectionner le mode choisi.
• Lorsque l'unité est en marche, appuyer sur la touche 5 de sélection temporisateur pour configurer le temps d'arrêt de l'unité. L'échelle des temps de configuration est comprise entre 0,5 et 24. Le temps est affché sur le display 13.

Programmation du temporisateur au moment de l'extinction:

• Allumer l'unité en pressant la touche A.
• En agissant sur le sélecteur de fonctionnement, touche B, sélectionner le mode choisi.
• Appuyer sur la touche E de fonctionnement nocturne lorsque l'unité est en fonction. Sur le panneau s'allume le voyant P de fonctionnement nocturne.
• Appuyer sur la touche H pour configurer le temps d'arrêt de l'unité. L'échelle des temps de configuration est comprise entre 0,5 et 18. Le temps est affché sur le display Q.

Configuration de l'horloge :

• Appuyer sur la touche F de l'horloge jusqu'à ce que le display Q du temporisateur clignote.
• Appuyer sur les touches H pour configurer l'horloge.
• Àprous avoir réglé l'horloge, appuyer sur la touche F de l'horloge encore une fois pour sauvegarder les configurations.

Si l'appareil ne fonctionne pas ou semble ne pas fonctionner de manière correcte avant de prendre contact avec le Centre d'Assistance Technique vérifier que...

... les instructions indiqués dans le present livre se réalisent correctement...

... l'interrupteur général soit allumé, le cable électrique ne présente pas des interruptions et la prise ait été introduite correctement dans la prise de courant...

Contrôler que les filtres ne soient pas encrassés. Si le climatiseur ne répond pas aux commandes, débrancher et introduire de nouveau la prise dans la prise de courant électrique.

Si le code "ES" s'affiche sur le display à cristaux liquides, l'alimentation est instable : débrancher la fiche et attendre 10 minutes avant de l'introduire de nouveau dans la prise de courant.

Si le code "H" s'affiche sur le display à cristaux liquides, le réserveir des condensats est plein : débrancher la fiche, vider le réserveir et attendre 3 minutes avant de l'introduire de nouveau dans la prise de courant.

Nettoyage

Nettoyer periodiquement les filtres a air situés à l'arrière de l'unité tous les 30 jours ou plus souvent, si nécessaire. Déconnectez le cable d'alimentation avant de nettoyer l'unité. Enlever les filtres de leurs sièges en pressant les deux crochets de la grille pour sorting la carte de la grille de l'air et, ensuite, enlever le filtre.

Nettoyer les filtres à l'aide d'abord d'un aspirateur puis les rincer et les faire sécher. Les remettre en place correctement. Nettoyer le filtré à charbon actif et le filtrte "silver plasma" uniquement à l'aide d'un aspirateur et non pas avec de l'eau.

Nettoyer la carcasse de l'unité uniquement à l'aide d'un chiffon imbibé d'eau savonneuse. Ne JAMAIS utiliser spray ou de liquides inflammbables.

Lorsqu'il n'y a plus du tout d'eau de condensation dans l'unité interieure, bouchez le tube avec l'obturateur et replacez-le dans son logement.

En cas d'arrêt prolongé:

• Déconnectez le cable d'alimentation.
• vidanger le condensat à travers du tube d'évacuation situé dans la partie postérieure de l'unité interieure, alorsmettre de nouveau le bouchon et placer le tube;
• nettoyer les filtres;
• enrouler le cable électrique sur le crochet correspondant postérieur;
• suspendre l'unité extérieure au dos de l'unité interieure; (modèle split);
• introduire les deux extrémités du tuyau flexible dans les sièges respectifs (modèle monobloc)
• cécouvrir le climatiseur d'une housse.

Instructions d'installation des accessoires du tuyau d'évacuation

Composants fournis :

Tuyau d'évacuation

Clip de fermeture

Bagu du tube

Bouchon en caoutchouc

Vis

Mode d'installation :

Attention :

-Afin d'eviter toutégouttement au sol ou sur le tapis,le tuyau d'évacuation doit être installé avant demettre en marche l'unité.
-Maintenir le bouchon en L en caoutchouc detached du trou d'évacuation afin d'éviter toute fuite d'eau.

1. Enlever le bouchon en L en caoutchouc du trou d'évacuation de l'unité.
2. Insérer le bouchon en caoutchouc dans le tuyau d'évacuation.
3. A l'aide des vis, fixer la clip de fermeture du tuyau à la plaque postérieure.
4. Insérer une extrémité du tube d'évacuation en profondeur dans le trou d'évacuation et insérer la bague du tuyau afin d'empêcher toute eventuelle fuite d'eau.
5. Fixer le tuyau d'évacuation avec la clip de fermeture du tuyau.

L - bouchon en caoutchouc

Trou d'évacuation

Clip de fermeture
