Type de produit	Convertisseur audio/vidéo pour véhicule
Marque	ALPINE
Modèle	KCI-500B
Alimentation	12 V continu (véhicule à masse négative)
Consommation maximale	Fusible 7,5 A
Compatibilité	Ai-NET, IONBUS
Fonctions principales	Conversion de signaux audio/vidéo, interface entre changeur CD, module XM, tuner DAB et unité compatible IONBUS
Connecteurs	1 connecteur d'alimentation, 1 connecteur Ai-NET, 1 borne IONBUS, entrée interruption audio (rose/noir)
Câbles fournis	Câble IONBUS (avec noyau de ferrite), vis de fixation M4x14
Installation	À faire par un professionnel ; débrancher la batterie au préalable ; ne pas endommager les câbles existants
Température de fonctionnement	Non spécifiée, mais conçu pour usage automobile
Sécurité	Ne pas démonter ni modifier ; utiliser fusible adéquat ; éviter l'humidité et la poussière ; ne pas utiliser pour d'autres applications que 12V mobile
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Fusible 7,5 A disponible ; pour toute autre réparation, consulter un professionnel agréé
Accessoires compatibles	Changeur CD Ai-NET, module radio XM (TUA-T020XM), tuner DAB (TUA-T100DAB), KCA-410C
Remarque	Un seul KCI-500B peut être connecté par système ; connexion en série non autorisée

FOIRE AUX QUESTIONS - KCI-500B ALPINE

Quel type d'alimentation est requis pour le KCI-500B ?

L'appareil nécessite une alimentation 12 V continu avec masse négative, typique des véhicules automobiles. Utilisez toujours un fusible de 7,5 A.

Puis-je connecter plusieurs KCI-500B ensemble ?

Non, un seul KCI-500B peut être connecté à un connecteur IONBUS. Il n'est pas possible d'en connecter un second en série.

Quels appareils peuvent être connectés via Ai-NET ?

Seuls les appareils compatibles Ai-NET comme un changeur de CD, un module Radio XM (TUA-T020XM) ou un tuner DAB (TUA-T100DAB) peuvent être connectés.

Comment installer le KCI-500B en toute sécurité ?

Débranchez d'abord la borne négative de la batterie. Fixez l'appareil à l'aide des vis M4x14 fournies en perçant des trous dans le châssis, en évitant d'endommager conduites ou câbles. Faites appel à un professionnel si nécessaire.

Que signifie le fil rose/noir sur l'appareil ?

C'est le fil d'entrée d'interruption audio. Il se connecte à l'interface d'un téléphone cellulaire qui met la sortie à la masse lors d'un appel, permettant de couper le son.

Puis-je utiliser le KCI-500B dans un autre véhicule que 12V ?

Non, l'appareil est conçu exclusivement pour des voitures à masse négative de 12 volts. Une utilisation sur une autre tension peut provoquer un incendie ou une décharge électrique.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord le fusible (7,5 A). Si le problème persiste, ne démontez pas l'appareil ; contactez un professionnel agréé pour la réparation.

Puis-je connecter un écran externe via le KCI-500B ?

Le KCI-500B est un convertisseur audio/vidéo qui s'intercale entre des sources (changeur CD, etc.) et un moniteur compatible IONBUS. Il ne possède pas de sortie vidéo directe.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les solvants, l'eau ou les produits abrasifs qui pourraient endommager l'appareil.

Où trouver le manuel complet du KCI-500B ?

Le manuel est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez également demander une traduction via email.

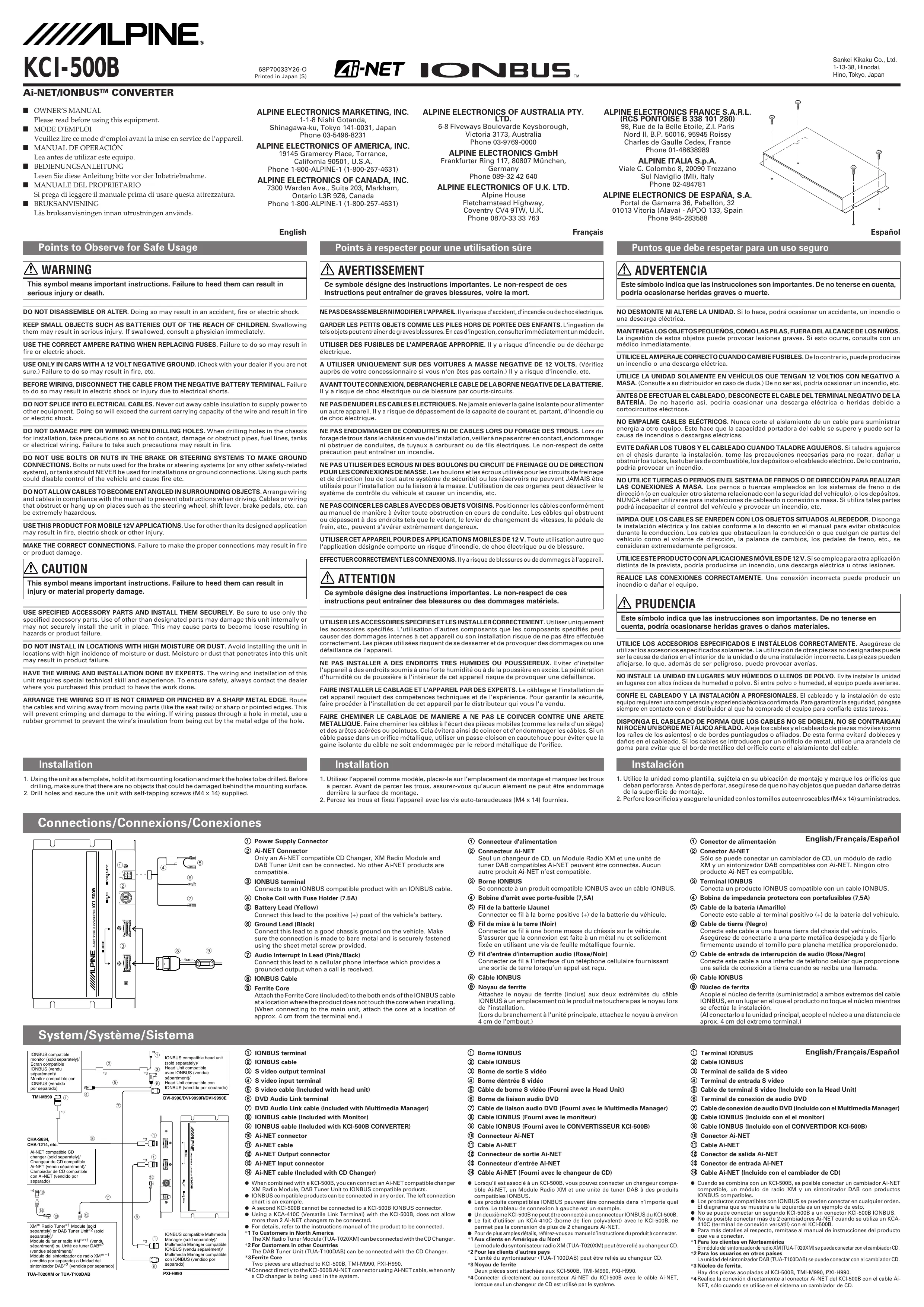

MODE D'EMPLOI KCI-500B ALPINE

Les de Gaulle Cedex, France

Phone [phone]

LPINE ITALIA :

Viale C. Colombo 8, 20090 Trezzano

Sul Naviglio (MI), Italie

Phone [phone]

Portal de Gamarra 36, Pabellon 32

Avertissement

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voir la mort.

NE PAS DESASSEMBLER NIMODIFIER L'APPAREIL. Il y a risque d'accident, d'incendie ou de chic electrique. GARDER LES PETITS OBJECTS COMME LES PILES HORS DE PORTEE DES ENFANTS. L'ingestion de teis objets peut entrainer de graves blessures. En cas d'ingestion, consuliter immediatement un medecin. UTILISER DES FUSIBLES DE L'AMPERAGE APPROPRIE. Il y a risque d'incendie ou de décharge électrique.

A UTILISER UNIQUÉMENT SUR DES VOITURES A MASSE NEGATIVE DE 12 VOLTS. (Vérifiée auprès de cette concessionaire si vous n' étés pas certain.) Il y a risque d'incendie, etc. AVANT Toute Connexion, DEBRANCHER L CABLE DE LA BORNE NEGATIVE DE LA BATTERIE. Il y a risque de chic electrique ou de blessure par courts-circuits.

NE PAS DENUDER LES CABLES ELECTRIQUES. Ne jamais enlever la gaine isolante pour alimenter un autre apparéil. Il y a risque de dépassement de la capacité de courant et, partant, d'incendie ou de chic électrique. NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES LORS DU FORAGE DES TROUS. Lors du forage de trous dans le chassin en vue de l'installation, veiller à ne pas enterer en contact, endommager ni abstruer de conduites, de tuyaux à carburant ou de fils électriques. Le non-respect de cette précaution peut entrainer un incendie. NE PAS UTILISER DES ECROUS NI DES BOULONS DU CIRCUIT DE FREINAGE OU DE DIRECTION POUR LES CONNXIONS DE MASSE. Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du vehicule et cause un incendie, etc. NE PAS COINcer LES CABLES AVEC DES OBJECTS VOISINS. Positionner les cables conformement au manuel de manière a éviter toute obstruction en cours de conduite. Les cables qui obstruent ou depassent a des endroits tels que le volant, le levier de changement de vitesse, la pédale de frein, etc., peuvent s'avérer extrémement dangereux. UTILISER CET APPAREIL POUR DES APPLICATIONS MOBILES DE 12 V. Toute utilisation autre que l'application désignée comaporte un risque d'incendie, de chocolélectrique ou de blessure. EFFECTUER CORRECTEMENT LES CONNXIONS. Il y a risque de blessures ou de dommages à l'appareil.

Attention

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.

UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER CORRECTEMENT. Utiliser uniquement les accessoires spécifiés. L'utilisation d'autres composants que les composants spécifiés peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l'appareil.

NE PAS INSTALLER A DES ENDROITS TRES HUMIDES OU POUSSIEREUX. Eviter d'installer l'appareil à des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risque de provoquer une défaillance. FAIRE INSTALLER LE CABLAGE ET L'APPAREIL PAR DES EXPERTS. Le câblage et l'installation de cet appareil requièrent des compétences techniques et de l'expérience. Pour garantir la sécurité, faire procéder à l'installation de cet appareil par le distributeur qui vous l'a vendu.

FAIRE CHEMINER LE CABLAGE DE MANIERE A NE PAS LE COINcer CONTRE UNE ARETE METALLIQUE. Faire cheminer les cables à l'écart des pieces mobiles ( comme les rails d'un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les cables. Si un cable passée dans un orifice métallique, utiliser un passage-cloison en caoutchou pour éviter que la gaine isolante du cable ne soit endommagée par le rebord métallique de l'orifice.

Installation

1. Utilisez l'appareil comme modèle, placez-le sur l'emplacement de montage et marquez les trous à percer. Avant de percer les trous, assurez-vous qu'aucun élément ne peut être endommagé derrière la surface de montage.
2. Percez les trous et fixez l'appareil avec les vis auto-taraudeuses (M4 x 14) fournies.

① Connecteur d'alimentation

② Connecteur Ai-NET

Seul un changeur de CD, un Module Radio XM et une unité de DAB. 100% 45% 90% 90%

tuner DAB compatibles Ai-NET peuvent être connectés. Aucun autre produit Ai NET n'est compatible.

outre product

③ Borne IONBOS

Se connecte à un produit compatible IONBOS avec un câble ④ Robine d'intervenue par(s) fusible (7.5A). Solide in water (solvent) Fil de la batterie (Sable) Connecter ce fil à la borne positive (+) de la batterie du véhicule.

(6) Fil de mise à la terre (Noir)

Connecter ce fil à une bonne masse du châssis sur le véhicule. S'assurer que la connexion est faite à un métal nu et solidement fixée en utilisant une vis de fixation métallique fournie.

Fil d'entrée d'interruption audio (Rose/Noir) Connector ce fil à l'interface d'un téléphone cellulaire fournissant une sortie de terre lorsqu'un appel est reçu Cable IONBUS

Noyau de la fente Attaché au noyau de ferrite (incidence) aux deux extrémités du câble IONBUS à un emplacement où le produit ne touchera pas le noyau lors de l'installation. (Lors du branchement à l'unité principale, attachez le noyau à environ 1cm de l'extrémité).

TUA-T020XM ou TUA-T100DAB

(5) Câble de borne S video (Fourni avec la Head Unit) (6) Borne de liaison audio DVD (7) Câble de liaison audio DVD (Fourni avec le Multimedia Manager) Cable IONBUS (Fourni avec le moniteur) (9) Câble IONBUS (Fourni avec le CONVERTISSEUR KCI-500B) Connecteur Ai-NET

Cable Ai-NET 12 Connecteur de sortie Ai-NET 13 Connecteur d'entrée Ai-NET

Cable Ai-NET (Fourni avec le changeur de CD)

• Lorsqu'il est associé à un KCI-500B, vous pouvez connecter un changeur compatible Ai-NET, un Module Radio XM et une unité de tuner DAB à des produits compatibles IONBUS.
• Les produits compatibles IONBUS peuvent être connectés dans n'importe quel ordre. Le tableau de connexion à gauche est un exemple.
• Un deuxième KCI-500B ne peut être connecté à un connecteur IONBUS du KCI-500B.
• Le fait d'utiliser un KCA-410C (borne de lien polyvalent) avec le KCI-500B, ne permet pas la connexion de plus de 2 changeurs Ai-NET. Pour de plus amples détails, référez-vous au manuel d'instructions du produit à connecter. *1 Aux clients en Amérique du Nord Le module du syntonisateur radio XM (TUA-T020XM) peut être relié au changeur CD. *Pour les clients d'autres pays

L'unité du syntonisateur (TUA-T100DAB) peut être reliés au changeur CD. *3 Noyau de ferrite D. J. J. Deuxlierlesont attacheesauxKCI-500BTIM-W350ATI-H350.4ConnectordirectedumtoconnecterAi-NETduKC1-500Bavecle cableAi-NET, lorsqueunulunchangeurdeCDestisipléparlesysteme.

Terminal IONBUS
