D79T7NOINOX - Hotte aspirante NEFF - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Hotte aspirante
Dimensions approximatives	90 cm de largeur
Poids	Environ 15 kg
Alimentation électrique	230 V, 50 Hz
Puissance	Max 750 W
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Fonctions principales	Extraction d'air, éclairage LED, filtre à graisse
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de démontage
Normes de sécurité	Conforme aux normes CE, protection contre les surcharges
Compatibilités	Compatible avec les cuisines de 90 cm et plus
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - D79T7NOINOX NEFF

Comment nettoyer le filtre à graisse du NEFF D79T7NOINOX ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez délicatement avec une éponge non abrasive et rincez à l'eau claire. Laissez sécher avant de le remettre en place.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si tout semble en ordre, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes, puis rebranchez-le.

Comment régler la puissance d'aspiration de la hotte ?

La puissance d'aspiration peut être réglée à l'aide des commandes situées sur le panneau de contrôle de la hotte. Appuyez sur les boutons pour augmenter ou diminuer la vitesse d'aspiration selon vos besoins.

Les lumières de la hotte ne fonctionnent pas, que faire ?

Vérifiez si les ampoules sont grillées. Si c'est le cas, remplacez-les par des ampoules compatibles. Si les ampoules sont en bon état, assurez-vous que les connexions électriques sont intactes.

Comment changer les ampoules de la hotte ?

Pour changer les ampoules, débranchez la hotte, retirez le cache des ampoules en le faisant tourner ou en le dévissant, puis remplacez l'ampoule par une nouvelle. Remettez le cache en place et rebranchez l'appareil.

Y a-t-il une fonction de minuterie sur le NEFF D79T7NOINOX ?

Oui, le NEFF D79T7NOINOX dispose d'une fonction de minuterie. Vous pouvez l'activer via le panneau de contrôle pour programmer l'arrêt automatique de la hotte après un certain temps.

Comment savoir quand nettoyer ou remplacer le filtre à charbon ?

Il est recommandé de vérifier le filtre à charbon tous les 6 mois. Si vous remarquez une diminution de l'efficacité d'aspiration ou des odeurs persistantes, il est temps de le remplacer.

Est-ce que la hotte est bruyante ?

Le niveau sonore peut varier selon la puissance d'aspiration choisie. En mode faible, la hotte est généralement silencieuse. Si vous trouvez qu'elle est trop bruyante, essayez de réduire la vitesse d'aspiration.

MODE D'EMPLOI D79T7NOINOX NEFF

de Gebrauchs- und Montageanleitung
en Operating and installation instructions
fr Notice de montage et d'utilisation
nl Gebruiks- en montageaanwijzing
it Istruzioni per l'uso e l'installatore
es Instrucciones de uso y montaje
el OdyicxpnoC kai tooTheTnOc

D 79T7 ..

D 99T7 . .

de 3-15
en page 16-28
fr page 29-41
nI pagina 42-54

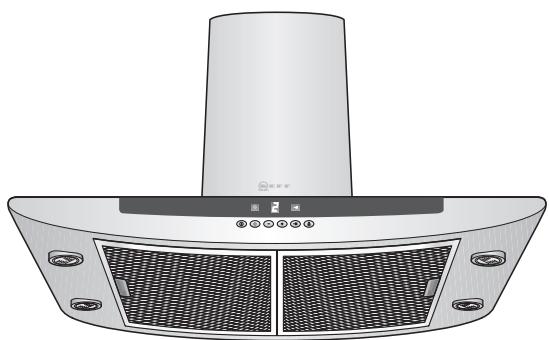

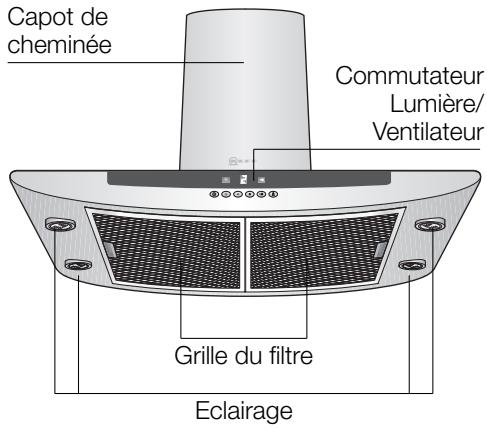

Description de l'appareil

Modes de fonctionnement

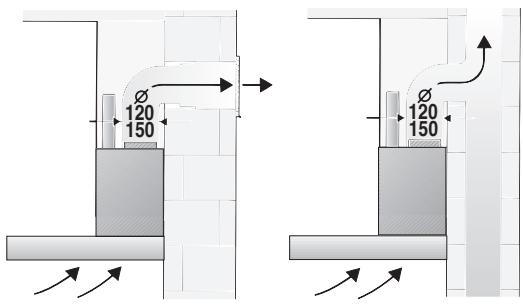

Air évacué à l'extérieur:

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
- Ce filtré retient les particules grasses solides en suspension dans les buées de cuisson.
- Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenètres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotter recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recycle:

La hotte doit, dans ce cas, etre equipee d'un filtrue au charbon actif (voir le filtrer et son entretien).

Vou pousse you procurer le kit de montage complet ainsi que les filtres de rechange aprous de voitre revendeur spécialise.

Voutrouvezez les numérores de reférence des accessoires correspondants à la fin de la première notice d'utilisation.

Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le cadre àGRAISSE retient les particules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtrue au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.

Remarques importantes:

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut containir des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissant de risques considérables pour l'utilisateur.

Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.
Eliminéz les matériaux d'emballage conformément à la réglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée à servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.
N'utilise jamais la hotte aspirante sans filtré àGRAISSE.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillance toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.

Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISE et d'ymettre le feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se couver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

La méthode la plus efficace pour supprimer les buees de cuisson consiste à:

Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelles seulement minutes après la fin de la cuisson.

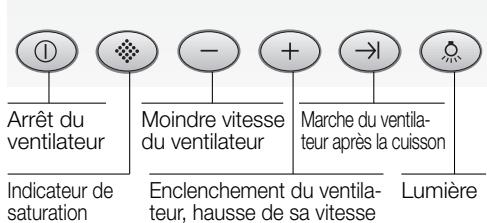

Affichage du gradin de vitesse ventilateur

Signal sonore:

Lorsque you appuyez sur une touche, un signal sonore retentit à titre de confirmation.

Coupure du signal sonore:

Appuyez simultanément sur les touches 0 et + jusqu'à ce que, env. 3 secondes plus tard, un signal retentisse.

Enclenchement du signal sonore:

Répétez cette opération.

Enclenchement du ventilateur:

Appuyez sur la touche+.

Réglage du ventilateur sur la vitesse désirée:

Appuyez sur la touche +.
Le ventilateur passe au gradin de vitesse immédiatement supérieur.
Appuyez sur la touche - Le ventilateurasse au gradin de vitesse immédiatement inférieur.

Coupure du ventilateur:

Appuyez sur la touche 0. La mention s'estint au bout d'un temps bref.

Ou:

Appuyez sur la touche -autant de fois que nécessaire a ce que le ventilateur s'eteigne. La mention s'esteint au bout d'un temps bref.

Au niveau intensif, le ventilateur développement sa plus grande puissance. Vous n'en aurez que brievement besoin.

Appuyez sur la touche +autant de fois que nécessaire à ce que la dette s'affiche.
Si vous n'eteignez pas manuellement la ventilation intensive, le ventilateur revient automatiquement à la vitesse au bout de 10 minutes.

Poursuite de marche du ventilateur:

Appuyez sur la touche

Le ventilateur tourne 10 minutes à la vitesse可以选择; la mention l'este allumée pendant ce temps.
Ensuite, le ventilateur s'esteint automatiquement.

Eclairage:

Pour allumer et eteindre l'éclairage, appuyez brievement sur la touche
- Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est étéint.
Réglage de la luminosite:

Maintenez la touche appuyée jusqu'à atteindre la luminosité voulue.

Enclenchement automatique de l'éclairage, par ex. au moyen d'un minuteur:

Le ventilateur et l'éclairage doivent être éteints.

Enclenchement:

Appuyez simultanément sur les touches -et

Au bout de 3 secondes env., l'éclairages enclenché pour confirmation.

Coupure:

Répétez le processus d'enclenchement de l'éclairage.
Au bout de 3 secondes env., l'éclairages s'éteint pour confirmation.

Filtres àGRAISSÉ:

Vou puevez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gencer le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSÉ en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.

Indicateur de saturation:

Lorsque les filtres à graisse sont saturés, un signal retentit pendant 10 secondes après la coupure du ventilateur et la dette est allumée. Vous devrez nettoyer les filtres à graisse au plus tard à ce stade de saturation.

Nettoyage des filtres à graisse en métal:

• Ces filtres sont nettoyables au lave-vaisse. Ils peuvent changer légarement de couleur au lavage.

Important:

Ne lavez pas en même temps la vaiselle et les filtres métalliques fortement satures en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnelle de produit à vaisse.

N'utilise pas de détergents aggressifs, contenant un acide ou une base.

Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

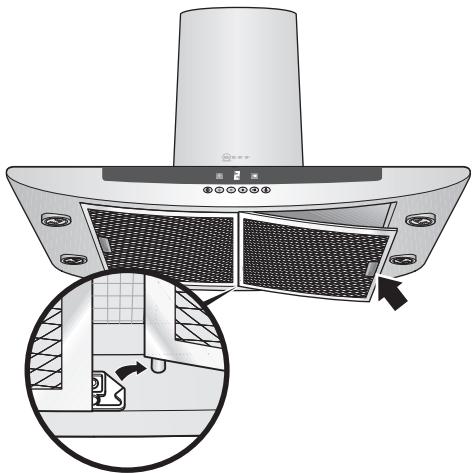

Retrait et mise en place des filtres àGRAISSÉ en métal:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Tirez vers le bas le cran queprésentent les filtres, dans le sens de la flèche, puis abaissez les filtres àGRAISSE.

1. Decroche les filtres à graisse.
2. Nettoyez le filtré àGRAISSE.
3. Une fois nettoyés, remettez les filtres àGRAISSÉ en place.
4. Faites s'effacer la dette

Appuyez sur la touche

Filtre à charbon actif:

Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gencer le bon fonctionnement de la hotte.

Important:

Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un roiti.

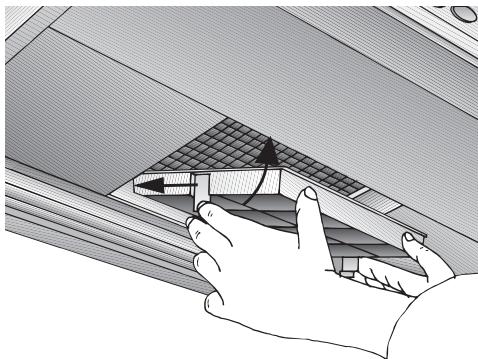

Mise en place du filtré:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres àGRAISSSE (voir la section intitulée "Retrait et mise en place des filtres à graissse en métal).
2. Mettez en place le filtré à charbon actif.

1. Faites écranter les pattes des deux côts.
2. Remontez les filtres àGRAISSÉ en métal (voir la section intitulée "Retrait et mise en place des filtres àGRAISSÉ en métal).
3. Pour que la dette s'éteigne.

Appuyez sur la touche

Indicateur de saturation:

Une fois que le filtré à charbon actif est sature, un signal retentit pendant 10 secondes après que vous avez eteint le ventilateur et la lette sallume. Changeze le filtrre au plus tard lorsque le signal sonore retentit.

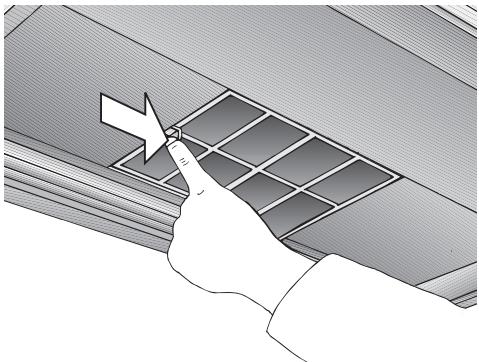

Retrait du filtré:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez les filtres àGRAISSÉ en métal.
2. Appuyez sur les pattes situées des deux côts puis retirez le filtre à charbon actif par le bas.

1. Remontez les filtres àGRAisse.

Changement du filtré à charbon actif:

• Vous pouvez vous procurar un filtré à charbon actif de rechange dans le commerce spécifique. Voir la section sur les accessoires spéciaux.
  N'utilisez qu'un filtr de origine.
  Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du filtré à charbon actif usage:

• Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez lesmettre à la poubelles de déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du nettoyage des filtres àGRAISSÉ, nettoyez laGRAISSÉ qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaitre.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme rue.

Ne nettoyez les touches de commande qu'avac de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

Veuillez utiliser un produit pour l'acid inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.

Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.

Surfaces en aluminium et en plastique:

Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilizez pas de détergents aggressifs, contenant un acide ou une base.
N'utilizez pas de produits récurants.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le isjoncteur/ fusible.
   Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûlér demeure, même un moment après les avoir étéintes.
2. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

1. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enchage. Ne saisissez l'ampoule qu'avac un chiffon propre.

1. Réencrantez l'anneau de l'ampoule.
2. Pour remettre la hotte sous tension, rebranche la fiche maje dans la prise de courant ou remontez le fusible/rearmez le disjoncteur.

Remarque: si I'éclairage ne fonctionne pas, contrôle si les ampoules sont correctement enforcées.

Réglage de l'indicateur de saturation

S'il faut convertir la hotte sur un autre mode (par ex. du mode Air evacué au mode Air recyclé), vous devrez aussi modifier en conséquence l'indicateur de saturation du filtré (voir la notice de montage).

Dérangements

Si ou apparait a l'indicateur:

Voir la section intitulée "Filtre et entretien".

Si les touches de la hotte aspirante restent inopérantes:

Debranchez pendant une minute environ la fiche male de la hotte aspirante ou retirez le fusible pour la mesure hors tension. Ensuite, réenclenchez la hotte.

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-venture).

Lors de votre appel, veuillez mentionner les numéroes suivants:

N°E

FD

Inscrive les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtrer retiree.

Remarques importantes

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat,voire nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables.Aidez-nous à eliminer I'emballage en respectant I'environnement. Demandez à votre revendeur ou à votre mairie celles sont les formes de recyclage actuèlement possibles.
Cette hotte peut evacuer l'air à l'extérieur ou le recycler.
Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.

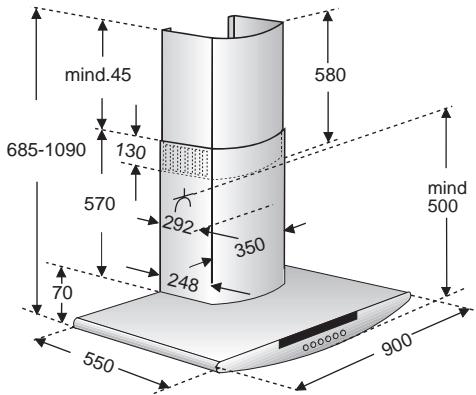

L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyer aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des cassetoles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cusinieres à gaz:

Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans notre pays (En Allemagne par ex: les Regles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.

Evacuation de l'air à l'extérieur

L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).

Si l'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'estérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cusinière à gaz).

Si la hotter recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.

Pour que la hotte aspirante ait le meilleur rendement, voirlez à ce que:

Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

Conduits de section ronde:

Nous recommendons
recommandons des conduits au diamètre interieur de 150 mm mais de 120 mm minimum.

Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds.

Les conduits ne doivent composer autrencoudeprononcé.

120 mm = 113cm^2 de section
150 mm = 177cm^2 de section.

Si les conduits ont des diamètres différents: utilisez du ruban adhési f à étancher.
Si la hotte évacue l'air a l'extérieur, veillez à ce que l'apport d'air soit suffisant.

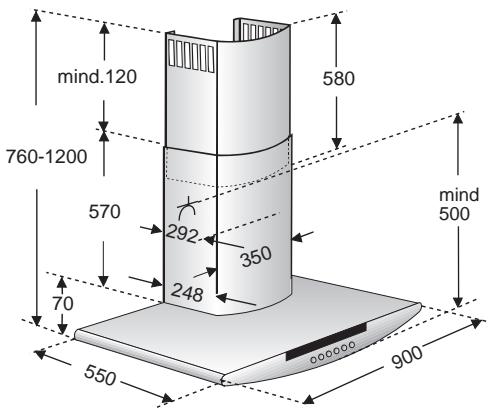

Mode Air recyclé

Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

Vou pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Voutrouvezez les
numeros de reference
des accessoires
correspondants a la
fin de la presente
notice d'utilisation.

Branchement du conduit d'évacuation 150 mm:

Fixez le conduit d'évacuation directement sur l'orifice.

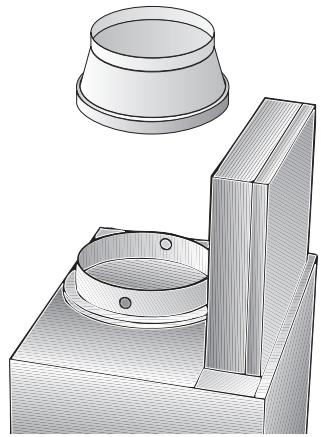

Branchement du conduit d'évacuation 120 mm:

Fixez le manchon réducteur directement sur l'orifice du manchon à air.

Fixez le tuyau d'air vicié contre le manchon réducteur.

Avant le montage

Préparation du mur

Le mur doit être bien plat et vertical.
Utilisez des chevilles pour assurer une retenue ferme.

Poids en kg:

Air évacue	Air recyclé
30,0	32,0

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Conversion du mode Air évacué au mode Air recyclé

Conversion de la commande électronique au mode Air recyclé:

La hotte est livre réglée en série sur le mode Air evacué.
Pour effectuer la conversion, il faut que la hotte aspirante soit raccordée electriquement mais hors tension.

1. Appuyer sur la touche 0 puis la prendre enforcée.
2. Pendant que la mention 0 est allumée, appuyez en plus sur la touche jusqu'à ce que la mention s'allume. Ensuite, relâchez la touche.
   La mention s'esteint au bout d'un temps bref. La commandelectronique estdesormaisreglee surle mode Air recyclé.
   Pour convertir à nouveau la commande électronique sur le mode Air evacué (affichage de la lecture ), il suffit de repeter les opérations décrites aux points 1. et 2. ci-dessus.

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementaire-ment posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

\section*{Caracteristiques électriques:}

Vou les trouverez après avoir retire le cadre pour filtrer, sur la plaque signalétique, à l'intérieur de l'appareil.

ToujoursmettreI'appareilhors tension avantd'effectuerdesréparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourrait être effectué que par un électricien-installateur agréé auprès de la Compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côte secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparèils électriques.

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le filtré àGRAISSSE (voir la notice d'utilisation).

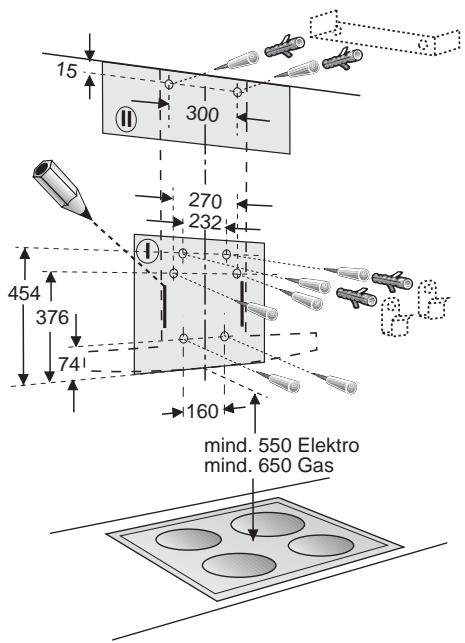

2. Sur le mur, tracez une ligne mediane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
3. A l'aide du gabarit, marquez sur le mur les emplacements des vis ainsi que, pour facilititer l'opération, les contours de la zone dans laquelle il faudra accrocher la hotte.

Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représenté le bord inférieur de la hotte aspirante.
4. Percez 2 trous pour la cornière de retenue supérieure et 2 trous pour la cornière de retenue inférieure, de 8 mm de diamètre chacun, puis enforcez les chevilles jusqu'à ce qu'elles affleurent avec le mur.

Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.

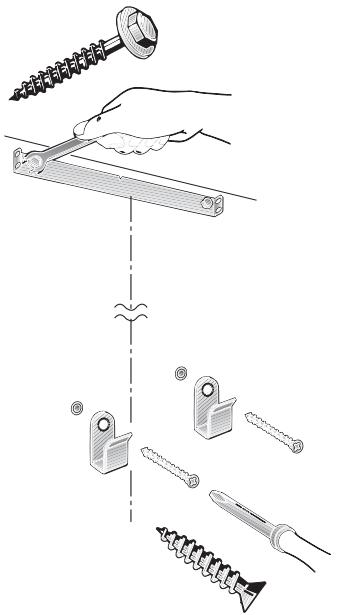

1. Vissez la cornière de retenue supérieure ainsi que les deux cornières inférieures

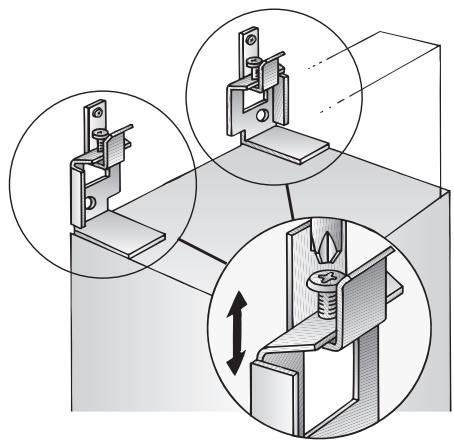

1. Accrochez la hotter. A l'aide des vis de réglage, ajustez sa hauteur et sa verticalité.

Vérifiez si les 4 trous de fixation inférieurs ont eté correctement marqués ; le cas échéant, marquez à nouveau leur emplacement.

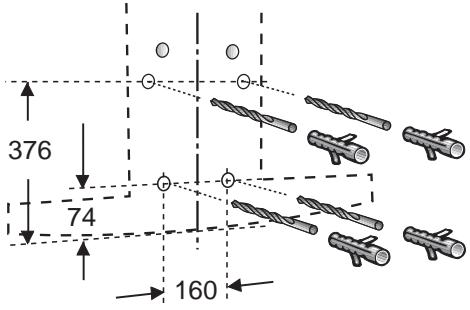

1. Retirez la hotte aspirante. Percez les 4 trous de fixation inférieurs (8 mm de diamètre) puis enforcez les chevilles jusqu'à ce qu'elles affluaient avec le mur.

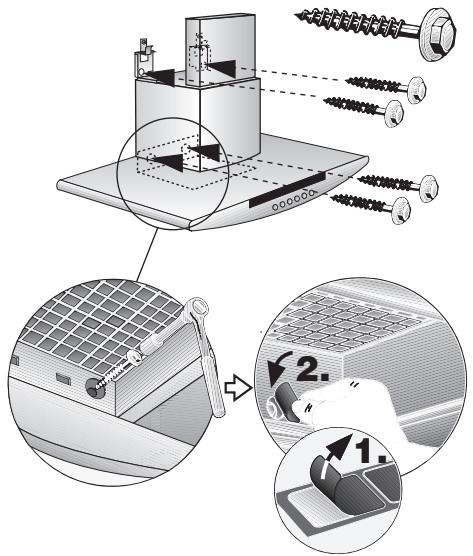

1. Accrochez la hotte aspirante puis vissez les 4 vis restantes à fond pour la fixer.
2. Collez une par une les pellicules plastique de protection sur les trous des 2 vis de fixation inférieures situés sur la grille protectrice.

1. Raccorder la hotte aux tuyaux.

2. Effectuer le branchement électric de la hotte.

3. Retirez la pellicule de plastique protégeant les deux capots en inox.
   Evitez d'endommager les surfaces fragiles.

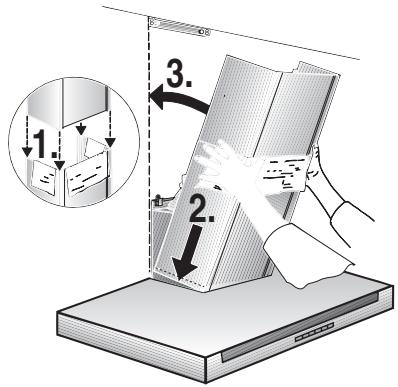

4. Introduisez le capot de cheminée supérieur (fentes tournées vers le bas) dans le capot de cheminée inférieur.
   Evitez de rayer les éléments du capotage-cheminee au moment de les introduire l'un dans I'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de I'element inférieur.
5. Insérez le capot complet en biais puis faites le pivoter vers l'arrière.

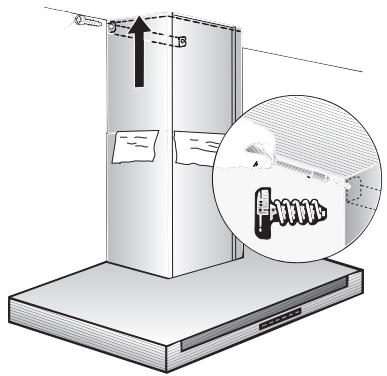

1. Extrayez prudemment par le haut le capot de cheminée supérieur puis, au moyen de 2 vis, vissez-le lateralement contre la cornière de retenue.

1. Remetre le filtré àGRAISSÉ en place (voir la notice d'utilisation).

1 2x 2 10x 3 4 5 2x 6	Z5114X5
	351210
