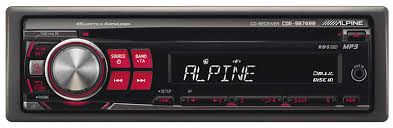

CDE-9874RR - Autoradio ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio CD/MP3 avec Bluetooth
Caractéristiques techniques principales	Compatible avec CD, MP3, WMA, et radio FM/AM
Alimentation électrique	12V DC
Dimensions approximatives	178 x 50 x 160 mm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des véhicules équipés d'un autoradio standard
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12V
Puissance	4 x 50 Watts
Fonctions principales	Bluetooth, USB, AUX, radio, égaliseur audio
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée, consulter le fabricant
Sécurité	Installation conforme aux normes électriques, éviter l'exposition à l'eau
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - CDE-9874RR ALPINE

Comment réinitialiser le ALPINE CDE-9874RR ?

Pour réinitialiser le ALPINE CDE-9874RR, maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon autoradio ne lit pas mes fichiers audio ?

Assurez-vous que les fichiers audio sont dans un format compatible (MP3, WMA). Vérifiez également que le support de stockage est correctement connecté et fonctionnel.

Comment connecter mon smartphone via Bluetooth ?

Activez le Bluetooth sur votre smartphone et recherchez les appareils disponibles. Sélectionnez 'ALPINE CDE-9874RR' dans la liste, puis entrez le code PIN si demandé.

Mon autoradio ne s'allume pas, que faire ?

Vérifiez les connexions d'alimentation et de mise à la terre. Assurez-vous également que le fusible n'est pas grillé. Si nécessaire, remplacez le fusible.

Comment ajuster les réglages audio ?

Utilisez les boutons de réglage sur le panneau avant pour accéder au menu audio, puis ajustez les basses, médiums et aigus selon vos préférences.

Puis-je écouter la radio en mode Bluetooth ?

Non, le mode Bluetooth est utilisé pour la lecture audio depuis un appareil connecté. Pour écouter la radio, changez simplement de source sur l'autoradio.

Comment mettre à jour le firmware de l'autoradio ?

Téléchargez la dernière mise à jour du firmware depuis le site officiel d'Alpine sur une clé USB. Insérez la clé USB dans l'autoradio, allez dans le menu de mise à jour et suivez les instructions.

Pourquoi le son est-il déformé ou faible ?

Vérifiez les réglages de volume et d'égaliseur. Assurez-vous également que les haut-parleurs sont correctement raccordés et en bon état.

Comment changer les stations de radio ?

Utilisez les boutons 'précédent' et 'suivant' sur le panneau avant pour parcourir les stations. Vous pouvez également enregistrer vos stations préférées dans les préréglages.

Est-ce que le ALPINE CDE-9874RR est compatible avec les commandes au volant ?

Oui, le ALPINE CDE-9874RR est compatible avec les commandes au volant, mais un adaptateur spécifique peut être nécessaire selon le modèle de votre véhicule.

MODE D'EMPLOI CDE-9874RR ALPINE

Veuillez lire avant d'utiliser cet appareil.

• MANUAL DE OPERACION

Mise sous et hors tension 6

Retrait et pose du panneau avant 6

Mise en service de l'appareil 6

Réglage du volume 6

Radio

Écoute de la radio 7

Préréglage manuel des stations 7

Préchauffage automatique des stations 7

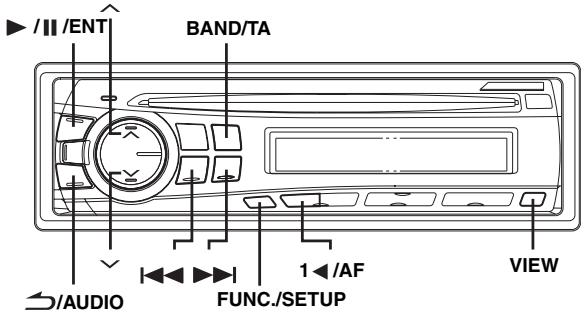

Accord d'une station préréglée 7

Réglage du mode de réception du RDS et réception des stations RDS 8

Rappel des stations RDS préenregistrées 8

Réception des stations RDS régionales (locales) 8

Réglage du PI SEEK 9

Réception des informations routières 9

Réception des informations routières pendant la lecture d'un CD ou l'écoute de la radio.... 9

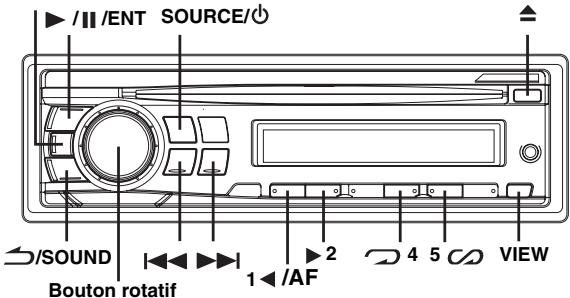

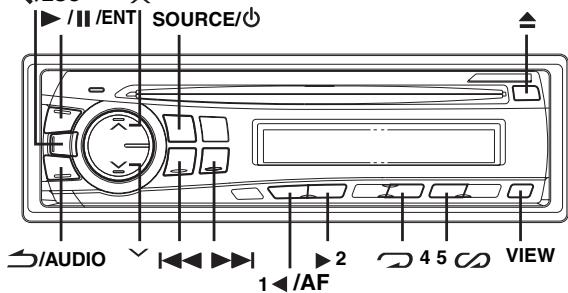

Affichage du radio-texte 9

CD/MP3

Lecture 10

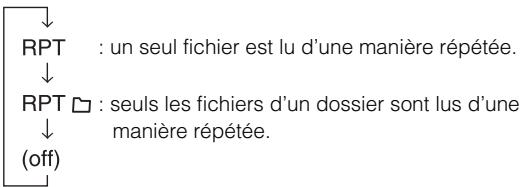

Lecture répétée 10

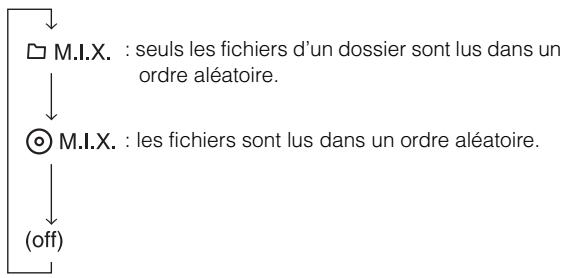

M. I. X. (Lecture aléatoire) 11

Recherche de CD-texte 11

Recherche par nom de fichier/dossier (fichiers MP3) 11

Recherche rapide

(Série CDE-9874 uniquement) 12

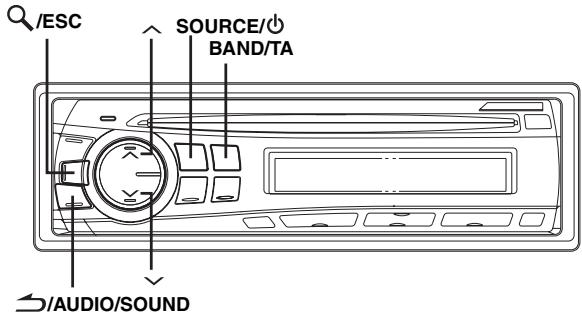

Réglage du son

Réglage des graves, des aigus, de la balance droite et gauche, de l'équilibreur avant/arrière, de la correction physiologique et de la fonction Defeat 13

Réglage de la commande des graves 14

Réglage de la commande des aigus 14

Réglage du filtre passe-haut 15

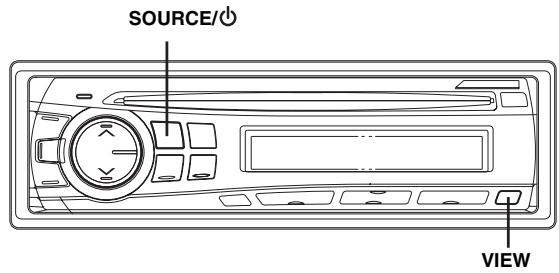

Autres fonctions

Affichage du texte 15

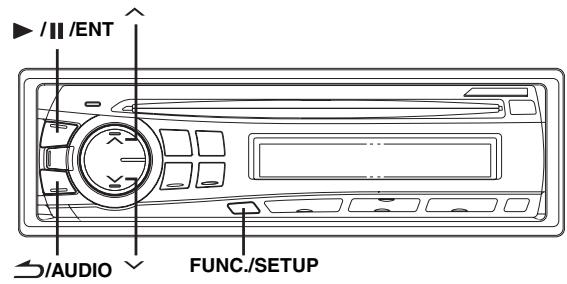

Utilisation de la borne d'entrée AUX (Série CDE-9874 uniquement) 16

Personnalisation du son

Réglage du niveau du signal de source 17

Activation et déactivation du subwoofer....17

Réglage du système du subwoofer 17

Personnalisation de l'affichage

Commande du gradateur (CDE-9874RB equipment) 17

Réglage du type de défilement 18

Réglage du défilement (TEXT SCR) 18

Démonstration 18

Lecture de données MP3 (PLAY MODE) 18

Appareil externe

Activation et désactivation du mode Mute (INT MUTE) 18

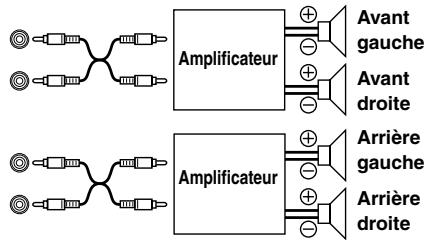

Raccordement à un amplificateur externe (POWER IC) 18

Réglage du mode AUX+ SETUP 18

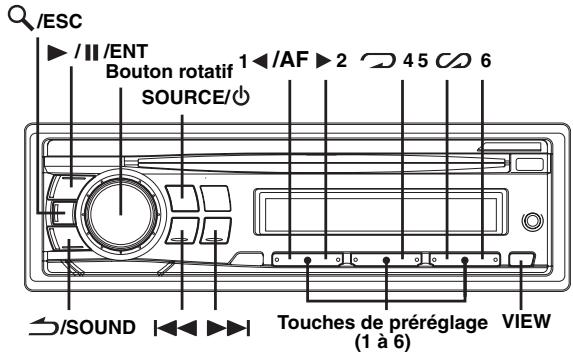

Réglage du mode AUX NAME (Série CDE-9874 uniquement) 18

Ipod® (en option)

Lecture 19

Recherche d'un morceau souhaité 19

Recherche rapide (Série CDE-9874 uniquement) 20

Fonction de recherche directe 20

Sélection d'une liste d'écoute/d'un artiste/d'un album/d'un genre/d'un compositeur 20

Lecture aléatoire (M. I. X.) 21

Lecture répétée 21

Affichage du texte 21

Informations

En cas de problème 22

Spécifications 24

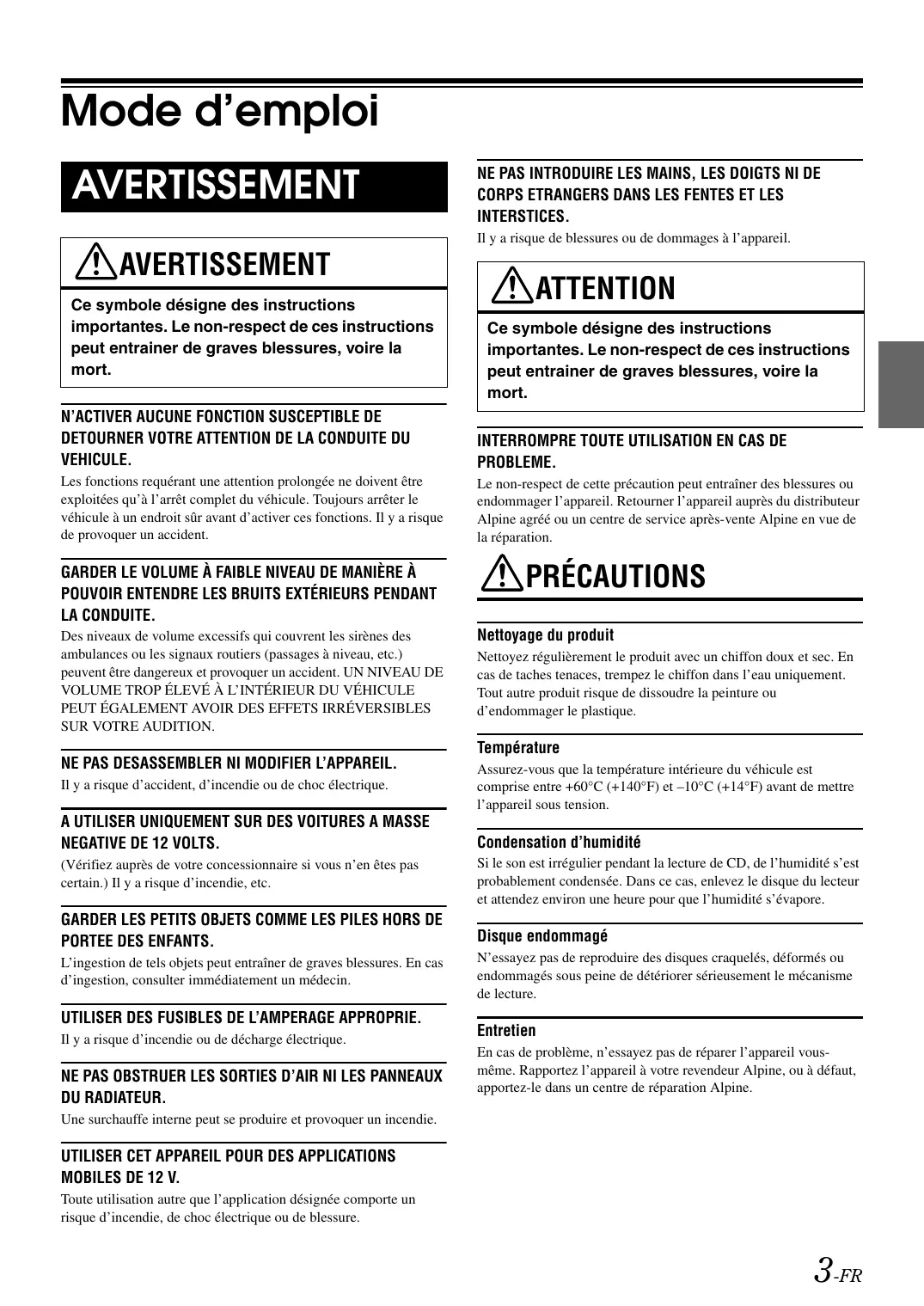

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voir la mort.

N'activer AUCUNE fonction susceptible de detourner votre attention de la conduite du vehicule.

Les fonctions requérant une attention prolongée ne doivent être exploitée qu'à l'arrêt complet du véhicule. Toujours arrêter le véhicule à un endroit sûr avant d'activer ces fonctions. Il y a risque de provoquer un accident.

GARDER Le volume à FAIBLE niveau de manière àpouvoir entendre les BRUITS exterieurs pendant la conduite.

Des niveaux de volume excessifs qui couvrent les sirènes des ambulances ou les signaux routiers (passages à niveau, etc.) peuvent être dangereux et provoquer un accident. UN NIVEAU DE VOLUME TROP ÉLEVÉ À L'INTÉRIEUR DU VÉHICULE PEUT ÉGALEMENT AVOIR DES EFFETS IRRÉVERSIBLES SUR VÔTURE AUDITION.

NE PAS Desassembler ni modifier l'appareil.

Il y a risque d'accident, d'incendie ou de choc électrique.

A utiliser uniquement sur des voitures a MASSE negative de 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.

GARDER Les PETITS objects COMME les PILES hors de PORTEE des enfants.

L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.

Utiliser des fusibles de l'amperage approprie.

Il y a risque d'incendie ou de décharge électrique.

NE PAS obstruer les sorties d'air ni les panneaux du radiateur.

Une surchauffe interne peut se produire et provoquer un incendie.

Utiliser cet appareil pour des applications mobiles de 12 v.

Toute utilisation autre que l'application désignée comporte un risque d'incendie, d'électrocution ou de blessure.

NE PAS Introduire les MAINS, les DOIGTS ni de CORPS etrangers dans les FENTES et les interstices.

Il y a risque de blessures ou de dommages à l'appareil.

Attention

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voir la mort.

Interrompre toute utilisation en cas de problem.

Le non-respect de cette précaution peut entraîner des blessures ou endommager l'appareil. Retourner l'appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation.

Nettoyage du produit

Nettoyez régulièrement le produit avec un chiffon doux et sec. En cas de taches tenaces, trempez le chiffon dans l'eau uniquement. Tout autre produit risque de dissoudre la peinture ou d'endommager le plastique.

Température

Assurez-vous que la température intérieure du véhicule est comprise entre +60°C (+140^) et -10°C (+14^) avant de mettre l'appareil sous tension.

Condensation d'humidité

Si le son est irrégulier pendant la lecture de CD, de l'humidité s'est probablement condensée. Dans ce cas, enlevez le disque du lecteur et attendez environ une heure pour que l'humidité s'évapore.

Disque endommagé

N'essayez pas de reproduire des disques craquelés, déformés ou endommagés sous peine de détériorer sérieusement le mécanisme de lecture.

Entretien

En cas de problème, n'essayez pas de réparer l'appareil vous-même. Rapportez l'appareil à votre revendeur Alpine, ou à défaut, apportez-le dans un centre de réparation Alpine.

Ne tentez jamais d'effectuer les opérations suivantes

Ne saisissez pas ou ne tirez pas sur le disque pendant qu'il est attiré dans le lecteur par le mécanisme de recharge automatique.

N'essayez pas d'insérer un disque dans l'appareil quand celui-ci est hors tension.

Insertion des disques

Votre appareil ne peut lire qu'un seul disque à la fois. N'essayez donc pas de charger plusieurs disques.

Insérez le disque en orientant vers le haut la face imprimée. Le message « ERROR » s'affiche sur l'appareil si le disque n'est pas correctement inséré. Si le message « ERROR » persiste alors que le disque est correctement inséré, appuyez sur l'interrupteur de réinitialisation avec un objet pointu comme un stylo à bille.

L'écoute d'un disque sur une route très abimée peut provoquer des sautes de son, mais ne risque pas de rayer le disque ou d'endommager le lecteur.

Disques neufs

Pour éviter qu'un disque reste coincé, le message « ERROR » s'affiche quand un disque n'est pas inséré correctement ou que sa surface est irrégulière. Si le lecteur éjecte un disque neuf chargé pour la première fois, touchez le contour de l'orifice central et de la périphérie du disque avec le doigt. Si le disque contient des résidus ou des irrégularités, il ne pourrait pas être chargé. Pour enlever les résidus, passez un stylo à bille ou autre objet similaire sur le contour de l'orifice central et de la périphérie du disque, puis réinsérez-le.

Disques de forme irrégulière

N'utilise que des disques de forme ronde avec cet appareil à l'exclusion de toute autre.

L'utilisation de disques de forme spéciale peut endommager le mécanisme.

Emplacement de montage

Veillez à ne pas installer l'appareil dans un endroit exposé :

• Directement au soleil ou à la chaleur,
• Aux poussières excessives,
• Aux vibrations excessives.

Manipulation correcte

Veillez à ne pas faire tomber le disque. Tenez le disque de manière à ne pas laisser d'empreintes sur la surface. Ne collez pas de ruban adhésif, papier ou étiquette sur le disque. N'écrivez pas sur le disque.

INCORRECT

CORRECT

CORRECT

Nettoyage des disques

Des traces de doigts, de poussière ou de saleté sur la surface du disque peuvent provoquer des sautes de son. Essuyez le disque du centre vers la périphérie avec un chiffon doux et propre. Si la surface du disque est juste sale, humidifiez le chiffon d'une solution détergente neutre avant d'essuyer le disque.

Au sujet des accessoires pour disque

Beaucoup d'accessoires sont disponibles dans le commerce pour protéger la surface du disque et améliorer la qualité sonore. Cependant, certains de ces accessoires peuvent affecter l'épaississement et/ou le diamètre du disque. L'utilisation de tels accessoires peut modifier les specifications du disque et provoquer des erreurs de fonctionnement. Nous déconseillons l'utilisation de tels accessoires avec des disques à reproduire sur les lecteurs CD Alpine.

Feuille transparente

Stabilisateur de disque

Manipulation des disques compacts (CD/CD-R/CD-RW)

• Ne touchez pas la surface du disque.
• N'exposez pas le disque à la lumière directe du soleil.
• N'apposez pas d'autocollants ou d'étiquettes sur le disque.
• Nettoyez le disque lorsqu'il est poussiéreux. Assurez-vous que le disque ne présente pas d'irrégularités.
• N'utilisez pas d'accessoires pour disques vendus dans le commerce.

Ne laissez pas le disque dans la voiture ou dans l'appareil pendant une période prolongée. N'exposez jamais le disque à la lumière directe du soleil. La chaleur et l'humidité risquent de l'endommager et d'empêcher son fonctionnement ultérieur.

À l'attention des utilisateurs de disques cd-r ou cd-rw

• S'il est impossible de dire un CD-R/CD-RW, assurez-vous que la dernière session d'enregistrement a bien été fermée (finalisée).
• Finalisez le CD-R ou le CD-RW si nécessaire, puis reprenez la lecture.

Utilisez exclusivement des disques compacts dont la face de l'étiquette fait apparaitre les marques du logo CD ci-dessous.

Si vous utilisez des CD non spécifiés, les performances risquent de ne pas être correctes.

Vous pouvez lire des CD-R (CD-Recordable)/CD-RW

(CD-ReWritable) enregistrés exclusivement sur des périhériques audio.

Vous pouvez également lire des CD-R/CD-RW contenant des fichiers audio au format MP3.

• Il est possible que cet appareil ne puisse pas lire certains disques : CD imparfaits, CD contenant des traces de doigt, CD exposés à des températures extrêmes ou aux rayons directs du soleil (abandonnés dans le véhicule ou dans l'appareil), CD enregistrés dans des conditions défavorables, CD sur lesquels un enregistrement a échoué ou qui ont fait l'objet d'une tentative de réenregistrement et CD protégés contre la copie qui ne sont pas conformes aux normes industrielles applicables aux CD audio.
• Utilisez des disques dont les fichiers MP3 ont été créés dans un format compatible avec cet appareil. Pour plus d'informations, voir pages 12-13.
• Les données en mémoire ROM, autres que les fichiers audio contenus sur un disque, n'entrainment la production d'aucun son en cas de lecture.
• iPod est une marque d'Apple Inc., déposée aux États-Unis et dans d'autres pays.
• « Technologie de codage audio MPEG Layer-3 sous licence Fraunhofer IIS et Thomson. »
• La fourniture de ce produit ne confère qu'une licence pour une utilisation privée de nature non commerciale, mais ne confère aucune licence et n'implique aucun droit d'utiliser ce produit pour une diffusion commerciale (c'est-à-dire générant des recettes) en temps réel (par voie terrestre, satellite, câble et/ou tout autre support), une diffusion/lecture en transit via Internet, des intranets et/ou autres réseaux ou sur tout autre système de distribution de contenu électronique tel que les applications audio à péage ou à la demande. Une licence indépendante est requise pour ce type d'utilisation. Pour plus d'informations, visitez http://www.mp3licensing.com

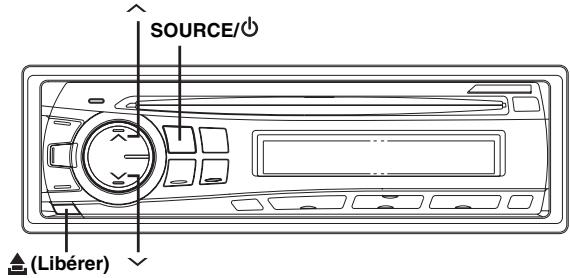

Mise en route

Serie CDE-9874

Liste des accessoires

Unité principale 1 Cable d'alimentation 1 Gaine de montage 1 Etui 1 Capuchon en caoutchouc 1 Boulon hex 1 Vis (M5 × 8) 1 Mode d'emploi 1 jeu

Mise sous et hors tension

Appuyez sur SOURCE/ pour mettre l'appareil sous tension.

• Vous pouvez également mettre l'appareil sous tension en appuyant sur n'importe quelle autre touche à l'exception des touches et (Liberer). Appuyez sur SOURCE/ pendant au moins 2 secondes pour éteindre l'appareil.
• La première fois que l'appareil est mis sous tension, le volume initial commence au niveau 12.

Retrait

1 Mettez l'appareil hors tension. 2 Appuyez sur la touche (Libérer), située en bas à gauche, jusqu'à ce que le panneau avant se détache.

3 Saisissez le côté gauche du panneau avant et retirez-le.

• Le panneau avant peut chauffer en cours de fonctionnement normal (surtout au niveau des bornes des connecteurs à l'arrière du panneau avant). Il ne s'agit pas d'un dysfonctionnement.
• Afin de protégerr le panneau avant, rangez-le dans l'étui fourni.
• Ne forcez pas sur le panneau avant lors du retrait, car vous pourriez provoquer un dysfonctionnement.

Pose

1. Insérez le côté droit du panneau avant dans l'appareil. Alignez la rainure du panneau avant sur les saillies de l'appareil. 2. Poussez sur le côté gauche du panneau avant jusqu'à ce qu'il s'enclenche à fond dans l'appareil.

• Avant de fixer le panneau avant, vérifiez qu'il n'y a pas de poussière ni de saleté sur les bornes du connecteur et qu'aucun objet ne se trouve entre le panneau avant et l'appareil. Fixez soigneusement le panneau avant, en le tenant par les côtés pour éviter d'appuyer sur les touches par inadvertance.

Mise en service de l'appareil

Appuyez sur le commutateur RESET lorsque vous utilisez l'appareil pour la première fois, après avoir changé la batterie de la voiture, etc.

1. Mettez l'appareil hors tension. 2. Déposez le panneau avant amovible. 3. Appuyez sur RESET avec un stylo à bille ou un objet pointu.

Réglage du volume

Tournez le bouton rotatif (Série CDE-9874 uniquement) ou appuyez sur et (Série CDE-9872 uniquement) jusqu'à ce que le son désiré soit obtenu.

Raccordement possible à un boîtier d'interface de télécommande au volant

Vous pouvez commander cette unité à partir de l'unité de commande du véhicule lorsqu'un boîtier d'interface de télécommande au volant Alpine en option est connecté. Pour obtenir des informations détaillées à ce sujet, consultez votre revendeur Alpine.

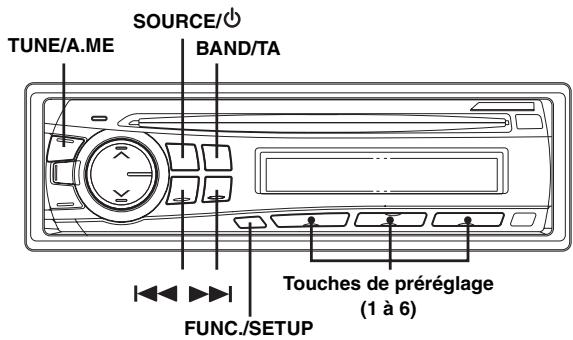

Radio

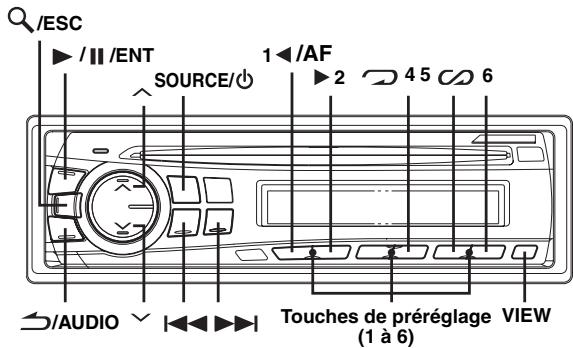

Série CDE-9874 Série CDE-9872

Écoute de la radio

1 Appuyez sur SOURCE/ pour sélectionner le mode TUNER. 2 Appuyez plusieurs fois sur BAND/TA jusqu'à ce que la gamme souhaitée soit affichée.

F1 (FM1) → F2 (FM2) → F3 (FM3)* → MW → LW → F1 (FM1)

• Lorsque le CDE-9872RE est connecté, la gamme de fréquences set F3 (gamme inférieure). Appuyez sur TUNE/A. ME pour sélectionner le mode de syntonisation.

DX SEEK (Mode distance) → SEEK (Mode local) → OFF (Mode manuel) → DX SEEK

• Le mode distance est sélectionné initialement.

Mode distance :

Toutes les stations à signal puissant ou faible sont captées automatiquement (accord par recherche automatique).

Mode local :

Seules les stations à signal puissant sont captées automatiquement (accord par recherche automatique).

Mode manuel :

La fréquence est accordée manuellement par étapes (accord manuel).

4 Appuyez sur ou pour accorder l'appareil sur la station souhaitée.

Si vous maintenez enfoncée, la fréquence change en continu.

Préglage manuel des stations

1 Sélectionnez la gamme d'ondes et accordez la station que vous souhaitez mémoriser. 2 Maintenez enfoncée pendant 2 secondes au moins une touche de préréglage (1 à 6) dans laquelle vous souhaitez enregistrer la station.

La station sélectionnée est mémorisée.

L'affichage indique la gamme, le numéro de préréglage et la fréquence de la station mémorisée.

• Vous pouvez mémoriser 30 stations au total (6 stations sur chaque gamme : FM1, FM2, FM3, MW et LW).
• Si vous mémorisez une station sur un préréglage qui a déjà été utilisé pour une autre station, cette station sera effacée et remplacée par la nouvelle.
• Si l'indicateur s'allume, appuyez sur FUNC./SETUP pour l'éteindre; vous pouvez effectuer votre operation.

Préreglage automatique des stations

1 Appuyez plusieurs fois sur BAND/TA jusqu'à ce que la gamme souhaitée soit affichée. 2 Appuyez sur TUNE/A. ME et maintenez cette touche enfoncée pendant au moins 2 secondes.

La fréquence change continuellement sur l'affichage pendant que la mémorisation automatique est en cours. Le tuner recherche et mémorise automatiquement les 6 stations les plus puissantes sur la gamme sélectionnée. Elles seront mémorisées sous les touches de préRéglage 1 à 6, dans l'ordre de la puissance des signaux. Quand la mémorisation automatique est terminée, le tuner revient à la station mémorisée sous la touche de préRéglage 1.

• Si aucune station n'est mémorisée, le tuner revient à la station que vous écoutez avant que la mémorisation automatique ne commence.

Accord d'une station prépréglée

1 Appuyez plusieurs fois sur BAND/TA jusqu'à ce que la gamme souhaitée soit affichée. 2 Appuyez sur les touches de préréglage (1 à 6) sous laquelle la station souhaitée est préréglée.

L'affichage indique la gamme, le numéro de préréglage et la fréquence de la station sélectionnée.

• Si l'indicateur s'allume, appuyez sur FUNC./SETUP pour l'éteindre; vous pouvez effectuer votre operation.

Série CDE-9874 Série CDE-9872

Réglage du mode de réception du RDS et réception des stations RDS

Le RDS (Radio Data System) est un système d'informations radio qui utilise la sous-porteuse de 57kHz de la gamme FM ordinaire. Le système RDS permet de recevoir toute information, comme les informations routières et les noms des stations et également de refaire l'accord sur un émetteur plus puissant qui diffuse le même programme.

1 Appuyez sur FUNC./SETUP afin que l'indicateur F s'allume. 2 Appuyez sur 1 AF pour activer le mode RDS. 3 Appuyez sur ou pour accorder la station RDS souhaitée. 4 Appuyez à nouveau sur 1 /AF pour désactiver le mode RDS. 5 Appuyez sur FUNC./SETUP pour activer le mode normal.

L'indicateur F s'éteint.

• Utilisez l'appareil lorsque l'indicateur F est allumé. Si aucune opération n'est effectuée dans les 10 secondes, l'indicateur F s'éteint.

Les données numériques RDS comprennent les éléments ci-dessous :

PI Identification du programme PS Nom du service de programme AF Liste des fréquences alternatives TP Programme d'informations routières TA Announces routières EON Autres réseaux renforcés

Rappel des stations RDS préréglées

1 Appuyez sur FUNC./SETUP afin que l'indicateur F s'allume. 2 Appuyez sur 1 AF pour activer le mode RDS. 3 Appuyez sur FUNC./SETUP pour activer le mode normal.

L'indicateur F s'éteint.

Assurez-vous que l'indicateur F est éteint, puis appuyez sur la touche de pré-réglage correspondant à votre station RDS mémorisée.

Si le signal de la station préréglée est faible, l'appareil recherche et accordera automatiquement une station ayant un signal plus puissant dans la liste AF (fréquences alternatives).

5 Si la station préréglée et les stations de la liste AF ne peuvent pas être reçues :

Lorsque le réglage PI SEEK est activé (reportez-vous à la section « Réglage du PI SEEK » à la page 9), l'appareil recherche de nouveau une station dans la liste PI (Identification du programme).

Si aucune station n'est émise dans la région, l'appareil affiche la fréquence de la station préréglée et le numéro de préréglage disparaît.

Si le signal de la station régionale (locale) devient trop faible pour être reçu, appuyez sur la même touche de préréglage pour accorder une station d'une autre localité.

• En ce qui concerne le préréglage des stations RDS, consultez la section Fonctionnement de la radio. Vous pouvez préréglage des stations RDS dans les gammes F1, F2 et F3 uniquement.
• Utilisez l'appareil lorsque l'indicateur F est allumé. Si aucune opération n'est effectuée dans les 10 secondes, l'indicateur F s'éteint.

Réception des stations RDS régionales (locales)

1 Appuyez pendant au moins 2 secondes sur FUNC./SETUP pour activer le mode SETUP. 2 Tournez le bouton rotatif (Série CDE-9874 unquivalent) ou appuyez sur et (Série CDE-9872 unquivalent) pour sélectionner le mode REGIONAL, puis appuyez sur / /ENT 3 Tournez le bouton rotatif (Série CDE-9874 unquivalent) ou appuyez sur et (Série CDE-9872 unquivalent) pour sélectionner ON ou OFF.

En mode OFF, l'appareil continue de recevoir les stations RDS locales correspondantes.

Appuyez sur FUNC./SETUP pendant 2 secondes au moins pour revenir au mode normal.

• Appuyez sur SOUND (Série CDE-9874 uniquement) ou AUDIO (Série CDE-9872 uniquement) pour revenir au mode précédent.
• Si vous n'executez aucune opération dans les 60 secondes, l'appareil revient automatiquement au mode normal.

Réglage du PI SEEK

1 Appuyez pendant au moins 2 secondes sur FUNC./SETUP pour activer le mode SETUP. 2 Tournez le bouton rotatif (Série CDE-9874 uniquement) ou appuyez sur et (Série CDE-9872 uniquement) pour sélectionner le mode PI SEEK, puis appuyez sur /II / ENT. 3 Tournez le bouton rotatif (Série CDE-9874 uniquement) ou appuyez sur et (Série CDE-9872 uniquement) pour sélectionner ON ou OFF. 4 Appuyez sur FUNC./SETUP pendant 2 secondes au moins pour revenir au mode normal.

• Appuyez sur SOUND (Série CDE-9874 uniquement) ou AUDIO (Série CDE-9872 uniquement) pour revenir au mode précédent.
• Si vous n'exécutez aucune opération dans les 60 secondes, l'appareil revient automatiquement au mode normal.

Réception des informations routières

1 Appuyez sur BAND/TA pendant au moins 2 secondes afin que l'indicateur « TA » s'allume. 2 Appuyez sur ou pour sélectionner la station d'informations routières de votre choix.

Lorsqu'une station d'informations routières est captée, l'indicateur « TP » s'allume.

Vous entendez les informations routières uniquement quand elles sont diffusées. Si aucune information routière n'est diffusée, l'appareil se met en mode d'attente. Lorsqu'une émission d'informations routières commence, l'appareil la reçoit automatiquement et l'indication TRF-INFO s'affiche à l'écran pendant 5 secondes. Une fois la diffusion des informations routières terminée, l'appareil se met automatiquement en mode d'attente.

• Si vous ne souhaitez pas écouter les informations routières en cours de réception, appuyez brièvement sur BAND/TA pour sauter ces informations. Le mode TA reste en service (ON) pour la réception des prochaines informations routières.
• Si vous modifiez le volume lors de la réception des informations routières, ce changement sera automatiquement mémorisé. Lors de la prochaine émission d'informations routières, le volume sera automatiquement réglé au niveau mémorisé.
• En mode TA, seules les stations TP sont sélectionnées lors de l'accord avec SEEK.

Réception des informations routières pendant la lecture d'un CD ou l'écoute de la radio

1 Appuyez sur BAND/TA pendant au moins 2 secondes afin que l'indicateur « TA » s'allume. 2 Appuyez sur ou pour sélectionner une station qui diffuse des informations routières si nécessaire.

Lorsque les informations routières sont diffusées, l'appareil coupe automatiquement le lecteur CD ou la radio FM ordinaire.

Une fois la diffusion des informations routières terminée, l'appareil revient automatiquement à la source que vous écoutez avant la diffusion des informations routières.

Si les stations d'informations routières ne peuvent pas être reçues :

En mode CD :

Si le signal TP ne peut plus être reçu, une station d'informations routières d'une autre fréquence est automatiquement sélectionnée.

• L'ampli-tuner est équipé de la fonction EON (autres réseaux renforcés) qui permet la mise à jour de la liste des fréquences alternatives (AF). L'indicateur « EON » s'allume dès qu'une station RDS EON est captée. Si la station en cours de réception ne diffuse pas d'informations routières, l'ampli-tuner accorde automatiquement une station correspondante qui diffuse les informations routières. Appuyez sur BAND/TA pendant au moins 2 secondes pour désactiver le mode de réception des informations routières.

L'indicateur « TA » disparaît.

Affichage du radiotexte

Il est possible d'afficher des messages de texte diffusés par une station radio.

L'affichage change chaque fois que vous appuyez sur cette touche.

S'il existe un nom du service de programme (PS) :

PS (Nom du service de programme) → TEXTE DE RADIO → PS (Nom du service de programme)

• Si vous appuyez sur VIEW pendant au moins 2 secondes lorsque PS est affiché en mode radio, la fréquence s'affiche alors pendant 5 secondes.

S'il n'existe pas de nom du service de programme (PS) :

FREQUENCY → TEXT DE RADIO → FREQUENCY

« WAITING » apparait pendant quelques secondes, puis le message commence à défilier sur l'affichage. - Sieldom message n'est diffusé, ou si l'apparil ne peut pas receivevoir correctement un message, « NO TEXT » apparait sur l'affichage.

Lecture

1 Insérez un disque avec la face imprimée vers le haut. Le disque pénètre automatiquement dans le lecteur et le voyant « DISC IN » s'illumine.

Si un disque est déjà inséré, appuyez sur SOURCE/ pour passer au mode DISC.

Le mode change chaque fois que vous appuyez sur cette touche.

TUNER → DISC → AUX¹ → IPOD² / AUX+³ → BTAUDIO⁴ → TUNER

1 Série CDE-9874 uniquement. Reportez-vous à la section « Utilisation de la borne d'entrée AUX (Série CDE-9874 uniquement) » (page 16). 2 Uniquement lorsque l'iPod est raccordé et que AUX+ SETUP est réglé sur OFF; reportez-vous à la section « Réglage du mode AUX+ SETUP » (page 18). 3 Affiche uniquement lorsque AUX+ SETUP est réglé sur ON; reportez-vous à la section « Réglage du mode AUX+ SETUP » (page 18). 4 Affiché uniquement lorsque BT IN est réglé sur BT ADAPTER. Reportez-vous à la section « Réglage Bluetooth » (page 17).

2 Pendant la lecture d'un fichier MP3, appuyez sur 1 / AF ou 2 pour sélectionner le dossier de votre choix.

Appuyez sur la touche 1 / AF ou 2 et maintenez-la enfoncée pour parcourir les dossiers.

Appuyez sur ▲ ou ▷ pour sélectionner la piste (fichier) désirée.

Retour au début de la piste (fichier) en cours : Appuyez sur

Recherche rapide vers l'arrière :

Maintenez la touche enfoncée.

Avance jusqu'au début de la piste (fichier) suivante : Appuyez sur

Recherche rapide vers l'avant :

Maintenez la touche enfoncée.

Pour interrompre la lecture, appuyez sur /I/ENT. Appuyez de nouveau sur /I/ENT pour reprendre la lecture. Pour éjecter le disque, appuyez sur.

• Ne retirez pas un CD pendant l'éjection. Ne chargez pas plus d'un disque à la fois. Dans les deux cas, cela pourrait entraîner une défaillance de l'appareil.
• Si le CD ne s'éjecte pas, appuyez sur le bouton pendant au moins 2 secondes. L'indicateur « DISC IN » s'allume quand un disque est inséré.
• Ce lecteur de CD peut lire des disques contenant à la fois des données audio et des données MP3.
• L'affichage des pistes pour la lecture de données MP3 correspond aux nombres des fichiers enregistrés sur le disque.
• Pendant la lecture d'un fichier VBR (Variable Bit rates), le temps écoulé risque de ne pas s'afficher correctement.

Affichage pendant la lecture de MP3

Le numéro de dossier et le numéro de fichier s'affichent de la manière décrite ci-dessous.

Affichage du numéro de dossier Affichage du numéro de fichier

• Appuyez sur VIEW pour basculer l'affichage. Pour plus d'informations sur la commutation de l'affichage, consultez la section « Affichage du texte » (page 15).

Lecture répétée

Appuyez sur 4 pour répéter la piste en cours de lecture.

La lecture de la piste (fichier) est répétée.

Appuyez une nouvelle fois sur 4, puis sélectionnez off pour arrêter la lecture répétée.

M. I. X. (lecture aléatoire)

Appuyez sur 5 en mode de lecture ou de pause. Les pistes (fichiers) du disque sont reproduites dans un ordre aléatoire.

Pour désactiver la lecture M. I. X., appuyez de nouveau sur 5.

Mode CD:

Mode MP3:

Recherche de cd-texte

Si le disque est muni de la fonction de CD-texte, vous pouvez rechercher et dire les morceaux à l'aide des titres enregistrés sur le disque. Si le disque n'est pas muni de la fonction de CD-texte, les recherches sont effectuées à l'aide du numéro de piste associé à chaque morceau.

1 Appuyez sur Q/ESC pendant la lecture. Vous passez ainsi en mode de recherche. 2 Tournez le bouton rotatif (Série CDE-9874 unquivalent) ou appuyez sur et (Série CDE-9872 unquivalent) pour sélectionner la piste de votre choix, puis appuyez sur / /ENT La lecture de la piste sélectionnée commence.

• Appuyez sur Q/ESC pendant au moins 2 secondes en mode de recherche pour annuler. Le mode de recherche est également annulé si aucune opération n'est exécutée dans les 10 secondes.
• La recherche à partir du CD-texte n'est pas possible lors de la lecture M. I. X.

Recherche par nom de fichier/dossier (fichiers MP3)

Les noms de fichier et de dossier peuvent être recherchés et affichés pendant la lecture.

1 Pendant la lecture du fichier MP3, appuyez sur /ESC pour activer le mode de recherche. 2 Tournez le bouton rotatif (Série CDE-9874 unquivalent) ou appuyez sur et (Série CDE-9872 unquivalent) pour sélectionner le mode de recherche par nom de dossier ou le mode de recherche par nom de fichier, puis appuyez sur / /ENT

Mode de recherche par nom de dossier

3 Tournez le bouton rotatif (Série CDE-9874 unquivalent) ou appuyez sur et (Série CDE-9872 unquivalent) pour le dossier de votre choix. 4 Appuyez sur /II/ENT pendant au moins 2 secondes pour dire le premier fichier du dossier sélectionné.

• Appuyez sur Q/ESC pendant au moins 2 secondes en mode de recherche pour annuler. Le mode de recherche est également annulé si aucune opération n'est exécutée dans les 10 secondes.
• Pour rechercher des fichiers en mode de recherche par nom de dossier, appuyez sur / /ENT. Il est alors possible de rechercher des fichiers dans le dossier.
• Appuyez sur /SOUND (Série CDE-9874 uniquely) ou /AUDIO (Série CDE-9872 uniquely) pour quitter le mode de recherche par nom de dossier à l'étape 3 et sélectionner le mode de recherche par nom de fichier. Le dossier racine est représenté par « - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - »
• La recherche par nom de dossier n'est pas possible en mode de lecture M. I. X.

Mode de recherche par nom de fichier

3 Appuyez sur 1 /AF ou 2 pour sélectionner un autre dossier. 4 Sélectionnez le fichier de votre choix en tournant le bouton rotatif (Série CDE-9874 uniquement) ou appuyez sur et (Série CDE-9872 uniquement). 5 Appuyez sur /II/ENT pour sélectionner le fichier sélectionné.

• Appuyez sur Q/ESC pendant au moins 2 secondes en mode de recherche pour annuler. Le mode de recherche est également annulé si aucune opération n'est exécutée dans les 10 secondes.
• Appuyez sur /SOUND (Série CDE-9874 uniquement) ou /AUDIO (Série CDE-9872 uniquement) en mode de recherche pour revenir au mode précédent.
• La recherche par nom de fichier n'est pas possible en mode de lecture M. I. X.

Recherche rapide (série CDE-9874 uniquely)

Vous pouvez rechercher toutes les pistes (fichiers).

1. Appuyez sur /ESC pendant au moins 2 secondes en mode CD/MP3 pour activer le mode de recherche rapide. 2. Tournez le bouton rotatif pour sélectionner la piste (fichier) souhaitée. La piste sélectionnée est lue immédiatement. - Appuyez sur ESC pendant au moins 2 secondes en mode de recherche pour annuler. Le mode de recherche est également annulé si aucune opération n'est exécutée dans les 10 secondes.

Attention

À l'exception d'un usage personnel, la copie et le transfert de données audio (y compris de données MP3), gratuitement ou contre rémunération, sans l'autorisation du détenteur du copyright sont strictement interdits par le Copyright Act et par un traité international.

Que signifie MP3?

MP3, dont le nom officiel est « MPEG-1 Audio Layer 3 », est une norme de compression prescrite par l'ISO, Organisation Internationale de Normalisation, et MPEG, une institution conjointe du CEI.

Les fichiers MP3 contiennent des données audio comprimées. L'encodage MP3 peut comprimer les données audio à des taux très élevés en réduisant les fichiers musicaux à 10 % de leur taille originale, tout en conservant une qualité proche de la qualité du CD. Le format MP3 parvient à de tels taux de compression en éliminant les sons inaudibles à l'oreille humaine ou masqués par d'autres sons.

Méthode de création de fichiers MP3

Les données audio sont compressées à l'aide de codecs MP3. Pour plus de détails sur la création de fichiers MP3, reportez-vous au guide d'utilisation du logiciel. Les fichiers MP3 pouvant être lus par cet appareil portent l'extension de fichier «mp3». Les fichiers sans extension ne peuvent pas être lus.

Taux d'échantillonnage et débit binaire de lecture pris en charge

MP3

Taux

d'échantillonnage : 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz, 8 kHz

Débit binaire : 8 - 320 kbps

En fonction des taux d'échantillonnage, la lecture sur cet appareil peut être incorrecte.

Tags ID3

Cet appareil prend en charge les tags ID3 tag v1 et v2. Si un fichier MP3 contient des données de tag ID3, cet appareil peut afficher le titre (titre de la piste), le nom de l'artiste et le nom de l'album des données de tag ID3.

Cet appareil peut afficher uniquement les caractères alphanumériques d'un octet (jusqu'à 30 pour les tags ID3) et le trait de soulignement. Pour les caractères non supportés, l'indication « NO SUPPORT » apparait.

Les informations de tags peuvent ne pas s'afficher correctement en fonction du contenu.

Production de disques MP3

Les fichiers MP3 sont préparés, puis écrits sur un CD-R ou un CD-RW à l'aide d'un logiciel d'écriture CD-R. Un disque peut contenir jusqu'à 510 fichiers/dossiers (répertoires racines compris), tandis que le nombre maximal de dossiers est de 255. Si un disque dépasse ces limites, il risque de ne pas pouvoir être lu.

Supports pris en charge

Les supports pouvant être lus par cet appareil sont les CD-ROM, les CD-R et les CD-RW.

Systèmes de fichiers correspondants

Cet appareil prend en charge les disques au format ISO9660 Niveau 1 ou Niveau 2.

Pour la norme ISO9660, certaines restrictions doivent être respectées.

Le nombre maximal de fichiers imbriqués est 8 (répertoire racine compris). Le nombre de caractères d'un nom de dossier/fichier est limité.

Les caractères valides pour les noms de dossiers/fichiers sont les lettres A à Z (en majuscule), les nombres 0 à 9 et ‘_' (trait de soulignement).

Cet appareil peut également lire des disques au format Joliet, Romeo, etc., ainsi que d'autres formats normalisés conformes à la norme ISO9660. Cependant, les noms de fichiers, de dossiers, etc. n'apparaissent parfois pas correctement.

Formats pris en charge

Cet appareil peut lire les CD-ROM XA, les Mixed Mode CD (mixtes), les Enhanced CD (améliorés) (CD-Extra) et les Multi-Session.

Cet appareil ne peut pas lire correctement les disques enregistrés en Track At Once (piste à piste) ou en écriture par paquets.

Ordre des fichiers

Les fichiers sont lus dans l'ordre où ils sont écrits sur le disque par le logiciel d'enregistrement. L'ordre de lecture ne correspond donc peut-être pas à ce que vous souhaitez. Vérifiez l'ordre d'écriture dans la documentation du logiciel. L'ordre de lecture des dossiers et des fichiers est le suivant.

* Le numéro de dossier/nom de fichier n'est pas affiché si le dossier ne contient aucun fichier.

Débit binaire

Il s'agit du taux de compression du « son » spécifique pour l'encodage. Plus il est élevé, plus la qualité sonore est bonne, mais plus la taille des fichiers est importante.

Taux d'échantillonnage

Cette valeur indique combien de fois par seconde les données sont échantillonnées (enregistrées). Par exemple, les CD de musique utilisent un taux d'échantillonnage de 44,1 kHz, le niveau de son est donc échantillonné (enregistré) 44 100 fois par seconde. Plus le taux d'échantillonnage est élevé, plus la qualité du son est bonne, mais plus le volume des données est important.

Encodage

Conversion des CD de musique, des fichiers WAVE (AIFF) et d'autres fichiers de son au format de compression audio spécifique.

Tag

Informations concernant les chansons, telles que titres des pistes, noms d'artiste, noms d'album, etc., écrites sur les fichiers MP3.

Dossier racine

Le dossier racine (aussi appelé répertoire racine) se trouve au sommet du système de fichiers. C'est lui qui contient l'ensemble des dossiers et fichiers. Il est automatiquement créé chaque fois qu'un disque est gravé.

Réglage du son

Serie CDE-9874

Réglage des graves, des aigus, de la balance droite et gauche, de l'équilibreur avant/arrière, de la correction physiologique et de la fonction defeat

Appuyez sur le bouton rotatif (AUDIO) (Série

CDE-9874 uniquement) ou plusieurs fois sur /AUDIO (Série CDE-9872 uniquement) pour sélectionner le mode de votre choix.

À chaque pression, le mode change de la façon suivante : SUBW BASS TREBLE BAL FADER LOUD DEFEAT VOLUME SUBW Subwoofer: 0 +15 Niveau des graves: -7 +7 Niveau des aigus: -7 +7 Balance: L15 \~ R15 Equilibreur: R15 ~ F15 Correction physiologique : ON/OFF Defeat: ON/OFF Volume: 0 \~ 35

• Si aucune opération n'est effectuée dans les 5 secondes qui suivent la sélection du mode SUBW, BASS, TREBLE, BAL, FADER, LOUD ou DEFEAT, l'appareil repasse automatiquement en mode normal.
• La correction physiologique accentue spécialement les signaux les plus bas et les plus élevés à faible niveau d'écoute. Elle corrige ainsi la perte de sensibilité de l'oreille aux sons graves et aigus. La fonction est inopérante lorsque DEFEAT est réglé sur ON.

1. Lorsque le mode du subwoofer est réglé sur OFF, il est impossible de régler son niveau. 2. Série CDE-9872 uniquement.

2 Tournez le bouton rotatif (Série CDE-9874 uniquement) ou appuyez sur et (Série CDE-9872 uniquement) jusqu'à ce que vous obteniez le son désiré dans chaque mode.

Lorsque vous sélectionnez DEFEAT ON, le réglage de BASS et TREBLE effectué précédemment revient aux valeurs par défaut.

Utilisation de la correction physiologique dans le série cde-9874

Maintenez enfoncé le bouton rotatif (LOUD) pendant au moins 2 secondes pour activer ou désactiver le mode de correction physiologique.

Réglage de la commande des graves

Vous pouvez changer les réglages de commande des graves de manière à créer la tonalité de votre choix.

1-1 Appuyez sur la touche SOUND et maintenez-la enfoncée pendant au moins 2 secondes pour activer le mode de réglage du son (Série CDE-9872 uniquement). 1-2 Appuyez plusieurs fois sur /SOUND (Série CDE-9874 uniquement) ou SOUND (Série CDE-9872 uniquement) pour sélectionner le mode BASS.

BASS → TREBLE → HPF → BASS

Réglage de la fréquence centrale des graves

2-1 Appuyez sur BAND/TA pour sélectionner la fréquence centrale des graves.

$$ 8 0 \mathrm {H z} \rightarrow 1 0 0 \mathrm {H z} \rightarrow 2 0 0 \mathrm {H z} \rightarrow 6 0 \mathrm {H z} \rightarrow 8 0 \mathrm {H z} $$

Accentue les gammes de fréquence des graves affichées.

Réglage de la largeur de bande des graves

2-2 Appuyez sur SOURCE/ pour sélectionner la largeur de bande des graves.

Change la largeur de bande des graves accentuées en large ou étroite. Un réglage large accentue une large plage de fréquences au-dessus et en dessous de la fréquence centrale. Un réglage étroit, par contre, n'accentue que les fréquences proches de la fréquence centrale.

Réglage du niveau des graves

2-3* Tournez le bouton rotatif (Serie CDE-9874 unquivalent) ou appuyez sur et (Serie CDE-9872 unquivalent) pour sélectionner le niveau de graves souhaité (-7 +7)

Vous pouvez accentuer ou affaiblir le niveau des graves.

Appuyez sur Q/ESC pendant au moins 2 secondes pour revenir au mode normal.

• Si vous n'executez aucune opération dans les 15 secondes, l'appareil revient automatiquement au mode normal.
• Les régles du niveau des graves sont mémorisés séparément pour chaque source (FM, MW (LW), CD, etc.) jusqu'à ce qu'ils soient modifiés. Une fois la fréquence des graves et la largeur de bande des graves régées pour l'une des sources, ce réglage est appliqué à toutes les autres sources (FM, MW (LW), CD, etc.).
• La fonction est inopérante lorsque DEFEAT est réglé sur ON.

Vous pouvez également effectuer ce réglage en appuyant sur le bouton rotatif (Série CDE-9874 uniquement) ou sur /AUDIO (Série CDE-9872 uniquement). Reportez-vous à la section « Réglage des graves, des aigus, de la balance droite et gauche, de l'équilibreur avant/arrière, de la correction physiologique et de la fonction Defeat » (page 13).

Réglage de la commande des aigus

Vous pouvez changer les réglages de la commande des aigus de manière à créer la tonalité de votre choix.

1-1 Appuyez sur la touche SOUND et maintenez-la enfoncée pendant au moins 2 secondes pour activer le mode de réglage du son (Série CDE-9872 uniquement). 1-2 Appuyez plusieurs fois sur SOUND (Série CDE-9874 uniquement) ou SOUND (Série CDE-9872 uniquement) pour sélectionner le mode TREBLE.

BASS → TREBLE → HPF → BASS

Réglage de la fréquence centrale des aigus

2-1 Appuyez sur BAND/TA pour sélectionner la fréquence centrale des aigus.

$$ 1 0, 0 \mathrm {k H z} \rightarrow 1 2, 5 \mathrm {k H z} \rightarrow 1 5, 0 \mathrm {k H z} \rightarrow 1 7, 5 \mathrm {k H z} \rightarrow 1 0, 0 \mathrm {k H z} $$

Accentue les gammes de fréquence des aigus.

Réglage du niveau des aigus

2-2* Tournez le bouton rotatif (Serie CDE-9874 unquivalent) ou appuyez sur et (Serie CDE-9872 unquivalent) pour sélectionner le niveau des aigus souhaité (-7 +7)

Vous pouvez accentuer le niveau des aigus.

Appuyez sur Q/ESC pendant au moins 2 secondes pour revenir au mode normal.

• Si vous ne executez aucune opération dans les 15 secondes, l'appareil revient automatiquement au mode normal.
• Les réglages du niveau des aigus sont mémorisés séparément pour chaque source (FM, MW (LW), CD, etc.) jusqu'à ce qu'ils soient modifiés. Une fois la fréquence des aigus réglée pour l'une des sources, ce réglage est appliqué à toutes les autres sources (FM, MW (LW), CD, etc.).
• La fonction est inopérante lorsque DEFEAT est réglé sur ON.

*2 Vous pouvez également effectuer ce réglage en appuyant sur le bouton rotatif (Série CDE-9874 uniquement) ou sur ∅/AUDIO (Série CDE-9872 uniquement). Reportez-vous à la section « Réglage des graves, des aigus, de la balance droite et gauche, de l'équilibreur avant/arrière, de la correction physiologique et de la fonction Defeat » (page 13).

Réglage du filtre passage-haut

Le filtre passeur-haut de cet appareil peut être réglé selon vos préférences.

1-1 Appuyez sur la touche SOUND et maintenez-la enfoncée pendant au moins 2 secondes pour activer le mode de réglage du son (Série CDE-9872 uniquement).

1-2 Appuyez plusieurs fois sur /SOUND (Série CDE-9874 uniquement) ou sur SOUND (Série CDE-9872 uniquement) pour sélectionner le mode HPF.

BASS → TREBLE → HPF → BASS

2 Tournez le bouton rotatif (Série CDE-9874 unquivalent) ou appuyez sur et (Série CDE-9872 unquivalent) pour sélectionner la fréquence de HPF désirée.

OFF 80Hz 120Hz 160Hz

Toutes les fréquences situées au-dessus de la fréquence de coupure choisie sont reproduites.

Appuyez sur Q/ESC pendant au moins 2 secondes pour revenir au mode normal.

• Si vous n'executez aucune opération dans les 15 secondes, l'appareil revient automatiquement au mode normal.
• La fonction est inopérante lorsque DEFEAT est réglé sur ON.

Autres fonctions

Série CDE-9874 Série CDE-9872

Affichage du texte

Les informations textuelles, notamment le nom du disque et de la piste, s'affichent lors de la lecture d'un disque compatible CD-TEXT. Il est également possible d'afficher le nom de dossier, le nom de fichier et le tag, etc., pendant la lecture des fichiers MP3.

L'affichage change chaque fois que vous appuyez sur cette touche.

• Lorsque TEXT SCR est réglé sur SCR MANU, appuyer sur la touche VIEW et la maintenir enfonnée pendant au moins 2 secondes fait défiler une fois le texte en cours, sauf en mode Radio.

S'il existe un nom du service de programme (PS)

PS (Nom du service de programme) → TEXTE DE RADIO → PS (Nom du service de programme)

S'il n'existe pas de nom du service de programme (PS)

FREQUENCY TEXT DE RADIO FREQUENCY

L'affichage en mode CD :

No. DE LA PISTE/TEMPS ECOULE TEXTE (NOM DU DISQUE)*2 TEXTE (NOM DE LA PISTE)* ² → No. DE LA PISTE/TEMPS ECOULE

L'affichage en mode MP3 :

No. DU FICHIER/TEMPS ECOULE No. DU DOSSIER/No. DU FICHIER NOM DU DOSSIER NOM DU FICHIER NOM DE L'ARTISTE*3 NOM DE L'ALBUM*3 NOM DU MORCEAU*3 No. DU FICHIER/TEMPS ECOULE

L'affichage en mode BT AUDIO :

L'affichage suivant apparait lorsque vous raccordez un téléphone ou un appareil de diffusion Bluetooth muni de fonctions de métadonnées à un module d'interface Bluetooth (Alpine KCE-300BT) (vendu séparation). (Pour obtenir de plus amples informations sur le boitier Bluetooth, reportez-vous au mode d'emploi du KCE-300BT.)

N° PRESELECTION → NOM DE L'ARTISTE ³ → NOM DE L'ALBUM ³ → NOM DU MORCEAU*³ → N° PRESELECTION

1 Si vous appuyez sur VIEW pendant au moins 2 secondes en mode d'affichage PS, la fréquence s'affiche pendant 5 secondes. 2 Affiché pendant la lecture d'un disque avec CD texte. ^*3 Tag ID3

Si un fichier MP3 contient le tag ID3, les informations du tag sont affichées (le nom de la piste, de l'artiste et de l'album). Toutes autres données de tag sont ignorées.

Lors de l'affichage de texte, les indicateurs suivants s'allument en fonction du mode sélectionné.

Indicateur/ Mode	Mode CD	Mode MP3	Mode iPod/ BT Audio
	—	Affichage du nom de dossier*2	—
	—	Affichage du nom de l'artiste*1	Affichage du nom de l'artiste*1
	Affichage du texte (nom du disque*3)	Affichage du nom de l'album*1	Affichage du nom de l'album*1
	Affichage du texte (nom de la piste*3)	Affichage du nom du morceau*1 /nom du fichier	Affichage du nom du morceau*1

*1 Informations sur le tag

S'il n'y a pas d'information sur le tag, « ARTIST »/« ALBUM »/ « SONG » est affiché. 2 Le dossier racine est représenté par « FOLDER » ^ 3 S'il n'y a pas de texte (nom du disque ou de la piste),

« DISC TEXT »/« TRACK TEXT » est affiché.

Les CD compatibles texte contiennent des informations sous forme de texte telles que le nom de disque et le nom de piste. De telles informations sont appelées « texte »

• Certains caractères peuvent ne pas être affichés correctement avec cet appareil, suivant le type de caractère.
• L'indication « NO SUPPORT » apparait lorsque les informations de texte souhaitées ne peuvent pas être affichées sur cet appareil.
• Les informations de texte ou de tags peuvent ne pas s'afficher correctement en fonction du contenu.

Utilisation de la borne d'entrée aux (série CDE-9874 uniquement)

Pour connecter un lecteur portable ou d'autres appareils, il vous suffit de le raccorder à la borne d'entrée du panneau avant. Vous devez vous procurer un câble adaptateur en option (connecteur RCA standard à miniprise phono 3,5φ, ou miniprise phono 3,5φ à miniprise phono 3,5φ).

$$ \begin{array}{l} \text {T U N E R} \to \text {D I S C} \to \text {A U X} ^ { 1} \to \text {i P o d} ^ { 2} / \text {A U X} + ^ { 3} \to \text {B T A U D I O} ^ { 4} \ \to \text {T U N E R} \end{array} $$

^1 Série CDE-9874 uniquement. ^2 Uniquement lorsque l'iPod est raccordé et que AUX+ SETUP est réglé sur OFF; reportez-vous à la section « Réglage du mode AUX+ SETUP » (page 18). ^3 Affiché uniquement lorsque AUX+ SETUP est réglé sur ON; reportez-vous à la section « Réglage du mode AUX+ SETUP » (page 18). ^4 Affiché uniquement lorsque BT IN est réglé sur BT ADAPTER. Reportez-vous à la section « Réglage Bluetooth » (page 17).

Cable adaptateur en option (connecteur à broche RCA [rouge, blanc] mini prises 3,50) ou (miniprises 3,50).

Vous pouvez facilement personnaliser l'appareil en fonction de vos préférences et de son utilisation. Le menu SETUP vous permet de modifier la personnalisation du son, de l'affichage, etc.

Série CDE-9874 Série CDE-9872

Suivez les étapes 1 à 4 pour sélectionner un des modes SETUP à modifier. Reportez-vous à la section correspondante ci-dessous pour plus d'informations sur l'option du menu SETUP que vous avez sélectionnée.

1 Appuyez pendant au moins 2 secondes sur FUNC./SETUP pour activer le mode SETUP. 2 Tournez le bouton rotatif (Série CDE-9874 unquivalent) ou appuyez sur et (Série C CDE-9872 unquivalent) pour sélectionner le menu SETUP, puis appuyez sur / / I N T.

Sélectionnez SUBWOOFER

BTIN*1 ↔ FM-LEVEL ↔ REGIONAL*2 ↔ PISEEK*3

DIMMER*4 SUBWOOFER (SUBW SYS)^*5

PLAY MODE INT MUTE*6 SCROLLTYPE

TEXT SCR POWER IC AUX+ SETUP

AUX NAME*7 ↔ DEMO ↔ BT IN

1 Affiche uniquement lorsque INT MUTE est réglé sur OFF et que le mode est défini sur un réglage autre que BT AUDIO. 2 Reportez-vous à la section « Réception de stations RDS régionales (locales) » (page 8). 3 Reportez-vous à la section « Réglage du PI SEEK » (page 9). 4 CDE-9874RB uniqueness. 5 Affiché uniquement si SUBW est réglé sur ON. 6 Affiche uniquement si BT IN est réglé sur OFF. *7 Série CDE-9874 uniquement.

3 Tournez le bouton rotatif (Série CDE-9874 uniquement) ou appuyez sur et (Série CDE-9872 uniquement) pour modifier le réglage.

(Par exemple, sélectionnez SUBW ON ou SUBW OFF.)

Appuyez sur FUNC./SETUP pendant 2 secondes au moins pour revenir au mode normal.

• Appuyez sur SOUND (Série CDE-9874 uniquement) ou AUDIO (Série CDE-9872 uniquement) pour revenir au mode précédent.
• Si vous n'executez aucune opération dans les 60 secondes, l'appareil revient automatiquement au mode normal.

BT adapter / BT OFF (réglement initial)

Si le boîtier Bluetooth (KCE-300BT) en option est connecté, vous pouvez émettre un appel mains libres à partir d'un téléphone mobile compatible Bluetooth. Effectuez ce réglage lorsque le boîtier Bluetooth (KCE-300BT) est connecté et que la fonction Bluetooth est activée. Pour plus d'informations, reportez-vous au Mode d'emploi du boîtier Bluetooth (KCE-300BT) en option.

Réglez ADAPTER lorsque le boîtier Bluetooth (KCE-300BT) est connecté.

• La touche PHONE ne peut être utilisée qu'en cas de raccordement du Boîtier Bluetooth (KCE-300BT) (en option).

Fm-Lv HI (réglement initial) / Fm-Lv LOW

Si la différence de niveau de volume entre le lecteur CD et la radio FM est trop importante, réglez le niveau du signal FM.

SUBW On (réglement initial) / SUBW OFF

Lorsque le subwoofer est activé, effectuez la procédure ci-dessous pour régler le niveau de sortie.

1 En mode normal, appuyez plusieurs fois sur le bouton rotatif (AUDIO) (Série CDE-9874 uniquement) ou sur /AUDIO (Série CDE-9872 uniquement) pour sélectionner le mode SUBW. SUBW BASS TREBLE BAL FADER LOUD*I DEFEAT VOLUME SUBW 2 Réglez le niveau en tournant le bouton rotatif (Série CDE-9874 uniquement) ou sur et (Série CDE-9872 uniquement).

*1 Série CDE-9872 uniquement.

SUBW SYS 1 (réglement initial) / SUBW SYS 2

Sélectionnez SYS 1 ou SYS 2 pour obtenir l'effet subwoofer souhaité.

SUBW SYS 1: Le niveau du subwoofer varie en fonction du réglage du volume principal. SUBW SYS 2: Le niveau du subwoofer est différent du réglage du volume principal. Par exemple, le subwoofer demeure audible même lorsque le volume est régler à un niveau bas.

DIM AUTO (réglage initial) / DIM MANUAL

Réglez la commande DIMMER sur AUTO pour diminuer la luminosité de l'affichage de l'appareil lorsque les phares du véhicule sont allumés. Ce mode est utile si vous estimez que le rétroéclairage de l'appareil est trop lumineux dans l'obscurité.

SCR TYPE1 / SCR TYPE2 (réglement initial)

Choisissez l'une des deux méthodes de défilement. Sélectionnez le type de votre choix.

SCR TYPE1: Les caractères défilent de droite à gauche, un caractère à la fois.

SCR TYPE2: Les caractères s'accumulent de gauche à droite, un caractère à la fois. Quand l'affichage est rempli, il s'efface et les autres mots s'affichent de la même manière, jusqu'à ce que tous les mots du titre aient été affichés.

SCR AUTO / SCR MANU (réglement initial)

Ce lecteur CD peut faire défiler les noms de disque et de piste enregistrées sur des disques munis de la fonction de CD-texte, ainsi que les informations de texte des fichiers MP3, les noms de dossier et les tags.

SCR AUTO: Les informations de CD-texte, les informations texte des noms de dossier et de fichier ainsi que les tags défilent automatiquement.

SCR MANU: L'affichage défile uniquement au moment où vous chargez un disque, changez de piste, etc.

• L'appareil fait défiler les noms de CD de texte, les noms des dossiers, les noms des fichiers ou les tags.

DEMO On / DEMO OFF (réglement initial)

Cet appareil possède une fonction de démonstration de l'affichage.

• Pour quitter le mode de démonstration, CHOISSEZ DEMO OFF.

Cd-da (réglement initial) / CDDA/MP3

Cet appareil peut lire des CD contenant des données de CD et de MP3 (créées au format Enhanced CD (CD Extra)). Toutefois, dans certains cas, la lecture des CD améliorés peut s'avérer difficile. Vous pouvez alors sélectionner la lecture d'une seule session contenant des données de CD. Lorsqu'un disque contient à la fois des données de CD et de MP3, la lecture commence à partir de l'endroit où débutent les données de CD du disque.

CD-DA : Seul le CD de données de la session 1 peut être lu.

CDDA/MP3 : Vous pouvez lire des données de CD, des fichiers MP3 en mode mixte et des disques multisessions.

• Effectuez ce réglage avant d'insérer un disque. Si un disque est déjà inséré, retirez-le au préalable.

MUTE on/mute OFF (réglement initial)

Lorsqu'un appareil muni de la fonction d'interruption est raccordé, le son est automatiquement coupé que l'appareil émet un signal d'interruption.

POW On (réglement initial) / POW OFF

Lorsqu'un amplificateur externe est raccordé, la qualité sonore peut être améliorée en coupant l'alimentation de l'amplificateur intégré.

POW OFF : Utilisez ce mode lorsque la sortie ligne de cet appareil est utilisée pour piloter un amplificateur externe. Quand ce mode est activé, l'amplificateur interne de l'appareil principal est désactivé et ne peut plus piloter les enceintes.

Série CDE-9874 :

Série CDE-9872:

POW ON: Les enceintes sont pilotées par un amplificateur intégré.

• Le système n'émet aucun son lorsque l'alimentation est réglée sur OFF.

Aux+ on / aux+ OFF (réglage initial)

Vous pouvez raccorder un appareil externe (un lecteur portable, par exemple) au connecteur direct iPod de cette unité. Vous devez pour cela vous procurer un câble d'interface iPod/RCA (en option).

Néanmoins, vous ne pouvez pas raccorder simultanément un lecteur portable et un iPod au connecteur direct iPod.

AUX+ ON: Réglez sur ON lorsqu'un appareil portable est raccordé. Si vous appuyez sur SOURCE/ et si vous sélectionnez Aux+, le son de l'appareil portable est produit sur cet appareil.

AUX+ OFF: Réglez sur OFF lorsqu'un iPod est raccordé.

Réglage du mode aux NAME (série CDE-9874 uniquely)

Vous pouvez modifier l'affichage AUX NAME dans le menu SETUP.

Une fois le réglage terminé, AUX s'affiche sur l'appareil. Une fois le réglage terminé, PMD s'affiche sur l'appareil.

Serie CDE-9872

Vous pouvez raccorder un iPod à cet appareil à l'aide du câble de raccordement propriété ALPINE FULL SPEED™ (KCE-422i) (vendu séparément). Lorsque cet appareil est raccordé à l'aide du câble, les commandes de l'iPod ne fonctionnent pas.

• Réglez AUX + SETUP sur OFF lorsqu'un iPod est raccordé (reportez-vous à la section « Réglage du mode AUX + SETUP » à la page 18).
• Si le Boitier Bluetooth et l'iPod sont raccordés simultanément, n'oubliez pas de débrancher l'iPod du Boitier Bluetooth lorsque vous tournez le contact de la position ACC sur la position OFF.

Ipod compatibles avec cet appareil

• Cet appareil peut être utilisé avec des iPod, iPod photo, iPod mini ou iPod nano de la quatrième génération. L'iPod Shuffle ne peut cependant pas être utilisé.
• Vous ne pouvez pas raccorder à cet appareil des iPod de type molette de défilament ou molette tactile sans le connecteur d'ancrage. L'appareil peut être utilisé avec les modèles d'iPod ci-dessous.

iPod de quatrième génération

iPod de cinquième génération

iPod photo

iPod mini

iPod nano, première génération

iPod nano, deuxième génération

• Si vous utilisez une version d'iTunes antérieure à la version 7.1.0.59, il est possible que l'appareil ne fonctionne pas correctement.

Lecture

1 Appuyez sur SOURCE/ pour passer au mode iPod. 2 Appuyez sur ou pour sélectionner le morceau souhaité.

Retour au début du présent morceau :

Appuyez sur

Recherche rapide vers l'arrière au sein du morceau en cours :

Maintenez la touche enfoncée.

Avance jusqu'au début du morceau suivant :

Appuyez sur

Recherche rapide vers l'avant au sein du morceau en cours :

Maintenez la touche enfoncée.

Pour interrompre la lecture, appuyez sur /ENT.

Appuyez de nouveau sur /ENT pour reprendre la lecture.

• La lecture d'un morceau sur l'iPod reprend à l'appareil où elle a été interrompue après son débranchement.
• Lorsque vous écoutez un episode du podcast sélectionné, vous pouvez changer d'episode en appuyant sur 1 /AF ou 2.
• Un épisode peut contenir plusieurs chapitres. Pour changer de chapitre, appuyez sur ou

Recherche d'un morceau souhaité

Un iPod peut contenir plusieurs centaines de morceaux. Grâce aux informations de tag et à une belle organisation des morceaux en liste de lecture, les fonctions de recherche de cet appareil retrouvent facilement les morceaux souhaités.

Chaque catégorie musicale possède sa propre hiérarchie. Utilisez le mode de recherche par liste d'écoute/artiste/album/morceau/podcast/géné/compositeur pour affiner les recherches en vous basant sur le tableau ci-dessous.

Héarchie 1	Héarchie 2	Héarchie 3	Héarchie 4
Liste d'écoute(PLAYLIST)	Morceau	—	—
Artiste(ARTIST)*	Album*	Morceau	—
Album*	Morceau	—	—
Morceau(SONG)	—	—	—
Podcast	Épisode	—	—
Genre*	Artiste*	Album*	Morceau
Compositeur(COMPOSER)*	Album*	Morceau	—

Par exemple : recherche par nom d'artiste

L'exemple suivant illustre comment effectuer une recherche par ARTIST. Un autre mode de recherche peut être choisi pour la même opération, bien que la hiérarchie soit différente.

1 Appuyez sur /ESC pour activer le mode de sélection de recherche. 2 Tournez le bouton rotatif (Série CDE-9874 unquivalent) ou appuyez sur et (Serie CDE-9872 unquivalent) pour sélectionner le mode de recherche par artiste, puis appuyez sur // / ENT.

PLAYLIST ARTIST ALBUM SONG PODCAST GENRE COMPOSER PLAYLIST

3 érie CDE-9872 unquivalent) pour sélectionner l'artiste de voitrich, puis appuyez sur / / ENT.

4 Tournez le bouton rotatif (Série CDE-9874 unquivalent) ou appuyez sur et (Serie CDE-9872 unquivalent) pour selectionner l'album de voitrich, puis appuyez sur / / ENT.

5 Tournez le bouton rotatif (Série CDE-9874 unquivalent) ou appuyez sur et (Serie CDE-9872 unquivalent) pour selectionner le morceau de votrechoix, puis appuyez sur / /ENT

• Appuyez sur / / /ENT pendant 2 secondes au moins au sein d'une hiérarchie (sauf la hiérarchie SONG), tous les morceaux de la hiérarchie sélectionnée sontlus.
• Sélectionnez tout d'abord [ALL] dans le mode de recherche avec « * », puis maintenez la touche /ENT enfoncée pendant au moins 2 secondes pour lire tous les morceaux de l'iPod ou du mode de recherche sélectionné.
• Le mode de recherche en cours est annulé si vous maintenez la touche /ESC enfoncée pendant 2 secondes au moins ou si vous n'exécutez aucune opération pendant 10 secondes.
• En mode de recherche, appuyez sur SOUND (Serie CDE-9874 uniquement) ou sur AUDIO (Serie CDE-9872 uniquement) pour revenir au mode précédent.
• La recherche n'est pas possible en mode de lecture M. I. X.
• « NO SONG » s'affiche si la liste sélectionnée en mode de recherche PLAYLIST ne contient aucun morceau.
• « NO PODCAST » s'affiche si l'iPod ne contient aucun podcast en mode de recherche PODCAST.
• Si le « nom d'iPod » enregistré dans l'iPod est sélectionné dans le mode de recherche par liste d'écoute souhaité, et si vous appuyez sur la touche /I/ENT, vous pouvez rechercher tous les morceaux présents sur l'iPod. De même, si vous appuyez sur /I/ENT pendant au moins 2 secondes, tous les morceaux de l'iPod sont lus.
• La recherche par podcast n'est pas nécessairement prise en charge par tous les iPod.
• Si vous appuyez sur l'une des touches de prépréglage (1 à 6) en mode de recherche, il est possible d'exécuter une recherche rapide en accédant directement à l'endroit voulu. Pour plus de détails, reportez-vous à la section « Fonction de recherche directe » à la page 20.

Recherche rapide (série CDE-9874 uniquely)

Vous pouvez rechercher un morceau parmi tous ceux de l'iPod sans sélectionner d'album, d'artiste, etc.

1 Appuyez sur /ESC pendant au moins 2 secondes pour activer le mode de recherche rapide. 2 Tournez le bouton rotatif pour sélectionner le morceau souhaité.

Le morceau sélectionné est lu immédiatement.

• Appuyez sur Q/ESC pendant au moins 2 secondes en mode de recherche pour annuler. Le mode de recherche est également annulé si aucune opération n'est exécutée dans les 10 secondes.
• Si l'iPod contient un grand nombre de morceaux, la recherche peut prendre un certain temps.
• Si vous appuyez sur l'une des touches de prépréglage (1 à 6) en mode de recherche, il est possible d'exécuter une recherche rapide en accédant directement à l'endroit voulu. Pour plus de détails, reportez-vous à la section « Fonction de recherche directe » à la page 20.
• Cette fonction est inactive pendant la lecture répétée (RPT).

Fonction de recherche directe

Utilisez la fonction de recherche directe de l'appareil pour rechercher plus efficacement un album, un morceau, etc. En mode liste déécoute/artiste/album/morceau/podcast/genre/compositeur, vous pouvez rapidement rechercher n'importe quel morceau.

En mode de recherche, appuyez sur une des touches de préréglage (1 à 6) (qui correspondent chacune à un pourcentage différent) pour progresser rapidement dans le morceau.

Exemple de recherche par morceau : Si l'iPod contient 100 morceaux, ils sont divisés en 6 groupes sous la forme de pourcentages (illustrés ci-dessous). Ces groupes correspondent aux touches de préréglage (1 à 6).

Exemple 1:

Supposons que le morceau recherché se situe plus ou moins au milieu (50%) de la bibliothèque : appuyez sur la touche 4 pour accéder au 50ème morceau, puis tournez le bouton rotatif (Série CDE-9874 uniquement) ou appuyez sur et (Série CDE-9872 uniquement) pour rechercher le morceau souhaité.

Exemple 2 :

Supposons que le morceau recherché se situe plus ou moins à la fin (83%) de la bibliothèque : appuyez sur la touche 6 pour accéder au 83ème morceau, puis tournez le bouton rotatif (Série CDE-9874 uniquement) ou appuyez sur et (Série CDE-9872 uniquement) pour rechercher le morceau souhaité.

	Total : 100 morceaux (100%)
	0%	17%	33%	50%	67%	83%
Touches de préréglage	1	2	3	4	5	6
Morceaux	Premier morceau	17ème morceau	33ème morceau	50ème morceau	67ème morceau	83ème morceau

Sélection d'une liste d'écoute/d'un artiste/d'un album/d'un genre/d'un compositeur

Vous pouvez changer facilement de liste d'écoute, d'artiste, d'album, de genre ou de compositeur.

Si, par exemple, vous écoutez un morceau d'un album déterminé, vous pouvez changer celui-ci.

Appuyez sur 1 AF ou 2 pour sélectionner la liste d'écoute, l'artiste, l'album, le genre ou le compositeur de votre choix.

• Si le mode de recherche a été utilisé pour sélectionner un morceau, cette fonction est inactive.
• Si un album est sélectionné au terme de la recherche par artiste, vous pouvez effectuer une recherche d'albums de cet artiste.
• Cette fonction est inactive pendant la lecture aléatoire (M. I. X.).

Lecture aléatoire (M. I. X.)

La fonction de lecture aléatoire de l'iPod s'affiche sous le nom M. I. X. sur cet appareil.

Lecture aléatoire des albums :

Les morceaux de chaque album sont lus dans l'ordre. Une fois que tous les morceaux de l'album ont été lus, un autre album est choisi au hasard. Cela se poursuit jusqu'à ce que tous les albums aient été lus.

Lecture aléatoire des morceaux :

Cette fonction lit de manière aléatoire les morceaux d'une catégorie (liste d'écoute, album, etc.). Chaque morceau de la catégorie n'est lu qu'une seule fois jusqu'à ce que tous les morceaux soient lus.

1 Appuyez sur 5 o.

Les morceaux sont lus dans un ordre aléatoire.

M.I.X. → (Lecture aléatoire des albums)

M.I.X. → (Lecture aléatoire des morceaux)

(off) →

M.I.X.

2 Pour annuler la lecture mix, sélectionnez (off) en exécutant la procédure ci-dessus.

• Si un morceau est sélectionné en mode de recherche par album avant que soit sélectionnée la lecture M. I. X., les morceaux ne sont pas lus de manière aléatoire, même si la lecture aléatoire des albums est sélectionnée.

Lecture aléatoire ALL :

La lecture aléatoire ALL lit tous les morceaux de l'iPod de manière aléatoire. Chaque morceau n'est lu qu'une seule fois jusqu'à ce que tous les morceaux soient tous lus.

1 Appuyez sur 6.

Les morceaux sont lus dans un ordre aléatoire.

MIX (off) MIX

(Lecture aléatoire ALL)

2 Pour annuler la lecture mix, sélectionnez (off) en exécutant la procédure ci-dessus.

• Si vous avez besoin de la lecture aléatoire ALL, les morceaux sélectionnés qui sont lus en mode de recherche sont annulés.

Lecture répétée

Seul Répéter Un est disponible pour l'iPod.

Répéter un :

Un seul morceau peut être lu de manière répétée.

1 Appuyez sur 4.

Le morceau est lu de manière répétée.

RPT → (off) RPT

(Répéter Un)

• Pendant la lecture répétée, aucun autre morceau ne peut être sélectionné en appuyant sur ou.

Affichage du texte

Appuyezafficherlesinformationstodetagd'unmorceau dansl'iPod.

Chaque fois que vous appuyez, l'affichage change.

• Lorsque TEXT SCR est réglé sur SCR MANU, maintenez la touche VIEW enfoncée pendant au moins 2 secondes, pour faire défiler le texte actuel une seule fois. NUMERO DE LA PISTE/TEMPS ÉCOULÉ → NOM DE L'ARTISTE → NOM DE L'ALBUM → TITRE DU MORCEAU → NUMERO DE LA PISTE/TEMPS ÉCOULÉ
• Informations sur le tag S'il n'y a pas d'information sur le tag, l'« ARTIST »/« ALBUM »/« SONG » est affiché.
• Seuls des caractères alphanumériques (ASCII) peuvent être affichés.
• Si le nom de l'artiste, de l'album ou du morceau défini dans iTunes compte trop de caractères, les morceaux risquent de ne pas pouvoir être lus lorsque l'iPod est raccordé à l'adaptateur. Il est donc recommandé de ne pas dépasser 250 caractères. Le nombre maximal de caractères est de 64 (64 octets) pour l'unité principale.
• Il est possible que certains caractères ne s'affichent pas correctement.
• « NO SUPPORT » s'affiche si les informations textuelles ne sont pas supportées par l'appareil.

En cas de problème

En cas de problème, éteignez l'appareil, puis remettez-le sous tension. Si l'appareil ne fonctionne toujours pas correctement, vérifiez les éléments de la liste de contrôle ci-dessous. Ce guide devrait vous aider à résoudre tout problème provenant de l'appareil. Sinon, vérifiez les connexions du reste du système ou consultez un revendeur Alpine agréé.

Fonctions inopérantes ou absence d'affichage.

• La clé de contact du véhicule est sur la position d'arrêt.
• Si l'appareil est raccordé selon les instructions, il ne fonctionne pas quand la clé de contact est sur la position d'arrêt.
• Connexions incorrectes du fil d'alimentation (rouge) et du fil de la batterie (jaune).
• Vérifiez les connexions du fil d'alimentation et du fil de la batterie.
• Fusible grillé.
• Vérifiez le fusible de l'appareil et remplacez-le par un fusible approprié, si nécessaire.
• Dysfonctionnement du microprocesseur interne dû à des interférences de bruit, etc.
• Appuyez sur le commutateur RESET avec un stylo à bille ou un objet pointu.

Radio

• Pas d'antenne ou connexion incorrecte des câbles.
• Vérifiez que l'antenne est bien raccordée; remplacez l'antenne ou le câble si nécessaire.

Impossible d'accorder les stations en mode de recherche automatique.

• Les signaux dans la région sont faibles.
• Vérifiez que le tuner est en mode DX.
• Si vous vous trouvez dans une région à signal fort, l'antenne n'est peut-être pas mise à la terre ou raccordée correctement.
• Vérifiez les connexions de l'antenne ; vérifie qu'elle est correctement reliée à l'emplacement du montage.
• La longueur de l'antenne ne convient pas.
• Vérifiez si l'antenne est complètement déployée. Si l'antenne est cassée, remplacez-la par une nouvelle.

Réception parasitée.

• La longueur de l'antenne ne convient pas.
• Déployez complètement l'antenne, remplacez-la si elle est cassée.
• L'antenne n'est pas correctement reliée à l'emplacement de montage.
• Vérifiez que l'antenne est correctement reliée à l'emplacement de montage.

Le lecteur de CD ne fonctionne pas.

• La température dépasse +50°C (+120^) pour le CD.
• Laissez la température de l'habitacle (ou du coffre) baisser.

Le son de lecture du disque est déformé.

• Condensation de l'humidité dans le module CD.

- Attendez que l'humidité s'évapore (environ 1 heures).

Insertion de disque impossible.

• Le lecteur contient déjà un CD.
• Ejectez le disque et enlevez-le.
• Le CD est mal inséré.
• Assurez-vous que le CD est inséré conformément aux instructions décrites à la section relative au fonctionnement du lecteur CD.

Recherche rapide vers l'avant/vers l'arrière impossible.

Le CD est endommagé.

• Éjectez le disque et jetez-le. L'utilisation d'un disque endommagé peut ALTERER le mécanisme de l'appareil.

Pertes de son dues à des vibrations.

• Mauvais montage de l'appareil.
• Réinstallez l'appareil correctement.

Disque très sale.

• Nettoyez le disque.
• Disque rayé.
• Remplacez le disque.

Lentille de lecture sale.

• N'utilisez pas un disque de nettoyage disponible dans le commerce. Consultez le revendeur Alpine le plus proche.

Pertes de son non dues à des vibrations.

• Disque sale ou rayé.
• Nettoyez le disque; remplacez tout disque endommagé.

Écrans d'erreur (lecteur CD intégré seulement).

• Erreur mécanique.
• Appuyez sur. ÀpRES que l'indication d'erreur a disparu, réintroduisez le disque. Si la solution mentionnée ci-dessus ne résout pas le problème, consultez votre revendeur Alpine.

Lecture du cd-r/cd-rw impossible.

• La session de fermeture (finalisation) n'a pas été effectuée.
• Effectuez la finalisation et reprenez la lecture du disque.

Le fichier MP3 n'est pas lu.

• Une erreur de lecture s'est produite. Le format MP3 n'est pas compatible.
• Assurez-vous que le MP3 a été écrit dans un format pris en charge. Reportez-vous à la section « À propos du format MP3 » (pages 12-13), puis procédez à la réécriture dans un format pris en charge par cet apparéil.

Le son n'est pas reproduit par les enceintes.

• L'appareil ne reçoit pas le signal de sortie de l'amplificateur interne.
• POWER IC est réglé sur « POW ON » (page 18).

Absence de son et de lecture sur l'ipod.

L'iPod n'est pas reconnu.

• Réinitialisez l'appareil et l'iPod. Reportez-vous à la section

Mise en service de l'appareil » (page 6). Pour réinitialiser

L'iPod, reportez-vous à son Mode d'emploi.

Indications relatives au lecteur de CD

• Le circuit de protection s'est déclenché, car la température est trop élevée.
• L'indication disparaît quand la température revient dans la plage de fonctionnement.

• Aucun CD n'a été introduit.
• Introduisez un CD.
• Bien qu'un disque soit inséré dans l'appareil, « NO DISC » est affiché et le disque ne peut pas être lu ou ejecté.
• Enlevez le disque en procédant de la façon suivante :

Appuyez à nouveau sur la touche et maintenez-la enfoncée pendant au moins 2 secondes.

S'il s'avère always impossible d'éjecter le disque, consultez votre revendeur Alpine.

• Erreur du mécanisme.

Appuyez sur et éjectez le CD.

Si l'éjection n'a pas lieu, consultez le revendeur Alpine.

2) Lorsqu'une indication d'erreur persiste après l'éjection, appuyez à nouveau sur.

Si une indication d'erreur persiste toujours après avoir appuyé plusieurs fois sur, consultez le revendeur Alpine.

Si « ERROR » est affiché :

S'il n'est pas possible d'éjecter le disque en appuyant sur, appuyez sur le commutateur RESET (voir page 6), puis appuyez à nouveau sur.

S'il s'avère toujours impossible d'éjecter le disque, consultez votre revendeur Alpine.

• Un taux d'échantillonnage/taux binaire n'est pas pris en charge par l'appareil.
• Utilisez un taux d'échantillonnage/taux binaire pris en charge par l'appareil.

Indications relatives au mode ipod

L'iPod n'est pas raccordé.

• Vérifiez si l'iPod est correctement raccordé (comme décrit à la section « Raccordements »).

Vérifiez si la courbure du câble n'est pas excessive.

L'iPod ne comporte pas un morceau.

• Téléchargez des morceaux sur l'iPod et raccordez-le à cet appareil.

• Erreur de communication
• Tournez la clé de contact sur OFF, puis de nouveau sur ON.
• Vérifiez l'affichage en rebranchant l'iPod sur cet appareil à l'aide du câble de l'iPod.

• La version du logiciel de l'iPod n'est pas compatible avec cet appareil.
• Mettez à jour le logiciel de l'iPod vers une version compatible avec cet appareil.

Section TUNER FM

Plage de syntonisation	87,5-108,0 MHz
	65,0-74,0 MHz (Gamage inférieure, CDE-9872RE uniquement)
Sensibilité mono utilisable	0,7 μV
Sélectivité de canal alternatif	80 dB
Rapport signal-bruit	65 dB
Déparation stéreo	35 dB
Taux de capture	2,0 dB

Section du TUNER MW

Plage de syntonisation	531-1 602 kHz
Sensibilité (norme IEC)	25,1 μV/28 dB

Section du TUNER LW

Plage de syntonisation	153-281 kHz
Sensibilité (norme IEC)	31,6 μV/30 dB

Section du lecteur de CD

Réponse en fréquence	5-20 000 Hz (±1 dB)
Pleurage et scintillage	Inférieur aux limites
(% WRMS)	mesurables
Distorsion harmonique totale	0,008% (à 1 kHz)
Gamine dynamique	95 dB (à 1 kHz)
Rapport signal-bruit	105 dB
Séparation des canaux	85 dB (à 1 kHz)

Lentille

Longueur d'onde	795 nm
Puisance du laser	CLASS I

Généralités

Alimentation	14,4 V CC (11-16 V admissibles)
Puisance de sortie maximum	45 W × 4
Tension sortie pré-ampli	2 V/10 Kohms
maximum
Graves	±14 dB à 60 Hz
Aigus	±14 dB à 10 kHz
Poids	1,5 kg (3 lbs. 4 oz)

Largeur	178 mm (7")
Hauteur	50 mm (2")
Profondeur	161 mm (6-3/8")

Dimensions de l'avant

Largeur
Série CDE-9874	170 mm (6-3/4")
Série CDE-9872	170 mm (6-3/4")
Hauteur
Série CDE-9874	46 mm (1-13/16")
Série CDE-9872	46 mm (1-13/16")
Profondeur
Série CDE-9874	25 mm (1")
Série CDE-9872	18 mm (11/16")

• La conception et les spécifications peuvent être modifiées sans préavis en vue d'améliorer les produits.

Attention

(Côté inférieur du lecteur)

Avant d'installer ou de raccorder l'appareil, lisez attentivement les précautions suivantes, ainsi que les pages 3 à 5 de ce mode d'emploi de manière à en garantir une utilisation correcte.

Effectuer correctement les connxions.

Il y a risque de blessures ou de dommages à l'appareil.

A utiliser uniquement sur des voitures a MASSE negative de 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.

Avant toute connexion, debrancher le cable de la BORNE negative de la batterie.

Il y a risque de choc électrique ou de blessure par courts-circuits.

NE PAS Denuder les CABLES electriques.

Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de la capacité de courant et, par suite, d'incendie ou de choc électrique.

NE PAS Endommager de conduites ni de CABLES LORS du FORAGE des TROUS.

Lors du forage de trous dans le châssis est en vue de l'installation, veiller à ne pas entrer en contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de fils électriques. Le non-respect de cette précaution peut entraîner un incendie.

NE PAS Utiliser des ECROUS ni des boulons du circuit de freinage ou de direction pour les connexions de MASSE.

Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.

GARDER Les PETITS objects COMME les PILES hors de PORTEE des enfants.

L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.

NE PAS Installer a des endroits susceptibles d'entraver la conduite du vehicule, COMME le VOLANT ou le LEVIER de vitesses.

La vue vers l'avant pourrait être obstruée ou les mouvements gênés, etc., et provoquer un accident grave.

FAIRE installer le cablage et l'appareil par des experts.

Le câblage et l'installation de cet appareil requièrent des compétences techniques et de l'expérience. Pour garantir la sécurité, faire procéder à l'installation de cet appareil par le distributeur qui vous l'a vendu.

Utiliser les accessoires specifies et les installer correctement.

Utiliser uniquement les accessoires spécifiés. L'utilisation d'autres composants que les composants spécifiés peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l'appareil.

FAIRE Cheminer le cablage de manière a NE PAS le coincer CONTRE une ARETE metallique.

Faire cheminer les câbles à l'écart des pièces mobiles (comme les rails d'un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les câbles. Si un câble passe dans un orifice métallique, utilisez un passacloison en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l'orifice.

NE PAS Installer a des endroits tres humides ou poussiereux.

Eviter d'installer l'appareil à des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risque de provoquer une défaillance.

Précautions

• Veillez à débrancher le câble du pôle négatif (-) de la batterie avant d'installer le CDE-9874R/CDE-9874RR/CDE-9874RB/CDE-9872R/CDE-9872RM/CDE-9872RE. Ceci réduit les risques d'endommager l'unité en cas de court-circuit.
• S'assurer de connecter les conducteurs codés en couleur en se conformant au schéma. Des connexions incorrectes peuvent occasionner le mauvais fonctionnement de l'unité ou le dégât du système électrique du véhicule.
• Lors de la connexion des câbles au système électrique du véhicule, il faut être conscient des composants installés en usine (tel qu'un ordinateur de bord). S'assurer de ne pas brancher à ces conducteurs pour fournir l'alimentation à cette unité. Lorsque vous raccordez le CDE-9874R/CDE-9874RR/CDE-9874RB/CDE-9872R/CDE-9872RM/CDE-9872RE au boîtier à fusible, assurez-vous que le fusible du circuit désigné pour le CDE-9874R/CDE-9874RR/CDE-9874RB/CDE-9872R/CDE-9872RM/CDE-9872RE possède l'ampérage approprié. Sinon, l'unité et/ou le véhicule peuvent être endommagés. En cas de doute, consulter le revendeur Alpine.
• Le CDE-9874R/CDE-9874RR/CDE-9874RB/CDE-9872R/CDE-9872RM/CDE-9872RE utilise des prises femelles de type RCA pour la connexion à d'autres unités (par exemple à un amplificateur) équipées de connecteurs RCA. Un adaptateur peut être nécessaire pour le connecter à d'autres unités. Si c'est le cas, contacter le revendeur agréé Alpine pour obtenir de l'assistance technique.
• S'assurer de connecter les câbles d'enceinte (-) à la borne d'enceinte (-). Ne jamais connecter les câbles d'enceinte du canal gauche et droit l'un à l'autre ou à la carrosserie du véhicule.

Important

Veuillez inscrire le numéro de série de votre appareil dans l'espace prévu ci-contre et conservez-le soigneusement dans vos archives. Le numéro de série ou la plaquette sur laquelle il est gravé se trouve sur le dessous de l'appareil.

NUMERO DE SÉRIE:

DATE D'INSTALLATION :

INSTALLATEUR :

LIEU D'ACHAT:

Attention

Quand vous installez cet appareil dans votre véhicule, ne retirez pas le panneau avant amovible.

Si vous le retirez pendant l'installation, vous risquez d'exercer une trop forte pression et de plier la plaque en métal qui le maintient en place.

• L'unité principale doit être fixée à moins de 35 degrés du plan horizontal, de l'arête vers l'avant.

• Si la gaine de montage installée n’épouse pas bien la forme du tableau de bord, les plaques de compression peuvent être légèrement pliées pour remédier au problème.

Enlevez la gaine de montage de l'unité principale (voir « Dépose » à la page 27). Glissez la gaine de montage dans le tableau de bord et fixez-la à l'aide des attaches en métal.

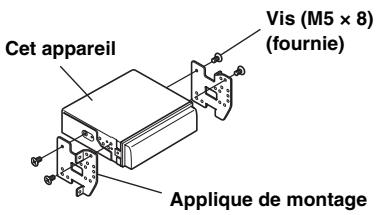

Si votre véhicule possède un support, installez le long boulon à tête hexagonale sur le panneau arrière du CDE-9874R/CDE-9874RR/CDE-9874RB/CDE-9872R/CDE-9872RM/CDE-9872RE et placez le capuchon de caoutchouc sur le boulon. Si le véhicule ne possède pas de support de montage, renforcez l'appareil principal avec une attache de montage métallique (non fournie). Raccordez tous les fils du CDE-9874R/CDE-9874RR/CDE-9874RB/CDE-9872R/CDE-9872RM/CDE-9872RE en suivant les instructions de la section RACCORDEMENTS.

• Pour la vis*, procurez-vous une vis appropriée à l'emplacement d'installation du chassis.

Insérez le CDE-9874R/CDE-9874RR/CDE-9874RB/CDE-9872R/CDE-9872RM/CDE-9872RE dans le tableau de bord en le faisant glisser. Quand l'appareil est installé, vérifie que les tiges de verrouillage sont parfaitement posées à la position abaissée. Pour cela, appuyez fermement sur l'appareil tout en abaissant la tige de verrouillage à l'aide d'un petit tournevis. De cette façon, l'appareil sera convenablement fixé et il ne risquera pas de tomber accidentellement du tableau de bord. Installez le panneau avant amovible.

Tige de verrouillage

Dépose

1. Déposez le panneau avant amovible.
2. Utilisez un petit tournevis (ou objet similaire) pour soulever les vis vers le haut (voir illustration ci-dessus). Chaque fois qu'une vis est débloquée vers le haut, tirez légèrement sur l'appareil pour qu'il ne se rebloque pas avant de dévisser la vis suivante.
3. Extrayez l'appareil, en le maintenant déverrouillé.

Cadre de panneau avant

Raccordements

* Lorsque le subwoofer est désactivé (OFF) : le son est produit dans les enceintes arrière. Lorsque le subwoofer est activé (ON) : le son est produit dans le subwoofer. * Lorsque le subwoofer est déactivé (OFF) : le son est produit dans les enceintes avant. Lorsque le subwoofer est activé (ON) : le son est produit dans le subwoofer. Pour des informations supplémentaires concernant l'activation ou la déactivation du subwoofer, reportez-vous à la section « Activation et déactivation du subwoofer » à la page 17.

Connecteur direct iPod

Contrôle les signaux de l'iPod.

Raccordez-le à un iPod ou à un boîtier Bluetooth en option. Pour utiliser un téléphone portable mains libres, vous devez avoir connecter à un boîtier Bluetooth en option. Pour plus de détails sur la méthode de connexion, reportez-vous au mode d'emploi du boîtier Bluetooth. Vous pouvez également raccorder ce connecteur à un appareil externe (un lecteur portable, par exemple) à l'aide du câble d'interface iPod/RCA (vendu séparément).

• Reportez-vous à la section « Réglage du mode AUX+ SETUP » (page 18).

AUX+ ON : Lorsqu'un appareil externe est raccordé.

AUX+ OFF : Lorsqu'un iPod est raccordé.

② Prise d'antenne ③ Fil d'entrée d'interruption audio (Rose/Noir)

Connectez ce fil à la sortie d'interface audio d'un téléphone portable qui assure une mise à la terre quand un appel est reçu.

Fil de mise sous tension à distance (Bleu/Blanc)

Connectez ce fil au fil de mise sous tension à distance de votre amplificateur ou processeur de signal.

Fil d'alimentation commutée (Allumage) (Rouge)

Connectez ce fil à une borne ouverte sur la boîte à fusible du véhicule ou à une autre source d’énergie inutilisée qui fournit (+) 12V uniquement lorsque l’allumage est mis sous tension ou réglé sur la position accessoire.

Fil de terre (Noir)

Connectez ce fil à une bonne masse du châssis sur le véhicule. Assurez-vous que la connexion est établie à un métal nu et solidement fixé en utilisant une vis pour feuille métallique fournie.

Fil d'antenne électrique (Bleu)

Connectez ce fil à la borne +B de l'antenne électrique éventuelle.

• Ce fil doit uniquement être utilisé pour commander l'antenne électrique du véhicule. N'utilise pas ce fil pour mettre sous tension un amplificateur, un processeur de signal, etc. ⑧ Fil de commande d'extinction progressive (Orange) (CDE-9874RB uniquement)

Ce fil peut être raccordé au fil d'éclairage du combiné d'instruments du véhicule. Cela permettra à la commande d'extinction progressive de diminuer le rétroéclairage de l'appareil.

9 Fil de la batterie (Jaune) Connectez ce fil à la borne positive (+) de la batterie du véhicule. 10 Connecteur d'alimentation ISO ⑪ Connecteur ISO (Sortie d'enceinte)

12 Fil de sortie de l'enceinte arrêté gauche (+) (Vert) ⑬ Fil de sortie de l'enceinte arrêté gauche (-) (Vert/Noir) 14 Fil de sortie de l'enceinte avant gauche (+) (Blanc) ⑤ Fil de sortie de l'enceinte avant gauche (-) (Blanc/Noir) 16 Fil de sortie de l'enceinte avant droite (-) (Gris/Noir) ⑰ Fil de sortie de l'enceinte avant droite (+) (Gris) 18 Fil de sortie de l'enceinte arrêté droite (-) (Violet/Noir) 19 Fil de sortie de l'enceinte arrêté droite (+) (Violet) 20 Connecteur de l'interface de télécommande au volant

Vers le boîtier d'interface de la télécommande au volant.

② Portefusible (10A) 22 Connecteurs RCA de sortie des enceintes avant (Série CDE-9874 uniquement)

ROUGE est droit et BLANC est gauche.

23 Connecteurs RCA de sortie des enceintes arrière/subwoofer (Série CDE-9874 uniquement) 23 Connecteurs RCA de sortie des enceintes avant/subwoofer (Série CDE-9872 uniquement)

ROUGE est droit et BLANC est gauche.

24 Connecteur d'alimentation 25 Câble d'extension RCA (vendu séparément) Câble de raccordement FULL SPEEDTM (KCE-422i) (vendu séparément) 27 Adaptateur d'antenne JASO/ISO (vendu séparément)

Selon le véhicule, un adaptateur d'antenne JASO/ISO peut être nécessaire.

28 Borne d'entrée AUX (Série CDE-9874 uniquement)

Cette borne permet l'entrée audio d'un équipement externe (tel qu'un lecteur portable) à l'aide d'un câble de conversion disponible dans le commerce.

Pour que le système audio capte les parasites externes.

• Installez l'appareil et acheminez les câbles à au moins 10 cm de distance du faisceau de câbles de la voiture.
• Éloignez les câbles d'alimentation de la batterie le plus possible des autres câbles. Raccordez le fil de terre à un point métallique apparent (enlevez la couche de peinture, de saleté ou de graisse si nécessaire) du châssis de la voiture.
• Si vous ajoutez un filtré antiparasites en option, raccordez-le le plus loin possible de l'appareil. Contactez votre revendeur Alpine pour plus de détails sur les divers filtres antiparasites disponibles.
• Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.
