KD46NAI20 - Réfrigérateur-congélateur SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur combiné
Marque	Siemens
Modèle	KD46NAI20
Dimensions (H x L x P)	Environ 180 cm x 60 cm x 65 cm
Poids	Environ 80 kg
Alimentation électrique	220-240 V, 50 Hz, 10-16 A
Classe climatique	SN (10°C à 32°C), N, ST, T
Fluide frigorigène	R600a (inflammable, écologique)
Contenance utile totale	Environ 350 L (voir plaque signalétique)
Capacité de congélation max./24h	Indiquée sur la plaque signalétique
Système de dégivrage	No Frost automatique (congélateur), automatique (réfrigérateur)
Réglage température réfrigérateur	+2°C à +8°C (recommandé +4°C)
Réglage température congélateur	-16°C à -24°C (recommandé -18°C)
Supercongélation	Oui, activation manuelle, arrêt automatique après 2,5 jours
Superréfrigération	Oui, durée environ 6 heures
Éclairage	LED, sans entretien
Alarmes	Porte, température (sonore et visuelle)

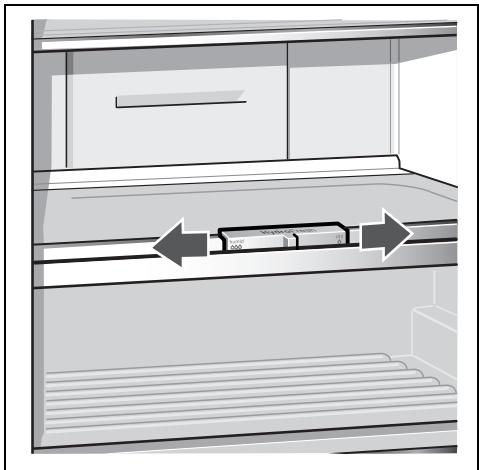

Équipement	Bac à légumes avec régulateur d'humidité, clayettes en verre, distributeur de glaçons, porte-bouteilles
Nettoyage	Eau tiède et produit vaisselle neutre ; ne pas utiliser de nettoyeur vapeur
Consignes de sécurité	Ne pas endommager le circuit frigorifique, ne pas utiliser d'appareils électriques à l'intérieur, ne pas stocker de substances explosives
Pièces détachées et réparabilité	Pièces d'origine fabricant ; réparations par SAV ou personnel qualifié
Garantie	Carnet de garantie fourni ; SAV joignable via les coordonnées dans la notice
Informations générales	Appareil domestique, conforme à la directive 2004/108/CE, classe de protection I

FOIRE AUX QUESTIONS - KD46NAI20 SIEMENS

Comment régler la température du réfrigérateur ?

Appuyez sur la touche de réglage de la température (1) jusqu'à la valeur souhaitée entre +2°C et +8°C. La température réglée s'affiche. La recommandation est +4°C.

Que faire en cas d'alarme sonore ?

L'alarme sonore retentit en cas de température trop élevée dans le congélateur ou si la porte reste ouverte. Appuyez sur la touche d'alarme (3) pour l'arrêter. Vérifiez la cause : porte ouverte, grande quantité d'aliments frais, ventilation obstruée.

Comment activer la supercongélation ?

Appuyez sur la touche « super » (6) du compartiment congélateur. Le voyant s'allume. La supercongélation se désactive automatiquement après 2,5 jours. Idéal avant de congeler de grandes quantités d'aliments frais.

Comment nettoyer l'appareil ?

Éteignez l'appareil et débranchez-le. Utilisez un chiffon doux, de l'eau tiède et un produit vaisselle neutre. Ne nettoyez pas au lave-vaisselle les clayettes et bacs. N'utilisez jamais de nettoyeur vapeur ni de produits abrasifs.

Que faire si l'éclairage LED ne fonctionne pas ?

L'éclairage LED est sans entretien. S'il est défectueux, contactez le service après-vente. Vérifiez aussi que la porte n'est pas restée ouverte trop longtemps (l'éclairage s'éteint automatiquement après 10 minutes).

Comment économiser de l'énergie avec cet appareil ?

Placez l'appareil dans un endroit sec, à l'abri du soleil et des sources de chaleur. Laissez refroidir les plats chauds avant de les ranger. Ouvrez la porte le moins possible. Nettoyez régulièrement l'arrière de l'appareil.

Pourquoi mon congélateur ne dégivre-t-il pas automatiquement ?

Le système No Frost dégivre automatiquement. Si l'évaporateur est trop givré, procédez à un dégivrage manuel : sortez les aliments, éteignez l'appareil, laissez la porte ouverte environ 20 minutes, épongez l'eau, puis remettez en service.

Quelle est la capacité maximale de congélation en 24h ?

La capacité de congélation maximale est indiquée sur la plaque signalétique à l'intérieur de l'appareil. Pour l'utiliser, activez la supercongélation 24 heures avant d'ajouter des aliments frais.

L'appareil fait du bruit, est-ce normal ?

Oui, certains bruits sont normaux : bourdonnement du moteur, clapotis du fluide frigorigène, cliquetis des interrupteurs, craquement du dégivrage. Si le bruit est excessif, vérifiez que l'appareil est d'aplomb et n'est pas en contact avec des meubles.

Comment contacter le service après-vente Siemens ?

Les coordonnées du SAV sont dans le carnet fourni. Pour la France : 01 40 10 12 00, Belgique : 070 222 142, Suisse : 0848 840 040. Ayez à disposition le numéro de série (E-Nr.) et le numéro de fabrication (FD) situés sur la plaque signalétique.

MODE D'EMPLOI KD46NAI20 SIEMENS

Mode d'emploi

KD..N..

Réfrigérateur / Congélateur combiné

Consignes de sécurité et avertissements 3

Conseil pour la mise au rebut 6 Étendue des fournitures 6

Contrôler la température ambiante et l'aération 7

Branchement de l'appareil 7

Présentation de l'appareil 8

Enclenchement de l'appareil 9

Réglage de la température 10

Fonction alarme 10

Contenance utile 11

Le compartiment réfrigérateur 12

Capacité de congélation maximale 13

Congélation et rangement 13

Congélation de produits frais 14

Supercongélation 15

Décongélation des produits 15

Équipement 16

Arrêt et remisage de l'appareil 17

Si vous dégivrez l'appareil 17

Nettoyage de l'appareil 17

Éclairage (LED) 18

Économies d'énergie 19

Bruits de fonctionnement 19

Remédier soi-même aux petites

pannes 20

Service après-vente 24

Prescriptions d'hygiène alimentaire

conformément à la réglementation française visant à empêcher la présence de listerias dans le compartiment réfrigérateur, nous vous remercions de respecter les consignes suivantes :

Nettoyez fréquemment

le compartiment intérieur du réfrigérateur à l'aide d'un détergent non agressif, ne provoquant pas d'oxydation des pièces métalliques (utilisez par exemple de l'eau tiède additionnée d'un peu de produit à vaisselle).

Ensuite, désinfectez avec de l'eau additionnée de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigérateurs (avant d'utiliser ce produit sur les pièces métalliques, faites un test de compatibilité à un endroit peu visible).

Enlevez les emballages commerciaux avant de mettre les produits alimentaires dans le compartiment réfrigérateur (par exemple le carton qui réunit les pots de yaourt). Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballés ou rangés dans des récipients à couvercle.

Avant de préparer des plats et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d'autres plats, lavez-vous à nouveau les mains. Lavez-les encore une fois avant de prendre un repas. Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.).

Consignes de sécurité et avertissements

Avant de mettre l'appareil en service

Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elles contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserver ces documents en vue d'une réutilisation ultérieure ou pour le cas où l'appareil changerait de propriétaire.

Sécurité technique

Cet appareil contient une petite quantité d'un fluide réfrigérant écologique mais inflammable, le R 600a. Pendant le transport et la mise en place de l'appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s'enflammer.

Si l'appareil est endommagé

éloignez de l'appareil toute flamme nue ou source d'inflammation, aérez bien la pièce pendant quelques minutes, éteignez l'appareil puis débranchez la fiche mâle de la prise de courant, prévenez le service après-vente.

Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite.

Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

Si le cordon d'alimentation électrique de cet appareil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l'utilisateur.

Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires.

Il ne faut utiliser que les pièces d'origine du fabricant. Le fabricant ne garantit que les pièces d'origine car elles seules remplissent les exigences de sécurité.

S'il faut allonger le cordon de raccordement au secteur avec un prolongateur, procurez-le-vous exclusivement auprès du service après-vente.

Pendant l'utilisation

N'utilisez pas d'appareils électriques à l'intérieur de l'appareil (par ex. appareils de chauffage, machine à glaçons, etc.). Risque d'explosion ! Ne dégivrez ni ne nettoyez jamais l'appareil avec un nettoyeur à vapeur ! La vapeur risque d'atteindre des pièces électriques et de provoquer un court-circuit. Risque d'électrocution ! Pour détacher le givre ou les couches de glace, n'utilisez jamais d'objets pointus ou représentant des arêtes vives. Vous risqueriez d'endommager les tuyaux de fluide réfrigérant. Le fluide réfrigérant en train de jaillir risque de s'enflammer ou de provoquer des lésions oculaires. Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aérosols) ni produits explosifs. Risque d'explosion ! Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer. Pour dégivrer et nettoyer l'appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l'appareil, tirez sur la fiche mâle et non pas sur son cordon.

Stockez les boissons fortement alcoolisées en position verticale dans des récipients bien fermés. L'huile et la graisse ne doivent pas entrer en contact avec les parties en matières plastiques et le joint de porte, car ils pourraient les endommager. Ne recouvrez et n'obstruez jamais les orifices de ventilation de l'appareil. Cet appareil ne doit pas être utilisé par des personnes (enfants compris) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles ont reçu des instructions sur l'utilisation de l'appareil. Dans le compartiment congélateur, ne stockez pas de boissons gazeuses en bouteilles ou en canettes, car elles pourraient éclater. Ne portez jamais de produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélateur. Risque d'engelures ! Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l'évaporateur, etc. Risque d'engelures !

Les enfants et l'appareil

Ne confiez jamais l'emballage et ses pièces constitutives aux enfants. Ils risquent de s'étouffer avec les cartons pliants et les feuilles de plastique ! L'appareil n'est pas un jouet pour enfants ! Appareils équipés d'une serrure : rangez la clé hors de portée des enfants !

Dispositions générales

L'appareil convient pour

Réfrigérer et congeler des aliments, préparer des glaçons.

Cet appareil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique.

L'appareil a été antiparasité conformément à la directive UE 2004/108/CE.

Le circuit frigorifique a subi un contrôle d'étanchéité.

Ce produit est conforme aux dispositions de sécurité applicables visant les appareils électriques (EN 60335-2-24).

Conseil pour la mise au rebut

Mise au rebut de l'emballage

L'emballage protège votre appareil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous : à éliminer l'emballage dans le respect de l'environnement.

Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Mise au rebut de l'ancien appareil

Les appareils usagés ne sont pas des déchets dénués de valeur ! Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières.

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Mise en garde

Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranchez sa fiche mâle.
2. Sectionnez son câble d'alimentation et retirez-le avec la fiche mâle.
3. Pour dissuader les enfants de grimper dans l'appareil, ne retirez pas les clayettes et les bacs !
4. Ne permettez pas aux enfants de jouer avec l'appareil lorsqu'il ne sert plus. Risque d'étouffement !

Les appareils réfrigérants contiennent du fluide réfrigérant. L'isolant contient des gaz. Il faut que le fluide réfrigérant et les gaz soient éliminés dans les règles de l'art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé.

Étendue de la fourniture

Après avoir déballé, vérifiez toutes les pièces pour détecter d'éventuels dégâts dus au transport.

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

La livraison comprend les pièces suivantes :

Appareil indépendant, sachet avec visserie de montage, équipement (selon le modèle), notice d'utilisation, notice de montage, carnet de service après-vente, pièce annexe de la garantie, informations relatives à la consommation d'énergie et aux bruits.

Contrôler la température ambiante et l'aération.

Température ambiante

L'appareil a été conçu pour une catégorie climatique précise. Suivant la catégorie climatique, l'appareil est utilisé dans les températures ambiantes suivantes.

La catégorie climatique de l'appareil figure sur sa plaque signalétique, Fig. 13.

Catégorie climatique	Température ambiente admissible
SN	+10 °C à 32 °C
N	+16 °C à 32 °C
ST	+16 °C à 38 °C
T	+16 °C à 43 °C

Remarque

L'appareil est entièrement fonctionnel à l'intérieur des limites de température ambiante prévues dans la catégorie climatique indiquée. Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il est possible d'exclure que l'appareil s'endommage jusqu'à une température de +5 °C.

Aération

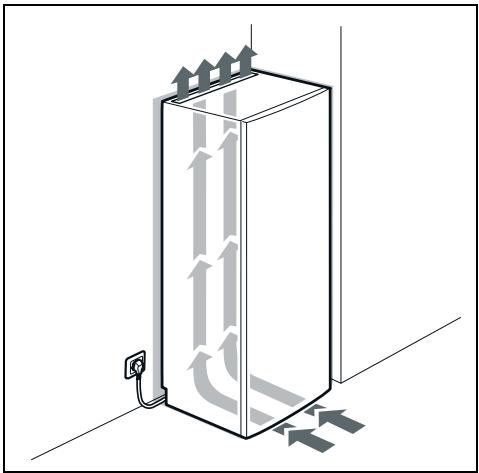

Fig. 3

L'air situé contre la paroi arrière et les parois latérales de l'appareil s'échauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvrez ni n'obstruez jamais les orifices d'aération de l'appareil.

Branchement de l'appareil

Après l'installation de l'appareil en position verticale, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l'huile présente dans le compresseur se déplace vers le circuit frigorifique.

Avant la première mise en service, nettoyez le compartiment intérieur de l'appareil. (Voir le chapitre « Nettoyage de l'appareil ».)

Branchement électrique

La prise doit être proche de l'appareil et demeurer librement accessible même après avoir installé ce dernier.

L'appareil est conforme à la classe de protection I. Raccordez l'appareil au courant alternatif 220-240 V / 50 Hz, via une prise femelle installée réglementairement et comportant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 A à 16 A.

Sur les appareils qui fonctionneront dans des pays non européens, il faut vérifier que la tension et le type de courant mentionnés sur la plaque signalétique correspondent bien avec celle et celui offerts par votre secteur. Vous trouvez ces indications sur la plaque signalétique. Fig. 13

Mise en garde

Il ne faut en aucun cas raccorder l'appareil à des fiches électroniques d'économie d'énergie.

Nos appareils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoïdal. Directement raccordées au réseau public, les installations photovoltaïques font appel à des onduleurs pilotés par le secteur. Dans les solutions en îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d'un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoïdal.

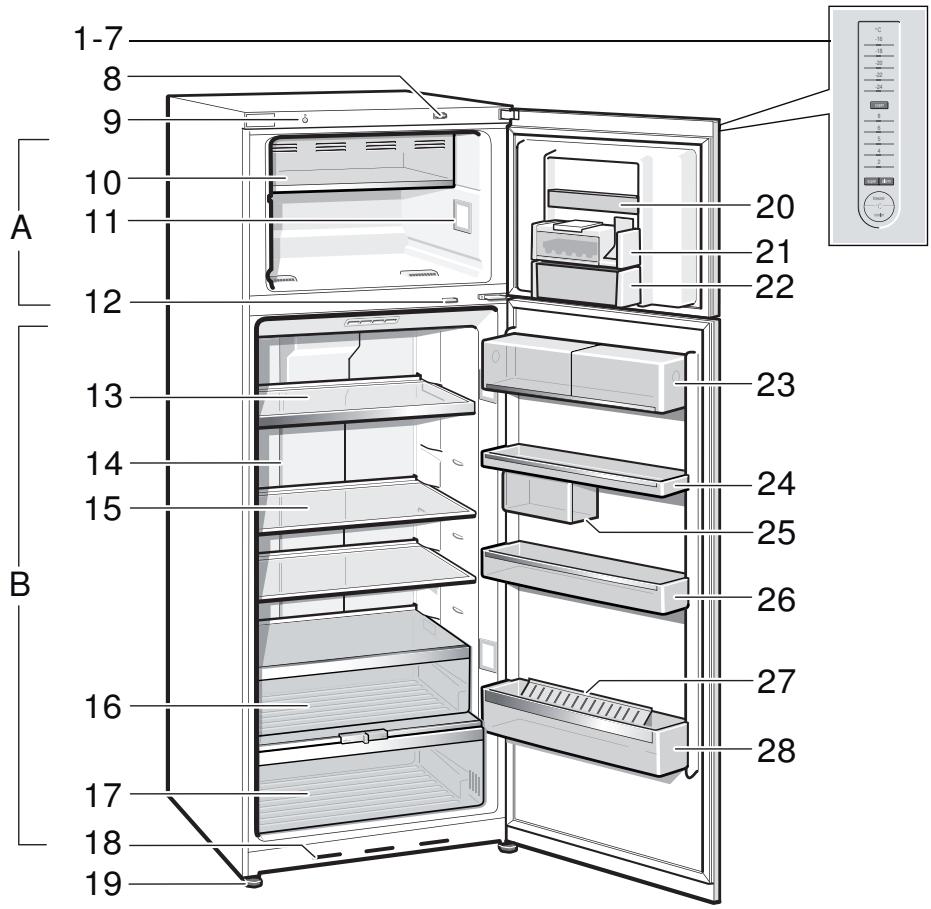

Présentation de l'appareil

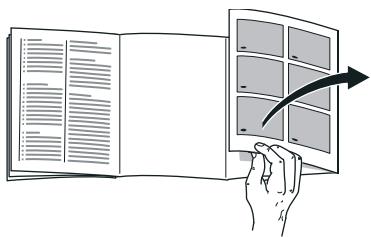

Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d'utilisation vaut pour plusieurs modèles.

L'équipement des modèles peut varier.

Selon le modèle, l'appareil peut différer du contenu des illustrations.

Fig. 1

1-7 Éléments de commande 8 Interrupteur d'éclairage du compartiment congélateur 9 Touche Marche / Arrêt 10 Compartiment de congélation rapide 11 Éclairage (LED) 12 Interrupteur d'éclairage du compartiment réfrigérateur 13 Clayette extractible en verre 14 Orifice de sortie d'air 15 Clayettes du compartiment réfrigérateur 16 Compartiment froid 17 Bac à légumes 18 Orifice d'apport et d'évacuation d'air 19 Pied à vis 20 Rangement en contre-porte 21 Distributeur de glaçons 22 Bac à glaçons 23 Casier à beurre et à fromage

24 Balconnet à œufs 25 Balconnet en contre-porte 26 Rangement en contre-porte 27 Porte-bouteilles 28 Clayette à grandes bouteilles

A Compartiment congélateur B Compartiment réfrigérateur

Éléments de commande

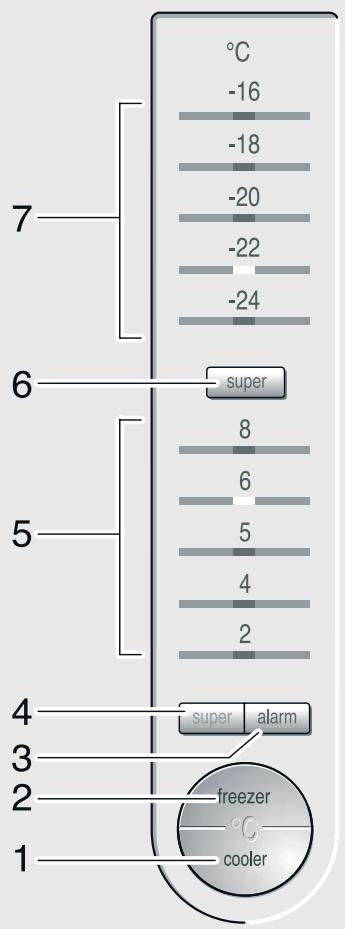

Fig. 2

1 Touche de réglage de la température dans le compartiment réfrigérateur

Cette touche sert à régler la température du compartiment réfrigérateur.

2 Touche de réglage de la température

Cette touche sert à régler la température du compartiment congélateur.

3 Touche d'alarme

Sert à désactiver l'alarme sonore (voir le chapitre « Fonction alarme »).

4 Touche « super » compartiment réfrigérateur

Pour allumer et éteindre la superréfrigération.

5 Affichage de la température régnant dans le compartiment réfrigérateur

Les chiffres correspondant aux températures °C réglées dans le compartiment réfrigérateur.

6 Touche « Super » (compartiment congélateur)

Pour allumer et éteindre la supercongélation.

7 Affichage de la température régnant dans le compartiment congélateur

Les chiffres correspondant aux températures °C réglées dans le compartiment congélateur.

Remarque

Si l'appareil ne sert pas pendant un certain temps, l'affichage sur le bandeau de commande passe en mode Économie d'énergie.

Enclenchement de l'appareil

Appuyez sur la touche Marche / Arrêt 1/9.

L'alarme sonore retentit. L'alarme sonore cesse de retentir après avoir appuyé sur la touche d'alarme 2/3.

La touche d'alarme 2/3 s'allume jusqu'à ce que la température réglée soit atteinte.

Le fabricant recommande les températures suivantes :

• Compartiment réfrigérateur : +4 °C, compartiment congélateur : -18 °C.

Remarques concernant le fonctionnement de l'appareil

• Après son allumage, l'appareil peut avoir besoin de plusieurs heures pour atteindre les températures réglées. Grâce au système No Frost entièrement automatique, le compartiment congélateur ne se couvre pas de givre. Il n'est plus nécessaire de dégivrer.

L'appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d'eau dans la zone du joint de porte. Si la porte du compartiment congélateur ne se laisse pas immédiatement rouvrir après l'avoir fermée, attendez un moment pour laisser à la dépression régnant dans le compartiment le temps de se résorber.

Réglage de la température

Fig. 2

Compartiment réfrigérateur

La température est réglable entre +2 °C et +8 °C.

Appuyez sur la touche de réglage de la température 1 jusqu'à ce que la température souhaitée soit réglée dans le compartiment réfrigérateur. L'appareil mémorise la valeur réglée en dernier.

La température réglée s'affiche à l'affichage de température 5.

Nous recommandons de régler le compartiment réfrigérateur sur +4 °C (réglage usine).

Évitez de stocker les produits alimentaires délicats à une température supérieure à +4 °C.

La température est réglable entre -16 °C et -24 °C.

Appuyez sur la touche de réglage de la température 2 jusqu'à ce que la température souhaitée soit réglée dans le compartiment congélateur. L'appareil mémorise la valeur réglée en dernier.

La température réglée s'affiche à l'affichage de température 7.

Nous recommandons de régler le compartiment congélateur sur -18 °C (réglage usine).

Fonction alarme

L'alarme sonore retentit lorsque cette dernière monte trop dans le compartiment congélateur.

Éteindre l'alarme sonore

Fig. 2

Le fait d'appuyer sur la touche d'alarme 3 éteint l'alarme sonore.

Alarme relative à la porte

L'alarme de porte s'active si une porte de l'appareil reste ouverte plus d'une minute. Refermer la porte suffit pour que l'alarme sonore cesse.

Alarme de température

L'alarme de température s'active si la température a trop monté dans le compartiment congélateur.

Touche Alarme	Indicateur de température	Explication
allumé	clignotant	Alarme de température : Les produits congelés ne risque nt pas de s'abîmer.
clignoitant	clignotant	Alarme début de décongélation : Les produits congelés risquent de s'abîmer.
clignoitant	allumé	Alarme début de décongélation : Par le passé, la température a tr op monté. Les produits congelés risquent de s'abîmer.

Alarme relative à la température

L'alarme peut s'activer dans les cas suivants, sans que cela signifie que les produits congelés risquent de s'abîmer :

Lors de la mise en service de l'appareil. Lors du rangement de grandes quantités de produits frais. Lorsque la porte du compartiment congélateur est restée trop longtemps ouverte.

Avertissement (amorce de décongélation)

Si le goût, l'odeur et l'aspect des produits n'ont pas changé, vous pouvez les faire cuire ou rôtir puis les recongeler. N'utilisez pas la durée de conservation dans son intégralité.

Remarque

Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage).

N'utilisez pas la durée de conservation dans son intégralité.

Contenance utile

Vous trouverez les indications relatives à la contenance utile sur la plaque signalétique de votre appareil. Fig. 13

Utiliser l'intégralité du volume de congélation

Pour pouvoir ranger la quantité maximale de produits congelés, vous pouvez retirer les pièces composant l'équipement suivantes.

Pour retirer les pièces d'équipement

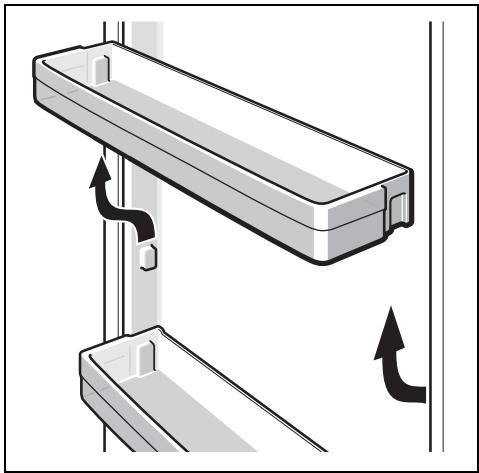

Vous pouvez sortir le rangement en contre-porte. Fig. 4. Sur les appareils avec distributeur de glaçons, il est possible de retirer ce dernier. Fig. 5

Le compartiment réfrigérateur

Le compartiment réfrigérateur est l'endroit idéal où ranger les plats finis de préparer, les pâtisseries, conserves, le lait condensé, le fromage dur, les fruits et légumes craignant le froid ainsi que les agrumes.

Consignes de rangement :

Rangez les aliments si possible bien emballés ou bien couverts. Ils garderont ainsi arôme, couleur et fraîcheur. Ceci empêche en outre que certains aliments ne communiquent leur goût à d'autres et que les pièces en plastique changent anormalement de couleur.

Remarque

Évitez que les produits alimentaires entrent en contact avec la paroi arrière. Cela gênerait sinon la circulation de l'air. Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrière.

Tenez compte des différentes zones froides dans le compartiment réfrigérateur !

L'air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent :

La zone la plus froide

se trouve dans le compartiment intérieur, contre la paroi arrière et dans le compartiment froid. Fig. 1/16

Remarque

Dans la zone la plus froide, rangez les aliments délicats (par ex. le poisson, la charcuterie, la viande).

Zone la moins froide

elle se trouve complètement en haut, contre la porte.

Remarque

Rangez dans la zone la moins froide par ex. le fromage et le beurre. Ainsi, au moment de servir, le fromage conservera tout son arôme et le beurre restera tartinable.

Super-réfrigération

Pendant la super-réfrigération, la température dans le compartiment réfrigérateur descend le plus bas possible pendant env. 6 heures. Ensuite, l'appareil commute sur la température réglée avant que vous n'activiez la super-réfrigération.

Activez la super-réfrigération par exemple

avant de ranger de grandes quantités d'aliments. avant de réfrigérer rapidement des boissons.

Allumage et extinction

Fig. 2

Appuyez sur la touche « super » 4.

Le voyant de la touche est allumé si vous avez activé la super-réfrigération.

Utilisation du compartiment congélateur

Sert à ranger des produits surgelés. Sert à confectionner des glaçons. - Pour congeler des produits alimentaires.

Remarque

Veillez à ce que la porte du compartiment congélateur soit correctement fermée! Si cette porte reste ouverte, les produits surgelés dégèleront. Le compartiment congélateur se givre fortement. En outre: gaspillage d'énergie dû à une consommation élevée d'électricité!

Capacité de congélation maximale

Sur la plaque signalétique, vous trouverez des indications concernant la capacité de congélation maximale en 24 heures. Fig. 18

Congélation et rangement

Achats de produits surgelés

Leur emballage doit être intact. Ne dépassez pas la date limite de conservation. Il faut que la température dans le congélateur bahut du supermarché soit de -18 °C ou encore plus basse. Utilisez de préférence un sac isotherme pour le transport, puis rangez les produits le plus rapidement possible dans le compartiment congélateur.

Consignes de rangement

Congelez des quantités importantes de produits alimentaires dans le compartiment de congélation rapide. C'est là que la congélation est la plus rapide, ce qui préserve en même temps les aliments.

Veillez à ce que les produits congelés n'entrent pas en contact avec des produits frais.

Congélation de produits frais

Pour congeler les aliments, n'utilisez que des aliments frais et d'un aspect impeccable.

Il faudrait blanchir les légumes avant de les congeler, pour préserver au mieux leur valeur nutritive, leur arôme et leur teinte. Il n'est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges.

Vous trouverez en librairie toute une bibliographie sur la congélation et le blanchiment.

Remarque

Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congelés.

Se prêtent à la congélation : pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires, œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisinés et restes de plats tels que les soupes, ragoûts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés. Ne se prêtent pas à la congélation : variétés de légumes habituellement dégustées crues telles que la salade ou les radis, œufs dans leur coque, raisins, pommes, poires et pêches entières, œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballer les surgelés

L'air ne doit pas pénétrer dans l'emballage pour que les aliments ne perdent pas leur goût ni ne sèchent pas.

1. Placez les aliments dans l'emballage.
2. Pressez pour chasser l'air. 3. Obturez l'emballage hermétiquement.
3. Indiquez sur l'emballage le contenu et la date de congélation.

Emballages adaptés :

Feuilles en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation.

Vous trouverez ces produits dans le commerce spécialisé.

Emballages inadaptés :

Le papier d'emballage, le papier sulfurisé, les feuilles de cellophane, les sacs poubelles et les sacs en plastique ayant déjà servi.

Moyens d'obturation adaptés :

Caoutchoucs, clips en plastique, ficelles, rubans adhésifs résistants au froid, ou assimilés.

Vous pouvez obturer les sachets et les feuilles en polyéthylène au moyen d'une thermosoudeuse.

Durée de conservation des produits surgelés

Elle dépend de la nature des aliments.

Si la température a été réglée sur -8 °C :

■ Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu'à 6 mois. Fromage, volaille, viande : jusqu'à 8 mois. Fruits et légumes : jusqu'à 12 mois.

Supercongélation

Il faudrait congeler les produits alimentaires à cœur le plus rapidement possible afin de préserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût.

Pour qu'il ne se produise pas d'augmentation indésirable de la température lorsque vous rangez des produits alimentaires frais, appuyez sur la touche de supercongélation quelques heures avant de les ranger. 4 à 6 heures suffisent généralement.

L'appareil fonctionne désormais en permanence. Le compartiment congélateur atteint une température très basse.

S'il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 24 heures avant de ranger des produits frais.

Si vous ne voulez congeler que de petites quantités d'aliments (jusqu'à 2 kg), vous n'avez pas besoin d'enclencher la supercongélation.

Remarque

Si vous avez activé la supercongélation, l'appareil peut fonctionner plus bruyamment.

Allumage et extinction

Fig. 2

Appuyez sur la touche « super » 6.

À l'enclenchement de la supercongélation, le voyant de la touche s'allume.

La supercongélation se désactive automatiquement au bout de 2 1/2 jours.

Décongélation des produits

Selon la nature et l'utilisation des produits surgelés, vous pouvez choisir entre plusieurs possibilités :

à la température ambiante, dans le réfrigérateur, dans le four électrique, avec ou sans ventilateur à air chaud, dans le micro-ondes.

Attention

Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage).

Dans ce cas, consommez-les nettement avant la date limite de conservation.

Équipement

Vous pouvez modifier suivant besoin l'agencement des clayettes du compartiment intérieur et l'agencement des récipients en contre-porte :

Tirez la clayette en avant, abaissez-la et faites-la basculer latéralement pour l'extraire. Soulevez le rangement en contre-porte puis extrayez-le. Fig. 4

Équipement spécial

(selon le modèle)

Retirer la clayette extractible en verre

Fig. 1/13

La clayette en verre se laisse retirer pour la nettoyer. Pour ce faire, tirez la clayette, soulevez-la à l'avant et retirez-la.

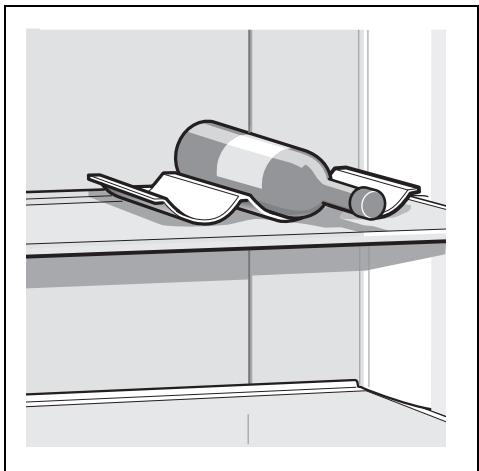

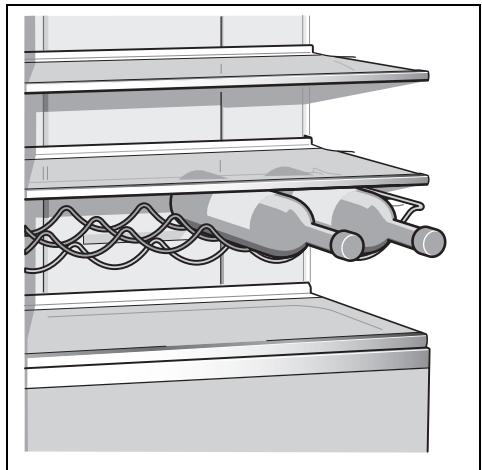

Clayette à bouteilles

Fig. 6 A/B

Cette clayette permet de ranger des bouteilles de manière sûre.

Compartiment froid

Fig. 1/16

Les températures régnant dans le compartiment froid sont plus basses que dans le compartiment réfrigérateur. Des températures inférieures à 0 °C peuvent également se manifester.

Idéal pour ranger le poisson, la viande et la charcuterie. Ne convient pas pour les salades, les légumes et les produits alimentaires qui craignent le froid.

Bac à légumes avec régulateur d'humidité

Fig. 7

Pour créer un climat de stockage optimal pour les légumes, la salade et les fruits, vous pouvez, en fonction de la quantité rangée, réguler l'humidité de l'air qui régnera dans le bac à légumes.

Petites quantités de produits alimentaires –

Poussez le curseur vers la gauche.

Grandes quantités de produits alimentaires –

Poussez le curseur vers la droite.

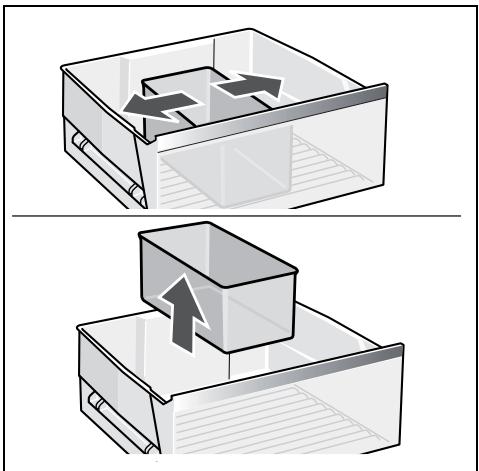

Insert pour tiroir

Fig. 9

Vous pouvez sortir l'insert.

Balconnet en contre-porte

Fig. 1/25

Idéal pour ranger des sucreries, épices et sauces toutes prêtes. Rangement possible, également, de cosmétiques.

Porte-bouteilles

Fig. 1/27

Le porte-bouteilles empêche ces dernières de se renverser lorsque vous ouvrez et refermez la porte.

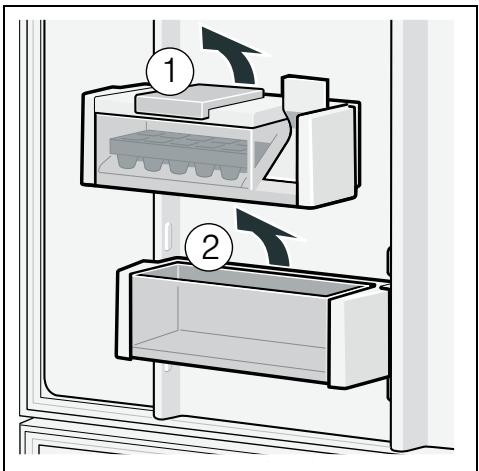

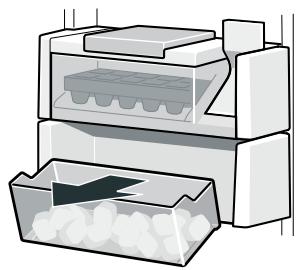

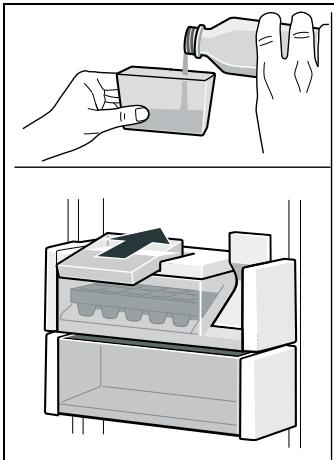

Distributeur de glaçons

Fig. 8

1. Retirez le réservoir d'eau et remplissez-le d'eau jusqu'au repère.
2. Par le biais de l'orifice de remplissage, videz prudemment l'eau dans le bac à glace. Veillez ce faisant à ce que l'eau ne coule pas dans le bac à glace ou contre ses parois, et qu'elle n'éclabousse pas. Les glaçons risqueraient sinon de coller les uns contre les autres ou contre le bac.
3. Une fois les glaçons formés, poussez le levier vers le bas et relâchez-le. Les glaçons se détachent et tombent dans le bac à glace.
4. Sortez les glaçons du bac à glace. Il faudrait prélever régulièrement les glaçons de la réserve pour les empêcher de coller les uns contre les autres.

Arrêt et remisage de l'appareil

Coupure de l'appareil

Fig. 1

Appuyez sur la touche Marche / Arrêt 9. Le groupe frigorifique et l'éclairage s'éteignent.

Remisage de l'appareil

Si l'appareil doit rester longtemps sans servir :

1. Éteignez l'appareil.
2. Débranchez la fiche maje du secteur ou ramenez le disjoncteur en position éteinte.
3. Nettoyez l'appareil.
4. Laissez la porte de l'appareil ouverte.

Si vous dégivrez l'appareil

Compartiment réfrigérateur

La décongélation a lieu automatiquement.

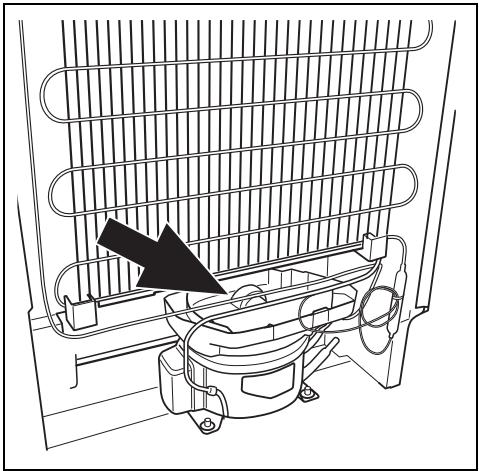

L'eau de condensation sort par l'orifice d'écoulement puis gagne le bac d'évaporation au dos de l'appareil.

Grâce au système No Frost entièrement automatique, le compartiment congélateur ne se couvre pas de givre. La nécessité de dégivrer disparaît.

Nettoyage de l'appareil

Attention

N'utilisez aucun produit de nettoyage contenant du sable, du chlorure ou de l'acide, ni aucun solvant. N'utilisez jamais d'éponges abrasives ou susceptibles de rayer.

Des zones corrodées pourraient apparaître sur les surfaces métalliques.

Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle. Ces pièces pourraient se déformer !

L'eau de nettoyage ne doit pas pénétrer dans

les ouïes aménagées dans la partie avant du fond du compartiment congélateur, dans les éléments de commande et dans l'éclairage.

Procédure :

1. Éteignez l'appareil avant de le nettoyer.
2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte !
3. Sortez les produits congelés et rangez-les dans un endroit frais. Posez les accumulateurs de froid (si fournis avec l'appareil) sur ces produits.
4. Ne nettoyez l'appareil qu'avec un chiffon doux, de l'eau tiède et du produit à vaisselle représentant un pH neutre. L'eau de nettoyage ne doit pas pénétrer dans l'éclairage.
5. N'essuyez le joint de porte qu'avec un chiffon et de l'eau propre ; ensuite, séchez-le à fond.
6. Après le nettoyage : rebranchez la fiche mâle de l'appareil puis réenclenchez-le.
7. Rangez à nouveau les produits surgelés dans les tiroirs.

Équipement

Pour nettoyer, il est possible de retirer toutes les pièces amovibles de l'appareil.

Retirer les clayettes en verre

Tirez les clayettes en verre vers vous puis extrayez-les.

Sortir les supports en contre-porte

Fig. 4

Soulevez les supports et retirez-les.

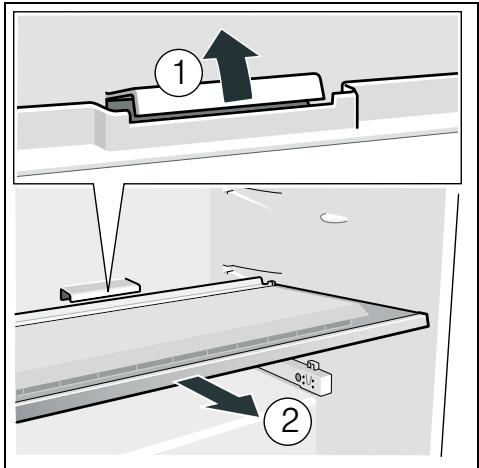

Retirer la clayette en verre du compartiment froid

Fig. 10

Poussez la fixation vers le haut et sortez la clayette en verre.

Remarque

Ne nettoyez pas la clayette en verre du compartiment froid sous l'eau du robinet.

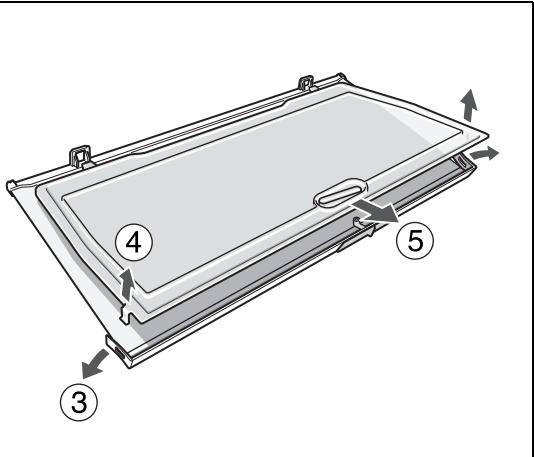

Extraire la clayette en verre au-dessus du tiroir à légumes

Fig. 11

Avant de pouvoir sortir la clayette en verre, extrayez le tiroir à légumes.

Il est possible de démonter la clayette en verre pour la nettoyer.

Éclairage (LED)

Votre appareil est équipé d'un éclairage par LED

ne demandant pas d'entretien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.

Économies d'énergie

• Placez l'appareil dans un local sec et aérable. Veillez à ce que l'appareil ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximité d'une source de chaleur (par ex. radiateur, cuisine). Utilisez le cas échéant une plaque isolante.
• Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment congélateur ! Rangez les produits surgelés dans le compartiment réfrigérateur pour qu'ils dégèlent. Utilisez l'excédent de froid pour refroidir les aliments. N'ouvrez la porte de l'appareil que le plus brièvement possible ! De temps en temps, nettoyez le dos de l'appareil, ici pour éviter une hausse de la consommation d'électricité. Si présent : Montez les écarteurs muraux pour parvenir à la quantité mentionnée d'énergie absorbée par l'appareil (voir la notice de montage). Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l'appareil. Dans ce cas, l'énergie absorbée peut différer légèrement. Il ne faut pas dépasser un écart de 75 mm.

Bruits de fonctionnement

Bruits parfaitement normaux

Bourdonnement sourd

Les moteurs tournent (par ex. groupes frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis

Le fluide frigorigène circule dans les tuyaux.

Cliquetis

Le moteur, les interrupteurs ou les électrovannes s'allument / s'éteignent.

Craquement

Le dégivrage automatique a lieu.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb

Veuillez mettre l'appareil d'aplomb à l'aide d'un niveau à bulle. Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous.

L'appareil touche quelque chose

Éloignez l'appareil de meubles ou d'appareils voisins.

Les bacs ou surfaces de rangement vacillent ou se coincent

Vérifiez les pièces amovibles puis remettez-les en place correctement.

Des bouteilles ou récipients se touchent

Éloignez légèrement les bouteilles ou récipients les uns des autres.

Remédier soi-même aux petites pannes

Avant d'appeler le service après-vente (SAV) :

Vérifiez s'il vous plaît si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent.

Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie.

Dérangement	Cause possible	Remède
La température devie fortement par rapport au réglage.		Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes.Si la température est trop élevé, vérifie au bout de seulement quelques heures si un rapprochement de la température a eu lieu.Si la température est trop BASSE, vérifie à nouveau la température le lendemain.
L'éclairage ne fonctionne pas.	L'éclairage par LED est défectueux.	Voir le chapitre « Éclairage (LED) » .
	L'appareil est restée ouverte trop longtemps.L'éclairage s'éteint au bout d'environ 10 minutes.	Après avoir fermé et ouvert l'appareil, l'éclairage fonctionne à nouveau.
Luminosité réduite des éléments de commande.	Si l'appareil ne sert pas pendant un certain temps, l'affichage sur le bandeau de commande passée en mode Économie d'énergie.	Dès que vous réutilisez l'appareil, par exemple dés que vous ouvrez une porte, l'affichage revient sur sa luminosité normale.
Aucunvoyant ne s'allume.	Coupure de courant;disjoncteur disjoncté;fichemàle pas complètement branchée dans la prise.	Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifiez les fusibles /disjoncteurs.
L'alarme sonoretentit.La touche d'alarme estallumée. Fig. 2/3	Dérangement :température excessive dans le compartmentingénélateur !	Pour désactiver l'alarme sonore,appuyez sur la touche d'alarme 3.
	L'appareil est ouvert.	Fermez l'appareil.
	Orifices d'entrée et desortinge d'air recouverts.	Veillez à ce que l'air puisse entrerter sorting librement.
	Vous avez mis d'un coup trop de produits à congeler.	Ne dépassez pas la capacitéde congélation maximale.
		Après avoir supprimé dérangement, la touche d'alarmés'éteint au bout d'un certain temps.
L'alarme sonore retentit. La touche d'alarme clignote. Fig. 2/3	Dérangement : température excessive dans le compartment congélateur ! Les produits surgelés risquent de s'abîmer !	Pour désactiver l'alarme sonore, appuyez sur la touche d'alarme 3. La touche d'alarme)cesse de clignoter. Remarque Vouces pouvez remettre à congelier les produits en partie ou intégralement dégelés à condition qu'ils ne soient pas restés dégelés (à +3 °C) plus d'un jour s'il s'agit de viande ou de poisson, ou plus de trois jours s'il s'agit d'autres produits. Si le goût, l'odeur et l'aspect n'ont pas changé, vous pouvez reconcogiler ces produits alimentaires apres les avoir faits cuire ou rôtir. N'utilisez pas la durée de conservation dans son intégralité.
	L'appareil est ouvert.	Fermez l'appareil.
	Orifices d'entrée et de sortie d'air recouverts.	Veillez à ce que l'air puisse entrer et sorting librement.
	Vouces avez mis d'un coup trop de produits à congelier.	Ne dépassez pas la capacité de conçélation maximale.
		Après avoir supprimé ce dérangement, la touche d'alarme s'éteint au bout d'un certain temps.
La température régnant dans le compartment congélateur est trop élevé.	You've ouvert féquèment l'appareil.	N'ouvrez pas l'appareil inutillement.
	Les orifices d'apport et d'évacuation d'air sont recouverts par des objets faisant obstacle.	Enlevez ces obstacles.
	You've mis une assez grande quantité d'aliments à congeler.	Ne dépassez pas la capacité de congélation maximale.
La portedu compartment congélateur est restée longtemps ouverte ; le compartment congélateur n'atteint plus la température.	L'évaporateur (le générateur de froid) équipant le système No Frost est tellement givré qu'il ne peut plus se dégivrer de façon entièrement automatique.	Pour dégiver r'l'évaporateur, sortez les produits alimentaires dans leurs casiers et rangez-les bien isolés dans un endroit frais. Éteignez l'appareil et éloignez-le du mur. Laissez la porte de l'appareil ouverte. Au bout de 20 minutes environ, l'eau de dégivrage commence à couler dans le bac d'évaporation au dos de l'appareil. Fig. 12 Pour éviter dans ce cas que le bac d'évaporation ne déborde, récapuérez cette eau à l'aide d'une éponge. L'évaporateur est entièrement dégivré lorsqu'il ne coule plus d'eau de dégivrage dans le bac d'évaporation. Nettoyez le compartment intéérieur. Remettez ensuite l'appareil en service.

Service après-vente

Pour connaître le service après-vente situé le plus près de chez vous, consultez l'annuaire téléphonique ou le réseau des services après-vente (SAV). Veuillez indiquer au SAV le numéro de série (E-Nr.) de l'appareil et son numéro de fabrication (FD).

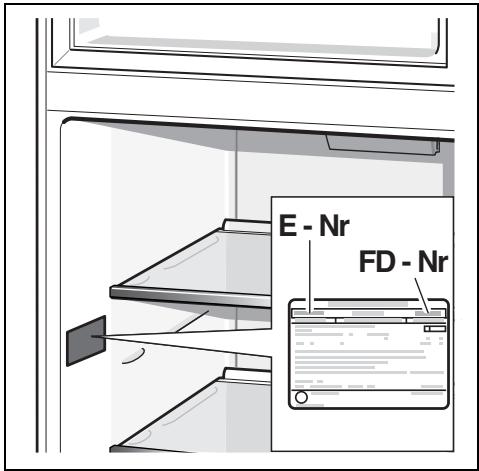

Vous trouverez ces indications sur la plaque signalétique, Fig. 13.

Aidez-nous à éviter des déplacements inutiles : indiquez les numéros de série et de fabrication. Vous économiserez ainsi des frais supplémentaires inutiles.

Commande de réparation et conseils en cas de dérangements

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

FR 0140101200

B 070222142

CH 0848 840 040

2 3

4

5

6/A

6/B

7

9

10

11

12

13
