HPS 8 WI BLANC - Subwoofer sans fil BOSTON ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Enceinte acoustique
Caractéristiques techniques principales	Haut-parleur de 8 pouces, technologie de haut-parleurs à large bande
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Dimensions : 22,9 x 22,9 x 22,9 cm
Poids	Environ 3,6 kg
Compatibilités	Compatible avec la plupart des amplificateurs audio
Type de batterie	Non applicable
Tension	Non applicable (enceinte passive)
Puissance	Puissance nominale de 100 watts
Fonctions principales	Restitution audio de haute qualité, design élégant
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Informations générales utiles	Idéale pour une utilisation domestique ou en studio, garantie de 2 ans

FOIRE AUX QUESTIONS - HPS 8 WI BLANC BOSTON ACOUSTICS

Comment connecter les haut-parleurs BOSTON ACOUSTICS HPS 8 WI BLANC à mon amplificateur ?

Pour connecter les haut-parleurs, utilisez des câbles d'enceintes de qualité. Branchez une extrémité du câble aux bornes de l'amplificateur et l'autre aux bornes des haut-parleurs en respectant la polarité (positif et négatif).

Que faire si le son est faible ou distordu ?

Vérifiez d'abord les connexions des câbles. Assurez-vous qu'ils sont bien fixés. Ensuite, augmentez le volume sur l'amplificateur et vérifiez les réglages d'égalisation. Si le problème persiste, testez les haut-parleurs avec un autre amplificateur.

Les haut-parleurs BOSTON ACOUSTICS HPS 8 WI BLANC sont-ils compatibles avec tous les amplificateurs ?

Les haut-parleurs sont compatibles avec la plupart des amplificateurs. Vérifiez la puissance nominale de l'amplificateur et assurez-vous qu'elle correspond à la plage de puissance des haut-parleurs (entre 10 et 100 watts).

Comment nettoyer mes haut-parleurs sans les endommager ?

Utilisez un chiffon doux et sec pour dépoussiérer les haut-parleurs. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Que faire si les haut-parleurs ne fonctionnent pas du tout ?

Vérifiez d'abord que l'amplificateur est allumé et fonctionne correctement. Testez les haut-parleurs avec un autre amplificateur pour voir s'ils fonctionnent. Si aucun son ne sort, il peut être nécessaire de contacter le support technique.

Les haut-parleurs BOSTON ACOUSTICS HPS 8 WI BLANC peuvent-ils être utilisés à l'extérieur ?

Ces haut-parleurs ne sont pas conçus pour une utilisation en extérieur. L'humidité et les intempéries peuvent les endommager. Il est recommandé de les utiliser dans un espace intérieur.

Quelle est la garantie pour les haut-parleurs BOSTON ACOUSTICS HPS 8 WI BLANC ?

Les haut-parleurs sont généralement couverts par une garantie limitée de deux ans. Vérifiez les détails spécifiques de la garantie dans le manuel d'utilisation ou le site web du fabricant.

MODE D'EMPLOI HPS 8 WI BLANC BOSTON ACOUSTICS

Ce symbole rencontres sur l'appareil indique les risques resultant des tensions dangereuses.

Ce symbole rencontres sur l'appareil indique que l'utilisateur doit dire toutes les déclarations de sécurité rencontres dans le guide de l'utilisateur.

Ce symbole rencontres sur l'appareil indique une double-isolation.

Attention!

Afin de réduire le risque d'incendie ou de chocoléctrique, ne pas exposer cet apparéil à la pluie ou à l'humidité

1. Veuillez dire ces instructions.
2. Conserves ces instructions.
3. Tenez compte de tous les averissements.
4. Respectez toutes les instructions.
5. N'utilise pas cet apparéil à proximé d'une source d'eau.
6. Nettoyez l'appareil uniquement à l'aide d'un chiffon sec.
7. Ne bloquez aucun des orifices de ventilation. Procedez à l'installation conformément aux instructions du fabricant.
8. N'installez pas cet apparéil près de sources de chaleur telles que radiateurs, bouches d'air chaud, cusinières, ou d'autres apparéils (y compris des amplificateurs) produit de la chaleur.
9. Ne supprimez pas la fonction de sécurité de la fiche polarisée ou de la fiche avec tige de mise à la masse. Une fiche polarisée compte deux broches dont l'une est plus large que l'autre. Une fiche avec tige de mise à la masse compte deux broches et une troisième tige permettant de connecter l'appareil à la masse. La broche large ou la troisième broche est prévue pour votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise électrique, consultez un electricien afin de procéder au remplacement de la prise obsoleté.
10. Évitez de marcher sur le cordon électrique ou de le pincer, en particulier au niveau des prises d'alimentation, des socles des prises d'alimentation et du point de sortie du cordon de l'appareil.
11. N'utilisez que des accessoires spécifiés par le fabricant.
12. Débranchez cet apparéil durant les orages ou lorsqu'il n'est pas utilisé pendant des périodes prolongées.
13. Utilisez du personnel d'entretien qualifié pour tous les travaux de réparation. Une réparation est requise lorsque l'appareil a été endommagé d'une manière quelconque ; c'est le cas, par exemple, lorsqu'un cordon d'alimentation ou une fiche est endommagé(e), en cas de renversement d'un liquide sur l'appareil ou lorsque des objets sont tombés dans l'appareil par les orifices de ventilation, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou si vous l'avez fait tomber.
14. Maintenez une distance minimale de 50mm à l'avant, à l'arrière et sur les côts de l'appareil afin de permettre une ventilation suffisante. Il convient de ne pas restreindre la ventilation en couvant les orifices d'aération ou en plaçant sur ou autour de l'appareil des objets tels que des journaux, des nappes, des rideaux, etc.
15. Ne placez aucune source de flammes, comme des bougies allumées, sur l'appareil.
16. L'appareil ne doit pas etre exposé à des risques d'éclaboussure ou de renversement de liquide. Ne posez dessus aucun objet rempli de liquide, tel que des vases.
17. Le connecteur d'alimentation à l'arrière de l'appareil ou la prise d'alimentation murale doit rester accessible, de manière à pouvoir débrancher l'appareil.
18. Pour débrancher complètement cet apparéil du secteur, déconnectez la fiche du cordon d'alimentation du socle de la prise de courant.

Utilisateurs americains :

Remarque : Cét équipement a été testé et a été trouve conforme aux limites pour un dispositif numérique de Classe B, en vertu de la partie 15 des Règles de la FCC. Ces limites sont conçues pour procurer une protection raisonnable contre les interférences négatives dans une installation résidentielle. Cét équipement génére, utilise et peut irradier de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en respectant les instructions, peut provoquer des interférences négatives pour les communications radio. Toutefois, nous ne pouvons pas garantir qu'il ne se produit pas d'interférences dans une installation particulière. Si cet équipement provoque effectivement des interférences négatives pour la réception radio ou télé, ce qui peut être déterminé en éteignant puis en rallumant l'équipment, nous conseillons à l'utilisateur d'essayer de corriger cette interférence en appliquant une ou plusieurs des mesures suivantes :

Réorienter ou repositionner l'antenne de réception.
Augmenter la distance séparant l'équipement et le récepteur.
- Connecter l'équipment dans une prise appartenant à un circuit différent de celui auquel le récepteur est raccordé.
- Consulter le revendeur ou un technician radio/télé compétent pour assistance.

Attention : Les changements ou modifications non autorisés apportés au récepteur pourraient avoir pour conséquence d'annuler l'autorité des utilisateurs à faire fonctionner cet équipement.

Utilisateurs canadiens :

Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

Utilisateurs européens :

RLAN - Radio Local Area Network Equipment – Equipement utilisant le réseau local hertzien

AT	CZ	FI	IS	LT	PT	SE	FR
BE	DK	DE	IE	MT	SK	CH	IT
EE	GR	LV	NL	SI	TR	LU	CY
HU	PL	ES	GB	NO

Cet équipement peut uniquement etre utilise a l'intérieur en FR.
Cet équipement ne peut etre utilise qu'au domicile particulier en IT.
Cet équipement est reservé exclusivement à une utilisation privée en LU

L'utilisation de cet équipement n'est pas autorisée dans un rayon de 20 km du centre de Ny-Ålesund en NO.

Par la presente, Boston Acoustics, Inc. 300 Jubilee Drive, Peabody, MA 01960 États-Unis, déclaré que ce HPS 8Wi est conforme aux exigences essentielles et autres provisions pertinentes de la Directive 1999/5/EC. Une copie de la Déclaration de conformité (DOC) peut être obtenue auprès de :

Oliver Kriete

Spécifications	HPS 8Wi	Emetteur
Plage de fréquence:	35Hz – 150Hz
Puisance de l'amplificateur:	150 watts RMS
Amplification des basses:	8" (203mm) DCD
Fréquence de recouvrement	50 – 150Hz
Fréquence émetteur-récepteur		2.4 GHz
Nombre de codes d'émission-réception		4
Dimensions : (H x L x P)	15¾ x 15¾ x 11¾" (391 x 391 x 299mm)	1¾ x 5½ x 4" Enceinte uniquement; 3¾" Haute avec une ANTENNE (45 x 143 x 103mm Enceinte uniquement; 96mm Haute avec une ANTENNE)
Poids :	25½ lbs (11.6kg)	1 oz. (30g)

Introduction

Subwoofoers Horizon de Boston Acoustics

Merci d'avoir choisi Boston Acoustics. Le subwoofer Horizon HPS 8Wi integre des composants de haute qualite qui produit le fameux son Boston. Il est parfaitement adapte a un systeme de musique stereo ou un home cinema de haute qualite avec canal 5.1. Le HPS 8Wi est capable de generer des basses profondes et impressionnantes, ainsi qu'une sortie elevée pour une enceinte etonnament compacte. En outre, il dispose du systeme BassTrac®, un circuit conçu par Boston qui suit le signal d'entrée vers le subwoofer et empêche son amplificateur d'engendrer une distorsion sonore. L'avantage : les basses restent claires et solides quel que soit le volume.

Le HPS 8Wi dispose également d'une transmission sans fil du signal audio. Ainsi, le nombre de câbles est réduit et le subwoofer peut être installé n'importe où dans la piece. Vous devez simplement le brancher à une prise électrique.

Le HPS 8Wi est conçu pour générer un son aussi beau que son design. Avec son profil élégant et les surfaces lisses et douces du caisson, il améliore votre intérieur tout en produitant un son de qualité inégalable.

Caracteristiques

Haut-parleur de graves 20cm
RMS 150 watts
- Branchement audio sans fil au subwoofer
- Conception à haute performance avec rayonnement frontal et résonance arrêté
- Haut-parleurs de graves Deep Channel® Design (DCD) pour renforcer les basses sans augmenter la puissance de l'amplificateur
- Circuit BassTrac® pour des basses serrées sans distorsion à tous les niveaux de sortie
- Polarité ajustable et contrôle du gain
- Pied amovable
- Caisson renforcé ultra-rigide
- Finition douce avec bordure en caoutchouc coordonnée

Déballage

Déballez avec précaution le subwoofer et l'émetteur. En cas de dommages pendant le transport, veuillez contacter immédiatement le revendeur et/ou le service de livraison. Conservez le carton et les matériaux d'emballage pour une utilisation ultérieure. Veuillez conserver votre facture dans un endroit sur car elle vous sera demandée pour la garantie.

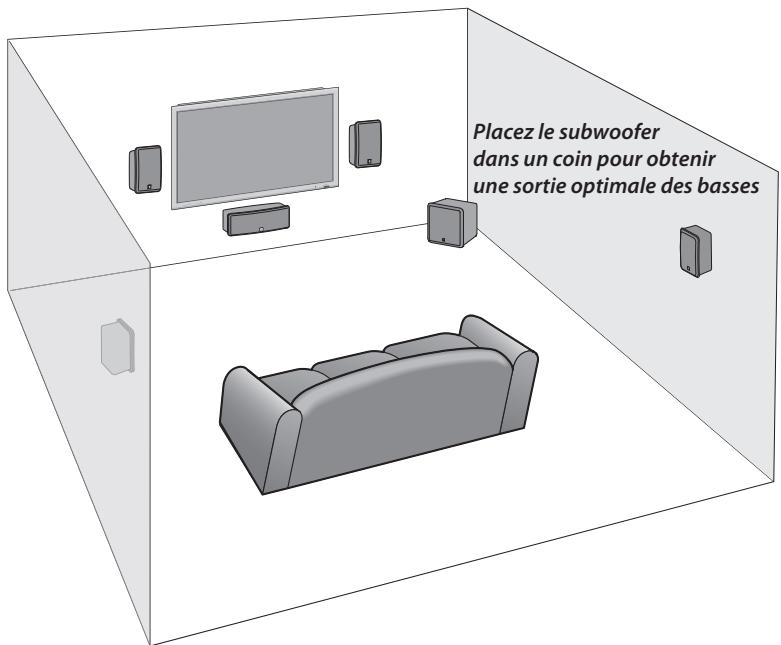

Options d'installation

Placez le subwoofer prés d'un mur ou dans un coin prés de vos enceintes principales. En général, le son est optimal quand le subwoofer est à 4,5m des enceintes principales. La pente de coupure brute de 24dB/octave permet d'installer le subwoofer plus loin des enceintes principales si nécessaire. Etant donné que l'oreille est incapable de percevoir les basses fréquences du subwoofer, les basses semble toujours venir des enceintes principales. L'expérience est la clé. Cependant, vous pouvez installer le subwoofer n'importe où dans la pierce.

Le niveau de sortie des basses provenant du subwoofer varie selon la position dans la piece. Quand il est placé pres des murs, son intensité est accentué. L'installation dans un coin générale une sortie de basses optimale. L'installation loin des murs peut entraîner des basses trop faibles. Quel que soit le niveau naturel des basses dans la piece, vous pourrez toujours ajuster le niveau du subwoofer à l'aide de la commande de volume intégrée. Si vous déplacez le subwoofer pour une raison quelconque, vérifie l'ensemble des réglages.

Le pied situé à l'arrière du subwoofer peut être enlevé pour obtenir une légère inclinaison vers l'arrière. Enlevez la vis de serrage située à l'arrière du pied pour-retirer ce dernier. Une encoche est présente pour faciliter l'enlèvement avec un tournweis ou une piece de monnaie.

IMPORTANT : Ne placez pas le subwoofer à un endroit où le panneau arrêté risque d'être en contact avec des rideaux ou des meubles

Branchements

Après le positionnement du subwoofer, vous pouvez réaliser les branchements audio et électriques.

NOTE: L'électronique du subwoofer est toujours alimentée sauf s'il est débranché ou eteint à l'aide du commutateur situé sur le panneau arrière. Le circuit d'activation automatique allume ou eteint uniquement l'amplificateur de puissance. Vérifiez que le subwoofer et le récepteur sont débranchés avant d'effectuer la connexion.

Alimentation du subwoofer: Quand you branchz your subwoofer, utilisez une prise murale ou une prise electrique dediede. Certeins recepteurs disposent d'une prise commutee. Ne l'utilise pas. Ces prises electriques embarquees n'offrent pas une intensite de courant suffisante ou une isolation adaptee a un amplificateur de puissance comme celui present dans sua rive amplificateur.

Alimentation de l'émetteur: Si l'émetteur sans fil est employé pour le signal audio transmis au subwoofer, vous devez connecter son alimentation. Branchez l'alimentation à une prise électrique. L'émetteur nécessite une alimentation très faible. Vous pouvez donc le brancher à une prise auxiliaire du récepteur. Branchez le connecteur du cable d'alimentation à l'entrée d'alimentation « 5VCC » de l'émetteur.

Niveau de ligne ou LFE: Sur la plupart des systèmes, utilisez l'entrée Niveau de ligne ou l'entrée LFE. Ces entrées acceptent le signal du niveau de ligne provenant de la sortie du subwoofer du récepteur. Le manuel du récepteur doit indiquer l'entrée la plus appropriée.

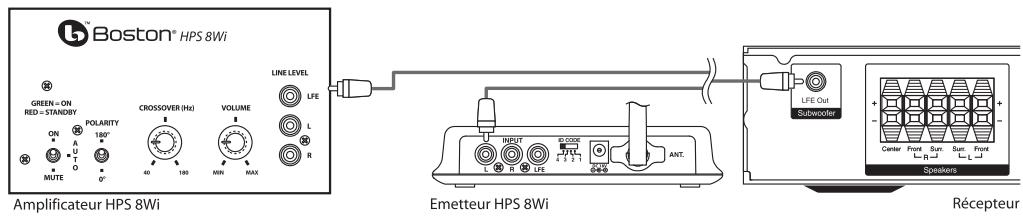

Branchement du subwoofer au système numérique Home Cinéma avec LFE

Digital L'électronique numérique 5.1, 6.1 et 7.1 du Home Cinéma dédie un canal (le « 1 ») pour réproduire les effets spéciaux à basse fréquence (LFE) ( comme les explosions et la foudre) présents dans la bande son encodée numérique.

Selectionnez « Subwoofer-oui » dans le menu de configuration de votre récepteur. Branché ainsi, l'amplificateur du récepteur n'a pas à reproduire les signaux difficiles des basses faibles qui peuvent entraîner une distorsion sonore du récepteur. Cela peut également dépendre de plusieurs paramètres de configuration du récepteur dans certains cas. Nous vous conseillons de consulter le manuel du récepteur pour obtenir des informations complémentaires à ce sujet.

Utilisez un cable RCA (non fourni), comme illustré, pour brancher la sortie LFE subwoofer de votre récepteur numérique à l'entrée LFE de l'émetteur ou à l'entrée LFE du subwoofer.

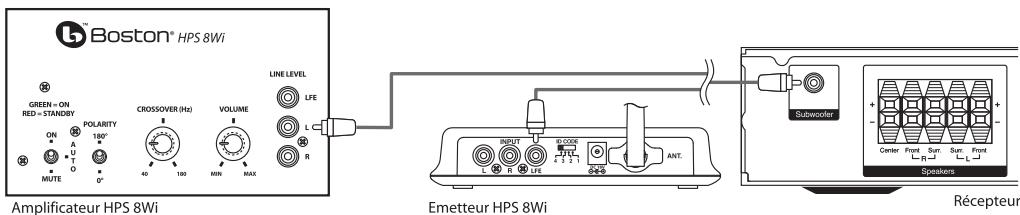

Branchement du subwoofer à un système stéréo ou Dolby® Pro Logic®

Pour les systèmes stéreo ou Dolby Pro Logic, utilisez la connexion « sub out » (sortie sub) de votre récepteur pour la relier aux entrées « Gauche » ou « Droite » de l'émetteur ou du subwoofer.

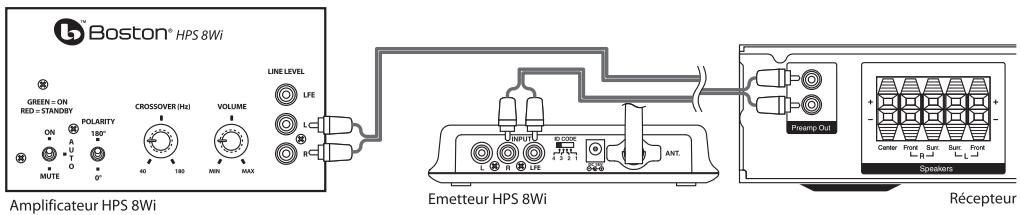

Branchement à un système électronique sans sortie subwoofer

Si l'électronique de votre système ne dispose d'aucune sortie LFE ou subwoofer, vous pouvez connecter le HPS 8Wi à une sortie de préamplificateur. Utilisez un cable RCA stéreo (non fourni) pour brancher les sorties du préamplificateur aux entrées Gauche et Droite de l'émetteur ou du subwoofer.

Ajustement du contrôle de filtré de coupure

Quand you utilisez les entrées Niveau de ligne (et non l'entree LFE), le filtrde coupure integre du subwoofer est enclenched. Pour commencer, reglez le contrôle de filtrde coupure du subwoofer à 10HZ de plus par rapport à la limite inférieure de reponse en basses de vos enceintes principales. Affinez le réglage du filtrde coupure à l'oreille pour obtenir le meilleur son avec vos enceintes principales. Le meilleur réglage du contrôle de filtrde coupure dépend de l'emplacement des enceintes et de vos préférences professionnelles.

Commutateurs ID sans fil

Le subwoofer et l'émetteur sont tous deux équipés de commutateurs ID sans fil. Les différents réglages des commutateurs modifiient la fréquence du signal sans fil que l'émetteur envoie au subwoofer. Les deux commutateurs doivent être réglés dans la même position. En général, vous n'aurez jamais à régler ces commutateurs. Ils sontopsisn queyoupuissiez utiliser différents réglages des commutateurs ID sans fil en vue d'eviter toute interférence entre les subwoofoers si you avez plusieurs HPS 8Wi dans votre maison.

Fonctionnement

Activation/Auto/En attente

Branchez le cordon CA du subwoofer à une prise électrique murale. N'utilise pas les prises situées à l'arrière du récepteur. Placez le commutateur d'alimentation du subwoofer en position souhaitée.

OFF - Le subwoofer est eteint et ne produira aucun son. Vou pouve z eteindre vret subwoofer si vous ne lutilise pas pendant un certain temps ou desirez limiter la consommation de courant.

AUTO - Le subwoofer s'allume dés qu'il détecte un signal. L'absence de signal pendant plusieurs minutes entraine la mise en attente automatique.

ON - Le subwoofer est toujours allumé.

Un tímoin DEL situé entre les commutateurs d'alimentation et de polarité indique le mode du subwoofer.

OFF - Le subwoofer est eteint

ROUGE - EN ATTENTE (Aucun signal détecté, Amp étant)

VERT - ACTIVé (Signal détecté, Amp activé)

Le subwoofer passe automatiquement en mode En attente après plusieurs minutes si aucun signal n'est détecté.

Puis, le subwoofer s'allume instantanément dés qu'il détecte un signal.

Commande de volume

Tournez la commande de volume du subwoofer à la position 11 heures. Si le subwoofer n'émet aucun son, vérifie le cordon d'alimentation CA, le commutateur d'alimentation et les cables d'entrée. (Le contact des connecteurs des cables est-il correct? Le cordon d'alimentation CA est-il branché à une prise en état de marche? Le subwoofer est-il en position Auto ou ON?)

Réglez la commande de Volume du caisson de graves jusqu'à ce que vous entendiez une correspondance entre le haut-parleur principal et le caisson de graves. Les basses ne devraient pas dominer la piece mais seront ajustées de manière à produit un mélange sonore naturel sur toute la gammeusicale.

Contrôle de la polarité

(0^ or 180^) : Sélectionne la phase normale (0^) ou inversée (180^) pour le caisson de graves. Réglez cet interrupteur afin d'obtenir les basses les plus dynamiques et les plus puissantes. L'effet de phase sera le plus audible sur les instruments de percussion à basse fréquence ou sur des morceaux de musique avec une partie de basse continulement répetitive.

Entretien et service

Toutes les connexions de cable devraient et nettoyées ou refaites au moins une fois par an.

Si un problème survient, assurez-vous que toutes les connexions sont correctement réalisées, solidement fixées et propres. Si un problème survient dans un haut-parleur, recâblez le haut-parleur à un autre emplacement dans le système. Si le problème persistait dans ce haut-parleur, le problème se trouve dans le haut-parleur. Si le haut-parleur fonctionne bien dans la nouvelle position, ceci indique fortement un problème plus en profondeur des composants électroniques dans le système. Dans le cas où vos haut-parleurs auraient besoin d'une révision, contactez votre distributeur local Boston Acoustics ou consultez www.Bostona.com pour une liste des distributeurs dans votre région.

Garantie limitée

Boston Acoustics garantit à l'acheteur d'origine de nos haut-parleurs de la série HS une fabrication de la plus haute qualité extrémement soignée et que pendant une période de 5 ans à partir de la taille d'achat, les matériaux ne subiront aucune défaillance.

Voues etres ronsable de l installation et de lutilisation conformement aux instructions fournies et lorsque you sollicitez une revision, dassurer un transport sur a un representant apres-vente de Boston Acoustics autorise et de prsenter une preuve d'achat sous forme de reçu.

Les dégats causés par un abus, mauvaise utilisation, mauvaise installation, accidents, livreison ou réparations/modifications qui n ont pas été effectuees par un représentant après-vente de Boston Acoustics autorisé, sont exclus de la garantie.

Cette garantie est limitée au produit Boston Acoustics et ne couvre pas les dégats subis par des équipements associés. Cette garantie ne couvre pas les frais d'enlèvement ou de réinstallation. Cette garantie est annulée si le nombre de série a été retire ou effacé. Cette garantie vous donne des droits légaux spécifique et vous pouvez également avoir d'autres droits qui varient d'un état à un autre.

S'il semble nécessaire d'effectuer une révision

Tout d'abord, veuillez contacter le distributeur auprès duquel vous avez acheté le produit. Si ceci n'est pas possible, veuillez écrire à :

Peabody, MA 01960 Etats-Unis

Ou contactez-nous par e-mail à :

[e-mail]

Nous you inormerons rapidement de l'action a prende. S'il est neccasse de renvoyer un haut-parleur de serie HS en usine, veillez le renvoyer port paye. Aprese avoir ete reparé, nos le renverrons port paye aux Etats-Unis et au Canada.

Pour les clients de l'UE uniquement

Ce symbole sur le produit indique que le produit ne doit pas etre jeté avec les déchets domestiques. Il doit plusot etre place dans une installation de collecte séparée destinée aux déchets électroniques ou remis à un détaillant lorsque vous achetez un produitsemblable. Le fabricant a payed pour recycler ce produit, ce qui contribue à réutiliser et recycler et ce qui minimise les effets néfastes sur l'environnement et la santé humaine, tout en evitant des amendes encourues en cas d'élimination incorrecte.
