MODE D'EMPLOI TDA-7560R ALPINE

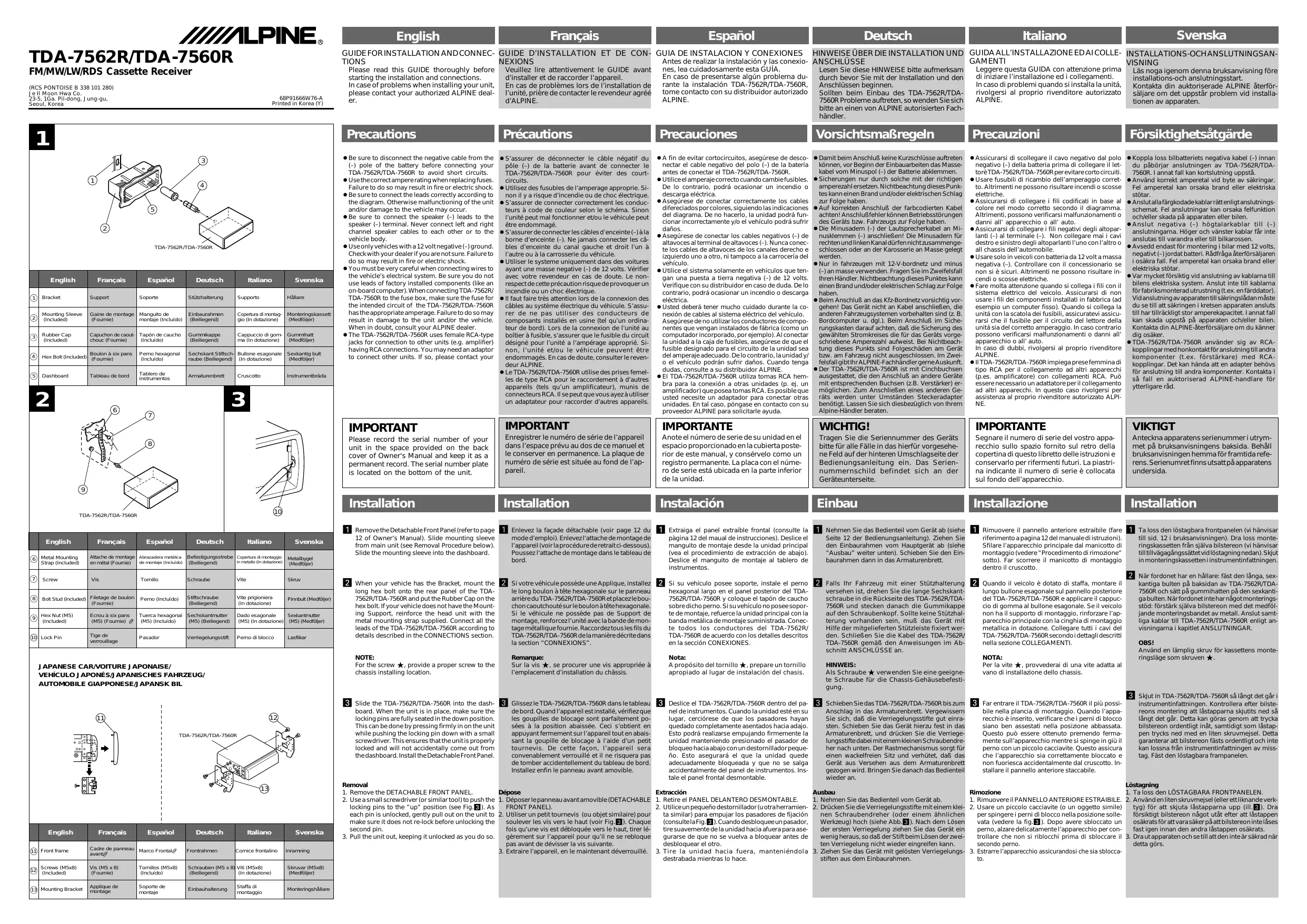

Veuillez lire attentivement le GUIDE avant d’installer et de raccorder l’appareil. En cas de problèmes lors de l’installation de l’unité, prière de contacter le revendeur agréé d’ALPINE. Précautions ’ S’assurer de déconnecter le câble négatif du pôle (–) de la batterie avant de connecter le TDA-7562R/TDA-7560R pour éviter des courtcircuits. ’ Utilisez des fusubles de l’amperage approprie. Sinon il y a risque d’incendie ou de choc électrique. ’ S’assurer de connecter correctement les conducteurs à code de couleur selon le schéma. Sinon l’unité peut mal fonctionner et/ou le véhicule peut être endommagé. ’ S’assurer de connecter les câbles d’enceinte (–) à la borne d’enceinte (–). Ne jamais connecter les câbles d’enceinte du canal gauche et droit l’un à l’autre ou à la carrosserie du véhicule. ’ Utiliser le systeme uniquement dans des voitures ayant une masse negative (–) de 12 volts. Vérifier avec votre revendeur en cas de doute. Le nonrespect de cette précaution risque de provoquer un incendie ou un choc électrique. ’ Il faut faire très attention lors de la connexion des câbles au système électrique du véhicule. S’assurer de ne pas utiliser des conducteurs de composants installés en usine (tel qu’un ordinateur de bord). Lors de la connexion de l’unité au boîtier à fusible, s’assurer que le fusible du circuit désigné pour l’unité a l’ampérage approprié. Sinon, l’unité et/ou le véhicule peuvent être endommagés. En cas de doute, consulter le revendeur ALPINE. ’ Le TDA-7562R/TDA-7560R utilise des prises femelles de type RCA pour le raccordement à d’autres appareils (tels qu’un amplificateur), munis de connecteurs RCA. Il se peut que vous ayez à utiliser un adaptateur pour raccorder d’autres appareils.

Enlevez la façade détachable (voir page 12 du mode d’emploi). Enlevez l‘attache de montage de l’appareil (voir la procédure de retrait ci-dessous). Poussez l‘attache de montage dans le tableau de bord.

Si votre véhicule possède une Applique, installez le long boulon à tête hexagonale sur le panneau arrière du TDA-7562R/TDA-7560R et placez le bouchon caoutchouté sur le boulon à tête hexagonale. Si le véhicule ne possède pas de Support de montage, renforcez l’unité avec la bande de montage métallique fournie. Raccordez tous les fils du TDA-7562R/TDA-7560R de la manière décrite dans la section “CONNEXIONS”.

Glissez le TDA-7562R/TDA-7560R dans le tableau de bord. Quand l’appareil est installé, vérifiez que les goupilles de blocage sont parfaitement posées à la position abaissée. Ceci s’obtient en appuyant fermement sur l’appareil tout en abaissant la goupille de blocage à l’aide d’un petit tournevis. De cette façon, l’appareil sera convenablement verrouillé et il ne risquera pas de tomber accidentellement du tableau de bord. Installez enfin le panneau avant amovible. Removal

2. Use a small screwdriver (or similar tool) to push the 1. Déposer le panneau avant amovible (DETACHABLE

locking pins to the ”up” position (see Fig.d). As FRONT PANEL). each pin is unlocked, gently pull out on the unit to 2. Utiliser un petit tournevis (ou objet similaire) pour make sure it does not re-lock before unlocking the soulever les vis vers le haut (voir Fig.d). Chaque second pin. fois qu’une vis est débloquée vers le haut, tirer lé3. Pull the unit out, keeping it unlocked as you do so. gèrement sur l’appareil pour qu’il ne se rebloque pas avant de dévisser la vis suivante.

3. Extraire l’appareil, en le maintenant déverrouillé.

Nota: A propósito del tornillo ≤, prepare un tornillo apropiado al lugar de instalación del chasis.
