HD49 - Hotte aspirante SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	SCHOLTES
Modèle	HD49 (HD49 P IX)
Hauteur (version aspirante)	73,4 - 114,2 cm
Hauteur (version recyclage)	83 - 114,2 cm
Largeur	89,8 cm
Profondeur	50 cm
Poids brut	14,2 kg
Absorption totale	290 W
Absorption moteur	250 W
Absorption ampoule	2 x 20 W (halogène G4, 12 V)
Diamètre tuyau d'évacuation	15 cm
Alimentation électrique	220-240 V ~ 50 Hz
Nombre de vitesses	3 vitesses + arrêt
Éclairage	2 lampes halogènes 20 W (G4, 12 V)
Filtre anti-graisse	Métallique, lavable (1 fois/mois)
Filtre à charbon actif	Optionnel, à remplacer tous les 4 mois
Distance minimale de sécurité	50 cm (électrique) / 65 cm (gaz ou mixte)
Utilisation	Domestique uniquement
Conformité	Directives 2006/95/CE et 2004/108/CE
Recyclage	Conforme DEEE (2002/96/CE)

FOIRE AUX QUESTIONS - HD49 SCHOLTES

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte est de 50 cm pour les cuisinières électriques et de 65 cm pour les cuisinières à gaz ou mixtes. Si les instructions de la cuisinière spécifient une distance plus grande, suivez cette dernière.

Comment transformer ma hotte de version aspirante en version filtrante ?

Vous devez installer un kit de filtrage à charbon actif (non fourni ou optionnel selon le modèle). Retirez le filtre à graisse, montez le filtre à charbon en l'enclenchant sur le moteur, puis remettez le filtre à graisse. L'air sera alors recyclé dans la pièce.

À quelle fréquence dois-je nettoyer les filtres anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé au moins une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Un nettoyage régulier évite les risques d'incendie.

Quand dois-je remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les 4 mois au maximum. Il ne peut pas être nettoyé ni régénéré. La durée dépend de la fréquence d'utilisation et du nettoyage du filtre à graisse.

Quel type d'ampoule utiliser pour remplacer l'éclairage ?

Utilisez exclusivement des lampes halogènes 12V - 20W max - type G4. Avant de les toucher, assurez-vous qu'elles soient froides. Débranchez toujours la hotte avant le remplacement.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'absence de coupure de courant et qu'une vitesse a été sélectionnée. Si elle s'éteint en fonctionnement, débranchez-la 5 secondes puis rebranchez. Si le problème persiste, contactez le service de réparation.

Comment réduire le bruit de la hotte ?

Utilisez la vitesse la plus basse adaptée à la quantité de vapeurs. Assurez-vous que le tuyau d'évacuation est lisse, sans coudes excessifs, et de diamètre correct. Un entretien régulier des filtres réduit aussi le bruit.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, ne jamais utiliser la hotte sans que la grille (filtre à graisse) soit montée correctement. Cela présente un risque d'incendie et endommage le moteur.

Quelle est la consommation électrique totale de la hotte ?

L'absorption totale est de 290 W : 250 W pour le moteur et 20 W par ampoule (2 ampoules). En utilisation normale, la consommation varie selon la vitesse et l'éclairage.

Comment éliminer la hotte en fin de vie ?

Cet appareil porte le symbole de recyclage DEEE. Ne le jetez pas avec les ordures ménagères. Déposez-le dans un centre de collecte des déchets d'équipements électriques et électroniques, conformément à la réglementation locale.

MODE D'EMPLOI HD49 SCHOLTES

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivez impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. La hote a été conçue exclusivement pour l'usage domestique.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit. ! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité. ! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.

Sécurité générale

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation. Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance, à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les aliments sous la hotte.

L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque d'électrocution.

La société décline toute responsabilité pour d'éventuels inconvenients, dégâts ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Appareil excessivement lourd ; la manutention et l'installation de la hotte doivent être effectuées par deux personnes ou plus.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le câble d'alimentation soit monté correctement.

Changement du câble d'alimentation

La hotte est pourvue d'un câble d'alimentation spécial ; en cas de déterioration du câble, en demander un neuf au service d'assistance technique.

Évacuation de l'air

(pour les versions aspirantes)

Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minimal (angle maximal du coude: ). Éviter les variations excessives de section du tuyau. Utiliser un tuyau le plus lisse possible sur sa partie interne. Le matériel du tuyau doit être aux normes. La société décline toute responsabilité si ces normes ne sont pas respectées.

Filtrante ou aspirante?

Votre hotte est prête pour être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT

ACCESSOIRES Prévus.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut (10^ env.) de façon à convoyer plus facilement l'air vers l'extérieur.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

Il convient d'utiliser un filtre à charbon actif, disponible auprès de votre revendeur habitual.

L'air aspiré sera dégraissé et désodorisé avant d'être refoulé dans la pièce à travers la grille supérieure.

Commandes

Utiliser la puissance d'aspiration maximale en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

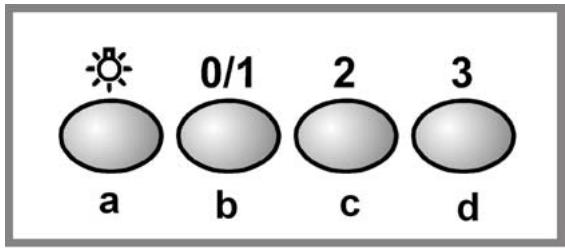

a. Interrupteur lumières ON/OFF. b. Interrupteur OFF/vitesse 1 c. Sélection vitesse 2 d. Sélection vitesse 3

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.

Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité de nettoyage du filtre à graisses.

En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois.

IL NE PEUT PAS être nettoyé ou régénéré.

Retirez les filtres graisses.

Monter les filtres de façon qu'ils recouvrent le moteur

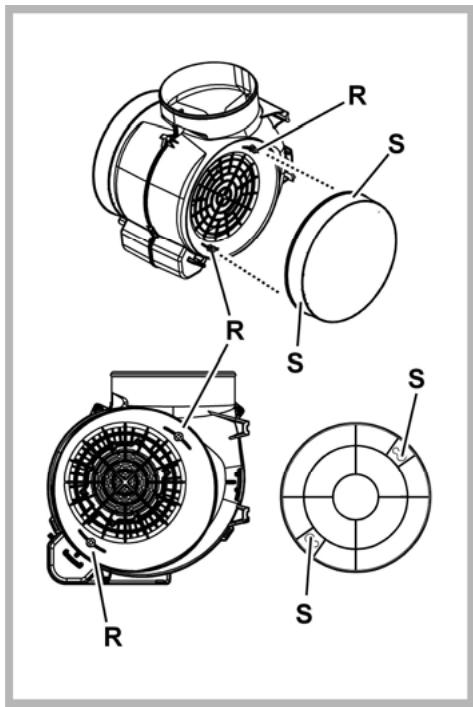

Contrôlez que les chevilles R présentes sur le support de ventilation se trouvent en face des fentes S, puis tournez dans le sens des aiguilles d'une montre jusqu'au blocage.

Pour le démontage, procédez dans l'ordre inverse.

Remontez les filtres graisses.

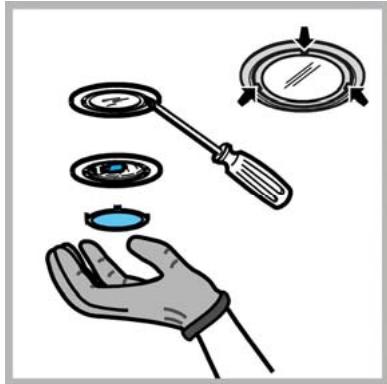

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

1. Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
3. Refermer le plafonnier (fixation par encliquetage).

Élimination

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtaining de plus amples détails au sujet du traitement, de la récapuration et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de toute commune, à la société de collecte des déchets ou directement à Votre revendeur.

Anomalies de fonctionnement

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

Si la hotte fonctionne pas:

S'assurer : - de l'absence de coupure de courant. - qu'une vitesse a été sélectionnée.

Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur sélectionné est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtre à charbon n'est pas usé (hotte en version filtrante).

Si la hotte s'éteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranche la prise pendant environ 5 secondes, puis rebranche-la. Si le problème persiste, contactez le service de réparation compétent.

Modèle HD46 P IX

Hauteur (Version aspirante) 73,4-114,2 cm

Hauteur (Version recyclage) 83-114,2 cm

Largeur 59,8 cm

Profondeur 50 cm

Poids brut:12,3Kg

Absorption totale 290 W

Absorption moteur 1x250 W

Absorption ampoule 2x20 W (G4 - 12V)

du tuyau d'évacuation 15 cm

Modèle HD49 P IX

Hauteur (Version aspirante) 73,4-114,2 cm

Hauteur (Version recyclage) 83-114,2 cm

Largeur 89,8 cm

Profondeur 50 cm

Poids brut:14,2Kg

Absorption totale 290 W

Absorption moteur 1x250 W

Absorption ampoule 2x20 W (G4 - 12V)

du tuyau d'évacuation 15 cm

Cette hotte est fabriquée conformément aux exigences des directives européennes suivantes:

Directive basse tension : 2006/95/CE (12-12-2006) Directive CEM : 2004/108/CE (15-12-2004)

Éléments non fournis avec la hotte
